Печь из газового баллона

Во многих частных домовладениях найдется старый баллон из-под сжиженного газа. Из этого объекта можно изготовить множество полезных вещей, например, несложный отопительный прибор.

Если есть желание и сварочный аппарат, то буржуйка из газового баллона своими руками может быть сделана без особых проблем. Конечно, понадобятся некоторые дополнительные материалы.

Как это работает?

Буржуйка – примитивный вариант металлической дровяной печи. Работает такой прибор предельно просто: в топку закладывают дрова, они сгорают, корпус печи раскаляется и отдает тепло окружающему воздуху. Дымные газы удаляются через дымоход, а зола высыпается через колосниковую решетку в зольник, который следует периодически очищать.

Одно из главных преимуществ буржуйки – простота конструкции. Здесь нет строгих размеров, главное, чтобы корпус выдерживал нагрев, а дымоход работал исправно. Опытный мастер сделает такую печку буквально за пару-тройку часов. А сжигать в ней можно практически любое сухое дерево: и поленья, и опилки. На нашем сайте есть статья с подробным описанием процесса изготовления буржуйки своими руками.

Топят буржуйку и другими горючими материалами: соляркой, углем, торфом, бытовым мусором и т.п. При желании на такой печке можно вполне успешно готовить. Этот момент следует продумать еще до начала изготовления конструкции, чтобы сделать ровную варочную поверхность.

Буржуйка представляет собой топочную камеру из толстого металла с загрузочной дверцей, дымоходом, колосником и поддувалом. В качестве корпуса можно использовать старый газовый баллон

Но следует считаться и с недостатками такого отопительного решения. Для начала это высокая опасность ожогов и пожаров.

Для буржуйки нужно выбрать специальное место, отделанное огнестойкими материалами. Желательно, чтобы она стояла в стороне, где никто случайно не прикоснется к корпусу и не обожжется.

При желании верхнюю часть вертикальной буржуйки из старого газового баллона можно превратить в варочную поверхность скромных размеров

Весит такая металлическая конструкция немало, поэтому о какой-либо мобильности устройства речь не идет. Перемещать буржуйку для обогрева разных помещений будет затруднительно.

Такими печами обычно обогревают подсобные помещения, в которых отсутствует электроэнергия или там, где она подается с перебоями: гараж, сарай, мастерская и т.п.

Из двух газовых баллонов, соединенных перпендикулярно, можно сделать усовершенствованный вариант буржуйки, который позволяет сохранять больше тепла и получать высокую отдачу при сжигании топлива

Еще одна проблема – невысокий КПД, поскольку часть тепловой энергии при сгорании древесины буквально вылетает в дымоходную трубу. Существуют различные способы сохранить тепло и немного модифицировать буржуйку, чтобы она работала эффективнее.

Наконец, нужно позаботиться о хорошем вентилировании помещения, в котором установлена буржуйка, поскольку такой прибор в процессе работы сжигает большое количество кислорода.

Итак, буржуйка состоит из металлического корпуса, на роль которого обычно и “приглашают” старый газовый баллон. В корпусе необходимо сделать две дверцы: большую и маленькую. Первая служит для загрузки топлива, вторая нужна как поддувало, через которое с топочную камеру поступает воздух для обеспечения процесса горения и тяги.

Чертеж печки-буржуйки из газового баллона позволяет изготовить устройство с конкретными параметрами и рассчитанной мощностью, но такая точность не обязательна

Внизу, на некотором расстоянии от дна конструкции следует приварить колосниковую решетку. Ее можно сделать из толстой проволоки или просто взять лист толстого металла и прорезать в нем длинные щели. Расстояние между прутьями колосника должно быть таким, чтобы топочный материал не просыпался вниз, в зольник.

Если буржуйку будут топить только дровами, зазоры колосника делают большими, но когда предполагается использовать щепу, следует сделать решетку более частой.

Изогнутый металлический дымоход, установленный на буржуйку из газового баллона, позволяет удержать в помещении больше тепла и повысить КПД конструкции

Ящик для золы можно сварить из листового металла или взять готовую металлическую емкость подходящего размера и устойчивую к сильному нагреву. Некоторые предпочитают и вовсе обходиться без зольника, просто выгребают золу из нижнего отдела по мере необходимости, хотя это и не слишком удобно. Как правило, дымоход для буржуйки выводят вверх, чтобы обеспечить необходимую тягу.

Рекомендации по изготовлению

Буржуйка из баллона может быть разной: емкость можно поставить горизонтально или вертикально. Нужно подобрать корпус подходящих размеров, а затем правильно его использовать.

Понадобится листовой металл из стали, устойчивой к длительному нагреву, толстая проволока для колосника, уголок для ножек и т.п. В процессе изготовления следует учесть ряд нюансов, чтобы печка получилась удобной и эффективной.

Этап №1 – выбор и подготовка баллона

Газовые баллоны бывают очень разные. Для буржуйки лучше всего подходит емкость для сжиженного газа на 50 или 40 литров. Если нужна печь небольших размеров, можно взять баллон объемом 12 или 27 литров.

Но это будет приспособление для обогрева небольших подсобных помещений. Аналогичные емкости на пять литров практически бесполезны. Такая небольшая буржуйка нагреется быстро, но вскоре остынет, поэтому отопительный эффект от нее будет очень незначительным.

Интересный вариант для самодельной буржуйки – емкость из-под фреона. Такой баллон имеет толстые стенки и удлиненный корпус. Емкость нужно обрезать, чтобы длина корпуса был примерно 70 см. Толстые стенки, конечно, утяжеляют конструкцию, но лучше удерживают тепло. Буржуйка будет разогреваться в течение длительного, но при этом и греть будет дольше.

Перед началом работ необходимо правильно подготовить газовый баллон: стравить из него остатки газа, слить конденсат и заполнить емкость водой, которую после этого можно вылить

Когда баллон выбран, нужно приготовить сварочный аппарат и вспомнить о правилах безопасности. Даже в очень старом баллоне всегда найдутся некоторые остатки горючего газа. Если сразу же начать резать его с помощью сварки, опасный для жизни взрыв практически гарантирован. Для тех, кто еще не пользовался сварочным аппаратом, рекомендуем прочесть эту статью.

Для начала рекомендуется открыть баллон и стравить остатки газа. Разумеется, это нужно делать на улице, а не в помещении. Затем нужно слить из баллона остатки жидкости, сконденсировавшейся внутри. Эта субстанция обычно имеет резкий и неприятный запах, поэтому лучше всего заранее подготовить для нее небольшую емкость с крышкой, чтобы сразу же аккуратно ее упаковать и выбросить.

К конструкции печи буржуйки не предъявляется особо строгих требований по параметрам. Чем больше топочная камера, тем более просторное помещение сможет обогреть агрегат

Если конденсат будет случайно пролит на пол в помещении, специфический аромат может сохраняться очень длительное время. После всех этих операций баллон все еще не готов к контакту со сварочным аппаратом, потому что остаточные пары газа остаются внутри.

Нужно заполнить баллон водой до самого верха, чтобы полностью вытеснить из него весь газ. После этого воду сливают, теперь баллон можно резать без проблем.

Этап №2 – изготовление и наполнение корпуса

Далее нужно выбрать тип буржуйки из баллона, будет ли цилиндрический корпус расположен горизонтально или вертикально. Все остальные операции проводят с учетом этой ориентации. Если выбрана горизонтальная позиция, то один из торцов цилиндра будет служить задней стенкой, а на другом нужно установить загрузочную дверцу и поддувало.

Если запланировано изготовление вертикальной буржуйки из газового баллона, понадобится сделать два отверстия: для загрузки топлива и для поддувала с зольником

Для колосниковой решетки можно использовать толстую арматурную проволоку. Чтобы не варить из нее решетку, можно изогнуть ее частым зигзагом, “змейкой”. Эту конструкцию приваривают к внутренним стенкам металлического корпуса.

Переднюю стенку изготавливают из металлического листа следующим образом:

1. Металл нужно приложить к передней части печки, чтобы нанести разметку.
2. По разметке следует вырезать круглую деталь.
3. На нее нанести еще одну разметку: для прямоугольной дверцы и поддувала.
4. Вырезать отверстия по разметке.
5. Изготовить дверцы.
6. Приварить к передней стенке петли, запоры и навесить дверцы.
7. Приварить стенку с дверцами к корпусу.

Обе дверцы по контуру следует уплотнить асбоцементным шнуром, чтобы они хорошо прилегали к корпусу. Заднюю стенку в такой буржуйке обычно делать не нужно, ее роль выполняет дно баллона. В верхней части корпуса, вплотную к задней стенке, нужно сделать отверстие под дымоход.

Трубу нужно брать из толстого металла, поскольку нижняя часть дымохода будет контактировать с разогретыми дымными газами. Тонкий металл в этом месте быстро прогорит. Теперь к нижней части печки приваривают прочные ножки из арматуры, кусков металла или отрезков металлического уголка. Они должны выдерживать и вес самой конструкции, и топлива, которое будет в нее загружено.

Примерно такую же технологию используют для изготовления вертикальной буржуйки из баллона. Дно баллона станет нижней частью конструкции, в верху нужно сделать цилиндрическую “крышу” с отверстием под дымоход. Обычно верхнюю часть баллона срезают. По окончании монтажа можно будет приварить ее обратно. Дверцы – для загрузки и поддувала – делают в передней части корпуса баллона.

Такая буржуйка будет занимать меньше места, чем горизонтальный вариант, а также она будет более высокой. Если предполагается не только обогревать помещение, но и готовить пищу, то нужно будет отрегулировать высоту печки с учетом этого момента и обеспечить ровную варочную поверхность.

Но обычно диаметр баллона недостаточно велик, чтобы предоставить полноценную возможность для готовки. Хотя вскипятить чайник – выполнимая задача.

Этот чертеж позволяет составить представление об устройстве горизонтального варианта буржуйки из баллона, к нижней части которого приделан ящик для золы

Колосниковую решетку можно сделать так же, как описано выше: из арматуры, согнутой змейкой по диаметру трубы. Ее приваривают между отверстиями для загрузки и поддувала.

Некоторые пытаются сократить количество сварочных работ, оставляя верхнюю часть баллона практически не тронутой. Но тогда все остальные работы будет выполнить сложнее.

В горизонтальной буржуйке можно не приваривать колосник, а превратить в него часть корпуса, просверлив отверстия подходящего диаметра и приделав снизу ящик для золы

Например, колосник придется вставлять не сверху, а просовывать в топочную дверцу и каким-то образом удерживать в правильном положении. Теперь нужно изготовить дверцы с петлями и запорами и приварить их к корпусу буржуйки, предварительно уплотнив асбоцементным шнуром. Остается вверху установить дымоходную трубу, а внизу приварить ножки.

Этап №3 – изготовление дверцы и зольника

Дверцы для буржуйки можно изготовить из тех частей корпуса, которые остались после вырезания отверстий. К ним приваривают петли и защелки. Это несложные элементы. Петли можно сделать даже из звеньев толстой цепи. Второй, более дорогой, вариант – это покупка готовых конструкций из литого металла.

Чтобы установить готовую литую дверцу на самодельную буржуйку, следует приварить к загрузочному отверстию рамку из металлического уголка

Можно выбрать две отдельные дверцы: большую для загрузочного отверстия и узкую – для поддувала. Но существуют и комплекты, в которых такие дверцы объединены в единую конструкцию.

Отверстия под такие дверцы нужно вырезать точно по размеру. После этого к краям проемов нужно приварить раму из уголка.

Несколько звеньев толстой цепи, похожей на велосипедную, можно использовать в качестве петель для самодельной дверцы буржуйки, сделанной из баллона

Рама литых дверец крепится к полученному обрамлению с помощью болтов. Рекомендуется предварительно приварить небольшой бортик, чтобы не было щелей, и печь закрывалась герметично.

В небольших буржуйках можно при желании и вовсе обойтись без колосниковой решетки.

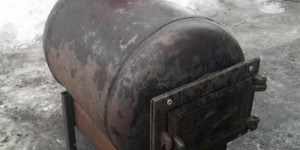

Слева представлен перевернутый корпус горизонтальной буржуйки с приваренным к нему зольником, а справа – общий вид. Зольник выдвигают, чтобы регулировать поступление кислорода, поддувало в такой модели делать не нужно

Найти для нее место сложно, если делают печку небольших размеров или невысокую, например, горизонтальный вариант. В таком устройстве поддувало не делают, доступ воздуха обеспечивают с помощью загрузочной дверцы, которую просто приоткрывают. Колосники из арматуры изготовить просто, но они не особенно надежны.

Со временем арматура прогорает, ее приходится заменять. Альтернативным вариантом может стать кусок листового металла, в котором прорезаны щели или отверстия круглой формы. Для сбора золы можно использовать специальный ящик – зольник.

В горизонтальном варианте буржуйки из баллона колосники можно установить в нижней части в комплекте с зольником, поскольку нижнюю часть корпуса придется срезать, чтобы облегчить монтаж.

Как повысить КПД?

Чтобы сделать работу буржуйки более эффективной, существует несколько простых способов. Для начала следует утеплить дымоходную трубу, чтобы сохранить часть тепла, которая уходит с дымными газами. Можно использовать различные методы для увеличения площади соприкосновения разогретого металла с окружающим воздухом.

Некоторые специалисты рекомендуют сделать дымоход не строго вертикальным, а изогнутым. Это увеличит путь прохождения отходов горения и позволит части их тепла вернуться в помещение. Но следует помнить, что усложненная конструкция дымохода может отрицательно сказаться на тяге, поэтому не стоит увлекаться избыточными изгибами.

Иногда к корпусу буржуйки приваривают металлические крылья, например, сделанные из уголка или любых подходящих полосок металла. Если размеры печки позволяют, можно приварить горизонтальный лист металла сверху и сделать в нем дополнительное отверстие не для дымохода, а для кастрюли или чайника.

Отверстие закрывают специальной составной крышкой из нескольких концентрических кругов. Убирая или добавляя круги, можно регулировать степень нагрева.

Еще один вариант модернизации буржуйки – кирпичный футляр. Кладку выполняют вокруг печки, оставляя при этом небольшой зазор между металлическим корпусом и кирпичом. Кирпич будет поглощать часть тепловой энергии, а затем постепенно отдавать ее окружающему воздуху.

Если обернуть дымоход металлической сеткой и уложить в образовавшийся зазор камни, можно повысить эффективность нагрева. Даже после того, как дрова прогорят, камни будут отдавать тепло еще какое-то время

Альтернативная версия подобной модернизации – металлическая сетка вокруг дымохода, в которую укладывают куски кирпича или камня. Это популярное решение для печей, установленных в бане, вариация каменки. Но следует помнить, что для этого подходят только речные “голыши” однородного окраса и без вкраплений. Если камень состоит из слоев разного типа, он может разорваться под воздействием высоких температур.

Если нужна печь солидных размеров, в распоряжении мастера имеется два газовых баллона, можно объединить их в одну конструкцию. Один из них устанавливают горизонтально, а второй ставят вертикально как патрубок для дымоходной трубы. Площадь нагрева увеличивается, такая буржуйка будет работать эффективнее.

Встроенные в корпус буржуйки металлические трубы в сочетании с вентилятором позволяют увеличить скорость прогрева помещения, но для достижения такого эффекта понадобится электроэнергия

Наконец, можно вставить внутрь верхней части корпуса трубы, по которым будет циркулировать воздух. Если поставить у торца этих труб вентилятор, перемещение воздуха будет осуществляться быстрее. Такой эквивалент тепловентилятора позволит прогреть все помещение за несколько минут и эффективнее распределить тепловую энергию.

Выводы и полезное видео по теме

Здесь представлены рекомендации по безопасной разборке старого газового баллона:

В этом видео рассказано о порядке изготовления печки из газового баллона:

Оригинальную буржуйку с функцией пиролизного дожига топлива можно сделать из двух газовых баллонов:

Буржуйка – это простое устройство, которое не трудно соорудить и можно достаточно широко использовать. Если порядок работ заранее продуман и правильно выполнен, такая печка может прослужить достаточно долго.

Пожалуйста, пишите комментарии к статье, задавайте вопросы, делитесь опытом, если уже приходилось собирать буржуйку из подручных материалов.

Если вы обратите внимание, сколько стоит чугунная или стальная печка на дровах, то быстро поймете, что покупать ее для отопления гаража либо дачи с теплицей не всегда оправданно. Более доступный вариант – буржуйка из газового баллона длительного горения, изготовленная своими руками или сваренная мастером под заказ по вашим чертежам. Наша цель – помочь с выбором конструкции, описать технологию изготовления буржуйки и ее установки, вплоть до устройства дымохода.

Подбираем конструкцию дровяной печки

Устаревшая и неэффективная отопительная техника постепенно уходит в прошлое, что сказывается и на самодельных печках. Нынче никому не нужны примитивные железные ящики с трубой и дверцами, пожирающие дрова без хорошей теплоотдачи. Современная буржуйка должна быть экономичной и хорошо обогревать помещение. Поэтому продвинутые мастера–умельцы постоянно работают над  усовершенствованием стальных печей.

Чтобы добиться максимально эффективной работы дровяного отопителя, необходимо решить 2 вопроса: как повысить КПД печки-буржуйки и длительность горения от одной загрузки, не увеличивая количество и цену применяемых материалов. Представляем 3 варианта самоделок, где эти задачи были успешно решены и реализованы:

• трехходовая печь из двух пропановых баллонов;
• пиролизная буржуйка с воздушно-жаротрубным теплообменником и вторичной камерой;
• очень популярная конструкция — «Бубафоня» с верхним сжиганием дров из газового баллона.

Для справки. Первые 2 агрегата разработаны, сделаны и испытаны нашим экспертом Виталием Дашко, любезно предоставившим свои фото – и видеоматериалы.

Если вы дружите со сварочным аппаратом и располагаете необходимым инструментом, то технических проблем с изготовлением не возникнет. Ниже мы представим чертежи и поясним технологию, как сделать буржуйку из газового баллона по всем трем вариантам. Но сначала определитесь с выбором, прочитав обзор этих печей.

Трехходовая буржуйка – принцип работы и плюсы с минусами

Этой самодельной печи мастер присвоил шутливое название «Коллайдер» из-за непривычного внешнего облика и неплохой теплоотдачи. Эта буржуйка на дровах делается из двух стандартных пропановых баллонов емкостью 50 л, приваренных друг к другу под углом 90°, как это показано на чертеже. Принцип действия такой:

1. Первый резервуар, уложенный горизонтально, играет роль топливника, соответственно, оборудован дверцами и колосниками. В него помещается внушительная порция дров и поджигается.
2. Второй сосуд – это воздушный теплообменник с внутренними перегородками, замедляющими течение дымовых газов и заставляющими их трижды менять направление движения и отдавать больше теплоты. В конце продукты горения покидают отопитель через дымоходный патрубок.
3. Для увеличения греющей поверхности обе части корпуса снабжены дополнительными ребрами.
4. Внизу к топливнику приварен зольник из листового металла, чья дверца регулирует подачу воздуха на горение.

Примечание. С таким же успехом вместо баллонов можно применить стальную трубу для буржуйки с диаметром 300 мм и тонкими стенками (4—5 мм).

Ориентировочная мощность «Коллайдера» составляет 10 кВт при КПД около 55%, что позволяет обогреть помещение площадью до 100 м² – дачу, теплицу либо большой гараж (бокс). Практические испытания показали, что в режиме поддержания тепла в прогретом помещении 1 загрузки дров хватает на 1.5—2 часа. Если использовать отопительный агрегат в доме меньшей площади (25—50 м²), то длительность горения возрастет до 3—4 часов. Кто разбирается в теме, тот поймет, что для самодельной буржуйки это неплохая экономичность.

Минус у этой печки долгого горения один – странноватый внешний вид. Но он компенсируется многочисленными плюсами:

• простота в изготовлении;
• быстрый прогрев и достойная длительность работы с 1 закладки твердого топлива;
• дешевизна конструкции, купить вам придется только удобные ручки да еще трубу для буржуйки, если нет баллонов из-под пропана;
• благодаря размерам топливника в печку помещаются длинные (80 см) и массивные поленья, что способствует продолжительности горения;
• агрегат можно сделать с варочной поверхностью, как это показано на фото.

«Коллайдер», как и любая буржуйка из газового баллона, сваренная своими руками, может дополняться установкой водяного контура, регулирующей воздушной заслонки в дверцу зольника и вентилятора внешнего обдува. Размеры печки изменяются в любую сторону путем подбора резервуаров меньшей емкости либо труб другого диаметра.

О работе буржуйки, используемой для отопления помещения кафе 100 м², рассказано на видео:

Обзор пиролизной печи на 2 камеры

Эта маленькая печка на дровах, изготовленная из 24-литрового газового баллона, получила название «Пятерочка» по числу труб воздушного теплообменника. Действует она по такому принципу:

1. Как и в предыдущем случае, уложенный набок баллон служит камерой сгорания, а снизу к нему приделан зольник. Роль колосника играют щели, прорезанные в стенке сосуда.
2. Сверху резервуара выполнен проем, куда примыкают 5 вертикальных труб теплообменника. По ним движутся горячие дымовые газы и таким образом отдают часть теплоты в помещение.
3. Из теплообменника продукты горения попадают во вторичную камеру, куда по отдельной трубке отдельно подается подогретый воздух. Благодаря этому образовавшиеся в топке горючие газы дожигаются и выделяют дополнительное тепло, после чего направляются в дымоход.

Результаты практических испытаний отопителя такие: комната площадью 30 м² в течение 1 часа прогревается на 20 °С, после чего одной закладки дерева хватает на 1.5—2 ч в зависимости от режима работы. Ориентировочная мощность – 5 кВт. Как видите, в данной конструкции длительность горения снижена за счет уменьшения топливника, зато печка очень компактна и поместится в любом помещении. Да и греет она вполне прилично.

Совет. Хотите нарастить продолжительность горения в среднем до 4 часов? Тогда изучите чертеж другого варианта, где изображена такая же пиролизная буржуйка, сделанная своими руками из газового баллона на 50 л. Устройство отопительных агрегатов идентично, отличие лишь в объеме резервуаров, применяющихся в качестве топливника.

Благодаря эффективному сжиганию дров печь «Пятерочка» экономичнее «Коллайдера», хотя и сложнее в сборке. По стоимости материалов разница меж ними небольшая – в первой 2 баллона, во второй – 5 труб диаметром 57 мм длиной 40 см. Отдельное преимущество печки – способность после разогрева сжигать влажную древесину и всякий мусор, не теряя интенсивности отопления. Остальные плюсы такие же – дешевизна, удобство в эксплуатации и возможность модернизации.

Еще дельный совет. Вполне естественно, если после замены маленького баллона на стандартный (50 л) вы пожелаете нарастить мощность отопителя и добавить еще 2—3 трубы в теплообменник. Помните, что соответственно должно увеличиться проходное сечение и тяга дымохода. Иначе вы напрасно потратите материалы и время, поскольку из-за недостаточной тяги крайние секции останутся холодными и мощность печи не возрастет.

Печка верхнего горения «Бубафоня»

По большому счету, «Бубафоню» нельзя отнести к категории буржуек, поскольку она кардинально отличается принципом работы. Но и обойти вниманием эту печь невозможно в силу широкой популярности, обусловленной длительностью горения с 1 загрузки дровами от 6 до 10 часов. Вместе с тем отопитель славится многочисленными недостатками, о чем мы скажем далее.

Алгоритм работы печки длительного горения «Бубафоня», показанной на чертеже, следующий:

1. Топливник – это стоящий вертикально пропановый баллон на 50 л. Через отверстие в верхней крышке внутрь заходит труба для подачи воздуха, заканчивающаяся диском из толстого металла. Снизу к нему приделаны стальные полосы, распределяющие воздух по всем направлениям.
2. Когда топка заполнена дровами доверху, тяжелый диск придавливает их и заставляет проседать по мере сжигания. Розжиг также производится сверху, а только потом труба с грузом опускается.
3. Подача воздуха на горение регулируется заслонкой, установленной на верхнем торце трубы. Дымоходный патрубок врезан в боковую стенку баллона под самой крышкой.

Примечание. Место прохода трубы сквозь крышку не герметизируется и туда всасывается вторичный воздух, помогающий дожечь горючие газы над диском, когда печь как следует разогрелась.

Сильные стороны «Бубафони» — приличная продолжительность работы, простота и возможность переделки в котел верхнего горения (делается печь с водяной рубашкой, о чем рассказано в отдельном материале). А вот слабые стороны заставили многих владельцев гаражей отказаться от подобных буржуек:

• печку невозможно догрузить, пока не сгорит все топливо;
• от перекрывания заслонки топка не погаснет и станет долго тлеть, потому что в нее попадает вторичный воздух;
• без хорошей тяги отопитель дымит в помещение;
• в режиме медленного горения печь греет слабо, а дымоходная труба интенсивно забивается сажей;
• для выхода в нормальный режим агрегат должен хорошо прогреться, на что расходуется ¼ топлива.

Для справки. Чтобы выжечь сажу в дымоходе, нужно при каждой растопке прогонять «Бубафоню» в максимальном режиме.

Напоследок немного подсластим пилюлю. Несмотря на все недостатки, печь длительного горения из газового баллона не теряет популярности, вдобавок она успешно функционирует на опилках и различном горючем мусоре.

Инструкции по изготовлению буржуйки своими руками

Перед тем как сварить дровяную печку продолжительного горения, следует подготовить все необходимые электроинструменты:

• сварочный инвертор;
• болгарка, она же – угловая шлифмашина;
• дрель с набором сверл.

Примечание. Мы не станем перечислять здесь молотки с пассатижами, поскольку в доме у хорошего хозяина всегда найдется полный набор инструмента.

Конечно же, понадобится старый пропановый баллон, с которого нужно скрутить вентиль и перед резкой обязательно заполнить водой. Дело в том, что пропан тяжелее воздуха и его остатки самостоятельно не покинут резервуар. Чтобы их вытолкнуть оттуда, как раз и применяется вода. Порядок дальнейшей работы зависит от выбранной конструкции.

Собираем трехходовую печь

Помимо баллонов, для изготовления этой буржуйки надо подготовить такие материалы:

• листовой металл толщиной 2 мм пойдет на зольную камеру и ребра, 3 мм — на дверцы;
• обрезок круглой трубы диаметром 100 мм – на дымоходный патрубок;
• уголки либо профильные трубы для ножек;
• асбестовый, а лучше – графитно-асбестовый шнур на уплотнение дверок;
• стальной профиль 20 х 20 мм или арматура такого же сечения – на усиление колосниковой решетки.

Совет. Ручки — запоры с красивыми эбонитовыми накладками проще купить, чем тратить время на самодельные. Чтобы придать печке современный облик, приобретите термостойкую краску (продается в аэрозольных баллончиках).

Первым делом порежьте металл на заготовки по размерам, указанным на чертеже буржуйки длительного горения, представленном в предыдущем разделе. Технология изготовления печи такая:

1. В торце первого баллона вырежьте проем под дверцу и отверстие в стенке для выхода газов. У второго сосуда отпилите дно, а на торце выполните отверстие под патрубок 100 мм. Сделайте на стенках полукруглые вырезы, чтобы один баллон плотно сел на другой.
2. Прорежьте щели колосниковой решетки. С наружной стороны приварите к ней усилители из профиля 20 мм.
3. Изготовьте зольник и обрамления дверок, приварите их к корпусу. Заодно установите ножки.
4. Сварите дверцы и уплотните места примыкания к рамке. Установите створки и ручки.
5. Вырезанные стенки баллона используйте в качестве перегородок, приварив их внутрь вертикального резервуара.
6. Соедините два сосуда между собой на сварке. Установите дымоходный патрубок и обварите его.
7. Приделайте к обоим корпусам теплообменные ребра. На этом печь готова.

Несколько слов о том, как сделать для буржуйки длительного горения плотные дверки. Технология простая: из узких стальных полос, приваренных к внутренней поверхности створки, формируется канал, куда впоследствии набивается графитно-асбестовый шнур. Главное, — четко определить расположение канавки. По окончании весь металл нужно обезжирить и окрасить в 3 слоя с перерывами на сушку.

Совет. Перед окрашиванием сваренную печь желательно протопить, дабы выжечь всю старую краску.

Изготовление пиролизной двухкамерной печки

Схема сборки этой буржуйки с высоким КПД во многом схожа с «Коллайдером», только применяется 1 газовый баллон, а из материалов добавляются трубы диаметром 57 и 20 мм (на теплообменник и подачу вторичного воздуха соответственно). Порядок работ следующий:

1. В резервуаре прорежьте отверстия для загрузочной дверцы и под установку теплообменника. Размеры площадки для него – 260 х 200 мм.
2. Смастерите зольник и поставьте дверцы, как это описано выше. Приварите опоры.
3. Изготовьте теплообменник, врезав трубы в шахматном порядке между двумя листами металла. Соблюдайте межосевые расстояния, указанные на чертеже.
4. Согните трубу 20 мм под углом 90° и приварите ее к теплообменнику. Последний приделайте к проему, вырезанному в баллоне.
5. Сварите вторичную камеру с дымоходным патрубком. В качестве крышки используйте полукруглую заготовку, что раньше была стенкой баллона. Отопитель готов.

Примечание. Если вы используете стандартный баллон, то алгоритм ведения работ не меняется, только зольник надо сделать больше (размер показан на чертеже).

Немного о том, как правильно сделать подачу воздуха во вторичную камеру буржуйки длительного горения. Перед монтажом конец трубки нужно заглушить, а по бокам выполнить 5—6 разрезов в виде латинской V. Потом труба вставляется в отверстие верхней площадки теплообменника и обваривается. Если вы изготавливаете буржуйку своими руками из трубы, взятой вместо баллона, то понадобится приварить заднюю стенку и переднюю панель из металла толщиной не менее 4 мм.

Фото процесса сборки буржуйки

Изготовление буржуйки на видео

Сборка отопителя «Бубафоня»

Технология изготовления этой печки – одна из простейших. Берете газовый баллон на 50 л, отрезаете верхнюю часть по заводскому шву, после чего выполняете такие действия:

1. Сварите из арматуры периодического профиля диаметром 20—24 мм колосниковую решетку и установите ее согласно чертежу. Ниже вырежьте проем и поставьте дверку зольной камеры.
2. В отрезанной крышке проделайте отверстие для воздушной трубы, а к торцу баллона приварите снаружи стальную полосу для уплотнения.
3. К одному концу трубы 57 мм сваркой прикрепите дисковый груз с наваренными рассеивателями воздуха, а на второй поставьте воздушную заслонку.
4. Установите дымоходный патрубок.
5. Воздушную трубу вставьте в топливник и наденьте крышку.

Для справки. Многие домашние мастера не ставят колосники и дверцу зольника в печку типа «Бубафоня». Это упрощает работу, но усложняет эксплуатацию: после прогорания дров корпус приходится переворачивать, чтобы вытряхнуть золу.

Как правильно установить буржуйку и дымоход

При размещении дровяных отопителей важно соблюдать правила пожарной безопасности. Особенно это касается печей нашего эксперта, чья верхняя часть при максимальном режиме работы может накалиться докрасна. Здесь требования такие:

1. В гараже или на даче, построенной из кирпича или других несгораемых материалов, минимальное расстояние до стен помещения не нормируется. Но любые горючие предметы или конструкции должны находиться не ближе 50 см от тела печи.
2. В теплице буржуйку нельзя располагать близко к растениям и наружным стенам из стекла.
3. В деревянном доме полы под печкой застилаются металлическим листом, выступающим со стороны топки на 700 мм. Ближайшие стены также зашиваются металлом во избежание возгорания.

Отдельный вопрос — из чего сделать дымоход для буржуйки. Однозначно не подойдет алюминиевая гофра, поскольку температура газов на выходе достигает 200—400 °С в зависимости от режима работы. Какие варианты допустимы:

• обычная стальная труба с тонкими стенками;
• газоход из кровельной или нержавеющей стали;
• утепленный сэндвич-дымоход.

Совет. Предпочтительнее взять последний вариант дымоотвода – двустенную трубу с утеплителем из базальтового волокна посередине.

Для создания хорошей тяги верх трубы ставится на высоте 4 м и более, если мерить от колосниковой решетки. Особенно требовательна к тяге буржуйка «Бубафоня», для нее отвод газов стоит сделать повыше, чтобы потом не возникало вопросов, почему печь дымит в помещение. В идеале вертикальный участок дымохода должен заканчиваться сборником для конденсата, хотя многие домашние мастера не придерживаются этого правила.

Кстати сказать, правильный дымоход позволяет увеличить КПД печки-буржуйки. Это достигается двумя способами:

1. В гараже или теплице дымоходная труба удлиняется и прокладывается под углом, а в другом конце помещения выходит на крышу, как показано выше на фото. Так раскаленные продукты горения отдадут больше тепла внутреннему воздуху.
2. На вертикальном участке дымохода ставится теплообменник, подсоединенный к системе водяного отопления дома или дачи. Минус: из дымоходного канала буржуйки длительного горения придется чаще удалять сажу.

Теплообменник самоварного типа, ставящийся на дымоход буржуйки, не стоит напрямую подсоединять к сети водяного отопления. Есть опасность, что теплоноситель может закипеть и порвать трубопроводы. Лучше воспользоваться схемой подключения через емкость с водой – теплоаккумулятор, который тоже можно сделать своими руками из газового баллона. За описанием и чертежами его конструкции вы можете пройти сюда.

Главная > Технологии > Печь из газового баллона<index>

Самодельная печь из подручных материалов, или «буржуйка», впервые появилась в Петрограде в 1918 году. Вследствие гуманитарной катастрофы, последовавшей за революцией 1917 года, в городе перестало работать центральное отопление. Во многих домах постройки 20 века камины и печи носили чисто эстетические и декоративные функции и отопить большие квартиры не могли.

Положение усугублялось нехваткой дров. И тогда многочисленные кустарные мастерские развернули массовое производство компактных и экономичных быстро устанавливаемых железных печек на ножках, предназначенных для отопления одной комнаты, с трубой, выводимой в окно. По названию покупателей таких печек — представителей бывших богатых слоев общества — печки назвали «буржуйками». С тех суровых дней прошло столетие, но печки-буржуйки, существенно улучшив свою конструкцию, безопасность и экономичность, продолжают согревать небольшие помещения.

Такие печки доступны для изготовления в домашней мастерской, одним из лучших исходных материалов для них служит отработавший свое газовый баллон.

Особенности и разновидности самодельных печек из газового баллона

Все твердотопливные печи из газового баллона имеют общие элементы конструкции:

• Корпус, в котором прорезаны отверстия для дверки, поддувала и вытяжной трубы.
• Поддувало.
• Вытяжная труба, снабженная дроссельной заслонкой.
• Решетку колосника, расположенную невысоко над днищем печки. На ней размещается топливо и происходит его сгорание.
• Внутренние стенки, формирующие поток продуктов сгорания.
• Ножки.

Конструкция буржуйки

Вертикальная печь из газового баллона

Горизонтальная печь из газового баллона

В печах на жидком топливе (их также называют масляными или капельными) вместо колосника закреплена горелка той или иной конструкции и смонтирован подводящий топливо трубопровод. Дверка намного меньше — она нужна не для загрузки топлива и выгребания золы и шлаков, а лишь регулировки потока воздуха, а также для монтажа и обслуживания горелки.

К базовой конфигурации печи из газового баллона домашний мастер может добавить различные усовершенствования: ограждение, предохраняющее от ожогов, конфорки для разогрева и приготовления пищи и напитков, вешалки для сушки одежды и обуви и т.п.

Как выбрать баллон

Варианты газовых баллонов

Технология выполнения печи из газового обычного баллона

ВАЖНО! Перед началом работ с любым газовым баллоном необходимо полностью удалить из него остатки газа! Для этого баллон заполняют водой с моющим средством, призванным избавить будущую печь от запахов газа и меркаптановой отдушки.

В горизонтальной буржуйке остается мало места для размещения колосника и лотка для золы, поэтому иногда колосник вваривают в дно печки, а ящик для золы приваривают снизу. Дверцы буржуйки навешивают на покупных или самодельных петлях. Интересный вариант — петли — это три звена массивной приводной цепи от мощного двигателя или другого механизма, крайние звенья привариваются к стенка и к дверке соответственно.

Процесс сборки вертикальной печи

Вертикальная печь сложнее в изготовлении, но требует меньшей площади для своей установки и обладает лучшими пользовательскими качествами. Объем баллона используется более рационально. Принцип действия печи не меняется, но реализуется с большей эффективностью. В вертикальном варианте делают две дверцы — для загрузки топлива и для зольного лотка. Колосники из арматуры ввариваются между этими дверцами.

В принципе, всю верхнюю часть печи можно отвести для загрузки топлива, что обеспечит длительную работу на одной загрузке. Однако часто объем камеры сгорания уменьшают, чтобы разместить в верхней части дополнительные теплообменники. Один из интересных вариантов — вваренные в верхней части газового баллона сквозные металлические трубы, по которым вентилятором (обязательно термостойким) прогоняется воздух.

Процесс сборки вертикальной печи из баллона

Такое устройство существенно повысит теплоотдачу и в несколько раз сократит время прогрева помещения. Если через проходные трубы наладить принудительную циркуляцию воды, то можно смонтировать систему водяного отопления.

Печь длительного горения бубафоня

Схема работы печи длительного горения бубафоня

Печи этого типа выпускаются несколькими промышленными предприятиями, но стоят недешево. При наличии оборудованной домашней мастерской и базовых навыков сварочных и слесарных работ печь бубафоня из газового баллона вполне доступна для изготовления своими руками.

Особенности и принцип работы

Труба имеет вертикальную подвижность. На ее нижнем конце закреплен массивный диск с направляющими для потока газов. Дымоход приварен в верхней части печки сбоку. Дрова загружаются в печь вертикально, диск прижимает их к колосникам. По мере сгорания нижних слоев топлива диск опускается, и подача воздуха для горения осуществляется к верхнему слою топлива, подвергаемого пиролизу.

Преимущества и недостатки

Преимущества печи верхнего горения бубафоня следующие:

1. Высокая топливная эффективность. Тепло не улетает в трубу.
2. Простота изготовления и эксплуатации.

Однако конструкции свойственны и недостатки:

1. Невозможно пополнить запас топлива в печке до его полного сгорания.
2. Невозможно прервать процесс горения.
3. При снижении тяги песка дымит.
4. Не пригодна для быстрого прогрева холодных помещений.

Необходимые материалы для изготовления печи бубафоня

Необходимые материалы — все тот же газовый баллон, арматура для колосников, патрубок 90 градусов, металлическая труба длиной метр-полтора и тяжелый диск, по диаметру чуть меньший внутреннего диаметра газового баллона.

Печь бубафоня из газового баллона, сделанная своими руками, подойдет для отопления теплицы или другого необитаемого помещения.

Особенности эксплуатации

Схема печки длительного горения бубафоня

Для первоначального прогрева и выхода на режим пиролиза печке требуется час или больше, при этом расходуется до одной пятой части топлива

Требуется также внимательно следить за положением заслонки, чтобы не допускать задымления помещения.

Печь на отработке

Печь на отработанном масле работает следующим образом: в топливный отсек заливается запас масла, его поджигают, а через воздушную заслонку подают больший или меньший поток воздуха, управляя, таким образом, мощностью печи. Продукты сгорания поднимаются по вертикальной перфорированной трубе и увлекают за собой пары испаряющегося масла.

Эта смесь дожигается по всей длине трубе и попадает в камеру дожига, разделенную на две части. В первой дожигаются масляные пары, во второй при недостатке кислорода азотные соединения расщепляются на кислород и азот. Получающийся кислород способствует дожиганию продуктов сгорания, обеспечивая постоянство температуры и энергетическую эффективность.

Пиролизная масляная печь

Пиролизная масляная печь, сделанная из газового баллона, обладает весьма высоким коэффициентом полезного действия — около 80%. Недостаток такого устройства пиролиза — вредные испарения и неприятный запах. Такая печка неприменима в жилых помещениях и в местах содержания животных.

Как сделать масляную печь из баллона

Печь на масле для теплицы

Разновидности масляных печей

Вентилем с тарельчатым клапаном подачу масла регулируют так, чтобы капала примерно одна капля в минуту. Для запуска печи на кирпич наливают небольшую лужицу масла и поджигают, кирпич раскаляется, и следующие капли вспыхивают от соприкосновения с ним. Продукты сгорания поднимаются в верхнюю часть печки и нагревают ее.

Плюсы и минусы капельницы

Преимущества капельницы:

1. Чрезвычайная простота конструкции, минимальное количество материалов.
2. Экономичность.
3. Недостатки.
4. Непригодна для помещений с людьми и животными.
5. Высокая пожароопасность.

Возможно, один из предложенных вариантов привлечет внимание домашнего мастера, и он попробует свои силы на поприще изготовления печки из газового баллона своими руками.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

</index>

Метки: Сделай сам

Используемые источники:

• https://sovet-ingenera.com/otoplenie/pechi/burzhujka-iz-gazovogo-ballona-svoimi-rukami.html
• https://otivent.com/burzhujka-iz-gazovogo-ballona-dlitelnogo-gorenija
• https://stankiexpert.ru/tehnologii/pech-iz-gazovogo-ballona.html
