О некоторых важных моментах

Обычно печи длительного горения делают металлическими. Оптимальная толщина металла – 4 мм (можно больше). Дымоход лучше сделать состоящим из нескольких частей, чтобы в дальнейшем его было проще чистить. Для дымохода тоже нужен достаточно толстый металл – это продлит срок службы элемента.

На заметку! Если вы будете часто и подолгу работать в гараже, то не экономьте на материалах!

Для корпуса можно использовать отрезок большой трубы, газовый баллон или старую 200-литровую бочку; либо, как вариант, его можно сварить из кусков металла. Сверху корпуса нужно сделать отверстие для установки дымохода (его диаметр должен составлять где-то 15 см); еще одно отверстие (диаметром 10 см) потребуется для притока воздуха, без которого дрова не будут гореть.

Еще потребуется груз – он будет давить на топливо. Это должен быть тяжелый железный круг диаметром несколько меньше (на несколько миллиметров) диаметра корпуса. Круг должен быть с небольшим воздуховодом, посредством которого будет поступать кислород.

Пошаговая инструкция по изготовлению печи

Шаг 1. В нашем примере используется простая 250-литровая бочка с толстыми стенками – идеальный вариант для изготовления печи. Отрежьте верхнюю часть бочки, но не выбрасывайте.

Шаг 2. Сделайте из верхней части своего рода крышку – «блин» для подачи кислорода. Подгоните ее по размерам бочки – в итоге при установке между ней и стенками должно оставаться по 2 мм по всей окружности. Заварите горловину крышки. В ее центре проделайте отверстие для установки трубы, посредством которой будет подаваться воздух. Также приварите 4 швеллера, как на фото ниже.

Шаг 3. Немного отступив от верхнего края, вырежьте в стенке бочки еще одно отверстие – для монтажа дымохода. В нашем примере дымоходом послужит труба диаметром 140 мм.

Шаг 4. Приступайте к изготовлению крышки. Сделайте ее из листового металла толщиной 4 мм, а снизу приварите герметизирующее кольцо, соответствующее диаметру бочки. По центру крышки сделайте отверстие для трубы, которая была приварена к «блину».

Шаг 5. На дне бочки сделайте простые ножки, чтобы конструкция была устойчивой. Ножки должны быть металлическими, равно как и все другие элементы.

Шаг 6. Установите печь в нужном месте и приступайте к созданию дымохода. В нашем примере он сборного типа. В первую очередь, изготовьте хомут, посредством которого дымоход будет крепиться к корпусу.

Шаг 7. Сделайте направляющие в дымоходе, благодаря которым он с легкостью будет зафиксирован на корпусе.

Шаг 8. Состыкуйте бочку с трубой, в обязательном порядке проложив асбестовой тканью все стыки. Поверх ткани наденьте хомут, затяните его.

Шаг 9. Все, конструкция собрана, можно проверить ее работоспособность. Загрузите внутрь опилки или дрова.

Шаг 10. Полейте топливо отработанным маслом, затем установите крышку. Что касается «блина», то его пока не используйте. После того как топливо разгорится, снимите крышку и поставьте «блин». Для полноценного прогрева подобной конструкции требуется примерно 10 минут, в дальнейшем дрова будут гореть еще долго. Хотя то, сколько именно будет длиться горение, во многом зависит от качества топлива.

Калькулятор расчета расхода твердого топлива для печи

Видео – Изготовление печи-бубафони

Видео – Самодельная буржуйка для гаража

Если есть желание, можете доработать описанную выше конструкцию, хотя она и без того будет отлично справляться со своими функциями. К примеру, для повышения КПД можно увеличить поверхность и тем самым улучшить теплообмен. С этой целью по бокам корпуса приварите металлические пластины.

Помимо того, можете изготовить колосник с зольником: вырежьте из листа металла круг по внутреннему диаметру корпуса, просверлите отверстия диаметром 60-80 см и установите снизу. После этого зола через отверстия будет ссыпаться вниз – туда, где оборудован зольник. Считается, что топливо из-за этого будет быстрее гореть, помните об этом моменте и позаботьтесь, чтобы зольник был максимально герметизирован.

Содержание:1. Материалы и инструменты.2. Схемы буржуек.3. Основные этапы изготовления буржуйки.4. Устройство дымохода.5. Правила безопасной установки металлической печи.6. Увеличиваем КПД печи.7. Видео по теме: Печь буржуйка своими руками. Небольшой дачный домик, гараж или мастерскую можно отопить с помощью небольшой компактной металлической печи, называемой буржуйкой. Ее можно сделать как из старой стальной трубы, газового баллона, бочки и даже старой фляги, так и сварить из листов металла. Самое главное, чтобы металл для изготовления такой печи был не слишком тонким.

Материалы и инструменты

Для создания буржуйки понадобятся:• металл толщиной 3±0,5 мм: более тонкие листы быстро прогорят, кроме того, под действием высокой температуры их может повести, и печь станет бесформенной; толстостенный же металл будет прогреваться очень долго;• труба для дымоотвода;• прутки 16 мм;• лист металла толщиной от 0,3 мм для устройства ящика для сбора золы;• рулетка, линейка, мел;• сварочный аппарат 140-200А;• болгарка для резки металла; для проделывания круглых отверстий удобней пользоваться газовым резаком;• металлическая щетка для зачистки мест сварки;• наждачный круг для подгонки дверок;• дрель и сверла.

Схемы буржуек

Основным достоинством печки прямоугольной формы, в отличие от овальных изделий, выполненных из труб или газовых баллонов, заключается в большей площади прогреваемой поверхности, поэтому ее КПД будет гораздо больше. Оптимальный размер для буржуйки 800х450х450 мм. Печь таких размеров не займет много места и легко поместится даже в небольшом помещении.Простейшей конструкцией является печка «Гном», которая состоит из короба с приваренной к нему трубойВажным отличием печи Логинова является наличие двух пластин (отражателей) в верхней части топочного отделения. Так как путь продвижения газов при этом увеличивается, теплоотдача такой буржуйки существенно выше, чем у обычной металлической печи. Совет. Если требуется уменьшить размер печи Логинова, то изменять желательно лишь ее ширину. При изменении длины и высоты конструкции ее эффективность может существенно понизится.Подробная схема буржуйки Логинова

Основные этапы изготовления буржуйки

1. На листе металла размечаются все детали: 6 стальных прямоугольников для стенок печи, 1 прямоугольник для создания отражателя дыма, пластины для колосника и щеколды для дверки. 2. Раскроить лист металла можно на любой металлобазе. Гильотина, в отличие от болгарки, позволяет нарезать (нарубить) его более точно. В таком случае рихтовку (выравнивание листов) делать не придется.3. Корпус печи изготавливается в виде прямоугольника. Их стороны стыкуются между собой под углом 90° и свариваются между собой.Сварка короба4. Чтобы избежать ошибок, короб для печи вначале лишь прихватывается сваркой в нескольких местах, а лишь затем, после проверки его горизонтали и вертикали, его швы довариваются.Важно! Все соединения в корпусе тщательно провариваются; для проверки швов на герметичность можно обмазать стыки мелом или керосином.5. Сварочные швы зачищаются металлической щеткой.6. Внутреннее пространство буржуйки делится на три части: топка, камера дымооборота и зольник. Чтобы отделить топку от зольника, между ними прокладывается колосниковая решетка, на которой будет размещаться топливо. Для этого на высоте 10-15 см от низа печи с боков и на задней части короба привариваются уголки 5х5 см, на которых будет располагаться решетка.Совет. Колосник лучше изготавливать из 2-3 разъемных частей. В противном случае при замене прогоревшей решетки ее будет трудно достать из топки.7. Решетка сваривается из толстых прутков стали или полос шириной 30 мм. Они крепятся к 2 ребрам жесткости – прутьям диаметром 20 мм. Так как колосники с течением времени прогорают, такую решетку лучше делать съемной.

Устройство дымохода

• Чтобы через трубу слишком быстро не уходило драгоценное тепло, она должна иметь особую конструкцию. Такое устройство имеет две основных части: вертикальная высотой от 1,2 м, устанавливаемая под углом 90° над печью и наклонная часть, называемая боровом, длиной 2,5-4,5 м и более, в которой дым догорает. Именно боров дает до 1/4 тепла всей печи.Боровы печной трубы• Человек высокого роста может задеть нагретую трубу, поэтому боров должен иметь защитный кожух в виде сетки. Во избежание ожогов расстояние от пола до этой трубы должно составлять 2,2 м. Вертикальная часть трубы, исходящая от печи, дополнительно обматывается теплоизоляцией.Важно! Труба должна располагаться вдали от оштукатуренных стен на расстоянии 1,2 м. Расстояние от деревянных конструкций – 1,5 м.Совет. Прокладка трубы через деревянное потолочное перекрытие и крышу – процесс достаточно трудоемкий. Гораздо проще вывести ее через отверстие в стене или окошке.Вывод дыма через окно

Правила безопасной установки металлической печи

Буржуйка накаляется гораздо сильней, чем кирпичная печь, поэтому все легковоспламеняющиеся предметы должны находиться от печи на достаточном расстоянии. Если пол в помещении деревянный, она устанавливается только на кирпичах или металлическом листе. Металл, в свою очередь, укладывается на лист асбеста с выносом его на 35 см или более от краев печки. В передней части перед топкой он должен выступать на 5,5 см. Асбест можно заменить войлоком, пропитанным глиной. Установить такой экран для отражения тепла можно и на бетоне.Важно! Работающая печь требует присмотра. Не следует надолго отлучаться из помещения, где топится буржуйка.Установка буржуйки на кирпичное основание

Увеличиваем КПД печи

Буржуйка способна обогреть помещение буквально за считанные минуты. Причем в топку можно закидывать все, что попадется под руку: так как в ней нет разветвленной сети дымоходов, и дым в ней выходит «напрямую», можно не опасаться, что они забьются.Но если обычная отопительная печь, устанавливаемая в помещениях для постоянного проживания, имеет разветвленную сеть дымоходов, которые задерживают тепло, в буржуйке оно выходит напрямую в трубу, поэтому ее КПД не слишком велик. Именно поэтому она слишком уж «прожорлива» и требует немало топлива.Чтобы снизить потребление топлива, можно воспользоваться следующими советами бывалых печников:• дверка в топку и поддувало в такой печи должны быть максимально герметичными; в противном случае подача воздуха в буржуйку увеличится, и топливо будет слишком быстро прогорать;• для регулировки выхода теплого дыма в дымоходе желательно предусмотреть заслонку-шибер;• рядом с печью можно предусмотреть боковые металлические экраны на расстоянии 5-6 см от печи, в таком случае она будет отапливать помещение не только за счет излучения тепла, но и с помощью конвекции (циркуляции теплого воздуха);• буржуйка, «одетая» в металлический кожух, поможет сохранить тепло гораздо дольше;Буржуйка в кожухеКруглая печь с камерой дожига и кожухом с тепловой пушкой• для задержки тепла в помещении следует нарастить в трубе колена; однако при этом в них будет задерживаться сажа, поэтому желательно создать сборно-разборную конструкцию; • трубе можно также придать ступенчатую форму: расположить колена поэтапно, при каждом шаге делая поворот на 30°; при этом каждое из колен должно быть надежно прикреплено прутками к стене;

Проблема отопления небольшого дачного домика или бытовки обычно решается двумя способами – устанавливаются электрообогреватели либо металлическая печка на дровах. Построить стационарную кирпичную печь выйдет вдвое — втрое дороже. Наименее затратный вариант – сделать отопительную буржуйку для дачи самому, пользуясь готовыми чертежами.

Представляем 2 оригинальных конструкции, разработанные и проверенные нашим экспертом Виталием Дашко. Главное преимущество отопителей – способность полноценно обогревать 2 смежных комнаты.

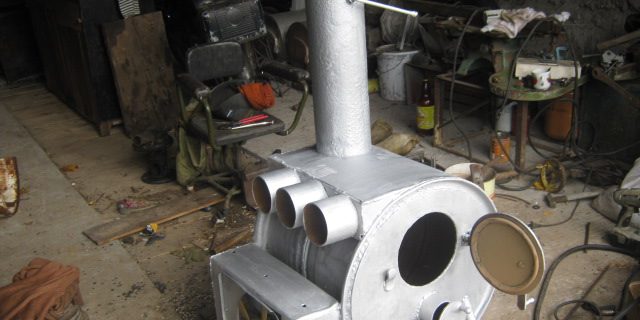

Печка длительного горения с наддувом

Показанная на чертеже дровяная буржуйка состоит из таких элементов:

• горизонтально расположенный топливник объемом 50 литров;
• снизу к топке приварен зольник, оснащенный отдельной дверцей;
• вертикальная вторичная камера с патрубком дымохода;
• проложенный сквозь нее наклонный воздушный канал;
• третья камера с теплообменными ребрами и патрубком выхода нагретого воздуха.

Примечание. Печь на чертеже изображена в разрезе. Способ стыковки двух труб – произвольный, внутреннее проходное отверстие – квадратного сечения, размером 15 х 15 см.

На горизонтальный воздушный патрубок Ø100 мм, предусмотренный в вертикальной части буржуйки, устанавливается вентилятор. К выходному штуцеру теплообменной камеры подсоединяется гофрированная алюминиевая труба, нагнетающая горячий воздух в соседнее помещение.

Принцип работы железной печки основан на интенсивном подогреве воздушного потока, создаваемого вентилятором. Как функционирует отопительный агрегат:

1. В топливнике горят дрова длиной 0.5—0.7 м, количество подаваемого воздуха регулируется дверкой зольника.
2. Продукты горения проникают во вторую камеру, где дожигаются пиролизные газы. Плюс происходит передача теплоты наружным стенкам и внутренней наклонной трубе. Дальше отработанные летучие вещества выбрасываются на улицу посредством дымохода.
3. Нагнетаемый вентилятором воздух предварительно нагревается в наклонном канале, затем поступает в основную теплообменную камеру, расположенную прямо над топкой.
4. Окончательно прогревшись от внутренних ребер и раскаленного свода топливника, воздушный поток выходит через вертикальный патрубок и направляется в смежное помещение.

Самодельная печь – буржуйка данной конструкции отапливает комнату вокруг себя традиционным способом, и соседнюю – за счет принудительного воздушного обогрева. Продолжительность горения обеспечивается приличным объемом топки (50 л), куда укладываются длинные толстые поленья.

Вышеописанная металлическая печь развивает тепловую мощность порядка 7 кВт, то есть, способна отопить дачу, гараж или бытовку площадью 60—70 м². Установка буржуйки производится внутри большего помещения, воздушная труба прокладывается в меньшее.

Подбираем материалы

Круглый корпус печи делается из старого пропанового баллона либо тонкостенной стальной трубы диаметром 300 х 5 мм. Во втором случае длину топливника можно нарастить до 1 метра.

Совет. Лучше найти стандартные баллоны 50 л из-под сжиженного газа, на сборку печки пойдет 2 шт. Труба Ø300 толщиной стенки 5 мм — изделие нестандартное, искать придется долго. Более доступный вариант Ø300 х 8 мм получится слишком тяжелым.

Для изготовления железной печи потребуются следующие дополнительные материалы:

• листовой металл толщиной 3 мм — на дверцы, зольник и воздухогрейную камеру;
• арматура периодического профиля (так называемая рифленка) Ø10…12 мм — на усиление колосников;
• кусок трубы Ø76 х 3 мм длиной 0.6—0.7 м;
• обрезки Ø100 мм — на дымоходные и воздушные патрубки;
• отходы металлопроката – уголки, маленькие швеллеры, профтрубы для ножек печки.

Запорные ручки дверец проще купить готовыми, нежели изготавливать самостоятельно. На уплотнение притворов понадобится асбестовый шнур. Вентилятор – любая бытовая модель производительностью до 50 м³ воздуха в час.

Изготовление буржуйки – пошаговая инструкция

При использовании газовых баллонов первой операцией станет безопасное вскрытие этих сосудов. Порядок действий:

1. Полностью откройте вентиль, переверните резервуар с целью максимально слить оставшийся конденсат.
2. Выкрутите вентиль трубным ключом, заполните баллон доверху водой.
3. Болгаркой аккуратно срежьте боковину, ориентируясь по заводскому сварочному шву.

Справка. Пропан тяжелее воздуха, поэтому самостоятельно не выветрится. Остатки газа вытесняются из сосуда только водой, резка выполняется при заполненном резервуаре.

Вообще-то, крышку отпиливать необязательно, поскольку конструкцией не предусмотрена установка внутренней колосниковой решетки. Можно сразу вырезать проем под монтаж дверцы или боковое квадратное отверстие для выхода дымовых газов.

Как сделать печь длительного горения для дачи своими руками:

1. Выполните подготовительные работы – прорежьте щели колосниковой решетки, технологические отверстия для прохода газов и установки дверок. Распилите второй баллон, подгоняя будущую вторичную камеру под топливник.


2. Наварите на колосники усилители из арматуры или профиля, как сделано на фото. Иначе при нагреве металл начнет прогибаться.
3. Приделайте зольник из металлических полос и ножки печи, ориентируясь по чертежу.
4. Изготовьте дверцы и обрамление, как показано на картинке. Уплотняйте притвор асбестовым шнуром, внутрь заложите базальтовый утеплитель.
5. Выполните отверстия в вертикальном корпусе, поместите внутрь трубу Ø76 мм, соблюдая угол 35…40°. Герметично обварите торцы, состыкуйте готовый элемент с горизонтальным баллоном.
6. Сверху к своду топливника приварите несколько полос из обрезков металлопроката – они послужат ребрами воздушного теплообменника. Изготовьте корпус камеры, приделайте все патрубки.
7. Приварите обрамление, установите дверцы топки и зольника.

Совет. Не отступайте от чертежа и не увеличивайте размеры теплообменной полости – эффективность нагрева снизится. Угол монтажа наклонного канала дается приблизительно, главное, вставить трубу между боковыми стенками и хорошенько обварить.

Патрубок для установки вентилятора не обязательно делать длинным (по схеме — 20 см). Чтобы крыльчатка не перегрелась, достаточно подключить нагнетатель через алюминиевую гофротрубу. Как самому сварить печку, смотрите на видео нашего эксперта:

Отзыв о работе печки в реальных условиях мы поместили в конце публикации — в видеоролике рассказывается об отоплении гаража 6 х 12 м.

Вертикальная печь с водяным контуром

Эта буржуйка может работать на дровах, угле и брикетах. Агрегат делается из одного 50-литрового баллона, установленного вертикально. Внутрь верхней части заделана камера нагрева с теплообменными ребрами, сквозь которые можно прогонять воду либо воздушный поток. Кратко перечислим технические характеристики печки:

• отапливаемая площадь – до 40 м²;
• мощность водяного контура – 2 кВт (в режиме максимального горения);
• объем топки – примерно 25 литров;
• толщина металла перегородок – 4 мм.

Принцип действия печи прост: пламя нагревает боковые стенки агрегата и дно верхней камеры с приваренными металлическими пластинами. Через патрубок в полость принудительно подается вода или незамерзающая жидкость, отнимает тепло у поверхностей нагрева, затем направляется в отопительные приборы (как вариант, самодельные регистры из гладких труб).

Уточнение. Вместо воды через нагревательные пластины можно прогонять воздух – печка будет работать в режиме тепловой пушки.

Печь-буржуйка годится для обогрева 2 комнат маленького дачного домика, мастерской или бытовки. Длительность горения в режиме поддержания тепла – 2…3 часа в зависимости от качества и вида топлива. Количество присоединяемых радиаторов отопления – 2 шт. теплоотдачей 0.8—1 кВт каждый.

Из чего варить дачный отопитель

Помимо пропановой емкости на 50 л, для сборки понадобятся такие материалы:

• сталь листовая марки Ст20 толщиной 4—5 мм — дно водяной камеры;
• то же, 3 мм – дверки, обрамления, ребра теплообменника;
• арматура Ø12…16 мм на колосниковую решетку;
• обрезки труб диаметром 100 и 32 мм для изготовления присоединительных патрубков;
• асбестовый шнур, огнестойкое базальтовое волокно.

Для подключения системы водяного отопления можно поставить сгоны Ø32…20 мм с готовой резьбой. Перед началом работ аккуратно разберите баллон — демонтируйте газовый вентиль и налейте в емкость воды.

Порядок ведения сборочных работ

Изготовление печи-буржуйки начинается со вскрытия баллона – здесь придется срезать верхнюю часть по существующему сварному шву. Дальше работаем по инструкции:

1. Проделайте в боковой стенке квадратные отверстия согласно приведенному чертежу.
2. Заготовьте из металла детали печки – круглую перегородку Ø30 см, рамки под дверцы шириной 80 мм и сами створки. Обрамления прикрепите сваркой к корпусу, как показано на фото.
3. Из арматуры сварите колосники, четко придерживаясь внутреннего размера сосуда. Тогда решетка плотно ляжет на сварочный стык без дополнительных опор.
4. К отрезанной крышке герметично приварите 2 штуцера с резьбой, куда впоследствии подключатся магистрали водяной системы.
5. Круглую заготовку установите на торец баллона, обварив шов со стороны топливника. Сверху приделайте теплообменные пластины из обрезков металлического листа.
6. Поставьте крышку со штуцерами на прежнее место, смонтируйте дверцы и приварите дымоходный патрубок. Для красоты печку можно покрасить черным термостойким составом (продается в аэрозольной упаковке).

Напоминание. Не забудьте заглушить верхнее отверстие резервуара, откуда ранее вывернули вентиль.

Монтаж печи и дымохода выполняйте согласно правилам пожарной безопасности. Отделку из горючих материалов поблизости от буржуйки закрывайте листами оцинковки. Также соблюдайте расстояние 0.5 м от стального дымохода до деревянного перекрытия. Если применяется сэндвич-труба, то отступ уменьшается до 38 см.

При устройстве водяного отопления учтите важный нюанс: без принудительной циркуляции теплоноситель в нагревательной камере печи быстро закипит. Подключайте батареи в соответствии со схемой, на обратной линии ставьте фильтр-грязевик и циркуляционный насос. Если планируется отапливать дачу периодически, заполните систему антифризом.

Совет. Насос для перекачки воды через 2 радиатора выбирайте с минимальной производительностью, объем расширительного бачка – до 5 литров.

Заключение

Металлическая самодельная буржуйка – удобное и относительно недорогое решение для обогрева дачи или временной бытовки. Печка неплохо смотрится в комнате с простой отделкой, а при необходимости быстро демонтируется. Если же требуется отопить двухэтажный дачный дом, лучше сложить камин или печь из кирпича канального типа – «голландку».

Чудо как хороша русская печь! Самый душистый хлеб — из нее, самые наваристые щи — из нее. Она и тепло в доме сохранит, и трав на зиму подсушит, и глиняную посуду, наверченную на гончарном круге, доведет до веселого звона. Она и баня, и теплая лежанка. Словом, не примитивное отопительное устройство, пришедшее к нам из глубокой старины, а, как теперь сказали бы, универсальный агрегат.

Вот только занимает это чудо-чудище чуть ли не половину крестьянской избы — где уж тут говорить о дачном или садовом домике. И прожорливо — не одну неделю по осени приходится пилить, колоть да складывать в поленницы дрова, чтобы прокормить в холода его ненасытное чрево.

И поэтому столь же давно, как существует русская печь, рождаются на свет ее конкуренты — в каждой стране, в каждой местности свои — камины и «голландки», «тамбуры» и «шведки», наши российские — печи Буслаева, Волкова, Подгородникова. У каждой много достоинств… и каждая не без недостатков.

Наверное, приверженцы «классической» русской печи найдут минусы и в конструкции «экономки», подробный чертеж которой приведен на этих страницах.

Но достоинства ее — прежде всего компактность, дешевизна постройки и нетребовательность к количеству и качеству топлива — позволяют нам рекомендовать печь «экономку» нашему читателю.

Печь (рис. 1) состоит из двух основных частей: нижней — подпечья, где находятся отопительные камеры, и верхней — варочной. Ее длина 1400, ширина 890 и высота 2240 мм (при швах кладки толщиной 5 мм). «Экономка» нагревается по всей высоте — от пола до самой трубы. Перепад температур наверху и внизу составляет всего 2—3°.

Печь можно топить, сжигая дрова и в варочной камере (горниле), и в двух топливниках. Если необходимо приготовить пищу, испечь хлеб, печь разжигают как русскую. Так делают в теплое время года. В холода же используют большой топливник: тогда нагревается и низ печи, и варочная камера. Малый топливник служит для подтапливания печи, приготовления и подогревания пищи. Печь может быть выполнена с водогрейной коробкой 1. При этом кладка в отопительной камере несколько видоизменяется.

В печи имеются два топливника: малый 2 и большой 3 с поддувалами и колосниковыми решетками. Оба расположены под шестком и перекрываются одной чугунной плитой 4 с двумя конфорками. Горячие газы сперва направляются из малого топливника в большой, затем в отопительную камеру и только оттуда в варочную. Из большого топливника горячий воздух сразу поступает в отопительную камеру. Шесток 6 открыт с двух сторон. Для поддержки кладки перетрубья в углу ставят металлическую стойку 9. Чтобы кирпичи шестка с лицевого края не расшатывались и не выпадали, их укрепляют, устроив так называемый фаянс 5 длиной 1200 мм из угловой стали 25X25X3 мм. Концы уголка вмуровывают в основную кладку.

Главная / Печи / Для дома /

История изобретения буржуйки берет свое начало с 18 века. Буржуйка была и остается более дешевой альтернативой дорогостоящим каминам и печкам. Популярнее всего устройство стало в годы Октябрьской революции, когда отапливать помещения стало довольно сложно. Таким образом, буржуйка начала активно распространяться и набирать популярность среди населения.

Содержание

• Модели длительного горения
• Принцип действия буржуйки длительного горения
• Правила изготовления буржуйки
• Этапы сборки
• Обкладываем печку кирпичом
• Как правильно затопить печь
• Советы для правильного использования и ухода за устройством

—>

Печь буржуйка в прямом смысле слова спасла от замерзания тысячи людей. Работало такое устройство безотказно, но главным недостатком оставался слишком большой расход топлива. Зато установку можно было с легкостью сделать самому.

Сейчас буржуйки вновь становятся популярными, только в качестве прибора для обогрева их в основном устанавливают на дачах, в баньках, а в современных квартирах — в основном, как элемент декора, воссоздавая стиль старины. Советуем прочитать статью об использовании буржуйки в квартире.

Современная модель безопасной буржуйки.

Современные модели имеют некоторые отличия:

• Соблюдение требований пожарной безопасности.
• Привлекательный внешний вид.
• Экономичность в расходе топлива.

Модели длительного горения

Печь буржуйка длительного горения внешне напоминает обыкновенные модели. Но ни одна фабрика не занимается производством данных устройств, их самостоятельно изготавливают мастера. Кроме того, новая буржуйка из металла походит на другую печь — «слобожанку», а различие заключается в способе сжигания топлива. В качестве него используются древесные опилки:

• Опилки или щепа для буржуйки стоят совсем недорого, так как топливо всегда остается доступным.
• Если опилки дополнительно спрессованы, то они прогорают дольше, а одной загрузки топлива хватит на 6 — 10 часов горения.

Рекомендуем прочитать материал о топливе для буржуйки длительного горения в дополнение к данной статье.

Буржуйка длительного горения.

Буржуйка имеет вытянутую форму и изготавливается из двух цилиндров — маленький ставится внутри большого. Самый простой вариант — взять две бочки объемом 200 и 100 литров. Маленькая емкость выступает в качестве камеры сгорания, а зольный ящик для очистки вынимается через отверстие внизу большой бочки. Существуют схемы и описания о том, как сделать буржуйку своими руками.

Буржуйка имеет вытянутую форму и изготавливается из двух цилиндров — маленький ставится внутри большого.

Воздух подается в печь через отверстие круглой формы, расположенное на дне малого цилиндра. Для полноценного горения следует немного приоткрыть ящик зольника. Советуем подробнее изучить материал о том, как работает буржуйка из бочки и добавить статью в закладки.

Сверху корпус устройства должен плотно закрываться крышкой, а сбоку между ребрами жесткости монтируется патрубок дымохода.

Внешний вид патрубка дымохода

Читатели считают данные материалы полезными:

Принцип действия буржуйки длительного горения

Устройство буржуйки длительного горения не имеет никаких премудростей. Сконструирована она по следующей схеме:

• Через открытую крышку вверху буржуйки вертикально ставится конус.
• Камера сгорания до краев наполняется опилками, которые затем плотно утрамбовываются.
• Конус можно вынимать, закрывать крышку и начинать розжиг.
• Для розжига в зольный ящик помещается щепа, мелкая древесина и поджигается. Ящик не следует задвигать до конца — так останется щель для циркуляции воздуха.
• Дымоход создает тягу, помогающую опилкам тлеть, и печь начинает работать.
• Продукты горения после выхода из топки, нагревают стенки буржуйки и попадают наружу через трубу. Этот способ обогрева помещения дает возможность получить от дымового газа до 40 — 50% тепла, то есть устройство с высоким КПД, а длительность одного горения доходит до 10 часов.

Схема печи длительного горения

Правила изготовления буржуйки

Перед началом сборки следует заранее подготовить все необходимые инструменты и материалы:

• инверторный сварочный аппарат;
• шлифовальная машина, оснащенная кругами для резки по металлу;
• дрель;
• угольник с рулеткой;
• другие слесарные инструменты.

Видео: печь длительного горения из бочки

Самый легкий способ изготовления буржуйки — это взять за основу металлические бочки. От каждой следует аккуратно отрезать верх, а к получившейся части посредством сварки прикрепить ручки из металла и запорные механизмы для плотного соприкосновения с крышкой.

Совет! Прежде чем приступить к сборке, следует хорошо отмыть обе бочки, так как при нагревании из них может начать выходить едкий дым с неприятным запахом в зависимости от предыдущего содержимого емкостей.
