Отопление из полипропилена — особенности эксплуатации и преимущества материала

Полипропиленовые (ППР) трубы получили наибольшее распространение в монтаже водоводов (питьевых и технических) и отопления. Преимуществами ППР трубопровода являются устойчивость к коррозии и оседанию осадка, низкая теплопотеря, простота монтажа и легкость конструкции, сравнительно невысокая цена.

Однако, существует и один явный недостаток. При тепловом воздействии полипропилен расширяется, и величина линейного расширения может достигать 10%. То есть, каждый метр трубы может увеличиться на 10 см, если по ним пустить горячую воду.

В случае открытого трубопровода, это испортит внешний вид помещения, так как трубы выгнуться дугами или пойдут волнами. Если же трубопровод проложен под отделочными материалами, возможны 2 варианта исхода:

• при неглубокой прокладке расширившиеся трубы будут давить на отделку, что приведет к трещинам на ней или полному разрушению;
• если же трубы находятся глубоко в стене и им некуда расширяться, в изделии нагнетается очень сильное внутреннее давление, и в итоге её просто разорвет, со всеми вытекающими последствиями.

По этой причине обычные полипропиленовые трубы используются только для подачи холодной воды. Применение ППР труб также допустимо при монтаже теплых полов (до +45 °C).

Тем не менее, все остальные характеристики полипропилена настолько хороши, что производители решили не отказываться от данной технологии, а разработали способ сдерживать линейное расширение. С помощью армирования.

Для чего проводится армирование полипропиленовых труб

Армирование ППР труб — это укрепление полипропилена с помощью алюминиевой фольги или стекловолокна. Данная технология применяется, в первую очередь, для сдерживания линейного расширения.

Интересно знать. Тепловое расширение обычных пропиленовых труб может достигать 10% от первоначальной длины. У армированных же изделий данный показатель не превышает 1%.

Благодаря столь низкому коэффициенту расширения армированные ППР трубы успешно используются для подачи горячей воды и в отопительных системах.

Рекомендуем ознакомиться:  Чем покрасить трубы из полипропилена — какой краской?

В лабораторных условиях армированные трубы выдерживают температуру транспортируемой жидкости до +120 °C без заметной деформации. В реальных условиях температура воды редко достигает +100 °C, поэтому армированные ППР трубы — это самое рациональное решение при прокладке горячих водоводов и отопления.

Полезно знать. Полипропилен способен выдерживать кратковременное повышение температуры до +145 °C, после чего начинает размягчаться. При температуре выше +170 °C материал активно плавится.

Помимо сдерживания линейного расширения, армирование улучшает еще две характеристики ППР труб:

1. Благодаря более плотным стенкам армированная труба может выдерживать бóльшее внутреннее давление, чем обычное ППР изделие.
2. Дополнительная жесткость материала позволяет выдерживать бóльшие механические нагрузки, а также требует меньшего количества опор и креплений (армированная труба не будет провисать, в отличие от обычной).

В отопительных системах однозначно стоит использовать армированные ППР трубы. При монтаже водопровода имеет смысл ставить такие изделия, если по одним и тем же трубам будет подаваться и холодная и горячая вода. Исключительно для холодной воды рациональнее использовать обычные полипропиленовые трубы.

Сравнение способов армирования стекловолокном и алюминием

Армирование полипропилена производится путем добавления слоя стекловолокна или алюминиевой фольги.

Обычно “укрепленный” материал имеет вид сэндвича:

1. Внутренний ППР слой,
2. Армирование,
3. Наружный ППР слой.

В случае алюминиевого армирования возможен вариант, когда труба состоит только из 2 слоев. Тогда алюминиевая фольга оказывается снаружи и не только добавляет материалу жесткости, но и становится защитой от УФ лучей.

Независимо от способа армирования ППР трубы с жестким каркасом сильно выигрывают у  неармированных изделий. Большинство характеристик труб со стекловолокном и алюминиевой фольгой одинаковые, но все же существуют отличие, которые могут повлиять на выбор изделия.

	Стекловолокно	Алюминий
Антикоррозийные свойства	+	+
Инертность по отношению к транспортируемым средам	+	+
Гладкая внутренняя поверхность и отсутствие риска оседания осадка	+	+
—	только в случае, если алюминиевый слой является наружным
Устойчивость к горячим средам (до +100 °C)	+	+
Теплопроводность	немного ниже, чем у алюминия	немного выше, чем у стекловолокна
Номинальное давление	до 2,5 МПа	до 2,5 МПа
Коэффициент линейного расширения	до 1%	до 1%
Прочность и устойчивость к механическим повреждениям	ниже, чем у алюминия	выше, чем у стекловолокна
Небольшой наружный диаметр	при равных внутренних диаметрах наружный диаметр больше, так как слой стекловолокна толще, чем слой алюминиевой фольги	+
Малый вес готовой конструкции	+	+
Легкость и удобство монтажа	+	требуют дополнительной зачистки перед монтажом
Стоимость	выше, чем у алюминия

Рекомендуем ознакомиться:  Кожух оцинкованный для изоляции и защиты труб от повреждений

Особенности армированных алюминием труб

Полипропилен с алюминиевым армированием существенно расширяет диапазон использования ППР трубопровода.

На каждую трубу наносится специальная маркировка, в которой зашифрованы некоторые данные об изделии: производитель, дата изготовления и номер партии, данные о сертификации продукта, из какого материала изготовлен, какое давление выдерживает, класс эксплуатации, каков диаметр трубы и толщина стенки (в миллиметрах) и так далее.

Полипропилен обозначается символами PPR. Если труба армирована алюминиевой фольгой аббревиатура будет PPR-AL или PPR-AL-PPR.

В изготовлении армированных ППР труб применяется перфорированная алюминиевая фольга. Производители используют именно перфорированный материал, так как сплошной слой алюминия невозможно надежно спаять с полипропиленом.

Из-за слабой спайки может произойти расслоение трубы, а если между слоями попадет жидкость или воздух, это приведет к нарушению функциональности и угрозе прорыва трубы. Перфорация позволяет крепко соединить все слои между собой, но трубы с алюминиевой фольгой по прежнему имеют уязвимое место — края изделия, которые требуют особой обработки перед монтажом.

Монтаж

Главное отличие установки армированного алюминием трубопровода — необходимость предварительной обработки краев труб. Дело в том, что слои стекловолоконных труб при соединении буквально вплавляются друг в друга, образуя монолит.

В то же время, полипропилен и алюминий слишком отличаются друг от друга по молекулярному строению, поэтому и их соединение не столь надежно. Срез трубы с алюминиевым армированием представляет собой сэндвич из двух ППР слоев, между которыми проложена фольга.

Чтобы при эксплуатации транспортируемые среды не попали в алюминиевый слой, при монтаже необходимо тщательно запаять полипропиленовые слои. Для этого требуется специальное оборудование — торцеватель, который позволяет выскоблить лишнюю фольгу и спаять внутренний и внешний ППР слои.

В остальном же монтаж полипропиленовых труб одинаковый:

1. Обрезка труб производится специальными ножницами, труборезами или обычными пилами и болгарками.
2. Затем обрабатываются края трубы с помощью торцевателя.
3. Далее производится соединение участков трубы методом сваривания или с помощью пластиковых фитингов с резьбой (если фитинги специальные, для алюминиевого армирования, то в торцевании нет необходимости).

Рекомендуем ознакомиться:  Подключение современного радиатора отопления к полипропиленовым трубам

Внимание! Для монтажа ППР труб с алюминиевой фольгой не стоит использовать метод склеивания (холодной сварки). Клей проникает недостаточно глубоко и может оставить пространство, через которое вода попадет между слоями трубы и приведет к ее разрушению.

Изоляция армированных алюминием труб

Полипропиленовые трубы обладают рядом преимуществ, например, на них практически не образуется конденсат, а теплопотери минимальны. Поэтому обычно утепление ППР труб с алюминиевым армированием не нужно.

Однако, есть пару ситуаций, когда изоляция все же потребуется.

1. Полипропилен слабо устойчив к ультрафиолетовым лучам, поэтому, если трубопровод будет проходить по открытому воздуху, его лучше чем-нибудь обернуть.
2. Также может потребоваться изоляция, если по трубам подается горячая вода (или это система отопления), но часть трубопровода проходит в неотапливаемом помещении или на улице. Чтобы минимизировать теплопотери и уменьшить степень оседания конденсата, трубы также стоит утеплить.

Самыми распространенными материалами для изоляции являются минеральная вата, вспененный полиэтилен, пенопласт и пенополиуретан. Последний вариант считается самым технологичным и гарантирует наименьшую теплопотерю.

Также изоляция пенополиуретаном очень удобна в монтаже, так как обычно изготавливается в форме скорлупы, внутрь которой помещается труба.

Что из себя представляет полипропилен?

Полипропилен — это такой материал, который по своей природе подвержен значительному удлинению и расширению во время нагрева.

Пример:

Система горячего водоснабжения, длинной 10 м, смонтирована при температуре 20С, а по трубе пройдет вода с температурой 100С. При такой разнице температур каждый метр трубы может удлиниться на 12 мм, соответственно при длине трубы в 10 м, труба растянется на 12 см.

Именно поэтому во время проектирования и установки систем отопления или горячего водоснабжения данное свойство полипропилена нельзя оставить без внимания по ряду причин:

• прямая труба пойдет некрасивыми волнами. Особенно если будет длинный участок;
• Если трубы спрятали в стену, то велика вероятность нарушения декоративных покрытий на стене.

Армирование полипропиленовых труб сделано как раз для того, чтобы сократить линейное расширение при нагреве. При этом образуется что-то вроде жесткого каркаса, который не дает трубе удлиняться. При этом армированная труба не становится крепче, каркас служит лишь для того, что б сократить линейное удлинение. Стоит ли выбирать такой вид полипропилена? Читаем дальше про виды армировки.

Алюминий с внешней стороны трубы

Труба с алюминиевой армировкой

Алюминиевый слой не придает прочности трубе, так как в отличии от металлопластиковых труб для армирования полипропилена используется алюминиевая фольга толщиной от 0,1 до 0,5 мм. Но в тоже время прекрасно решает проблему линейного удлинения. Как говорилось выше, если без армирования 1 м полипропиленовой трубы при нагреве удлиниться почти на 12 мм, то в тех же условия при армировании алюминием с внешней стороны труба изменит свою длину лишь на 2 мм.

Алюминиевая фольга с полипропиленом соединяется с помощью специального клея. Армирование алюминием с внешней стороны происходит в такой последовательности:

Полипропиленовая труба – слой клея – алюминиевая фольга – слой клея – слой полипропилена.

Качество клеевого соединения и самого полипропилена влияют на долговечность и срок службы такой трубы.

Достоинства армирования алюминием с внешней стороны:

• Значительно сокращается линейное удлинение полипропиленовой трубы.

Недостатки армирования алюминием с внешней стороны:

• Со временем на некоторых участка трубы могут образовываться вздутия.

Внешне кажется, что трубу в скором времени прорвет, но на самом деле это не так. Вздувается лишь внешний тонкий слой полипропилена, которым покрывается алюминиевая фольга.

Производители полипропиленовых труб допускают такие вздутия, так как это не влияет на прочность самой трубы. Основной толстый слой полипропилена остается не поврежденным. Вздутия могут образовываться из-за остаточной влаги во время производства. Этого недостатка бояться не стоит, система продолжит исправную работу и дальше не смотря на непрезентабельный вид.

• Внешний слой необходимо зачищать перед сваркой так как внешний диаметр полипропиленовой трубы с алюминиевым армированием больше обычного.

Алюминий с внутренней стороны трубы

Такой метод армирования полипропиленовой трубы является одним из решений по устранению внешних вздутий. Хотя при таком методе все равно есть потенциальный риск возникновения вздутия слоев, с разницей только в том, что этого не будет видно пользователю. С такими небольшими вздутиями система продолжит работать и дальше.

Достоинства армирования алюминием с внутренней стороны:

• Слой полипропилена между армировками довольно большой и ему гораздо тяжелее вздуться.

Недостатки армирования алюминием с внутренней стороны:

• Возможное схлопывание слабых участков полипропиленовой трубы внутрь если допустить ошибку во время проектирования или эксплуатации системы. что повлечет за собой нарушение работы и возможно целостности системы.

Полипропилен со стекловолокном

Наиболее популярными армирующим слоем на данный момент является стекловолокно. Выбирая полипропилен со стекловолокном вы увидите, что внутри и снаружи такой трубы полипропилен, а центральным слоем является стекловолокно. Однако все три слоя представляют собой единое целое, так как центральный слой стекловолокна изготавливается на основе полипропилена замешанного с волокнами стекла. Линейное удлинение таких труб немного больше чем при армировании алюминиевой фольгой и составляет около 2,5 мм при длине трубы в 1 м.

Полипропилен с базальтовым стекловолокном

Полипропиленовые трубы с армированием из базальтового волокна — это новейший тип труб четвертого поколения. Выбирая такой полипропилен, имейте в виду, что линейное удлинение таких труб такое же, как и при армировании стекловолокном. Однако данный тип армирования имеет ряд существенных преимуществ:

• Высокая термостойкость и устойчивость к перепадам давлений.
• Высокая прочность трубы.
• Такая труба имеет большее внутренне-проходное сечение и соответственно меньшую толщину стенки.

Нет особой разницы какую полипропиленовую трубу вы выберете, армированную стекловолокном или базальтом, на характеристики это никак не влияет. Разница только в технологии изготовления. Существует много компаний, которые производят полипропиленовые трубы с одинаковыми рабочими характеристиками, но разной армировкой.

Так все-таки какой полипропилен лучше?

Трубы без армирования алюминиевой фольгой гораздо проще монтируются. Такие трубы не нуждаются в предварительной обработке перед сваркой, не вдуваются и не схлопываются. Тогда возникает вопрос, почему имея ряд существенных недостатков данный вид армирования до сих пор используется? На самом деле существует такое понятие как «кислородопроницаемость». Воздух, который проникает через стенки трубы, попадает в теплоноситель. Воздух в системе отопления может ей навредить, так как возрастает шанс появления корозии. Полипропиленовые трубы, армированные сплошным слоем алюминиевой фольги полностью не проницаемые для кислорода. Труба, армированная перфорированным алюминием, пропускает кислород, однако не в таких объемах как труба без армировки вовсе.

Сейчас в качестве кислородного барьера стали применять трубы со слоем из этиленвинилового спирта с внешней стороны трубы, что препятствует проникновению кислорода в теплоноситель. Можно сделать вывод, что в скором времени трубы с армированием алюминиевой фольгой просто перестанут производить. Потому как существуют другие виды армирования, которые не имеют таких же недостатков как этот.

Выводы:

1. Армировка нужна для компенсации линейного удлинения при нагреве.
2. Армировка существует из алюминия в виде сплошной фольги снаружи трубы и внутри. Перфорированный алюминий – снаружи.
3. Армированная труба стекловолокном или базальтом заменяет алюминиевую армировку в системах водоснабжения. Дополнительны антидиффузионный слой делает ее пригодной для монтажа в системах отопления.

Какой полипропилен лучше использовать?

Опираясь на полученную информацию, вы можете четко представить для чего и какое армирование необходимо. В каждом конкретном случае определить наиболее выгодный для себя вариант. Где-то можно приобрести полипропиленовые трубы с алюминиевым армированием для компенсации проникновения кислорода. Для быстрого монтажа системы выбрать полипропилен базальтовый или армировкой из стекловолокна, если речь идет не об системах отопления.

Читайте так же:

Содержание

Армированные алюминием полипропиленовые трубы по своим характеристикам намного превосходят металлические аналоги. Поэтому при установке водопровода или системы отопления большинство людей делают выбор в пользу пластиковых изделий. Такая популярность вполне объяснима. Пластиковые трубы не портят внешний вид помещений, отличаются удобством в обслуживании и монтаже. Армированные изделия служат намного дольше обычного пластика, при этом сохраняют все технические параметры. Существует два способа армирования пластиковых труб: алюминием или стекловолокном. Давайте рассмотрим оба варианта.

Общие характеристики

Полипропиленовые изделия, вне зависимости от способа армирования, обладают следующими техническими особенностями:

• Повышенная прочность и жёсткость по сравнению с обычным пластиком. Соответственно при монтаже можно пускать длинные куски трубопровода, не используя дополнительных креплений.
• Пониженное линейное расширение изделий. Для обычного пластика этот показатель составляет 10 миллиметров на метр, при температуре в 70 градусов тепла. При использовании армирования показатель расширения можно снизить в 10 раз, всего 1 мм на метр трубопровода.
• Повышенная устойчивость к высокой температуре и коррозии. Для армированной продукции не страшны перепады температур от -10 до +90 градусов.
• Благодаря высокой прочности и износостойкости, можно проложить в квартире монолитный водопровод, исключив тем самым возможность протеканий.
• Армирование практически не влияет на общий вес конструкции.

Армирование алюминием

Эти изделия можно узнать среди аналогов по маркировке – PPR-AL-PPR. Возможно, что вы столкнётесь с маркировкой PPR-AL-PEX. Это тоже армированные алюминием трубы, только внутренний слой выполнен не из пластика, а из этилена. Стоит отметить, что существует несколько способов армирования алюминием.

• Сначала для этого использовалась гладкая фольга, которую нужно было склеивать специальным клеевым составом. Впоследствии от этого способа армирования отказались. Малейшее нарушение технологии изготовления, и труба начинала расслаиваться. Гладкая фольга стала заменяться перфорированной, это позволило сделать конструкцию более надёжной.

• Кроме того, интересно рассмотреть и способ соединения фольги. На некоторых изделиях армирование выполнено внахлёст. В месте соединения фольги появляется утолщение, и чтобы не нарушать общую геометрию, производителям приходится уменьшать поверхностный слой. Это негативно отражается на сроке эксплуатации и технических характеристиках таких изделий.
• Намного выгоднее смотрятся армированные трубы, где алюминиевая фольга соединяется встык. Эти изделия способны лучше выдерживать температурное воздействие и давление. Для армирования полипропилена таким способом используется лазер.

Несмотря на явные преимущества армированных труб, имеются и некоторые недостатки. Например, довольно трудоёмкий процесс соединения. При использовании фитингов края необходимо зачищать. Для этого используется специальное приспособление – шейвер. Стоит этот инструмент недёшево, но без него при монтаже армированных алюминием труб не обойтись. Если этим процессом пренебречь, влага будет попадать между слоями изделия. В результате будут возникать протечки, соответственно снизится срок службы отопительной системы.

Армирование стекловолокном

По своим техническим характеристикам такой вариант не уступает предыдущим изделиям. Использование стекловолокна позволило упрочнить трубу без потери эластичности. Трубы, армированные стекловолокном, более удобны в плане монтажа. Они не нуждаются в дополнительной зачистке, что значительно упрощает рабочий процесс. Из недостатков можно отметить, что сэкономить на креплениях стеклопластиковых труб вряд ли удастся. Если оставлять слишком длинные участки, в процессе эксплуатации трубопровод будет провисать.

Трубы, армированные стекловолокном, можно узнать по маркировке PPR-FB-PPR. Изделия представляют собой трёхслойную конструкцию, где внешний и внутренний слой выполнены из пластика, посередине находится прослойка из стекловолокна.

Производители стеклопластиковых труб заявляют, что срок службы их продукции составляет порядка 50 лет. В большинстве случаев это соответствует действительности.

Нюансы при выборе

Прочитав информацию и сравнив характеристики армированных труб, наверняка у многих возник вопрос: изделиям с каким армированием отдать предпочтение? Наиболее выгодно смотрятся стеклопластиковые изделия. Они более удобны в монтаже, что позволит сэкономить время при проведении работ. Кроме того, технология изготовления таких труб выглядит более надёжной: стекловолокно просто вплавляется между слоями пластика. Учитывая, что эти изделия обладают неплохой эластичностью, их можно изгибать, минимизировав количество фитинговых соединений.

При выборе продукции, обратите внимание на максимально допустимое давление, которое способна выдержать труба. На полипропиленовых трубах этот параметр обозначается буквами PN. Оптимальный вариант для монтажа отопительной системы в квартире, это PN 25. Обратите внимание и на температурный предел.

При выборе рекомендуем обратить своё внимание на продукцию немецких или чешских производителей. Они удерживают пальму первенства в этом сегменте рынка. Но за качество придётся платить. Из бюджетных вариантов, можно выделить турецкие или отечественные армированные трубы.

Содержание

При организации горячего водоснабжения и оборудовании отопительных систем зачастую выполняется поиск альтернативного решения для замены труб из меди и других, не менее дорогостоящих металлов. В последнее время для отопления обычно используют армированные полипропиленовые трубы, которые являются недорогим аналогом, не уступающим традиционным материалам в долговечности, прочности и надежности.

Сфера применения

Армированные полипропиленовые трубы относятся к универсальным материалам, традиционно применяющимся для создания канализационных и водопроводных систем, организации отопления.

Для канализации предназначены четырехметровые трубы из полипропилена с сечением 16–125 мм, для водоснабжения – с наружным диаметром до 110 мм. Для устройства теплых полов больше подходит труба сечением до 17 мм.

Полипропиленовые изделия, армированные стекловолокном, больших диаметров востребованы для монтажа вентиляционных систем. Благодаря небольшой массе не создается значительных нагрузок на перегородки и несущие конструкции.

Также трубы PPR востребованы в сельском хозяйстве – для создания оросительных и дренажных систем. Благодаря высоким эксплуатационным характеристикам, изделия используются для создания технологических трубопроводов, транспортирующих неагрессивные жидкие и газообразные вещества.

При прокладке под дорогами, несмотря на высокую прочность изделий, необходима их защита железобетонными коробами.

Маркировка и характеристики

Несмотря на то, что армированные трубы из полипропилена выпускаются множеством производителей, единая маркировочная система до сих пор отсутствует. Зачастую изделия, изготовленные из одного и того же материала, обладающие одинаковыми техническими характеристиками, имеют различное обозначение.

Чтобы избежать путаницы и сориентироваться в названиях, следует разобраться в марках, использующихся при изготовлении полипропиленовых заготовок. Каждый тип обозначается латинскими литерами РР. Затем в маркировке идут либо буквенные, либо цифровые символы, указывающие на вид ПВХ материала:

• гомополимеры (тип 1), обозначаются РРН-1, РР-1;
• блоксополимеры (тип 2), маркируются РРВ, РР-2;
• рандом-сополимеры (тип 3), имеют обозначение типа PPRC, PP-random, PPR.

Последний тип пластика является самым современным. Он обладает улучшенными характеристиками и, несмотря на немалую цену, идеально подходит для устройства отопительных систем.

Цифра, идущая после буквенного обозначения, указывает на максимальное давление, которое может выдержать полипропиленовая труба. Например, изделие с маркировкой PN 10 можно эксплуатировать в условиях рабочего давления среды до 10 Бар.

Функциональное назначение и основные характеристики, которыми обладают ПП трубы, представлены в таблице.

Обозначение	Назначение	Давление воды, бар	Температура среды, °С
PN 10	устройство теплых полов, холодное водоснабжение	10	до 450
PN 16	холодное и горячее водоснабжение	16	до 600
PN 20	горячее водоснабжение	20	до 950
PN 25	горячее водоснабжение, центральное отопление	25	до 950

Виды армирования

Полипропиленовые трубы бывают также армированными, что позволяет минимизировать показатель термического расширения и улучшить прочностные характеристики продукции.

В производстве применяется два вида армирующих материалов:

• стекловолокно;
• алюминиевая фольга.

Армирование алюминием

Армирование тонким листовым алюминием (фольгой) может производиться как изнутри, так и по наружному слою трубы. Для такой трубной продукции принято обозначение РЕХ/Аl/РЕХ. Лист может быть как цельным (монолитным), так и перфорированным.

Существует два варианта расположения фольги: посреди слоя полипропилена или ближе к внешней поверхности. В первом случае при монтаже необходимо выполнение торцовки, при которой внутри трубы на 3–4 мм срезается фольга без разрушения пластика.

При расположении армирующего слоя вблизи наружной поверхности полностью исключается вероятность взаимодействия металла с теплоносителем.

Даже очищенная вода, циркулирующая по трубе, не может быть полностью химически нейтральным веществом. Практически всегда в той или иной концентрации в ней содержатся соли, вступающие в реакцию с фольгой и разрушающие ее. Трубы в процессе монтажа требуют зачистки, то есть удаления верхнего слоя пластика и армировки для создания надежного сварного соединения.

Армирование стекловолокном

Пластиковые трубы для отопления, упрочненные стекловолокном, производятся способом соэкструзии. При этом армирующий слой находится посередине.

Изделия из полипропилена, армированные стекловолокном, отличаются малой теплопроводностью и применяются для сборки открытых отопительных систем.

Упрочняющий материал может быть зеленого, красного, синего либо оранжевого цвета. Это всего лишь красящий пигмент, который используют различные производители. Ориентироваться следует на полоску, начертанную вдоль изделия, цвет которой свидетельствует о пригодности для перемещения различных сред:

• красный – для горячего теплоносителя;
• синий – для холодной среды;
• сочетание синего и красного цветов говорит об универсальности применения.

Параметры выбора по критериям

Подбор труб для определенных условий эксплуатации осуществляется по трем важнейшим критериям:

• рабочему давлению;
• рабочей температуре теплоносителя;
• диаметру.

Рабочее давление

Как уже было указано выше, этот параметр при обозначении изделий шифруется сочетанием PN, а цифра, следующая за литерами, показывает на предельно допускаемое давление в барах (1 Бар равен 0,1 МПа).

Подбор трубы, упрочненной алюминием или стекловолокном, определяется в первую очередь эксплуатационными условиями. При часто возникающих гидроударах либо необходимости регулярного выполнения опрессовки в обычных трубопроводах часто применяются изделия марки PN20. Для применения при значительных температурах (выше 70 °С) необходимо использование труб марки PN25.

Для установки в конструкции автономного либо напольного отопительного оборудования, работающего под давлением до 10 атмосфер, подходит марка PN20 с перфорированной либо цельной алюминиевой армирующей оболочкой.

Рабочая температура теплоносителя

Важнейшим параметром является температура циркулирующего теплоносителя. В теплых полах температура жидкости, как правило, не превышает 40 °С, потому для их устройства допускается применение не только изделия с любым типом армирования, но и обычная пластиковая труба.

В радиаторных системах при температуре теплоносителя до +85 °С могут использоваться трубы, армированные алюминием либо стекловолокном.

Обычно производители указывают максимально допустимую температуру непосредственно на поверхности изделия. Это может быть, как маркировка с конкретно указанным значением, например, «90 °С», так и указание на то, что труба может быть использована для горячей жидкости.

Диаметр труб

Армированные пластиковые трубы производятся различного диаметра, подбор которого осуществляется в соответствии со способностью обеспечить проход за определенный временной интервал объема теплоносителя:

• Для устройства отопительных систем в индивидуальных домах проход требуемого объема воды обеспечивают трубы диаметром 20–32 мм. Преимуществом их является простота укладки, легкость создания изгибов, огромный выбор фитингов.
• Для объектов крупных (гостиничных комплексов, больниц, общественных саун и бань) применяются трубы сечением от 200 мм.
• Для центрального отопления требуются трубы диаметром 25 мм.
• Для устройства системы «теплый пол» лучше приобретать изделия малого сечения, до 16 мм.
• Монтаж стояков осуществляется из труб диаметром от 32 мм, обеспечивающих беспрепятственный ток теплоносителя. Для коллекторных участков должны применяться изделия более крупного сечения.

Преимущества и недостатки стекловолоконного и алюминиевого армирования ППР-труб

В первую очередь следует отметить, что изделия, независимо от того, используется для армирования стеклопластик либо алюминий, обладают примерно одинаковым параметром теплового расширения. По этому показателю оба типа изделий равноценны.

Армированная стекловолокном труба обладает защитным слоем, полностью закрывающим промежуток между внутренним и наружным слоями основного материала. В этой связи, изделия обладают следующими свойствами:

• устойчивостью к разрыву;
• надежностью;
• долговечностью (расчетный эксплуатационный срок – 50 лет).

При изготовлении армированных алюминием труб на упрочняющем слое находится сварочный шов, а в дешевых изделиях, преимущественно азиатского либо турецкого происхождения, кромки листов фольги уложены внахлест. Изолирующие характеристики, стойкость к повышенным температурам и высокому давлению таких изделий невысоки.

Преимуществом труб со стекловолоконным армированием можно назвать наличие антидиффузного слоя, не допускающего контакта теплоносителя с кислородом, вследствие чего металлические части не подвержены коррозионным процессам.

Армируя изделия фольгой, производителю не всегда удается сделать защитный слой сплошным, потому опасность контакта воздуха с теплоносителем возрастает. Помимо этого, сам материал не обладает стойкостью к коррозии.

Соединения армированных стеклопластиком труб не нуждаются в периодической проверке прочности и плотности. Надежность соединений, упрочненных алюминием изделий, во многом зависит от качества выполненной очистки и подбора элементов перед сборкой.

Полипропилен, армированный фольгой, отличается клееной конструкцией стенок. И если во время спайки на торце остается участок металла, непосредственно взаимодействующий с теплоносителем, то именно в этом месте может произойти расслоение стенок, ведущее к пучению и последующему порыву трубопровода.

Стекловолоконный упрочняющий слой является практически цельной конструкцией, спайка осуществляется без необходимости зачистки и применения специального инструмента.

Трубы, армированные стекловолокном для отопления, отличаются высокими теплоизоляционными свойствами, благодаря чему теплопотери сведены к минимуму.

Следующими характеристиками, укрепленные различными материалами изделия обладают в равной степени:

• поливинилхлорид не выделяет вредных веществ ни в холодном виде, ни при нагреве, не токсичен и безопасен;
• материал хорошо переносит воздействие активных химических соединений, устойчив к агрессивному влиянию недостаточно очищенного теплоносителя;
• условия нормальной эксплуатации от 10 °С до 95 °С, при этом кратковременное превышение температуры может привести к незначительным провисаниям трубопровода, но без появления деформаций.

Производители

Fırat Plastik AS. Турецкий производитель, предлагающий широкий ассортимент трубной продукции из полипропилена, упрочненных стекловолокном либо алюминием, все необходимые для их соединения фитинговые крепления.

PPR трубы производства Fırat Plastik могут эксплуатироваться в диапазоне температур от -20 до 95 °С.

Отдавая предпочтение изделиям этой марки, следует знать, что они не должны храниться на открытых площадках на протяжении более 180 дней. Причина – отсутствие стабилизатора устойчивости к УФ-излучениям.

FV-Plast. Чешский производитель предлагает три линии, предназначенные для различных условий эксплуатации:

• Classic – трубы цельные, с толщиной стенок 2,7–18,3 мм при наружном диаметре от 16 до 110 мм;
• Stabi – трубная продукция, армированная алюминиевой фольгой, сечением 16–110 мм и толщиной стенок 2,7–16,3 мм;
• Stabioxy PP-RCT – трубы с алюминиевым слоем, обладающие максимальной устойчивостью к воздействию высоких температур и давлению, с низким температурным расширением и повышенным объемом потока рабочей среды.

FASER. Производитель, гарантирующий стабильно высокое немецкое качество изделий. Наилучшие характеристики трубной продукции достигаются за счет применения только высококачественных материалов и армирования стекловолокном.

Трубы этой марки отличаются минимально возможным тепловым расширением. Также выпускаются и всевозможные фитинги, требующиеся для монтажа трубопроводов.

WAVIN Ekoplastik. Еще один, обладающий отменной репутацией производитель из Чехии. На российском рынке можно купить трубную продукцию трех видов:

• Stabi с алюминиевым защитным слоем;
• Fiber с упрочнением стекловолокном;
• PPR – цельные трубы.

VALTEC. Совместное российско-итальянское предприятие. Отличается широким сортаментом выпускаемых труб из полипропилена и крепежных частей:

• цельные ППР трубы;
• изделия, укрепленные сплошным алюминиевым поясом;
• со стекловолоконным защитным слоем, способные без последствий переносить кратковременные превышения допускаемого давления и температуры;
• фитинги и арматура.

Вывод

Полипропиленовые армированные трубы можно назвать лучшим вариантом для устройства домашней отопительной системы. Главное – правильно выбрать тип изделия и грамотно произвести монтажные работы.

Видео по теме:

Водоснабжение, отопление в доме или квартире (автономное или централизованное) не обходится без применения труб. Многие помнят, как непривлекательно выглядят металлические трубы, их необходимо постоянно красить, обслуживать и все равно в любой момент они могут подвести владельца жилья, поскольку со временем они реагируют на перепады температур и давления все хуже.

Металл довольно быстро изнутри покрывается накипью, что значительно замедляет движение горячей воды и, как следствие, снижает теплоотдачу. Вероятно, все минусы металлических труб натолкнули ученых, инженеров и технологов на разработку и внедрение новых моделей труб, изготавливаемых из современных материалов по передовым технологиям.

Сегодня полипропиленовыми трубами уже никого не удивишь. Они прочно вошли в наш быт, и уже вряд ли найдется владелец жилья, который захочет поменять старые металлические трубы на такие же новые.

Преимущества нового материала

Армированный полипропилен — это современный высокотехнологичный материал, который с успехом используется при изготовлении трубопроводов. Он гораздо легче металла, отличается эластичностью и высоким уровнем химической и коррозийной стойкости. Кроме того, материал экологически безопасен.

Трубы из полипропилена армированные имеют довольно низкую стоимость и их монтаж не слишком сложен даже для непрофессионалов. Нельзя не отметить, что трубопроводы из этого материала привлекательны внешне и очень редко дают протечку. Такая неприятность может случиться только из-за ошибок, допущенных при монтаже.

Кроме внутридомовых систем отопления и водопроводов, армированный полипропилен используется в системах канализации, вентиляции, наружном водоснабжении, в сельском хозяйстве и промышленности. Существует две разновидности этого материала. Достоинства и недостатки каждой из них мы рассмотрим в этой статье.

Виды

Полипропилен представляет собой пластик с высоким коэффициентом теплового расширения. Температура его плавления +175 °C. Однако размягчается он уже при более низких температурах (+140 °C). Труба, изготовленная из такого материала, будет гарантированно работать при температуре не выше +95 °C.

В результате воздействия высокого давления и горячей воды она может деформироваться. Чтобы увеличить прочность, а также снизить уровень линейного расширения труб из этого материала, их армируют стекловолокном или алюминием. Армирование — это просто своеобразный жесткий каркас, который не позволяет трубе увеличиваться ни в длину, ни в ширину. Для сравнения представим вам коэффициенты линейного теплового расширения труб до и после проведенного армирования:

• полипропилен неармированный — 0,15 мм/мК, около 10 мм на 1 метр при температуре 70 °C;
• армированный алюминием — 0,03 мм/мК, до 3 мм на один метр;
• стекловолоконное армирование — 0,035 мм/мК.

Полипропилен, армированный стекловолокном

Материал представляет собой трехслойный композит. В нем средний слой стекловолокна сваривается с полипропиленом соседних слоев. В результате получается очень прочная конструкция, обладающая гораздо меньшим коэффициентом теплового расширения в сравнении с исходным материалом. Благодаря монолитности пропилен, армированный стекловолокном, не расслаивается.

Трубы, изготовленные из этого материала, имеют большую упругость. Это обеспечивает изделиям гибкость, которая значительно облегчает монтаж. Сокращается и время установки конструкции, поскольку перед сваркой таких труб не надо предварительно зачищать алюминиевый слой.

Полипропилен, армированный алюминием

В этом случае армирование производится из перфорированной или цельной алюминиевой фольги толщиной от 0,1 до 0,5 мм. Фольгу располагают внутри и снаружи между слоями пластика. Соединяются слои с помощью специального клея. Когда фольга находится снаружи, под тонким декоративным слоем пластика, ее до сварки с фитингом зачищают от слоя алюминия, чтобы исключить контакт металла с водой и обеспечить хорошее качество сварки во избежание протечек.

Цельный слой фольги не дает возможности кислороду поступать в теплоноситель. Его избыточное количество зачастую приводит к коррозии отопительных приборов. Однако, фольга, обладающая совершенно гладкой поверхностью, не всегда может обеспечить довольно прочное соединение с пластиком. Для этого используется специальный клей и требуется строгое соблюдение технологического процесса, иначе молекулы воды проникают через стенки, накапливаются под слоем алюминия и на поверхности могут образовываться пузыри.

Именно поэтому полипропилен, армированный алюминием, в последние годы выпускается с использованием перфорированной фольги. В ней имеются отверстия, равномерно расположенные. Слои пластика в этом случае скрепляются между собой надежно. Проницаемость кислорода в такой конструкции немного увеличивается, но при этом она остается в пределах нормы.

В последние годы появились трубы, в которых алюминиевый слой расположен между двух слоев пластика. Такой метод изготовления обеспечивает малую степень проницаемости кислорода и более низкий коэффициент расширения. Некоторые производители уверяют, что такие трубы не нуждаются в предварительной зачистке. Однако специалисты-монтажники считают, что для того чтобы обеспечить хорошее качество сварки, их следует торцевать. В противном случае слой алюминия будет контактировать с водой, и со временем это вызовет коррозию металла и расслоение конструкции. Труба полипропиленовая, армированная алюминием, торцуется с помощью специальных насадок на перфоратор.

Отопление

Армированный полипропилен для отопления (точнее, трубы из этого материала) — это поистине гениальное изобретение, которое очень популярно среди владельцев жилья. Их можно монтировать как в многоквартирном доме, так и в частном секторе.

Какие трубы выбрать для отопления?

В наши дни используется два вида труб для отопления, которые состоят из трех либо пяти слоев. В трубе трехслойной армированным является средний слой. Он может быть выполнен из алюминия или стекловолокна. Несколько иначе устроены пятислойные трубы для отопления. Полипропилен армированный используется в двух слоях — наружном и внутреннем. Кроме того, имеется слой стекловолокна (или фольги) и две прослойки из термостойкого клея.

Маркировки и обозначения

Все трубы маркируются, на корпус наносятся буквенные и цифровые обозначения, которые позволяют определить, каким именно материалом проводилось армирование. Труба из полипропилена, армированная алюминием, маркируется аббревиатурами PPR-AL-PPR. Такие изделия делятся на несколько групп:

• перфорированный алюминий находится в центре и по всему этому слою расположены круглые небольшие отверстия;
• сплошное алюминиевое армирование (без отверстий);
• пятислойные трубы.

Алюминиевый (армированный) слой может иметь разную расцветку. Как правило, она не несет информации о характеристиках и качестве изделия, поэтому не стоит уделять ей большого внимания при покупке.

Случается, что в маркировке бывает заменено обозначение PPR на PEX. Это говорит о нескольких разных структурах слоев. Начальные буквы в таком сочетании обозначают наружный слой, затем следует алюминий и завершает обозначение внутренний слой.

Недостатки алюминиевого армирования

Трубы, имеющее внешнее армирование, более популярны благодаря их доступной цене. Но они имеют и недостатки. При установке требуется зачистка слоя алюминия на длину соединения с фитингом. Кроме того, при установке либо неаккуратной эксплуатации у такой трубы можно повредить внешний армирующий слой, что впоследствии скажется на техническом состоянии конструкции.

Труба из полипропилена, армированная алюминием внутри, более прочная. Она не нуждается в сложной подготовке при монтаже. Но необходимо учитывать другую особенность соединений – для надежной и плотной спайки следует качественно выполнить торцевание краев деталей, иными словами, срез трубы должен быть максимально ровным и строго вертикальным, в противном случае соединение во время эксплуатации преподнесет неприятный сюрприз. После того как отопительная система будет заполнена, давление будет выдавливать воду даже сквозь малейшие зазоры.

Трубы со стекловолоконным армированием

Эти изделия маркируются — PPR-FB-PPR. Это означает, что они изготовлены многослойным методом, в котором армированный слой (стекловолокно) находится в центре. Нередко такие трубы называют стеклопластиковыми. Как и слой из фольги, прослойка из стекловолокна может быть разных расцветок. На срезе трубы это отлично видно. Но и в этом случае цвет не является признаком качества или других технических характеристик изделия и не влияет на эксплуатацию.

Многие специалисты считают, что полипропилен, армированный стекловолокном, для отопления — это идеальное решение. Главным преимуществом таких труб является более простой и быстрый монтаж, им не требуется калибровка и зачистка. Таким образом можно значительно сэкономить время. Труба из полипропилена, армированная стекловолокном, не расслаивается, поскольку имеет монолитное строение: стекловолокно просто впаяно в полипропилен.

Несмотря на то что производители утверждают, что такие трубы практически не имеют недостатков, они немного лукавят. К слабым местам таких труб можно отнести несколько большее расширение при нагреве, если сравнивать их с трубами, армированными алюминием. Однако по мнению монтажников, это несущественный минус этих изделий, и они остаются более популярными, чем трубы с алюминиевым слоем.

Диаметры труб

Итак, для создания водопровода или системы отопления вы выбрали армированный полипропилен. Диаметры труб какого размера понадобятся вам в этом случае? Производители выпускают армированные трубы в огромном диапазоне: от 16 до 1200 мм в диаметре. Однако, для бытовых систем водоснабжения и отопления используются трубы от 16 до 32 мм, для канализации (внутренней) – 40, 50 или 110 мм в диаметре. Самые большие полипропиленовые трубы используются при монтаже канализационных наружных трубопроводов многоэтажных домов и даже целых микрорайонов.

Для холодного водоснабжения в жилых помещениях выбор диаметра труб зависит от количества точек водоснабжения и протяженности трубопровода. Как правило, подводящая труба имеет диаметр 32 мм, для разводки в квартире наружный диаметр колеблется от 16 до 20 мм.

Комплектующие детали

При монтаже армированных полипропиленовых труб используются различные фигурные комплектующие элементы для соединения. Все они определяются заранее по чертежу разводки отопления или водопровода. К таким необходимым деталям относятся: фитинги и тройники, отводы и муфты, запорная арматура и прочее. Их подбирают в зависимости от диаметра труб и их характеристик. К примеру, нельзя приобретать для установки в отопительные контуры комплектующие для холодного водоснабжения.

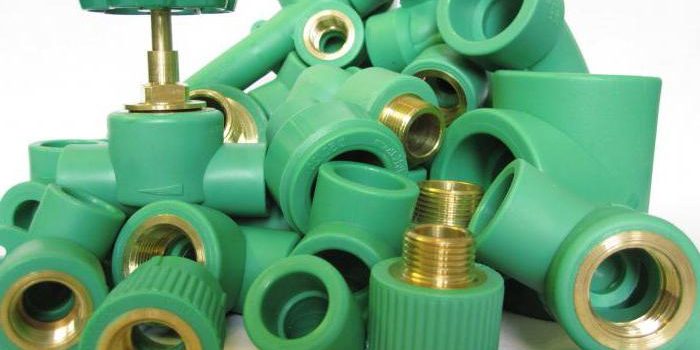

Для соединения с иными участками системы, выполненными из других материалов, используют специальные изделия со впрессованными металлическими резьбовыми вставками либо с накидными гайками.

Производители полипропиленовых армированных труб

Не секрет, что при покупке труб немалое значение имеет выбор хорошо зарекомендовавшего себя на российском и международном рынках производителя. Сегодня мы представим некоторые популярные бренды, специализирующиеся на такой продукции.

FV Plast (Чехия)

Компания специализируется на производстве труб из полипропилена для отопления, горячего и холодного водоснабжения, отопления. Продукция компании выпускается только в сером цвете с алюминиевым и стекловолоконным слоем.

«Метак» (Россия)

Предприятие производит различную продукцию из полипропилена, в том числе и армированные стекловолокном трубы под маркой «Метак Fiber». Продукция компании идеально подходит для сильно нагруженных систем отопления.

Banninger (Германия)

Немецкая компания производит великолепную продукцию, отличающуюся высочайшим качеством и надежностью в эксплуатации. Покупатель легко найдет ее на витринах магазинов по изумрудно-зеленому цвету.

В заключение хотелось бы порекомендовать нашим читателям не покупать армированный полипропилен неизвестных компаний, которые даже не указывают название своего бренда на маркировке. Сэкономив небольшую сумму при покупке, вы можете потерять значительно больше денег (нервов, времени), когда некачественная продукция вас подведет. А случается это, как правило, в самый неподходящий момент.

Используемые источники:

• https://infotruby.ru/polipropilenovye/armirovannaya-alyuminiem
• https://eurosantehnik.ru/kakoj-polipropilen-luchwe.html
• https://mr-build.ru/santehnika/truba-polipropilenovaya-armirovannaya-alyuminiem.html
• https://profiteplo.com/truby/131-armirovannye-polipropilenovye.html
• https://fb.ru/article/300691/chto-takoe-armirovannyiy-polipropilen-armirovannyie-polipropilenovyie-trubyi-dostoinstva-i-nedostatki
