При монтаже традиционной системы отопления постоянно возникает проблема с радиаторами. Хочется их запрятать куда подальше, чтобы они не выделялись и не портили своим видом интерьер.

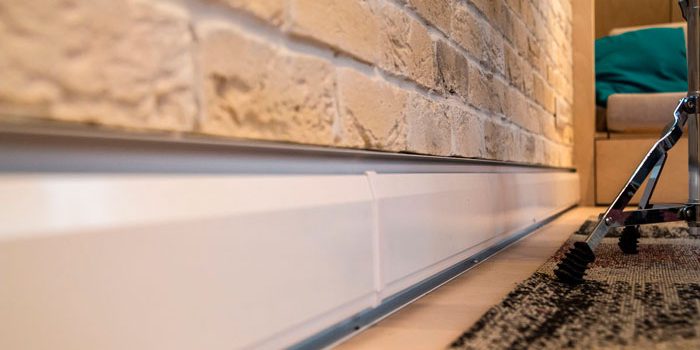

Внешним видом он совсем немного отличается от обычного. Его высота составляет от 14 до 20см, ширина около 3см. С такими габаритами подобная система без проблем впишется в любой интерьер.
Хватает ли такого источника тепла для полноценного обогрева дома и квартиры? Вполне. Несмотря на маленькие размеры, не забывайте про его длину.
Так, в комнате до 20м2 при установке плинтуса вдоль трех стен, общая площадь подобного обогревателя достигает 2м2. При этом тепло излучают вовсе не эти квадратные метры, а нечто другое.
Чтобы выяснить что именно, давайте подробнее изучим принцип работы теплого плинтуса и узнаем все подробности о его эффективности.
Что такое теплый плинтус и как он работает</h2>
Теплый плинтус отличается от радиаторов отопления тем, что он как бы нагревает всю стену и образует таким образом тепловую завесу или экран.
Тепло моментально распределяется равномерно по всей комнате, а не только возле окон.
Причем такая система подходит для любого типа пола. Воздух в комнате не перегревается, не сушится и не поднимает пыль.
Многие ошибочно полагают, что подобное отопление обогревает комнату конвекцией. Что-то наподобие напольных конвекторов.
Однако это вовсе не так. Дело в том, что конвекционные потоки теплого воздуха от плинтуса, вносят свой вклад в нагрев помещения всего на 20-30%.
Основное тепло дает прогретая стена.
Вы получаете внутри дома своеобразные огромные батареи от пола до потолка. Поэтому в помещениях, где невысокие потолки и находится минимум мебели, эффективность системы максимальная.
На кухне ее лучше монтировать под гарнитур, который имеет высокие ножки.
Часто ее рекомендуют использовать вместо напольных конвекторов для панорамных окон. Однако имейте в виду, полную компенсацию тепловой бреши в таком месте, плинтусом не создать!
Все дело в лучистой энергии. В отличие от стен, здесь вы не заметите эффекта накопления и распространения тепла. Оно не будет «прилипать» к стеклу, а сразу же будет уходить наружу.
А вот с задачей просто устранить дискомфорт при нахождении рядом с холодным окном, плинтуса успешно справляются.
Вся система работает на эффекте Коанда. В 1910 году этот румынский авиатор, пытаясь усовершенствовать самолетные двигатели, применил специальные пластинки, которые должны были отразить тепловой поток от фюзеляжа, дабы тот не загорелся.
Однако он получил прямо противоположный эффект. Теплый воздух не отражался, а наоборот, как бы облизывал фюзеляж. Как этот эффект используется в системе теплых плинтусов?
Нагретый поток воздуха от них поднимается вдоль стены. При этом его скорость снизу, больше, чем скорость сверху.
То есть, чем дальше от поверхности стены он отходит, тем меньше его интенсивность и скорость. И здесь нам нужно вспомнить закон Бернули с трубами разного сечения по которым движется жидкость или газ.
Он гласит, что минимальная скорость потока и максимальное давление среды будет на участке трубы с большим сечением, и наоборот. То есть, чем быстрее движется поток, тем меньше в нем давление.
Применительно к теплому плинтусу это означает, что потоки воздуха, которые движутся возле стены, будут иметь давление меньше, чем на некотором удалении от нее. За счет этого перепада давления и возникает сила, которая как бы прижимает теплый воздух к стенке.
Поэтому с плинтусным отоплением в первую очередь греется стена, а уже от нее нагреваются все предметы в помещении. Реальный прогрев стен ощущается на высоте до 1,5 метра.
Вот так выглядит в тепловизоре термограмма распределения тепла по поверхности, нагретой плинтусом.
Как понимаете, конвекция здесь не играет существенной роли. Главным фактором выступает именно излучение от нагретой стенки. Так называемая лучистая энергия, как в инфракрасных обогревателях и картинах.
Поэтому нагретая стена и создает тепловой комфорт радиационного баланса, который не способна создать обычная батарея.
Экономия и законы физики</h2>
Однако не все здесь так радужно, как кажется на первый взгляд. Если у вас греется вся стена, то и теплопотери от нее увеличиваются.
А значит ее нужно изначально делать теплоемкой и стремиться к максимальной теплонепроницаемости.
Вот, например, известная из курса физики формула расчета теплопотерь:
Где:
Из этой формулы становится ясно, от чего в первую очередь зависят теплопотери. R – как с батареями, так и с плинтусом у вас не меняется. Стена то, одна и та же.
А вот параметры в числителе будут другими. Чем больше разница температур (T), тем больше теплопотери. Допустим, при нагреве от батарей возле окна, стена будет условно иметь t=20C.
Температура по стене от радиатора до дальней точки (в углах) распределяется по градиенту. Участки стен справа и слева от окон вообще не прогреваются.
Если же всю стену внутри дома нагреть теплым плинтусом, от того же самого котла с той же самой температурой теплоносителя, то стена прогреется уже больше. Условно до +25С, а значит согласно формуле, возрастет разница в числителе, и увеличится теплоотдача через стены.
Получается, что чем больше тепла вы теряете, тем больше придется его возмещать. Неважно каким способом это тепло нагоняется в комнату – радиаторами или термоплинтусами.
В итоге существенной экономии и суперэнергоэффективности здесь не будет.
То же самое относится и к площади — S. Поверхность, подогреваемая плинтусом, гораздо больше поверхности, расположенной непосредственно за радиатором.
Немного улучшить ситуацию получится, если греющий плинтус размещать не только на внешних стенах дома (как с радиаторами), но и на его внутренних перегородках.
Большая часть тепла вырабатываемая в этом случае будет оставаться в доме, а не пытаться тут же уйти на улицу. Небольшой подогрев наружных стен полезен не только в качестве источника отопления, но и для самого здания. Сырость как таковая полностью исчезает.
Учитывая все вышесказанное, многие поэтому и воспринимают подобные инновации со скепсисом. Есть давно проверенные и понятные способы – те же радиаторы под окнами, либо теплый пол в стяжке.
Все остальные ухищрения обходятся слишком затратно либо на этапе строительства, либо в процессе эксплуатации и ремонта.
Можно ли полноценно пережить зиму с подобными термоплинтусами? Да, безусловно. При наличии достаточного погонного метража и соответствующей температуры теплоносителя.
И многочисленные отзывы на форумах это подтверждают. Для прогрева дома в самые холодные зимние дни, температуру отбора теплоносителя в коллекторе теплых плинтусов нужно будет держать в районе 75С. В обычные дни достаточно 50-70С.
Чем выше температура, тем больше вы получите лучистой энергии. При снижении ее до уровня 45С и ниже, теплый плинтус превращается в подобие миниконвектора, который греет преимущественно потоками воздуха.
Поэтому не ждите от термоплинтусов каких-то нереальных цифр экономии. Ее не будет. Теплый пол в этом отношении гораздо выгоднее.
Тем не менее, система получила свое широкое применение и некоторые потребители активно ее используют как в качестве основного, так и дополнительного источника отопления своей квартиры или отдельных комнат в доме.
Виды теплого плинтуса</h2>
Сам теплый плинтус собирается из отдельных греющих модулей. Есть два варианта:
- жидкостный
- электрический
При жидкостном не важно от какого источника поступает теплоноситель – твердотопливный, газовый или электрокотел.
Это может быть даже низкотемпературный источник на основе теплового насоса.
Имея подачу всего в 40 градусов, с плинтусами можно добиться съема тепловой мощности в районе 50Вт на 1 метр. Вот таблица зависимости мощности теплоотдачи от температуры жидкости для наиболее распространенного у нас плинтуса марки Мистер Тектум:
Особенности монтажа</h2>
Для создания водяной системы вам обязательно потребуется коллектор и циркуляционный насос. Такая система подразумевает высокую скорость прогона жидкости.
Поэтому с естественной циркуляцией система малоэффективна. Насос должен уметь адаптироваться к изменению объемов протока. Вдруг вы вручную или автоматика на коллекторе отключит какой-то контур.
Теплоноситель проходит через специальные греющие модули с двумя медными трубками и ламелями в качестве ребер. Именно ламели, а не трубки выступают в качестве основного источника тепла.
Поэтому, если вы вдруг решили собрать такую систему своими руками, в первую очередь озадачьтесь каким образом напаять все эти ребра. Чем их будет больше, тем лучше.
Стандартная длина модуля для теплого плинтуса Mr.Tektum – 2,5 метра. Диаметр трубок всего 16-20мм.
Подключение и соединение трубок выполняется методом пайки, либо через специальные переходники и фитинги.
Отдельные комнаты желательно подключать разными контурами. Рекомендуемая длина – 15-16м. В первую очередь имеется в виду комнатные петли, а не длина всей задействованной трубки. Ведь именно на модулях с ламелями происходит наибольший теплосъем.
На большую комнату частенько заводят сразу два контура. Не сравнивайте их с теплыми полами, там допустимая длина контура раза в три-четыре больше. Объясняется это разными температурными диапазонами работы.
Длина контура ограничивается условием падения температуры (не более 5 градусов). Если обратка будет значительно холоднее, то она попросту будет охлаждать часть ламелей. Что критично скажется на общей теплоотдаче.
При электрическом варианте в модуль закладывается кабель и греющий элемент – ТЭН.
Тепловая мощность подобной системы на ТЭНах составляет около 200Вт/м.п. Для водяной все зависит от выставленной температуры на котле или коллекторе.
Электрический вариант в отличие от жидкостного может отрицательно сказаться на сушке воздуха. Голый ТЭН обычно нагревается до температур гораздо больших, чем трубки “водяных плинтусов”.
Поверх модулей устанавливается алюминиевый короб. Его можно подобрать любой расцветки и тогда он вообще сольется с интерьером комнаты.
Короб элементарно снимается, благодаря чему у вас всегда есть доступ к его внутренним элементам.
То есть, система полностью ремонто-пригодная и удобная в эксплуатации.
В европейских странах инновационная система плинтусного отопления используется уже более двадцати лет, но в Восточную Европу она пришла относительно недавно и всё ещё считается причудливой новинкой. Тем не менее она весьма функциональна, удобно устроена, занимает немного места и обогревает ту самую часть дома, которая всегда охлаждается — пол. С её установкой проблема вечно мёрзнущих ног решается раз и навсегда.
1 Внутреннее устройство и виды термоплинтуса</span></h2>
Этот обогревательный прибор получил своё название неспроста. Он протягивается вдоль стен над полом и обычно достигает не более 14 сантиметров в высоту и 3 сантиметров в длину, благодаря чему он может быть даже компактнее всем привычного деревянного плинтуса.
Если заглянуть внутрь конструкции, то можно увидеть что-то наподобие мини-радиатора, уменьшенного в масштабе и более растянутого. Изготавливается он из наиболее теплопроводных материалов: латуни, алюминия или меди.
Система отопления «тёплый плинтус» обычно помещается внутри алюминиевого короба, в котором располагается нагревающий элемент. Он представляет собой две трубки из меди, на которые нанизаны пластинки (ламели), сделанные из меди, алюминия или латуни. Отдельные модули конструкции соединяются между собой при помощи обжимных гаек или медной пайки, а в углах используются поворотные детали из меди или полиэтилена.
Существует два основных вида плинтусных систем отопления, различающихся видом теплоносителя:
- электрические — они состоят из параллельно подключённых друг к другу трубчатых электронагревателей (ТЭНов), которые управляются терморегулятором со встроенным температурным датчиком, фиксирующим степень нагревания воздуха;
- жидкостные, или водяные, — внутри них циркулирует антифриз или вода — примерно 0,34 литра на погонный метр жидкости температурой 50−85 градусов Цельсия, регулируемой автоматически или вручную.
К стене прямо над полом крепится алюминиевая пластина, на которую крепятся нагревающие модули. Снаружи конструкцию закрывает такая же пластина. Сверху и снизу расположены щели, в которые заходит холодный воздух, нагревается и выходит наружу.
Теплоноситель движется из распределительного коллектора, в котором сосредоточена вся техника, регулирующая работу системы: сливные и отсечные краны, термометры, воздухоотводчики, счётчики расхода, манометры и прочие устройства. Безопасным считается нагрев плинтуса до отметок в 40 градусов Цельсия, хотя максимальная цифра составляет 80 градусов, а воздух при этом прогревается до 20−24 градусов.
‘ >Что такое Теплый плинтусРекомендуемСистема и элементы вентиляции кровли на крыше дома
2 Используемый принцип обогрева</span></h2>
Видов отопления существует два: панельно-излучающее и конвекционное. Первый вид — самый древний, использовавшийся ещё в старинных печах. Его принцип работы заключается в том, что первыми разогреваются предметы, а уже от них нагревается воздух.
Второй вид работает наоборот: отопительный прибор нагревает воздух, после чего от него прогреваются все предметы в помещении. Таков принцип работы многих современных обогревателей — например, радиаторных батарей.
Производители утверждают, что в термоплинтусах используется панельно-излучающая схема: по их словам, наиболее полезная и оптимальная. Тепло поднимается по периметру стен, равномерно их прогревая, после чего они начинают излучать инфракрасное излучение — полезное, не высушивающее воздух и не поглощающее кислород. Конечно, если бы так и было, отопление в плинтусах было бы признано однозначно лучшей системой нагрева помещения.
Однако в реальной жизни всё несколько расходится с этими расчётами. Стены нагреваются максимум до 26−30 градусов Цельсия, а для теплоотдачи эта температура должна быть гораздо выше. Следовательно, помещение они не нагревают. Как же происходит процесс обогрева в этом случае?
На самом деле, тёплый плинтус тоже принадлежит к конвекторным батареям. От него исходят волны прогретого воздуха, одновременно и поднимающиеся вдоль стен, и идущие вглубь помещения. Хотя это звучит не так идеально, как со слов рекламщиков, но полученный эффект всё равно очень даже приятен. Прогретые стены надёжно защищены от грибка и плесени, а нагревать весь воздух равномерно и не нужно. Внизу, там, где нижняя часть тела мёрзнет сильнее всего, поддерживается приятный тёплый климат, а наверху, ближе к голове, остаётся свежий и прохладный воздух.
РекомендуемДвухтрубная система отопления частного дома
3 Монтаж плинтусного отопления</span></h2>
Перед покупкой необходимого оборудования нужно создать план установки: какие радиаторы и где будут располагаться, как много их нужно и какой они будут мощности. При наличии подготовленных точек подключения смонтировать такую систему можно довольно быстро.
Для этого понадобятся:
- перфоратор или дрель с ударной функцией;
- пассатижи;
- молоток;
- кусачки;
- ножницы для пластика;
- набор разводных ключей.
Установка разных типов термоплинтуса проводится по-разному, поэтому стоит рассмотреть их по отдельности.
РекомендуемЛучевая система отопления для частного дома
3.1 Сборка электрического плинтуса</span></h3>
Этот тип нагрева обычно используется в тех местах, где возможна подводка электропитания нужной мощности. Кроме того, он может применяться как дополнительный в небольших помещениях, где высокая мощность и не нужна.
Перед началом монтирования нужно установить в электрощитке дополнительный автоматический выключатель для системы обогрева. Распределительную коробку нужно разместить неподалёку от системы термоплинтуса. Она должна висеть в 4−6 сантиметрах над полом. После этого к ней необходимо подвести электропитание.
На стену нужно наклеить изоляционную ленту. Затем можно начинать основной фронт работ — установку алюминиевых профилей: нижнего и верхнего. На верхнем нужно разместить держатели вдоль стены на расстоянии не менее 15 сантиметров от углов с промежутками в 40 сантиметров. После этого монтируется терморегулятор, который желательно установить на высоте не менее полутора метров и на расстоянии не менее двух метров от модулей плинтуса.
Затем нужно установить в плинтус ТЭНы. Они крепятся при помощи держателей так, чтобы между ними и стеной оставалось некоторое расстояние, полностью прилегать к ней они не должны. Отдельные модули соединяются между собой при помощи термостойкого силового кабеля, покрытого силиконом. При подключении модулей используется трёхжильный кабель: жёлтый провод — заземление, синий — ноль, коричневый — фаза. В этом случае заземлять систему нужно обязательно. После окончания монтажа можно закрыть систему сверху пластиковым коробом.
Для безопасности и лучшей функциональности в дальнейшем рекомендовано доверять подключение системы лишь профессиональному электрику, который способен правильно замерить все показания и настроить приборы. Так как этот тип плинтусного отопления электрический, при его неправильной установке возможны опасные последствия.
‘ >Монтаж электрического теплого плинтуса
3.2 Установка водяной системы</span></h3>
Монтаж водяного плинтусного отопления начинается с измерения расстояния от распределительного коллектора до самой батареи. Для их связи нужно отрезать две длины соединительной трубы с запасом в 20 сантиметров, а также две длины защитной трубы. После этого первая вставляется во вторую, а их концы заматываются клейкой лентой. Это позволит защитить трубы от грязи.
Натягивать трубы во время прокладывания их по полу не нужно, они должны лежать свободно. Лучше всего проложить их так, чтобы рядом можно было проложить ещё несколько, если нужно будет их нарастить. Затем следует закрепить их монтажными лентами и покрыть защитным раствором. Концы труб выводятся в подходящем месте и фиксируются цементом. Они должны быть расположены на высоте примерно 6 сантиметров от пола и в 15 сантиметрах от угла или края стены.
Следующий этап начинается с наклеивания изоляции по длине радиатора и протягивания алюминиевой кромки, закрывающей стыки пола и стены. Её можно либо приклеить, либо привинтить. Как и в случае с электрической системой, после этого нужно закрепить на верхней линии профиль и надеть на него держатели на расстоянии 15 сантиметров от углов и 40 сантиметров друг от друга.
Чтобы соединить трубы и нагревательные элементы, можно воспользоваться специальными муфтами, оснащёнными прокладками, втулками и гайками. Для проведения конструкции по углам удобно использовать специальные поворотные трубки углом в 90 градусов, а в торцах — заглушки и поворотные трубки углом в 180 градусов. Для соединения разных термосекций существуют специальные проводники.
После соединения отдельных секций обогревателя нужно аккуратно вдавить их в держатели. Потом можно приступить к декоративному оформлению плинтуса и надеть все внешние защитные панели. Их крепят шурупами или защёлкивают.
Заключительный этап — проведение тестов системы. Её подключают к коллектору, наполняют водой и проверяют, как она будет работать при штатном и максимальном давлении. Вода обычно закачивается в прибор либо из центральной системы отопления, либо из котла при помощи циркуляционного насоса.
Если всё было сделано правильно, термоплинтус начнёт работать. Если где-то обнаружатся подтёки, нужно получше закрутить соединения гаечным ключом.
‘ >Монтаж водяной системы плинтусного отопления
4 Положительные и отрицательные стороны</span></h2>
Так как подобные способы обогрева не получили широкого распространения в странах СНГ, то услышав про них, человек может либо загореться идеей поскорее их установить, либо проникнуться скептицизмом. Правда, как обычно, лежит между этими двумя крайностями.
Преимуществ у тёплых плинтусов действительно немало:
- относительно быстрая и лёгкая разводка;
- устранение проблем с отсыреванием пола и стен, приводящим к образованию плесени;
- положительно воздействующее на человека инфракрасное излучение;
- более равномерное распределение тепла по помещению, чем у традиционных отопительных систем, и отсутствие скапливания горячего воздуха у потолка;
- компактность приборов, за счёт чего они легко вписываются в любой интерьер;
- отсутствие образования пылевой взвеси при работе;
- экономия энергии за счёт того, что элементы не требуют сильного нагрева;
- лёгкость в ремонте каждой из частей системы;
- гибкая регуляция температуры — в каждой комнате можно установить разные настройки;
- возможность использования жидкостного термоплинтуса для охлаждения квартиры — для этого в него нужно просто залить холодную воду.
Однако если бы отрицательных сторон у этого изобретения не было, оно давно уже стало бы куда более популярным. Но они имеются, и их немало:
- максимальная эффективность достигается лишь при длине контура не более 15 метров, а если его протянуть дальше, то отопление будет функционировать заметно хуже;
- из-за требований по плотному прилеганию радиаторов к стенам может быть повреждена отделка помещения;
- высокая стоимость элементов системы и дорогой монтаж — на втором можно сэкономить, если установить всё самостоятельно, но первое обусловлено материалами, из которых сделано оборудование;
- устанавливать накладки на радиатор запрещено, так как это может отразиться на теплоотдаче не в лучшую сторону;
- эффективность отопления зависит и от того, сколько в помещении мебели — если её слишком много и она стоит у стен, загораживая плинтусы, то это отразится на их работе.
Несмотря на то что современные технологии позволяют сделать потери тепла при таком типе конструкций довольно низкими, плинтусы используются для обогрева реже, чем другие виды радиаторов, так как они удобны не во всех ситуациях.
‘ >Теплый плинтус
5 Варианты применения и разнообразие дизайна</span></h2>
Этот вид обогрева используется не слишком часто, но довольно широко. Его можно применять и в оранжереях, и зимних залах, и в местах большого скопления людей — например, в бассейнах, концертных залах, спортзалах, музеях.
Подходит эта технология и для использования в частных домах. Она незаменима для владельцев угловых и торцовых комнат, особенно подверженных дуновениям ветра. Можно устанавливать её и в многоэтажках на лоджиях или балконах.
Лучше всего она проявляет себя в помещениях, где очень высокий потолок. Если использовать традиционную систему отопления, то весь горячий воздух уйдёт наверх, а внизу будет прохладно. Это легко исправить при помощи подогрева в плинтусе.
Варианты дизайна внешних панелей очень разнообразны, и есть модели на любой вкус: они могут быть гладкими на ощупь или же имитировать дерево, гранитный камень или мрамор, цвет тоже может варьироваться.
‘ >Теплый плинтус: описание, монтаж.Фото
Система теплый плинтус
Представьте себе обычный радиатор отопления в миниатюре, причем растянутый по всему периметру помещения. Именно так можно простыми словами описать конструкцию теплого плинтуса. Только материалы для производства этого радиатора используются самые теплопроводные – алюминий и медь. Нагревательный элемент представляет собой множество алюминиевых или медных пластин, прикрепленных к трубам с теплоносителем или греющим кабелем. Соответственно, плинтусная система отопления бывает двух видов:
- водяная;
- электрическая.
Нагреватель приделан к тыльной алюминиевой пластине, которая, в свою очередь, крепится к стене комнаты над самым полом. Сверху теплообменник закрывается лицевой алюминиевой пластиной, так что в целом вся система напоминает плинтус, только больших размеров. В нижней и верхней части собранного модуля предусмотрены прорези для циркуляции воздуха. Холодный поток, попадая сквозь нижнюю щель внутрь корпуса, проходит между пластинами нагревателя, после чего уходит наружу через верхнюю прорезь, как показано на рисунке:
Принцип обогрева помещения объясняется производителями плинтусных нагревателей следующим образом. Нагретый воздух, покидая теплый плинтус и подчиняясь эффекту Коанда, стелется вертикально вдоль стены, тем самым нагревая ее.
В свою очередь, стена равномерно обогревает комнату инфракрасным теплом по всей высоте, как это отображается на схеме в сравнении с традиционным радиаторным отоплением.Источником тепловой энергии в одном случае является теплоноситель, движущийся внутри теплообменников по трубам, а в другом – электрический греющий кабель, проложенный по такому же принципу.
Водяные радиаторы не могут быть включены последовательно по всему периметру, пока теплоноситель пройдет весь путь, он существенно остынет. Поэтому нагреватели включаются последовательно попарно, а подводки к ним присоединяются лучевым (коллекторным) способом, прокладываемые под полами. С электрическим кабелем дело обстоит проще, его можно присоединить к сети в 1—2 точках.
Производители и продавцы, предлагающие плинтусное водяное отопление, декларируют теплоотдачу тех и других изделий на уровне 200 Вт на 1 погонный метр. Только в случае с водяными системами температура теплоносителя для такой теплоотдачи должна составлять 65 ºС. Температура поверхности лицевой панели безопасна, – всего 40 ºС. Соединение теплообменников между собой и с распределительным коллектором осуществляется полимерными трубами, поставляемыми в комплекте.
Преимущества и недостатки: правда и вымысел
Поскольку часть заявленных производителем достоинств данных систем являются маркетинговым ходом, мы перечислим их со своими аргументированными комментариями:
Термоплинтусы греют помещение здоровым инфракрасным теплом, идущим от стен.
Судя по представленным данным, стена греется от потока воздуха, проходящего через теплообменники, представляющие собой настоящие плинтусные конвекторы. Температура стен в разных точках составляет 26—30 ºС, а при таком нагреве лучистая составляющая ничтожна, для этого нужна более высокая температура поверхности. Значит, комната просто равномерно прогревается от потоков теплого воздуха, восходящего вдоль всех стен, как и от радиаторов.
Плинтусное отопление эффективно и экономично из-за невысокой температуры теплоносителя.
Утверждение об эффективности противоречиво с точки зрения логики. Между нагревателем и помещением, по словам производителя, есть посредник – стена. Разве может повышаться эффективность системы при добавлении в нее посредника? Поскольку известно из практики, что отопление плинтусного типа вполне успешно может обогревать дом, то напрашивается вывод, что посредника в виде стены не существует. Конвекторы над полом просто нагревают воздух, что и сказано в предыдущем пункте.
Если заявленные показатели теплоотдачи корректны, то утверждение об экономичности верно. Простой пример: комната 4 х 5 м площадью 20 м2 и периметром 18 м требует 2 кВт тепловой энергии. 17 м термоплинтуса даст 17 х 200 = 3400 Вт или 3.4 кВт (мы отняли от периметра ширину дверного проема). Тепла выделяется в полтора раза больше чем требуется, значит, температуру теплоносителя можно снизить с 65 ºС до 40 ºС, а это экономия.
Нет плесени и сырости.
Наличие грибков в доме зависит в большей степени от приточно-вытяжной вентиляции, а не от отопления. Утверждение некорректно.
Система хорошо прогревает нижнюю зону помещения, как и теплые полы.
Утверждение верно, алюминиевые короба излучают инфракрасное тепло в ноги, что очень комфортно для людей.
Замечательно вписывается в любой интерьер.
Действительно, плинтусный короб для труб отопления прекрасно смотрится в помещении любого назначения. Единственный нюанс – мешает корпусная мебель, обогнуть ее никак не удастся. Еще одно утверждение об отсутствии пыли, возгоняемой конвективным движением воздуха от традиционных отопительных систем, мы обсуждать не будем, ибо данная система тоже конвективная. Но в целом этот новый вид отопления заслуживает внимания, поскольку соответствует самым высоким требованиям к дизайну интерьеров и абсолютно не занимает места.
Одна беда, она же и единственный недостаток, — значительная стоимость теплового и распределительного оборудования, а также его монтажа. Следует отметить, что плинтусная разводка труб отопления – чуть ли не самая дорогая из всех существующих водяных систем.
Рекомендации по монтажу
Еще одно неоспоримое достоинство плинтусного обогрева – быстрый монтаж, но только при наличии готовых подводок. Как мы уже писали, подводки прокладываются в полу либо могут выходить из стен соседних помещений. Но еще на стадии закупки оборудования нужно потребовать у торговых представителей тщательно подобрать нагреватели по мощности и правильно распределить их вдоль периметра комнаты.
Когда плинтусная разводка системы отопления завершена и концы труб (или электрических проводов) выведены в необходимых точках, то нужно просто установить и подсоединить теплообменники. Для этого сначала производится разметка, а потом установка тыльной панели или декоративных уголков (в зависимости от конструкции). Между стеной и корпусом нагревателя необходимо проложить слой теплоизоляции, он наклеивается в соответствии с фото.
Следующий шаг – монтаж кронштейнов для крепления пластинчатых конвекторов, что выполняется обычными дюбелями. Расстояние между кронштейнами не будет равномерным, его надо корректировать под крепление каждого теплообменника.
Далее, следует установка конвекторов и их подключение к водяным или электрическим сетям. Тут важно не перегибать трубы, подключать все аккуратно, используя комплекты соединительных деталей. Пары теплообменников стыкуются между собой напрямую с помощью муфт.
Последний этап монтажа своими руками – крепление лицевых панелей. Оно выполняется саморезами, предварительно на внутреннюю поверхность панели наклеивается теплоотражающая фольга, как изображено на фото:
Заключение
Нельзя сказать, что плинтусное отопление доступно широкому кругу домовладельцев. Слишком велика стоимость медных нагревательных элементов и прочих деталей системы. С другой стороны, оно экономично и эффективно, а главное, — превосходно гармонирует с интерьером.
Но ведь существуют и плинтусные системы разводки для скрытия труб, а для батарей – декоративные экраны. То есть, проблемы интерьера можно решить и при устройстве традиционного отопления, что обойдется гораздо дешевле.
Для обогрева частных домов чаще всего используется самый простой способ: установка циркуляционной обогревательной системы. Нагретый в бойлерной теплоноситель циркулирует по системе труб, нагревая своим теплом радиаторы, а они — воздух в помещении. Существенным недостатком таких систем, особенно, когда в доме живут маленькие дети, является то, что воздух возле самого пола прогревается недостаточно. В таком случае можно сделать плинтусное отопление своими руками, что станет лучшим дополнительным решением при отоплении частного дома. Плинтусные обогревательные сети классифицируются на два типа: Главные элементы водного плинтусного отопления — пластиковые, пропускающие кислород, трубки, распределяющий коллектор, плинтусные батареи. Плинтусная обогревательная система устраивается в дополнение к основному отоплению индивидуального дома лишь тогда, когда теплоноситель нагревается менее чем на 85°С, а давление в «централке» не превышает 3 атмосфер. Ограничения, которые следует учесть и при монтаже системы, налагаются в связи с возможностью возникновения гидравлического удара. При устройстве водяной плинтусной системы обогрева необходимо придерживаться таких указаний: Электрическое плинтусное отопление реализуется по более простой схеме. Главный элемент системы — специфический радиаторный блок с ТЭНом. Трубчатый электронагреватель ставится в нижнюю радиаторную трубку, а питающий кабель пускается в верхней. Такой вид плинтусного отопления нельзя применять в комнатах с повышенной влажностью воздуха. Питание системы осуществляется от стандартной розетки 220 В. Принцип действия плинтусных обогревателей во многом отличен от стандартных батарей, нагревающих воздух в помещении, благодаря, хорошо разогретому заключенному в них теплоносителю. Плинтусные радиаторы работают из-за наличия эффекта «прилипания» теплого воздуха к ближайшей поверхности, в нашем случае — к стене. Радиаторы располагаются по всему контуру комнаты либо лишь на некоторых зонах, но в любом случае по длине стен. ТЭНы упрятаны в негерметичные короба, имеющие внизу и вверху по две щели. В короб воздух просачивается через ближнюю к полу щель, прогревается до установленной температуры, но не распределяется в стороны, а распространяется по стене вверх. То есть, сразу нагревается не весь воздух в комнате, а лишь небольшая площадь стены около плинтуса. Затем тепло от стен поступает в воздух и обеспечивает равномерный обогрев всего помещения. Каждый из элементов плинтусной батареи должен обладать высокими показателями теплопроводности, а потому для их изготовления в большинстве случаев применяются медь и алюминий. Нагревать плинтусные радиаторы до максимальной температуры не имеет смысла — достаточно температуры 40°С. При таком нагреве температура поверхности стены оказывается на 2-4 градуса ниже, то есть полностью безопасна для детей и домашних животных. Установка плинтусных обогревателей имеет как свои достоинства, так и недостатки. К безусловным преимуществам можно отнести: Следует отметить, что водяная плинтусная система отопления может использоваться и для охлаждения комнат, для чего она заполняется холодной жидкостью. При этом во избежание появления конденсата на контурах важно выдержать оптимальную температуру жидкости на уровне, превышающем точку росы. Отопление плинтусного типа также имеет и свои недостатки, к которым следует отнести: Монтаж плинтусной системы отопления осуществляется практически так же, как и установка традиционной системы за исключением некоторых нюансов. Конечно, в таком важном вопросе лучше всего довериться опыту и мастерству профессионалов, но для сокращения финансовых затрат можно выполнить работу и самостоятельно. Электрическая система обогрева устроена практически так же, как и водная, только вместо теплообменника в ней установлены медные трубки. Такая система состоит из: Перед тем, как приступить к монтажу, следует определить требуемую мощность радиаторов — чтобы не купить слишком холодную или слишком теплую модель. В расчетах среднее значение мощности можно принять порядка 100 Вт/м2, но в зависимости от температуры в регионе проживания эта величина может быть изменена в меньшую либо большую сторону. Провода при монтаже стелить по полу не допускается! Они должны располагаться на расстоянии 1 см от уровня пола. Процесс установки системы можно разделить на несколько этапов. В первую очередь выполняется разметка стены. Между стеной и корпусом клеится теплоизоляционная лента. Затем для последующей прокладки кабелей сети на расстоянии 40 см друг от друга монтируются крепления. Теперь сеть можно подключить к питанию. Для этого используется терморегулятор, навешивающийся на расстоянии 1,5 м от пола. Перед тем как включить плинтусный радиатор отопления прибор следует проверить и отладить его работу. В завершении работ закрепляются внешние декоративные элементы. Для того чтобы установить радиаторы отопления водные потребуется: Работа начинается с установки коллектора и подключения его к основной отопительной системе. Сама система при этом может питаться от газового, жидкостного, электрического, твердотопливного либо универсального котла — значения тип отопителя не имеет, но при этом следует помнить, что давление в системе должно быть не более 3 атмосфер. Затем, беря за основу площадь помещения, нужно определить требуемую мощность радиаторов. При необходимости радиаторы плинтусного отопления можно взять с более высокими характеристиками, при этом установив их не на всех стенках, оставив свободное пространство для встраиваемой или корпусной мебели, а лишь на некоторых из них. Далее выполняется разводка труб. Прокладка их ведется по черновым полам, доходя до начала каждого контура. На контур, как правило, приходится две трубы — подача теплоносителя и «обратка». На этом этапе пригодятся переходники для подсоединения к батареям. При монтаже плинтусного отопления нельзя забывать о качественной и надежной теплоизоляции, укладывающейся между радиаторами и стенами. Затем необходимо закрепить основание, на которое устанавливается алюминиевый либо медный теплообменник. По окончании монтажа теплообменника можно переходить к, пожалуй, самому важному этапу — подключению системы. Теплообменники соединяются посредством угловых либо прямых переходников. Для недопущения протечек (например, при незапланированном повышении давления) соединительные гайки следует хорошо затянуть. После того, как монтаж контуров завершен, необходимо в обязательном порядке проверить герметичность системы. Наиболее просто способ — подать воду под давлением, заполнить полностью всю систему и заглушить ее. Если протечек не обнаружено, то можно запускать и проверять работу всей отопительной системы. На завершающем этапе каждый плинтусный отопительный радиатор украшается лицевыми декоративными панелями, а концевые участки закрываются специальными элементами — заглушками. Системы плинтусного отопления, разработанные уже достаточно давно, ранее были недостаточно распространены — в первую очередь из-за слишком больших теплопотерь. Современные строительные материалы позволяют избежать потери тепла, повысить надежность системы и продлить срок ее эксплуатации. Система отопления «теплый плинтус» позволяют обеспечить комфорт и уют в каждом доме, что особенно важно, когда в доме есть дети. Делая выбор в пользу того или иного вида плинтусного отопления, необходимо учитывать конструктивные особенности, преимущества и недостатки, технические характеристики каждого из них. Видео по теме:Содержание
Классификация плинтусного отопления
Принцип работы плинтусного обогрева
Преимущества и недостатки плинтусного отопления
Самостоятельный монтаж системы «теплый плинтус»
Электрическая система
Водяное отопление
Итоги по теме
Содержание статьи:
Чтобы преодолеть проблему неравномерного обогрева помещений, вместо традиционных способов предлагается более прогрессивный — плинтусная система отопления. Теперь не нужно устанавливать под окнами массивные радиаторы, потому что им на смену пришли теплые плинтусы, монтировать которые гораздо легче. Система отопления плинтусного типа с водяным либо электрическим способом подачи тепла — это уверенный шаг навстречу домашнему комфорту. Рассмотрим, как устроены плинтусные отопительные приборы.
Принцип работы плинтусного отопления
Отопление с помощью теплых плинтусов гарантирует равномерность прогрева всего помещения
В основе плинтусной системы отопления лежит особый способ установки составляющих ее элементов — у нижней границы стены. Таким образом, достигается возможность более рационально распределять тепловые потоки. Будучи установленными по всему периметру помещения, плинтусные конвекторы отопления передают тепло не столько окружающему воздуху, сколько непосредственно стенам, от которых, в свою очередь, нагревается и комнатный воздух. Рекомендуется расположение плинтусных радиаторов отопления преимущественно вдоль наружных стен, но возможна их установка и вдоль внутридомовых перегородок.
Обогревательные устройства настолько компактны, что по своему внешнему виду почти неотличимы от обычных плинтусов. Внутри каждого конвектора имеются теплообменные модули, которые, в зависимости от типа системы, бывают жидкостными или электрическими. Теплопроводность этих отопительных приборов близка к максимально возможной, поскольку их конструктивные элементы по большей части изготовлены из меди и алюминия. Нагревать радиаторы отопления плинтусные достаточно всего лишь до температуры 40–45 °С.
Монтаж системы плинтусного отопления может быть выполнен в виде подиума, на который устанавливают мебель
Корпуса устройств оснащены двумя рядами прорезей: через нижние внутрь поступает холодный воздух, а через верхние наружу выходит нагретый. Плинтусные конвекторы для систем электрического и жидкостного отопления устанавливают вплотную к стене, и тепло как бы струится снизу вверх по поверхности стены. В результате, судя по отзывам, плинтусное отопление обеспечивает более равномерный обогрев комнаты, по сравнению с обычными радиаторами.
Не следует путать два разных понятия: плинтусная разводка труб отопления и плинтусное водяное отопление. Первое из них означает один из способов подачи теплоносителя (снизу) к обычному радиатору, а второе — особый тип отопительной системы.
Вначале обратим внимание на особенности плинтусной разводки труб в традиционных системах водяного отопления.
Плинтусная разводка труб отопления
Пример надежной и эстетически привлекательной плинтусной разводки труб водяного отопления
Прокладывать трубопроводы от водонагревательного котла до радиаторов возможно разными способами: сверху или снизу, открыто вдоль стены или спрятав в штробах. Как вариант, можно смонтировать отопительные трубы в специальном коробе, прикрепленном к нижней части стены. Такой способ полускрытого монтажа называют плинтусной разводкой системы отопления. Для ускорения монтажных работ, производители рекомендуют приобретать готовые комплекты плинтусных разводок.
К примеру, плинтусная система монтажа трубопроводов отопления Simplex состоит из набора всех необходимых элементов, в составе которого прямые детали и углы, соединения и заглушки. Внешняя, облицовочная часть короба представляет собой аналог обычного пластикового плинтуса, цвет которого можно выбирать. Используемый для этого материал устойчив к постоянному воздействию высокой температуры.
Базовая часть конструкции крепится к стене несколькими дюбелями. Монтаж однотрубных и двухтрубных вариантов плинтусной разводки труб отопления выполняют при помощи регулируемых держателей. Допускается использовать трубы диаметром до 22 мм. Конструкция надежно удерживает элементы трубопровода в фиксированном положении, а съемная декоративная панель в случае необходимости открывает доступ для контроля и обслуживания.
Система плинтусного отопления не допустит появления плесени на деревянных стенах
В ассортименте поставщика плинтусных систем для монтажа трубопроводов отопления simplex имеются элементы разводки, совместимые с твердыми или мягкими типами напольных покрытий. Предлагаются также короба с возможностью дополнительной прокладки слаботочных линий. Места соединений радиаторов с плинтусной разводкой отопительной системы можно закрывать декоративными панелями особой формы.
Теперь поинтересуемся устройством плинтусной системы отопления: какими разновидностями она представлена и чем характеризуется.
Преимущества и недостатки плинтусного отопления
Главным достоинством плинтусных конвекторов отопления считается их компактность. Эти отопительные приборы обладают высотой от пола не более 15 см при толщине всего 3 см.
Следует перечислить и другие преимущества:
- равномерный обогрев помещения по всей его площади и стабильная температура воздуха как возле пола, так и под потолком;
- надежная защита стен от сырости и, как следствие, от грибка и плесени, что особенно важно для конструкций деревянного дома;
- снижение расхода топлива на 22% благодаря тому, что отпадает необходимость платить за «лишнее» тепло;
- менее трудоемкий монтаж плинтусного оборудования и доступность ремонта;
- современный дизайн, подходящий к любому стилю интерьера.
Изучая отзывы о плинтусном отоплении, нельзя не заметить, что данная система обладает и недостатками:
- высокая стоимость приобретаемого оборудования и оплаты монтажных работ;
- необходимость использования в системе циркуляционного насоса;
- сложности при балансировке системы по степени нагрева каждого из конвекторов;
- требование, чтобы плинтусные отопительные радиаторы не были загорожены предметами мебели.
Чтобы теплоотдача не снижалась, нужно следить, чтобы расположенные у самого пола конвекторы не забивались пылью.
Установка системы теплых плинтусов
При установке плинтусного отопительного оборудования необходимо учитывать, что жидкостная и электрическая разновидности этой системы обладают принципиальными различиями.
Жидкостное (водяное) отопление
Простота конструкции радиатора для плинтусного водяного отопления делает его монтаж простым и понятным
В своей основе плинтусный конвектор для систем жидкостного отопления состоит из теплообменника и внешнего кожуха. С целью увеличения площади теплоотдачи медно-алюминиевый теплообменник оснащен многочисленными поперечными пластинами.
Перечень необходимых устройств для автономной системы плинтусного водяного отопления включает в себя такие элементы:
- котельное оборудование, использующее любой из видов топлива;
- теплоноситель, чаще всего вода или незамерзающие жидкости;
- циркуляционный насос, обеспечивающий принудительное движение теплоносителя;
- коллекторы для подающего и обратного контуров;
- трубопроводы для разводки системы плинтусного отопления медные, металлопластиковые или ПВХ;
- плинтусные радиаторы, осуществляющие теплообмен в комнатах;
- термостаты, манометры.
Подключение контуров жидкостной системы отопления плинтусного типа к коллектору осуществляют по лучевой схеме. Подобная схема бывает предпочтительнее, когда необходимо отапливать большое количество комнат на нескольких этажах. Так удается обеспечить эффективность работы плинтусного оборудования и снизить потери теплоты.
Чтобы смонтировать систему теплых водяных плинтусов, необходимо:
- проложить по две трубки вдоль стен на участках от коллектора до места установки каждого из радиаторов;
- в выбранном месте на уровне стыка стены и пола установить заднюю панель плинтусного конвектора для системы жидкостного отопления с элементами крепежа;
- подключить к теплообменнику подающий и обратный трубопроводы;
- навесить смонтированный радиатор на крепежные крюки задней панели;
- проверить герметичность соединений;
- установить наружную декоративную панель;
- приступить к опрессовке и балансировке плинтусной отопительной системы.
Теплоноситель заливают в систему, одновременно спуская из нее воздух с помощью специально предназначенных для этого устройств. После полного заполнения и пробного запуска системы, определяют участки, где еще остался воздух, и также удаляют его.
Чтобы пластиковые трубы дольше служили в системе плинтусного отопления, не следует нагревать теплоноситель выше 85 °С, а давление не должно превышать 3 атм.
Электрическое плинтусное отопление
Устройство нагревательных элементов электрического плинтусного конвектора не допускает выжигания кислорода из воздуха в отапливаемом помещении
Систему плинтусного отопления электрического типа смонтировать значительно проще, чем водяную, потому что нет нужды прокладывать трубопроводы, подводящие теплоноситель к радиатору. В данном случае основным элементом отопительного устройства служит радиаторный блок с электронагревателем. ТЭН встроен в медную трубку в нижней части радиатора, а через верхнюю трубку проходит покрытый термостойкой изоляцией электрокабель.
Запитывают плинтусные электрические конвекторы отопления от обычной домашней электросети. При этом проводка должна обладать способностью выдержать повышенную нагрузку, ведь расчетная мощность потребления будет не менее 200 Вт на каждый погонный метр отопительной системы.
Удобнее прокладывать силовой кабель для плинтусного отопления еще на стадии строительства дома. Делают выходы в местах подключения конвекторов и термодатчиков для электрического плинтусного отопления, затем заливают полы и штукатурят стены. Элементы теплого плинтуса устанавливают уже после завершения всех отделочных работ. Обогревательные приборы монтируют вдоль стен, подключают к электропитанию и регулируют термостаты.
Несмотря на высокую степень влагозащиты, нежелательно устанавливать электрические плинтусные радиаторы в бане и иных помещениях с большой влажностью.
Размещение нагревательных элементов по низу стен становится одним из эффективнейших способов отопления. В большинстве помещений, где мы проводим значительное время, — в коттедже, квартире или офисе — плинтусное отопление способствует созданию удивительно приятного микроклимата.
Видео презентация поможет осознать удобство создания в доме электрической системы плинтусного отопления:
Используемые источники:
- https://domikelectrica.ru/otoplenie-doma-teplym-plintusom/
- https://oventilyacii.ru/otoplenie/sistema-plintusnogo-otopleniya.html
- https://cotlix.com/plintusnoe-otoplenie-svoimi-rukami
- https://profiteplo.com/sistemy-otopleniya/96-plintusnoe-otoplenie-svoimi-rukami.html
- https://strojdvor.ru/otoplenie/plintusnaya-sistema-otopleniya-rasprostranenie-tepla-ot-urovnya-pola-sozdaet-komfortnyj-mikroklimat/
