Организовать отопление в доме — сложная и недешевая задача. При должных навыках расходы можно существенно сократить, самостоятельно создав контур отопления. Конечно, в случае с газом придётся потратиться на бюрократическую часть и специалистов, но если вы избрали другой вид топлива — весь цикл от проектирования до запуска можно проделать самому. На первый взгляд выбор схемы отопления для частного дома зависит от его характеристик, чем больше дом — тем сложнее будет система. Однако, существует ряд заблуждений по поводу рентабельности тех или иных схем.
Однотрубная система
И самое распространенное из тех мифов — об однотрубной схеме отопления. Теплоноситель направляется в радиаторы и обратно по одной трубе и многие люди полагают, что это идеальный вариант для небольшого дома, так как дешевле в обслуге, нежели другие вариации. Но это не так. В виду того, что все батареи подключены к одной трубе, ощутимо падает КПД, и радиатор в конце цепочки существенно отличается по температуре от тех, что в начале. Это ведёт к вынужденному увеличению мощности котла и, как следствие, к повышению расхода топлива. Тем не менее, эта схема остается популярной в силу дешевизны самой установки. Малое количество конструктивных элементов позволяет сэкономить на материалах, а в небольших помещениях потери по температуре в крайних точках контура не так важны, они нивелируются естественной циркуляцией воздуха.
Поэтому для домов малой площади и гаражей этот вариант наиболее предпочтителен. Для тех, кто делает систему отопления своими руками эта схема будет привлекательна простой монтажа.
Двухтрубная система
В двухтрубной схеме отопления теплоноситель подается и отводится из батареи по разным трубам. Это более затратно по материалам, но этот маленький недостаток с лихвой окупается равномерным распределениям тепла по помещениям и широкими возможностями температурной регуляции в отдельных комнатах посредством термостатов и регулирующих приборов. В частных домах такая схема чаще всего используется с нижней разводкой. По большей части это обусловлено эстетическими причинами — трубы можно частично скрыть от взора, а если предусмотрительно завести из в пол еще на этапе строительства дома — отопление будет практически невидимым. Такое обстоятельство заставляет закрыть глаза на необходимость наличия циркуляционного насоса для поддержания давления, и ручного спуска воздуха из труб. К тому же батареи с нижним подключением существенно проще монтировать и обслуживать. Идеальной для отопления двухэтажного дома будет схема с верхней разводкой. Она отличается от предыдущей тем, что теплоноситель распространяется по трубам с самого верха контура — из расширительного бачка, установленного на верхнем этаже или чердачном помещении.
Это не только избавляет от необходимости дополнительно спускать воздух (он удаляется через бачок), но и обеспечивает более равномерный прогрев жилища.
К минусам стоит отнести то, ради чего многие люди жертвуют эффективностью в пользу эстетики — чтобы скрыть трубы придётся пожертвовать полезным объемом пространства, а в некоторых случаях этого сделать вообще нельзя. Если этажность высокая, так же может потребоваться циркуляционный насос.
Есть еще самый современный и одновременно самый дорогой тип двухтрубной схемы — лучевой (коллекторный). При таком подходе каждый радиатор независим от остальных, что предоставляет большой простор для локальной регулировки температуры. Такой способ делает возможным подключение теплых полов. Однако необходимость подвода труб к каждой батарее посредством подающих и откачивающих коллекторов существенно увеличивает стоимость таких систем, что и является главным их недостатком. В остальном же, многие специалисты называют такие схемы лучшими.
Какую схему выбрать
Первое, с чем нужно определиться, что для вас важнее — эффективность, дешевизна, или красота в интерьере дома.
Однотрубный вариант вполне справится с отоплением дома малых и средних размеров, но если количество отопительных элементов будет 5-6 и более — последние батареи попросту будут холодными. Зато особых навыков не требуется – справится любой, вооружившись фото-отчетами установки схем отопления, и обойдётся недорого.
- Монтаж дымохода — лучшие идеи постройки металлических и каменных вариантов (75 фото)
- Накопительный водонагреватель — методы установки и обзор самых экономичных вариантов (85 фото)
- Циркуляционный насос — 90 фото популярных моделей и варианты их подключения
Если же размеры помещений вынуждают к значительно большему количеству отопительных приборов в цепочке, то ваш вариант двухтрубная схема, нужно только остановиться на способе разводки. От него зависят не только косметические эффекты, но и тип контура — закрытый или открытый. Последний подразумевает наличие расширительного бака и используется при самотёчном движении теплоносителя, накладывая ограничения на высоту отапливаемых домов.
При закрытой схеме требуется наличие специального насоса, который будет обеспечивать циркуляцию, а заодно и увеличивать расходы на эксплуатацию, это тоже нужно учитывать.
Для тех, чьи финансы не поют романсы, а комфорт превыше всего, наилучшим решением будет лучевая разводка.
Затраты на установку существенны, скорее всего вам не обойтись без услуг специалистов, но результат превзойдет все ожидания — ваш дом получит универсальную систему отопления с широкими возможностями настройки и модификации.
Так, подключив к системе тёплые полы и дополнительные радиаторы, вы можете использовать все элементы контура хоть каждый по отдельности, посредством подключения приборов контроля поддерживать разную заданную температуру в отдельных комнатах и многое другое, что обеспечит высочайший уровень комфорта.
Фото схем отопления
Особенности однотрубного подключения
Схема монтажа системы отопления однотрубного характера подключения радиаторов имеет отличительные черты. Здесь и вхождение отопительной жидкости и ее выход из радиатора идет по одной трубе, к которой далее подключаются и все остальные радиаторы. При таком варианте схемы отопления очень важно иметь в виду, что переходя из одного радиатора в другой теплоноситель будет терять значительное количество тепла. «>»>»>»>»>»>
Поэтому данный вариант считается не очень эффективным и температура будет неравномерно распределена в помещении. В настоящее время такие схемы отопления не пользуются большим спросом у владельцев частных домовладений. В наибольшей степени такая система преобладает в многоэтажных квартирных строениях. Кроме того это актуально только в довольно-таки старых домах с центральной системой отопления.Один из самых больших недостатков схемы однотрубного подключения считается невозможность регулировки отопления конкретного отдельного радиатора.
Иногда к такой схеме присоединяют байпасы — перемычки между подачей и отходом теплоносителя. Это слегка улучшает удержание высшей температуры теплоносителя. Но и такой вариант предусматривает наличие большего тепла в первом входном радиаторе и наименьшее количество в последнем. «>»>»>»>»>»>
Что касается подробной схемы монтажа систем отопления с одной трубой в многоэтажках, то она создает значительную экономию. А вот в частном доме такой вариант будет не очень эффективен.Отопление с двумя трубами
Что касается двухтрубных схем монтажа батарей отопления, то варианта сразу три. Самая распространенная система отопления — это двухтрубная классическая. Она подразумевает подачу теплоносителя по одной трубе и его вывод по другой, направленной в противоположную сторону. Данный вариант схемы систем отопления популярен, как в многоэтажных домах, так и при использовании в частном строительстве. Благодаря подаче тепла отдельно от возврата остывшего носителя высокая температура распространяется равномерно в каждый радиатор, подключенный к системе.
Второй вариант, который так же считается разновидностью классической двухтрубной системы называется попутным. Такой вид отопления используется в тех случаях, когда ветка отопления очень длинная. Тогда получается, что горячий теплоноситель движется в том же направлении, что и уже остывший. При довольно обширной ветке отопительных приборов данная схема позволяет максимально эффективно распределить тепло. «>»>»>»>»>»>
К тому же, теплоноситель сохраняет свою температуру на протяжении всего трубопровода. Здесь важно учесть и схему монтажа котла отопления, если речь идет о частном доме.
Лучевая двухтрубная схема
В качестве отдельно взятой следует вынести из общей массы лучевую систему отопления. Она так же относится к вариантам двухтрубных схем, но имеет свои особенности. Данный вариант схемы отопления устанавливается в многоэтажных домах. Лучевая схема имеет особенность, позволяющую каждому владельцу квартиры оплачивать отопление только в той мере, в которой оно им потреблено.
- Воздушный солнечный коллектор — что это такое и как сделать своими руками. Пошаговый мастер-класс и советы по применению в системе отопления (110 фото и видео)
- Монтаж труб отопления: способы разводки и правила размещения отопительной системы (125 фото)
- Отопление в двухэтажном доме: проекты, схемы и системы отопления своими руками (125 фото и видео)
Для данного разделения в каждой квартире устанавливают счетчики отопления. Что касается схемы монтажа отопления в частном доме, то здесь вариант с лучевой системой так же имеет место быть. Данный вид используется в основном при постройке двухэтажных домов.
Однако и в одноэтажном строительстве есть масса плюсов подключения отопления именно по такой схеме. Это поможет отдельно подключить каждый радиатор к коллектору.
Благодаря такой схеме распределение тепла будет максимально равномерным, а значит и экономичным.
Фото схем для монтажа отопления
Водяное отопление является самым распространённым вариантом обогрева частного дома. Расположение основных конструктивных элементов определяет вид системы иВ особенности её эксплуатации. Грамотный выбор схемы разводки трубопроводов является залогом эффективности отопления иВ комфорта жильцов.
Материалы из сети:
Читайте также
Чем утеплить межпанельные швыВыбираем печь на пеллетахКак сделать регистр отопления своими рукамиДатчики протечек: особенности использования иВ установкиВсё оВ заготовке дров вВ вопросах иВ ответахКотёл на мансарде: возможности иВ особенности установкиОпасные ошибки при монтаже дымоходаВсё об электрических конвекторах вВ вопросах иВ ответахЭксплуатация радиаторов вВ вопросах иВ ответахВыгодное электрическое отопление тепловым насосом Electrolux VikingНовинка от Royal Thermo — панельные радиаторы из сталиЗамена радиаторов отопления вВ квартире
Специальные предложения
Дифференциальный автоматический выключатель АВДТ DX3 4 полюса, 63А, Тип AC, х-ка C, 300мА | код. 411211 | Legrand | 12В 306.60В рубКупить | |
Дифференциальный выключатель нагрузки УЗО ВД63 2 полюса, 25А, Тип AC, 30мА | код. 11450 | Schneider Electric | 1В 707.75В рубКупить | |
Дифференциальный выключатель нагрузки УЗО ВД63 2 полюса, 40А, Тип AC, 30мА | код. 11452 | Schneider Electric | 1В 842.80В рубКупить | |
Силовой удлинитель на катушке УКз16 с термозащитой, 4-местный, 50м, SQ1301-0536 | код. SQ1301-0536 | TDM | 3В 838.20В рубКупить | |
Силовой удлинитель на катушке УК10 с термозащитой, 4-местный, 10м, WKP15-16-04-10 | код. WKP15-16-04-10 | IEK | 1В 052В рубКупить | |
Софтстартер PSR9-600-70 4кВт 400В (100-240В AC) | код. 1SFA896105R7000 | ABB | 8В 182.90В рубКупить | |
Софтстартер PSR12-600-81 5,5кВт 400В (24В DC) | код. 1SFA896106R1100 | ABB | 10В 608В рубКупить |
Статья посвящена проведению отопления в жилых сооружениях частного сектора исходя из личного опыта, автор предлагает полезные рекомендации, как выбирать материалы с источником тепла, делать обвязку и использовать кондиционеры с целью обогрева помещений.
Что нужно купить?
В списке, приведенном ниже, имеется все что, необходимо для реализации схемы отопления частных домов: Котел. Оптимальный выбор – агрегат, обеспечивающий минимум эксплуатационных расходов и требующий минимум внимания со стороны своего владельца.
Обвязка отопительного котла. Понадобится набор приспособлений, обеспечивающих безопасную работу оборудования – манометр, воздушник, предохранительный клапан, а также расширительный бак с циркуляционным насосом. Трубы. К ним относятся отопительные стояки, розлив с подводкой к отопительным батареям. Приборы с обвязкой. Это краны, применяемые для отключения – дроссели, позволяющие выполнять регулировку по отдельности.
Как не ошибиться в выборе котла?
Прежде чем отправиться за покупками в магазин, понадобится решить ряд важных вопросов. Начните с того, что определите для себя, какая система отопления лучше. Отлично, когда есть возможность использовать газ в качестве источника тепла, тепловая энергия стоит дешево от 70 копеек и ниже за 1 киловатт в час. Самыми экономичными газовыми котлами считаются конденсационные, имеющие электророзжиг.
Экономия до 25% достигается благодаря отсутствию пилотной горелки, еще 10-15 % позволяет сэкономить утилизация теплоты конденсата.
Если газа в жилом доме нет, тогда придется подбирать для себя другой вариант отопительного агрегата с различными источниками тепла:
- на дровах;
- на пеллетах;
- на угле;
- на дизеле;
- на электричестве.
Типы котла расположены в порядке возрастания стоимости, если цена КВт-ч дровяного равна 90 копейкам, электрический стоит порядка 4 рублей.
Важные нюансы
Когда нет возможности подключить магистральный газ, можно сделать отопление на баллонах или использовать свой газгольдер, однако стоимость киловатт-часа возрастет и станет в среднем 3 и 2,3 рубля. Цены в различных регионах могут варьироваться, поэтому к расценкам следует подходить индивидуально, так, пеллеты в Севастополе стоят больше в 2 раза, по сравнению с их стоимостью в Московской области. Чтобы растопить котел, работающий на угле, понадобятся дрова, а это увеличивает временные затраты и расходы на эксплуатацию. Различные типы систем отопления: варианты на электричестве, газе или дизеле работают автономно, их не требуется обслуживать постоянно, пока в котлы поступает электричество, дизель, голубое топливо.
Агрегат, рассчитанный на использование пеллет, функционирует автономно целую неделю, а твердотопливный понадобится растапливать за день несколько раз.
На фото отопления частного дома представлены современные модели, обеспечивающие продолжительное функционирование в автономном режиме. Приведем несколько примеров: пиролиз увеличивает самостоятельную работу оборудования до 12 ч, а для котла верхнего сгорания, оснащенного телескопическим воздуховодом, достаточно сделать одну закладку в сутки. Когда дом возводится в центральных регионах России, при выборе агрегата рассчитывают количество ватт на 1 м2, для севера страны расчеты производятся согласно Q=V*DT*k/860, где переменные обозначают потребность в тепле с его объемом, разницу температур снаружи и внутри помещения, коэффициент утепления.
Альтернативный вариант твердотопливному и газовому оборудованию
Тепловой электронасос перекачивает тепло от низкопотенциальных источников, к которым относятся земля, вода и воздух. Электрическую энергию при этом только компрессор, в результате владелец жилья получает 3-6 киловатт-часов тепла на каждый киловатт-час. Грамотная инструкция, как сделать отопление в частном доме, позволяет использовать для отопления обыкновенные бытовые кондиционеры. Эта схема достаточно эффективна для теплых регионов, она выручает даже при редких заморозках.
К примеру, площадь равна 154 м2, чтобы в доме поддерживать температуру 20-22 градусов тепла, постоянно установить 4 инвертора. Покупка приборов вместе с профессиональным монтажом обойдется около 110 тысяч рублей, а электроэнергии зимой расходуется приблизительно 1500 КВт-ч.

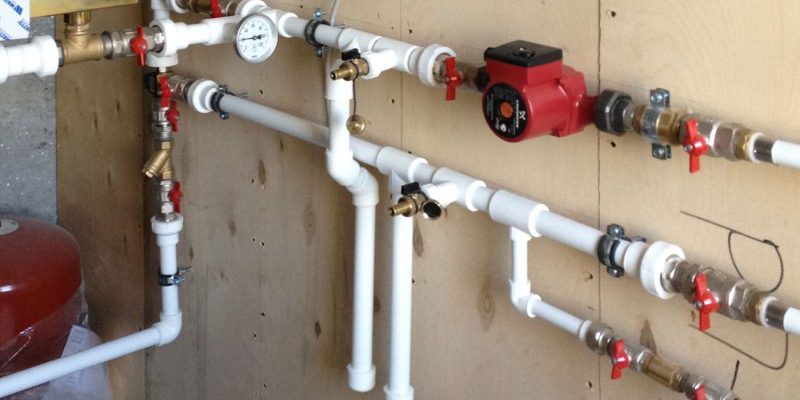

Все, что нужно знать об обвязке котла
Домашние мастера, знающие, как сделать отопление в частном доме своими руками, тщательно подбирают для котла обвязку. Важно обратить внимание на производительность циркуляционного насоса, напор, равный 2 м, – достаточный показатель, чтобы заставить исправно функционировать отопительную систему в многоквартирном доме. Важно настроить предохранительный клапан на максимально возможный показатель давления – 2,5 кгс/см2.
Фото отопления частного дома
Также рекомендуем посетить: <index>Принципиальная схема системы отопления – это простейшая схема, при помощи которой можно быстро и без особых затрат смонтировать качественную и долговечную систему отопления. Но при реализации проекта следует знать несколько важных правил и особенностей, без которых вам попросту не справится с поставленной задачей.
Это грамотно спланированная схема отопления одного из частных домов
Схемы отопления
Водяная система отопления
Водяное отопление – самый распространенный вариант для прогрева помещений любого типа. В большинстве случаев роль теплоносителя здесь исполняет вода, которая подается от котла к радиаторам отопления.
Вообще, специалисты различают два типа водяных систем:
- С естественной циркуляцией воды (когда давление образуется в самом контуре);
- С принудительной циркуляцией (вода поступает в трубы и радиаторы при помощи циркуляционного насоса).
В любой принципиальной схеме в обязательном порядке должны иметься:
- Отопительный котел (любого типа);
- Основной стояк;
- Обратный стояк;
- Трубопровод;
- Обратный трубопровод;
- Радиаторы.
Итак, на сегодняшний день известны следующие принципиальные схемы отопления:
- С нижним и верхним способом разводки;
- С горизонтальной разводкой;
- Однотрубные;
- Двухтрубные.
Верхняя разводка
Верхний вариант разводки
В данной схеме теплоноситель нагревается в котле и за счет своей плотности поднимается по стояку в расширительный бачок отопления.
Далее, по трубопроводу (который, кстати, должен идти под небольшим уклоном) теплоноситель поступает в горячие стояки. Эти стояки тянутся от самого верхнего этажа дома к первому и проходят по всей высоте здания. Отработанный теплоноситель, в свою очередь, попросту, вытесняется горячей водой и по «обратке» возвращается к котлу отопления по трубам. Для регулировки уровня подачи горячей воды на выходе в радиаторы устанавливаются специальные запорные вентили.
Нижняя разводка
Водяная отопительная система с нижним вариантом разводки
Система с нижней разводкой имеет основной (подающий) трубопровод, обеспечивающий теплоносителем все остальные стояки ниже уровня жилых помещений. Что касается обратных стояков, то они присоединены к общей «обратке», проведенной еще ниже.
Двухтрубные системы
Двухтрубная система с нижним вариантом разводки
В любой двухтрубной схеме, как при верхней, так и при нижней разводке, нагретая вода поднимается вверх и по трубопроводу поступает в радиаторы, где со временем охлаждается и становится тяжелее. По обратным стоякам остывший теплоноситель стекает в обратный трубопровод и возвращается в котел. Холодная вода имеет большую плотность и массу чем горячая и таким образом сама ее вытесняет в трубопровод, создавая естественную циркуляцию даже без насоса.
Однотрубные системы
Однотрубная система с верхней разводкой
По своей сути, это самая простая схема (см. фото), которую под силу изготовить и смонтировать своими руками даже неопытному человеку. Она отличается от двухтрубной тем, что отдав свое тепло на верхнем этаже, на нижний переносится уже меньше. Получается, что теплоноситель преодолевая этаж за этажом постепенно охлаждается и выходит, что жители первого этажа получают тепла меньше всего. Для того чтобы жители нижних этажей попросту не замерзли, инженеры добавили дополнительные секции к батареям отопления для жителей нижних этажей.
Также, проблему можно решить частично, установив на каждый радиатор специальные перемычки. С перемычками часть горячей воды переходит на этаж ниже без охлаждения.
Следует отметить и тот факт, что главный стояк в однотрубной системе необходимо максимально надежно защитить от теплопотерь. В противном случае система потеряет не только тепло, но и мощность напора воды, что негативно скажется на отоплении дома в целом.
Что касается обратной линии, то ее наоборот – изолировать нельзя ни в коем случае! Это связано с тем, что более холодная вода имеет больший вес и соответственно, вытесняя горячую воду, создает более сильный напор.
Однотрубные схемы с горизонтальной проточной системой
Однотрубная схема с горизонтальной проточной системой
Данная схема привлекательна тем, что все радиаторы на этаже соединены в одну линию. Главное достоинство такой системы – простота монтажа. Также, вам потребуется значительно меньше труб и стояков.
Если говорить о недостатках, то главный из них – склонность такой системы к возникновению воздушных пробок. Данная проблема решается только путем установки кранов автоматического спуска воздуха (кранов Маевского).
Способы циркуляции – какую выбрать
Принудительная и естественная циркуляция
Теперь, что касается способа циркуляции, – какую схему выбрать? С естественной или же с принудительной?
Что касается естественной циркуляции теплоносителя, то тут, пожалуй, больше минусов, чем плюсов.
- Естественная циркуляция не поддается автоматическому регулированию;
- Для ее обустройства необходимы трубы с большим диаметром, цена на которые заметно выше;
- Не очень эстетично смотрятся в интерьере;
- Отрегулировать данную систему можно только своими руками – в котле вы сможете лишь увеличить пламя, когда холодно, или наоборот уменьшить, когда стало жарко.
Если вы проживаете в регионах, где неожиданное выключение электричества в порядке вещей, то данные системы идеально вам подойдут.
В данной схеме не предусмотрено никаких дополнительных (электрических) приборов и устройств:
- Приборы группы безопасности;
- Перепускные клапаны;
- Электрические температурные датчики;
- Регуляторы топлива и пр.
- Еще один минус данной схемы – значительно большее количество потребляемого топлива на отопительный сезон.
Что касается плюсов, то по своей сути это самая надежная схема, которая может прослужить без ремонта до 40 лет! Она крайне надежна и не зависит ни от каких-либо перепадов напряжения. Вообще, кроме котла, в ней ломаться в принципе нечему.
Двухтрубный вариант отопительной системы
Принудительная же циркуляция удобна и комфортна для жителей тех регионов, которые не страдают от скачков напряжения. В данном случае, система регулируется как в ручную, так и автоматически – для каждой комнаты вы сможете задать персональную температуру, исключительно под свои нужды.
Но в автоматических системах есть свои минусы – далеко не каждый местный монтажник сможет смонтировать сложную схему со всеми необходимыми вам датчиками и сложными узлами соединений, а нанимать иногороднего специалиста достаточно накладно.
Также, по своей сути эта система очень нежна и долго не проработает в том доме, где имеют место перебои с электропитанием.
Подведем итог
Рассмотрев все варианты, вам будет проще принять решение и сделать действительно правильный выбор, исходя из ваших жилищных и финансовых условий. У нас имеется подробная видео инструкция, которая осветит все вопросы более подробно, и поможет вам разобраться в хитросплетениях принципиальных схем.
Цена на оборудование разная, поэтому тут нет однозначного мнения и стоимости – каждый котел и каждая схема требуют индивидуального расчета, но следует сразу сказать, что обойдется вам это в серьезную «копеечку». Успехов!
