Одним из самых узких мест при монтаже системы отопления всегда было подключение батареи при помощи резьбовых соединений. Привычные муфты с контргайками были хороши для массивных чугунных радиаторов. Но эра многотонных чугунных панелей уже уходит в прошлое, уступая место компактным и более эффективным системам, использующим в качестве системы подключения соединения типа американка.

Что такое «американка»

Среди способов соединения труб и отопительных приборов используется два основных способа – при помощи сгонов и муфт, при помощи гайки и фитингов или по-другому американки.

На техническом языке это соединение именуется как соединение при помощи накидной гайки. В отличие от традиционных муфт и сгонов американка представляет собой отдельный узел с резьбой для установки в радиатор и в трубопровод, соединяемый накидной гайкой. Обе половинки имеют соединительный узел в виде конуса и воронки. При затяжке части соединения плотно прилегают друг к другу и затягиваются гайкой.

В отличие от сгонов и муфт, при подключении американкой делается меньше операций, во-первых, а во-вторых, соединение получается более плотным и надежным.

Как выбрать краны-американки для радиаторов центрального отопления

При выборе арматуры для подключения радиаторов отопления внимание обращается обычно на два момента – качество изделия и его техническое состояние.

Краны для установки в батарею выбираются в зависимости от типа радиатора  и при этом учитываются рекомендации фирмы производителя. Правильный выбор зависит от учета размеров посадочного отверстия в батареи, типа резьбы и диаметра используемых труб в системе.

Для подключения к системе используются прямые и угловые фитинги с американками. Это дает возможность оптимально подобрать вариант монтажа. В схеме подключения можно устанавливать в посадочное гнездо, как фитинги американки, так и сам регулировочный кран.

При установке в батарею фитинга американки используется герметизирующая лента или пакля с герметиком или краской.

Опытные строители рекомендуют подбирать американки с конусным соединением, оно более прочное и надежное, поскольку в нем отсутствует уплотнитель. Кроме этого при выборе рекомендуется внимательно осмотреть корпус деталей – чем толще тело, тем надежнее соединение. И обязательно обратить внимание на то, сколько оборотов резьбы нарезано на гайку и на тело фитинга. Если имеется всего 2-3 оборота, то такую американку покупать не стоит.

Как правильно установить американку на радиатор отопления

Установка запорной арматуры делается в батарею согласно схеме монтажа. Для монтажа радиатора в частном доме обычно используется диагональная схема, а для многоквартирного односторонняя. После того как из посадочных мест выкручиваются транспортировочные пробки и осматривается резьба переходят к установке крана под американку.

Алгоритм имеет следующий вид:

• Определяется тип резьбы в посадочном месте радиатора;
• Проводится намотка уплотнительной ленты на резьбу фитинга;
• Фитинг вместе с гайкой ввинчивается в резьбу и фиксируется ключом;
• Примеряется кран в трубопроводе, устанавливается фитинг в трубу и фиксируется;
• После этого согласно схеме установки кран фиксируется накидной гайкой на радиаторе;
• Следующим этапом выступает фиксация крана накидной гайкой со стороны трубопровода.
• В финале при помощи гаечного ключа зажимаются обе гайки, окончательно герметизируется соединение.

Инструменты и материалы

Для получения прочного и надежного соединения кроме качественных фитингов и гаек необходимы и надежные инструменты. Это касается, прежде всего ключей для установки фитингов в корпус радиатора.

В конструкции фитинга предусмотрено использование ключа для внутреннего объема фитинга. Чтобы не повредить резьбу во время установки, внутренняя поверхность выполнена в виде шестигранника или имеет два выступа для захвата специальным ключом.

Эта особенность крайне важна при монтажных работах. Опытные специалисты рекомендуют не совершать ошибок, а сразу приобрести ключи для американок. Посоветовать можно ключ для американок Добродушный сантехник, это оптимальное отношение цена/качество для подобного рода инструмента. Ключ представляет собой ступенчатый конус с пазами. Каждый из диаметров соответствует размеру внутреннего диаметра фитинга. Для работы используется ручка-трещотка, позволяющая менять направление затяжки. Для шестигранных форм используются обычные шестигранники.

Наружная резьба фитингов на многих моделях имеет зазубрины. Такая форма не является чем-то необычным просто на такую резьбу удобнее наматывать уплотнительную ленту или пеньковую паклю. При закручивании в батарею именно зазубрины не дают сползать уплотнителю по резьбе. Такое соединение получается довольно надежным. Что касается уплотнителя, то для современных моделей радиаторов рекомендуется использовать уплотнительную ленту, а для традиционных радиаторов из чугунного литья использовать классический метод – паковку паклей.

Какой кран-американка лучше?

Традиционно, при выборе крана-американки предпочтение отдается иностранным моделям. Бытует мнение, что качество именно этих является эталонным. При этом, упускается тот момент, что многое зависит от  условий эксплуатации крана и комплектующих.

В многоквартирных домах, особенно в высотках, где сохраняется высокое давление в системе отопления применение американок с тонкими стенками чревато постоянными протечками. Особенно это сказывается при неквалифицированном монтаже приборов отопления. Из-за постоянного высокого давления теплоносителя в системе или гидроударов тонкостенные соединения склонны к деформации.

В частных домах, где давление в системе намного меньше опасность протечек меньше, поэтому для многоэтажных домов рекомендуется установка качественных фитингов известных торговых марок.

Что нужно знать о производителях кранов-американок

В век информационных технологий потребителю открылась уникальная возможность самому удостовериться в реальности информации о фирме производителе. Достаточно заглянуть в интернет, чтобы найти сайт фирмы производителя и убедиться в том, что купленная деталь не является подделкой. А вот производителей фурнитуры интернет представительство это не только дополнительная реклама, но и возможность подтвердить свое имя и качество товара.

При покупке фурнитуры рекомендуется обратить внимание на таких производителей кранов-американок:

• Arco – valvulasarco.com;
• Bianchi – bianchifratelli.it;
• Bugatti – it;
• Fiv – fiv.it;
• General Fitings – generalfittings.it.

Кроме итальянских производителей стоит обратить внимание и на одного отечественного производителя фурнитуры высокого качества – Valtec – valtec.ru

Как не ошибиться с выбором

Чтобы точно быть уверенным в том, что именно этот элемент сантехнической арматуры и является краном американкой стоит внимательно осмотреть фотографии кранов и фитингов из набора аксессуаров.

А вот наглядное пособие, как правильно самостоятельно установить кран-американку на радиаторе, или в качестве запорного крана байпаса можно ознакомиться на представленном видео.

» Монтаж отопления

Как понять то, что за отопление необходимо в наш дом? Отопление твердо внедрилось в уклад сограждан как уникальная причина тепла зимой. Невозможно представить возможное проживание в особняке без отопительной системы. Тепло несет в себе разнообразные критерии. Можно описать много качеств. Кратко: автономным, газовым, инфракрасным, на твердых брикетах, геотермальным, альтернативным, экономичным и расточительным, водяным, электрическим.

Отопление американка способ монтажа

Все люди предпочитают жить в комфортной обстановке со всеми удобствами. Каждому хочется, чтобы в жилище было уютно и тепло. Жителям городских квартир в этом отношении легче. А вот хозяевам частных домостроений приходится самим о себе заботиться. Чтобы в помещениях была комфортная температура и в холодное время, нужно отапливать помещение.

Для этого есть несколько вариантов зависящих от источника тепла и метода установки. Среди владельцев загородных домов наиболее популярна однотрубная система отопления, монтаж которой обходится дешевле, чем двухтрубной. Однако чтобы при минимальных энергетических затратах получить максимальную теплоотдачу нужно все правильно рассчитать.

В однотрубной системе отопления нет распределения на подающую и обратную трубу. Поэтому всю магистраль делят условно пополам и трубу, отходящую от котла, называют подачей, а вторую половину – обраткой.

Что собой представляет однотрубная система отопления или, проще говоря «ленинградка»? Для ответа на этот вопрос нужно знать из чего она состоит.

Теплоноситель, попадая в радиаторы, отдает тепло помещению, остывая при этом

Основные элементы такой системы:

1. Котел, в котором нагревается теплоноситель. Работать он может на твердом топливе, электричестве или газе.
2. Отопительные элементы – радиаторы. Нагретый теплоноситель, поступая в них, отдает тепло помещениям.
3. Расширительный бак для компенсации расширения теплоносителя.
4. Элементы разводки труб: трубы, запорная арматура и краны.

Принцип работы однотрубной системы отопления не зависит от типа нагревательного прибора и используемого топлива

Как работает однотрубная система отопления частного дома? Теплоноситель (чаще всего вода) нагревается в котле и поднимается вверх, вытесняясь холодной водой. Затем поступает в первый нагревательный элемент, после чего в каждый следующий и возвращается в котел для последующего нагрева. Так создается движение теплоносителя по системе. При этом в каждом радиаторе идет потеря тепла и последний в цепочке будет самым холодным. Эта особенность является, пожалуй, единственным недостатком системы.

Как выходят из подобной ситуации? Первый способ – увеличением размера каждого последующего радиатора или их количества в комнате. Второй – установкой регулирующих вентилей. Третий – использование циркуляционного насоса. Для более эффективной работы системы, трубы прокладывают так, чтобы первыми шли радиаторы, расположенные в комнатах с наибольшими теплопотерями. Это могут быть помещения с окнами, выходящими на северную сторону или угловые.

При помощи вентиля можно регулировать количество поступающего тепла в радиатор

Подключение циркуляционного насоса осуществляется там, где теплоноситель имеет наименьшую температуру. То есть в конце обратки.

А вот в чем преимущества однотрубной системы отопления:

• меньшие материальные затраты по сравнению с 2-хтрубной;
• более эстетический вид, труба проходит над или под полом и ее легче спрятать;
• выбор направления потока теплоносителя;
• возможность прокладывать трубы под дверными проемами;

Не желательно использовать вертикальную разводку однотрубных систем, если к стояку подключается более 10 радиаторов.

После монтажа труб в стену их можно удачно скрыть. Это придаст помещению более эстетичный вид

Чтобы знать необходимое количество тепла для обеспечения комфортных условий в помещениях нужно сделать теплотехнический расчет. Для этого существуют специальные программы. Сделав правильный расчет однотрубной системы отопления, вы будете знать, какие радиаторы выбрать и сколько, необходимую мощность отопительного котла.

Правильный расчет позволит выбрать то количество оборудования, какое нужно. И вам не придется переплачивать, беря товар про запас. Помимо расчета необходимо сделать схему разводки отопительной системы. Это очень поможет при монтаже. Наиболее правильно, когда однотрубная схема отоплениячастного дома вычерчивается на плане здания выполненного в удобном масштабе. Так вы сможете рассчитать необходимую длину трубопровода.

• вертикальная;
• горизонтальная.

Методу подключения:

• попутные;
• тупиковые.

Способу циркуляции:

• самотечная;
• принудительная.

В зданиях высотой более 30 метров не рентабельно устанавливать системы с естественной циркуляцией.

Вертикальная система разводки отопления

При вертикальной разводке вода нагреваясь, поднимается по стояку, откуда по распределительным трубам проходит к радиаторам.

Перемещение теплоносителя происходит естественным способом. Эффективность работы системы достигается использованием труб большого диаметра и расположением магистрали под уклоном. Такие трубы сложнее спрятать. Однако этот недостаток покрывается независимостью от электроснабжения.

Примеры вертикальной однотрубной системы с верхней разводкой

Горизонтальная система разводки

В отличие от вертикальной, однотрубная горизонтальная система отопления не имеет подающего стояка. Магистраль может быть вмонтирована в саму конструкцию пола или проходить над ним. В первом варианте во избежание теплопотерь необходимо провести утепление труб. Подающая магистраль также проводится под уклоном.

Отопление американка способ монтажа

Что же такое американка? Давайте разбираться. Американка — сравнительно новый для нас вид соединения. Придуман и впервые выпущен в США. Отсюда и название. Современные фитинги (уголок, тройник, муфта) достаточно разнообразны. Но все же быстрый и легкий монтаж трубопроводов оценит любой профессионал, и не только. Соединению с помощью фитингов поддаются любые виды труб. Такие соединители, как американки для полипропиленовых труб, стальных, чугунных, медных, металлопластиковых и так далее, — отличное решение проблемы устройства трубопроводов.

Большинство профессионалов предпочитают американку, так как она имеет ряд преимуществ.

Любой профессионал в вопросах сантехники пояснит вам, в чем состоит различие крана американки от обычного или чем отличается такая муфта от обыкновенной. Вот несколько очевидных преимуществ:

1. Достаточно легко проводить расстыковку трубопровода (из полипропиленовых, стальных и др. труб), не прибегая к вращению труб.
2. Соединение с помощью американки (муфта) разъемное, с использованием накидной гайки. Это выгодно тем, что при стыке двух деталей (труба и муфта) необходимо вращать гайку. Но при этом детали остаются неподвижными. Разница принципиальна.
3. Конечно, можно использовать сгон, но его особенностями являются длина и использование уплотнителя по резьбе. Естественно, разъемным такой вид соединения назвать трудно.
4. Герметичность при применении американки обеспечивается за счет использования специальной прокладки, что упрощает процесс соединения.

Американка — название условное, и под эту категорию попадают различные фитинги (муфта, кран, уголок), обладающие в своей конструкции накидной гайкой.

Такого рода кран — американка — используют при установке труд водо- и гзоснабжения.

Соединение, именуемое американка, — это резьбовое соединение, поддающееся разбору, с наличием в конструкции уплотнения в виде специальной прокладки. Использовать американку возможно неоднократно. Выгодной стороной такого соединения считается быстрый и не требующий больших усилий монтаж различных деталей (даже крупных) в недоступных местах. Ремонт и профилактическое обслуживание в процессе эксплуатации тоже не доставляют труда и не требуют наличия специального оборудования и смены прокладки.

Два отрезка труб легко стыкуются с помощью такого соединения, как американка (муфта), с применением накидной гайки. Как плюс такого соединения нужно отметить возможность неоднократной сборки и разборки. Такая соединительная конструкция невелика по своим габаритам. Разборка и сборка производится быстро ,и отсутствует необходимость вращения отрезка трубы. Конструкция такого соединения прямолинейна, совпадает по осям отрезков труб и состоит из штуцеров (2 шт.), прокладки и накидной гайки (шестигранной).

Варианты соединения с трубой при помощи американки очень различны и могут быть следующими:

• соединение с нанесенной внутри резьбой;
• соединение с нанесенной снаружи резьбой;
• соединение (сварное) с накидной гайкой;
• сочетание вышеперечисленных способов в любой комплектации.

Расточка резьбы американки, будь то внешняя либо внутренняя резьба, носит конический или цилиндрический характер.

Еще одно различие выражается в том, как выполнена соединительная поверхность штуцера. Это может быть коническая или плоская соединительная поверхность.

Муфты-американки из-за простоты строения не требуют особых усилий при монтаже.

Уплотнение коническое выигрывает и обладает рядом преимуществ:

• долговечность и надежность уплотнения по типу металл — металл без использования дополнительных материалов в качестве уплотнителя;
• однородность свойств материала — считается наиболее устойчивым к перепадам температуры и химическим воздействиям;
• не теряет герметичности даже при небольших отклонениях оси (не более 5 градусов) соединяемых отрезков трубы.

Плоское уплотнение не так требовательно по отношению к точности изготовления составных частей, как коническое. В конструкции плоского входит прокладка в виде кольца, чаще всего материалом изготовления является тефлон. Сами фитинги американки (муфта и другие) изготавливаются из нержавеющей стали различных марок.

В маркировке отражаются такие данные, как размер (указывается в дюймах), марка применяемой стали и условное давление.

Вот список некоторых популярных видов фитинга американка:

• муфта с наружной резьбой (используется в трубопроводах холодного и горячего водоснабжения, отопления; с ее помощью соединяют полипропиленовую трубу со стальной или с сантехническим прибором);
• муфта с внутренней резьбой (используется в трубопроводах холодного и горячего водоснабжения, отопления; служит для соединений полипропиленовой трубы со стальной или с сантехническим прибором);
• трубная с наружной и внутренней резьбой (объект использования — трубопроводы холодного и горячего водоснабжения, отопление; при помощи таких фитингов осуществляется резьбовое соединение полипропиленовых труб со стальными либо с сантехническим оборудованием).

Угловая муфта-американка зачастую используется в труднодоступных местах соединения труб.

А теперь более подробно. Муфта американка используется, если необходимо соединение двух частей труб либо переход на трубу другого диаметра. Можно считать, это та же самая обычная муфта. Муфта (одна ее часть), при использовании в соединении железных труб — прикручивается, при использовании железных и медных труб — может привариваться, при использовании в паре с трубами из полипропилена или меди — припаивается. Вторая же часть является разборным соединением американка.

Угловое соединение типа американка очень удобно при монтаже в недоступных местах.

Еще одна разновидность — кран. Использование его менее популярно, чем муфта, так как не все знают преимущества этого вида шаровых кранов. А ведь с помощью крана очень легко осуществить монтаж, который до ее появления выполнялся с помощью сгона, состоящего из длинной резьбы, специальной муфты, контргайки и резьбы (ответной). При использовании шарового крана задача упрощается в несколько раз. Несколько оборотов гаечного ключа помогут стянуть две детали (центрирующиеся самостоятельно): непосредственно крана и американки. Как обычно, все гениальное просто.

Радиаторы отопления — еще одно направление, в котором незаменимы данные изделия. Если радиатор подсоединить с двух сторон с их помощью, то он будет легко сниматься, появится возможность регулировки подачи воды и температуры отопления в процессе эксплуатации.

И еще одна новинка рынка — кран американка (угловой). Необходимость такого фитинга очевидна. Он один способен заменить несколько соединений, упрощая монтаж. Ручки крана различаются по своей конструкции. Это могут быть ручки в виде «бабочки» либо ручки-рычаги. Ручки «бабочка» подходят для кранов с малым сечением, потому что усилия для поворота минимальны. А рычаги подходят для кранов с большим сечением, чтобы облегчить выполнение поворота.

Для установки либо демонтажа соединения труб, выполненного при помощи американки, необходимо наличие специального ключа. Чаще всего в сантехнических работах используются американки размера 12 и 34, с имеющимися внутренними выступами в количестве двух, редко шестигранник.

Такой ключ возможно изготовить самому. Для этого вам понадобится обрезок профильной арматуры. Нагревая и сплющивая до формы квадрата, необходимо придать будущему ключу форму конуса, затем произвести закалку.

Так же интересуются

28 января 2020 годаПодключение радиатора отопленияPosted on 16.02.2013 in Вопрос-ответ, Отопление, Сантехника

О том, как заменить радиатор отопления самостоятельно, я писал ещё в самом начале создания сайта.

С тех пор уже много было задано вопросов и вот, одному из частых вопросов посвящён этот материал.

Василий написал:

Добрый день! Прошу помочь советом. 2 года назад сделал ремонт с соответствующей заменой радиаторов (не сам делал так как я я в этом полный дилетант), вот что получилось:

Всё было хорошо, но тут в очередной слив/залив воды по стоякам отопления у меня потекла американка и не одна на другом радиаторе тоже((. Вызвал сантехника, он затянул чуть потуже американку(течь перестало) и сказал, что теперь так и будет периодически течь, так как резинка подсыхает при спадах температуры, на вопрос что же делать сказал нужно краны ставить. Но как же краны ставить до байпаса мне непонятно))

Конкретно в вашем случае, не помешает перепаять байпас полностью. Спаяно не очень хорошо. Труба перемычки слишком короткая и она «стягивает» подачу и братку меж собой.

Если паять байпас из полипропилена, то американку можно исключить вовсе. Схема примерно такая:

В вашем случае, спаять такую перемычку без американки не составит труда. Длинны хватает чтобы раздвинуть трубы и спаять их.

Как быть, если длинна не позволяет спаять перемычку таким образом. Например отводы намного короче и их невозможно разжать.

Тогда используйте конусную американку. Суть конусной американки в том, что в ней отсутствует прокладка. В ней точно подогнанный конус, который при затяжке накидкой гайки не пропускает воду. Соединение на дешёвое, но надёжное. Если правильно затянуть, то протечки не будет.

•
•

•
•

Байпас вообще лучше ставить как можно ближе к батарее, но если от отводов до радиатора не более полуметра, то перемычку можно установить сразу же на отводах. В случае с полипропиленом, не обойтись без американки.

Но ели ваша система из металлопластиковых труб, то американка исключается, ведь такую трубу можно изогнуть.

Иногда металлопластиком подключают вот так:

Но я рекомендую следующую схему подключения:

Причём не имеет значения, собираете ли вы прессфитингами или же обжимными.

По второй схеме мы перекрываем отводы к радиатору, что позволит в любой момент перекрыть радиатор полностью если появится теч на гайках или на прессе.

В обоих случаях, мы не перекрываем перемычку и не нарушаем циркуляцию.

Если смотреть на первую схему, то нужны краники или терморегуляторы с американками, причём выбирать их так же рекомендую без прокладок. Ищите конусные.

На второй схеме, нужны отдельные американки, которые надо вкрутить в радиатор отопления.

Что в итоге:

1. Краны должны быть после перемычки, чтобы не нарушать циркуляцию 2. Не используйте американки с прокладками. Используйте конусные. 3. Старайтесь минимизировать количество разъёмных соединений.

Может понадобится:

Что такое американка и где используют.Уплотнение резьбы льном.Как заменить батарею.Шаровый краник.Фитинг для металлопластика.Нарезка резьбы

<index>

Запорная и регулирующая арматура, которую в обиходе часто называют кранами, является важнейшей частью любой отопительной системы. Ошибки при выборе или установке этих устройств очень часто не ограничиваются ухудшением рабочих показателей системы отопления, но приводят к аварийным ситуациям с весьма ощутимыми последствиями. Бьющая с сильным напором из лопнувшего или сорванного крана горячая вода успеет принести немалый ущерб, пока система будет полностью отключена, а в худшем случае дело может окончиться ожогами и другими травмами. Поэтому к выбору, установке и эксплуатации арматуры следует подходить очень обстоятельно. О том, как правильно делать все это, мы и поговорим.

Назначение арматуры

Установленный вблизи радиатора кран может выполнять одну из следующих функций:

1. Изменение количества поступающего в радиатор теплоносителя. Таким образом регулируют теплоотдачу батареи, а соответственно, и температуру в помещении;
2. Полное отключение радиатора от системы отопления. Чаще всего это делают для проведения ремонтных работ;
3. Сброс рабочей среды. Производится при выполнении ремонта или для промывки батареи;
4. Сброс воздуха.

Поскольку перепад давления в системе отопления весьма незначителен, даже небольшая воздушная пробка способна остановить циркуляцию теплоносителя. Стравливая воздух, мы устраняем причину затора и восстанавливаем функционирование системы.

В квартирах и частных домах на радиаторах систем отопления устанавливают шаровые вентили. Такой вентиль еще называют пробковым. Внутри него имеется металлический шар, вращающийся вокруг оси, перпендикулярной оси трубопровода. В шаре выполнено сквозное отверстие, сечение которого равно сечению трубопровода (диаметр самого шара превышает просвет трубопровода). Вращая рукоятку, пользователь поворачивает шар, при этом ось проделанного в нем канала либо совмещается с осью трубы (вода течет через кран), либо занимает перпендикулярное ей положение (вода через кран не поступает). Герметичность посадки шара в седле обеспечивается покрывающей его пластиковой оболочкой.

Шаровый вентиль — наиболее популярный тип запорной арматуры для трубопроводов диаметром менее 50 мм. Главное их преимущество — скорость: перекрыть поток воды в трубопроводе можно одним движением, повернув вентиль на 90 градусов. Принцип устройства крана исключает протечки через отверстие для штока, поэтому в нем нет необходимости устанавливать сальник, который периодически приходилось бы менять. Благодаря появлению новых материалов и технологий все недостатки, которые были свойственны пробковым кранам в прошлом, в современных моделях устранены. Сегодня это надежные, практичные и долговечные устройства, с которыми очень легко работать.

Другие виды

Рассмотрим винтовые вентили, кран Маевского, промывочный кран, дроссель и термостатическую головку более подробно.

Винтовой вентиль

Рабочим органом такого вентиля является шток с закрепленным на его конце клапаном. На штоке нарезана резьба, поэтому при вращении барашка с гайкой он может двигаться вверх и вниз. При крайнем нижнем положении штока находящийся на его конце клапан перекрывает отверстие — седло, препятствуя таким образом движению потока воды.

Опытные сантехники не рекомендуют применять данный тип кранов на батареях отопления. Со временем сальник, установленный для герметизации отверстия штока, начинает подтекать. Клапан тоже рано или поздно даст течь: латунный — из-за отложения солей, имеющий резиновую прокладку — из-за разрушения резины в горячей воде. Более надежными являются клиновидные латунные клапаны, но и они не идеальны: при чрезмерном усилии такой клапан может заклинить в седле.

В отличие от шаровых кранов, винтовой вентиль следует устанавливать только в том направлении, которое указано стрелкой на его корпусе. Если деталь будет установлена в обратном направлении, напор воды довольно быстро сорвет клапан.

Если вентиль закручен не до конца, то клапан, неплотно перекрывающий седло, начинает вибрировать. Это становится причиной череды гидравлических ударов, сопровождающихся характерным звуком. Как известно, гидроудары являются нежелательным явлением, поскольку могут приводить к разрушению оборудования и деталей трубопровода.

Кран Маевского

Данный тип арматуры применяется для сброса воздуха, образующего пробку в батареях отопления. Кран Маевского — довольно надежное устройство, его замена или ремонт требуются крайне редко. Кран снабжен резьбой, посредством которой осуществляется его установка в пробку радиатора. В подавляющем большинстве современных моделей шток проворачивается отверткой, но встречаются экземпляры, которые открываются/закрываются только специальным ключом. Их монтаж не рекомендуется, поскольку ключ, в котором возникает необходимость только один раз в год, быстро теряется.

При покупке кран Маевского следует внимательно проверять, поскольку в некоторых моделях шток можно полностью выкрутить. Если это случайно произойдет во время промывки батареи отопления, вернуть его на место уже не получится из-за напора горячей воды. В этом случае придется отключать весь стояк.

Промывочный

В продаже эти краны, имеющие сварной корпус из стали, встречаются довольно часто, но специалисты считают их ненадежными из-за резиновой прокладки, которая может разрушиться во время промывки радиатора. Вращение штока производится газовым ключом или плоскогубцами.

Дроссель

С помощью этого крана можно менять объем теплоносителя, поступающего в радиатор. Регулировка осуществляется вручную.

Термостатическая головка

По своей функции это устройство абсолютно аналогично предыдущему, только здесь пропускная способность регулируется автоматически с помощью термостата, который таким образом поддерживает требуемую температуру в помещении. По принципу устройства термостатические головки делятся на механические и электронные.

Монтаж

В отопительных системах жилых домов, где применяются в основном трубы малых диаметров, установка кранов на батареи выполняется посредством резьбовых соединений. Наиболее удобным признан тип соединения, называемый в обиходе «американкой». Деталь арматуры снабжена одной или двумя накидными гайками, каждая из которых охватывает присоединительный хвостовик и может вокруг него свободно вращаться. Гайка накручивается на трубу, прижимая к ней кран, при этом торец трубы упирается в установленную внутри крана прокладку. Установка арматуры на «американку» осуществляется проще, чем на муфтовое соединение, при этом вентиль может быть расположен довольно близко к стене.

Кран на «американке».

Для того чтобы разобрать соединение, достаточно открутить гайку с одной стороны. Это позволяет, к примеру, демонтировать батареи отопления для ремонта или доступа к находящемуся за ними участку стены без отключения всего стояка. Замена кранов на «американке», как и монтаж, требует минимальных усилий. Большинство «американок» имеет форму шестигранника, их установка на батареях выполняется с помощью обычного гаечного ключа. Но в некоторых моделях гайка снабжена двумя выступами, для которых предусмотрен специальный ключ. Первый вариант, несомненно, более удобный, поскольку гаечные ключи в домашнем хозяйстве используются довольно часто, а потому всегда находятся под рукой.

При первой установке крана для батареи отопления все резьбовые соединения собирают без уплотнения. Таким способом выясняют, хорошо ли детали подходят друг к другу и насколько свободно они двигаются. Зная это, можно определить количество уплотняющего материала, которое понадобится для данного резьбового соединения. Недостаток уплотнителя приведет к появлению течи, но его избыток еще более нежелателен: во время закручивания гайка может лопнуть, единственный выход в этом случае — замена всей детали.

Способы уплотнения соединений

Если профиль резьбы не имеет острой кромки, в качестве уплотнителя можно использовать ФУМ ленту. Однако в среде опытных специалистов этот современный материал не прижился, самым надежным уплотнителем они считают лен. Тонкую прядь этого материала, собранную в жгут, наматывают на патрубок, начиная с его торца. Направление намотки должно быть противоположным направлению резьбы. Лен должен заполнять резьбу на всю глубину, при этом каждым новым витком следует частично перекрывать предыдущий. Уплотнение будет более надежным, если резьба снабжена насечкой, препятствующей прокручиванию льняной обмотки. Резьбу детали перед установкой следует промазать упаковочной пастой «ЮниПак» или аналогичной.

Установка на полипропиленовые трубы с помощью муфт переходников.

Если система отопления выполнена из полипропиленовых труб, то металлические шаровые вентили на батареях отопления устанавливаются посредством муфт-переходников. Все резьбовые соединения в этом случае уплотняют по описанному выше способу.

Краны Маевского часто комплектуются прокладкой из резины или другого материала, поэтому в уплотнении ФУМ лентой или паклей не нуждаются.

Когда установка или замена всей запорной и регулирующей арматуры произведена полностью, необходимо выполнить пробный запуск системы. Это даст возможность проверить герметичность всех соединений и функционирование кранов в рабочих условиях. При этом важно убедиться, что система полностью развоздушена и рабочая среда циркулирует в ней нормально. В резьбовые соединения, в которых были обнаружены протечки, следует добавить небольшое количество уплотняющего материала.

</index>

Похожие статьи

Отопление будущего с помощью энергосберегающих системКлассификация отопительного оборудованияРазновидности отопительных приборовСборка солнечного коллектора для отопления своими руками

• 25 Март 2016Paroc представляет новое премиальное решение PAROC eXtra plus
• 24 Март 2016Новые водонагреватели Bosch с сухим тэном
• 11 Март 2016БИТП от АДЛ — современный продукт для надежных тепловых систем
• 10 Март 2016Новые современные решения от Danfoss

Пеллетные котлы «Пиролиз Мастер» — обзор обновленной линейки и отзывыТОП-5 твердотопливных котлов отопленияТОП-5 комбинированных котлов отопления7 лучших моделей газовых котловКакой утеплитель не грызут мышиОсобенности утеплителя ТехноблокВалерий Залетин, генеральный директор ООО НПК «Мегадор», о перспективах развития российского климатического рынка и немного о себеГенеральный директор ООО «Эксперт Инжиниринг» (торговая марка ИНЕСИС) Т.Л. Саковцева отвечает на вопросы, интересующие читателей

• Калькулятор стоимости энергоносителя для отопления
• Калькулятор стоимости устройства системы отопления
• Расчет тепловой мощности котла
• Расчет стоимости ремонтных работ
• Задать вопрос эксперту

Один из этапов монтажа отопительной системы в квартире или частном доме – установка батарей отопления с подключением к магистралям. Указанную операцию лучше выполнять перед прокладкой труб, так проще сделать аккуратные радиаторные подводки. Остальные нюансы монтажных работ мы раскроем в подробной инструкции, как правильно установить радиатор отопления своими руками.

Выбор отопительных приборов по типу и мощности

Если вы еще не приобрели батареи, то перед установкой нужно выбрать радиаторы отопления из 4 разновидностей, имеющихся в продаже:

1. Секционные алюминиевые. Производятся из легкого сплава – силумина (алюминий + кремний) в виде ребристых секций, окрашенных термостойким полимерным составом.
2. Биметаллические обогреватели изготавливаются двух видов – секционные и монолитные, хотя внешне готовые батареи выглядят одинаково. Конструкция: внутрь каждой секции из силумина заделан каркас из стальных труб.
3. Чугунные приборы отопления – дизайнерские и советского образца – бывают только секционными.
4. Стальные радиаторы свариваются из штампованного металла (панельные) либо изготавливаются методом литья (трубчатые).

Примечание. Кроме изображенных на фото обогревателей, существуют медные и плинтусные конвекторы. В водяных системах применяются довольно редко.

Тип отопительных приборов выбирайте по двум критериям: цена и внешний вид, соответствующий интерьеру комнат. Одна оговорка: для системы автономного отопления частного дома подойдут любые батареи, а в квартиру с централизованным теплоснабжением – радиаторы, выдерживающие давление 12 Бар. Как выбирать обогреватели, детально рассказывается в отдельной инструкции.

Теплоотдача батарей и регистров прописана в технической документации производителя. Согласно действующим нормам, мощность радиаторных секций указывается при разнице температур теплоносителя и комнатного воздуха 70 °C.

Например, температура помещения составляет 20 градусов, воды в трубах – 90 °C, тогда секция отдаст примерно 180 Вт теплоты. Поскольку теплоноситель редко нагревается до 80—90 °C, реальная теплоотдача выйдет гораздо ниже. Отсюда вывод: берите радиаторы с запасом 80—100%. Упрощенные способы расчета мощности описываются в нашем материале и на видео:

Почти все типы батарей предлагаются в 2 исполнениях – с боковым или нижним подключением. Здесь выбор зависит от способа прокладки труб и устройства подводок. Значит, перед установкой надо рассмотреть вопрос…

О способах подключения радиаторов

Схему присоединения нужно продумать заранее, от этого зависит положение отопительного прибора на стене. Пример: установка батарей с нижним подключением подразумевает монтаж гарнитуры с кранами, занимающей до 10 см места под обогревателем. Представьте, что над плинтусом проложены 2 линии двухтрубной системы, тогда при низком подоконнике радиатор просто не войдет в нишу.

Пример второй: вы решили самостоятельно произвести замену – снять в квартире старую чугунную «гармошку» и установить современный прибор. Железные трубы разводки не дадут реализовать нижнее присоединение – только боковое. Чтобы выставить радиатор посередине окна, придется нарастить подводки из полипропилена или металлопластика.

Способы подключения батарей:

1. Боковой разносторонний (диагональный). Теплоноситель подается через верхнее отверстие, выходит из нижнего с противоположной стороны, равномерно протекая по внутренним каналам. Теплоотдача максимальная, радиатор работает эффективно.
2. Боковой – обе подводки присоединяются с 1 стороны. Теряется примерно 10% тепловой мощности, поскольку дальняя часть батареи прогревается хуже.
3. Нижняя разносторонняя схема применяется в горизонтальных однотрубных системах типа «ленинградка». Эффективность прибора снижается на 10—20% в зависимости от давления, создаваемого циркуляционным насосом.
4. Чисто нижняя подводка теплоносителя не уступает диагональной благодаря конструктивной особенности – через первый вертикальный канал вода поднимается в верхнюю зону радиатора, а потом расходится по остальным протокам и собирается внизу.

Схемы с боковым подсоединением чаще реализуются в традиционных системах – двухтрубных или однотрубных (кроме ленинградской), которые монтируются открыто. Нижняя подводка – более современный вариант, трубы от котла прокладываются в полу, выходя непосредственно под батареей.

4 вида радиаторной арматуры

При запуске водяного отопления систему нужно балансировать, во время эксплуатации выполнять ремонт и промывку радиаторов. Для решения этих задач используется следующая запорно-регулирующая арматура:

• балансировочный вентиль;
• кран шаровой;
• клапан термостатический с термоголовкой;
• гарнитура для нижнего подведения труб.

Важный момент. При монтаже батарей отопления всегда используйте краны с американками – прямые и угловые. Соединение с накидной гайкой позволит в любой момент снять обогреватель без опорожнения трубопроводной сети.

Как правильно устанавливать радиаторную арматуру:

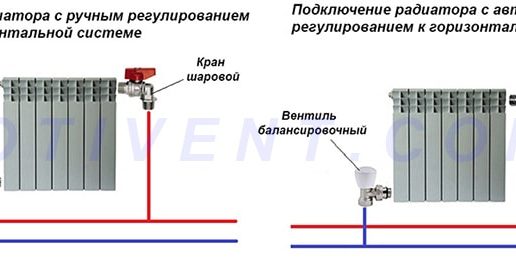

1. При соединении отопительного прибора с централизованным отоплением ставьте 2 шаровых крана, балансировочный вентиль не понадобится. Вариант второй: на подающей линии можно предусмотреть клапан с термоголовкой для автоматического регулирования температуры воздуха в комнате.
2. Радиаторы в частном доме подключаются так: на входе шаровой кран, на выходе – балансировочный вентиль. Если хотите регулировать проток автоматически, вместо входного крана ставьте термоголовку.
3. Для нижнего присоединения используйте специальную гарнитуру со встроенным балансовым вентилем от фирм Danfoss, Herz Armaturen, Oventrop. Есть модели под установку терморегулятора.

При замене батареи в квартире не забудьте предусмотреть байпас для прямого протока воды по стояку. Последний радиатор индивидуальной отопительной сети загородного дома оснастите 2 отсекающими кранами, балансировать его не придется.

Расположение и высота установки батарей

Радиаторы следует устанавливать в местах наибольших теплопотерь:

• традиционное месторасположение – под окном, посередине светового проема (если смотреть по вертикали);
• в коридоре неподалеку от входной двери;
• на лестничных площадках;
• возле холодных стен жилых комнат без оконных проемов.

Пояснение. Когда батарея установлена в подоконной нише, восходящий конвекционный поток смешивается с охлажденным воздухом от окна. Если вместо наружной стены в помещении сделаны витражи, лучше вмонтировать в пол водяные либо электрические конвекторы.

Если монтаж радиаторов отопления ведется под окнами, выдерживайте следующие минимальные отступы:

• от наружной стены – 2.5 см;
• от подоконника – 50 мм;
• от пола – 60…200 мм в зависимости от вида отопительного прибора и способа его подключения.

В отличие от алюминиевых и биметаллических батарей, глубина стальных панельных радиаторов колеблется в широком диапазоне – от 6 см (тип 10) до 160 мм (тип 33). Чем толще батарея, тем больше воздуха она способна пропустить и нагреть. Значит, нужно обеспечить подвод воздуха снизу и отвод теплого потока сверху обогревателя. Монтажные схемы стальных панелей разных типов приведены на чертеже.

Рекомендация. Не советуем полностью зашивать радиатор после установки, делая 2 конвективных проема с решетками. Вы потеряете весь инфракрасный тепловой поток, а это минимум 20% мощности батареи. Зато воздух под обшивкой нагреется до 30—40 °C, из-за разницы температур между улицей и нишей вырастут потери тепла.

Инструкция по монтажу

Чтобы повесить и подключить батарею к трубам отопления, подготовьте такие комплектующие и материалы:

• крюки с пластиковыми дюбелями для крепления радиатора к стене – минимум 3 шт.;
• 2 футорки (боковые пробки) с правой трубной резьбой, обозначены латинской буквой D;
• 2 футорки с левой резьбой, маркировка – S;
• 1 ручной воздухоотводчик (кран Маевского) с ключом;
• 1 заглушка;
• уплотнительная силиконовая нить или лен;
• кран, вентиль балансировочный, термостатический клапан, гарнитура – согласно схеме;
• полипропиленовые, металлопластиковые либо полиэтиленовые трубы внутренним диаметром 10—15 мм на подводки.

Количество креплений зависит от величины отопительного прибора. Алюминиевую батарею до 10 секций надо крепить на 3 крюка или специальных кронштейна – 2 сверху, 1 снизу. В остальных случаях применяется 4 крепления.

Стальные панели продаются в сборе, подвесные кронштейны идут в комплекте. Тяжелые чугунные радиаторы напольного монтажа оснащаются ножками.

Из инструментов вам понадобится:

• электродрель и сверло, соответствующее твердости стены;
• отвертка либо шуруповерт;
• уровень строительный;
• ключ газовый;
• рулетка, карандаш.

Предварительная сборка

Радиаторные секции стягиваются между собой ниппелями – металлическими сгонами, на которых нарезана левая и правая резьба (на половину длины). Для соединения нужен длинный ключ с насадкой под ниппель, в домашнем хозяйстве такого не найдется. Отсюда совет: попросите скрутить секции прямо в магазине.

Секционную батарею собирайте в таком порядке:

1. Зачистите площадки вокруг боковых отверстий.
2. Закрутите с торцов 4 футорки, аккуратно подтяните их газовым ключом. Обратите внимание: пробки с обычной резьбой должны закручиваться в правые торцы радиатора, с левой резьбой – в левые (если смотреть на лицевую сторону изделия).
3. Неиспользуемый нижний выход закройте заглушкой из комплекта.
4. Пользуясь уплотнительным материалом, запакуйте и вкрутите в верхний канал кран Маевского.
5. В оставшиеся 2 отверстия установите ответную часть американок, отсоединенных от кранов.

Важный момент. Элемент американки с накидной гайкой не нужно заворачивать внутрь футорки до упора. Иначе гайка не отодвинется от края и не даст присоединить сам вентиль. Для вкручивания понадобится специальный внутренний ключ, но при желании можно обойтись мощными пассатижами.

После монтажа американок прикрутите вентили и затяните (пока от руки). Панельные обогреватели сборки не требуют, разве что придется установить воздухоотводчик. Пленку с корпуса не снимайте – она защитит покрытие от случайных повреждений.

Как разметить крепление радиатора

Начинаем с подготовки – убираем мешающие предметы, отдираем старые обои (на их место можно приклеить отражающий экран из фольги), производим демонтаж старой батареи в случае замены. Будьте внимательны, не отрежьте болгаркой резьбу на стальных трубах разводки. Лучше почистить ее металлической щеткой и распаковать муфтовое соединение, открутив гайку.

Справка. Если в силу разных причин резьба пришла в негодность, придется искать комплект трубных лерок и нарезать витки по новой. В открытых системах отопления, работающих под атмосферным давлением, допускается применение обжимных соединительных муфт типа GEBO.

Как сделать правильную разметку под батарею:

1. Определите середину оконного проема и обозначьте его на стене вертикальной линией.
2. Отступив от подоконника 7—10 см, прочертите горизонталь с помощью уровня. Эта линия обозначает положение верхнего торца радиатора.
3. Измерьте расстояние от центра собранной батареи до точек подвеса, отложите его на горизонтали в обе стороны от вертикальной линии. Секционный обогреватель можно приставить к стене и сделать метки напротив двух крайних стыков.
4. Выясните размер от верхней панели до точки крепления радиатора, отложите это расстояние вниз от предыдущих меток. Получите верхние точки сверления.
5. Точки нижних подвесов определяются легко: отступите вниз еще 50 см – это стандартное межосевое расстояние обогревателей. Бывают и другие размеры – 300, 600 мм и так далее.

Перед разметкой обязательно проверьте горизонтальность подоконника. Если он стоит неровно, а вы повесите батарею по уровню, то со стороны будет казаться, что именно радиатор закреплен криво. Тогда нужно ориентироваться по наклону подоконника.

Момент второй: чтобы воздух уходил через кран Маевского, обогреватель устанавливается с небольшим уклоном. Сторона прибора, где находится воздухосбрасыватель, приподнимается буквально на 1–2 мм, визуально такой перекос останется незаметным.

При замене радиатора с подключением к существующим трубам придется замерять их положение относительно подоконника, потом привязываться по высоте. Как это делается, покажет мастер на видео:

Завершающий этап

Окончательная установка радиаторов отопления ведется по простым правилам:

1. Просверлите отверстия, забейте дюбели и прикрепите подвесы. Крюки для секционных приборов вкручиваются с учетом наименьшего отступа 25 мм.
2. Подвесьте батарею на кронштейны и примерьте подводки. Для удобства начертите линии на стене.
3. Снимите радиатор и выполните предварительные работы – пробейте борозды для скрытой прокладки, подключите подводки к магистралям, наклейте отражающий экран.
4. Окончательно установите отопительный прибор, подсоедините трубы и затяните американки.




Для успешного заполнения системы теплоносителем отсекающие краны и вентили оставьте открытыми. Ручной воздухоотводчик должен оставаться закрытым, он используется в процессе закачки воды или антифриза.

При замене радиатора центрального отопления в разгар сезона необходимо перекрыть весь стояк. По окончании монтажа краны на входе батареи закройте, потом подайте воду в стояк. Когда шум теплоносителя затихнет, медленно открывайте сначала верхний кран, потом нижний. Спустите воздух из батареи.

Как подвесить батарею на утепленную стену

Иногда домовладельцы утепляют внешние стены изнутри слоем пенопласта либо экструдированного пенополистирола толщиной 50 мм. При установке радиаторной батареи возникает проблема – штатные крюки слишком коротки, а более длинные испытывают консольную нагрузку и гнутся. Понятно, что крепиться к пенопласту нереально, только к стене.

Простое решение предлагает наш эксперт Виталий Дашко в своем видео. Технология монтажа батареи такая:

1. Размечаем точки крепления по вышеизложенной инструкции.
2. Берем деревянный брус 5 х 5 см (или по толщине утеплителя) длиной 600 мм либо по размеру кронштейна для стального радиатора.
3. Вырезаем в пенопласте вертикальное углубление, вставляем туда брус и прикручиваем к стене любым крепежом – дюбелями, анкерами, нагелями.
4. Ставим отопительный прибор на штатные подвесы, прикрепленные к брускам.

Смотрим видеоролик по установке радиатора на утепленную стену:

Заключение

Для установки радиаторов отопления своими руками не нужно проходить какое-то специальное обучение либо иметь профильное образование. Достаточно запомнить нюансы монтажа, посмотреть несколько видео от опытных мастеров и можно приступать к работе. Единственное предостережение: батареи следует крепить надежно, особенно чугунные. Просадка или обрыв кронштейна приведет к вытеканию теплоносителя, иногда довольно горячего 😊.

Используемые источники:

• https://pechiexpert.ru/amerikanka-dlya-radiatorov-otopleniya-ustrojstvo-i-sposoby-primeneniya/
• https://sistema-otopleniya.ru/montazh-otoplenija-3/otoplenie-amerikanka-sposob-montazha.html
• http://dretun.ru/hardworking/hochy-tepla/
• https://x-teplo.ru/otoplenie/oborudovanie/ustanovka-kranov-na-batarei-otoplenija.html
• https://otivent.com/ustanovka-batarej-otoplenija
