Отливы для крыши: виды, устройство + как самостоятельно провести установку

Крышу дома часто сравнивают с зонтом: главное предназначение – защита от дождя и других видов атмосферной влаги. Но есть одно существенное отличие, ведь жидкость сплошной стеной стекает с зонта сразу во всех направлениях, а с крыши современного дома – только в нескольких специально отведенных для этого местах. Весь секрет в водосточной системе!

И здесь немало своих тонкостей, ведь важно, чтобы вся система не только работала, но и не требовала к себе постоянного внимания из-за поломок. Поэтому в этой статье откроем вам все секреты: как сделать отливы на крыше своими руками так, чтобы в них было продумано все до мелочей!

Содержание

Что собой представляют отливы жилого дома

Организация отвода воды с кровли жилого дома напрямую зависит от того, какая форма у крыши и

Дом без организованного отвода воды: реально ли такое?

Возможно у вас возникала когда-либо мысль, что возможно вообще обойтись без всяких водостоков – раньше на Руси разве не обходились без них? Да, не только, такой подход практикую и сегодня!

Например, если дом строится строго в определенном стиле, и водосточные трубы на нем не скрыть и не подогнать к выбранному дизайну экстерьера никак. В таком случае строители делают все, чтобы дождевая вода никак не вредила зданию.

Для этого крышу строят так, чтобы она имела широкий навес и выступала за лицевую часть стены не менее, чем на полметра. Далее на фундаментных стенах укладывают вертикальную изоляцию, и сам фундамент представляет собой высокий цоколь из не влагоемких материалов, как керамическая плитка или камень.

Вторым шагом делают вертикальную планировку территории так, чтобы от дома шел ощутимый под ногами уклон – так вода будет свободно стекать с крыши и сразу уходить от фундамента дома.

Отливы стандартной двухскатной крыши

Стандартные отливы для двускатной крыши состоит из таких элементов:

В тех местах, где сток воды будет под большим напором (чаще всего под ендовой), на желоб или угол желоба еще ставят ограничитель.

Организация отвода воды с плоской крыши

А вот на крыше плоского дома отливы выглядят несколько иначе:

Для того, чтобы организовать отвод воды с плоской крыши, сначала ее оборудуют парапетом высотой от 30 до 90 см, который одновременно служит ограждением. Далее устанавливают водосток, в большинстве случаев – внутренний.

Внутренний водосток считается более надежным, т.к. такая система почти не подвержена атмосферному воздействию. Устанавливать водоприемные воронки только на пониженных участках кровли, что вполне логично. Если ваша крыша до 150 м², тогда ставьте две воронки: стандартную со стояком и аварийную, которая уберет воду через парапет.

Но крайне важно, чтобы система отливов с плоской крыши всегда работала исправно. А для этого такая система должна быть проходимой, т.е. защищенной от забивания листьями осенью и снегом зимой. Для этой цели к обжимному кольцу или фланцу на воронке крепят корзинку и укладывают нагревательные кабели. А в нижней части трубы монтируют ревизию для очистки и контроля. Сама вода по внутреннему водостоку попадает в главный коллектор.

Выбор материала водоотливов

Сначала вам следует определиться, из какого материала вы хотите установить водосточную систему:

Нельзя сказать, что один из них будет лучше или хуже. Пластик обычно привлекает своей доступностью цены и легкостью в монтаже, металл – долговечностью и надежностью.

Но стоит учитывать, к обустройству водосточной системы дома в российском регионе предъявляются серьезные требования:

От того, из какого материала будет изготовлена водосточная система, зависит ее практичность и долговечность. Качественный водосток должен исправно работать даже в дни сильного ливня, и при этом без каких-либо брызг на стены. Материал должен быть достаточно устойчивым для порывов ветра, сильных морозов и снеговой нагрузке. Поэтому давайте внимательнее рассмотрим плюсы и минусов каждого из вариантов.

Современные металлические отливы изготавливают из оцинкованной стали, жести, алюминия, титан-цинка, меди и металла с полимерным покрытием. Самые доступные из них по цене – жесть и оцинкованная сталь, и они же менее практичны, т.к. подвержены механическим повреждениям и коррозии. В работе с такими элементами вам придется использовать много герметика и защищать все стыки, но это может не спасти от воды, которая замерзнет в трубах и взорвет их. Из-за всего этого общий срок службы водостока не превышает 15 лет. Еще оцинкованная сталь далеко не всем нравится из-за того, что со временем покрывается белесыми и ржавыми разводами. Поэтому такую сталь защищают пластиком с обеих сторон, такие технологии помогают увеличить гарантийный срок водостока до 15 лет. И только в этом случае стальному водостоку не страшны ни кислотный дождь, ни солнце, ни царапины.

Куда более долговечные отливы из цинк-титана, алюминия и меди. Такие не деформируются даже при серьезной снеговой нагрузке. Но весят они уже больше, сложны в монтаже и немало нагружают карниз. Например, медные не только радуют своим эстетичным внешним видом, но и отличаются высокими прочностными характеристиками. Отдельный вид водостоков, которые не намного дороже цинковых – из алюцинка. У них довольно красивый металлический блеск и узор кристаллизации, и при этом отличная коррозия за счет присутствия алюминия в защитном покрытии водостока. Этот элемент образовывает собой стабильную оксидную пленку на поверхности труб.

Еще еще такой вид водоотливов, как свинцовые. Они отличаются замечательной сопротивляемостью к температурным перепадам, особенно резким, когда весной ночью случается мороз. при этом свинцовые водоотливы настолько просты в сборке, что подходят для крыши любой сложной конфигурации.

Но самыми популярными считаются водоотливы из пластика. Они обладают легким весом, практичны и бесшумны, и при этом куда более доступны по цене, в отличие от всех других видов. Пластиковые водостоки устроены настолько просто, что их не сложно установить даже совсем несведущему человеку.

Вы наверняка удивитесь, но сегодня производятся даже цементные водостоки, причем довольно надежные! Но у них есть существенный недостаток: постоянная усадка, которая требует проведения постоянных ремонтных работ. Кто же тогда вообще покупает водоотливы такого качества? Те, кто хотят серьезно сэкономить, ведь подобные системы обходятся дешевле пластиковых.

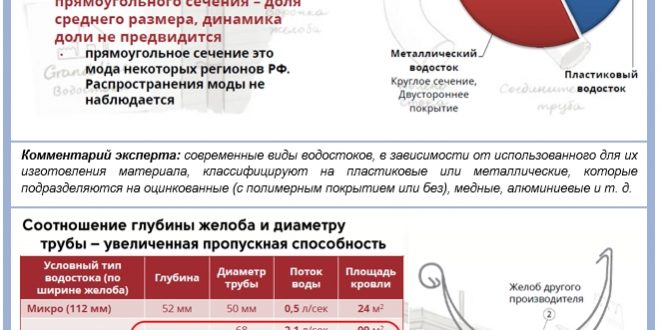

Правила расчета и проектирования системы отливов

Грамотная установка отливов на крышу всегда начинается с ее проектирования и расчета:

Первым делом вам нужно определить, где именно вам будет удобнее разместить водосточную систему с учетом места расположения окон, дверей и любых выступающих элементов архитектуры дома.

А вот как установить отливы на крышу обычного частного дома, мы сейчас расскажем. Итак, сначала устанавливают желоба, с учетом наклона к воронке. Это 3-5 мм на каждый 1 метр:

Если вы не используете саморегулирующиеся крюки для желобов, тогда подрезайте согласно этому уклону:

Процесс монтажа водостоков

Мы подготовили для вас целую серию пошаговых иллюстраций и мастер-классов, чтобы вы могли разобраться во всех деталях установки водотливов для двухскатной крыши.

Шаг 1. Определение наклона и монтаж крепления

Всего в процессе монтажа вам понадобится два вида крепления:

Также есть несколько способов закрепить крюки, не только с учетом уклона:

При помощи крюкогиба согните крепление для водостока под нужным углом и закрепите их на лобовую доску в нужном порядке, начиная от угла. Следите за тем, чтобы расстояние между кронштейнами было одинаковым, от 50 до 60 см. Это расстояние названо не просто так: именно так вы не столкнетесь с такой проблемой, как провисание желобов и срыв отливов сильным ветром или шапкой снега.

Теперь переходим к устройству желоба. Если он состоит из нескольких элементов, соберите их на земле. Далее следуйте такой инструкции:

• Шаг 1. Теперь обозначьте положение для будущей сливной воронки, и с обеих ее сторон, на расстоянии 15 см от края, установите держатели желоба.
• Шаг 2. Установите держатели желоба в наибольшем удалении от сливной воронки, с учетом уклона желоба 0,3%.
• Шаг 3. На лобовой доске теперь установите промежуточные держатели, между которыми должно быть не более 60 см.
• Шаг 4. Наметьте места размещения углов и муфт желоба. Установите желоб в держатели.
• Шаг 5. Вставьте выступ желоба в передний фланец желоба, затем поверните желоб назад, пока не услышите щелчок.
• Шаг 6. Отрежьте желоб на нужную длину ножовкой по металлу.
• Шаг 7. Закрепите желоб в держателях. Покройте тонким слоем скользящего средства фасонные части желоба.
• Шаг 8. Теперь установите сливную воронку, а ее задний край заложите на задний фланец желоба.
• Шаг 9. Соедините отрезки желоба при помощи муфт. Следите за тем, чтобы расстояние держателя до края муфты не превышало 15 см.
• Шаг 10. Закрепите углы на желобе, вставьте задний фланец желоба в фланец угла и защелкните передний фланец желоба в угловом торцевом фланце.

После этого переходите к заглушкам. Поставьте левую и правую.

А теперь – о сложностях. Если у вас нет возможности поставить водосточную трубу прямо над воронкой, но удаление небольшое, до 10 см от центра воронки до центра трубы, тогда проще всего собрать отступ. для этого наденьте отвод с одним раструбом на сливной патрубок воронки, а на его гладкий конец наденьте двухраструбный отвод.

Если расстояние между центрами больше 10 см, тогда отступ придется собирать из трех элементов. Для этого двухраструбный отвод наденьте на сливной патрубок воронки, вставьте в него отрезок трубы, и на тот уже надерьте двухраструбный отвод.

Шаг 2. Подготовка и монтаж желоба

Установите желоб так, чтобы он оказался ниже условной линии кровли на 1 см, а вода с капельника могла попадать прямо в центральную треть желоба. Чтобы установить желоб ровно, воспользуйтесь отвесами. В том месте, где к желобу будет крепиться водосточная труба, нужно приложить воронку, сделать разметку и проделать нужное:

Отверстие для металлического стока легче всего выпилить при помощи сверла-насадки. Для работы с пластиковым желобом вам понадобится пила по металлу, ножовка или пила с мелкими зубьями. Кромки реза зачищайте наждачной бумагой или напильником. Не забудьте отогнуть края отверстия наружу, чтобы потом воронка более надежно была соединена с желобом:

Вот хороший практический пример, как все это провернуть с пластиковым водостоком:

Шаг 3. Соединение желобов разными способами

Перед склеиванием пластиковых желобов края кромок необходимо зачистить от заусенцев и обработать чистящим средством. Это необходимо для того, чтобы обезжирить пластик. Только после этого на внутреннюю сторону воронки наносят клей.

Большинство современных водостоков собираются уже не на клей, а на специальный замок:

А вот так происходит монтаж металлического водостока:

Чтобы соединить несколько водосточных труб, вам понадобятся муфты. При монтаже их щелевые раструбы должны быть обращены вниз. При этом оставляют 1 см зазора между упором раструба муфты и краем трубы. Кроме того, под каждой из муфт ставят крепежную скобу.

А еще сегодня разрабатывают такие водосточные системы, которые не позволяют усиленному потоку воды перелиться через край. Это обеспечивает специально разработанная форма желоба с особой жесткостью.

У нее есть дополнительные ребра жесткости сразу по всей длине, которые направляют поток воды, увеличивают стойкость к деформации и предотвращают налипание листьев, засоряющих водосток. Многие современные водосливные системы для крыши изготавливаются с уплотнителями из EPDM-каучука. Такие герметизируют все элементы системы и при этом не мешают линейному расширению желобов.

Установите воронку, загните ее края и зафиксируйте заглушку:

Конечно, чем больше воронок и стояков будет в вашей водосточной системе, тем она окажется надежнее, но, в то же время, дороже.

Шаг 4. Монтаж вертикальных элементов

Установите вертикальную водосточную систему на расстоянии 25 см от земли и 15 см от отмостки.  К стене нужно закрепить держатели труб из такого расчета: по держателю на каждый метр, так, чтобы он оказался на стыке двух труб.

Закрепите в фасаде дюбеля той длины, которая окажется достаточной для толщины теплоизоляции здания. В дюбеля закрутите крепления хомутов на максимальном расстоянии 1,8-2 м.

Разместите в хомутах водосточные трубы и соедините их при помощи муфты. Затяните хомуты, но не пережимайте при этом трубу. Нижний конец трубы выведите в универсальный отстойник, для чего вырежьте отверстие, которое будет равно диаметру водосточной трубы.

Чтобы обойти какие-то выступающие элементы здания или просто изменить направление стока по трубам, вам понадобятся колена в 135°, углы 90°/135° и 90−150°.

Вот как выглядят такие хомуты в жизни:

При креплении труб в стены из разных материалов есть свои особенности. Так, в кирпичную стену трубы необходимо крепить универсальными хомутами с винтом с распорным дюбелем, который имеет длину 100, 160 или 220 мм – здесь уже все зависит от того, есть в стене утеплитель, или нет.

А вот чтобы закрепить трубы к металлической или деревянной стене, уже понадобятся скобы с лапкой. Каждую из таких скоб следует крепить к стене при помощи специальных винтов для металла или дерева.

Если вы собираетесь выводить воду с крыши прямо в систему ливневой канализации, тогда на нижнюю часть трубы установите ревизию со специальной решеткой для сбора грязи. Неплохой альтернативой будет универсальный дождеприемник, который защитит от утечки неприятных запахов и низких температур. Тогда в водосток не нужно ставить решетку, т.к. здесь уже будет встроен съемный лоток для сбора листьев и веток.

К слову, от вертикальных водосточных труб вы вообще можете отказаться! Сегодня становится модно использовать цепи вместо водостока, как в Японии. Их просто цепляют за желоб, и они свисают вниз. При должном подходе такие цепи превращают в настоящее украшение дома и сада.

Цепи – только условное название. На самом деле на японских водостоках такие цепи имеют сложную пространственную форму с декоративными чашами и другими элементами. Если вам нравится такое исполнение, то следите за тем, чтобы цепи были надежно связаны с основанием и желобом, при этом будучи так натянуты, чтобы не двигаться из стороны в сторону.

Шаг 5. Защита водостока

Когда отливы будут полностью готова, дополнительно вы можете защитить ее специальной сеткой от грязи и листьев:

Терпение и соблюдение технологии – и водосточная система вашего дома будет по-профессиональному надежной!

Материалы для самодельных водостоков:

• пластиковые бутылки;
• трубы для канализации;
• дерево;
• оцинкованные листы металла;
• медные листы металла;
• профили для гипсокартона;
• керамическое водоотведение.

Водосточная система из канализационных труб

Канализационные трубы подходят по своей цене, крепости, весу и наличию различных переходников.

Важно! Не все виды канализационных труб подходят для наружных работ.

Их виды:

• Серые трубы, боятся сильных морозов.
• Коричневые трубы, самые крепкие, терпеливы к нагрузкам и большим морозам. Под воздействием продолжительных солнечных лучей ультрафиолет разрушает и начинает трескаться поверхность.
• Белые трубы, используют для домашних монтажных работ.

Поэтому выбирать трубы для водостоков следует по погодным условиям в своем регионе.

После определения материала для слива, рассчитывают расходные материалы.

Разный диаметр труб подходит для разных площадей ската крыши:

• S< 50 кв. м – трубы диаметром 8 см;
• S< 125кв. м – трубы диаметром 9 см;
• S > 125 кв. м – трубы диаметром 10 см.

Для схемы водостока необходимо знать некоторые параметры:

1. периметр крыши;
2. длина и количество желобов, стоков;
3. места стыков и креплений.

Периметр крыши, деленный на 2, и будет длина желобов. Трубы будут распилены пополам. Например, периметр крыши 60 м, необходимо купить для желобов 30 м канализационной трубы.

Водоотливные стояки по всему периметру находятся на расстоянии 5 м. Их длина равна расстоянию от карниза до земли. Умножив, количество стояков на длину стояков, получим количество деталей для желобов.

Необходимые для сооружения детали:

• сливные трубы;
• кронштейны (на 10 м идет 18 шт.);
• отводы и воронки (сколько сливов);
• заглушки;
• углы (в зависимости от угла падения воды с крыши);
• соединительные для желобов;
• колена;
• переходники.

Нужные инструменты:

1. шуруповерт и саморезы;
2. отвертка, ножовка;
3. болгарка, лобзик электрический;
4. рулетка, веревка, уровень.

Для удобства установки нужны строительные леса или козлы.

После покупки материалов начинается подготовительный этап. Подготовленные для желобов трубы, необходимо распилить на 2 части. Для этого понадобится болгарка, лобзик или ножовка по металлу.

Внимание! Места желоба, входящие в тройник не распиливать!

Монтаж

Желоб проходит под уклоном к сливу. Прикрепляются кронштейны на расстоянии полуметра друг от друга. Крепление желобов происходит под уровнем и с натянутой нитью.

Стыки между отдельными частями замазывают герметиком или сажают на клипсы. Следующий этап – установка сливных труб, стыки промазываются герметиком.

Из пластиковых бутылок

Облегченный и дешевый материал – это пластик. Имея достаточное количество пластиковых бутылок можно сделать из них водосток. Для этого подойдут темные бутылки из-под пива или кваса, чтобы не было видно мусора.

Как и в первом случае рисуем схему будущего водостока. Находим периметр крыши и вычисляем число бутылок. Из 1 бутылки выйдет 2 половины по 12-15 см.

От бутылки отрезаем дно и горлышко, разрезаем пополам оставшуюся часть и моделируем желоб при помощи степлера.

Бутылки накладывать внахлест на 2 см. Желоб крепится к крыше с помощью шуруповерта и проволоки.

Водоотведение делается из отрезанных, но не распиленных частей, вставляя одну в другую. Воронка изготавливается из бутылки с обрезанным донышком, вставленная в водосток. Водоотводную трубу можно поместить в емкость или довести до грунта.

Из оцинкованной стали

Оцинкованная сталь считается прочным металлом, устойчивым к ржавчине, морозам и ультрафиолету. Единственный минус – из-за перепадов температур расходятся крепежные швы.

Этот материал легко поддается изменению формы. Для фальцев достаточно приложить к листу линейку или кусок бруса и отбить молотком. Для придачи круглой формы трубу или бревно оборачивают листом и проходят молотком или киянкой.

Готовую конструкцию цепляют на кронштейны. Желоба укладывают внахлест на 10 см. Воронки изготавливают при помощи ножниц, подгибая металл по своим задумкам. Трубы скрепляются хомутами.

Изготовление трубы

Для начала воронку следует спроектировать и сделать примерный чертеж на листе бумаги. После следует начинать переносить чертеж на жесть.

С краев проводят прямую линию с отступом от края в 0,5 см и с другого в 1 см. Вырезав деталь, загибают расчерченные края под прямым углом отступ с 1 см, а другой под острым углом.

Сворачивая заготовку, края углов должны войти друг в друга. Молотком добавляют цепкости на шве трубы. Имея специальные станки для сгибания металла, процесс займет меньше времени.

Воронка

Воронка состоит из двух разных частей. Диаметр ее должен равняться диаметру трубы. Части воронки отдельно чертятся на листе жести. Вырезав ножницами, как и при изготовлении труб оставляется с края 1,5 см на состыковку. Стыковаться они должны наружу.

Кронштейны

Кронштейны помогают поддерживать желоба. Этот важный крюкообразный предмет можно изготовить самостоятельно. Лучше брать материал одинаковой ширины, чтобы кронштейны были идентичны.

Для этого нужна сталь толщиной больше 2 мм, это позволит держать вес. Полосы для электромонтажных работ идеально подойдут для заготовок. Размеры: 40 см на 2 см. Заготовку гнут с помощью трубы и вбитых гвоздей в дерево, используя рычаг.

После изготовления сверлят два отверстия для крепления. Покрашенные кронштейны, таким образом,  защищенные от ржавчины, служат намного дольше.

Выкрашенный металл защищен от ржавчины и коррозии. Значит, срок службы изделия из него увеличивается.

Для временной конструкции кронштейны делают из дерева. Вырезая в куске бруса углубления под желоб. Некоторые прибивают их к стропилам на крыше.

Из металлических профилей для гипсокартона

Профиль легкий и прочный металл прекрасно подойдет для слива воды.Находим нужное количество материала исходя из периметра крыши дома.

Профили по всему периметру дома можно прикрепить на:

1. кронштейны;
2. проволоку;
3. бруски.

Для защиты от выливания воды из желобов, его распиливают на 2 части, конец над воронкой оставляют и загибают, чтобы сделать на углу преграду из полукруга. Сливные трубы и воронку придется сделать из других материалов.

Из дерева

Имея дачу или загородный дом легко найти этот материал. Для временного использования на короткий срок достаточно затратить пару часов.

Временный водосток делают из доски 150х10мм. Длина досок равна двойному периметру. Например, периметр свеса крыши 100 м, значит, сумма длин досок должна быть 200 м.

Доски сбиваются гвоздями под прямым углом. Получившиеся углы внахлест соединяют, получая длинные желоба. Для временной постройки делают временные крюки из досок и железа. На получившиеся кронштейны цепляют желоба.

Кронштейн можно сделать из дерева. Из деревянного бруса вырезают треугольник с посадкой для желобов. Кронштейны прибивают гвоздями или прикручивают проволокой к кровле. При установке края перпендикулярных желобов должны перекрываться.

Отрегулировав наклон желоба, приступаем к водостоку. Его можно сделать из кусков жести или изготовив еще один желоб, достающий до земли.

Главная задача такого водостока – отвести воду от фундамента дома. Далее можно прорыть канавку для слива воды или увести его под дерево. Вода от дома должна уйти примерно на 1,5 – 2 м.

Пока хозяева не накопят денег или придумают другой вариант. Для защиты дерева от влаги можно использовать полиэтиленовую пленку, закрепленную скотчем, мебельным степлером или маленькими гвоздиками.

Есть еще один вариант изготовления желоба. Распустив небольшое бревно на 2 части. Стамеской, вырезав овал, получается отличный желоб. Способ прикрепления к крыше остается такой же.

Советы по эксплуатации системы:

• Избавиться от опавших листьев и мусора ставят защитные сетки. Ее легко сделать самостоятельно. Для этого нужна мелкая сетка, которую нарезают полосами с шириной на 6 см больше ширины желоба (по 3 см больше с каждой стороны). Прикрепить ее можно с помощью хомутов или проволоки.
• Чистка водоотвода от грязи и мусора продлит ему жизнь, защитит от засоров. Чистят с помощью щетки или руками, убирая  палки. Засоренный водоотвод способствует протеканию воды на стены и фундамент дома.

Вывод

Изготовить самостоятельно систему водоотведения можно. Необходимо определится с материалом для работы, начертить схему и приступить к работе.

Главное соблюдать технику безопасности. Эти виды водостоков значительно сэкономят бюджет и позволят сделать именно тот вариант, который ближе для владельца дома.

Полезное видео

Как сделать водослив из канализационных труб на видео ниже:

Любая постройка нуждается в качественном отводе атмосферных осадков. Сама кровля герметична, а ливневые воды и снег уходят благодаря скатам. Но если стекающая влага будет попадать на фасад или фундамент здания, то они отсыреют и быстрее износятся. Поэтому каждой постройке необходим водосток. Это защитная конструкция, состоящая из системы желобов, расположенных по периметру крыши, и отводных труб.

Зачем нужен водосток

Наружный водосток — это комплекс открытых желобов, собирающий с крыши влагу и направляющий её в вертикальные отводные трубы. Места, где заканчивается конструкция, оснащаются ёмкостями для сбора воды или ливневой канализацией.

Водосток защищает дом от разрушительного воздействия влаги

Функции водостока

Водосток выполняет такие функции:

1. Защитная. Заключается в отведении сточных вод от стен и цоколя дома.
2. Декоративная. Красивый самодельный водосток станет украшением жилища или беседки.
3. Кумулятивная. С помощью такой системы ливневыми водами можно заполнять специальный резервуар для полива.

Промышленные водостоки производят из специального пластика или оцинкованной стали и стоимость их достаточно высока. А если приплюсовать заглушки, воронки, уголки и колена, то цена увеличится вдвое. У готовых деталей есть своё преимущество — их легко собрать, как конструктор. Чтобы сэкономить, умельцы нашли альтернативу и стали самостоятельно изготавливать системы водоотлива из подручных средств, например, из пластиковых канализационных труб. Поэтому если дом или дача уже есть, а водостока там нет, то можно рискнуть изготовить его собственноручно.

Самодельный водосток может прослужить долгие годы

Если подойти к делу с умом и правильно подобрать материал, то самодельный водосток вполне можно будет использовать как основной.

Виды водостоков

Водосток бывает таких видов:

1. Наружный или внешний. Такой тип подойдёт для самостоятельного монтажа.
2. Внутренний, который предусматривают ещё в проекте. Чаще всего этот вид устанавливается на плоских крышах, для него подойдут трубы из любого материала.

Материалы для самодельных водостоков

Ранее для сборки систем отлива использовался только металл. Чаще — оцинкованная или покрытая полимерами сталь, реже — медь или алюминий. Теперь ассортимент подходящих материалов значительно увеличился:

1. Водостоки из оцинкованной стали. Они долговечны, надёжны, устойчивы к нагрузкам и скачкам температур. Их минусом является шумность и подверженность к коррозии.

   Оцинкованная сталь — один из самых популярных материалов для водостока

2. Системы отлива из ПВХ. Отличаются малым весом и низкой шумностью, легки в сборке и хорошо противостоят перепадам температур.

   Водосток из ПВХ — надёжен и бесшумен

3. Водоотводные системы из канализационных труб. Благодаря удобному монтажу и большому разнообразию переходников такие трубы стали отличной заменой промышленным водостокам из ПВХ.

   Канализационные трубы — отличный материал для водостока

4. Трубы и желоба из керамики. Для них понадобится специальная глина и навык гончарства.

   Керамические трубы очень долговечны

5. Отливы из пластиковых бутылок. Быстро монтируются, но годятся в качестве временной альтернативы.

   Бутылочный пластик — самый доступный материал для создания водоотлива

6. Деревянные водостоки. Изготавливаются вручную, служат долго только в случае специальной обработки.

   Деревянный водосток очень декоративен

7. Водоотливы из меди. Пригодны для длительной эксплуатации, но со временем покрываются патиной.

   Медные водостоки выглядят благородно и престижно

Водосток из канализационных труб

Для собственноручного изготовления стандартной водоотливной системы часто пускают в ход пластиковые трубы для канализации. У них есть ряд несомненных достоинств:

• доступная цена;
• широкий ассортимент труб и переходников, а также всевозможных механизмов для крепления;
• небольшой вес, что облегчает перевозку и монтаж;
• возможность самостоятельной порезки;
• долговечность.

Поскольку такие трубы бывают разных цветов, нужно разобраться, какие из них рекомендуется использовать для обустройства водоотводной системы:

1. Белые. Этот вид труб применяется только внутри помещений, когда трубы другого цвета не вписываются в интерьер. Для внешнего монтажа они непригодны.
2. Серые. Эти трубы попрочнее, но не переносят нагрузок и не предназначены для использования в мороз. Годятся только для регионов с тёплыми зимами.

   Белые и серые трубы не годятся для внешнего монтажа

3. Коричневые или рыжие трубы. Они рекомендуются для наружного водостока, так как хорошо переносят низкую температуру и напор водяной массы. Они не выносят долгого действия солнечных лучей и со временем становятся хрупкими.

   Коричневые трубы наиболее пригодны для водоотлива

Как сделать водосток своими руками

Перед покупкой труб составляется схема всей системы, включая все части конструкции и их количество:

• желоба для крыши (длина высчитывается исходя из периметра);
• сливные трубы — одна на 10 м желоба;
• кронштейны — по 17 штук на 10 м;
• отводы — по количеству сливов;
• воронки — по числу сливов;
• заглушки;
• углы (количество зависит от вида крыши);
• соединительные элементы для желобов, их нужно на 1 меньше;
• колена — в зависимости от сложности схемы;
• переходные муфты;
• отвод для дождеприёмника или отмёт.

  Легче всего смонтировать водоотлив из пластиковых труб

Сечение труб подбирается исходя из площади ската кровли. Можно взять на вооружение такую шкалу:

• площадь ската до 50 кв. м — диаметр труб 8 см;
• до 125 кв. м — 9 см;
• более 125 кв. м — 10 см.

Остальные элементы приобретаются исходя из диаметра труб, из которых выполнены желоба.

Как уже было отмечено, перед покупкой материалов и установкой водостока необходимо начертить подробную схему, в которой должны быть отмечены:

• периметр крыши;
• длина и количество желобов;
• точки крепления кронштейнов, места стыков и воронок;
• расположение стоков.

Исходя из периметра кровли определяется метраж трубы для будущих желобов. Так как она распиливается пополам и из одной заготовки получается две, то необходимая длина труб будет равна половине периметра крыши. Далее высчитывается количество водоотливных стояков. Для этого расчерчивается план, на котором отмечаются все элементы. Расстояние между ними не может превышать 5 м. После определения количества водостоков вычисляется их длина, для чего измеряется расстояние от карнизного свеса до грунта. Это и будет предполагаемая высота водоотливного стояка. Умножается эта цифра на количество деталей и получается нужная длина трубы. Следующими по проекту высчитываются тройники, соединяющие желоба и стояки. Если стояки будут отклоняться под углом, приобретаются готовые переходники. А также обязателен специальный универсальный герметик для стыков.

Инструменты для работы

Для работы нужны:

• саморезы по дереву;
• отвёртка;
• болгарка, электролобзик;
• ножовка по металлу;
• шуруповёрт;
• строительный шнур;
• уровень и рулетка;

Также понадобятся строительные леса.

Подробнее об установке водосточной системы самостоятельно, читайте в нашей статье — Монтаж водосточной системы своими руками.

Сооружение водосточной системы

После приобретения материалов можно начинать изготавливать и собирать водоотливную конструкцию.

Создание желобов

Чтобы из трубы получился жёлоб, её следует распилить пополам. Это можно сделать болгаркой, выбрав диск с алмазным напылением и сегментами. Тогда пластик при порезке не будет плавиться. Можно использовать и электрический лобзик. Для удобства нужно сконструировать что-то вроде направляющей и закрепить её на заготовке, чтобы распил был ровным. Его можно сделать и простой ножовкой. В качестве направляющей может выступить линейка, прикреплённая к заготовке скотчем, или нитка, натянутая на саморезы, вкрученные в трубу с двух концов. Участки трубы, входящие в тройник, не распиливаются. Это гарантирует надёжность соединениям.

Из одной пластиковой трубы получается два водоотводных желоба

Изготовление и установка кронштейнов

Для закрепления желобов используются кронштейны. Их можно купить или изготовить самостоятельно из полосок листового металла, изогнув по размеру желоба. Кронштейн — это базовая составляющая наружного водостока, которая поддерживает жёлоб. С помощью крюкообразных держателей образовывается конфигурация водоприёмного контура.Кронштейны можно изготовить самостоятельно из полосы стали толщиной не менее 2 мм, потому что они должны быть надёжными. Можно приобрести готовые полоски для электромонтажных работ. Их сечение изначально подходит, останется только порезать заготовки по длине.Размер заготовки:

• длина 40 см;
• ширина 2 см.

  Чтобы сделать кронштейн из стали, нужно сделать заготовку с правильными размерами

• к обрешётке. Выполняется на этапе монтажа кровли и считается такое крепление самым надёжным, потому что кронштейны держат удлинённые хомуты, которые фиксируют их в двух точках;
• к лобовым доскам. Этот способ применяется, когда кровля уже смонтирована;
• к стропильным ногам. Этот вариант актуален, если нет лобовых досок.

  Кронштейны — основа для желобов водостока

Монтируются кронштейны с учётом следующих принципов:

1. Жёлоб крепится с уклоном в сторону слива и должен выступать за край таким образом, чтобы улавливать поток воды.
2. Дальний край всей системы должен быть расположен ниже плоскости кровли.

   Крепление кронштейна зависит от свеса

Выбрав способ фиксации кронштейнов, можно приступать к работе:

1. Первыми крепятся два крайних кронштейна, между которыми выдерживается необходимый уклон.

   Два крайних кронштейна крепятся первыми

2. Между закреплёнными кронштейнами натягивается шнур, и по этой прямой намечаются места для крепления всех остальных элементов.
3. Кронштейны прикручиваются к основанию с шагом 550–600 мм.

   Между кронштейнами выдерживается расстояние 5–6 см

4. Следующими монтируются пластиковые переходники или воронки будущего водостока. Одна воронка способна собрать воду с 120 м кровли.

   Отверстие для установки воронки вырезают с помощью ножовки

5. Устанавливаются желоба. Они собираются как на земле, так и под крышей. Главное, грамотно соединить стыки. Они крепятся клеем или состыковываются с помощью специальных клипс из алюминия. В случае стыковки обязательно применение герметика. Высота крепления кронштейнов зависит от региона. Если снега зимой выпадает немного, то крепить можно, где удобно. В противном случае жёлоб опускается, чтобы сходящий с крыши снег не унёс с собой водосток.

   Желоба состыковываются клипсами или ставятся на клей

6. Когда желоба собраны и лежат на кронштейнах, патрубки-переходники из цельных кусков труб заводятся в тройники или сливные воронки. Перед этим они обрабатываются герметиком. На верхнем конце сливной системы непременно устанавливается заглушка.

   Заглушка устанавливается на резиновый уплотнитель

Видео: установка карнизных кронштейнов

Монтаж внешних водоотводных стояков

Сборка водосточных стояков выглядит так же, как соединение желобов. Если труба удлиняется, то между отрезками на герметик ставится переходник. Процесс требует соблюдения ряда правил:

• водосточная труба должна отходить от стены на 10 см;
• для крепления к стенам нужно использовать хомуты;
• трубу стоит монтировать сверху вниз;
• верхний отрезок вставить в воронку и зафиксировать герметиком.

При необходимости трубу стояка можно соединить с переходником для ливневой канализации. Его рекомендуют заменить коленом, под которое ставится ёмкость для стекающей воды.

Монтаж водосточной трубы должен производиться в соответствии с правилами

Готовый водосток рекомендуется дополнительно защитить от замусоривания, установив в желоба скрученную в рулон строительную сетку. Диаметр свёрнутого рулона должен быть чуть меньше, чем диаметр трубы, из которой сделаны желоба. Защита фиксируется пластиковыми хомутиками.

Водосток можно защитить сеткой из разных материалов

Видео: водоотлив из канализационных труб

Самодельный водосток из оцинкованной стали

Создание системы водоотведения из оцинкованной стали требует определённых знаний и сноровки. Обычно используется кровельная листовая сталь 0,5–0,7 мм. Она не должна быть меньше 270 г на кв. м.

Инструменты

Необходимо подготовить:

• ножницы по металлу;
• фломастер для разметки;
• молоток и киянку;
• плоскогубцы.

Изготовление трубы из жести

Трубы — это простой элемент сливной системы и их очень легко сделать в домашних условиях. Для работы подойдут листы оцинкованной стали или тонкая жесть. Метод изготовления из этих материалов одинаков.

Трубу из стали легко изготовить самостоятельно

Пошаговая инструкция

Работы выполняются в такой последовательности:

1. Расчёт количества материалов и их покупка.

   Вес листа стали должен составлять не менее 270 г на кв. м

2. Уложенный на ровную поверхность лист металла раскраивается по размеру желобов и труб будущего водостока. Ширина заготовки для трубы должна иметь запас полтора сантиметра для соединения краёв. Также наносится линия фальца — с одной стороны на расстоянии 0,5 см, а с другой — 1 см. Перед приданием формы заготовку можно покрасить, чтобы продлить срок её эксплуатации.

   Чтобы водосточная труба служила дольше, её можно покрасить

3. С помощью плоскогубцев выкройка загибается с меньшей стороны под углом, а с большей — буквой Г.
4. Металл выравнивается киянкой под прямым углом. Стороны заготовки соединяются, причём меньшая часть должна зайти в большую.
5. Цилиндрическую или полуцилиндрическую форму заготовке можно придать вручную, используя шаблон. На трубу или бревно нужного диаметра укладывается лист металла и выстукивается киянкой.

   Придать форму трубе для водостока можно и своими руками

Монтаж водостока из стали

Принципы устройства водосточной системы из оцинкованного металла сходны с монтажом водостока из пластиковых труб. Но есть и отличия:

1. После определения отправной точки монтируются кронштейны для желобов.
2. Желоба из металла укладываются внахлёст длиной 7–10 см. Нахлёст призван компенсировать расширение металла в летний период.
3. Устанавливаются воронки, которые должны располагаться между кронштейнами. Отверстия под воронки вырезаются ножницами по металлу.
4. Соединяются воронки с трубой на достаточном расстоянии от стены.
5. Фиксируются трубы хомутами.
6. Прикрепляется отлив внизу трубы.
7. Монтируется система антиобледенения.

Видео: сооружение водостока из металла

Водоотлив из пластиковых бутылок

Самым дешёвым и лёгким вариантом является создание водостока из пластиковой тары. Накопить нужное количество подобного материала будет просто, но для конструкции понадобятся 1,5-литровые бутылки прямой формы. Кроме них, понадобится проволока и кронштейны.

Водосток из бутылочного пластика собирается очень быстро и стоит дёшево

Инструменты и материалы для работы

Стоит подготовить:

• мебельный степлер и скобки 10–12 мм;
• строительный нож;
• дрель или шуруповёрт;
• тонкое сверло;
• проволоку;
• шило;
• пластиковую тару.

Пошаговая инструкция по изготовлению отлива из пластиковых бутылок

1. Первым делом вычисляется длина будущего водостока. Для удобства можно нарисовать эскиз. Функциональная часть бутылки будет равна 15–20 см. Этот пластик не годится для длинных (более 5 м) конструкций.
2. Бутылки очищаются от наклеек и этикеток.
3. Затем у пластиковой тары отрезается дно и горлышко в месте, где сужается верхняя часть. Для желоба получившийся цилиндр распиливается пополам.

   Пластиковую бутылку нужно подготовить, чтобы сделать из неё водоотвод

4. Жёлоб собирается из пластиковых прямоугольников при помощи степлера. Пластик накладывается внахлёст (1,5 см) и фиксируется двумя-тремя скобами. Донышки используются как заглушки при поворотных конструкциях.

   Скреплять части бутылок для желоба нужно степлером

5. Получившийся лёгкий жёлоб крепится к крыше. Для этого в шифере или другом кровельном материале просверливаются отверстия на расстоянии 20–30 см. Аналогичные дыры в жёлобе делаются шуруповёртом или обычным шилом. Далее через отверстия пропускается проволока, которая прикрепляет водослив к крыше.
6. Водоотвод тоже легко конструируется из бутылок. У одной отрезаем горлышко, а из остальных делаем уже знакомые цилиндры. Бутылка с отрезанным горлышком будет выполнять роль переходника — в ней надо будет проделать отверстие для края желоба.

   Готовая конструкция из пластиковых бутылок прослужит примерно год

Готовая конструкция прослужит минимум год, но потом придётся позаботиться о создании более совершенной системы.

Видео: жёлоб из пластиковых бутылок

Очевидно, что самостоятельное создание водосточной системы доступно каждому, кто хочет оснастить свой дом экономичной и практичной конструкцией.

Рубрика: Крыша

Ради продления срока службы фундамента стекающую с кровли дождевую воду необходимо отводить подальше от здания. Эту функцию выполняют металлические либо пластиковые водостоки для крыши. Из данной публикации вы узнаете, как правильно сделать систему кровельного слива своими руками.

Монтаж металлических водостоков

Первым делом мы рассмотрим устройство водослива из полукруглых элементов заводского изготовления, изображенных на фото.

Монтажный комплект состоит из таких деталей:

• сточные трубы и желоба;
• угловые элементы;
• кронштейны с хомутами и крюки для подвеса труб и желобов соответственно;
• воронки;
• торцевые заглушки;
• колена под трубопроводы;
• полусферические соединители желобов.

При сборке также используются дополнительные материалы – герметик, резиновые прокладки и средства крепежа – заклепки, шурупы по металлу.

Составление схемы и подбор деталей

Поскольку производители предлагают 2 типоразмера труб и желобов, перед закупкой комплектующих нужно подобрать соответствующий диаметр и составить схему водосливной системы.

При составлении чертежа руководствуйтесь следующей инструкцией:

1. Рассчитайте площадь каждого ската крыши в отдельности. Если она не превышает 250 м², берите желоб шириной 125 мм и трубу Ø90 мм. В противном случае стоит предусмотреть элементы размером 150 и 100 мм соответственно.
2. Замерьте длину кровельного свеса вдоль каждой стены коттеджа или дачи. Расставьте по углам здания сливные воронки и трубы из расчета 1 водоотлив на 10 м протяженности свеса.
3. В зданиях сложной формы (например, L-образный дом) сливы располагайте на внешних углах, поскольку от внутренних сложнее организовать ливнесток.
4. Правильная прокладка желобов производится с уклоном 3—5 мм. Учитывайте данный факт при подсчете количества материалов.
5. Крюки крепления монтируются на кровельную обрешетку или карнизную (лобовую) доску. В первом случае выдерживается шаг установки 60—90 см, во втором – не более 50 см.

Рекомендация. Если длина свеса кровли с одной стороны превышает 20 м, предусматривайте установку дополнительной трубы посередине, иначе водосточная система не справится с отведением интенсивных осадков.

Вертикальные стоки в виде труб крепятся к стене на кронштейнах, максимальное расстояние между ними – 1,5 м. Высота нижнего среза водослива над землей – не больше 30 см. В качестве крепежа используются только оцинкованные саморезы либо гвозди.

Как собрать систему

Чтобы смонтировать металлические водостоки своими руками, подготовьте стандартный набор измерительного и слесарного инструмента плюс дрель для сверления стен под кронштейны. Одно предостережение: применяйте резиновый молоток и ножницы по металлу вместо болгарки, дабы не испортить порошковую краску деталей.

Сборка водосливной системы производится в таком порядке:

1. Установите крюки с учетом уклона. Технология следующая: закрепите 2 угловых подвеса на расстоянии 10 см от края, а потом остальные с равномерными промежутками.
2. Если длина свеса составляет больше 10м и нужно ставить 2 воронки по бокам, при монтаже кронштейнов предусмотрите «разуклонку» желобов с высшей точкой посередине стены. Тогда вода с крыши равномерно распределится на 2 слива.
3. Примерьте желоб и нанесите точку присоединения воронки. Вырежьте дно по контуру отверстия, при нужде подогните резиновым молоточком.
4. Зацепив воронку за передний край сточного элемента, прикрепите ее к желобу. Для этого нужно загнуть лепестки резного фланца, как показано на картинке. Поставьте торцевые заглушки.
5. Вместе с помощником вставьте желоб в задние углубления крюков, опустите передний край и защелкните его в замке.
6. Установите угловые элементы. Чтобы соединить их со сливами, используйте специальные замки. Торцы элементов подводятся друг к другу встык и фиксируются соединителем, чья прокладка заранее намазывается герметиком. Таким же образом желоба наращиваются по длине.
7. Смонтируйте сточные трубы из прямых и наклонных участков, соединяемых коленами. Каждая верхняя деталь вставляется внутрь нижней, начиная от воронки. Закрепите элементы на кронштейнах.

Важный момент. После защелкивания желоб нельзя двигать, иначе вы рискуете содрать полимерное покрытие. Элемент важно сразу поставить в проектное положение.

Самый ответственный этап монтажа водосточной системы – правильная установка крюков, собрать и повесить желоб гораздо проще. Кронштейны, прикручиваемые к обрешетке, надо устанавливать перед монтажом кровельного покрытия, иначе профлист или металлочерепицу придется поднимать. Каждый крючок необходимо согнуть таким образом, чтобы подвес оказался на проектной высоте.

Совет. Лучший способ соблюсти расчетный уклон натянуть между крайними кронштейнами шнур и по нему выверять крепление остальных.

Другой путь – ставить короткие крюки на лобовую доску с меньшими промежутками (при условии, что карниз зашит деревом, а не пластиком). Уклон будущего стока выдерживается за счет крепления кронштейнов с небольшим вертикальным смещением. Подробно процесс сборки показан на видео:

Коробчатые желоба – особенности установки

Домовладельцам, желающим самостоятельно собрать водоотливы квадратной формы, придется учесть несколько нюансов. Монтаж ведется по той же технологии, но часть операций делается иначе:

• под воронку вырезается прямоугольное отверстие;
• соединение угловых деталей с желобами выполняется внахлест с фиксацией заклепками и промазыванием стыка герметиком;
• воронка крепится на 4 заклепках, посадочный фланец покрывается герметиком.

При стыковке прямых и угловых элементов величина нахлеста составляет 5 см. Чтобы вставить одну деталь в другую, необходимо подрезать верхний загнутый край.

О пластмассовых водосливах

Если вы хорошо усвоили методику сборки водостоков из крашеной стали, то монтаж ПВХ – систем не составит большой проблемы. Порядок работ и технология выполнения сохраняется, но есть ряд отличий:

• диаметр малой трубы составляет 87 мм;
• ввиду малого веса деталей устроить водосточную систему можно в одиночку;
• максимальный шаг установки крюков – 50 см;
• воронка представляет собой отдельный элемент, встраиваемый в желоб, отверстие вырезать не требуется;
• пластмассовые детали допускается резать болгаркой, но придется зачищать наплывы;
• расстояние между хомутами труб – не больше 150 см.

Стальные и пластиковые водоотливы одинаково «боятся» схода снежных масс с крыши. От большого количества снега первые деформируются, а вторые могут сломаться. Поэтому на кровле обязательны снегозадержатели, а внешний край желоба должен опуститься на 2 см ниже линии уклона покрытия, как изображено выше на схеме.

Самодельные отливы из канализационных труб

Стоимость качественной металлической «водосточки» довольно существенна, да и пластиковая по цене ненамного дешевле. Поэтому для подсобных построек, бань и сараев есть более экономные варианты, сделанные из подручных материалов:

• водосливы из кровельной оцинковки;
• канализационных ПВХ – труб Ø110 мм;
• пластиковых бутылок;
• старых пластмассовых труб диаметром 8—15 см.

Из одной разрезанной трубы выходит 2 водостока

С точки зрения эстетичности и простоты изготовления, наиболее приемлемый вариант – трубы ПВХ для внутренней канализации с малой толщиной стенки (серого цвета). Превратить данный материал в самодельную водосточную систему можно так:

1. Желоб изготавливайте из цельной трубы путем разрезания на 2 части болгаркой. Если нужна торцевая заглушка, вставьте её заблаговременно и разрежьте пополам вместе с трубой.
2. Воронку делайте из ПВХ – тройника, а лучше – крестовины, тогда получите 2 детали из одной.
3. Крюки придется изготовить из полосовой стали толщиной 1,5—2 мм. Полукруглый изгиб под желоб выполняется отстукиванием молотком вокруг железной трубы Ø100—120 мм.
4. Стыковка элементов производится внахлест, после чего фиксируется саморезами.
5. Хомуты с креплением на дюбель для водоотводов надо купить в ближайшем сантехническом магазине.

Как собирается водоотвод из пластмассовых труб, расскажет мастер в своем видео:

Заключение

Современные системы водослива конструируются с прицелом на простоту монтажа, поэтому с данными работами справится любой желающий домовладелец. Правильность установки проверяется наполнением желоба водой в самой высокой точке. Чтобы каналы не забивались крупным мусором и листьями, желоба закрываются сверху специальной сеткой.

Используемые источники:

• https://krovgid.com/communikacii/otlivy-dlya-kryshi.html
• https://dom-s-ymom.org/stroitelstvo/konstruktivnye-resheniya/krysha-i-krovlya/vodostochnye-i-livnevye-sistemy/kak-sdelat-vodostok-svoimi-rukami.html
• https://legkovmeste.ru/stroitelstvo-i-remont/kryisha/vodostoki-dlya-kryishi-svoimi-rukami.html
• https://qustu.com/kak-sdelat-metallicheskie-i-plastikovye-vodostoki-dlya-kryshi/
