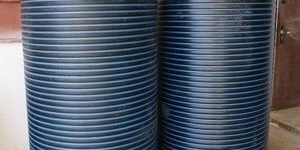

Особенности пластиковых колец для канализации, правила их монтажа

Если невозможно присоединить канализационную систему к магистральной сети, всегда есть возможность обустройства автономной системы. В данном случае можно использовать пластиковые емкости, которыми оборудуются септики и системы очистки сточных вод. Можно приобрести готовые системы или изготовить их собственноручно.

Содержание

Преимущества

Канализационные пластиковые кольца отличаются следующими плюсами:

• Экологичностью. Ведь они изготавливаются из листового ПНД. Данный материал используется для емкостей, которые хранят запасы питьевой воды и продукты питания.
• Герметичностью. Данная конструкция не имеет условий для образования грязи в швах и ее намыв сквозь них. Как, например, в бетонных септиках.
• Не нуждается в чистке.
• Для установки нет необходимости в крупной технике.
• Кольца стыкуют на месте, что позволяет соорудить более глубокий септик.

По сравнению с другими вариантами, канализация из пластиковых колец занимает более высокие позиции:

• Деревянные кольца. В эксплуатационный период разрушается сруб, последствия — обвал грунта. Более того, гниет вода, что влечет прекращение использования. В таком случае нужен ремонт с применением пластика. Самостоятельно его лучше не проводить, так как это опасно.
• Железобетон. Основным недостатком железобетонных конструкций является большой вес. Масса кольца, при диаметре в 100 см и стандартной толщине в 8 см, равна 600 кг. Поэтому без строительного крана не обойтись. Также непросто осуществить герметичность колодезной конструкции, ведь необходимо удалить все промежутки между отдельными секциями и заделать стыки. Более того, чтобы подвести сливные трубы нужно проделать отверстие в толстой бетонной стенке, а затем провести тщательную работу по герметизации. Однако кольца из такого материала часто протекают. Поэтому выходом из такой ситуации станет применение пластиковых колец. Конструкция вставляется прямо внутрь бетонного септика.
• Пересохший. Иногда колодец пересыхает. В этом случае можно углубить его при помощи бетонных колец. Работа представляет собой трудоемкий процесс, так как нужно использовать специальную технику. Более того, объем воды уменьшится. Если же прибегнуть к помощи пластикового кольца, то работы заметно убавится, она станет легче, а объем воды исчезнет лишь чуть-чуть.

Виды материала и размеры

Сегодня строительные фирмы предлагают потребителям широкий ассортимент различных септиков, сделанных из современных полимеров. Данная продукция стала прекрасной альтернативой традиционным септикам из бетона. Такие модели нашли применение не только для устройства канализации на даче, но и в условиях дома с постоянным проживанием. Для этого нужно правильно подобрать объем колодца, учитывая число жильцов.

Используемые полимеры и их достоинства

Современные материалы, применяемые для организации канализации следующие:

Полиэтилен. Преимущества выглядят так:

1. Кольца из этого материала предназначены для использования в сложных условиях.
2. Они выдерживают ощутимые перепады температуры от -50 до +70 градусов. Обладают устойчивостью к агрессивной среде.
3. Современная технология изготовления такова, что позволяет получить модели без швов, благодаря чему сводится к нулю образование отложений.
4. Канализационные кольца имеют различную форму.
5. Благодаря многослойности достигается отличная прочность конструкции.
6. Материал позволяет эксплуатировать септик на протяжении большого количества времени и в широком диапазоне климатических условий.

Полипропилен также обладает рядом положительных качеств:

1. Материал обладает повышенной твердостью.
2. Устойчив к истиранию.
3. Благодаря тому, что выдерживает +140 градусов, можно использовать при высоких температурах.
4. Не подвержен коррозии и растрескиванию.
5. Канализационные кольца из данного материала показали свою надежность при очистке производственных стоков при воздействии агрессивной среды.

Стеклопластик состоит из различного рода смол и обладает такими преимуществами:

1. Благодаря имеющемуся в составе стекловолокну достигаются высокие показатели прочности.
2. Стойко переносит различные агрессивные среды.
3. Не подвержен коррозии.
4. Есть разделительные камеры.

Размеры

Пластиковые кольца для канализации имеют размеры, находящиеся в диапазоне от 30 до 100 см. Средняя толщина его — 10 мм. Наиболее востребованными моделями в нашей стране являются образцы с диаметром 80 и 90 см. Высота — 1,5 метра.

Также размеры пластиковых колец для канализации варьируются исходя из их формы. Пластик —материал легко плавящийся, благодаря чему появляются многие формы. Отсюда берутся и размеры.

Цена колодезных или канализационных колец

Пластиковые кольца для канализации и колодцев имеют следующий ценовой диапазон:

• POLEX PLAST-PK970 — высотой 100 см, толщиной 2,5 см с дном продается по цене в 11700 рублей, без дна — 9500 рублей. Такая же модель при той же высоте, но с толщиной в 3,9 см с дном обойдется в 13000 рублей, без дна цена будет 10500 рублей.
• Пластиковое кольцо POLEX PLAST-PK1400 высотой 100 см, толщиной 2,5 см с дном будет стоить 19400 рублей, без дна — 17000 рублей. При той же высоте с толщиной 3,9 см данная модель с дном обойдется в 21500 рублей, без дна — в 19000 рублей.

Колодезные кольца фирмы Rodlex серии UN отличаются такой ценовой политикой:

• Модель размером В500, объемом в 250 литров стоит 4350 рублей.
• Объем 500 литров при размере В1000 выльется в цену 8650 рублей.
• Размер следующего изделия В1500, объем 750 литров, стоимость 13000 рублей.
• Образец №4 имеет объем 1000 литров, а размер В2000 поэтому его цена 17300 рублей.
• При объеме 1250 литров и размере В2500 пластиковое кольцо будет стоить 21610 рублей.
• По цене 25930 рублей продается колодезная модель объемом в 1500 литров, размером В3000.

Обустраивая свой загородный дом или дачу, огромное значение придается организации канализации. В этом деле важно выбрать качественный и долговечный материал. Именно таким является пластик. При его производстве используются различные составляющие, которые позволяют увеличить срок службы канализации, конструкция же сохраняет свою легкость и прочность. Эти качества и должны быть присущи материалу, который используют для производства качественных пластиковых колец для канализации. Различные формы изделия без необходимости задействования специальной техники для установки, позволяют произвести работы своими силами.

SeptikExpert.comВиды канализацииКомплектующиеОбзор разновидностей пластиковых колец для канализации: размеры, описание, как выбрать нужный, преимущества…

Самостоятельно оборудовать колодец на участке можно для разных целей — отвода стоков из дома или подачи воды (питьевой и для бытового использования). Раньше основными материалами для шахты служили бетон и металл.

На данный момент самое оптимальное решение — пластиковые кольца для канализации. О том, что это такое, для чего используется, чем отличается от «дедовских» методов оборудования колодцев, поговорим в этой статье.

Что из себя представляют пластиковые кольца для канализации?

Пластиковые кольца для канализации — это специальные детали, из которых без особых усилий собирается шахта колодца. Они представляют собой круглые кольцевидные элементы диаметром от 315 мм.

Могут иметь специальные защелки для соединения между собой и патрубки для подсоединения канализационных труб.

Помещаются в яму, предварительно выкопанную и достигающую уровня залегания грунтовых вод. Пластиковыми их называют потому, что в качестве связующего вещества выступает полимер — поливинилхлорид (ПВХ), полиэтилен или полипропилен. Основой служит мелкофракционный песок.

Зачем нужны пластиковые кольца для канализации, где они используются?

• Для питьевой воды

Применяются кольца для строительства колодцев: как правило, на частных участках и дачах. Назначение и особенности конструкции у таких сооружений могут быть разными.

Колодец из пластиковых колец можно оборудовать насосом и использовать для подачи воды (в том числе питьевой) в дом.

Для канализации</li>

Материал используют для строительства септиков — колодцев, предназначенных для сбора и последующей очистки стоковых вод.

Они могут работать по накопительному принципу (с последующим вывозом собранных отходов) или представлять собой систему очистки воды с последующим отводом в грунт. Во втором случае сооружается не один септик, а целая их система.</ul>И в том, и в другом случае пластиковые кольца используются для создания автономной канализационной системы: наладки водоснабжения или отвода уже «использованной» воды.

Устройство, принцип действия и стандарты

Для создания полноценной шахты колодца из полимерно-песчаных колец используют элементы разного типа:

• Днище (база) колодца и примыкающие к нему элементы — специальное кольцо с патрубками разного диаметра, лоток. В зависимости от назначения колодца конструкционные особенности дна могут быть разными. На ненужные патрубки устанавливают заглушки.
• Кольца-удлинители — элементы, из которых собирается шахта колодца. За счет добавления новых элементов колодец растет в глубину. Могут различаться по способам сборки: присоединяться друг к другу за счет специальных пазов (самый удобный вариант), привариваться или продаваться в уже собранном виде.
• Горловина колодца — самый верхний элемент, который, как правило, немного сужается сверху — и люк.

Самый востребованный тип пластиковых канализационных колец — тот, который предполагает сборку по принципу «в паз».

Принцип действия можно описать так: после подготовки колодезной ямы и проведения всех предварительных работ канализационные кольца по одному спускают вниз и соединяют друг с другом. Получается прочная, герметичная шахта, которая по своей износостойкости значительно превосходит «классические» материалы — бетон и железо.

Стандарт, регулирующий изготовление полимерно-песчаных канализационных колец — ГОСТ 32972-2014. Детали получают методом горячего прессования.

Важно, что песок, из которого получают кольцо (в совокупности с полимером и красителем) должен быть сухим (влажность — до 10%) и намывным. Некоторые производители используют просеянный песок, не прошедший промывку.

Это чревато потерей готовым изделием полезных свойств: прочности, герметичности, морозостойкости. На глаз такой обман заметить невозможно: полагаться принято на репутацию производителя.

Преимущества и недостатки пластиковых колец по мнению пользователей

Производители и авторы обзорных видео отмечают 2 главных плюса изготовления колодца из песчано-полимерного материала — это срок службы (заявлено по разным источникам — 50-100 лет) и крайне легкий монтаж.

Первое преимущество обосновано тем, что материал, в отличие от бетона, никак не впитывает влагу. Второе — небольшим весом изделий.

В отзывах люди действительно хвалят быструю установку и отсутствие переплат за найм крана и бригады рабочих. Хвалят кольца и за устойчивость к морозам. Кто-то отмечает, что в отдельных регионах, пластиковые кольца намного выгоднее брать из-за цены (добавив сюда еще экономию на монтаже).

«У нас бетонное кольцо с внутренним диаметром метр стоит 2900р без доставки. Пара колец с доставкой + установкой — уже 10 тыс, еще нужно стыки изолировать, потом, дно еще, крышка с отверстием под люк дороже, чем композитные, итого те же 15 тыс выходит как минимум. Итого у меня сомнения, то ли брать эти кольца композитные, то ли септик на 1,6 куба пластиковый (германский) за 32 тыс».

Отрицательными моментами можно считать то, что кольца достаточно хрупкие при падении на бок даже с небольшой высоты. То же самое, впрочем, можно сказать и о традиционных бетонных кольцах. Кто-то сомневается в безопасности материала для организации питьевых колодцев из-за использования при изготовлении переработанной резины.

С септиками сравнить колодцы из пластиковых колец нельзя, поскольку они и используются для строительства септиков в том числе. Септики — это колодцы для сбора стоковой воды. Они могут состоять из пластиковых колец для канализации.

Сравнение пластиковых и бетонных конструкций

Из пластика	Из бетона
Вес	Приблизительная масса комплекта из 8 колец составит 450 килограмм.	Железобетонный колодец той же глубины будет весить порядка 1850 килограмм. В 4 раза больше.
Монтаж	Может быть установлен силами 2 человек без использования специальной техники. Имеет готовые патрубки и легко обрабатывается.	Чтобы смонтировать колодец из бетона придется нанимать подъемное оборудование и бригаду рабочих. Сложно проделать отверстия необходимого размера.
Морозостойкость	Выдерживает порядка 500 циклов заморозки.	Выдерживает около 300 циклов заморозки.
Влагопоглощение (в %)	0, 15	4-4,5
Стоимость	Цена у разных продавцов может отличаться, но в целом пластиковые канализационные кольца немного дороже.	Но вот установка бетонного колодца с учетом монтажа обойдется в большие деньги.

Разновидности пластиковых канализационных колец

По типу материала, который служит связующим веществом

В качестве полимера у колец может выступать 3 типа вещества — полиэтилен, стеклопластик и полипропилен. Полиэтилен особенно устойчив к воздействию влаги, прекрасно подходит для бесшовных моделей и позволяет получать кольца различной формы.

Полипропилен обладает большей твердостью и устойчивостью к истираниям. Нормально реагирует на агрессивные — кислотные и щелочные среды.

Стеклопластик еще прочнее и устойчивее: его обычно используют на производствах и в экстремально неблагоприятных условиях. Стоимость всех 3 видов зависит от диаметра и типа соединения и составляет от 700 до 4 500 рублей.

Размерный ряд

Размерный ряд (диаметр) пластиковых канализационных колец варьируется от 0,5 до 1,5 мм. Высота одного кольца, как правило, в районе 1-1,5 метра.

Толщина стенки — 10 мм. Конструкционные особенности у колец различаются в зависимости от функции: база колодца оснащена патрубками, удлинители — только пазами, верхняя часть дополняется люком.

Что следует учитывать при выборе пластикового кольца?

При выборе песчано-полимерных колец нужно обращать внимание на цифровые и буквенные маркировки. Первые обозначают диаметр изделия, вторые — его назначение.

Имеет значение и назначение колодца, и перспектива установки насоса, и проложение трубопровода, и глубина залегания грунтовых вод.

Правила монтажа колец из пластика: пошаговая инструкция с фото этапов

В специально выбранном месте выкапывается яма достаточной глубины и диаметра (на 20 сантиметров больше колец по высоте и в диаметре). Дно котлована выравнивается с помощью утрамбованного песка.

Монтаж можно проводить вдвоем — один человек сверху спускает детали, а другой проводит работы внутри колодезной ямы.

Для упрощения процесса можно использовать веревку с крючком на конце.

Первое кольцо выставляют по монтажному уровню, дно засыпают песком и утрамбовывают.

Затем последовательно опускают в яму все последующие кольца. Рекомендуется внимательно проверять и прочищать канавки — это обеспечит максимальный уровень герметизации.

Первые 2-3 кольца проверяют монтажным уровнем, остальные можно устанавливать без этого.

После того как все кольца спущены в яму, на дно засыпается гравий. Его разравнивают. Колодец подключается к трубам. При необходимости отверстия под них можно выпилить электрическим лобзиком.

Монтируется крышка (люк) колодца. Поверхность вокруг утепляется пеноплексом и засыпается песком и гравием.

Мы рассмотрели общую технологию монтажа колодца из пластиковых колец по типу «в паз». Для бесшовных изделий, организации септиков или питьевых колодцев последовательность действий будет другой. По-другому монтируются и кольца, соединяющиеся сварным методом.

Выбор размеров и плотности

Универсальных рекомендаций по выбору размера пластиковых канализационных колец не существует: диаметр должен рассчитываться в зависимости от ситуации на конкретном участке. Обычно чем значительнее глубина колодца, тем больше диаметр колец.

Глубина ямы должна превышать высоту всех колец на 30 сантиметров. Чтобы точно не ошибиться с выбором, воспользуйтесь консультацией специалиста: он скажет, какой именно тип колец идеально подойдет в вашем случае.

Показатель плотности пластикового кольца для канализации определяется производителем в зависимости от диаметра и не указывается в карточках товаров.

Установка

Установка пластиковых колец для канализации может проводиться вдвоем. Если тип колец сборный, то они просто устанавливаются друг на друга паз в паз.

Можно провести дополнительную герметизацию.

Если сварной, прибегают к электросварке. Бесшовные модели просто опускаются в заранее подготовленную яму.

Обслуживание и эксплуатация колодца из пластиковых колец

Еще одно преимущество строительства колодца именно из песчано-полимерного материала — это простота эксплуатации. Благодаря хорошей герметизации, такие колодцы требуют чистки крайне редко и только в непредвиденных ситуациях — например, при попадании в колодец посторонних объектов.

Рекомендуют проводить плановый осмотр состояния колодца один раз в 3-5 лет. Материал неприхотлив и легко поддается чистке любыми средствами: повредить ему практически невозможно.

Стоимость пластиковых канализационных колец

Цены на пластиковые кольца отличаются в зависимости от их производителя, типа, диаметра, метода сборки. В среднем может составлять от 700 рублей до 4 500 рублей за один элемент. Стоимость готового, бесшовного колодца начинается от 14 000 и доходит до 100 тысяч рублей (для особо крупных моделей разной конфигурации).

Где купить пластиковые канализационные кольца?

В Москве

1. Компания «Европласт»: ул. 2-я Карпатская, д. 4.
2. Компания «СтройДизайн»: 1-й км Киевского шоссе, Рынок «Строймастер», 2-й въезд.
3. Компания «ПолимерПроПлюс»: Боровское ш., 13.

В Санкт-Петербурге

1. Компания «Лейма»: ш. Революции, 88Д.
2. Компания «Протепло-СПб»: ул. Чугунная, дом 14, лит. K (въезд с Менделеевской 5).
3. Компания «Бионика»: Большой Сампсониевский пр., д. 83.

Пластиковые канализационные кольца могут стать отличной альтернативой традиционным колодцам из железа и бетона. Полимерпесчаные изделия проще монтировать из-за небольшого веса, но при этом их эксплуатационные характеристики — срок службы, прочность — лучше.

Содержание статьи:

Раньше колодцы выкладывали из железобетонных колец или кирпичей, но строительная конструкция не обеспечивала стопроцентной герметичности. Это приводило к разрушению стенок сооружения и проникновению почвенных вод. На смену привычному материалу пришли прочные полимерные кольца, с помощью которых удалось решить эту проблему. Монтаж колодцев упростился из-за небольшого веса элементов.

Определение и назначение пластиковых канализационных колец

Устройство пластикового канализационного колодца

Применяются изделия из различных пластмасс для хозяйственно-бытовых нужд. Из них монтируют:

• резервуары для питьевой воды, куда закачивают воду при помощи насоса;
• колодцы, в основание которых устанавливается устройство – кинет, с отверстиями для выхода воды;
• поглотительные или дренажные сооружения, на их дно насыпается фильтровальный слой из песка и щебня;
• емкости для дождевой воды;
• камеры для размещения энергетических кабелей, соединительных муфт и оптико-волокнистого оборудования;
• смотровые канализационные колодцы, которые устанавливают в местах ответвлений, поворотов, изменения уклонов и диаметров;
• отстойники.

Элементы из полимеров широко применяются при обустройстве септиков и системы дренажей, так как они долговечные, эластичные и не являются источником экологического загрязнения. Все изделия выпускаются в соответствии с ГОСТ. Технические характеристики зависят от назначения использования. Чтобы элементы не деформировались под давлением грунта, с внешней стороны они имеют рёбра жёсткости. Различные добавки придают пластмассе устойчивость к отрицательным температурам.

Пластиковые кольца подразделяются на несколько видов, в зависимости от вариантов обслуживания:

• смотровые;
• инспекционные;
• эксплуатационные;
• обслуживаемые.

Для полного комплекта в продаже имеются кинеты (основания), крышки, интегрированные лотки для внешних подключений, люки и горловины. Есть готовые решения: колодцы и септики.

Материал изготовления

Полиэтиленовые колодцы

Пластмассовые элементы производят из полиэтилена, полипропилена, ПВХ, полимерпесчаной смеси и стеклопластика. Каждый из вариантов имеет свои достоинства и недостатки.

Полиэтилен

Долговечная пластмасса, выдерживающая диапазон температур от -50 до 70 градусов. Слоистая структура способствует повышенной прочности. Материал устойчив к агрессивному воздействию среды и спокойно переносит заморозки. Простой монтаж, невысокая стоимость, возможность использования в любом регионе способствует популярности полиэтиленовых колец, из которых делают емкости для питьевой воды. Стенки их не гниют, водная среда не заиливается.

Полипропилен

Изделия прочные, с большой износоустойчивостью, морозостойкие, не деформируются при замерзании жидкости, инертны к химическим соединениям. Температурный предел работы до 140 градусов.

Стеклопластик

Сырьё содержит в составе разные смолы. Стекловолокно выдерживает воздействие самых агрессивных химических соединений и имеет высокую стоимость.

ПВХ

Полимерпесчаные кольца

Огнестойкий материал, устойчивый к химреагентам и ультрафиолетовому излучению. Кольца предназначены для телекоммуникационных сооружений, так как выдерживают механические нагрузки от подъезжающего транспорта.

Полимерпесчаные

Выполняются из термически обработанной смеси пластика и песка, поэтому приобретают свойства составляющих композитной смеси. Легкие, герметичные, гарантируют 100% исключение протечек, имеют большую жесткость и долговечность около 50 лет. Желательно устанавливать на участках с тяжёлыми глинистыми почвами.

Недостатком полимерпесчаных конструкций является высокая стоимость. Изделия нельзя применять в скважинах с питьевой водой, так как в их составе имеется вторсырьё. Вес одиночного элемента около 60 кг, поэтому при монтаже используется специальная техника.

Размеры пластиковых колец

Диаметр колец из пластика может варьироваться от 600 до 1500 мм, а толщина составляет 6, 8, 22, и 55 мм. Чем глубже шахта, тем прочнее должно быть изделие.

В зависимости от технических характеристик меняется цена. Диаметр подбирается меньше размеров шахты на 0,15 м. При обустройстве телекоммуникационных и дренажных сооружений выбирают изделия с сечением d800, d900, d1500, для питьевых резервуаров: d680, d800, d900. Размеры полимерных колец для канализации от 1000 до 1500 мм, чтобы позволить взрослому человеку спуститься для ревизии работы системы водоотведения.

По высоте кольца бывают 50, 100 и 150 см.

Неразъёмные конструкции служат для септиков, шахт и реставрации бетонных колодцев. Толщина стенок 6 мм, высота может доходить до 5 м, а диаметр сечения с 95 см и больше.

Преимущества и недостатки

Применение изделий из пластмассы имеет свои плюсы:

• устойчивы к коррозии;
• обеспечивают герметичность и надёжную прочность соединений;
• хорошо переносят вибрацию, механические нагрузки и смещение;
• пластичность материала позволяет устанавливать конструкции под проезжей частью, так как кольца не деформируются и не смещаются;
• установка пластиковых элементов не требует определённых погодных условий, им не страшен мороз и высокий уровень грунтовых вод;
• на герметичность не влияют неблагоприятные условия, например, заморозки, и возможная усадка;
• легкий монтаж подразумевает возможность любого дизайнерского решения, так как кольца можно разрезать и сваривать;
• при установке не требуется тяжёлая техника, что удешевляет их установку;
• появляется возможность герметичного вхождения других элементов: кабелей и трубопроводов;
• в полимерных стенках нет пор, в которых бы развивались микроорганизмы.

Недостатки изделий из полимера:

• дорогая технология сварки;
• для установки монолитных колец с большими габаритами требуется техника;
• не переносят падения и механических ударов в стенки;
• во время паводка незакреплённые кольца всплывают.

Альтернативой могут служить гофрированные трубы.

Этапы монтажа

Септик из пластиковых колец

Монтаж пластиковых колец происходит по схеме:

• вынимают грунт с площади, превышающей размеры элементов;
• перед установкой колодца насыпают 15 см подушку из щебня;
• монтаж сооружения начинается с лотковой части;
• проводят трубы и герметизируют соединения;
• на лоток устанавливают кольца, прижимая доской до характерного щелчка;
• насыпают песок с внешней части конструкции;
• на поверхности собирают опалубку и заливают бетоном;
• на завершающей стадии закрывают крышкой.

Соединения колец выполняют при помощи пазов, резьбы, прокладок из силикона и сварки.

Цена пластиковых канализационных колец

Стоимость колец зависит от материала. Самые дешёвые – полиэтиленовые. Оптимальные по стоимости и качеству – полипропиленовые конструкции.

Полиэтиленовое кольцо с размерами (диаметр, толщина, высота) 950*8*1500 стоит 21 тыс. руб, при размерах 1900*8*3000 обойдется в 71 тыс. руб. Полипропиленовые изделия с теми же параметрами продаются в диапазоне от 25 до 83 тыс. руб.

Полимерпесчаный элемент стоит от 1,2 тыс. руб., в виде конуса – 2 тыс. руб.

Цены на пластиковые септики для канализации от 13 тыс. руб. при объёме 1 м3.

Жителям частного сектора, лишенным доступа к централизованной канализационной магистрали, проблему утилизации органических отходов приходится решать самостоятельно, сооружая на участке различного вида очистные или накопительные сооружения. В продаже имеется широкий ряд готовых септиков различных конструкций, но многие домовладельцы своими руками сооружают очистные колодцы, приобретая в торговой сети кольца для канализации.

Следует отметить, что кольцевые железобетонные изделия (ЖБИ) большого диаметра нередко используют в домашнем хозяйстве и для других целей, монтируя из них различного вида и назначения инженерные сооружения. Многим домовладельцам помимо определенных знаний о разновидностях, вспомогательных элементах, типоразмерах и стоимости, будет полезна информация о том, как вкопать кольца для канализации из различных материалов.

Рис. 1 Бетонная канализация для дренажа – схема устройства

Разновидности канализационных колец и сферы их применения

Для отвода канализационных вод обычно используют трубы, которые изготавливают из полимерных материалов, чугуна, керамики, асбестоцемента, железобетона, в основном эти изделия имеют небольшой диаметр, за исключением конструкций из легких пластиковых компонентов. Если для прокладки подземных коммуникаций необходим большой диаметр трубопровода, вес длинных труб становится слишком большим для транспортировки и монтажа линии, поэтому ее сооружают из коротких колец.

Из-за дешевизны широкие канализационные кольца производят только из бетона и у этого материала на сегодняшний день нет конкурентов. С развитием современных технологий и тенденции использования во всех сферах полимеров, на рынке относительно недавно появились аналоги изделий из бетона – полимерпесчаные кольца, которые используют только для возведения вертикально установленных конструкций.

Если в градостроительной сфере из ЖБ колец прокладывают подземные горизонтальные коммуникации для транспортировки органических отходов, ливневых и серых сточных вод, используют их в качестве защиты водопровода и газопроводных коммуникаций, то бытовом хозяйстве их применение носит иной характер. На индивидуальных участках железобетонные кольца для канализации служат основными элементами в устройстве следующих сооружений:

Водозаборные колодцы. Монтаж колодцев для забора питьевой воды из железобетонных колец – один из наиболее популярных способов водоснабжения индивидуальных жилых домов в городской и сельской местности. Шахту выкапывают ручным или механизированным способом, после чего в нее погружают канализационные стеновые кольца с замком. Если на участке сделан колодец из бетонных колец, глубина сооружения может достигать 30 м – в этом случае для забора воды используют погружной электронасос.

Септики. Из колец для канализации своими руками некоторые домовладельцы сооружают септики или отстойники, используя конструкции с закрытым дном и верхом.

Дренажные колодцы. Установка ЖБИ колец под канализацию в бытовом хозяйстве – одна из распространенных областей их применения. Очищенные в индивидуальных септиках канализационные воды утилизируют на своем участке, используя для дополнительной очистки и направления стоков под землю поля аэрации или дренажные колодцы. Дренажную камеру многие монтируют своими руками из железобетонных колец, устанавливая несколько элементов с замковым соединением друг на друга в вертикальном положении.

Рис. 2 Инженерные сооружения из ЖБИ колец

Смотровые колодцы. Инженерные сооружения этого типа нужны канализации в частном доме в тех случаях, когда подземная магистраль имеет большую протяженность или ответвления. Для проведения очистных, профилактических работ и осмотра, по ходу канализационного трубопровода размещают колодцы небольшого диаметра. Они предназначены для доступа к ревизионным лючкам, установленным в трубах для их прочистки в случае засоров и наблюдения за состоянием магистрали.

Кессонные колодцы. Колодец из ЖБ колец нередко применяют для размещения в нем насосного оборудования, защиты от замерзания и атмосферных осадков скважинного источника воды при заборе ее погружным электронасосом или поверхностной насосной станцией. Глубина подобных сооружений обычно не превышает 2 м, при монтаже нередко используют кольца с готовым днищем или верхним перекрытием с отверстием для люка, еще один вариант монтажа – установка отдельных круглых плит для дна и верхнего лаза. Также для кессонных колодцев опытные пользователи приобретают готовые конструкции с встроенными металлическими ходовыми скобами, расположенными по всей высоте стенки.

Отстойники. Нередко в частном домовладении, особенно в сельской местности, лишенные доступа к централизованной канализации жители разделяют утилизацию отходов. Они устанавливают на улице отдельный туалет для фекалий, а серые воды после мытья посуды, стирки, уборки помещений и иных хозяйственных нужд сливают через канализационные трубы в дренажный отстойник, сооруженный из бетонных колец.

Погреба. Бетонные кольца с дном можно использовать на частном участке для сооружения погребов, предназначенных для хранения плодоовощной продукции глубоко под землей в зимнее и летнее время.

Горизонтальные проходы. При прокладке инженерных коммуникаций под дорогами, для перебрасывания водных масс на другую сторону автомобильных и железнодорожных магистралей, часто используют железобетонные кольца большого диаметра, которые проще и легче уложить последовательно друг за другом, чем сразу протянуть тяжелую длинную трубу.

Рис. 3 Выемка грунта под колодцы спецтехникой

Бетонные кольца для канализации

При изготовлении канализационных бетонных колец руководствуются разделами ГОСТ 8020-90, регламентирующим технические условия на данного вида изделия. Его основные положения включает в себя следующие полезные для специалистов и рядовых потребителей пункты:

1. Конструкции производят из тяжелого бетона по ГОСТ-26633 с отпускной прочностью на сжатие 70% от его марки или класса.
2. Для армирования применяют стержневую арматурную проволоку, термомеханически упрочненную или горячекатаную сталь.
3. Колодезные кольца должны соответствовать требованиям ГОСТ 13015-2012, регламентирующим их параметры по следующим показателям:

• жесткости, прочности и трещиностойкости конструкций без нагрузки;
• физической прочности бетона в первоначальном готовом виде, и отпускной после изготовления изделия;
• водонепроницаемости и морозостойкости;
• толщине слоя из бетона до встроенный арматуры;
• маркам стали для арматуры, ходовых и петлевых закладок.

Если в проектной документации заложено размещение внутри колец ходовых скоб, их устанавливают по всей высоте на расстоянии 300 мм друг от друга с выступом в 120 мм.

Рис. 4 Бетонные кольца для канализации – размеры по ГОСТ 8020-90

Читайте также:  Как подключить унитаз к канализации — варианты и способы

Бетонные кольца и вспомогательные конструкции имеют условные обозначения, состоящие из следующей последовательности буквенных и цифровых символов с приведенной ниже расшифровкой:

1. – указание порядкового номера типоразмера (1, 2, 3 и так далее), довольно часто в обозначении первая цифра отсутствует;

2. – вид ЖБ конструкции:

• КС – кольцо стеновое камеры или горловины сооружения, если для доступа в рабочую камеру монтируют узкий лаз некоторой высоты с люком;
• КО – кольцо опорное, устанавливают на верхнюю плиту конструкции для сооружения горловины под люк, через который обеспечивается доступ внутрь рабочей камеры. Отличается от стенового вида малой высотой, большей толщиной стенки и фиксированным диаметром;
• ПН – плита нижняя, помещается под колодезное днище;
• ПП – плита перекрытия, устанавливается поверх конструкции, имеет прямоугольный или круглый вырез для монтажа лаза с люком;

3. цифра: для КО и КС – внутренний диаметр в дециметрах, в обозначениях ПН и ПП – внутренний диаметр колодезных колец, на (под) которые их ставят;

4. – цифровой символ после точки обозначает высоту стенового ЖБИ в дециметрах.

Рис. 5 Параметры опорных колец КО и плит ПО, ПН по ГОСТ 8020-90

Виды и характеристики бетонных колец

ЖБ кольца согласно ГОСТ 8020-90 изготавливают из бетона марок М200 или М500, используя арматуру диаметром до 10 мм, выполненную из стали класса Ат-IIIС, Ат-IVС (ГОСТ 10884) и А-I, А-II, A-III (ГОСТ 5781), а также проволоки Вр-I (ГОСТ 6727), сечением не менее 0,6 мм. В быту при возведении канализационных колодцев применяют следующие разновидности колец и вспомогательных элементов:

КС – стеновые кольца по ГОСТ 8020-90 имеют внутренний диаметр от 700 до 2500 мм высоте от 290 до 1190 мм, толщина их стенок находится в диапазоне от 70 до 100 мм. Изделия выпускают как с гладкими торцами, так и с выступами для монтажа с замковым соединением. Допускается увеличивать размеры бетонных колец для канализации по высоте с кратностью 300 мм до значения 1790 мм.

Следует отметить, что железобетонные изделия выпускают не только заводы, но и многочисленные коммерческие фирмы – это способствует отходу от требований морально устаревшего ГОСТа 90-х годов. На рынке можно обнаружить немало изделий, имеющих большую высоту и меньшую толщину стенок (50 мм вместо минимальных 70 мм по старому стандарту).

Рис. 6 Параметры плит перекрытий ПП

КО – опорные кольца, устанавливаемые поверх конструкции для устройства невысокой горловины, которую затем накрывают люком. Бетонные кольца для канализации КО, указанные в стандарте, имеют единственный типоразмер с внутренним диаметром 580 мм, толщиной стенки 130 мм и высотой 70 мм.

В отличие от требований ГОСТ 8020-90, коммерческие фирмы поставляют на рынок широкий ряд опорных колец различных типоразмеров (их еще называют доборными), многие из них используют для монтажа высоких горловин, предназначенных для организации лазов в камеры. Некоторые изделия имеют более сложную конфигурацию с расширенной опорной частью и зауженной горловиной.

КЦП – кольца с залитым перекрытием сверху, имеют круглый или прямоугольный проем стандартных размеров для проникновения внутрь камеры.

КЦД – бетонное кольцо с дном для канализации, имеет размеры стандартных КС, удобно для устройства кессонных колодцев, септиков, закрытых отстойников, подземных герметичных резервуаров (погребов, овощехранилищ).

ПН и ПП – плита днища ПН (слишком часто можно встретить ее неверное обозначение ПД (по ГОСТ 8020-90 ПД – это дорожная плита прямоугольной формы с отверстием)) и верхнего перекрытия ПП, имеющая смещенное к краю отверстие круглой или прямоугольной формы.

Согласно ГОСТ 8020-90, плиты ПН выпускают трех типоразмеров с наружным диаметром 1500, 2000 и 2500 мм и толщиной 100 и 120 мм. В условном обозначении указан внутренний диаметр колодцев в дециметрах, под которые их подкладывают – ПН 10, ПН 15 и ПН 20.

Плиты перекрытий ПП с отверстиями имеют стандартизированные внутренние габариты, рассчитанные на закрытие колодцев диаметрами от 1000 до 2500 мм, их наружные размеры лежат в диапазонах от 1160 до 2700 мм. Ширина круглых лазов – 700 и 1000 мм.

ПО – опорная квадратная плита размером 1700х1700 мм толщиной 150 мм и отверстием диаметром 1000 мм.

Рис. 7 Прайс-лист 2019 г на колодезные ЖБИ

<center></center>

Установка бетонных колец

Для вертикальной установки бетонных колец в землю применяют машинные и ручные методы, существующая спецтехника позволяет проделывать в грунте круглые отверстия под любой стандартный наружный диаметр колодца – для этого используются специальные буры или насадки в виде горизонтальных ножей. Домовладельцы, которым не по карману заказ специальной техники, нередко обращаются к услугам частных мастеров (шабашников) которые монтируют бетонные колодцы для канализации ручным методом.

При проведении работ применяются две технологии: в первом случае вырывают глубокую яму и опускают в нее кольца, используя лебедку или удерживая их руками с помощью веревок, привязанных к монтажным крюкам. Второй метод состоит к установке кольца на его рабочее место и выкапывании земли изнутри, при этом по мере углубления изделие опускается вниз под собственным весом.

На индивидуальных участках бетонные колодцы обычно ставят после септика, используя их для дренажа (отвода) очищенных стоков глубоко под землю, поэтому перед началом работ приобретают крупнозернистый, мелкозернистый песок и щебень, которые служат фильтрующей подушкой для отводимых стоков. Обычно канализация из ЖБ колец для дренажа на участке имеет невысокую глубину – для ее устройства понадобятся два или три кольца без дна, верх можно накрыть крышкой с люком.

Рис. 8 Опорные и доборные кольца ЖБИ для канализации – прайс-лист

Самостоятельное устройство колодца канализации из бетонных колец ручным методом проводят по следующей технологии:

• Прорывают шахту нужной глубины одним из описанных выше методов, их можно совместить, вырыв снаружи яму высотой одного кольца, а после его установки на место, далее копая землю изнутри – элемент начнет опускаться под собственным весом. При проведении работ обязательно отслеживают вертикаль подвешенным снаружи отвесом или строительным уровнем. Глубина дренажного колодца определяется индивидуально и зависит от трудоемкости проводимых работ (важен вес кольцевых элементов), финансовых средств, обычно количество бетонных колец не превышает трех при стандартной высоте 890 мм, диаметр бетонного кольца выбирают 1000 или 1250 мм.
• Для вкапывания колодцев удобнее использовать изделия с замком и металлическими ушами, за которые цепляют веревки, после установки первого элемента уши обрезают, и на него помещают следующий. При замковом соединении между кольцами не помещают какие-либо материалы, если торцы плоские, их устанавливают на цементно-песчаный раствор.
• После монтажа бетонного колодца на дно насыпают мелкозернистый, крупнозернистый речной песок (толщина подушки около 300 мм) и щебень (слой не менее 400 мм), в боковой стенке пробивают перфоратором отверстие, устанавливая в него наружную канализационную трубу, щели замазывают цементным раствором.
• Зарывают кольца под канализацию вручную поднятой землей, поверх проема помещают круглую плиту с люком, который закрывают легкой полимерной крышкой.

Рис. 9 Установка бетонных колец для канализации – основные этапы

<center></center>

Полимерные кольца для канализации

На строительном рынке реализуют еще один вид колец большого диаметра, из которых можно собирать канализационные колодцы, их изготавливают из композита, состоящего из полимера и песка. Полимерпесчаные кольца в отличие от бетонных имеют следующие особенности:

• Вес одного элемента диаметром 1 м – около 45 кг, поэтому их легко загружать, транспортировать и собирать.
• Полимерпесчаные изделия устойчивы к коррозии и большинству агрессивных химических веществ, система канализации из них не нуждаются в гидроизоляции.
• Устойчивы к высоким и низким температурам в широком диапазоне, их перепадам.
• Монтаж колец канализации на замковое соединение шип в паз предотвращает смещение элементов и обеспечивает высокую герметизацию.
• Срок их службы, в отличие от бетонных аналогов, по словам производителей достигает 100 лет.
• Основной недостаток изделий – непомерно высокая цена, ограничивающая сферу их применения.
• Также вследствие низкого веса при строительстве колодцев из вкопанных полимерпесчаных сегментов их лучше закопать цементно-песчаной смесью – она при застывании создаст жесткий тяжелый каркас, правда еще больше повысит стоимость всей конструкции.

Рис. 10 Размеры и конструкция колодезных пластиковых колец для обустройства канализации

<center></center>

Виды и размеры полимерных колец

Наиболее ходовые внутренние диаметры стенового полимерпесчаного элемента канализации – 750, 1000 и 1500 мм, его стандартная высота 200 мм, реже встречаются более высокие кольца в 250 мм. Сборные колодцы комплектуются дном толщиной до 50 мм и конусообразными верхними плитами высотой от 80 до 150 мм, имеющими центральный круглый люк, закрывающийся полимерной крышкой.

• Возможно будет интересно узнать про охранную зону водопровода и канализации

Монтаж канализационных колодцев из полимерных материалов

Благодаря малому весу монтаж дренажного полимерпесчаного колодца отнимает незначительное количество времени, основные трудозатраты идут на выкапывание ямы.  При обустройстве септика сборку дополнительного дренажного колодца проводят в следующем порядке:

• Выкапывают яму нужной глубины механизированным или ручным способом, контролируя вертикальность стенок отвесом с грузом.
• Перед тем, как установить кольца, на дно ямы засыпают песок и щебень общей толщиной около 700 мм, затем приступают к монтажу.
• Один человек опускается в шахту, а второй подает ему на веревке кольца, вес которых не превышает 45 кг. После полной замковой сборки всей конструкции, сверху устанавливается конусообразная плита с люком для установки крышки, отверстие для сливной трубы может быть прорезано снаружи или изнутри колодца болгаркой с диском по металлу или бетону.
• По окончании работ свободное пространство между ямой и полимерпесчаными кольцами засыпают цементно-песчаной смесью в соотношении 1:4 или 1:5 (зависит от марки цемента).

Рис. 11 Прайс-лист 2019 г на полимерпесчаные модули

Для монтажа дренажного канализационного колодца своими руками большинство домовладельцев используют бетонные кольца разных размеров, накрывая всю конструкцию плитой с люком и полимерной крышкой. Альтернатива бетонным изделиям – установка колец из полимерпесчаника, однако из-за их высокой стоимости, малого веса, ослабляющего замковые соединения, товар не пользуется широким спросом у рядового потребителя и редко применяется для устройства дренажных канализационных колодцев.

<center></center>

Цена пластиковых колец для канализации. В частном доме или на даче прокладывают автономную канализацию, приобретая готовую систему, либо изготавливая своими руками.

Плюсы канализационных колец из пластика.

Кольца, изготовленные из пластика, имеют много положительных свойств:

1.полная герметичность гарантирует защиту от грязевых отложений снаружи и внутри емкости, в отличие от септиков из бетона.

2.материал экологически чистый, изготавливается из ПНД листов. Емкость можно использовать для хранения воды для питья.

3.не нужно чистить.

4.легкий вес и простота монтажа.

5.пластиковые кольца соединяют друг с другом сразу на месте, поэтому есть возможность создать септик той глубины, какой требуется.

Разновидности полимерных материалов для изготовления колец.

Пластиковые кольца для канализации изготавливают из разного вида полимеров:

-полиэтилена.

-полипропилена.

-стеклопластика.

Материалы имеют собственные технические характеристики и преимущества.

Полиэтиленовые кольца.

1.данный материал подходит для применения, если условия монтажа и эксплуатации сложные.

2.кольца способны выдержать температуру окружающей среды в пределах от минус пятидесяти до плюс семидесяти градусов, устойчивы к воздействию агрессивной среды.

3.продукцию изготавливают без швов, поэтому на стенках колец нет отложений.

4.кольца, предназначенные для канализации, могут иметь разную геометрию.

5.многослойное производство придает высокую прочность изделиям.

6.срок эксплуатации достигает нескольких десятков лет при разных погодных условиях.

Полипропиленовые кольца.

1.кольца отличаются высокой твердостью.

2.материал практически не истирается.

3.материал может выдержать температуру до ста сорока градусов выше ноля, поэтому его применяют для транспортировки жидкости с высокой температурой.

4.не образует коррозию на поверхности, не растрескивается.

5.надежны для очищения стоков различной промышленности.

Стеклопластиковые кольца.

1.содержит смолы разного происхождения.

2.стекловолокно в составе материала придает кольцам прочность.

3.устойчив к агрессивной среде.

4.не образует коррозийных изменений.

5.септик имеет разделительные отсеки.

Пластиковые колодцы для канализационной системы.

Пластиковые изделия широко применяют для прокладки канализации. С помощью них соединяют разные ветви канализационной системы, либо применяют, чтобы изменить направление трубопровода. Выбирая пластиковые кольца для канализации, следует иметь в виду, что материал должен быть устойчив к воздействию на него растворителей органического происхождения.

Внимание! Канализационный резервуар из колец представляет собой емкость цилиндрической формы, внизу находится лоток под трубы.

Разновидности конструкции из колец:

1.лотковые колодцы и ревизионные колодцы применяют, чтобы организовать ответвление либо поворот трубопровода. Посредством колодцев осуществляют соединения элементов, проводят техническое обслуживание сети. В центре колодца находится лоток под уклоном, чтобы защищать систему от стоковых заторов.

2.осадочный тип колодца применяют в безнапорной сети либо в местах разветвления. Колодец представляет собой емкость с расходящимися в разные стороны трубами, дно располагают ниже, чем этот уровень. Конструкцию используют для того, чтобы собирать осадки.

3.перепадные колодцы применяют для систем, работающих самотечно, организуют необходимую скорость течения стоков.

4.инспекционные колодцы используют, когда устанавливают оборудование запорного и регулирующего характера. Колодец имеет герметичное строение, внутри оборудовано лестницей.

5.эксцентрические колодцы предназначены, чтобы проверять трубы с большим диаметром.

6.колодцы накопительного типа применяют, чтобы откачивать стоки.

Размеры колец.

Кольца из пластика, применяемые для канализации, изготавливают с диаметром в пределах от тридцати до ста сантиметров, со средней толщиной стенки десять миллиметров. Самыми популярными изделиями считаются кольца, имеющие сечение девяносто либо восемьдесят сантиметров, а высоту полтора метра.

Фирма — производитель имеет свои отличительные размеры колец. Пластиковый материал поддается плавлению, поэтому кольца выпускают различной формы и размерами.

Цены на пластиковые кольца.

Цена продукции зависит от размера выбираемых колец. Стоимость зависит от толщины стенок, диаметра кольца.

1.Продукция фирмы Экосис, имеющая внешнее сечение 95 сантиметров, внутреннее 90 сантиметров, с высотой кольца полтора метра имеют цену девять тысяч рублей. Если сечение равно 60 и 65 сантиметрам, то их цена равна 8 тысячам рублей.

2.модель Polex Plast – PK 970 с дном, имеющая высоту 1 метр, толщину стенок 2.5 сантиметра, продают за 11 тысяч 700 рублей, без дна имеет цену 9 тысяч 500 рублей. Такие же кольца с дном, имеющие толщину стенки 3.9 сантиметров, стоит 13 тысяч рублей, модель без дна стоит 10 тысяч 500 рублей.

3.модель Polex Plast – PK 1400 с дном, имеющая высоту метр, с толщиной стенок 2.5 сантиметров стоит 19 тысяч 400 рублей, без дна стоит 17 тысяч рублей. Конструкция такой же высоты со стенками 3.9 сантиметров, имеющая дно, стоит 21 тысячу 500 рублей, без дна модель стоит 19 тысяч рублей.

4.марка Rodlex линейки UN выпускает различные модели колец, которые имеют свою цену:

• -конструкция с параметрами В500, 250 л объемом имеет цену 4 тысячи 350 рублей.
• -размер В1000, 500 л объемом имеет цену 8 тысяч 650 рублей.
• -размер конструкции В1500, 750 л объемом стоит 13 тысяч рублей.
• -конструкция размером В2000, 1000 л объемом имеет цену 17 тысяч 300 рублей.
• -изделие с размером В 2500 с объемом 1250 л имеет цену 21 тысяча 610 рублей.
• -конструкция, имеющая объем 1500 л и размер В3000 имеет цену 25 тысяч 930 рублей.

Используемые источники:

• https://stoki.guru/kanalizaciya/emkosti-i-kolodcy/cena-plastikovyh-kolec-dlya-kanalizacii.html
• https://septikexpert.com/vidy-kanalizacii/komplektuyushhie/kolca-plastikovye/
• https://strojdvor.ru/kanalizaciya/plastikovye-kolca-dla-kanalizacii/
• https://montagtrub.ru/kolcza-dlya-kanalizaczii-vidy-montage/
• https://iseptick.ru/kanalizaciya/proektirovanie/cena-plastikovyx-kolec-dlya-kanalizacii.html
