Виды устройств обогрева на отработке
Обогревательное оборудование, работающее на отработке, можно классифицировать по нескольким характеристикам. А именно:
Классификация по прямому предназначению
Можно условно разделить все обогреватели на две группы:
- Бытовые устройства. К нагревателям предъявляются всего два требования – быстро нагревать воздух в помещении и иметь небольшой расход топлива. Как показывает практика, экономичные бытовые неавтоматические обогреватели на отработанном масле наиболее востребованы для отопления гаража. Установить устройство можно самостоятельно. Нагреватель имеет простую конструкцию и не требует подключения к водяному контуру отопления.
- Промышленные обогреватели – используют высоко технологичную и производительную горелку. Автономные промышленные обогреватели помещений могут работать на отработанном масле, мазуте, дизельном топливе, сырой нефти, растворителях. Единственным условием является наличие в топливе минеральных веществ не менее 25%. Для увеличения производительности используется горелка с автоматическим определением степени вязкости топлива.
Для небольших помещений нет смысла устанавливать стационарные промышленные модели. Прогреть комнату и поддерживать комфортную температуру можно обычным мобильным конвектором, работающим на отработке.
Классификация по конструкционным особенностям
Принцип работы, используемый для получения тепловой энергии, позволяет разделить все виды отопительного оборудования на две группы:
- Печки – особенностью конструкции является отсутствие горелки в устройстве. Регулировка процесса сжигания топлива выполняется вручную. Обогреватели самодельного изготовления по конструкции, являются печками, следовательно, имеют меньшую производительность и КПД. Для увеличения теплоотдачи рекомендуется подключения устройства к водяному контуру отопления.
- Обогреватели – имеют дозатор, автоматически регулирующий интенсивность подачи топлива в зависимости от его вязкости. Сжигание масла происходит на специальной чаше. Тепло поступает в помещение методом конвекции.
Обогрев помещения теплогенератором на масляной отработке осуществляется по принципу конвекции воздушных масс или с помощью водяного контура, устанавливаемого в корпус устройства.
Классификация по типу используемого топлива
Печки работают практически на любом типе жидкого топлива: солярке, мазуте, сырой нефти и т.д. При выборе обогревателя, укомплектованного горелкой, следует обратить внимание на технические параметры устройства.Промышленное тепловое оборудование универсальное и не требовательно к качеству топлива. Обогреватель бытового типа часто работает исключительно на отработке или солярке.
Устройство обогревателей на отработке
Стационарный обогреватель, работающий на основе отработанного масла, использует принцип так называемого свободного сгорания топлива. Во время работы, топливо сгорает на специальной подставке (чаше).Основными узлами обогревательной системы, влияющими на производительность и теплоотдачу, являются:
- Камера сгорания – изготавливается из тонкостенной стали. Сверху устанавливается чугунная крышка. Процесс нагрева помещения осуществляется посредством теплопередачи от корпуса котла воздушным массам.
- Вентилятор. Мобильные автоматические обогреватели воздуха, работающие на отработанном масле, компенсируют небольшие габариты стенок котла использованием нагнетательного оборудования. Вентилятор усиливает конвекцию воздуха и содействует быстрому прогреву помещения.Для больших площадей лучше выбирать модели, с наружной установкой. Нагретый воздух в помещение подается с помощью специальных вентиляционных каналов.
- Дозатор – одна из важнейших деталей обогревательной системы. Принцип действия теплогенератора заключается в равномерном сжигании топлива. С помощью вентилятора создается завихрение факела.В устройстве используется дозатор капельного типа. Узел автоматически проверяет уровень загустевания топлива и обеспечивает защиту от переливания отработки через край чаши.Самодельные обогреватели используют в виде дозатора обычный шаровой кран, что в корне неправильно и часто приводит к возгоранию установки.
Самостоятельное изготовление обогревателей, работающих на отработанном масле и последующая эксплуатация кустарных устройств, нередко становится причиной пожара. Обогрев промышленных зданий с помощью примитивных конструкций запрещен.
Область применения обогревателей на отработке
Обогреватели, использующие отработанные нефтепродукты, имеет смысл устанавливать в том случае, если существует неограниченный источник поступления топлива.Наиболее часто установки используют для обогрева следующих зданий:
- Для автосервисов. Ремонтным автомастерским раньше приходилось постоянно решать проблему утилизации отходов ГСМ и нефтепродуктов, тратить средства для захоронения отработки. Установив обогреватель, можно получить практически бесплатное тепло, а также сэкономить деньги на утилизации.
- Для автомоек. Нередко сотрудники моек напоминают, что водителю требуется заменить масло в двигателе и помимо мытья машин предоставляют услуги по обслуживанию автомобиля. Применяемые на автомойке конвекторы имеют влагозащищенный корпус.
- Для автопарков. Надежный высокопроизводительный промышленный обогреватель на отработанном моторном масле и дизеле KROLL, NORTEC и другие аналоги, отечественного и зарубежного производства, способны обогреть площадь до 900-1100 м³.
Какой марки выбрать устройство обогрева
Хорошо зарекомендовала себя продукция компании NORTEC. На базе концерна было налажено изготовление приборов для наружной установки. Уличное размещение увеличивает безопасность эксплуатации. Преимуществом оборудования NORTEC, российского производства, является полная адаптация к отечественным условиям и требованиям, действующим на территории РФ.Немецкий концерн KROLL специализируется на изготовлении обогревателей для бытового и промышленного применения. Нагреватели KROLL предназначены для внутренней установки. Имеется несколько модификаций с мощностью от 11 до 35 кВт.Оборудование для нагрева помещений предлагают и другие производители. При выборе подходящих установок, в первую очередь необходимо обращать внимание на параметры производительности и особенности конструкции конвекторов.
Эксплуатационные особенности и безопасность
Обогреватели крупных европейских и российских производителей имеют высокий уровень безопасности. Подача топлива для горения осуществляется с помощью дозатора, что исключает возгорание по причине перелитого топлива.Если используются вентиляторы, как в случае обогревателей для наружной установки, подключение к сети осуществляется согласно правилам ПУЭ. Использовать самодельные установки для отопления промышленных зданий запрещается.Обогреватели, работающие на отходах нефтепродуктов, хорошая альтернатива газовому отоплению. Нагрев помещений даже большой площади выполняется в течение короткого времени. Работа устройства полностью безопасна и не требует получения разрешений на эксплуатацию.</li>
Эксплуатационные расходы отопительных котлов на отработанном масле являются одними из самых низких, часто даже ниже стоимости газа. Дешевым является и процесс монтажа отопительного оборудования, а котлы, работающие на отработке, отличаются сравнимой с газовыми или дизельными аналогами надежностью.
Однако они все же не обрели широкую популярность в виду высокой исходной стоимости (обычно от 100 тыс. рублей), необходимости в постоянном ежесуточном уходе, менее функциональной автоматики и органов управления (за исключением крайне дорогостоящих моделей). Тем не менее, при понимании всех преимуществ и недостатков масляных котлов, выбор вполне может быть оправдан.
Что собой представляют котлы на отработанном масле
Для чего нужны и как применяются
Основными причинами выбора котлов с горелкой, работающей на отработанном масле, являются:
- в месте проживания временно отсутствует или не предвидится газовая магистраль;
- финансовая выгода, т.к. стоимость отработки является одной из самых низких среди вариантов топлива;
- свободный доступ к большим объемам отработки или возможность ее покупки за символическую цену (места наибольшего распространения – СТО и автомастерские, с/х предприятия, любого вида автопарки, заводы, ЖД депо);
- большая отапливаемая площадь, от 600-800 м2.
Разрешение на монтаж отопительного оборудования не требуется, что еще сильнее упрощает процесс установки. Хранить топливо можно как внутри дома (в котельной), так и снаружи: на отопительный сезон, для среднестатистического дома площадью 100-150 м2, достаточно 1,5-2,3 тонны топлива.
Устройство и принцип работы
Котлы с водяным отопительным контуром, работающие на отработанном масле – это исключительно напольные одноконтурные модели. Двухконтурных котлоагрегатов на сегодняшний день попросту не существует, как и энергонезависимых: генерируемого теплопарой напряжения не достаточно для работы турбонаддува, топливного насоса и автоматики.
Принцип работы котлов на отработке несколько отличается от дизельных или газовых аналогов в виду того, что топливо перед сжиганием необходимо предварительно разогреть до высоких температур. Для этого котлы оснащены двумя камерами: предварительного разогрева, которая обычно находится под внешней частью горелки, делая ее еще более габаритной, и камера сгорания – характерная всем котлам камера, где происходит сжигание топлива и аккумуляция теплообменником выделяемого при этом тепла.
Рассмотрим принцип работы котла на отработанном масле поэтапно:
- Из внешнего бака для хранения топлива с помощью топливного насоса (в зависимости от модели, идет в комплекте) масло подается в камеру предварительного нагрева, поплавок регулирует его объем.
- Нагревательный элемент (как правило ТЭН) разогревает масло до необходимой рабочей температуры (обычно 70-110°C, зависит от модели котла и горелки).
- При достижении рабочей температуры, через форсунку топливо подается в камеру сгорания, где смешивается с первичным воздухом у подпорной шайбы. Для более эффективного сжигания и усиления потока тепла внутри камеры сгорания, подача смеси дополнительно усиливается работой турбонаддува.
- Стенки камеры сгорания – это теплообменник, внутри которого находится теплоноситель.
- Соответственно, теплообменника нагревается при сжигании топлива и передает тепло теплоносителю, который естественным или принудительным (с помощью циркуляционного насоса) образом циркулирует по системе отопления.
Существуют и вертикальные капельные модели с несколько другим устройством и принципом работы, например, отечественные EcoBoil и Ставпечь КДО:
- Из внешнего бака для хранения топлива масло подается на раскаленную чашу внутри камеры сгорания.
- При попадании на чашу, оно сразу же испаряется.
- В камеру сгорания нагнетается воздух, воздушно-масляная смесь сгорает без следа.
- Стенки камеры сгорания – это водяная рубашка, которая нагревается и передает тепло теплоносителю.
Сгорание воздушно-масляной смеси должно происходить при определенной производителем температуре (обычно это 600°C), при отклонениях даже на +-50°C сгорание будет не полным, что приведет к образованию токсических веществ, усиленному загрязнению камеры сгорания и других элементов котла. Именно поэтому пуско-наладку нового котла желательно доверить сертифицированному специалисту. Также многие производители не распространяют гарантию на котел, если в его паспорте не будет соответствующего штампа, поставленного специалистом по завершению пуско-наладочных работ.
Рассматривая стандартные и вертикальные модели, мы рекомендуем выбрать первые, их КПД обычно выше, а сажеобразование и загрязнение происходит на порядок медленнее. Рекомендуемая частота очистки моделей со стандартной конструкцией в среднем 1,5-2 недели, в то время как сажу и прочие продукты сгорания в вертикальных или самодельных моделях необходимо очищать ежесуточно (процесс занимает около 5 минут).
Расход топлива
В качестве топлива могут быть использованы моторные, гидравлические или трансмиссионные масла. Использовать растительные масла, мазут, термальные или диатермические масла (предназначенные для использования в качестве теплоносителя) строго не рекомендуется (за исключением некоторых моделей).
Удельная теплота сгорания 1 литра отработанного масла – 11-11,3 кВт, в зависимости от производителя и качества состава. Это значит, что для получения 11 кВт тепла, необходим 1 литр топлива. Но даже современные котлоагрегаты не совершенны, КПД, котлов на отработке в среднем составляет 85-90%, т.е. около 10-15% полученного тепла не передается теплоносителю.
Итого, рассчитать расход топлива котлом, работающим на отработанном масле довольно просто: Мощность котла, кВт / 10.
Например, беспрерывно работая на полной мощности 30 кВт котел будет расходовать 3 л/час. Многие производители указывают параметры расхода в паспорте оборудования. Важно понимать, что эти показатели даны для беспрерывной работы на полной мощности, что бывает довольно редко. Обычно котлы работают не более 1/3 времени суток, поэтому указанные расчеты можно смело снижать в 2-3 раза.
На практике котлы на отработке при отоплении среднестатистического дома площадью 100-120 м2 потребляют 5-8 литров масла, в зависимости от степени утепления дома. Средняя стоимость отработанного масла на 2019 год порядка 8-15 руб. за литр.
Как выбрать комнатный термостат и экономить до 30% в месяц на отоплении
Отзывы о бытовых котлах на отработке с водяным контуром: преимущества и недостатки
Преимущества | Недостатки |
Доступность и символическая стоимость топлива | Высокая изначальная стоимость котлов – практически все модели стоят более 100 тыс. руб. |
Простота и надежность – срок беспроблемной службы котлов на отработке сравним с газовыми или дизельными аналогами, но, разумеется, зависит от производителя | Необходимость в отдельном помещении под котельную |
Экологичность – при правильной работе котла, топливо полностью сжигается, выделяя только безвредные азот и углекислый газ | Необходимость в качественной вентиляции |
Простота монтажа и подключения – для установки котла не требуется оформлять разрешение, организовывать большие площади для хранения топлива не обязательно | Высокая шумность работы, однако, согласно отзывам владельцев котел не слышно даже через относительно тонкие стены котельной |
Автономность – классические модели не требуют вмешательства человека и могут работать месяцами (за исключением необходимости в регулярной очистке) | Необходимость в регулярной очистке (каждые 24 час) более бюджетных вертикальных моделей |
В среднем более низкий (на 3-7%) КПД, чем у газовых или дизельных аналогов (однако это едва ощутимый недостаток в виду дешевизны топлива) | |
Отсутствие двухконтурных и настенных моделей | |
Автоматика недорогих моделей имеет довольно ограниченный функционал |
Как выбрать котел на отработанном масле для отопления частного дома
Материал теплообменника
В котлах на отработанном масле используются два типа теплообменников:
- стальной – наиболее распространенный и недорогой в производстве, но изнутри сильно подвержен коррозии. Даже не смотря на обработку различными антикоррозийными составами, редко служит более 20 лет. Однако стальной теплообменник более легкий, устойчивый к перепадам температур и механическим ударам.
- чугунный – тяжелый и долговечный теплообменник. Чугун практически не поддается коррозии и служит не менее 30 лет. Однако он уязвим к механическим повреждениям и перепадам температур, а стоимость его производства позволяет использовать чугунный теплообменник лишь на самых дорогих моделях котлов.
Типы газовых горелок по регуляции пламени
Как и в газовых аналогах, горелка может быть:
- одноступенчатая – работающая в режиме вкл/выкл, т.е. не имеющая регулировки мощности;
- двухступенчатая – горелка, работающая на 50 или 100% мощности, что позволяет добиться большей экономичности, снизить нагрузку и увеличить срок службы;
- модулируемая – крайне редкое явления при работе с отработанным маслом, но и наиболее эффективное. Мощность горелки регулируется в диапазоне 10-100% (точный диапазон зависит от модели), что позволяет обеспечить непрерывное горение на минимальной мощности – наиболее оптимальный режим работы котла.
КПД
Коэффициент полезного действия (КПД) – это отношение объема потребляемого топлива к объему выделенной и аккумулированной теплоносителем тепловой энергии, простыми словами – эффективность котла. В среднем КПД котлов на отработке находится в пределах 85-90%, в зависимости от модели.
В отличие от газовых аналогов, где стоимость топлива в разы дороже, обращать внимание на КПД котлоагрегатов на отработке лучше определившись с остальными перечисленными критериями выбора.
Минимально необходимая мощность
Для стандартного среднестатистического дома без утепления, с кладкой в 2 кирпича и высотой потолков 2,7 м принцип расчета минимально необходимой мощности котла прост: 1 кВт на каждые 10 м2 отапливаемой площади. Также мы рекомендуем закладывать запас мощности в 15-20%.
Например, для дома в климатической зоне Подмосковья площадью 200 м2 минимально необходимая мощность котла – 200/10 * 1 * 1,15 = 23 кВт.
Такого метода достаточно в более, чем 95% случаев. Если же дом находится в крайней северной или крайней южной точках страны, имеет высокие потолки или большую площадь остекления, учитываются корректирующие коэффициенты, с которыми мощность показатель может быть выше или ниже на 10-50%.
Как точно рассчитать необходимую мощность котлаИндивидуальный расчет, формула и корректирующие коэффициенты
Дополнительные критерии
Определившись с основными критериями выбора, стоит обратить на другие показатели, влияющие на комфорт эксплуатации котла:
- наличие звукоизоляции – слой звукоизоляции является редким явлением на котлах, сжигающих отработку в виду и так довольно шумной работы и установки их в отдельных помещениях. Однако некоторые модели способны издавать шум до 70 дБ, а производители далеко не всегда заботятся о звукоизоляции.
- функционал автоматики – помимо различных режимов работы и тонких настроек, просто необходимым для современного дорогостоящего котла отопления является наличие комнатного термостата, позволяющего регулировать работу котла в зависимости от температуры в помещении, что более правильно и экономично. Кроме того даже самые простые термостаты имеют множество настроек и возможность программирования работы котла на ближайшие сутки или недели, что позволяет существенно экономить топливо, например, запрограммировав на рабочее время (когда никого нет дома) снижение температуры до 15°C.
- безопасность – также важными для современного котла и безопасности системы отопления являются наличие защиты от перегрева, защиты от остановки циркуляционного насоса, режима предотвращения замерзания.
Лучшие известные производители и модели: характеристики и цены
DanVex B-30
Один из лучших котлов на отработке для отопления частного дома финского производства. Помимо версии мощностью 35,6 кВт, существуют и другие версии теплопроизводительностью 60-220 кВт. Отличается высокой надежностью, продуманной системой для упрощения обслуживания и очистки (например, увеличенный диаметр топки и дымогарных труб, вертикальный дымоход, благодаря чему сажа сыпится в зольник, открывающаяся вместе с горелкой дверца, благодаря чему доступ в камеру сгорания осуществляется по нажатию ручки).
Также котел известен компактными размерами, функциональной автоматикой с возможностью подключения GSM-модуля и одним из наиболее высоких для данного вида котлов КПД – 88%. Расход топлива при максимальной нагрузке 3,3 л/ч. Модель имеет все необходимые защитные функции и режимы, возможность подключения комнатного термостата и внешних датчиков температуры.
Единственными известными недостатками являются шумная работа, отсутствие в комплектации топливного насоса, большой вес (157 кг) и неоправданно высокая цена. Страна-производитель: Финляндия.
Стоимость: 250 000-275 000 руб.
NORTEC B70 (WB 40)
Модель российского производителя мощностью 40 кВт. По устройству и принципу работы не отличается от вышеупомянутого финского аналога, оснащен все таким же теплообменником из жаропрочной стали, менее удобен в обслуживании, уступает по качеству материалов и сборки, имеет большие габариты и менее функциональные органы управления.
Однако также имеет и существенные преимущества в виде гораздо более низкой стоимости, полноценного топливного узла (насос, фильтры, бак), идущего в комплекте с котлом, возможности работы на большом количестве видов топлива (мазут, сырая нефть, печное топливо).
Стоимость: 146-175 тыс. руб.
EcoBoil-18
Вертикальная модель капельного типа российского производства мощностью 15 кВт. Отличительным чертами модели являются крайне бюджетная стоимость, компактные размеры, надежность и наличие маслонасоса в комплекте. Помимо отработки, способен сжигать керосин. Модель оснащена одним из лучших в сегменте капельных масляных котлов блоком автоматического управления, но стандартным моделям, распыляющим топливо, автоматика все же уступает.
Также известными недостатками являются необходимость в ежесуточной очистке и отечественное качество сборки. Согласно практике монтажа и отзывам владельцев, во всех случаях модель беспроблемно работает уже на протяжении более 7 лет.
Стоимость: 36 800-39 900 рублей.
Ставпечь КДО-2
Еще одна отечественная модель капельного типа мощностью 28 кВт. Котел имеет ту же конструкцию и принцип работы, что и EcoBoil, однако имеет более высокую стоимость при менее функциональной автоматике. Преимуществом является съемная пиролизная чаша (в которой испаряется масло), это облегчает ее очистку, а в случае прогорания ее легко можно заменить.
Стоимость: 44 500-50 000 руб.
Цены: итоговая таблица
Модель | Цена, руб. |
DanVex B-30 | 250 000-275 000 |
NORTEC B70 (WB 40) | 146 000-175 000 |
EcoBoil-18 | 36 800-39 900 |
Ставпечь КДО-2 | 44 500-50 000 |
Регулярное техническое обслуживание
Отработанное масло, в отличие от дизеля или газа, – грязное топливо, даже не смотря на наличие фильтров. Поэтому сажеобразование и загрязнение основных рабочих элементов котла на порядок выше. Отсутствие регулярной чистки приводит не только к существенному снижению КПД, но и к более серьезным неполадкам.
Итак, котлы на отработанном масле нуждаются в очистке:
- Внутренних стенок теплообменника (каждые 1-3 месяца). После выключения и полного остывания котла (примерно спустя 1 час), с помощью металлического ёршика, скребка, металлической щетки или любого удобного инструмента необходимо хорошо очистить поверхность. Также очищаем зольный ящик.
- Горелки (каждые 1-2 месяца). Этот пункт применим к стандартным котлам, где для распыления топлива используется форсунка, именно ее и нужно очистить. Сделать это можно металлической щеткой, тканью или наждачкой-нулевкой, в зависимости от степени загрязнения. Если отверстие форсунки забито, необходимо прочистить его проволокой и хорошо продуть. Будьте аккуратны и не допускайте механических повреждений форсунки или изменения заводского диаметра ее отверстия. Также желательно очистить трубки подачи воздуха и масла.
- Чаши (каждые 24-48 часов). Этот пункт применим к вертикальным капельным котлам. Выключаем котел, дожидаемся пока догорит топливо, после чего сработает датчик пламени и котел остановится. Скребком и металлической щеткой очищаем чашу, выгребаем золу из зольного ящика. Процесс чистки занимает до 5 минут. По завершению переводим котел в стандартный рабочий режим.
При высокой пыльности помещения, хотя бы раз в сезон необходимо очищать и вентиляторы турбин. Подробные индивидуальные алгоритмы и требования к регулярности всегда описаны в инструкции по эксплуатации котла.
Печь на отработке своими руками может быть изготовлена разными способами. Она отлично подойдет для обогрева технических помещений, таких, как мастерские или гараж. При удачном выборе модели и правильной ее сборке, этот отопительный прибор не только станет хорошим обогревателем, но и поможет согреть воду для приготовления чая, мытья рук или других технических надобностей.
В этих рабочих помещениях далеко не всегда есть место для хранения дров или другого топлива, зато отработанные ГСМ, такие как трансмиссионное и моторное масло, обычно находятся в избытке.
Отработанные масла чаще всего отправляются на утилизацию, поэтому их всегда можно достать практически даром, сэкономив на электричестве или покупке дров. Теплоотдачу от сжигаемой отработки вполне можно назвать равноценной теплу от электрического нагревателя, а расход топлива составляет от половины до двух литров в час.
У этого способа отопления есть немало достоинств, но есть и свои недостатки. Информация о них поможет разобраться, на что нужно обратить особое внимание в процессе изготовления и эксплуатации печи.
Достоинства и недостатки печей на отработке
К достоинствам печей на отработанном масле можно отнести следующие моменты:
- Такие печи хорошо нагревают закрытые пространства, поэтому они подходят не только для технических помещений, но и для обогрева небольших теплиц и сельскохозяйственных построек, где содержатся домашние животные и птица.
- Правильно устроенная печь не коптит и не дает большого количества гари.
- Подобный отопительный прибор очень прост в эксплуатации;
- Так как отработка сама по себе не горит, а сгорают лишь ее пары, то печь можно назвать достаточно пожаробезопасной, при соблюдении правил ее эксплуатации.
К недостаткам этого способа отопления можно отнести:
- В печи нельзя использовать отработку, имеющую посторонние примеси – это взрывоопасно. В лучшем случае, отходы от горения такого топлива будут быстро забивать фильтр и форсунки, поэтому его перед применением следует фильтровать, но можно приобрести и отфильтрованное масло.
- Дымоход, равно, как и сама печь, довольно часто требуют очистки от продуктов горения;
- В процессе своего интенсивного горения печь достаточно сильно гудит.
Виды печей, работающих на отработке
Печи на отработанном масле можно изготовить самостоятельно, а можно приспособить под это топливо пиролизный агрегат или печь с турбо-горелками, так как они работают по тому же принципу сжигания выделенных испарений.
В этом случае в вакуумной камере печи при недостатке кислорода отработка нагревается, и происходит ее разложение. В процессе распада выделяются испарения, которые поднимаются в другую камеру, куда уже интенсивно поступает кислород. Там испарения сгорают, отдавая достаточно много тепла.
Удобство использования этого вида печей состоит в том, что интенсивность горения можно менять, увеличивая или уменьшая поступление кислорода в пиролизную камеру.
Недостатком использования в подобных пиролизных агрегатах отработки является быстрое загрязнение камер и дымохода продуктами сгорания. Кроме этого, при этом виде отопления невозможно поддерживать температуру автоматически, поэтому нужно держать печь под постоянным контролем.
Самостоятельно изготавливают подобные приборы, работающие на отработанном сырье, из газовых или кислородных баллонов большого или маленького размера, труб различного диаметра или металлических листов. Конструкция агрегата на отработке может быть с капельной топливной системой или с поддувом.
Видео: усовершенствованная печь на масляной отработке
Цены на популярные модели пиролизных печей
Пиролизная печь
Печь на отработке, изготовленная из газового баллона
Баллоны из-под кислорода или природного газа отлично подходят для того, чтобы изготовить печку на отработанном сырье. Они имеют нужную форму, а толщина металла позволит пользоваться прибором весьма длительное время.
Печка, изготовленная из баллона стандартного размера, позволит отапливать помещение в 70 ÷ 85 кв. м., а кроме этого, несколько доработав конструкцию, можно будет использовать такой прибор и для контура водяного отопления. Подобная печь не требует установки турбо-горелки для принудительной подачи кислорода. Отработка поступает в неесамотеком.
</p>
Без отопления гаража или другого подсобного помещения порой не обойтись. А вот как его организовать – этот вопрос для большинства становится неразрешимым. Установка твердотопливных печей несложна, однако, они требуют приобретения дров, угля, что является проблемой в регионах, где нет лесов. Куда проще договориться с автосервисом, приобретать отработанное машинное масло за бесценок или вовсе даром – ведь утилизация тоже стоит денег. Мастера с радостью согласятся отдавать это топливо, при условии самовывоза. Сегодня поговорим о печках на отработке своими руками. Чертежи, видеоинструкцию мы предоставим, а значит, читатель без труда во всём разберётся.
Что такое отработка, и как её использовать в отоплении
Отработкой называют моторное масло, которое отслужило свой срок в двигателе автомобиля и подлежит замене. Его сливают, меняя на свежее, а старое подлежит утилизации в специализированных сервисах – ведь вылить его на улицу нельзя.
Небольшая справка! Если разлить отработку или другие ГСМ на землю, на этом месте высыхает вся трава, а «мёртвое» чёрное пятно будет «радовать глаз» ещё в течение 5−10 лет.
Отработанное машинное масло используют в отопительных системах в качестве теплоносителя, однако, для подсобных помещений существует более простой вариант, который не требует больших затрат на монтаж магистралей и установку котла. Речь идёт о самодельной печи на отработке, в которой масло используется в качестве топлива. Может показаться, что сделать подобный агрегат сложно, однако, это заблуждение. Решается вопрос модернизацией – монтируется вставыш на отработке для печки. Эта работа под силу даже мастеру, который ни разу не сталкивался с подобными конструкциями. Но обо всём по порядку.
Принцип действия печки на отработке
Понятно, что если просто зажечь масло, помещение моментально наполнится едким дымом, и находиться в нём не будет возможности. Этот вопрос и решает вставыш – перфорированная труба. Разберёмся в принципе работы агрегата.
Простыми словами, к камере сгорания обычной печи добавляется вторая камера, которая соединяется с первой отрезком трубы. Масло, залитое в первую камеру, воспламеняется, но при этом копоти (по сути, несгоревшему топливу, которое и даёт основное тепло) деваться некуда, и оно устремляется через перфорированную трубу во вторую камеру (дровяную печь). Через отверстия смесь насыщается кислородом, который позволяет ей гореть. В результате внутри трубы возникает интенсивное горение, переходящее во вторую камеру, а уже оставшаяся копоть удаляется на улицу через дымоход.
Но понимать принцип работы – ещё полдела. Для того чтобы понять, как сделать печь на отработке, нужно учитывать множество нюансов, знать схему агрегата. К тому же сами отопительные устройства могут быть различных типов. Попробуем разобраться с этим вопросом.
Разновидности печек на отработанном машинном масле
Среди общей массы подобных агрегатов выделяют 3 основных вида:
- печки открытого типа;
- закрытого (капельного) типа;
- устройства с наддувом.
Главное сейчас, чтобы читатель разобрался, какие конструктивные особенности есть у каждого из этих видов, и какими они обладают достоинствами и недостатками. Разберём каждый из них подробно.
Печь-буржуйка открытого типа: её особенности и недостатки
О простоте печки-буржуйки на масле-отработке мы говорили. Стоимость тоже будет достаточно низкой. Ещё одним преимуществом можно назвать автономность – от наличия или отсутствия электроэнергии его работа не зависит. Но… наверное, на этом плюсы этого вида и заканчиваются. А вот отрицательных качеств насчитывается куда больше. Среди них:
Однако некоторые недостатки можно удалить, если применить некоторые конструкторские хитрости.
Печи на отработке закрытого капельного типа и их особенности
Этот вид имеет кардинальные конструктивные отличия от предыдущего. Перфорированный дожигатель размещается не снаружи, а внутри резервуара. Это может быть ёмкость, сваренная из трубы, листов железа или даже газового баллона. Это обеспечивает более высокую пожарную безопасность. Под дожигателем размещается чаша, на дно которой падают капли масла. Это обеспечивает малый расход отработки и повышение коэффициента полезного действия.
Минусом подобной конструкции можно назвать сложность её сборки. Дело в том, что собрать такой агрегат по чужим чертежам, соблюдая идеальные пропорции, вряд ли удастся. В любом случае понадобятся некоторые доработки в процессе эксплуатации.
Печь на отработке с наддувом: нюансы изготовления
Принцип работы печи на отработанном масле с наддувом, изготавливаемой своими руками, мало чем отличается от предыдущего варианта. Особенностью является то, что в конструкцию включается вентилятор, обеспечивающий принудительную подачу воздуха. Также в схему монтируется обратный клапан, который исключает попадание продуктов горения в помещение в случае отключения вентилятора.
Полезно знать! Такой агрегат отличается меньшим расходом топлива при большей теплоотдаче. Отрицательным качеством калорифера на отработке с принудительной вентиляцией является энергозависимость. При отключении вентилятора тяга резко снижается.
Материалы изготовления обогревателей на отработанном масле
Основным материалом для изготовления печи в гараж на отработке является металл, хотя некоторые утверждают, что в качестве перфорированного дожигателя удобно использовать асбоцементную трубу. Однако практика показывает, что подобный материал недолговечен, а значит, его использование нерентабельно.
Наиболее частым вариантом можно назвать масляную печку на отработке, выполненную из газового баллона, но нельзя сказать, что сложной является конструкция из труб различного диаметра. Основная задача здесь – правильный расчёт сечений труб как для резервуара, перфорированного дожигателя, так и для поддувала. При любом расхождении агрегат будет работать нестабильно. Именно поэтому опытные домашние мастера говорят, что такой обогреватель на отработанном масле придётся несколько раз переделывать, доводя до совершенства, даже если он выполнен по чётким чертежам.
Мнение экспертаАндрей ПавленковИнженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»Спросить у специалиста“На правильную работу таких агрегатов влияет не только чёткий расчёт пропорций, но и влажность воздуха, и даже высота расположения. Это следует учитывать при изготовлении”.
Положительные и отрицательные качества различных видов печей на отработке
Независимо от типа печки, все они имеют как положительные, так и отрицательные качества. Рассмотрим их подробнее.
К достоинствам таких устройств относят:
Однако у таких печурок присутствует и масса недостатков:
Если в процессе сравнения достоинств и недостатков первая категория более существенна, то такой агрегат точно подходит домашнему мастеру.
Как сделать печку на отработке своими руками: некоторые советы и пошаговая инструкция
Как уже говорилось, изготовление подобного агрегата сложным назвать нельзя, однако, в любой, даже самой простой работе есть свои нюансы. Сейчас попробуем разобрать изготовление простейшей печки капельного типа из газового баллона. Для этого понадобится:
- непосредственно сам газовый баллон;
- труба диаметром 100 мм (2 м);
- уголок 5×5 см (около 1 м);
- стальной лист, толщиной 4 мм (около 50 см2);
- автомобильный тормозной диск;
- шланг из маслостойкой резины и хомуты под него.
Приготовив все необходимые детали, можно приступать к изготовлению.
Изготовление печки на отработке капельного типа своими руками: пошаговая инструкция
Для удобства читателя оформим пошаговую инструкцию в табличной форме.
Иллюстрация | Выполняемое действие |
Первым делом нужно в дне баллона высверлить отверстие для выхода остатков газа. Чтобы предотвратить искры, сверло необходимо смачивать маслом. Обороты дрели должны быть минимально возможными. | |
Теперь при помощи болгарки можно вырезать отверстия по заранее подготовленному чертежу (некоторые из них будут представлены ниже). | |
Из листовой стали вырезаем донце с отверстием. Вырезанную среднюю часть выбрасывать не стоит – она нам пригодится позднее. | |
Примерно так будет располагаться донце в нашей печке. Примеряем его и вытаскиваем снова – с ним ещё предстоит некоторая работа. | |
Следующий шаг – подготовка трубы. Высверливаем в ней отверстия для подачи воздуха. Это необходимо для нормальной работы агрегата. | |

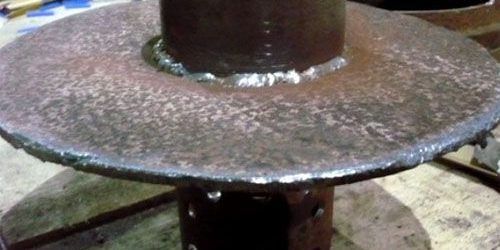

Вот таким образом сваривается готовое донце с перфорированной трубой. Сварочные швы должны быть качественными. Если у домашнего мастера нет опыта работы со сварочным аппаратом, лучше обратиться за помощью к профессионалам. | |
А вот теперь пригодится вырезанная из донца середина. Её следует приварить к тормозному диску от автомобиля. | |
В итоге получится вот что. Теперь, прорезав небольшое отверстие и приварив кусок трубы, получим полноценную муфту. | |
Можно начинать сборку. Обратите внимание на патрубок справа. Именно по нему в печку будет поступать отработанное масло. | |
Снаружи монтируем кран и присоединяем к нему шланг из маслостойкой резины. | |
Сверху газового баллона ввариваем остаток трубы – это и будет отвод дымохода. | |
Остаётся лишь вывести трубу дымохода наружу из помещения. | |
Поднять дымоход на необходимую высоту. Обычно она составляет 4 м. Этого достаточно для обеспечения нормальной естественной тяги. |
Печка на отработке своими руками: чертежи, видеоинструкции и некоторые хитрости
Разобравшись в общих чертах, каков алгоритм выполнения работ, перейдём к чертежам и видеоинструкциям. Начнём с той же печи из газового баллона.
Печь на отработке из газового баллона: чертежи для изготовления
Рассмотрим чертежи печи на отработке своими руками.
Ниже можно ознакомиться с видеоинструкцией изготовления подобного агрегата.
Важно! Главное здесь − соблюдать пропорции. Но и это не гарантирует стабильную работу агрегата. В случае изготовления домашним мастером неудачного устройства стоит попробовать изменить диаметр труб на больший.
Видео и чертежи печи на отработанном масле с водяным контуром
Обогреватели с водяным контуром немного сложнее в изготовлении, однако, и эта работа под силу домашнему мастеру. Предлагаем ознакомиться с чертежами подобных агрегатов.
Видео, представленное ниже, поможет более полно понять алгоритм работ.
Котёл на отработке своими руками: чертежи и видеоинструкция изготовления
Естественно, что водяной контур подразумевает наличие котла. Именно о нём и пойдёт сейчас речь. Ниже представлены чертежи этой конструкции.
Ну и, конечно, видеоурок по изготовлению котла.
Как можно убедиться, чертежи горелок на отработке своими руками несложны, а значит, при наличии времени вполне можно попробовать собрать такой агрегат. Тем более, что затрат средств он практически не потребует.
Правила эксплуатации и обслуживания печей на отработанном масле
Для того чтобы эксплуатация подобных агрегатов была безопасной, редакция Seti.guru рекомендует соблюдать некоторые правила:
- Категорически запрещается допускать к розжигу детей.
- Нельзя использовать для розжига легковоспламеняющиеся жидкости, такие как ацетон или бензин. В результате вспышки паров можно легко получить ожоги.
- Не стоит использовать отработку с частицами воды. Это приведёт к пожару.
- Добавлять отработку до полного выгорания топлива.
- Использовать печь в помещении без необходимой вентиляции.
- Запрещается использование печи при её неправильной работе (агрегат коптит или его горение нестабильно).
Обслуживание таких устройств сводится к периодической чистке камеры сгорания от негорючих остатков и прочистке дымохода от сажи (не реже одного раза в месяц).
Если же по какой-то причине у домашнего мастера нет возможности самостоятельно изготовить подобный агрегат, его вполне можно приобрести в специализированных магазинах или на интернет-ресурсах.
По какой цене можно купить печь на отработке на российском рынке
Рассмотрим, по какой стоимости можно приобрести подобные устройства. Цены указаны по состоянию на март 2018 года.
Марка, модель | Мощность, кВт/ч | Расход топлива, кг/ч | Средняя цена (по состоянию на март 2018), руб. |
|
27 | 4 | 260 000 |
|
80 | 7,2 | 102 000 |
|
11,5 | 9 | 680 000 |
|
16−43 | 1,4−4 | 70 000 |
</p> |
94 | 8,7 | 425 000 |
Как можно убедиться, стоимость агрегатов заводского производства довольно высока. А значит, выгоднее потратить немного времени и сил, сделав подобное устройство своими руками.
Подведём итоги
Прочитав сегодняшнюю статью, кто-то скажет, что проще купить печку на отработанном масле заводского производства. Однако стоимость таких агрегатов не каждому по карману. Изготовление же своими руками затрат практически не требует, что является огромным плюсом. Конечно, придётся идти методом проб и ошибок, но в итоге такая печь будет не только прогревать воздух в помещении. Также тепло будет и на душе от осознания того, что все работы были выполнены самостоятельно.
Надеемся, что изложенная сегодня информация была полезна нашему уважаемому читателю. Если у вас остались вопросы, мы будем рады на них ответить в обсуждениях ниже. Также будем благодарны, если вы поделитесь своим опытом – это поможет начинающим домашним мастерам. А напоследок предлагаем посмотреть короткий, но весьма информативный видеоролик по теме, который поможет научиться правильно разжигать подобные агрегаты.
Используемые источники:
- https://avtonomnoeteplo.ru/obogrevateli/647-obogrevateli-na-otrabotannom-masle.html
- https://gradusplus.com/kotly/zhidkotoplivnye/kotly-na-otrabotannom-masle-s-vodyanym-konturom-dlya-otopleniya-chastnogo-doma/
- https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/pech-na-otrabotke-svoimi-rukami.html
- https://seti.guru/pechka-na-otrabotke-svoimi-rukami-chertezhi-video
