При возведении частных построек с небольшой этажностью важно заранее составить проект всех инженерных систем и узлов, обеспечивающих функциональность и долговечность объекта. В обязательном порядке необходимо продумать, где будет находиться вентиляционный выход на крышу, т. к. без этой составляющей здание не будет соответствовать регламентированным санитарно-гигиеническим требованиям.
1 Общая информация</span></h2>
Если планируется сооружение частного дома или коттеджа под ключ «с нуля», нужно определить оптимальное место, где можно будет установить вентиляционный выход. Такой тип естественной вентиляции не требует приобретения дорогих приборов и систем, при этом внутри помещения всегда будет комфортный микроклимат, обогащенный свежим воздухом.
Кроме этого, можно оснастить конструкцию небольшим вентилятором, работающим по принципу принудительной вытяжки. Но если правильно установить грибок на кровельной конструкции, то покупать дополнительные устройства просто не придется.
Эффективность естественной вентиляции напрямую зависит от места расположения трубы. Соответственно, чем выше установлен узел, тем сильнее в нем тяга.
Очень часто проектировщики недостаточно качественно составляют проект монтажа стояков и подбирают высоту вентиляционной шахты над кровельной конструкцией. В связи с этим в дальнейшем могут возникать различные проблемы. В их числе:
- 1. Проникновение неприятных запахов из санузла и кухни в спальню, гостиную и другие жилые комнаты в помещении. Объясняется такое явление неправильным объединением вентиляционных каналов в одном общем коробе.
- 2. Низкая эффективность вытяжного оборудования. Проблема связана с недостаточной длиной вентиляционной трубы.
- 3. Появление обратного эффекта в работе вытяжки из-за неправильного выбора места для монтажа шахты.
- 4. Возможное замерзание каналов и труб вентиляции в холодную пору.
При неправильном монтаже вентиляционной трубы на кровельной конструкции могут деформироваться стропила и обрешетка. Более того, в местах монтажа крышки шахты появятся зазоры, что повысит риск проникновения дождевой воды в помещение. Поэтому, чтобы избежать таких последствий и сохранить кровлю в нормальном состоянии, необходимо ответственно подойти к вопросам обустройства выхода вентиляции на кровлю.
‘ >Установка вентканала в частном доме, расчет сечение, диаметр и высота вентканалов над кровлейРекомендуемОрганизация вентиляции подкровельного пространства
2 Составление проекта</span></h2>
Начинать работы по монтажу грибка для вентиляции на крышу нужно с предварительного составления проекта. Важно тщательно продумать принципиальную схему вентиляции всей постройки, и только после этого начинать установку узлов.
Если есть необходимость заменить крышу в рамках реконструкции, а через кровельную конструкцию нужно вывести вытяжки из всех частей дома, то у многих может возникнуть вопрос: а можно ли объединить все каналы в один и не разделять их на четыре отдельных прохода?
Но опытные эксперты утверждают, что такой подход ничего хорошего не даст, поэтому намного разумнее обустроить для каждого из воздухоотводов отдельной проход вентиляции. В таком случае проблема с неприятным запахом в жилых комнатах при изменении погодных условий просто исчезнет.
РекомендуемУстройство приставной вентиляции и встроенных вентиляционных каналов
3 Предназначение и основные типы</span></h2>
Обустраивая выход вентиляции на кровлю, следует знать об основных тонкостях предстоящей работы, разбираться в типах конструкций и их предназначении. Проходы через крышу могут использоваться в разных типах вентиляционных систем:
- 1. Во внутренних комнатах коттеджа.
- 2. В фановой трубе стояка канализации.
- 3. В чердачном подкровельном пространстве.
Более того, порой эти проходы необходимы для прокладывания дымовых шахт и телевизионных антенн. В конце системы воздухоотвода находится специальный вентиляционный выход, который обустраивается с учетом всех требований к системе.
Задача подобной конструкции заключается в обеспечении эффективной вытяжки воздуха из помещения и предотвращении любых протечек. В тех точках, где необходимо делать проход вентиляции через крышу, располагают специальные проходные элементы, которые соответствуют конкретному материалу кровли.
В настоящее время есть возможность покупать готовые комплекты выходов вентиляции для их дальнейшего монтажа на кровельных конструкциях из твердых и мягких материалов. Такие изделия позволяют быстро и качественно соорудить стояк вентиляции, чтобы защитить крышу от возможных протеканий, а также сохранить ее эстетическую привлекательность. Более того, подобные устройства являются естественной защитой вентиляционных каналов от проникновения различной грязи и осадков.
Высота и форма проходов через крышу определяется индивидуальными особенностями кровельной конструкции. Помимо труб с круглым сечением, в ход идут конструкции прямоугольной формы.
Чтобы вентиляционная труба не привела к нарушению герметичности кровли, необходимо соблюдать определенную последовательность действий и учитывать установленные требования.
РекомендуемПрименение металлических вентиляционных труб в воздуховодных каналах
4 Устройство узла</span></h2>
Если рассматривать наиболее простые вентиляционные выходы на кровлю, то они представляют собой небольшую металлическую трубу, которая располагается в предварительно проделанном отверстии и фиксируется посредством крепежных элементов. Сам кровельный проходник может быть оснащен фиксирующим клапаном и кольцом, собирающим конденсат.
В нижней части трубы с помощью фланца присоединяют выводящий канал, а сверху находится дефлектор или обычный защитный зонт. Также можно рассматривать вариант с утеплителем, в роли которого используется минеральная вата.
На современном рынке предлагаются более усовершенствованные типы кровельных вентиляционных систем, соответствующих новому уровню качества. При этом по конструкционным особенностям и принципу действия они практически не отличаются от традиционных решений, но имеют массу преимуществ.
‘ >Вентиляция. Выходы на кровлю и аэраторы.
Особым спросом пользуются крышки от производителя «Vlipe Vent». Список плюсов таких изделий включает в себя следующие пункты:
- 1. Высокое качество изготовления. Доступные на рынке модели труб изготавливаются из высококлассных материалов. Если внутренняя труба выполнена из лучшей оцинкованной стали, то внешняя — из надежного легкого полипропилена.
- 2. Надежное крепление. Для фиксации элемента задействуется специальный проходной элемент соответствующей формы.
- 3. Высота трубы составляет от 400 до 700 миллиметров.
- 4. В нижней части трубы расположен уплотнитель, который позволяет вставлять ее в воздуховод на глубину до 300 миллиметров.
- 5. Внутренний диаметр труб равен 110−250 мм.
- 6. Труба вентиляционного выхода оснащена специальным теплоизолятором, который предотвращает возможное образование ледяной пробки в холодную пору. Кроме этого, хорошая теплоизоляция препятствует появлению конденсата.
- 7. На вентиляционных выходах можно установить электрический вентилятор, который будет создавать принудительную вентиляцию.
- 8. Колпак с дефлектором является лучшей защитой от осадков. Кроме того, он усиливает тягу.
В отдельных обстоятельствах, когда проходной элемент не входит в комплект и покупается в качестве дополнительного узла, нужно тщательно оценивать тип и профиль кровельного покрытия, чтобы подобрать оптимальный узел. Качественный проходной элемент станет лучшим решением для обеспечения универсальности конструкции на любом типе кровли. Такие изделия гарантируют максимальную стабильность и герметичность выхода вентиляции.
‘ >УСТАНОВКА АЭРАТОРА ДЛЯ ВЕНТИЛЯЦИИ КРОВЛИ
5 Задача аэраторов</span></h2>
Не секрет, что в холодную пору года появляется вероятность образования конденсата внутри кровельной конструкции. Чтобы предотвратить проникновение сырости в помещение, избежать образования грибковых проявлений и плесени, необходимо правильно обустроить внутреннюю вентиляцию под кровлей.
Устройство крышной вентиляции выглядит очень просто: воздушные массы должны естественным путем перемещаться по направлению снизу вверх. Для подачи новых порций свежего воздуха задействуются специальные отверстия в карнизе, при этом выход потоков из помещения осуществляется посредством аэраторов с крышкой. Они находятся в крыше непосредственно у конька.
Для предотвращения проникновения осадков под кровельный пирог необходимо найти подходящий тип крышки трубы. Оптимальным вариантом является вентиляционный грибок на крышу, который выполняет не только практическую функцию, но и декоративную. На рынке предлагается масса разновидностей таких конструкций, поэтому выбрать красивый и эффективный грибок для вентиляции на крышу не составит особого труда.
‘ >Гостевой дом, вентиляция
6 Оптимальное расположение</span></h2>
Профессиональные строители рекомендуют располагать трубу непосредственно над стояком. В таком случае продуктивность системы будет максимальной, что обуславливается отсутствием изгиба канала. При отсутствии возможности сделать такой монтаж для правильного соединения узлов нужно будет задействовать специальные гофрированные переходники.
На скатной крыше из металлочерепицы лучше ставить проходку возле самого конька. Так длинная часть трубы будет находиться под кровлей, в изоляции от внешних воздействий. Оставшийся короткий элемент сможет выдерживать любые удары ветра и другие процессы.
На этапе монтажа также важно учитывать высоту шахты над крышей. Слишком маленький показатель негативно скажется на тяге, а слишком высокий будет подвергаться воздействиям порывов ветра и быстро деформируется. Кроме того, его придется дополнительно фиксировать растяжками и прочими крепежными элементами.
Согласно актуальным нормативам строительства оптимальная высота шахты над наклонной крышей должна составлять не больше 50 сантиметров. Если кровля плоская, показатель высоты равен 30 сантиметрам. При использовании крыши для обустройства открытых площадок для отдыха вентвыход должен подниматься как минимум на 2 метра.
Независимо от типа и способа расположения трубы на крыше важно соблюдать ключевое правило: конец конструкции должен находиться выше зоны ветрового подпора. В противном случае сильные порывы ветра будут препятствовать нормальному воздухоотоку и даже направлять его вспять.
7 Пошаговая инструкция по монтажу</span></h2>
Процедура монтажа вентканала на кровельной конструкции не является слишком сложной. Ее с легкостью выполнит каждый желающий, но для этого нужно руководствоваться такой инструкцией:
- 1. В первую очередь следует разобраться с местом установки проходного узла на крыше.
- 2. На верхней волне металлочерепицы необходимо прочертить контуры будущего отверстия, прикладывая шаблон, который идет в комплекте с самим элементом.
- 3. После этого следует вырезать зубилом и ножницами по металлу отверстие сверху, а также проделать несколько отверстий в нижних слоях кровельного пирога.
- 4. Следуя за шаблоном, необходимо просверлить несколько отверстий для саморезов.
- 5. Затем остается очистить поверхность крыши от остатков влаги и пыли.
- 6. На нижнюю часть уплотнительной прокладки нужно нанести слой герметика.
- 7. Потом необходимо уложить прокладку в нужное место и закрепить в ней проходной элемент. Убедившись в надежности и правильности расположения конструкции, можно приступать к фиксации. Для этого используются шурупы.
- 8. В конце необходимо обеспечить герметичность выхода вентиляции на крышу со стороны чердака.
‘ >Вентиляция дома, Вентиляция кровли. Вентиляционные решения VILPE . как сделать вентиляцию в доме
Соблюдая вышеперечисленное руководство, можно выполнить качественный, надежный и долговечный монтаж вентиляционного выхода. В таком исполнении он прослужит владельцу помещения в течение большого промежутка времени.
Исходя из вышесказанного, в установке вентканала на крыше практически нет никаких сложностей. Если заранее составить правильный проект, провести расчеты и изучить инструкцию монтажа, будущая система вентиляции будет работать наилучшим образом. При этом эксплуатационный срок кровли, которая пережила массу изменений из-за появления нового узла, никак не сократится. Но для этого нужно ответственно отнестись к предстоящим работам и соблюдать базовые правила монтажа.
‘ >Правильний кровельний пирог, и вентиляция крышиФото
Необходимым условием комфорта в частном доме является создание надежной вентиляции. При грамотном ее проектировании основной проблемой станет только установка и крепление вентиляционных труб на крыше. Ее способы зависят от характеристик самого воздуховода и от внешнего покрытия кровли.
Функциональное назначение и технологические особенности
Задача любой вентиляционной системы – поддержание свежести атмосферы в доме, удаление посторонних запахов и веществ, не соответствующих санитарным нормам. Принудительная вентиляция редко применяется в жилых строениях. А для правильной работы естественного движения воздуха необходимо создание хорошей тяги в отводной воздушной магистрали. Она обеспечивается оптимальным расположением выходной трубы над крышей и правильным расчетом ее высоты.
Полная вентиляция дома должна выполнять следующие задачи:
- проветривание всех помещений в здании;
- отвод воздуха от бытовых приборов (газовых плит и котлов);
- вентиляция канализационной магистрали.
Оптимально для каждой задачи создавать отдельный вентиляционный контур со своим выходом на крышу.
Разновидности вентиляционных труб и требования к ним
Воздуховоды, расположенные внутри дома и снаружи, подвергаются совершенно разным воздействиям во время работы. Основные требования предъявляются для завершающих участков вентиляции, выходящих на крышу здания. Они должны соответствовать следующим условиям:
- проходное сечение не менее 150 мм в диаметре;
- гладкие внутренние поверхности, не препятствующие движению воздуха;
- конструктивную жесткость, позволяющую выдерживать ветровые нагрузки и тяжесть снега зимой;
- одновременно с прочностью иметь малый вес, чтобы обеспечивать простоту монтажа и не нагружать кровельную конструкцию;
- устойчивость к коррозии как снаружи, так и изнутри;
- пожаробезопасность.
Большинству этих требований соответствуют вентиляционные трубы, изготавливаемые из различных пластиков или оцинкованного железа. Но у каждого материала есть свои особенности, плюсы и минусы.
Пластиковые воздуховоды
Их основные достоинства:
- полное отсутствие коррозионной составляющей,
- простота обработки при монтаже – допускается резка пластика любого сечения обычной ножовкой;
- отсутствие швов от сварки обеспечивает гладкость всей внутренней поверхности,
- малая стоимость.
Существенный недостаток пластиковых трубопроводов – малая стойкость к огню, что сказывается на пожаробезопасности всей конструкции.
Оцинкованные воздуховоды
Их популярность не уступает полимерным вариантам из-за следующих плюсов:
- малая толщина стенок (0,5 – 1,2 мм);
- механическая прочность обеспечивает надежность наружных элементов;
- высокое соотношение прочность/вес;
- разнообразие форм и сечений;
- доступность дополнительных фасонных элементов любой конфигурации.
Форма сечения
По этому параметру вентиляционные трубы бывают:
- круглые;
- прямоугольные;
- нестандартного сечения.
Прямоугольные формы считаются удобнее при формировании прохода через крышу. Оригинальная форма может обеспечивать дополнительную прочность. Но для беспрепятственного прохождения воздуха наилучшей остается воздуховод круглого сечения.
Вентиляционные трубы с усиленной жесткостью изготавливают из оцинкованной стали по спирально-навивной технологии. При тех же размерах они выдерживают гораздо большие нагрузки. Но их форма может быть только круглой.
Определение точек вывода вентиляционных труб
Во многом они зависят от расположения воздуховодов внутри дома. По возможности расположение выходов вентиляционных труб на крыше должно совпадать с внутренними воздуховодными стояками. Сам внешний завершающий участок вентиляции должен быть направлен по вертикали. Но одновременно с этим желательно спроектировать выход неподалеку от кровельного конька. При таком расположении потребуется минимальная высота наружной части. Поэтому основной воздуховод окажется под кровлей и будет защищен от морозов, попадания снега и порывов ветра. А вся конструкция станет более устойчивой. Дополнительным условием является расположение рядом со стропильной балкой. Она станет дополнительной опорой, к которой будет крепиться воздуховод.
Если место выхода находится в стороне от несущих балок кровли, то придется создавать в чердачной области обрешетку, через которую будет проходить труба. А на самой крыше устанавливать дополнительные элементы крепления к кровле.
Высота вентиляционной трубы над разной крышей
Этот параметр во многом определяет силу тяги во всей системе. Чем выше расположена верхняя часть наружного воздуховода, тем больше будет эффективность вытяжки. Но чересчур высокая труба подвергается излишним ветровым нагрузкам. Поэтому существуют нормы и рекомендации, позволяющие обеспечить оптимальное соотношение надежной тяги и устойчивости конструкции.
Плоские кровли обычно не возводятся над жилыми строениями. Но такой расчет может понадобиться при устройстве вентиляции гаража. В этом случае рекомендуется устанавливать трубу высотой не менее 50 см над поверхностью крыши.
Для наклонной кровли необходимый размер определяется в зависимости от удаленности выходного стояка от конька крыши.
- На расстоянии менее 1,5 метров от него высота над кровлей должна быть не менее 50 см.
- При удалении в пределах 1,5 – 3 м верхний край трубы обязан находиться на уровне конька или выше.
- Для расчета высоты трубы, установленной на расстоянии 3 и более метров, потребуется немного геометрии. От самого верха кровли проводится воображаемая линия под углом 10 – 12 ° к горизонту. Верхний край воздуховода должен находиться выше нее.
Дополнительным фактором может стать расположение вентиляционного стояка неподалеку от дымохода. В этом случае верхний край трубы нельзя располагать ниже него. Иначе при неблагоприятном ветре возможно попадание дыма обратно в дом через вентиляцию.
Особенности монтажа на крыше
Основные этапы установки:
- прорезание отверстия в кровле для вентиляции;
- закрепление герметизирующей прокладки;
- установка узла прохода;
- выведение трубы на крышу;
- закрепление ее в проходном элементе;
- герметизация всего стыка.
Набор крепежных и вспомогательных элементов зависит от материала трубы и кровельного покрытия. Если крыша с утеплением, то придется прорезать ее на всю глубину кровельного пирога и устанавливать проходной элемент соответствующей длины.
Вентиляционные трубы устанавливаются на крышу из металлочерепицы с применением гибкого листа соответствующего профиля. Только такое крепление обеспечит надежную герметизацию.
Но для любого способа установки обязателен набор деталей и инструментов:
- электролобзик для прорезания отверстия в кровле;
- ножницы по металлу или ножовка для пластиковых труб;
- уровень для определения вертикали;
- уплотнительная прокладка, герметизирующий чехол или изогнутый лист для металлочерепицы и ондулина;
- проходной элемент, закрепляемый в кровле;
- дрель;
- саморезы;
- герметик.
В завершение необходимо проверить устойчивость всей конструкции. При необходимости провести дополнительное укрепление. В подкровельном пространстве – на кронштейнах, крепящихся к балке или обрешетке. На самой крыше – оттяжками.
Повышение производительности вентиляционной системы
Самый лучший способ – создание принудительного потока воздуха с помощью крышных вентиляторов. Но это очень дорого и сложно.
В то же время и пассивные дополнения на трубу могут привести к улучшению движения воздуха. Вот некоторые из них:
- Дефлектор. Специальная насадка на верхнюю часть вентиляционной трубы. Ее внутреннее устройство под действием ветра создает область пониженного давления на самом выходе воздуховода. Это приводит к увеличению тяги.
- Защитные колпаки и капельники. Крепятся на верху вентиляционной трубы и препятствую попаданию внутрь нее атмосферных осадков. Отсутствие влаги в системе поддерживает ее работоспособность и уменьшает риск коррозии.
- Кровельные аэраторы. Устройства, предназначенные для улучшения вентиляции в промежутке между самой кровлей и ее теплоизоляцией. Они не влияют напрямую на микроклимат в доме, но предотвращают образование конденсата.
Практика показывает, что защита от влаги и установка дефлектора позволяют увеличить тягу в вентиляционной трубе на 10 – 30 % в разных погодных условиях.
Основные ошибки при монтаже вентиляции
Типичным промахом является неправильное определение необходимой устойчивости всего вентиляционного стояка. Закрепление трубы только на верхней части кровли, без опоры на стропила или другой элемент обрешетки не обеспечивает надежности конструкции.
Рассчитывать вывод вентиляции на крыше нужно сразу с учетом дополнительных насадок и устройств. Они не только увеличивают вес трубы, но и создают дополнительную парусность при порывах ветра. Поэтому под них нужен определенный запас устойчивости конструкции.
Герметизацию прохода трубопровода через крышу нужно проводить не только снаружи, но на внутренней части кровли.
Серьезной ошибкой является бессистемное проведение вентиляции во внутренних помещениях. Любой дополнительный поворот магистрали или лишний стык приводят к уменьшению тяги в системе и к уменьшению эффективности ее работы.
Каждый владелец частного дома пытается обеспечить уют и снизить затраты на отопление. За счёт большей внешней площади крыши и стен потери тепла домов значительно выше, чем квартиры в многоэтажном здании. Через потолочное перекрытие и чердачное помещение уходит до четверти тепла из помещений, поэтому так важны правильная организация вентиляции, снижение влаги в покрытии крыши. В нашей статье содержится вся необходимая информация о правильном вентилировании дома.
Что это такое? Крыша в частных домах состоит из деревянного каркаса, который обшивается кровельным материалом, утепляется минеральной ватой или другим видом изолятора с внесением прослойки паропроницаемой мембраны. Конструкция позволяет эффективно организовать надёжное отведение влаги от утепляющего слоя, что в конечном счёте снижает плотность, сохраняет энергоэффективность конструкции. Но без вентиляции из-за разницы температур внутри чердака и снаружи крыши водные испарения проникают вглубь материала перекрытия, теплоизоляции, что повышает показатели теплопроводности, разрушает древесину, утеплитель. Для предотвращения подобных явлений нужно организовывать на крыше вентиляционные каналы, которые устранят лишнюю влагу, обеспечат стабильный микроклимат, удержат тепло внутри чердачного помещения.
Зачем нужна?
В широком смысле слова под вентиляцией понимают организацию направленного движения воздушных масс, которые поддерживают определённую температуру и отводят лишнюю влагу. Вентиляция крыши выполняет такие основные задачи:
- Защищается от перегрева в жаркие летние дни материал покрытия крыши и чердак, поскольку движение воздуха особенно под металлическими листами не позволяет нагреваться материалу.
- Зимой в сильные морозы в результате отвода лишней влаги от покрытия крыши предотвращается образование льда, снижается опасность нагромождения снежных шапок.
- Влага не скапливается в несущих конструкциях каркаса крыши, разных изоляционных слоях, мягком покрытии, что продлевает срок службы здания, защищает от разрушения.
- Предотвращается расслаивание мягких покрытий, ржавление металлических листов и профилей, растрескивание шифера, керамической черепицы.
ВажноВентиляция крыши – это конвекционные потоки воздуха, которые циркулируют от нижнего края конструкции до самого конька, обеспечивая эффективное отведение влаги, поддержку оптимального микроклимата.
Способы вентилирования кровли
В частном доме вентиляция крыши организовывается одним из методов:
- слуховыми чердачными окнами;
- вентиляционными зазорами при монтаже кровли;
- специально сконструированными коньками;
- разными элементами с вентиляционными отверстиями;
- вытяжным вентилятором для кровли (посмотреть советы по установке вытяжки своими руками с отводом в вентиляцию и без него можно здесь);
- вентиляцией дымохода, карнизов;
- вентиляция на двухскатных крышах коньков.
Различают такие конструкции перечисленных материалов:
- Вальмовая – с выходом воздуха за счёт естественной вентиляции из-под конька. При подшивке карнизов применяются перфорированные пластиковые пластины или доски со щелевым монтажом, где также обустраиваются вентиляционные решётки систем приточного типа (как устроить приточную вентиляцию своими руками?). Частота установки таких решёток не должна превышать 80 см с диаметром одной до 5 см.
- Мансардная – с системами отведения воздуха с помещения наружу естественного типа. Основные компоненты такой системы проветривания: кровельный материал, деревянная контробрешетка, базовая обрешётка, утеплитель с фиксацией между стропилами, пароизоляционная мембрана или плёнка.
- Односкатная – не требует обустройства отдельных коньков или аэраторов даже в случае расположения над жилыми площадями, а не только над террасой или верандой. Оставляются пустые проёмы для естественного движения воздушных масс (как сделать естественную вентиляцию своими руками?).
- Мягкочерепичная – требуется создание вентиляционного зазора при покрытии крыши этим материалом. Толщина бруса между основанием крыши и кровельным материалом — от 5 см, для подведения свежего воздуха в эту полость требуется наличие зазоров снизу ската, устанавливаются аэраторы или коньковые продухи на вытяжке, монтируется обрешётка с разрывами.
- Металлочерепичная – создаётся зазор между термоизоляционным слоем и металлическим профилем шириной 5 см с обязательным прокладыванием уплотнителя под коньком. Суммарная площадь всех продухов не должна сильно отличаться от 1% общей площади кровли. Вентиляционные выходы и ПВХ трубы выступают, как основа вентиляционной системы с шагом на каждые 60 м2 площади и диаметром от 0,5 м (как сделать вентиляцию из пластиковых труб своими руками?). Для разделения на два ската кровли применяется коньковая доска для вентиляции конька.
- Фальцевая – более герметичная, чем другие типы кровли. Требует мощной конструкции вентиляционной системы. Укладывается слой пароизоляции на стропильные ноги, устанавливается обрешётка с зазорами. Покрытие завершается гидроизоляционной мембраной или плёнкой.
- Профнастильная – требует обустройства естественного типа вентиляции. Шатровый конёк отводит воздух длиной до 10 м, иначе выход потоков производится посредством торца. Требуется обустройство гидроизоляции и монтаж обрешётки с толщиной нижних планок больше на 50%, чем верхних. Для свободного выхода паров из-под кровли требуется обустройство гидроизоляции не до самого конька.
ВниманиеПри правильном расчёте вентиляции в зависимости от материала кровли и типа крыши обеспечивается эффективная вентиляция крыши.
Каким образом вывести и установить своими руками: схема
Чтобы сделать вентиляцию на крыше, необходимы навыки и умение работать с разными строительными материалами. Браться за работу нужно только при полной уверенности в своих силах. Прокладывание вентиляционных каналов выполняют на несущих стенах дома с их выводом на крышу в таких местах (узнать о важных особенностях установки вентиляции в стене своими руками, а также посмотреть схему прокладки можно здесь). Поскольку у выступающих над поверхностью кровли вентиляционных труб высокая парусность, то такая конструкция всей системы обеспечивает прочность и усиление. Инструкция по монтажу системы вентиляции крыши:
- В зависимости от оттенка, размера скатов и материала кровли приобрести материалы для системы вентиляции.
- Если в кровле нет отверстия под вентиляционную трубу, необходимо его прорезать.
- Выполняется вырезание каждого слоя тепло-, паро- и гидроизоляции, если они были установлены.
- По шаблону (добавляется в комплект с вентиляционными конструкциями для крыши) просверливаются под саморезы отверстия.
- Проводятся обезжиривание, тщательная очистка поверхности кровли в месте среза.
- Наносится слой герметика на прокладку. Затем укладывают её ровно по контуру уплотнителя, удерживают небольшим усилием несколько секунд.
- Вентиляция устанавливается на уплотнительное кольцо, прикручивается саморезами.
- Труба вставляется в проходной элемент, проверяется строительным уровнем вертикальность расположения.
СоветЕсли герметик частично выступает под прокладкой после её установки — работа выполнена качественно. Больше о том, как произвести монтаж вентиляции своими руками, читайте тут. Далее вы увидите схему вентиляции для крыши:
Особенности монтажа через кровлю
Для обустройства вентиляции через крышу применяются такие элементы:
- Поднавесные отверстия, которые могут располагаться вдоль конька с обязательным закрытием софитными решётками. Это защитит от проникновения в каналы воздуховодов насекомых, птиц, мелких грызунов.
- Слуховые окна на чердаках в качестве вентиляционных отверстий во фронтоне (как сделать вентиляцию в окне?).

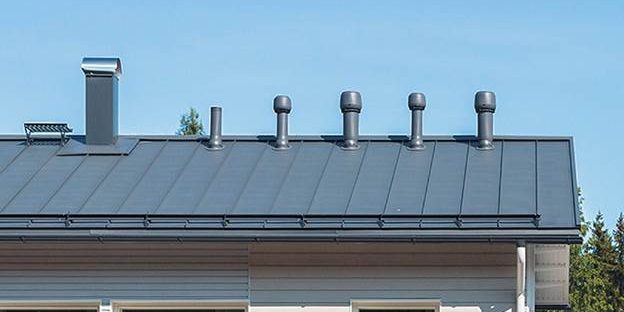

- Вентиляционные выходы, представляющие собой отрезок трубы с подсоединением к общей вентиляционной системе чердака или всего здания.
- Аэраторы, врезаемые неподалёку от конька в саму кровлю. Функционально равноценны отверстиям, которые оставляются под коньком. Организуют движение воздуха в вентиляционной системе крыши даже в случае снежного покрова толще 3 см.
Можно встретить много вариантов выполнения аэраторов — это линейные (охватывают область вдоль конька) и точечные устройства. Подробно о том, как установить вентиляцию своими руками, мы рассказывали в отдельной статье. Предлагаем к просмотру видео о том, как монтировать вентиляционный выход через крышу:
Чем и как обшивать?
Для обшивки вентиляционного отверстия потребуется такой набор материалов:
- Вентилятор кровельный.
- Основание в форме оцинкованного или стального стакана из нержавеющего материала для удаления влаги. Эти детали комплектуются поддонами для сбора жидкости.
- Уплотнительная прокладка из резины для виброизоляции, герметичности.
- Защитные решётки для предотвращения проникновения снаружи разного мусора, пыли, насекомых.
- Герметик.
Что учитывать при устройстве вентиляционных выходов?
Важно предусмотреть такие моменты при организации вентиляционной системы:
- На выбор типа вентиляции, способа её организации влияют типы кровли, кровельного материала.
- Угол наклона кровли, площадь поверхности влияют на мощность и конструкцию аэратора или системы вентиляции.
СоветЕсли на стадии строительства дома вентиляционная система обустраивается с зазорами, то выполнять работы проще, выше прочность и стойкость конструкции. Посмотреть пошаговую инструкцию по обустройству вентиляции в частном доме можно здесь.
Как правильно монтировать выход?
Определить правильное выполнение работ по обустройству вентиляции кровли можно по следующим функциям системы:
- Независимо от того, какой тип и количество слоёв изоляционных материалов применяется под кровельным покрытием, какой сам материал покрытия, наблюдается стабильный и непрерывный отток влажного тёплого воздуха из чердака или мансарды.
- В любую погоду на поверхности внутри крыши нет конденсата, что исключает развитие как грибка и плесени, так и других патогенных микроорганизмов.
- Даже в жару микроклимат, температурный режим комфортны для человека, что говорит об эффективном отведении воздуха.
- В воздухе чердака или мансарды посторонних или неприятных запахов нет.
Вентиляция требует очень ответственного подхода, поскольку будет определять комфорт проживания в частном доме, экономию на обслуживании здания. Если вентиляционная система проложена в соответствии с техническими требованиями, строительными нормами, то это существенно сократит расходы на отопление, вентиляцию, кондиционирование в жаркую погоду, продлит срок эксплуатации всего здания. Планировать вентиляционную систему нужно на этапе строительства, что существенно снизит трудовые и денежные затраты в будущем. </h2>Нужна ли принудительная вентиляция в частном доме и как ее установить — рассказываем.
Вентиляция в загородном коттедже:
Технические нормативы
Принудительные системы
Испокон веков дома строили без вентиляции. Важным было замуровать все щели, через которые могли просочиться сквозняки, сырость, грызуны и насекомые. В нашем двадцать первом веке мы настолько в этом преуспели, что ситуация в корне изменилась. Непроницаемые стены и стеклопакеты, современные отопительные приборы не оставляют холоду ни единого шанса. Но при этом теряется качество воздуха — он становится более сырым, или наоборот — сухим, либо его просто не хватает. Проветривание спасает лишь ненадолго. Так или иначе, у обладателей загородной недвижимости, привыкших решать проблемы самостоятельно, возникает вопрос: как сделать вытяжку в частном доме своими руками.
Технические нормативы
Согласно действующему законодательству вся загородная недвижимость делится на два вида — это садовые постройки и так называемые объекты индивидуального жилищного строительства (сокращенно — ИЖС). Первые предназначены для сезонного проживания, вторые — для постоянного. В первом случае правил совсем немного и касаются они в основном расположения строений и изменения их статуса, оставляя без внимания многие технические аспекты. Во втором — действуют стандарты для жилых помещений.
Для садовых домов
В данном случае закон не обязывает устанавливать какие-либо коммуникации. Тем не менее, такая необходимость возникает, когда на стенах появляется конденсат и становится заметна плесень. Еще один индикатор — запах сырости и разлагающихся органических материалов, из которых построено сооружение. Таким напастям наименее всего подвержены деревянные строения. При возведении блочных или кирпичных конструкций следует всерьез задуматься, как они будут проветриваться.
Летом в жаркую погоду окна обычно отрыты, но в холодное время жар от печи может вызвать головную боль, а неизбежное залповое проветривание приведет к необходимости срочно подбросить еще дров. Проблема дает о себе знать, когда температура падает ниже нуля. Если здание достаточно утеплено, чтобы в нем можно было проживать зимой, для него подходят все технические рекомендации по устройству вентиляции, пригодные для жилого строения.
Для ИЖС
Ряд ограничений вводит Постановление Правительства РФ №47 «Об утверждении Положения о признании помещения жилым» и санитарные правила СП 60.13330.2012:
- не допускается устройство вентканалов на расстоянии менее 10 см от электропроводки и газовых труб;
- категорически запрещено объединять воздуховоды кухонь и санузлов, а также других нежилых площадей с жилыми. К последним относятся спальни, детские и гостиные;
- нельзя проектировать системы, при которых возможен отток из одной квартиры в другую, если в здании от двух квартир и более.
Здесь же говорится о том, что каждый квадратный метр должен соответствовать действующим санитарно-техническим нормативам по кратности. Этим термином обозначается отношение объема воздушных масс к пространству, которое они проходят за единицу времени. По данному параметру в санитарных правилах СП 55.13330.2016 устанавливается минимальная производительность работающей принудительной вентиляционной системы. В спальне и гостиной кислород должен полностью обновляться каждый час, в кухне необходим ежечасный приток в объеме от 60 м3, в санузле и нежилых комнатах — от 25 м3 в час. При отключенных вентиляторах либо при отсутствии людей допускается кратность от 20% объема помещения в час.
Как правильно сделать вытяжку в частном доме
Вентиляционные системы бывают двух видов:
- естественная — циркуляция происходит из-за перепада давления внизу воздуховода и вверху;
- принудительная — поток приводится в движение вращающимися лопастями.
Для садовых построек
Первый вариант малоэффективен и применяется для небольших сооружений, предназначенных для проживания в теплое время года. Приток в этом случае осуществляется благодаря стеновым или оконным клапанам, а также переточным решеткам, устанавливаемым на двери. Традиционное решение — печь с дымоходом. Если его нет, можно провести трубу от потолка до кровли, расположив ее на максимальное расстояние от окон и дверей, чтобы не выводить наружу свежий кислород. На крыше для нее лучше сделать козырек, чтобы не заливало дождем, а в комнате закрыть ее клапаном на случай, если придут холода. Диаметр можно принять до 20 см, но для небольшой комнаты и 5 см будет достаточно.
Высота должна составлять от 3 м — иначе тяги не будет. Согласно СанПиН 2.1.2.2645-10 труба не должна выступать над кровлей более чем на 1 м.
Вместо трубы — пластиковой или металлической — можно задействовать шланг из полиэфира или алюминиевой фольги. Выводить верхнюю часть не обязательно через крышу. Чтобы обеспечить перепад давлений достаточно будет сделать выход под кровельным скатом, закрыв его сеткой. Вентканал заделывают в стену при ее возведении, либо монтируют радом с ней.
Чтобы не испортить гидроизоляцию стен и перекрытий, лучше воспользоваться специальными муфтами, предохраняющими ее от проникновения влаги. Их несложно найти в магазине или сделать самостоятельно.
Располагать шахту лучше вертикально. Чем больше горизонтальных участков и изгибов, тем ниже эффективность.
Внутри кирпичной стены можно проложить прямоугольный вытянутый канал, но такое сечение не обеспечивает эффективной работы в отличие от круглого. К тому же, стены, пригодные для внутренней прокладки, должны иметь значительную толщину.
Для жилых зданий
Наиболее удобным будет установить принудительную вентиляцию. Она подходит для всех помещений и позволяет идеально справиться с задачей. Чтобы ознакомиться с ее устройством детально, рассмотрим, каким образом она используется в больших коттеджах с системой отопления и большим количеством комнат.
В просторной жилой комнате нет особой необходимости ставить систему принудительной вентиляции. Ее нехватка становится заметна при площади менее 10 м2 на одного человека. Диметр канала не играет значительной роли во включенном состоянии, но в выключенном поток начинает циркулировать естественным образом, и тут становится важна пропускная способность шланга или трубы. Чтобы понять, какой должен быть диаметр у канала, сначала потребуйте рассчитать общее потребление по формуле L=S x H x N, где
- S — площадь комнаты;
- H — высота потолков;
- N — кратность.
Возьмем для примера спальню 18 м2. Высота потолка пусть будет равна 3 м. Как нам уже известно, воздушная масса в жилых комнатах обновляется один раз в час. Подставив величины в формулу, получим объем 54 м3/час. Теперь перейдем к расчету площади канала по формуле F=L/3600 x v, где V — скорость потока. При отключенном оборудовании она равна от 0.5 до 1,5 м/сек. Возьмем ее среднее значение, равное 1 м/сек.
Для спальни, как и для всех жилых комнат достаточно одного канала. Итак, искомая величина составит 0,015 м2. Теперь несложно будет узнать диаметр. Эту формулу все мы учили в школе: S=π⋅r2. Квадрат радиуса будет равен 0,015/3,14=0.004777, а диаметр — 0,14 м.
Теперь остается подобрать подходящую стандартную трубу. Нас вполне устроит сечение 0,15 м.
Приведенный выше расчет необходимо провести для каждого из помещений в отдельности с учетом их особенностей, о которых мы говорили выше. Возможен вариант, при котором две смежные комнаты имеют выходы в одну шахту. В этом случае нужно будет рассчитать общий воздуховод, сложив их параметры.
Согласно санитарно-техническим требованиям внутренние стенки каналов должны быть гладкими. Вентиляционный стояк необходимо оснастить открывающимся люком, позволяющим произвести осмотр и прочистку. При устройстве вентрешеток не в потолке, а в верхней части стены, следует расположить их как можно выше, чтобы избежать «мертвых» зон в самом верху. До потолка не должно оставаться больше 15 см.
Если в здании не было предусмотрено вентшахты, его не обязательно полностью реконструировать, чтобы найти ее оптимальное положение. Наилучшим решением будет пристроить ее сбоку и хорошо утеплить. Теплый поток будет подниматься гораздо быстрее холодного.
Вытяжка на кухне в частном доме делается сразу в два вентканала — один общий, другой в зоне плиты. Совмещать их не следует, поскольку поток от второго обладает значительным давлением. Он будет просачиваться в кухню из общего.
Вытяжку для электроплиты располагают на высоте 70 см над рабочей поверхностью, для газовой — на высоте 80 см. Ее выбирают в зависимости от мощности и размеров с учетом объема помещения. Мощность рассчитывают по формуле P = S x H х 12, где
- S — площадь помещения
- H — его высота.
Обычно воздуховод направляют не вверх, а в сторону, из-за чего мощность падает на 25%. Эти проценты необходимо учесть при выборе мощности оборудования.
Лучше выпускной клапан установить в стене. Проще было бы поставить для него оконную заглушку с отверстием для выхода отработанных газов, но при таком решении ухудшится инсоляция и внешний вид фасада. В кирпичной кладке, бетоне или дереве отверстие можно проделать с помощью алмазной коронки. Часто применяются не круглые, а прямоугольные каналы, что позволяет сэкономить немного пространства, но эффективность в данном случае снижается.
Желательно выбрать короба из металла, поскольку их проще отмыть от жира и они наименее подвержены деформации под воздействием высоких температур. Оптимальный вариант — сталь. Если используется гофрированный алюминий, трубу необходимо максимально распрямить.
В частном доме вытяжка в стене не требует согласования, если он не является историческим объектом и не находится под охраной государства.
></li>
Если поток нужно подогреть, стоит отдать предпочтение установке со встроенным нагревателем или рекуператору. Это приспособление состоит из тонких металлических пластин, хорошо передающих температуру. Теплый воздух на выходе попадает в каждый второй промежуток между пластинами, а свежий движется ему навстречу по остальным каналам, воспринимая тепло от стенок.
На чердаке можно разместить центральную вытяжку, в которую сходятся все воздуховоды. Они работают довольно тихо, но желательно расположить их подальше от спальни.
Пространство чердака позволяет разместить и более сложные приспособления с функцией фильтрации и подогрева. Последнее время получили распространение энергосберегающие системы с роторными теплоутилизаторами. Такие устройства легко помещаются даже под плоской кровлей — их высота варьируется от 25 до 45 см.
- Материал подготовил: Артем Филимонов
Поделиться ссылкойРоссия, Московская область, Москва+79041000555
Для прочтения требуется ~4 минутыЧтобы в частный дом поступал приток свежего воздуха, а также отводился уже загрязненный, необходимо установить систему вентиляции – вытяжку, которая может быть естественной, принудительной или комбинированной. Но независимо от выбора, вентиляция будет выполнять свою функцию только в том случае, если предварительно произвести расчеты, в которых учитываются размеры помещения и особенности будущей системы.
Естественная вентиляция
На этапе проектирования дома в обязательном порядке составляется схема естественной вентиляции. Принцип ее действия заключается в проветривании дома за счет естественной циркуляции воздушной массы. Чтобы система выполняла свою функцию должным образом, приток свежего воздуха и отвод уже влажного должны выполняться через разные помещения. Обычно пространство через которое поступает воздух называется сухим, а выводящее помещение — влажным.
Можно проветривать дом четырьмя способами:
- канальным, когда дом оснащается вертикально расположенными каналами.
- бесканальным. Этот способ может применяться для жилых строений, однако он больше подходит для производственных зданий.
- постоянным. В этом случае помещения обеспечиваются значительным притоком воздуха, который поступает через воздушные каналы.
- периодическим, когда «новый» воздух поступает в определенные промежутки времени.
Чтобы повысить уровень воздухообмена в доме, на отводящие каналы монтируются специальные вентиляторы, которые могут работать как постоянно, так и в установленное время. Соответственно, для такого оборудования требуется подключение к сети электропитания.
Достоинства
Она не нуждается в установке дорогостоящего оборудования, поломки системы автоматически исключаются. Но даже с установленными на вытяжные каналы вентиляторами, система циркуляции естественным образом потребляет электроэнергию в малых количествах. Следовательно, происходит экономия денежных средств. Еще одним плюсом системы является ее совместимость с другими типами воздухообмена.
Недостатки
Такой вид вентиляции в деревянном доме напрямую зависит от погодных условий, что непосредственно влияет на проветривание здания. Как правило, недостаточное поступление свежего воздуха проявляется в виде возникновения грибка, а также скопления токсичных веществ, которые могут исходить от строительных материалов. Таким образом, она, не совмещенная с другими системами, не всегда сможет обеспечивать должный обмен воздуха в доме.
Принудительная вытяжка
Так как зависимость естественной вентиляции от внешних климатических условий не позволяет в полной мере проветривать помещения, то для обеспечения циркуляции воздуха в частном доме необходима установка дополнительного оборудования. Воздухообмен, проводимый с помощью специальных установленных устройств, а также комплектующих к ним, называется принудительной вентиляцией.
По принципу работы она делится на:
- приточно-вытяжную, осуществляемую с помощью специального оборудования. Также разновидностью этого способа является установка оборудования для рециркуляции. В этом случае отработанный воздух проходит через фильтры, частично смешивается с уличным, а затем уже очищенный возвращается в помещение;
- приточную с возможностью подогрева. Для работы системы по этому принципу необходим рекуператор, который использует отработанный, но уже нагретый воздух;
- приточную с охлаждением. Здесь в обязательном порядке устанавливается кондиционер;
- приточно-вытяжную. Самая распространённая система для частных домов. Циркуляцию воздушных масс обеспечивает установленное оборудование в сочетании с элементами естественной циркуляции. Такая схема воздухообмена относительно проста в монтаже и довольно эффективна.
Однако работа принудительной системы осуществляется с помощью подключения ее устройств к сети электропитания. Кроме того, проектирование и расчеты системы производятся на этапе составления плана возведения дома. Все составляющие принудительной вентиляции выполняют разные функции, но основная и единственная задача всех элементов — поступление свежего воздуха в помещения и вывод уже использованного на улицу.
В систему принудительного характера включаются следующие элементы и оборудование:
- решетки для защиты вентиляционных каналов от грызунов, насекомых и мусора;
- фильтры, препятствующие проникновению в дом пыли и пыльцы;
- воздушные клапаны, которые регулируют поток, подаваемого в дом воздуха. Зимой защищают систему от ледяных порывов ветра;
- вентиляторов, служащих для создания непрерывного потока в каналах вентиляции;
- звукопоглотители, обеспечивающие бесшумную работу системы;
- калориферы, подогревающие поступающий воздух;
- вентиляционные каналы, обеспечивающие перемещение воздуха.
Как правильно произвести монтаж вытяжки на кухне в частном доме
Подготовительные работы по установке вытяжки на кухню начинаются с замеров помещения (подробнее установку рассматривали в этой статье, а как правильно подобрать – в этой). Ведь полученные значения повлияют на выбор модели устройства.
В первую очередь рассчитывается кубический объем помещения путем умножения длины, ширины и высоты кухни. Затем полученный результат умножается на коэффициент десять. Это значение определяет количество смен воздуха в час, установленное действующими нормами. Полученный результат и будет минимальной мощностью, необходимой для измеряемой кухни.
Так как всем вытяжным устройствам необходима электроэнергия, то места установки устройств оснащаются розетками.
Подготовка ниши для кухонной вытяжки также является немаловажным фактором. Ведь централизованная газовая труба может быть проведена так, что в дальнейшем будет мешать установке оборудования на стену. Выходом из ситуации станет монтаж кронштейнов, которые позволят оставить между стеной и вытяжкой необходимое пространство. Кроме того, стена не должна иметь явных дефектов, должна быть достаточно прочной для того, чтобы выдержать вытяжную кухонную систему.
Для установки оборудования понадобятся:
- строительный уровень;
- рулетка;
- перфоратор;
- набор отверток;
- лобзик;
- ножовка по металлу;
- герметик силиконовый.
Производители вытяжек предоставляют потребителям три основных модификации устройств:
- подвесные;
- встраиваемые;
- купольные или каминные.
Также по способу очищения воздуха они делятся на устройства, которые выводят отработанный воздух на улицу, и модели, работающие в режиме рециркуляции.
При работе устройства в режиме рециркуляции вытяжка не выбрасывает загрязнения на улицу, а проводит воздух через фильтр и возвращает его обратно в помещение.
Так как подвесные модели работают в режиме рециркуляции (подробнее), то они в большей степени подходят для кухонь небольших размеров. Это объясняется тем, что обычная фильтрация не способна справиться с очисткой воздуха в помещениях больших размеров.
Подвесные вытяжки оборудованы фильтрами, которые необходимо периодически менять. Частота замен указывается в технической документации устройства.
Из положительных качеств устройств выделяются невысокая цена, возможность крепиться к кухонному шкафчику, а также отсутствие дополнительных комплектующих, так как подвесное оборудование не нуждается в системе воздухоотвода.
Встраиваемая техника практически скрыта от глаз и выполняет функцию притока воздуха. Корпус такого устройства монтируется прямо в кухонный шкафчик, а снаружи остается только воздухозаборник, который в основном имеет выдвижную панель.
Воздуховод встраиваемого вытяжного устройства может выводиться на улицу как через уже имеющуюся в доме систему вентиляции, так и через стену или крышу.
Самым дорогим модельным рядом, но в то же время наиболее мощным, считается каминный или купольный класс. Вытяжки этой серии не просто обеспечивают стабильное очищение воздуха, но также становятся ярко выраженными элементами дизайна помещения. Кроме заводского изготовления, купольные модели могут быть индивидуального дизайнерского исполнения.
Установка корпуса кухонной вытяжки над газовой плитой
Как правильно сделать кухонную вытяжку над плитой своими руками в частном доме зависит от формы и размеров устройства. При этом на монтаж электроприбора также влияют особенности расположения и габариты модулей кухонного гарнитура.
Существует три варианта монтажа:
- встроенный;
- с креплением к нижней части шкафа;
- с креплением на стену.
Чтобы установить устройство в шкафчик, предварительно нижняя полка кухонного модуля снимается. В последующем она может или вовсе не устанавливаться, или в ней с помощью электролобзика делается отверстие, подходящее по размерам с вытяжкой.
На полке, размещенной в середине шкафчика, делаются отверстия для электрокабеля и воздуховода. Затем к закрепляемой полке прикладывается корпус устройства и карандашом отмечаются места креплений. Далее вытяжка крепится с помощью саморезов.
Устройство, закрепленное под кухонным шкафчиком, отличается от встроенного варианта лишь тем, что корпус вытяжки остается снаружи. При желании он закрывается фальш-панелью или любым другим отделочным материалом с помощью двухстороннего скотча или клея.
При креплении вытяжки к стене, прежде всего, отмечаются места креплений через заднюю панель устройства. По отметкам просверливаются отверстия, в них вставляются дюбели, длиной не меньше 5 см. Затем в два верхних отверстия вкручиваются саморезы, чтобы на них свободно вешалась вытяжка. После проверки надежности конструкции, не снимая устройство, вворачиваются оставшиеся саморезы и затягиваются верхние.
Подключение воздуховода
Прежде чем подключить к вытяжке воздуховод, нужно определиться с выбором материала изготовления. Существуют две разновидности труб для вывода отработанного воздуха из помещения (подробнее читайте здесь):
- гофрированные, которые изготавливаются из алюминия. Хотя монтаж этого вида труб не требует дополнительных переходников, свойство шумоизоляции гофрированных изделий очень низкое. Однако шум во время работы вытяжки можно снизить за счет натяжения трубы.
- пластиковые, имеющие сечение как прямоугольное, так и круглое. В последних во время эксплуатации скапливается гораздо меньше загрязнений, сопротивление ниже, чем в прямоугольных трубах. Для установки этого класса понадобятся Г-образные переходники.
Но независимо от материала изготовления и сечения, диаметр воздуховода должен совпадать с входным отверстием вытяжки. При меньшем размере трубы кухонная вытяжка будет работать в усиленном режиме, что приведет к скорой поломке двигателя.
Установленный воздуховод не должен полностью перекрывать отверстие шахты естественной вентиляции. Для этого приобретается и устанавливается специальная решетка, клапан которой при включении вытяжки закрывается, а после окончания работы устройства открывается. Такой режим работы дает возможность в полной мере работать системе естественной циркуляции воздуха.
Вентиляция в ванной и туалете
Задача установленной вентиляции в санузле сводится к очистке этого помещения от различных запахов и устранению высокой влажности.
Так как работа естественной вытяжки полностью зависит от внешних климатических факторов, то она не всегда сможет справляться со своей задачей. Кроме того, отсутствие специальных решёток с наружной стороны вентиляционных каналов дает возможность попадать в дом мелким грызунам и насекомым. Однако система естественной циркуляции воздуха имеет свои преимущества, которые заключаются в простоте конструкции и относительно невысокой цене. Отсутствие сложных механических элементов в естественной вытяжке предрекает ей долгую и бесперебойную работу.
Вентиляционные каналы для ванной комнаты подбираются с диаметром не меньше 50 куб м/ч, а для туалета подойдёт воздуховод шириной 30 куб м/ч. Возможность вывести запахи и влажный воздух в санузле дает система принудительной вентиляции. Ее работа осуществляется с помощью установленных вентиляторов, которые могут быть с подшипниками или втулками. Устройства со втулками гораздо дешевле вентиляторов с подшипниками.
Вентиляторы принудительной вытяжки, устанавливаемые в санузле, могут работать как от выключателя света, так и иметь отдельную точку питания. Также производители устройств предлагают вентиляторы со встроенными датчиками влажности. В этом случае работа системы начинается, когда влажность в помещении достигнет определенного уровня. Также существуют модели, которые снабжены датчиками движения, позволяющие активировать циркуляцию воздуха при входе человека в помещение.
Вентиляция подвала
Для вентиляции подвала можно ограничиться монтажом нескольких отверстий в цокольной части дома. Располагаться проемы должны в противоположных частях помещения. Кроме того, отверстия должны оборудоваться специальными сетками или решетками.
Такой способ проветривания довольно прост в своей организации, но как и вся система естественной вентиляции, напрямую зависим от погодных условий.
Более эффективным методом является система, в которой используются две трубы, шириной 8–15 см. В этом случае приточный канал монтируется таким образом, чтобы нижняя часть трубы располагалась на высоте 20–40 см от пола. Верхний же конец должен закрепляться на улице, чтобы промежуток до земли составлял 40–60 см.
Нижний конец вытяжной трубы монтируется прямо под потолком, а наружная часть через перекрытия выводится к кровле и закрепляется в 30–60 см от нее.
Как сделать короб для воздуховода
Некоторые модели воздуховодов не вписываются в общий дизайн помещения. Выходом из этой ситуации является скрытие канала в специальном коробе. Подробнее…
По материалу изготовления декоративные конструкции бывают:
- пластиковыми;
- деревянными;
- стальными;
- изготовленными из МДФ, ДСП или гипсокартона.
Однако при монтаже короба учитывается, что он постоянно будет подвергаться воздействию со стороны гари, жира и прочих побочных продуктов, возникающих во время приготовления пищи. Отсюда следует, что конструкция должна хорошо отмываться и чиститься. Только в этом случае декоративный короб впишется в общий дизайн помещения.
Видео: как установить вытяжку и вентиляция через стену в частном (в т.ч. деревянном) доме своими руками
Вентиляции как принудительная, так и естественная будет выполнять свою функцию только в том случае, если вся система организована правильно. А для этого необходимо учитывать размеры помещения и климатические условия, в которых будет работать система.
Используемые источники:
- https://oventilyacii.ru/ventilyaciya/shemy-ustanovki-i-sposoby-krepleniya-ventilyatsionnyh-vyhodov-na-kryshu.html
- https://znatoktepla.ru/truby/osnovnye-etapy-i-rekomendatsii-po-ustanovke-ventilyatsionnyh-trub-na-kryshe.html
- https://okcomfort.com/elektrika/ventilyacia/na-kryshe-svoimi-rukami.html
- https://www.ivd.ru/stroitelstvo-i-remont/ventilacia-i-kondicionirovanie/pravilnaya-ventilyaciya-kak-sdelat-vytyazhku-v-chastnom-dome-svoimi-rukami-41231
- https://diz-kitchen.ru/%f0%9f%a4%a6%e2%80%8d%e2%99%82remont/kak-sdelat-vytyazhku-v-chastnom-dome.html
