Твердотопливный котел с водяным контуром — агрегат с автономным питанием, способный качественно отопить маленькие квартиры и достаточно большие площади.

В качестве источника энергии можно использовать дрова, торф, паллеты, уголь и экогорошек.

Прибор отлично подходит для установки в доме, не имеющего подвода к центральной системе отопления или газовой магистрали.

Отличительные особенности

Главная особенность таких агрегатов — наличие водяного контура. Они могут быть одноконтурными и двухконтурными. Первые способны только отапливать помещение, а вторые — дополнительно подготавливать горячую воду для последующего использования.

Топливо подается вручную или автоматически, в зависимости от модели. Если это автоматика, то котел имеет резервуар для размещения сырья. Топливо может загружаться в систему в течение недели без посторонней помощи.

Такие модели имеют высокую цену, поэтому человек предпочитает выбирать котел с ручной кладкой.

ВАЖНО!Одной закладки топлива хватает на 3-4 часа.

Чтобы составить образ твердотопливного котла с водяным контуром, необходимо рассмотреть принцип его действия:

Установка необходимой температуры в теплоносителе, подача топлива.
Нагрев теплообменника в водяном контуре.
Получаемая тепловая энергия аккумулирует со стенок водяной рубашки и происходит нагрев воды.
Несмотря на вид циркуляции воды в системе (естественный или принудительный), дом наполняется теплом за короткий промежуток времени.

Виды устройств

Каждый прибор имеет свои уникальные технические характеристики.

Но все модели можно разделить на несколько видов, в зависимости от типа процесса горения:

Традиционные. Отличительная особенность — процесс горения происходит снизу вверх. Топливо загружается вручную, продукты горения выводятся через дымоход. Котел не требует электричества для функционирования.
Длительного горения. Особенности — процесс сгорания идет сверху вниз, топливо закладывается сверху. Агрегат рассчитан на бесперебойную работу в течение суток без «дозоправки». За счет сложной конструкции котлы длительного горения имеют высокую стоимость.
Пиролизные. Особенности — наличие двух топливных камер: первая предназначена для сгорания твердого топлива, вторая — потребляет газ, который образовался в первой. Преимущества — высокий КПД, минимум отходов, экологичность. Но такие котлы требуют особого внимания — устанавливать их разрешено только в помещениях с влажностью 17-20%.
Универсальные. Особенности — функционирование на всех видах твердого топлива. Если сменить горелку, то можно использовать жидкое горючее. Модели оснащаются системой безопасности, которая исключает самопроизвольное возгорание или прекращение работы.

Достоинства и недостатки

Достоинства:

высокое качество сборки, надежность и безопасность оборудования;
длительный срок эксплуатации — некоторые модели способны прослужить более 10 лет;
экономичный расход топлива, низкая себестоимость агрегатов и сырья;
универсальность;
нет необходимости производить регулярный технический осмотр;
продукты горения пригодны для вторичного использования.

Недостатки:

дровяные модели имеют низкий КПД — не выше 80%;
необходимость каждые 5-6 часов загружать топливо в модели с ручной подачей.

Как выбрать и на что обратить внимание?

Основные рекомендации:

Мощность. Здесь покупателю следует обратить внимание на технические характеристики понравившейся модели. Производители указывают максимальную мощность, температуру, предполагаемую площадь.
Принцип работы. Главный нюанс — количество контуров. Агрегаты с одним контуром только выдают тепло в комнаты, а с двумя — дополнительно обеспечивают человека горячей водой для бытовых нужд.
Возможности. Приборы оснащаются различными системами для контроля процесса горения и фиксирования необходимой температуры. Некоторые современные модели оснащаются варочными панелями, на которых можно готовить пищу.
Тип топлива и стоимость. Здесь человеку лучше отталкиваться от личных предпочтений и финансовых возможностей. Экономичным считается горючее в виде угля, дровяного сырья.

Рейтинг ТОП-10 лучших моделей

Место	Наименование	Цена
ТОП-10 лучших твердотопливных котлов с водяным контуром
1	Лемакс Форвард-12,5 13 кВт	16 000 ₽
2	Лемакс Форвард-20	19 000 ₽
3	ZOTA Тополь М 20 20 кВт	34 000 ₽
4	Carbon 20 20 кВт	34 000 ₽
5	Protherm Бобер 20 DLO 19 кВт	54 000 ₽
6	Kentatsu ELEGANT-04 27 кВт	38 000 ₽
7	Buderus Logano S111-2-16 16 кВт	52 000 ₽
8	ЭВАН WARMOS TK-12 12 кВт	12 000 ₽
9	Теплодар Куппер Практик 20	18 000 ₽
10	Теплодар Куппер Практик 14 14 кВт	16 000 ₽

Лучшие твердотопливные котлы с водяным контуром

Лемакс Форвард-12,5 13 кВт

Отличительная особенность модели — наличие стального теплообменника с длительным сроком эксплуатации. Одноконтурный котел предназначен для отопления жилых домов, коттеджей, зданий административно-бытового назначения.

При этом не требует питания от электрической сети.

Тип системы водяного отопления не препятствует прибору нормально функционировать.

Характеристики:

мощность — 13 кВт;
тип камеры сгорания — открытый, управления — механический, установки — напольный;
КПД — 75%;
топливо — уголь, дрова, кокс;
макс. температура теплообменника — 95 градусов, давление воды — 2 бар;
наличие термометра;
вид загрузки топлива — вертикальный;
диаметр дымохода — 14 см;
размеры — 37х90х58 см;
вес — 70 кг;
гарантия — 3 года.

Достоинства:

высокий уровень безопасности и экологичности;
ударопрочный теплообменник, дополнительно защищенный теплоизоляционными материалами;
корпус изготовлен из стали толщиной 4 мм, что гарантирует его прочность и надежность;
легкое подсоединение агрегата к дымоходу;
доступная цена — от 14 900 рублей.

Недостатки:

не предусмотрена система для чистки котла;
плохая регулировка зольника.

Лемакс Форвард-20

Одноконтурный котел с вертикальной загрузкой топлива. Благодаря высокой мощности, он быстро прогревает комнаты в помещении и долго поддерживает заданную температуру.

Привлекательный внешний вид позволяет установить прибор в любое место и подстроить его под общий интерьер.

Также предусмотрена возможность подсоединения к системе водяного отопления с естественной циркуляцией.

Характеристики:

мощность — 20 кВт;
не требует электричества для работы;
тип камеры сгорания — открытый, управления — механический, установки — напольный;
КПД — 75%;
материал теплообменника — сталь, макс. температура — 95 градусов;
топливо — уголь, дрова, кокс;
макс. давление воды — 2 бар;
оснащение термометром;
диаметр дымохода — 15 см;
размеры — 41х90х58 см;
вес — 78 кг;
гарантия — 3 года.

Достоинства:

толщина стали 4 мм, что влияет на долговечность конструкции;
удобный способ загрузки;
эффективный и быстрый нагрев больших помещений, площадь которых превышает 200 кв. м;
экологичность топлива;
простота монтажа и эксплуатации;
доступная цена — от 18 900 рублей.

Недостатки:

не обнаружено.

ZOTA Тополь М 20 20 кВт

Энергонезависимый одноконтурный котел с передней загрузкой топлива. Он оснащен топочными дверцами, которые открываются горизонтально и вертикально, закрываются на замок.

Теплообменник комбинируется со съемной заслонкой, что делает газоход двухходовым.

Поэтому наблюдается значительное увеличение площади нагрева с продолжительной теплоотдачей.

Характеристики:

мощность — 20 кВт;
тип камеры сгорания — открытый, управления — механический, установки — напольный;
КПД — 75%;
вид ТЭНов — опциональный, их макс. температура — 95 градусов;
топливо — дрова, уголь;
макс. давление воды — 3 бар;
наличие термометра;
диаметр дымохода — 15 см;
размеры — 44х84,5х97,5 см;
вес — 140 кг;
гарантия — 1 год.

Достоинства:

хорошее соотношение цены и качества — покупатель получает мощный агрегат за 30 с лишним тысяч рублей;
простое использование, легкость загрузки;
возможность установить газовую горелку на место шуровочной дверцы;
быстрое очищение камеры и дымохода за счет незамысловатой конструкции.

Недостатки:

необходимость вызова мастера, если решено дополнить агрегат другими функциями;
быстрый расход топлива: антрацит — 1, 3 кг/ч, уголь — 2, 5 кг/ч, дрова — 3, 3 кг/ч.

Carbon 20 20 кВт

Одноконтурная модель с верхней загрузкой. Способна отопить помещения с площадью до 200 кв. м. Не требует подключения к электрической сети.

Имеет вместительный топливный бак, автономную систему загрузки.

Если грамотно эксплуатировать прибор, то он порадует своей функциональностью и долговечностью.

Характеристики:

мощность — 7-20 кВт;
тип камеры сгорания — открытый, управления — механический, установки — напольный;
КПД — 80%;
материал теплообменника — сталь, вид — опциональный, температура — 65-95 градусов;
топливо — уголь, расход — 5, 6 кг/ч;
макс. давление воды — 3 бар;
наличие термометра и манометра;
диаметр дымохода — 15 см;
размеры — 46,5х97х105 см;
вес — 176 кг.

Достоинства:

долгое и стабильное горение;
легкое очищение котла;
разовая загрузка угля составляет 24 кг, а хватает ее на 4-6 часов;
каждая деталь конструкции изготовлена из прочной стали, что определяет ее срок службы;
экологичность и безопасность.

Недостатки:

требует определенного вида топлива — угля мелкой фракции;
внутренняя часть конструкции со временем поражается коррозией из-за образования конденсата серной кислоты;
высокая стоимость — от 40 000 рублей.

Protherm Бобер 20 DLO 19 кВт

Одноконтурный котел характеризуется высокой производительностью, способностью нагрева большей площади, наличием двухпроходного чугунного теплообменника, не требовательностью в электричестве.

Наличие 4 секций позволяет изменять производительность и комплектовать прибор до оптимального варианта.

Характеристики:

мощность — 19 кВт;
тип камеры сгорания — открытый, управления — механический, установки — напольный;
КПД — 90, 2%;
топливо — уголь, дрова;
температура теплообменника — 30-85 градусов;
макс. давление воды — 4 бар;
оснащение термометром и манометром;
диаметр дымохода — 15 см;
размеры — 44х93,5х64 см;
вес — 230 кг;
гарантия — 2 года.

Достоинства:

простая долговечная конструкция, изготовленная из чугуна;
наличие вместительной камеры сгорания;
после продолжительной эксплуатации агрегат сохраняет свой внешний вид и работоспособность;
быстрый обогрев помещений, с долгим поддержанием заданной температуры.

Недостатки:

массивность котла, затрудняющая его перемещение и установку;
высокая стоимость — от 60 000 рублей.

Kentatsu ELEGANT-04 27 кВт

Напольный одноконтурный котел пригоден для установки в помещениях с любой циркулирующей системой отопления. Не требует подключения к электрической сети, может выступать в роли самостоятельного источника тепла или дополнением к другому типу котла.

Все элементы конструкции изготовлены из чугуна, за исключением рычагов управления.

Модель достойна внимания, имеет хорошее соотношение цены и качества.

Характеристики:

мощность — 27 кВт;
тип камеры сгорания — открытый, управления — механический, установки — напольный;
топливо — уголь, дрова;
температура теплоносителя — 90 градусов;
макс. давление воды — 4 бар;
наличие термометра;
диаметр дымохода — 18 см;
размеры — 45х94,7х70,9 см;
вес — 198 кг;
гарантия — 2 года.

Достоинства:

простая эксплуатация и очистка камеры, дымохода;
легкость регулировки температуры;
быстрота нагрева, эффективная теплоотдача;
поставляется в собранном виде;
доступная цена — от 38 000 рублей.

Недостатки:

не обнаружены.

Buderus Logano S111-2-16 16 кВт

Одноконтурный котел с верхней загрузкой топлива, не требующий электричества для работы. Конструкция изготовлена из ударопрочной стали, эффективно поддерживающей тепло во всех комнатах.

Мощности агрегата хватает для отопления частных и дачных домиков, квартир, офисов, служебных помещений.

Характеристики:

мощность — 16 кВт;
тип камеры сгорания — открытый, управления — механический, установки — напольный;
КПД — 76%;
топливо — уголь (рекомендованный производителем), угольные и древесные брикеты, дрова, кокс;
расход топлива — 6, 4 кг/ч;
температура теплоносителя — 65-95 градусов;
давление воды — 3 бар;
оснащение термометром и манометром;
диаметр дымохода — 14, 5 см;
габариты — 60х87,5х73 см;
вес — 160 кг;
стоимость — от 54 000 рублей.

Достоинства:

длительность процесса горения;
легкий доступ к камере для подачи топлива;
прочная конструкция, которая не подвергается каким-либо повреждениям;
простой монтаж, поставка в собранном виде.

Недостатки:

не обнаружено.

ЭВАН WARMOS TK-12 12 кВт

Одноконтурный стальной котел предназначен для отопления небольших помещений. Отличительная особенность заключается в цилиндрической форме корпуса, обеспечивающей наибольшую прочность агрегата.

Топка оснащена широкой дверцей, поэтому происходит легкая загрузка горючего и последующая ее чистка.

Характеристики:

мощность — 5-12 кВт;
тип камеры сгорания — открытый (емкость 50 л), управления — механический, установки — напольный;
отапливаемая площадь — 80 кв. м;
КПД — 70%;
топливо — уголь, дрова, торф, макс. длина дров — 55 см;
температура теплоносителя — 95 градусов;
давление воды — 2,5 бар;
оснащение термометром;
диаметр дымохода — 11, 4 см;
габариты — 44х62х93 см;
вес — 59 кг;
гарантия — 1 год.

Достоинства:

высокий уровень прочности и долговечности;
быстрый нагрев помещения, с длительным поддержанием заданной температуры;
хорошее соотношение цены и качества — покупатель приобретает высокопроизводительное оборудование по весьма приятной цене (от 15 600 рублей);
легкость чистки и обслуживания.

Недостатки:

не обнаружены.

Теплодар Куппер Практик 20

Одноконтурная стальная модель предназначена для отопления помещений с площадью до 200 кв. м. Теплообменник из стали рассчитан на долгий срок эксплуатации, максимальную отдачу тепла.

Главное отличие — простая конструкция с привлекательным дизайном.

Характеристики:

мощность — 20 кВт;
тип камеры сгорания — открытый, управления — механический, установки — напольный;
вид ТЭН — предустановленный, мощность — 6 кВт, температура — 50-95 градусов;
топливо — уголь, дрова, торфяные брикеты;
давление воды — 1 бар;
оснащение термометром;
диаметр дымохода — 15 см;
габариты — 49х69х69 см;
вес — 82 кг;
гарантия — 3 года.

Достоинства:

невысокая цена — от 18 000 рублей;
вместительная топка;
быстрый нагрев;
возможность установить регулятор тяги;
допустимо утеплить боковые стенки;
высокое качество сборки, долговечность и прочность.

Недостатки:

не обнаружены.

Теплодар Куппер Практик 14 14 кВт

Одноконтурный котел прославился своей долговечностью, не требовательностью в электричестве. Модель отличается от предыдущей показателем мощности и максимальной площадью отопления — до 140 кв. м.

Привлекательный внешний вид позволяет установить конструкцию в любое место комнаты.

Характеристики:

мощность — 14 кВт;
тип камеры — открытый, управления — механический, установки — напольный;
вид ТЭН — предустановленный,
материал — сталь,
мощность — 6 кВт,
температура — 50-95 градусов;
топливо — уголь, дрова, торфяные брикеты;
давление воды — 1 бар;
наличие термометра;
диаметр дымохода — 11, 5 см;
габариты — 42х65,5х63 см;
вес — 68 кг.

Достоинства:

доступная цена — от 15 000 рублей;
отлично подходит для отопления частных и загородных домов;
простое использование, легкий монтаж;
быстрая очистка камеры и дымохода;
сохранность чистоты в помещении.

Недостатки:

не обнаружены.

Заключение и выводы

Котлы твердотопливные с водяным контуром — выгодная покупка для людей, у которых дом не подключен к центральному отоплению. Также агрегаты станут отличным решением для обогрева дачных домиков.

Если грамотно подойти к выбору, то можно получить эффективный и высокопроизводительный прибор с длительным сроком эксплуатации.

Полезное видео

Из видео вы ознакомитесь с обзором твердотопливного котла с водяным контуром:

/—> 2019-10-22

Владельцы загородных домов, где отсутствует газовая магистраль, чаще всего устанавливают водяной котел отопления. Его основное преимущество заключается в использовании недорого сырья. Чтобы грамотно установить систему, необходимо разобраться в принципе работы, особенностях конструкции, монтажа и эксплуатации. Еще до приобретения желательно узнать, какие преимущества и недостатки имеет агрегат.

1 Конструктивные особенности</span></h2>

Котельное оборудование с водяным контуром — это усовершенствованная модель обычного стандартного котла. Устройство состоит из следующих частей:

топочной камеры;
колосниковой решетки;
зольника;
водяного контура.

Все одноконтурное оборудование предназначается исключительно для отопления жилища, а вот двухконтурные водяные отопительны котлы применяются и для обогрева, и для обеспечения жильцов горячей водой для хозяйственных нужд. Но при приобретении такой установки необходимо заранее рассчитать необходимую мощность, которая потребуется и для отопления, и для нагрева воды.

Что касается загрузки топлива, то процесс может осуществляться как в ручном режиме, так и в автоматическом. Во втором случае аппарат должен быть оснащен специальным резервуаром, который необходимо заполнять раз в неделю. Но такие современные установки стоят гораздо дороже, поэтому не так распространены.

‘ >Водяной котел своими руками плюсы, минусы и дельные советы

Также стоит добавить, что такие агрегаты нуждаются в специальном топливе, которое прошло обработку.

Существуют приборы, оснащенные электрическими ТЭНами, которые следят за количеством сырья в топке и при необходимости добавляют его. Такая функция обеспечивает устройству непрерывное функционирование.

РекомендуемКотёл на отработанном масле своими руками: особенности работы агрегата

2 Принцип работы</span></h2>

Обогрев дома осуществляется только после того, как водяной отопительный котел начинает работать, то есть в период горения топлива. Для растопки можно использовать дрова или уголь. Одна загрузка обеспечивает около 3−4 часов горения. Для более длительного периода лучше приобретать газогенераторные или твердотопливные агрегаты.

Чем качественнее прибор, эффективнее процессы теплообмена и точнее контроль температуры, тем меньше будут затраты на каждый киловатт добытого тепла. Водяные котлы отопления изготавливаются таким образом, чтобы теплоноситель нагревался максимально эффективно и быстро.

Кроме этого, стенка в водяном контуре обладает способностью аккумулировать тепловую энергию, которая образуется в процессе горения. Благодаря этому отопительное оборудование быстро нагревает жидкость и длительное время поддерживает необходимую температуру. Стоит отметить, что подобные установки обеспечивают одинаковую эффективность в системах и с естественной циркуляцией, и с принудительной.

‘ >Купер Котел на дровах и угле с контуром отоплениеРекомендуемКак выбрать угольный котел отопления для частного дома

3 Преимущества и недостатки</span></h2>

Кроме доступной цены отопительного оборудования и невысокой стоимости топлива, существует и ряд других достоинств. К основным плюсам можно отнести следующие факторы:

высокий показатель надежности;
длительный эксплуатационный срок;
приборы не нуждаются в частом обслуживании.

К преимуществам также можно отнести то, что золу, которая осталась после сгорания топлива, можно применять в качестве удобрения. Имеются и минусы. Дело в том, что водяной котел для отопления дома не обладает высоким коэффициентом полезного действия, и даже при высоком расходе топлива показатель не поднимается выше 80%. К тому же стандартные приборы нуждаются в частой загрузке дров, делать это придется каждые 3−5 часов.

‘ >ТИТАН — экономная печка котёл с водяной рубашкой длительного горения ( своими руками )РекомендуемДровяной котёл водяного отопления с теплообменником

4 Водяной контур</span></h2>

Все имеющиеся в доме трубы и радиаторы, которые подключены к водяному контуру, обеспечивают равномерное распределение тепла по всем комнатам в доме. Теплообменником может быть обычный металлический резервуар, где находится жидкость. А уже под ним располагается непосредственно источник тепла. Но такая конструкции не очень эффективна: дело в том, что вода будет нагреваться только в нижней части емкости.

Лучше всего воспользоваться системой водяного контура, когда емкость имеет двойные стенки, между которых укладывается теплоноситель, по которому циркулирует горячая вода. За счет постоянного движения жидкость не застаивается, а небольшое пространство между слоями обеспечивает максимально быстрый прогрев всей площади.

Есть еще один эффективный способ изготовления, который помогает добиться максимальной эффективности. Но для этого понадобится несколько стальных труб (диаметр 5−6 см), которые необходимо сварить между собой и придать им форму волны. Затем расположить их вдоль стен и в верхней части топки.

При работе теплоноситель будет медленно передвигаться по трубам и обеспечивать тем самым качественную теплоотдачу. В случае неполадок эту систему довольно легко починить.

5 Блок управления</span></h2>

Все котельные установки оснащаются специальной системой регулирования температурного режима жидкости. Самый простой вариант — это установить на конструкцию специальный термостат. Принцип действия такого устройства заключается в том, что при нагреве воды до необходимой температуры в устройстве опускается заслонка, после чего заметно снижается поступление воздуха. А после того как жидкость начнет остывать, система срабатывает в обратном порядке.

Можно немного модернизировать систему контроля и установить на котел точнейшие температурные датчики, оснастить его принудительной электрифицированной подачей воздуха. В результате вентиляция будет обеспечивать верхнюю подачу, что обеспечит полное сжигание топлива. Но стоит отметить, что такая котельная установка будет функционировать только при наличии электрической сети или аккумулятора.

Многие владельцы загородных коттеджей устанавливают циркуляционный насос, в таком случае можно не опасаться, что котел, оставшийся без присмотра, замерзнет, что часто случается в необогреваемых помещениях. Дело в том, что такое устройство в критической ситуации включает насос, который возобновляет циркуляцию теплоносителя, поэтому даже в самый сильный мороз проточная вода не замерзает.

‘ >Котёл отопления с водяной плитой на 150 кв.м.(simple heating boiler )

6 Пошаговый монтаж</span></h2>

Если планируется отапливать небольшую постройку, то лучше всего устанавливать оборудование непосредственно в доме. А вот для котельной выбрать какое-нибудь отдельное здание или выделить обособленное помещение. Отопительную трубу всегда прокладывают под землей, притом таким образом, чтобы она располагалась ниже уровня промерзания земли. Кроме этого, ей необходимо обеспечить качественную теплоизоляцию. В помещении, где установлен агрегат, нужно создать температурный режим в пределах 10−15 градусов, а также оборудовать хорошую вентиляционную систему с естественной тягой.

Перед установкой стоит позаботиться о напольном покрытии, поверхность должна быть негорючей, ровной и твердой. Лучше всего сделать тонкую бетонную стяжку, в таком случае отопительный котел будет стоять прочно, устойчиво и надежно. Перед прибором необходимо уложить металлический лист площадью в 1 кв. м. Стоит позаботиться и о местоположении: дело в том, что агрегат не должен стоять слишком близко к стенам, нужно оставить расстояние хотя бы в 50 сантиметров.

‘ >Бубафоня с водяной рубашкой — полный тест, часть 1

Выполняя монтажные работы, необходимо соблюдать все требования и рекомендации. Особенно при сборке и установке дымоходной трубы. Все места соединения должны быть тщательно обработаны герметическим составом или замазаны глиной. Водяные агрегаты не пользуются такой популярностью, как электрические или газовые. Хотя в загородных коттеджах, где нет газификации или случаются частые перебои с электричеством, такой вариант является оптимальным. При этом подключить систему можно своими руками, но при условии, что соблюдается техника пожарной безопасности.

Фото <index>

В отличие от природного газа, дизельного топлива или электроэнергии — дрова являются общедоступным ресурсом. В регионах, обладающих значительными лесными ресурсами стоимость, по которой можно купить дрова, обуславливается порой лишь сложностью их доставки до потребителя, а цена киловатта тепловой энергии, получаемого в процессе сжигания дров, значительно меньше стоимости такого же киловатта, полученного от сжигания газа, мазута, дизельного топлива, или с помощью электрического нагрева. И такое положение дел характерно практически для всей территории нашей страны.

В этих условиях применение дровяных котлов для отопления становится не только возможным, но и выгодным с точки зрения снижения затрат. Одним из видов дровяных котлов, являются котлы длительного горения с водяным контуром. Использование таких котлов позволяет максимально эффективно распределять тепло по дому с помощью системы водяного отопления.

История металлических отопительных котлов и печей

Литые чугунные дровяные печурки, камины и котлы на дровах для нагрева воды используются человеком уже несколько сотен лет. Но особенности чугуна, как материала, не позволяли формировать на базе таких котлов эффективные системы водяного нагрева. Чугунным изделиям довольно трудно придать сложную форму, а сам материал настолько чуток к быстрому перепаду температур, что может внезапно трескаться, делая эксплуатацию отопительных котлов из чугуна сложной и опасной.

Какие ещё виды отопительных систем используются для обогрева дома?В данной статье можно узнать о преимуществах конструкции кирпичной печи с водяным контуром. Тут рассказывается о принципе действия тепловых насосов. А здесь как своими руками создать самую эффективную буржуйку: https://gidpopechkam.ru/pechki/burzhujki-chertezhi.html

Современное состояние

С развитием технологий сварки стали, стало возможным производство дровяных котлов и каминов из тугоплавких сортов стали со сложной внутренней структурой. Эта возможность позволяет нам сегодня купить и своими руками установить у себя дома котлы сложных форм, с эффективными внутренними водяными контурами, или системой труб — теплообменников. КПД у таких котловых систем значительно вырос, срок службы увеличился, а неприхотливость и надежность в эксплуатации стали на порядок лучше.

При этом и современные дровяные отопительные камины, котлы и печи из стали, которые можно купить на рынке, не имеют сложных электронных систем контроля горения и обеспечения работы оборудования. Если, в каких-то моделях электронные системы контроля и присутствуют, то в минимально необходимом, для обеспечения безопасной эксплуатации, количестве. Конечно, это момент положительно сказывается на цене таких котлов отопления.

На базе снабженного водяным контуром котла на дровах, своими руками можно сделать весьма качественную систему отопления загородного дома.

Конструкция котла

Итак, любой котел который вы можете купить состоит из:
топочной камеры
колосника
камеры для сбора продуктов сгорания (зольной камеры)
теплообменника (водяного контура)

Топочная камера — это сердце дровяного котла, или камина. В ней происходит сгорание древесины и выделение тепла. Летучие продукты сгорания попадают из топочной камеры в дымоход, выводящий их наружу. Поступление необходимого для горения воздуха в топочную камеру осуществляется через нижнее поддувало (зольник), или через регулируемые жалюзи в топочной дверке. Также топочная камера снабжена дверкой для загрузки топлива. Она может быть выполнена как из материалов корпуса котла, так и из стекла, как, например, у камина.

В нижней части топочной камеры расположен колосник. Через него оставшиеся от сгорания древесины угли и зола попадают в камеру для сбора твердых продуктов сгорания.

В зольной камере предусмотрена дверка, которая используется для очистки её от несгоревших остатков и для регулировки интенсивности горения путем усиления или уменьшения притока свежего воздуха в нижнюю часть топочной камеры. Вы можете делать это и своими руками и с помощью специального механического термостата, регулирующего приток свежего воздуха в камеру сгорания в зависимости от достижения заданной температуры жидкости в водяном контуре.

Теплообменником может служить водяной контур, являющийся как бы вторым корпусом топочной камеры. В таком варианте нагреваемая котлом жидкость циркулирует вокруг топки, изолируя её от наружного корпуса отопительного котла на дровах. Такой теплообменник весьма эффективен с точки зрения быстроты прогревания жидкости и уменьшения нецелевых потерь тепла, но при его повреждении по любой причине, ремонт этого контура может быть весьма затруднителен.

Также в качестве теплообменника может быть использована система труб, проходящих во внутреннем пространстве котла в местах наиболее эффективной отдачи тепла топочной камерой. Такая система является более удобной в ремонте, чем система сплошной водяной рубашки, т.к. каждую трубу, или всю систему труб, можно легко вытащить и заменить на исправную.

Внутреннее пространство котла

Топочная камера, система теплообменников, изолируется от наружного корпуса негорючими материалами с низким коэффициентом теплопроводности. Это может быть асбест, минеральная вата, шамотная глина, керамический наполнитель и т.п. материалы.

Отопление современного дома котлом

И своими руками и с помощью подрядчика сегодня каждый домовладелец имеет возможность купить и организовать систему отопления загородного дома на базе дровяного котла. При этом котел, или камин, с водяным контуром, расположенный в одном из помещений дома, или даже в отдельно расположенном строении бойлерной, будет эффективно отапливать изолированные друг от друга стенами и перекрытиями помещения дома. Котел, сконструированный именно для нагрева воды, способен на протяжении многих отопительных сезонов надежно справляться с задачами отопления.

При этом система может быть организована как с принудительным перекачиванием теплоносителя, так и с его естественной, не зависящей от внешнего источника питания, циркуляцией.

Системы, не зависящие от внешнего источника питания, на первый взгляд, кажутся более привлекательными, в первую очередь, за счет полной автономности использования. Но при таком варианте компоновки системы, очень трудно добиться равномерного нагрева всех помещений. Почти всегда, в таких системах, в одних помещениях будет излишне жарко, а в других тепла будет не хватать.

Для системы с принудительной циркуляцией теплоносителя, конечно, нужен внешний источник энергии, расходуемой для работы насоса, перекачивающего теплоноситель, но потребность в энергии такого насоса очень незначительна, и, в случае нарушения внешнего электропитания, может быть легко компенсирована использованием резервных источников питания. Аварийные генераторы и резервные источники питания в любом случае необходимы в каждом доме на случай его отключения от общей электросети и аварийно запитать от них еще и циркуляционный насос не составит большого труда. Зато, равномерная циркуляция теплоносителя позволит поддерживать удобную температуру во всех помещениях дома, что, конечно, значительно сказывается на удобстве и комфортности проживания в нем.

Кроме этого, котлы длительного горения создаются и для обычных дров. В этом случае сложная система внутренних дымоходов затрудняет и подавляет стремительный процесс горения, увеличивая интервалы между загрузками очередной партии дров в топку и позволяя увеличить КПД котла за счет более рационального использования энергии выделяющейся при сгорании дров.

Перед тем как купить котел для Вашего дома, требуется определенная подготовка помещения. Тяжелый вес котла позволяет осуществить установку только на специально подготовленное основание. В качестве такого основания может служить специальная бетонная площадка. Под сам котел и перед ним целесообразно укладывать лист толстого металла, чтобы исключить возможность вываливания тлеющего, или горящего топлива на способные воспламенится предметы, расположенные снизу от котла. Расположенные вблизи котла, стены и потолок бойлерной комнаты необходимо надежно изолировать от теплового воздействия со стороны котла. В помещении должна быть предусмотрена надежная система вытяжки и пожарная сигнальная система, на случай задымления помещения.

Система дымохода для вашего будущего котла должна быть правильно сконструирована и исполнена. Очень важна правильная изоляция дымоходных труб от деревянных конструкций помещения. Температура продуктов сгорания, которые попадают в дымоход при интенсивном горении, достигает многих сотен градусов, и ненадлежащая тепловая изоляция труб дымохода может привести к пожару.

Правильно организованный дымоход очень важен и для эффективности работы самого котла. Если окончание трубы дымохода будет расположено слишком низко, в топке котла может формироваться недостаточная тяга, и процесс горения будет отличаться от того, который конструктивно закладывался производителем котла. Окончание трубы дымохода должно располагаться выше 50 сантиметров надо уровнем конька крыши. В этом случае при любых погодных условиях будет обеспечена правильная тяга в дымоходе.

В общем, ничего сложного, или особенного в системе отопления дома на базе водяного котла нет. Её можно легко спроектировать и собрать своими руками. В этом случае котел возможно без существенных затрат (так цена установки небольшая), врезать в уже существующую отопительную систему, используя его как запасной, или, даже, как главный источник получения тепла в доме.

По статистике Центрального НИИ организации и информатизации здравоохранения, в России одной из самых распространенных причин смертности населения является пищевое отравление, в т.ч. от копчённых продуктов. Чтобы обезопасить себя, можно либо отказаться от употребления данного вида пищи, либо начать изготавливать её самостоятельно. В следующих статьях мы расскажем как самостоятельно изготовить коптильню для холодного копчения в домашних условиях, а также дымогенератор для холодного копчения.

Контроль и безопасность

Самая простейшая система, о которой уже говорилось выше, состоит из несложного термостата, измеряющего температуру теплоносителя в рабочем контуре котла и регулирующего за счет механической передачи, заслонку, отвечающую за процесс доступа свежего воздуха в топку. Когда температура рабочей жидкости достигает заданного параметра, тяга свежего воздуха сокращается, и процесс горения замедляется. При падении температуры ниже заданного предела, заслонка приоткрывается, и горение дров в топке становится интенсивнее. Такая система делает эксплуатацию котла не только безопаснее, за счет регулировки температуры теплоносителя и ликвидации возможности его закипания в контуре нагрева, но и позволяет эффективнее использовать топливо, сокращая его ненужный расход на избыточный нагрев рабочей жидкости.

В некоторых котлах, с более сложной системой контроля, процесс горения регулируется с помощью приточного вентилятора, нагнетающего воздух в топку и плавно регулирующего процесс горения в соответствии с заданными параметрами. Такая система автоматики не только делает процесс горения более плавным и безопасным, а отопление дома более равномерным, но и позволяет реже осуществлять очередную загрузку дров в топку котла.

Особенности эксплуатации подобных котлов

невысокая цена (может себе позволить каждый домовладелец)
длительный срок эксплуатации
надежность (при правильной эксплуатации там просто нечему ломаться)
доступность и низкая стоимость топлива
настройка и обслуживание своими руками (не требует высокой квалификации)
относительно невысокое КПД (по сравнению с котлами на газу, или дизельном топливе)
требуется периодическая загрузка дров (один раз в 3-8 часов)

Как видим, такие котлы имеют как свои плюсы, так и свои минусы. Однако, то что они повсеместно распространены в нашей стране, говорит о том, что использование такого оборудования для нагрева дома в зимний период весьма эффективно.

</index>Поделиться:<index>

Отопительные системы и оборудование стоят достаточно дорого. Не каждая семья может себе позволить приобрести новый котел для установки на даче. Придется потратить значительную сумму на его покупку и последующий монтаж. Однако при желании всегда можно изготовить котел на дровах своими руками, способный обогреть жилую площадь.

По своему конструктивному исполнению самодельные дровяные котлы могут быть различными. От их устройства зависит эффективность обогрева и простота эксплуатации. Решив сделать все своими руками, стоит сначала обратить внимание на самую простую конструкцию. Пиролизные дровяные котлы требуют наличия определенных знаний и навыков. Хотя их КПД значительно выше.

Обыкновенный котел

Сначала разберем, как изготовить простой дровяной котел своими руками. Модель представляет собой два цилиндра, помещаемых друг в друга. Первый используется в качестве топки. При горизонтальном расположении он может изнутри обкладываться огнеупорным кирпичом.

Второй выступает в качестве конвекционного носителя или используется для подогрева теплоносителя. Закладка дров производится непосредственно в топку.

Подручные материалы

Для уменьшения объема сварочных работ можно использовать толстостенную трубу или бочку. Возможно также использование других подручных материалов.

Сваренную из толстого листа прямоугольную топку можно без труда разместить внутри цилиндрической емкости.

Особенности конструкции

В дровяном котле предусматривается поддувало для притока свежего воздуха и дымоход для отвода отработавших газов. Поддувало располагается в нижней части трубы и позволяет нижнему ряду дров тлеть, вырабатывая дополнительное тепло. Закладка дров в самодельные котлы производится через верх. Для этого подготавливается специальный люк.

Чтобы каждая заложенная стопка дров горела как можно дольше, часто предусматривается специальный груз, выполняемый в форме диска с лопастями и отверстием, имеющим диаметр 20 мм. При надавливании груза происходит сжимание горящего топлива. При этом объем поступающего воздуха значительно сокращается, так как он может проходить только через имеющееся отверстие.

Способ подключения

К системе отопления такой котел можно подключить двумя способами:

врезав трубы с водой прямо в бочку. Циркулируя между трубами, она будет нагреваться, чтобы затем, поступив в систему отопления, нагревать радиаторы;
врезав дымоход в бак с теплоносителем. Отработавшие горячие газы будут поступать в емкость, постепенно нагревая теплоноситель.

Пиролизный котел

Принцип действия твердотопливных пиролизных котлов, работающих на дровах, основан на разрушении древесины под действием высокой температуры при низком содержании кислорода. Они используются для длительного обогрева помещений различного назначения.

Такой котел состоит из двух камер. Первая используется для загрузки топлива. Во вторую попадают отработавшие газы и вторичный воздух для длительного горения. Сделать такой агрегат своими руками сложнее, чем обычный, но можно.

Основные элементы прибора

Дровяной котел изготавливается из металлической бочки. Желательно емкостью 200 литров. Крышка у бочки срезается и к ней приваривается бортик. Из массивной заготовки или любого другого утяжелителя изготавливается круглый поршень. Его диаметр должен быть немного меньше внутреннего диаметра бочки.

В крышке вырезается отверстие для установки воздуховодной трубы диаметром 100 мм. По высоте труба минимум на 20 см должна быть выше бочки. Сбоку в бочку вваривается дымоходная труба. Для нее также используется прокат диаметром 100 мм.

Воздуховодная труба приваривается к поршню. На верхнем торце трубы предусматривается заслонка, регулирующая количество поступающего воздуха. К нижней части поршня привариваются ребра, используемые для утрамбовки топливной массы.

Принцип работы

В процессе эксплуатации котла дрова загружаются непосредственно в топку и поджигаются. Сверху устанавливается крышка с поршнем. По мере сгорания топлива поршень станет опускаться вниз, нагнетая давление в нижней камере. За счет этого и минимального количества кислорода дрова начнут медленно тлеть.

Выделяющийся при пиролизе газ поступит в верхнюю камеру, температура в которой может достичь 900C. Через дымоход остатки продуктов горения удаляются в атмосферу.

Такие самодельные котлы, изготовленные по всем правилам, способны на одной закладке проработать больше суток из-за длительного горения.

Готовим материал и инструменты

Приступая к изготовлению котла на дровах своими руками и стремясь выполнить все в кротчайшие сроки, стоит позаботиться о наличии:

схемы будущего котла;
стальных труб различной длины, диаметра (400, 500, 100 и 150 мм);
стального листа толщиной минимум 4 мм;
проката для изготовления ножек;
двухсотлитровой бочки;
термостойкой смеси, используемой при кладке печей и каминов;
сварочного аппарата;
электродов подходящей марки и размера. Как правило, для выполнения сварочных работ используются электроды диаметром 3 – 4 мм;
болгарки.

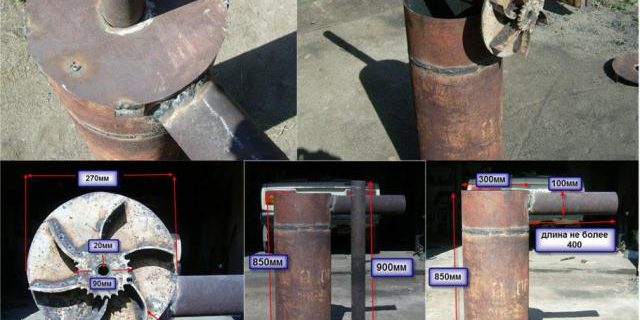

Процесс сборки

Процесс создания котла включает несколько этапов. При изготовлении каждого элемента стоит учитывать особые условия эксплуатации изготавливаемого изделия.

Устройство подачи воздуха

Отрезаем от толстостенной трубы диаметром 100 мм отрезок, длина которого будет равна высоте топки. К нижней части привариваем болт. Из стального листа вырезаем круг такого же диаметра, как труба или большего. Просверливаем в круге отверстие, достаточное для прохождения болта, приваренного к трубе. Соединяем круг и воздуховодную трубу, закрутив гайку на болт.

В итоге мы получим трубу для подачи воздуха, нижняя часть которой может закрываться свободно двигающимся металлическим кругом. В процессе эксплуатации это позволит регулировать интенсивность горения дров и, следовательно, температуру в помещении.

С помощью болгарки и диска по металлу делаем в трубе вертикальные прорези толщиной приблизительно 10 мм. Через них воздух будет поступать в топочную камеру.

Корпус (топка)

Для корпуса потребуется цилиндр с герметичным дном диаметром 400 мм и длиной 1000 мм. Размеры могут быть иными, в зависимости от имеющегося свободного пространства, но достаточными для закладки дров. Можно использовать готовую бочку или приварить к стальному толстостенному цилиндру днище.

Иногда котлы для отопления изготавливают из баллонов из-под газа для более длительного срока службы.

Дымоход

В верхней части корпуса формируем отверстие для отвода газов. Его диаметр должен быть не менее 100 мм. К отверстию привариваем трубу, через которую будет осуществляться отвод отработавших газов.

Длина трубы выбирается в зависимости от конструктивных соображений.

Соединяем корпус и устройство подачи воздуха

В днище корпуса вырезаем отверстие диаметром равным диаметру воздухоподающей трубы. Вставляем трубу внутрь корпуса таким образом, чтобы поддувало выходило за пределы днища.

Воздухоподающая труба должна заканчиваться на несколько сантиметров раньше начала дымохода.

Теплорассеивающий диск

Из металлического листа толщиной 10 мм вырезаем круг, размер которого немного меньше диаметра корпуса. Привариваем к нему ручку, изготовленную из арматуры или стальной проволоки.

Это значительно упростит последующую эксплуатацию котла.

Конвекционный кожух

Из листовой стали изготавливаем цилиндр или отрезаем кусок трубы, диаметр которой на несколько сантиметров больше наружного диаметра топки (корпуса). Можно использовать трубу диаметром 500 мм. Соединяем вместе конвекционный кожух и топку.

Сделать это можно с помощью металлических перемычек, привариваемых к внутренней поверхности кожуха и наружной поверхности топки, если зазор получился достаточно большой. При меньшем зазоре можно приварить кожух к топке по всему периметру.

Крышка

Из стального листа вырезаем круг такого же диаметра как топка или чуть больше. Привариваем к ней ручки, используя электроды, проволоку или другие подручные средства.

Учитывая, что в процессе эксплуатации котла ручки могут сильно нагреваться, стоит предусмотреть специальную защиту из материала с низкой теплопроводностью.

Ножки

Для обеспечения длительного горения к дну привариваем ножки. Их высота должна быть достаточной, чтобы поднять дровяной котел минимум на 25 см над уровнем пола. Для этого можно использовать различный прокат (швеллер, уголок).

Поздравляем, вы изготовили дровяной котел своими руками. Можно приступать к обогреву дома. Для этого достаточно загрузить дрова и поджечь их, открыв крышку и теплорассеивающий диск.

</index>

Особенности эксплуатации дровяного котла с водяным контуром

Отличительные особенности

Виды устройств

Достоинства и недостатки

Как выбрать и на что обратить внимание?

Популярные фирмы-производители

Рейтинг ТОП-10 лучших моделей

Лучшие твердотопливные котлы с водяным контуром

Лемакс Форвард-12,5 13 кВт

Лемакс Форвард-20

ZOTA Тополь М 20 20 кВт

Carbon 20 20 кВт

Protherm Бобер 20 DLO 19 кВт

Kentatsu ELEGANT-04 27 кВт

Buderus Logano S111-2-16 16 кВт

ЭВАН WARMOS TK-12 12 кВт

Теплодар Куппер Практик 20

Теплодар Куппер Практик 14 14 кВт

Заключение и выводы

Полезное видео

История металлических отопительных котлов и печей

Современное состояние

Конструкция котла

Внутреннее пространство котла

Отопление современного дома котлом

Контроль и безопасность

Особенности эксплуатации подобных котлов

Обыкновенный котел

Подручные материалы

Особенности конструкции

Способ подключения

Пиролизный котел

Основные элементы прибора

Принцип работы

Готовим материал и инструменты

Процесс сборки

Устройство подачи воздуха

Корпус (топка)

Дымоход

Соединяем корпус и устройство подачи воздуха

Теплорассеивающий диск

Конвекционный кожух

Крышка

Ножки

Похожие статьи

Related posts

Добавить комментарий Отменить ответ
