Основные способы соединения воздуховодов между собой: плюсы и минусы каждого из вариантов

Любое помещение должно быть оборудовано вентиляцией. Системы бывают разные, в том числе и по цене материалов и работы. Но есть бюджетное, доступное решение — смонтировать её из пластиковых труб. Тогда можно не привлекать специалистов со стороны, ведь такую вентиляцию из пластиковых труб несложно сделать своими руками. И, что самое приятное, самодельная вентиляция ничуть не уступает фабричным образцам по производительности и функциональности.

Пластик как материал для вентиляционной системы

Мнения специалистов относительно использования пластика для вентиляции расходятся. Но такая конструкция удовлетворяет строительным нормативам.

Достоинства

Плюсы такой системы:

• она будет прочной, надёжной и герметичной;
• большой выбор размеров, найти нужные материалы легко;
• можно собрать вентиляцию по любой схеме, в том числе и по нестандартной;
• лёгкость конструкции;
• низкая цена;
• пластик устойчив к коррозии.

Недостатки

• Среди недостатков часто упоминают о выделении пластиком вредных веществ. Но если взять продукцию высокого качества, то она всегда сопровождается сертификатами, в которых указано, что изделия не загрязняют окружающую среду.
• Другой момент – образование статического электричества. При движении воздуха по воздуховоду это приводит к заряду и накоплению пыли на внутренней поверхности. Нужно использовать антистатик, которым надо обработать каждый элемент перед монтажом.

Материалы и инструменты для монтажа

Потребуются для монтажа вентиляционной системы такие инструменты:

• измерительная рулетка;
• маркер для разметки на стенах;
• карандаш;
• наждачная бумага;
• напильник;
• небольшая болгарка; если её нет, то подойдёт и ножовка по металлу;
• плоскогубцы;
• шуруповёрт;
• перфоратор;
• уровень;
• молоток;
• острый нож;
• монтажный скотч;
• герметик.

Для изготовления системы нужны материалы:

• пластиковые трубы нужного диаметра;
• силиконовые или алюминиевые вставки;
• фитинг;
• дюбели из пластика;
• хомуты по диаметру труб;
• силиконовая смазка;
• шурупы.

ВниманиеСправка. При закупке материалов лучше взять на 10–15% больше, так как возможны ошибки при расчёте или монтаже.

Монтаж

Перед монтажом вентиляции надо сделать проект системы. Если вентиляция небольшая, то можно нарисовать её самому. Более сложную конструкцию лучше заказать специалисту. Предварительно начерченный план поможет избежать ошибок при определении мест отверстий для входа и выхода вентиляции (об особенностях выхода вентиляции читайте тут).

Последовательность монтажа:

1. Разметить места, где воздуховод будет проходить через перекрытия и стены.
2. Высверлить крепёжные отверстия.
3. Затем нарезать заготовки на отрезки нужной длины.
4. Края всех деталей нужно обработать наждачкой, чтобы они были гладкими.

Дальнейший порядок действий зависит от сложности конструкции. Если система небольшая, то можно сразу крепить трубы на места, скрепляя их соединительными элементами. Более сложные ветки целесообразно предварительно собрать на полу, а затем прикрепить модуль к стенам (о важных особенностях установки вентиляции в стене рассказано здесь).

Герметичность собранной системы можно проверить мыльной пеной. Если найдена протечка, то она устраняется герметиком.

При разработке плана нужно придерживаться таких правил:

• помещение с самым загрязнённым воздухом должно быть в конце системы;
• в санузле или на кухне должно быть только выходное отверстие, а притока воздуха в этих помещениях нет (как установить вентиляцию в кухне и в санузле?);
• вытяжка должна быть размещена максимально близко к потолку и идти вверх (профессиональные советы, как установить вытяжку);
• вытяжное отверстие и приточное размещают на максимальном удалении друг от друга.

Сам монтаж начинать с крыши (как самостоятельно сделать вентиляцию на крыше своего дома читайте тут). При этом труба должна быть выше конька примерно на полметра. Её выход закрывается аэратором, который не допускает попадания влаги внутрь системы.

Как соединять воздуховоды?

Есть два основных способа соединения:

• неразъёмный;
• разъёмный.

Для первого используют специальную сварку, для второго – фланцы и фитинги.

• Если нужно соединить каналы с разным поперечным сечением, используют переходники из пластика. Тот же самый метод используют и при соединении двух труб с разным диаметром. Переход имеет вид усечённого конуса или четырёхугольной пирамиды.
• Если конструкция имеет сложную геометрию, то для таких случаев выпускают переходники со смещением. Они применяются, когда нужно соединить два участка, расположенных со смещением, а дополнительный элемент прокладывать нет смысла.
• Когда надо соединить два участка с поворотом, то потребуется отвод: он позволит повернуть воздуховод на 90 градусов.
• Для соединения одинаковых элементов применяют пластиковые муфты. Стык можно промазать герметиком. Иногда для прочности вкручивают саморезы, но это совершенно необязательная мера.

Вентиляционная система курятника

Систему вентиляции из ПВХ можно сделать не только в доме, но и в других помещениях, например, в курятнике. Для этого надо взять две трубы длиной по 2 метра и диаметром 20–25 см. Последовательность действий:

1. Сделать два отверстия в потолке. Одно из них располагается прямо над насестом. Место для второго выбирается так, чтобы куры там находились как можно меньше времени. Диаметр у этих отверстий должен совпадать с диаметром труб.
2. Закрепляется первая над насестом. Внутри помещения должно быть около 30 см от неё, над крышей – примерно 1,5 м.
3. Вторую трубу расположить на расстоянии 20 см от пола курятника.
4. Над каждой нужно установить защиту, чтобы в них не попадала вода.

Первая труба служит для отвода воздуха из помещения, вторая – подводит свежий воздух в курятник.

СоветСправка. Такой вентиляции будет достаточно для небольшого помещения.

Подробную информацию об изготовлении простой, но эффективной системы вентиляции курятника, вы узнаете из данного видео:

Об обустройстве вентиляции в сарае, в том числе в курятнике, подробно написано в другой статье.

Выбор воздуховодов: советы мастеров

Выбирая пластиковые воздуховоды, следует учитывать следующее:

• Внутренняя поверхность труб должны быть гладкой, тогда воздух будет циркулировать максимально эффективно.
• Для естественной вентиляции не следует применять рифлёные трубы: они сдерживают потоки воздуха, особенно на поворотах.
• Не надо выбирать твёрдый пластик: он должен немного поддаваться при нажатии. Слишком твёрдый материал недолговечен.

Вентиляционную систему из пластиковых труб под силу собрать самостоятельно. Необходимо составить проект. Такую систему можно сделать в жилом доме и в подсобном помещении (как сделать вентиляцию в частном доме?). Если конструкция большая, то лучше сначала собрать отдельные модули и только после этого крепить их к стене (как установить вентиляцию в стене?).

Полезное видео

Один из вариантов самодельной вентиляции из пластиковых труб наглядно показан в данном видеоролике:

Содержание

Вентиляционная система служит современным помощником в создании благоприятной атмосферы в помещении за счет переработки воздуха. От ее работы зависит не только поддержание комфорта и уюта в доме, но и здоровье всех его обитателей. Особенно проблема актуальна в летнее время, когда входное и выходное отверстия обладают минимальной разницей в давлении, в таком случае воздух начинает передвигаться в обратном направлении.

Понятие и особенности

Работа вентиляционной системы заключается в переработке воздуха, замене его свежим. Особую роль в эффективности при этом играет подбор материала, из которого произведена труба. Выбор во многом зависит от условий эксплуатации системы. В настоящее время конкуренцию привычным оцинкованным составляют пластиковые трубы.

Такие конструкции, в основном устанавливаемые на кухне при монтаже вытяжки, способны побороть запахи, водяные пара и жировые включения. Устройства часто прячутся над шкафчиками, просты в сборке и обслуживании, являются базовым элементом в переработке воздуха. Оборудование отличается высокой производительностью и доступной ценой, а легкость материала обеспечивает удобную установку.

Где используют?

Установка пластиковых вентиляционных труб возможна в любом бытовом помещении, но особенно в обновлении воздуха нуждаются места с высоким уровнем влажности и неприятным запахом. К примеру, в бане вентиляция предотвратит быстрый износ материалов, которые теряют стойкость под воздействием влаги и высоких температур, и предупредит рост уровня угарного газа и углекислоты. В гараже задачей установки является удаление автомобильного выхлопа и паров, сушка кузова, продувание смотровой ямы. В курятнике или другом помещении под скот система обеспечивает устранение вредных аммиачных паров.

Те же проблемы решает вентиляция и в частном доме. В воздухе обитает множество бактерий и вирусов, количество которых увеличивается после перенесенных болезней обитателями дома. Проветривание окон не справится с невидимыми вредителями. Этот вопрос решит только обустройство системы каналов оттока и притока воздуха.

При отсутствии такой установки страдают и материалы, из которых выполнено здание. Из-за накапливания влаги стенами частного дома возможно появление грибка и плесени, образование трещин.

Какие бывают?

В производстве пластиковых вентиляционных труб используются такие материалы, как полиэтилен, полипропилен, поливинилхлорид, фторопласт. Могут добавляться дополнительные вещества для окрашивания или устойчивости изделия к разным температурам и химическим средствам.

Полиэтилен

Конструкции из полиэтилена применяются хозяевами дач, загородных построек. Полиэтиленовые трубы устанавливаются внутри и снаружи помещений. Среди преимуществ вентиляционных труб из полиэтилена выделяют следующие:

• выдерживают перепады температур от -45 до +75 градусов;
• позволяют легко прокладывать соединительные отверстия;
• выпускаются с ультрафиолетовым и антистатическим покрытием.

Полипропилен

Полипропиленовые вентиляционные трубы выбирают начинающие мастера или те, кто располагает ограниченным бюджетом. В Европе такие конструкции устарели, однако, в России по-прежнему популярны за счет следующих преимуществ:

• доступность;
• легкая установка;
• высокая стойкость к агрессивной химии;
• отсутствие гигроскопичности.

Все же не обошлось и без минусов – материал не является огнеустойчивым, долговечным, плохо переносит отрицательные температуры.

Поливинилхлорид

Этот материал является самым распространенным вариантом. Он используется жильцами квартир и небольших коттеджей. Пользователи труб ПВХ отмечают такие плюсы, как:

• удобство при монтаже и применении;
• доступность материала;
• герметичность;
• наличие ультрафиолета, защищающего от разрушения.

Однако со временем трубы из поливинилхлорида трескаются, а при температуре выше +120 градусов выделяют хлор.

Фторопласт

Вентиляционные трубы из фторопласта устанавливают на приточно-вытяжной воздушный режим. Среди достоинств стоит отметить следующие:

• устойчивость к парам, кислотно-щелочным растворам;
• механическая прочность;
• высокий температурный диапазон от -40 до +140 градусов.

Благодаря вышеперечисленным свойствам конструкции применяют для притока и оттока агрессивных воздушных масс.

Плюсы и минусы

Вентиляционные трубы выполняют важнейшую задачу в работе всего оборудования – служат конструкцией для отведения вредных примесей и избыточной влажности воздуха. Для обустройства вытяжной системы в бытовых условиях подходят трубы из самых разных материалов, но особой популярностью в наши дни пользуются пластиковые конструкции, что обусловлено рядом преимуществ, а именно:

• небольшой вес, что облегчает монтаж и транспортировку;
• доступная цена;
• возможность обработки антистатиком, после чего поверхность не будет притягивать пыль;
• простота в установке вытяжной трубы в труднодоступных местах;
• безопасность материала для человека и окружающей среды;

• соответствие нормам санитарно-гигиенических требований;
• стойкость к коррозии, долговечность;
• герметичность за счет отсутствия швов;
• бесшумная работа по сравнению с алюминиевыми воздуховодами;
• возможность скрыть детали, чтобы поддержать эстетичный вид помещения.

Несмотря на широкое применение пластиковых устройств и их достоинства, при покупке следует подготовиться и к минусам. Главным из них является отсутствие стойкости к огню, за счет чего использование ограничивается бытовыми условиями.

В промышленных помещениях пластиковая установка может быть не принята соответствующими службами при проверке пожарной безопасности.

Параметры и элементы

В зависимости от формы сечения бывают прямоугольные и круглые типы пластиковых вентиляционных труб.

Круглые

Круглые воздуховоды хорошо подойдут для длинных трасс вентиляционной системы. В магазинах можно подобрать диаметры 100, 125 и 150 мм. Такие конструкции обычно применяются в быту – в кухонной вытяжке, ванной, кладовой. Достоинствами считаются устойчивость к кислым и щелочным испарениям, гладкость, отсутствие сопротивления воздушному потоку и шума. Обычно в круглые воздуховоды устанавливается система для притока воздуха.

Детали собираются по типу конструктора, следует правильно подобрать элементы и вставить их друг в друга.

Прямоугольные

Пластиковые короба прямоугольного сечения чаще используются в местах, где их легко спрятать за подвесной потолок при монтаже. Типовые размеры составляют 60х120 и 60х204 мм. Среди преимуществ прямоугольных воздуховодов стоит отметить эстетичный внешний вид, простоту монтажа, экономию пространства. Благодаря гладкой внутренней поверхности в плоских и прямоугольных каналах не создается дополнительный шум.

Прямоугольные вентиляционные трубы позволяют более качественно установить вытяжку, в отличие от круглых воздуховодов они незаметны над шкафами. Однако стоимость прямоугольных элементов системы является на 20–30% выше, а производительность – ниже, поэтому большинство хозяев все же предпочитают монтировать на кухне трубы с круглым сечением.

Прочие элементы

К фасонным деталям относятся соединительные и горизонтальные колена, заглушки, держатели, решетки, редукторы, прямые соединители, пластины, тройники – их сейчас легко найти в магазинах или заказать в интернете. К основным элементам систем вентиляции относятся следующие:

• фитинги различного назначения используются для установки воздуховодов, а именно для герметичного соединения деталей в единую систему. Благодаря этим элементам возможен плавный переход труб разного диаметра, создание угла 90 градусов, соединение воздуховода с вытяжкой и вентиляционным отверстием;
• переходник является важнейшим элементом вытяжки. Его применяют в случаях, когда необходимо соединить трубы разного поперечного сечения или воздуховоды различных размеров;
• обратный клапан – это еще одна важная деталь, которая позволяет избежать эффекта обратной тяги и возвращения отработанного воздуха в помещение. Динамическая лопасть клапана открывается только по ходу движения воздуха в вентиляционную шахту.

Проектирование и расчет

Установку вентиляционной системы необходимо начинать с проектирования. На данном этапе следует рассчитать производительность всех элементов, иначе можно столкнуться с проблемой недостаточной циркуляции воздуха или сильного шума во время работы.

Расчет внутреннего и наружного климата производится согласно нормативным актам. Нужно определить необходимый теплообмен и потребляемый объем воздуха на одного человека за час. Уже на основании этих данных подбирается тип вентиляции: общеобменный или местный, приточно-вытяжной или вытяжной, естественный, механический или смешанная.

Расчет распределения воздуха осуществляется разными способами: вытеснение или смешивание, подача и удаление воздуха снизу-сверху, виды струй приточного воздуха, проектировка числа и типов воздухораспределителей. Правильный расчет на этапе проектирования позволит избежать быстрого разрушения компонентов и дорогостоящего ремонта. В основном на кухне принято устанавливать приточно-вытяжные вентиляционные системы. Один элемент втягивает отработанный воздух, вторая часть отвечает за поступление свежего.

При проектировании следует составить графическую схему и указать такие основные параметры, как:

• длина труб для разводки воздушных каналов;
• количество воздуховодов, их локализация;
• размещение воздухозаборов, решеток и другого оборудования;
• описание использованных материалов.

Схему и проектирование вытяжки лучше доверить профессионалу, знающему нюансы установки приточно-вытяжной вентиляции и умеющему точно рассчитывать размеры применяемых элементов. От этого напрямую зависит эффективность работы всей системы.

Установка

К установке вентиляции стоит приступать после грамотного проведения расчетов и закупки необходимых материалов. Работа должна осуществляться на этапе чернового ремонта, то есть по окончании штукатурки и шпаклевки стен. Для качественного монтажа следует соблюдать такие условия, как:

• не устанавливать вытяжку непосредственно на выход для вентиляции;
• использовать вентиляционную решетку с обратным клапаном;
• не применять трубы с малым сечением;
• не перегораживать участки лопастями вентиляторов;
• монтировать технику на высоте больше 1,7 метра.

При несоблюдении вышеперечисленных действий система снабжения жилища потоком свежего воздуха будет нарушена.

Монтаж пластиковых вентиляционных труб своими руками не представляет особой сложности и напоминает сборку детского конструктора. Для работы потребуются следующие инструменты:

• плоский канал для вытяжной вентиляции;
• горизонтальное и соединительное колено;
• настенная пластина;
• круглый редуктор с переходником;
• ножовка по пластику;
• наждачная бумага;
• клей, герметик;
• разметочный инструмент.

Прежде всего, нужно расположить кухонную плиту ближе к выходному отверстию, иначе воздуховод придется тянуть через все помещение. Установка системы вентиляции производится следующим образом:

• при подготовке конструкций необходимо отрезать нужные по длине заготовки и зачистить края;
• на противоположных сторонах кухни нужно сделать отверстия для установки устройств;
• необходимо присоединить воздуховод к стене и потолку специальными хомутами посредством кронштейнов или шпилек. Не рекомендуется использовать саморезы в качестве крепления.
• нужно оборудовать вытяжное устройство обратным клапаном и всасывающий вентилятор;
• следует соединить трубу для вытяжки с вытяжным устройством;

• необходимо установить к всасывающей конструкции фильтр, воздухонагреватель, кондиционер, рекуператор;
• стоит скрепить воздуховод с системой ввода воздуха;
• смонтировать дополнительные элементы, например, шумо- и теплоизоляцию.

При монтаже вентиляционной системы стоит знать, что наличие поворотов снижает работоспособность. Каждый угол сокращает производительность на 10%. Чем короче общая длина труб, тем эффективней будет работать вытяжка. Те же 10% работы лишнего метра теряются при длине труб больше 3 метров. Установка вытяжки – это удобный и несложный процесс, который осуществляется без лишнего шума и мусора, работа выполняется в кратчайшие сроки.

Как скрыть и проверить: советы

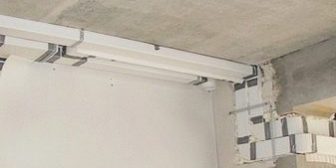

Обычно пластиковые вентиляционные трубы не так просто замаскировать, поэтому рекомендуется заранее предусмотреть их месторасположение при установке навесных шкафов. Отличный вариант – это вытяжка и трубы, встроенные непосредственно в каркас кухонного гарнитура. Некоторые мастера по монтажу подвесных потолков также предлагают свои услуги по проектированию и обустройству вентиляции. Хорошо в таком случае подойдет многоуровневый потолок. Если разместить нижний уровень по всему периметру, то все коммуникации будут скрыты.

Самым бюджетным способом скрыть воздуховод остается его покраска. Обычно цвет подбирается таким образом, чтобы оборудование гармонировало с основной палитрой интерьера и не бросалось в глаза.

Для проверки работоспособности установленных труб можно воспользоваться тонкой бумагой, подойдет даже туалетная. Для этого нужно немного открыть форточку и приложить бумажный отрезок к затяжной решетке. Если бумага примет вертикальное положение, то можно считать, что вентиляция смонтирована качественно. Если листок не держится и падает, то система не работает. Проверить функционирование технологии можно с помощью специального прибора – анемометра. Аппарат показывает скорость воздуха в шахте. Нормальная циркуляция воздуха на кухне должна составлять 60 м³/ч, при условии наличия электрической плиты.

При проверке вентиляции на кухне и в ванной можно воспользоваться этими же способами. Нормальная циркуляция воздуха в указанных помещениях должна быть не меньше 25 м³/ч. Если анемометр определяет меньшие показатели, а вытяжка находится в исправном состоянии, то рекомендуется увеличить приток воздуха, иначе из-за повышенной влажности на стенах образуется плесень, а по квартире начнут распространяться неприятные запахи.

Пользоваться при проверке спичками, зажигалкой или свечами запрещено. Это крайне небезопасный метод, вероятность утечки газа и накопления его в вентиляционной шахте мала, но она существует.

Основными причинами неисправности вентиляции можно выделить следующие:

• ошибки на этапе проектирования – в этом случае придется переустановить вытяжку с учетом обязательных требований к системе воздухообмена;
• засор канала вентиляции – для устранения проблемы можно самостоятельно снять и прочистить решетку или обратиться к специалисту.

Чтобы вентиляционная система оставалась в исправном состоянии долгие годы, нужно соблюдать следующие условия эксплуатации:

• следить за состоянием фильтров и вовремя их менять;
• оборудовать вытяжку на высоте от 65 до 70 см от варочной поверхности;
• периодически проверять мотор на наличие жира, при необходимости удалять его;
• включать технику заблаговременно до приготовления пищи;
• устранять загрязнения на корпусе мягкой губкой с минимальным использованием бытовой химии;
• расположить розетку для включения таким образом, чтобы провод устройства не перегревался во время работы плиты.

Вентиляционная система из пластиковых труб – это удобный и доступный вариант, не нуждающийся в особом уходе, исправно служащий долгие годы и имеющий все же больше преимуществ, чем недостатков.

Технология установки не покажется сложной даже начинающему мастеру, но расчет необходимых показателей и проектирование лучше доверить специалисту. Только тогда вентиляция будет эффективно поддерживать микроклимат в помещении, защитит жильцов квартиры от вдыхания несвежего воздуха и сопутствующих заболеваний, убережет покрытие стен и потолков помещений от быстрого износа.

Подробнее об особенностях монтажа пластиковой вентиляции смотрите в следующем видео.

Наличие вентиляции – обязательное условие обеспечения комфортных условий пребывания людей в жилых и производственных зданиях. Монтаж вентиляции производится согласно разработанной проектной документации. В зависимости от условий эксплуатации и назначения здания вентиляция может быть следующих видов:

1. Принудительной. Воздух вытягивается/подается в помещения вентилятором, в зависимости от количества вентиляторов и выполняемым функциям может быть приточной, вытяжной или приточно-вытяжной. Принудительная вентиляция позволяет точно рассчитать кратность обмена воздуха, эксплуатационные показатели не зависят от погодных условий. Монтаж приточно-вытяжной вентиляции – обязательное условие поддержания заданных значений микроклимата в помещениях.
2. Естественной. Воздухообмен происходит за счет разности давления воздуха снаружи и внутри помещения. Применяется в домах и зданиях старой постройки. Не отличается эффективностью, возможен эффект обратной тяги. Кроме того, производительность естественной вентиляции не регулируется, что становится причиной увеличения потерь тепловой энергии.

Элементы и агрегаты вентиляционных систем

Монтаж систем вентиляции во многом зависит от перечня и технических характеристик элементов, входящих в нее.

1. Трубопроводы. Могут быть металлическими или пластиковыми, вторые имеют большее применение за счет отличных эксплуатационных свойств. Смотрите на рисунке № 1
2. Заглушки, клапаны, отводы и т. д. Служат для изменения направления и силы воздушных потоков, в случае необходимости перекрывают воздуховоды. Смотрите на рисунке № 2
3. Фильтры, устройства противодымной защиты. Повышают безопасность пользования вентиляционными системами, препятствуют распространению очага возгорания и дыма в другие помещения, очищают воздух от вредных химических соединений. Могут иметь ручное или автоматическое управление, есть возможность подключения к центральным системам пожаротушения. Смотрите на рисунке № 3
4. Вентиляторов. Используются осевые и радиальные вентиляторы, могут монтироваться снаружи или внутри воздуховодов. Смотрите на рисунке № 4
5. Блока управления. Включает в себя электрическую арматуру для защиты электрического оборудования от перегрева и критических токов короткого замыкания, электронную микросхему и т. д.

Фото №1</dt>Фото №2</dt>Фото №3</dt>Фото №4</dt></dl>

Конкретный перечень оборудования и спецификация указываются в проектной документации, проектирование делается на основании технического задания.

Этапы монтажа вентиляции

Во время проведения работ нужно принимать во внимание существующие правила для монтажа воздуховодов, государственные нормативные документы и отраслевые постановления. Кратность воздухообмена в жилых помещениях устанавливается положениями СНиП 2.04.05-91. С учетом исходных данных побираются воздуховоды и вентилятора, рассчитывается оптимальная скорость воздушного потока.Приобретение комплекта составляющих под данную схему вентиляцииВоздуховоды в зависимости от характеристики системы могут быть:

1. Круглыми. Применяются для небольших зданий, могут использоваться в жилых домах, офисных или государственных зданиях небольших площадей. Смотрите на рисунке № 5
2. Квадратными или прямоугольными. Универсального использования, могут монтироваться в вентиляционных системах во всех без исключения помещениях, в том числе и больших производственных. За счет небольшой высоты возможна скрытая установка прямоугольных воздуховодов под финишными покрытиями потолков. Смотрите на рисунке № 6
3. Гибкими. Для соединения различных типов воздуховодов под нестандартными углами. Упрощают и ускоряют процесс монтажа. Недостаток – увеличивают сопротивление воздушного потока.

•
•

•
•

После подсчета общей длины воздуховода определяется количество поворотов, переходников, тройников и крепежных элементов. Подбираются технические характеристики и количество вентиляторов, заслонок, обратных клапанов и электрооборудования. Для обеспечения бесперебойной работы в режимах кратковременных критических нагрузок применяется коэффициент запаса.

Перенос схемы на несущую поверхность

Определяются конкретные места фиксации каждого элемента. При этом принимаются во внимание физические характеристики несущих поверхностей, вес трубопроводов, оптимальное расположение доборных элементов и расстояние между хомутами. Монтаж вентиляции выполняется по намеченному плану. Смотрите на рисунке № 7

Фото №7

Подготовка мест фиксации и крепежаТип крепежа подбирается с учетом материала изготовления несущих поверхностей, для деревянных применяются саморезы, для бетонных и кирпичных дюбели. Для круглых и квадратных труб имеются специальные хомуты. Рисуются осевые линии воздуховодов, указываются места расположения доборных элементов и специального оборудования, приблизительно намечаются отверстия под дюбели. Правила для монтажа воздуховодов рекомендуют минимизировать количество поворотов, таким образом уменьшаются непродуктивные потери давления воздушного потока.Монтаж трубопроводов и специального оборудованияПосле того как вся схема перенесена на поверхность, начинается монтаж воздуховодов. Резать пластиковые трубы можно ножовкой по металлу (долго и трудно) или болгаркой с тонким диском для резки металла. Как резать трубы?

Шаг 1. Отмерьте точную длину трубы, пользуйтесь маркером, следы от карандаша незаметны. Тем более, когда разка осуществляется болгаркой.

Шаг 2. Положите трубу на ровную поверхность. Если ее размеры небольшие, то срез можно сделать за один проход болгарки. Большие по диаметру трубы нужно резать в несколько приемов. Держите режущий инструмент точно по линии, в противном случае с обратной стороны срезы не сойдутся.

Шаг 3. Снимите заусеницы. Делать это можно монтажным ножом или шлифовальной шкуркой. Одновременно подготовьте на внешних поверхностях фаски – значительно упростится процесс соединения отдельных элементов в единую конструкцию.

После того как все заготовки подготовлены, можно приступать к их фиксации на потолке и стенах. Приложите к поверхности хомут, отметьте места сверления отверстий под дюбели. Хомуты крепите прочно, шатания и колебания не допускаются. В тройники, переходники и отводы трубы должны входить с небольшим усилием, для облегчения процесса можно пользоваться техническим вазелином. Герметичность соединения можно увеличить герметиком. Герметик должен ложиться на чистые поверхности, наносите его тонким слоем, щели следует наполнять полностью на максимально возможную глубину. Во время соединения доборных элементов нужно следить чтобы не нарушалась целостность, детали должны входить без чрезмерных усилий. Запрещаются перекосы, соединение отдельных элементов выполняется до упора торцов.

Важно. Во время фиксации трубопроводы должны находиться в ненагруженном состоянии, кронштейны должны только удерживать конструкцию, а не изгибать ее. В противном случае проявляются усталостные реакции пластика, возрастают риски образования микротрещин, которые могут со временем разрушить целостность трубопровода.Пластиковые трубы можно соединять несколькими способами:

1. В раструб. Наиболее часто применяемый метод, соединение сборно/разборное. Внешний диаметр соединяемой трубы равняется условному проходному диметру муфты, колена или тройника. Для повышения герметичности могут применяться резиновые прокладки, сальники или жидкие герметики. Смотрите на рисунке № 8
2. Терморезисторными фитингами. Значительно повышается прочность системы, минимизируются риски образования щелей в результате вибрации или тепловых деформаций. Прочность соединения терморезисторными фитингами достигает 80% прочности основного материала. Смотрите на рисунке № 9
3. Стыковой сваркой. Для сварки используется специальное технологическое оборудование. Трубы нагреваются до заданной температуры и плотно прижимаются торцами друг к другу и удерживаются в таком положении до полного остывания. В результате процесса диффузии прочность шва не отличается от основного материала. Смотрите на рисунке № 10

Рисунок №8</dt>Рисунок №9</dt>Рисунок №10</dt></dl>Стыковая сварка трубы видео

В нужных местах фиксируются вентиляторы, фильтры, декоративные решетки и прочие специальные элементы и оборудование, предусмотренные в проектной документации. Тип соединения зависит от производителя оборудования, во время подбора следует изучить рекомендации.

Практический совет. При сборке трубопроводов своими руками лучше использовать соединительные муфты. Это намного упрощает процесс, не требует профессиональной подготовки и наличия специальных инструментов и оборудования. Возникают проблемы с углами поворота – лучше применять гибкие гофрированные шланги. Единственное условие – при проектировании системы принимаются во внимание дополнительные потери давления воздушного потока в гибких шлангах.Финишный этап сборки вентиляционной системы.Следует осмотреть трубопроводы по всей длине и проверить прочность крепления. При обнаружении шатаний устанавливаются дополнительные кронштейны. Расстояния между ними подбираются с учетом диаметра и толщины стенок труб. Работоспособность клапанов и задвижек проверяется на всех режимах, время срабатывания должно отвечать заводским техническим характеристикам.

При помощи тестера проверяется правильность подсоединения электрических двигателей вентиляторов и электромеханических задвижек. После включения в сеть не должно быть нехарактерных шумов и стуков. Проверяется температура корпуса двигателя, она не должна превышать установленных производителем параметров. Эффективность втягивания проверяется дымом или открытым пламенем. Сила втягивания воздушного потока должна обеспечивать необходимую кратность обмена воздуха. Все работы должны отвечать СНиП 3.05.01-85 по монтажу вентиляции. Нарушение правил может стать причиной возникновения неприятных ситуаций.Демонтаж воздуховодовПеред демонтажом вентиляции нужно внимательно осмотреть места фиксации вентиляторов, фильтров и трубопроводов. Для того чтобы предупредить поломки, определяется очередность снятия крепления. Демонтаж воздуховодов следует делать поэтапно с учетом выполняемых функций каждого элемента. После снятия хомута разбирается часть трубопровода, который он удерживал. Запрещается демонтировать сразу несколько хомутов без снятия труб.

Если для соединения использовались муфты, то они просто вынимаются. Не нужно прилагать чрезмерных усилий, если есть герметик, то он вынимается острым ножом. Заклеенные и запаянные соединения следует разрезать ножовкой или болгаркой. Разобранные таким способом элементы несколько укорачиваются, это нужно принимать во внимание во время подготовки элементов к повторному применению. Демонтированные детали сортируются по назначению и пригодности, при необходимости сразу очищаются внутренние поверхности от скопившейся пыли и грязи. Жирные загрязнения удаляются специальными моющими средствами. Заканчивается демонтаж воздуховодов заделыванием мест крепления оборудования и конструкций.Преимущества пластиковых воздуховодовИспользование современных инновационных наполнителей во время изготовления пластиковых воздуховодов придает им уникальные функции. К главным преимуществам следует отнести следующие физические характеристики:

1. Устойчивость к жестким лучам ультрафиолетового спектра. Изделия не теряют своих первоначальных показателей не менее 50 лет, не ослабляются межмолекулярные связи, не образуются микротрещины. Правила и рекомендации монтажа трубопроводов разрешают установку систем на открытом воздухе.
2. Пластичность. За счет пластичности пластиковые трубы могут выдерживать значительные нагрузки. Небольшая деформация под действием усилий минимизирует риски нарушения целостности.
3. Отсутствие эффекта остаточной деформации. После снятия нагрузки материал возвращается к первоначальным геометрическим размерам и формам. Функциональность оборудования полностью восстанавливается, уменьшается количество плановых технических ремонтов, минимизируются риски понижения эффективности вентиляции.
4. Технологичность. Пластиковые трубы легко режутся и обрабатываются обычными инструментами. Во время резания труб не образуются сколы и трещины. Большинство соединений сборно/разборные – нет проблем во время демонтажа систем. После разборки многие элементы пригодны к повторному использованию без специальной предварительной подготовки.
5. Низкий коэффициент сопротивления воздушным потокам. Потери давления по длине воздуховода минимальные, для обеспечения нужной кратности смены воздуха можно использовать маломощные вентиляторы. Заметно сокращаются расходы на монтаж воздуховодов и вентилирование помещений.
6. Простота ухода. На внутренних поверхностях скапливается мало пыли, большинство твердых загрязнителей удаляется потоками воздуха за пределы системы.
7. Ремонтопригодность. В случае критических механических повреждений круглых воздуховодов есть возможность заменить только незначительную часть. Некоторые ремонтные работы проводятся без отключения всей системы, продолжается вентиляция наиболее загрязненных участков.
8. Универсальность использования. Пластиковые воздуховоды допущены к установке государственными надзорными органами во всех без исключения помещениях. Во взрывоопасных средах используются пластики специальных марок – не накапливаются электрические статические заряды.
9. Исключение появления искр. Если лопасти вентилятора по каким-либо причинам задевают внутренние поверхности трубопроводов, то искры от такого контакта не возникают. Трубопроводы разрешены к монтажу для систем вентиляции взрывоопасных сред.

Относительно невысокая цена и универсальные эксплуатационные характеристики значительно расширяют сферы использования материалов, монтаж воздуховодов из пластика дает заметную экономию во время установки и эксплуатации системы вентиляции.

Хотите узнать стоимость изделия?

Заполните наш опросный лист

Заполнить

Популярность воздуховодов из ПВХ набирает становится все выше. Пластиковые воздуховоды уже давно начали пользоваться спросом не только в вентиляционных системах на производстве, или административных зданий, но и в быту.

В зависимости от величины производительности системы вентиляции или кондиционирования отличается и монтаж пластиковых воздуховодов. Поэтому, мы рассмотрим оба варианта монтажа: в быту (с небольшой производительностью) и на производстве (вентиляция больших масштабов).

Содержание статьи:

Монтаж пластиковых воздуховодов в бытовых условиях

Когда необходимо установить систему кондиционирования воздуха в небольшом помещении или проложить воздуховод от кухонной вытяжки на улицу, нужно будет воспользоваться следующими инструментами:

• рулетка
• линейка
• маркер
• молоток
• плоскогубцы
• тиски
• ножовка
• РЅРѕР¶
• напильник
• возможно герметик Рё пистолет для него

Для начала, перед монтажом, закупкой материалов и комплектующих, нужно определится с конфигурацией будущей вентиляционной системы. Если Вы уже приобрели вытяжку, было бы неплохо установить ее в монтажное положение, и посмотреть каким образом воздуховод соединит вытяжку с наружной решеткой, какие преграды будут на пути у пластиковых вентканалов и как их обойти.

Конечно же, чтобы избежать неловкостей и нежелаемых последствий, лучше доверить весь процесс проектирования и монтажа системы специалистам, но, если Вы считаете, что такое дело Вам по силам, тогда советую для начала набросать схемку размещения оборудования и воздуховодов.

В результате этого, можно будет наглядно увидеть сколько фасонных частей, воздуховодов  и элементов крепления необходимо будет закупить.

Как выбрать нужный вид пластиковых воздуховодов?

Пластиковые воздуховоды и фасонные части, которые могут понадобится при монтаже

После того, как все материалы для осуществления монтажа подготовлены и закуплены, можно приступать непосредственно к монтажу.

РџСЂРё условии, РєРѕРіРґР° РІРѕР·РґСѓС… будет удалятся наружу, Р·Р° пределы помещения, необходимо проделать отверстие РІ стене, диаметром немного большим нежели диаметр РІРѕР·РґСѓС…РѕРІРѕРґР°, что будет СЃРєРІРѕР·СЊ него проходить.Такое отверстие можно выполнить РІ стене для горизонтального вывода РІРѕР·РґСѓС…РѕРІРѕРґР°, РІ перекрытии — для вертикального вывода РЅР° чердак или крышу. РС… выполняют СЃ помощью специальных инструментов, зачастую, алмазными бурами.

Пробивание стены алмазным буром

В другом случае, вытяжная система может быть присоединена к ранее установленной  общеобменной системе вентиляции.

[important]При варианте с кухонной вытяжкой, Ваша система будет относится к местной вентиляции, но пластиковые воздуховоды можно использовать и для местных, и для общеобменных систем вентиляции[/important]

К установленной вытяжке присоединяется переход с вытяжки в короб — переход с поворотом от круглого входа в вытяжку на прямоугольный воздуховод.

Переход с вытяжки на короб

При этом, нужно позаботится о герметизации самого места присоединения.

Присоединение воздуховода к вытяжке

Далее крепят воздуховод, повороты и отводы.

Пластиковый отвод на 45°

Чтобы скреплять между собой воздуховоды и фасонный части, используют пластиковый соединитель.

Пластиковый соединитель

Существует еще много фасонных деталей с помощью которых возможно выполнить задание почти любой сложности  и обойти любое препятствие.

Когда воздуховод подходит к месту пробивки стены, на стену крепят панель. Сам же воздуховод, при прохождении через стену, следует помещать в короб.

Панель пластиковая на стену

При выполнении монтажа обязательно возникнут ситуации, когда нужно будет укорачивать некоторые части воздуховодов. Здесь пользуются рулеткой, маркером и обычной ножовкой по металлу, которая режет пластик как масло.

Резка пластиковых воздуховодов

На выходе из системы устанавливают решетку.

Пластиковая решетка на выходе

К строительным конструкциям пластиковые воздуховоды крепят с помощью хомутов, подвесок, шпилек и других элементов крепежа. Подробнее о деталях крепления воздуховодов.

Один из способов крепления пластиковых воздуховодов

В местах, где подозревается утечка воздуха или видна неплотность, нужно использовать силиконовый герметик, а еще алюминиевый скотч. Рекомендуем к прочтению статью о герметиках и уплотнителях.

Пистолет с герметиком

В итоге должна получится сеть воздуховодов, которая выглядит примерно так.

Система вентиляции из пластиковых воздуховодов

При выполнении монтажа системы из воздуховодов ПВХ следует помнить, что провисание воздуховодов не должно превышать значения 50 мм. В связи с этим рекомендую выполнить расчет креплений и расчет расстояния между креплениями.

[important]Как всегда, при монтаже воздуховод должен быть в максимально растянутом положении. Это обеспечит высокие аэродинамические свойства, что обусловливаются низким сопротивлением потоку воздуха.[/important]

Завершающим этапом будет проверка системы на работоспособность.

Еще один небольшой совет: не спешите заделывать соединения между частями воздуховодов герметиком и «намертво» их соединять. Лучше выполнить эту процедуру после максимальных проверок и определения соответствия проекту.

Стоимость монтажных работ для примера, который мы рассмотрели приблизительно 1200-1400 р.

Монтаж пластиковых воздуховодов вентиляции на больших объектах

Суть монтажных работ по установке воздуховодов из ПВХ на крупных объектах практически не отличается от монтажа в бытовых условиях, но все же есть некоторые небольшие отличия.

Рљ РЅРёРј относится тот факт, что РїСЂРё масштабных работах использованию подлежат модели РІРѕР·РґСѓС…РѕРІРѕРґРѕРІ больших размеров. РС… труднее устанавливать, крепить Рё соединять между СЃРѕР±РѕР№.

Монтаж на крупных объектах

Такого рода работы выполняют только квалифицированные монтажники. Ведь любая ошибка может стоить заказчику потери комфорта или финансов.

При разработке проекта очень тщательно учитываются условия эксплуатации, чтобы точно и рационально определить вид устанавливаемых пластиковых воздуховодов.

Расчет креплений при работе на таких объектах является уже обязательным условием

В принципе, аналогичной будет и последовательность монтажа. Правда на крупных объектах, учитывая большую производительность системы, будут использоваться больше оборудования: вентиляторы, кондиционеры, чиллера, рекуператоры. Такие системы состоят из многих ответвлений, регулирующих устройств, и зачастую оборудывают автоматикой.

Вентиляция из ПВХ в офисе

Есть и другие особенности. В торговых центрах или административных зданиях принято прятать воздуховоды под подвесной потолок, чтобы предать наиболее высокий внешний вид.

Вентиляция спрятана под потолком

Также, после выполнения монтажа пластиковых воздуховодов на больших объектах, выполняют аэродинамические испытания, в результате которых составляют акт.

[note]Видео: Монтаж пластиковых воздуховодов[/note]

Читайте также:

Монтаж РіРёР±РєРёС… воздуховодовМонтаж фанкойловКак утеплить РІРѕР·РґСѓС…РѕРІРѕРґИспользуемые источники:

• https://okcomfort.com/elektrika/ventilyacia/iz-plastikovyh-trub-samostoyatelno.html
• https://stroy-podskazka.ru/truby/plastikovye/primenenie-v-sisteme-ventilyacii/
• https://plast-product.ru/montazh-sistem-ventilyatsii-svoimi-rukami/
• http://airducts.ru/montazh-plastikovyx-vozduxovodov/
