Самодельная походная печь ракета, подробное описание, размеры и фото изготовления самоделки.
«>
По случаю, решил соорудить ракетную (реактивную) печь, чтобы брать с собой на ночную рыбалку. Из материалов использовал остатки 80-й профильной трубы. Посмотрел в интернете образцы и приступил к изготовлению.
Разметил, нарезал заготовки, зачистил краску и приступил к сварке.
Первым делом приварил колосники из кругляка. Затем все сварил, сделал регулируемый подпор воздуха в самой нижней трубе, при полностью открытом — печка аж гудит, а если закрывать, то и пламя уменьшается.
Ножки и конфорку печки, сделал разборными, они при транспортировке помещаются в нижнюю часть печки и печка становится компактной, занимая немного места в лежачем положении. Ножки из 15 трубы с приваренным внутрь 12 квадратом, снизу печки также приварил трубки для стыковки.
Размеры печи: высота — 50 см, поддув — 25 см, дровница — 25 см, ножки 25 см, конфорка 25 см, все в разобранном виде умещается в трубу-поддувало.
Печка прошла испытания, очень экономичный расход дров при направленном пламени, ну и топить можно всякими маленькими веточками. Чайник, сковорода на ура! Котелок до 5 литров тоже вполне, а вот на больший объем уже не хватает мощи. В идеале желательно делать печь из 100 мм трубы, хватит за глаза, даже с запасом.
Автор самоделки: Bob Laserdo.
«>
Топка расположена по отношению к камере под углом в 45 º -это позволяет дровам опускаться вниз к очагу горения под собственным весом, в нижней части где идет горение твердого топлива создается реактивная тяга. В такой печи можно сжигать даже сырые дрова, но предварительно вывести горение на рабочий режим.
Печь-ракета сжигает древесину полностью и на выходе практически нет дыма. Так же она компактная и не занимает много места при высоком КПД и производительности тепловой энергии.
С ее помощью можно быстро приготовить пищу и вскипятить воду когда в частном доме или же на даче отключат свет;) В качестве дров сойдут щепки, сухие ветки и даже еловые шишки)
И так, давайте рассмотрим поэтапную работу автора.
Для изготовления печи понадобиться труба квадратного сечения.
На этом не прощаемся, впереди еще много интересного;) Всем Добра)
Самодельная ракетная печь сделанная своими руками: фото и описание изготовления печки.
<center>.</center>
Всем привет! Сегодня мы рассмотрим процесс изготовления самодельной ракетной печи.
Печь «Ракета» — эффективная печь на дровах. Высокая эффективность печи достигается не только за счет полного сгорания топлива, но и конструктивными особенностями, которые обеспечивают высокую тягу (откуда, возможно, и происходит название «Ракета»). Используется в основном в туризме, для приготовления пищи.
Такую печку можно использовать для выездов на природу или использовать на даче.
Использованы материалы:
- — Профильная труба 120 х 120 х 3 мм;
- — Профильная труба 25 х 25 мм;
- — Профильная труба 20 х 20 мм;
- — Листовой металл;
- — Арматура;
- — Огнеупорная краска;
- — Деревянные ручки;
- — Барашковые гайки и болты.
Смотрим процесс изготовления на пошаговых фото:
Первым делом изготовим топку и бункер для загрузки дров. Сама топка печи и топливный бункер будут изготовлены из 120 мм профильной трубы.
Одну заготовку нужно отрезать под углом 45 градусов.
В заготовке, которая будет топкой, вырезаем отверстие. В дальнейшем здесь будет приварен топливный бункер.
Отрезаем из трубы 25 х 25 мм, заготовки для ножек, тоже под углом. Ножки состоят из нескольких деталей. Одна часть будет привариваться к топке. Вторая будет вставляться в приваренные трубки.
К нижней части топки привариваем три полоски металла.
Ножки изготавливаем из трубы сечением 20 х 20 мм.
Из листового металла, изготавливаем верхнюю часть печки.
В топке, нужно приварить перегородку для подачи воздуха.
Дверца для топки.
Нижняя часть состоит из задвижки.
Популярные самоделки
Самодельный станок профилегиб сделанный своими рукамиМинитрактор своими рукамиПечь из газовых баллонов своими рукамиЗарядное для автомобильного аккумулятора своими руками: схемаПечь щепочница своими рукамиТокарный станок по металлу своими рукамиЛебедка своими руками (36 фото + чертежи)Отрезной станок из болгарки своими рукамиpogranecСтроительство / Печи, камины, отопление
Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь. <index>
Для обогрева помещения мастерской в основном все используют печки «Буржуйки» или тепловентиляторы. Однако своими руками можно изготовить красивую и очень продуктивную конвекционную печь из обрезков квадратной трубы и листовой стали.
Для изготовления нам понадобятся: квадратные трубы, листовая сталь, кусочек термостойкого стекла, пара брусков, небольшие кусочки арматуры и термометр.

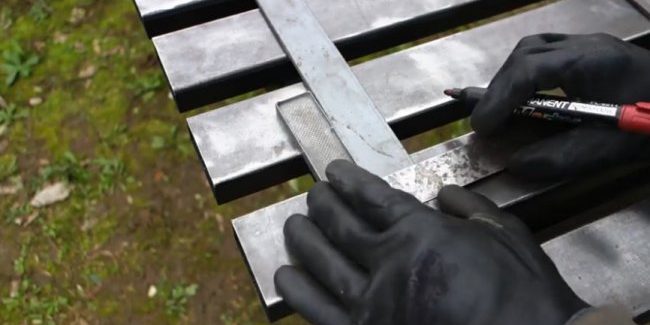

Первым делом отрезаем несколько частей квадратной трубы, причем вертикальные должны быть в два раза короче горизонтальных.
В крайней верхней полке вырезаем круглое отверстие для установки дымовой трубы, подходящего диаметра. Каждый торец профтрубы будем заваривать той самой полкой, которую вырезали ранее.
Основные этапы работ
На следующем этапе можно приступать непосредственно к изготовлению самого зольника и топки с колосником.
Для зольника будем использовать листовую сталь. Свариваем буквой «П» три отрезка листа, которые по размерам должны быть равными внутренней плоскости трубы.
Далее привариваем на самую нижнюю трубу зольник, предварительно вырезав полку под нужный размер.
Затем делаем такую же форму второй раз, но теперь на обоих краях привариваем два кусочка арматуры. Вставляем внутрь трубы и получаем топку.
Изготовить зольник можно из нескольких кусочков арматуры, согнутых в двух местах. Свариваем все части и устанавливаем в топку.
Дверки (они же крышки) делаем из листовой стали. Ручки для дверок можно изготовить из круглого бруска, просверленного посередине, и куска арматуры.
В боковой стенке, чуть дальше, чем топка, вырезаем прямоугольное отверстие и закрываем его смотровым стеклом.
Зачищаем все сварные швы и красим термостойкой краской. При возможности можно просверлить отверстие и установить термометр.
Подробное выполнение всех работ можно посмотреть на видео ниже. Обзор создан на основе авторского видеоролика с YouTube канала Camping Wood Stove making TV.
