Трехфазный счетчик Меркурий 230 является прибором нового выпуска. На этом аппарате имеются телеметрические выводы и специальный интерфейс, предназначенный для обмена информацией. На приборе устанавливают электронную пломбу, прибор может осуществлять автоматическую диагностику различных неисправностей. Изготовителем электросчетчиков является компания «НПК Инкотекс».

Описание устройства

Прямоточный счетчик Меркурий 230 устанавливается для учета электроэнергии в трехпроводных и четырехпроводных сетях. Прибор можно подключать либо прямым, либо трансформаторным методом. Если к прибору подключить трансформатор, тогда можно будет учитывать электричество на объектах с высокой нагрузкой.

Прибор, обладающий тремя фазами, имеет жидкокристаллический дисплей. На этом экране появляются данные в киловатт-часах. Дисплей имеет 8 разрядов. 6 первых цифр показывают целые значения кВт/ч, 2 последние — знаки после запятой, сотые доли кВт/ч. Погрешность, которая имеется в показаниях данного прибора, составляет 1,0. Приборы устанавливают внутри помещения, где температура воздуха может быть -40…+55ºC.

Если прибор подключают через трансформатор, то можно измерить ток больше того, на который рассчитывается аппарат. Счетчики монтируют в бытовом и промышленном секторах. Бытовые приборы ставят в жилых домах. Промышленные приборы используются в промышленном секторе, на предприятиях, фабриках и заводах. Счетчики бывают индукционными и электронными. Электронные отличаются высоким сертификатом качества, являются более точными, они не имеют вращающихся деталей и осуществляют преобразование сигнала, который поступает с измерительных элементов.

Технические характеристики

Электронный счетчик Меркурий 230 отличается повышенной точностью и высокой надежностью. Наименьшая наработка составляет 150 тыс. часов. Длительность эксплуатации аппарата — 30 лет. Сроки поверки электросчетчиков (межповерочный интервал) составляют 10 лет. Срок эксплуатации по гарантии — 3 года со дня изготовления.

Технические характеристики:

Номинальная сила тока для трансформаторного подключения составляет 5 А.
Базовый показатель силы тока при непосредственном подключении аппарата составляет 5 А или 10 А.
Наибольший показатель силы тока равен 60 А.
Показатель фазного напряжения равен 230 В.
Частота — 50 Гц.
2 режима выхода импульса: основной, поверочный.
Предел допустимой погрешности прибора относится к классу точности 1.
Размеры, габариты: 258х170х74 мм.

Когда в последовательной цепи отсутствует ток, испытательный выход прибора при измерении активной и реактивной энергии не создает больше одного импульса за 10 минут. Эти приборы обладают повышенной прочностью и надежностью. Ранее их устанавливали на производственных предприятиях. Сейчас их часто применяют при проводке электричества в загородных домах. Это объясняется наличием большого количества электробытовых приборов, для которых требуется высокая мощность электросети.

Читайте также: Как выбрать генератор для загородного дома или дачи, ТОП моделей

Базовые и дополнительные функции

Сейчас электрические счетчики, кроме основной функции — учета электроэнергии, обладают различными дополнительными свойствами, при помощи которых допустимо контролировать некоторые характеристики электросети и режимы самого прибора. Снимать данные с этого устройства можно не только на месте эксплуатации, но и дистанционно через некоторые виды интерфейса. Двухтарифный счетчик Меркурий является аппаратом, который обладает повышенными возможностями.

Стандартные возможности подключения трехфазного счетчика Меркурий 230:

Измерение данных электроэнергии, их хранение и визуализация на дисплее за такой интервал времени: от последнего сброса, за 24 часа, за 30 суток, за год.
Прибор может учитывать ток по двум тарифным планам для 16 временных зон.
Прибор можно программировать каждый месяц на новый тариф.

Аппарат записывает такие характеристики:

мгновенный расчет мощности;
определение разности потенциалов;
определение тока по фазам;
показатель частоты сети;
мощность по разным фазам и общую.

Прибор имеет максимальную защиту. Если лимит будет превышен, то прибор отмечает это, также указывается точное время, когда произошло превышение. Цифровой выход позволяет управлять нагрузкой.

В аппарате имеется журнал записи событий. В нем указываются такие показатели:

время подключения прибора к сети и отключения от нее;
учет фаз;
коррекция тарифного расписания;
учет вскрытия счетчика;
превышение лимита.

Рассмотрим дополнительные возможности прибора. Счетчик обладает дополнительными функциями:

учет электроэнергии в прямом и обратном направлениях;
возможна передача данных расхода электричества по каждой фазе;
наличие архива данных мощности с интервалом от 1 до 45 минут;
период хранения данных архива составляет 85 суток;
наибольший показатель утренней и вечерней мощностей;
учет потерь;
учет магнитного воздействия с фиксацией данных в специальном журнале;
контроль качества электроэнергии.

Схема подключения

Рассмотрим, как подключить прибор. Подключить счетчик можно по разным схемам, в них трансформаторы тока будут применяться как источник данных. Приводим схему подключения счетчика Меркурий 230. Наиболее распространенной является десятипроводная схема подключения аппарата. Ее достоинством считается наличие силовых цепей и измерительных приборов. Недостатком считают большое количество проводов.

Читайте также: Виды терморегуляторов для теплого пола

Последовательность подключения счетчика и трансформатора:

клемма 1 — вход А;
клемма 2 — вход конца измерительной обмотки А;
клемма 3 — выход А;
клемма 4 — вход B;
клемма 5 — вход окончания обмотки измерения B;
клемма 6 — выход B;
клемма 7 — вход C;
клемма 8 — вход окончания обмотки C;
клемма 9 — выход C;
клемма 10 — вход нулевой фазы;
клемма 11 — нулевая фаза со стороны напряжения.

Для монтажа счетчика в разрыв цепи трансформаторов используют клеммы Л1 и Л2. Можно подключать счетчик с применением полукосвенной схемы. При этом трансформаторы тока соединяют в звезду. Тогда облегчается монтаж аппарата и нужно меньше проводов. Точность и качество данных не ухудшаются.

Применяется также семипроводной способ подключения ТТ. Его недостатком является отсутствие гальванической развязки цепей. Такая схема считается опасной в применении и сейчас почти не используется.

Подключение электросчетчика Меркурий 230 имеет много общего с установкой однофазного прибора. Но есть и много различий при монтаже установки. Схема подключения имеется на корпусе счетчика, с обратной стороны крышки.

При монтаже надо соблюдать цветовую последовательность. Четные номера проводов соответствуют нагрузке, нечетные — вводу. Применяются схемы подключения трехфазного многотарифного счетчика.

Когда счетчик подключают трехфазным потребителям, то процесс осуществляют через трансформаторы тока. Эта схема дает возможность удешевить электроэнергию и увеличить надежность снабжения ею. Счетчики прямого включения не делают больше 100 А. Это объясняется ограничением размеров проводника. Чем выше сила тока, тем большее сечение провода необходимо для его пропуска. Такие ограничения устраняют трансформаторы тока.

Рассмотрим схему подключения счетчика через испытательную клеммную коробку: клеммы в колодке обозначаются буквами A, B, C. На эти клеммы приходит провод, который подключен к шинам питания 380 V, а потом идет на прибор учета через перемычки.

Читайте также: Как сделать реле времени своими руками?

Если необходимо, перемычки раскручивают, сдвигают, при этом разрывается цепь. Благодаря этому можно снять сетевое напряжение и обеспечить безопасную работу устройства, подключенного к испытательной коробке. ИКК имеет защитную крышку и устройство для пломбы, винт с отверстием. Установка пломбы осуществляется вместе с монтажом счетчика.

Рассмотрим, как снять показания счетчика электроэнергии. У прибора 6-значный циферблат. Надо выписать все цифры до запятой. Чтобы вычислить расход энергии за месяц, надо из новых показаний вычесть те, которые были в прошлом месяце.

Выясним, как снять показания с многотарифного счетчика (артикул Меркурий 230 ART-01). Для этого надо записать такие данные: Т1 — расход тока днем, Т2 — расход тока ночью. Перед тем как записывать данные, надо убедиться, чтобы аппарат был в режиме готовности.

Возле отметки А должна быть черта. Если ее нет, то следует нажать правую кнопку. Потом нажимают кнопку Ввод. При этом на дисплее будут обозначены данные расхода тока днем Т1. Второй раз нажимают Ввод и переписывают значение Т2 (ночью).

Модификации

Существуют такие модификации счетчиков Меркурий:

Однотарифные трехфазные, многотарифные и многофункциональные: Меркурий 230 ART, Меркурий 231 AT.
Трехфазные активной и реактивной электрической энергии однотарифные, артикул: Меркурий 230 AR.
Трехфазные активной энергии однотарифные: Меркурий 230 АМ, Меркурий 231 АМ.
Однофазные активной энергии однотарифные и много тарифные: Меркурий 200, Меркурий 202, Меркурий 201.

Контроллер СИКОН устанавливается в счетчиках Меркурий с активной и реактивной энергией с внутренним тарификатором, аппараты могут быть двунаправленными или однонаправленными.

</index>

Описание счетчика

Виды электросчетчиков Меркурий

Электросчетчик Меркурий был изобретен компанией Инкотекс. Она производит разное электронное оборудование, но именно счетчики получили широкое распространение.

Меркурий выпускается в миниатюрном корпусе, который вписывается в любой интерьер помещения. Производители продумали все мелочи по креплению устройства, поэтому фиксация не вызовет сложностей. Вскрыть корпус невозможно, так как в нем отсутствуют болты, что положительно сказывается на безопасности устройства. Меркурий влагоустойчив, поэтому его можно монтировать даже в подвалах.

Есть модели (например, 201,22), которые имеют встроенный PLC модуль. Он дополнительно защищает счетчик и исключает возможность хищения электроэнергии. Также существует электросчетчик Меркурий с пультом дистанционного управления.

Срок эксплуатации составляет 30 лет. Это одни из самых долговечных счетчиков, которые используются в домах. Производитель дает гарантию 3 года, которой хватает на решение большинства появляющихся проблем. Каждые 15 лет должна проводиться проверка устройства учета, в некоторых модификациях срок отличается.

Прибор имеет инструкцию по применению, а также паспорт, в котором указаны все свойства. Кроме этого прилагается схема подключения устройства, а также описание снятия показаний.

Покупать изделие следует в специализированном магазине, чтобы не приобрести подделку. На каждый счетчик ставится свой идентификационный код, который затем регистрируется в реестре.

Разновидности приборов учета

Меркурий 201

В продаже можно найти разные модификации прибора учета электроэнергии Меркурий. Все они могут использоваться для учета электроэнергии в доме. Бывают однотарифные, двухтарифные, трехтарифные изделия.

Меркурий 200

Счетчик Меркурий двухтарифный однофазный серии 200 используется нечасто. Работает на частоте 50 Гц.

Меркурий 201

Это один из самых популярных видов приборов учета для применения в домах и на предприятиях. Бывают однофазные, двухфазные, однотарифные, многотарифные. Благодаря своей конструкции полностью защищены от взлома и попытки несанкционированного вмешательства в работу прибора. Они также разделяются на несколько типов и имеют свои отличительные особенности. К таким приборам относятся модели 201,2; 201,5; 201,22. Рассчитаны на номинальную силу тока в 5 А и рабочую до 60 А. Модели 201,4 и 201,6 имеют повышенную максимальную силу тока в 80 А. Применяются в местах с большим объемом электроэнергии. Электросчетчики серии 201 по-разному отображают энергию. В 201,4 и 201,22 поставлен цифровой индикатор, в 201,5 и 201,6 – механический.

Меркурий 230

Прибор учета подходит для применения в быту и в промышленных условиях. Часто ставится в коттеджах и частных домах с большим количеством электроники и бытовой техники.

В продаже имеется специальная модификация, разработанная для трансформаторов. Она может выполнять свои обязанности автономно и в совокупности с системой автоматизированного учета расходов энергии.

Работает электрический счетчик Меркурий 230 аналогично другим устройствам учета. Получает сигналы от сенсоров и переводит информацию в понятный для потребителя вид – энергия и мощность. Есть возможность считывания данных непосредственно с устройства или удаленно.

Основные элементы конструкции:

корпус;
заземляющее устройство;
контактная колодка;
крышка.

Информацию в счетчике получает и преобразует микропроцессор.

Меркурий 231

Трехфазный однотарифный счетчик Меркурий 231 используется для учета энергии в сетях с тремя фазами. Его можно подключать напрямую или через трансформатор.

Самой известной модификацией является 231 АМ-01. Устройство измеряет нагрузку цифровым способом. В комплекте идут крепления для din реек, антиреверсное устройство отсчета с магнитным экраном. Прибор имеет простое крепление и не вызывает сложностей в эксплуатации. Является компактным и легким.

Характеристики Меркурий 231:

Первый класс точности.
Номинальное напряжение 3*220/380 В.
Номинальная сила тока 5П.
Предельная сила тока 60 А.
Высокие показатели чувствительности.
Потребляемая параллельной цепью мощность не более 0,1 Вт, полной не выше 7,5 Вт, активной – не выше 1,5 Вт.
Рабочие температуры от -40°С до +55°С .

Можно устанавливать единый тариф.

Меркурий 234 ART

Модель Меркурий 234 предназначена для одно- и двухнаправленного учета электроэнергии в трехфазных сетях. Подключение можно осуществлять через измерительный трансформатор и напрямую с возможностью тарифного учета по зонам суток. Информация может накапливаться в течение длительного времени, ее можно передавать через цифровые интерфейсы по проводным или беспроводным каналам.

Технические характеристики:

Интерфейс PLC-I.
Есть возможность подсоединения дополнительного питания напряжением 230 В.
Гальванически развязанный импульсный выход.
Автоматическая самодиагностика устройства с обнаружением ошибок. Устройство самостоятельно может остановить работу в случае обнаружения неполадок.
Наличие встроенного реле на 60А.
ЖКИ подсветка.

Измерение, учет, вывод на экран, хранение, передача информации. Способен выполнять все эти действия с активной и реактивной энергией, показаниями за сутки, неделю, месяц.
Тарифный учет по зонам.
Учет потерь в линиях электропередач.
Замер вспомогательных компонентов – мгновенные значения мощности, действующие значения фазных токов, частота сети.
Журнал событий.

Основное применение – в быту, на производстве.

Схемы подключения

В домах ставятся однофазные и трехфазные устройства с ограничителем мощности. От количества фаз зависит способ подключения.

Счетчик Меркурий однофазный имеет 4 соединения:

Выход на наружную сеть 220 В.
Вывод фазы со счетчика на квартиру.
Клемма для подключения нуля от внешней электросети к прибору.
Клемма от нуля со счетчика на помещение.

Провода соединяются таким же способом.

Трехфазные изделия имеют более сложную схему подсоединения, которая зависит от типа счетчика. Наиболее популярным является прямое включение без использования трансформаторов. Можно применять дома, но на производственных предприятиях обязательно ставится преобразователь переменного тока в напряжение.

Плюсы и минусы

К достоинствам электросчетчика можно отнести его небольшие размеры

При производстве изделия разработчикам предъявляются самые высокие требования по точности и надежности, а также широкому функционалу и развитым функциям.

Основные плюсы:

Широкий выбор моделей.
Качество и надежность.
Низкая стоимость изделия.
Защита от взлома и несанкционированного доступа.
Простота и удобство работы.
Применение современных компонентов.
Многофункциональность.
Миниатюрность размеров.
Возможность разделения энергопотребления по зонам, которая позволяет сэкономить существенные финансовые средства.
Расширенный диапазон температур.
Высокая точность определения результатов и малое потребление энергии.
Возможность создания автоматизированной системы контроля.
Возможность ручного и автоматического снятия показаний.

Некоторых останавливает от приобретения электросчетчика долгая его окупаемость

Не все население готово перейти на счетчики энергии Меркурий. Это связано со следующими факторами:

Невысокая стоимость электричества сдерживает людей от перехода на новые устройства учета, так как они будут долго окупаться.
Разделение тарифа на дневное и ночное время может потребовать от граждан изменения своего распорядка дня. Например, пользоваться мощными установками выгоднее в ночное время суток. Аналогично с производствами.
Некоторые группы населения могут иметь проблемы при снятии данных с прибора учета.

Несмотря на недостатки, счетчик электроэнергии Меркурий является одним из самых удобных и выгодных приборов.

Снятие показаний с электросчетчика

Есть два вида устройств – с механическими колесиками и с электронным табло. Второе является более простым способом снятия показаний. Механические изделия имеют на колесиках цифры, которые отвечают за дату, часы, количество электроэнергии и другие показатели.

Независимо от модели данные считываются одинаково. Отличие заключается лишь в нажатии на кнопку ввод. На многозонных изделиях показания отображаются по порядку Т1, Т2 и т.д. Для получения информации на электронном счетчике нужно дождаться появления цифр и записать данные.

Есть второй способ получения данных: несколько раз нажать на кнопку ввода, пока не появятся нужные значения. Затем записываются цифры без символов после точки.

Счетчик Меркурий 201 один из самых распространенных счетчиков у нас в стране. В данной статье я расскажу об однофазном однотарифном счетчике Меркурий 201.5. Счетчики Меркурий ООО «Инкотекс» наряду со счетчиками Энергомера занимают ведущие позиции на российском рынке, прежде всего из-за своей невысокой цены, которая в среднем составляет 550-600 рублей.

Если вы еще не определились, какой электросчетчик купить себе домой, статья «Как правильно выбрать электросчетчик для дома» поможет вам выбрать именно тот счетчик, который вы хотели.

Вы решили заменить старый счетчик, или подключаете новый дом, квартиру, дачный домик или гараж, и нужно купить новый счетчик. Предположим, вы решили поставить счетчик Меркурий 201 серии.

Перед тем, как купить счетчик Меркурий 201, проверяем, соответствует ли он основным требованиям коммерческого учета розничного рынка электроэнергии:

1. Класс точности у счетчика Меркурий 201 равен 1, по требованиям не более 2.

2. Дата выпуска счетчика Меркурий 201, она же является и датой поверки электросчетчика 23.03.2014г. — менее 2-х лет, т.к. счетчик Меркурий 201 — однофазный. Для трехфазных счетчиков будет 1 год.

3. Счетчик Меркурий 201 занесен в Госреестр средств измерений под номером № 24411-04

Следовательно счетчик Меркурий 201 полностью удовлетворяет требованиям.

В стандартную комплектацию счетчика Меркурий 201 входят:

Собственно, сам счетчик Меркурий 201.
Паспорт и инструкция на счетчик Меркурий 201.
Переходная пластина с присоединительными размерами для замены индукционного (дискового) электросчетчика на счетчик Меркурий 201. С 2015 года в комплектацию не входит.

У данной серии счетчиков Меркурий 201, есть несколько различных модификаций:

Как видно из паспорта на счетчик Меркурий 201, они выпускаются:

с максимальным током на 60 или 80 А;
с электромеханическим отчетным устройством (обычный механический «барабан») счетчик Меркурий 201.5, 201.6, 201.7;
с жидкокристаллическим дисплеем счетчик Меркурий 201.2, 201.4, 201.8;
могут комплектоваться модемом для удаленного снятия показаний;
разное количество передаваемых импульсов (телеметрия).

На счетчик Меркурий 201 наклеена голограмма, защищающая его от подделки.

Гарантийная пломба, на которой обозначена дата выпуска счетчика Меркурий 201, в нашем случае закрашен март (3) месяц и 14-ый год. Гарантия на счетчик Меркурий 201 от завода-изготовителя действует в течение 3-х лет.

Клеймо госповерителя, которое означает, что счетчик Меркурий 201 соответствует заявленному классу точности, равному 1. По клейму можно определить дату поверки, наш счетчик Меркурий 201 был поверен в I квартале 2014 года.

Счетчик Меркурий 201 может устанавливаться, как на дин-рейку,

так и просто прикручиваться на заднюю стенку электрощитка при помощи переходной пластины, которая в свою очередь вставляется в зажимы под дин-рейку. Данная пластина достаточно крепко «держит» счетчик Меркурий 201.

Как установить счетчик Меркурий 201 в электрощиток, можно прочитать в статье «Замена электросчетчика».

Как правило, на клеммных крышках электросчетчика с внутренней стороны показана схема подключения электросчетчиков, и наш счетчик Меркурий 201 не исключение.

Возможно схема подключения счетчика Меркурия 201 на клеммной крышке не совсем понятна, поэтому мы ее дорисуем, чтобы вам было проще разобраться.

Небольшой клеммник с двумя контактами — телеметрический (импульсный) выход счетчика Меркурий 201. Он служит для удаленной передачи данных (импульсов) о потреблении электроэнергии.

Чтобы после подключения фазных и нулевых проводов к счетчику Меркурий 201 они не мешали, на клеммной крышке выламывается-выкусывается перфорация, и клеммная крышка прикручивается на свое место, плотно прилегая к корпусу счетчика Меркурий 201.

После проверки схемы подключения однофазного счетчика Меркурий 201 и установки клеммной крышки, счетчик Меркурий 201 пломбируется представителем сетевой организации через специальное отверстие.

Красный световой индикатор счетчика Меркурий 201, загорается при подключении счетчика к электросети.

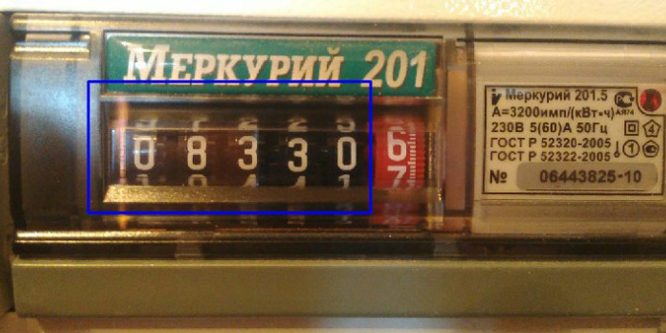

Показания счетчика Меркурий 201 определить достаточно просто, на механическом отсчетном устройстве (ОУ) шесть барабанов с цифрами, красный барабан ОУ счетчика Меркурий 201 — это десятые доли кВт*часов, а пять черных барабанов счетчика Меркурий 201 — это целые значения кВт*часов.

Таким образом, на фото выше, счетчик Меркурий 201 накрутил 1,5 кВт*ч. В сетевую организацию и энергосбыт передают целые значения, поэтому если кто-то путается, можно закрасить красный барабан счетчика Меркурий 201.

Несмотря на популярность счетчиков Меркурий, у меня сложилось свое собственное мнение на их счет, и в не очень хорошую сторону.

Объясню почему, у «Инкотекса» есть серия однофазных многотарифных однофазных счетчиков Меркурий 200, которые в буквальном смысле уродуют электрощиты, в них приходится выпиливать окно под счетчик Меркурий 200, так как они там не помещаются. И выглядит в итоге это все, очень некрасиво.

Что еще немаловажно, при комплектации электрощита, счетчик Меркурий 201 имеет бОльшие габариты, чем его собратья, в данной ценовой категории с похожими параметрами. Так для сравнения ширина электросчетчиков:

Электросчетчик	Производитель	Ширина,мм
Меркурий 201	Инкотекс	105
СЕ101-R5	Энергомера	89
Нева 103	Тайпит	78

Соответственно счетчики Меркурий 201 занимают больше места в электрощитах, что порою вносит дополнительные неудобства, а порою и дополнительные финансовые расходы, т.к. приходится покупать электрощит уже на бОльшее количество модулей.

Счетчик Меркурий 201 неудобно пломбировать, приходилось у нескольких электросчетиков «подгонять» вручную, специально предназначенные для этого отверстия, чтобы через них могла пролезть проволока или леска для пломбы.

Как правильно подключить однофазный счетчик Меркурий 201 к электросети, можно прочитать в статье «Схема подключения однофазного счетчика».

Спасибо за внимание.

В четком учете затрат электроэнергии нуждаются как жилые, так и офисные помещения. ПУ для этой цели могут использоваться разные — механические или электрические. Последний тип счетчиков в наше время становится все более востребованным. Приборы этой разновидности отличаются долгим сроком службы и высокой точностью.

Марок электрических ПУ на современном рынке существует множество. И одним из самых надежных устройств этой разновидности, безусловно, является счетчик «Меркурий». Электрические приборы этой разновидности сегодня можно видеть во многих домах, квартирах и офисах.

Кто выпускает

Занимается производством этих счетчиков отечественная компания «Инатекс». Ее отдел, выпускающий разного рода бытовые приборы под торговой маркой «Меркурий», существует с 2000 года. Почти за два десятилетия специалистами «Инатекс» были разработаны сотни самых разных электрических устройств, необходимых для использования как в быту, так и на производстве.

Сегодня группа компания «Инатекс» поставляет на рынок только максимально надежную электроизмерительную технику — очень функциональную, современного дизайна. Только одних счетчиков компанией вплоть до сегодняшнего дня на рынок было поставлено более 120 моделей.

История разработки

При создании электрических счетчиков «Меркурий» компания «Инатекс» учитывала прежде всего опыт других производителей. Основными целями разработки стали получение прибора учета:

надежного;
с современной элементной базой;
невысокой стоимости;
с развитым функционалом.

В результате специалистами компании был создан счетчик, до нынешнего времени не имеющий на рынке России аналогов. Отзывы ПУ этой марки от потребителей на самом деле заслужили в основном только хорошие.

При изготовлении ПУ «Меркурий» используются комплектующие от таких производителей, как, к примеру, Holtek, Texas Instruments, STMicroelectronics. Блок питания этих счетчиков не содержит высоковольтных импульсных элементов, что повышает их надежность и делает недорогими. Параметры эти приборы измеряют по принципу цифровой обработки сигнала. Функционал же их наращивается за счет ПО, а не аппаратной части. Все это, безусловно, благотворно сказывается в том числе и на эксплуатационных характеристиках приборов.

Преимущества использования счетчиков «Меркурий»

К плюсам приборов этой марки большинство потребителей относит:

многофункциональность;
невысокую стоимость;
простоту установки и использования;
неплохое качество сборки.

Помимо этого, хвалят электрические счетчики «Меркурий» владельцы домов и квартир и за высокую надежность передачи данных. В настоящий момент в странах бывшего СНГ существует более 900 тыс. пользователей подобного оборудования. Окупаются счетчики этой марки, будучи установленными в помещениях, в течение примерно трех лет. Конечно же, срок это не особенно большой.

Типы счетчиков «Меркурий»

На настоящий момент компания «Инатекс» поставляет на рынок следующие разновидности приборов учета:

счетчики трансформаторного включения;
учета активно-реактивной энергии;
со встроенными модемами.

Конечно же, при желании потребители имеют возможность приобрести как однотарифные, так и многотарифные приборы учета от этого производителя. Также при необходимости в дополнение к счетчику «Меркурий» можно купить ПДУ. Пользоваться таким устройством допускается с расстояния до 25 метров.

Разумеется, потребители при желании могут приобрести как однофазный счетчик электрический «Меркурий», так и трехфазный. Первая разновидность приборов учета обычно используется в городских квартирах и офисах. Трехфазные счетчики применяются на предприятиях и в больших загородных домах.

Самые популярные модели

Надежными считаются счетчики этой марки как однофазные, так и трехфазные. В первом случае самой популярной моделью у потребителей является «Меркурий 201.5». Именно этот счетчик в 2017 г. владельцы квартир покупают и устанавливают чаще всего. Самой популярной моделью трехфазного счетчика производства компании «Инатекс» является «Меркурий 231 АМ-01». Также просто отличные отзывы от потребителей заслужила модель 230 от этого производителя.

Технические характеристики модели 201.5

Счетчик электрической энергии «Меркурий 201.5» используется чаще всего в бытовых условиях. Крепится эта модель на DIN-рейку, которая, в свою очередь, фиксируется через специальную пластину с помощью саморезов. Наличие такого дополнения, конечно же, очень сильно облегчает задачу по монтажу прибора. На рынке сегодня существует несколько модификаций счетчика «Меркурий 201.5». К примеру, потребители имеют возможность приобрести вариант с ЖК-дисплеем или ПДУ.

Класс точности этой модели составляет 1.0, а межповерочный интервал — 16 лет. Помимо всего прочего, счетчики 201.5 отличаются также морозостойкостью. Поэтому их допускается использовать в том числе и в неотапливаемых помещениях или же даже на улице. Технические характеристики электрического счетчика «Меркурий 201.5» можно посмотреть в представленной ниже таблице.

*«Меркурий 201.5»*
Параметр	Показатель
Номинальное напряжение	5 вольт
Частота сети	50 Гц
Устройство отображения	ОУ
Диапазон возможных температур использования	От -40 до +55 ^оС
Габаритные размеры	105х105х65 мм
Вес	Не более 350 грамм
Гарантия	6 лет
Возможный срок службы	30 лет

Технические характеристики счетчика 231 АМ-01

Эта модель очень неплохо подходит для установки, к примеру, в большом загородном доме. Использовать ее допускается как в трех-, так и в четырехпроводных сетях. При необходимости счетчик «Меркурий 231 АМ-01» можно интегрировать в АСКУЭ. Класс точности у этого прибора — 0.5 или 0.1.

К плюсам этой модели, помимо всего прочего, относят в том числе и богатый функционал. К примеру, у счетчика 231 АМ-01 имеются:

функция самодиагностики с индикацией;
индикатор наличия и потребления электроэнергии.

Целые значения у этой модели отображают 5 барабанов, десятые доли — 1. Ниже представлена таблица с техническими характеристиками этой модели.

*«Меркурий 231 АМ-01»*
Параметр	Значение
Номинальное напряжение	3*220/380 В
Количество тарифов	1
Межпроверочный интервал	10 лет
Масса	Не более 800 грамм
Габариты	142х157х65

Счетчик электрической энергии трехфазный «Меркурий 230»

Эта многофункциональная и достаточно дорогая модель наиболее активно используется на производственных предприятиях, в дачных кооперативах, структурах ЖКХ. Применяются эти приборы для многотарифного учета потребляемой электроэнергии в трехфазных сетях. Также у этой модели имеется следующий функционал:

накопление и хранение полученных данных;
вывод визуальной информации на дисплей;
измерение дополнительных параметров, характеризующих качество поставляемой электроэнергии;
передача информации по электрической сети.

Технические характеристики электрического счетчика «Меркурий» трехфазного можно посмотреть в таблице.

*«Меркурий 230»*
Параметр	Значение
Класс точности	0.5 или 0.1
Количество тарифов	4
Количество тарифных месяцев	12
Сохранность данных	Постоянной информации — 40 лет, оперативной — 10 лет
Диапазон рабочих температур	-40 — +55 ^оС
Габариты	258х170х74 мм
Гарантия производителя	3 года.

Счетчик электрический трехфазный «Меркурий 230», таким образом, — модель надежная, долговечная и удобная в использовании.

Где купить

Приобретая электрический счетчик «Меркурий», помимо всего прочего, следует убедиться в том, что к нему прилагается сертификат. Продаются приборы учета этой марки, как и любой другой, обычно в специализированных магазинах электротехники. В любом случае покупать счетчики «Меркурий» рекомендуется только у официальных дилеров компании «Инкотекс». Во первых, в этом случае можно будет гарантированно приобрести качественную модель. А во-вторых, счетчики у дилеров «Инкотекс» стоят намного дешевле, чем у перекупщиков.

Отзывы потребителей

Мнение о счетчиках «Меркурий» у владельцев домов, квартир и производственников сложилось, как уже упоминалось, неплохое. Приборы эти, как считают многие потребители, качественные и надежные. К плюсам этих счетчиков относят в первую очередь, конечно же, их относительно невысокую стоимость. Цена на них ниже, чем на аналогичные товары многих других компаний, в том числе и отечественных. Еще одним достоинством этих счетчиков считается то, что в комплекте с ними, в отличие от продукции конкурентов, идет монтажная планка. То есть купленный счетчик можно сразу устанавливать на место. Для этого даже не обязательно приглашать специалиста.

Еще одним преимуществом ПУ «Меркурий» считается удобство снятия показаний. Цифры на дисплее этих счетчиков очень крупные. Поэтому для того чтобы определить количество израсходованной электроэнергии, не нужно, к примеру, становиться на стул.

Небольшие размеры и вес — это, конечно же, также то, что потребители относят к плюсам этих ПУ. Ну и, разумеется, достоинством этого счетчика считается и его полное соответствие требованиям ГОСТ. Проблемы с неправильным подсчетом электроэнергии при использовании приборов «Меркурий» у потребителей практически никогда не возникают.

К недостаткам счетчиков от этого производителя владельцы домов и квартир относят в первую очередь маленький срок гарантии. У аналогичных приборов других марок он обычно больше. Также некоторые потребители отмечают тот факт, что в партиях электрических счетчиков «Меркурий» иногда встречаются бракованные образцы. Многие владельцы загородных домов крайне не советуют использовать эти приборы при минусовой температуре. В этом случае они, к сожалению, могут выдавать неточные показания.

Счётчик Меркурий 201 – однофазное однотарифное устройство для определения расходных показателей по активной электрической энергии и мощностным параметрам переменных двухпроводных сетей. Изделие подходит к применению частными лицами или компаниями в целях индивидуального коммерческого или организационного учёта потреблённой электроэнергии, при условии установки в защищённом помещении.

Вид счётчика – Меркурий 201

Устройство и принцип работы

В корпусе электросчётчика, состоящего из основания, основной и клеммной крышек, располагаются следующие компоненты:

клеммная планка с шунтом;
электронный блок, включающий схему питания, съёмную батарейку, встроенную память, импульсный выход, управляющий элемент;
встроенный модем для дистанционной передачи данных (для исполнений с ЖКИ);
жидкокристаллический дисплей или механическое счётное устройство (в зависимости от модификации).

Конструкция счётчика – Меркурий 201, что бы окончательно разобрать счётчик нужно выкрутить винт показанный стрелкой

Проходящая через схему прибора электрическая энергия фиксируется электронной платой, после обработки сигнала выдающей данные на экран или отсчитывающей на механическом табло. Параллельно сведения фиксируются системой телеметрии, передаются на модем, подключённый к удалённому контролирующему устройству.

Технические характеристики

Характеристики	Величина
Номинальное напряжение (Uном), В	230
0,9 — 1,1
0,8 — 1,15
0 — 1,15
Базовое значение тока (Iб), А	5 или 10
Максимальное значение тока (Imax), А	60 или 80
Класс точности
Номинальное значение частоты, Гц	50
Стартовый ток (чувствительность), А, не более:
Постоянная (передаточное число) счетчиков, имп/кВт*ч	6400 или 5000 или 3200
Жидкокристаллический индикатор:
Отсчетное устройство:
Количество тарифов	1
Полная мощность, потребляемая цепью тока, В*А, не более	0,1
Активная мощность, потребляемая цепью напряжения, Вт, не более:
Полная мощность, потребляемая цепью напряжения, В*А, не более:
Габаритные размеры счетчика, мм, не более:
Масса счетчика, кг, не более	0,34
Средняя наработка до отказа, час.	220000
Нормативный срок службы, лет	30
Межповерочный интервал, лет	16
Цена, рос. руб.	от 660

Габаритные размеры счётчика – Меркурий 201

Документация прибора

Каталог счётчиков – Меркурий: Смотреть

Сертификат: Смотреть

Свидетельство: Смотреть

Описание типа: Смотреть

Гарантия на прибор

Изготовитель принимает продукцию на гарантийный ремонт, если на протяжении 3-х лет от дня установки или после 42 месяцев от даты производства произойдёт отказ, обусловленный заводским браком.

Потребитель или торговая организация, предоставляющая изделие для гарантийного обслуживания, должна приложить паспорт аппарата. Если будут выявлены следы механических повреждений или результаты неправильного подключения и эксплуатации прибора, производитель снимает с себя гарантийные обязательства.

Частота индикации

Прибор снабжён индикатором, указывающим на интенсивность расхода. В зависимости от исполнения отмечается разная цена одного импульса. Постоянная составляет 3200, 5000 или 6400 импульсов, т. е. расход 10 Вт*ч будет соответствовать для различных моделей 32-м, 50-ти или 64-м импульсам индикатора.

Преимущества прибора

Производитель предлагает продукцию со следующими достоинствами:

защитой от постороннего воздействия;
привлекательным исполнением корпуса и экрана;
компактными габаритами;
удобной установкой – в комплекте дополнительно предлагается переходной кронштейн для удобства монтажа изделия на крепёжные болты от счётчиков устаревших марок;
возможностью дистанционной передачи сведений и подключения к сторонним устройствам (для отдельных исполнений);
наличием сигнализации, извещающей об интенсивности расхода электроэнергии;
доступной ценой;
соответствием установленным государственным стандартам по точности измерения;
функцией записи основных характеристик во встроенной памяти;
энергонезависимости по причине наличия автономного питания;
долговечности и продолжительного интервала между поверками.

Разновидности счётчика

Изготовитель выпускает данную модель в шести исполнениях:

201.2 – модификация с жидкокристаллическим дисплеем, величиной постоянной – 6400 имп. за кВт*ч и величиной рабочего (предельного) электротока соответственно 5 (60) А;
201.4 – от предыдущего варианта отличают токовые параметры, составляющие 10 (80) А;
201.5 – токовые характеристики аналогичны исполнению 201.2, но вместо ЖКИ установлено роликовое механическое табло, а постоянная вдвое меньше;
201.6 – полный аналог предыдущего исполнения, с токовыми параметрами, идентичными модели 201.4;
201.7 – аналогичен модели 201.5, отличается исполнением корпуса;
201.8 – исполнение с величиной тока 5 (80) А, постоянной – 5000 имп. за кВт*ч и ЖКИ.

Характеристики разновидностей Меркурия 201

Кроме указанных особенностей все исполнения производится с классом точности 1 и 2 и компонуется в 4-х вариантах корпусов.

Замена батарейки

Автономное питание устройства установлено внутри, под основной крышкой корпуса. В зависимости от исполнения данной конструктивной детали, она снимается после выкручивания двух винтов или освобождения защёлок.

Батарея рассчитана на срок действия не менее величины межповерочного интервала, поэтому должна меняться в процессе поверки. Крышка корпуса опломбирована, поэтому у пользователя не получится самостоятельно добраться до элемента питания.

После снятия крышки старая батарейка вынимается, взамен вставляется новая, с аналогичным расположением положительного и отрицательного полюсов.

Снятие показаний

Для снятия показаний потребителю необходимо:

Снятие показаний со счётчика – Меркурий 201

Записать число (обведено синей рамкой на фото), указывающее целое значение киловатт-часов с жидкокристаллического дисплея или роликового табло (в зависимости от модификации). Дробные доли, не подлежащие учёту, отображаются справа от запятой. Для исполнений с ЖКИ их будет две, для механического табло – одна, выполненная красным цветом.
От показаний отнимаются предыдущие.
Результат умножается на стоимость одного киловатт-часа.

Можно ли сэкономить

Изделие допускает экономию электроэнергии, если потребитель разумно использует энергетические ресурсы и подключает приборы, отличающиеся экономичными показателями. Вмешательство в работу прибора не позволяет добиться эффекта снижения учтённых показателей расхода по причине надёжной конструктивной защиты, и грозит штрафными санкциями нарушителю в случае выявления данного факта.

Подключение счётчика

Перед подключением аппарата подача электричества отключается. Изделие монтируется на ДИН-рейку, снимается крышка клеммной коробки, подключаются провода, согласно схеме, представленной в паспортной документации. Дополнительно схема выполнена на крышке клемм.

Схема подключения счётчика – Меркурий 201

Для моделей с ЖКИ и модемом потребуется дополнительная настройка программного обеспечения изделия.

К выполнению работ допускается электромонтёр с группой электробезопасности от третьей и выше.

После подключения производится соответствующая запись в графе паспорта о вводе электросчётчика в эксплуатацию.

Используемые источники:

https://odinelectric.ru/equipment/obzor-elektroschetchika-merkurij-230
https://strojdvor.ru/elektrosnabzhenie/opisanie-i-vidy-schetchikov-elektroenergii-merkurij/
https://elektroschyt.ru/schetchik-merkurij-201/
https://fb.ru/article/336579/merkuriy-schetchik-elektricheskiy-harakteristiki-i-otzyivyi
https://myschetchik.ru/elektroenergii/merkurij-201

Описание устройства

Технические характеристики

Базовые и дополнительные функции

Схема подключения

Модификации

Похожие статьи

Описание счетчика
