Однорычажный смеситель: лучшие производители + инструкция по разборке крана

Картридж представляет собой сборный цилиндр из пластмассы с керамическими пластинами внутри, с тремя отверстиями снизу и штоком сверху, на который надевается рукоятка.

Принцип работы

Холодная и горячая вода поступает в 2 нижних отверстия на донышке:

После чего смешивается в глухом пазу керамической пластины (красного цвета), откуда вытекает через третье отверстие:

Как регулируется температура воды и напор?

Очень просто: «красная» пластина перекрывает отверстия холодной и горячей воды частично или полностью (вид сверху):

Детали, детали, детали

Теперь «мысленно» разберем картридж и посмотрим, как взаимодействуют его элементы.

Шток

Шток — это «продолжение» ручки смесителя. Закрепляется во втулке, упирается в отверстие в поводке.

Ось

Удерживает шток во втулке.

Втулка

Крутится вместе со штоком.

Корпус

Соединяется с донышком.

Поводок

Шток входит в паз в центре поводка и перемещает его вместе с подвижной керамической пластиной.

Подвижная керамическая пластина

Ее перемещение изменяет напор и соотношение горячей и холодной воды.

Шумогаситель

Металлическая сетка (вариант: пластиковые штырьки). Располагается в полости для смешивания.

Неподвижная керамическая пластина

«Слипается» с подвижной пластиной.

Верхняя резиновая прокладка

Обеспечивает герметичность потока между донышком и неподвижной пластиной. Фиксируется на внутренней стороне донышка.

Донышко

Нижняя резиновая прокладка

Обеспечивает герметичность потока между отверстиями в донышке и в корпусе смесителя.

Как это выглядит в реальности

А теперь разберем картридж по-настоящему и рассмотрим внимательно, как там все работает. Приведем тут разрез с рукояткой, чтобы лучше ориентироваться в деталях:

Вошли, смешались, вышли

Перед нами донышко картриджа фирмы FLUHS.

Очевидно, холодная и горячая вода входит в 2 овальных отверстия с синими прокладками, а выходит через круглое с красной прокладкой.

Снимаем донышко

Да, у этого картриджа прокладки отличаются от тех, что мы рассматривали на 3D-модели, здесь их три, и они «сквозные». Для примера, вот фото прокладки «сложной формы»:

Снимаем корпус…

Так выглядит «голый» картридж, без корпуса и донышка.

Керамическая парочка (вид сверху)

В белой пластине — 2 отверстия для входа и 1 для выхода, в черной — камера для смешивания воды.

Работа в паре

Если перевернуть пластины, можно увидеть, как работает смешивающий блок.

Кстати

Почему вода не проходит между двумя пластинами, ведь прокладок там нет?

Правильно, потому что керамика отполирована и пропитана высокотемпературной смазкой, что позволяет пластинам долгое время не истираться и очень плотно «прилипать» друг к другу, обеспечивая герметичность и лёгкость хода (наиболее высокотехнологичные образцы имеют глубокопористую структуру).

Как это крепится?

Втулка стыкуется с поводком, а поводок — с пластиной.

Не фильтр!

Что у нас тут? Металлическая сеточка в подвижной керамической пластине.

Зачастую ее принимают за фильтр, но это не так. Сетка расположена вдоль тока воды, она ничего не фильтрует и не может забиться так, чтобы вода не шла или напор заметно уменьшился.

Это шумогаситель. Вместо сетки в нем также могут быть пластмассовые штырьки, пластинки и пр. Из-за того, что в воде много воздуха, на острых кромках керамических пластин образуются пузырьки, т. н. кавитация. Она является причиной возникновения шума и преждевременного выхода из строя запорных элементов.

(Cм. также статью «Почему шумит смеситель».)

До упора

Чтобы рукоятка смесителя не крутилась вокруг себя на 360°, а имела ограниченный угол поворота, в корпусе сделаны упоры, а на втулке — выступ, который в них упирается.

Бонус

С ногами

Существует ещё один вид картриджей — т. н. «с ногами».

Снимаем донышко

Устройство такое же, как и у обычного, отличается лишь пластиковое донышко: вода из него выходит не просто в отверстие снизу, а в большую камеру:

Такая конструкция немного больше в размерах, но позволяет выбрать место для выхода воды по всему донышку или в нижней части окружающей картридж стенки. Сравните корпуса смесителей для обычного картриджа (слева) и двуногого (справа):

Диаметры

Картриджи бывают разных диаметров, в России наиболее часто встречаются 35 и 40 мм. Теоретически, чем больше диаметр, тем больше пропускная способность, а значит расход (хотя разница в 5 мм, все-таки, не так существенна).

Сквозное отверстие в пластине

Бывает, что отверстие в керамической пластине не глухое, а сквозное и глушится сверху пластиковой пластиной с резинкой. У данного двуногого картриджа как раз такой случай.

Да, обратите внимание на пластиковые штырьки, они выполняют роль шумогасителя.

Выступ «Ласточкин хвост»

В некоторых картриджах внутри корпуса имеется выступ типа «ласточкин хвост», который вставляется в паз на поводке (на фото: картридж KCG).

Поводок располагается над выходным отверстием. За счет такого дополнительного ограничителя при изменении соотношения «горячая/холодная вода» поводок вращается не вокруг оси картриджа, а вокруг оси выходного отверстия. Получается, что пластины двигаются подобно дворникам у машины.

Шаровые картриджи

Одно время некоторые производители пытались сделать действительно шаровые картриджи с основным узлом шариком из нержавейки, но сейчас в основном перешли на картриджи с керамическими пластинами, работающие по примерно одному принципу.

Резюме

Основные отличия картриджей: диаметр, наличие «ножек», разные формы пластин и способы крепления. Качество картриджа определяется наличием в нём шумогасителей, выступа типа «ласточкин хвост» и прочих деталей, а также толщиной стенок и качеством материала, из которого он изготовлен.

Картриджи, используемые фирмой Варион, выдерживают 500 000 циклов переключений.

Статьи по теме:

Замена картриджа в смесителе

Устройство шарового переключателя душ-ванна

Устройство керамического переключателя душ-ванна

Устройство керамической кран-буксы

Устройство резиновой кран-буксы

У большинства из нас на кухне и в ванной установлен однорычажный картриджный смеситель. Картридж – это главная деталь крана, которая отвечает за открытие, закрытие, поворот излива, перекрытие виды, степень интенсивности струи и т.д. Поэтому, как только появляются какие-то неполадки в его работе, необходим ремонт картриджа смесителя. Картридж исполняет роль запорной арматуры, однако и это деталь может дать течь или выйти из строя по другой причине. Тогда его придется поменять.

Разновидности картриджей и принцип действия

Так как кран является завершающей деталью в системе разводки, то перепады напора воды пагубно влияют на их подвижную часть. Картриджи, которые отвечают за подачу жидкости определенной температуры, страдают в первую очередь. Поэтому им так часто необходим ремонт. Сайт «Сантехник Портал» расскажет, как осуществить ремонт кухонного крана, но сначала нужно выяснить важные детали.

Прежде всего, стоит сказать, что существует два вида картриджей для смесителя:

• шаровый;
• дисковый с металлокерамическими пластинами.

Обе разновидности этих картриджей применяются в смесителях с одним рычагом.

Модель с использованием керамических вставок получила большее распространение, хотя качество и срок службы шарового аналога не хуже.

Главный элемент шарового картриджа – полый шар с тремя отверстиями: два снизу и одно сверху. Вода смешивается именно внутри шара при повороте рычага. Он плотно помещается на два резиновых «седла» с отверстиями, через которые поступает холодная и горячая вода. Благодаря напору воды, протечка возможна только в случае механической помехи.

В дисковом картридже вода по трубам поступает в самое сердце смесителя, перемешивается там и потом уже оказывается в изливе. Металлокерамические диски регулируют температуру и напор струи воды на выходе. Рычаг крана приводит в движение верхний диск. Когда его выступы плотно прилегают к отверстию нижнего диска, то поток жидкости перекрывается. Если верхний диск едва прикрывает нижний, то вода начинает течь: чем больше зазор, тем больше напор.

При этом, температура воды зависит от степени перекрытия верхним диском доступа холодному и горячему потокам.

Так как второй тип кухонного смесителя с картриджем пользуется большей популярностью, то далее более детально остановимся именно на нем.

Строение картриджного дискового смесителя

Данная модель смесителя с картриджем хороша тем, что их легко отремонтировать или заменить в случае невозможности починки.

Строение однорычажных дисковых картриджей с керамическим пластинами не отличается сложностью. Сверху-вниз:

1. Переключатель с фиксирующим винтом.
2. Стопорная (прижимная) гайка.
3. Картридж. В нем происходит смешивание потоков воды, это же устройство перекрывает воду.
4. Корпус смесителя, в котором имеется «посадочное» место под картридж.
5. Крепления, шпильки и прокладки для обеспечения герметичности.
6. Излив (гусак). Может быть отдельной частью — в поворотных моделях для кухни или частью корпуса — для моек в ванной.
7. Если излив отдельный, снизу еще устанавливаются прокладки и есть еще часть корпуса.

Недостаток дискового картриджа для однорычажного смесителя заключается в высокой требовательности к качеству воды. Если между пластинки попадет даже незначительный посторонний фрагмент, то кран даст течь или вовсе перестанет функционировать. К тому же, настроить необходимую температуру порой бывает очень непросто.

Течет кран с картриджем? – замена!

Если смеситель течет, то нужно подтянуть гайки, если эта мера очевидно не помогает, то нужно поменять… А вот что поменять, зависит от причины поломки.

Ситуация 1:

В картриджном смесителе ванной комнаты появилась течь. Разобрал, заменил картридж (35 мм., без ножек) — проблема решилась.

Вывод: Действительно был не исправен картридж, и его замена решила проблему.

Ситуация 2:

На кухне начал протекать (прокапывать) кран (однорычажный смеситель). Когда снимал рычаг сверху старый картридж был полностью залит водой. Ну, понятно, старый картридж протекал. Однако после приобретения нового картриджа и установки, смеситель прокапывать перестал и ради интереса я решил снять рычаг и заглянуть не протекает ли картридж под рычагом.

Заглянул и увидел, что там вода. картридж обратно в магазин, купил новый. Проверил — тоже самое. Короче таким образом испытал 4 картриджа – результат тот же. При чем, если смесителем не пользуешься — все в порядке. Начинаешь включать/ регулировать/ выключать воду, под рычагом постепенно проступает вода. Нормально ли это? Как устранить проблему?

Ответ сайта «Сантехник Портал»: Конечно, вам могла попасть бракованная деталь, но не 4 штуки подряд! Проблема, скорее всего, заключается в самом смесителе. Необходимо поменять кран.

Вывод: Если четвертый картридж подряд дает протечку, то нужна замена смесителя.

Ситуация 3:

Картридж в смесителе в ванной начал подтекать. Менял деталь, но наружу все равно просачивается пару капель и слой воды 1-2 мм присутствует всегда. Проблема проявляется именно на рычагах картриджей. Я думал, что пережимаю латунную гайку, которая сверху фиксирует картридж. Но даже пробовал зажимать ее очень слабо все равно вода проступала. Как отремонтировать кран?

Ответ сайта «Сантехник Портал»: Если бы проблема была в картридже, то его замена решила бы проблему, значит проблема в смесителе. После длительной эксплуатации есть большая вероятность что в седле крана образовались микрораковины. Его придется заменить, а старый картридж, кстати, мог быть рабочим. Надо было попытаться отрегулировать прилегание металокерамических пластинок фиксирующим винтом.

Вывод: Если регуляция пластинок не решает проблему небольшой протечки, то возможно истерлось седло картриджа. Стоит заменить деталь. Если картридж новый, а небольшая течь все равно есть, то необходимо поменять кран.

Таким образом, изучив все три ситуации становится понятно, что если кран течет, и регулировка пластинок результата не дает, то нужна замена либо картриджа, либо всего смесителя. В любом случае – протечка однорычажного крана – плохой признак.

Вместо замены деталей, ремонт смесителя с дисковым картриджем иногда заключается в переборке и очищении уплотнительных колец, на которых скапливается грязь и мусор, откладываются соли. Чтобы устранить протечку, смеситель нужно разобрать, все элементы протереть мыльной теплой водой от загрязнений, ополоснуть, просушить и снова собрать. Если данные меры не помогли, то от замены никуда не деться.

Как разобрать кран и поменять картридж?

Давайте выясним, как правильно разобрать смеситель и как заменить картридж. Прежде всего, нужно перекрыть воду, а далее следовать такому плану:

1. Снять декоративную заглушку, которая находится на рычаге. Ее просто поддеть отверткой.
2. За ней находится крепежный винт. Его нужно открутить при помощи шестигранного ключа и вынуть.
3. Теперь рычаг переключения надо потянуть вверх.
4. Затем на корпус накручена или просто установлена декоративная шайба. Ее нужно снять.
5. Открутить прижимную гайку. Она имеет большой диаметр, так что может понадобиться разводной ключ или набор рожковых.
6. Далее необходимо вынуть картридж и осмотреть его.
7. Ниже располагаются прокладки, крепления и шпильки. Надо точно запомнить порядок их укладки. Порой имеет значение даже какой стороной они уложены. Потому при разборке будьте внимательны.
8. Смеситель с картриджем разобран. Деталей не так много. Основная рабочая часть — картридж. В нем, внутри, и происходит смешение.

На самом картридже имеется уплотнительная прокладка — резиновое седло в нижней части, которое обеспечивает плотное прилегание к корпусу. Со временем резина теряет эластичность, начинает сочиться вода. Если проблема заключается в этом, то можно попытаться это кольцо очистить от солей и отложений, которые на нем образовались. Очищенную деталь поставить на место и проверить работу. Если течь не прекратилась, придется менять.

Картриджи для смесителей выпускаются различных диаметров с разным расположением входов и выходов в нижней его части. Поэтому, при необходимости его замены, нужно разобрать кран, снять деталь и вместе с ней подобрать абсолютно идентичную модель. Затем картридж нужно установить в корпус, слегка провернуть, пока не появится ощущение, что он «сел» на место. Далее необходимо собрать смеситель в обратном порядке.

В первую очередь нужно установить прижимную гайку и сразу же можно проверить работу новой детали. Для этого надо включить воду, штоком отрегулировать температуру и напор. Чтобы было удобнее, на шток можно надеть ручку. Если все нормально, продолжить сборку.

Смеситель работает туго? – смазать движущиеся детали!

Ситуация 4:

После двух месяцев пользования начал поскрипывать и заедать картридж в кухонном смесителе. Первый картридж простоял год и был выкинут на помойку. Вот такая вода…

Вместе со вторым картриджем была куплена смазка. Пробовал намазать части керамических шайб, которые видны во входных отверстиях для горячей и холодной воды, но похоже, что между шайбами практически ничего не попало. После моих манипуляций стал вращаться полегче, но все равно чувствуется напряжение. Подскажите, пожалуйста, как правильно применить смазку?

Ответ сайта «Сантехник Портал»:

• Во-первых, если у вас такая вода, которая за год приводит в негодность сантехнические детали, то советуем вам установить фильтр на вход.
• Во-вторых, проблема может заключаться не в отсутствии смазки, а в давлении. Установите редуктор, и будет вам счастье.
• В-третьих, керамические пластины смазывать особого смысла нет. Смазывать нужно все остальные движущиеся детали – их вода не касается. Возможно заклинила кран-букса. Разотрите смазку по трущимся-вертящимся деталям.

Вывод: Если кран через время начинает туго поворачиваться, то нужно смазать все трущиеся и вертящиеся детали. Не лишним будет установить редуктор и фильтр на вход.

Какую смазку для картриджа выбрать?

Проблему тугого функционирования смесителя решает извлечение керамического картриджа и покрытие смазкой дисков внутри.

Разберем, какие виды смазывающих составов лучше и что они собой представляют:

Циатим-221 – пластичный состав, сделанный по ГОСТу. Прекрасно подходит, как для металлических деталей, так резиновых, пластиковых, керамических, а также для узлов трения. Этой смазкой часто обрабатывают не только смесители, но и подшипники в электромашинах и агрегатные подшипники в летательных аппаратах.

Консистенция Циатим-221 такая, что она не растворяется в воде. Стойкий химический состав – обеспечивает хорошее смазочное качество, даже при давлении 600Па не смывается. Температурные перепады от -60 до +150 градусов также не принесут составу вреда.

Благодаря своим характеристикам, Циатим-221 очень востребована, поэтому ее приобрести весьма проблематично, и продавцы предлагают менее эффективный аналог – Циатим-201.

Силиконовая смазка. Данный состав используется для заполнения пространства между пластинами керамического картриджа – в промежутке слишком малое расстояние, и без смазки невозможно даже сместить ручку с места. Этот расходный материал смягчает оборот рычага и позволяет свободно его крутить. Если чувствуется, что рычаг будто залипает при поворотах, значит нужно обновить силиконовую смазку.

Силиконовая смазка представляет собой пасту белого цвета, полупрозрачная. Ни в коем случае не перепутайте с силиконовым герметиком, иначе кран придется выкинуть. Одного применения пасты должно хватить на 50 000 оборотов рычага. Продается, как правило, в магазинах автозапчастей и на авторынках. Цена 8-10 долларов.

При нанесении силиконовой смазки на верхнюю пластину картридж для удобства нужно держать вверх ногами, но учтите, что в таком положении это будет нижняя пластина – в отверстия заливать ее не надо. Далее необходимо равномерно распределить, для этого прокрутите шток в картридже. Если необходимо, можно нанести еще немного.

Если после нанесения состава между пластинами все же будет попадать песок или ржавчина, тогда нужно купить новый картридж.

RAVAK – тефлоновая смазка. Она также не растворяется в воде, однако с течением времени вымывается, поэтому частота необходимости смазывания деталей повышается.

Но благодаря списку достоинств, тефлоновая смазка пользуется спросом у потребителей:

• большой диапазон температур – выдерживает там, где другие отказывают;
• достаточно нанести одну каплю, на лицо – эргономичность;
• ее свойство не позволяет ей желтеть со временем, как это обычно бывает с пастами;
• ею можно также смазывать петли дверей и душевые уголки, планеры душевой кабинки, дверные ручки.

Данная информация поможет вам выбрать и применить смазку для смесителя правильно, чтобы продлить работу сантехнических приборов.

Практические советы

Как вы уже убедились, на срок эксплуатации картриджей большое влияние оказывает качество воды, ее жесткость и наличие жестких примесей – мусора, песка, ржавчины и т.д.

Осадок, налет и наличие посторонних частиц изнашивают пластины и сальники, что затрудняет работу рычага, приводит к появлению течи или к «передавливанию», когда горячий поток избыточным давлением вытесняет холодный поток через образовавшиеся в кране щели.

Специалисты настоятельно рекомендуют выяснить состав воды и примесей в ней и, если нужно, включить в схему разводки водоснабжения очищающий фильтр на вход.

Износ также зависит от качества приобретаемых изделий. Сильно экономить не стоит, так как это может в итоге вылиться в гораздо большие траты не только на ремонт картриджа смесителя, но и ванной или кухни у себя и соседей.

При оборудовании кухонных раковин и душевых кабин наибольшее распространение получили однорычажные смесители. Они просты в монтаже и удобны в применении. Главным функциональным механизмом таких моделей является картридж, ресурс которого ограничен.

Новый картридж вместо изношенного можно поставить своими руками. Мы расскажем, какие этапы включает замена картриджа в смесителе, какие нюансы следует учесть при ремонте кранового оборудования. Наши рекомендации и пошаговые инструкции помогут отлично починить прибор.

Виды картриджей для смесителей

Главное предназначение картриджа – смешивать горячие и холодные потоки воды, а также регулировать интенсивность их подачи, обеспечивая бесперебойную работу сантехнического оборудования.

При оборудовании однорычажных смесителей применяют два типа устройств: шаровые и дисковые. По срокам эксплуатации они приблизительно равны. Но все же основная масса смесителей для бытового применения оборудована механизмами дискового исполнения.

В случае поломки главного функционального механизма сантехнического прибора следует как можно быстрее произвести в смесителе замену картриджа

Это обусловлено тем, что в правовой плоскости с производством керамических дисковых механизмов дело обстоит гораздо проще. Лицензию на изготовление шаровых типов устройств имеют далеко не все производители. Чтобы не платить за право выпуска, компаниям проще штамповать востребованные на рынке дисковые устройства.

Стальные устройства шарового исполнения

Конструкция шарового джойстика представляет собой запорный элемент в виде полого стального шара, оснащенного тремя сообщающимися между собой отверстиями: двумя входными и одним выходным.

Полый элемент, посаженный в картриджную гильзу, выполненную из высокопрочной резины, с передаточным механизмом соединяется с помощью рычага

Температура и напор потока задается в зависимости от положения отверстий входных патрубков и полостей шара. Чем больше площадь совмещения, тем сильнее поток.

При повороте или наклоне рычага стенки шара перекрывают одно или оба отверстия, давая возможность потокам из патрубков с горячей или холодной водой попадать и перемешиваться внутри полостей запорного элемента.

Главный недостаток шаровых устройств – уязвимость к отложениям, которые образуются и скапливаюся внутри них в процессе эксплуатации. Они ухудшают плавность нажима механизма, провоцируя выведение из строя джойстика.

В конструкции большинства моделей шар и седло помещены в единый корпус картриджа, но встречаются и варианты, где основание прикреплено непосредственно к внутренним стенкам крана

Исходя из диаметра, высоты и посадочной части эти типы устройств на рынке представлены в большом ассортименте. Поэтому при смене картриджа на смесителе важно подбирать и устанавливать полностью идентичную запчасть.

Чтобы уберечь себя от ошибок при выборе, приводящих к незапланированным растратам, покупая новую «сердцевину», желательно для образца взять с собой отработанную старую.

Дисковые «сердцевины» из керамических пластин

Дисковые картриджи оснащены двумя гладкими и плотно прилегающими друг к другу пластинами, выполненными из металлокерамики. Нижняя пластина надежно зафиксирована в «сердцевине», а подвижная верхняя соединена с управляющим стержнем, за счет чего свободно вращается вокруг своей оси.

В устройствах цилиндрического типа потоки воды перемешиваются за счет смещения дисков относительно друг друга, в результате чего отверстия полностью либо же частично перекрываются

В полости для смешивания располагается металлическая сетка, основное предназначение которой – подавлять шум. В некоторых моделях роль шумогасителя выполняют фигурные выступы.

Основой для фиксации самой ручки однорычажного устройства выступает шток. Он прикрепляется на верхнем керамическом диске, при необходимости может сниматься.

Регулировка напора воды в цилиндрических «сердцевинах» осуществляется за счет перемещения верхней пластины. Она оснащена выступами и впадинами, которые закрывают отверстия нижнего диска. Чем больше закрыты отверстия, тем слабее напор.

При заданном положении рычага впадины и выступы «сердцевины» плотно совмещаются, в результате чего полностью блокируется подача воды из крана

Чтобы повысить герметичность конструкции у большинства моделей в нижней части механизма установлены резиновые прокладки. Для продления срока «жизни» керамических элементов предусмотрено наличие металлической сеточки. Она выполняет роль фильтра грубой очистки.

Аналогичное устройство у картриджей для душевых кабинок. Рекомендуем ознакомиться с конструкцией и особенностями их ремонта.

Популярные размеры картриджей

При покупке сменного элемента важно уделять внимание не только его форме, но и расположению отверстий под шток. Типоразмеры сменных картриджей стандартизованы для каждой модели смесителей.

У сантехнического оборудования торговых марок «Hansgrohe» и «Blanco» запорные устройства могут существенно отличаться даже в зависимости от типа установленного крана

Большинство производителей однорычажных смесителей используют в сборке картриджи размерами 28 мм, 32 мм и 35 мм. В изделиях торговых марок «Kaiser» и «Grohe» часто можно встретить функциональные механизмы размерами 40 мм и 46 мм.

К числу наиболее часто покупаемых относят изделия диаметром в 40 мм. Они обозначаются маркировкой d40. Помимо стандартных размеров во многих оригинальных моделях нередко установлены комплектующие размерами 18 мм, 20 мм и 22 мм.

Диаметр изделия серьезное влияние на эксплуатационные параметры смесителя не оказывает, все дело в габаритах и форме сантехнического оборудования

Приобретая картридж, уточните, предусмотрен ли возврат продукции и есть ли гарантия на него. Учитывайте, что в случае, если устройство не подойдет, его возврат или замену в магазине можно осуществить не позднее двух недель с момента покупки.

Распространенные причины поломок

Проблемы, возникающие в процессе эксплуатации устройств обоих типов, как правило, связаны с износом подвижных элементов. Причинами этому могут служить некачественные материалы, используемые при изготовлении, механические повреждения оборудования и воздействие гидроударов, создающих чрезмерные нагрузки на элементы «сердцевины».

Ключевой причиной выхода из строя рабочей части как дискового, так и шарового механизма является низкое качество водопроводной воды, подаваемой центральной системой

В условиях износившихся и устаревших водопроводных систем среднестатистический картридж способен прослужить не более 4-6 лет.

О том, что его необходимо заменить, укажут такие признаки:

• ход рычага стал менее плавным (с заеданиями либо же рывками);
• затруднительно регулировать напор водного потока;
• потоки воды не перемешиваются, независимо от положения ручки крана;
• вода даже при закрытом положении крана продолжает сбегать струйкой.

О выходе из строя механизма может указывать и обратная ситуация, когда при статическом положении рычага потоки воды самопроизвольно меняют температуру.

Протечка оборудования, при которой прокладки остаются неповрежденными, скорее всего, свидетельствует о том, что лопнул пластиковый корпус механизма

Стоимость картриджа для смесителя является незначительной величиной в сравнении с ценой самого сантехнического оборудования. Периодическая замена этого элемента является экономически выгодным мероприятием, реализовать которое можно собственными силами, без привлечения сантехнических работников.

Технология замены дискового картриджа

Практически все однорычажные краны картриджного типа схожи по своему строению. Как правило, они представляют собой единую конструкцию, помещенную в металлический либо же пластиковый корпус. Описанная ниже технология замены устройства подойдет для каждого из них.

При ремонте картриджных смесителей заменять «сердцевину» лучше целиком, а не разбирать ее на составные части, поскольку отдельные элементы для практически одноразовых устройств найти в продаже довольно проблематично.

Кратко с процедурой замены ознакомит следующая фото-галерея:

Галерея изображенийПодцепив отверткой край пластиковой заглушки, окрашенной в синий и красный цвет для обозначения температуры потоков, извлекаем ееПод колпачком расположен винт, который удерживает рычаг шарнирного смесителя. Выкручиваем его, чтобы снять ручкуСнимаем рукоятку, закрывающую картридж. Заодно осматриваем ее с внутренней стороны на предмет повреждений и очищаем от кальция и ржавого налетаСнимаем конусообразную деталь, обеспечивающую плавное проворачивание рукоятки. Аккуратно действуем, т.к. этот элемент обычно выполнен из пластика, хоть и имитирует металлСвинчиваем латунную гайку, которая была закрыта конусообразной деталью. Именно эта гайка удерживает рабочий механизм смесителя — картриджИзвлекаем картридж из посадочного гнезда. Одновременно с тем осматриваем все разобранные детали, удаляем органический и минеральный налет, снимаем ржавчинуС извлеченным из смесителя картриджем идем в магазин, чтобы подобрать там точно такой же механизм для заменыВ посадочное место предыдущего картриджа ставим новый механизм и собираем дисковый шарнирный смеситель в обратном порядкеШаг 1: Извлечение колпачкаШаг 2: Выкручивание крепления рукояткиШаг 3: Удаление рукоятки смесителяШаг 4: Удаление конусообразной деталиШаг 5: Отвинчивание латунной крепежной гайкиШаг 6: Извлечение картриджа из посадочного местаШаг 7: Покупка нового картриджа для заменыШаг 8: Обратная сборка сантехнического устройства

Как поменять самому картридж в смесителе кухонного крана или душевой кабины, разберем поэтапно. Весь процесс даже у новичка занимает от силы 30 минут.

Выбор необходимых инструментов

Помимо приобретения нового картриджа следует заранее подготовить инструменты с тем, чтобы не отвлекаться на их поиски в процессе работы.

Для проведения ремонтных работ потребуются:

• газовый и разводной ключ;
• отвертка с прямым шлицем;
• пассатижи;
• плоскогубцы с узкой рабочей частью.

При разборке некоторых видов смесителей может потребоваться шестигранник. Для удаления застарелых известковых отложений пригодится специальная очищающая жидкость типа WD-40.

Автомобильная жидкость WD-40 способна растворять и вытеснять грязь, ржавчину и известковый налет, значительно упрощая разборку «сросшихся» частей механизма

Для удаления загрязнений с посадочного места смесителя заранее подготовьте чистую ветошь или отрез хлопчатобумажной ткани.

Последовательность разборки устройства

Перед тем как заменить дисковый картридж в смесителе, чтобы предупредить затопление, перекрывают входные вентили с горячей и холодной водой. Чтобы убедиться в отсутствии воды в системе, поворачивают рычаг смесителя.

Разборку устройства выполняют в такой последовательности:

1. С помощью шлицевой отвертки на передней части крана снимают заглушку, на которой расположен маркер горячей и холодной воды.
2. Посредством шестигранника или тонкой отвертки откручивают стопорный винт, расположенный под заглушкой. Он соединяет ручку с управляющим стержнем.
3. Демонтируют со штока поворотный рычаг. Обычно этот этап не вызывает сложностей, но иногда приходится прилагать небольшие усилия.
4. Удаляют хромированное декоративное кольцо, выполняющее роль защитного чехла.
5. С помощью гаечного ключа или плоскогубцев с узкой рабочей частью откручивают прижимную латунную гайку, удерживающую керамический картридж.
6. Извлекают неисправный картридж, слегка потянув его на себя, либо же аккуратно покачивая из стороны в сторону.

Если гайка, удерживающая керамический картридж, «срослась» с устройством, обработайте ее жидкостью WD-40. Смочив заржавевшую гайку «вэдешкой», уже через несколько минут вы сможете ее без особого труда открутить и извлечь из гнезда.

При откручивании хромированного декоративного колпачка и в процессе демонтажа фиксирующей картридж гайки не стоит прилагать чрезмерных усилий, дабы не повредить оборудование

Некоторые специалисты рекомендуют при разборке «накипевшего» смесителя задействовать метод прогрева устройства. Для этого резьбу прогревают баллончиком, дающим открытый источник огня, или газовой горелкой.

Но стоит учитывать, что такой способ способен повредить эксцентрик, а потому представляет опасность для оборудования.

Тонкости установки картриджа

Извлеченный картридж внимательно осматривают на предмет обнаружения трещин и других неисправностей. Если таковые обнаружены, отправляются в магазин, не забыв прихватить с собой вышедший из строя элемент.

Купив новый картридж взамен извлеченной дефектной части, приступают его установке. Перед монтажом нового узла необходимо тщательно прочистить посадочное место от скопившейся в нем ржавчины и грязи заранее подготовленными отрезами ткани. Если пренебречь этим этапом, то скопившиеся на дне отложения не дадут герметично установить новое устройство.

При монтаже картриджа на посадочное место важно следить, чтобы выступы устройства и углубления в корпусе смесителя полностью совпадали. При несоблюдении этого условия велика вероятность, что в момент включения смесителя оборудование станет подтекать.

О том, что выступы картриджа попали в пазы корпуса смесителя, укажет характерный щелчок, если же такового не последовало – необходимо приложить чуть больше усилий

После того, как неисправный элемент заменен на новый, конструкцию собирают в обратной последовательности:

1. Сначала наживляют, а затем закручивают плоскогубцами крепежную гайку.
2. Монтируют на прежнее место защитный чехол.
3. Устанавливают ручку и привинчивают ее.
4. Затягивают стопорящий винт.
5. Помещают декоративную заглушку на прежнее место.

После завершения сборки остается только проверить работоспособность смесителя. Для этого необходимо возобновить подачу воды и включить смеситель, постепенно отводя ручку и наблюдая, возникает ли течь. Если таковая обнаружена, придется повторно перекрыть воду и исправить все недочеты.

Бывают ситуации когда замена «сердцевины» не дает желаемого результата. Кран продолжает прокапывать. В этом случае причина может скрываться в уплотнительной прокладке. Ее основное предназначение – герметизировать стык между механизмом и дном смесителя.

Поскольку прокладка очень тонкая, то даже незначительное проявление коррозии на корпусе не позволит ей максимально плотно прилегать к поверхности

Единственный выход из этой ситуации – разобрать устройство и заменить прокладку.

Как заменить шаровой механизм?

Большинство этапов по смене шарового картриджа в смесителе аналогично тем, что описаны при ремонте дисковых устройств.

Галерея изображенийДля того чтобы получить доступ к гильзе с рабочим шариком, нужно снять рычаг. С этой целью удаляем пластиковую заглушку, расположенную под ручкойОтвинчиваем винт, находящийся под пластиковой заглушкойПодцепив рычаг отверткой, стараясь не повредить хромированное покрытие, снимаем рычаг: получаем доступ к шаровому рабочему механизмуМеняем испорченную гильзу с вращающимся в ней шариком на новый механизм и производим сборку в обратном порядкеШаг 1: Извлечение пластиковой заглушкиШаг 2: Выкручивание удерживающего ручку винтаШаг 3: Демонтаж рычага шарнирного смесителяШаг 4: Замена поврежденного механизма на новый

Основные этапы замены шарового механизма:

1. На рычаге крана снимают, поддев отверткой, декоративную пластиковую накладку.
2. Расположенный под накладкой стопорный винт в зависимости от конфигурации головки откручивают шестигранником или крестовой отверткой.
3. Снимают рычаг смесителя.
4. Расположенную под рычагом накладку, зафиксированную на корпусе крана посредством резьбового соединения, откручивают разводным ключом.
5. С помощью плоскогубцев, имеющих узкую рабочую часть, за шток извлекают шаровой клапан.
6. Осматривают резиновое седло картриджа и в случае обнаружения дефектов заменяют его на новое.
7. Извлекают шар и осматривают на предмет обнаружения дефектов поверхности. Никаких наплывов быть не должно. Полости в шарике прочищают ветошью от скопившегося мусора.
8. Заменяют резиновые прокладки и собирают конструкцию в обратной последовательности.

В дальнейшем, чтобы защитить сантехническое оборудование от преждевременного выхода из строя, на вводе холодной и горячей воды стоит установить фильтры грубой очистки.

Хоть во многих современных смесителях зачастую уже встроена система фильтрации, монтаж дополнительного барьера для присутствующих в воде крупных элементов никогда не помешает.

Если выполнение нехитрых ремонтных операций не привело к желаемым результатам, придется идти в магазин за новым прибором. С шагами установки нового смесителя ознакомит представленная нами статья.

Выводы и полезное видео по теме

Несколько полезных советов по ремонту смесителей своими руками.

Видео #1. Как правильно разобрать смеситель и ликвидировать течь:

Видео #2. Пример замены картриджа на китайском смесителе и знакомство с распространенными поломками:

Смена картриджей в смесителях, установленных на кухонных мойках и в душевых кабинах, практически ничем не отличается. Но если ваш смеситель имеет более сложную конструкцию и оснащен сенсорами и терморегуляторами, работу по замене функциональных элементов стоит поручить профессионалам.

Хотите поделиться известными только вам нюансами замены картриджа или рассказать о ремонте однорычажного смесителя, выполненном собственноручно? Пишите, пожалуйста, в блоке, расположенном ниже. Здесь же вы можете задать вопросы и разместить фото по теме статьи.

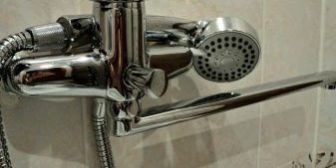

Ванная комната в наше время – это сложный комплекс самых разных устройств, сантехнических соединений и узлов. Что касается смесителей, их может быть и два, и три – все зависит от того, сколько и чего установлено в санузле. Любая техника имеет свойство иногда ломаться, и смесители – не исключение, поэтому необходимо знать, что делать в этих случаях. Обладая подробной информацией и алгоритмом действий, можно легко устранить мелкие неисправности своими руками.

Виды: особенности конструкции

В каждой современной ванной комнате обязательно есть смеситель. Замена приема ванны бодрящим душем существенно экономит расход воды. Иногда смеситель выходит из строя, тогда требуется ремонт или приобретение новых узлов.

Смеситель – это одно из основных устройств в ванной комнате, он есть и в ванной, и в душевой кабине, и в раковине, если она установлена отдельно. С помощью этого узла можно регулировать как напор воды, так и ее температуру.

Смеситель бывают следующих типов:

• вентильный;
• однорычажный.

Первый включает в себя два вентиля, которые с помощью вращения позволяют добиваться нужного тока воды и ее температуры. Устроен подобный узел просто, при необходимости он легко разбирается и ремонтируется. При работах важно соблюдать рекомендуемую последовательность операций, это лучшая гарантия того, что не останется лишних деталей после сборки.

Регулировка воды посредством второго типа заключается в том, что рычаг поднимается по направлению вверх и поворачивается в сторону. Внутри такой конструкции расположен большой шар, обладающий специальными прорезями и контактирующий с рычагом.

Через такие прорези поступает вода с разными температурами и смешивается. Напор воды регулируется изменением угла поворота рычага.

У модели с керамическим картриджем две пластины, которые контактируют одна с другой. Пластины смещаются относительно друг друга, когда рычаг меняет местоположение. Благодаря этому холодная и горячая вода могут смешиваться.

Буксовый кран надежно защищен уплотнителями, которые могут быть:

• керамическими;
• резиновыми.

Узлы вентильной головки можно менять. Буксовый кран в свою очередь может состоять:

• из тройников;
• из патрубков.

Тройник соединяет несколько труб, второй тип подключается с помощью особой разводки.

Рычажный смеситель пользуется большой популярностью, его основные достоинства:

1. простота в эксплуатации;
2. надежность;
3. выглядит эстетически привлекательно;
4. удобство монтажа.

Схема устройства подобных конструкций несложная; к сожалению, ремонтировать их не представляется, возможным – корпус спроектирован таким образом, что разобрать его нельзя.

Типы переключателей

Переключатели от крана к душу могут быть следующих видов:

1. пробковые;
2. кнопочные устройства;
3. картриджного вида.
4. золотниковые.

Самые распространенные и простые – это переключатели картриджного типа. Их основная поломка – это износ резинового кольца между корпусом и рычагом переключения. Резина прокладки находится в среде, в которой имеется как повышенная влажность, так и механические нагрузки. Разрушение прокладки – это лишь вопрос времени. Устранить неисправность не представляет большого труда, для этого следует разобрать устройство и заменить прокладку.

Что необходимо сделать, чтобы отремонтировать кран:

• перекрыть поступление воды;
• отсоединить рычаг от смесителя;
• открутить винт от переключателя;
• демонтировать переключатель;
• инсталлировать новое кольцо;
• на резьбу в несколько слоев намотать ленту ФУМ;
• рычаг поставить на место, винт закрутить.

Часто встречается в золотниковых переключателях поломка гайки, она закрепляет переключатель в самом душе. Подобные инциденты бывают, когда материалы, из которых сделан смеситель, изготовлены из дешевого материала силумин.

Рекомендуется покупать гайки и метизы, сделанные из твердых сплавов:

• латунь;
• бронза.

Подобная неисправность устраняется следующим образом:

• разбирается смеситель;
• шланг откручивается от душа;
• выкручивается нижняя гайка.

В случае, если гайка вышла из строя по причине износа резьбы, то ее следует поменять на аналог из более качественного материала. После обработки наждачной бумагой устройство собирается, смазывается солидолом и ставится на место.

Поломки и их причины

Нередко в местах переключения возникают поломки по иным причинам:

• выход из строя кнопки;
• прохождение воды одновременно в кран и душевой шланг;
• выход из строя механизма, управляющего поступлением воды;
• истирание прокладок в самом кнопочном переключателе.

Устранить протекание возможно при смене резиновых колец. Кнопочный переключатель ломается по причине выхода из строя металлической пружины, которую следует заменить.

Если возникает уменьшение напора воды в кранах двухвентильного типа, то вполне возможно, что виной тому засорившийся аэратор, его следует почистить. Также возможен выход из строя золотников, которые отвечают за поток воды, поступающей в кран и душ.

Подобные узлы у добросовестных производителей рассчитаны на долгий срок службы, поэтому рекомендуется покупать сантехнические устройства на торговых площадках, обладающих хорошей репутацией. Каждая единица товара всегда должна сопровождаться подлинными сертификатами качества и гарантийными обязательствами.

Устранение неисправностей

Для того, чтобы отремонтировать поломки, следует воспользоваться услугами мастеров с практическим опытом работы. В этом случае неплохо иметь определенные представления о том, как устроены смесители, и каких видов они бывают.

Любой смеситель состоит из нескольких узлов:

• корпус;
• резиновые прокладки;
• кран-букса;
• декоративные элементы;
• вентили;
• золотник;
• переходник;
• кривошип.

Чаще всего встречаются неисправности в виде протекания, они бывают:

• под гусаком;
• под рычагом смесителя;
• под вентилем смесителя с двумя клапанами;
• в точках соединения шланга и душа.
• под гайкой крепления вода может подтекать из-за износа прокладки.

В этом случае ремонт можно провести своими руками, здесь не требуется квалификация слесаря-сантехника.

Часто неисправности без труда можно устранить с помощью замены изношенного кольца на новое из партонита. При накручивании гусака следует обязательно прокладывать ленту ФУМ, чтобы зазоры были лучше уплотнены. Протекание в рычажном смесителе возникает, когда ломается сам картридж. Подобная неисправность устранима, если поменять картридж. Он может быть разных размеров, это зависит от производителя. При покупке нового картриджа целесообразно брать с собой вышедший из строя, их соответствие должно быть 100%.

Из-под рычага протекание ликвидируется таким образом:

• сначала снимается заглушка, которая размечена красно-синим маркером на ручке;
• откручивается крепежный болт;
• снимается рычаг;
• картридж меняется;
• смеситель вновь собирается.

Протекание в двухвентильной конструкции случается в большинстве случаев по причине выхода из строя некерамического буксового крана; в этом случае рекомендуется проводить замену буксы. Также нередко встречается в таком типе устройств износ резиновых или силиконовых прокладок. Чтобы определить поломку, узел разбирается (если он керамический).

Далее процесс ремонта происходит следующим образом:

• с вентиля снимается заглушка;
• выкручивается болт;
• удаляется заглушка;
• выкручивается вентиль;
• демонтируется кран букса;
• находятся причины неисправности.

Далее узел вновь собирается, при этом устанавливаются новые прокладки. Если вода подтекает в местах стыка душевого шланга, причиной является износ прокладок.

Ремонтировать следует таким образом:

• выкручивают крепежные гайки;
• меняют прокладки;
• резьба укрепляется лентой ФУМ;
• все элементы собирают вновь в прежнем порядке.
• чаще всего возникают проблемы у классических двухвентильных смесителей для ванны. Они могут иметь подвижный излив, быть круглой или плоской конфигурации. Неисправности возникают в большинстве случаев из-за износа прокладок, располагающихся под гайкой крепления. Причина всегда одна: слишком жесткая вода.

Причины неисправностей бесконтактных смесителей

Причина здесь только одна, ведь этот тип смесителей считается самым надежным: отсутствуют узлы, подвергающиеся механическим нагрузкам.

Производители предоставляют гарантии на эти устройства не менее чем на пять лет.

Ремонтировать бесконтактные смесители всегда непростая задача. Поломки в них чаще всего происходят из-за выхода из строя датчиков, отвечающих за поступление воды. Самостоятельно устранить такого рода неполадку сложно, разумнее будет делегировать эту работу специалисту.

Велика вероятность, что причиной выхода из строя смесителя может быть слишком жесткая вода, в которой присутствует избыточное количество солей железа.

Наиболее распространенные поломки:

• струя воды очень тонкая. Самая простая неисправность, которую легко устранить. Чаще всего подобное наблюдается, когда выходит из строя аэратор, это – специальное устройства на конце излива. Делается аэратор обычно из металла или пластмассы;
• переключение режимов поступления воды происходит с трудом. В этом случае ремонтируется механизм переключения.

Полезные советы

• К сердечникам подходят как керамические прокладки, так и резиновые, по мере надобности их можно менять. Силумин представляет собой сплав двух элементов: кремний и алюминий. Из этого материала делают дешевые модели смесителей, которые крайне недолговечны по причине их хрупкости. Иногда можно встретить смесители эффектного вида за небольшую цену. Вероятнее всего они сделаны из силумина, покупать их не рекомендуется, ведь он может спонтанно лопнуть или развалиться на части.

• При покупке следует обратить внимание на внешнее хромовое покрытие, у некачественных изделий оно часто плохого качества.
• Смесители из латуни являются качественными изделиями. В ее состав входит медь и цинк. Чем больше меди в сплаве, тем больше вероятность, что изделие будет служить долгое время. Рекомендуется покупать именно такие устройства.

• Чтобы правильно сделать монтаж эксцентриков, следует подмотать их уплотнительной летной. Потребуется не менее 8 витков изоленты (многое зависит от толщины и плотности).
• Закручивая гайки, не рекомендуется их перетягивать, чтобы не испортить прокладки.
• Чтобы проверить, нет ли течи, после закручивания эксцентриков рекомендуется включить воду. Если нет никаких протеканий, то можно продолжить работу.
• Краны, у которых поворачивается гусак, могут монтироваться на разных высотах от 15 до 45 см от борта ванны. Установку нужно проводить таким образом, чтобы хватило длины душевого шланга.
• Ручной гибкий душ необходим, и только пользователь может подобрать его оптимальную длину.

Инструменты, которые требуются:

• электрическая дрель;
• молоток;
• плоскогубцы;
• разводной ключ;
• кусачки.

Фазы работы по установке смесителя:

• прикручивание эксцентриков;
• установка главного корпуса;
• монтаж излива;
• монтаж душа;
• тестирование.

Из изложенного видно, что монтаж смесителя несложен. Если точно следовать предложенной инструкции, то все работы можно выполнить за полдня. В случае же, если нет ни минимальных навыков работы с сантехникой, ни желания разбираться с ее устройством и ремонтом, всегда можно поручить выполнение этих задач профессионалам.

О том, как ремонтировать смеситель для ванной с душем, смотрите в следующем видео:

Используемые источники:

• http://varion.ru/blog/ustroystvo-kartridzha-smesitelya/
• https://santehnikportal.ru/vodosnabzhenie/remont-kartridza.html
• https://sovet-ingenera.com/santeh/kran/zamena-kartridzha-v-smesitele.html
• https://stroy-podskazka.ru/vannaya/smesiteli/remont-dlya-vanny-s-dushem/
