Гидравлический расчет системы отопления частного дома

Расчет системы отопления – это очень важный этап, от которого во многом зависит последующий комфорт и удобство проживания в доме. Мы подготовили для вас десятки бесплатных онлайн-калькуляторов, которые облегчат расчеты, и все они собраны в рубрике «Система отопления»! Но для начала выясним, как вообще рассчитывается отопительная система?

Этап №1. Вначале рассчитываются теплопотери здания – эти сведения необходимы для того, чтобы определить мощность отопительного котла и каждого из радиаторов в частности. В этом вам поможет наш калькулятор теплопотерь! Что характерно, их следует рассчитывать для каждого помещения, в котором имеется наружная стена.

Этап №2. Далее нужно выбрать температурный режим. В среднем, для расчетов используется значение 75/65/20, что полностью соответствует требованиям EN 442. Если выберите именно этот режим, то уж точно не ошибетесь, ведь на него настроена большая часть всех импортных отопительных котлов.

Этап №3. После этого подбирается мощность радиаторов с учетом полученных теплопотерь в помещении. Также вам может пригодиться бесплатный калькулятор расчета количества секций радиатора отопления.

Этап №4. Для подбора подходящего циркуляционного насоса и труб нужного диаметра производится гидравлический расчет. Чтобы выполнить его, нужны специальные знания и соответствующие таблицы. Также можно воспользоваться калькулятором расчета производительности циркуляционного насоса.

Этап №5. Теперь нужно выбрать котел. Детальнее о выборе отопительного котла можно узнать из статей данной рубрики нашего сайта.

Этап №6. В конце необходимо рассчитать объем системы отопления. Ведь именно от вместительности сети будет зависеть объем расширительного бака. Здесь вам поможет калькулятор расчета общего объема системы отопления.

На заметку! Эти, а также многие другие онлайн-калькуляторы можно найти в данной рубрике сайта. Воспользуйтесь ими, чтобы максимально облегчить рабочий процесс!

Для расчёта параметров, необходимых при проектировании системы отопления дома, есть специальные программы, калькуляторы, в т. ч и on-line. Я предпочитаю программу для расчета системы отопления Valtec. В ней есть все нужные инструменты для определения тепловых потерь дома и гидравлических сопротивлений системы.

Скачать программу Valtec бесплатно

Прежде чем начинать расчет системы отопления, ознакомимся с возможностями программы Valtec.

Распакуйте скачанный архив с программой. У вас появится папка, в которую нужно зайти и запустить программу, дважды кликнув на значке:

1. Значок программы для расчёта системы отопления.

Сразу откроется рабочее окно программы, т. к. программа не требует установки:

2. Окно программы для расчёта системы отопления.

Итак, что можно сделать в программе Valtec?

У Valtec, как и у любой другой программы, вверху расположено главное меню.

Кликаем на кнопку «Файл» и в открывшемся подменю видим стандартные инструменты, известные любому пользователю компьютера по другим программам:

Дальше: «Инструменты» — «Калькулятор»:

— запускается программа «Калькулятор», встроенная в Windows – для выполнения расчётов:

С помощью «Конвертера» мы будем переводить одни единицы измерения в другие:

Здесь три столбца:

В крайнем левом выбираем ту физическую величину, с которой работаем, например, давление. В среднем столбце — единицу, из которой нужно перевести (например, Паскали – Па), а в правом – в которую нужно перевести (например, в атмосферы технические). В левом верхнем углу калькулятора есть две строки, в верхнюю будем вбивать полученное при расчетах значение, а в нижней будет сразу отображаться перевод в требуемые единицы измерения… Но обо всём этом поговорим в своё время, когда дойдёт до практики.

А пока продолжаем знакомиться с меню «Инструменты». «Генератор бланков»:

Это нужно для проектировщиков, выполняющих проекты на заказ. Если мы делаем отопление только в своём доме, то «Генератор бланков» нам без надобности.

Следующая кнопка в главном меню программы Valtec – «Стили»:

Она для управления внешним видом окна программы – подстраивает под то программное обеспечение, которое установлено на вашем компьютере. По мне так ненужный прибамбас, т. к. я из тех, для кого главное не «шашечки», а доехать. А вы для себя решайте сами.

Дальше в главном меню кнопка «Справки»:

Рассмотрим более подробно инструменты, находящиеся под этой кнопкой.

В «Климатологии» выбираем район строительства:

Потери тепла в доме зависят не только от материалов стен и прочих конструкций, а и от климата местности, где здание находится. Следовательно, и требования к системе отопления зависят от климата.

В левой колонке находим район, в котором живём (республику, область, край, город). Если нашего населённого пункта здесь нет, то выбираем ближайший.

«Материалы». Здесь перечислены параметры разных строительных материалов, применяемых в конструкциях домов. Именно поэтому при сборе исходных данных (см. предыдущие материалы по проектированию) мы перечисляли материалы стен, полов, потолков:

Инструмент «Проёмы». Здесь сведения по дверным и оконным проёмам:

«Трубы». Здесь собраны сведения о параметрах труб, применяемых в системах отопления: размеры внутренние, наружные, коэффициенты сопротивления, шероховатость внутренних поверхностей:

Это нам понадобится при гидравлических расчётах – для определения мощности циркуляционного насоса.

«Теплоносители». Собственно, здесь ничего кроме характеристик тех теплоносителей, которые могут быть залиты в систему отопления дома:

Эти характеристики — теплоёмкость, плотность, вязкость.

Не всегда в качестве теплоносителя используют воду, бывает, что в систему заливают антифризы, называемые в простонародии «незамерзайками». О выборе теплоносителя поговорим в отдельной статье.

«Потребители» для расчета системы отопления не нужны, т. к. этот инструмент для расчётов систем водоснабжения:

«КМС» (коэффициенты местного сопротивления):

Любой отопительный прибор (радиатор, вентиль, термостат и пр.) создаёт сопротивление для движения теплоносителя, и эти сопротивления нужно учесть, чтобы правильно подобрать мощность циркуляционного насоса.

«Приборы по DIN». Это, как и «Потребители», больше касается систем водоснабжения:

Рассмотрим теперь основное окно программы Valtec. Сперва левый столбик:

Выделяем строку «Сведения о проекте» и в правой части окна указываем «Район строительства»:

Если вашего населённого пункта в списках нет, выбираем ближайший.

Далее нужно указать «Тип здания». Т. к. мы делаем расчеты для частного дома, то ставим флажок на «Жилое одноквартирное».

В находящихся ниже строках можно заполнить первые две: «Номер проекта» — 1, «Наименование объекта» — жилой дом. Впрочем, можно не заполнять: это больше нужно для тех, кто проектирует на заказ.

Возвращаемся в левую часть окна программы; вторая сверху строка – «Отопление», в ней есть несколько подпунктов: «Тёплые полы», «Тёплые стены», «Обогрев площадок», «Расчёт теплопотерь», «Отопительные приборы». Сейчас нам нужен только «Расчёт теплопотерь». На этом заголовке нужно кликнуть дважды, после чего правая часть окна поменяется:

Тепловые потери рассчитываются в три этапа, поэтому здесь и три вкладки. В первой вкладке – «Расчет теплопотерь. Этап 1» — автоматически будут заполнены строки под заголовком «Расчётные параметры для выбранного района строительства».

Что делать с полем «Режимы», я расскажу и покажу в следующих материалах, в т. ч. на видео, при расчетах теплопотерь конкретного дома.

Ещё в левом столбце окна программы понадобятся пункты «Гидравлика»:

После расчёта теплопотерь нужно будет сделать гидравлический расчет отопительной системы. Выше уже говорилось, что такой расчет нужен для определения мощности циркуляционного насоса. На самом деле это нужно и для подбора мощности котла.

В следующих материалах я покажу, как выполняется расчет в программе Valtec на конкретном примере.

программа для расчёта системы отопления

Техподдержка
Программы

Расчеты гидравлических и тепловых параметров инженерных систем – очень ответственная работа. Любая из допущенных при ее выполнении ошибок может обернуться неспособностью оборудования обеспечить комфортное пользование и необходимостью в капитальной переделке системы. При этом времена массового применения типовых проектов остались в прошлом, и проектировщику каждый раз приходится иметь дело с решением уникальной задачи. Специалистами VALTEC разрабатываются средства, позволяющие избежать трудоемких расчетов инженерных систем вручную или максимально облегчить их проведение.

VALTEC.PRG.3.1.3. Программа для теплотехнических и гидравлических расчетов

Программа VALTEC.PRG находится в открытом доступе и дает возможность рассчитать водяное радиаторное, напольное и настенное отопление, определить теплопотребность помещений, необходимые расходы холодной, горячей воды, объем канализационных стоков, получить гидравлические расчеты внутренних сетей тепло- и водоснабжения объекта. Кроме того, в распоряжении пользователя – удобно скомпонованная подборка справочных материалов. Благодаря понятному интерфейсу освоить программу можно, и не обладая квалификацией инженера-проектировщика. Программа соответствует требованиям российских нормативных документов, регулирующих проектирование и монтаж инженерных систем (сертификат соответствия).

Отличие версии 3.1.3 от версии 3.1.2:добавлен модуль расчета пропускной способности труб;</li>внесены поправки в модуль расчета потребности воды по СНиП – предусмотрена возможность продолжения расчета при вероятности более единицы (недостаточное количество приборов);</li>расширена справочная таблица «Трубы»;</li>обновлено «Руководство пользователя».</li></ul>

Обучающие ролики:

VALTEC C.O. 3.8. Программа для проектирования систем отопления

VALTEC C.O. – расчетно-графическая программа для проектирования систем радиаторного и напольного отопления c использованием оборудования VALTEC, разработанная польской компанией SANKOM Sp. z o.o. на базе новейшей версии программы Audytor C.O. – 3.8. Продукт позволяет конструировать и регулировать системы отопления, производить полный комплекс гидравлических и тепловых расчетов. Программа сертифицирована на соответствие действующим строительным нормативам РФ и требованиям Системы добровольной сертификации НП «АВОК» (сертификат соответствия).

VALTEC H₂O 1.6. Программа для проектирования систем водоснабжения

VALTEC H₂O – программа для проектирования систем холодного и горячего водоснабжения с использованием инженерной сантехники VALTEC, разработанная польской компанией SANKOM Sp. z o.o. на базе расчетно-графической программы Audytor H₂O 1.6. Позволяет выполнить полный расчет и конструирование гидравлически сбалансированной системы водоснабжения. Программа соответствует требованиям Системы добровольной сертификации НП «АВОК» и СНиП 2.04.01-85* «Внутренний водопровод и канализация зданий» (сертификат соответствия).

Калькулятор расчета балансировочного клапана

Подбор этажных распределительных узлов для систем водяного отопления

Онлайн-калькулятор компенсации тепловых удлинений ПП-труб

Изменение длины труб в зависимости от температуры их нагрева (тепловое линейное расширение) – явление, которое в обязательном порядке следует учитывать при проектировании трубопроводов инженерных систем. Проектируя трубопровод из полипропиленовых труб, воспользуйтесь нашим онлайн-калькулятором.

Пример расчета настроек отопительного модуля квартирных станций

VHM-T Serviсe. Программа для работы с счетчиками тепла VALTEC

Программа VHM-T Serviсe предназначена для работы со счетчиками тепла VALTEC VHM-T в части:чтения текущих показаний и характеристик счетчика;</li>работы с дневными, месячными и годовыми архивами;</li>формирования ведомостей учета потребления тепловой энергии;</li>настройки даты, времени и автоматического перехода на летнее/зимнее время (если необходимо);</li>настройки счетчика для работы в автоматизированных системах учета данных.</li></ul>

Требования к программному обеспечению рабочего компьютера

операционная система Windows XP Service Pack 3 (32/64 бит) или выше;
распространяемые пакеты Visual C++ для Visual Studio 2013 (доступна бесплатная загрузка с сайта microsoft.com). Как правило, указанные пакеты уже присутствуют в версиях Windows 7 и выше с актуальными обновлениями.

Взаимодействие рабочего компьютера со счетчиком тепла осуществляется через оптоэлектронный датчик с установленными в системе соответствующими драйверами.

Наладка коммуникации программы со счетчиком

Подключить оптоэлектронный датчик к компьютеру.
На передней панели счетчика тепла зажать кнопку и удерживать (около 8 секунд) до появления в правом нижнем углу экрана символа «=».
Поднести оптоэлектронный датчик к оптоприемнику счетчика на передней панели.
Дать команду установки связи в программе.

Скачать драйвер для оптоэлектронного датчика — Windows XP/Server 2003/Vista/7/8/8.1 (v6.7)

В случае возникновения вопросов по работе с программой вы можете их задать по адресу: support@ibilling.ru

Скачать программу для счетчиков старого образца

Эмулятор управления и настройки контроллера К200M

Программа обучения пользователей и наладчиков модернизированного погодозависимого контроллера К200M. Воспроизведен интерфейс прибора с возможностью задания рабочих параметров и выводом подсказок. Дополнительная справочная информация: схема подключения, коды ошибок, примеры подключения.

Эмулятор управления и настройки контроллера К200

Программа для пользователей погодозависимого контроллера K200, монтажников и наладчиков климатических систем, управляемых этим устройством. Воспроизведен интерфейс контроллера с возможностью задания рабочих параметров и выводом подсказок.

Конфигуратор для контроллера К200

Программа установки конфигуратора для программируемого погодозависимого контроллера К200.

Флэш-линейка для гидравлического расчета металлопластиковых труб

Линейка предназначена для оперативного прикидочного гидравлического расчета металлопластиковых трубопроводов.

Виджет «Новинки VALTEC»

Вы можете установить данный виджет на своем сайте — на любой странице, в любом удобном для посетителей месте. Это позволит максимально оперативно информировать клиентов о появлении новой продукции VALTEC, с предоставлением необходимой технической информации. Раздел «Новинки» пополняется автоматически, одновременно с появлением изделия в фирменном интернет-каталоге. Бонусом для пользователей является возможность обзора ранее предложенных инноваций.

Код для вставки:

Калькулятор отопления

В процессе строительства любого дома, рано или поздно возникает вопрос — как правильно рассчитать систему отопления? Это актуальная проблема не исчерпает свой ресурс никогда, ведь если вы купите котел меньшей мощности, чем необходимо, вам придется затратить много сил для создания вторичного обогрева масляными и инфракрасными радиаторами, тепловыми пушками, электрокаминами.

Помимо этого, ежемесячное обслуживание, из-за дорогой электроэнергии, будет вставать вам в «копеечку». То же самое будет происходить, если вы купите котел повышенной мощности, который будет работать в пол силы, а топлива потреблять ничуть не меньше.

Наш калькулятор расчета отопления частного дома поможет вам не допустить типичных ошибок начинающих строителей. Вы получите максимально приближенное к реальности значение теплопотерь и необходимой теплопроизводительности котла по актуальным данным СНиПов и СП (сводов правил).

Главным преимуществом калькулятора на сайте kalk.pro является достоверность расчетных данных и отсутствие ручных вычислений, весь процесс автоматизирован, исходные параметры максимально обобщены, их значения вы можете легко посмотреть в плане вашего дома или заполнить, опираясь на собственный опыт.

Расчет котла для отопления частного дома

С помощью нашего калькулятора расчета отопления для частного дома вы сможете с легкостью узнать необходимую мощность котла для обогрева вашего уютного «гнездышка».

Как вы помните, для того чтобы рассчитать показатель теплопотерь, необходимо знать несколько значений основных компонентов дома, на которые в сумме приходится более 90% от общих потерь. Для вашего удобства мы добавили в калькулятор только те поля, которые вы можете заполнить без специальных знаний:

остекление;
теплоизоляция;
соотношение площади окон и пола;
температура снаружи помещения;
число стен выходящих наружу;
какое помещение над рассчитываемым;
высота помещения;
площадь помещения.

После того, как вы получите значение теплопотерь дома, для вычисления необходимой мощности котла берется поправочный коэффициент запаса равный 1.2.

Порядок работы на калькуляторе

Помните, что чем толще остекление и качественнее теплоизоляция, тем меньшей мощности отопление потребуется.

Для получения результатов необходимо ответить себе на следующие вопросы:

Выберите один из предложенных типов остекления (тройной или двойной стеклопакет, обычное двухкамерное стекло).
Как утеплены ваши стены? Добротное толстое утепление из пары слоев минеральной ваты, пенопласта, ЭППС для севера и Сибири. Может быть, живете в Центральной России и вам хватит одного слоя утеплителя. Или вы из тех, кто строит дом в южных регионах и ему подойдет двойной пустотелый кирпич.
Какое у вас соотношение площади окон к полам, в %. Если вы не знаете это значение, то оно рассчитывается очень просто: делите площадь полов на площадь окон и умножайте на 100%.
Укажите минимальную температуру в зимний период за пару сезонов и округляйте в большую сторону. Не нужно использовать среднюю температуру по зимам, иначе вы рискуете получить котел меньшей мощности, и дом будет недостаточно отапливаться.
Рассчитываем для всего дома или только для одной стены?
Что находится над нашим помещением. Если у вас одноэтажный дом, выберите тип чердака (холодный или теплый), если второй этаж, то обогреваемое помещение.
Высота потолков и площадь помещения, необходимы для расчета объема квартиры, который в свою очередь, является основой для всех вычислений.

Пример расчетов:

одноэтажный дом в Калининградской области;
длина стен 15 и 10 м, утеплены одним слоем минеральной ваты;
высота потолка 3 м;
6 окон по 5 м2 из двухкамерного стеклопакета;
минимальная температура за последние 10 лет – 26 градусов;
рассчитываем для всех 4 стен;
сверху теплый отапливаемый чердак;

Площадь нашего дома равна 150 м2, а площадь окон 30 м2. 30/150*100=20% соотношение между окнами и полом.

Все остальное нам известно, выбираем соответствующие поля в калькуляторе и получаем, что наш дом будет терять 26.79 кВт тепла.

26,79*1.2=32.15 кВт – необходимая теплопроизводительность котла.

Система отопления своими руками

Выполнить расчёт контура отопления частного дома без оценки теплопотерь окружающих конструкций невозможно.

В России, как правило, долгие холодные зимы, здания теряют тепло из-за перепадов температур внутри и снаружи помещений. Чем больше площадь дома, ограждающих и сквозных конструкций (кровля, окна, двери), тем большее значение теплопотерь выходит. Существенное влияние оказывает материал и толщина стен, наличие или отсутствие теплоизоляции.

Например, стены из дерева и газобетона обладают намного меньшим показателем теплопроводности, чем кирпич. Материалы с максимальными показателями теплового сопротивления используются в качестве изоляции (минеральная вата, пенополистерол).

Перед созданием отопительной системы дома, нужно тщательно продумать все организационные и технические моменты, чтобы сразу после постройки «коробки», приступить к финальной фазе строительства, а не откладывать на долгие месяцы долгожданное заселение.

Отопление в частном доме базируется на «трех слонах»:

нагревательный элемент (котел);
система труб;
радиаторы.

Какой котел лучше выбрать для дома?

Котлы отопления являются главным компонентом всей системы. Именно они будут обеспечивать тепло вашего дома, поэтому к их выбору нужно относиться особенно внимательно. По типу питания их подразделяют на:

электрические;
твердотопливные;
жидкотопливные;
газовые.

Каждый из них имеет ряд существенных преимуществ и недостатков.

Электрические котлы не завоевали большой популярности, в первую очередь из-за достаточно большой стоимости и дороговизне в обслуживании. Тарифы на электроэнергию оставляют желать лучшего, есть вероятность разрыва линий электропередач, в результате которого ваш дом может остаться без отопления.

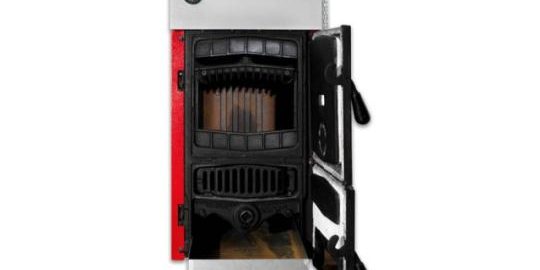

Твердотопливныекотлы часто используются в глухих деревнях и поселках, где нет централизованных коммуникационных сетей. Они нагревают воду за счет дров, брикетов и угля. Важным недостатком является необходимость постоянного контроля горючего, в случае, если топливо прогорит, и вы не успеете пополнить запасы, дом перестанет отапливаться. В современных моделях эта проблема решена, за счет автоматического податчика, но цена таких устройств неимоверно высокая.
Жидкотопливные котлы, в подавляющем большинстве случаев, работают на дизельном топливе. Они обладают отличной производительностью из-за высокого КПД горючего, но большая цена на сырье и потребность резервуаров с дизелем, ограничивает многих покупателей.
Самым оптимальным решением для загородного дома являются газовые котлы. Из-за небольшого размера, низкой цены на газ и высокой теплоотдачи они завоевали доверие большей части населения.

Как выбрать трубы для отопления?

Магистрали отопления снабжают все обогревательные устройства в доме. В зависимости от материала изготовления, они подразделяются на:

металлические;
металлопластиковые;
пластиковые.

Трубы из металла наиболее сложные в монтаже (из-за необходимости сварки швов), подвержены коррозии, обладают большим весом и дорого стоят. Преимуществами является высокая прочность, устойчивость к перепадам температур и способность выдерживать большие давления. Они используются в многоквартирных домах, в частном строительстве применять их нецелесообразно.

Полимерные трубы из металлопластика и полипропилена очень схожи по своим параметрам. Легкость материала, пластичность, отсутствие коррозии, подавление шумов и, конечно же, низкая цена. Единственным отличием первых, является наличие алюминиевой прослойки между двумя слоями пластика, из-за которого увеличивается показатель теплопроводности. Поэтому трубы из металлопластика применяются для отопления, а пластиковые для водоснабжения.

Выбираем радиаторы для дома

Последний элемент классической системы отопления – радиаторы. Они также разделяются по материалу на следующие группы:

чугунные;
стальные;
алюминиевые.

Чугунные батареи знакомы всем с детства, потому что устанавливались почти во всех многоквартирных домах. Они обладают высокими показателями теплоемкости (долго остывают), устойчивы к перепадам температур и давлений в системе. Минусом является большая цена, хрупкость и сложность монтажа.

На смену им пришли стальные радиаторы. Большое разнообразие форм и размеров, небольшая стоимость и простота установки повлияли на повсеместное распространение. Тем не менее, у них тоже есть свои недостатки. Из-за низкой теплоемкости батареи быстро остывают, а тонкий корпус не позволяет использовать их в сетях с высоким давлением.

В последнее время набирают популярность обогреватели из алюминия. Их главным преимуществом является высокая теплоотдача, это позволяет прогревать комнату до приемлемой температуры за 10-15 минут. Однако они требовательны к теплоносителю, если внутри системы в больших количествах содержится щелочи или кислоты, то срок службы радиатора значительно сокращается.

Используйте предложенные инструменты для расчета отопления частного дома и проектируйте систему отопления, которая будет эффективно, надежно и долго обогревать ваш дом, даже в самые суровые зимы.

<index>

Расчет отопления здания производится в соответствии с выбранным типом обогрева.

В частном доме он может отличаться по следующим признакам:

источник тепла;
тип нагревательных приборов;
вид циркуляции теплоносителя и пр.

Расчет системы отопления чрезвычайно важен. Ошибки и небрежности на этом этапе влекут затратные и утомительные переделки. Его вполне можно произвести самостоятельно.

Этапы расчета

Рассчитать параметры отопления дома необходимо в несколько этапов:

расчет теплопотерь дома;
подбор температурного режима;
подбор отопительных радиаторов по мощности;
гидравлический расчет системы;
выбор котла.

Таблица поможет вам понять, какой мощности радиатор нужен для вашего помещения.

Расчет теплопотерь

Теплотехническая часть расчета выполняется на базе следующих исходных данных:

удельная теплопроводность всех материалов, используемых при строительстве частного дома;
геометрические размеры всех элементов здания.

Кроме вышеперечисленных исходных данных, необходимо знать внутренние размеры каждого помещения, климатический район строительства и определить расположение дома относительно сторон света.

Тп — суммарные теплопотери постройки;

Мк — мощность котла;

1,2 — коэффициент запаса (20%).

При индивидуальной застройке расчет отопления можно произвести по упрощенной методике: суммарную площадь помещений (включая коридоры и прочие нежилые помещения) умножить на удельную климатическую мощность, и полученное произведение разделить на 10.

Значение удельной климатической мощности зависит от места строительства и равняется:

для центральных районов России — 1,2 — 1,5 кВт;
для юга страны — 0,7 — 0,9 кВт;
для севера — 1,5 — 2,0 кВт.

Упрощенная методика позволяет рассчитать отопление, не прибегая к дорогостоящей помощи проектных организаций.

Прямо на нашем сайте: удобный онлайн калькулятор для расчета стоимости системы отопления!

Температурный режим и подбор радиаторов

Режим определяется исходя из температуры теплоносителя (чаще всего им является вода) на выходе из отопительного котла, воды, возвращенной в котел, а также температуры воздуха внутри помещений.

Оптимальным режимом, согласно европейским нормам, является соотношение 75/65/20.

Для подбора отопительных радиаторов до их монтажа следует предварительно рассчитать объем каждого помещения. Для каждого региона нашей страны установлено необходимое количество тепловой энергии на один кубометр помещения. Например, для европейской части страны этот показатель равен 40 Вт.

Для определения количества тепла для конкретного помещения, надо ее удельную величину умножить на кубатуру и полученный результат увеличить на 20% (умножить на 1,2). На основании полученной цифры рассчитывается необходимое количество отопительных приборов. Производитель указывает их мощность.

К примеру, каждое ребро стандартного алюминиевого радиатора имеет мощность 150 Вт (при температуре теплоносителя 70°С). Чтобы определить нужное количество радиаторов, надо величину необходимой тепловой энергии разделить на мощность одного отопительного элемента.

Гидравлический расчет

Для гидравлического расчета существуют специальные программы.

Одним из затратных этапов строительства является монтаж трубопровода. Гидравлический расчет системы отопления частного дома нужен для определения диаметров труб, объема расширительного бака и правильного подбора циркуляционного насоса. Результатом гидравлического расчета являются следующие параметры:

Расход теплоносителя в целом;
Потери напора теплового носителя в системе;
Потери напора от насоса (котла) до каждого отопительного прибора.

Как определить расход теплоносителя? Для этого необходимо перемножить его удельную теплоемкость (для воды этот показатель равен 4,19 кДж/кг*град.С) и разность температур на выходе и входе, затем суммарную мощность системы отопления разделить на полученный результат.

Диаметр трубы подбирается исходя из следующего условия: скорость воды в трубопроводе не должна превышать 1,5 м/с. В противном случае система будет шуметь. Но есть и ограничение нижнего предела скорости — 0,25 м/с. Монтаж трубопровода требует оценки данных параметров.

Если этим условием пренебречь, то может произойти завоздушивание труб. При правильно подобранных сечениях для функционирования системы отопления бывает достаточно циркуляционного насоса, встроенного в котел.

Потери напора для каждого участка рассчитываются как произведение удельной потери на трение (указывается производителем труб) и длины участка трубопровода. В заводских характеристиках они также указываются для каждого фитинга.

Выбор котла и немного экономики

Котел выбирается в зависимости от степени доступности того или иного вида топлива. Если к дому подведен газ, нет смысла приобретать твердотопливный или электрический. Если нужна организация горячего водоснабжения, то котел выбирают не по мощности отопления: в таких случаях выбирают монтаж двухконтурных устройств мощностью не менее 23 кВт. При меньшей производительности они обеспечат лишь одну точку водоразбора.

Определение стоимости отопления

Расчет стоимости тепловой энергии зависит от того, какой источник тепла выбран домовладельцем. Если предпочтение отдано газовому котлу и дом газифицирован, то в общую сумму войдут цена отопительного устройства (примерно 1300 евро) и затраты на его подключение к газопроводу (около 1000 евро).

Далее следует добавить затраты на электроэнергию. Несмотря на то, что основным видом топлива в этом случае является газ, без электричества все равно не обойтись. Оно необходимо для обеспечения работы циркуляционного насоса и элементов автоматики. В среднем котел потребляет 100 Вт в период отопительного сезона и 20 Вт в теплое время года (на обеспечение горячего вдоснабжения).

</index>
