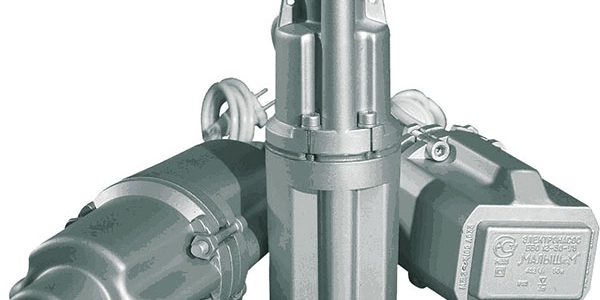

Вибрационный насос Малыш производится в России несколькими заводами. Недорогой аппарат используется в хозяйствах на подаче воды, как дренажный или поливочный. Характерной особенностью инструмента является простое обслуживание, малый вес и самая низкая стоимость из сегмента.
Сфера применения насосов
Универсальный насос применяется в хозяйствах разнопланово. Ограничивает применение инструмента только мощность и напор. Насос Малыш используется для перекачки воды с примесью песка или ила, но при небольшом количестве взвеси.
Задачи, выполняемые с помощью инструмента:
- подъем воды с глубины до 40 метров;
- закачивание в емкости высотой менее 4 метров, подача в водопровод;
- полив участка с забором воды из открытого водоёма;
- дренажная раскачка затопленных помещений или бассейнов;
- для создания напора при мытье автомобилей, зданий снаружи, дорожек.
Для использования в разных направлениях, забор воды предусмотрен снизу и сверху. Но любой насос для безотказной работы нужно снабдить фильтром очистки на всосе и автоматикой, защитой от перегрева двигателя. Производители современных моделей гарантируют работу оборудования в течение полутора лет. Но в хозяйствах можно встретить насос Малыш в возрасте 25 лет. Первые модели были более жизнеспособными. Стоимость насоса в зависимости от комплектации 1300-2500 рублей.
Для постоянного круглогодичного применения вибрационный насос можно поставить, не просчитав последствия. Несмотря на резиновую прокладку, вибрация при работе передаётся на стенки обсадной трубы, разрушая её. Со временем инструмент ценой в тысячу, разрушит скважину, стоимость которой измеряется десятками тысяч рублей.
Устройство, принцип действия и водяных насосов
Вибрационный насос Малыш рабочим узлом имеет мембранную камеру. Мембрана представляет собой эластичную перемычку. Питание насоса происходит от сети переменного тока частотой 50 Гц. Электромагнитные колебания с такой же частотой воздействуют при смене полюса на сердечник, заставляя его совершать колебательные движения в осевом направлении. При этом через поплавок сердечник соединен с мембраной. Увеличение объёма водной камеры создает разряжение, вода поступает. При сжатии – выдавливается через клапан. Конструктивно, впуск воды может быть сверху или снизу. Расположение забора определяет применение насоса.
Конструкция водяного насоса Малыш проста. Но для того, чтобы насос работал длительное время, его предлагается оснастить автоматикой:
- датчик сухого хода, позволяющий остановить работу в случае завоздушивания камеры или забития её песком;
- поплавковый выключатель, срабатывающий на заданном уровне;
- сетевой стабилизатор напряжения;
- термореле для исключения перегрева корпуса насоса;
- УЗО;
- обратный клапан;
- манометр;
- гидроаккумулятор.
Оснастка продлит срок эксплуатации, но добавит стоимость установки. В некоторых моделях необходимая аппаратура установлена, и чем богаче комплектация, тем дороже насос.
Вибрационный насос Малыш имеет несколько модификаций. Нижний забор воды выполнен на сериях Малыш и Малыш-К. Насос может использоваться для откачки емкостей с умеренно грязной водой или устанавливаться в колодцах и скважинах с внутренним сечением больше 100 мм.
Нижний забор воды означает, что в некоторых случаях двигатель может работать в воздушном пространстве, и сильнее нагреваться. Поэтому Малыш-К оснащен встроенной защитой от перегрева. При использовании этих аппаратов следует учитывать возможность попадания в камеру большого количества песка в нижние отверстия при малом слое жидкости. Поэтому погружной насос для колодца Малыш устанавливают в метре от нижней границы водоприёмника на подвесе. При откачке из емкости должен быть контроль уровня, не помешает поплавковый выключатель.
Для водяных скважин лучше применять насосы с верхним забором воды, когда двигатель находится снизу, имеет лучшие условия работы. Всасывающее отверстие забирает чистую, не взмученную отсосом воду. При одинаковых технических характеристиках, насосы Малыш-М и Малыш-3 имеют меньший корпус в сечении. Их можно установить в обсадные трубы меньшего диаметра.
Технические характеристики насоса Малыш:
- производительность – 432 л/час;
- напор – 4 бара;
- потребляемая энергия – 245 Вт;
- вес – 3,5 кг;
- внешний диаметр гильзы – 100 мм;
- максимальная глубина установки – 40 м.
Малыш-3 имеет вес 3,2 кг, сечение 76 мм, при снижении сетевого потребления энергии до 160 Вт. При этом он может поднять воду с глубины 20 м.
К той же категории что насос Малыш относится Ручеек, белорусского производителя. Модель вибрационного погружного насоса Ручеек -1 соответствует Малышу-М, с верхним забором воды и с защитой от перегрева. Корпус насоса несколько массивнее, 4 кг, сечение 98 мм, что позволяет устанавливать его в обсадные трубы, больше 4 дюймов.
Ручеек-1М имеет нижний забор, это позволяет использовать инструмент в качестве дренажного, для осушения бассейнов с чистой водой. Стоимость белорусского насоса и его качество не отличается от российской модели.
Комплектация и эксплуатация насосов Малыш и Ручеек
Покупая насос, необходимо заранее определить, где применить оборудование. Так, если требуется из емкости подать воду на полив, лучше купить насос Малыш с нижним забором. Тогда можно почти полностью осушить ёмкость. Для использования воды для подъема из глубины больше подойдет аппарат, где забор выполняется сверху. При установке в скважину вибрационный насос необходимо изолировать от стенок резиновыми манжетами. Они гасят вибрацию, но затрудняют спуск и подъём конструкции.
Насос для воды Малыш отличается моментальным запуском. В заводской комплектации минимальный набор включает:
- насос;
- шланги для полива и поднятия воды с горизонта;
- фильтр на впускное отверстие;
- запасные части, в т.ч. обязательно клапан, поршень;
- кабель подключения с вилкой под однофазную сеть;
- инструкция по эксплуатации.
Лучше, если изделие будет изготовлено на площадках СНГ или в России. В более дорогой комплектации предусмотрен капроновый шнур для глубинного монтажа. Имеется термореле, реле давления, защита от сухого хода. Чем шире комплектация, тем дороже прибор.
Правильный монтаж насоса важен, рабочее положение должно быть вертикальным, без перекосов. Закреплять насос следует прочным капроновым шнуром, пропуская его по пазам. При этом внизу должен быть подвешен груз с пружиной, для гашения вибрации. Корпус насоса от стенок обсадной трубы отделяется эластичными манжетами.
Никогда нельзя опускать глубинный насос с применением проволоки, она не гасит, а резонирует вибрацию. Это приведёт к износу крепления и насос может упасть.
Насосы рассматриваемой категории не предназначены для длительной эксплуатации. Бережное отношение к прибору и ремонт может продлить срок службы. После окончания гарантийного срока, ремонт в мастерской станет нерациональным. Но запчасти стоят недорого, ремонт несложный. Если двигатель работает, то корпус легко разбирается, последовательность монтажа можно найти в инструкции по эксплуатации.
Универсальный насос станет незаменимым помощником на даче. Уезжая, его можно прихватить с собой.
Видео-обзор насоса Малыш
https://www.youtube.com/watch?v=xRGrPqdjkR4
Многим владельцам дачных и частных хозяйств, не подключенных к централизованному водоснабжению, не понаслышке знакома проблема снабжения водой своего дома и приусадебного участка.
Частично решить ее поможет погружной насос “Малыш”, который хоть и не является мощным устройством, способным прокачать воду из артезианских скважин, но вполне справится с подачей воды из колодцев, неглубоких скважин и открытых водоемов.
Тем, кто только собирается обустроить автономное водоснабжение, а также пользователям насосного оборудования будет полезно узнать об устройстве, принципе работы и правилах эксплуатации агрегата. Мы опишем подробно, как установить “Малыша” в скважину и обеспечить его бесперебойную работу.
Назначение глубинного вибрационника
Погружные насосы серии “Малыш” выпускаются российским предприятием Ливгидромаш, история которого насчитывает без малого семьдесят лет. За это время с конвейера завода сошло более трех миллионов экземпляров различного насосного оборудования.
Несмотря на широкий выбор погружных агрегатов, которые сегодня предлагает рынок, многие потребители выбирают продукцию Ливенского завода. И это неслучайно, насосы “Малыш”, благодаря хорошим техническим характеристикам, удобству в эксплуатации и недорогой стоимости, с достоинством выдерживают конкуренцию.
Насос Малыш – доступный и простой в обслуживании агрегат, позволяющий обеспечить водой дачные участки, в которых отсутствует централизованный водопровод
Небольшой по размерам (до 255 мм) и весу (до 3,4 кг) прибор, на ура справится с целым рядом поставленных задач.
Он обеспечит:
- бесперебойную подачу воды из скважин и колодцев, имеющих внутренний диаметр 8 – 11 см, а также любых водоемов с температурой воды не выше 35 градусов;
- перекачку воды из открытых источников, расположенных на расстоянии более ста метров от дома или дачного участка;
- транспортировку воды из накопительной емкости непосредственно в водопроводную систему дома;
- формирование запаса воды для обильного полива растений на открытом грунте или в теплице, для ухода за территорией и прочих хозяйственных целей;
- откачку воды из подвалов во время их затопления паводковыми водами;
- заполнение дачных бассейнов и слив воды;
- откачку грязной воды из заиленной или только что пробуренной водозаборной выработки.
Следует учесть, что “Малыш” может продуктивно работать только в том случае, если количество примесей механических частичек не превышает 0,01%. При перекачивании воды из сильно заиленных источников, а также из рек со значительным содержанием песка, необходимо применять систему фильтрации.
Электронасос можно использовать для аварийного откачивания воды из затопленных помещений. Во избежание механических повреждений необходимо под него проложить резиновый лист
Обзор модельного ряда насосов и их отличия
Существует три основные модели погружного насоса, которые имеют незначительные отличия по техническим параметрам, а также разную (верхнюю или нижнюю) систему забора воды, в связи с чем сфера их применения несколько разнится.
Модификации погружных насосов с логотипом Малыш выпускаются с нижним и верхним вариантом забора воды. В зависимости от модели могут работать в скважинах с внутренним диаметром от 80 до 110 мм
Базовая модель: особенности и характеристики
Классический насос Малыш выпускается с нижним водозабором, благодаря чему он:
- наиболее эффективно подает воду с открытых водоемов, расположенных на больших расстояниях,
- отлично справляется с осушением затопленных нижних этажей и подвалов зданий,
- может откачать воду до минимально возможного уровня.
В то же время при нижнем расположении патрубков, выполняющих всасывание жидкости, возможно попадание внутрь агрегата частичек песка, что может вызвать поломку прибора. Поэтому его не рекомендуется использовать в сильно загрязненных водоемах без установки специальных фильтров.
Насос Малыш в базовом исполнении выпускается с нижним забором воды. Чтобы предотвратить попадание в резервуар мусора, рекомендуется его устанавливать на расстоянии не меньше метра от дна водоема (+)
Насос с маркировкой «К», по сути, является тем же “Малышом”, но с встроенной дополнительной термозащитой.
В его корпусе установлено термореле, отключающее устройство при перегреве. Модель удобна тем, что прибор можно оставить работать без присмотра на достаточно длительный промежуток времени, не переживая, что он перегорит.
Устройство с маркировкой “П” информирует о том, что его корпус изготовлен из пластмассы, если маркировка отсутствует, значит он сделан из алюминия. Стоит отметить, что алюминиевый корпус, хоть стоит несколько дороже, но является более прочным и надежным.
Нередки случаи, когда пластмассовый корпус не выдерживает нагрузки и на нем появляются трещины. Поэтому желание сэкономить может привести к противоположному результату, и придется покупать новый прибор.
Другие модификации насоса “Малыш”
Другие модели “Малыш-М” и “Малыш-3” отличаются от классического насоса верхним забором воды. В то же время если первая идентична по техническим характеристикам с базовой моделью, то вторая имеет существенные отличия. Параметры всех устройств приведены ниже.
Показатели мощности и производительности у насоса Малыш-М такие же, как и у базовой модели, но он производится с верхним водозабором, поэтому он подходит для установки в грязных источниках воды
Агрегаты с верхним расположением всасывающего патрубка, как правило, применяются для подачи воды из колодцев и скважин.
Их можно использовать в местах, где насосы с нижним водозабором рискуют выйти из строя: в сильно загрязненных водоемах, поскольку при работе, они не поднимают со дна частички мусора и илистые отложения, засоряющие систему.
В моделях с верхним забором двигатель охлаждается лучше, за счет чего насос не перегревается.
Галерея изображенийНасос Ручеек можно признать полной аналогией его исторического прототипа Малыша. Отличие в том, что есть защита от перегреваНасос Водолей 3 также снабжен термозащитой, но в производстве использованы более износостойкие материалы. Служит он на 2 — 3 года большеПо техническим характеристикам и срокам эксплуатации выпущенные в Китае насосы марки Оазис схожи с модификациями МалышаДешевые вибрационные насосы служат недолго, но безукоризненно отрабатывают вложенные в них небольшие средства, потому популярны в странах СНГНасос Ручеек — усовершенствованный вибрационникМодернизированный вариант — вибрационник Водолей 3Насосы китайского производства с логотипом ОазисНедорогой агрегат в легком пластиковом корпусе
Технические параметры моделей
Насосы работают от обычной сети в 220 В и могут погружаться на глубину до трех метров. При работе в малодебитных скважинах (с небольшим объемом воды) возможно более глубокое опускание.
Производительность всех моделей – 430 л/ч, при этом “Малыш” и “Малыш-М” имеют напор 40 м (максимальный – 60 м), “Малыш-3” – 20 м (максимальный – 25 м). При работе без напора производительность увеличивается до 1500 л.
Габариты и мощность устройств также имеют разные показатели. Так, мощность базовой модели и модификации с литером “М” составляет 240 Вт, длина – 25,5 см, вес – 3,4 кг.
Мощность насоса Малыш-3 всего 185 Вт, его длина не превышает 24 см, а вес 2 кг, поэтому он обычно применяется для забора воды из неглубоких скважин и колодцев с внутренним диаметром от 8 см.
При покупке насоса необходимо предварительно ознакомиться с его техническими характеристиками и выбирать модель в соответствии с диаметром и глубиной скважины (+)
Еще один параметр, который следует знать при покупке прибора – это класс электрозащиты. По умолчанию все насосы, на которых не указан этот показатель, имеют 2 класс защиты.
Первый класс обозначается римской цифрой I. При этом приборы 2 класса оснащены усиленной изоляцией, в их комплектацию входит шнур с двумя жилами. Устройства 1 класса дополнительно укомплектованы трехжильным кабелем с заземлением.
Устройство и принцип работы насоса
Устройство насоса “Малыш” достаточно простое, он состоит из прочного герметичного корпуса, исключающего попадание жидкости, внутри которого расположен электропривод, включающий сердечник, две катушки, электропровод, и вибратор.
В верхней (у насосов с верхним забором воды) или нижней (у устройств с нижним водозабором) части корпуса располагается клапан, закрывающий входные отверстия и обеспечивающий свободный отток или приток воды при отсутствии давления.
Вибрационные погружные электронасосы с верхним забором воды дольше служат и меньше ломаются, потому что реже засоряются находящимся в добываемой воде песком и глинистой взвесью
Работа насоса основана на использовании силы переменного тока, которая под воздействием амортизатора приводит в действие якорь и поршень, заставляя их совершать механические колебательные движения, одновременно выталкивая воду в напорный патрубок.
Использование и правила эксплуатации устройства
Прежде чем привести в действие насос “Малыш”, необходимо ознакомиться с правилами его безопасной эксплуатации. Существует ряд ограничений, при наличии которых использовать прибор категорически запрещается.
Правила безопасного пользования:
- устройство нельзя применять с поврежденным шнуром и при повышенном напряжении в сети;
- при включенном насосе воспрещено перекрывать подачу воды;
- агрегат должен работать не более двенадцати часов в сутки;
- непрерывный режим работы должен составлять не более двух часов с периодическим отключением на двадцать минут.
Все ограничения подробно описаны в инструкции к прибору, с которой нужно обязательно ознакомиться, чтобы избежать непредвиденных последствий.
Галерея изображенийВыпускаемый в СНГ вибрационник — отличное оборудование для откачки воды из колодца. Он существенно дешевле насосных станций и дренажных агрегатовНедорогое насосное оборудование безукоризненно отработает 1 -2 года. После активной эксплуатации его меняют на новыйВибрационный насос в паре с дренажником идеально прочистят дно колодца от отложений: первый взмучивает воду, второй — откачиваетКонструктивно простые вибрационные насосы несложно отремонтировать собственными руками, запчасти всегда можно найти в свободной продажеОптимальный вариант для работы в колодцеПрибор по бюджетной стоимостиМалыш в деле очистки дна колодцаПростота конструкции и ремонтопригодность
Процесс подготовки насоса к работе
Для работы понадобится гибкий резиновый или подобный эластомерный шланг, имеющий внутренний диаметр не меньше 18 мм. Шланги меньших размеров использовать не рекомендуется, поскольку они создают лишнюю нагрузку на прибор.
Можно для подачи воды использовать пластмассовые или металлические трубы, но в любом случае они должны быть присоединенные к насосу только через шлаг с минимальной длиной – 2 м.
Вибрационные погружные насосы крепятся за две проушины с помощью капронового шнура (1). Шланг присоединяется к выходному патрубку эластичным хомутом (2)
Шланг присоединяют к выходному патрубку прибора при помощи хомута. Если вибронасос предполагается использовать зимой, то для предотвращения замерзания и обеспечения свободного оттока жидкости, необходимо в шланге рядом с корпусом проделать небольшое отверстие 1,5 мм. На летнее время дырку можно закрыть изолентой.
Затем на проушинах насоса закрепляют капроновый шнур длиной 10 м, который входит в комплект поставки. Для увеличения длины можно использовать проволоку, присоединив ее к капроновому шнуру.
Однако нельзя крепить проволоку или металлический трос непосредственно к погружному агрегату – это чревато поломкой крепежных отверстий.
Необходимо заранее просчитать расстояние от розетки до источника воды. От этого зависит, какой длины кабель понадобится для подключения вибронасоса. Малыш комплектуется шнуром питания протяженностью 6-40 м, его точная длина указывается в инструкции.
Таким образом, от насоса должно идти три шнура: электрический провод, резиновый шланг и капроновый трос. Их необходимо соединить между собой в нескольких местах скотчем с интервалом 100-200 см. Причем первое соединение должно находиться не дальше 20 см от корпуса устройства.
Для подсоединения насоса к водопроводу рекомендуются гибкие шланги. При отсутствии допустимо использование полимерных и стальных труб. Для того чтобы точно отметить глубину погружения насоса в источник, можно обозначить его на шланге лентой или цветным скотчем
Специфика установки прибора в скважину
Во время работы происходит вибрация насоса. Не исключено его соприкосновение со стенками обсадной трубы или узкого колодца, что неизбежно приведет к повреждению корпуса и поломке оборудования.
Чтобы этого избежать, прежде чем установить насос и погрузить агрегат в воду, на него необходимо надеть резиновое кольцо, которое амортизирует возможные удары и послужит дополнительной защитой корпуса.
Насос нужно опустить в воду и правильно выставить, он должен висеть ровно, не касаясь стенок. Сверху колодца устанавливают планку, к которой крепят подвеску из прочного эластичного материала. Подвеска необходима для снижения вибрации во время работы прибора.
В качестве материала можно использовать кусок резинового шланга или медицинский жгут. Верхний конец троса соединяется с подвеской, создавая хорошее натяжение. А вот для электрического провода чрезмерное натяжение абсолютно не нужно, он должен свободно лежать на планке.
Насос подвешивается в воду на глубину, не превышающую три метра от самой верхней точки его корпуса (+)
Новый насос “Малыш” полностью готов к работе, его не нужно перед использованием заливать водой и смазывать. Если используемое устройство имеет 1 класс защиты, розетку необходимо заземлить. Прибор можно включать сразу после погружения в скважину или водоем.
Расстояние от дна до корпуса для устройств с нижним забором воды должно составлять не менее одного метра. Погружной насос с верхним расположением всасывающего патрубка можно опускать значительно ниже, но в любом случае его корпус не должен касаться дна во избежание повреждений при работе.
На схеме показаны варианты установки насоса в обсадной трубе и в открытом источнике воды. Во втором случае можно обойтись без пружинящей подвески (+)
В том случае, если перекачка воды производится из неглубоких водоемов, а также при откачке затопленных подвалов, насос можно опустить на дно. Корпус предварительно следует обернуть плотной тканью или подложить под агрегат лист резины.
Галерея изображенийУзкий ствол скважины не слишком подходит для откачки воды из нее вибрационным насосом. Пригодными считаются выработки, внутренний диаметр обсадки которых более 110 ммНезащищенный вибрационник может контактировать во время работы со стенками, из-за чего происходит разгерметизация соединений и выходит из строя насосаДля безопасной работы насоса Малыш в скважине ее диаметр должен быть на 10 — 12 см больше диаметра агрегата. На корпус прибора надевают защитные кольца из шланга или свернутого трубочкой элестомераЭто приспособление будет гасить удары насоса об ствол скважины, но из-за постоянных соприкосновений кольца нужно менять. Замена производится через 100 — 150 часов эксплуатацииУстановка насоса Малыш в скважинуПоследствия работы в скважинеПриспособление для защиты насосаЗамена защитных колец насоса Малыш
Обеспечение бесперебойной работы
Чтобы “Малыш” работал без перебоев и как можно дольше, необходимо следить за напряжением сети. При скачках электроэнергии устройство надо сразу отключать. Также нужно контролировать качество перекачиваемой воды, поскольку частой причиной выхода оборудования из строя является попадание в механизм песка и частичек мусора.
Многие думают, что решить эту проблему можно, установив насос с верхним водозабором. Однако засорение прибора зачастую происходит не только из-за попадания в него донных отложений, грязная вода также может послужить причиной поломок.
Чтобы защитить погружной насос, желательно установить фильтр, который задерживает мельчайшие частички и не дает им проникнуть внутрь резервуара. Нехитрое фильтрующее приспособление можно сделать своими руками.
Применение фильтра не только продлит срок эксплуатации агрегата, но также обеспечит поступление более качественной, очищенной от любых примесей воды.
На рисунке показано, как устанавливается фильтр на насос Малыш с нижним водозабором. Для отечественных устройств подходит фильтр ЭФПС-Ст-38-125, который задерживает частички размером до 150 микрон
Техническое обслуживание насосов Малыш
Чтобы насос долго и исправно служил, необходимо соблюдать рекомендованные заводом-изготовителем условия эксплуатации и хранения оборудования. В этом случае производитель гарантирует его нормальную работу в течение двух лет. Сложного обслуживания и ухода насос не требует, а простые правила выполнить не составит особого труда.
После первой установки прибора в скважину, нужно ему дать поработать один-два часа, а затем вынуть и внимательно осмотреть корпус и узлы на предмет обнаружения неисправностей. Если все нормально, то вибронасос можно поставить на место и использовать дальше, оставляя погруженным в воду на длительное время.
Периодически, не реже одного раза в три месяца, а если есть возможность, то каждые сто часов работы, нужно также проводить осмотр агрегата. Если при этом на корпусе будут обнаружены следы трения, то значит он был неправильно установлен и при работе соприкасался со стенками водозаборной выработки.
Чтобы этого избежать, необходимо его ровно выставить и надеть на корпус дополнительное резиновое кольцо.
При засорении входных отверстий, их нужно аккуратно почистить, не повредив при этом резиновый клапан. Для чистки лучше всего использовать инструмент с затупленным концом.
Если зимой насос не используется, его нужно вытащить из колодца, промыть и хорошо высушить. При хранении агрегат следует положить подальше от отопительных приборов, а также предохранить от воздействия прямых солнечных лучей.
Если при соблюдении рекомендаций производителя возникла поломка по независящим от пользователя причинам, насос следует отнести в сервисный центр. Перечень популяряных поломок насоса “Малыш” и пути их устранения описаны в этой статье.
Выводы и полезное видео по теме
Как выбрать погружной насос “Малыш”, и на какие моменты обратить внимание при покупке, вы узнаете из этого видео:
О том, как можно усовершенствовать насос, повествует следующий ролик:
Как производить профилактический осмотр и обслуживание прибора, можно посмотреть здесь:
Погружной насос “Малыш” – удобный и недорогой бытовой прибор, простой в применении и легкий в обслуживании. Конечно, в силу своей небольшой мощности, он не способен обеспечить полноценное водоснабжение частного дома, да, собственно, перед ним никто не ставит подобных задач.
Недорогой вибрационник прекрасно подходит для сезонного использования. Он станет настоящим помощником на дачных участках. Так, с помощью “Малыша” можно организовать полив растений и подачу воды из скважин, колодцев или открытых водоемов.
Имеете опыт в установке или использовании насоса “Малыш”? Пожалуйста, поделитесь информацией с нашими читателями, расскажите о специфике работы агрегата. Оставлять комментарии и задавать вопросы можно в форме, расположенной ниже.
Не все частные дома, а тем более дачи, подключены к центральному водопроводу, поэтому перед владельцами остро стоит вопрос об обеспечении своего хозяйства водой. Решить проблему поможет погружной насос «Малыш», который хотя и обладает скромными характеристиками, но на полив огорода и доставку воды из озера, колодца или реки его вполне хватит. К тому же стоит прибор недорого и доступен практически каждой семье.
Содержание
Общие сведения
Насос «Малыш» используется только для закачки чистой жидкости. Если перекачивать слишком загрязнённую воду, он может быстро выйти из строя. Применяют его для следующих целей:
- набор воды в накопительные резервуары;
- полив садово-огородных участков;
- водоснабжение дачи, частного дома, коттеджа.
Электронасос «Малыш» способен перекачивать жидкость из ближайшего водоёма (озёра, реки, пруда), а также из колодца. Его также можно использовать для раздачи жидкости из резервуара или скважины. В последнем случае есть некоторые нюансы. Дело в том, что по своему типу «Малышок» относится к вибрационным приборам. При работе он создаёт колебания, в результате чего мелкие частицы (песок, глина, ил) поднимаются со дна и всасываются в аппарат. Если такое случится с колодцем, максимум, чем это может грозить — помутнением колодезной жидкости. А вот в скважине прибор может вскоре заилиться.
Сам по себе агрегат компактный — до 255 мм, весит около 3,4 кг. Продуктивная работа этого аппарата возможна лишь при условии небольшого количества механических примесей (до 0,01%). Перекачивание жидкости из рек с большим содержанием песка, а также из слишком заиленных источников требует использования системы фильтрации параллельно с насосом «Малыш».
Характеристики моделей
На рынке присутствует три основные модификации «Малыша», которые в незначительной степени различаются между собой по техническим характеристикам, а также системой забора жидкости (нижняя и верхняя). В связи с этим такие аппараты имеют различную сферу применения.
Классический вариант
В базовой модификации всасывающий патрубок погружного насоса «Малыш» расположен снизу. Благодаря этой особенности аппарат показывает высокую эффективность при выполнении следующих задач:
- подача жидкости из открытых источников (река, озеро и т. д. ), располагающихся на дальних расстояниях;
- откачка воды из затопленных подвалов и цокольных этажей.
Из недостатков насоса «Малыш» с нижним забором воды можно отметить попадание внутрь твёрдых частиц (например, песка), что может привести к поломке насоса. В связи с этим при подъёме жидкости из загрязнённых источников необходимо пользоваться фильтровальными установками.
Аппарат с маркировкой «К» — это тот же базовый вариант, но он имеет встроенную функцию дополнительной термозащиты: при перегреве срабатывает специальное реле, и насос отключается. Наличие такой функции позволяет оставлять работающий насос на длительное время, не волнуясь, что он перегорит.
По маркировке «П» можно определить, что корпус насоса пластмассовый. Если знака нет, значит, он алюминиевый. Второй вариант считается более надёжным, хотя его стоимость ненамного превышает пластиковые модели.
В такой ситуации лучше не экономить, поскольку пластмассовый корпус быстро трескается, из-за чего в негодность приходит и сам аппарат.
Другие модификации
В двух других моделях «Малыш-3» и «Малыш-М» патрубок расположен вверху резервуара. Такие электронасосы с верхним водозабором чаще всего используются для подъёма жидкости из подземных источников. Кроме того, их можно эксплуатировать в условиях сильнозагрязнённых водоёмов, поскольку в них не попадают донные отложения. Эти модели имеют существенное преимущество перед классическим вариантом: агрегату не страшен перегрев, так как он лучше охлаждается. Питание подаётся от обычной сети. Погружать агрегат необходимо на глубине до трёх метров.
Все модели имеют производительность в 430 л/ч. При этом напор у моделей «Малыш-М» и «Малыш» соответствует 40 м (максимум — 60 м), у варианта «Малыш-3» — 20 м (максимум — 25). Без напора насос может поднять 1500 л.
Мощность и размеры моделей также различаются. Так, вариации с литером «М», а также базовая модель имеют мощность в 240 Вт при весе 3,4 кг и длине корпуса 25,5 см. Мощность агрегата «Малыш-3» составляет всего 185 Вт, его масса — 2 кг, длина — 24 см. В связи с этим прибор чаще всего используется для подъёма воды из колодцев с диаметром от 8 см, а также из небольших скважин.
Ещё одним немаловажным параметром, который следует учитывать при покупке насоса, является класс электрозащиты. Если показатель не указан, значит, устройство имеет 2 класс защиты. Такие аппараты снабжены усиленной изоляцией. В комплекте присутствует двужильный кабель. Модели первого класса дополнительно оснащены трёхжильным шнуром с заземлением.
Устройство и принцип действия
Прибор состоит из герметичного прочного корпуса, внутри которого находятся две катушки, вибратор и электрический кабель, приводящий в действие сердечник. В нижней или верхней части (зависит от модели) корпуса находится клапан, который закрывает входные отверстия и обеспечивает свободный приток/отток жидкости при отсутствии давления.
Поршень и якорь приводятся в действие посредством силы переменного тока и совершают механические движения, одновременно выталкивая жидкость.
К насосу присоединяют гибкий шланг, диаметр которого должен быть не менее 1,8 см. Вода может подниматься и по трубам (пластмассовым или металлическим), но в этом случае к прибору всё равно крепится шланг длиной не менее 2 м. Затем к нему прикрепляют патрубок, воспользовавшись хомутом. Если планируется зимняя эксплуатация прибора, то с целью обеспечения свободного оттока воды и предотвращения замерзания в шланге вблизи корпуса проделывают отверстие диаметром около 1,5 мм. Летом эту дыру можно заклеить изолентой.
Длина электрического кабеля определяется расстоянием от источника воды до розетки. В комплекте с вибронасосом идёт шнур питания длиной 6−40 м (точная протяжённость указана в инструкции).
Все три шнура (синтетический трос, резиновый шланг и электрический кабель), идущие от прибора, в нескольких местах соединяют между собой при помощи скотча с интервалом в 1−2 м. При этом первое соединение должно располагаться на высоте не более 0,2 м от корпуса.
Установка в скважине или колодце
Для подвешивания погружного насоса используют только синтетический трос, поскольку проволока или металлический канат от вибрации быстро разрушаются. Их можно применять только в случае, если внизу привязан трос из синтетики.
В верхней части корпуса есть проушины, сквозь которые продевается конец троса и тщательно фиксируется. Привязывать агрегат нужно таким образом, чтобы расстояние от узла до корпуса было не менее 10 см. В противном случае узел может засосать внутрь. Чтобы трос не распустился, обрезанный край оплавляют.
Малютка во время работы вибрирует. При его соприкосновении со стенками колодца или обсадной трубы может повредиться корпус, что приведёт к поломке самого устройства.
Чтобы этого не допустить, перед установкой глубинного прибора и его погружением в скважину на корпус надевают резиновое кольцо, которое обеспечит дополнительную защиту и смягчит возможные удары.
Агрегат опускают в воду, следя при этом за его правильной установкой. Он должен висеть прямо и не касаться стенок. Сверху необходимо соорудить перекладину и прикрепить к ней специальную подвеску из медицинского жгута, резинового шланга или другого прочного эластичного материала. Это позволит снизить уровень вибрации во время работы насоса. Верхний конец троса присоединяют к подвеске таким образом, чтобы обеспечить хорошее натяжение.
Электрический кабель, наоборот, натягивать не нужно. Он должен свободно размещаться на планке.
Приобретённое в магазине устройство полностью готово к эксплуатации, поэтому перед использованием насос не нуждается в дополнительной смазке.
Если в инструкции указано, что прибор имеет I класс защиты, необходимо обеспечить заземление розетки. Включать агрегат можно сразу после погружения в колодец, скважину или водоём.
Во избежание повреждений в процессе эксплуатации насос с нижним расположением патрубка располагают на расстоянии не менее 1 м от поверхности дна. Прибор с верхним забором можно опустить ниже, но его корпус также не должен касаться дна. Если требуется откачка жидкости из затопленных подвалов или подъём воды из мелких водоёмов, допускается расположение насоса на самом дне. В этом случае необходимо подложить под него кусок резины либо обернуть корпус плотной тканью.
Продолжительная и бесперебойная эксплуатация
Цена на погружные насосы «Малыш» небольшая, но и работают они не так уж долго — всего 2−3 года. Для снижения себестоимости при изготовлении используются дешёвые материалы. Но продлить срок эксплуатации всё же можно, если сразу после приобретения агрегата, а также в процессе его работы принять некоторые меры:
- Установленные на приборе винты быстро разбалтываются, что приводит к поломке штока. Поэтому сразу после покупки необходимо их заменить на более длинные и дополнить контргайками.
- Питание подавать лучше через стабилизатор.
- Устройство нужно обеспечить дополнительной защитой от сухого хода.
- Не реже одного раза в месяц советуется проводить осмотр насоса. Если он используется для перекачки загрязнённой жидкости, его следует периодически разбирать и промывать.
Некоторые из этих мероприятий потребуют дополнительных затрат. К примеру, стоимость стабилизатора сравнима с ценой самого насоса, но всё же стабильное напряжение обеспечит лучшую работу устройства. А вот поменять крепления нужно обязательно, тем более что это почти ничего не стоит.
При отсутствии стабилизатора необходимо контролировать сетевое напряжение. При малейших скачках прибор надо отключать от сети. Также следует постоянно следить за качеством поднимаемой воды, так как одной из основных причин поломки насосов является проникновение в механизм различного мусора и песка.
Такая проблема появляется не только при работе насосов с нижним забором, когда внутрь проникают донные отложения. Причиной поломок может стать и просто грязная вода, попавшая через верхний патрубок. Поэтому для защиты погружного агрегата рекомендуется использовать фильтры, которые препятствуют проникновению мельчайших частичек внутрь резервуара. Это не только продлит срок службы агрегата, но и обеспечит перекачку очищенной от разных примесей воды.
Погружное устройство «Малыш» — простой в эксплуатации и обслуживании прибор, не требующий значительных затрат на приобретение. Конечно, он не отличается высокой производительностью и не может полностью заменить собой центральный водопровод, но для полива огорода и мелких хозяйственных нужд этот насос вполне пригоден. С его помощью можно организовать подачу жидкости из открытых водоёмов, колодцев или скважин. При надлежащем уходе насос «Малыш», технические характеристики которого позволяют использовать прибор для различных нужд, способен прослужить намного дольше указанного в инструкции срока.
Универсальный электронасос применяется в хозяйстве разнопланово. Ограничивается применение этого инструмента только напором и мощностью. Благодаря тому, что это устройство имеет очень хорошую мощность, он используется даже для перекачки воды с примесями песка, но при условии, что количество его будет небольшим.
Описание прибора
Для применения этого устройства в разных направлениях забор воды может проводиться снизу и сверху. Однако для безотказной работы нужно дополнительно монтировать фильтр очистки жидкости и автоматику. Кроме того, потребуется дополнительная защита от перегрева.
Среди основных задач, которые можно выполнять при помощи этого инструмента, выделяют:
- Подъем воды с большой глубины;
- Полив участка из открытого водоема;
- Подача в водопровод воды;
- Дренажная раскачка затопленных помещений;
- Создание напора.
Для постоянного круглогодичного применения вибрационный насос можно установить, предварительно не просчитав все последствия. Несмотря на наличие специальной прокладки, при работе устройства вибрация передается на стенки трубы, постепенно разрушая ее. Со временем это может привести к разрушению скважины. «Малыш» имеет достаточно простую конструкцию, однако, чтобы он работал на протяжении длительного времени и можно было повысить его производительность, желательно оснастить его автоматикой.
В частности, для этого может применяться:
- Датчик сухого хода;
- Поплавковый выключатель;
- Стабилизатор напряжения;
- Манометр;
- Обратный клапан.
Это позволит существенно продлить период эксплуатации устройства, однако стоит помнить, что при этом значительно возрастет его стоимость. Вибронасос выполнен в нескольких различных модификациях. Он может применяться для откачки емкостей с грязной жидкостью, а также устанавливается в скважинах и колодцах.
Характеристики этого устройства практически ничем не уступают своим зарубежным аналогам. Зато подобное оборудование стоит гораздо дешевле, что позволяет дополнительно сэкономить.
Подключение может быть сверху и снизу, все зависит от специфики применения. Нижнее подключение применяется зачастую в скважинах и колодцах, диаметр которых составляет более 10 см. Кроме того, при помощи прибора можно откачивать жидкость из небольших емкостей. Недостатком нижнего забора считается только то, что в нее могут попасть различные примеси и грязь, поэтому на входе обязательно следует монтировать специальный фильтр. Что же касается оборудования с верхним забором, то мусор не может попасть внутрь, а также это изделие характеризуется более результативным охлаждением, в результате чего риск перегрева становится минимальным.
Важно! При выборе обязательно нужно учитывать то, насколько чистая жидкость, которую нужно будет перекачивать. Если она загрязнена, то стоит отдать предпочтение устройству с верхним забором, чтобы избежать частых поломок.
При приобретении нужно учитывать такие технические характеристики, как:
- Рабочее напряжение;
- Мощность оборудования;
- Производительность;
- Максимальная рабочая глубина.
Производитель предлагает достаточно современные модели с системой автоматизации, что обеспечивает более качественную работу и высокую производительность оборудования.
Вибрационный вариант
Водяной «Малыш» имеет достаточно приемлемую стоимость и идеально подходит для перекачки чистой воды. Чрезмерно загрязненную им лучше всего не перекачивать, так как устройство очень быстро сгорит.
Применяют его в таких случаях, как:
- Полив огорода;
- Набор воды в накопительные емкости;
- Водоснабжение дома.
Качать воду такой прибор может как из колодца, так и из естественного водоема. Идеально подходит для раздачи из емкости. Так как тип его относится к вибрационному, то устройство создает определенные колебания в толще воды, поднимая мелкие частички со дна и всасывая их. Не менее интересными вариантами считаются такие модели, как «Струмок» или «Ручеек». К каждому прибору прилагается подробная инструкция по эксплуатации, которая поможет определить особенность проведения работы.
Особенности оборудования
Инновационное насосное оборудование обеспечивает водой людей даже на отдаленных участках. С его помощью удается избавиться от всевозможных неудобств и неприятностей. Отдельно стоит выделить модель «Малыш», которая пользуется большой популярностью у дачников и собственников загородных домов.
Этот агрегат отличается:
- Небольшими габаритами и весом;
- Хорошим напором;
- Хорошей мощностью;
- Доступной стоимостью.
Погружной или поверхностный тип изделий не обеспечивают достаточное качество работы. «Малыш», в отличие от этих видов устройств, работает по совершенно уникальной технологии. Он подкачивает воду путем вращения специального штока и якоря, что приводит к возникновению вибраций. Единичный импульс дает возможность поднимать воду с глубины без прикладывания дополнительных усилий и применения подъемных механизмов.
Насос вибрационного типа благодаря своей достаточно простой конструкции имеет невысокую стоимость. В основном его применяют для проведения поливочных работ, однако он просто не подходит для постоянной системы водоснабжения. Принцип его работы очень простой. Электрический ток подается на привод, а затем с усилием направляется в противоположную сторону. В результате этого происходит колебание мембраны, позволяющее дальше продвигать жидкость. Установленный на выходе клапан не дает ей возможности вернуться обратно.
Область применения агрегата
«Малыш» достаточно востребован фермерами, сельскими жителями и дачниками. Это надежное устройство, отличающееся небольшим размером и весом.
Оно просто незаменимо для:
- Откачивания воды из погреба;
- Полива огорода;
- Заполнения бака.
Этот небольшой по габаритам аппарат отличается своей надежностью, так как прошел испытание временем. Имея небольшие размеры, он очень хорошо держит напор, а также включается просто от розетки. Устройство выпускается в самых различных модификациях. И при надобности к нему присоединяется блок автоматики, что обеспечивает бесперебойную работу.
Водяной насос «Малыш» очень экономичен, потребляет мало энергии и служит на протяжении длительного времени без проведения серьезных ремонтных работ. Специально для него были разработаны реле и сетчатый фильтр, что значительно продлевает срок службы агрегата.
В зависимости от расположения втягивающих воду отверстий он может быть для нижнего или верхнего забора воды. Эти параметры указывают на глубину погружения аппарата, а также на то, какое давление будет внутри шланга.
Разновидность «Малыш М»
Этот глубинный насос имеет очень хорошие характеристики, именно поэтому он достаточно востребован среди дачников. Основными его преимуществами являются простота и удобство использования.
Благодаря наличию автоматического устройства питание отключается при низком уровне воды в резервуаре. Уровень жидкости определяется при помощи специальной поплавковой комбинации. При поднятии жидкости до определенного параметра двигатель вновь автоматом запускается. Система защиты прибора работает от того же поставщика питания, что и сам насос.
На современном рынке представлено несколько модификаций этого прибора, а именно:
- Классический вариант;
- Малыш М;
- Малыш К;
- Малыш 3.
«Малыш М» по заявленным показателям практически ничем не уступает классической модели, кроме того, что втягивание жидкости идет через клапан сверху. Именно поэтому такую модификацию насоса применяют в основном для скважин. Его рекомендуют применять там, где невозможен нижний забор воды по причине высокой загрязненности дна.
От того, каков диаметр выходного отверстия, во многом зависит напор подаваемой воды, а также особенность работы прибора. Согласно отзывам пользователей, такой насос пользуется очень большой популярностью не только в нашей стране, но и далеко за ее пределами. Многие подтверждают высокую надежность устройства, простоту установки, а также легкость в эксплуатации и обслуживании.
Технические характеристики
Характеристики насосов «Малыш» и его конфигураций имеют очень большое значение при выборе этого прибора. Кроме того, приобретение подобной конструкции требует очень четкого понимания целей его применения.
От этого во многом зависят требуемые качества и его показатели, в частности, такие как:
- Высота поднимаемого потока;
- Диаметр труб;
- Наличие посторонних примесей.
Принцип работы прибора базируется на применении попеременной силы тока, превращаемой в механические колебательные движения поршня. Ограничений его применения совсем немного, и к ним относятся такие, как: нельзя прикасаться к прибору, подключенному к сети; запрещено использовать устройство, если превышено напряжение; нельзя подключать его при повреждении шнура питания; нельзя перекрывать подачу воды при работе прибора.
Технические характеристики конструкции рассчитаны на 2 часа беспрерывной подачи воды с отключением менее чем на 20 минут. Этот прибор не предназначен для перекачивания жидкости с камнями, отходами нефтепродуктов и мусором.
Используемые источники:
- https://glav-dacha.ru/nasos-malysh-raznovidnosti/
- https://sovet-ingenera.com/vodosnab/nasosy/pogruzhnoj-nasos-malysh.html
- https://proagregat.com/nasosy/pogruzhnoy-nasos-malysh/
- https://kanaliza.ru/nasosy/nasos-malysh
