Обратный клапан шаровой: конструкция, разновидности, сфера применения

Для обслуживания и настройки отопительных систем применяется различная запорная арматура – ручная и автоматическая. Задача статьи – разъяснить, что такое обратный клапан для отопления, как его правильно выбрать и установить. Суть проблемы: данный элемент используется в конкретных случаях, а неграмотные сантехники лепят его куда попало либо не ставят, когда он нужен. Пример – схема на 2—3 контура без гребенки. Предлагаем рассмотреть виды и места установки возвратных клапанов.

Виды запорных элементов

Любой обратный клапан (устаревшее название – невозвратный) выполняет простую задачу – не позволяет потоку теплоносителя менять направление, пропуская жидкость лишь в одну сторону. В схемах водяного отопления данная функция нужна не всегда и реализуется по мере необходимости.

В отопительных системах частных домов и квартир применяются следующие виды возвратных клапанов:

• лепестковые;
• тарельчатые;
• шаровые.

Для справки. В промышленном производстве и сфере водоснабжения встречаются и другие разновидности изделий – двустворчатые, подъемные и дисковые, используемые в качестве сетевых элементов на трубопроводах большого размера. В частном домостроительстве подобная арматура не применяется.

Разберем устройство и принцип работы каждого типа клапанов отдельно. В дальнейшем это поможет вам понять, какое изделие лучше подобрать и установить в конкретную систему отопления.

Лепестковые клапаны

Элемент, изготавливаемый из латуни либо нержавеющей стали, состоит из таких деталей:

• корпус в виде тройника с откручивающейся верхней пробкой (для обслуживания);
• дисковый затвор, закрепленный на оси посредством поворотного рычага;
• седло с уплотнением, куда прилегает диск в закрытом состоянии.

Примечание. Существует 2 версии изделий – со свободным либо подпружиненным лепестком. Во втором случае створка принудительно закрывается пружиной, чтобы запор срабатывал в вертикальном положении.

Общее устройство лепесткового обратного клапана показано на чертеже с деталировкой. Принцип работы элемента следующий: теплоноситель, движущийся в указанном направлении, отклоняет запорный диск и свободно проходит дальше по трубе. Когда направление потока воды меняется на противоположное, затвор под воздействием силы тяжести (или пружины) автоматически захлопывается и перекрывает проход.

Для справки. Благодаря принципу действия изделия получили несколько названий – гравитационные, поворотные, «хлопушки».

Перечислим важные характеристики лепестковых обратных клапанов, устанавливаемых в системы отопления частных домов:

• диаметр внутреннего прохода – от 15 до 50 мм (½—2 дюйма);
• максимальное рабочее давление – 16 Бар;
• низкое гидравлическое сопротивление;
• сбоку в корпусе предусмотрен винт для разборки и настройки оси затвора;
• гравитационная версия без пружины может нормально работать только в горизонтальном положении.

Подробно конструкция и принцип работы поворотного клапана показан на видео:

Клапаны тарельчатого типа

Принцип работы тарельчатого обратного клапана понятен по его конструкции, изображенной на чертеже:

1. Внутри цилиндрического латунного корпуса сделана площадка с круглым отверстием – седло.
2. С другой стороны детали выполнена перегородка, имеющая отверстие в центре.
3. В отверстие перегородки вставлен шток с тарельчатым затвором на конце, оснащенным уплотнителем.
4. Между перегородкой и «тарелкой» установлена пружина, прижимающая диск к седлу.

Вода, текущая в правильном направлении, преодолевает силу упругости пружины, открывает затвор и двигается дальше. В обратную сторону течение невозможно – проток моментально закрывается. Какие свойства обратного клапана важны для систем отопления:

• способность функционировать при любой ориентации корпуса в пространстве;
• рабочее давление – не менее 10 Бар, диаметры DN15 — DN100 (внутренний);
• тип соединения – муфтовое (внутренняя трубная резьба);
• пружинный запор создает повышенное гидравлическое сопротивление потоку жидкости;
• уплотнение теряет герметичность в случае попадания твердых частиц, например, песка.

Справка. Существуют более компактные версии обратных пружинных клапанов, устанавливаемых между фланцами. Уменьшение габаритов бывает полезным при монтаже обвязки котлов в условиях ограниченного пространства топочной.

Тарельчатые запоры также применяются в сетях водоснабжения, например, совместно с погружными насосами. Клапан не позволяет воде из трубопроводов стекать обратно в колодец либо скважину.

Шаровые затворы

Это обратный клапан простейшей конструкции, работающий по следующему принципу:

1. Внутри цилиндрического латунного корпуса помещен шарик, сделанный из резины, реже — алюминия.
2. Выскочить наружу шарику не позволяют 2 перегородки с отверстиями, сделанные по краям.
3. Поток теплоносителя придавливает резиновый шар к перегородке с ребрами. Эти выступы образуют зазор, куда свободно проходит поток воды.
4. Если теплоноситель двинется в обратную сторону, шарик прижмется ко второй перемычке – седлу. Поскольку ребра отсутствуют, тело шарика полностью закроет проходное отверстие.

Плюсы шарового обратного клапана – низкая цена, малое гидравлическое сопротивление и работа без всяких пружин в любом положении, хотя предпочтительнее вертикальное. Недостаток – потеря герметичности при повышении давления до 6—7 Бар, чего не случается в индивидуальных отопительных сетях.

Справка. Шариковые фекальные клапаны, действующие по аналогичному принципу, широко применяются в системах канализации. Назначение – предотвратить движение нечистот обратно к сантехническим приборам.

Чтобы ближе познакомиться с шариковым затвором, смотрите следующее видео:

Варианты схем подключения

Перед выбором обратного клапана выясните его назначение в вашей системе отопления. Облегчим задачу и подскажем варианты применения возвратных затворов:

1. Клапаны ставятся на отдельные контуры закрытой схемы, оборудованные циркуляционными насосами. Цель – предотвратить возникновение паразитных потоков, ухудшающих работу отопительных ветвей либо включенных параллельно котлов.
2. При установке на байпас параллельно насосу затвор помогает системе автоматически перейти в режим естественной циркуляции, когда внезапно отключилась подача электроэнергии.
3. Врезка в трубопровод подпитки позволяет избежать опорожнения отопительной сети в различных ситуациях.

Важная рекомендация. Не слушайте «специалистов» и не ставьте пружинный клапан перед единственным циркуляционным насосом в обычной одноконтурной системе. Заверения, что таким образом вы убережете перекачивающий агрегат от гидроударов и прочий бред не отвечают действительности.

В качестве примера правильной установки обратных клапанов приведем схему совместного подключения твердотопливного и электрического котла. В случае остановки одного из насосов второй неизбежно погонит теплоноситель паразитным потоком по малому кругу. Без запорной арматуры здесь не обойтись.

Примечание. Похожая ситуация может возникнуть при подключении радиаторной сети и бойлера косвенного нагрева с отдельным насосом без распределительной гребенки, гидрострелки или буферной емкости.

Второй пример типичен для гравитационных систем с естественной циркуляцией воды, переделанных под работу с насосом. Основной режим – принудительный, но при отключении света агрегат на байпасе остановится и перестанет поджимать исполнительную часть обратного клапана, врезанного в прямую магистраль. Тогда возобновится конвекционное течение воды по основной линии, пока не подадут электричество.

Установка обратного клапана на подпитку не обязательна, но может избавить вас от неожиданных проблем. Реальный пример из практики: домовладелец решил поднять давление в системе отопления и открыл кран подпитки в котельной. Поскольку на тот момент предприятие водоканала производило ремонт сети и перекрыло водоснабжение, теплоноситель передавил холодную воду и частично ушел в трубу. Вместо подпитки вышло опорожнение, в результате давление упало и газовый котел остановился.

Устанавливаем клапан правильно

Чтобы не наделать ошибок при выборе и установке обратного клапана в нужное место системы отопления, прислушайтесь к простым рекомендациям:

1. Во избежание паразитных потоков в соседних ветвях ставьте изделия лепесткового либо тарельчатого типа. Первые предпочтительнее, поскольку не создают повышенного гидравлического сопротивления.
2. В байпасном узле самотечной системы используйте шариковый клапан, обладающий практически нулевым сопротивлением.
3. Для подпитки выбирайте элемент с тарельчатым затвором, рассчитанный на высокое давление.


4. Лепестковый клапан гравитационного типа всегда монтируется горизонтально. Причем головка сервисной гайки должна стоять вертикально, иначе затвор не закроется и станет пропускать теплоноситель в обратную сторону.
5. Не приобретайте арматуру в чугунном корпусе. Она тяжелее и менее надежна в работе.
6. Правильность монтажа сверяйте по стрелке на корпусе клапана, указывающей направление протока воды.
7. Нельзя ставить арматуру с пружинным запором в схему с естественной циркуляцией – самотек остановится из-за высокого сопротивления.

Тарельчатые и лепестковые затворы нуждаются в периодическом обслуживании и очистке. Если под уплотнитель седла попадут твердые частицы или отложения, невозвратный клапан потеряет герметичность. Лучший способ прочистки – снять элемент и продуть прилегающие поверхности компрессором.

Заключение

В квартирах и частных домах небольшой площади, обогреваемых одними радиаторами, обратные клапаны не понадобятся. Разве что поставить его на трубопровод подпитки. Когда схема усложняется присоединением бойлера ГВС, теплых полов либо второго котла, обязательно продумайте способ развязки контуров. Если монтаж гидрострелки или буферной емкости не планируется, устанавливайте подходящую запорную арматуру.

<index>

Современные сооружения невозможно представить без нормально функционирующих бытовых систем. При их установке, кроме основных комплектующих, применяют такой вид арматуры, как обратный клапан для системы отопления. Что он собой представляет и какую функциональную нагрузку несет?

Особенности

Для нормального функционирования трубопровода необходим монтаж клапанов обратного типа, основная цель которых состоит в недопущении аварий и серьезных затратных поломок.

Основная задача обратного клапана заключается в обеспечении циркуляции жидкости в конкретно обозначенную сторону без возможности изменения ее хода в обратном направлении. Именно поэтому арматуру такого типа принято устанавливать в тех местах системы, в которой обратный поток теплоносителя недопустим или нежелателен. Несоблюдение подобных правил может привести к аварийной ситуации, а также вызвать проблемы и сбои.

Являясь элементом защитной арматуры, обратные клапаны помогают отопительной системе поддерживать оптимально возможный рабочий режим.

Необходимость применения

Установка клапана обратного типа может носить обязательный или рекомендательный характер. В промышленных целях их монтажом занимаются профессионалы. Что касается жилых домов и квартир, то есть несколько случаев, когда такая арматура необходима:

При установке счетчика на воду

Это обязательное условие, без выполнения которого невозможно получить документальное одобрение от водоснабжающих предприятий.

Клапан не позволяет воде циркулировать в обратную сторону, что может быть вызвано разницей в давлении внутри труб.

При эксплуатации водных нагревателей накопительного типа

Установка такой арматуры на бойлерах для газового и электрооборудования обязательна на входе для холодной воды.

Для циркуляционных насосов

При использовании насосов циркуляционного типа клапаны устанавливают на выходе.

Это позволяет избежать аварий и сбоев в системе, которые могут быть спровоцированы обратным движением воды в контуре с более слабым насосом при вытеснении теплоносителя более мощным агрегатом.

На обратной отопительной магистрали

На обратной отопительной магистрали клапан монтируют перед самым входом в котел.

Если случится авария, защитная арматура не даст вытечь теплоносителю, а при нормальной работе системы не позволит двигаться ему в запрещенном направлении.

Для глубинных насосов

Кроме того, такие защитные элементы используют при функционировании насосов, рассчитанных на глубинную работу для того, чтобы в неработающем состоянии вода не смогла вытекать из трубопровода.

Классификация

Эти изделия применяются не только в системе отопления и водоснабжения, но и при установке канализационного и вентиляционного оборудования. Арматура выполняет одну и ту же функцию, отличаясь при этом габаритами, формой, материалом корпуса, способом запуска, а также видом затвора.

По материалу изготовления

Самыми лучшими считаются клапаны из нержавейки. Они более дорогие, чем чугунные, применяемые для труб крупного диаметра, или латунные, считающиеся отличным вариантом для бытовых целей.

Но зато отличаются проверенной временем долговечностью.

Многие современные производители изготавливают клапаны обратного типа из нескольких видов материала (пружина – нержавеющая, корпус латунный и пластиковая тарелка).

По методу подключения

Защитные клапаны могут быть следующих типов:

• фланцевые (используются для труб большого диаметра);
• межфланцевые (имеют небольшой размер и устанавливаются в пространстве между фланцами);
• муфтовые (имеющие переходы с резьбой, предназначенные для крепления).

По конструкции

Шаровые (шариковые) клапаны отличаются наличием запорной детали, представляющей собой шарик из металла, который прижимается к седлу с помощью пружины, когда происходит снижение давления в системе или прекращение движения воды. Такие элементы считаются дорогостоящими, их принято использовать на трубах компактного размера (до 40 мм) при монтаже больших магистралей в системе централизованного отопления.

Лепестковые клапаны обратного типа могут иметь 1 или 2 створки. Регулирование направления потока теплоносителя происходит за счет стальной пластины, а также специальной шарнирной системы, обеспечивающей движение створок под давлением. Лепестковый клапан с 2 створками гарантирует минимальные гидродинамические затраты, а элемент с 1 створкой (поворотный) используется для труб размером от 50 мм и изготавливается, как правило, из чугуна.

Дисковый пружинный клапан обратного типа используется для отопления квартир и домов, а также ставится на радиаторы. Он привлекает автоматической работой, отличается доступной ценой, широким выбором диаметров, причем крепится муфтовым способом – самым доступным для бытовых целей. При покупке рекомендуется выбирать деталь с сердечником из стали или латуни.

Особенности монтажа

При монтаже такой арматуры важно учитывать направление теплоносителя, указанное на корпусе устройства в виде стрелки, а также обеспечить доступ к клапанам для их возможного техобслуживания.

Для локальной работы могут пригодиться краны типа «американка». Если врезается подъемный поворотный клапан, то он должен быть установлен исключительно горизонтально.

Система водоснабжения

Защитные элементы устанавливают в местах разветвления трубопровода, а также на байпасах для котлов и радиаторов. Если в системе предусмотрен насос, то арматуру врезают в точку перед насосной станцией или на всасывающей трубе сразу после храповика.

В случае с вибрационным насосом клапаны монтируют в любом месте системы, но обязательно до ресивера.

Если устройство устанавливают на уже функционирующий трубопровод, то необходимо разорвать его, поставить клапан на одну сторону трубы, а затем соединить с другой частью с помощью сгона.

Оснащение обратного клапана тройником с краном необходимо, если водопровод будет эксплуатироваться только летом, а на зиму воду будут сливать.

Система канализации

Установка запорной арматуры для канализационной системы предполагает 2 типа врезки: вертикальную и горизонтальную. Она производится в точках, где стыкуются трубы. При работе необходимо применять переходники (от металла к пластику и наоборот).

Система отопления

В отопительной системе с естественной циркуляцией теплоносителя принято устанавливать такую арматуру только на байпасах, обеспечивающих промежуточную магистраль между обратным и прямым трубопроводами с целью равного распределения теплоносителя по батареям (радиаторам). Монтаж обратного клапана способен ограничить передвижение воды по малому кругу системы в случае отключения электрического насоса.

Клапаны встраивают в промежутке между нагнетающими и всасывающими трубами насоса.

</index>

Гляньте это:

Отопление будущего с помощью энергосберегающих системКлассификация отопительного оборудованияРазновидности отопительных приборовСборка солнечного коллектора для отопления своими руками

• 25 Март 2016Paroc представляет новое премиальное решение PAROC eXtra plus
• 24 Март 2016Новые водонагреватели Bosch с сухим тэном
• 11 Март 2016БИТП от АДЛ — современный продукт для надежных тепловых систем
• 10 Март 2016Новые современные решения от Danfoss

Пеллетные котлы «Пиролиз Мастер» — обзор обновленной линейки и отзывыТОП-5 твердотопливных котлов отопленияТОП-5 комбинированных котлов отопления7 лучших моделей газовых котловКакой утеплитель не грызут мышиОсобенности утеплителя ТехноблокВалерий Залетин, генеральный директор ООО НПК «Мегадор», о перспективах развития российского климатического рынка и немного о себеГенеральный директор ООО «Эксперт Инжиниринг» (торговая марка ИНЕСИС) Т.Л. Саковцева отвечает на вопросы, интересующие читателей

• Калькулятор стоимости энергоносителя для отопления
• Калькулятор стоимости устройства системы отопления
• Расчет тепловой мощности котла
• Расчет стоимости ремонтных работ
• Задать вопрос эксперту

Принцип действия обратного клапана

Прежде всего следует отметить, что обратные клапаны устанавливаются не «на всякий случай», а только при необходимости, если другого технического решения нет. Это обусловлено тем, что элементы часто обладают немалым гидравлическим сопротивлением в зависимости от конструкции. Это вносит некоторые ограничения при использовании обратных клапанов для отопления с естественной циркуляцией. Причина – слишком малое давление теплоносителя в системе.

Исключением являются гравитационные клапаны с поворотной заслонкой, некоторые их модели способны открывать путь теплоносителю при минимальном давлении 0.001 Бар.

Невзирая на различия в конструкции, большинство изделий снабжается одной ключевой деталью – пружиной. Она является исполнительным механизмом, закрывающим затвор при изменении нормальных условий, в этом и заключается принцип работы обратного клапана. Усилие, затрачиваемое на преодоление упругости пружины, определяет величину гидравлического сопротивления механизма. Для схем с различными рабочими параметрами подбираются изделия, имеющие соответственную упругость и массивность пружины.

На что же воздействует пружина? Ее задача – удерживать запирающее устройство закрытым, это его нормальное состояние. Тогда поток жидкости, протекающий с одной стороны, может преодолеть силу упругости пружины, открыть препятствие и уйти дальше по трубе. Попытка потока изменить направление и течь в другую сторону ни к чему не приведет – запорное устройство захлопнется, опираясь на прилив в корпусе. В этом месте имеется уплотнительный элемент, делающий обратный клапан в системе отопления полностью герметичным.

Запорная арматура, предназначенная для работы в отопительных схемах, выполняется из таких материалов:

• серый чугун;
• сталь;
• латунь;
• нержавеющая сталь.

Виды клапанов

В зависимости от исполнения запирающего устройства существуют следующие виды обратных клапанов:

• тарельчатые;
• гравитационные (лепестковые);
• шаровые;
• двустворчатые.

Тарельчатые устройства перекрывают проходное сечение с помощью диска, входящего в седло с уплотнителем. Изнутри диск прикреплен к штоку, свободно движущемуся во втулке. На нем между тарельчатым элементом и корпусом находится пружина цилиндрической или конической формы, надежно прижимающая диск к седлу.

Затворы с диском в качестве запирающего элемента производятся двух типов: проточный и подъемный. В клапане с прямым протоком жидкости диск закрывает одно из входных отверстий, а во время открывания теплоноситель движется без изменения направления. Изделие часто применяется в системах отопления и ГВС, его назначение – предотвращение паразитных потоков в схемах с несколькими котлами. Конструкция изделия показана на рисунке:

В подъемных устройствах затвор расположен внутри арматуры и находится в горизонтальном положении. Поток жидкости подпирает «тарелку» с пружиной снизу, поднимает ее и устремляется вверх. После преодоления препятствия вода снова поворачивает и продолжает путь в прежнем направлении. Такие клапаны, как правило, задействованы в обвязке котлов средней или большой мощности и редко устанавливаются в частных домах.

Малое сопротивление гравитационного обратного клапана обусловлено пружиной с очень малой упругостью. В некоторых моделях ее нет вовсе, устройство работает за счет двух сил: тяжести и давления обратного потока, буде такой появится. Крышка с уплотнителем, закрывающая проход жидкости, подвешена верхней частью к оси и слегка подпружинена. Гидравлическое сопротивление потоку – минимальное, кроме того, рабочее сечение канала практически не уменьшается. Но есть и другая сторона медали: арматура может функционировать только в горизонтальном положении.

По сути, шаровый клапан обратного давления мало чем отличается от тарельчатого. Роль запирающего элемента здесь играет не диск, а шар. Например, во фланцевом клапане диаметром 50 мм и более шар, изготовленный из каучука или алюминиевого сплава, свободно перемещается по наклонному каналу. Во время «правильного» движения воды он находится под верхней крышкой изделия, пружина сжата. В тот момент, когда поток меняет направление, обратный клапан с шариком закрывается за счет того, что пружина распрямляется, последний опускается и садится в седло.

При всех своих достоинствах и простоте конструкции данные изделия очень редко устанавливаются в системы отопления частных домов. Сфер, в которых они применяются, несколько: это водопровод, канализация и отопление. Обычно шариковые клапана ставятся в системах теплоснабжения либо других сетях промышленных предприятий.

Для установки в трубопроводах большого размера и для работы в системах с повышенным давлением предназначаются двустворчатые клапаны. В них проходное сечение пересекает ось, на которой установлены 2 подпружиненные створки. Принцип действия все тот же: створки открываются под воздействием давления теплоносителя. Если из-за каких-то обстоятельств жидкость пойдет в другую сторону, то створки быстро захлопнутся и поток будет заблокирован.

Установка обратного клапана на отопление

Чаще всего запорные устройства обратного давления применяются в схемах обвязки котлов. Особенно они актуальны, когда нужно связать несколько теплогенераторов в каскад либо синхронизировать работу котлов на различных энергоносителях. Тогда клапан не дает возникнуть паразитным потокам теплоносителя, что обязательно возникнут при параллельном включении источников тепла.

Когда подача воды в системе отопления осуществляется циркуляционным насосом, то применять можно любой из перечисленных видов затворов. В самотечных же системах можно применять только гравитационные клапаны. При этом надо соблюдать следующие правила:

• подобрать изделие по рабочему давлению и температуре теплоносителя. Как правило, в трубопроводах частных домов давление находится в пределах 3 Бар, а температура – 95 ºС. Если же здание подключено к централизованной сети, то нужно узнать ее параметры и по ним подбирать изделие;
• следует помнить, что в системе отопления обратный клапан устанавливается в том положении, какое указано в техническом паспорте. Как правило, все подпружиненные устройства успешно функционируют как в горизонтальном, так и вертикальном положении. И только гравитационный затвор ставится всегда горизонтально;
• устанавливая устройство в котловом контуре на обратном трубопроводе, не забывайте, что оно должно находиться после циркуляционного насоса, а не до него.

Примечание. Тип присоединения изделия зависит от рабочего давления в сети. Если оно меньше 16 Бар, то ставятся муфтовые клапаны, а когда больше – то фланцевые (или межфланцевые).

Ниже в качестве примера показана схема подключения двух котлов – твердотопливного и электрического с использованием обратных клапанов для предотвращения паразитных потоков:

Заключение

Обратный клапан – это один из важных составляющих систем отопления. В одном случае он призван обеспечить безаварийную работу схемы, в другом – повысить ее эффективность и согласованность между разным оборудованием. При выборе того или иного изделия надо учитывать массу нюансов, например, для работы с гравитационной схемой пригоден лишь лепестковый обратный клапан для системы отопления. В процессе подбора стоит проконсультироваться со специалистом.

Для отопительных систем могут применяться различные виды запорной арматуры. Существуют как ручные, так и автоматические модели. Для большинства владельцев домов с автономным отоплением будет полезной информация о том, как правильно выбирать и устанавливать такое оборудование. При монтаже обратного клапана для отопления многие начинающие мастера допускают ошибки, встраивая его не в то место, где он должен находиться.

1 Разновидности обратных клапанов</span></h2>

Любой запорный элемент (обратный клапан, или его устаревшее название «невозвратный») имеет основную функцию — не пропускать теплоноситель в одну трубу или патрубок, а во вторую — пропускать. Для различных схем отопления такой элемент не всегда является обязательным, поэтому нужно исходить уже из конкретной ситуации.

Для отопления частного дома могут применять три вида устройств:

• тарельчатый;
• лепестковый обратный клапан;
• шаровый.

В промышленных целях применяются и другие виды арматуры. К примеру, подъёмные, дисковые, двустворчатые и т. п. Они используются только на трубах с очень большим диаметром для сетевых соединений. Для отопительной системы частного дома они не применяются.

Для того чтобы понять, на какую систему отопления устанавливать определённый тип клапана, нужно изучить основные конструктивные особенности каждого из них.

‘ >Обратный клапан для самотёчной системы отопления.Какой выбрать!Обзор.РекомендуемКак сделать систему отопления с естественной циркуляцией

1.1 Лепестковая конструкция</span></h3>

Существует два варианта выполнения такого устройства — со свободным или пружинным лепестком. Второй случай характеризуется принудительным закрыванием лепестка (створки). Это даёт клапану возможность работать в вертикальном положении.

Сам элемент, который делается из нержавейки или латуни, включает в себя следующие элементы:

1. 1. Корпус, имеющий вид тройника. Сверху есть пробка для технического обслуживания.
2. 2. Уплотнитель, на который «ложится» диск в закрытом состоянии.
3. 3. Непосредственно запорный диск, прикреплённый с помощью поворотного рычага.

Принцип работы лепесткового обратного клапана для отопления простой. Движущийся по трубе теплоноситель, дойдя до запорного клапана, спокойно под давлением открывает диск, и вода течёт куда следует. Если она изменяет своё направление, то диск клапана естественным путём или с помощью пружины отодвигается в обратную сторону и меняет направление потока.

Благодаря своему принципу действия элемент в народе получил много различных неофициальных названий — гравитационный, поворотный и т. п. Иногда его называют «хлопушкой».

Обратный клапан для отопления с естественной или принудительной циркуляцией имеет несколько важных характеристик:

• внутренний диаметр от 15 до 55 мм;
• гидравлическое сопротивление на довольно низком уровне;
• максимальное давление не более 15 бар;
• менее эффективная гравитационная модель не может работать в вертикальном положении;
• сбоку конструкции располагается винт для настройки оси затвора.

‘ >Отопление в доме 80 кв.м.,с естественной циркуляцией и байпасом.РекомендуемПредохранительный клапан для сброса давления в водонагревателе

1.2 Тарельчатый тип</span></h3>

Многие интересуются, нужен ли обратный клапан в системе отопления вообще. Для этого следует определиться с типом системы, а потом уже принимать решение.

Что касается тарельчатого типа затворов, то принцип их работы также несложен. Теплоноситель, который двигается в направлении клапана, преодолевает силу упругости его пружины. При этом в обратную сторону вода не потечёт, так как клапан ее не пропустит.

Пошагово его устройство можно описать следующим образом:

1. 1. Внутри корпуса проделано отверстие.
2. 2. С противоположной стороны есть перегородка с отверстием по центру.
3. 3. В него вставлена ось с круглым затвором, оборудованная сальником.
4. 4. Между круглым затвором (тарелкой) и перегородкой установлен пружинный элемент, который прижимает диск к краю отверстия.

Есть и более надёжные, удобные и компактные пружинные клапаны, монтирующиеся между фланцами. Это очень полезно, когда установка требуется в месте с небольшой доступностью.

Кроме этого, они имеют некоторые полезные свойства:

• могут работать при любом расположении — горизонтальное, вертикальное или диагональное;
• соединяются, как обычная муфта;
• выдерживают давление от 10 бар;
• создают повышенное сопротивление жидкости.

Кроме этого, уплотнение может потерять герметичность, если в потоке будут твёрдые частицы, к примеру, песок.

Такие устройства зачастую применяются вместе с пружинными насосами. Это удобно, поскольку клапан не допустит, чтобы вода обратно опустилась по трубам в колодец либо скважину.

‘ >Самотечная система отопления!Секрет-1й!Регулировка температуры подачи на систему дома!!!РекомендуемВиды схем отопления двухэтажного дома с принудительной циркуляцией

1.3 Шаровые изделия</span></h3>

Особенными характеристиками шарового клапана являются низкое гидравлическое сопротивление и возможность работать без пружины в любом положении, хотя лучше всё же в вертикальном. Из недостатков можно отметить потерю герметичности после повышения давления до 6−7 бар. Но такие показатели невозможны в системе отопления частного дома.

Принцип работы базируется на следующих пунктах:

1. 1. Внутри корпуса цилиндрической формы есть резиновый или алюминиевый шарик.
2. 2. Вылететь шарику не позволяют два отверстия в виде перегородок по краям.
3. 3. Под давлением теплоносителя шарик прижимается к одной стороне, оборудованной рёбрами жёсткости, после чего образуется некоторый зазор, сквозь который может свободно течь вода.
4. 4. Если движение осуществляется в обратную сторону, то рёбер жёсткости уже нет, и шарик, соответственно, перекрывает проход полностью.

В сфере канализационных систем шариковые клапаны также широко распространены. Они не допускают попадания нечистот обратно в помещение.

2 Схемы подключения оборудования</span></h2>

Перед тем как применять запорную арматуру определённого типа в системе отопления, нужно понять, какую функцию она будет выполнять. Если конкретизировать, то есть несколько возможных вариантов, куда ставить обратный клапан на отопление.

Клапаны могут монтироваться на определённые контуры в закрытой системе отопления, где есть циркуляционные насосы. Главной задачей при этом является недопущение образования непредсказуемых потоков воды в ненужных направлениях. Они могут существенно ухудшить состояние магистралей и их функциональность.

Клапан, установленный на байпас, помогает насосу при отключении электричества перейти в режим с естественной циркуляцией, находясь при этом параллельно ему. Если монтировать устройство в трубопровод подпитки, это позволит избежать опустошения сети отопления в некоторых ситуациях.

Существуют распространённые мифы о том, что при установке устройства перед единственным насосом в отопительной одноконтурной системе можно уберечь его от гидроударов. Это не отвечает действительности, так как прямое назначение клапана заключается в другом.

В качестве примера можно привести схему совместного подключения твердотопливного и электрического котла. Если один насос отключается, то второй будет качать воду по малому кругу, и в таком случае без запорной арматуры не обойтись. Такая же ситуация может возникнуть, когда в схеме подключения радиаторов будет дополнительно установлен бойлер косвенного нагрева без гидрострелки или распределительной гребёнки.

Если речь идёт об установке на байпас, то, как правило, это характерно для гравитационных систем с естественной циркуляцией воды. Все они переделаны под работу с насосом. Если электричество отключится, то агрегат на байпасе остановится, а естественное течение воды возобновится.

Монтаж запорной арматуры на систему подпитки необязателен, но может избавить от множества проблем.

‘ >Обратный клапан для самотёчной системы отопления.Какой выбрать!Обзор.

3 Правильная установка</span></h2>

Если установка клапана нужна, чтобы избежать появления паразитных потоков, то для этого рекомендуются устройства лепесткового или тарельчатого типа. Связано это с их способностью выдерживать более высокий уровень давления благодаря довольно хорошему гидравлическому сопротивлению.

Шариковый клапан можно устанавливать в байпасном узле с естественной циркуляцией. Он обладает очень низким уровнем гидравлического сопротивления, поэтому его монтаж здесь вполне уместен. Для подпитки требуется установка устройств тарельчатого типа, т. к. она имеет повышенное сопротивление.

Если выбран лепестковый клапан, то нужно помнить, что его монтаж осуществляется горизонтально. При этом головка гайки для технического обслуживания должна быть в вертикальном положении, в противном случае клапан не сработает, а теплоноситель потечёт в обратном направлении.

Чугунные агрегаты лучше не покупать. Их существенными минусами являются большой вес и ненадёжность в эксплуатации, т. к. они быстро ломаются.

Правильное расположение устройства необходимо сверять по стрелке. Она должна быть на корпусе изделия. В её направлении и будет течь вода.

В системах отопления с естественной циркуляцией нельзя устанавливать пружинные приборы. Из-за сильного сопротивления вода просто остановится и не сможет преодолеть клапан.

Стоит отметить, что лепестковое и тарельчатое оборудование необходимо регулярно очищать от налёта и грязи в виде песка. Если этого не делать, то через попавшую грязь в устройстве произойдёт разгерметизация. Самый лучший способ очистки — демонтаж и продувка с помощью компрессора.

Можно сделать вывод, что в небольших частных домах с маленькой площадью помещения затворная арматура не понадобится. В этом случае можно только врезать клапан на трубопровод подпитки, хотя и это не является обязательным, но может спасти от некоторых непредвиденных ситуаций. Если схема усложнена установкой бойлера косвенного нагрева, тёплого пола или другого дополнительного контура, а также второго котла, то установка клапана может понадобиться в том случае, когда нет гидрострелки или буферной ёмкости.

‘ >Байпас и обратный клапан,.для отопления самотеком.2-х этажного дома.Фото

Содержание:

Одним из важнейших условий корректной работы отопительной и любой другой трубопроводной системы, по которой транспортируются жидкие или газообразные рабочие среды, является перемещение таких сред в одном направлении. Техническим устройством, позволяющим обеспечить такое важное требование, является клапан обратный лепесткового или любого другого типа. Обратные клапаны в трубопроводных системах, по которым транспортируются газообразные и жидкие среды, обеспечивают перемещение таких сред в одном направлении и блокируют их в том случае, если направление их движения изменяется.

Клапана обратные муфтового типа

Разновидности обратных клапанных устройств

На современном рынке предлагаются обратные клапаны различных типов, каждый из которых отличается как своим конструктивным исполнением, так и техническими характеристиками.

Обратные клапаны дискового типа

Конструкция таких устройств включает в себя корпус, который может быть изготовлен из латуни или нержавеющей стали, и запорный механизм. Последний состоит из следующих элементов:

• металлического или пластикового дискового затвора, который и обеспечивает перекрытие потока транспортируемой среды в том случае, если он начинает двигаться не в том направлении;
• уплотнительной прокладки, служащей для более плотного прилегания дискового затвора к посадочному месту;
• стальной пружины, которая обеспечивает нахождение затвора в закрытом состоянии в том случае, если поток рабочей среды перемещается не в том направлении.

Принцип действия дискового обратного клапана

Дисковые пружинные обратные клапаны, которые оптимально подходят для оснащения бытовых систем отопления и не нуждаются в регулярном техническом обслуживании, обладают следующими преимуществами:

1. компактными размерами и небольшим весом;
2. доступной стоимостью.

Однако есть у пружинных затворов дискового типа и недостатки:

• При использовании обратных затворов данного типа в отопительных системах создается значительное гидравлическое сопротивление, что особенно критично тогда, когда в таких системах применяется геотермальный тепловой насос. Именно поэтому в таких случаях необходимо выполнить предварительные расчеты.
• Обратные клапаны пружинного дискового типа, которые относятся к устройствам необслуживаемого типа, нельзя отремонтировать.

Обратный клапан тарельчатого типа с латунным диском

Шаровые обратные клапаны

В отличие от дискового, шариковый клапан обладает лучшими гидравлическими характеристиками, что и является причиной его высокой популярности среди потребителей. Запорным элементом этого устройства, что становится понятно из его названия, является покрытый слоем резины шарик, который может быть изготовлен из чугуна или алюминия. Принцип, по которому работает шариковый клапан обратного типа, достаточно прост.

• При движении теплоносителя через шариковый клапан в требуемом направлении запорный элемент – шарик – под давлением рабочей среды поднимается в верхнюю часть устройства, полностью открывая проходное отверстие.
• В том случае, когда давление потока рабочей среды снижается или он начинает двигаться не в том направлении, шарик под действием собственного веса опускается в специальную нишу, закрывая проходное отверстие и перекрывая перемещение потока рабочей среды через устройство.

Обратный клапан для отопления шарикового типа

Шариковый обратный клапан, как правило, оснащается крышкой, которая крепится на его корпусе при помощи нескольких болтов. Наличие такой крышки позволяет оперативно и легко выполнять ремонт и техническое обслуживание затвора, если в этом возникает необходимость.

При установке обратных шаровых клапанов на трубопроводах различного назначения необходимо учитывать следующие нюансы.

• Шариковый клапан следует располагать крышкой вверх при установке на горизонтальном участке трубопровода, чтобы шарик, находящийся в рабочем отсеке устройства, имел возможность свободно скатываться в его нижнюю часть.
• Устанавливая обратный шариковый затвор на вертикальном участке трубопровода, необходимо учитывать, что поток рабочей среды, проходящий через устройство, должен двигаться в направлении снизу вверх.

Работу этого клапана обеспечивает шарик, перемещающийся внутри корпуса под действием теплоносителя

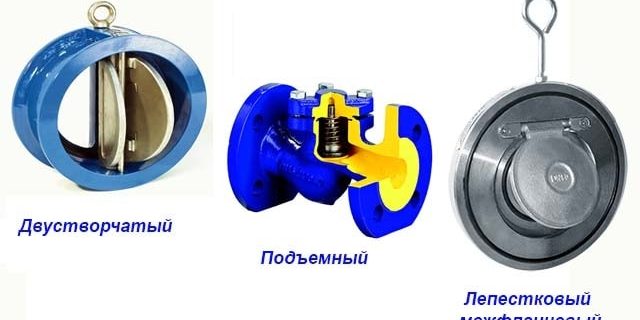

Обратные клапаны лепесткового типа

Лепестковый обратный клапан, запорными элементами которого служат две подпружиненные створки (лепестки), располагаемые на специальной оси, устанавливается на трубопроводных системах крупных котельных станций и тепловых пунктов. Одним из наиболее значимых недостатков клапанов обратных, относящихся к лепестковому типу, является слабая гидравлика. Это объясняется тем, что их створки, даже находясь в открытом состоянии, создают значительное препятствие потоку рабочей среды, перемещающейся по трубопроводу.

К лепестковым клапанным устройствам относится гравитационный обратный клапан, запорным элементом которого является одна створка, закрепленная на специальной оси и имеющая возможность свободно поворачиваться. Работает клапан обратный гравитационный по следующему принципу.

• Под давлением потока рабочей среды створка открывается.
• Если давление потока рабочей среды падает или он начинает двигаться не в том направлении, створка под действием собственной силы тяжести опускается, закрывая устройство.

В горизонтальном лепестковом клапане для отопления нет пружины, что делает возможным работу клапана даже при движении воды самотёком

Обратные клапаны подъемного типа

Запорным элементом таких устройств является подпружиненный золотник, перемещающийся на специальной оси. Отдельные модели не оснащаются пружиной, использовать их можно только для установки на вертикальные участки трубопроводов. Как и шаровые, обратные поворотные клапаны оснащаются крышкой, позволяющей выполнять их ремонт и техническое обслуживание, если в этом возникает необходимость.

При монтаже пружинные обратные затворы подъемного типа должны устанавливаться крышкой вверх, что обеспечит доступ к их внутренней части в тех случаях, когда необходимо выполнить их ремонт или техническое обслуживание.

Устройство обратного клапана подъемного типа

Способы установки

Обратные клапаны различаются также по типу установки в системах отопления и в других трубопроводных системах. Так, в зависимости от данного параметра выделяют устройства нескольких типов.

1. Устройства фланцевого типа устанавливаются преимущественно на трубопроводах, отличающихся большим диаметром. Отличительными признаками затворов фланцевого типа являются два фланца, приваренные к их корпусу. На трубопроводах обратные клапаны фланцевого типа устанавливаются при помощи болтовых соединений.
2. Межфланцевые обратные клапаны самые компактные в ряду всех устройств подобного назначения. Для монтажа таких обратных клапанов также используются фланцы, но они зафиксированы на элементах трубопроводной системы. Сам затвор устанавливается в специальные посадочные места между двумя фланцами, которые стягиваются между собой при помощи резьбовых шпилек.
3. На трубопроводные системы бытового назначения, как правило, устанавливаются обратные клапаны муфтового типа. Их монтаж заключается в том, что их просто накручивают на элементы трубопровода.
4. Существуют обратные клапаны, устанавливаемые при помощи сварки. Их, как правило, размещают в системах, для оснащения которых используются трубы из полимерных материалов.

Обратный клапан в системе отопления

Как правильно выполнить монтаж

Устанавливая обратный клапан для отопления, необходимо следовать несложным рекомендациям.

• Ориентируясь на стрелку на корпусе обратного клапана, надо установить его на трубопроводе таким образом, чтобы направление стрелки совпадало с направлением, по которому в трубопроводе будет перемещаться поток рабочей среды.
• Не следует использовать уплотнительные прокладки, которые уменьшат размер поперечного сечения проходного отверстия.
• Элементы трубопроводной системы, на которые установлен обратный клапан, не должны оказывать давления на его корпус.
• На той части трубопровода, по которой в обратный клапан будет поступать транспортируемая среда, необходимо установить сетчатый фильтр. Такой фильтр предотвратит попадание в запорный механизм твердых частиц. Следует иметь в виду, что засорение внутренней части обратного клапана может привести к нарушению герметичности устройства в закрытом состоянии.

Используемые источники:

• https://otivent.com/obratnyj-klapan-dlja-otoplenija
• https://x-teplo.ru/otoplenie/oborudovanie/obratnyj-klapan.html
• https://cotlix.com/kak-vybrat-i-ustanovit-obratnyj-klapan-dlya-otopleniya
• https://oventilyacii.ru/otoplenie/obratnyj-klapan-dlya-otopleniya-s-estestvennoj-tsirkulyatsiej.html
• http://met-all.org/oborudovanie/prochee/obratnyj-klapan-dlya-otopleniya-lepestkovyj-diskovyj-podemnyj-sharikovyj.html
