Обогреватель из старой чугунной батареи не хуже магазинного

Часто хозяева квартир не желают выбрасывать старые батареи, когда приходит время заменить их на новые агрегаты, поскольку из них есть вариант изготовить дополнительный отопительный прибор своими руками. Это вполне осуществимо, если ознакомиться с необходимой информацией и знать о материалах пригодных для сборки. Обогреватель из старой батареи – хороший вариант, пригодный для дополнительного источника тепла.

Технические характеристики самодельных обогревателей

В большинстве случаев теплогенераторы, изготовленные своими руками являются копией тех устройств, которые выпускают в продажу официальные компании промышленным методом. Они могут уступать по качеству оригиналу по техническим характеристикам, но по ряду обстоятельств, владелицы квартир всё равно желают самостоятельно собрать подобный агрегат.

Дело в том, что при изготовлении своими руками, оборудование выходит в разы дешевле, поскольку при сборке используются подручные средства. Агрегат также получится собрать необходимых размеров и габаритов, самостоятельно выбрать корпус с желаемой прочностью. Это значит, что все технические характеристики мастер выбирает сам, отталкиваясь от размеров помещения, которое следует прогреть. К примеру, если используются тэны для сборки аппарата, то для обогрева одной комнаты сгодятся только два образца. Больше 4 тэнов на одну комнату обычно не используют.

Но сразу необходимо отметить, что самостоятельно изготовленный обогреватель может нарушать условия эксплуатации, составленные официальными производителями. Самоделка не такая безопасная, как покупной агрегат. Аппарат для обогрева будет непредсказуемым и может вылиться в неприятные последствия для окружающих. Это объясняется многими факторами:

1. Нередко самодельно изготовленные обогревательные приборы вызывают пожары.
2. Также отсутствуют легитимные гарантии производителя.
3. Технические характеристики самодельного аппарата – неопределённые, а также при неумелой сборке получится неэстетичная конструкция.

Но если все эти недостатки не пугают мастера, а отопительный прибор в магазине приобретать нет желания, тогда можно переходить к самостоятельной сборке обогревателя.

Критерии выбора необходимых материалов

Поскольку самодельный аппарат собирается из агрегатов, которые уже были когда-то использованы, в первую очередь необходимо оценить состояние труб. Особое внимание потребуется обращать на их стенки. Толщина их должна быть в несколько миллиметров. Если наблюдается появление коррозии, то нежелательно использовать такие трубы или перед применением обязательно устранить все дефекты. Всю ржавчину потребуется качественно убрать с металла щеткой, а после покрыть антикоррозионным составом, чтобы впредь проблема не возникала при эксплуатации.

Если отопительный прибор подсоединяется в квартиру или гараж, то все компоненты должны быть абсолютно качественными, поскольку такие системы подвергаются давлению большого количества атмосфер. Если стенка повреждена, то она не выдержит нагрузки и в итоге лопнет, что приведет к потере теплоносителя и поломке всего агрегата.

Для изготовления обычно используют трубы с диаметром примерно в 12 см. Для заглушки торцов применяется листовой металл соответствующего размера.

Чтобы сделать перепускные каналы и штуцера, потребуется использовать трубы меньшего диаметра, которые можно будет в итоге подключить к системе отопления. На штуцерах предварительно нарезается резьба, по этой причине необходимо соответствующее оборудование – «лерка» (для создания наружной резьбы) и метчик (для вырезания внутренней резьбы).

Масляный радиатор, изготовленный своими руками, можно сделать переносным. В таком случае будут использоваться трубы небольших размеров, а в качестве теплоносителя применяется масло. Вместо нагревательных элементов используются тэны. Выбор этого компонента зависит от площади помещения, которое необходимо отапливать. На такой прибор домашние мастера часто устанавливают дополнительно терморегулятор, который периодически включают и отключают нагревательный элемент.

Для хорошего крепления к стене также понадобятся прочные крючки, способные выдержать вес полученного агрегата. Для создания более эстетичного вида, их можно приобрести в магазине. Но если нет желания тратить дополнительные средства, то подойдут и прутки прочной арматуры, которые потребуется закрепить в стене. Предварительно крючки желательно покрасить в тот же цвет, которым окрашивался отопительный прибор – так арматура станет незаметной.

Виды самодельных нагревателей

Наиболее популярными считаются два вида самодельных обогревателей. Это обогреватель изготовленные из тэна батареи, а также масляный агрегат из батареи. Именно их в большинстве случаев домашние мастера пытаются воссоздать своими руками. Чтобы осуществить процедуру правильно, необходимо ознакомиться со всей информацией о конструкции перед началом работы.

Обогреватель из батареи и тэна

Электричество и жидкое/твердое топливо для обогрева помещения – это довольно дорогие варианты. Именно поэтому жителей квартир или частных домов интересует вопрос, как изготовить обогреватель из чугунной батареи, чтобы он обходился как можно дешевле, и потреблял мало энергии. Для этой цели устанавливаются тэны, о преимуществах которых уже давно узнали потребители.

Основная заслуга обогревателя из чугунной батареи в том, что если правильно его подключить, то аппарат способен эффективно обогревать маленькие помещения без дополнительных источников тепла. К примеру, подобное оборудование часто используется для обогрева мастерских, теплиц.

Батарея с тэном – это действенный автономный прибор для отапливания маленьких помещений или дополнительный источник тепла в квартирах или частных домах. Тэн представляет собой маленький цилиндр из металла, внутри которого крепится спираль. Корпус не касается спирали из-за изоляционного наполнителя.

Такое устройство имеет ряд преимуществ:

1. Качественная и надежная конструкция, абсолютно безопасная для проживания людей.
2. Большой КПД.
3. Простота изготовления и долговечность.
4. Тэны малозаметны, поскольку устанавливаются сразу в отопительную систему, а значит, не портят внешний вид помещения.
5. Снабжается терморегулятором, способствующим экономии энергетических ресурсов.
6. Потребление тока гораздо ниже, чем у заводских электрообогревателей и современных систем отопления пола.
7. Чтобы изготовить агрегат на тэнах, не нужно приобретать специальные разрешительные документы. Необходимо просто поместить агрегат в трубу.

Примечательно то, что оборудование сможет собрать даже человек, который никогда не занимался электромонтажными работами. Тэн необходимо просто закрутить в гнездо радиатора и подключить оборудование в сеть. После этого отопительный прибор из батареи своими рукам сделанный – готов.

Важно отметить, что тэн должен располагаться исключительно в горизонтальном положении. Устройство для обогрева подключается к электросети только в том случае, если в системе расположен теплоноситель. Чтобы контролировать безопасность, тэн снабжён специальной защитой от перегрева.

Современное устройство оснащается несколькими режимами работы, таким образом, его можно использовать в качестве основного источника отопления и периодического или аварийного. Во втором случае подобные технологии очень выгодно применять, если необходимо отапливать дачу, где человек не проживает постоянно.

Для изготовления обогреватели, тэн подбирается необходимой мощности – в зависимости от площади помещения, которое нужно отопить.

Масляный обогреватель из батареи

Обычно масляные обогреватели используются не как основной вид отопления, а вспомогательный. В том случае, если центральное отопление не может в полной мере отопить помещение, то этот вариант как нельзя кстати. Часто подобный вид обогревателя устанавливается в маленьких помещениях, где не предусмотрено заводской отопление.

В зависимости от мощности обогрева, для изготовления конструкции применяют от 1 до 4 тэна. Обычно хватает одного или двух.

Для работы необходимо приобрести следующие материалы:

1. Чугунная труба марки МС-140.
2. Тэн нужной мощности.
3. Техническое масло. Опыт подсказывает, что лучший вариант – масло для завивки в трансформаторе. Оно выдерживает большие температуры и наиболее безопасно для человека. Но есть и недостаток – большая стоимость.

Чтобы осуществить сборку, нужно придерживаться инструкции:

1. Тэн ставится в торцевую часть нижнего коллектора батареи.
2. Задняя стенка оборудование заземляется.
3. Шланг для слива масла необходимо переместить в самую нижнюю точку батареи. Это очень важно сделать, поскольку если агрегат обладает большими размерами, то для слива масла его потребуется наклонять, что неудобно делать из-за веса.
4. В верхний торец устанавливается пробка.
5. Отверстие над краном заглушается краном Маевского.

Самодельный обогреватель готов. Сделать обогреватель не составит труда, если следовать инструкциям.

Важно знать, что масло будет очень сильно расширяться при подаче на него тепла, а поэтому внутри чугунного радиатора для него потребуется место. Это говорит о том, что емкость необходимо заполнять не полностью – 80% достаточно.

Рекомендации по эксплуатации

Самое главное при обустройстве и эксплуатации самодельного обогревателя – безопасность. По этой причине при запуске периодически необходимо наблюдать за отопительным прибором. Особенно важно это делать в первое время после запуска.

Поиск альтернативных источников отопления в последнее время часто становится задачей многих владельцев частных домов. Особенно важен этот вопрос для хозяев квартир в старых «хрущёвках», так как там приходится при ремонте менять чугунные батареи на новые. И также возникает вопрос, что делать со старыми радиаторами. Решение есть — сделать обогреватель из чугунной батареи своими руками.

1 Использование трубчатого электронагревателя</span></h2>

Многие отдают предпочтение самостоятельному изготовлению обогревателя из батареи, поскольку устройство экономично в использовании, если сравнивать с отоплением электричеством или твёрдым топливом.

Домашние мастера уже давно используют устройство из чугунной батареи и ТЭНа, которое имеет множество преимуществ. Главным достоинством можно считать экономный обогрев небольших помещений: курятника, гаража и т. п. , но при условии правильного подключения. Стоит отметить, что в таком варианте не нужно использовать дополнительные источники энергии.

Такое устройство можно использовать не только в качестве основного устройства для обогрева небольших помещений, но и для квартирного отопления, уже как дополнительный источник.

Трубчатый электронагреватель состоит из трубок, внутри которых находится спираль. Внутренняя часть трубки не соприкасается со спиралью, так как установлена специальная изоляция. Если установить такой элемент в чугунную батарею, можно получить массу выгод, а именно:

• конструкция отвечает всем нормам и является полностью безопасной для людей;
• высокий коэффициент полезного действия;
• ТЭНы не занимают много места, поскольку их основная часть находится непосредственно в отопительной системе;
• экономичны в использовании, так как зачастую в них установлен терморегулятор;
• употребляют энергии в несколько раз меньше по сравнению с обычными отопительными котлами или системами «Тёплый пол»;
• для установки такого элемента обогрева не нужно получать какие-либо разрешения от контролирующих органов, достаточно вмонтировать его в систему сети.

‘ >Обогреватель в гараж из чугунной батареи на отработке!

Для установки ТЭНа не нужно иметь особые знания в части электромонтажных работ. Зачастую в комплекте есть дополнительные элементы, крепежи и все необходимые детали для безопасного монтажа. Если говорить просто, то ТЭН только вкручивается в гнездо батареи из чугуна, а затем включается в розетку.

Важно! Трубчатый электронагреватель устанавливается исключительно в горизонтальном положении, а включать его можно только тогда, когда система наполнена теплоносителем (водой или любой подготовленной жидкостью).

ТЭНы имеют хороший уровень безопасности, поскольку в них вмонтирована система защиты от перегрева. Датчики контроля за температурным режимом размещаются как внутри, так и снаружи.

Самые новые модели трубчатых электронагревателей имеют два режима работы. Это позволяет их применять в разных целях, то есть и как основной источник теплоснабжения, и как дополнительный. В первом варианте ТЭН включается на полную мощность, а от перегрева его будет защищать система безопасности.

В качестве дополнительного или аварийного источника тепла его выгодно применять на дачах, где постоянно люди не проживают. Но следует учитывать тот факт, что за таким видом отопления потребуется следить зимой, чтобы не замерзали батареи.

Для эффективного нагрева помещения котёл из батареи своими руками нужно сделать с ТЭНом подходящей мощности. Чтобы правильно подобрать трубчатый электронагреватель, необходимо рассчитать количество теплоносителя в батарее, а тогда уже покупать устройство соответствующей мощности.

РекомендуемНастенный инфракрасный обогреватель для дома

2 Масляный обогреватель из батареи</span></h2>

Зачастую масляные обогреватели, сделанные из батареи, применяются в качестве дополнительного источника тепла, если подключение к центральной сети не даёт необходимого результата, то есть не нагревает помещение до нужной температуры.

В некоторых случаях их используют как основной источник нагрева для небольших технических помещений, если в них нет другого отопительного оборудования.

В зависимости от того, какая мощность масляного радиатора нужна, в процессе изготовления применяются от 1 до 4 ТЭНов. Но для бытовых целей такому устройству, как правило, не нужно более двух ТЭНов.

Для изготовления нужно приготовить:

• одну батарею из чугуна (можно использовать устройства марки МС-140);
• один или несколько трубчатых электронагревателей;
• техническое масло.

‘ >Автономное отопление своими руками. Просто, дёшево и без труб.

Насчёт масла существует несколько нюансов. Если верить практическому опыту домашних мастеров, то лучше использовать электротехническое масло. Его, как правило, заливают в трансформаторы. Оно «не боится» высоких температур, поэтому безопасность его применения находится на высоком уровне. Единственным минусом трансформаторного масла является цена. Она довольно высока.

Важно! Трубчатые электронагреватели продаются в готовом виде и специально произведены под работу с батареями МС-140. Нет необходимости самостоятельно делать расчёты мощности и искать аналоги ТЭНов. Лучше сразу купить приспособленное под такие цели устройство.

Изготовление масляного радиатора своими руками делается в следующей последовательности:

• трубчатый электронагреватель монтируется в нижнюю часть батареи с торцовой части коллектора;
• с задней стороны радиатора делается заземление конструкции;
• шаровый кран для слива используемого масла необходимо устанавливать снизу батареи, так как наполненный жидкостью и тяжёлый радиатор зачастую бывает очень трудно наклонить;
• верхний коллектор над ТЭНом закрывается обычной пробкой, а с противоположной устанавливается кран Маевского.

При заливке масла необходимо заполнить 80−85% места. Это связано со способностью этой жидкости расширяться при нагреве. Поэтому при достаточно высокой температуре с 80% наполненность увеличится до 90−97%.

Несмотря на простоту конструкции, самодельный масляный обогреватель из чугунной батареи и ТЭНа является очень эффективным средством для теплоснабжения небольших и среднего размера помещений.

РекомендуемКакой обогреватель лучше — инфракрасный или конвектор

3 Теплообменник из радиатора</span></h2>

Домашние умельцы в целях экономии средств на отоплении зачастую делают теплообменники своими руками для печей и котлов. Основной функцией таких устройств является передача тепла, получаемого от сжигания дров, опилок или другого вида твёрдого топлива, водяному контуру.

Для того чтобы установка теплового обмена была эффективной в работе, нужно следовать при самостоятельном изготовлении нескольким правилам:

1. 1. Материал для изготовления ёмкости должен иметь хорошую теплоотдачу.
2. 2. Нужно учитывать факт, что чем больше площадь нагрева, тем больше тепла она будет отдавать.
3. 3. Перепады температур — очень частое явление в работе теплообменника, поэтому материал должен быть готов и к этому.

‘ >Автономное отопление своими руками. Экономный котел из батареи для теплого пола

При создании теплообменника для печи или котла, зачастую используют чугунные батареи. Во-первых, старые батареи часто имеются в хозяйстве, так как они были очень распространены в советские времена, то есть стоить такая конструкция будет немного. Во-вторых, такая батарея имеет все необходимые параметры для создания качественного теплообменника.

Стоит её выбрать для этих целей и по следующим причинам:

1. 1. Из чугунной батареи можно сделать устройство с необходимой площадью нагрева. Для этого просто нужно отрезать нужное количество рёбер. Но для этого сначала они промываются, а потом отрезается нужная длина.
2. 2. Чугун — материал, который имеет хорошую теплоотдачу. Кроме этого, он устойчив к высоким температурам в печи, а также большим перепадам температур.
3. 3. В старой батарее типа МС-140 довольно широкие внутренние каналы, которые позволяют свободно пропускать жидкость. Это важно, поскольку для качественного нагрева помещений отопительным контуром нужна большая скорость перемещения теплоносителя (масла, воды и подобных). Для сознания высокой скорости нужно использовать разницу в температуре теплоносителя на входе и выходе.

Если использовать радиаторы в качестве теплообменников, то предварительно все прокладки заменяются на асбестовые нити, которые пропитываются графитовой смазкой.

Если печка внушительных размеров, то можно установить два ряда радиаторов, переделанных под теплообменник, или выставлять несколько секций.

Монтаж и сборка в этой ситуации осуществляется так же, как и при подключении обычного радиатора к централизованному отоплению. Для работы применяются различные уголки, сгоны, кронштейны и т. п. После установки конструкции в обязательном порядке её нужно проверить на герметичность. Для этого в неё заливают воду под давлением.

Если конструкция не проверена на качество исполнения, в том числе герметичность, то устанавливать её на печку категорически нельзя, так как это может привести к взрыву или другим тяжёлым последствиям.

Идеальным вариантом установки теплообменника в печь будет монтаж непосредственно в дымоход. Там нет открытого пламени и это обеспечит сохранность и долгую работу батареи.

Если такую батарею установить на открытом огне, то очень высокая температура с внешней стороны и холодный теплоноситель с внутренней могут привести к поломке радиатора. Он может просто потрескаться от этого и начать пропускать жидкость.

Никаких сложностей в переделке чугунной батареи в теплообменник для печки или масляный радиатор нет. При качественном выполнении работы, наличии необходимых инструментов и старой «гармошки» можно сделать хорошее устройство для обогрева как небольших технических, так и среднего размера комнат.

Стоит отметить, что кроме чугуна можно использовать в качестве основы и обычные радиаторы от автомобилей. Они также хорошо подойдут для теплообменника. Кроме этого, у меди (а из неё обычно делают автомобильные радиаторы) выше теплоотдача, поэтому КПД таких устройств тоже увеличится. Своими руками обогреватель из радиатора автомобиля сделать весьма несложно. Сам процесс работы выглядит так же, как и при использовании классической батареи.

‘ >масляная батарея в гаражеРекомендуемИзготовление обогревателя для дома своими руками

4 Пошаговая инструкция</span></h2>

Для того чтобы изготовить обогреватель из батареи на основе ТЭНа, сначала необходимо тщательно промыть радиатор изнутри от ржавчин и других, образовавшихся за длительное время, загрязнений. А также нужно покрасить его снаружи и проверить на герметичность.

Дальше все действия выполняются в следующей последовательности:

1. 1. Перед заливкой жидкости в батарею нужно прикрепить её к стене. Если сделать всё наоборот, то процесс установки усложнится, поскольку вес будет больше.
2. 2. В место бокового нижнего входа вкручивается ТЭН и «усаживается» на паронитовую прокладку.
3. 3. В верхнем отверстии с противоположной стороны вкручивается воздухоотводчик.
4. 4. Все остальные отверстия закрываются обычными заглушками.
5. 5. К ТЭНу подключается провод и система запускается.

Предварительно необходимо обязательно не забыть залить жидкость в батарею, после чего осуществлять запуск.

5 Некоторые советы</span></h2>

После изготовления, монтажа и подключения батареи нужно соблюдать некоторые правила безопасной эксплуатации.

Следует помнить, что использовать устройство нельзя без присмотра человека. Если это невозможно, то необходимо дополнительно оборудовать систему аварийного отключения, установив датчик и термореле.

Вода внутри не должна достигать температуры более 80 градусов. Это приведёт к повышению давления. А также к электросети нельзя подключаться «на скрутках». Все провода должны быть изолированы. В комнатах с повышенной влажностью устройство не рекомендуется применять.

Таким способом сделать обогреватель своими руками из подручных материалов несложно, а использование чугунного радиатора значительно удешевит производство.

‘ >Электробатарея своими руками из чугунной батареиФото <index>

Одно из преимуществ электрического обогревателя перед другими источниками тепла, сжигающими углеводородное топливо, — простота конструкции. Благодаря этому любой мастеровитый хозяин, немного разбирающийся в электротехнике, способен изготовить отопительный прибор простой конструкции своими руками. Нужно лишь выбрать подходящий вариант электрообогревателя, правильно рассчитать тепловую мощность и подготовить требуемые материалы.

Назначение и виды электрообогревателей

Назначение бытовых приборов явствует из названия — обогрев жилых и других хозяйственных помещений с использованием электроэнергии. Оборудование данного типа применяется для организации общего и местного отопления различных зданий и сооружений. Принцип работы одинаков для всех видов нагревателей — преобразование электрической энергии в тепловую с эффективностью (КПД) порядка 98—99%.

Местное отопление — это направленный обогрев части помещения на определённом участке. Пример: мастер автосервиса производит работы в смотровой канаве, расположенной в большом ангаре. Поднимать температуру до 20°С во всём здании неэкономично, для создания работнику нормальных условий достаточно поставить в яму электрообогреватель.

Инфракрасный обогрев используется на СТО для сушки автомобилей

Все отопители делятся на 2 группы по способу передачи тепла:

1. Конвекционные. Отдают тепло непосредственно воздуху комнаты, вызывая появление конвективных потоков. Более холодная и тяжёлая воздушная масса вытесняет вверх нагретый лёгкий воздух, отчего возникает круговая циркуляция от потолка к полу и обратно.
2. Инфракрасные. Тепловая энергия передаётся окружающим поверхностям посредством инфракрасного излучения. Воздух нагревается в последнюю очередь, получая тепло от предметов.

Из-за особенностей конструкции большинство обогревателей являются смешанными — отдают тепло конвективным и лучистым способом, но в разном соотношении. Инфракрасными считаются приборы, передающие 70—80% энергии излучением, остальные отопители — конвекционные.

Прямой нагрев воздуха бытовым прибором вызывает конвективную циркуляцию в комнате

Приборы инфракрасного обогрева

К группе инфракрасных обогревателей относятся следующие бытовые электроприборы:

• с трубчатым нагревательным элементом, сделанным в виде лампы;
• керамические панельные;
• кварцевые;
• длинноволновые настенные и потолочные;
• микатермические.

В каждой разновидности реализовано лучистое выделение теплоты тем или иным способом — посредством раскалённой нихромовой нити, углеродного элемента, металлических пластин либо панелей из искусственного камня. В микатермических отопителях производители применяют слюду и окислы различных металлов, что существенно удорожает конструкцию.

Инфракрасный обогреватель передает тепло поверхностям предметов

Общепризнанная новинка, относительно недавно пополнившая ассортимент электрообогревателей, — инфракрасная плёнка разной ширины. Выделяет лучистое тепло с помощью тонких карбоновых элементов, нанесённых на полимерную основу. Применяется для устройства напольного, настенного и потолочного отопления.

В карбоновой пленке углеродные нагревательные элементы нанесены на гибкую полимерную основу

Конвекционные отопители

Для воздушного обогрева помещений используются бытовые приборы следующих типов:

• настенные и напольные конвекторы;
• переносные тепловентиляторы;
• масляные радиаторы;
• модульные обогреватели — так называемые электробатареи.

Тепловентилятор отличается простой конструкцией, малыми размерами и весом

Две первые разновидности являются чисто конвективными отопителями, отдающими примерно 80% теплоты напрямую воздуху. Принцип теплообмена прост: нагревательный элемент из хромоникелевой проволоки обдувается воздушным потоком, создаваемым крыльчаткой вентилятора либо за счёт естественной циркуляции.

Поверхность масляных радиаторов и электробатарей прилично нагревается (иногда — до 60 °С), поэтому значительная доля теплоты передаётся в комнату излучением — до 40%. Остальную энергию отнимает воздух, омывающий многочисленные теплообменные рёбра агрегата.

Внешне электробатареи похожи на водяные приборы отопления, только греются электрическим ТЭНом

Видео: разновидности электрообогревателей

Выбор прибора для самостоятельного изготовления

При большом желании и наличии навыков домашний мастер-умелец может изготовить любой из перечисленных разновидностей нагревателей. Исключение — аппарат микатермического типа со слюдяными элементами. Вопрос заключается в стоимости подобного изделия: например, для лампового инфракрасного обогревателя нужно купить трубчатый нагревательный элемент, для конвектора — ТЭН и алюминиевый ребристый радиатор.

Когда речь идёт о сборке недорогого отопителя из подручных материалов, стоит рассмотреть такие варианты:

• тепловентилятор;
• электробатарея;
• кварцевая панель.

Кварцевые панели делаются из обычного цементно-песчаного раствора

Последней разновидности обогревателей присвоили красивое название сами производители. В действительности это панель, сделанная из цементного раствора с кварцевым песком, нагревательный элемент замурован внутри плиты.

Сборка тепловентилятора для гаража

Греющий прибор простейшей конструкции состоит из таких элементов:

• корпус;
• нагревательный элемент — воздушный ТЭН либо спираль из хромоникелевого сплава;
• осевой вентилятор обдува;
• выключатель и регулятор мощности;
• автоматика безопасности.

Электрическая тепловая пушка включает 2 основных элемента — нагреватель и вентилятор

Мощные версии данных обогревателей — тепловые пушки — применяются для отопления помещений большой площади. Вместо осевых вентиляторов в них используются центробежные (улитки), а корпус сделан в виде трубы.

Чтобы своими руками изготовить тепловентилятор, нужно приобрести либо найти в домашнем хозяйстве нагревательный элемент. Но вначале необходимо определить мощность будущего отопителя.

Расчёт нагревательного элемента

Учитывая высокий КПД преобразования электрической энергии в тепловую, следует приравнять потребляемую мощность прибора к теплоотдаче. Если нагреватель «тянет» из сети 1 кВт электричества, то в помещение он фактически передаст 990 Вт, разницу можно считать погрешностью.

Чтобы отмерить нихромовую нить, нужно рассчитать её сопротивление

Алгоритм расчёта выглядит так:

1. Выясните площадь комнаты и умножьте данную цифру на 0,1 кВт — получите величину тепловой мощности, потребной на обогрев помещения. Если высота потолков превышает 3 м, высчитывайте объем и умножайте его на 0,035 кВт. Например, площадь комнаты равна 20 м², тогда мощность обогревателя составит 20 х 0,1 = 2 кВт.
2. Приравнивая тепловую мощность к электрической и зная сетевое напряжение (220 В), определите силу тока в цепи. Пример: 2 кВт / 220 В = 9 А.
3. Пользуясь формулой закона Ома, рассчитайте сопротивление в цепи нагревателя. В рассматриваемом примере R = 220 В / 9 А = 24,5 Ом.
4. По значению сопротивления подберите длину хромоникелевой проволоки независимо от диаметра. Достаточно замерить мультиметром сопротивление участка спирали и отрезать кусок нужной длины.

   Зная величину сопротивления, несложно отрезать нить нужной длины с помощью мультиметра

Существует более простой путь — вместо нихрома купить готовый воздушный ТЭН требуемой мощности. Но подобное решение обойдётся значительно дороже, а проволока может найтись в старых греющих аппаратах (фен, утюг и так далее).

Подготовка инструментария и материалов

Для сборки тепловентилятора понадобится стандартный набор домашнего инструмента:

• пассатижи;
• кусачки;
• острый нож для зачистки проводников;
• дрель со свёрлами Ø3—8 мм;
• ножовка по металлу;
• отвёртки различных типов — плоская и крестообразная.

Если в обогревателе планируется устанавливать вентилятор с постоянным напряжением питания 12В, придётся собрать выпрямительную схему и поставить понижающий трансформатор. Для сборки электрической схемы понадобится паяльник с флюсом, припоем и канифолью в комплекте. Измерения напряжения и сопротивления производятся мультиметром.

Помимо перечисленного инструмента, при изготовлении тепловой пушки понадобится мультиметр

Конвективный обогреватель можно изготовить из таких деталей:

• корпус — любой подходящий, например, от старого компьютера или блока питания;
• малогабаритный осевой вентилятор с напряжением питания 220 В (переменный ток), такие используются в различной бытовой технике и системах вентиляции;
• нагреватель — кусок хромоникелевой проволоки, отрезанный по расчётному сопротивлению;
• изолятор — обрезок асбестоцементной трубы подходящего диаметра;

  Вентилятор и трубу желательно подобрать примерно одинакового диаметра

• выключатель автоматический двухполюсный номиналом 16 А;
• многожильные соединительные провода из меди сечением 2,5 мм²;
• вилка штепсельная;
• трубки изолирующие термоусадочные;
• винты М5—М6 с гайками и шайбами.

Чтобы использовать низковольтные типы вентиляторов постоянного тока, например, кулер от ПК, нужно понизить и выпрямить напряжение с помощью трансформатора и диодной схемы. Добавьте к ней конденсатор номиналом 100—200 мкФ для сглаживания пульсаций тока и продления срока службы кулера. Если в вашем распоряжении имеется рабочий блок питания компьютера, то схему собирать не потребуется.

Чтобы подать на вентилятор 12 вольт, нужно собрать примитивный блок питания по схеме

Инструкция по изготовлению

Первым делом необходимо подготовить к монтажу нагревательный элемент. Если вам досталась готовая хромоникелевая спираль, разбейте её по длине на участки, равные внутреннему диаметру асбестовой трубы, затем согните в найденных точках. Прямую проволоку нужно навить вокруг любого круглого предмета Ø0,5—1 см.

Помните, что после навивки спираль раскрутится и немного увеличится в диаметре за счёт упругости.

Готовую спираль нужно перегнуть, поделив на равные участки

Пошагово технология сборки выглядит так:

1. Просверлите в асбестовой трубе отверстия диаметром 4—5 мм для крепления участков спирали. Располагайте отверстия таким образом, чтобы витки нагреватели пересекали внутренний проход трубы под разными углами.
2. Используя винты с гайками и шайбами, закрепите хромоникелевую спираль внутри трубы. Концы проволоки выведите на край изолятора и просверлите отверстия для соединения с проводниками.

   Хромоникелевая нить крепится к трубе в нескольких точках винтами

3. Установите асбестовую трубу внутрь корпуса на металлических кронштейнах, позади неё расположите вентилятор.
4. Смонтируйте на стенке обогревателя автоматические выключатели.
5. Подсоедините к нихрому медные провода, надёжно скрутив их винтами, пропущенными сквозь отверстия. Паять соединение бессмысленно — спираль нагреется и расплавит олово.
6. Подключите провода к автоматам и вентилятору, выведите наружу питающий кабель с вилкой. Питание к нагревателю и двигателю электровентилятора подавайте через отдельные выключатели.

   Крыльчатка вентилятора размещается четко напротив трубы с нагревательной спиралью

7. В целях безопасности закройте фронтальную часть прибора металлической решёткой.

Для запитки низковольтного вентилятора соберите диодную схему с понижающим трансформатором. На выходе диодного моста поставьте электролитический конденсатор. По окончании монтажа проверьте правильность соединений и приступайте к испытанию обогревателя, включив его в сеть. Если при работе вентилятора спираль накаляется докрасна, придётся найти более производительный нагнетатель, иначе проволока быстро перегорит.

Некоторые умельцы подают питание 12 В на вентилятор без понижающего трансформатора, снимая напряжение с определённого участка проволоки и подавая его на диодный мост. Метод не слишком безопасен — искать нужную точку придётся вольтметром на включённом в сеть нагревателе.

Видео: устройство самодельного тепловентилятора

Как изготовить электробатарею из чугунных секций своими руками

Источник тепла представляет собой чугунный радиатор устаревшей конструкции, куда вместо нижней боковой заглушки вкручивается трубчатый электронагреватель — ТЭН. Батарея заполняется водой, образующиеся излишки воздуха удаляются через автоматический воздухоотводчик либо ручной кран Маевского.

Чугунный радиатор старого типа выбран для изготовления электрообогревателя неслучайно — в каждую секцию батареи помещается минимум 1,5 л воды. Современные биметаллические и алюминиевые радиаторы менее вместительны — внутренний объём секции не превышает 0,5 л. Чтобы нагреватель работал эффективно, придётся наращивать количество секций, что увеличит стоимость изделия.

Для изготовления обогревателя лучше всего подойдёт радиатор МС-140 из чугуна

Расчёт потребной тепловой мощности производится по алгоритму, приведённому выше. Затем по расчётным данным подбирается водяной ТЭН с учётом следующих рекомендаций:

• мощность ТЭНа принимайте с коэффициентом запаса 1,2—1,3 и округлением в большую сторону;
• форма нагревателя — в виде латинской буквы U;
• если для обеспечения нужной теплоотдачи одного нагревателя недостаточно, берите два ТЭНа одинаковой мощности;
• трубчатые нагреватели лучше покупать со встроенным термостатом;
• количество секций чугунной батареи определяется длиной нагревательных элементов — они должны поместиться внутрь с небольшим запасом.

Пример расчёта количества секций. U-образный ТЭН мощностью 2 кВт имеет длину трубок 26 см, ширина чугунной секции составляет 90 мм. Чтобы поставить 2 нагревателя, общей длиной 54 см, понадобится минимум 7 секций, с учётом запаса — 8 шт.

В расчёте на 1 нагреватель допускается ставить большее число радиаторных секций, но тогда увеличится общее количество воды и длительность прогрева, а следом — энергозатраты.

В чугунный радиатор на 7 секций ставится 1 стандартный ТЭН

Подготовительный этап

Для сборки обогревателя понадобятся такие изделия и материалы:

• чугунный радиатор с нужным числом секций;
• трубчатые электронагреватели со встроенными термостатами, подобранные по мощности и резьбе;
• прокладки из паронита, уплотнительная лента и силиконовый герметик;
• провод медный многожильный ПВС сечением 2,5 мм²;
• автоматический двухполюсный выключатель на 16 А с пластиковым корпусом;
• кран Маевского либо воздухоотводчик автоматический угловой с пробкой — переходником (футоркой).

  Вторая глухая трубка ТЭНа служит для установки датчика температуры

Если вы планируете организовать регулирование температуры воздуха в помещении, дополнительно купите комнатный термостат со встроенным либо выносным датчиком температуры. При монтаже электрообогревателя в жилом помещении используйте пластиковые кабель-каналы или прокладывайте проводку скрыто в бороздах стен, надевая защитный гофрированный рукав.

Подготовьте рабочий комплект инструментария:

• трубный ключ №3;
• кусачки, пассатижи;
• отвёртки 2 типов;
• термоусадочные изоляционные трубки;
• электродрель.

Подготовленный радиатор нужно установить на кронштейны крепления

Для установки батареи на стену предусмотрите стальные крюки либо кронштейны. Перед монтажом внешний вид радиатора стоит привести в порядок — понадобится термостойкая эмаль желаемого цвета.

Порядок сборки обогревателя

Перед изготовлением электробатареи радиатор следует подготовить — тщательно промыть с использованием чистящих средств, проверить на герметичность, высушить и окрасить снаружи. Дальнейшие работы выполняйте в такой последовательности:

1. Заранее установите батарею на стеновые кронштейны — после наполнения водой монтировать прибор будет тяжелее.

   Для надёжности резьбу ТЭНа намажьте герметиком перед вкручиванием

2. Вместо одной нижней пробки вкрутите в крайнюю секцию ТЭН с водяным терморегулятором, используя паронитовую прокладку и герметик.
3. В верхнем противоположном углу радиатора вкрутите футорку с отверстием под воздухоотводчик.

   Футорка и кран Маевского ставится вместо верхней пробки

4. Остальные отверстия закройте штатными заглушками, уплотнив резьбу ФУМ-лентой.
5. Подключите к ТЭНу провод ПВС, проложенный от автоматического выключателя. Последний необязательно ставить прямо в комнате, можно поместить его в общем электрощите.

   Датчик и термостат вставляются в специальную трубку ТЭНа

По окончании сборки заполните батарею водой через отверстие под кран Маевского, причём вверху должна оставаться воздушная прослойка, компенсирующая расширение воды. Вкрутите на место воздухоотводчик и запускайте обогреватель в работу. В процессе первичного нагрева нужно несколько раз стравить воздух через кран Маевского. Чтобы вода в батарее не закипала, настройте терморегулятор ТЭНа на максимальную температуру 80 °С.

При использовании обогревателя в помещениях с периодическим отоплением вместо воды залейте в батарею незамерзающий теплоноситель.

Автоматическое поддержание температуры воздуха в помещении достигается с помощью комнатного термостата, расположенного в удобном месте. В данном случае электрообогреватель подключается к сети не напрямую, а через указанный терморегулятор.

Комнатный термостат включается последовательно с ТЭНом

Видео: обзор электрообогревателя из чугунного радиатора

Советы по обслуживанию и эксплуатации

При пользовании самодельными обогревателями нужно учитывать некоторые особенности эксплуатации и соблюдать простые меры безопасности:

1. Тепловентилятор, сделанный из подручных материалов, нельзя оставлять включённым без присмотра. Если подобная необходимость всё же возникает, прибор следует оборудовать автоматикой аварийного отключения — купить термореле и поставить датчик опрокидывания.
2. Не увеличивайте температуру воды в электробатарее выше 80 °С, иначе образуется пар и внутри возрастёт давление, грозящее разрушить чугун. Если обогреватель выделяет мало тепла, добавьте несколько секций и установите дополнительный ТЭН.
3. Не подсоединяйте оборудование к электросети на скрутках.
4. Линия, которой подключён электрообогреватель, должна быть защищена автоматическим выключателем и УЗО.
5. Тепловентилятор нежелательно использовать в помещениях с повышенной влажностью.

Как и заводские нагреватели, самодельные приборы практически не нуждаются в обслуживании. Из конвективного отопителя периодически выдувайте пыль, иначе она горит на спирали и выделяет неприятный запах. В электробатарее 1 раз в год проверяйте состояние рабочей поверхности ТЭНа и при необходимости удаляйте накипь.

Изготовление простого электрообогревателя — удачный способ сэкономить средства на покупке заводского прибора. С точки зрения эффективности отопления, разницы между изделиями нет — в обоих случаях КПД достигает 99%. Разница во внешнем виде и функциональности компенсируется дешевизной самодельных аппаратов. При желании конструкцию можно усовершенствовать, добавив полезные элементы автоматики: датчики, термостаты и таймеры.

</index>

Советы по экономии

«>

Как обогреть жилое помещение, если нет централизованного отопления или газа? Ту же бытовку, дачу или небольшой загородный дом?

Мы рассмотрим вариант самодельного безопасного обогревателя из чугунного радиатора отопления, его можно использовать в качестве вспомогательного или основного источника отопления в помещении.

Для изготовления самодельного обогревателя понадобится:

• Батарея чугунная (алюминиевая или металлическая не подойдёт).
• Закрытый тэн мощностью от 0,3 до 0,8 кВт (в зависимости от количества секций батареи).
• Терморегулятор воздушный.
• Силиконовый уплотнитель.
• Футорка.
• Заглушки для чугунного радиатора – 2 шт.
• Кран для спуска воздуха из радиаторов отопления СТД 7073В (кран Маевского).

Самодельный обогреватель из чугунной батареи и тэна.

В строительных магазинах в продаже имеются тэны из нержавейки с латунной резьбовой заглушкой специально под чугунную батарею.

Нужно выбрать тэн по мощности в зависимости от количества секций батареи.

В чугунную батарею в нижнее резьбовое соединение через прокладку вкручивается электрический тэн.

Противоположное нижнее отверстие и одно верхнее отверстие батареи закручивается заглушкой.

В противоположной части батареи от тэна в верхнее резьбовое отверстие вкручивается чугунная футорка. В футорку вкручиваем кран с ручкой для спуска воздуха (кран Маевского).

Установленная батарея заполняется водой, для этого нужно выкрутить верхний кран, вставить шланг с лейкой в отверстие футорки и залить воду. Батарея заполняется до тех пор, пока вода не начнёт выливаться из заполняемого отверстия батареи. Можно использовать обычную воду, но лучше использовать дистиллированную, чтобы было меньше накипи на тэне. Ёмкость одной секции чугунного радиатора приблизительно — 1,45 л.

Почему не рекомендуется использовать стальные и алюминиевые радиаторы? Объём воды в алюминиевом радиаторе отопления (1 секция) около 0,3 л. Такое количество воды не обеспечивает должной циркуляции по всей батарее.

Электрический тэн можно сразу подключить через шнур и вилку к электросети, но правильно будет подключить воздушный терморегулятор и задать значение температуры.

Самодельный обогреватель из чугунного радиатора набирает температуру 80°С за 1,5 часа и дальше поддерживает заданную температуру.

Рекомендую посмотреть подробное видео о изготовлении обогревателя из чугунного радиатора.

«>>

Несмотря на то, что сегодняшний рынок предлагает потребителю бытовую отопительную технику множества видов, обогревательные приборы кустарного производства встречаются в быту достаточно часто.

В большинстве случаев причиной использования самодельных устройств является нежелание тратиться на покупку агрегата промышленного производства, стоимость которого, особенно от известного производителя, может быть значительной. Особенно это касается ситуаций, когда обогреватель приобретается не для квартиры, и в приоритете ошибочно оказывается эффективность устанавливаемого калорифера, а не его безопасность и эстетичность.

Не обсуждая степень уважительности подобных причин, рассмотрим, как из подручных средств собрать обогреватель своими руками, чтобы минимизировать риски эксплуатации такого оборудования.

Самодельные обогреватели – аргументы «за» и «против»

Как правило, изготовленные кустарным способом теплогенераторы являются копиями устройств, произведённых промышленным способом. Копии эти, за редким исключением, уступают оригиналам по многим параметрам, но в силу определённых обстоятельств потребитель часто выбирает именно самодельный агрегат.

«Плюсы» использования приборов кустарного производства:

• сравнительно низкая себестоимость (при изготовлении своими руками и использовании подручных средств);
• возможность сборки агрегата требуемых габаритов и изготовления корпуса с желаемыми прочностными характеристиками, вплоть до антивандального исполнения.

Основной аргумент «против» — неопределённая степень безопасности самодельных обогревательных устройств при эксплуатации, чреватая непредсказуемыми негативными последствиями не только для владельца агрегата, но и для окружающих.

Данный аргумент обусловлен многими факторами, и его обоснованность ежегодно подтверждается многочисленными пожарами, причиной которых становятся калориферы кустарного производства, используемые в нарушение Постановления Правительства Р.Ф. «О противопожарном режиме» No 390 от 25 апреля 2012 г. (с изменениями от 18.11.2017 г.)

Что же касается второстепенных аргументов «против», то они следующие:

• отсутствие легитимных гарантий изготовителя;
• неопределённость некоторых характеристик самодельных приборов;
• низкие эстетичность и степень автоматизации агрегатов кустарного изготовления.

Если ознакомление с данными аргументами всё же не подтолкнуло приобрести в магазине отопитель заводского выпуска, рассмотрим, как сделать обогреватель самостоятельно, чтобы вероятность несчастного случая при его применении была как можно меньше.

Электроотопитель из чугунного радиатора

Секционные сборные батареи из чугуна, традиционно применяемые в системах водяного или парового отопления, можно использовать и в качестве корпуса при изготовлении электрического — на базе ТЭНа обогревателя своими руками.

Подготовка корпуса теплогенератора

В зависимости от места размещения и площади комнаты подбирают чугунный радиатор с нужным количеством секций и визуально оценивают его состояние. Если прибор долго не использовался, придётся его разобрать, очистить резьбовые соединения, освободить секции от окалины и собрать устройство заново, используя новые уплотнения в местах резьбовых соединений. Сделать это необходимо, так как в ёмкость будет заливаться масло или раствор антифриза (жидкости высокой проницаемости), и велика вероятность протечки агрегата через старые рассохшиеся уплотнения резьбы.

Если навыков в этой работе нет, лучше обратиться за помощью к профессионалу – это избавит и от необходимости поиска специальных ключей.

Важно! После разборки и очистки резьбовых соединений, пока радиатор не собран, с его секций легче удалить старую краску – делается это с помощью болгарки или дрели со стальной щёткой-насадкой. Но эту операцию можно выполнить и позже – после сборки батареи.

После окончания сборки радиатора прежде всего определяют его ёмкость – временно вворачивают заглушки в три отверстия из четырёх, полностью заполняют агрегат водой, а затем сливают её в мерный сосуд. Это необходимо для определения потребности в масле или антифризе, а заодно для предварительного тестирования прибора на герметичность.

После очистки болгаркой изделие обрабатывают грубой наждачной бумагой, очищают от пыли и обезжиривают нитрорастворителем. Затем радиатор покрывают грунтовочным составом и, после его высыхания, одним слоем краски финишного покрытия. Окраску производят краскопультом или узкой кистью с длинной ручкой.

Выбор ТЭНа и его установка

Для будущего электрообогревателя необходимо подобрать трубчатый электронагреватель потребной мощности и максимально безопасной для данного прибора конструкции.

Важно! Упрощённой базой расчёта необходимой потребляемой калорифером мощности является правило – для обогрева 1 м²  помещения в средней полосе России основному отопительному агрегату требуется 100 Вт энергии, а дополнительному средству обогрева – в 2-4 раза меньше.

То есть, усреднённо для основного отопления помещения площадью 20 м² батарею необходимо укомплектовать ТЭНом в 2 кВт мощности потребляемой электроэнергии.

Мощность трубчатого нагревателя должна находиться в пределах 0,75% от величины теплоотдачи батареи, чтобы обогреватель не нагревался и не выключался слишком быстро — это снижает эффективность работы отопителя. Усреднённая величина теплоотдачи одной секции чугунной батареи составляет 140 Вт. Значит, теплоотдача радиатора из 10 секций будет равняться 1,4 кВт, а мощность ТЭНа не должна превышать ¾ от этой величины – 1,05 кВт. Таким образом, в помещение площадью 20 м² в качестве устройств основного обогрева необходимо установить 2 чугунных электрорадиатора по 10 секций, каждый из которых оснащён ТЭНом мощностью в 1 кВт.

При выборе трубчатого электронагревателя нужно иметь в виду, что в идеале его длина должна быть меньше ширины батареи на 10 см – так происходит равномерный нагрев и конвекция антифриза во всех секциях. Обязательно следует приобретать ТЭН с терморегулятором – такой агрегат повысит относительную безопасность обогревателя и обеспечит работу в сравнительно экономичном режиме.

Если отопитель планируется использовать для отопления нежилого помещения, то после установки на проектное место его можно оборудовать расширительным бачком – через футорку с одной из сторон в верхней части батареи, с противоположной стороны радиатора устанавливается заглушка. Это не пойдёт на пользу эстетичности прибора, но исключит фактор давления изнутри на радиатор расширяющегося при нагреве наполнителя.

Если же бачок не использовать, то в футорку вместо его подводящей трубы монтируется кран Маевского – для возможности экстренного сброса давления.

В нижнюю часть радиатора с одной стороны вкручивается ТЭН, а с противоположной – заглушка.

Перед монтажом ТЭНа в батарею заливают трансформаторное масло или антифриз в количестве 80-85% от его объёма. Наружная резьба ТЭНов (дюйм с четвертью) идентична внутренней на батарее, поэтому установка узла не сложна.

Заполнение батареи

Определяется вид наполнителя (антифриз, трансформаторное масло или вода), и рассчитывается необходимое его количество – 80-85% от объёма воды, которая ранее была слита в мерную ёмкость из полностью заполненного радиатора.

Важно! Если температура в помещении при выключенном отопителе опускается ниже нуля, то использование воды в качестве наполнителя для батареи опасно – не слитая вовремя, она замёрзнет и разрушит агрегат.

Последовательность действий при заливке жидкости в батарею следующая:

• в нижнюю часть батареи с одной стороны вкручивается ТЭН, с другой – заглушка;
• в верхнюю часть радиатора с одной стороны устанавливается заглушка;
• обогреватель располагают вертикально – вверх оставшимся открытым отверстием, и через него в агрегат заливают наполнитель;
• участок стены за устанавливаемым электрообогревателем обустраивается теплоизоляцией из слоя фольгированного пенофола с превышением в размерах на 10-15 см в каждую сторону – это уменьшит потери тепла на нагрев ограждающей конструкции;
• отопитель располагают на проектном месте, после чего монтируют в верхнее свободное его гнездо футорку, к которой подключают кран Маевского или патрубок расширительного бачка.

Важно! Самодельный электрообогреватель из чугунной батареи необходимо оснастить отдельной питающей линией с индивидуальным устройством автоматического отключения.

Нагреватель электрический спиральный

Небольшой  самодельный обогреватель для гаража можно изготовить практически за пару часов.

Для этого понадобятся следующие материалы и инструмент:

• огнеупорный (шамотный) кирпич – 2 шт.;
• нихромовая спираль – 1,2-1,5 м;
• стальной или алюминиевый уголок 35х35 или 40х40 мм – 1,5 м;
• малая болгарка с дисками: по камню и отрезной по металлу;
• дрель со свёрлами: по металлу – Ø 3мм, победитовое – Ø 6-8 мм;
• узкое зубило с молотком;
• заклёпки вытяжные с ключом.

Устройство, которое предстоит изготовить, будет представлять собой основание-изолятор из двух кирпичей с утопленной в них спиралью, расположенное на станине из уголковой стали.

На листе бумаги чертится квадрат 250х250 мм (длина кирпича), в котором компонуют схему расположения спирали – лабиринт из полос шириной 1 см, направленный от краёв квадрата к центру.

Кирпичи, которые выбираются с хорошей геометрией и без сколов, чистят, моют, сушат и располагают на ровной поверхности рядом друг с другом, чтобы образовался квадрат. На этот квадрат переносят контур начерченного на листе лабиринта.

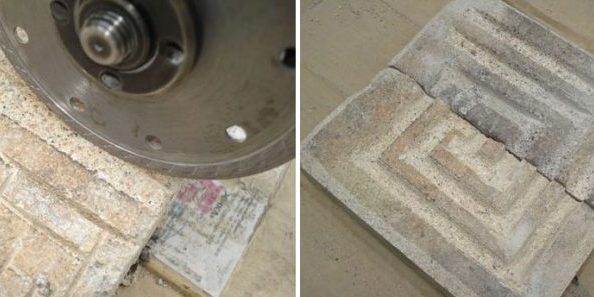

Болгаркой с диском по камню (сухорезом) на кирпичах формируют борозду. По границам канавки делают ровные надрезы на глубину 1 см, а затем боковой кромкой того же диска выбирают сердцевину между ними – так дно канавки получается ровным.

 Если же вырубать середину между надрезами зубилом, то есть риск расколоть кирпич, к тому же, при удачном исходе всё равно придётся выравнивать дно борозды болгаркой.

Формируя на кирпичах диском прямые участки канавки, на поворотах не нужно выходить за границы контура, чтобы выполнить необходимую глубину канавки – это осторожно выполняется маленьким зубилом, которое можно сделать из метчика М10 или сверла Ø10 мм.

После окончания формирования канавки в неё укладывают спираль.

Важно! Чтобы на обогреватель можно было ставить ёмкости для разогрева содержимого, уложенная в борозду спираль должна находиться ниже плоскости кирпичей на 3-5 мм.

В канавках начала «лабиринта» сверлом с победитовым наконечником выполняют два сквозных отверстия диаметром 6-8 мм – для последующего подключения концов спирали к питающему кабелю.

Затем приступают к изготовлению из уголковой стали штатива для установки в него кирпичей.

Болгаркой с отрезным диском по металлу нарезают уголок по размерам – 4 элемента для рамки и 4 опорные ножки. Куски уголка можно соединить двумя способами:

• электросваркой, предварительно выполнив рез концов фрагментов для рамки под углом в 45^о;
• вытяжными заклёпками, выполняя сверление отверстий в элементах, наложенных друг на друга внакладку.

Толщина кирпича составляет 5,5-6,5 см, поэтому на обоих концах спирали распрямляем несколько витков до ровных участков длиной приблизительно по 10 см. Выпрямленные концы спирали проводятся через отверстия в кирпиче вниз и соединяются с концами питающего электрокабеля.

Нагреватель устанавливают в рабочее положение, спираль распределяют в канавке до равномерного небольшого её натяжения по всей длине.

Выполняют пробное включение прибора в сеть. Электропроводка и автомат автоматического отключения линии должны быть рассчитаны на мощность не менее 3 кВт.

После выхода устройства в рабочий режим его спираль должна быть не ярко-красного, а буро-малинового цвета.

При излишнем накале спирали необходимо уменьшить силу тока, что делается путём добавки в схему диода на 20-40 А.

Расход электроэнергии таким самодельным обогревателем нельзя назвать экономным, но он вполне приемлем при непродолжительных включениях – мелкий ремонт автомобиля в гараже, для теплицы малой площади в качестве аварийного средства обогрева, разогрев пищи и т.д.

Заключение

Сделать самодельный обогреватель можно и многими другими способами – с использованием солнечных лучей, автомобильного аккумулятора, жидких энергоносителей, но выбранная технология должна сочетать продуманную степень безопасности, необходимую эффективность агрегата и достаточную компетентность изготовителя. Описанные выше теплогенераторы таким сочетанием критериев обладают.

Основная суть статьи

1. Обогреватели кустарного производства не изжили себя и в условиях насыщенности современного рынка отопительным оборудованием промышленного производства.
2. Использование самодельных калориферов запрещено действующими Правилами пожарной безопасности, поэтому ответственность за последствия от их применения полностью ложится на потребителя.
3. Электроотопитель из секционного чугунного радиатора на базе ТЭНа – агрегат долговечный, эффективный, но из-за повышенного потребления электроэнергии не экономичный. Однако, учитывая его относительную по сравнению с жидкотопливными устройствами безопасность, прибор изготавливается умельцами и применяется в быту достаточно часто.
4. Электрический обогреватель из нихромовой спирали на керамической станине из кирпича – устройство, возможное к самостоятельному изготовлению за пару часов без наличия особых профессиональных навыков. Эффективность прибора при его компактности зависит от используемой спирали, не подразумевает экономичность агрегата, но сочетается со сравнительно невысокой степенью риска эксплуатации.
5. Выбор обогревателя для самодельного изготовления должен основываться на удачном сочетании трёх характеристик —  продуманная степень безопасности, необходимая эффективность и достаточная для сборки компетентность изготовителя.

Используемые источники:

• https://pechiexpert.ru/obogrevatel-iz-batarei-01/
• https://oventilyacii.ru/otoplenie/kak-sdelat-obogrevatel-iz-chugunnoj-batarei-svoimi-rukami.html
• https://remoskop.ru/elektroobogrevatel-svoimi-rukami.html
• http://sam-stroitel.com/samodelnyj-obogrevatel-iz-chugunnoj-batarei.html
• https://znatoktepla.ru/obogrevateli/obogrevatel-svoimi-rukami.html
