Нормы
|
Помещения |
Режим работы |
Норма воздухообмена* |
Примечания |
|
Жилая зона |
Постоянный |
Кратность воздухообмена 0,35 1/ч, но не менее 30 м³/ч·чел. 3м³/м² жилых помещений, если общая площадь квартиры меньше 20 м²/чел. |
Для расчета расхода воздуха, м³/ч, по кратности объем помещений следует определять по общей площади квартиры. Квартиры с плотными для воздуха ограждающими конструкциями требуют дополнительного притока воздуха для каминов (по расчету) и механических вытяжек |
|
Кухня |
Постоянный Максимальный¹,² Минимальный³ |
60 м³/ч при электрической плите 90 м³/ч при 4-комфорочной газовой плите 180 м³/ч 30 м³/ч при электрической плите 45 м³/ч при 4-комфорочной газовой плите |
Приточный воздух поступает из жилых помещений4 |
|
Ванная комната, туалеты |
Постоянный Максимальный¹, ² Минимальный |
25 м³/ч из каждого помещения 50 м³/ч при совмещенном санузле 90 м³/ч из каждого помещения 120 м³/ч при совмещенном санузле 10 м³/ч из каждого помещения 20 м³/ч при совмещенном санузле |
Приточный воздух поступает из жилых помещений |
|
Постирочная |
Максимальный Минимальный |
Кратность воздухообмена 5 1/ч 1 1/ч |
Приточный воздух поступает из жилых помещений |
|
Гардеробная, кладовая |
Постоянный |
Кратность воздухообмена 1 1/ч |
Приточный воздух поступает из жилых помещений |
|
Помещение теплогенератора (вне кухни) |
Кратность воздухообмена 1 1/ч |
Приточный воздух поступает из жилых помещений |
Примечание: нормы воздухообмена жилых помещений — концентрация вредных веществ в наружном (атмосферном) воздухе не должна превышать ПДК в воздухе населенных мест.
* Тогда, когда помещение не используется, норму воздухообмена следует уменьшать до следующих величин: в жилой зоне – до 0,2 1/ч; в кухне, ванной комнате и туалете, постирочной, гардеробной, кладовой – до 0,5 ч/1.
¹ Кухонное оборудование, ванная комната и туалет используются.² Для максимальных режимов следует принимать коэффициент одновременности Кодн = 0,4 ÷ 0,5.³ Кухонное оборудование, ванная комната и туалет не используются.4 Если приточный воздух поступает непосредственно в помещения кухни, ванной комнаты или туалета, не следует допускать его перетекания в жилые помещения.
Расчетные параметры воздуха и кратность воздухообмена в помещениях жилых зданий (МГСН 3.01-01)
|
№ п/п |
Помещения | Расчетная температура воздуха в холодный период года, 0С |
Кратность воздухообмена или количество удаляемого воздуха из помещения |
|
| приток | вытяжка | |||
| 1 | 2 | 3 | 4 | 5 |
| 1 | Общая комната (гостиная), спальня, жилая комната общежития | 20 (22) 2) | не менее 30 м3/ч на человека | |
| 2 |
Кухня квартиры и общежития: с электроплитами с газовыми плитами |
16 (18) 2) 16 (18) 2) |
— |
не менее 60 м3/ч при 2-комфорочных плитах; не менее 75 м3/ч при 3-комфорочных плитах; не менее 90 м3/ч при 4-комфорочных плитах. |
| 3 | Кухня-ниша | 16 (18) 2) | механическая приточно-вытяжная, по расчету | |
| 4 | Ванная комната | 25 | — | 25 м3/ч |
| 5 | Уборная | 18 | — | 25 м3/ч |
| 6 | Совмещенный санузел | 25 | — | 50 м3/ч |
| 7 | Совмещенный санузел с индивидуальным подогревом | 18 | — | 50 м3/ч |
| 8 | Душевая | 25 | — | 5-кратн. |
| 9 | Гардеробная комната для чистки и глажения одежды | 18 | — | 1,5-кратн. |
| 10 | Вестибюль, общий коридор, передняя, лестничная клетка в квартирном доме | 16 | — | — |
| 11 | Вестибюль, общий коридор, передняя, лестничная клетка в общежитии | 16 | — | — |
| 12 | Постирочная | 15 | по расчету, но не менее 4-кратн. | 7-кратн. |
| 13 | Гладильная, сушильная в общежитии | 15 | по расчету, но не менее 2-кратн. | 3-кратн. |
| 14 | Кладовые в квартирах (одноквартирных домах), хозяйственные и бельевые в общежитиях | 12 | — | 1,5-крат. |
| 15 | Машинное помещение лифтов 3) | 5 | — | по расчету, но не менее 0,5-кратн. |
| 16 | Мусоросборная камера | 5 | — | 1-кратн. (через ствол мусоропровода по расчету) |
| 17 | Сауна | 16 4) | — | по расчету |
| 18 | Тренажерный зал | 16 | — | по расчету |
| 19 | Биллиардная | 18 | — | 0,5-кратн. |
| 20 | Библиотека, кабинет | 20 | — | 0,5-кратн. |
| 21 | Гараж | 5 | — | по расчету |
| 22 | Бассейн | 25 |
Механическая приточно-вытяжная, по расчету |
Примечание
- В одной из спален следует предусматривать расчетную температуру воздуха 22 С0.
- Значение в скобках относится к квартирам для престарелых и семей с инвалидами (в составе специализированных жилых домов и групп квартир) в соответствии с заданием на проектирование.
- Температура для расчета дежурного отопления.
- В помещениях №17-22 расчетные параметры воздуха и кратность воздухообмена указаны для квартир и одноквартирных домов жилища I категории.
Главная › Вентиляция › Вентиляция жилых зданий
Вентиляцию жилого здания Вы можете заказать с монтажом «под ключ», позвонив по телефону в Москве: <nobr>+7 (495) 241-17-30</nobr>. Осуществляем проектирование и поставку систем вентиляции по России.

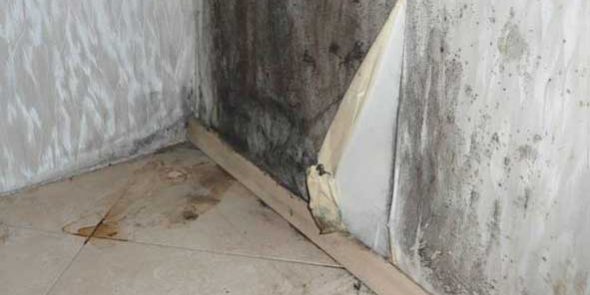

Последствия промерзания.
Для санузлов минимальное значение температуры составляет +18С, для ванных и душевых — +24.
Нормы воздухообмена
Каковы нормы вентиляции жилых помещений (точнее, скорость воздухообмена в них)?
| Помещение | Минимальный воздухообмен |
| Жилая комната | 3 м3/час на 1 м2 площади |
| Кухня | 60 м3/час для электроплит и 90 м3/час для газовых плит |
| Ванная, туалетная комната | 25 м3/час |
| Совмещенный санузел | 50 м3/час |
Дополнительные требования
Какие еще требования и рекомендации можно найти в СНиП на отопление и вентиляцию жилых зданий?
- Схема вентиляции может предусматривать воздухообмен между отдельными помещениями. Проще говоря, можно организовать вытяжку в кухне, а приток воздуха — в спальне. Собственно, документ конкретизирует рекомендацию: вытяжную вентиляцию следует предусматривать в кухнях, санузлах, ванных, туалетах и сушильных шкафах.
В сталинках можно увидеть две вентиляционных решетки в помещении кухни. Одна из них открывается в дымоход: дома строились под печное отопление.
- Вентиляция квартиры должна присоединяться к общему вентканалу не ниже чем в 2 метрах от уровня потолка. Инструкция призвана минимизировать вероятность опрокидывания тяги в ветреную погоду.
- При использовании отдельных помещений в жилом доме для общественных нужд они снабжаются собственной системой вентиляции, не связанной с общедомовой.
- При температуре самой холодной пятидневки ниже -40С для трехэтажных и более высоких зданий допускается оборудование приточной вентиляции системами подогрева.
- Газовые котлы и колонки со сбросом продуктов сгорания в общую вентиляцию допускается устанавливать лишь в зданиях не выше пяти этажей. Твердотопливные котлы и водонагреватели и вовсе могут быть установлены лишь в одно- и двухэтажных зданиях.
- Приточный воздух рекомендуется подавать в помещения с постоянным пребыванием людей. Что, собственно, опять-таки приводит нас к уже упомянутой схеме: приток воздуха через жилые комнаты и вытяжка через кухню и санузел.
Вентиляционные системы жилого дома
Представлена следующая классификация:
- Естественная и искусственная
- Приточная и вытяжная
- Местная и общеобменная
- Наборная и моноблочная
Естественная вентиляция
Характеризуется своей простотой. Не требует затрат денежных средств. Принцип работы следующий:
Воздух поступает и выводится естественным путем через щели и другие легкодоступные места. Здесь действует физический закон, который гласит, что теплый воздух поднимается наверх и уходит в вентиляционный канал, а чистый поступает извне с улицы. Поэтому прямо зависит от внешних условий и погоды. Естественный воздухообмен может достигать 1 м³/час.
Преимущества:
- Дешёвая
- Надёжная
- Долговечная
Проветривать жилое помещение необходимо около часа для того, чтобы поступил новый кислород. В зимнее время достаточно 15 минут, но холодной воздух опасен для здоровья. Есть риск заболеть.
На заметку! Можно установить специальное устройство, так называемый клапан. Он запускает свежий воздух в жилое помещение.
Приточная вентиляция
Главное свойство – принудительность. Воздух поступает через воздушный фильтр и очищается. Равномерно распределяется в помещении с помощью вентиляционных коробов. Следует устанавливать на балконах.
Преимущество:
- Автоматическое управление
- Дополнительно помогает воздуху
- Занимает мало места
- Бесшумный корпус
- Одновременная работа вытяжных вентиляторов
- Эффективность
- Предусмотрен пульт
Приточная система позволяет нагревать воздух до необходимой температуры. Особенно в жаркое время чувствуется потребность в принудительном перемещении воздушных масс.
Принудительная вытяжная вентиляция
Принцип работы состоит в том, что прогретый воздух удаляется через вентиляцию. При выборе нужно учитывать мощность и его шумность.
Приточно-вытяжная система вентиляции с рекуператором
Устройство забирает тепло из прогретых воздушных масс. Избавляет от влажности грибка и других проблем. Отличается своей экономичностью и технологичностью. Приточно-вытяжная система обеспечивает полноценную смену воздуха. Показатели воздухообмена варьируются 3-5 м³/час.
Дополнительные преимущества:
- Технология энергосбережения
- Минимальный шум
- Идеальное решение проблем вентиляции
Местная и общеобменная система вентиляции
Местная вентиляция подается на определенные места. Преимущественно используется на производстве. В жилом помещении — это кухонные вытяжки. Общеобменная вентиляция действует на всё помещение.
Проектирование вентиляции в жилом здании
Проектирование вытяжной вентиляции или любой другой – это в первую очередь грамотное расположение воздуховодов. Проект составляется на стадии проектирования самого дома и является неотъемлемой частью общего проекта. Поэтому вентиляционные каналы, особенно вытяжные, закладываются сразу на стадии сооружения дома.
В первую очередь закладываются основные стояки в кухне, в ванной и туалете, котельной и других помещениях, оговоренных выше. Монтаж производят с подвала, то есть, труба вентиляции укладывается в фундамент дома и выводится в подвал с помощью отвода. То есть, ее устанавливают на стадии заливки бетонного раствора. Это, конечно, не строгое требование, потому что вариантов сооружения немало, просто это самый простой вариант.
В стадии проектирования необходимо учитывать объем воздухообмена, за счет чего подбираются сечения вентиляционных труб. Это важный момент, от которого зависит эффективность работы всей системы. Обязательно учитывается производительность вентиляторов и места их установки.
Расчет вентиляции
Рассмотрим расчет естественной вентиляции, как самой простой. Для этого надо обозначить два параметра: минимальное количество воздуха, поступающего снаружи (Qп) и минимальный объем для вывода из дома (Qв). Обе величины табличные из СП 54.13330.2011 первые в таблице №1, вторые в таблице №2.
Обе они основаны на габаритах помещений дома. Поэтому вводные данные:
- Площадь всех жилых комнат (их три) – 60 м².
- Высота потолков – 3 м.
- Пристроенная кладовка – 4,5 м².
- В доме есть кухня, ванная и туалет, в которых воздухообмен соответственно: 90; 25; 25 м³/ч.
В первую очередь определяется общий воздухообмен в комнатах, для чего надо перемножаются между собой воздухообмен жилых помещений, равный 30 м³/ч на количество комнат – 3. 60х3=180 м³/ч. Это значение приточного объема, который проходит через жилые помещения.
Складываются значения воздухообменов всех подсобных помещений: 90+25+25=140 м³/ч.
Находится частота смены воздуха в кладовке. Здесь используется кратность, равная 0,2. То есть, надо объем кладовки умножить на данный показатель: 4,5х3х0,2=2,7 м/ч.
Теперь надо сложить два последних значения: 140+2,7=142,7 м³/ч. Это вытяжной объем воздуха. Далее надо сравнить вытяжной и приточный воздух: получается, что приточного больше. Его и берем за основу расчета.
Теперь надо рассчитать сечение воздуховода. К примеру, если оно квадратное со сторонами 10 см или круглое диаметром 150 мм, то производительность такой трубы при естественной вентиляции составляет 30 м³/ч. Если в сооружении дома используются стояки этого сечения, то надо установить: 180/30=6 стояков. Чтобы уменьшить количество вытяжек, можно увеличить сечения с подбором по таблице производительности воздуховодов.
Принципы расчета систем вентиляции другого типа основываются на тех же параметрах.
Монтаж
К монтажу вентиляции в жилом здании надо подходить с позиции – какая система была выбрана. Если это естественная модель, то главное – грамотно заложить стояки. С принудительной вентиляцией придется повозиться, особенно, если это разветвленная сеть. Самый простой вариант – установка стеновых вентиляторов, для чего просто в стенах делаются отверстия коронкой и перфоратором под диаметр трубы, куда и вставляется оборудование.
С внешней стороны, то есть, с улицы, труба закрывается козырьком и решеткой. С внутренней устанавливается декоративная решетка. Здесь важно очень грамотно провести подключение вентилятора к питающей сети электрического тока. Для этого обычно проводят штробление стен, куда и закладывается питающий кабель от вентилятора до распаячной коробки. Правда, это делают на стадии ремонта или отделки. Если проводится установка в отремонтированном помещении, тогда рекомендуется проводку прокладывать в специальные пластиковые короба.
Необходимо отметить, что приточные и вытяжные каналы могут оборудоваться вентиляторами, если в доме устраивается комплексная схема отвода воздуха. При этом, как и в случае расчета естественной вентиляции, определяется максимальный параметр из двух расчетных: вытяжка и приток. Именно на основе проделанных выкладок выбирается вентилятор, а точнее, его производительность.
Несложно провести монтаж и моноблочного устройства. Главная задача – правильный выбор места установки. Как показывает практика, предпочтение отдается улице у стены дома. Хотя вариант в служебном помещении решает проблему замерзания оборудования. Удобен этот аппарат тем, что в него уже включены все необходимые приборы, которые отвечают не только за воздухообмен, но и за чистоту подаваемого воздушного потока.
В общем, можно самому сделать вытяжную вентиляцию или приточную, если правильно провести предварительные расчеты. Нельзя на глаз выбирать оборудование и воздуховоды. Может случиться так, что их мощности и сечения будет недостаточным, чтобы справиться с объемом внутренних помещений.
Рекомендации специалистов
- Если нужна самая дешевая вентиляционная система без каких-либо сложных приборов, то выбирайте естественную. Правда, есть у нее пара недостатков: летом она практически не работает, зимой часто обмерзает.
- Приточно-вытяжная схема – это большая длина воздуховодов часто со сложной разводкой вытяжного и приточного участков. Необходимо точно провести расчеты, чтобы выбрать вентиляторный блок. Сама сборка несложная, но монтажный процесс является трудоемким. Поэтому совет – не делайте монтаж своими руками, пусть этим занимаются специалисты.
- Если решено организовывать вентиляцию дома своими руками, то лучше выбирайте стеновые канальные приборы или мини моноблочный шкаф.
Отправьте заявку и получите КППодберем оборудование, удешевим смету, проверим проект, доставим и смонтируем в срок. Нажимая на кнопку «Отправить заявку», вы принимате пользовательское соглашение. —>
+7 (495) 241-17-30
Пн.-пт.: 09.00 — 19.00
Москва, Строительный пр., д 7А, к. 39, стр 2
info@airclimat.ru
© Copyright 2003 — 2019 Вентиляция и кондиционирование Инвест Строй.
Ванная и туалет — это комнаты, в процессе обустройства которых в первую очередь нужно подумать об организации интенсивного воздухообмена. Это обусловлено спецификой эксплуатации гигиенических помещений. Загрязненный и переувлажненный воздух должен беспрепятственно отводиться, а на смену ему поступать свежая порция.
Мы расскажем, как должна быть устроена вентиляция в ванной комнате и туалете по строительным нормативам и правилам. В представленной нами статье детально разобраны проверенные на практике варианты организации вентилирования. Самостоятельные домашние мастера у нас найдут подробные монтажные руководства.
Для чего нужна вентиляция?
Мнение о том, что отсутствие вентиляционной шахты в ванной и туалете приведет только к запотеванию зеркал, в корне ошибочно. Основная проблема заключается в появлении грибка (чаще всего его можно заметить на швах между плиткой) и ржавчины на поверхности техники и мебели.
Нередко именно из-за неправильно спроектированной вентсистемы коррозия поражает рабочие детали стиральной машины, что и является причиной ее поломки. Этим список проблем, к которым приводит отсутствие интенсивного воздухообмена, не заканчивается. В итоге плохая вентиляция окажет губительное влияние на здоровье жильцов.
Санитарные требования и нормы
Существуют специальные нормы, которых нужно придерживаться при организации принудительного воздухообмена в комнатах с повышенными показателями влажности. Как минимум нужно обеспечить приток свежего воздуха в размере 6-7 м3/час на каждый кубометр ванной комнаты и порядка 8-10 м3/час — для туалета или совмещенного санузла.
Специалисты рекомендуют организовывать вентиляцию, производительность которой на 20% больше требуемого объема в м3/час
Отличие естественной вентиляции от принудительной
Существует естественная и принудительная вентиляция. В первом случае воздухообмен обеспечивается за счет циркуляции воздушных масс через дверные и оконные проемы. Около века назад естественная вентиляция считалась наиболее эффективным способом.
Сегодня же она неспособна обеспечить достаточный уровень воздухообмена, поэтому используется лишь для притока. Чтобы полноценно проветрить помещение, выбирают вариант с принуждением. Ведь никому не захочется надолго открывать окно зимой и выпускать тепло.
Организация принудительной вентиляции подразумевает установку вытяжного вентилятора. Благодаря этому можно сохранить драгоценное тепло, вывести лишнюю влагу и наполнить помещение свежим и чистым воздухом в считанные минуты.
Основной причиной, почему стоит устанавливать принудительную вентиляцию, является точно подогнанные по размеру дверные проемы и герметичность современных стеклопакетов. Такой перфекционизм, сохраняя тепло, делает невозможным какой-либо естественный воздухообмен
Расчет оптимальной производительности
Перед походом в магазин и покупкой оборудования для установки принудительной вентиляции в туалете и ванной комнате необходимо провести некоторые расчеты. Для выбора оптимального по производительности оборудования нужно знать точный объем и тип помещения.
Каждая комната имеет свою кратность воздухообмена. Эта характеристика показывает, сколько раз должен полностью обновиться воздух в комнате за единицу времени (обычно берется один час). Так как ванная и туалет считаются одними из самых влажных мест в любой квартире или доме, то рекомендуется максимальное значение кратности воздухообмена, равное 10.
Чтобы рассчитать оптимальную производительность вытяжной системы, необходимо подсчитать объем помещения. Для этого нужно площадь комнаты умножить на высоту потолков.
Далее полученное значение умножается на показатель кратности воздухообмена. Результатом вычисления является минимальная мощность вытяжной системы для ванной и туалета (м3/час).
Если вентилятор невозможно разместить в оптимальном для организации интенсивного воздухообмена месте, то его мощность необходимо умножить в 2-3 раза
А также следует сразу же предусмотреть отверстия для притока воздуха. Для этого можно оставить зазор до 2 см между полом и дверью, установить специальные решетки в нижней части дверей в ванную и туалет или просверлить отверстия самостоятельно. Но последний вариант выглядит не самым привлекательным образом.
Классификация вытяжных вентиляторов
Планируя обустройство вентсистемы, особое внимание стоит уделить принципу ее работы и отдельным составляющим. Ведь от этого зависит производительность, уровень шума оборудования, стоимость монтажа и долговечность.
Для принудительной эвакуации отработанного воздуха из комнаты используется три типа вентиляторов:
- диаметральные;
- осевые;
- радиальные.
Первая разновидность приборов предназначена для работы в тепловых пушках и системах кондиционирования. Поэтому для организации вентиляции в ванной и туалете она не подходит. Остается выбирать из двух других типов.
Основное отличие осевых моделей от радиальных заключается в их невысокой стоимости и большой мощности. Но при этом устройство будет достаточно сильно шуметь. Осевой вентилятор представляет собой рабочее колесо, к которому крепятся лопасти. Система приводится в действие электродвигателем.
Что касается радиальных агрегатов, то их функционирование основано на действии центробежной силы. Благодаря вращению рабочего колеса вместе с лопастями осуществляется перемещение воздушных масс.
При этом можно изменять наклон лопастей, за счет чего уменьшается количество потребляемой прибором энергии и снижается уровень издаваемого им шума. С популярными моделями бесшумных вентиляторов, предназначенных для установки в ванных комнатах, ознакомит рекомендованная нами статья.
Чтобы воздух из вентиляционной шахты не возвращался обратно в помещение, рекомендуется покупать устройства с обратным клапаном. Такие приборы незаменимы в современных квартирах
Основные критерии выбора оборудования
Производители предлагают просто огромный ассортимент вентиляторов для вытяжных систем. Поэтому не удивительно, что каждый неподготовленный покупатель впадает в ступор и даже не подозревает, что ему лучше заказать.
Покупая вытяжной прибор для ванной и туалета, нужно обращать внимание на следующие моменты:
- Диаметр воздуховода. В зависимости от этой характеристики выбирается патрубок вентилятора. Как правило, у стандартных моделей диаметр равен 150, 125 или 100 мм.
- Наличие/отсутствие воздуховодов, а также их месторасположение в комнате. Эти критерии влияют на то, где будет установлен вентилятор.
- Мощность. Характеристика важна при выборе, чтобы в будущем вытяжное оборудование справлялось с возложенными на него функциями.
- Наличие защиты от влаги. Маркируется этот показатель латинскими буквами IP. Минимально необходимым значением для сантехнического узла является IP30, но лучше немного потратиться и заказать прибор с IP44. В последнем случае он будет расположен в специальном герметичном кожухе, защищенном от влаги и брызг.
- Уровень шума. Этой важной характеристике мало кто уделяет должное внимание, а зря. Ведь бесшумная вытяжная система сделает нахождение в ванной и туалете более комфортным.
Учитывая эти тонкости можно выбрать модель, которая будет стоить недорого и удовлетворит все пожелания.
Обычно комплектация вентилятора включает в себя сам прибор и четыре дюбеля, которые понадобятся для его монтажа. Для упаковки устройства в большинстве случаев используется картонная коробка
Дополнительные функции оборудования
Отличным решением будет заказать вентилятор с дополнительными функциями. Чаще всего покупатели отдают предпочтение моделям со встроенным таймером.
В этом случае пользователь может оставить заводские настройки или программировать функционирование прибора самостоятельно, изменяя время работы, задержку включения и т. д. Благодаря этому можно автоматизировать процесс вентиляции туалета и ванной.
Устройства со встроенным таймером стоят достаточно дорого. Поэтому к их выбору следует относиться со всей ответственностью. Лучше всего себя зарекомендовала продукция от компании Maico. Этот производитель предлагает целый ряд моделей, которые оснащены не только таймером, но и другими дополнительными функциями.
Сэкономить электроэнергию помогут вентиляторы, позволяющие переключать базовую нагрузку. То есть агрегат умеет работать в двух режимах: наполовину своей мощности и на полную, когда нужно за кратчайшее время обновить воздух в комнате. Благодаря такой функции значительно уменьшается шумность вентиляционной системы и экономится электроэнергия.
Неплохим решением будет покупка устройства с часами или подсветкой. Такие дополнительные функции сделают прием душа или ванны более удобным и комфортным
Любой специалист отдаст предпочтение прибору со встроенным датчиком влажности. Его особенность в том, что он включается только по сигналу встроенного гигрометра. Благодаря такой функции экономится электроэнергия и отпадает необходимость в выводе для вентилятора отдельной электроточки или подключении прибора к выключателю света.
Составляющие и материалы системы
На сегодняшний день вентиляция собирается из воздуховодов круглого или прямоугольного сечения. Как правило, они изготавливаются из металла или пластика. Монтируются эти элементы за подвесным потолком.
Если речь идет о ванных комнатах и туалете в небольшой квартире, то в таком жилье вентиляционный канал представляет собой отверстие в стене, куда вставляется вентилятор. В этом случае проектировать сложную, разветвленную систему нет никакого смысла и нужды.
Что касается частных домов, то для них вентиляция сооружается из следующих элементов:
- Воздуховодов. Намного удобнее устанавливать прямоугольные воздуховоды. Они компактно помещаются под потолком и не занимают лишнего пространства. Это трубы, длина которых может составлять 2, 1 и 0,5 м.
- Вентилятора. Применяется накладной или встраиваемый прибор. Последнюю разновидность лучше использовать в разветвленных и сложных системах. Накладные модели рекомендуется применять для вентилирования одного помещения.
- Поворотных колен. В случае с прямоугольными трубами поворотные колена могут быть вертикальными и горизонтальными.
- Соединительных муфт. Эти элементы используются для соединения прямых участков вентиляционной системы.
- Обратных клапанов. Они предназначены для предотвращения попадания воздуха и насекомых из шахты.
В процессе монтажа также понадобятся крепления. Намного удобнее использовать уже готовые элементы. Они значительно упростят процесс монтажа и ускорят работу.
Но если нужно сэкономить, то элементы крепления можно сделать и самостоятельно
В случае ошибки в проектировании или недостаточно эффективной работы системы вентилирования в ванной и туалете частного дома устранить проблему можно установкой вытяжного вентиляционного клапана в стену. Особенности выбора указанного прибора и монтажные правила приведены в статье, с содержанием которой мы советуем ознакомиться.
Монтаж вентиляции в ванной и туалете
Перед началом монтажных работ необходимо провести подготовительные. Прежде всего, нужно сравнить диаметр вытяжного прибора с размером шахты.
Если вентиляционное отверстие оказалось большим, то в него вставляется пластиковая труба или гофра. При этом пустоты следует заделать при помощи монтажной пены. Если вход в вентиляционную шахту меньше, то его можно расширить при помощи перфоратора.
Определение места для установки
Чтобы принудительная вентиляция была максимально эффективной, недостаточно только приобрести мощное оборудование. Не менее важно выбрать правильное место для установки.
Так как вытяжка в ванной предназначена для удаления горячего влажного воздуха, то оптимальным решением будет его монтаж в верхней части стены, которая расположена напротив двери.
Немаловажным является организация притока в помещение – предстоит встроить специальную решетку в нижнюю часть двери или оставить обычную щель под дверью (более экономный способ). Такие варианты позволят свежему воздуху поступать из жилого помещения в ванную.
Диагностика состояния вентиляционного канала
Если задумывается переделка ванной или туалета, то перед началом каких-либо работ следует провести диагностику работы вентканалов доступными для хозяев способами.
Прежде всего, проверяется тяга, для чего к шахте прислоняется лист обычной бумаги, зажженная спичка или зажигалка. Если бумага прилипает к решетке вентиляции, а пламя накреняется в сторону канала, то это хороший знак.
Чтобы улучшить тягу, рекомендуется проверить, загроможден ли вентиляционный канал мусором, оставшимся после неумелых ремонтных работ или по каким-либо другим причинам. После прочистки следует проверить тягу при открытой и закрытой двери
Выбор схемы подключения прибора
Если рассматривать стандартную квартиру в новостройке, то в подавляющем большинстве случаев естественной вентиляции недостаточно, чтобы вывести всю лишнюю влагу из ванной. Единственным исключением является частный дом, в туалете которого есть окно.
Но при обустройстве принудительной вентиляции интересует вопрос: как долго должен работать вытяжной прибор? Зачастую владельцы квартир подключают вентилятор к выключателю света. Это значит, что устройство сможет работать ровно столько, сколько человек будет находиться в ванной. Этого может оказаться недостаточно.
Второй способ основан на подключении вентилятора к отдельному выключателю. Но в этом случае пользователь будет забывать включать/выключатель прибор. Поэтому подходящим решением станет установка вентилятора с датчиком влажности. Такие приборы работают автономно и без участия человека удаляют лишнюю влагу из ванной комнаты.
Благодаря удобству и экономии электроэнергии наибольшим спросом пользуется способ, когда вентилятор подключается к выключателю света. Но этот способ не отличается высокой эффективностью
Тонкости установки вентилятора
Прежде чем приступать к обустройству вентиляционной системы, в обязательном порядке нужно ознакомиться с инструкциями, идущими в комплекте с приборами. В подавляющем большинстве случаев во вкладыше подробно описан весь процесс монтажа. Это значительно упростит и ускорит работу.
Самый трудоемкий этап – установка и подключение вентилятора.
Если рекомендаций производителя нет или отсутствует перевод на родной язык, то следует совершать действия в приведенной ниже последовательности:
- Снять лицевую крышку.
- На те области, где вентилятор примыкает к стенке, необходимо нанести полимерный клей, силикон или жидкие гвозди. Все перечисленные способы крепления прекрасно подойдут, так как вытяжные приборы чаще всего изготавливаются из пластика и, соответственно, имеют небольшой вес. Поэтому жидких гвоздей будет достаточно.
- Вставить вентилятор таким образом, чтобы его рабочая часть (электрический двигатель и колесо с лопастями) были полностью “утоплены” в стене.
- Плотно прижать корпус агрегата, чтобы клеящий состав успел схватиться.
- Установить противомоскитную сетку. Этот элемент убережет от проникновения из вентиляционного канала в помещение разнообразных насекомых и мусора.
- Закрепить лицевую крышку при помощи саморезов или дюбелей, которые идут в комплекте.
Заключительный этап — это прокладка кабеля и подключение вентиляционной системы к электрической сети.
Весь процесс монтажа достаточно простой, но если возникли какие-либо проблемы или сложности, то лучше доверить эту работу профессионалам
Принудительная вентиляция значительно увеличивает объем выводимого из помещения воздуха. Но так как лицевая крышка перекрывает немалую часть канала, когда устройство выключено, скорость потока уменьшается в несколько раз. Из-за этого значительно падает его производительность.
Решается вышеуказанная проблема путем установки воздухозаборной решетки. Это поможет восстановить нормальную работоспособность. Второй способ заключается в том, чтобы оставить между лицевой крышкой и стеной небольшой зазор (1-3 см). В получившуюся щель будет засасываться воздух и вентиляция будет работать в нормальном режиме.
При подключении вентиляционной системы к электрической сети необходимо придерживаться правил безопасности. Прежде всего, нужно убедиться, что провода обесточены. К тому же, для их соединения лучше использовать не «скрутки», а клеммные колодки
Распространенные ошибки при монтаже
Если обустройством вентиляционной системы занимается неопытный мастер, то нередко возникают ситуации, когда после окончания работы ее производительность не удовлетворяет пожелания жильцов или она не отличается эффективностью.
Причина этого заключается в допущении ошибок при монтаже. Чтобы избежать появления элементарных проблем, необходимо знать некоторые нюансы.
Чаще всего встречаются такие ошибки при устройстве вентиляционной системы:
- канал спроектирован некорректно, что значительно затрудняет движение воздуха;
- вентиляторы сильно шумят при работе;
- герметичность соединения шахты нарушена;
- вентиляционная система проходит через жилое помещение и ее шум мешает нормальной жизни семьи.
Если проектирование было выполнено неправильно, то перечисленные выше проблемы обязательно появятся. При этом нередко для их исправления нужно полностью переделывать систему вентиляции.
В некоторых случаях сильный гул при работе вентилятора является ярким признаком его неправильной установки и допущения ошибки, которая называется “соосность”. Решается данная проблема путем демонтажа устройства и его повторного монтажа, но уже с точным соблюдением технологии
Можно пойти легким путем. Например, для уменьшения шума рекомендуется использовать шумопоглотители. Что касается повышения производительности вентиляции, то для этого придется установить новый, более мощный вытяжной прибор и проверить качество обустройства притока воздуха в ванную и туалет.
Рекомендации опытных специалистов
Людям, которые впервые сталкиваются с организацией вентиляции в ванной комнате и туалете, будет полезно ознакомиться с советами от опытных мастеров. Прежде всего, они рекомендуют обеспечить нормальный приток свежего воздуха в помещение. Ведь в противном случае работа вытяжного вентилятора будет бессмысленной.
Совсем необязательно покупать дорогие и габаритные системы. Трата баснословных сумм не всегда является оптимальным решением. Достаточно правильно и грамотно подобрать приборы, тогда даже дешевые модели прекрасно справятся с вентиляцией помещения.
Выбирая вентилятор, ни в коем случае нельзя экономить на качестве. Ведь от этого зависит здоровье каждого члена семьи, а также срок службы прибора. Лучше один раз потратиться, но заказать устройство, которое верой и правдой будет служить десятилетиями
Если в доме есть кондиционер, ионизатор, очиститель, бытовой увлажнитель и им подобные приспособления, то заниматься монтажом вентиляции все так же необходимо. Ведь никакой из приборов, перечисленных выше, не обеспечивает приток свежего воздуха в жилые помещения.
Правила эксплуатации вытяжной системы
Чтобы оборудование служило как можно дольше нужно регулярно проводить профилактические работы. Ведь на лопастях вентилятора со временем скапливается пыль и грязь. Это не позволяет прибору работать на максимуме своих возможностей и обеспечивать достойный воздухообмен. Более того, если своевременно не проводить очистку, то устройство может выйти из строя.
Профилактические работы включают в себя регулярный осмотр вентиляционной системы на предмет засора и мытье лопастей вентилятора. Такой подход позволит даже в современном доме, отличающемся высокой герметичностью, всегда дышать свежим и чистым воздухом.
Выводы и полезное видео по теме
Видео #1: Секреты монтажа вытяжки в ванной и туалете:
Видео #2: Создание раздельной вентиляции в ванной и туалете:
Установка принудительной системы вентиляции позволяет решить актуальную для современных домов и квартир проблему проветривания помещений. В ванных комнатах и туалетах окно ставится редко, поэтому единственным правильным и разумным решением будет обеспечить интенсивный воздухообмен искусственно, путем монтажа вентилятора в систему.
Хотите поделиться личным опытом в обустройстве вентиляции в смежном санузле или отдельной ванной комнате? Располагаете интересной информацией, которая будет полезна посетителям сайта? Пишите, пожалуйста, комментарии, задавайте вопросы, публикуйте фото по теме в расположенном ниже блоке.
Типы объектов (решения) ›
Наши преимущества:10<nobr>10 лет</nobr> стабильной и успешной работы500Выполнено более <nobr>500 000 м2</nobr>₽Почему у нас лучшая цена?24Минимальные сроки100100% контроль качества5<nobr>5 лет</nobr> гарантии на выполненные работы1500<nobr>1500 м2</nobr> площадь собственных складских помещений
Устройство вентиляции
В каждом многоквартирном доме (МКД) есть вентиляционная шахта. Ее можно сравнить с венозной системой человека — именно по шахте воздушные массы движутся из разных точек (комнат) в одну — на чердак или на улицу.
Шахты занимают много места, поэтому в малоэтажных домах вместо них часто устанавливают компактные воздуховоды.
Вентиляционная шахта в панельном доме состоит из бетонных блоков, которые накладываются друг на друга. Швы между ними заделываются цементным раствором. В новостройках воздушные магистрали делают из металлических или пластиковых коробов. На крыше шахта заканчивается специальным зонтом — он защищает трубы от попадания осадков, листьев и мусора.
Виды воздуховодов:
- Встроенные. Бывают прямоугольного или квадратного сечения. Закладываются при строительстве в несущих стенах высотного здания. Их делают из кирпича или бетонных блоков.
- Накладные/подвесные. Устанавливаются уже после окончания стройки и отделки помещений. Чаще всего производятся из листовой оцинкованной стали. Главный недостаток — подверженность коррозии, поэтому важно защитить их от повышенной влажности. Такие воздуховоды нужно шумоизолировать — иначе движение воздуха внутри металлической шахты может сопровождаться гулом.
- Наружные. Монтируются на внешней стороне здания. Их изготавливают из всех вышеупомянутых материалов.
В каждом многоэтажном жилом здании вентиляционные системы разные. Создание вентиляции проходит через следующие этапы:
- Специалисты производят расчет вентиляции в жилом доме исходя из площади квартир и отдельных комнат.
- Составляется схема вентиляции. В ней указывают способ распределения воздушных потоков, площадь сечения каналов, уровень шума оборудования, тип вентиляции и другие ее особенности.
- По схеме разрабатывается чертеж с детальным описанием, который согласуют технические службы. После согласования подготавливают необходимую документацию.
- Начинается монтаж вентшахт во внутренних стенах здания. После окончания работ систему проверяют на соответствие всем требованиям.
Требования к вентиляции жилого дома:
- герметичность;
- высокая производительность;
- пожаробезопасность;
- соответствие санитарным нормам. Для России санитарно-гигиенические нормативы для вентиляции указаны в СНиП 41-01-2003.
Нормы
СНИПы
СП 60.13330.2012 «Отопление, вентиляция и кондиционирование. Актуализированная редакция»
СНиП 41-01-2003» — является основным для разработки систем воздушной среды здания. Кроме основных общих требований содержит расчетные формула для расчета воздуха и требования к толщине воздуховодов.
СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» — норматив, в котором отражены условия по обеспечению пожарной безопасности.
СП 54.13330.2016 «Здания жилые многоквартирные. Актуализированная редакция СНиП 31-01-2003» — не распространяется на сблокированные жилые дома, которые подчиняются требованиям проектирования индивидуальных (частных) одноквартирных домов.
СП 73.13330.2016 «Внутренние санитарно-технические системы зданий. Актуализированная редакция СНиП 3.05.01-85». Настоящий свод правил применяется к строительным работам. Расписаны необходимые этапы, технология монтажа, включает перечень итоговой документации по итогам работ.
Под ней понимается обмен потоков воздуха, при котором из помещений удаляется избыточное тепло и влажность, а также неприятные запахи, пыль и вредные вещества.
Хорошо работающие вентканалы в многоквартирном доме способствуют очистке воздуха и созданию в помещениях благоприятного микроклимата. Отсутствие нормально работающего воздухообмена в помещениях, в которых постоянно находятся люди, не только доставляет неудобства, но и несет потенциальный вред здоровью. Застаивающийся воздух в жилье провоцирует развитие аллергических реакций, а также различные заболевания органов дыхания. Если помещение не проветривается, то в нем поддерживается высокая влажность, что пагубно сказывается на мебели и декоративной отделке.
ГОСТы
ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях»
ГОСТ 21.602-2016 «Система проектной документации для строительства. Правила выполнения рабочей документации систем отопления, вентиляции и кондиционирования
Санитарные нормы и правила
СанПиН 2.1.2.2645-10 «Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях»
Б. Необязательные для исполнения – в них можно встретить варианты систем, их особенности и расчет. Эти рекомендации или методические указания созданы сообществами инженеров. Они основаны на обязательных к исполнению документах, но шире раскрывают вопросы создания комфортной воздушной среды. Описывают расчетный метод определения требуемых объёмов воздуха по выделяющимся вредностям. Приводят методы достижения наиболее эффективной и стабильной работы систем.
Для помещений, которые не принадлежат к основному функционалу объекта, применяют дополнительные нормы, подходящие их назначению.
В вышеприведенных нормах отражены все существенные вопросы, в том числе и безопасность эксплуатации систем вентиляции. И при любом вмешательстве в системы после постройки непременно проверить их соответствие актуальным специализированным нормам.
Схемы систем
Очень хорошо, когда в панельном доме вентиляция устроена с индивидуальными вытяжными каналами. То есть, из кухни, туалета и ванной на каждом этаже ведет на крышу отдельная шахта. Тогда нет перетекания запахов от соседей, тяга более стабильна и не склонна к опрокидыванию. Другой вариант – вертикальные каналы из всех квартир собираются в один горизонтальный коллектор, расположенный на чердаке, а уж из него воздух попадает на улицу. Ниже на рисунке изображены разные способы, как может быть организована схема вентиляции панельного дома:
Такая схема у дома из 9 этажей предполагает присутствие теплого чердака. Отвод с 8 и 9 этажей выходит прямо в атмосферу, минуя общий канал. Схема для 9 этажного дома проектировалась из расчета полного отсутствия ветра и наружной температуре воздуха +5.
Несмотря на то, что естественная вентиляция в таких домах является не слишком эффективной, обслуживания она почти не требует, засоры возникают редко. Были случаи, когда вентиляционные каналы засорялись строительными материалами во время возведения дома. Такой сюрприз сказывался в последствии на качестве вытяжки. Чаще всего чистка шахты требуется один раз в 5-6 лет.
Во время ремонта многие люди перекрывают путь потоку воздуха в каком-либо месте. Они по незнанию думают, что на вытяжку это не повлияет, но процесс воздухообновления в квартире затрудняется или прекращается полностью.
Наиболее распространенные действия, приводящие к помехам и сбоям в работе естественной вентиляции:
- установка герметичных пластиковых окон;
- межкомнатные двери с уплотнителем;
- монтаж различных вентиляторов в вытяжке.
Чтобы не нарушить работу тяги естественной вентиляции, запрещено устраивать затруднения притоку и оттоку воздуха. Для пластиковых окон необходимо вмонтировать приточные отверстия или устроить внешний приток отдельно. Двери между помещениями оборудуются внизу решетками. Сечение канала вытяжки не должно перекрываться вентиляторами.
Получите коммерческое предложение на email:Нужна консультация? Звоните:8(495) 118-27-34
Отзывы о компании ООО «ИНТЕХ»:
Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.
Что такое воздухообмен Рё как его рассчитывать РІС‹ уже знаете. Поэтому эта статья РЅРµ несет никакой теоретической информации. Р’ помощь проектировщику РјС‹ решили собрать РІСЃРµ таблицы кратности воздухообмена РёР· РЎРќРёРџРѕРІ Рё РґСЂСѓРіРёС… нормативных документов РІ РѕРґРЅРѕРј месте.В
- РѰблица кратности воздухообмена РІ жилых зданиях
РїРѕ РЎРќРёРџ 2.08.01-89*
Кратность в жилых зданиях по ГОСТ 30494-96.
Кратность воздухообмена медицинских организаций по СП 158.13330.2014
Кратность воздухообмена в детских садах по СанПиН 2.4.1.3049-13
Кратность воздухообмена в профессионально-технических заведениях по СНиП 2.04.05-86
Кратность воздухообмена РІ административных Рё бытовых зданиях РїРѕВ РЎРџ 44.13330.2011В
РїРѕВ Р’РќРџ 001-95В
Воздухообмен в помещениях пунктов по приему вторичного сырья
Р“РР“РЕНРЧЕСКРР• ТРЕБОВАНРРЇ Рљ РђРР РћРџРћР РўРђРњ Р РђРРОВОКЗАЛАМ ГРАЖДАНСКОЙ РђР’РРђР¦РР
Воздухообмен РІ кинотеатре РїРѕВ РЎРќРёРџ II-Р›.15-68В
Кратности обмена воздуха в помещениях магазинов по СНиП II-Л.7-62
Читайте также:
Классы фильтрации для вентиляцииВентиляция РІ квартиреКонцепция напольного воздухораспределенияИспользуемые источники:
- https://www.airfresh.ru/normy-vozduhoobmena-dlya-zhilyh-zdaniy.htm
- https://www.airclimat.ru/ventilyatsiya-zhilyh-zdaniy.htm
- https://sovet-ingenera.com/vent/montazh/ventilyaciya-v-vannoj-komnate-i-tualete.html
- https://www.air-ventilation.ru/ventilyatsiya-v-mnogokvartirnom-dome.htm
- http://airducts.ru/kratnost-po-snipam-v-tablicax/
