Характеристики чугунных радиаторов отопления
До покупки того или иного чугунного радиатора нужно рассмотреть его технические характеристики, которые будут подходить под особенности вашей отопительной системы.
Вес секции чугунного радиатора
Вес 1 секции стандартно чугунного радиатора 7.5 килограмм.
Таким образом вес чугунной батареи из:
2 секций будет 15 килограмм.
3 секций будет 22.5 килограмма.
4 секций будет 30 килограмм.
5 секций будет 37.5 килограмма.
6 секций будет 45 килограмм.
7 секций будет 52.5 килограмма.
8 секций будет 60 килограмм.
9 секций будет 67.5 килограмма.
10 секций будет 75 килограмм.
11 секций будет 82.5 килограмма.
12 секций будет 90 килограмм.
13 секций будет 97.5 килограмм.
14 секций будет 105 килограмм.
Размер секции чугунного радиатора
Высота каждой секции чугунного радиатора 59 сантиметров (590 мм)
Размер 1 секции стандартно чугунного радиатора: 59 см высота и 10.8 см ширина
Таким образом длина чугунной батареи из:
2 секций будет 21.6 см.
3 секций будет 32.4 см.
4 секций будет 43.2 см.
5 секций будет 54 см.
6 секций будет 64.8 см.
7 секций будет 75.6 см.
8 секций будет 86.4 см.
9 секций будет 97.2 см.
10 секций будет 108 см.
11 секций будет 118.8 см.
12 секций будет 129.6 см.
13 секций будет 140.4 см.
14 секций будет 151.2 см.
Объем секции чугунного радиатора
Объем 1 секции стандартно чугунного радиатора 1.5 литра.
Таким образом объем чугунной батареи из:
2 секций будет 3 литра.
3 секций будет 4.5 литра.
4 секций будет 6 литров.
5 секций будет 7.5 литров.
6 секций будет 9 литров.
7 секций будет 10.5 литров.
8 секций будет 12 литров
9 секций будет 13.5 литров.
10 секций будет 15 литров.
11 секций будет 16.5 литров.
12 секций будет 18 литров.
13 секций будет 19.5 литров.
14 секций будет 21 литр.
Теплоотдача чугунного радиатора
Мощность чугунного радиатора напрямую зависит от площади её внешней поверхности и заключается в способности отдавать энергию тепла при максимально высокой температуре теплоносителя. В основном это значение колеблется от 80 до 200 Ватт на одну секцию. Для расчёта нужной мощности используется следующая формула: на 25-30 куб. м. мощность батареи должна быть 1 кВт. В случае если есть несколько внешних стен показатель мощности увеличивается.
Габариты чугунного радиатора.
В Советском Союзе габаритные размеры чугунных радиаторов имели определённый стандарт. В одной секции между центрами труб подачи и отвода теплоносителя расстояние колебалось от 30 до 50 см. Ширина секции не была стандартизирована и была различной у разных изготовителей. Почти все современные батареи так же имеют эти стандарты. Самая популярная модель среди чугунных изделий — МС-140. (установлена во многих «хрущёвках» и 9-ти этажках 60-80хх годов). Расстояние между центрами труб составляет 50 см; высота батареи 58,8 см; ширина 9,3 см; глубина — 14 см. Разнообразие габаритных размеров батарей объясняется потребностями покупателей.
Производители чугунных радиаторов
В большинстве на рынке России представлены отечественные модели. Это объяснятся тем, что затраты на транспортировку батарей из чугуна составляют большую часть в его окончательной стоимости. Из основных производителей можно выделить:
- ЧАЗ — Чебоксарский Агрегатный завод (Россия)
- Минский завод отопительного оборудования (Беларусь)
- Kiran (Украина)
- Viadrus (Чехия)
Устройство чугунных радиаторов.
Почти все чугунные изделия — наборные, состоящие из отдельных секций соединённых нипельными втулками. При их изготовлении применяется серый чугун. Между отдельными секциями устанавливаются прокладки из паронита. По горизонтали ток воды всегда идёт в одном направлении. По вертикали ток происходит по каналам, которых бывает от одного и больше. В зависимости от количества вертикальных каналов увеличивается площадь и мощность батареи.
Из за надобности в сохранении прочности и площади поверхности, производители не могут сильно изменить соотношение масса и мощности. Большой вес батареи подразумевает усиленные крепления.
Но большинство радиаторов не имеет специальных конструктивных элементов. Поэтому они просто подвешиваются на особые кронштейны вмонтированные в стену. Так же возможна установка радиаторов на пол на специальных лапках. Прочие характеристики чугунных радиаторов.
Перед приобретением чугунной батареи стоит обратить внимание на ещё некоторые параметры:
- Самое большое значение рабочего давления.
- V теплоносителя в одной секции.
- Самое большое значение температуры теплоносителя.
Эти максимальные параметры у чугунных радиаторов имеют большее значение, чем у аналогов из других материалов. Но в то же время различаются у различных типов изделий. Это следует учитывать, что бы избежать прорывов в отопительной системе.
Достоинства чугунных радиаторов отопления
Отопительные приборы из чугуна очень устойчивы к агрессивной среде теплоносителя. Это объясняется физическими параметрами этого металла. Чугунные радиаторы могут очень долгое время не подвергаться воздействию коррозии даже при повышенных температурах. Помимо этого практически никакого вреда не приносят чугуну и различные химические вещества добавленные в теплоноситель.
В случае засорения или протекания прибора, они достаточно легко ремонтируемы. Засоры, возникающие в радиаторе, могут быть вызваны свойствами теплоносителя с большим содержанием солей Ca и Mg. В результате отложений на внутренней стенке прибора, происходит его сужение, что приводит к ухудшению скорости нагрева и нормальной теплопередаче. Течь в чугунной батарее может возникнуть в результате износа прокладок между секциями. Все описанные выше проблемы лучше устранять в период летнего профилактического отключения водоснабжения.
Стоимость чугунной батареи приблизительно равна стоимости аналогов из алюминия и стали. Но в то же время стоит отметить, что чугун гораздо лучше переносит водные удары и может переносить скачки давления около 16 Бар.
Приборы из чугуна возможно использовать при больших показателях температуры и давления, благодаря их невысокому коэфф-ту теплового расширения.
Теплоотдача обогревателя достаточна высока. Для достижения наибольшего эффекта от этого свойства следует позади чугунного радиатора расположить особые отражатели.
Установка чугунного радиатора легка, благодаря тому, что секции радиатора соединяются посредством резьбового соединения и прокладок из паронита. Подобным же образом батарея подсоединяется и к концам труб. Для резьбы используется специальный ключ, которым возможно отсоединить любую секцию, не убирая боковые.
Очень продолжительный срок службы изделия, составляющий более 50 лет. Единственное, что за это время необходимо регулярно убирать отложения и заменять прокладки.
Недостатки чугунных радиаторов
Чугунные изделия имеют много положительных сторон, но как и везде в них есть свои недостатки:
В чугунные модели сложно установить системы авто. контроля температуры помещения. Это связано с тем, что даже после полного отключения радиатора, он будет продолжать нагревать воздух, благодаря своей инертности теплопередачи.
Из за большого объёма теплоносителя, после включения батареи, потребуется более 30 минут для её нагрева. Причём само помещение за этот период времени прогреваться почти не будет.
Очень большой вес в сравнении с аналогами из другим материалов. Вес одной секции составляет 7,5 кг. И таких секций бывает от 6 и больше штук. Поэтому при переноске и монтаже чугунной батареи потребуется помощь
Все чугунные батареи представлены изделиями одного внешнего вида. Это обусловлено особенностями литья чугунных деталей. Для того, что бы как-то разнообразить модели, некоторые производители наносят на внешнюю поверхность радиатора рисунок. При этом стоимость изделия повышается более чем в 10 раз.
Чугун слабо переносит гидроудары. Согласно требованиям ГОСТ 8690-94 чугунный радиатор должен выдерживать непродолжительное давление в 1,5 Мпа.
Существует много причин, из-за которых вам может потребоваться узнать объем воды в радиаторе отопления. Самый простой способ – посмотреть в спецификации, инструкции или другой документации к изделию. Но что делать если ее нет?
Из этой статьи вы узнаете, сколько литров воды в одной секции радиатора отопления в зависимости от его модели и габаритов. Также мы расскажем, как рассчитать этот показатель для нестандартных моделей.
Содержание статьиСкрыть1Сколько воды в одной секции чугунного радиатора отопления1.1Объем одной секции марки МС (в литрах)1.2Объем воды в одной секции марки ЧМ (в литрах)2Объем воды в одной секции алюминиевого радиатора3Сколько воды в одной секции биметаллического радиатора4Объем воды в радиаторе отопления таблица
Чугунные батареи отличаются по высоте секций, глубине, мощности и весу. Например, у модели МС 140-500 высота 50 мм, а глубина – 140 мм. В основном на объем воды в чугунной секции радиатора влияет его высота.
Наиболее распространенной остается серия МС. В зависимости от производителя объем теплоносителя может меняться, поэтому есть небольшой разброс.
- МС 140-300 – 0,8-1,3;
- МС 140-500 – 1,3-1,8;
- МС-140 – 1,1-1,4;
- МС 90-500 – 0,9-1,2;
- МС 100-500 – 0,9-1,2;
- МС 110-500 – 1-1,4.
Читайте также:Какие радиаторы отопления лучше ставить в квартире
Большой популярностью пользуются чугунные батареи серии ЧМ. Маркировка модели указывает на количество каналов, высоту и глубину секции. Например, ЧМ2-100-300 имеет высоту 300 мм, глубину 100 мм, а вода в ней циркулирует по двум каналам.
- ЧМ1-70-300 – 0,66;
- ЧМ1-70-500 – 0,9;
- ЧМ2-100-300 – 0,7;
- ЧМ2-100-500 – 0,95;
- ЧМ3-120-300 – 0,95;
- ЧМ3-120-500 – 1,38.
СоветПриведенные ниже данные соотносятся с характеристиками других производителей. Чтобы не рисковать можно использовать их, добавив 20-процентный запас прочности.
Существуют десятки производителей алюминиевых батарей отопления, изделия каждого из них отличаются конструкцией и размерами внутренних каналов. Поэтому можно только приблизительно сказать, сколько воды в одной секции алюминиевого радиатора.
Основное отличие моделей в высоте, поэтому приводим список наиболее распространенных размеров (данные указаны в литрах):
- 350 мм – 0,2-0,3;
- 500 мм – 0,35-0,45;
- 600 мм – 0,4-0,5;
- 900 мм – 0,6-0,8;
- 1200 мм – 0,8-1.
Для нестандартных размеров можно использовать формулу (V – объем в литрах, h – высота в метрах):
V = h x 0.8
Результат будет примерным, но, если под рукой нет спецификации к оборудованию, можно пользоваться полученным значением. Так вы сможете определить сколько воды в одном ребре алюминиевой батареи с погрешностью не более 20%.
Отметим, чтот емкость алюминиевого радиатора отопления со временем может уменьшаться за счет появления коррозии. Она образуется из-за воды с плохими показателями щелочности или кислотности. Также объем жидкости в алюминиевом радиаторе может быть уменьшен из-за заиливания.
Читайте также:Отзывы о китайских биметаллических радиаторах отопления
Как и в случае с алюминиевыми, существует много вариантов производителей и марок биметаллических батарей отопления. Точно так же отличается их строение, внешний вид, диаметры каналов.
Объем воды в биметаллическом радиаторе зависит от его высоты и составляет (в литрах):
- 35 см – 0,1-0,15;
- 50 см – 0,2-0,3;
- 60 см – 0,25-0,35;
- 90 см – 0,3-0,5;
- 120 см – 0,4-0,6.
Чтобы подсчитать объем секции биметаллического радиатора нестандартной высоты используйте формулу (V – объем в литрах, h – высота в метрах):
V = h x 0.35
Так вы получите ориентировочное значение, которое может колебаться в пределах 20%.
| Тип радиатора | Высота (мм) / модель | Минимальный объем секции (л) | Максимальный объем секции (л) |
|---|---|---|---|
| Алюминиевый | 350 | 0,2 | 0,3 |
| 500 | 0,35 | 0,45 | |
| 600 | 0,4 | 0,5 | |
| 900 | 0,6 | 0,8 | |
| 1200 | 0,8 | 1 | |
| Биметаллический | 350 | 0,1 | 0,15 |
| 500 | 0,2 | 0,3 | |
| 600 | 0,25 | 0,35 | |
| 900 | 0,3 | 0,5 | |
| 1200 | 0,4 | 0,6 | |
| Чугунный | МС 140-300 | 0,8 | 1,3 |
| МС 140-500 | 1,3 | 1,8 | |
| МС-140 | 1,1 | 1,4 | |
| МС 90-500 | 0,9 | 1,2 | |
| МС 100-500 | 0,9 | 0,2 | |
| МС 110-500 | 1 | 1,4 |
Надеемся, что смогли помочь вам определиться с объемом воды в одной секции батареи. Напомним: если вы собираетесь производить какие-либо манипуляции с отопительной системой, лучше не рисковать.
При работе с нестандартными моделями рассчитывайте их объем с небольшим запасом в 10-20%. Это не усложнит задачу, но поможет избежать неприятностей. Не забудьте поделиться статьей с друзьями!
Хотя производители радиаторов из стали, алюминия и биметалла говорят, что чугунные аналоги уже отжили свое, это не так. Действительно, уже 160 лет прошло с того дня, как впервые были установлены обогреватели из этого металла, и в свое время они совершили настоящий прорыв в снабжении домов теплом.
В настоящий период старые советские батареи вряд ли кому-то симпатичны, но вот их современные аналоги стали совершенно другими. Начиная от внешнего вида и заканчивая тем, сколько воды в одной секции чугунной батареи, все поменялось в этих «старожилах» отопительных систем.
Батареи из чугуна старого и нового образца
Чугунные ребристые радиаторы продолжают работать во многих квартирах и учреждениях, построенных во времена Советского Союза. Такой длительный срок службы обусловлен их техническими характеристиками. В былые времена существовало два типа чугунных батарей:
- Классические – это хорошо знакомые всем «гармошки». Объем воды в чугунной батарее этого типа составлял 1.5 литра. При ее весе в пустом состоянии 7.1 кг, он мгновенно увеличивался до 8.6 кг после заполнения теплоносителем. Как правило, одна секция батареи обладала тепловой мощью 170 Вт, а для обогрева комнаты площадью 20 м2 требовалось 11-12 элементов, что в совокупности без теплоносителя весило 85 кг, а в заполненном виде – 103 кг.
- Винтажные модели встречались нечасто, смотрелись презентабельно, но их вес был еще больше – 12-14 кг без теплоносителя. Объем секции чугунного радиатора винтажного типа так же составлял 1.5 л, но тепловая мощь была значительно меньше – всего 150-156 Вт.
Это были по-настоящему тяжелые радиаторы, которые требовалось регулярно подкрашивать, а острые углы их ребер представляли опасность для детей.
У современных батарей из чугуна параметры в корне отличаются от старых «монстров»:
- Средний вес одной секции составляет 4 кг, что в два раза меньше советских обогревателей.
- Объем воды в чугунном радиаторе нового поколения равен 0.8 литра.
- Уровень теплоотдачи одной секции составляет 140 Вт, что меньше, чем в батареях старого образца. Для нагрева помещения площадью 20 м2 потребуется уже 14 элементов, но их вес вместе с водой не превышает 60 кг.
Если требуется установка чугунных радиаторов, состоящих из 12 и более секций, то целесообразней разделить их на два устройства. Это увеличит КПД конструкции, так как теплоноситель быстрее будет проходить по системе. Кроме того, для их монтажа не потребуются дополнительные фиксаторы.
Современная жизнь батарей из чугуна: новые плюсы, старые минусы
Как и другие виды обогревателей, представленных в настоящее время на рынках, чугунные конструкции обладают набором как положительных, так и отрицательных качеств. К плюсам относятся:
- Этот вид металла не подвержен коррозии даже при полном сливе воды из системы. Их можно устанавливать в дома, где теплоноситель не отличается чистотой и равномерным уровнем Ph.
- Продолжительность эксплуатации этих устройств равняется 35-ти годам и более.
- Объем одной секции чугунной батареи составляет всего 0.8 л, что увеличивает скорость нагрева теплоносителя, а значит, уменьшает уровень энергозатрат. Это, в свою очередь, приводит к экономии средств при их эксплуатации.
- Как и радиаторы старого образца, они стоят дешевле других видов отопительных устройств.
- Теплоотдача с учетом объема чугунного радиатора отопления достаточно высока, чтобы эффективно обогревать квартиру.
- Этот вид отопительных приборов не требует особого ухода за собой. Иногда следует протирать пыль, в остальном новые чугунные обогреватели так же просты в обслуживании, как, например, стальные или алюминиевые секционные модели.
- В случае отключения системы, чугунные батареи остывают достаточно долго, чтобы в квартире держалось тепло. Это одно из свойств этого металла.
Если говорить о минусах этих устройств, то они остались прежние:
- Чугун все такой же хрупкий металл, который плохо переносит даже незначительные удары. При перевозке особое внимание нужно уделять защите чугунных батарей от падений. Как правило, большие повреждения не возникают при слабых внешних ударах по корпусу, но микротрещины вполне могут появиться. В процессе эксплуатации они становятся больше, пока герметизация не будет полностью нарушена.
- Даже при том, что объем секции чугунного радиатора небольшой, их вес остается достаточно тяжелым на фоне аналогов из других металлов.
В настоящее время на рынке представлены новые виды чугунных батарей, стильный вид которых подходит для любого интерьера. В том случае, если дизайн требует установки радиаторов в старинном стиле, то винтажные модели так же можно найти в строймагазинах.
Производительность чугунной батареи
Потребитель при вопросе, какой радиатор отопления установить в квартире или доме, прежде всего, обращает внимание на тепловую мощь изделия. Качество тепла и экономия расходов на отопление – это самые насущные проблемы, которые решают сегодня люди в условиях постоянно увеличивающихся коммунальных тарифов.
Чтобы узнать, какова производительность батареи, следует внимательно изучить параметры, указанные в ее техпаспорте. Основными показателями являются:
- Рабочее давление. Для чугунных батарей оно составляет 9-12 атмосфер.
- Тепловая мощность одной секции. Она может колебаться от 108 до 160 Вт.
- Объем чугунной батареи (1 секция) – средний показатель 0.8 л.
- Площадь, которую обогревает один элемент, составляет от 0.66 м2 до 1.45 м2 в зависимости от модели и производителя.
Зная сколько литров в одной секции чугунного радиатора, и сколько Вт она вырабатывает, можно рассчитать необходимое количество элементов для каждого помещения в отдельности.
Объем чугунных радиаторов и их размеры
Как и в других отопительных устройствах, у батарей нового образца из чугуна есть свои стандарты размеров. Они зависят от маркировки изделия, например:
- Батарея МС-140 имеет объем одной секции от 1.1-1.4 литра при высоте от 388 мм до 588 мм, ширине 60-63 мм и глубине 140 мм. Это одна из самых тяжелых моделей, вес одного элемента которой составляет 5.7 кг.
- Модель ЧМ-1, напротив, самая «экономная». Количество воды в чугунной батареи этой марки не превышает 0.9 литра при высоте 370 мм – 570 мм, ширине 80 мм и глубине 70 мм. Вес ее колеблется от 3.3 кг до 4.8 кг.
В настоящее время модельный ряд чугунных радиаторов состоит из четырех видов, отличающихся по размерам и объему одной секции. Зная параметры каждого из них, можно подобрать оптимальный вариант для квартиры или частного дома.
В заключение можно сказать, что какие бы продвинутые отопительные устройства не появились в последнее время на рынке теплового оборудования, чугунные батареи по-прежнему пользуются спросом. «Виновниками» такой популярности являются их низкая стоимость, устойчивость к коррозии, долгий срок службы и стильный внешний вид. То, что они тяжелее конструкций из других металлов, не играет большой роли, если стены достаточно крепкие, чтобы принять на себя такой вес.
Хотя производители радиаторов из стали, алюминия и биметалла говорят, что чугунные аналоги уже отжили свое, это не так. Действительно, уже 160 лет прошло с того дня, как впервые были установлены обогреватели из этого металла, и в свое время они совершили настоящий прорыв в снабжении домов теплом.
В настоящий период старые советские батареи вряд ли кому-то симпатичны, но вот их современные аналоги стали совершенно другими. Начиная от внешнего вида и заканчивая тем, сколько воды в одной секции чугунной батареи, все поменялось в этих «старожилах» отопительных систем.
Батареи из чугуна старого и нового образца
Чугунные ребристые радиаторы продолжают работать во многих квартирах и учреждениях, построенных во времена Советского Союза. Такой длительный срок службы обусловлен их техническими характеристиками. В былые времена существовало два типа чугунных батарей:
- Классические – это хорошо знакомые всем «гармошки». Объем воды в чугунной батарее этого типа составлял 1.5 литра. При ее весе в пустом состоянии 7.1 кг, он мгновенно увеличивался до 8.6 кг после заполнения теплоносителем. Как правило, одна секция батареи обладала тепловой мощью 170 Вт, а для обогрева комнаты площадью 20 м2 требовалось 11-12 элементов, что в совокупности без теплоносителя весило 85 кг, а в заполненном виде – 103 кг.
- Винтажные модели встречались нечасто, смотрелись презентабельно, но их вес был еще больше – 12-14 кг без теплоносителя. Объем секции чугунного радиатора винтажного типа так же составлял 1.5 л, но тепловая мощь была значительно меньше – всего 150-156 Вт.
Это были по-настоящему тяжелые радиаторы, которые требовалось регулярно подкрашивать, а острые углы их ребер представляли опасность для детей.
У современных батарей из чугуна параметры в корне отличаются от старых «монстров»:
- Средний вес одной секции составляет 4 кг, что в два раза меньше советских обогревателей.
- Объем воды в чугунном радиаторе нового поколения равен 0.8 литра.
- Уровень теплоотдачи одной секции составляет 140 Вт, что меньше, чем в батареях старого образца. Для нагрева помещения площадью 20 м2 потребуется уже 14 элементов, но их вес вместе с водой не превышает 60 кг.
Если требуется установка чугунных радиаторов, состоящих из 12 и более секций, то целесообразней разделить их на два устройства. Это увеличит КПД конструкции, так как теплоноситель быстрее будет проходить по системе. Кроме того, для их монтажа не потребуются дополнительные фиксаторы.
Современная жизнь батарей из чугуна: новые плюсы, старые минусы
Как и другие виды обогревателей, представленных в настоящее время на рынках, чугунные конструкции обладают набором как положительных, так и отрицательных качеств. К плюсам относятся:
- Этот вид металла не подвержен коррозии даже при полном сливе воды из системы. Их можно устанавливать в дома, где теплоноситель не отличается чистотой и равномерным уровнем Ph.
- Продолжительность эксплуатации этих устройств равняется 35-ти годам и более.
- Объем одной секции чугунной батареи составляет всего 0.8 л, что увеличивает скорость нагрева теплоносителя, а значит, уменьшает уровень энергозатрат. Это, в свою очередь, приводит к экономии средств при их эксплуатации.
- Как и радиаторы старого образца, они стоят дешевле других видов отопительных устройств.
- Теплоотдача с учетом объема чугунного радиатора отопления достаточно высока, чтобы эффективно обогревать квартиру.
- Этот вид отопительных приборов не требует особого ухода за собой. Иногда следует протирать пыль, в остальном новые чугунные обогреватели так же просты в обслуживании, как, например, стальные или алюминиевые секционные модели.
- В случае отключения системы, чугунные батареи остывают достаточно долго, чтобы в квартире держалось тепло. Это одно из свойств этого металла.
Читайте также: Ковер для ползания ребенка
Если говорить о минусах этих устройств, то они остались прежние:
- Чугун все такой же хрупкий металл, который плохо переносит даже незначительные удары. При перевозке особое внимание нужно уделять защите чугунных батарей от падений. Как правило, большие повреждения не возникают при слабых внешних ударах по корпусу, но микротрещины вполне могут появиться. В процессе эксплуатации они становятся больше, пока герметизация не будет полностью нарушена.
- Даже при том, что объем секции чугунного радиатора небольшой, их вес остается достаточно тяжелым на фоне аналогов из других металлов.
В настоящее время на рынке представлены новые виды чугунных батарей, стильный вид которых подходит для любого интерьера. В том случае, если дизайн требует установки радиаторов в старинном стиле, то винтажные модели так же можно найти в строймагазинах.
Производительность чугунной батареи
Потребитель при вопросе, какой радиатор отопления установить в квартире или доме, прежде всего, обращает внимание на тепловую мощь изделия. Качество тепла и экономия расходов на отопление – это самые насущные проблемы, которые решают сегодня люди в условиях постоянно увеличивающихся коммунальных тарифов.
Чтобы узнать, какова производительность батареи, следует внимательно изучить параметры, указанные в ее техпаспорте. Основными показателями являются:
- Рабочее давление. Для чугунных батарей оно составляет 9-12 атмосфер.
- Тепловая мощность одной секции. Она может колебаться от 108 до 160 Вт.
- Объем чугунной батареи (1 секция) – средний показатель 0.8 л.
- Площадь, которую обогревает один элемент, составляет от 0.66 м2 до 1.45 м2 в зависимости от модели и производителя.
Зная сколько литров в одной секции чугунного радиатора, и сколько Вт она вырабатывает, можно рассчитать необходимое количество элементов для каждого помещения в отдельности.
Объем чугунных радиаторов и их размеры
Как и в других отопительных устройствах, у батарей нового образца из чугуна есть свои стандарты размеров. Они зависят от маркировки изделия, например:
- Батарея МС-140 имеет объем одной секции от 1.1-1.4 литра при высоте от 388 мм до 588 мм, ширине 60-63 мм и глубине 140 мм. Это одна из самых тяжелых моделей, вес одного элемента которой составляет 5.7 кг.
- Модель ЧМ-1, напротив, самая «экономная». Количество воды в чугунной батареи этой марки не превышает 0.9 литра при высоте 370 мм – 570 мм, ширине 80 мм и глубине 70 мм. Вес ее колеблется от 3.3 кг до 4.8 кг.
Читайте также: Какой объем будки у газели
В настоящее время модельный ряд чугунных радиаторов состоит из четырех видов, отличающихся по размерам и объему одной секции. Зная параметры каждого из них, можно подобрать оптимальный вариант для квартиры или частного дома.
В заключение можно сказать, что какие бы продвинутые отопительные устройства не появились в последнее время на рынке теплового оборудования, чугунные батареи по-прежнему пользуются спросом. «Виновниками» такой популярности являются их низкая стоимость, устойчивость к коррозии, долгий срок службы и стильный внешний вид. То, что они тяжелее конструкций из других металлов, не играет большой роли, если стены достаточно крепкие, чтобы принять на себя такой вес.
Существует много причин, из-за которых вам может потребоваться узнать объем воды в радиаторе отопления. Самый простой способ – посмотреть в спецификации, инструкции или другой документации к изделию. Но что делать если ее нет?
Из этой статьи вы узнаете, сколько литров воды в одной секции радиатора отопления в зависимости от его модели и габаритов. Также мы расскажем, как рассчитать этот показатель для нестандартных моделей.
Сколько воды в одной секции чугунного радиатора отопления

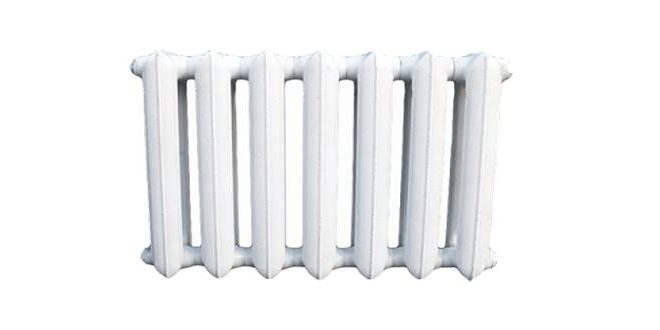

Чугунные батареи отличаются по высоте секций, глубине, мощности и весу. Например, у модели МС 140-500 высота 50 мм, а глубина – 140 мм. В основном на объем воды в чугунной секции радиатора влияет его высота.
Наиболее распространенной остается серия МС. В зависимости от производителя объем теплоносителя может меняться, поэтому есть небольшой разброс.
Объем одной секции марки МС (в литрах)
- МС 140-300 – 0,8-1,3;
- МС 140-500 – 1,3-1,8;
- МС-140 – 1,1-1,4;
- МС 90-500 – 0,9-1,2;
- МС 100-500 – 0,9-1,2;
- МС 110-500 – 1-1,4.
Большой популярностью пользуются чугунные батареи серии ЧМ. Маркировка модели указывает на количество каналов, высоту и глубину секции. Например, ЧМ2-100-300 имеет высоту 300 мм, глубину 100 мм, а вода в ней циркулирует по двум каналам.
Объем воды в одной секции марки ЧМ (в литрах)
- ЧМ1-70-300 – 0,66;
- ЧМ1-70-500 – 0,9;
- ЧМ2-100-300 – 0,7;
- ЧМ2-100-500 – 0,95;
- ЧМ3-120-300 – 0,95;
- ЧМ3-120-500 – 1,38.
Объем воды в одной секции алюминиевого радиатора
Существуют десятки производителей алюминиевых батарей отопления, изделия каждого из них отличаются конструкцией и размерами внутренних каналов. Поэтому можно только приблизительно сказать, сколько воды в одной секции алюминиевого радиатора.
Основное отличие моделей в высоте, поэтому приводим список наиболее распространенных размеров (данные указаны в литрах):
- 350 мм – 0,2-0,3;
- 500 мм – 0,35-0,45;
- 600 мм – 0,4-0,5;
- 900 мм – 0,6-0,8;
- 1200 мм – 0,8-1.
Для нестандартных размеров можно использовать формулу (V – объем в литрах, h – высота в метрах):
V = h x 0.8
Результат будет примерным, но, если под рукой нет спецификации к оборудованию, можно пользоваться полученным значением. Так вы сможете определить сколько воды в одном ребре алюминиевой батареи с погрешностью не более 20%.
Читайте также: Клей момент для аквариума
Отметим, чтот емкость алюминиевого радиатора отопления со временем может уменьшаться за счет появления коррозии. Она образуется из-за воды с плохими показателями щелочности или кислотности. Также объем жидкости в алюминиевом радиаторе может быть уменьшен из-за заиливания.
Сколько воды в одной секции биметаллического радиатора
Как и в случае с алюминиевыми, существует много вариантов производителей и марок биметаллических батарей отопления. Точно так же отличается их строение, внешний вид, диаметры каналов.
Объем воды в биметаллическом радиаторе зависит от его высоты и составляет (в литрах):
- 35 см – 0,1-0,15;
- 50 см – 0,2-0,3;
- 60 см – 0,25-0,35;
- 90 см – 0,3-0,5;
- 120 см – 0,4-0,6.
Чтобы подсчитать объем секции биметаллического радиатора нестандартной высоты используйте формулу (V – объем в литрах, h – высота в метрах):
V = h x 0.35
Так вы получите ориентировочное значение, которое может колебаться в пределах 20%.
Объем воды в радиаторе отопления таблица
| Тип радиатора | Высота (мм) / модель | Минимальный объем секции (л) | Максимальный объем секции (л) |
|---|---|---|---|
| Алюминиевый | 350 | 0,2 | 0,3 |
| 500 | 0,35 | 0,45 | |
| 600 | 0,4 | 0,5 | |
| 900 | 0,6 | 0,8 | |
| 1200 | 0,8 | 1 | |
| Биметаллический | 350 | 0,1 | 0,15 |
| 500 | 0,2 | 0,3 | |
| 600 | 0,25 | 0,35 | |
| 900 | 0,3 | 0,5 | |
| 1200 | 0,4 | 0,6 | |
| Чугунный | МС 140-300 | 0,8 | 1,3 |
| МС 140-500 | 1,3 | 1,8 | |
| МС-140 | 1,1 | 1,4 | |
| МС 90-500 | 0,9 | 1,2 | |
| МС 100-500 | 0,9 | 0,2 | |
| МС 110-500 | 1 | 1,4 |
Надеемся, что смогли помочь вам определиться с объемом воды в одной секции батареи. Напомним: если вы собираетесь производить какие-либо манипуляции с отопительной системой, лучше не рисковать.
При работе с нестандартными моделями рассчитывайте их объем с небольшим запасом в 10-20%. Это не усложнит задачу, но поможет избежать неприятностей. Не забудьте поделиться статьей с друзьями!
В процессе монтажа отопления необходимо знать важную техническую характеристику такую, как объем секции чугунного радиатора. Ведь если планируется в систему отопления заливать антифриз (незамерзайку), важно посчитать объем необходимого теплоносителя. Если мы знаем объем одной секции, нетрудно посчитать и объем всего радиатора.
Чугунные радиаторы отопления были изобретены еще в 19 веке.
Казалось бы такие радиаторы должны были уже давно себя изжить, но нет, до сих пор их устанавливают в систему отопления, потому что чугун является долговечным металлом, срок эксплуатации такого радиатора не менее 50 лет. Основной моделью времён советского союза является МС-140.
Объем одной секции такой модели составляет 1.11-1.45 литра. Разница в 340 мл зависит от производителя, толщины стенок радиатора.
Позже появились другие модели радиаторов ЧМ 1, ЧМ 2, ЧМ 3 и konner модерн. Некоторые имеют современный дизайн и внешне не отличимы от алюминиевых и биметаллических. Каждый из них имеет свои подвиды, поэтому «диапазон» объема несколько десятков миллилитров.
Объем секции чугунного радиатора:
ЧМ 1. 0,66-0,9 литра;
ЧМ 2. 0,7-0,95 литра;
ЧМ 3. 0.95-1,38 литра;
Konner модерн 0,66-0,96 литра.
Расчет объема воды в одной секции алюминиевого радиатора
В наше время замена старых чугунных батарей на новые модели стала не данью моде, а жизненной необходимостью. Опасение за безопасность отопительной системы и попытки снизить стоимость коммунальных услуг привели к тому, что все больше потребителей останавливают свой выбор на алюминиевых радиаторах, которые отличаются от других видов обогревателей, как техническими характеристиками, так и ценой. Одним из важных параметров является объем радиатора отопления.
Параметры алюминиевых радиаторов
Технические характеристики батарей отопления – это первое, на что обращает внимание потребитель перед покупкой. Самыми важными показателями действительно качественного изделия являются:
- Уровень теплоотдачи одной секции, так как от него зависит:
- Во-первых, сколько элементов потребуется для обогрева одной комнаты.
- Во-вторых, насколько тепло будет в комнате благодаря радиатору.
- В-третьих, каким станет микроклимат в помещении.
- Устойчивость к гидроударам и рабочее давление алюминиевого радиатора .
- Стоимость готового изделия.
Объем одной секции алюминиевого радиатора указывает на его мощность и во многом зависит от того, каким способом он был изготовлен.
Если батарея была сделана методом литья, то такой цельносварный секционный элемент обладает высокой прочностью и устойчивостью к перепадам давления. Подобное изделие стоит несколько дороже, и по цене можно понять, произведено оно на отечественных мощностях или импортное. Как правило, вторые дороже, но и процент брака у них крайне низкий.
Если алюминиевая батарея была изготовлена методом прессования, то ее детали соединялись при помощи клея, что делает ее уязвимой. Такому радиатору нестрашна коррозия, но повышенное давление может вывести его из строя.
Емкость одной секции алюминиевого радиатора, не зависимо от того каким методом он был произведен, практически одинаковая, но то, что литая модель прочнее и долговечнее, быстрее нагревается и ее можно регулировать по размеру, ставит их на первое место по продажам.
Узнайте полезную информацию об алюминиевых батареях на нашем сайте:
Виды теплоносителей
Как правило, вопрос о том, какой теплоноситель используется в централизованной системе отопления, не задается, так как там всегда по теплопроводу течет вода. Другое дело автономный обогрев, где можно выбрать оптимальный вариант для конкретного дома с учетом климата региона, где он построен.
- Антифриз для отопительных систем уже много лет применяется для обогрева загородных домов и прекрасно проявил себя. Его лучшие качества (способность не замерзать при температуре до -70 градусов) особенно хороши в зданиях, где нет постоянного проживания людей. Дачники могут закрыть дом, приезжать несколько раз месяц, чтобы прогревать его, и не переживать, что с их отопительной системой что-то случится.
- Спиртсодержащие теплоносители имеют сходные с антифризом свойства, только способны не замерзать при -30 градусах. Их использование не желательно в жилых домах, так как подобные жидкости содержат в составе этиловый спирт, который не только легко воспламеняется, но и опасен для человека.
- Вода в автономных системах обогрева хороша исключительно там, где алюминиевые радиаторы находятся под присмотром, то есть люди постоянно проживают в квартире или частном доме. У нее есть один показатель, который не «нравится» алюминию – способность вызывать у металлов коррозию. Если производится слив носителя из системы на летний период, то к началу нового сезона батареи могут дать течь из-за коррозии, «съевшей» металл. Жильцам следует оставлять теплоноситель в системе, чтобы этого не произошло.
Вязкость у всех трех теплоносителей разная, а производители, указывая объем алюминиевого радиатора, подразумевают, что в нем будет вода. Покупая подобное устройство для отопительной системы, например, на антифризе, следует соотнести его характеристики с вместимостью батареи.
Почему важен объем радиатора
Расчет, сколько литров в одной секции алюминиевого радиатора важен по нескольким причинам:
- Когда устройство монтируется на настенные кронштейны, следует предусмотреть не только его вес, но и теплоносителя внутри. Рассчитать, сколько весит вода легко, сверившись с техпаспортом изделия. Если в нем заявлено, что объем, например, секции алюминиевого радиатора с межосевым расстоянием 500 равен 0.27 л, то воды в нем помещается 270 мл.
- Знание объема батареи позволит подобрать котел нужной мощности. Особенно это важно, когда теплоносителем является антифриз. Обладая достаточно высокой вязкостью, ему требуется хороший «толкач», иначе медленное продвижение носителя по системе сделает ее работу не эффективной.
- Выбор расширительного бака, на котором многие потребители экономят при установке алюминиевых батарей, так же зависит от количества теплоносителя в отопительной системе. Он берет на себя любые перепады давления, чем «спасает жизнь», как обогревателям, так и трубам. Вода, нагреваясь, увеличивается в объеме на 4%, и если не предоставить ей дополнительного места для этого, то разрыв цельности системы, это только вопрос времени.
- От объема радиатора иногда зависит способ движения теплоносителя по сети. Например, батареи с большой вместимостью хорошо подойдут для естественного типа циркуляции.
Учитывая, на какое количество факторов влияет объем батарей отопления, этот параметр следует учитывать при выборе изделий из алюминия.
Если вы решили установить алюминиевые радиаторы отопления важно знать следующее:
Расчет объема алюминиевого радиатора
Определить вместительность батареи отопления можно двумя способами:
При помощи расчетов. Для этого потребуется таблица, в которой указано, сколько воды вмещается в алюминиевом радиаторе отопления. Подобная информация должна присутствовать в документах изделия или иметься у продавца. В ней указывается не только межосевое расстояние, но и масса, и объем устройства. Например, алюминиевому радиатору с расстоянием 350 мм между верхним и нижним коллектором для одной секции потребуется 0.19 л воды.</li>Самым универсальным является измерение объема радиатора при помощи наполнения его водой. Для этого потребуется:</li>
- Поставить заглушки на нижние отверстия и начать набирать воду.
- Когда жидкость начнет выливаться из верхнего отверстия, на него ставится заглушка.
- Набирать воду в наливное отверстие до тех пор, пока радиатор полностью не заполниться.
- Подсчитать, сколько литров жидкости было залито в батарею.
Это, хотя и весьма трудоемкий способ, но самый надежный и точный, так как производители могут завышать или занижать параметры своих изделий в технической документации.
Подбирая тип радиатора, следует обращать внимание на разницу в параметрах отечественных и зарубежных производителей. Некоторые показатели могут выглядеть весьма привлекательно, но не подходить для централизованной советской отопительной системы. Так же нужно заранее продумать, какой теплоноситель в сети будет использоваться, и произвести расчеты с указанием его вязкости.
Подводя итоги, можно сказать, что объем алюминиевого радиатора – это важный параметр, который нужно учитывать, чтобы в дальнейшем система работала по-настоящему эффективно.
Полезное видео
Объем воды в радиаторе отопления. Таблица и все важные параметры расчета
У людей, установивших частный котел для отопления помещений, нередко возникает важный вопрос о необходимом количестве теплоносителя системы. Весь объем жидкости распределяется между самим котлом, трубами и радиаторами. Если количество бака в котле можно прочесть в приложенной к нему книге, а в трубах собирается, обычно небольшое количество жидкости, то вопрос о радиаторах для многих остается открытым.
Необходимо рассмотреть все возможные варианты и количество помещающихся в них теплоносителей.
Виды радиаторов
Самыми популярными среди общего количества конвекторов считаются три типа:
- Алюминиевый радиатор;
- Чугунная батарея;
- Биметаллический радиатор.
Если вы знаете, какой конвектор установлен у вас дома и способны посчитать количество секций, то произвести несложные расчеты не составит труда. Далее, рассчитайте объем воды в радиаторе отопления. таблица и все необходимые данные, представлены ниже. Они помогут максимально точно вычислить количество теплоносителя во всей системе.
Алюминиевый
Несмотря на то, что в некоторых случаях внутренняя система нагрева каждой батареи может отличаться, существуют общепринятые параметры, которые позволяют определить количество помещающейся в нее жидкости. С возможной ошибкой в 5% вы узнаете, что одна секция алюминиевого радиатора может содержать до 450 мл воды. Стоит обратить внимание, на то, что для других теплоносителей объемы могут быть увеличены.
Посчитать количество жидкости, которая помещается в чугунном радиаторе немного сложней. Важным фактором будет новизна конвектора. В новых импортных радиаторах пустоты значительно меньше, а за счет усовершенствованного строения греют они не хуже старых.
Новый чугунный конвектор вмещает около 1 литра жидкости, в старый поместится на 700 мл больше.
Биметаллический
Подобные типы радиаторов довольно экономичны и производительны. Причина, по которой могут меняться объемы наполнения, кроются только в особенностях определенной модели и разбросу давления. В среднем подобный конвектор заполняется 250 мл воды.
Возможные изменения
Каждый производитель батарей устанавливает свои значения минимально/максимально допустимых норм, но объем теплоносителя во внутренних трубках у каждой модели может измениться исходя из соображений увеличения давления. Обычно в частных домах и новостройках на цокольном этаже устанавливается расширительный бачок, который позволяет стабилизировать давление жидкости даже при ее расширении при нагреве.
Меняются параметры также на устаревших радиаторах. Нередко даже на трубках из цветного металла образовываются наросты из-за внутренней коррозии. Проблемой тому могут стать примеси в воде.
Из-за подобных наростов в трубках количество воды в системе постепенно нужно уменьшать. Учитывая все особенности своего конвектора и общие данные из таблицы, вы легко высчитаете необходимый объем воды для радиатора отопления и всей системы.
Еще по теме:
Расширительный бак в системе отопления и принцип его работы Электрические конвекторы для отопления частного дома Давление в расширительном бачке отопления закрытого типа Как выбрать котлы на пеллетах для отопления частного дома
Гидроизол ХПП является изоляционным материалом, которые сделан на основе стекловолоконного холста. Данный …Подробнее »
Абонентские шкафы являются приспособлениями для хранения различного вида документации, почтовой корреспонденции. Они …Подробнее »
</li>
На сегодняшний день полы из полимеров, сделанные наливным способом, пользуются популярностью у …Подробнее »
</li>
На сегодняшний день полы из полимеров, сделанные наливным способом, пользуются популярностью у …Подробнее »
Как рассчитать объем воды в системе отопления, радиаторах, трубах.
4.55 (90.91%) 55 votes
Расчет объема воды (теплоносителя), заполняющего систему отопления, будет одним из первых при выборе котла.
Это необходимо для понимания какой оптимальный объем может прогреть ваш котел или другой источник тепла. Параметры труб очень сильно влияют на данный показатель: при наличии насоса вы смело можете выбрать трубу меньшего диаметра и установить больше секций отопления.
Если выбрать трубы большого диаметра, то при максимальной мощности котла можно получить недогрев теплоносителя: большой объем воды будет раньше остывать, прежде чем дойдет до крайних точек системы отопления. Что в свою очередь приведет к дополнительным финансовым расходам.
Приблизительный расчет объема воды в системе отопления производится из соотношения 15 л воды на 1 кВт мощности котла.
Чтобы определить какой объем воды нужен для системы отопления дома, рассмотрим простой пример.
Мощность котла 4 кВт, тогда объем системы равен 4 кВт*15 литров = 60 литров. Но необходимо учитывать размеры и количество секций радиаторов при этом.
Если у вас дом на 4 комнаты, то это не значит, что надо ставить по 12-15 секций в каждую: у вас будет очень жарко, котел будет работать неэффективно. Если комнат больше, то и экономить на радиаторах не стоит: 1 современная секция эффективно отдает тепло для 2…2,5 м2 площади.
Формулы для расчета объема жидкости (воды или другого теплоносителя) в системе отопления
Объем воды в системе отопления можно рассчитать как сумма составляющих:
Объем системы должен учитывать объем воды в трубах, котле и радиаторах. В расчет объема теплоносителя не входит объем расширительного бака. Объем бачка учитывается при расчете критических состояний работы системы (когда вода будет поступать в него при нагреве).
Формула для расчета объема жидкости в трубе:
Важно! Размеры могут отличаться у различных производителей, в зависимости от типа трубы, материала, ее технологии производства. Поэтому расчет удобнее вести по реальному внутреннему диаметру трубы, который проще промерить с помощью инструмента. Как правило, такой расчет необходимо выполнять больше специалисту, когда система отопления разветвленная и сильно протяженная.
*ВАЖНО! Габариты в таблице даны ориентировочно.
В большинстве моделей современных производителей они составляют ±20 мм по ширине, высота радиаторов отопления может варьироваться от 200 до 1000 мм.
Объем сильно отличающихся по высоте радиаторов можно приблизительно рассчитать из данной таблицы по правилу пропорции: необходимо объем разделить на высоту и умножить после на высоту выбранной модели. Если система отопления протяженная, то лучше уточнить параметры объема у производителя.
Объем воды в 1 погонном метре трубы
ø15 (G ½») — 0,177 литра- ø20 (G ¾») — 0,310 литра
- ø25 (G 1,0″) — 0,490 литра
- ø32 (G 1¼») — 0,800 литра
- ø40 (G 1½») — 1,250 литра
- ø50 (G 2,0″) — 1,960 литра
ø15 (G ½») — 0,177 литраОсновные размеры внутренних диаметров труб (взят ряд значений от 14 до 54 мм), с которыми может столкнуться потребитель.
Внутренний диаметр, мм
Объем жидкости в 1 м погонного трубы, л
Объем расширительного бака должен быть не менее 10% от объема системы отопления. Данного объема будет достаточно для расширения теплоносителя при нагреве в пределах 45…80 °С.</li>Для больших протяженных систем, с высокой температурой теплоносителя, запас по объему должен быть не менее 80% от объема системы отопления. Это актуально для котлов с максимальной температурой теплоносителя выше 80…90 °С, паровых систем отопления от печей.</li>Объем расширительного бака с предохранительным клапаном может составлять 3-5% от объема системы отопления. Но при этом важно контролировать его работу: при срабатывании клапана необходимо пополнять систему водой.</li>При расчете необходимо учитывать давление в системе. В большинстве случаев для одно и двухэтажных коттеджей оно составляет 1,5…2 атмосферы. Масса готовых баков рассчитаны на данные показатели с запасом. При проектировании системы отопления большого объема, с повышенными характеристиками давления в коммуникациях (для высотных зданий), необходимо учитывать данный параметр.</li>Учитывать вид теплоносителя при выборе – обязательно. Чем легче жидкость в системе – тем больший расширительный бак ей требуется.</li>
Виды теплоносителей
Вода. Самый простой и доступный ресурс. Может использоваться в любых системах отопления. В сочетании с полипропиленовыми трубами – практически вечный теплоноситель.</li>Антифриз. Используется для наполнения систем нерегулярно отапливаемых зданий.</li>Спиртосодержащие жидкости. Дорогой вариант заполнения системы отопления. Качественные препараты содержат не менее 60% спирта, порядка 30% воды, часть объема занимают другие добавки. Смеси воды с этиловым спиртом с различным процентным содержанием. Незамерзающая жидкость (до -30°С при содержании спирта не менее 45%), но опасна: может гореть, сам этил является ядом для человека.</li>Масло. Как теплоноситель сегодня используется в отдельных приборах отопления, но в системах отопления от него отказываются: дорого и тяжело эксплуатировать систему, опасно технологически (необходим долгий разогрев теплоносителя до температуры 120°С и выше). Преимущество – действительно долго остывает, поддерживая температуру в помещении, но основной недостаток – дороговизна теплоносителя.</li>Установка акриловой ванныОчень вкусные булочки со сгущенкой: рецепт с фотоРозетки в ванной расположениеКонденсат на бачке унитаза как избавитьсяИспользуемые источники:
- https://ribler.ru/otoplenie/harakteristiki-chugunnyh-radiatorov-otopleniya-skolko-vesit-odna-sekciya-razmer-pljusy-i-minusy/
- https://vteple.xyz/obem-vody-v-radiatore-otoplenija/
- http://netholodu.com/elementy-otopleniya/radiatory/chugunnye/obem-sektsii.html
- https://moreremonta.info/strojka/kakoj-obem-chugunnogo-radiatora/
- https://krovati-i-divany.ru/sovetyi/сколько-воды-в-чугунной-батарее.html
