Хозяевам частных домов чаще всего приходится самостоятельно обустраивать локальные очистные сооружения на своем участке. Дешевле и проще провести монтаж канализационных колодцев в виде обычной выгребной ямы или герметичного накопителя. Грамотно устроенный очистной или накопительный пункт отлично справится с задачей. Согласны?
У нас вы узнаете, какие материалы применяют в строительстве очистных объектов и накопителей для независимой канализации. Мы подробно описали технологии сооружения типичных канализационных колодцев. С учетом наших рекомендаций вам будет проще определиться с оптимальным вариантом по цене и затратам сил.
Место сточного колодца в канализационной системе
Зачастую централизованная канализационная система в частном секторе с малоэтажной застройкой попросту отсутствует. А от бытовых стоков необходимо избавляться, не выливать же их на землю. С этой целью сооружают автономную систему канализации, включающей внутреннюю и наружную часть.
Внутридомовая канализация собирает стоки с сантехнических приборов, а ее наружная часть предназначена для их утилизации или накопления с целью последующей откачки ассенизаторами. Принимающий стоки накопительный колодец на улице является конечной точкой вывозной локальной системы очистки.
Если общепоселковой сети канализации нет в принципе, то без выгребной ямы или накопителя для нечистот возле частного дома не обойтись
Фекальные стоки в канализационном колодце осветляются, в результате чего образуется частично очищенная вода и взвеси. В случае с выгребной ямой первая дренируется в грунт, а вторые разлагаются микроорганизмами до состояния безопасного с биологической точки зрения ила.
Если выбран вариант с накопителем, то нечистоты просто собираются в герметичной емкости, а по мере ее наполнения откачиваются с привлечением ассенизаторской машины.
Конечно, можно установить полноценный септик с несколькими камерами очистки, но стоит он немало. Для небольшого коттеджа или дачи, где проживает семья в три-четыре человека, вполне хватит накопительного резервуара или выгреба на несколько сотен литров объемом. Стоков не так много, подобная система утилизация будет справляться с нечистотами без проблем.
Галерея изображенийКанализационные колодцы представляют собой погруженные в грунт емкости, выполняющие ряд значимых функций. Для этого используются как детали заводского производства, так и подручные средстваСептики — канализационные сооружения, предназначенные для сбора и очищения стоков с целью последующей утилизации, включают от одного до трех колодцевНакопительные колодцы, предназначенные для сбора стоков с целью последующего вывоза, сооружают из пластиковых емкостей, герметичных бетонных или кирпичных шахт с дномДля очищения и утилизации серых стоков, исходящих из ванных комнат, душевых, бассейнов, кухонь, устраивают поглотительные колодцы. Дна у них нет, вместо него устроен грунтовый фильтр для очищения жидкой составляющей сточной массыНа дачных участках активно используется схема устройства бюджетной канализации со сливными ямами из старых автопокрышек. Их заменить смогут металлические или пластиковые бочкиПри устройстве фильтрующего, иначе поглотительного колодца в супесчаных грунтах, отличающихся низкими фильтрационными качествами, два нижних кольца сооружают из перфорированных колец для увеличения площади поглощенияПолностью собрать канализацию со всеми видами колодцев можно из пластиковых деталей, специально выпускаемых для решения подобных задачТрадиционно в сооружении канализационной системы применяются бетонные кольца, подходящие для устройства дренажных, ревизионных, коллекторных колодцев, септиков и сливных ямПолимер-песчаные элементы для устройства колодцевУстройство многокамерного септика из колецНакопительный канализационный колодец из бочкиПоглотительный колодец для серых стоковКанализационный колодец из б/у покрышекФильтрующий колодец из перфорированных бетонных колецСборка коллекторного колодца их пластиковых деталейТрадиционное применение бетонных колец
Брожение и осветление сточных вод может производиться в одном или нескольких последовательно соединенных резервуарах. Однако во втором случае работы по установке канализационных колодцев сильно усложняются.
Проще обустроить одну колодезную конструкцию, а для ускорения процессов очищения подсыпать в нее химические или биологические реагенты.
Чаще всего на придомовом участке своими силами хозяева частных домов делают выгребную яму. Но если уровень грунтовых вод высок, то вариант с выгребом не подходит, приходится устанавливать накопительную емкость. Причем объем ее подбирается достаточно большой, чтобы уменьшить количество вызовов ассенизаторов.
Разложение биологической составляющей канализационных нечистот в выгребе происходит за счет анаэробных микробов. Им для жизнедеятельности не требуются подпитка кислородом, поэтому устанавливать в колодец дополнительных аэробных установок не понадобится. Вся система очистки получается энергонезависимой, не требующей подключения к электросети.
Все процессы гниения внутри канализационного колодца происходят естественным образом, благодаря живущим в почве бактериям. В этом вопросе они вполне успешны, однако “работают” анаэробы достаточно медленно. Поэтому чтобы ускорить процессы, в яму изредка добавляют биоактиваторы.
Расстояние между дренирующим днищем выгреба и слоем грунтовых вод должно составлять не менее метра, иначе очищенной воде некуда будет деваться
Требования по устройству таких сооружений
Вся канализация должна монтироваться по заранее разработанному плану, в котором указаны схемы расположения всех элементов системы и используемые стройматериалы. Наружная ее часть в рассматриваемом случае состоит из отводящей от дома стоки трубы и очистного сооружения.
Регулируется проектирование и установка канализационных колодцев в следующих нормативных документах:
- СП 55.13330.2016 «Дома жилые одноквартирные…»;
- СП 32.13330.2012 «Канализация. Наружные сети…».
Если не соблюдать указанные в них требования, то канализация после сборки может оказаться попросту неработоспособной.
При выборе на участке места для очистной конструкции не стоит забывать о необходимости оставлять к ней свободный доступ, даже дренирующий выгреб время от времени необходимо чистить от накопленного ила
Конструктивно канализационный колодец состоит из:
- горловины с крышкой или люком;
- шахты в средней части (рабочей камеры);
- днища (дренирующего либо герметичного в зависимости от выбранного для монтажа варианта).
Даже однотипные элементы этой конструкции могут сильно различаться размерами и по форме. Здесь многое зависит от материала изготовления и конструктивных особенностей очистного сооружения, а также объема резервуара.
Из чего можно соорудить канализационный колодец?
Выполнено колодезное сооружение может быть из самых разных строительных материалов.
При выборе оптимального варианта необходимо учесть:
- Климатические условия местности (максимально возможные и средние температуры, суммарные величины дождевой воды и снега).
- Характеристики почвы (глубину промерзания, состав и УГВ).
- Особенности рельефа участка.
Если грунты сильно пучинистые, то колодец канализации должен быть сделан из наиболее прочных стройматериалов. А для влажных грунтов придется подбирать максимально влагостойкий вариант.
Самым недорогим и быстрым в монтаже является сооружение из железобетонных колец, однако для их установки в выкопанном котловане потребуется заказывать кран
Своими руками канализационный колодец можно легко сделать из:
- кирпича и камня;
- монолитного бетона;
- ж/б колец;
- готовых пластиковых конструкций
- старых автопокрышек.
Дешевле всего при самостоятельном монтаже обойдется кирпичная сливная яма или септик, собранный из заводских или самодельных бетонных колец.
Но в первом случае придется повозиться с кладкой, а во втором нужна будет подъемная техника. Опускать тяжелые бетонные изделия в яму вручную не рекомендуется, при срыве и сильном ударе они могут разрушиться.
Из кирпича получится сделать только канализационный колодец с дренажом, обеспечить полную герметичность кирпичным стенкам чрезвычайно сложно и дорого
Бетонный монолитный вариант потребует обустройства опалубки и подготовки раствора. Если последний заказывать уже в замешанном виде в бетономешалке, то это приведет к серьезному удорожанию работ.
Конструкции из пластика (полиэтилена или ПВХ), стеклопластика и полимерпеска стоят достаточно недешево. Но они долговечны и предельно просты в установке своими руками. Весят такие изделия немного, для их монтажа достаточно пары человек.
Из использованных покрышек выйдет совсем дешевый канализационный колодец. Стоят они в шиномонтажке копейки, а можно и насобирать автошин на свалке бесплатно. Но здесь та же проблема, что в случае с кирпичом.
Герметичным такое сооружение сделать крайне проблематично, а отремонтировать практически невозможно. Поглощающий колодец устроить из них можно, а вот накопитель уже нет.
Галерея изображенийИспользование полимерных изделий в сооружении канализационной системы существенно упрощает и ускоряет монтажДля сооружения канализации всех видов и габаритов выпускают широкий ряд модульных элементов, из которых на месте в считанные часы компонуется сетьИз пластиковых деталей устраивают трубопроводы и колодцы дренажных и ливневых системПластиковые элементы применяются в строительстве канализационных систем, отводящих стоки в коллекторы и далее к очистным сооружениямДля сборки смотровых и коллекторных колодцев выпускают устойчивые детали дна с требующимся количеством входов и выходовДля устройства шахты от полимерной трубы отрезают деталь требующейся длины, ее крепят к установленному в траншею днищуК верхней кромке шахты крепится горловина, к вершине которой будет присоединен люк, необходимый для обслуживания как пункта, так и всей системыНа шахту неглубокого ревизионного колодца, обслуживание которого не требует погружения внутрь, люк устанавливается без использования горловиныВвод канализационных труб в колодецСборка канализации из модульных элементовСмотровой колодец дренажаКанализационный пункт сплавной системыПластиковое дно для сооружения колодцаУстройство шахты в траншееГорловина большого колодца канализацииКрышка небольшого ревизионного колодца
Все о выборе емкости для устройства накопительного канализационного колодца для независимой канализации вы узнаете из представленной нами статьи.
Выбор месторасположения и объема резервуара

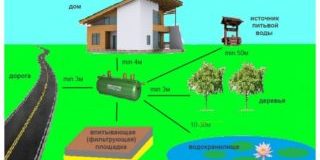

При монтаже канализационного колодца следует соблюдать целый ряд санитарных и строительных требований. Если этого не делать, то повышается риск биологического загрязнения. Ситуацию можно довести до вспышки инфекций, что грозит хозяину коттеджа серьезными проблемами.
Установку канализационного колодца следует производить на удалении от:
- плодоносящих деревьев и грядок в 3 м;
- фундаментов строений на приусадебном участке в 4–5 м;
- дорог и подземных инженерных коммуникаций (газа, воды, электросетей) в 5 м;
- скважин для питьевой воды и водоемов в 30 м.
Незначительное отклонение от этих цифр возможно только при монтаже герметичной накопительной емкости или при устройстве выгребной ямы с мощными бетонными стенками с надежной наружной гидроизоляцией.
В случае с поглотительным колодцем вода, прошедшая многослойный фильтр из песка и гравия, должна попадать в нижележащие слои грунта подальше от построек, коммуникаций, питьевых колодцев, всех видов водоемов и частных бассейнов.
Соблюдать расстояния следует, чтобы не изменять состава грунтовой воды в худшую сторону, не загрязнять водоемы при недостаточной очистке и не вымывать подстилающую основу из-под строительных конструкций и инженерных сетей.
Однако если колодезное сооружение для стоков канализации убрать слишком далеко от дома, то на трубопроводе между ними придется устраивать смотровые (ревизионные) колодцы через каждые 10–15 метров, что приведет к дополнительным немалым тратам. Но это придется делать, иначе при засорении трубы придется вскрывать грунт, чтобы ее банально прочистить.
Канализационный колодец должен находиться на удалении от фундамента дома, дорог и источников питьевой воды, иначе возможны поломки канализации или вспышки инфекционных заболеваний
Объем дренирующего канализационного колодца СНиПами рекомендовано подбирать из расчета 600 литров на каждого проживающего в доме постоянно человека (200 суточных литров стоков помноженные на три дня). При такой вместимости выгреб будет успевать осветлять воды, а грунт принимать очищенную воду.
С накопительной емкостью ситуация несколько иная. Она должна быть достаточно большой, чтобы между вызовами ассенизатором был промежуток в пару месяцев. Однако производить установку излишне вместительного резервуара тоже не стоит.
Оптимальным будет вариант, немного превышающий 3,5 либо 5 кубометров. Стоки из подобной емкости полностью заполняют бочку ассенизаторскую машину. Платить то приходится за вызов, а не кубатуру.
Правила установки и монтажа
При устройстве колодезного сооружения для наружной канализации необходимо:
- Вырыть котлован с размерами по ширине на 30–40 см шире выбранной конструкции.
- Утрамбовать на дне ямы песчано-гравийную подушку в 15–20 см.
- Смонтировать элементы колодца.
- Проложить и подсоединить сточный трубопровод из дома.
- Выполнить проверку герметичности стыков.
- Установить вентиляционный стояк.
- Произвести обратную засыпку и утепление.
Наружная канализационная труба может быть пластиковой, чугунной, керамической либо асбестоцементной. Укладывать ее следует под небольшим наклоном к колодцу. Стоки должны стекать в него беспрепятственно самотеком. И чем меньше у трубопровода будет изгибов в горизонтальной плоскости, тем лучше.
Монтаж труб канализации диаметром 110 мм рекомендуется делать с уклоном в сторону колодца в 20 мм/на погонный метр, а при сечении в 160 мм – 8 мм/погонный метр
Трубные изделия из чугуна и асбестоцемента имеют шероховатые стенки, их уклон необходимо слегка увеличивать. В целом, грамотно рассчитать нужный диаметр и наклон укладываемых трубопроводов в состоянии только высококомпетентный инженер.
Необходимо учесть материал труб, объем стоков и скорость их движения. Лучше всего разработку проекта всей канализационной системы доверить профессионалу, а потом монтаж уже можно производить своими руками.
Установку канализационного колодца следует выполнять таким образом, чтобы его крышка возвышалась над землей на 15–30 см. При дождях и паводках вода ни при каких обстоятельствах не должна извне попадать внутрь резервуара. Это моментально приведет к его переполнению и выходу из строя.
В качестве утепления в теплых регионах хватает грунта в полметра толщиной поверх основного корпуса колодца и небольшого слоя теплоизоляции на крышке. В северных районах этого будет недостаточно, придется укрывать все инженерное сооружение пенопластом. Он не боится влаги и заморозков.
Вариант #1: сооружение из бетонных колец
Канализационный колодец из железобетонных колец прост в установке и неприхотлив в эксплуатации. Надо лишь тщательно выполнить герметизацию швов между кольцами с помощью бетонного раствора, а также покрыть стенки корпуса снаружи обмазкой на основе битума.
Галерея изображенийИз крупногабаритных бетонных колец сооружают преимущественно коллекторные колодцы и камеры сборных септиков, из колец малого диаметра — смотровые и угловые пунктыПеред погружением в грунт с агрессивным по отношению к бетону составом кольца следует обработать битумной мастикойВ котлован кольца устанавливаются последовательно. Монтаж контролируется строительным уровнем. Элементы шахты соединяют по кромке, обработанной герметиком и скрепляют металлическими скобамиСверху шахту бетонного колодца закрывают круглой плитой с отверстием для установки кольца меньшего диаметра, к которому впоследствии крепится кольцо люка с крышкойРытье котлована под устройство бетонного колодцаОбработка бетонных стенок битумной мастикойПринцип монтажа колодца из бетонных колецОформление горловины бетонного колодца
Главное при установке – составлять кольца друг на друга ровно без смещений. Иначе в стенках образуются прорехи, которые герметично закрыть уже не получится. Яму для выгреба можно копать сразу во всю глубину и потом спускать туда кольца.
А возможен вариант с установкой сначала одного из бетонных изделий и производством постепенного подкопа под него, с нахождением внутри образующейся шахты.
Глубина канализационного колодца определяется количеством железобетонных колец и доборных элементов горловины, имеющих стандартизованные размеры от 0,7 до 2-х метров
При устройстве поглотительного колодца для формирования дренажного слоя внутри насыпается гравий слоем около полуметра из гранитного щебня. Можно взять известковый (доломитовый) камень, но он прослужит не более 20 лет и может привести к засолению грунтов. Щебенка должна быть среднего размера в несколько сантиметров. Более мелкие фракции попросту спрессуются, перестав дренировать воду.
Вариант #2: сливная яма из покрышек
Автомобильные шины из резины не подвержены коррозии, не трескаются на морозе и не ломаются при пучении грунтов. Из них получается отличная выгребная яма. Но перед тем как из покрышек делать канализационный колодец стоит серьезно подумать.
Выгребная яма из старых автопокрышек дешевая и простая в монтаже, но негерметичная и полностью непригодна к ремонту
Если хоть одна из покрышек прохудится, придется все колодезное сооружение раскапывать и перекладывать заново. Заменить или как-либо отремонтировать ее невозможно.
Плюс к этому, обеспечить герметичность швов между шинами невозможно. Можно применять различные герметики, но из-за теплового расширения резина все равно слегка будет “дышать” в течение года, разрушая герметизирующий слой.
Подобная колодезная конструкция подходит в качестве канализации для небольшого дома на одно или двух человек либо дачи с нерегулярным посещением. Но если требуется очищать стоки, производимые более многочисленной семьей, то стоит подобрать сооружение производительней и большего объема.
Вариант #3: конструкция из пластика
Проще всего устанавливать пластиковые емкости заводского исполнения. Цена у них повыше, нежели у железобетонного аналога. Но зато, сколько удастся сэкономить времени и сил на монтаже такого канализационного колодца своими руками. Благодаря малому весу конструкции кран не потребуется, опустить ее в яму можно вдвоем.
Ввод труб в пластиковый колодец осуществляется через уже вырезанные на заводе отверстия посредством резиновых манжет, монтаж производится быстро и просто
Канализационные колодцы из пластика выпускаются различного размера и высоты. Всегда можно найти вариант под нужный объем. Корпус лучше выбирать с ребрами жесткости и надежными креплениями для бетонного “якоря” под ним.
Если пластиковый колодец не закрепить надежно на дне котлована на бетонном основании, то он при пучении и паводках может быть выдавлен из земли. Легкость конструкции облегчает установку, но приводит к проблемам с “всплытием”.
Если монтируется герметичный вариант, то проблем ноль. Надо будет лишь залить на дне котлована плиту из бетона толщиной в 15–20 см, заложив в раствор железные крюки для крепления корпуса.
А вот при установке колодца с дренажом на месте днища придется повозиться. Необходимо будет сделать надежное тяжелое основание, которое не перекрывало бы доступ дренируемой воде к грунту. Придется устанавливать вниз доборное бетонное кольцо либо заливать нечто подобное своими руками.
Выводы и полезное видео по теме
Видео #1. Как сделать выгребную яму из покрышек своими силами:
Видео #2. Этапы строительства колодца канализации из бетонных колец:
Видео #3. Как правильно выполнить скрепление колодезных колец из бетона:
Сделать своими силами канализационный колодец можно из разных стройматериалов при минимуме приложенных усилий и потраченных средств. Сложностей здесь нет, главное правильно запроектировать всю систему канализации и грамотно подобрать для ее наружной составляющей место на участке.
Сверху сточный резервуар можно замаскировать съемной клумбой или искусственным валуном.
Расскажите, как вы устраивали канализационный колодец на собственном дачном участке. Пишите, пожалуйста, комментарии в расположенном ниже блоке. Делитесь впечатлениями, пошаговыми фото процесса сооружения, задавайте вопросы.
<index>
Разновидности канализационных колодцев
Прежде чем установить канализационный колодец своими руками, следует детальнее ознакомиться с их основными типами и особенностями монтажа. По функциональному предназначению все канализационные шахты разделяют на пять типов:
- Смотровые – сооружения, располагающиеся непосредственно над главной трубой отводящей магистрали. Они предназначены для контроля работоспособности канализационной системы. В случае необходимости через смотровые шахты осуществляют очистку труб от засорений. По функциональному назначению смотровые колодцы делят на такие типы:
- Линейные. Устанавливаются исключительно на прямых участках трубопровода;
- Узловые. Специальные камеры большого диаметра, которые соединяют отводящую магистраль с несколькими входящими трубами;
- Контрольные. Могут устанавливать только в местах подключения частной канализации к основной;
- Поворотные. Монтируются в местах изменения направления трубопровода, что предотвращает гидравлическое сопротивление в системе (поворотный угол между выходящей и входящей трубой должен составлять минимум 90 градусов).
- Перепадные – шахты, предназначенные для соединения канализационных труб в случае уменьшения глубины канавы под систему отвода сточных вод. Перепадные колодцы имеют достаточно простое устройство с отводом нечистот в нижней части и подводом – в верхней;
- Поворотные – колодцы небольшого диаметра, которые монтируются исключительно на тех участках водопровода, где необходим резкий поворот сточной магистрали;
- Фильтрационные – сооружения, которые имеют непростое устройство. Они предназначены для сепарации нечистот и отделения более плотных масс от жидкости. Фильтрационные шахты могут быть как закрытого, так и открытого типа. Первые, по мере наполнения емкости канализационными отходами, плавучие частицы «перенаправляют» в верхние каналы для утилизации мусора. Осадочные слои выводятся через систему труб, подведенных ко дну фильтрационной шахты. А вторые сооружают из перфорированных ЖБ блоков, что позволяет воде быстро уходить в грунт;
- Накопительные – колодцы, работающие по принципу выгребной ямы. По мере накопления нечистоты извлекают посредством ассенизатора. С помощью спецоборудования канализационные отходы просто откачиваются насосом.
Этап планирования
Устройство канализационных шахт всегда начинается с разработки соответствующей схемы сооружения, которая должна соответствовать нормам СНиП. На первом этапе монтаж канализационных колодцев предполагает выполнение следующих работ:
- Определение будущего местоположения конструкции. Согласно нормативам СНиП, она должна располагаться несколько ниже уровня жилых построек;
- Составление расходной сметы. Устройство очистных сооружений желательно начинать с подсчета финансовых затрат на материалы и необходимое оснащение. Подробная смета поможет оптимизировать статьи расходов на отдельные виды работ, закупку материалов и т.д.;
- Выбор строительной бригады. Если план сооружения и смета составлены правильно, приступают к выбору бригады подрядчиков. Смонтировать канализационный колодец своими руками можно. Однако без соблюдения норм, зафиксированных в соответствующих статьях СНиП, вряд ли сточные воды будут идти самотеком. В таком случае применение системы канализации будет просто невозможным.
Земляные работы
В большинстве случаев установка канализационных колодцев осуществляется в предварительно вырытые котлованы. В ходе выполнения земляных работ учитывают множество нюансов:
Рекомендуем к прочтению:Виды и типы канализационных колодцев
- Функциональное предназначение канализационной шахты;
- Устройство сооружения для утилизации нечистот;
- Тип материала, из которого изготовлен колодец;
- Линейные размеры конструкции;
- Объемы поступающих в систему нечистот.
Сделать котлован можно и самостоятельно, но в случае установки нескольких колодцев подготовительный этап может сильно затянуться. Поэтому при проведении земляных работ целесообразнее использовать экскаватор.
Подготовка основания
Чтобы правильно смонтировать канализационную шахту и подключить ее к системе труб, особое внимание нужно уделить обустройству дна котлована. Как правило, для сборки очистных сооружений используют ЖБ колодцы. В отличие от пластика и других материалов, они более долговечны, поскольку не боятся температурных перепадов и воздействия влаги. Однако в случае их монтажа потребуется дополнительная гидроизоляция, о который мы расскажем подробнее, но чуть позже.
Итак, устройство колодца накопительного типа предполагает следующую отделку дна котлована:
- Слоем в 15-20 см засыпают мелкофракционную щебенку или гравий;
- После этого минеральную подушку заливают бетонным раствором;
- Чтобы вода из системы уходила самотеком, нужно сделать небольшой уклон днища в сторону отводящей трубы.
Монтаж ЖБ колец накопительного колодца
Чтобы соорудить канализационный колодец своими руками, прежде всего, необходимо «посадить» первое кольцо шахты на раствор марки М100. После этого следует:
- Сделать отверстия для канализационных труб. Они должны входить в кольцо шахты минимум на 100-150 мм;
- Зазоры между трубами и стенкой ЖБ кольца следует заделать цементным раствором;
- Теперь на дне колодца нужно сделать желоб из бетона, диаметр которого соответствовал бы внутреннему диаметру сточной трубы;
- Затем на первое обсадочное кольцо устанавливают второе так, чтобы их замковые соединения располагались на одном уровне;
- Аналогичным образом устанавливают и последующие обсадочные кольца;
- На завершающем этапе монтируют крышку с люком, чтобы защитить резервуар от скопления осадков.
Установка смотрового люка и закладка труб
Чтобы правильно построить канализационную шахту, нужно учитывать особенности сборки деталей на всех этапах ее возведения. Не последнее место в процессе установки занимает монтаж смотрового люка. Его устройство достаточно простое, однако требует четкого выполнения необходимых работ:
Рекомендуем к прочтению:Лестницы для канализационных колодцев
- Последнее кольцо колодца перекрывают плоской плитой с отверстием для смотрового люка;
- По кромке отверстия монтируют металлический обод. Он защитит плиту от механических повреждений во время открывания крышки;
- Затем аккуратно монтируют металлический люк, желательно чугунный.
Когда устройство колодца будет завершено, стоит сразу же приступить к прокладке сточных труб. Согласно нормативам СНиП, в процессе их монтажа нужно учесть такие параметры:
- Глубина закладки сточных труб должна составлять минимум 70 см;
- Чтобы нечистоты проходили по магистрали самотеком, уклон труб должен составлять минимум 2 см на 1 пог. метр канализационной трассы;
- Ввод трубопровода в канализационную шахту должен располагаться выше уровня трубы для вывода нечистот.
Только соблюдая соответствующие нормы СНиП, можно обеспечить бесперебойную и автономную работу не только канализационного колодца, но и сточной магистрали.
Гидроизоляция канализационных шахт
Качественная гидроизоляция – залог правильного функционирования системы утилизации нечистот. Герметичность конструкции обеспечивает отсутствие посторонних, в частности грунтовых, вод в сточной магистрали. Их попадание в канализацию ускоряет процесс накопления нечистот в колодце. Соответственно, плохая гидроизоляция влияет на частоту вызова ассенизатора для выкачки сточных вод.
Гидроизоляция осуществляется в соответствии со следующими правилами:
- Перед нанесением герметизирующих составов места стыков ЖБ колец очищают от загрязнений, а затем увлажняют, чтобы увеличить адгезию мастики к бетонной поверхности;
- Гидроизоляция осуществляется с применением водостойких мастик, которыми заполняют зазоры между ЖБ кольцами;
- Гидроизоляция должна просыхать равномерно по всей площади зазора, поэтому ее предусмотрительно накрывают полиэтиленом.
Канализационный колодец – основной элемент системы канализации, который может иметь несколько функциональных предназначений. Одни типы конструкций применяют в качестве точки сбора нечистот, а другие – для контроля работы и очистки сточной магистрали от засорений. В процессе сборки канализационных шахт нужно учитывать нормы СНиП, которые касаются параметров монтируемого оборудования, а также уровня залегания трубопровода и расстояния между элементами конструкции.
</index>
Обустройство канализационной системы в загородном доме дело не простое. В наружной канализационной магистрали должны присутствовать ревизионные колодцы. Монтаж канализационных колодцев осуществляется по установленным СНиП.
Колодцы можно купить в готовом варианте или сделать самостоятельно.
Общие сведения
Ревизионные колодцы делятся на несколько типов
- Смотровой
- Перепадной
- Узловой
- Поворотный.
Описание видов
Смотровые колодцы устанавливаются на прямом трубопроводе, расстояние между колодцами зависит от диаметра труб.
Перепадной колодцы устанавливаются в местах, где есть перепад трубопровода более чем 50 см. Если перелив больше, то создается ступенчатая система с несколькими колодцами.
Узловые колодцы монтируются, где несколько труб соединяются.
Поворотные, как не трудно догадаться организуются в местах поворотов системы.
Требования
Диаметр колодца зависит от того, потребуется ли в него опускаться для ревизии и ремонта или нет. Если спуск необходим, то есть глубина более метра диаметр колодезной трубы должен быть минимум метр. Это необходимо, для свободного доступа к трубам.
Вся система канализации заканчивается накопительными колодцами или фильтрационными.
Люди привыкли их называть канализационными колодцами, по сути они ими не являются – это септики.
Все правила установки канализационной системы для частных домов прописаны в СНиП 2,04,03-85
Для монтажа ревизионных колодцев в частном секторе в своем большинстве используются пластиковые трубы с большим диаметром.
Все смотровые колодцы должны закрываться крышкой. Иметь герметичное дно. Места прохождения труб, также обрабатываются герметиком. Если устанавливаются не глубокие колодцы, их глубина может быть всего 50-60 см, то с монтажом вопросов не возникает.
В месте соединения, поворота, перепада труб, организуется котлован требуемого размера.
Дно устилается щебнем.
Утрамбовывается.
В колодезной трубе делаются отверстия под трубы.
Колодец с дном устанавливается в котлован. Если дно отсутствует, то делается стяжка, после опускается труба и место стыковки обрабатывается герметиком или битумной мастикой.
Производится монтаж труб.
В случае глубокого залегания труб, потребуется большой котлован.
При установке необходима лестница.
Важно!
Все трубы прокладываются ниже уровня промерзания грунта, под уклоном от жилого строения к септику.
Рекомендуемый уклон 2-3 см на погонный метр.
Монтаж Канализационного колодца (септика)
Накопители или «канализационные колодцы» монтируются из бетонных колец и пластиковых.
Для обустройства емкости для стоков потребуются
- Кольца
- Дно
- Крышка
- Песок
- Щебень
Бетонные и пластиковые кольца для колодцев выпускаются разного диаметра.
Выбор размера колец зависит от объема септика.
Чем больше человек проживает в доме, тем больше должен быть объем накопителя.
Объем рассчитывается исходя из статистики. На одного жильца в день 200 л воды. Если в доме живет семья из 4 человек, размер септика 800 л + 1/3 = 1200л.
Объем увеличивается на 1/3 для того чтобы исключить переполнение септика по весне и в случае перерасхода воды (приезд гостей)
Внимание! Данная формула работает только для однокамерных накопителей, которые подлежат регулярной откачке.
Если планируется установить многокамерный септик с биологическим фильтром, то размер септика увеличивается в трое.
Так как по СНиП, вода на биологической очистке должна находиться не менее 14 дней.
Монтаж колодца
Устанавливать канализационный колодец для стоков требуется в определенном месте
- 5 метров от дома
- 3 метра от деревьев
- 10 метров от реки или ручья
- 30 метров от колодца или скважины с питьевой водой
- 5 метров от дороги
- 50 ментов от озера или пруда
Когда место определено.
Выкапывается котлован требуемого размера.
Дно засыпается смесью из песка и щебня на 10-15 см. выравнивается и утрамбовывается.
Если есть дно, то оно устанавливается, если нет, то делается стяжка.
На готовое дно опускаются кольца из бетона или пластика.
Детали соединяются между собой (у пластиковых колец всегда есть соединительные пазы, бетонные кольца не всегда оснащены ими. Лучше покупать кольца с соединительными элементами, это упростит монтаж, и повысит герметичность).
Соединительные швы обрабатываются герметиком в случае пластиковых колец. Швы бетонных колец следует сначала замазать цементным раствором, после высыхания обработать битумной мастикой.
На уровне входной канализационной трубы, в кольце делается отверстие под патрубок.
Производится подключение стоковой трубы.
Колодец накрывается крышкой.
В более сложном варианте, устанавливается крышка с отверстием меньшего диаметра, поверх которой монтируется смотровое кольцо с люком и крышкой. Данная схема редко применяется для обустройства однокамерного септика.
Далее утепляются трубы и септик. Вся система засыпается грунтом.
Если организуется многокамерная система очистки стоков, то монтаж идентичен, только устанавливается не один, а несколько герметичных колодцев, которые между собой соединены переливной трубой под уклоном, для самотека.
Такие системы оснащаются на выходе инфильтраторами или полями фильтрации.
Иногда устанавливается биофильтр во втором колодце. Биофильтры бывают энергозависимые и автономные. Энергозависимые работают с компрессором, так как для продуктивной деятельности аэробных бактерий, требуется кислородная среда.
Независимые очистные станции работают с анаэробными микроорганизмами, для жизнедеятельности которых кислород не требуется.
У каждой системы есть свои плюсы и минусы.
Но и анаэробы и аэробы погибнут если в стоки попадут медицинские препараты, агрессивные химикаты или хлор. Придется обновлять колонию.
Для грамотного обустройства автономных стоков в частном доме требуется установка колодцев канализации. Это один из важных узлов в системе отвода стоков, однако, его монтаж можно выполнить своими руками.
Назначение и устройство конструкции
Колодцы в канализационной системе предназначены для сбора бытовых стоков. В зависимости от конструкции делятся на несколько видов:
- Накопитель.
- Выгребная яма.
- Септик с несколькими камерами очистки.
Каждое сооружение может иметь индивидуальные размеры, форму. В конструкции присутствуют следующие части:
- Горловина, закрывающаяся крышкой или люком.
- Рабочая камера.
- Дренирующее или герметичное дно.
Материалы изготовления
При выборе материала для строительства накопителя канализационных стоков нужно учитывать несколько факторов:
- Во-первых, стоит изучить климатические условия, температурные значения, количество осадков.
- Во-вторых, нужно знать особенности грунта, расположение грунтовых вод, уровень промерзания почвы.
- В-третьих, большое значение имеет рельеф местности.
Самостоятельная установка колодцев канализации выполняется с использованием следующих материалов:
- Кирпич или булыжник.
- Бетон.
- Кольца из железобетона.
- Пластиковые емкости.
- Автомобильные покрышки.
Место размещения
Выбирая место для строительства, нужно придерживаться санитарных и строительных нормативов. Монтаж канализационных колодцев выполняется:
- Не ближе 3 метров от грядок, плодовых деревьев и кустарников.
- Более 5 метров от границы фундамента основных строений.
- На расстоянии 5 метров от дороги и подземных коммуникаций.
- Скважины с питьевой водой не должны быть ближе 30 метров.
Монтажные работы
Установка колодцев канализации выполняется в несколько этапов. Для примера можно рассмотреть сооружение из железобетонных колец.
Этап 1. Земляные работы.
Канализационный колодец из любого материала устанавливается в предварительно вырытый котлован. Его объем зависит от размеров сооружения. Небольшое углубление можно вырыть своими руками, котлован больших размеров роют экскаватором.
На этом же этапе готовят дно котлована. Для накопительного сооружения выполняют работы по следующей схеме:
- Насыпают слой щебня толщиной 15-20 см, хорошо утрамбовывают.
- Поверх подушки заливают бетонный раствор.
В случае с дренирующим дном цементным раствором заливают площадку по периметру обсадного кольца.
Этап 2. Сборка рабочей камеры.
Перед установкой в кольцах из железобетона делают отверстия. В них будут входить трубы, отводящие стоки канализации от бытовой техники и сантехнического оборудования.
Первое кольцо устанавливают с использованием бетона марки М100. В подготовленные отверстия вставляют канализационные трубы, заделывают образовавшиеся пустоты бетоном. Далее ставят обсадные кольца по очереди, заполняя щели цементным раствором.
Этап 3. Монтаж люка.
Люк – это одна из важных частей канализационного колодца. Через смотровое отверстие под люком откачивают нечистоты или осматривают внутренние трубы. Для монтажа люка выполняют следующие работы:
- После установки последнего обсадного кольца все сооружение накрывают железобетонной плитой. В ней предварительно делают смотровое отверстие.
- Кромки отверстия защищают от механических воздействий металлическим ободом.
- В отверстие устанавливают чугунный люк.
Этап 4. Прокладка сточной трубы.
Грамотная установка канализационных колодцев предполагает правильно расположенные сточные трубы:
- Отводящая труба заглублена не меньше 0,7 метра.
- Правильный уклон сточных труб составляет 2 см на 1 метр.
- Трубопровод, по которому стоки входят в колодец, должен располагаться выше отводящей трубы.
Этап 5. Герметизация сооружений.
Одним из критериев качественного выполнения монтажных работ можно назвать отсутствие неприятных запахов. Кроме того в герметичную конструкцию не проникают грунтовые воды, которые могут ускорить наполнение колодца нечистотами.
Герметизация накопителя выполняется по следующим правилам:
- Участки, подлежащие герметизации, очищают от грязи, пыли.
- Поверхность смачивают водой для повышения адгезии.
- Для гидроизоляции колодца канализации используют влагостойкие мастики.
Колодец из старых автопокрышек
Самым бюджетным вариантом является сооружение из старых автомобильных покрышек. Такой колодец станет отличным вариантом для небольшого частного дома. Однако стоит знать, что конструкция не может быть полностью герметичной, не подлежит ремонту.
Канализационный колодец можно построить своими руками из подручных материалов. При правильной установке конструкция будет работать эффективно.
Видеообзор:
Всё полезное о канализации — gidkanal.ru
GidKanal | Яндекс Дзен
Содержание статьи:
Выгребные ямы часто делают из автомобильных покрышек, железных бочек, кирпича. Через такие септики ядовитая жидкость, кишащая микробами и токсинами, попадает в грунтовые воды, а потом в источники водозабора и на стол к самим же хозяевам. Есть специальные нормы и правила, которые предписывают, на каком расстоянии от жилья необходимо строить выгребной колодец, каким делать дно.
Актуальные требования к установке канализационных колодцев
Чтобы не дышать канализацией, особенно в летнее время, септик должен располагаться на расстоянии не менее 12 метров от жилья. Если на участке есть скважина или колодец, септик необходимо располагать на расстоянии 50 метров – в другом конце двора. Желательно, чтобы соседские туалеты также находились подальше от источника питьевой воды.
Для герметизации применяют прочную смесь – раствор бетона, если сам септик выложен из кирпича или сделан из бетонных колец. Не нужно надеяться, что жидкость будет держаться в емкости – через имеющиеся стыки она легко попадает в грунт, вызывая его заиливание вокруг септика.
Летом желательно уничтожать запах с помощью биологических препаратов, которые специально производятся для уличных туалетов. Если в септик попадает вода с химическими средствами для мытья посуды или стирки, необходимо подбирать соответствующих препарат с бактериями, устойчивыми к химикатам.
Санитарные нормы должны соблюдаться. В противном случае представители контролирующих органов могут составить акт и заставить переделать септик.
Виды колодцев
В большинстве случаев канализационный колодец делается просто: выкапывается яма, в нее опускают бетонные кольца или пластиковую емкость, подводят трубу, засыпают землей и ставят крышку. Разновидностей канализационных колодцев много:
- Смотровые – линейные, поворотные, узловые. Их цель – облегчить уход за канализацией, находящейся под землей. Устанавливают в самых неудобных местах, где система поворачивает или в одной точке сходится несколько труб, либо по прямой линии каждые 15 метров.
- Перепадные колодцы устанавливают для изменения уровня прокладки канализации. Подводящие и отводящие патрубки расположены на разной высоте. Такие модели также имеют несколько разновидностей.
- Фильтрационные выполнены из перфорированных бетонных колец. Дно обычно отсутствует, так как в них поступают частично очищенные стоки.
- Накопительные собирают все бытовые отходы.
- Узловой
- Накопительный
- Перепадный
- Фильтрующий
Чтобы канализационные трубы служили дольше и можно было в любой момент провести ремонт или прочистить засор, нужно кроме накопительного септика ставить смотровую шахту, в которую сможет попасть человек и проделать работу.
Хорошо, если бытовые отходы собираются в один септик, а дождевая вода в другой. Ее можно использовать для полива огорода в жаркое время или просто перекачать насосом на улицу, за пределы участка. При наличии одного канализационного колодца может возникнуть перелив, и тогда зловонная жидкость растечется по округе.
Материалы для изготовления
Септик можно соорудить из разных материалов, в том числе камня. Резиновые покрышки не в счет, такую конструкцию нельзя назвать септиком. Через год стоки начнут вытекать на стыках и отравлять окружающую среду.
При планировании учитывают климатические условия, уровень залегания грунтовых вод, глубину промерзания грунта, а также его характеристики.
Наиболее часто применяются бетонные кольца и кирпич. Для строительства канализационного колодца из колец нужно будет заказать кран и пригласить помощников. Кирпичный септик под силу сделать самостоятельно, но его стенки необходимо полностью загерметизировать бетоном для исключения протечек. Строительство канализационного колодца из бетонных колец – это оптимальное сочетание цены и качества материалов.
Как вариант – монолитный бетонный раствор. Для этого выкапывают яму и оставляют нужное расстояние для заливания раствора. Таким образом укрепляют пластиковые емкости от растрескивания, только стенки из бетона делают тоньше.
В продаже есть цельные пластиковые резервуары из прочного полимерного материала. Их подбирают по объему, исходя из количества людей, проживающих в доме. Можно купить целую систему из расположенных рядом резервуаров, чтобы жидкость очищалась естественным образом: первый колодец с закрытым дном для отстаивания твердых отходов, второй с открытым, откуда жидкость будет впитываться в грунт. При этом учитывается состав почвы. Открытый септик не обустраивают на участках, где основной компонент грунта – глина.
- ЖБИ
- Кирпич
- Пластик
Общие подготовительные этапы при строительстве
Профессиональные бригады, которые занимаются прокладкой автономной канализации, первым делом посещают участок и осматривают его, подбирают наиболее подходящее место расположения сточного колодца.
Далее составляется схема укладки труб, рассчитывается глубина и угол наклона. Это важно для самотечных систем. Там, где невозможно выполнить данное требование, необходимо ставить насос, который под давлением будет проталкивать отходы в септик. На этом этапе уже известна цена на монтаж канализационного колодца и магистрали.
Когда расчеты проведены, начинается разметка участка. Для этого используют веревки и колышки там, где будут делать траншеи для труб, чтобы магистраль была ровной. Место под септик рассчитывают с запасом, чтобы можно было засыпать песком расстояние между стенками ямы и бетонными кольцами.
Далее следует покупка необходимого количества материалов, которые советуют использовать строители – бетонные кольца или пластиковые емкости, а также трубы нужной длины, смотровые пластиковые шахты, соединительные элементы.
Установка ЖБИ колец под канализацию своими руками – дело сложное, потому что вес конструкции под силу поднять только строительному крану. Рекомендуется найти техническое решение, с помощью которого кольца установят в яму.
Особенности монтажа
Схема монтажа дренажного колодца
Этапы монтажа бетонных колец:
- На месте разметки вырыть котлован с запасом по бокам 15 – 20 см.
- Засыпать дно щебнем – примерно 20 см.
- Дно желательно герметизировать бетонным раствором.
- Подключить кран и установить кольца в зависимости от глубины котлована.
- Опустить лестницу и замазать стыки бетонным раствором.
- Подвести трубы и стык также загерметизировать.
- Зазоры между стенками ямы и бетонными кольцами засыпать песком или щебнем.
Для бетонных конструкций предусмотрены крышки с железной арматурой для удобства открывания, но можно купить пластиковую зеленого цвета, чтобы она не выделялась на фоне травы летом. Когда бетон застынет, объект тестируют на наличие протечек.
Цены на монтаж септиков необходимо уточнять в офисе строительной компании. Общая стоимость зависит от выбранного материала, глубины септика и протяженности магистрали канализационных труб.
Используемые источники:
- https://sovet-ingenera.com/kanaliz/truby/montazh-kanalizacionnyx-kolodcev.html
- https://vodakanazer.ru/kanalizaciya/kanalizacionnyj-kolodec/ustanovka-kolodcev-kanalizacii.html
- https://iseptick.ru/kanalizaciya/kanalizacionnyj-kolodec/montazh-kanalizacionnyh-kolodcev-svoimi-rukami.html
- https://gidkanal.ru/ustanovka-kolodtsev-kanalizatsii-ustrojstvo-i-montazh/
- https://strojdvor.ru/kanalizaciya/montaz-kolodcev-kanalizacii/
