Монтаж дополнительного насоса в систему отопления дома

Чтобы нагретая вода веселее текла по трубам, в системах отопления частных домов предусматривается установка циркуляционного насоса. Такое решение дает ощутимые преимущества. Но главный вопрос, волнующий домовладельцев и освещенный в данном материале, — где лучше поставить насос и как правильно выполнить его монтаж. Ведь основную часть споров и сомнений вызывает как раз место врезки агрегата. А заодно разберемся, как выполнить его подключение к домовой электросети своими руками.

Чем хороши насосные системы отопления

30 лет назад в частных домах было распространено так называемое паровое отопление, где теплоноситель циркулировал по трубам и батареям самотеком, а источником тепла служил газовый котел или дровяная печь. Насосы для перекачки воды применялись в сетях централизованного теплоснабжения. Когда появились компактные циркуляционные насосы для отопления, то они перекочевали в частное домостроительство, поскольку давали следующие преимущества:

1. Выросла скорость движения теплоносителя. Тепло, вырабатываемое котлом, стало быстрее доставляться к радиаторам и передаваться в помещения.
2. Соответственно, процесс обогрева дома существенно ускорился.
3. Чем выше скорость протока, тем больше пропускная способность трубы. Значит, то же количество теплоты можно доставить в комнаты по магистралям меньшего диаметра. Проще говоря, трубопроводы стали вдвое меньше благодаря принудительной циркуляции воды от насоса, что дешевле и практичнее.
4. Магистрали теперь можно прокладывать с минимальным уклоном и делать сколь угодно сложные и протяженные схемы водяного отопления. Главное, — правильный подбор насосного агрегата по мощности и создаваемому давлению.
5. Бытовой циркуляционный насос для отопления сделал возможным организацию теплых полов и более эффективных закрытых систем, работающих под давлением.
6. Удалось убрать с глаз вездесущие трубы, проходящие по комнатам и не всегда гармонирующие с интерьером. Все чаще отопительные коммуникации прокладываются в стенах, под напольным покрытием и за подвесными (натяжными) потолками.

Примечание. Минимальный уклон 2—3 мм на 1 м трубопровода нужен для опорожнения сети в случае ремонта или обслуживания. Раньше его делали не менее 5 мм / 1 м. п.

У насосных систем есть и недостатки, куда без них. Это зависимость от электричества и его расход перекачивающим агрегатом в течение отопительного сезона. Поэтому при частых отключениях электроэнергии циркуляционный насос нужно устанавливать вместе с блоком бесперебойного питания либо подключать к электрогенератору. Второй недостаток не критичен, если правильно подобрать мощность аппарата, тогда и потребление электричества выйдет приемлемым.

Ведущие производители отопительного оборудования, такие как Grundfos (Грундфос) или Wilo (Вило) разработали новые модели агрегатов, способные экономить электроэнергию. Например, если купить и поставить циркуляционный насос Alpfa2 от бренда Grundfos, то он будет автоматически менять производительность в зависимости от потребностей системы отопления. Правда, цена его стартует от 120 у. е.

Куда ставить насос — на подачу или в обратку

Невзирая на обилие информации в интернете, пользователю довольно сложно понять, как правильно установить насос на отопление, чтобы обеспечить принудительную циркуляцию воды в системе собственного дома. Причина – противоречивость этой информации, вызывающая постоянные споры на тематических форумах. Большая часть так называемых спецов утверждает, что агрегат ставится только на обратный трубопровод, приводя такие умозаключения:

• температура теплоносителя на подаче гораздо выше, чем в обратке, поэтому насос прослужит недолго;
• плотность горячей воды в подающей магистрали меньше, поэтому ее труднее перекачивать;
• статическое давление в обратном трубопроводе выше, что облегчает работу насоса.

Интересный факт. Иногда человек случайно попадает в котельную, обеспечивающую центральное отопление квартир, и видит тамошние агрегаты, врезанные в обратку. После этого он считает подобное решение единственно верным, хотя не знает, что в других котельных центробежные насосы могут стоять и на подающей трубе.

Отвечаем на приведенные утверждения по пунктам:

1. Бытовые циркуляционные насосы рассчитаны на максимальную температуру теплоносителя 110 °С. В домашней отопительной сети она редко поднимается выше 70 градусов, да и котел не нагреет воду больше, чем 90 °С.
2. Плотность воды при 50 градусах составляет 988 кг/м³, а при 70 °С – 977.8 кг/м³. Для агрегата, развивающего давление 4—6 м водного столба и способного перекачивать около тонны теплоносителя за 1 час, разница в плотности перемещаемой среды 10 кг/м³ (объем десятилитровой канистры) просто ничтожна.
3. На практике столь же несущественна разность статических давлений теплоносителя в подающей и обратной магистрали.

Отсюда простой вывод: циркуляционные насосы для отопления допускается врезать как в обратный, так и в подающий трубопровод системы отопления частного дома. Данный фактор никак не повлияет на работоспособность агрегата или эффективность обогрева здания.

Исключение – дешевые твердотопливные котлы прямого горения, не оборудованные автоматикой. При перегреве теплоноситель в них закипает, поскольку горящие дрова нельзя потушить в один момент. Если циркуляционный насос установлен на подаче, то образующийся пар вперемешку с водой поступает внутрь корпуса с крыльчаткой. Дальнейший процесс выглядит так:

1. Рабочее колесо перекачивающего устройства не предназначено для перемещения газов. Поэтому производительность аппарата резко снижается, а скорость течения теплоносителя падает.
2. В котловой бак поступает меньше охлаждающей его воды, отчего перегрев возрастает, а пара образуется еще больше.
3. Увеличение количества пара и его попадание в крыльчатку приводит к полной остановке движения теплоносителя в системе. Возникает аварийная ситуация и в результате роста давления срабатывает предохранительный клапан, выбрасывающий пар прямо в помещение котельной.
4. Если меры по тушению дров не предпринимаются, то клапан не справляется со сбросом давления и происходит взрыв с разрушением оболочки котла.

Для справки. В дешевых теплогенераторах, выполненных из тонкого металла, порог срабатывания предохранительного клапана составляет 2 Бар. В более качественных ТТ-котлах этот порог предусматривается на уровне 3 Бар.

Практика показывает, что от начала процесса перегрева до срабатывания клапана проходит не более 5 минут. Если установить циркуляционный насос на обратной трубе, то пар в него не попадет и промежуток времени до аварии возрастет до 20 мин. То есть, монтаж агрегата на обратку не предотвратит взрыв, но отсрочит его, что даст больше времени на устранение проблемы. Отсюда рекомендация: насосы для котлов, работающих на дровах и угле, лучше ставить на обратном трубопроводе.

Для хорошо автоматизированных пеллетных отопителей место установки значения не имеет. Больше информации по теме вы узнаете из видео нашего эксперта:

Схемы установки в системах различных типов

Для начала уточним место, где ставить проточный насос, обеспечивающий циркуляцию воды через котел и принудительно направляющий ее к радиаторам системы отопления. По словам нашего эксперта Владимира Сухорукова, чей опыт заслуживает доверия, место монтажа нужно выбирать таким образом, чтобы агрегат было удобно обслуживать. На подаче он должен стоять после группы безопасности и отсекающей арматуры, как показано на схеме установки:

На обратке насос необходимо ставить непосредственно перед теплогенератором, причем в тандеме с фильтром — грязевиком, чтобы не пришлось покупать и монтировать лишние краны. Схема обвязки перекачивающего агрегата выглядит так:

Рекомендация. Устанавливать таким способом циркуляционный насос можно как в закрытую, так и в открытую систему отопления, разницы большой нет. Утверждение касается и коллекторной системы, где теплоноситель движется к радиаторам по отдельным подводкам, присоединенным к распределительной гребенке.

Отдельный вопрос — открытая система отопления с циркуляционным насосом, способная работать в 2 режимах – принудительном и самотечном. Последний полезен для жилищ, где часто происходят отключения электроэнергии, а купить блок бесперебойного питания либо генератор хозяевам не позволяют доходы. Тогда аппарат с отсекающей арматурой нужно ставить на байпасе, а в прямую линию врезать кран, как это изображено на схеме:

Важный момент. В продаже встречаются готовые байпасные узлы с насосом, где вместо крана на протоке стоит обратный клапан. Подобное решение нельзя назвать правильным, поскольку обратный клапан пружинного типа создает сопротивление порядка 0.08—0.1 Бар, что слишком много для самотечной системы отопления. Вместо него можно применить лепестковый клапан, но его надо ставить только в горизонтальном положении.

Напоследок разъясним, как установить и выполнить подключение циркуляционного насоса к котлу, сжигающему твердое топливо. Как было сказано выше, агрегат лучше поставить на магистрали, идущей из системы отопления к теплогенератору, что и показано на схеме:

Как видите, в обвязке применено подключение насоса в котловой контур циркуляции с байпасом и трехходовым смесительным клапаном. О важной роли этих элементов обвязки подробно рассказано в руководстве о подключении твердотопливных котлов.

Правила монтажа

Конструкция бытового циркуляционного насоса от любого производителя предусматривает его крепление на трубопроводы или запорную арматуру посредством накидных гаек (американок), Это позволяет быстро его демонтировать при необходимости, например, для замены либо ремонта. При монтаже насосного агрегата соблюдайте такие рекомендации:

1. Ставьте аппарат на любые участки трубопроводов – горизонтальные, вертикальные или наклонные, но с одним условием: ось ротора должна быть в горизонтальном положении. То есть, монтаж «головой» вниз или вверх недопустим.
2. Обратите внимание, чтобы пластиковая коробка с электрическими контактами находилась сверху корпуса, иначе ее зальет водой при аварии. Да и обслуживать изделие будет непросто. Добиться этого несложно: открутите винты крепления кожуха и поверните его на нужный угол.
3. Не забудьте о направлении потока, указанного стрелкой на корпусе.
4. Чтобы изделие можно было снять без опорожнения системы, до и после него поставьте отсекающие краны, как изображено на схемах в предыдущем разделе.

Совет. Так сложилось, что нагрузка от веса циркуляционного агрегата ляжет на 1 или 2 шаровых крана (в зависимости от ориентации участка в пространстве). Отсюда рекомендация: не экономьте и купите качественную запорную арматуру, чей корпус с течением времени не треснет от механической нагрузки.

Об установке дополнительных агрегатов

Как правило, в закрытую или открытую систему радиаторного отопления, где источником тепла служит единственный котел, достаточно установить один циркуляционный насос. В более сложных схемах применяются дополнительные агрегаты для перекачивания воды (их может быть 2 и больше). Их ставят в таких случаях:

• когда для обогрева частного дома задействовано больше одной котельных установки;
• если в схеме обвязки участвует буферная емкость;
• отопительная система имеет несколько ветвей, обслуживающих различных потребителей, — батареи, теплые полы и бойлер косвенного нагрева;
• то же, с применением гидравлического разделителя (гидрострелки);
• для организации циркуляции воды в контурах теплых полов.

Правильная обвязка нескольких котлов, работающих на разных видах топлива, требует, чтобы у каждого из них был собственный насосный агрегат, как это показано на схеме совместного подключения электрического и ТТ-котла. Как она функционирует, рассказано в другой нашей статье.

В схеме с буферной емкостью необходима установка дополнительного насоса, потому что в ней участвуют как минимум 2 контура циркуляции – котловой и отопительный.

Отдельная история – сложная схема отопления с несколькими ветвями, реализуемая в больших коттеджах на 2—4 этажа. Здесь может применяться от 3 до 8 перекачивающих устройств (бывает и больше), подающих теплоноситель поэтажно и к разным отопительным приборам. Пример такой схемы показан ниже.

Наконец, второй циркуляционный насос ставится при отоплении дома водяными теплыми полами. Вместе со смесительным узлом он выполняет задачу по приготовлению теплоносителя с температурой 35—45 °С. Принцип работы представленной ниже схемы доступно описан в отдельном материале.

Напоминание. Иногда насосные устройства устанавливать на отопление не нужно вовсе. Дело в том, что большинство электрических и газовых теплогенераторов настенного типа оборудованы собственными перекачивающими агрегатами, встроенными внутрь корпуса.

Подключение циркуляционного насоса к электросети

Существует несколько способов подключить электропитание к аппарату:

• через обычный дифференциальный автомат;
• с управлением от термостата;
• присоединение к сети совместно с блоком бесперебойного питания (ИБП);
• запитка агрегата от автоматики котла.

Предостережение. Зачастую домовладельцы просто включают насос в обычную розетку, присоединив провода к купленной вилке. Мы не можем рекомендовать подобный подход, потому что подключение без заземления и страховочного автомата опасно. В случае неполадки с аппаратом или заливки его водой вы рискуете получить удар током.

Первая схема подключения довольно проста и собрать ее своими руками под силу любому пользователю. Потребуется дифференциальный автоматический выключатель номиналом 8 А, провода и контакты. Присоединение к заземлению выполняйте как в этой схеме, так и во всех остальных.

Чтобы автоматически останавливать движение теплоносителя при охлаждении до определенной температуры, используется электрическая схема подключения циркуляционного насоса с термостатом. Последний крепится к подающему трубопроводу и разрывает цепь электропитания, когда температура воды падает ниже заданного значения.

Внимание! Чтобы термостат не врал и вовремя отключал циркуляцию, его нужно крепить к металлическому участку магистрали. Полимеры плохо передают тепло, поэтому при монтаже на пластиковую трубу устройство станет работать некорректно.

Нет никаких сложностей в присоединении электропитания через ИБП, для чего у последнего имеются специальные разъемы. К ним же стоит подключить и сам теплогенератор, если он нуждается в электроэнергии. А вот подключение насоса к щиту управления котла либо к его автоматике – процедура более сложная. Здесь желательно иметь знания и навыки в области электрики.

На какой скорости должен работать насос в системе отопления

Цель принудительной циркуляции – эффективный обогрев дома за счет надежной доставки тепла всем потребителям системы, вплоть до самого дальнего радиатора. Для этого насосный агрегат должен развивать необходимое давление (иначе – напор), которое в идеале рассчитывается инженерами – проектировщиками по гидравлическому сопротивлению трубопроводной сети.

На большинстве бытовых насосов есть от 3 до 7 скоростей вращения ротора, за счет которых производительность и создаваемый напор можно увеличить или уменьшить. Чтобы не мучить вас гидравлическими расчетами, мы предлагаем следующую методику подбора оптимальной скорости:

1. Найдите лазерный поверхностный термометр (пирометр). Выведите систему отопления в рабочий режим.
2. Измерьте температуру поверхности трубы на входе в котел и на выходе из него.
3. Если разность температур составила больше 20 °С, увеличьте скорость вращения ротора. Спустя 30 минут повторите замер.
4. При разнице температур меньше 10 °С скорость течения воды нужно снижать. Задача – добиться дельты между подачей и обраткой около 15 °С.

Совет. Переключение насоса на другую скорость циркуляции не выполняйте «на ходу». Отключите его от сети, переставьте регулятор на другую позицию, а затем снова запустите в работу.

Без пирометра можно обойтись, когда на подающей и обратной магистрали установлены термометры. Если пределы регулировок не позволяют войти в диапазон 10—20 °С разности температур, ваша система работает неэффективно из-за неправильно подобранного циркуляционного насоса. Слишком холодная вода в обратке дает повышенную нагрузку на котел и расход топлива. Поступление чересчур горячей воды означает, что она течет слишком быстро и не успевает передать тепло отопительным приборам.

Ведущий европейский бренд Grundfos (Грундфос) предлагает циркуляционные насосы последнего поколения Alpfa3, умеющие самостоятельно выбирать производительность в зависимости от нагрузки и таким способом адаптировать работу под меняющиеся условия. С их помощью можно даже балансировать систему отопления, о чем расскажет наш эксперт в очередном видео:

Заключение

Теперь вы знаете, как правильно выполнить установку циркуляционного насоса в систему водяного отопления и его подключение к электросети загородного дома. Это убережет вас от совершения разного рода ошибок, ведущих к мелким и крупным неприятностям. Опять же, вы сможете выполнить монтаж и обвязку агрегата своими руками. Единственная трудность – врезать его на участке стального трубопровода. Но и тут есть выход: отыщите комплект лерок для ручной нарезки трубной резьбы, вырежьте кусок трубы болгаркой и смонтируйте насосный узел.

Где обычно рекомендуют устанавливать насос?

Часто в интернете можно встретить информацию о том, что насос лучше ставить на обратку и конечно, этому есть определенные объяснения:

• Если поставить насос на подаче, то насос быстрее выйдет из строя, потому что тут температура выше, а если поставить на обратке, то агрегат прослужит много лет;
• На подаче плотность воды меньше и ее трудно качать;
• Давление в обратке выше, а соответственно насосу работать легче.

Но все выше приведенные доводы считаются не совсем правильными и мы разберемся почему.

• Во-первых, допустимая температура для насосов является +110 — +115 градусов, но в отопительной системе, обычно температура достигает 80 ^о и в редких случаях 90^о. Поэтому здесь никак не влияет момент куда установить насос на обратку или на подачу.
• Плотность воды также не влияет, потому что разница между этим параметром при температуре 50^о и 80^о настолько мала, что она никак не скажется на работе агрегата.
• Разница давлений, между значением в теплоносители и магистрали также очень маленькая, что и не имеет смысла ее высчитывать.

Исходя отсюда делаем единственный вывод, что устанавливать циркуляционные насосы можно как на подаче, так и на обратке. И где он будет установлен никак не отразиться на его работе и долговечности.  Главным условием, которое должно соблюдаться при установке котла — это удобство обслуживания.

Как правильно должен быть установлен насос?

При установке насоса главное все сделать правильно. Важно чтобы ротор стоял горизонтально. На сегодняшний день современные насосы выпускаются с мокрым ротором, через который омываются поверхности, которые трутся. Клемная коробка, которая установлена на роторе должна располагаться сверху или сбоку. Не допустимо ее располагать снизу потому что не удобно будет ее обслуживать, и в случае прорыва может затопить. Как уже выяснили ранее, то совершенно не важно на подаче или обратке будет стоять насос. Важно совсем другое, а именно насос должен располагаться между котлом и радиаторами. Он может быть перед радиаторами или после них, причем потоки будут совершенно одинаковыми. Ни в коем случае нельзя ставить насос по средине системы, потому что будет образовываться потоки пониженного давления.

Это все  общая информация, но что делать если у Вас твердотопливный котел.

Где ставить насос при твердотопливном котле?

Если такой агрегат перегревается, то потушить его мгновенно нельзя, так как заставить гореть дрова быстрее не возможно. Если насос в данной системе смонтирован на подаче, то при закипании котла образуется пар, который попадает в насос с крыльчаткой и происходит следующее:

• Насос не предназначен для перекачки газов, поэтому аппарат перестает работать, скорость течения падает.
• В бак котла начинает поступать мало охлажденной жидкости, поэтому возникает перегрев, количество пара стремительно растет.
• Когда большое количество пара попадает в крыльчатку, то движение в системе останавливается. Данная ситуация аварийная, срабатывает предохранительный клапан, который выбрасывает пар прямо в помещение.
• Если же дрова в этом случае не потушить, то возможно, что клапан не сможет справиться с давлением и произойдет взрыв.

Если насос установлен на обратке, то:

• Он не при какой сложившейся ситуации не встретит пар;
• И даже если пар попадает в систему, то он проталкивается в радиатор, где превращается снова в жидкость.

Причем разница возможного взрыва в обоих случаях составляет 25 минут, этого времени вполне достаточно, чтобы подойти к котлу, потушить там дрова и не допустить взрыва.

Поэтому в котлах твердотопливных, особенно в которых мало автоматики или вообще отсутствует, нужна ставить насос на обратку. Причем правильно, чтобы было установлено в следующей последовательности: кран —  грязевик — насос —  кран. Если система гибридная, она вполне может работать самотеком, но когда так не справляется устанавливают насос. В этой разветвляющей системе важно установить кран. Но самой распространенной ошибкой, которую допускают все — это установка обратного клапана. Устанавливать его ни в коем случае нельзя, потому что он спровоцирует остановку самотека. Кран можно открывать, когда система работает самотеком и закрывать, когда включается насос.

Очень важно отнести к системе отопления с особой внимательностью, ведь от этого зависит не только тепло в доме, но его безопасность. Поэтому при самостоятельной установке обязательно следовать инструкции без каких — либо отклонений. Ну, а если сомневаетесь в своих возможностях, то лучше обратиться к профессионалам, которые выполнят все правильно и грамотно.

Читайте так же:

Одним из основных видов оборудования, которое применяется в отопительной системе частного дома, считается циркуляционный насос. Этот прибор позволяет более эффективно транспортировать теплоноситель по системе, что будет способствовать равномерному прогреву помещений. В нашей статье опишем, зачем нужен дополнительный насос в системе отопления дома, ознакомимся со схемой и местом его установки, использованием в системе Тёплый пол.

Содержание

Нужен ли, и в каких случаях

Многих владельцев загородной недвижимости, а особенно двухэтажных домов, интересует вопрос об установке дополнительного циркуляционного насоса в систему отопления. К такому выводу они приходят после неравномерного прогрева радиаторов в помещениях при условии, что котёл имеет достаточную мощность. Если разница температуры котла и теплоносителя в трубопроводах превышает 20 градусов, то необходимо будет удалить воздушные пробки или поставить имеющейся насос на повышенную скорость.

Установка дополнительного насосного оборудования необходима в следующих случаях:

• При добавлении дополнительного контура в отопительную систему, а особенно, когда длина труб превышает 80 метров;
• Для равномерного перемещения теплоносителя в трубопроводах.

Важно! При неправильных расчётах отопительной системы установка дополнительного оборудования приведёт к снижению эффективности функционирования отопления.

Дополнительный насос в отопительной системе может и не понадобиться, если она сбалансирована при помощи балансировочно-регулировочных клапанов, поэтому перед покупкой дополнительного оборудования спустите воздух с батарей и долейте воды в систему. Если всё работает нормально, то в установке дополнительного насоса нет смысла.

Гидравлический разделитель

Если есть необходимость в установке дополнительного насоса, то в такую отопительную систему в обязательном порядке должен быть включён ещё один прибор – гидроразделитель. В перечне используемых терминов гидравлический разделитель могут ещё называть анулоидом или гидрострелкой.

Подобные устройства рекомендовано использовать в отопительных системах, где нагрев теплоносителя проводится при помощи котлов длительного горения. Дело в том, что рассматриваемые отопительные приборы могут работать в нескольких фазах (розжиг топлива, процесс горения и затухание) причём у каждой из таких фаз необходимо поддерживать определённый режим горения.

Установка гидравлической стрелки в систему отопления позволяет создать некий баланс в работе тепла и прогреве системы. Сам анулоид выполнен в виде трубы с четырьмя отходящими патрубками. К основным функциям такого прибора относятся:

• Автоматический отвод накопившегося воздуха;
• Улавливание частиц шлама (работает как грязеуловитель).

Обратите внимание! Из указанных характеристик можно понять, что гидравлический разделитель считается важным прибором отопительной системы, поэтому его нужно устанавливать в обязательном порядке при наличии насоса.

Отопление в частном доме выполняет множество функций, которые должны реализоваться независимо от расхода теплоносителя при возможных перепадах давления в трубопроводах. Добиться эффективной работы системы довольно таки сложно, ведь жидкость поступает в контуры трубопроводов из одного источника тепловой энергии — котла, что в конечном итоге приведёт к разбалансировке отопления. Для предотвращения подобных ситуаций и служит гидравлический разделитель, он выполняет функцию развязки.

Где ставить

В автономной отопительной системе частного дома рекомендовано устанавливать циркуляционные насосы с мокрым ротором, которые вращаются без использования специальных смазочных материалов. Охладителем и смазочным элементом здесь выступает теплоноситель. При монтаже подобного прибора необходимо учитывать следующие правила:

• Вал насоса должен находиться в горизонтальном положении по отношению к поверхности пола;
• Движение потока воды в системе должно совпадать с направлением стрелки на приборе;
• Для предотвращения попадания жидкости на клеммы насоса, коробка должна устанавливаться на верхней или боковой части оборудования.

По мнению некоторых пользователей, насос лучше устанавливать на обратном трубопроводе. Здесь температура теплоносителя минимальна, что повысит срок эксплуатации прибора, но не все эксперты согласны с этим утверждением. Дело в том, что насос рассчитан на эксплуатацию в среде теплоносителя, температура которого может достигать 110 градусов.

Обратите внимание! Единственным требованием к установке насоса считается удобство его обслуживания, то есть такой прибор можно монтировать между котлом и радиаторами отопления на прямом или обратном трубопроводе. Между батареями устанавливать подкачивающее оборудование нельзя.

Схема установки

На практике применяются две схемы установки циркуляционного насоса в однотрубной и двухтрубной системе отопления. Перед проведением монтажных работ необходимо внимательно изучить прилагаемую инструкцию. На подготовительной стадии работ сливают воду с системы и очищают трубы от загрязнений методом дополнительной прокачки жидкости. Насос устанавливают по прилагаемой схеме, затем заливают в контур теплоноситель и включают агрегат.

Как мы уже говорили, насос лучше всего устанавливать на обратке при помощи отвода или как его ещё называют, байпаса. Такое приспособление необходимо для перекрытия воды и замены насоса в случае поломки. Диаметр отводной трубы должен быть меньше, чем у центрального трубопровода.

На каждом из краёв байпаса перед входом и после выхода из насоса устанавливают краны для аварийного перекрытия теплоносителя. На центральной магистрали устанавливают ещё один кран для направления потока жидкости через насос. Перед входом в подкачивающее оборудование закрепляют специальный фильтр, который будет скапливать вредные частицы, находящиеся в воде.

С тёплым полом

Обратите внимание! В системе «Тёплый пол» циркуляционный насос устанавливают в горизонтальном положении после смесительного узла на участке подающего трубопровода. В некоторых схемах разводки устанавливают по несколько таких приборов, каждый из которых будет перекачивать жидкость в пределах одного этажа.

Во время заполнения системы теплоносителем не всегда есть возможность избавиться от присутствующего здесь воздуха. Скопившиеся газы часто блокируют перемещение жидкости, при этом не каждый из коллекторов может использоваться в качестве спускного клапана. Для решения подобной проблемы в циркуляционном насосе есть специальный выпускной вентиль, выполненный в виде диска.

Для спускания скопившихся газов нужно провернуть эту деталь отвёрткой против движения часовой стрелки. После подачи воды со щели, диск закручивают и опять запускают насос. Подобную процедуру повторяют несколько раз подряд.



Циркуляционный насос отопления — нужен или нет?

Довольно часто случается, что старая отопительная система, работающая на принципе естественной циркуляции теплоносителя —  воды, перестает справляться с обогревом  дома. Иногда, отопительная система изначально спроектирована неправильно и требует намного больше топлива (газ, уголь, дрова и т.д.). Возможно Вы этого и не замечали, но сравнив затраты топлива на обогрев похожего дома у соседа — понимаете, что «где то что-то у Вас неправильно». Можно ли увеличить КПД существующей отопительной системы без больших затрат. В большинстве случаев — да.

Одной из причин уменьшения КПД отопительной системы может быть постепенное изменение схемы отопления в результате ремонтных работ и переделок, а также обрастание внутренних стенок ржавчиной и накипью. В результате происходит уменьшение диаметров труб и повышение шероховатости внутренних стенок, что приводит к увеличению гидравлического сопротивления отопительной системы и пропаданию циркуляции в ней полностью, или на некоторых участках. Система с естественной циркуляции должна иметь уклон по всей длине магистрали. Уклон этот может измениться уже через год-два после постройки дома в результате  просадки фундамента.

Радикальное средство лечения такой отопительной системы – полная переделка. Но это не всегда возможно, более того, сопряжено со значительными затратами и последующим восстановительным ремонтом помещения.

Другой способ — ограничиться минимальным хирургическим вмешательством – врезкой циркуляционного насоса.

Современные циркуляционные насосы для небольших частных домов недороги, надежны, бесшумны и экономичны, поэтому установить насос в отопительную систему стоит и в профилактических целях, для оживления старой гравитационной отопительной системы с естественной циркуляцией и придания ей жизнеспособности и второй молодости.

Почти всегда, после установки насоса в систему отопления, Вы получите прирост КПД котла. Кроме того помещение нагревается в несколько раз быстрее и равномерно. Особенно ощутимо в межсезонье, когда котел включается не постоянно а по необходимости. Все помещения будут прогреваться быстро и равномерно. Все это экономит затраты топлива и довольно существенно.

Основные  преимущества установки циркуляционного насоса в систему отопления

• увеличение КПД системы;
• быстрое прогревание воздуха во всех помещениях, увеличение отапливаемой площади;
• выравнивание температурных показателей в трубопроводе;
• исключение завоздушенности труб;
• уменьшенный расход топлива;
• возможность установки полотенцесушителей, термостатов;
• применение труб малого диаметра;
• небольшая стоимость оборудования и установки.

Циркуляционный насос – это возможность быстро повысить качество обогрева дома без демонтажа всей системы и больших финансовых трат.

Установка насоса в систему отопления частного дома оправдана как при создании новой, так и при модификации уже существующей системы отопления. Системы отопления с принудительной циркуляцией теплоносителя, обеспечивают более быстрый и равномерный прогрев всех участков водяного контура, независимо от удаленности от водогрейного агрегата.

Куда  установить циркуляционный насос?

Если у Вас твердотопливный котел, то, при врезке насоса в существующую систему, устанавливать его лучше всего на обратку, рядом с котлом, чтобы на него не оказывала отрицательное влияние слишком большая температура воды в подаче из котла, разожженного на полную мощность. Чтобы сохранить способность работы котла без циркуляционного насоса, устанавливать насос желательно по  байпасной схеме –  это обводной участок  магистрали, предусматривающий возможность переключения отопительной системы на естественную циркуляцию, в обход насоса.

Байпасный узел можно изготовить самому, или приобрести готовый, они часто  имеются в продаже на рынках, полукустарного изготовления. Не бойтесь, что он не подойдет к купленному Вами насосу. Достаточно измерить установочный размер разрыва байпасного узла, между шаровым краном и фильтром, предназначенный для установки насоса.  Он должен составлять 180 миллиметров.

Стандартный размер циркуляционного насоса составляет ровно 180 миллиметров. Существуют и короткие версии, 130 миллиметров, предназначенные для установки в насосные блоки быстрого монтажа, но в обычной розничной сети такие насосы практически не встречаются.

Важно! При использовании байпасной схемы для установки насоса, отвод на расширительный бак и предохранительный клапан ОБЯЗАТЕЛЬНО врезайте до или после вентилей, отсекающих насосный или байпасный участок. Расширительный бак и предохранительный клапан не должны оказаться отсечены от отопительной системы при любой схеме работы, насосной или естественной!

Что необходимо сделать перед установкой насоса в систему отопления?

Итак, как Вы помните, у вас старая отопительная система, полная шлама и ржавчины, который необходимо по возможности удалить. В большинстве случаев доступна только элементарная промывка. Просто слить воду из системы недостаточно, так как ее слив осуществляется через сливной кран небольшого диаметра. При этом вода по системе двигается очень медленно, потому что основные диаметры трубопроводов гораздо больше диаметра сливного крана и весь шлам и ржавчина спокойно оседают в трубе.

Поэтому, когда вы вскрыли обратный трубопровод,  вырезав участок под установку насоса, промойте систему, подключив ее к водопроводу через  шланги. Постарайтесь обеспечить максимальный проток через отопительную систему, с максимально возможным напором. Хорошего скоростного потока в трубах большого диаметра Вам все равно создать не удастся, так что потратьте на промывку чуть большее время, чем хотелось бы, пусть вытечет максимально возможное количество шлама и ржавчины.

Как выбрать циркуляционный насос для установки в отопительную систему с естественной циркуляцией?

Важный момент, которому необходимо уделить некоторое внимание. При конструировании новых систем насосы подбирают, отталкиваясь от общей тепловой мощности отопительной системы, определяют необходимый для такой мощности общий проток (расход) теплоносителя через систему и к нему приравнивают необходимую производительность циркуляционного насоса.

Далее рассчитывают общее гидравлическое сопротивление отопительной системы и вычисляют необходимый напор циркуляционного насоса. Полные расчеты сложны и для небольшого частного дома не нужны.  Для небольших домов (да и для больших тоже) существует  упрощенные и доступные даже для полностью неподготовленных людей методики расчета. В интернете довольно много методик — выбирайте какая вам больше нравится и рассчитайте параметры для выбора насоса.Тепловую мощность уже существующей отопительной системы определить еще проще – посмотрите ее на шильдике  отопительного котла.

 Для зданий, относительно небольшой площади, существует методика расчета насоса без формул. Самостоятельно подобрать мощность циркуляционного насоса можно следующим образом:

• По производительности котла. Расчет циркуляционного насоса для системы отопления частного дома выполняют, принимая во внимание, что 1 кВт мощности водогрейного оборудования соответствует коэффициенту пропускной способности равной 1 л/мин. Соответственно, для котла на 25 кВт, потребуется установить насос с показателем от 1500 л/час.

Основные паспортные показатели циркуляционного насоса — производительность, напор и расход. В первую очередь, должен интересовать расход, он определяется по формуле:

Q= N/(t2-t1)

N – мощность теплогенераторной установки. Если нет шильдика, очень и очень приближённо можно взять за основу усреднённые данные потребности в тепловой энергии на отопление — 0,1 кВт/м2, помноженное на отапливаемую площадь в м2.t1 – температура теплоносителя на входе (обратка), в среднем 65 ºСt2 – расчётная температура теплоносителя на выходе (подача), для обычных систем в среднем 90 ºС.

Напор насоса приближённо определяют, исходя из показателя 100 Вт мощности на квадратный метр площади.

Осталось учесть еще один важный момент – особенность установки насоса в систему с естественной циркуляцией.

Для системы с принудительной, насосной циркуляцией у Вашей старой системы очень толстые трубы. При конструировании новых отопительных систем, диаметр труб выбирают таким, чтобы скорость потока в них была в диапазоне от 0,4 до 1,5 метров в секунду. При меньшей скорости из системы не будет удаляться воздух и воздушные пузыри так и останутся висеть в трубах, при большей скорости потока возможно гудение труб и ускоренный износ элементов отопительной системы. Большая скорость с гудением в трубах Вам не грозит, а вот очень маленькая, с плохо удаляющимся из системы воздухом вполне вероятна.

Но не все так плохо. У Вас ведь система с хоть и плохой, но естественной циркуляцией и система промыта! Поэтому подбирать насос исходя из диаметра труб нет никакой необходимости, просто возьмите модель насоса на одну ступеньку выше в номенклатуре.

• Главная
• Записки сантехника
• Как установить насос РІ старую систему отопления

Как установить насос в старую систему отопления

 Установка циркуляционного насоса в существующую систему отопления с естественной циркуляцией.

Старая отопительная система с естественной циркуляцией.

Куда  установить циркуляционный насос?

Внимание!

Что необходимо сделать перед установкой насоса?

Как выбрать циркуляционный насос для установки в отопительную систему с естественной циркуляцией?

В

Зачастую случается, что старая отопительная система, работающая на принципе гравитационного перемещения нагревающейся и охлаждающейся воды – естественной циркуляции – перестает справляться с обогревом частного дома.

Происходить это может по разным причинам, но две основных из них  это постепенное изменение первоначальной системы отопления в результате ремонтных работ и переделок, а также обрастание внутренних стенок ржавчиной и накипью. В результате происходит уменьшение диаметров труб и повышение шероховатости внутренних стенок, что приводит к увеличению гидравлического сопротивления отопительной системы и пропаданию циркуляции в ней полностью, или на некоторых участках.

Радикальное средство лечения такой отопительной системы – полная переделка. Но это не всегда возможно, более того, сопряжено со значительными затратами и последующим восстановительным ремонтом помещения.

Поэтому лечение можно ограничить минимальным хирургическим вмешательством – врезкой циркуляционного насоса.

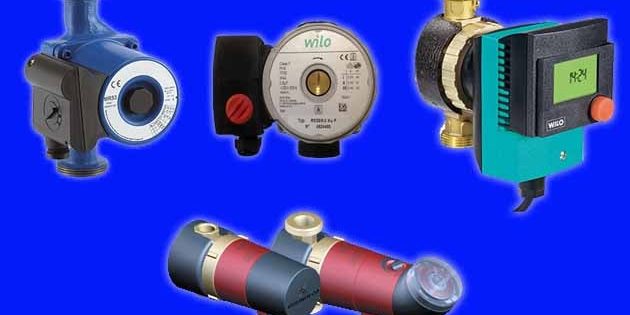

Современные насосы для небольших частных домов недороги, надежны, бесшумны и экономичны, поэтому установить насос в отопительную систему стоит и в профилактических целях, для оживления старой гравитационной отопительной системы и придания ей бодрости и второй молодости.

Рсходящее условие, которое надо принять – Сѓ Вас старая отопительная система СЃ естественной циркуляцией, заросшая шламом, ржавчиной Рё накипью.

Ржавчина в системе образуется от контакта системы с воздухом, так как системы с естественной циркуляцией чаще всего оборудованы открытым расширительным баком, установленным на чердаке, вечно парящим, контактирующим с воздухом, выбрасывающим тепло на ветер и впускающим воздух в отопительную систему.

Этот ужас необходимо ликвидировать, заменив на закрытый мембранный расширительный бак. Заменой расширительного бака Вы устраните дальнейшую коррозию трубопроводов отопительной системы и получите дополнительный бонус – экономию топлива. Потому что закрытый расширительный бак имеет гораздо меньшие теплопотери, за счет меньших размеров и установки не на холодном чердаке, а в любом удобном месте.

Устанавливать расширительный бак желательно рядом с котлом, проводить  эту процедуру одновременно с установкой циркуляционного насоса, используя одну общую врезку в отопительную систему. При установке закрытого расширительного бака обязательно устанавливается и предохранительный клапан, предназначенный для сброса аварийного давления из отопительной системы, в случае ее перегрева.

Куда  установить циркуляционный насос?

Если у Вас твердотопливный котел, то, при врезке насоса в существующую систему, устанавливать его лучше на обратку, рядом с котлом, чтобы на него не оказывала отрицательное влияние слишком большая температура воды в подаче из котла, разожженного на полную мощность. Чтобы сохранить способность работы котла без циркуляционного насоса, устанавливать насос необходимо на байпас – обводной участок – предусмотрев возможность переключения схемы отопительной системы на естественную циркуляцию.

Байпасный узел можно изготовить самому, или приобрести готовый, они часто  имеются в продаже на строительных рынках, полукустарного изготовления. Не бойтесь, что он не подойдет к купленному Вами насосу, вам достаточно промерить установочный размер разрыва байпасного узла, ежду шаровым краном и грязевиком, предназначенный для установки насоса.  Он должен составлять 180 миллиметров.

 Рне важно, какой циркуляционный насос Вы решили купить, Grundfos, Wilo, DAB, или их китайские реплики, стандартный размер его все равно будет ровно 180 миллиметров. Существуют и короткие версии, 130 миллиметров, предназначенные для установки в насосные блоки быстрого монтажа, но в обычной розничной сети такие насосы практически не встречаются.

Внимание!

При использовании байпасного обвода для установки насоса, отвод на расширительный бак и предохранительный клапан ОБЯЗАТЕЛЬНО врезайте до или после вентилей, отсекающих насосный или байпасный участок. Расширительный бак и предохранительный клапан не должны оказаться отсечены от отопительной системы при любой схеме работы, насосной или естественной!

Что необходимо сделать перед установкой насоса?

Ртак, как Р’С‹ помните, Сѓ вас старая отопительная система, полная шлама Рё ржавчины, который необходимо РїРѕ возможности удалить. Р’ большинстве случаев доступна только элементарная промывка. Просто слить РІРѕРґСѓ РёР· системы недостаточно, так как ее слив осуществляется через сливной кран небольшого диаметра. РџСЂРё этом РІРѕРґР° РїРѕ системе двигается очень медленно, потому что основные диаметры трубопроводов гораздо больше диаметра сливного крана Рё весь шлам Рё ржавчина СЃРїРѕРєРѕР№РЅРѕ оседают РІ трубе.

Поэтому, когда вы вскрыли обратный трубопровод,  вырезав участок под установку насоса, промойте систему, подключив ее к водопроводу через  шланги. Постарайтесь обеспечить максимальный проток через отопительную систему, с максимально возможным напором. Хорошего скоростного потока в трубах большого диаметра Вам все равно создать не удастся, так что потратьте на промывку чуть большее время, чем хотелось бы, пусть вытечет максимально возможное количество шлама и ржавчины.

Как выбрать циркуляционный насос для установки в отопительную систему с естественной циркуляцией?

Важный момент, которому необходимо уделить некоторое внимание. При конструировании новых систем насосы подбирают, отталкиваясь от общей тепловой мощности отопительной системы, определяют необходимый для такой мощности общий проток (расход) теплоносителя через систему и к нему приравнивают необходимую производительность циркуляционного насоса.

Далее рассчитывают общее гидравлическое сопротивление отопительной системы и вычисляют необходимый напор циркуляционного насоса. Полные расчеты сложны и для небольшого частного дома не нужны.  Для небольших домов (да и для больших, честно сказать) существует  упрощенная и доступная даже для полностью неподготовленных людей методика расчета, познакомиться с которой можно по этой ссылке.

Вам, с уже существующей отопительной системой, необходимую тепловую мощность определить очень просто – спишите ее с шильдика Вашего отопительного котла и подбирайте насос по методике, ссылка на которую приведена выше.

Подобрали?

Теперь стоп, подбор еще не закончен, осталось учесть важный момент – особенность установки насоса в систему с естественной циркуляцией.

Для системы с принудительной, насосной циркуляцией у Вашей системы очень толстые трубы. При конструировании новых отопительных систем, диаметр труб выбирают таким, чтобы скорость потока в них была в диапазоне от 0,4 до 1,5 метров в секунду. При меньшей скорости из системы не будет удаляться воздух и воздушные пузыри так и останутся висеть в трубах, при большей скорости потока возможно гудение труб и ускоренный износ элементов отопительной системы. Большая скорость с гудением в трубах Вам не грозит, а вот очень маленькая, с плохо удаляющимся из системы воздухом вполне вероятна.

Но не все так плохо. У Вас ведь система с хоть и плохой, но естественной циркуляцией и система промыта! Поэтому подбирать насос исходя из диаметра труб нет никакой необходимости, просто возьмите модель насоса на одну ступеньку выше в номенклатуре.

В Р, РІ заключение, небольшой аттракцион волшебства, телепатии Рё ясновидения. Скорее всего, Вам вполне подойдет РІРѕС‚ этот насос — DAB VA 55/180 РҐ DAB

 Удачной установки насоса и теплого Вам дома!

 Дягилев Р.Р.

К началу статьи

Купить циркуляционные насосы DAB в Новосибирске

Используемые источники:

• https://otivent.com/ustanovka-cirkuljacionnogo-nasosa
• https://eurosantehnik.ru/nasos-na-podachu-ili-obratku.html
• https://udobnovdome.ru/dopolnitelnyj-nasos-v-sisteme-otoplenija/
• https://bazila.net/stroyka-i-remont/tsirkulyatsionnyj-nasos-otopleniya-nuzhen-ili-net.html
• https://www.teplomir-nsk.ru/informatsiya/62-kak-ustanovit-nasos-v-staruyu-sistemu-otopleniya
