Отопление нельзя отнести к простейшим устройствам. Его работа основана на различных физических законах, в системе используются разнообразные по функциональному назначению приборы и механизмы, и для получения нужного результата необходимо обеспечить их согласование между собой. Одной из особенностей работы водяного обогрева является такой эффект, как гидроудар в системе отопления – резкое, пусть и кратковременное, повышение давления в системе.
Резкие манипуляции с запорной арматурой – открытие или закрытие – приводят к мгновенному изменению давления в зоне устройства. При закрытии повышается давление на арматуру и ее соединительные элементы. При этом часто повреждаются уплотнения резьбовых соединений, межфланцевые прокладки, а при высоком давлении – элементы запорного устройства. При быстром открытии в зоне за арматурой имеется область низкого давления. Жидкость мгновенно устремляется в нее, приобретая большую скорость. В этом случае разрушению подвержены элементы, расположенные после арматуры. Особенно подвержены гидроударам участки с большим гидравлическим сопротивлением – изгибы трубопроводов, отопительные приборы (радиаторы, конвекторы и так далее).
Гидравлические удары происходят от попадания пара в воду. Поскольку опасное паровое отопление давно не применяют в жилых помещениях, значит, смею предположить, что Вам бояться нечего. Однако, в любом случае, разумнее перекрыть сначала поступление воды в батарею, а уж потом выход ее из батареи. Ну ни к чему держать высокое давление в собственной батарее, целостность которой как раз от давления и зависит.
Как открыть кран (вентиль) в батарее отопления?
Делается это для подачи максимально возможного количества теплоносителя с целью обеспечения помещения теплом. Для регулировки механизма требуется повернуть рукоятку параллельно его собственной оси и трубе. Для удобства на корпусе крана присутствуют выступы, указывающие ограничения по степени его открытия. Выполняется это против часовой стрелки.
Как закрыть кран (вентиль) в батарее отопления?
При этом действии полностью прекращается циркуляция теплоносителя. Требуется это делать в том случае, когда возникает необходимость снизить температуру радиатора до минимума, например, летом. Рукоятка прибора в положении «перекрыто» должна образовывать с его осью и трубопроводом угол в 90 градусов. В соответствии с выступами движение ручки для остановки циркуляции жидкости должно выполняться по часовой стрелке.
В каком порядке необходимо открывать и закрывать краны (вентили) в батареях?
На батарее два крана. Говорят, что если закрывать их в неправильном порядке — может быть гидравлический удар.
Для поступления тепла, в первую очередь необходимо спустить воздух из радиатора, поэтому для начала открываем кран Маевского(спускник) и освобождаем место для дальнейшего поступления пара(воды).
- При запуске радиатора отопления сначала нужно спустить с батареи воздух.
- Поэтому сначала открываем воздушный клапан, затем кран на открытие.
- После того, как из батареи через воздушный клапан пойдет вода, это будет означать, что воздух спущен.
- Открываем оба крана на всю, система начнёт работать (вода циркулировать).
Содержание
Как отрегулировать температуру в квартире
- Если в квартире часто бывает жарко до такой степени, что возникает желание перекрыть батареи отопления, рассмотрите возможность установки на радиаторы регуляторов температуры. Если у батареи есть байпас, можно поставить на входе в батарею термостат, который будет регулировать температуру в помещении.
- Если байпаса нет, устанавливать регулирующие устройства запрещено, поскольку при наличии таких устройств вы будете задавать температуру не только у себя в квартире, но и у всех соседей по стояку. В этом случае можно заменить батарею отопления и установить байпас.
Для перекрытия отопительного прибора необходимо наличие шаровых кранов
У тех, кто живет в домах с центральным отоплением, вопросы на тему как перекрыть батарею отопления обычно возникают в двух случаях:
- если на улице установилась теплая погода, а центральное отопление еще не отключили, так как официально отопительный сезон не завершен;
- при необходимости заменить, отремонтировать или покрасить радиатор, отремонтировать стену за батареей.
При этом следует принять во внимание такой момент: внутри батареи постоянно находится теплоноситель. Его сливают только в случае проведения ремонтных работ в системе
Это связано с тем, что основная часть приборов отопления, установленных в домах старой постройки, а также внутридомовая разводка выполнены из стали.
Жидкость внутри батареи отопления содержит определенное количество кислорода в растворенной форме, который со временем полностью вступает в реакцию с металлом, вследствие чего коррозия прекращается.
Нельзя на долгий срок оставлять систему или отдельный отопительный прибор незаполненным — на внутренней поверхности стальной или чугунной батареи остается влага, которая долго не испаряется в замкнутом пространстве.Это существенно ускоряет процессы коррозии. Таким образом, теплоноситель сливается лишь в исключительных случаях.
Если нужно перекрыть и снять радиатор
Работы, связанные со снятием радиатора, оптимально проводить после окончания отопительного сезона. Если работы необходимо провести в отопительный сезон, нужно учесть ряд нюансов. Если у вас однотрубная система отопления и вертикальная разводка, снять батарею можно только в том случае, если имеется байпас.
Такую систему можно определить по трубам, одна из которых идет с потолка и соединяется с радиатором, а другая выходит из радиатора и исчезает в полу. Байпас представляет собой перемычку, соединяющую входящую и выходящую трубы. Это труба примерно того же или чуть меньшего диаметра, чем основные трубы. Принцип действия байпаса следующий: если радиатор отключен, вода начинает идти по стояку, проходя через байпас, не проходя через батарею. В этом случае стояк работает, отопление в соседних квартирах не выключается.
Если система двухтрубная, при наличии кранов достаточно их закрыть, после чего можно снимать батарею.
Помните, что батарея всегда наполнена водой
Батарея наполнена жидкостью в течение всего года. Слив воды производится только на непродолжительное время в процессе централизованных ремонтных работ. Поэтому, если планируется замена батареи, просто отключить ее недостаточно – необходимо слить воду. Почему система постоянно заполнена теплоносителем? Крайне нежелательно, чтобы кислород попадал в систему отопления. Когда вода сливается, ее место занимает воздух с водяными парами. Это ведет к активному окислению – то есть появлению ржавчины на поверхности стальных и биметаллических батарей. Растворенный же в теплоносителе кислород не разрушает металл, т.е. не приводит к коррозии. Поэтому, чтобы система отопления прослужила долго, она всегда заполнена.
Необходимость отключения
Прежде чем перейти к схеме отключения батареи от стояка во многоквартирном доме, предлагаем рассмотреть базовые причины, которые могут спровоцировать сбой в работе отопительной системы.
Приводим список наиболее вероятных причин отключения батареи:
- аварийная ситуация, которая грозит затоплением вашей и соседской квартиры горячим теплоносителем;
- покраска радиаторов в холодное время года, когда отопление уже включено;
- если возникла необходимость сменить радиатор, либо промыть его;
- зимой батареи слишком горячие, и вы хотите понизить температуру в помещении.
В некоторых квартирах жильцы практикуют перекрытие батарей в летнее время без слива теплоносителя, чтобы уберечь радиаторы от засоров в период осеннего включения системы отопления. В это время вода по трубам зачастую идет с фрагментами ржавчины. Как правильно это делать, мы расскажем в одном из разделов этой статьи.
Что требуется для перекрытия приборов отопления
Если жарко в квартире или надо отсоединить радиатор без вызова сантехника для перекрытия всего отопительного стояка в подъезде, важно, чтобы:
- Между трубой подачи и обраткой имелась вертикальная перемычка – байпас, именно по нему будет проходить поток теплоносителя, не попадая в установленную батарею после того, как вы ее перекроете. Отсутствие байпаса автоматически означает, что вы перекрываете поток для всего стояка.
- На трубах подачи и обратки между байпасом и радиатором отопления должны быть установлены шаровые краны с американками. Именно они дают возможность выполнить отключение.
- В идеале на входе в радиатор устанавливается воздушный клапан.
Исходя из вышесказанного, если нет байпаса, но установлены шаровые краны, батарею можно самостоятельно демонтировать для ремонта или замены, но только не в отопительный период.
Байпас (перемычка) монтируется параллельно радиатору и обычно представляет собой трубу, диаметр которой равен диаметру труб подводки или на шаг меньше. Если вы планируете перекрывать батареи после отопительного сезона или устанавливаете радиатор с терморегулятором, обязательно позаботьтесь о монтаже байпаса. Иначе своими действиями вы понизите температуру теплоносителя и у соседей.
Можно ли выполнить отключение, перекрыв оба крана?
Представим, что вы закрыли оба крана в тот период, когда теплоноситель в системе еще горячий.
- При остывании воды в батарее ее объем уменьшится;
- Это приведет к образованию вакуума в замкнутом пространстве радиатора;
- В результате образовавшегося давления батарея деформируется или потеряет герметичность, потребуется его замена.
Итак, в поисках ответа на вопрос как перекрыть батарею, если в квартире стало жарко, вы уже знаете, что этого ни в коем случае нельзя делать путем закрытия обоих кранов! Теперь осталось разобраться, стоит ли использовать оба крана после отопительного сезона, когда теплоноситель уже остыл.
Как мы уже знаем, центральная отопительная система круглый год стоит заполненной. На отдельных участках теплоноситель сливают, если требуется проведение ремонтных работ, а затем снова заполняют. Таким образом, внутри вашего радиатора находится жидкость.
- В жидкости внутри батареи протекают разнообразные химические процессы, так как теплоноситель не может быть химически чистым;
- В результате этих процессов происходит газообразование;
- Так как у газов нет возможности выхода, из-за повышенного давления радиатор может разгерметизироваться.
Таким образом, если на батарее не установлен воздухоотводчик (кран Маевского), перекрывать оба запорных крана категорически не рекомендуется, даже если температура теплоносителя комнатная.
Принцип регулировки температуры радиаторов отопления
Контролируется работа крана с помощью рукоятки, зафиксированной к шару штоком.

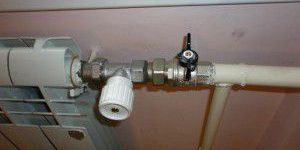

Фото 1. Устройство шарового крана для регулировки температуры в радиаторе отопления. Стрелками показаны части изделия.
Как открыть кран
Как закрыть
При этом действии полностью прекращается циркуляция теплоносителя. Требуется это делать в том случае, когда возникает необходимость снизить температуру радиатора до минимума, например, летом.
Каким образом повернуть заклинивший кран на батарее, отрегулировать его
Под ручкой располагается верх штока
Чтобы избежать в дальнейшем неприятных последствий в виде поломки крана, не стоит использовать устройство, изготовленное из силумина, с толщиной стенок его патрубков менее 2,8 мм
При этом стоит обращать внимание на продукцию с высоким уровнем качества, изготовленную европейскими или турецкими фирмами-изготовителями
Как правильно перекрыть батарею
Ответ на вопрос, как отключить батарею отопления, предельно прост – достаточно закрыть один кран, оставив второй открытым. Но какой кран перекрывать?
Как мы понимаем, вода в стояк отопления подается снизу.
- Верхний кран закрыт, а нижний открыт. Если будут выполняться ремонтные работы у соседей снизу или в подвале, или на ветке, питающей дом, теплоноситель сольют, и ваш радиатор будет опустошен. Если он стальной или чугунный, это спровоцирует коррозию.
- Нижний кран закрыт, а верхний открыт. Независимо от любых ремонтов радиатор будет заполнен.
Итак, мы узнали, как перекрывать батарею на летний сезон: для этого закройте только нижний шаровой кран.
При наступлении холодов следите за объявлениями на подъезде о начале отопительного сезона. После чего перекройте оба шаровых крана, чтобы в радиатор не попал мусор – пусть он весь пройдет через байпас. Разрыв батареи при закрытых кранах в этом случае вам не грозит – за один-два дня внутри радиатора не сможет образоваться достаточное для этого давление. Квартира за это время тоже не успеет промерзнуть, тем более, небольшой подогрев помещения будет от стояка.
Как включить батарею отопления? В этом нет ничего сложного – просто откройте оба шаровых крана, и теплоноситель начнет нормальную циркуляцию через включенный радиатор.
Заключение
- шаровые краны;
- байпас;
- воздухоотводчик.
Работа по установке байпаса и шаровых кранов должна быть выполнена профессионалами с привлечением сантехника, который перекроет воду в стояке. Учтите, что потребуется сварка и соответствующее оборудование.
- обеспечить сохранность своих батарей от коррозии и загрязнения;
- не страдать от жары при резком потеплении во время отопительного периода;
- обеспечить безопасность при возникновении аварийной ситуации — если радиатор выйдет из строя, его можно будет отключить от системы, при этом соседи не пострадают ни от потопа, ни от отсутствия тепла;
- в любое удобное время самостоятельно заменить старый радиатор на новый;
- снимать батареи для промывки или окраски.
- успешно пользоваться современными радиаторами с терморегулятором, не мешая соседям.
Грамотный подход к организации квартирного отопления – это забота о комфорте и безопасности.
Кран для радиатора позволяет осуществлять контроль над потоком циркулирующего теплоносителя, в том числе над его перекрытием на случай проверки или промывки батарей.
Как же правильно сделать
А правильным будет открыть один кран, а второй закрыть. Я лично всегда открываю верхний кран, а нижний закрываю. Таким образом наличие воды в батарее в течении всего периода: весна — лето — осень — зима будет обеспечено, и вакуум в таком случае не образуется. С батареей все будет в порядке.
Внимание!
Но вот, наступила осень. И мы прочитали объявление о том, что на следующий день должны включить отопление. Какие наши действия? Мы помним, что в момент подачи воды, через трубы пойдет самая ржавчина. Чтобы не засорить батарею перекрываем оба крана! Не переживайте, даже если на следующий день так совпадет, что пообещают заморозки, вода в батарее не успеет остыть за день настолько, что в ней образуется вакуум. Ведь Ваша батарея все же находится в квартире, а не на улице.
Да, к слову, перемычка в эти периоды у Вас всегда должна быть открыта!
Так вот, подали горячую воду. Она побежала через байпас. И прекрасно. Лучше 1-2 дня вообще не включать батарею. Пусть вся ржавчина пройдет мимо Вас!
От байпаса вода в батарее начнет немного нагреваться. Нагрев воды приведет к увеличению давления внутри батареи. Но не пугайтесь. Как раз нагревание не страшно! Опять вспоминаем нашу бутылку из детства. Кто-нибудь пытался ее надуть? Очевидно, что это было гораздо сложнее сделать, чем высосать из нее воздух. Тот же эффект и с батареей. Незначительное повышение давления за счет увеличения температуры никак не может привести к деформации батареи.
У жителей частных домов такой проблемы не существует благодаря автономности
А вот в квартире, где батарея является частью многоуровневой системы и прочно соединяется с соседскими отопительными приборами, важно соблюдать определенные правила. Ведь самостоятельное перекрытие радиатора может привести к неприятным последствиям
Содержание статьи:
Во время профессионального проектирования системы отопления необходимо учитывать три основных фактора: номинальную мощность, схему установки приборов и их регулировку. Для решения последней задачи необходимо использовать специальную арматуру, а также устройства для изменения температурного режима на конкретном участке схемы. Как же правильно выполняется регулировка системы отопления домов и квартир: краны, радиаторы, батареи?
Способы регулировки системы отопления
Отопительная система с регулировочной арматурой
Существует несколько способов изменения характеристик теплоснабжения. Своевременная гидравлическая регулировка системы отопления необходима для стабилизации давления на определенных участках и всей схемы в целом. Температурная корректировка служит инструментом изменения степени нагрева воздуха в конкретном помещении. Чаще всего для этого используется кран для регулировки температуры отопления.
Все вышеперечисленные характеристики во многом зависят от работы котла. Однако для нормализации параметров системы необходима установка дополнительных компонентов. В зависимости от функции они разделяются на следующие виды:
- Температурные. Служат для частичного или полного перекрытия потока теплоносителя в радиаторах или в отдельном контуре. С помощью кранов, терморегулятора или узлов смешивания выполняется регулировка батарей отопления в квартире;
- Давление. Температурная разница между подающей и обратной магистралью может вызвать скачки давления. Это приведет к разбалансировке системы, что ухудшит ее работу. Для устранения этой проблемы монтируют гидрострелки, как делают коллекторную разводку труб.
На практике своевременная регулировка кранов на радиаторах отопления снижает расходы на энергоноситель. Также с помощью регулировочной арматуры можно изменять степень нагрева воздуха в помещении.
Фактические показатели работы отопительной системы должны совпадать с расчетными. Таким образом можно уменьшить количество регулировочных элементов.
Виды регуляторов
Обвязка радиатора отопления
Регулировка отопления в многоквартирном доме или частном коттедже выполняется с помощью специальных устройств. Они устанавливаются на определенных участках системы и могут работать в автоматическом или ручном режиме. Их монтаж выполняется на радиаторах, смесительных узлах и коллекторах.
Прежде чем выбрать определенную модель необходимо выяснить оптимальный способ изменения температурного режима для давления в системе. В зависимости от внутреннего устройства регулировка радиаторов отопления в квартире может осуществляться двумя методами:
- Частичное перекрытие объема теплоносителя в батарею. Для этого устанавливают краны и терморегуляторы;
- Смешивание потоков горячей и остывшей воды для формирования теплоносителя с нужной температуры. Это выполняется с помощью узлов смешивания, в которых монтируются двух и трехходовые клапана.
Полноценная регулировка системы отопления частного дома может быть осуществлена только после тщательного изучения устройств этих компонентов.
Краны для регулировки отопления
Конструкция конусного вентиля
Самый простой способ изменения температурного режима работы батарей является монтаж запорной арматуры. С ее помощью выполняется регулировка кранов отопления в квартире или доме. В зависимости от конструкции они могут выполнять две функции – оперативное перекрытие потока теплоносителя во время проведения ремонтных работ или регулировка горячей воды в батарею.
Шаровые краны не предназначены для изменения потока объема теплоносителя. Поэтому регулировка температуры батареи отопления с их помощью невозможна. Для этого необходимо использовать другую модель крана – конусный вентиль. В нем с помощью штока изменяется проходной диаметр на участке магистрали.
Монтаж конусного вентиля является дешевым механизмом изменения температуры в батарее отопления. Однако наряду с этим его эксплуатация имеет несколько недостатков:
- Ручной режим работы. При изменении степени нагрева воды в трубах для уменьшения или увеличения притока тепла для радиатора необходимо самостоятельно регулировать положение штока;
- Рекомендуется устанавливать термометр для снятия показаний температуры в радиаторе;
- Со временем резиновая прокладка истончается, что приводит к поломке.
В настоящее время регулировка температуры радиатора отопления с помощью кранов не практикуется. Для этого используют другие механизмы со значительно большим набором функций.
На уже установленный конусный вентиль можно монтировать так называемый сервопривод. Он будет изменять положение штока в автоматическом режиме в зависимости от температуры в помещении или в отопительной системе.
Терморегуляторы отопления
Терморегулятор радиатора отопления
Лучше всего если регулировка температуры радиатора отопления происходит в автоматическом и полуавтоматическом режиме. Эту функцию выполняют терморегуляторы – устройства для изменения объема потока воды в батарею.
Чаще всего для обвязки радиатора используют терморегуляторы прямого действия. Конструктивно они схожи с вышерассмотренными кранами за одним исключением – положение штока меняется автоматически в зависимости от температуры горячей воды.
Эта система регулировки температуры отопления состоит из механической части и чувствительного элемента. Функции последнего может выполнить парафин или любая жидкость с высокой степенью температурного расширения. При повышении температуры чувствительный блок давит на седло клапана, тем самым инициируя опускания штока. Регулировка температуры срабатывания происходит с помощью пружины, соединенной с термостатическим элементом.
Конструкция терморегулятора
Преимущество подобной регулировки батарей отопления в квартире заключается в автоматическом режиме работы устройства. Пользователю достаточно установить требуемый уровень нагрева радиатора на терморегуляторе. Но кроме этого необходимо знать специфику регулировки радиаторов отопления квартиры:
- В подавляющем случае у терморегуляторов нет функции подключения к внешним датчикам температуры. Их работа не зависит от степени нагрева воздуха в помещении, что может стать причиной определенного дискомфорта;
- После длительного простоя седло клапана фиксируется в корпусе. Для его устранения следует вручную опустить и поднять шток;
- Каждая модель терморегулятора рассчитана на определенный температурный режим работы.
Несмотря на кажущиеся преимущества терморегуляторов перед регулировкой кранов на радиаторах отопления, они не могут сильно влиять на изменение степени нагрева батарей. Эту функцию выполняют другие устройства.
Для полноценной работы радиаторы в его обвязке помимо терморегулятора должен присутствовать кран Маевского для устранения воздушных пробок.
Сервоприводы для регулирования отопления
Сервоприводы в отоплении
Большим функционалом обладает другой вид терморегулятора – сервопривод. Он может монтироваться для регулировки кранов отопления в квартире с уже установленной арматурой. Фактически сервопривод выполняет функции изменения положения штока на кране в зависимости от внешних факторов – температуры теплоносителя или степени нагрева воздуха в помещении.
В отличие от терморегулятора у большинства моделей сервопривода существует встроенный температурный датчик. Но это не является недостатком, так как для комплексной регулировки отопления в многоквартирном доме можно подключить несколько устройств к одному термометру. Таким образом будет выполняться регулировка притока объема теплоносителя сразу во всех радиаторах. Дополнительно сервоприводы применяются для комплектации следующих компонентов отопления:
- В коллекторной группе теплого пола. Они являются частью системы регулировки температуры отопления в частном доме в комплектации с двух или трехходовым клапаном;
- Подключение к суточному или недельному программатору даст возможность автоматизировать работу отопления.
Кроме этого сервоприводы устанавливаются на любых участках отопительной системы, где необходимо в автоматическом режиме регулировать объем притока теплоносителя.
Для регулировки температуры в батарее отопления с помощью сервоприводов следует дополнительно установить температурный датчик. Поэтому чаще всего предпочтение отдается терморегуляторам.
Особенности установки и обслуживания регуляторов
Схема установки терморегулятора
После выбора оптимальной модели терморегулятора или крана для регулировки температуры отопления следует выполнить их правильную установку. Место расположения арматуры напрямую зависит от ее функции и конструкции.
Чаще всего компоненты регулировки монтируются в обвязке конкретного радиатора отопления. Они устанавливаются на подающей трубе либо на байпасе. При этом для комфортной регулировки температуры батарей отопления рекомендуется придерживаться следующих правил:
- Устройство не должно быть закрыто декоративными панелями или другими предметами интерьера;
- Срок службы терморегуляторов во многом зависит от качества теплоносителя. Поэтому перед ним следует установить сетчатый фильтр, который защитит седло клапана от известкового налета;
- Во время монтажа регулировочного клапана температуры отопления нужно следовать схеме установки. На корпусе устройства стрелочками показано направление движения теплоносителя;
- Многие терморегуляторы и сервоприводы подключаются к электросети. Поэтому нужно обеспечить подвод электропитания к ним.
Перед установкой и дальнейшей регулировкой отопительных батарей в квартире необходимо ознакомиться с инструкцией производителя. В ней прописываются условия монтажа эксплуатации конкретного регулировочного элемента.
Одним из важных показателей регулировочных кранов отопления квартиры является максимальная и минимальная пропускная способность. Они должны соответствовать текущим параметрам системы.
Обслуживание регуляторов и кранов
Опрессовка выполняется только после установки регулирующей арматуры
После установки следует провести предварительную регулировку кранов на отопительных радиаторах. Для этого температурный режим работы и давление в системе должны быть нормальными. Затем, изменяя степень нагрева теплоносителя проверяется работа регулирующей арматуры. Система тестируется в нескольких режимах. Увы, но выполнить самостоятельную регулировку отопления в доме многоквартирного типа по этой схеме не получится, так как у потребителей нет возможности изменить степень нагрева теплоносителя.
Фактически проверить работоспособность конкретного элемента можно только при запуске центрального теплоснабжения. Т.е. корректная регулировка отопительных радиаторов в квартире осуществляется в отопительный сезон.
Во время запуска системы теплоснабжения обязательно осуществляется полная регулировка отопительная система частного дома. Она должна включать в себя следующие этапы:
- Проверка работоспособности кранов и терморегуляторов;
- Соответствие их фактических параметров паспортным данным;
- Если во время контрольной регулировки степени нагрева батарей отопления выявлен неисправный элемент – его необходимо заменить.
Кроме этого, нужно помнить, что на работу системы влияет ряд внешних факторов: степень теплоизоляции дома, климатические особенности конкретного региона. Это также должно учитываться при температурной регулировке радиатора отопления.
В видеоматериале показан пример организации регулировки радиаторов отопления в доме:
