Методика расчета тепловой энергии на отопление

Калькулятор отопления

В процессе строительства любого дома, рано или поздно возникает вопрос  — как правильно рассчитать систему отопления? Это актуальная проблема не исчерпает свой ресурс никогда, ведь если вы купите котел меньшей мощности, чем необходимо, вам придется затратить много сил для создания вторичного обогрева масляными и инфракрасными радиаторами, тепловыми пушками, электрокаминами.

Помимо этого, ежемесячное обслуживание, из-за дорогой электроэнергии, будет вставать вам в «копеечку». То же самое будет происходить, если вы купите котел повышенной мощности, который будет работать в пол силы, а топлива потреблять ничуть не меньше.

Наш калькулятор расчета отопления частного дома поможет вам не допустить типичных ошибок начинающих строителей. Вы получите максимально приближенное к реальности значение теплопотерь и необходимой теплопроизводительности котла по актуальным данным СНиПов и СП (сводов правил).

Главным преимуществом калькулятора на сайте kalk.pro является достоверность расчетных данных и отсутствие ручных вычислений, весь процесс автоматизирован, исходные параметры  максимально обобщены, их значения вы можете легко посмотреть в плане вашего дома или заполнить, опираясь на собственный опыт.

Расчет котла для отопления частного дома

С помощью нашего калькулятора расчета отопления для частного дома вы сможете с легкостью узнать необходимую мощность котла для обогрева вашего уютного «гнездышка».

Как вы помните, для того чтобы рассчитать показатель теплопотерь, необходимо знать несколько значений основных компонентов дома, на которые в сумме приходится более 90% от общих потерь. Для вашего удобства мы добавили в калькулятор только те поля, которые вы можете заполнить без специальных знаний:

• остекление;
• теплоизоляция;
• соотношение площади окон и пола;
• температура снаружи помещения;
• число стен выходящих наружу;
• какое помещение над рассчитываемым;
• высота помещения;
• площадь помещения.

После того, как вы получите значение теплопотерь дома, для вычисления необходимой мощности котла берется поправочный коэффициент запаса равный 1.2.

Порядок работы на калькуляторе

Помните, что чем толще остекление и качественнее теплоизоляция, тем меньшей мощности отопление потребуется.

Для получения результатов необходимо ответить себе на следующие вопросы:

1. Выберите один из предложенных типов остекления (тройной или двойной стеклопакет, обычное двухкамерное стекло).
2. Как утеплены ваши стены? Добротное толстое утепление из пары слоев минеральной ваты, пенопласта, ЭППС для севера и Сибири. Может быть, живете в Центральной России и вам хватит одного слоя утеплителя. Или вы из тех, кто строит дом в южных регионах и ему подойдет  двойной пустотелый кирпич.
3. Какое у вас соотношение площади окон к полам, в %. Если вы не знаете это значение, то оно рассчитывается очень просто: делите площадь полов на площадь окон и умножайте на 100%.
4. Укажите минимальную температуру в зимний период за пару сезонов и округляйте в большую сторону. Не нужно использовать среднюю температуру по зимам, иначе вы рискуете получить котел меньшей мощности, и дом будет недостаточно отапливаться.
5. Рассчитываем для всего дома или только для одной стены?
6. Что находится над нашим помещением. Если у вас одноэтажный дом, выберите тип чердака (холодный или теплый), если второй этаж, то обогреваемое помещение.
7. Высота потолков и площадь помещения, необходимы для расчета объема квартиры, который в свою очередь, является основой для всех вычислений.

Пример расчетов:

• одноэтажный дом в Калининградской области;
• длина стен 15 и 10 м, утеплены одним слоем минеральной ваты;
• высота потолка 3 м;
• 6 окон по 5 м2 из двухкамерного стеклопакета;
• минимальная температура за последние 10 лет – 26 градусов;
• рассчитываем для всех 4 стен;
• сверху теплый отапливаемый чердак;

Площадь нашего дома равна 150 м2, а площадь окон 30 м2. 30/150*100=20% соотношение между окнами и полом.

Все остальное нам известно, выбираем соответствующие поля в калькуляторе и получаем, что наш дом будет терять  26.79 кВт тепла.

26,79*1.2=32.15 кВт – необходимая теплопроизводительность котла.

Система отопления своими руками

Выполнить расчёт контура отопления частного дома без оценки теплопотерь окружающих конструкций невозможно.

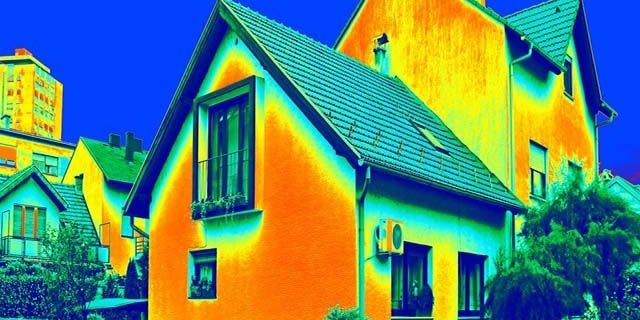

В России, как правило, долгие холодные зимы, здания теряют тепло из-за перепадов температур внутри и снаружи помещений. Чем больше площадь дома, ограждающих и сквозных конструкций (кровля, окна, двери), тем большее значение теплопотерь выходит. Существенное влияние оказывает материал и толщина стен, наличие или отсутствие теплоизоляции.

Например, стены из дерева и газобетона обладают намного меньшим показателем теплопроводности, чем кирпич. Материалы с максимальными показателями теплового сопротивления используются в качестве изоляции (минеральная вата, пенополистерол).

Перед созданием отопительной системы дома, нужно тщательно продумать все организационные и технические моменты, чтобы сразу после постройки «коробки», приступить к финальной фазе строительства, а не откладывать на долгие месяцы долгожданное заселение.

Отопление в частном доме базируется на «трех слонах»:

• нагревательный элемент (котел);
• система труб;
• радиаторы.

Какой котел лучше выбрать для дома?

Котлы отопления являются главным компонентом всей системы. Именно они будут обеспечивать тепло вашего дома, поэтому к их выбору нужно относиться особенно внимательно. По типу питания их подразделяют на:

• электрические;
• твердотопливные;
• жидкотопливные;
• газовые.

Каждый из них имеет ряд существенных преимуществ и недостатков.

1. Электрические котлы не завоевали большой популярности, в первую очередь из-за достаточно большой стоимости и дороговизне в обслуживании. Тарифы на электроэнергию оставляют желать лучшего, есть вероятность разрыва линий электропередач, в результате которого ваш дом может остаться без отопления.
2. Твердотопливныекотлы  часто используются в глухих деревнях и поселках, где нет централизованных коммуникационных сетей. Они нагревают воду за счет дров, брикетов и угля. Важным недостатком является необходимость постоянного контроля горючего, в случае, если топливо прогорит, и вы не успеете пополнить запасы, дом перестанет отапливаться. В современных моделях эта проблема решена, за счет автоматического податчика, но цена таких устройств неимоверно высокая.
3. Жидкотопливные котлы, в подавляющем большинстве случаев, работают на дизельном топливе. Они обладают отличной производительностью из-за высокого КПД горючего, но большая цена на сырье и потребность резервуаров с дизелем, ограничивает многих покупателей.
4. Самым оптимальным решением для загородного дома являются газовые котлы. Из-за небольшого размера, низкой цены на газ и высокой теплоотдачи они завоевали доверие большей части населения.

Как выбрать трубы для отопления?

Магистрали отопления снабжают все обогревательные устройства в доме. В зависимости от материала изготовления, они подразделяются на:

• металлические;
• металлопластиковые;
• пластиковые.

Трубы из металла наиболее сложные в монтаже (из-за необходимости сварки швов), подвержены коррозии, обладают большим весом и дорого стоят. Преимуществами является высокая прочность, устойчивость к перепадам температур и способность выдерживать большие давления. Они используются в многоквартирных домах, в частном строительстве применять их нецелесообразно.

Полимерные трубы из металлопластика и полипропилена очень схожи по своим параметрам. Легкость материала, пластичность, отсутствие коррозии, подавление шумов и, конечно же, низкая цена. Единственным отличием первых, является наличие алюминиевой прослойки между двумя слоями пластика, из-за которого увеличивается показатель теплопроводности. Поэтому трубы из металлопластика применяются для отопления, а пластиковые для водоснабжения.

Выбираем радиаторы для дома

Последний элемент классической системы отопления – радиаторы. Они также разделяются по материалу на следующие группы:

• чугунные;
• стальные;
• алюминиевые.

Чугунные батареи знакомы всем с детства, потому что устанавливались почти во всех многоквартирных домах. Они обладают высокими показателями теплоемкости (долго остывают), устойчивы к перепадам температур и давлений в системе. Минусом является большая цена, хрупкость и сложность монтажа.

На смену им пришли стальные радиаторы. Большое разнообразие форм и размеров, небольшая стоимость и простота установки повлияли на повсеместное распространение. Тем не менее, у них тоже есть свои недостатки. Из-за низкой теплоемкости батареи быстро остывают, а тонкий корпус не позволяет использовать их в сетях с высоким давлением.

В последнее время набирают популярность обогреватели из алюминия.  Их главным преимуществом является высокая теплоотдача, это позволяет прогревать комнату до приемлемой температуры за 10-15 минут. Однако они требовательны к теплоносителю, если внутри системы в больших количествах содержится щелочи или кислоты, то срок службы радиатора значительно сокращается.

Используйте предложенные инструменты для расчета отопления частного дома и проектируйте систему отопления, которая будет эффективно, надежно и долго обогревать ваш дом, даже в самые суровые зимы.

Самостоятельное оборудование дома системой отопления — очень ответственное занятие. Выбирать все комплектующие, включая котёл, без предварительно подготовленных расчётов будет неразумно. В первую очередь необходимо сделать расчёт тепловой энергии на отопление здания. Калькулятор может помочь в этом вопросе. Именно площадь помещения является первым, что нужно узнать перед покупкой оборудования.

1 Простые приёмы расчёта</span></h2>

Чтобы отопление в доме было эффективным и качественным, а также были созданы комфортные условия проживания, система должна выполнять две важные функции. Они очень похожи между собой и мало чем отличаются:

1. 1. Оптимальная температура воздуха во всём помещении на постоянной основе. Под потолком воздух будет теплее, но разница должна быть незначительная. Согласно общепринятым правилам, оптимальной температурой в помещении считается около +20 градусов Цельсия. Система отопления должна иметь возможность прогреть определённый объём воздуха до необходимой температуры в помещении. Если говорить о юридической стороне вопроса, то все требуемые параметры прописаны в государственных стандартах, а в частности в ГОСТ 30494–96 .
2. 2. Компенсирование теплопотерь через элементы здания. К сожалению, тепловые потери являются серьёзным соперником системы отопления. Хотя их и можно минимизировать с помощью хорошей теплоизоляции, но полностью устранить не получится.

Во втором варианте тепло может уходить из дома по разным причинам и направлениям. К ним можно отнести фундамент, полы, изначально плохо заизолированные стыки строительных конструкций, выход газовых и канализационных труб, окна и стены, вентиляция и дымоход.

Разумеется, чтобы система отопления справлялась со своей основной задачей, она должна иметь запас мощности с учётом теплопотерь. Кроме этого, мощность нужно выбирать с учётом площади помещения и его расположения в здании, а также в соответствии с другими требованиями.

‘ >Устройство отопления в многоквартирном доме. Часть 2

Как правило, рассчитывать эти данные необходимо, начиная с каждой отдельной комнаты, после чего складывать все данные и добавлять 10% запаса для того, чтобы устройство не работало на своих пределах. При этом количество радиаторов в комнате после этого определить несложно, поскольку расчёты имеются по каждой из них.

В непрофессиональных кругах существует обобщённый метод расчёта, где на 1 кв. м помещения нужно 100 Вт тепловой энергии.

Самый примитивный способ подсчёта — использование формулы:

Q = Sх 100, где:

• Q — необходимое количество тепла для здания;
• S — площадь помещения;
• 100 — количество мощность в Вт на 1 кв. м.

Этот способ очень простой, но он не является совершенным. Стоит отметить, что такая формула применима только для комнат, где высота потолков от 2,5 до 3 м. То есть при более высокой комнате нужно формулу рассчитывать в зависимости от объёма помещения, а не от её квадратуры.

Разумеется, что рассчитывать теперь нужно, отталкиваясь от мощности на один кубический метр, а не квадратный. Таким образом, для кирпичного дома будет достаточно 34 кВт на один кубический метр, а для панельного 41 кВт.

Результат можно получить более точный, так как здесь учитываются не только размеры площади помещения, но и в определённой степени тип стен.

‘ >расчет нагрузки на отопление

С другой стороны, максимальная точность определяется совсем по-другому. Связано это с упущением многих нюансов, которые влияют на теплопотери.

РекомендуемСпособы расчета тепловой нагрузки на отопление

2 Особенности помещения</span></h2>

Вышеуказанные методы применимы только для приблизительного подсчёта. В связи с этим полностью им доверять не стоит. Даже человек, который ничего не понимает в подобных расчётах, может засомневаться в их правдоподобности. К примеру, не могут же быть одинаковые цифры для северных и южных регионов. Также стоит учитывать и количество окон, стен в комнате, которые выходят на улицу. Для комнаты, где одна стена контактирует с воздухом и имеется только одно окно, теплопотери будут выше, чем в угловом помещении с двумя окнами.

Кроме этого, важны и площадь самих окон, материал, из которых они изготовлены, и ещё другие нюансы, влияющие на теплопотери. Одним словом, учитывать при расчёте отопления помещения необходимо множество факторов. Сделать это не так сложно даже начинающему мастеру. Благодаря такому подходу теплопотери будут минимальными.

РекомендуемОтопление частного дома: особенности расчета

3 Математический подход</span></h2>

За основу в этом методе также можно взять соотношение 100 кВт на 1 кв. м помещения. Но сама формула будет усовершенствованной и к ней прибавится много новых дополнительных факторов и коэффициентов.

Выглядит она следующим образом:

Q = (S x 100) x А x Б x В x Г x Д x Е x Ё x Ж x З x И x Й x К.

РекомендуемПроект вентиляции здания

3.1 Расшифровка значений</span></h3>

Кириллические буквы взяты по алфавиту и не имеют никакого отношения к математическим формулам или законам физики. Главное, правильно сделать тепловой расчёт помещения.

Можно более детально разъяснить каждую составляющую формулы:

1. 1. А — количество стен в комнате, которые контактируют с воздухом (внешние стены здания). Разумеется, что наличие внешних стен влечёт за собой тепловые потери. Кроме этого, имеются ещё и угловые комнаты, которые более уязвимы, поскольку имеют «мостики холода». Сквозь углы в помещение попадает больше холода, чем через стены. Подставлять коэффициент по этому фактору необходимо следующим образом: внешних стен нет — умножаем на 0,8, при одной — на 1, при двух — на 1,2, а при трёх — на 1,4.
2. 2. Б — расположение внешних стен относительно сторон света. Даже в условиях сильных северных холодов солнечные лучи имеют значение. Логично, что стены, которые «смотрят на юг», имеют более сильное солнечное влияние, чем стены, смотрящие на север. На последние этот фактор практически не влияет, так же как и на восточную сторону. Таким образом, коэффициент «Б» можно учитывать только тогда, когда стены развёрнуты на север или восток, умножая на 1,1. Если сторона западная или южная, то учитывать влияние солнца не нужно, то есть умножение происходит только на 1.
3. 3. В — влияние зимних ветров на теплопотери. Хотя иногда этот фактор и не имеет значения, так как дом расположен на участке с защитой от ветров, но если это не так, то нужно вносить поправку на холодную «розу ветров». Разумеется, что стена, в которую дует «в лоб» ветер, будет иметь намного больше теплопотерь, чем противоположна ей. В любом регионе существует уже составленная согласно многолетним наблюдениям так называемая роза ветров — график, который показывает направления ветра в зимнее и летнее время. Если есть необходимость в такой поправке, то нужно умножить значение на такой коэффициент: наветренная сторона — на 1,2, подветренная — на 1, а параллельная — на 1,1.
4. 4. Г — учитывание расположения дома в определённых климатических условиях. Большое значение для количества теплопотерь имеет местонахождение здания в определённых климатических условиях. Разумеется, что в зимний период показатели термометра опускаются в минус. Но для каждого региона эти показатели разные. Как правило, эти данные можно уточнить в метеослужбе, но можно сделать расчёты и самостоятельно. При этом необходимо умножать на коэффициент от 0,7 до 1,5 при средней температуре от -10 до -35 градусов.
5. 5. Д — степень утепления внутренних стен. Одним из значений теплопотерь, которое нужно учитывать при расчёте, является степень изолирования конструкций. В большей мере это относится к стенам здания. То есть их уровень термоизоляции напрямую влияет на теплопотери. Таким образом, если стены без утепления, следует умножать на 1,27, среднее качество — 1, а хорошая термоизоляция — на 0,85.
6. 6. Е — поправка на высоту потолков. Во многих зданиях потолки не имеют стандартно принятой нормы высоты в 3 метра. В связи с этим и теплопотери могут быть разные исходя из такого параметра. Его стоит также учитывать. Если высота более трех метров, требуется умножать на 1,1, от 3,6 до 4 — на 1,15, более 4 — на 1,2.
7. 7. Ё — тип пола. Это значение нужно учитывать так же, как и помещение, которое находится под ним. Пол считается одним из основных источников потерь тепла. Поэтому нужно внести некоторые коррективы. Пол без утепления и расположенный под подвальным помещением — следует умножать на 1,4, пол находится над землёй, но имеется утепление — на 1,2, под отапливаемым помещением — на 1.
8. 8. Ж — тип верхнего помещения и потолка. Как известно, тёплый воздух всегда будет подниматься в верхнюю часть помещения, и если потолок имеет свои особенности и увеличенные теплопотери, то это тоже нужно учитывать. Если сверху расположен чердак с утеплением, то умножать нужно на 0,9, а если отапливаемое помещение, то на 0,8.
9. 9. З — особенности окон. Следует учитывать и коэффициент инфильтрации здания в расчёте тепловой нагрузки. Окна являются одним из ключевых факторов при большой потере тепла. Разумеется, что в основном это зависит от качества производства самой оконной конструкции. Ранее устанавливались только деревянные конструкции, которые по степени потерь тепла значительно уступают современным стеклопакетам с несколькими камерами. Хотя и стеклопакеты бывают разные. К примеру, двухкамерные конструкции будут намного теплее однокамерных. Для учёта этого фактора следует подставлять такие значения: Деревянные окна с двойным остеклением — 1,27, однокамерные стеклопакеты — 1, двухкамерные — 0,9.
10. 10. И — общая площадь остекления. Хотя можно установить самые новые окна с 3 камерами и аргоновым покрытием, но полностью избежать потерь тепла не удастся. Для того чтобы определить это значение, необходимо сначала найти общую площадь окон с помощью формулы х = Sок / Sп. После этого, в зависимости от полученного значения, умножать его от 0,8 до 1,2.
11. 11. Й — наличие входной двери. Входная дверь или балкон также имеют большое значение для расчёта тепловой нагрузки на отопление здания. При каждом открытии в комнату поступает определённое количество холодного воздуха. Это нужно учитывать при расчётах теплопотерь. Если имеется одна дверь на улицу или на балкон, то умножать нужно на 1,3, а если две, то на 1,7.

‘ >Расчет потерь в тепловых сетях

3.2 Количество секций радиатора</span></h3>

После того как все данные учтены и выведено значение объёма теплопотерь, для каждой комнаты нужно правильно подсчитать количество секций радиатора для создания комфортной температуры. Для этих целей применяются разные методики. Как оказалось, посчитать расход теплоэнергии, которая уходит из помещения через разные пути, несложно.

Оптимальный вариант — это использование коэффициента площади помещения. Квадратура указана в технической документации к зданию, а требования — к количеству необходимой энергии в нормах СНиП.

‘ >Расчет потребления тепловой энергии в квартирах и домах

Согласно таким требованиям, нужно ориентироваться на следующие показатели:

• средняя полоса России — на 1 квадрат нужно от 60 до 100 Вт;
• если области северные, то этот показатель увеличивается до 150−200 Вт.

Опираясь на эти показатели, можно рассчитать необходимое потребление энергии для каждой комнаты и количество рёбер радиатора для каждой комнаты. Сколько кВт энергии имеет одно такое ребро, указано в технической документации к батарее.

Таким образом, на отопление здания расчёт тепловой нагрузки с калькулятором сделать несложно. Его можно осуществить с помощью общих методов с использованием укрупнённых значений, а также точных математических способов. Главное, правильно подойти к задаче. Только так можно получить действительно хороший результат.

‘ >Экономия тепловой энергии с помощью приточно-вытяжной вентиляции с рекуператором // FORUMHOUSEФото

При проектировании систем обогрева всех типов строений нужно провести правильные вычисления, а затем разработать грамотную схему отопительного контура. На этом этапе особое внимание следует уделить расчету тепловой нагрузки на отопление. Для решения поставленной задачи важно использовать комплексный подход и учесть все факторы, влияющие на работу системы.

1 Важность параметра</span></h2>

С помощью показателя тепловой нагрузки можно узнать количество теплоэнергии, необходимой для обогрева конкретного помещения, а также здания в целом. Основной переменной здесь является мощность всего отопительного оборудования, которое планируется использовать в системе. Кроме этого, требуется учитывать потери тепла домом.

Идеальной представляется ситуация, в которой мощность отопительного контура позволяет не только устранить все потери теплоэнергии здания, но и обеспечить комфортные условия проживания. Чтобы правильно рассчитать удельную тепловую нагрузку, требуется учесть все факторы, оказывающие влияние на этот параметр:

• Характеристики каждого элемента конструкции строения. Система вентиляции существенно влияет на потери теплоэнергии.
• Размеры здания. Необходимо учитывать как объем всех помещений, так и площадь окон конструкций и наружных стен.
• Климатическая зона. Показатель максимальной часовой нагрузки зависит от температурных колебаний окружающего воздуха.

Оптимальный режим работы системы обогрева может быть составлен только с учетом этих факторов. Единицей измерения показателя может быть Гкал/час или кВт/час.

‘ >расчет нагрузки на отоплениеРекомендуемОсобенности расчета тепловой энергии на отопление здания

2 Выбор метода</span></h2>

Перед началом проведения расчета нагрузки на отопление по укрупненным показателям нужно определиться с рекомендуемыми температурными режимами для жилого строения. Для этого придется обратиться к нормам СанПиН 2.1.2.2645−10. Исходя из данных, указанных в этом нормативном документе, необходимо обеспечить оптимальные температурные режимы работы системы обогрева для каждого помещения.

Используемые сегодня способы выполнения расчетов часовой нагрузки на отопительную систему позволяют получать результаты различной степени точности. В некоторых ситуациях требуется провести сложные вычисления, чтобы минимизировать погрешность.

Если же при проектировании системы отопления оптимизация расходов на энергоноситель не является приоритетной задачей, допускается использование менее точных методик.

‘ >Расчет тепловой нагрузки и проектирование систем отопления Audytor OZC + Audytor C.O.РекомендуемПодбор мощности по онлайн-калькулятору расчета вентиляции

3 Простые способы</span></h2>

Любая методика расчета тепловой нагрузки позволяет подобрать оптимальные параметры системы обогрева. Также этот показатель помогает определиться с необходимостью проведения работ по улучшению теплоизоляции строения. Сегодня применяются две довольно простые методики расчета тепловой нагрузки.

РекомендуемКалькулятор расчета секций радиаторов отопления по площади

3.1 В зависимости от площади</span></h3>

Если в строении все помещения имеют стандартные размеры и обладают хорошей теплоизоляцией, можно воспользоваться методом расчета необходимой мощности отопительного оборудования в зависимости от площади. В этом случае на каждые 10 м² помещения должен производиться 1 кВт тепловой энергии. Затем полученный результат необходимо умножить на поправочный коэффициент климатической зоны.

Это самый простой способ расчета, но он имеет один серьезный недостаток — погрешность очень высока. Во время проведения вычислений учитывается лишь климатический регион. Однако на эффективность работы системы обогрева влияет много факторов. Таким образом, использовать эту методику на практике не рекомендуется.

3.2 Укрупненные вычисления</span></h3>

Применяя методику расчета тепла по укрупненным показателям, погрешность вычислений окажется меньшей. Этот способ сначала часто применялся для определения теплонагрузки в ситуации, когда точные параметры строения были неизвестны. Для определения параметра применяется расчетная формула:

Qот = q0*a*Vн*(tвн — tнро),

где q0 — удельная тепловая характеристика строения;

a — поправочный коэффициент;

Vн — наружный объем строения;

tвн, tнро — значения температуры внутри дома и на улице.

В качестве примера расчета тепловых нагрузок по укрупненным показателям можно выполнить вычисления максимального показателя для отопительной системы здания по наружным стенам 490 м². Строение двухэтажное с общей площадью в 170 м² расположено в Санкт-Петербурге.

Сначала необходимо с помощью нормативного документа установить все нужные для расчета вводные данные:

• Тепловая характеристика здания — 0,49 Вт/м³*С.
• Уточняющий коэффициент — 1.
• Оптимальный температурный показатель внутри здания — 22 градуса.

Предположив, что минимальная температура в зимний период составит -15 градусов, можно все известные величины подставить в формулу — Q =0.49*1*490 (22+15)= 8,883 кВт. Используя самую простую методику расчета базового показателя тепловой нагрузки, результат оказался бы более высоким — Q =17*1=17 кВт/час. При этом укрупненный метод расчета показателя нагрузки учитывает значительно больше факторов:

• Оптимальные температурные параметры в помещениях.
• Общую площадь строения.
• Температуру воздуха на улице.

Также эта методика позволяет с минимальной погрешностью рассчитать мощность каждого радиатора, установленного в отдельно взятом помещении. Единственным ее недостатком является отсутствие возможности рассчитать теплопотери здания.

‘ >Расчет тепловых нагрузок, г. Барнаул

4 Сложная методика</span></h2>

Так как даже при укрупненном расчете погрешность оказывается довольно высокой, приходится использовать более сложный метод определения параметра нагрузки на отопительную систему. Чтобы результаты оказались максимально точными, необходимо учитывать характеристики дома. Среди них важнейшей является сопротивление теплопередачи ® материалов, использовавшихся для изготовления каждого элемента здания — пол, стены, а также потолок.

Эта величина находится в обратной зависимости с теплопроводностью (λ), показывающей способность материалов переносить теплоэнергию. Вполне очевидно, что чем выше теплопроводность, тем активнее дом будет терять теплоэнергию. Так как эта толщина материалов (d) в теплопроводности не учитывается, то предварительно нужно вычислить сопротивление теплопередачи, воспользовавшись простой формулой — R=d/λ.

Рассматриваемая методика состоит из двух этапов. Сначала рассчитываются теплопотери по оконным проемам и наружным стенам, а затем — по вентиляции. В качестве примера можно взять следующие характеристики строения:

• Площадь и толщина стен — 290 м² и 0,4 м.
• В строении находятся окна (двойной стеклопакет с аргоном) — 45 м² (R =0,76 м²*С/Вт).
• Стены изготовлены из полнотелого кирпича — λ=0,56.
• Здание было утеплено пенополистиролом — d =110 мм, λ=0,036.

Исходя из вводных данных, можно определить показатель сопротивления телепередачи стен — R=0.4/0.56= 0,71 м²*С/Вт. Затем определяется аналогичный показатель утеплителя — R=0,11/0,036= 3,05 м²*С/Вт. Эти данные позволяют определить следующий показатель — R общ =0,71+3,05= 3,76 м²*С/Вт.

Фактические теплопотери стен составят — (1/3,76)*245+(1/0.76)*45= 125,15 Вт. Параметры температур остались без изменений в сравнении с укрупненным расчетом. Очередные вычисления проводятся в соответствии с формулой — 125,15*(22+15)= 4,63 кВт/час.

‘ >Расчет тепловой мощности систем отопления

На втором этапе рассчитываются теплопотери вентиляционной системы. Известно, что объем дома равен 490 м³, а плотность воздуха составляет 1,24 кг/м³. Это позволяет узнать его массу — 608 кг. На протяжении суток в помещении воздух обновляется в среднем 5 раз. После этого можно выполнить расчет теплопотерь вентиляционной системы — (490*45*5)/24= 4593 кДж, что соответствует 1,27 кВт/час. Остается определить общие тепловые потери строения, сложив имеющиеся результаты, — 4,63+1,27=5,9 кВт/час.

‘ >Теплотехнический расчет модели здания и подбор отопительных приборов (Revit+liNear Building)

Результат будет максимально точным, если учитывать потери через пол и крышу. Сложные вычисления здесь проводить необязательно, допускается использование уточняющего коэффициента. Процесс расчетов теплонагрузки на систему обогрева отличается высокой сложностью. Однако его можно упростить с помощью программы VALTEC.

Фото

Предположим, вам захотелось самостоятельно подобрать котел, радиаторы и трубы отопительной системы частного дома. Задача №1 – сделать расчет тепловой нагрузки на отопление, проще говоря, определить общий расход теплоты, необходимой для прогрева здания до комфортной температуры внутри помещений. Предлагаем изучить 3 расчетных методики – разные по сложности и точности результатов.

Способы определения нагрузки

Сначала поясним значение термина. Тепловая нагрузка – это общее количество теплоты, расходуемое системой отопления на обогрев помещений до нормативной температуры в наиболее холодный период. Величина исчисляется единицами энергии – киловаттами, килокалориями (реже – килоджоулями) и обозначается в формулах латинской буквой Q.

Зная нагрузку на отопление частного дома в целом и потребность каждого помещения в частности, нетрудно подобрать котел, обогреватели и батареи водяной системы по мощности. Как можно рассчитать данный параметр:

1. Если высота потолков не достигает 3 м, производится укрупненный расчет по площади отапливаемых комнат.
2. При высоте перекрытий 3 м и более расход тепла считается по объему помещений.
3. Определение теплопотерь через внешние ограждения и затрат на подогрев вентиляционного воздуха согласно СНиП.

Примечание. В последние годы широкую популярность обрели онлайн-калькуляторы, размещаемые на страницах различных интернет-ресурсов. С их помощью определение количества тепловой энергии выполняется быстро и не требует дополнительных инструкций. Минус – достоверность результатов нужно проверять, ведь программы пишут люди, не являющиеся теплотехниками.

Две первые расчетные методики основаны на применении удельной тепловой характеристики по отношению к обогреваемой площади либо объему здания. Алгоритм простой, используется повсеместно, но дает весьма приближенные результаты и не учитывает степень утепления коттеджа.

Считать расход тепловой энергии по СНиП, как делают инженеры–проектировщики, гораздо сложнее. Придется собрать множество справочных данных и потрудиться над вычислениями, зато конечные цифры отразят реальную картину с точностью 95%. Мы постараемся упростить методику и сделать расчет нагрузки на отопление максимально доступным для понимания.

Для примера – проект одноэтажного дома 100 м²

Чтобы доходчиво пояснить все способы определения количества тепловой энергии, предлагаем взять в качестве примера одноэтажный дом общей площадью 100 квадратов (по наружному обмеру), показанный на чертеже. Перечислим технические характеристики здания:

• регион постройки – полоса умеренного климата (Минск, Москва);
• толщина внешних ограждений – 38 см, материал – силикатный кирпич;
• наружное утепление стен – пенопласт толщиной 100 мм, плотность – 25 кг/м³;
• полы – бетонные на грунте, подвал отсутствует;
• перекрытие – ж/б плиты, утепленные со стороны холодного чердака пенопластом 10 см;
• окна – стандартные металлопластиковые на 2 стекла, размер – 1500 х 1570 мм (h);
• входная дверь – металлическая 100 х 200 см, изнутри утеплена экструдированным пенополистиролом 20 мм.

В коттедже устроены межкомнатные перегородки в полкирпича (12 см), котельная располагается в отдельно стоящей постройке. Площади комнат обозначены на чертеже, высоту потолков будем принимать в зависимости от поясняемой расчетной методики – 2.8 либо 3 м.

Считаем расход теплоты по квадратуре

Для приблизительной прикидки отопительной нагрузки обычно используется простейший тепловой расчет: берется площадь здания по наружному обмеру и умножается на 100 Вт. Соответственно, потребление тепла дачным домиком 100 м² составит 10000 Вт или 10 кВт. Результат позволяет подобрать котел с коэффициентом запаса 1.2—1.3, в данном случае мощность агрегата принимается равной 12.5 кВт.

Мы предлагаем выполнить более точные вычисления, учитывающие расположение комнат, количество окон и регион застройки. Итак, при высоте потолков до 3 м рекомендуется использовать следующую формулу:

Расчет ведется для каждого помещения отдельно, затем результаты суммируются и умножаются на региональный коэффициент. Расшифровка обозначений формулы:

• Q – искомая величина нагрузки, Вт;
• Sпом – квадратура комнаты, м²;
• q – показатель удельной тепловой характеристики, отнесенный к площади помещения, Вт/м²;
• k – коэффициент, учитывающий климат в районе проживания.

Для справки. Если частный дом расположен в полосе умеренного климата, коэффициент k принимается равным единице. В южных регионах k = 0.7, в северных применяются значения 1.5—2.

В приближенном подсчете по общей квадратуре показатель q = 100 Вт/м². Подобный подход не учитывает расположение комнат и разное количество световых проемов. Коридор, находящийся внутри коттеджа, потеряет гораздо меньше тепла, чем угловая спальня с окнами той же площади. Мы предлагаем принимать величину удельной тепловой характеристики q следующим образом:

• для помещений с одной наружной стеной и окном (или дверью) q = 100 Вт/м²;
• угловые комнаты с одним световым проемом – 120 Вт/м²;
• то же, с двумя окнами – 130 Вт/м².

Как правильно подбирать значение q, наглядно показано на плане здания. Для нашего примера расчет выглядит так:

Q = (15.75 х 130 + 21 х 120 + 5 х 100 + 7 х 100 + 6 х 100 + 15.75 х 130 + 21 х 120) х 1 = 10935 Вт ≈ 11 кВт.

Как видите, уточненные вычисления дали другой результат – по факту на отопление конкретного домика 100 м² израсходуется на 1 кВт тепловой энергии больше. Цифра учитывает расход теплоты на подогрев наружного воздуха, проникающего в жилище сквозь проемы и стены (инфильтрацию).

Вычисление тепловой нагрузки по объему комнат

Когда расстояние между полами и потолком достигает 3 м и более, предыдущий вариант расчета использовать нельзя – результат выйдет некорректным. В подобных случаях отопительную нагрузку принято считать по удельным укрупненным показателям расхода теплоты на 1 м³ объема помещения.

Формула и алгоритм вычислений остаются прежними, только параметр площади S меняется на объем – V:

Соответственно, принимается другой показатель удельного расхода q, отнесенный к кубатуре каждого помещения:

• комната внутри здания либо с одной внешней стеной и окном – 35 Вт/м³;
• помещение угловое с одним окном – 40 Вт/м³;
• то же, с двумя световыми проемами – 45 Вт/м³.

Примечание. Повышающие и понижающие региональные коэффициенты k применяются в формуле без изменений.

Теперь для примера определим нагрузку на отопление нашего коттеджа, взяв высоту потолков равной 3 м:

Q = (47.25 х 45 + 63 х 40 + 15 х 35 + 21 х 35 + 18 х 35 + 47.25 х 45 + 63 х 40) х 1 = 11182 Вт ≈ 11.2 кВт.

Заметно, что требуемая тепловая мощность системы отопления выросла на 200 Вт по сравнению с предыдущим расчетом. Если же принять высоту комнат 2.7—2.8 м и сосчитать затраты энергии через кубатуру, то цифры получатся примерно одинаковые. То есть, способ вполне применим для укрупненного подсчета теплопотерь в помещениях любой высоты.

Расчетный алгоритм согласно СНиП

Данный способ – наиболее точный из всех существующих. Если вы воспользуетесь нашей инструкцией и правильно выполните расчет, можете быть уверены в результате на 100% и спокойно подбирать отопительное оборудование. Порядок действий выглядит так:

1. Измерьте квадратуру внешних стен, полов и перекрытий отдельно в каждой комнате. Определите площадь окон и входных дверей.
2. Рассчитайте тепловые потери через все наружные ограждения.
3. Узнайте расход тепловой энергии, идущей на подогрев вентиляционного (инфильтрационного) воздуха.
4. Суммируйте результаты и получайте реальный показатель тепловой нагрузки.

Важный момент. В двухэтажном коттедже внутренние перекрытия не учитываются, поскольку не граничат с окружающей средой.

Суть расчета тепловых потерь относительно проста: нужно выяснить, сколько энергии теряет каждый тип строительной конструкции, ведь окна, стенки и полы сделаны из разных материалов. Определяя квадратуру наружных стен, вычитайте площадь остекленных проемов — последние пропускают больший тепловой поток и потому считаются отдельно.

При замере ширины комнат прибавляйте к ней половину толщины внутренней перегородки и захватывайте наружный угол, как показано на схеме. Цель – учесть полную квадратуру внешнего ограждения, теряющего тепло по всей поверхности.

Определяем теплопотери стен и крыши

Формула расчета теплового потока, проходящего через конструкцию одного типа (например, стену), выглядит следующим образом:

Расшифруем обозначения:

• величину теплопотерь через одно ограждение мы обозначили Qi, Вт;
• А – квадратура стенки в пределах одного помещения, м²;
• tв – комфортная температура внутри комнаты, обычно принимается +22 °С;
• tн – минимальная температура уличного воздуха, которая держится в течение 5 самых холодных зимних дней (принимайте реальное значение для вашей местности);
• R – сопротивление толщи наружного ограждения передаче тепла, м²°С/Вт.

В приведенном списке остается один неопределенный параметр – R. Его значение зависит от материала стеновой конструкции и толщины ограждения. Чтобы рассчитать сопротивление теплопередаче, действуйте в таком порядке:

1. Определите толщину несущей части внешней стены и отдельно — слоя утеплителя. Буквенное обозначение в формулах – δ, считается в метрах.
2. Узнайте из справочных таблиц коэффициенты теплопроводности конструктивных материалов λ, единицы измерения — Вт/(мºС).
3. Поочередно подставьте найденные величины в формулу:
4. Определите R для каждого слоя стены по отдельности, результаты сложите, после чего используйте в первой формуле.

Вычисления повторите отдельно для окон, стен и перекрытия в пределах одной комнаты, затем переходите в следующее помещение. Потери теплоты через полы считаются отдельно, о чем рассказано ниже.

Совет. Правильные коэффициенты теплопроводности различных материалов указаны в нормативной документации. Для России это Свод Правил СП 50.13330.2012, для Украины — ДБН В.2.6–31~2006. Внимание! В расчетах используйте значение λ, прописанные в столбце «Б» для условий эксплуатации.

Пример расчета для гостиной нашего одноэтажного дома (высота потолков 3 м):

1. Площадь наружных стен вместе с окнами: (5.04 + 4.04) х 3 = 27.24 м². Квадратура окон – 1.5 х 1.57 х 2 = 4.71 м². Чистая площадь ограждения: 27.24 – 4.71 = 22.53 м².
2. Теплопроводность λ для кладки силикатного кирпича равна 0.87 Вт/(мºС), пенопласта 25 кг/м³ – 0.044 Вт/(мºС). Толщина – соответственно 0.38 и 0.1 м, считаем сопротивление теплопередаче: R = 0.38 / 0.87 + 0.1 / 0.044 = 2.71 м²°С/Вт.
3. Температура наружная – минус 25 °С, внутри гостиной – плюс 22 °С. Разность составит 25 + 22 = 47 °С.
4. Определяем теплопотери сквозь стенки гостиной: Q = 1 / 2.71 х 47 х 22.53 = 391 Вт.

Аналогичным образом считается тепловой поток через окна и перекрытие. Термическое сопротивление светопрозрачных конструкций обычно указывает производитель, характеристики ж/б перекрытия толщиной 22 см находим в нормативной либо справочной литературе:

1. R утепленного перекрытия = 0.22 / 2.04 + 0.1 / 0.044 = 2.38 м²°С/Вт, теплопотери сквозь кровлю – 1 / 2.38 х 47 х 5.04 х 4.04 = 402 Вт.
2. Потери сквозь оконные проемы: Q = 0.32 x 47 x71 = 70.8 Вт.

Итого теплопотери в гостиной (исключая полы) составят 391 + 402 + 70.8 = 863.8 Вт. Аналогичные подсчеты ведутся по остальным комнатам, результаты суммируются.

Обратите внимание: коридор внутри здания не соприкасается с наружной оболочкой и теряет тепло только через крышу и полы. Какие ограждения нужно учитывать в расчетной методике, смотрите на видео.

Деление пола на зоны

Чтобы выяснить количество теплоты, теряемое полами на грунте, здание в плане делится на зоны шириной 2 м, как изображено на схеме. Первая полоса начинается от внешней поверхности строительной конструкции.

Расчетный алгоритм следующий:

1. Расчертите план коттеджа, поделите на полосы шириной 2 м. Максимальное число зон – 4.
2. Вычислите площадь пола, попадающего отдельно в каждую зону, пренебрегая межкомнатными перегородками. Обратите внимание: квадратура по углам считается дважды (заштриховано на чертеже).
3. Пользуясь расчетной формулой (для удобства приводим ее повторно), определите теплопотери на всех участках, полученные цифры суммируйте.
4. Сопротивление теплопередаче R для зоны I принимается равным 2.1 м²°С/Вт, II – 4.3, III – 8.6, остального пола – 14.2 м²°С/Вт.

Примечание. Если речь идет об отапливаемом подвале, первая полоса располагается на подземной части стены, начиная от уровня грунта.

Полы, утепленные минеральной ватой либо пенополистиролом, рассчитываются идентичным образом, только к фиксированным значениям R прибавляется термическое сопротивление слоя утеплителя, определяемое по формуле δ / λ.

Пример вычислений в гостиной загородного дома:

1. Квадратура зоны I равняется (5.04 + 4.04) х 2 = 18.16 м², участка II – 3.04 х 2 = 6.08 м². Остальные зоны в гостиную не попадают.
2. Расход энергии на 1-ю зону составит 1 / 2.1 х 47 х 18.16 = 406.4 Вт, на вторую – 1 / 4.3 х 47 х 6.08 = 66.5 Вт.
3. Величина теплового потока сквозь полы гостиной – 406.4 + 66.5 = 473 Вт.

Теперь нетрудно подбить общие теплопотери в рассматриваемой комнате: 863.8 + 473 = 1336.8 Вт, округленно — 1.34 кВт.

Нагрев вентиляционного воздуха

В подавляющем большинстве частных домов и квартир устроена естественная вентиляция. Уличный воздух проникает внутрь сквозь притворы окон и дверей, а также приточные отверстия. Нагревом поступающей холодной массы занимается система отопления, расходуя дополнительную энергию. Как узнать количество этих потерь:

1. Поскольку расчет инфильтрации слишком сложен, нормативные документы допускают выделение 3 м³ воздуха в час на каждый метр квадратный площади жилища. Общий расход приточного воздуха L считается просто: квадратура помещения умножается на 3.
2. L – это объем, а нужна масса m воздушного потока. Узнайте ее путем умножения на плотность газа, взятую из таблицы.
3. Масса воздуха m подставляется в формулу школьного курса физики, позволяющую определить количество затраченной энергии.

Высчитаем потребное количество теплоты на примере многострадальной гостиной площадью 15.75 м². Объем притока L = 15.75 х 3 = 47.25 м³/ч, масса – 47.25 х 1.422 = 67.2 кг/ч. Принимая теплоемкость воздуха (обозначена буквой C) равной 0.28 Вт / (кг ºС), находим расход энергии: Qвент = 0.28 х 67.2 х 47 = 884 Вт. Как видите, цифра довольно внушительная, вот почему подогрев воздушных масс нужно учитывать обязательно.

Окончательный расчет теплопотерь здания плюс расход теплоты на вентиляцию определяется суммированием всех полученных ранее результатов. В частности, нагрузка на отопление гостиной выльется в цифру 0.88 + 1.34 = 2.22 кВт. Аналогичным образом рассчитываются все помещения коттеджа, в конце энергетические затраты складываются в одну цифру.

Окончательный расчет

Если ваш мозг еще не закипел от обилия формул 😊, то наверняка интересно увидеть результат по всему одноэтажному дому. В предыдущих примерах мы проделали основную работу, осталось лишь пройти по другим помещениям и узнать теплопотери всей наружной оболочки здания. Найденные исходные данные:

• термическое сопротивление стен — 2.71, окон – 0.32, перекрытия – 2.38 м²°С/Вт;
• высота потолков – 3 м;
• R для входной двери, утепленной экструдированным пенополистиролом, равен 0.65 м²°С/Вт;
• температура внутренняя – 22, внешняя – минус 25 °С.

Чтобы упростить вычисления, предлагаем составить таблицу в Exel, потом занесем туда промежуточные и окончательные результаты.

По окончании расчетов и заполнении таблицы получены следующие значения расходов тепловой энергии по помещениям:

• гостиная – 2.22 кВт;
• кухня – 2.536 кВт;
• прихожая – 745 Вт;
• коридор – 586 Вт;
• санузел – 676 Вт;
• спальня – 2.22 кВт;
• детская – 2.536 кВт.

Итоговое значение нагрузки на отопительную систему частного дома площадью 100 м² составило 11.518 Вт, округленно – 11.6 кВт. Примечательно, что результат отличается от приближенных методов расчета буквально на 5%.

Но согласно нормативным документам, окончательную цифру нужно умножить на коэффициент 1.1 неучтенных теплопотерь, возникающих из-за ориентации здания по сторонам света, ветровых нагрузок и так далее. Соответственно, окончательный результат – 12.76 кВт. Подробно и доступно об инженерной методике рассказывается на видео:

Как воспользоваться результатами вычислений

Зная потребность здания в тепловой энергии, домовладелец может:

• четко подобрать мощность теплосилового оборудования для обогрева коттеджа;
• набрать нужное количество секций радиаторов;
• определить необходимую толщину утеплителя и выполнить теплоизоляцию здания;
• выяснить расход теплоносителя на любом участке системы и при необходимости выполнить гидравлический расчет трубопроводов;
• узнать среднесуточное и месячное потребление тепла.

Последний пункт представляет особый интерес. Мы нашли величину тепловой нагрузки за 1 час, но ее можно пересчитать на более продолжительный период и вычислить предполагаемый расход топлива — газа, дров или пеллет.

Используемые источники:

• https://kalk.pro/heating/building-heating/
• https://oventilyacii.ru/otoplenie/raschet-teplovoj-energii.html
• https://oventilyacii.ru/otoplenie/raschet-teplovoj-nagruzki.html
• https://otivent.com/raschet-teplovoj-nagruzki-na-otoplenie
