Счётчик Меркурий 202 – однофазная однотарифная модель прибора, измеряющая потреблённую активную электроэнергию. Изделие предназначено для подключения к двухпроводным сетям индивидуальных потребителей в условиях частного дома, квартиры, дачи, мастерской, общественного учреждения или промышленного предприятия. Расчётная среда эксплуатации – закрытое помещение, с расположением аппарата в защитном шкафу или панели.

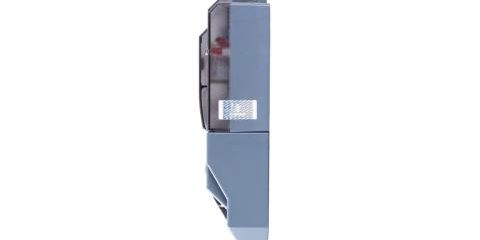

Вид счётчика – Меркурий 202.5
Устройство и принцип работы
Электросчётчик работает по принципу преобразования мощностных характеристик электрической цепи в электромагнитные импульсы с частотой, пропорциональной интенсивности расхода. Входные сигналы фиксируются датчиками электротока (шунтом) и напряжения (резистивным делителем).
Корпус прибора выполнен из трёх частей, включая основу, корпусную и зажимную крышки. Модель комплектуется следующими узлами:
- электронной платой;
- клеммным блоком с токовым датчиком;
- электронным блоком;
- электромеханическим отсчётным устройством роликового типа.
Технические характеристики
| Характеристики | Величина |
|---|---|
| Номинальное напряжение (Uном), В | 230 |
| 0,9 — 1,1 | |
| 0,8 — 1,15 | |
| 0 — 1,15 | |
| Базовое значение тока (Iб), А | 5 |
| Максимальное значение тока (Imax), А | 60 |
| Класс точности | |
| Номинальное значение частоты, Гц | 50 |
| Стартовый ток (чувствительность), мА, не более: | 20 |
| Постоянная (передаточное число) счетчиков, имп/кВт*ч | 3200 |
| Отсчетное устройство: | |
| Количество тарифов | 1 |
| Полная мощность, потребляемая цепью тока, В*А, не более | 10 |
| Активная мощность, потребляемая цепью напряжения, Вт, не более: | 2 |
| Габаритные размеры счетчика, мм, не более | 204×119×56 |
| Масса счетчика, кг, не более | 0,60 |
| Установленный рабочий диапазон температур, °С | -40… +55 |
| Средняя наработка до отказа, час. | 140000 |
| Нормативный срок службы, лет | 30 |
| Межповерочный интервал, лет | 16 |
| Цена, рос. руб. | от 770 |
Габаритные размеры счётчика – Меркурий 202
Документация прибора
Каталог счётчиков – Меркурий: Смотреть
Сертификат: Смотреть
Свидетельство: Смотреть
Описание типа: Смотреть
Гарантия на прибор
Гарантийные обязательства изготовителя распространяются на начальные 3 года эксплуатации электросчётчика с момента подключения, либо после 3,5 лет с момента выпуска.
Гарантия распространяется на ситуации, связанные с браком при изготовлении или некондиционным состоянием комплектующих. Не принимается к гарантийному обслуживанию продукция со следами механических повреждений или нагрева в связи с неплотным контактом клемм. При предоставлении в сервисный центр изготовителя, изделие должно сопровождаться официальным паспортом.
Частота индикации
На лицевой панели устройства с правой стороны размещён индикатор, по сигналам которого определяется величина расхода электроэнергии. Постоянная данной модели равняется 3200 импульсов на кВт*ч – 32 сигнала индикатора соответствуют расходу в 10 кВт*ч.
Преимущества прибора
Указанная продукция российской компании Инкотекс отличается следующими конкурентными преимуществами:
- наличием магнитной и механической защиты от несанкционированного воздействия;
- современным и удобным дизайном;
- компактностью и незначительной массой;
- присутствием системы телеметрии с соответствующим выходом для подключения к стороннему устройству;
- выгодной ценой;
- длительным сроком службы и большим межповерочным интервалом;
- простотой подключения и удобством монтажа;
- низкой погрешностью измерения.
Разновидности счётчика
Модель выпускается в единственной модификации – 202.5, отличающейся величиной базового (предельного) электротока соответственно 5 (60) А и не предусматривающей наличия модема для дистанционной передачи информации.
Указанная модификация предлагается в исполнениях, различающихся по классу точности – 1 или 2.
Снятие показаний
Показания снимаются в простой последовательности действий:
Снятие показаний со счётчика – Меркурий 202
- Выписывается значение на табло без начальных нулей пятизначного целого числа (синяя рамка на фотографии). Десятые доли (ролик конструкционно выполнен красным) не учитываются.
- От записанного числа отнимается полученное в прошлом месяце.
- Разница перемножается на установленный тариф.
Можно ли сэкономить
Надёжная защита прибора, обеспечивающаяся особенностями конструкции, не допускает уменьшения показаний в результате стороннего воздействия. Потребитель может сэкономить следующими способами:
- используя экономные современные приборы, расходующие электроэнергию;
- прибегая к традиционным мерам экономии, выключая не используемые источники.
Подключение счётчика
Для монтажа аппарата используется ДИН-рейка. До начала выполнения работ подача электроэнергии отключается.
Для выполнения подключения устройства должен привлекаться квалифицированный электрик с группой электробезопасности III и выше.
После монтажа устройства, открывается крышка клеммной коробки и подсоединяются провода, согласно схеме, предусмотренной изготовителем. Для подключения данной модели электросчётчика не используются дополнительные устройства, схема – непосредственная.
Схема подключения счётчика – Меркурий 202
Провода должны надёжно затягиваться винтовыми зажимами клемм, чтобы избежать перегрева в процессе эксплуатации от неплотности контакта.
В специальной графе паспорта по результатам подключения ответственному лицу энергопоставляющей компании необходимо сделать отметку о вводе счётчика в работу, с указанием даты.
Энергомер Меркурий 202 – однофазное устройство, позволяющее учитывать количество потреблённой электроэнергии. Подходит для частного сектора, производственных мастерских, торговых точек, общественных зданий.
Использование прибора предусмотрено в автономном режиме или при условии подключения к централизованной системе обработки данных.
Электросчётчик отличается:
- точностью измерения, соответствующей установленным стандартам;
- наличием шунта, позволяющего осуществлять непосредственное подключение к электросети;
- полной совместимостью в размерах с устаревшими моделями индукционного типа.
Данные учитываются по нарастающему значению, вне зависимости от направления тока.
Технические характеристики
Технические характеристики счётчика Меркурий 202
Срок службы прибора
Нормативный срок службы прибора, в соответствии с техническими условиями завода-изготовителя составляет 30 лет. Продолжительность гарантийного срока увеличивается до 3,5 лет, если прибор не менее полугода находился на складе и не вводился в эксплуатацию.
Предусмотрена возможность гарантийного обслуживания, если в течение 3 начальных лет работы устройство выйдет из строя по причине сборочного дефекта или другой неисправности, вызванной отклонением от технологии производства. В этом случае счётчике может быть подвергнут бесплатному ремонту или замене, если восстановить работоспособность невозможно.
Межповерочный интервал
Начальная поверка устройства производится на заводе. После ввода в эксплуатацию, электросчётчик необходимо предоставлять для поверки представителю специализированной организации. Все результаты поверки отражаются в паспорте устройства, с указанием даты.
Стоимость счётчика
Цена электросчётчика относительно доступная – около 800 рублей. Возможен заказ по интернету, что позволит немного выиграть в стоимости, несмотря на необходимость оплаты транспортных расходов.
Преимущества прибора
Электросчётчик характеризуют следующие достоинства:
- долговечность и надёжность в работе;
- продолжительный межповерочный интервал;
- наличие гарантийных обязательств со стороны производителя;
- совместимость по габаритам в случае замены устаревших индукционных моделей;
- демократичность расценок;
- малые размеры и масса;
- удобство в подключении и снятии показаний.
Габаритные размеры счётчика Меркурий 202
Допустимый температурный диапазон устройства – в пределах от -40 до +55°С.
Рекомендуем: Счётчик электроэнергии Нева 123 — инструкция и как снимать показания
Как снять показания
Особенности снятия показаний зависят от модификации устройства. Если прибор оборудован электромеханическим счётным устройством, достаточно записать целое значение от начала месяца и в конце, вычислив разность и умножив на расценку по тарифу.
Для моделей с жидкокристаллическим экраном необходимо учесть, что на табло, последовательно чередуясь, отражается следующая информация:
- тарифная зона;
- показания по объёму потреблённой электроэнергии;
- мощностные параметры;
- текущее число, месяц, год и время.
Вариантов действий – два: дождаться, пока необходимый параметр отобразится автоматически или переключить выводимый раздел информации, нажав на кнопку.
Разновидности данного счётчика
Выпускается 8 исполнений данной модели, имеющие некоторые различия. Далее – детальнее о модификациях устройства.
202.1
Величина нормального и предельного тока соответственно 5 и 60 А, отношение импульсов к киловатт-часам – 6400, установлено электромеханическое счётное устройство.
202.2
От вышеуказанной модификации отличается передаточным числом (5000) и наличием жидкокристаллического дисплея.
202.22
Полный аналог предыдущего исполнения, дополнительно оборудован модемом.
202.3
Аналогичное исполнение первому из перечисляемых, отличается лишь значением токовых показателей (10 и 80 А).
202.4
Схожая модель с 202.2, только параметры тока, как у предыдущей.
202.42
Идентична предыдущей модификации, но имеется модем.
202.5
Единственное различие с исполнением 202.1 – величина передаточного отношения 3200.
202.6
Аналогичное исполнение вышеуказанному, с большими значениями нормального и предельного тока – 10 и 80 А.
Установка счётчика
Для монтажа электросчётчика применяется ДИН-рейка. Непосредственное подключение выполняется по схеме:
Схема подключения счётчиков МЕРКУРИЙ 202 к сети 230 В
Эта компактная и недорогая модель полностью удовлетворяет стандартам качества и неплохой вариант выбора данного устройства в случае замены устаревшего прибора.
Технический паспорт Меркурий 202
Счетчики предназначены для учета активной электрической энергии в двухпроводных сетях переменного тока.
Счетчики предназначены для эксплуатации внутри закрытых помещений и в местах, имеющих защиту от влияния окружающей среды (в шкафах, в щитках).
МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Класс точности счетчиков: | 1 |
| Номинальное напряжение, В: | 230 |
| Номинальный / максимальный ток, А: | 5/60 |
| Максимальный ток в течение 10 мс: | 30*I макс |
| Чувствительность при измерении активной энергии, А: | 0,02 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Активная / полная потребляемая мощность цепью напряжения счетчика при номинальном напряжении, Вт/В*А | 2 / 10 |
| Полная мощность, потребляемая каждой цепью тока, не более, В*А | 0,1 |
| Межповерочный интервал, лет | 16 |
| Гарантийный срок эксплуатации, лет | 3 |
| Наработка на отказ, не менее, ч | 140 000 |
| Диапазон рабочих температур, °С | от -40 до +55 |
| Масса, не более, кг | 0,6 |
| Габариты (ДхШхВ), мм | 119x56x202 |
Сертификаты:
Сертификат соответствия ТС Меркурий 202.52.2 МБСвидетельство утверждения типа средств измерений Меркурий 202.5731.5 КБ
Паспорт и руководство пользователя:
Паспорт Меркурий 202.5286.4 КБ
Документы:
Описание типа Меркурий 202.5157.5 КБФормуляр Меркурий 202.5366 КБМетодика поверки Меркурий 202.5610.4 КБ
Счётчик «Меркурий 202» — прибор коммерческого учёта показаний активной энергии в цепях переменного тока, по своему исполнению является однофазным. Допускается работа в автономном режиме, а также в составе АСКУЭ.
Устройство нашло применение как на гражданских, частных объектах, так и в промышленном использовании, сельском хозяйстве.
Существует несколько модификаций данного счетного механизма:
| Наименование типа прибора | Рабочий (допустимый) ток, А |
Имп/квтч |
Модификация счетного механизма | Оснащение доп.опциями |
| 202.1 | 5(60) | 6400 | УО | — |
| 202.2 | -//- | 5000 | ЖКИ | — |
| 202.22 | -//- | -//- | -//- | PLС- модем |
| 202.3 | 10(80) | 6400 | УО | — |
| 202.4 | -//- | 5000 | ЖКИ | — |
| 202.42 | -//- | -//- | -//- | PLС- модем |
| 202.5 | 5(60) | 3200 | УО | — |
| 202.6 | 10(80) | -//- | -//- | — |
Особенности конструктивного решения
- Использование токоизмерительного шунта привело к тому, что измерение, возможно, производить даже при существовании составляющей на постоянной основе;
- Импульсный порт позволяет подключать прибор к системе АСКУЭ, которая осуществляет учет энергии при помощи специальных импульсов телеметрических;
- Способен выдержать кратковременные нагрузки, превышающие номинальный рабочий ток до 30 раз;
- Погрешность измеряемых параметров не превышает 1,5%;
- Изоляция прибора учета способна выдержать напряжение до 4 кВ;
- Габаритные параметры прибора учета энергии идентичны обыкновенным индукционным счетчикам, что позволит устанавливать их без изменения конструкции щита.
Технические параметры электросчетчика
| Класс точности | 1 | |
| Рабочее значение разности потенциалов | 220 | |
| Нормальный допустимый ток | 5(60) А | |
| Частотность | 50 Гц | |
| Пусковой ток — Iбаз равно 5А — Iбаз равно 10А | ||
| Полная (максимальная) энергия затрачиваемая прибором для собственных нужд не больше | 2(10) Вт (ВА) | |
| Счетный механизм | ОУ | |
| Оптимальные условия окружающей среды | ||
| Габариты | 205х120х57 мм | |
| Вес,не более
Вес прибора в упаковке |
0,590 кг
0,75 кг |
Интервал между поверками и срок эксплуатации
Производитель предоставляет гарантию на данный прибор учета активной энергии – 3 года со дня ввода прибора в работу, но не более 42 месяцев со дня выпуска изделия.
Срок службы устройства, при условиях нормальной эксплуатации в закрытом помещении, без соприкосновения с агрессивной средой – 30 лет.
Усредненное значение наработки на отказ достигает порядка 140 000 часов непрерывной работы;
Интервал между поверками составляет – 16 лет. Поверка производится только аккредитованными организациями, либо компанией производителем, при использовании специальных поверочных устройств.
Снятие показаний с прибора учета «Меркурий – 202»
В качестве суммирующего устройства на данном типе приборов учета применяется жидкокристаллический индикатор с разрядностью в десять цифр. Две из них находятся после запятой и означают сотые и десятые доли киловатт часов, при снятии показаний они не учитываются.
При циклической (в автоматическом режиме) индикации, на дисплее отображаются следующие параметры:
- Номер тарифной зоны;
- Количество затраченной электроэнергии по каждому из настроенных тарифов;
- Моментальное значение активной мощности;
- Текущие показания времени и даты.
При нажатии кнопки отображается значение израсходованной электроэнергии с начала пуска прибора в работу и на начало каждого месяца. Для списания показаний необходимо выписать значения всех тарифов, умножить их на стоимость 1 кВт/ч и суммировать.
Установка и схема подключения счетчика
К установке устройства учета электрической энергии допускаются лица, не младше 18 лет, у которых в наличие группа по электробезопасности от 3 и выше, для электрических устройств до 1000 В.
Перед установкой необходимо проверить на наличие внешних повреждений, соединить согласно схеме и опломбировать.
Схема подключения
Электрический счетчик «Меркурий-202» выпускается и на сегодняшний день. Стоимость начинается от 750 рублей, зависит от модификации устройства.
Рекомендуем: Счетчик Энергомера СЕ 101 — описание, характеристикиИспользуемые источники:
