Медные трубы для отопления, водоснабжения, соединение труб

Преимущества и недостатки

Надо сказать, что системы, собранные из медных труб, наиболее близки к идеалу, поскольку они имеют многочисленные достоинства при минимуме недостатков:

• коррозионная стойкость и долговечность;
• способность выдерживать высокие температуры. Медь долговременно выдержит температуру среды до 300 ºС, хотя максимальная температура в централизованных системах теплоснабжения не превышает 115 ºС, а когда имеется в виду отопление частного дома, и того меньше, – 95 ºС;
• стойкость к перепадам давления и гидроударам. В соответствии с ГОСТ Р 52318–2005 тянутая медная труба разрушается при кратковременном давлении не менее 220 МПа. Стандартные изделия рассчитаны на рабочее давление 25 МПа (250 Бар). Подобные технические характеристики медных труб позволяют использовать их в любых системах отопления;
• малый вес по сравнению со стальными трубами;
• высокая теплопроводность. Неизолированный медный трубопровод, проходящий через помещение, является одновременно отопительным прибором, это нужно учитывать при подборе радиаторов и принимать количество секций меньшим;
• добротный и примечательный внешний вид;
• пластичность. Благодаря этому свойству материала медные трубы и фитинги могут выдержать несколько циклов размораживания.

Немного о недостатках. За высокое качество и надежность систем из меди приходится платить немалые деньги, но они того стоят, поскольку прослужат столько же, сколько стоит сам дом. Данный материал пригоден не только для разводки радиаторного отопления и теплых полов, обвязка котла медными трубами также считается одной из самых долговечных.

Монтаж медных труб

Сборка схемы обогрева или обвязки котла из медных труб производится из прямых участков и соединительных деталей – фитингов. Последние бывают латунными или медными, в зависимости от способа соединения. А способы эти бывают такими:

• пайка медных труб;
• обжимное разъемное соединение;
• обжимное прессовое соединение.

В свою очередь, спаивание стыков может выполняться двумя методами: мягким и твердым припоем. Но, вне зависимости от выбранного способа, сначала требуется надо произвести подготовку. Она заключается в измерении участка требуемой длины, отрезку самой трубы и зачистку стыка перед совмещением. Резать материал рекомендуется специальным ручным или механическим труборезом, он позволяет соблюдать четкий угол 90º и оставляет минимальную заусеницу, а от этого зависит качественный монтаж отопления из медных труб.

Зачистка стыка осуществляется наждачной бумагой с целью убрать с поверхности тонкую пленку из оксида меди. Наилучший вариант – использовать вместо наждачной бумаги мягкие губки, содержащие абразив. Перед зачисткой нужно удалить заусеницу, сняв небольшую фаску с внутренней поверхности. Для этого можно воспользоваться специальным приспособлением либо обычным сапожным ножом треугольной формы. Когда планируется осуществлять монтаж медных труб способом пайки, то зачистить от окиси нужно и фитинг.

Как паять медные трубы

Для спаивания самым популярным способом – с помощью мягкого припоя – для работы потребуется газовая горелка либо паяльник, а также кисть и флюс. На зачищенный стык снаружи кистью наносится слой флюса, при этом длина участка должна соответствовать глубине погружения трубы в фитинг. Рекомендуется ее замерить заранее и поставить метку маркером. Как и медные трубы для системы отопления, флюсом покрывается внутренняя поверхность фитинга, после чего производится стыковка деталей вручную.

Следующий шаг – прогрев сопряжения газовой горелкой либо электропаяльником. Тут важно попасть в точку, чтобы не было перегрева или недогрева, неопытному монтажнику потребуется предварительная тренировка. Узнать, когда достигнута достаточная температура, довольно просто.

Надо в процессе работы прикладывать проволочку припоя к поверхности трубы и в тот момент, когда она начнет плавиться, начать наносить припой на стык, отведя горелку немного дальше. Как правильно спаивается система отопления с медными трубами, показано на видео:

Разъемные и прессовые сопряжения

Чтобы выполнить прессовое соединение, нужен специализированный инструмент – обжимные клещи. Они бывают как ручными, так и электрическими. После зачистки трубы и фитинга они совмещаются, снаружи на стык накладываются клещи и выполняется обжатие. Соединение считается неразъемным и достаточно надежным.

Разъемное сопряжение делается по примеру металлопластиковых труб, поскольку принцип совмещения латунного фитинга с трубой точно такой же. Соответственно, стоимость соединителя в несколько раз выше, чем фитинга для пайки. Зато для монтажа понадобятся лишь 2 гаечных ключа. Подробности выполнения работы представлены на видео:

Заключение

Вы точно не ошибетесь, если примете решение вложить средства в отопление из медных труб. В результате вы получите долговечные трубопроводы с большим запасом прочности. Более того: подобные системы выглядят очень эстетично и привлекательно в любом интерьере.

Содержание

Преимущества

Отличительная черта медных труб – это очень низкое расширение под воздействием высоких температур. Этот показатель у них до восьми раз ниже, чем у любого типа полимерных труб. Данный вид труб не восприимчив к ультрафиолетовому облучению, которое губительно влияет на пластиковые трубы.

У медных труб есть и еще одна отличная особенность – бактерицидное свойство. Этот фактор не столь важен для отопительных контуров, но при этом имеет решающее значение при монтаже систем питьевого водопровода. Еще можно отметить, что медь не подвержена коррозии, а лишь окисляется в воде.

Представленному виду труб ничем не угрожает замерзание воды в системе. Их сочетание с фитингами для капиллярной пайки делает их на 100% непроницаемыми для кислорода. Данный вид труб можно без опаски использовать в напольных системах «теплый пол», а также скрывать в стену за слоем штукатурки, не опасаясь протечки.

Пожалуй, единственный недостаток этого метала – это процесс электролиза, который может навредить трубопроводу. Особенно бурно этот процесс протекает, если параллельно в отопительной системе использованы радиаторы из алюминия или его сплавов.

Изоляцию отопительных труб выполняют исключительно с целью практичности. Это объясняется тем, что на отрезке от отопительной котельной до клиента-потребителя происходит значительная потеря температуры тепла. Иногда такой расход тепла составляет от пяти до двадцати процентов.

Поэтому теплоизоляция труб отопленияпросто необходима. К тому же нужно грамотное проведение изоляционных работ. Это в свою очередь отразится на эффективном функционировании всей отопительной системы в целом.

Для теплоизоляции труб отопления применяют несколько методов с использованием различных материалов. Чтобы теплоизоляция труб отопления эффективно функционировала, нужно применить не только необходимый материал, но и выполнить надлежащий монтаж по всем технологическим правилам.

Особенности использования труб из меди в системах отопления

Медные конструкции для обогрева характеризуются, как уже было сказано, сравнительной простотой монтажа. Широкий ассортимент соединительных фитингов позволяет выполнить монтаж отопления любой сложности. Для обогрева можно использовать тонкостенные трубы из данного материала, однако обычно толщина стенок такой арматуры круглого сечения составляет порядка 1 мм при наружном диаметре в 3-3,6 мм. В случае замены старых медных конструкций их можно будет повторно использовать или продать. Даже в случае продажи изделий на лом можно вернуть до 30% потраченных средств.

Среди недостатков медных труб для отопления можно отметить их сравнительно высокую стоимость. Хотя в ценовом отношении конструкции из этого материала могут успешно конкурировать с некоторыми металлопластиковыми. Если стоимость самой меди несколько выше, чем стоимость металлопластиковых труб отопления, то все необходимые фитинги стоят намного дешевле. К тому же соединения, выполненные при помощи пайки, намного надежнее металлопластиковых цанговых и прессованных соединений.

Если вы решили выполнять монтаж таких конструкций обогрева, то лучше всего покупать трубы диаметром 3,05 см (1,2 дюйма). Данный размер является наиболее оптимальным для отопления.

Высокие качественные характеристики и тонкие стенки позволяют выполнить монтаж обогрева из меди даже неопытному мастеру, достаточно просто внимательно относиться к работе и строго соблюдать все правила. Специалисты производят монтаж конструкций из данного материала методом жесткой и мягкой пайки, что позволяет намного надежнее и быстрее осуществлять процесс, чем при использовании резьбовых соединений и сварки.

Медные изделия имеют множество положительных характеристик. Они защищают отопительную систему от попадания в нее воздуха, способны выдерживать давление до 30 атмосфер, срок эксплуатации данных изделий составляет свыше 60 лет, в отличие, к примеру, от полимерных изделий для обогрева помещений

Что немаловажно при организации отопительной конструкции в частном загородном доме, трубы можно смонтировать самостоятельно при помощи пресс-инструмента и пресс-фитингов

Капиллярная методика соединения медных труб

, которую по праву считают самым надежным и прочным методом соединения медных деталей, выполняют, опираясь на принципы капиллярной технологии. В соответствии с данным эффектом, который основан на законах физики, жидкость может подниматься по капилляру, преодолевая силу тяжести, если между нижней и верхней точкой ее подъема имеется определенная дистанция.

Фитинги под пайку

Данный физический эффект позволяет паять медные трубы таким образом, чтобы расплавленный газовой горелкой припой равномерно распределялся по всей области создаваемого соединения. Для того чтобы эффективно выполнять такую пайку, можно располагать трубы в любом пространственном положении, главное, чтобы расплавленный припой подавался с нижней части формируемого соединения.

Более подробно процесс выполнения капиллярной пайки выглядит следующим образом:

• используя газовую горелку, место будущего соединения тщательно прогревают;
• в зазор между торцами соединяемых труб или между трубой и используемым фитингом подается расплавленный припой, который его полностью заполняет за счет капиллярного эффекта;
• полученному соединению дают полностью остыть;
• после полного остывания сформированного соединения его элементы тщательно зачищают, используя специальный чистящий состав.

При помощи пайки, основанной на капиллярном эффекте, соединяют элементы трубопроводов не только из меди, но и из черных металлов. В том случае, если в качестве соединительного элемента для медных труб используется стальной фитинг, то на место будущего соединения наносится слой специального флюса. В качестве припоя при выполнении пайки по капиллярной технологии применяется очень токая проволока, которая может быть изготовлена из олова, меди, а в отдельных случаях даже из серебра.

Сравнение медных и стальных труб

Трубы из меди и стали обладают сопоставимыми характеристиками, но медные изделия, если сравнивать их со стальными, имеют целый ряд неоспоримых преимуществ, среди которых:

• исключительная устойчивость против образования и развития коррозии, высокая прочность на разрыв и надежность, что значительно увеличивает срок службы, который значительно (в 2–3 раза) превышает период эксплуатаций аналогичных изделий из стали;
• меньшая материалоемкость (при использовании медных труб нет необходимости выбирать толщину их стенки с запасом, учитывая дальнейшую коррозию);

• меньший, по сравнению с изделиями из стали, коэффициент трения, что позволяет использовать для монтажа систем водоснабжения медные изделия меньшего диаметра;
• надежность мест пайки и соединений с фитингами в медных водопроводах (в стальных системах такие элементы требуют постоянного внимания и регулярного обслуживания);
• возможность применения для монтажа систем водоснабжения из медных труб всех известных методов соединения;
• возможность механической обработки даже в процессе монтажа (что удобно, для этого не потребуется использования сложного и громоздкого оборудования).

Отопление из медных труб монтаж за приемлемую цену, покраска лаком от производителя

Разводка труб из меди становится с каждым годом все более популярной

Для того чтобы создать отопление медными трубами изучают технологии соединения изделий. Соединение производится благодаря мягкой пайке. Припой позволяет соединить все элементы отопительной системы. Иногда используют муфты (фитинги). Изделия для отопления или водоснабжения компонуют друг с другом посредством фитингов из такого же материала. Возможно применение бронзовых элементов.

Отопление на медных трубах невозможно создать без обжимных либо паечных фитингов. Из латуни изготавливают изделия. Внутрь помещают обжимное кольцо, обеспечивающее непроницаемость посторонних веществ в крепление. Для затягивания кольца понадобится гаечный ключ. Обжимные фитинги применяются для низкого давления в отличие от паечных. Их следует систематически подкручивать и исследовать.

Объединение стальных и пластиковых изделий с медными производится с помощью обжимных фитингов. Для сплочения элементов разбирают фитинг, надевают гайку на трубу, а следом обжимное кольцо. Подборка, которая состоит из кольца, гайки и трубы вставляют в фитинг. Затягивают гайку на количество оборотов, определяемое данными, размещенными в паспорте муфты и диаметром трубы.

Методы получения неразъемных соединений для монтажа системы водоснабжения: пайка

Необходим монтаж медных труб отопления с диаметром больше 11 см и толщиной стенки от 0,16 см?

Используйте сварку

Производится с помощью мягкого припоя пайка медных труб. Это низкотемпературная технология применяется при температуре до 440 градусов. Процедура производится с помощью флюсов, увеличивающих адгезию. Элементы зачищают перед пайкой.

При предельных температурах металл утрачивает твердость, поэтому припой обладает низшей точкой плавлений.

Отопление медными трубами – востребованный и долгоиграющий вариант обогревания помещений. Средние цены на медные трубы для отопления относительно высокие и оправданные. Ценник формируется в зависимости от диаметра и отдельных показателей. Ориентировочная стоимость продукции:

• необожженного изделия диаметром 1 см составляет 280 р. за метр;
• отожженный аналог в 18 мм продается за 400 р.

Подобные изделия обладают высокими эксплуатационными свойствами.

Отопление из медных труб будет радовать долгие годы, если изделия подобраны правильно. Качественные элементы системы маркируются и имеют значение EN-1057. Изготавливаются изделия по стандартам DIN. Обрабатывают их фосфором для увеличения стойкости к воздействию жесткой воды.

ПОСМОТРЕТЬ ВИДЕО

Медные трубы для отопления используются все чаще и чаще.

Важные критерии при выборе медных труб

Популярность трубопроводов из меди в системах внутри помещений растет с каждым годом. Медные трубы и фитинги являются универсальным конструкционным материалом в системах водоснабжения, отопления, кондиционирования воздуха.

Помимо высоких качественных свойств, трубы из меди легко поддаются резке, гнутся, не требуют много места (наружный и внутренний диаметры медных труб существенно меньше по сравнению с пластиковыми и стальными трубами). Фитинги, предназначенные для соединения медных труб между собой, а также для соединения их с изделиями из других материалов, просты при монтаже и обеспечивают полную надежность в эксплуатации труб.

Благодаря применению медных труб стало возможным измерять расход отопительной энергии на отдельные объекты потребления: для этого общий вертикальный трубопровод выводят на лестничную клетку, а в отдельные помещения тепло обеспечивается через горизонтальные медные трубопроводы, оборудованные счетчиками тепловой энергии.

Медные трубы системы отопления прокладывают в полу, под плинтусом, в панельных стенах, как открытые конструкции. Для отопления и горячего водоснабжения используют трубы с изоляцией, которые обеспечивают повышение энергосбережения системы, эффект экономии для пользователей тепла, так как снижаются его потери. В конечном результате установленные трубопроводы имеют эстетичный внешний вид.

Мы продаем специально разработанные под определенную область применения и высокого уровня качества медные трубы немецких компаний KME, МКМ, нержавеющие трубы SANHA, также сотрудничаем с “Керамик Студио” по продаже керамической плиткии другими. Реализуются трубы в различном исполнении по материалу, степени твердости, механическим и эксплуатационным свойствам:

• мягкие (диапазон диаметров от 6 до 22 мм, в кольцах, с длиной труб 25-50 м), полутвердые, твердые (разбег диаметров от 10 до 133 мм, с длиной отрезков 5 м) трубы из меди;без изоляции, с изоляцией; специализированные трубы для холодильного оборудования, кондиционирования;«теплые полы»; нержавеющие трубы из стали NiroSan(диаметры от 15 до 108 мм, отрезки по 6 м).

Медные трубы для водопроводапо праву считаются лучшими для монтажа любых систем водоснабжения. Этот тип труб обладает отличными характеристиками и высочайшей степенью надежности. Они способны выдерживать колоссальное давление (до 40 атмосфер) и служить 80–100 лет! Но фактически их рабочие параметры еще выше, поскольку производители указывают минимальное пороговое значение.

Особенности медных фитингов под пайку

Одним из простых и наиболее прочных соединений трубопроводов из медных комплектующих является пайка.

В отличие от полимерных изделий медные фитинги, как и трубы, считаются вечными по сроку эксплуатации, они служат не менее века, не портятся под солнцем, не плавятся от высокой температуры и не трескаются на морозе, поэтому применяются там, где к герметичности и прочности трубопроводных магистралей предъявляются повышенные требования.

Популярность медных фитингов обусловлена особенными характеристиками металла:

• медь — известных антисептик, который предохраняет трубы от развития бактерий и грибков;
• монтаж коммуникаций, состоящих из медных комплектующих, проще, чем соединение трубопроводных систем из чугуна и стали;
• повредить медные трубы или фитинги можно, только под давлением более 200 атм, но такого давления в коммуникационных системах просто не может быть.

Ограничения при использовании труб из меди

Несмотря на многочисленные преимущества, которыми обладают медные трубы, существуют определенные ограничения по их использованию. Обусловлены эти ограничения следующими характеристиками данного металла.

• Медь является очень мягким и пластичным металлом, поэтому скорость потока жидкости по трубам, изготовленным из этого материала, не должна быть выше 2 м/с.

Фитинги для медных труб

• При выполнении пайки труб и необходимо следить за температурой их нагрева, так как перегрев может привести к снижению прочности материала и его разрыву в месте соединения.
• После и выполнения монтажа фитингов необходимо удалить использованный флюс из внутренней части водопровода, для чего применяется метод промывки. Такой флюс, являясь химически агрессивным веществом, может привести к развитию коррозионных процессов в трубопроводе.
• После медных труб и соединительных фитингов (по направлению движения водного потока) в системах водоснабжения нельзя использовать элементы из цинка, стали и алюминия, это может привести к активному развитию коррозионных процессов. Если же использование таких элементов необходимо, то предотвратить их коррозию помогут пассивные аноды, присоединяемые к системе.
• Фитинги, которые применяются для соединения медной трубы с элементом водопровода из другого металла, должны быть изготовлены из латуни, бронзы или нержавеющей стали, это позволит избежать коррозии данных элементов.

Однако даже эти ограничения, которые можно считать незначительными, не снижают популярности медных труб, считающихся лучшим материалом для обустройства систем водоснабжения.

Еще до проектирования водяного отопления должно быть принято решение о материале изготовления труб. В настоящее время в России предпочтение отдают полимерным трубам, реже — металлопластику, еще реже — нержавеющей стали. За рубежом чаще всего используют медные трубы для отопления. Их нередко применяют для разводки водяных систем в частных домах. Многолетний опыт использования показал, что медные аналоги имеют лучшее соотношение по параметрам «надежность/практичность».

Преимущества

Преимущества:

1. Легко переносят нагревание в несколько сотен градусов (только при температуре в 6000 градусов происходит «отжиг», и труба начинает терять свою прочность, приобретая пластичность).
2. Способны выдерживать давление до 30 атмосфер и более.
3. Благодаря своей пластичности, не разрушаются, если внутри замерзает вода.
4. Медь обладает антикоррозийным свойством, а также не реагирует на ультрафиолетовое излучение и активные химические вещества, что увеличивает срок службы трубы до 50 лет и более.
5. Не допускают диффузии воздуха в теплоноситель через стенки.
6. Медь спокойно можно использовать на выходе из теплогенератора, ведь она, по сравнению с полимерами, имеет низкий коэффициент температурного расширения (максимум 1,5 мм на погонный метр при 900 градусах).
7. Внутренняя поверхность имеет меньшую шероховатость, по сравнению со стальными (но не с полимерными), что значительно снижает гидравлическое сопротивление в системе, поэтому можно применять менее мощные насосы. По причине отсутствия шероховатостей, внутри трубы не накапливаются ненужные отложения.
8. Из-за тонких стенок и фитингов проходное сечение в местах соединения остается неизменным, поэтому гидравлические характеристики трубопровода не ухудшаются. Вся система получается легкой и компактной. Только наружный диаметр внутреннего сечения намного больше, нежели стальной или полимерной.
9. Медь безопасна для человека. Она обладает мягкими антибактериальными свойствами.
10. Это красивый материал, который не испортит вид помещения.

Недостатки

Минусы:

1. Самая высокая стоимость среди аналогов.
2. Техника сборки гораздо сложнее, чем, к примеру, пайка полипропилена.
3. В связи с высокой теплопроводностью рекомендуется прокладывать такие трубы в изоляционных рукавах (запенивать), так как это позволит доставить тепло к отопительным приборам с наименьшими потерями.

Типы медных труб

Существует общепринятая классификация, в основе которой лежат различные критерии определения видов труб.

По толщине стенок:

1. Тонкостенные. Толщина их стенок составляет примерно от 0,15 до 0,17 мм, поэтому для отопления они практически не используются.
2. Толстостенные. Толщина в данном случае колеблется от 0,7 мм до 1 см. Для обогрева чаще всего берут изделия с толщиной стенок 1-2 мм, так как с увеличением толщины увеличивается давление, которое способна выдержать труба.

По состоянию материала:

Необожженная (жесткая). Как правило, штампуется отрезками длиной до 6 м. Обладает высокой прочностью, но низким коэффициентом удлинения до разрыва (всего 15%).</li>Отожженная (мягкая). Появляется в связи с «отпуском» заготовок при температуре в 600-700 градусов. Потеря прочности напрямую связана с показателями удлинения при разрыве. При потере прочности на 30%, показатели удлинения увеличатся до 60%.</li>

Цены на медные трубы отожженные

медные трубы отожженные

По составу материала:

• чистая медь;
• сплавы, содержащие цинк или олово.

По способу изготовления:

• тянутые (холоднодеформированные);
• прессованные.

По наличию шва:

• цельнотянутые (не имеют шва);
• из сварной заготовки.

Изделия также различаются по наличию/отсутствию защиты. Существуют модели без изоляции, а также в жестком пластиковом кожухе (полиэтилен, ПВХ), защищающем коммуникации от механических повреждений. Еще выпускаются изделия в оболочке из вспененного полиэтилена, который препятствует неконтролируемым потерям тепла.

Российская маркировка медных труб

Способ изготовления: тянутая — Д.

Форма сечения: круглая — КР.

Состояние:

• мягкое — М;
• полутвердое — П;
• твердое — Т.

Размеры: наружный диаметр и толщина стенки.

Длина: кратная мерной — КД.

Форма поставки:

• отрезки;
• бухты;
• в бухтах свободной намотки — БТ;
• в бухтах послойной упорядоченной намотки — БУ;
• в бухтах плоской спиральной намотки — БС.

Пример маркировки: труба ДКРМ (тянутая круглая мягкая) 8,0х1 (размер) 5000 (длина) бухты БУ (послойной упорядоченной намотки) М1 р ГОСТ Р 52318-2005.

Критерии выбора

Медные модели, ввиду своей высокой стоимости, должны подвергаться тщательному отбору.

Чтобы не ошибиться, необходимо познакомиться с основными критериями выбора:

1. Соответствие условиям использования. Главное преимущество изделий в их универсальности. Подходят как для водопровода, так и для отопительных систем, ведь они невосприимчивы к постоянному перепаду температур и высокому давлению. Могут выдерживать нагрузки до 40 атмосфер и температуру до 500 градусов Цельсия. Устойчивы к ультрафиолетовому излучению и имеют малый коэффициент расширения (в 7 раз меньше, чем у полимерных). Также, благодаря активным бактерицидным свойствам меди, она абсолютно безопасна для человека. Но стоит обратить внимание на то, что медь плохо реагирует на хлор, поэтому взаимодействие с ним быстро приведет трубы в негодность.
2. Стоимость материала и установки. Стоимость меди в разы выше аналогов (примерно в 4 раза выше цены пластика). Но если брать в расчет все работы, связанные с установкой, и дополнительные элементы, то конечная стоимость работ выходит не выше, чем у металлопластика. Пресс-фитинг для пластика обходится гораздо дороже, нежели фитинг под пайку для меди. Следовательно, итоговая стоимость установки напрямую зависит от метража и количества крепежей.
3. Срок службы. Безаварийный срок службы медного трубопровода составляет от 50 лет и выше, что является очень хорошим показателем.
4. Удобство монтажа. Монтаж трубопровода проходит в несколько этапов: подготовка материала, его обработка и установка. Сам процесс занимает длительное время, ведь необходимо обрезать трубы, загнуть с помощью трубогиба, а также провести полный монтаж всех элементов. В конце все необходимо соединить с помощью фитингов (паячных и обжимных).

Не следует соединять медь с оцинкованной сталью, ведь из-за электролитических процессов медь попросту разрушится.

Методы состыковки труб

По технологии стыковки считаются универсальными. Подойдет любой из нескольких способов соединения, что является несомненным плюсом.

В зависимости от целей можно выбрать:

• сварку;
• механическую сборку (прессование, компрессионное соединение, зажим самофиксирующимися фитингами);
• пайку (твердым или мягким припоем).

Для сварки подойдет диаметр от 100 мм с толщиной стенки более 1,5 мм. Механическая сборка подходит только для открытых участков. Если участок скрыт в монолитах или в строительных конструкциях, то такие фитинги дорого обойдутся. В бытовых отопительных системах, как правило, используется пайка мягким припоем. Она требует для работы специальные капиллярные фитинги.

Технология пайки медных труб своими руками

Перед тем, как начинать пайку, необходимо вкратце ознакомиться с теорией, чтобы процесс проходил легче и понятнее. В быту при монтаже водопроводных и отопительных систем квартир используется мягкая пайка , при которой места соприкосновения нагревают до 250-300 градусов, что позволяет мягкому припою (олову) расплавиться. Но, несмотря на кажущуюся легкость, такая температура опасна для меди, поэтому делать все нужно очень аккуратно и правильно.

Подготовка к капиллярной пайке:

1. Отрезаем трубу нужного размера.
2. С торца заготовки снимаем фаску (данная манипуляция позволит снизить гидравлическое сопротивление в месте соединения).
3. Зачищаем внешнюю поверхность трубы и внутреннюю поверхность фитинга абразивной губкой. Это позволит избавиться от оксидной пленки.
4. По всей площади контакта распределяем флюс-пасту, которая обеспечит мягкий припой. Чтобы припой получился жестким, использовать пасту не нужно.
5. С небольшим прокручиванием надеваем фитинг на патрубок до упора.
6. С рабочей поверхности ветошью удаляем флюс-пасту.

Можно начинать паять.

Низкотемпературная пайка медной трубы:

1. Место соединения прогреваем до момента начала плавления флюс-пасты. Для этого плавно и равномерно водим соплом горелки вокруг горловины.
2. После того, как флюс нагрелся, наносим припой на всю поверхность соединительного шва. Огнем горелки не касаемся проволоки припоя, так как олову нужно плавиться не от прямого контакта с огнем, а от высокой температуры медного изделия.
3. Процесс плавки и пайки завершен. Ждем полного остывания изделия. Процесс охлаждения ускорять нельзя — все должно остыть естественным способом без подручных средств.
4. С детали в конце работы убираем всю флюс-пасту, ведь она разрушает защитный слой медных изделий.

Чем покрасить трубы из меди

После монтажных работ трубопровод можно покрасить, чтобы защитить его от коррозии и придать эстетичный вид. Рассмотрим, какая краска подойдет для достижения вышеуказанных целей.

Хорошим выбором станут такие краски:

• полиуретановые;
• алкидные;
• ПФ-115, 156, 167, 187, 223, 519;
• ГФ-0119.

Цены на ПФ-115

ПФ-115

Из лаков хорошо подойдут:

• смесь этинолевого покрытия с алюминиевой пудрой (соотношение 9:1);
• ВЛ-51.

Масляные краски использовать противопоказано, ведь под воздействием высокой температуры они темнеют!

Перед тем, как красить, следует очистить и покрыть поверхность свинцово-суриковым грунтовочным составом №81. При покраске следует учитывать то, что краска в медь не впитывается, а, следовательно, необходимо тщательно растушевывать наносимый состав. Лучше всего распылять краску баллончиком, ведь с его помощью можно получить качественную поверхность.

Стоимость медных труб

Трубы медные для отопления и водоснабжения можно купить в Москве по хорошей цене. Стоимость зависит напрямую от размера и диаметра. В данной таблице указаны производители медных труб для отопления, цены за метр и килограмм.

Видео

Ниже представлено интересное видео о том, как паять медные конструкции.

Похожие записиОтзывы и комментарии

Медные трубы использовались ещё 5 000 лет назад и до сих пор они сохранили свое рабочее состояние. Об этом свидетельствует факт нахождения водопроводной системы в пирамиде Хеопса. Электропроводность меди превышает стальную в 5 раз, а в некислотной среде медь не поддается коррозии. Системы отопления даже из тонкостенных медных труб имеют большую прочность и долговечность. Они не подвержены влиянию таких факторов, как перемена давления и температура теплоносителя в системе, форма таких труб остается неизменной.

Медь не реагирует на низкие температуры, и это свойство позволяет продолжать их монтаж при минусовой погоде. Все эти свойства меди не только позволяют, но делают её использование преимущественным перед другими материалами в системах отопления. Однако, есть большой минус — цена меди высока по причине большой востребованности и нехватки возможного объема производства.

Отопительная система с медными трубами

Преимущества:

• Сети отопления на 80% состоят из одной трубы, поэтому, чтобы в последнем радиаторе системы вода была не менее 70˚С необходимо на вход подать воду в 120˚С. Согласно нормативам вода в городских сетях отопления должна быть не менее 70˚С и не должна превышать 150˚С. Металлопластиковые и полипропиленовые трубы по своим техническим параметрам не выдерживают такого температурного режима, они ограничены температурой в 95˚С, тогда как медь способна выдерживать 300˚С.
• Медные трубы способны выдерживать давление в системе в 200−400 атм, причем паяные участки остаются неизменными. Металлопласт может выдержать только 6 атм, а рабочее давление в центральной системе колеблется от 6 до 8 атм, то есть металлопластиковые трубы будут эксплуатироваться на максимальной возможности и быстро выходить из строя.
• Немаловажное свойство медных труб — они не очень боятся замораживания и без проблем готовы выдержать заморозку до 4 раз.
• Медь обладает бактериостатическим свойством, использование таких труб позволяет бороться с и загрязнениями в сетях централизованного водоснабжения.
• На медные трубы не имеет воздействия применяемый в России хлор.
• Чтобы избежать воздействия блуждающих токов медные трубы используют в полимерной оболочке.
• Срок службы современных труб из меди составляет порядка 100 лет, тогда как стальные-20, а пластиковые 50−60 лет.
• Трубы из меди легко гнутся, что облегчает монтаж.
• Эстетичный вид меди позволяет использовать их не маскировать в помещении.

• Медь обладает хорошей теплопроводностью.

Недостатки:

• Чтобы не вызывать наружных коррозийных процессов, повреждающих трубу насквозь, необходимо использовать медные трубы в защитном покрытии и укутывать теплоизоляционными материалами в процессе монолитного монтажа стен. Применение защитной оболочки и теплоизоляции также позволит избежать воздействия на систему блуждающих токов и абразивного износа раньше гарантийного срока.
• Нельзя использовать медь в сочетании с алюминиевыми элементами в сантехнике, это вызывает электрохимическую коррозию.
• Медные трубы отличаются высокой стоимостью, однако, сантехнические аксессуары для монтажа гораздо дешевле пластиковых элементов, что в целом делает монтаж медной системы сопоставимым по ценам металлопластиковой.
• Соединять трубы, из меди и другого материала, можно только посредством латунных переходников или арматуры.

Когда целесообразно использовать медные трубы?

Медные трубы обеспечивают высокую прочность к воздействию температур более 100˚С, существующих в системах центрального отопления, которые работают на твёрдотопливных котлах.

Можно проводить прокладку труб на стене, не теряя эстетичного вида.

Если система отопления и водоснабжения имеет много разветвлений и предполагает монтировать большое число фитингов, то это удешевляет монтаж при всех достоинствах медных труб и делает их применение более целесообразным по сравнению с другими материалами.

Долговечность медных труб сравнима со сроком эксплуатации дома, поэтому если нет ограничений в финансах — монтаж таких труб будет оправдан.

Трубы из альтернативных материалов

Чтобы разобраться, когда какие трубы можно применить в отоплении, их нужно сравнить по нескольким параметрам и ответить на ряд вопросов:

• Какова будет система отопления — принудительная или самотечная.
• Вид монтажа трубы — внутри или снаружи стены, простая или сложная конфигурация системы.
• Максимальная и рабочая величина давления и температуры в системе.
• Цена

Проанализировав эти данные можно подобрать свой вариант.

Железные трубы

Сегодня на рынке предлагается большой выбор железных труб, хотя использование их свелось к применению в системе самотечного автономного отопления с использованием труб большого размера. Главным достоинством этих труб остается прочность, их нельзя повредить механическим способом. Они стойки к высоким температурам (более 1500˚С) и давлениям. Влага мало действует на металл, так как при длительной циркуляции одного и того же теплоносителя в системе кислород из неё быстро испаряется. Практика эксплуатации железных труб показывает, что срок службы у них более 20 лет.

Недостатком считается сложность монтажа, нужен квалифицированный сварщик для соединения труб, что ведет к значительному удорожанию конструкции, да и ремонт в уже обжитой комнате приведет к порче обоев и мебели, если ее невозможно будет отодвинуть. Железные трубы подвержены коррозии, поэтому монтировать их внутрь стены нецелесообразно. Также железные трубы имеют не очень привлекательный вид и ежегодно нуждаются в покраске. А вот большая теплопроводность внутри помещения является достоинством, увеличивает теплоотдачу, тогда как, проходя по неотапливаемым участкам, может значительно терять тепло и требует изоляции. Цена таких труб не высокая.

Пропиленовые трубы

Пропиленовые трубы тоже не так дороги, имеют небольшой вес, внутренняя поверхность у них гладкая, что препятствует нарастанию известкового налета, не ржавеют. Трубы из пропилена сохраняют долго свой внешний вид и не нуждаются в покраске. Срок службы относительно недолог — 20 лет, но зато они устойчивы к низким температурам и применение их на загородных дачах, когда хозяева оставляют надолго помещение без присмотра, здесь применение таких труб будет кстати.

К сожалению, система из полипропиленовых труб малопригодна для ремонта. И придется заменять весь участок. Низкая жесткость труб предполагает дополнительное крепление, чтобы под воздействием температур она не сильно прогибалась. Трубы имеют низкую термостойкость не более 70˚С, а климатические условия страны требуют большего нагрева труб, чтобы обеспечить комфорт в доме. Цена невысокая.

Металлопластиковые трубы

Металлопластиковые трубы стали очень популярны, потому что сочетают в себе лучшие качества стальных и пластиковых труб. Труба состоит из трех слоев. Основа — алюминиевая фольга, толщиной 0,2−0,3 мм, покрытая слоем пластика, защищающим металл от негативного воздействия агрессивных компонентов окружающей среды, и внутренний тонкий слой, нанесенный на фольгу для предотвращения появления различных осадков внутри просвета трубы. Соединение слоев осуществлено особым клеем с высокой адгезией к обоим компонентам — полимеру и металлу. Именно клеящий состав придает трубе прочность и эластичность.

Достоинствами металлопластиковых труб можно считать гладкую поверхность, эстетичный вид, легкость монтажа, не требующего специального оборудования. Также к ним следует отнести долговечность — 50 лет, экономия при раскрое и отсутствие остатков. Металлопластиковые трубы не проводят блуждающих токов, у них нет температурного расширения и их смело можно монтировать в стену.

К недостаткам следует отнести цену на всю систему, трубы сами недороги, а вот аксессуары к ним недешевы. Соединительные элементы имеют зауженное сечение, это снижает проходимость трубопровода, а при минусовых температурах произойдет разрыв. Их нельзя использовать в домах дачного типа.

Трубы из нержавеющей стали

Трубы из нержавеющей стали могут конкурировать с медными теплоносителями по цене и качеству. Такие трубы не ржавеют и не подвержены внутреннему загрязнению. Они имеют высокую теплопроводность и большой срок службы — 50 лет. Производятся сварные трубы, их можно использовать в отопительной системе, но есть вероятность протечки по шву, а ремонт обойдется недешево. Бесшовные трубы имеют больший срок службы, но и стоят гораздо дороже. Применять в отопительной системе целесообразно только тонкостенные трубы, но монтаж должен производить специалист.

Если рассмотреть отопление в квартире, то по надежности все трубы соответствуют предъявляемым требованиям. Медь и нержавеющая сталь — это самый дорогой, но универсальный материал, но все же преимущество металлопластиковых труб для отопления в современной квартире — это их малая теплопроводность, удастся избежать тепловых потерь, монтируя их в стену или под плинтус, невысокая цена и возможность самому смонтировать систему отопления без специальной квалификации. Медные трубы, обладающие высокой теплопроводностью, необходимо изолировать, чтобы проложить внутрь стены, они дороги для прокладки их в квартире. А вот в загородном доме медные трубы будут хорошим решением для тех, у кого финансы не ограничены. Они эстетичны, надежны и долговечны.

<index>

Появление на рынке множества бюджетных аналогов – труб из металлопластика и ППН (полипропилена), не стало причиной потери популярности медными трубами, которые по прежнему повсеместно используются при обустройстве систем отопления.

Отопление из медных труб

В данной статье представлены медные трубы и фитинги. Мы рассмотрим типоразмеры труб и разновидности фитингов, выполним их сравнение с полипропиленовыми аналогами и изучим технологию соединения изделий под пайку, компрессионный и прессовый обжим.

Маркировка медных труб

Медны трубы для отопления изготавливаются согласно положений ГОСТ №617-90 “Трубы медные”. Изделия имеют унифицированную маркировку типа ДКРНМ 28*3*3000 М2 Б, в которой

• Д – способ изготовления ( Д – тянутая либо холоднокатаная, Г – прессованая);
• К – круглое сечение;
• Н – точность изготовления нормальная (П – повышенная);
• М – мягкая (П – полутвердая, Т – твердая, Л – мягкая с повышенной пластичностью, Р – полутвердая с увеличенной прочностью, Ч – твердая с увеличенной прочностью);
• 28 – наружный диаметр, мм;
• 3 – толщина стенки, мм;
• 3000 – мерная длина отрезка;
• М2 – из меди марки М2.

Твердые и мягкие медные трубы

Медные трубы могут изготавливаться в мягкой либо твердом исполнении, что зависит от марки используемого для производства сплава. Для обустройства систем отопления чаще всего применяются твердые изделия, использование мягких труб рационально лишь при монтаже теплого пола, укладка которого выполняется с большим количеством изгибов.

Сортамент и особенности выбора

Твердые медные трубы для отопления выпускаются в отрезках мерной длины от 2 до 5 м, мягкие – в бухтах длиной до 50 метров. Толщина стенки варьируется в пределах 1-3 мм, в отопительных коммуникациях чаще всего используются изделия со стенками 1.5-2 мм.

Рассмотрим габаритные характеристики наиболее востребованных диаметров труб:

• ∅ 10 мм: масса погонного метра – 197 г, толщина стенки – 1.5 мм;
• ∅ 12 мм: масса п.м – 308 г, толщина стенки – 1.5 мм;
• ∅ 15 мм: масса п.м – 391 г, толщина стенки – 1.5 мм;
• ∅ 18 мм: масса п.м – 480 г, толщина стенки – 2 мм;
• ∅ 22 мм: масса п.м – 590 г, толщина стенки – 2 мм;
• ∅ 28 мм: масса п.м – 1115 г, толщина стенки – 2.5 мм;
• ∅ 35 мм: масса п.м – 1420 г, толщина стенки – 2.5 мм;
• ∅ 42 мм: масса п.м – 1700 г, толщина стенки – 3 мм.

В зависимости от технологии производства трубы могут быть отожжеными либо неотожженными. Изделия, не прошедшие термическую закалку, имеют большую механическую прочность (они способны выдерживать давление до 450 Бар) но меньшую эластичность (практически не гнутся). Прошедшие отжиг (нагрев до высокой температуры и последующее охлаждение) трубы, наоборот, более пластичны и менее устойчивы к деформации.

Диаметры медных труб

Пару слов о выборе диаметра труб. Он должен соответствовать диаметру отверстия подачи котла (на первом разветвлении), а на каждом последующем разветвлении необходимо использовать изделия диаметром на 1 шаг размерной сетки меньше, чем на предыдущем – такой подход обеспечит отсутствие потерь давления на всех этапах циркуляции теплоносителя.

К примеру: диаметр подведенных к радиаторам трубы – 20 мм, диаметр вертикальных стояков  разводки – 22 мм, диаметр основного подающей магистрали – 24 мм. Канал “обратки” собирается аналогичным образом, однако диаметр изменяется от большего к меньшему.

Преимущества и недостатки, сравнение с аналогами

Медные трубы для отопления имеют альтернативу, которой являются полипропиленовые изделия. Изучим преимущества и недостатки рассматриваемых нами вариантов и определим, какой из них лучше использовать:

• срок службы медных труб доходит до 100 лет, тогда как полипропиленовые служат не более 30 лет (эксплуатационный ресурс непосредственно зависит от режима использования – при повышении температуры теплоносителя выше допустимой полипропилен теряет прочность и деформируется);
• оба варианта имеют минимальный вес и достаточно простую технологию соединения (для стыковки используется метод пайки либо фасонные фитинги;
• как медные, так и полипропиленовые трубы имеют высокую устойчивость к коррозии под воздействием воды и высокой влажности воздуха, однако медь является токопроводящим материалом и ее необходимо защищать от блуждающих токов, под воздействием которых она может ускоренно корродировать;
• полипропиленовые трубы разрывает при замерзании теплоносителя, тогда как медные, благодаря высокой эластичности материала, остаются целыми;
• медные и полипропиленовые изделия имеют идеально гладкие внутренние стенки, на которых не образовывается налет, ухудшающий пропускную способность трубопровода;
• медь, в отличии от пластика, не теряет свои эксплуатационные характеристики при воздействии прямых солнечных лучей.

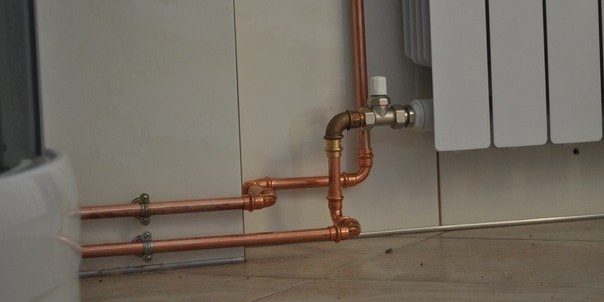

Подключенная к радиатору медная труба

Однако есть у медных изделий и ряд недостатков, основной из которых – высокая стоимость. Для сравнения: цена на п.м трубы диаметром 18 мм составляет 400 руб, тогда как полипропиленовый аналог стоит 60 руб/п.м. Этим же отличаются и медные фитинги, используемые для соединения трубопровода.

Медь является достаточно мягким материалом, подвергающимся абразивному стиранию под воздействием находящихся внутри теплоносителя механических частиц. Во избежание этого трубопровод необходимо комплектовать фильтрующим прибором. Учитывайте, что медные трубы нельзя соединять с изделиями из других металлов – стали, алюминия либо нержавейки. Это чревато активацией электрохимических реакций, в результате которых трубопровод начинает ускоренно ржаветь. Единственный металл, с которым медь совместима – латунь.

Медные трубы в системах отопления (видео)

Фитинги для соединения медных трубопроводов

Медные фитинги – фасонные элементы, посредством которых отдельные участки трубопровода стыкуются между собой. Фитинги для медных труб выпускаются в следующих конфигурациях:

• параллельные муфты;
• тройники;
• угольники (на 45 и 90 градусов);
• крестовины.

Разновидности медных фитингов

Вышеуказанные медные фитинги могут быть одноразмерными – для соединения труб одинакового диаметра, либо переходными – для соединения разных по размеру участков трубопровода.

Фитинги под пайку

Соединительные изделия, предназначенные для стыковки методом пайки, называются капиллярными. Их внутренние стенки покрыты тонким слоем оловяного припоя – расплавленный припой заполняет зазор между стенками соединяющихся изделий и после отвердевания прочно сцепляет их между собой.

Среды качественных изделий под пайку отметим фитинги Sanha. Данная компания производит медные фитинги всех распространенных типоразмеров согласно немецким стандартам качества из сплава марки CW024A. Соединения способы выдерживать давление в диапазоне 16-40 Бар и рабочую температуру в 110 градусов.

Технология соединения медных трубопроводов методом пайки достаточно проста в исполнении:

1. Стыкующиеся поверхности трубы и фитинги очищаются от загрязнений, обезжириваются и обрабатываются мелкозернистой наждачной бумагой.
2. На стенки трубы наносится слой низкотемпературного флюса толщиной до 1 мм.
3. Выжидается время охлаждения стыка, после чего остатки флюса очищаются ветошью.

Схема пайки медных труб

Выполнять пайку необходимо в проветриваемом помещении, так как при плавлении припоя и флюса выделяются вредные для организма газы.

Цанговые соединения

Цанговые, они же компрессионные фитинги для медных труб, выполняют обслуживаемое, подлежащее демонтажу соединение. Все цанговые фитинги классифицируются на две группы:

• “А” – для изделий из твердой и полутвердой меди;
• “Б” – для труб из мягкой меди.

Отличаются они тем, что фитинги класса “Б” имеют внутреннюю втулку – штуцер, на которую насаживаются соединяемые участки трубопровода. Штуцер выступает в качестве опорного элемента, предотвращающего деформацию медных стенок при обжиме.

Компрессионный медный фитинг

Технология монтажа соединения:

1. На трубу одевается накидная гайка и разрезное кольцо.
2. Кольцо размещается на расстоянии 1 см от среза.
3. Труба насаживается на штуцер фитинга.
4. Накидная гайка закручивается вручную до упора, после чего дотягивается с помощью разводного либо рожкового ключа.

Прессовое соединение

Пресс-фитинги для медных труб состоят из корпуса, штуцера и обжимной гильзы. Их монтаж занимаем минимум времени – стыкующиеся участки трубопровода вставляются в посадочное гнездо на фитинге, после чего гильза обжимается с помощью пресс-клещей. Данный инструмент можно взять в аренду в сантехническом магазине либо купить, цены начинаются от 3 тыс. рублей.

Монтаж пресс-фитинга

Такое соединение является необслуживаемым, в отличие от цангового стыка вы не сможете выполнить его демонтаж, не нарушив целостность фитинга. В случае протечек необходимо выполнять замену соединительного элемента. Отметим, что пресс-фитинги являются наиболее надежными и долговечными, срок их службы доходит до 30 лет.

</index>

Еще статьи по теме:

Используемые источники:

• https://cotlix.com/mednye-truby-dlya-otopleniya
• https://mr-build.ru/newteplo/montaz-mednyh-trub.html
• https://otoplenie-expert.com/elementy-otopleniya/mednye-truby.html
• https://teplo.guru/elementy/truby/mednye-truby-dlya-otopleniya.html
• https://trubypro.ru/vidy/dlya-otopleniya/iz-mednyh-trub.html
