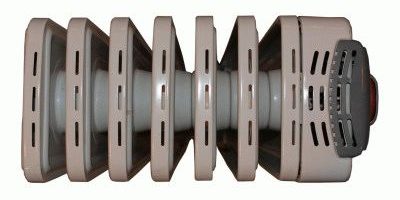

Масляный обогреватель своими руками? Легко!

Для создания самодельного масляного обогревателя, в первую очередь, обратитесь к теории. Не станем рассказывать о регулировке термостатом температуры или то, что бак состоит из секций. Упомянем практические аспекты – догматы. Без знания основ конструирование обернется печалью. Расскажем, почему масляный обогреватель издает странные грохочущие звуки при переворачивании емкости кверху ногами и обратно. Рассмотрим возможность самостоятельного изготовления масляных радиаторов.

Что узнать для изготовления масляного обогревателя

Емкость непременно герметичная, масло не кипит, а сгорает. Температура вспышки близка в 200 градусам Цельсия. Нерафинированные сорта на воздухе полимеризуются. Подойдет бак произвольной конфигурации, но лучше служит продающийся в магазине (повышается ремонтопригодность). Конструкция, набранная из секций, подойдет. Необходимая теория:

• Во-первых, бак заполняется маслом на 85%. Остальное место занимает воздух. Это делается, чтобы масло не разорвало бак, в противном случае емкость не выдержит температурного расширения жидкости. Но воздушная подушка гасит тепловые удары. Поэтому, при переворачивании масляного радиатора кверху ногами и назад слышится глухой, грозный стук. Ничего страшного нет, просто пузыри воздуха находят удобное положение и периодически всплывают на поверхность, лопаясь.
• Масло берите чистое, термостойкое. Первое требование выполняют для предотвращения образования на ТЭНе накипи, приводящее к аварийной ситуации. Второе вытекает из рабочих температур. В масляном обогревателе часто зашкаливает за 100 ºС.
• ТЭН выбирается по мощности, но без магниевого анода. С данным серебристым стержнем дилемма.  На деле магниевый анод защищает спираль или стенки бака от разрушения, принимая на себя удар электрохимической коррозии. В указанной цепи алюминий жертва, а медь агрессор. Но магниевый анод не спасет. Масло является изолятором, гасит электрическую коррозию. Во-вторых, стружка с магниевого анода быстро бы привела ТЭН в негодность. Это оседало бы на дне, что быстро вывело из строя спираль. Масло – не вода, прилипание не отменяется.

• Не рекомендовали бы сочетать в конструкции бака масляного обогревателя металлы, образующие несовместимую электрохимическую пару: алюминий и медь. В случае медного ТЭНа нежелательно и применение стали, нержавеющую использовать допускается.  Намокнуть прибор может и снаружи, что вызовет коррозию с вытекающими последствиями. Минусов минимум два: не удосужились разузнать внутреннее давление, но полагаем, что немалое, и масло при вытекании может загореться, при попадании к ТЭНу воздуха. Полезно знать, какие материалы использовать. Если ТЭН стальной, допускается врезать элемент в чугунный радиатор отопления, для медного лучше найти биметаллические батареи и трубы из нержавейки. Так обретаете уверенность, что конструкцию со временем не порвет.
• Для правильного конструирования узнайте, как циркулирует масло. В заводских радиаторах процесс идет естественным путем. Нагретое масло поднимается в области ТЭНа и опускается на противоположной стороне. Понятно, что в современных биметаллических радиаторах, где порой вертикальные проходы крайне узкие, номер не пройдет. В данном случае сделайте бак с ТЭНом и принудительно прокачивайте масло через каналы. Заметьте, что трубки радиаторов уже, нежели у чугунных. Это не позволит внутрь поместить ТЭН. Разумнее создать конструкцию на основе бака. Тем же, кто твердо решил вставить ТЭН в старую чугунную батарею — а идея и вправду заманчивая — полезно научиться обращаться с инструментом.

Как собрать и разобрать чугунную батарею

Чугунная батарея в роли корпуса для масляного обогревателя выглядит привлекательно по той простой причине, что внутрь ввинтите ТЭН и кучу прочих полезных вещей, резьба уже нарезана. Батарея собрана из секций. Каждая на первой стороне несет левую резьбу, на второй – правую. Соединяются ниппелями, невидимыми снаружи, и ключом орудуют изнутри. Ниппель выглядит как кусок трубы, на одном конце резьба правая, а на другом левая. В результате, вращая деталь в одном направлении, стягиваем секции, в другом — разводим.

Самодельный ключ напоминает ломик. У ниппеля внутри стоит пара зубцов, за них цепляется плоский шлиц. Ломик напоминает гигантскую отвертку. Одним концом вставляется внутрь, а вторым осуществляется вращение. Очертания ручки часто Г-образные, либо оставляется ухо для фомки, служащей рычагом. Добавим, что заводские версии снабжены на ключе насечками (числом до шести), для легкого разбора на секции. Данным образом упрощается процесс монтажа или демонтажа.

Обратите внимание, что современные секции по форме несимметричны, опытный мастер может заранее сказать, где находится левая резьба, а где скрылась правая. Советские одинаковы с боков, но заглушки и трубы с разной нарезкой, перепутать не получится.

Делался акцент, так как медную либо алюминиевую резьбу легко сорвать. Тогда радиатор придет в негодность. Нужно заранее понять сторону вращения ключа. Без этого сделать масляный обогреватель проблематично. В магазине продаются комплекты для сборки радиаторов, куда входят футорки и прочие полезные вещи. Футорки снаружи содержат исключительно правую резьбу, что упрощает монтаж. Допустима установка в конструкцию клапанов, датчиков давления, температуры. На тестовом запуске нужно контролировать данные параметры, потом уже уберете до следующей самостоятельной сборки масляного обогревателя.

Конструкция масляного обогревателя

Мощность масляного обогревателя определяет ТЭН. В нашем случае поставим два:

1. в нижней части;
2. по обеим сторонам.

Нагреватели не соприкасаются. Уже отметили, что медный ТЭН уступает стальному в случае чугунных радиаторов. Но теплопроводность хуже. С точки зрения безопасности рекомендуем заземлить радиатор. Способ не принципиален. К примеру, в произвольном месте зачистить металл, потом напаять ушко под провод. Главное – исправная работа заземления. Разумеется, придется со стороны каждой из четырех резьб проверить сопротивление на случай ненадежного контакта. Цифра не выше нескольких Ом.

Что касается термостата, устройство стоит в ТЭНе, но пойдет ли в данном случае прибор, настраиваемый максимум на 95 ºС. Склонны думать, с великой натяжкой. Гораздо уместнее приспособить здесь оснастку утюга. Там внутри биметаллическая пластина, настраиваемая ручкой на нужную температуру. Но провести контроль давления необходимо. Обычные чугунные радиаторы не выдержат и 10 атм. Бездумный нагрев чрезвычайно опасен. На первый запуск накручиваем манометр на одну из футорок (или крайних секций), далее последовательно проходим режимы самодельного масляного радиатора. 10 атмосфер – примерное значение. Подробнее осведомитесь у хорошего сантехника либо в магазине. Разумеется, доводить систему до предела нельзя, необходим значительный запас по давлению на самодельный масляный обогреватель.

Примечание! Биметаллическая пластинка стоит под автоматически срабатывающей кнопкой электрочайника. Реагируют на сравнительно низкую температуру. Приводится в действие паром. Порог срабатывание оцените экспериментально. В качестве рабочего реле не годится, но послужит аварийным выключателем.

Что касается контроля, уже пояснили, как обеспечить функцию. Добавим, что пластина прикрепляется неподалеку от ТЭНа с любой стороны. Не важно, если она встанет кверху ногами. Еще требуется термопредохранитель, с подбором тяжелее. Двигатели бытовой техники или трансформаторы оснащаются рассчитанными на 135ºС, что маловато для данного случая. Которым оснащен утюг, наоборот, грубоват. В первую очередь, необходимо замерить все режимы, и с точки зрения температуры, потом уже выбирать термопредохранитель для масляного регулятора. Обязательно разместите эту защиту по возможности ближе к вкрутке ТЭНа. Под это дело может не подойти пайка.

Необходимо нарезать резьбу, лучше использовать гайку на основание ТЭНа. Не все нагреватели такую имеют. Следом – проверка заземления. Пайка должна держать любую температуру. Возможно, наилучшим вариантом станет привинтить клемму под одну из футорок. Смотрите по месту. Мы рассказали, как сделать масляный обогреватель, теперь читатели определенно поймут, что сделать масляный обогреватель самостоятельно вполне реально.

Поиск альтернативных источников отопления в последнее время часто становится задачей многих владельцев частных домов. Особенно важен этот вопрос для хозяев квартир в старых «хрущёвках», так как там приходится при ремонте менять чугунные батареи на новые. И также возникает вопрос, что делать со старыми радиаторами. Решение есть — сделать обогреватель из чугунной батареи своими руками.

1 Использование трубчатого электронагревателя</span></h2>

Многие отдают предпочтение самостоятельному изготовлению обогревателя из батареи, поскольку устройство экономично в использовании, если сравнивать с отоплением электричеством или твёрдым топливом.

Домашние мастера уже давно используют устройство из чугунной батареи и ТЭНа, которое имеет множество преимуществ. Главным достоинством можно считать экономный обогрев небольших помещений: курятника, гаража и т. п. , но при условии правильного подключения. Стоит отметить, что в таком варианте не нужно использовать дополнительные источники энергии.

Такое устройство можно использовать не только в качестве основного устройства для обогрева небольших помещений, но и для квартирного отопления, уже как дополнительный источник.

Трубчатый электронагреватель состоит из трубок, внутри которых находится спираль. Внутренняя часть трубки не соприкасается со спиралью, так как установлена специальная изоляция. Если установить такой элемент в чугунную батарею, можно получить массу выгод, а именно:

• конструкция отвечает всем нормам и является полностью безопасной для людей;
• высокий коэффициент полезного действия;
• ТЭНы не занимают много места, поскольку их основная часть находится непосредственно в отопительной системе;
• экономичны в использовании, так как зачастую в них установлен терморегулятор;
• употребляют энергии в несколько раз меньше по сравнению с обычными отопительными котлами или системами «Тёплый пол»;
• для установки такого элемента обогрева не нужно получать какие-либо разрешения от контролирующих органов, достаточно вмонтировать его в систему сети.

‘ >Обогреватель в гараж из чугунной батареи на отработке!

Для установки ТЭНа не нужно иметь особые знания в части электромонтажных работ. Зачастую в комплекте есть дополнительные элементы, крепежи и все необходимые детали для безопасного монтажа. Если говорить просто, то ТЭН только вкручивается в гнездо батареи из чугуна, а затем включается в розетку.

Важно! Трубчатый электронагреватель устанавливается исключительно в горизонтальном положении, а включать его можно только тогда, когда система наполнена теплоносителем (водой или любой подготовленной жидкостью).

ТЭНы имеют хороший уровень безопасности, поскольку в них вмонтирована система защиты от перегрева. Датчики контроля за температурным режимом размещаются как внутри, так и снаружи.

Самые новые модели трубчатых электронагревателей имеют два режима работы. Это позволяет их применять в разных целях, то есть и как основной источник теплоснабжения, и как дополнительный. В первом варианте ТЭН включается на полную мощность, а от перегрева его будет защищать система безопасности.

В качестве дополнительного или аварийного источника тепла его выгодно применять на дачах, где постоянно люди не проживают. Но следует учитывать тот факт, что за таким видом отопления потребуется следить зимой, чтобы не замерзали батареи.

Для эффективного нагрева помещения котёл из батареи своими руками нужно сделать с ТЭНом подходящей мощности. Чтобы правильно подобрать трубчатый электронагреватель, необходимо рассчитать количество теплоносителя в батарее, а тогда уже покупать устройство соответствующей мощности.

РекомендуемНастенный инфракрасный обогреватель для дома

2 Масляный обогреватель из батареи</span></h2>

Зачастую масляные обогреватели, сделанные из батареи, применяются в качестве дополнительного источника тепла, если подключение к центральной сети не даёт необходимого результата, то есть не нагревает помещение до нужной температуры.

В некоторых случаях их используют как основной источник нагрева для небольших технических помещений, если в них нет другого отопительного оборудования.

В зависимости от того, какая мощность масляного радиатора нужна, в процессе изготовления применяются от 1 до 4 ТЭНов. Но для бытовых целей такому устройству, как правило, не нужно более двух ТЭНов.

Для изготовления нужно приготовить:

• одну батарею из чугуна (можно использовать устройства марки МС-140);
• один или несколько трубчатых электронагревателей;
• техническое масло.

‘ >Автономное отопление своими руками. Просто, дёшево и без труб.

Насчёт масла существует несколько нюансов. Если верить практическому опыту домашних мастеров, то лучше использовать электротехническое масло. Его, как правило, заливают в трансформаторы. Оно «не боится» высоких температур, поэтому безопасность его применения находится на высоком уровне. Единственным минусом трансформаторного масла является цена. Она довольно высока.

Важно! Трубчатые электронагреватели продаются в готовом виде и специально произведены под работу с батареями МС-140. Нет необходимости самостоятельно делать расчёты мощности и искать аналоги ТЭНов. Лучше сразу купить приспособленное под такие цели устройство.

Изготовление масляного радиатора своими руками делается в следующей последовательности:

• трубчатый электронагреватель монтируется в нижнюю часть батареи с торцовой части коллектора;
• с задней стороны радиатора делается заземление конструкции;
• шаровый кран для слива используемого масла необходимо устанавливать снизу батареи, так как наполненный жидкостью и тяжёлый радиатор зачастую бывает очень трудно наклонить;
• верхний коллектор над ТЭНом закрывается обычной пробкой, а с противоположной устанавливается кран Маевского.

При заливке масла необходимо заполнить 80−85% места. Это связано со способностью этой жидкости расширяться при нагреве. Поэтому при достаточно высокой температуре с 80% наполненность увеличится до 90−97%.

Несмотря на простоту конструкции, самодельный масляный обогреватель из чугунной батареи и ТЭНа является очень эффективным средством для теплоснабжения небольших и среднего размера помещений.

РекомендуемКакой обогреватель лучше — инфракрасный или конвектор

3 Теплообменник из радиатора</span></h2>

Домашние умельцы в целях экономии средств на отоплении зачастую делают теплообменники своими руками для печей и котлов. Основной функцией таких устройств является передача тепла, получаемого от сжигания дров, опилок или другого вида твёрдого топлива, водяному контуру.

Для того чтобы установка теплового обмена была эффективной в работе, нужно следовать при самостоятельном изготовлении нескольким правилам:

1. 1. Материал для изготовления ёмкости должен иметь хорошую теплоотдачу.
2. 2. Нужно учитывать факт, что чем больше площадь нагрева, тем больше тепла она будет отдавать.
3. 3. Перепады температур — очень частое явление в работе теплообменника, поэтому материал должен быть готов и к этому.

‘ >Автономное отопление своими руками. Экономный котел из батареи для теплого пола

При создании теплообменника для печи или котла, зачастую используют чугунные батареи. Во-первых, старые батареи часто имеются в хозяйстве, так как они были очень распространены в советские времена, то есть стоить такая конструкция будет немного. Во-вторых, такая батарея имеет все необходимые параметры для создания качественного теплообменника.

Стоит её выбрать для этих целей и по следующим причинам:

1. 1. Из чугунной батареи можно сделать устройство с необходимой площадью нагрева. Для этого просто нужно отрезать нужное количество рёбер. Но для этого сначала они промываются, а потом отрезается нужная длина.
2. 2. Чугун — материал, который имеет хорошую теплоотдачу. Кроме этого, он устойчив к высоким температурам в печи, а также большим перепадам температур.
3. 3. В старой батарее типа МС-140 довольно широкие внутренние каналы, которые позволяют свободно пропускать жидкость. Это важно, поскольку для качественного нагрева помещений отопительным контуром нужна большая скорость перемещения теплоносителя (масла, воды и подобных). Для сознания высокой скорости нужно использовать разницу в температуре теплоносителя на входе и выходе.

Если использовать радиаторы в качестве теплообменников, то предварительно все прокладки заменяются на асбестовые нити, которые пропитываются графитовой смазкой.

Если печка внушительных размеров, то можно установить два ряда радиаторов, переделанных под теплообменник, или выставлять несколько секций.

Монтаж и сборка в этой ситуации осуществляется так же, как и при подключении обычного радиатора к централизованному отоплению. Для работы применяются различные уголки, сгоны, кронштейны и т. п. После установки конструкции в обязательном порядке её нужно проверить на герметичность. Для этого в неё заливают воду под давлением.

Если конструкция не проверена на качество исполнения, в том числе герметичность, то устанавливать её на печку категорически нельзя, так как это может привести к взрыву или другим тяжёлым последствиям.

Идеальным вариантом установки теплообменника в печь будет монтаж непосредственно в дымоход. Там нет открытого пламени и это обеспечит сохранность и долгую работу батареи.

Если такую батарею установить на открытом огне, то очень высокая температура с внешней стороны и холодный теплоноситель с внутренней могут привести к поломке радиатора. Он может просто потрескаться от этого и начать пропускать жидкость.

Никаких сложностей в переделке чугунной батареи в теплообменник для печки или масляный радиатор нет. При качественном выполнении работы, наличии необходимых инструментов и старой «гармошки» можно сделать хорошее устройство для обогрева как небольших технических, так и среднего размера комнат.

Стоит отметить, что кроме чугуна можно использовать в качестве основы и обычные радиаторы от автомобилей. Они также хорошо подойдут для теплообменника. Кроме этого, у меди (а из неё обычно делают автомобильные радиаторы) выше теплоотдача, поэтому КПД таких устройств тоже увеличится. Своими руками обогреватель из радиатора автомобиля сделать весьма несложно. Сам процесс работы выглядит так же, как и при использовании классической батареи.

‘ >масляная батарея в гаражеРекомендуемИзготовление обогревателя для дома своими руками

4 Пошаговая инструкция</span></h2>

Для того чтобы изготовить обогреватель из батареи на основе ТЭНа, сначала необходимо тщательно промыть радиатор изнутри от ржавчин и других, образовавшихся за длительное время, загрязнений. А также нужно покрасить его снаружи и проверить на герметичность.

Дальше все действия выполняются в следующей последовательности:

1. 1. Перед заливкой жидкости в батарею нужно прикрепить её к стене. Если сделать всё наоборот, то процесс установки усложнится, поскольку вес будет больше.
2. 2. В место бокового нижнего входа вкручивается ТЭН и «усаживается» на паронитовую прокладку.
3. 3. В верхнем отверстии с противоположной стороны вкручивается воздухоотводчик.
4. 4. Все остальные отверстия закрываются обычными заглушками.
5. 5. К ТЭНу подключается провод и система запускается.

Предварительно необходимо обязательно не забыть залить жидкость в батарею, после чего осуществлять запуск.

5 Некоторые советы</span></h2>

После изготовления, монтажа и подключения батареи нужно соблюдать некоторые правила безопасной эксплуатации.

Следует помнить, что использовать устройство нельзя без присмотра человека. Если это невозможно, то необходимо дополнительно оборудовать систему аварийного отключения, установив датчик и термореле.

Вода внутри не должна достигать температуры более 80 градусов. Это приведёт к повышению давления. А также к электросети нельзя подключаться «на скрутках». Все провода должны быть изолированы. В комнатах с повышенной влажностью устройство не рекомендуется применять.

Таким способом сделать обогреватель своими руками из подручных материалов несложно, а использование чугунного радиатора значительно удешевит производство.

‘ >Электробатарея своими руками из чугунной батареиФото

Прежде чем проектировать и изготавливать масляный обогреватель своими руками, неплохо бы ознакомиться с заложенными в основу его работы принципами и разобраться с тем, что представляет собой промышленный вариант. Какие механизмы и процессы скрываются внутри корпуса этого прибора?

Схема масляного обогревателя проста, она включает:

• ТЭН (один или несколько);
• масло;
• устройства управления и автоматики.

Работает система так: ТЭН прогревает масло вокруг себя, вследствие чего в объеме начинается конвекционное движение потоков. Циркулируя, таким образом, жидкость перераспределяет тепло внутри герметичного металлического корпуса равномерно. В результате этого процесса, последний, через свои поверхности отдает тепло в окружающее пространство.

В цепи питания ТЭНа обычно предусмотрен реостат, обеспечивающий плавную настройку мощности. Вместо него изделие может быть оборудовано дискретными переключателями. Из средств автоматики, как правило, присутствует термостат, иногда датчик опрокидывания. В передовых моделях можно встретить дополнительно цифровую панель управления с индикаторным табло и программатором, дистанционный пульт контроля и управления и т. п.

Основной вариант размещения масляного обогревателя – напольный. Зачастую для придания его массивной конструкции большей подвижности рама оснащается колесами. Возможна также установка на стену, для чего в комплектность некоторых моделей наряду с напольными подставками включают кронштейны и другие соответствующие элементы крепления.

Оригинальным решением является недавно изобретенный плинтусный вариант – разновидность настенного, имеющая отраженную в названии конструкцию (узкую и длинную) и предназначенная для применения в санузлах и прочих помещениях, где ограниченность пространства не позволяет разместить стандартный масляный прибор.

Схема самодельного масляного обогревателя

Чтобы изготовленный своими руками обогреватель приносил такую же пользу, как промышленный прототип, следует отметить особенности конструкции, которые потребуется в достаточной степени соблюсти:

• Прочный и герметичный корпус, устойчивый к механическим воздействиям, полностью исключающий утечку жидкости;
• Использование масла в качестве наполнителя. Оно выступает посредником между ТЭНом, разогреваемым до нескольких сот градусов, и поверхностями корпуса. Это предохраняет нагревательный элемент от коррозии, накипи, самовыгорания и сжигания воздуха. И, в конечном итоге, с учетом немалого внутреннего объема, обеспечивает пожаробезопасную температуру поверхности корпуса (несколько десятков градусов);
• Существенная инерционность протекающих в изделии процессов, дополненная работой термостата, обеспечивает эффективное использование масляного прибора и добавочную экономию электроэнергии.

Остается выяснить, как можно сделать подобный обогреватель своими руками.

Подбор материалов

Как ясно из вышесказанного, для получения самодельного обогревателя потребуется где-то раздобыть следующие составные части:

• корпус;
• масло;
• ТЭН;
• мобильную подставку;
• устройства управления и автоматики.

В качестве корпуса можно заимствовать старый радиатор из системы центрального отопления, листовой или секционный. Вполне подойдет и автомобильный, или любое похожее изделие, конструкция которого позволит жидкости циркулировать внутри естественным или искусственным (при помощи электромотора) образом. Можно также изготовить своими руками замкнутый контур из стальных труб.

Главное – не забывать, что непременным условием нормального функционирования системы будет обеспечение герметичности корпуса. Если жидкость станет подтекать, то едва ли такой самодельный прибор принесет больше пользы, чем доставит хлопот.

Что касается масла, то, во-первых, его количество должно закладываться исходя из расчета ~85 % от объема корпуса. Остальная часть полости заполняется воздухом. Эта 15 % область сохраняется для того, чтобы во время работы масло вследствие температурного расширения не раздавило корпус.

Во-вторых, качественные характеристики жидкости должны удовлетворять как минимум двум критериям: чистота и термостойкость. Грязь и примеси будут сокращать срок службы нагревательного элемента, вызывая оседание на нем накипи. А приличная температура ТЭН говорит о том, что следует подбирать техническое масло соответствующей марки. Подходящим вариантом будет, например, трансформаторное.

Количество и характеристики ТЭН выбираются в зависимости от требуемой мощности обогревателя (и с учетом габаритных размеров корпуса). Условно можно считать, что для создания комфортной атмосферы в помещении с обычной высотой потолков требуется ~1 кВт на 10 кв. м. Для комнат с высокими потолками, плохо утепленных, расположенных в холодных районах и т. п. необходимы в несколько раз более мощные изделия.

Разумеется, должны учитываться и возможности питающей электросети в месте, где планируется использовать созданный своими руками прибор. В плане долговечности немаловажно также рассмотреть возможные сочетания металлов ТЭН и корпуса. Скажем, не рекомендуется применять нагреватели с магниевым анодом, комбинировать алюминий и обычную сталь (не нержавеющую) с медью.

Установка ТЭНа в корпус обогревателя

Поскольку конструкция, по всей вероятности, будет иметь внушительную массу, то мобильная платформа на колесах, если таковая планируется к включению в состав самодельного прибора, должна выдерживать возложенную на нее нагрузку. Ее можно изготовить, например, из стального проката – уголков, швеллеров и т. п. материалов.

Переключатели или реостат подбираются в соответствии с общей мощностной нагрузкой прибора.

В качестве термостата следует применять пластину из биметалла (взятую, например, из старого утюга). Подбирая для него настройку с оптимальными температурными характеристиками, исходить нужно не только из соображений экономии электроэнергии, но и из того, что чрезмерный нагрев может спровоцировать повышение давления внутри корпуса до слишком высокого уровня.

Для лучшей гарантии безопасности дополнительно можно предусмотреть термопредохранитель. Или аналогичный выключатель, срабатывающий при определенном давлении.

Сборка своими руками

Итак, все исходные материалы заготовлены. Помимо них, потребуются кое-какие слесарные инструменты и оборудование, найти которые не составит труда. Например, за неимением своего, позаимствовать сварочный аппарат можно у соседа по гаражу (вы ведь все равно не планируете собирать и тестировать изделие в квартире, не так ли?).

Схема самодельного обогревателя

Сборка своими руками будет вестись, преимущественно, по месту, необходимо лишь обратить внимание на такие отдельные моменты:

• для лучшей циркуляции масла ТЭН размещаются в нижней части и по бокам, они не должны соприкасаться между собой и с корпусом;
• если форма и объем корпуса не обеспечивают в достаточной мере естественную конвекцию жидкости, следует прибегнуть к оснащению конструкции помпой и электроприводом;
• для экстренного слива масла и сброса давления рекомендуется предусмотреть соответствующие отверстия с клапанами;
• корпус должен быть заземлен;
• перед использованием рекомендуется основательно протестировать прибор на работоспособность.

Как видно, самостоятельно сконструировать масляный обогреватель не так уж и сложно. Если отнесетесь со всем тщанием к разработке и изготовлению, он ответит вам всей своей теплотой в ненастную погоду. Если же сборка прибора кажется чересчур сложной, всегда можно выбрать масляный радиатор в магазине.

Часто хозяева квартир не желают выбрасывать старые батареи, когда приходит время заменить их на новые агрегаты, поскольку из них есть вариант изготовить дополнительный отопительный прибор своими руками. Это вполне осуществимо, если ознакомиться с необходимой информацией и знать о материалах пригодных для сборки. Обогреватель из старой батареи – хороший вариант, пригодный для дополнительного источника тепла.

Технические характеристики самодельных обогревателей

В большинстве случаев теплогенераторы, изготовленные своими руками являются копией тех устройств, которые выпускают в продажу официальные компании промышленным методом. Они могут уступать по качеству оригиналу по техническим характеристикам, но по ряду обстоятельств, владелицы квартир всё равно желают самостоятельно собрать подобный агрегат.

Дело в том, что при изготовлении своими руками, оборудование выходит в разы дешевле, поскольку при сборке используются подручные средства. Агрегат также получится собрать необходимых размеров и габаритов, самостоятельно выбрать корпус с желаемой прочностью. Это значит, что все технические характеристики мастер выбирает сам, отталкиваясь от размеров помещения, которое следует прогреть. К примеру, если используются тэны для сборки аппарата, то для обогрева одной комнаты сгодятся только два образца. Больше 4 тэнов на одну комнату обычно не используют.

Но сразу необходимо отметить, что самостоятельно изготовленный обогреватель может нарушать условия эксплуатации, составленные официальными производителями. Самоделка не такая безопасная, как покупной агрегат. Аппарат для обогрева будет непредсказуемым и может вылиться в неприятные последствия для окружающих. Это объясняется многими факторами:

1. Нередко самодельно изготовленные обогревательные приборы вызывают пожары.
2. Также отсутствуют легитимные гарантии производителя.
3. Технические характеристики самодельного аппарата – неопределённые, а также при неумелой сборке получится неэстетичная конструкция.

Но если все эти недостатки не пугают мастера, а отопительный прибор в магазине приобретать нет желания, тогда можно переходить к самостоятельной сборке обогревателя.

Критерии выбора необходимых материалов

Поскольку самодельный аппарат собирается из агрегатов, которые уже были когда-то использованы, в первую очередь необходимо оценить состояние труб. Особое внимание потребуется обращать на их стенки. Толщина их должна быть в несколько миллиметров. Если наблюдается появление коррозии, то нежелательно использовать такие трубы или перед применением обязательно устранить все дефекты. Всю ржавчину потребуется качественно убрать с металла щеткой, а после покрыть антикоррозионным составом, чтобы впредь проблема не возникала при эксплуатации.

Если отопительный прибор подсоединяется в квартиру или гараж, то все компоненты должны быть абсолютно качественными, поскольку такие системы подвергаются давлению большого количества атмосфер. Если стенка повреждена, то она не выдержит нагрузки и в итоге лопнет, что приведет к потере теплоносителя и поломке всего агрегата.

Для изготовления обычно используют трубы с диаметром примерно в 12 см. Для заглушки торцов применяется листовой металл соответствующего размера.

Чтобы сделать перепускные каналы и штуцера, потребуется использовать трубы меньшего диаметра, которые можно будет в итоге подключить к системе отопления. На штуцерах предварительно нарезается резьба, по этой причине необходимо соответствующее оборудование – «лерка» (для создания наружной резьбы) и метчик (для вырезания внутренней резьбы).

Масляный радиатор, изготовленный своими руками, можно сделать переносным. В таком случае будут использоваться трубы небольших размеров, а в качестве теплоносителя применяется масло. Вместо нагревательных элементов используются тэны. Выбор этого компонента зависит от площади помещения, которое необходимо отапливать. На такой прибор домашние мастера часто устанавливают дополнительно терморегулятор, который периодически включают и отключают нагревательный элемент.

Для хорошего крепления к стене также понадобятся прочные крючки, способные выдержать вес полученного агрегата. Для создания более эстетичного вида, их можно приобрести в магазине. Но если нет желания тратить дополнительные средства, то подойдут и прутки прочной арматуры, которые потребуется закрепить в стене. Предварительно крючки желательно покрасить в тот же цвет, которым окрашивался отопительный прибор – так арматура станет незаметной.

Виды самодельных нагревателей

Наиболее популярными считаются два вида самодельных обогревателей. Это обогреватель изготовленные из тэна батареи, а также масляный агрегат из батареи. Именно их в большинстве случаев домашние мастера пытаются воссоздать своими руками. Чтобы осуществить процедуру правильно, необходимо ознакомиться со всей информацией о конструкции перед началом работы.

Обогреватель из батареи и тэна

Электричество и жидкое/твердое топливо для обогрева помещения – это довольно дорогие варианты. Именно поэтому жителей квартир или частных домов интересует вопрос, как изготовить обогреватель из чугунной батареи, чтобы он обходился как можно дешевле, и потреблял мало энергии. Для этой цели устанавливаются тэны, о преимуществах которых уже давно узнали потребители.

Основная заслуга обогревателя из чугунной батареи в том, что если правильно его подключить, то аппарат способен эффективно обогревать маленькие помещения без дополнительных источников тепла. К примеру, подобное оборудование часто используется для обогрева мастерских, теплиц.

Батарея с тэном – это действенный автономный прибор для отапливания маленьких помещений или дополнительный источник тепла в квартирах или частных домах. Тэн представляет собой маленький цилиндр из металла, внутри которого крепится спираль. Корпус не касается спирали из-за изоляционного наполнителя.

Такое устройство имеет ряд преимуществ:

1. Качественная и надежная конструкция, абсолютно безопасная для проживания людей.
2. Большой КПД.
3. Простота изготовления и долговечность.
4. Тэны малозаметны, поскольку устанавливаются сразу в отопительную систему, а значит, не портят внешний вид помещения.
5. Снабжается терморегулятором, способствующим экономии энергетических ресурсов.
6. Потребление тока гораздо ниже, чем у заводских электрообогревателей и современных систем отопления пола.
7. Чтобы изготовить агрегат на тэнах, не нужно приобретать специальные разрешительные документы. Необходимо просто поместить агрегат в трубу.

Примечательно то, что оборудование сможет собрать даже человек, который никогда не занимался электромонтажными работами. Тэн необходимо просто закрутить в гнездо радиатора и подключить оборудование в сеть. После этого отопительный прибор из батареи своими рукам сделанный – готов.

Важно отметить, что тэн должен располагаться исключительно в горизонтальном положении. Устройство для обогрева подключается к электросети только в том случае, если в системе расположен теплоноситель. Чтобы контролировать безопасность, тэн снабжён специальной защитой от перегрева.

Современное устройство оснащается несколькими режимами работы, таким образом, его можно использовать в качестве основного источника отопления и периодического или аварийного. Во втором случае подобные технологии очень выгодно применять, если необходимо отапливать дачу, где человек не проживает постоянно.

Для изготовления обогреватели, тэн подбирается необходимой мощности – в зависимости от площади помещения, которое нужно отопить.

Масляный обогреватель из батареи

Обычно масляные обогреватели используются не как основной вид отопления, а вспомогательный. В том случае, если центральное отопление не может в полной мере отопить помещение, то этот вариант как нельзя кстати. Часто подобный вид обогревателя устанавливается в маленьких помещениях, где не предусмотрено заводской отопление.

В зависимости от мощности обогрева, для изготовления конструкции применяют от 1 до 4 тэна. Обычно хватает одного или двух.

Для работы необходимо приобрести следующие материалы:

1. Чугунная труба марки МС-140.
2. Тэн нужной мощности.
3. Техническое масло. Опыт подсказывает, что лучший вариант – масло для завивки в трансформаторе. Оно выдерживает большие температуры и наиболее безопасно для человека. Но есть и недостаток – большая стоимость.

Чтобы осуществить сборку, нужно придерживаться инструкции:

1. Тэн ставится в торцевую часть нижнего коллектора батареи.
2. Задняя стенка оборудование заземляется.
3. Шланг для слива масла необходимо переместить в самую нижнюю точку батареи. Это очень важно сделать, поскольку если агрегат обладает большими размерами, то для слива масла его потребуется наклонять, что неудобно делать из-за веса.
4. В верхний торец устанавливается пробка.
5. Отверстие над краном заглушается краном Маевского.

Самодельный обогреватель готов. Сделать обогреватель не составит труда, если следовать инструкциям.

Важно знать, что масло будет очень сильно расширяться при подаче на него тепла, а поэтому внутри чугунного радиатора для него потребуется место. Это говорит о том, что емкость необходимо заполнять не полностью – 80% достаточно.

Рекомендации по эксплуатации

Самое главное при обустройстве и эксплуатации самодельного обогревателя – безопасность. По этой причине при запуске периодически необходимо наблюдать за отопительным прибором. Особенно важно это делать в первое время после запуска.

<index>

Самодельный обогреватель можно с успехом использовать в местах с пониженными требованиями к дизайну. Гараж, дача – самые подходящие для этого помещения. Рассмотрим, как изготовить масляный обогреватель своими руками.

Делаем обогреватель для гаража

Для поддержания комфортной температуры в гараже не трудно самому сделать обогреватель на отработанном масле. Одновременно будет решена проблема его утилизации, что также является актуальным вопросом для автовладельцев. Для его сборки почти все элементы и запчасти можно найти в своем же гараже.

При изготовлении обогревателя понадобятся:

• трубы металлические;
• ТЭН (теплонагревательный элемент);
• отработанное масло;
• провод с вилкой.

Конструктивно, корпус можно выполнить в любом виде, удобном для размещения в гараже. На фото показана одна из возможных схем прибора.

Схема самодельного обогревателя на масле

Металлические трубы используются любого диаметра. Необходимо учитывать, что чем они тоньше, тем больше их понадобится. От площади, отдающей тепло, будет зависеть температура помещения. Длина труб тоже произвольна, желательно, чтобы она была максимальной, но при этом идеально гармонировала с размерами стенки, у которой будет установлена. Металл, из которого изготовлены трубы, существенного значения не имеет. Толщина стенок трубы может быть любой.

Читайте также: вечный обогреватель из свечи и цветочных горшков.

ТЭН выбирается по мощности и напряжению. Практика показывает, что 1,5-5 кВт нагревателя вполне достаточно для обогрева. Здесь необходимо учесть, что комфортная температура гаража и квартиры существенно различаются. А такая широкая разбежка мощности дана исходя из размеров обогревателя. Напряжение для подключения ТЭНа берется стандартное – 220 В. (другие параметры здесь не рассматриваем).

При выборе ТЭНа нужно проконсультироваться по этому вопросу у специалиста-электрика.

Отработанное масло. Большинство автолюбителей практически 2 раза в год меняют масло в двигателях своих машин самостоятельно. Поэтому, отработка, как правило, имеется у каждого. Остается собрать нужное количество и приступать к изготовлению обогревателя.

Перед заливкой отработанного масла в систему его необходимо тщательно профильтровать.

Изготовление подставки

Подставка делается из металлического уголка или профиля. Размеры задаются, исходя из общего размера обогревателя. Для ее изготовления понадобится сварочный аппарат и электрическая шлифмашина – «болгарка». Из уголка или профиля нарезаем элементы будущей подставки. Ее форма также произвольна. Только необходимо учесть такой момент, как легкость ее разборки. Вполне возможно, что возникнет необходимость разобрать обогреватель. Например, весной, когда он уже не нужен.

Прежде, чем начать изготавливать подставку, необходимо нарисовать ее схему, определить размеры и подготовить заготовки.

Для этого болгаркой аккуратно нарезаем нужное количество уголков и зашлифовываем их края. Остается «сварить» нарезанные по схеме заготовки. После сварки швы зачищаются, и подставка готовится к покраске.

Читайте также: об особенностях устройства масляных обогревателей.

Работа с трубами

После того, как схема масляного обогревателя выбрана, необходимо изготовить его корпус. Делаем чертеж, определяем размеры и начинаем работать болгаркой. Трубы нарезаются по длине в нужном количестве. После зачистки торцов они аккуратно и тщательно завариваются. От качества сварки будет зависеть работа всего обогревателя в целом. Протекающий шов – не только неприятность, но и возможная причина пожара. Заваривая торцы труб, оставьте один (на самой нижней трубе) свободным. Впоследствии в него будет вставляться ТЭН. Это означает, что заглушка будет другой конфигурации.

Готовые трубы обвязываются между собой. Обвязка делается трубами, только меньшего диаметра. На самой верхней трубе необходимо предусмотреть место, где будет находиться заливная пробка. Конструктивно ее можно выполнить в виде приваренного короткого сгона с муфтой, одна сторона которой будет заварена. Используя свой слесарно-механический опыт, конфигурацию обогревателя можно сделать более эстетичной, в отличие от той, что на фото. Кстати, корпус может быть не только трубчатым. Для этой цели неплохо подойдут радиаторы от автомобилей, старые чугунные батареи отопления и другие замкнутые емкости.

Для повышения безопасности работы желательно установить на верхней трубе предохранительный клапан, реагирующий на давление.

Монтаж ТЭНа

Электрическая часть самодельного обогревателя довольно простая по конструкции. Нагреватель, соединительный провод с вилкой – вот и все, что понадобится для ее монтажа. Для начала болгаркой вырезается пластина из металла, к которой будет прикреплен ТЭН. В ней высверливается или вырезается электросваркой отверстие согласно посадочному месту и крепежу нагревателя. Когда эта часть работы выполнена, пластина приваривается к оставленному для этих целей торцу нижней трубы. После обработки сварочных швов ТЭН устанавливается на свое место.

Прокладка между нагревателем и корпусом обогревателя делается из термо-маслостойкого материала (специальной резины). Электрический соединительный провод вполне подойдет от старого электроутюга. На этом сборку обогревателя на отработанном масле своими руками можно считать законченной. Остается залить теплоноситель и включить прибор в сеть.

Масло в обогреватель заливается в количестве 85% от внутреннего объема обогревателя.

Усовершенствование самодельного обогревателя

Если подобную конструкцию масляного обогревателя планируется использовать в другом месте, например, на даче, то в нее придется внести некоторые изменения. Они коснутся только электрической части. Дело в том, что в гараже вы находитесь временно, а на даче, по сравнению с гаражом – постоянно. Поэтому к температуре помещения требования будут разными.

Читайте также: как разобрать и отремонтировать масляный обогреватель.

Чтобы достигнуть комфортных условий обогрева дачного домика, электросхема обогревателя должна быть немного изменена. Для этого в цепь ТЭНа вводится реле, которое будет управлять нагревом элемента, поддерживать заданную температуру теплоносителя. И снова свою положительную роль может сыграть старый электроутюг, точнее его биметаллическая пластинка. В утюге она служила регулятором его нагрева, здесь ее назначение будет таким же – поддерживать заданную температуру масла. Помимо прямого будет и дополнительный эффект – экономия электроэнергии. Зависимость прямая – чем ниже температура, тем меньше расходуется электроэнергии.

Биметаллическая пластина утюга

Если планируется большой объем обогрева (например, теплица), то в прибор можно вмонтировать несколько ТЭНов.

Самодельный сконструированный масляный обогреватель полностью заменяет покупной, а по некоторым параметрам даже превосходит его. Это, во-первых, изготовление по нужным размерам. Во-вторых, ощутимая экономия материальных средств. Немаловажное значение будет иметь тот факт, что гараж немного очистится от ненужного хлама (трубы, обрезки уголка, профиля), из которого будет сделана полезная и необходимая вещь.

Читайте также: делаем портативный мини обогреватель своими руками.

На видео показано изготовление немного другой модели масляного обогревателя.

</index>В продолжение темы:Подписывайтесь, и в вашей ленте ВК будет все самое интересное о технике:Расчет потребленияэлектроэнергии техникойРассчитатьx25.05.2019Как правильно выбрать постельное белье с подогревомОбогреватель23.03.2019Электрическая печь для организации финской сауныОбогреватель16.03.2019Как правильно рассчитать печь для бани или сауныОбогреватель

Извините. Данных пока нет.

Ваше мнение Загрузка …Обзоры техникиКалькуляторрасчетаэлектроэнергииРассчитатьИспользуемые источники:

• https://vashtehnik.ru/obogrevateli/samodelnyj-maslyanyj-obogrevatel.html
• https://oventilyacii.ru/otoplenie/kak-sdelat-obogrevatel-iz-chugunnoj-batarei-svoimi-rukami.html
• https://klivent.biz/otopleniye/masljanyj-radiator-svoimi-rukami.html
• https://pechiexpert.ru/obogrevatel-iz-batarei-01/
• https://tehnika.expert/klimaticheskaya/obogrevatel/maslyanyj-svoimi-rukami.html
