Дожди и талый снег наносят огромный ущерб фундаменту дома и непосредственно участку. Образуется избыток влаги, что плохо сказывается на проложенных дорожках участка.
Лужи выглядят не эстетично, да и наступить в нее неприятно. Чтобы минимизировать данную проблему устанавливается ливневая канализация в частном доме.
Порядок работ при установке ливневки в частном доме
Схема
Первое, что требуется сделать – это схему отвода воды.
Важно
Так, как вода отводится самотеком, то план канализации составляется с учетом высшей и низшей точки участка. К нижней точке делается уклон, в ней происходит сброс воды в водоем или накопительный резервуар.

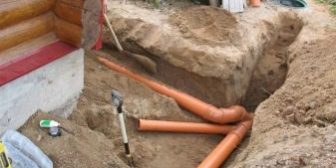

В грунт закапываются трубы (дрены), что транспортируют излишки жидкости с водосточных труб и дренажных колодцев.
Установить ливневую канализацию своими руками не составит труда.
Материалы
После составления план надо рассчитать количество требуемого материала:
- Водоотводные лотки
- Точечные дождеприемники
- Трубы
- Водостоки кровельные
- Пескоуловители
- Решетки
- Песок
- Щебень
- Смотровые колодцы
- Герметик
- Цемент
- Заглушки
- Переходники для поворотов магистрали
- Кронштейны
Для прокладки ливневой канализации применяются изделия из пластика, чугуна, металла.
Чугун материал очень прочный и долговечный, но для обустройства ливневки в загородном доме не подходит, очень тяжелый.
Металлические водоотводные лотки обладают меньшим весом, покрыты антикоррозийным покрытием, хорошая прочность.
Лидирую на рынке изделия из пластика. Материал легкий, прочный, не подвержен коррозии и воздействию химикатов и легко устанавливается самостоятельно.
Лотки выпускаются в трех формах:
- U-образная
- П- образные
- Щелевые
Водоотводные лотки в форме буквы U чаще всего применяются, для загородных участков.
Щелевые хорошо устанавливать на тротуаре или дорожке. Они не имеют решетки, между плитками или по краю асфальта будет видна узкая прорезь, в которую и стекает вся вода, попавшая на покрытие.
П- образные лотки отличаются только формой. Наличие углов в системе слива не всегда хорошо.
Монтаж водостоков
Водостоки – это трубы и желоба, что устанавливаются на козырек крыши и по углам здания, для отвода атмосферных осадков.
- Желоба монтируются на край крыши, а трубы перпендикулярно к земле, от желоба до дождеприемника.
- Дождеприемник. Своего рода маленький квадратный колодец. Имеющий решетку сверху, а внутри пескоуловитель и фильтр. Также точечный дождеприемник оснащен патрубками, для соединения с дренами.
- Смотровой колодец. Эту конструкцию необходимо устанавливать, для проверки внутренней системы канализации, ее прочистке.
После того, как план готов и все требуемые материалы куплены, можно приступать к монтажу.
Ливневка своими руками
Монтаж
- После установки кровельных лотков, монтируются водосточные трубы. Будет их 2 или больше решать вам. Трубы крепятся к стене хомутами.
К сведению. Водосточные трубы могут иметь соединение с желобом или быть без него.
Закончив с водоотводной магистралью на доме, следует установить точечные дождеприемники.
Под водосточной трубой выкапывается котлован размером чуть больше дождеприемника, от каждого дождеприемника прокладывается траншея с трубами.
Первый дождеприемник устанавливается на самой высокой точке участка, остальные ниже. Уклон труб делается от первого к последующему. Таким образом организуется самотек.
Важно! Решетка приемника должна быть ниже уровня покрытия на 0.5 см.
После того, как произошло соединение труб с водным приемником, он накрывается решеткой.
К сведению. Точечные дождеприемники применяются не только для отвода воды с кровли, но и как самостоятельный элемент. Его монтируют на стоянке для автомобилей или площадке для игр в самой низкой точке.
Отвод воды
Осуществляется по дренам, которые имеют подключение к общей ливневой канализации:
- В подавляющем большинстве создается одна общая труба, что идет к смотровому колодцу, такая магистраль сокращает количество поворотов и труб, что немало важно, так как периодически система подлежит очистке. От колодца труба уходит к водоему или накопителю.
- Смотровой (дренажный) колодец. Его устанавливают на пересечении труб. Это полая труба с дном и люком. Отступив от дна, делаются отверстия под дрены. Соединение производится при помощи резиновых прокладок и герметика. Сам колодец монтируется на бетонную стяжку или подушку уз песка и щебня.
- От дренажного колодца труба идет к накопителю, водоему или в дренажное поле. Накопитель собирает всю жидкость, производит ее отстой, где оседает мусор, после воду можно применять для полива или сбросить в близлежащий водоем, если таковой отсутствует то создаются дренажные поля, которые отводят воду в грунт.
- Наружная ливневая канализация может устанавливаться двумя способами.
Ливневка являются частью канализационной дренажной системы или выступает в качестве самостоятельной конструкцией.
В первом варианте слив воды происходит в проложенные трубы. Что подразумевает создание отверстий и подключений к системе. Монтаж более сложный. Какой тип слива выберите не важно. Сама магистраль прокладывается по одной схеме.
Все лотки укладываются под уклоном, как и трубы. Для монтажа лотков потребуется организовать траншею размером больше желоба.
Укладка начинается с самой высокой точки
Лотки между собой соединяются, швы обрабатываются герметиком.
Желоба могут быть с решеткой и без нее. Решетка защищает от попадания мусора, травм и выполняет декоративную функцию.
Водоотводные лотки желательно устанавливать с цементным раствором, чтобы избежать их выдавливания в холодное время года и вымывания с большим количеством осадков.
Если изделия для водоотвода выполнены из пластика, то после заливки раствором, следует сразу установить решетку, для купирования перекосов.
Важно. Решетка лотка должна на 0.5 см быть ниже покрытия.
Вода из поверхностной ливневой канализации отводится в водоем или накопитель.
В случае, когда поверхностный отвод соединен со скрытым, обустройство отвода не требуется, на последний лоток ставится заглушка.
Правила монтажа
Для качественного монтажа и долгого срока службы водоотводной системы следует соблюсти несколько правил:
- Все трубы и лотки укладываются под уклоном, от высшей точки участка к низшему.
- На каждые 30 метров трубопровода устанавливается один ревизионный колодец
- Минимизировать количество поворотов системы.
- Производить регулярную очистку дождеприемников и лотков.
- Не забывать устанавливать пескоуловители и заглушки.
- Все стыки должны быть герметичны.
Следуя всем этим правилам, установить функционирующую систему отвода воды, будет не сложно.
Иногда для дачника долгожданный дождь в разгар сезона становится настоящим стихийным бедствием. В результате затянувшегося летнего ливня, как и во время весеннего паводка‚ на участке может образоваться настоящее озеро.
Для того чтобы избежать застоев воды нужна система сбора и отвода ее с территории. Если построена ливневая канализация своими руками, то затраты на ее сооружение будут минимальны.
В представленной к ознакомлению статье подробно изложен принцип устройства системы отвода атмосферной воды, описаны составляющие сооружения. Мы расскажем, как ее лучше построить и как обслуживать. С учетом наших советов организация ливневки не вызовет малейших затруднений.
Варианты ливневой канализации
Ливневая канализация — конструкция специфическая. В воде‚ отводимой через эту систему‚ присутствует как мелкий, так и крупный мусор. Поэтому в ливневке должна быть первичная очистка.
Система может отличаться объемом воды, который она в состоянии принять, конструктивным исполнением, длительностью эффективного функционирования.
Галерея изображенийПоверхностный водоотвод может отлично вписаться в ландшафтный дизайн дачи, и даже стать его украшением. Используют систему на небольших территориях
Оборудуют такую ливневку в основном при освоении участка, так как это более простой в исполнении промерзающий вариант. Заглубляют систему не очень глубоко — до метра максимум, но как зимой, так и в начале весны она не задействована в работе.
Чтобы канализация не промерзала‚ трубы заглубляют ниже точки промерзания. При третьем типе ливневки элементы канализации находятся частично и сверху‚ и в почве.
Эксперты говорят‚ что выбор такого дорогостоящего варианта‚ как закрытая ливневка‚ должен быть обоснован. Такое решение может быть оправдано высокими требованиями к оформлению территории
Проектирование ливневки всегда индивидуально. Вряд ли найдутся участки с абсолютно похожими условиями. Они всегда будут отличаться‚ если не рельефом‚ то планировкой‚ свойствами грунтов‚ количеством подсобных построек.
Ливневки нужны как на предприятии‚ так и в частных владениях. Отличие в их конструкции заключается в том‚ что масштабные системы совмещают со сбросом очищенных вод‚ которые используют для нужд предприятия
Основные элементы классической канализации
Ливневая канализация бывает точечной и линейной. Первый вариант подразумевает сбор воды с поверхностей, не впитывающих влагу, таких как крыша, площадки с твердым покрытием. В дальнейшее стоки следуют в приемные емкости, а после этого поступают в водоотводящую систему.
При линейном способе отведения стоков вода сливается в лотки‚ находящиеся у дорожек и площадок. Упрощенный вариант ливневой канализации состоит из следующих элементов:
- центральной трубы, проложенной под слоем земли и отделочного покрытия и выводящей собранные воды к крайней точке схемы;
- лотков — главной детали системы, транспортирующей лишнюю воду к пескоуловителям‚ от них во многом зависит эффективность работы водоотвода;
- дождеприемника, расположенного под трубой или низкой точке двора для сбора жидкости;
- фильтров и распределителей — невидимых, но крайне ответственных составляющих.
Все элементы, входящие в систему, одинаково важны. При выходе со строя любого из них эффективность всей конструкции снижается.
Галерея изображенийНи одна ливневка не обойдется без дождеприемника. Он сохраняет и фундамент здания, и покрытие вокруг него. Если попытаться сэкономить на его установке‚ то вода, попадающая на фундамент‚ приведет к усадке и трещинам на стенах постройки
Делают этот важный элемент и из бетонных колец. Тогда нижнее кольцо можно приобрести с готовым дном и не придется заливать плиту. Иногда заводские дождеприемники поступают в продажу в комплекте с корзиной‚ сифоном‚ декоративной решеткой.
Применяемые чаще всего для частного строительства, дождеприемники из пластика или композитных материалов выпускают в форме куба, у которого каждая сторона равна 30 -40 см. Под врезку труб снизу и со всех сторон изделия имеются адаптеры.
У решеток для дождеприемников может быть разное качество и стоимость. Всегда нужно исходить из предполагаемых нагрузок на них при эксплуатации
Чтобы не засорять трубы мусором, попадающим через ячейки решетки‚ дождеприемники укомплектовывают корзинами. Как только они наполнятся‚ их вынимают и очищают, затем возвращают на место.
Конструкцией заводского дождеприемника предусмотрены перегородки, делящее его внутреннее пространство на отсеки и создающие водяной затвор. В результате этого неприятный запах от разлагающейся органики не проникает наружу.
Эффективность работы точечного дождеприемника зависит не только от его объема, но и от места установки. Он должен находиться под водостоком или в месте, где постоянно собирается влага. Если он установлен под трубой, то струи должны точно попадать в центр решетки иначе часть воды попадет на фундамент или покрытие двора в виде брызг.
Зачем нужны песколовки?
Дождевая и талая вода в любом случае содержит определенный процент нерастворимых частиц. Если не включить в схему пескоулавливатели‚ в канализации осядет грязь, и она перестанет функционировать в полном объеме. Промывка системы стоит дорого.
Песколовка — это камера‚ устанавливаемая за точечными приемниками в местах, где происходит сброс воды в подземные трубы. Она сконструирована так‚ что поток воды‚ попадая в нее‚ снижает скорость.
В результате под воздействием силы притяжения, взвешенные частицы опускаются на дно, а освобожденная от них жидкость уходит через специальное отверстие. По форме пескоулавливатель представляет собой ловушки со множеством камер‚ расположенных горизонтально или камеру в вертикальном исполнении.
Галерея изображенийЛоток, на первый взгляд, изделие очень простое, но если неправильно сделать их расчет система не будет работать полноценно. Необходимо принимать во внимание и пропускную способность ливневки‚ и тип покрытия‚ и степень загрязнения отводимых вод
Самые слабые изделия имеют маркировку А15. Это обозначает, что их использование допустимо при максимальной нагрузке до 1‚5 т. Устанавливают их по периметру дома‚ в пешеходных и предназначенных для велосипедистов зонах. Лотки класса В125 справляются без ущерба для своей целостности с нагрузкой до 12‚5 т. Они не повредятся под весом легкового автомобиля, поэтому уместны в районе гаража.
Для частного строительства не стоит покупать массивные бетонные желоба‚ здесь вполне подойдут лотки из пластика. Они имеют класс прочности А‚ В‚ С. Материалом для их изготовления служит полиэтилен или полипропилен.
Важным параметром при подборе лотков является гидравлическое сечение‚ обозначаемое аббревиатурой DN. Оно должно соответствовать диаметру труб‚ подводимых к этим элементам. Для желобов из пластика величина DN колеблется в пределах от 70 до 300.
Длина стандартного лотка равна 1 м. Изделия снабжены замковой системой‚ с ее помощью желоба можно выстроить в 1 линию‚ присоединить их к трубам или сделать ответвления. Рациональный выбор для дачи‚ частного дома — модели от DN100 до DN200.
Галерея изображенийРазные поверхности имеют свой коэффициент поглощения. Для выполнения самостоятельных расчетов его значение можно взять из таблицы
Исходя из рассчитанного значения и используя таблицы Лукиных‚ находят не только диаметр но и уклон системы.
Наиболее часто домашнюю ливневую канализацию выполняют с использованием труб диаметром 100 мм. Оптимальный наклон стоков можно взять из этой таблицы
При правильном подборе диаметра труб ливневая канализация справится с задачей даже в моменты самых обильных осадков. Если в трубу поступают потоки из нескольких желобов‚ все их суммируют. Профессионалы-практики для труб сечением 110 мм и желобов такого же диаметра обычно используют уклон 20 мм/пог. М.
Если трубу подсоединяют к дождеприемнику‚ значение уклона несколько увеличивают во избежание застоя жидкости, а при входе в пескоуловитель уклон уменьшают. Это замедляет движение потока воды, и взвешенные частицы оседают на дно в большем количестве.
Вода в канализационной системе такого типа дренирует самотеком, что происходит благодаря сформированному уклону дренажной трубы. Здесь нет напорных насосов, поэтому на даче или на загородном подворье для устройства ливневой канализации не обязательно искать бригаду профессионалов.
Все работы хозяин сможет выполнить самостоятельно. Подробно о расчетах для организации ливневой канализации написано в статье, с содержанием которой мы рекомендуем ознакомиться.
Где нужен колодец и коллектор?
Как и в любой системе‚ состоящей из подземных труб‚ в ливневой канализации должен быть колодец.
Установка его целесообразна в следующих обстоятельствах:
- если сходятся 2 и более потока;
- когда необходимо радикально изменить высоту залегания, направление трубопровода или его наклон;
- при возникновении необходимости перехода на больший диаметр трубы.
Предусматривают колодцы и на установленных промежутках прямых участков системы. Если диаметр колодца не превышает 150 мм, то следующий располагают на расстоянии от 30 до 35 м. При диаметре 200 мм — от 45 до 50 м‚ а если диаметр составляет 0‚5 м‚ интервал увеличивают до 70-75 м.
По диаметру колодец частного дома не превышает 1 м. Чем глубже колодец‚ тем большим должен быть его диаметр.
Некоторые хозяева выкладывают колодцы по старинке из кирпича или железобетонных колец. Другие отдают предпочтение более прогрессивным материалам — пластмассе и стеклопластику. По конструктивному исполнению колодцы бывают разборными и цельными.
Они имеют форму цилиндра с полностью герметичным дном и отверстием вверху. Для подсоединения труб имеются патрубки. В качестве колодцев применяют и несколько собранных дождеприемников.
В коллектор перенаправляются все потоки жидкости после объединения их в одно целое. Выбор материала для этого элемента ливневой канализации индивидуален и зависит от предпочтений и возможностей хозяина
Для перенаправления собранной воды в сооружения для грунтовой доочистки или в сточную канаву в систему включают коллектор. Иногда его роль играет большой пластмассовый колодец. Его превращают в накопитель путем герметичного закрытия выходных патрубков. Чтобы использовать воду применяют погружной насос.
Под коллектор используют и трубы большого сечения — железобетонные или пластиковые с подводом к ним всех трубопроводов. На строительном рынке можно приобрести и готовую емкость для подземного использования. Есть многокамерные резервуары, где дождевые и талые воды дочищаются по такому же принципу, как и в септиках.
Галерея изображенийСаморегулирующийся кабель способен обогреть большую площадь. Основой его конструкции является полупроводниковая матрица‚ находящаяся между двумя медными жилами. Такой кабель предотвратит промерзание любых труб в период понижения температуры
В холодное время года случаются оттепели‚ во время которых в каналы и трубы попадает вода из водосточной системы. Далее она перемещается в ливневую канализацию,
где замерзнув, превращается в лед.
Чтобы предупредить формирование ледяных пробок в ливневке, саморегулирующийся греющий кабель заводят в дождеприемники, расположенные под водосточными стояками. Так в прогреваемой системе не будут создаваться ледяные заторы, а в случае их образования можно будет быстро избавиться от них.
Выводы и полезное видео по теме
О предназначении‚ устройстве и последствиях к которым приводит неисправность ливневки‚ узнаете из видео:
Процесс монтажа ливневой канализации не будет казаться таким сложным после просмотра этого материала:
Несмотря на то что ливневая канализация является сложной инженерной системой‚ ее создание под силу даже человеку, не обремененному глубокими познаниями в строительном деле. Стоит в точности следовать всем советам и ливневая канализация вокруг частного дома будет работать безотказно.
Пишите, пожалуйста, комментарии в расположенном ниже блоке. Расскажите о собственном опыте в организации ливневой канализационной системы. Задавайте вопросы, делитесь впечатлениями от прочтения и полезными для посетителей сайта сведениями, оставляйте фото по теме.
Владельцам загородного дома нередко досаждает вода, образующаяся от таяния снега и осадков. Единственной действенной мерой защиты от такой напасти является устройство ливневой канализации загородного дома.
Предлагаем так же ознакомиться с устройством ливневки в многоэтажном доме.
Это тем более необходимо, если подложечные грунты представляют собой твердые, малопроницаемые для жидкости суглинки. На таких основаниях вода может держаться в течение длительного времени, препятствуя выполнению хозяйственных и огородных работ.
Чтобы избавиться от этого явления, необходимо создать условия для принудительного отвода почвенных вод с территории загородного дома. Для этой цели нужно соорудить водосборные устройства.
Дренажная канава
Одним из простейших и доступных устройств, позволяющих отвести воду и с участка, является дренирующая канава. Лучше всего ее сделать, если участок имеет уклон в одну сторону.
Она отрывается на глубину ниже уровня промерзания грунта. Важно по всей длине соблюсти уклон в сторону стока воды. Величина его должна быть до 3-5 сантиметров на метр длины. Такой уклон позволяет воде стекать достаточно медленно, унося с собой частички грунта, в противном случае может произойти быстрое заиливание ливневой канализации загородного дома. См. правила прокладки канализационных трубопроводов в грунте.Ливневая канализация в частном доме своими р
На дне канавы, приблизительно на треть глубины, размещается слой из диких камней или бетонного лома. Затем нужно насыпать крупный гравий, песок и укрыть все это геотекстилем. Он позволит избежать быстрого заиливание сточного канала. В идеале водосточную канаву выводят в ближайший колодец ливневого водосбора.
В современных условиях в качестве водоотвода используются трубы из различных материалов – стальные или пластиковые. Для большей прочности для проводников второго варианта используются изделия с гофрированной стенкой. Такая конструкция повышает радиальную прочность изделия.
Дренажные канавы ливневой канализации на участке могут быть также открытыми, что упрощает их эксплуатацию.
Они бывают следующих видов:
- периметральные – отрываются по периметру площади, которую нужно защитить от излишков влаги;
- основные – это по сути основное русло реки, к которому сходятся притоки в виде дополнительных стоков.
Ливневая канализация в частном доме – способы обустройства
Назначение ливневки состоит в быстром отводе дождевых и талых вод в период их наибольшего скопления. Самой распространенной схемой является поверхностная ливневка вокруг дома, состоящее из лотков с открытым верхом.
Они могут быть литыми бетонными или составными из готовых деталей. Рассчитывая на долгий срок службы, используют чугунные лотки, изготовленные способом литья. Но наиболее популярным материалом для устройства ливневой канализации загородного дома, являются пластиковые лотки. Они достаточно легкие, прочные и легко поддаются монтажу.
Лотки сверху закрываются решетками, чтобы не допустить засорения водоотводящих каналов листьями и прочим мусором.
Но не всегда такой способ оправдывает себя. В ряде случаев желательно сохранить почвенный слой, заглубив дренирующие элементы на глубину порядка 40 сантиметров. Для этого роют канаву глубиной порядка полуметра и укрывают ее доверху геотекстилем.
В качестве подложки на дно канавы насыпается гравий, затем укладывают трубу. Поверх нее снова засыпается гравий. И вот здесь необходимо проконтролировать один важный момент.
Дело в том, что для заглубленного и глубинного дренажа используются перфорированные трубы, и в их стенках сверлятся отверстия. Диаметр этих отверстий должен быть меньше фракционных размеров гравия. При этом внутренний проход стока будет всегда свободен.
В классическом варианте использования, гофротруба засыпается гравием и оборачивается геотекстилем с нахлестом краев. После этого производится засыпка траншеи ранее извлеченным грунтом и восстанавливается дерновой слой.
Устройство ливневой канализации в частном доме
Выше мы рассмотрели способы устройства ливневой канализации на загородном участке на уровне сбора воды с поверхности в трубу. Но этого недостаточно, ее нужно удалить за пределы участка.
Для этого отдельные трубы объединяются в систему, в нижней части которой устраивают сток. Схема дренажа и ливневой канализации на участке может быть организована следующим образом:
- Прежде всего, нужно организовать ливневку на крыше, предусмотрев для этого сливные каналы, по которым вода стекает вниз и попадает в приемник водостока.
- В сточные полости жидкость поступает через трапы с надежной крышкой в идее решетки.
- Далее она по трубам (диаметр 100 или 150 миллиметров) поступает в дождеприемный колодец.
- По мере накопления вода поступает в отводную трубу, которая выводится в специальную емкость с водой или просто за пределы участка. Сохранение дождевой воды в подземной емкости применяется в местностях, где водные ресурсы ограничены. Ее можно в дальнейшем использовать повторно для хозяйственных нужд, например – на полив приусадебного участка, мытье автомобиля и прочие бытовые нужды.
Это касается утилизации дождевой или талой воды, отведенной от дома. Но часто требуется одновременно осушить участок, что характерно на излишне затапливаемых площадях.
Система дренажа и ливневой канализации на участке представляет собой водопроводную сеть, основным свойством которой является наличие уклонов, обеспечивающих свободный сток жидкости. Обязательные элементы конструкции:
- Дренажные перфорированные трубы. В зависимости от общей протяженности водопровода используются изделия от 100 до 150 миллиметров, а также любые виды фитингов, облегчающих монтаж сливной системы.
- Смотровые колодцы – они устанавливаются в точках изменения направления водостока. Предназначены для контроля состояния труб и устранения засоров в них. Это производится с использованием шланга с наконечником подачей воды под давлением. Производится размывание преграды с восстановлением свободного протока жидкости. Такие колодцы также называют ревизионными, они комплектуются металлическими или пластиковыми крышками, выступающими над поверхностью земли. Они нужны для профилактической работы по очистке ливневой канализации загородного дома.
- Коллекторные колодцы – предназначаются для обслуживания системы. Их диаметр должен обеспечивать проникновение внутрь. Глубина устройства несколько больше, чем у смотровых, в нем вода отстаивается. Поэтому нужно производить периодическую очистку колодца от осадков с использованием грязевого насоса.
- Могут также применяться фильтрационные колодцы, предназначенные для отделения мусора, имеющегося в ливневых стоках. Они устраиваются в промежуточных точках сложноразветвленной ливневой канализации загородного дома.
Особняком стоят пристенные дренажные системы, предназначенные для отвода грунтовых вод от фундамента на сильно обводненных участках. Глубина заложения такого устройства в любом случае должна быть больше глубины фундамента.
При выполнении работ по устройству такого водосбора, прежде всего, выполняется утепление и гидроизоляция самого фундамента. Для этого используются различные материалы:
- Рубероид и битумная мастика для гидроизоляции.
- Пенопласт для утепления.
Затем по дну траншеи производится настилка геотекстиля, края полотна заворачиваются наверх. Затем нужно отсыпать гравий соответствующей фракции и формируются соответствующие уклоны. Поверх труб снова насыпается слой гравия, который укрывается геотекстилем с перекрытием краев.
Если загородный дом устроен на участке с обильными подпочвенными водами, необходим дренаж подвальной плиты. Его устанавливают перед заливкой фундамента. При этом водосборники устанавливаются в горизонтальной плоскости и подключаются к периметральному контуру ливневки.
Комбинированные дренажные системы загородного дома
Логично, что строить отводы от различных ответвлений системы для каждого контура, нерационально. Поэтому отводы устраиваются общие, в один коллектор.
Смотреть видео
<center></center>Объединение отдельных дренажных схем производится в коллекторных колодцах, при этом допускается стыковка на любой высоте коллектора в зависимости от вида контура, которые бывают:
- поверхностными, для схем ливневой канализации вокруг загородного дома;
- малозаглубленные контуры дренажной системы под поверхностью участка на глубине до полуметра;
- глубинные дренажи для отвода грунтовых вод на обильно обводненных участках загородного дома.
Любые из перечисленных видов могут быть объединены в общую систему с общим накопителем.
Не рекомендуется включать в общий водоотвод канализационную систему фекальных стоков. В этом случае повторное использование накопленной воды становится невозможным.
Ливневая канализация в частном доме своими руками
Прежде, чем приступить к закупке материалов для дренажной системы, следует убедиться в ее необходимости. Важно выяснить уровень подпочвенных вод в пиковый период их накопления.
Это можно сделать весной, сразу после схода снега, и во время осенних дождей. Для выяснения выполняют разведочное бурение на воду на глубину до трех или четырех метров.
Смотреть видео
<center></center>Наличие или отсутствие близких подпочвенных вод определяется содержанием воды в составе почвы из шурфов. По результатам исследования образцов принимается решение о необходимости глубинного дренажа для загородного дома.
Важным показателем является уровень воды в ближайших к участку водозаборов – колодцев или скважин.
Определившись с необходимостью устройства водоотводной системы, желательно выполнить геосъмку участка, чтобы определить уклоны на нем, а следовательно и направление стока.
Это особенно актуально для малозаглубленных и глубинных контуров. Поверхностные лотковые системы для загородного дома можно выполнить по строительному уровню.
Проектирование дренажной системы загородного дома
Это самый важный этап создания водостока с участка. Он позволяет достоверно просчитать величину и состав материальных затрат на приобретение составных частей:
- Виды, количества и размеры труб для дренажа.
- Потребность в соединительных деталях – фитингах.
- Виды водоотводящих каналов по величине их заглубления.
- Количество и тип лотков для поверхностной ливневки.
- Емкость накопительной емкости.
- Размеры труб для изготовления смотровых и дренажных каналов.
- Рассчитать потребность в стройматериалах, включая количество и фракцию гравия, метраж полотна геотекстиля.
Если выполняется простой эскизный проект водоотводящей канализации загородного дома самостоятельно, то в таком случае его необходимо показать специалисту в этой области проектирования ПГС. При необходимости – внести в него соответствующие изменения и только после этого приступать к закупке необходимых материалов.
Глубина заложения подземной части системы
Чем ближе к поверхности располагается дренажная труба, тем активнее она поглощает скопившуюся на поверхности влагу. Величина заглубления может составлять от 15 сантиметров.
Но если труба располагается на обрабатываемом участке, то нужно принимать во внимание глубину вскопки земли, которая может составлять до 30 сантиметров. Малозаглубленные желоба, находясь на указанных глубинах, оттаивают довольно быстро и выводят воду с участка, не допуская ее значительных скоплений.
Смотреть видео
<center></center>
Что касается заглубленных коллекторов для ливневой канализации загородного дома, работающих на горизонте подпочвенных вод, этот показатель зависит от глубины промерзания грунта. Находясь ниже этой зоны, дренажная система активно выводит воду в течение всего года.
Уклон подземной коммуникации
На этот показатель стоит обратить самое пристальное внимание. Дело в том, что при превышении нормы уклона в 3 миллиметра на метр трубопровода, меняется характер стока. Воду в ливневке сомнительно считать чистой.
Предлагаем воспользоваться нашими онлайн калькулятором для расчета уклона самотечной канализации.
В результате превышения скорости стока, загрязняющие компоненты не успевают полностью стекать вместе с жидкостью и частично остаются в трубе. Постепенно количество осадков нарастает, приводя к засору.
Удалить его такое плотное наслоение из ливневой канализации загородного дома можно только струей воды под давлением.
Наиболее опасным явлением можно считать отрицательный уклон, в результате которого сток может происходить очень замедленно, а в системе постоянно будет присутствовать вода.
Основанием для установки дренажа является гравийная подсыпка. Ее формированию нужно уделить особое внимание. Качественные измерения при установке стока можно произвести лазерным или удлиненным строительным уровнем.
Минимальный размер уклона для ливневки составляет 0,3-0,5 сантиметров на метр трубопровода, максимальный не более 4-5.
Монтаж дождеприемника для ливневки
Решающими показателями для оценки выбранного дождеприемника являются объем жидкости, который он может пропустить через себя в момент максимальных осадков. Поэтому определяющим показателем в данном случае являются данные о количестве выпадающей в конкретной местности влаги. Для этого разработаны специальные карты.
Быстрое удаление воды через ливневую канализацию загородного дома не только позволяет свободной перемещение по территории участка, но и защищает фундамент от разрушающего действия влаги.
Вода в дождеприемник попадает из водостока с кровли здания. Для эффективной работы струя должна быть направлена точно в середину приемной воронки.
При установке этих устройств необходимо выполнить ряд требований, обеспечивающих долговременную эксплуатацию этих устройств:
- На месте установки отрывается яма, соответствующая размеру устройства. Глубина ее должна быть больше вертикального размера изделия приблизительно на 30-40 сантиметров.
- Устроить подсыпку гравием подложки, пролить слой водой и тщательно утрамбовать, предусмотрев зазор между корпусом и подсыпкой до 5-6 сантиметров для бетонирования.
- Расстояние между боковыми стенками углубления и корпусом должно составлять не менее 3-4 сантиметров.
- Подключить водозаборные трубы к дождеприемнику и установить его на место постоянного размещения. При этом необходимо выставить его по высоте таким образом, чтобы решетка находилась на уровне отмостки вокруг дома.
- Забетонировать корпус дождеприемника, установить внутреннюю перегородку и фильтрующий вкладыш, если таковой предусмотрен конструкцией.
Ливневка в частном доме монтируется на конечном этапе ее устройства для всего участка и подключается либо к накопительному баку, либо к устройству сброса в городскую канализационную систему или за пределы участка.
Приступая к такой ответственной операции, как установка ливневой канализации в загородном доме, нужно тщательно изучить все нормативы и правила и правильно подобрать материалы для монтажа.
Смотреть видео
<center></center>При монтаже ливневой канализации СНиП применяется за номером 2.04.03-85, регламентирующий требования к устройству наружных канализационных сетей. При этом нужно соблюдать как последовательность действий, так и технические требования к материалам и работам. Записи по теме:
Лужи, которые появляются после дождя – это довольно привычное явление, но мало кто задумывается о том, что для владельцев частных домов оно довольно опасно, поскольку может привести к подтоплению здания и разрушению его опор.
Чтобы избежать неприятных последствий, специалисты рекомендуют обустраивать ливневую канализацию. Как это сделать, пойдет речь в данной статье.
Особенности и назначение
Ливневая или, как ее часто называют, дождевая канализация представляет собой систему водопроводных труб, а также фильтров и разнообразных приспособлений, используемых для эффективного выведения излишков влаги с придомовой территории. В этом заключается основная задача ливневки, однако набор функций водоотводом не ограничивается:
- при помощи ливневой системы можно организовать полив сада и огорода на приусадебном участке, положительное воздействие талой воды на рост и развитие растений известны каждому дачнику;
- повышение долговечности здания и улучшение прочности и крепости его опор – это обусловлена тем, что дождевая канализация исключает чрезмерное подтопление фундамента, а кроме того, предотвращает развитие грибка и плесени;
- качественная фильтрация воды и очищение ее от песка и прочих видов примесей;
- поддержание целостности тротуарной плитки и асфальтовых покрытий, которые часто разрушаются под воздействием бьющих струй воды;
- минимизация риска затекания воды в цоколь;
- полное исключение образования луж и грязи на участке после дождя.
Составляющие ливневой канализации
Устройство дождевой канализации в частном доме и на даче предполагает наличие в ее структуре некоторых составных элементов.
Колодец
В прежние годы считалось, что он непременно должен быть большим, однако современная промышленность предлагает колодцы самых разных объемов, выбор которых определяется габаритами кровли, размерами участка и средним количеством осадков в конкретном регионе. Как правило, колодцы изготавливают из бетонных колец, причем нижнее кольцо должно быть оборудовано дном – это как раз и отличает простые колодцы от ливневых.
Пластиковые колодцы также можно использовать для создания эффективной системы дождевой канализации. Их закапывают на необходимую глубину, устанавливают на бетонную подушку и приковывают прочными цепями, чтобы избежать всплывания.
Пластиковые емкости хороши тем, что они полностью герметичны в отличие от конструкций, собранных из колец.
Люк над колодцем
Люки могут быть выполнены из различных материалов – резина, пластик или металл, выбор здесь зависит только от личных предпочтений домовладельца. Вне зависимости от того, какой состав используется, колодец должен вкапываться таким образом, чтобы верхний край его крышки был ниже поверхности грунта на 15-20 см.
Под монтаж люка часто выкладывают горловину из кирпича, это позволяет посадить сверху газон или цветы таким образом, что участок не будет выделяться среди остальных посадок.
Впрочем, многие приобретают уже готовую крышку с люком. В этом случае грунт засыпают более тонким слоем – всего 4-5 см, однако, газон при этом будет отличаться по густоте от остальных участков, привлекая внимание к тому, что располагается под ним. Чаще всего люки выпускаются в черном цвете. Однако в продаже можно найти также красные и желтые варианты.
Точечные дождеприемники
Это малогабаритные резервуары, которые крепят в местах наибольшего скопления осадков, к примеру, под водосточными трубами и в самых нижних участках двора. Выполняются они из бетона либо пластика, причем первые часто используют для обустройства ливневой канализации глубокого типа. В этом случае их монтируют друг на друга, добиваясь требуемой высоты. Впрочем, совсем недавно в продаже появились надстраиваемые дождеприемники из пластика.
Пескоуловители
Это устройства, которые используются для накопления осаждающегося песка и других тяжелых вкраплений. Чаще всего их делают из пластика, они отличаются низкой стоимостью, но при этом проявляют исключительно высокие эксплуатационные характеристики. Обычно пескоуловители монтируют на определенном расстоянии друг от друга.
Такие устройства нуждаются в периодической чистке, сделать это гораздо проще и быстрее, чем чистить всю водоотводящую систему.
Решетки
Решетки устанавливают для того, чтобы вода уходила в максимально полном объеме. Выделяют следующие варианты решеток:
- чугунные – надежные и долговечные изделия, однако краска на них держится не более 3 лет, существенно снижая общую эстетичность конструкции;
- стальные – дешевый вариант, но самый низкокачественный – сталь склонна к коррозии, поэтому уже даже спустя 1-2 года такие решетки начинают ржаветь;
- алюминиевые – здесь используется не чистый металл, а его сплавы, такие варианты наиболее предпочтительны, поскольку отличаются крепостью и привлекательным дизайном, но и стоимость их довольно высока.
Трубы
Ни одна ливневка не обходится без труб, как правило, используют изделия из полиэтилена рыжего цвета. Они имеют гладкие стенки, благодаря чему существенно улучшается их пропускная способность. Впрочем, можно остановиться на чугунных или асбестовых вариантах, они также могут бесперебойно работать на протяжении длительного времени, обеспечивая эффективный водосток.
Диаметр труб во многом зависит от общей разветвленности системы, но надо иметь в виду, что он не должен быть менее 15 см, оптимально, если диаметр больше.
Ревизионные колодцы
Это малогабаритные колодцы, выполненные из пластика или бетона, они устанавливаются в случаях, когда трубопровод имеет довольно большую протяженность либо многочисленные разветвления. Они используются для очистки труб в случае, если возникают засоры.
Следует отметить, что не каждая дождевая канализация содержит непременно все эти компоненты, однако из них можно соорудить эффективную систему любого уровня сложности.
Виды ливневой канализации
Выделяют несколько основных видов ливневой канализации, устанавливаемой в частных домах.
Открытая
Это довольно простая в исполнении система, которую можно обустроить даже своими силами. Она состоит из сети поверхностных желобов, в которые по водосточным трубам попадает вода, а уже оттуда она поступает в спецрезервуары или общую канализацию.
Желоба изготавливают из металла, пластика или бетона, сверху их прикрывают решетками, которые предохраняют их от попадания крупного мусора, а кроме того, выполняют декоративную функцию.
Такая система в условиях частного дома может иметь довольно большой охват, с нее собирается излишняя влага с тротуаров, садовых дорожек и других типов площадок.
Закрытая
Этот тип ливневок еще называют точечным, в этом случае все водоприемники располагаются под землей. Механизм их действия прост: вода, стекая по трубам с крыш, попадает в специальные дождеприемники, а уже по ним перемещается в подземные каналы, откуда и выводится за пределы участка.
Смешанная
Эта система предполагает одновременное использование открытых и закрытых элементов, этот метод используют тогда, когда необходимо соорудить эффективную систему слива в условиях ограниченного бюджета.
Типы дренажа
Довольно часто в коттеджах и частных домах обустраивают сразу несколько вариантов водоотведения: канализационный, дренажный и ливневый. Как правило, они располагаются недалеко друг от друга вокруг участка и идут параллельно.
Довольно часто у собственников участка возникает естественное желание сэкономить и совместить ливневку с элементами других типов дренажа, к примеру, воспользоваться уже готовым колодцем. Однако, делать этого не стоит, поскольку во время сильного дождя жидкость поступает в колодец довольно быстро, средняя скорость потока составляет 10 кубов в час.
В этом случае колодец может переполниться, а если он совмещен с канализационным, то вода начнет поступать в трубы канализации. В этом случае она, конечно, не сможет подняться выше уровня грунта, однако и спустить вы тоже ничего не сможете, поскольку все будет стоять в сантехнике. Кроме того, после понижения уровня воды внутри системы останется крупный и мелкий мусор, который может существенно ухудшить эффективную работу всей стоковой системы, и ее придется регулярно чистить, согласитесь, не самое приятное занятие.
Гораздо хуже обстоит ситуация, если сбросы будут уходить в дренажный колодец. Если во время затяжного ливня влага поступает под большим напором в дренажную систему, то по мере заполнения труб она попросту вываливается под фундамент и начинает подмывать его. О последствиях говорить не стоит, есть и другие неприятности, к которым относится заиливание дренажного трубопровода.
Прочистить такие трубы невозможно, их необходимо менять полностью.
Вывод можно сделать очень простой: ливневка в доме должна иметь собственный колодец, причем довольно вместительный. Впрочем, если неподалеку от участка имеется выход в пруд, озеро или речку – то обустройством колодца можно пренебречь.
Проектирование и подготовка
Когда дело касается системы водоотведения, то очень важно предварительно составить чертеж, планы и схемы конструкции, в противном случае это будут просто «деньги на ветер». Если система не будет эффективно работать, то не стоит и браться за ее обустройство, а если ливневка слишком мощная – то она «съест» слишком много денег.
Для того чтобы как можно точнее произвести расчеты и составить эффективный проект, необходимы следующие данные:
- среднее число осадков в данной местности (их можно найти в СНиП 2.04.03-85);
- периодичность осадков;
- размер снегового покрова;
- площадь стока;
- площадь кровли;
- физико-механические параметры почвы;
- месторасположение подземных инженерных коммуникаций;
- вычисленные объемы сточных вод.
Далее расчеты производятся по формуле Q = q20 *F*K, где
Q – это объем влаги, которую система должны вывести;
q20 – интенсивность осадков (она различна для каждой местности);
F – площадь поверхности, с которой планируется выводить воду;
К – поправочный коэффициент, который зависит от материала покрытия площадки, он составляет:
- для щебня – 0,4;
- для бетонированных площадок 0 0,85;
- для асфальта – 0,95;
- для крыш – 1,0.
Полученное значение соотносят со СНиПами и определяют диаметр трубопровода, который необходим для оптимального водоотведения.
Лотки и трубы вкапываются на глубине, на которой они стандартно проводятся в каждой местности, их точное значение можно узнать в строительных компаниях либо у соседей, которые уже обустроили ливневку на своем участке. Как правило, в средней полосе России глубина заложения составляет 0,3 метра в случае, если диаметр трубопровода не превышает 50 см. Лотки и трубы большего размера закапывают на глубину 70 см.
Зачастую высокая стоимость земляных работ приводит к тому, что заказчики просят не очень сильно углубляться в землю – и в целом это вполне оправдано, поскольку нет никакого смысла закрывать трубы на слишком большое расстояние. Нет резона монтировать коллекторы и смотровые резервуары ниже уровня сезонного промерзания, как этого требуют существующие ГОСТы. Их можно расположить выше, но предварительно утеплить изоляционным материалом, например, геотекстилем.
Снижение уровня заглубления довольно ощутимо сокращает себестоимость монтажных работ.
А вот требованиями, регламентирующими минимальный уклон ливневки, пренебрегать не стоит. ГОСТ устанавливает следующие нормативы:
- для труб диаметром 15 см угол наклона должен составлять 0,008 мм/м;
- для труб с сечением 20 см – 0,007 мм/м.
Угол наклона может изменяться в зависимости от особенностей участка. Так, в месте присоединения трубы к дождеприемнику необходимо увеличение скорости потока самотекущей воды, поэтому следует сформировать максимально допустимый угол в 0,02 мм/м.
А вот перед пескоуловителями скорость потока должна, наоборот, снижаться, в противном случае взвешенные частицы не смогут осесть, поэтому угол наклона должен быть минимальным.
Строительство и монтаж
Ливневую дренажную систему обустраивают по своей технологии, ее прокладка во многом схожа с принципом проведения обычных канализационных трубопроводов, однако если в доме отсутствуют водостоки, то начинать монтаж следует именно с них.
Сооружение кровельной части
В перекрытиях кровли необходимо сделать специальные отверстия, которые будут использоваться под дождеприемники. После того как все устройства будут установлены и закреплены на битумную мастику, места стыков и примыканий следует обработать герметиком. Далее устанавливаются сточные трубы и стояки, которые фиксируют к фасаду частного дома при помощи хомутов.
Если сооружается открытая система, то затем следует установить лотки, а если будущая ливневка будет точечной – то потребуется провести отводные трубы.
Наземная часть
В соответствии с намеченными планами, которые составляются с учетом всех существующих углов наклона местности и принятой в каждом конкретном регионе глубине проведения каналов, необходимо выкопать траншею. Рассмотрим последовательность действий.
- Дно выкопанной траншеи необходимо тщательно утрамбовать, все камни, которые были встречены при раскапывании следует удалить, а ямки, образовавшиеся после них, необходимо засыпать грунтом.
- Дно траншеи засыпается песком, как правило, толщина песчаной подушки составляет примерно 20 см.
- Выкапывается котлован для установки коллекторного колодца. Для самого коллектора можно приобрести готовую емкость из пластика, но можно соорудить ее и своими руками – для этого необходимо установить опалубку и залить ее раствором бетона.
- В канавы, утрамбованные и усиленные песчаными подушками, крепят трубы, которые соединяются друг с другом при помощи фитингов.
- В ветки ливневки общей протяженностью более 10 метров необходимо включать смотровые колодцы, а в местах стыка приемников и трубопровода монтируют пескоуловители. Все эти устройства должны быть соединены в общую цепь, а места стыков в обязательном порядке герметизируются.
- Перед окончательной засыпкой траншеи необходимо испытать систему на прочность, для этого в водоприемник заливается вода, если трубы будут подтекать, то необходимо выявить и устранить течь.
- Если слабых мест в трубопроводе не обнаружено, то необходимо тщательно засыпать траншею грунтом, а все желоба и лотки оборудовать чугунными и пластиковыми решетками.
Монтаж открытой системы, вообще, не составляет никаких проблем, поскольку водоприемные лотки могут устанавливаться проще и быстрее. Они продаются в виде самостоятельных элементов, которые довольно просто собираются в единую цепочку при помощи тонкого капронового шнура, который формирует необходимый угол слива.
Своевременное обустройство ливневой канализации позволит существенно продлить срок эксплуатации строительных конструкций, исключит возникновения грязи и слякоти и предотвратит загнивание корней растений.
Самая простая ливневка может быть легко оборудована самим владельцем участка без использования сторонних специалистов, но даже при обращении к профессионалам не повредит познакомиться с особенностями канализации и специфике ее устройства, поскольку по мере использования хозяину периодически придется заниматься ремонтом и прочисткой системы.
Более подробно о том, как произвести монтаж ливневой канализации, смотрите в следующем видео.
Используемые источники:
- https://iseptick.ru/kanalizaciya/livnevaya-kanalizaciya-v-chastnom-dome-svoimi-rukami.html
- https://sovet-ingenera.com/kanaliz/livnevka/livnevaya-kanalizaciya-svoimi-rukami.html
- https://trubanet.ru/kanalizacionnye-truby/livnevaya-kanalizaciya-zagorodnogo-doma-svoimi-rukami.html
- https://stroy-podskazka.ru/kanalizaciya/livnevka-v-chastnom-dome/
