Поэтому было принято решение постараться максимально снизить стоимость новых проектов. Реформа коснулась довольно многих этапов возведения дома, однако наиболее печальные последствия имело решение упростить отопительную систему – и в эксплуатацию стали сдавать дома, в которых отопление выполнялось посредством всего одной трубы. То есть, были полностью удалены элементы, которые использовались для подачи уже отработанной воды.

Система отопления «ленинградка» характеризуется простотой

Несомненно, такая система – ленинградка система отопления, имела, по словам разработчиков, ряд преимуществ. Прежде всего, она требовала значительно меньше материалов, и, к тому же, была более легкой и быстрой в монтаже.

Особенности ленинградки

Однотрубная система, или ленинградка система отопления, являет собой замкнутый круг, состоящий из специального нагревательного котла и кольца из отопительных труб. К такому кольцу можно подключать любое количество регистров или батарей – и оно будет работать просто идеально. При этом особенно важным для проектировщиков являлось то, что монтаж отопительной системы такого типа максимально прост. Для более эстетичного вида труба располагалась у самого пола.

Составные части «ленинградки» с принудительной циркуляцией

Довольно часто однотрубную систему отопления называют ленинградской, поскольку она впервые была смонтирована именно в этом городе. Ленинградка система отопления (соседнее фото) показывает, что это довольно практичное и удобное решение, которое, впрочем, имеет один, довольно серьезный недостаток. Водяное отопление ленинградка не подходит для установки в одноэтажных домах. Точнее, установить ее можно, однако полноценной работы можно добиться только путем дополнения ее специальным разгонным коллектором.

Однако разгонный коллектор, в свою очередь, невозможно установить в домах, высота потолков которых не достигает 2,2 метра. Дело в том, что он помешает установке расширительного бака и делает невозможным его подключение к расходному баку системы водоснабжения (имеется ввиду автономная система).

Разгонный коллектор в системе отопления

При монтаже отопительной системы разгонный коллектор – крайне важный элемент. Он необходим для повышения скорости перемещения теплоносителя (в данном случае – вода в трубах). Кроме того, использование коллектора значительно снижает уровень шума, возникающего при работе системы. Однако следует учитывать, что для достижения максимального эффекта коллектор должен быть установлен в наивысшей точке, которую только допускает архитектура строения.

Рекомендуем к прочтению:Cхема отопления «Ленинградка». Достоинства и недостатки

Следует отметить, что те, кто планирует установку данной системы отопление ленинградка в двухэтажном доме, с подобной проблемой не сталкиваются. Ведь высоты системы достаточно для обеспечения бесшумной работы даже без подключения разгонного коллектора или же циркуляционного насоса.

Основным отличием однотрубной системы отопления является то, что в ней отсутствует труба, по которой осуществляется отток «отработанной» воды. Однако нередко встречается условное разделение однотрубного отопления ленинградки на трубу подачи и трубу обратки. В таком случае, трубой подачи выступает первая половина магистральной трубы. А вот вторая ее часть и называется трубой обратки.

Подключение батарей отопления в «ленинградке»

Отопление ленинградка (видео ниже) покажет, что такая система нередко является небольшим элементом двухтрубной. Помимо этого, ленинградская система прекрасно подходит для отопления домов и строений различной архитектурной сложности. При этом ее весомое достоинство – возможность прокладывания отопительных труб под уровнем пола. Однако если вы решили монтировать трубу в пол, следует надлежащим образом позаботиться о теплоизолирующих материалах. Они необходимы, дабы максимально снизить уровень потери тепла. Помимо этого, посредством теплоизоляции необходимо исключить нагревание подпола.

Недостатки ленинградской системы

Весомым недостатком однотрубной системы является то, что при необходимости вы не сможете контролировать уровень нагрева отдельно каждого из последовательно подключенных радиаторов. Индивидуальный контроль доступен только в двухтрубной системе отопления. А в ленинградской системе отопления, убавив посредством вентиля уровень нагрева батареи, вы автоматически сбавляете его и в последующих подключенных радиаторах.

Еще одним довольно серьезным недостатком схемы ленинградская система отопления отзывы показывают, что для эффективного движения теплоносителя необходима установка насоса.

Для полноценной работы системы отопления в трубах должно постоянно быть высокое давление. А если повышать его посредством ввода в систему дополнительного оборудования, это чревато уменьшением времени эксплуатации материалов. То есть – увеличивается количество просачивания воды (прорывы), что, в свою очередь, требует замены трубы  восполнения количества воды в отопительной системе.

Установка циркуляционного насоса делает систему отопления дороже

При этом следует отметить, что в двухтрубной системе потребность в дополнительном насосе отсутствует, поскольку вода циркулирует самостоятельно – ей достаточно собственного давления.

Рекомендуем к прочтению:Ленинградская система отопления частного дома

Третьим, и, пожалуй, — самым весомым недостатком ленинградской системы является то, что она требует исключительно вертикального разлива. То есть, бак расширителя должен устанавливаться только в чердачном помещении.

А в одноэтажных жилых домах порой и чердак – весьма необходимое функциональное пространство, в котором довольно сложно выделить для бака место.

«Ленинградка» в одноэтажном доме

Установка такой системы, как ленинградская система отопления, в многоэтажных домах выдает еще один ее недостаток. Нагревательный элемент располагается в верхней точке системы – а это значит, что с каждым радиатором при спуске вниз теплоноситель постепенно охладевает. То есть, радиаторы на первом этаже дома будут менее горячими, чем на последнем. Решение проблемы – использование дополнительных перемычек, а, кроме того, – увеличение количества секций батареи на нижних этажах.

Положительные стороны ленинградской системы отопления

Конечно же, любая система отопления (и система отопления ленинградка – не исключение) – имеет ряд положительных свойств, количество которых значительно превышает негативные моменты в монтаже и эксплуатации. Прежде всего, следует отметить, что большинство недостатков функционирования однотрубной системы отопления были довольно серьезными только в период ее возникновения. Современные технические средства легко справляются с ними, делая ленинградское отопление весьма востребованным. Особенно популярно оно при создании отопительной системы частных домов.

Одно из наиболее весомых преимуществ ленинградской системы – ее стоимость.

Дело в том, что для получения довольно продолжительной магистрали потребуется значительно меньше материалов, чем при монтаже более сложной двухтрубной системы. Так что экономия средств, когда вы выбрали водяное отопление ленинградка схема – на лицо.

Варианты «ленинградки»

Помимо этого, весомым плюсом является то, что сегодня вопросы теплопотери при эксплуатации такой системы, как система отопления ленинградка за и против вы поймете, что это можно решить посредством современных технологических средств. Установка дополнительных шаровых кранов, балансировочных вентилей, воздухоотводчиков, термостатических датчиков повышает коэффициент полезности системы.

Также сегодня для однотрубных систем отопления разработана схема  последовательной подачи теплоносителя. Благодаря внедрению ее в отопление типа ленинградка появилась возможность снижать уровень нагрева отдельного радиатора. При этом в остальных батареях сети температура не понижается.

Такое подключение радиаторов отопления позволяет улучшить теплоотдачу

Нередко при планировке системы отопления многие обращают свое внимание именно на ленинградское отопление система которого выглядит более аккуратно и эстетично.

Из всего вышеуказанного можно сделать простой вывод – опираясь на описанные недостатки и преимущества системы, каждый может самостоятельно решать, насколько целесообразным является монтаж однотрубной системы отопления в частном доме.

</index>

Выбирая способ обогрева жилища в зимний период, среднестатистический домовладелец стремится убить 2 зайцев: смонтировать эффективно работающую схему с наименьшими вложениями. Распространенное решение — водяная однотрубная система отопления, подходящая для небольших частных домов площадью 50…250 м². В определенных условиях она потребует меньших затрат, нежели другие, более современные типы разводок – коллекторная, двухтрубная и петля Тихельмана.

Устройство и принцип раздачи теплоносителя

Система называется однотрубной, поскольку нагретая вода подается и уходит из радиаторов отопления по единому коллектору. Трубопровод является общим для всех батарей, подсоединенных к магистральной ветви. То есть, входная и выходная подводка каждого отопительного прибора подключается к одной трубе, как показано на примере схемы теплоснабжения одноэтажного здания.

Как работает однотрубная радиаторная система отопления:

1. Поступающий от котла прогретый теплоноситель достигает первой батареи и делится тройником на два неравных потока. Основная масса воды продолжает двигаться прямо по магистрали, меньшая часть затекает в радиатор (примерно 1/3).
2. Отдав тепло стенкам батареи и охладившись на 10—15 °С (в зависимости от мощности и реальной отдачи радиатора), малый поток через выходящий патрубок возвращается в общий коллектор.
3. Смешиваясь с основным потоком, охлажденный теплоноситель снижает его температуру на 0.5—1.5 градуса. Смешанная вода доставляется к следующему отопительному прибору, где цикл теплообмена и охлаждения главного потока повторяется.
4. В результате каждая последующая батарея получает теплоноситель с более низкой температурой. В конце остывшая вода направляется обратно в котел по той же магистрали.

Важный момент. Чтобы схема отопления работала стабильно, диаметр раздающей трубы должен значительно превышать размеры радиаторных подводок. Правило не касается вертикальных стояков с верхним розливом, где теплоносителю помогает течь вниз сила тяжести (читайте ниже о видах систем).

Чем ниже температура циркулирующей воды, тем меньше тепла достается последним обогревателям. Проблема решается тремя способами:

• в конце магистрали ставятся батареи повышенной мощности – наращивается число секций либо увеличивается площадь панельных стальных радиаторов;
• путем увеличения диаметра трубы и производительности насоса повышается расход теплоносителя через основной коллектор;
• комбинация двух предыдущих вариантов.

Подключение радиаторов к единой распределяющей магистрали – главное отличие однотрубной разводки от остальных двухтрубных систем, где подача и возврат теплоносителя организован по двум раздельным ветвям.

Схемы однотрубных систем

Для обогрева загородных коттеджей и квартир многоэтажных домов применяется всего 2 типа однотрубных схем:

1. Классическая ленинградская система отопления с нижней горизонтальной разводкой представлена выше на первой картинке.
2. Радиаторная сеть с вертикальными стояками.

«Ленинградка» предусматривает подключение радиаторов к общей кольцевой магистрали, проложенной горизонтально над полом. Классика жанра – нижнее боковое присоединение обеих подводок. При более современном подходе трубы подключаются к батарее диагонально, мастера-монтажники практикуют оба метода.

Вторая схема применяется в многоквартирных и двухэтажных частных домах. Сквозь перекрытия проходят вертикальные одинарные стояки, к ним схеме присоединены батареи на каждом этаже. Подача воды в стояки предусматривается из нижнего или верхнего горизонтального коллектора.

Примечание. Обратите внимание: общая линия «ленинградки» с горизонтальной нижней разводкой — цельная труба, не меняющая диаметр на всем протяжении. На однотрубных стояках предусмотрены перемычки – байпасы, пропускающие часть теплоносителя мимо батарей.

Оба типа разводок могут функционировать с принудительной и естественной циркуляцией воды (самотеком). Схемы видоизменяются в зависимости от условий эксплуатации:

1. Для работы «ленинградки» в самотечном режиме придется нарастить внутреннее сечение кольцевого коллектора до 40—50 мм, сделать уклоны и поднять от котла вертикальный разгонный участок, иначе протока через радиаторы не будет. Открытый расширительный бак подсоединяется к высшей точке, как изображено на принципиальной схеме отопления одноэтажного дома.


2. Реализовывать самотечный принцип в двухэтажном здании лучше по схеме со стояками, проходящими сквозь нужные комнаты. Труба подачи Ø40—50 мм поднимается прямо к расширительной емкости, установленной на чердаке. В стороны от нее расходятся горизонтальные ветви с уклонами, подающие сверху воду к стоякам и радиаторам. На подъеме можно смонтировать байпасный узел с циркуляционным насосом.


3. Закрытая одноконтурная разводка с напорной циркуляцией представлена в начале этого раздела. В двухэтажном доме «ленинградку» нужно сделать двухконтурной – предусмотреть отдельную горизонтальную петлю с подачей теплоносителя через перекрытие, как показано на аксонометрической схеме.

Изначально ленинградская система задумывалась как дешевый вариант подачи тепла к приборам конвекционного отопления. Но при желании к магистрали можно подключить небольшой контур водяного теплого пола. Понадобится второй циркуляционный насос, обратный и трехходовой клапан, регулирующий температуру воды.

Важно. Контур напольного обогрева допускается присоединять в конце магистрали, за последним радиатором. Одно условие: необходимо обеспечить в коллекторе требуемый расход теплоносителя – увеличить диаметр и повысить производительность главного насоса. Иначе теплый пол отнимет часть тепла у батарей.

Сравнение по цене монтажа

Приверженцы однотрубных отопительных сетей любят напоминать о дешевизне данного типа разводки. Уменьшение затрат по сравнению с двухтрубной схемой обосновывается вдвое меньшим количеством труб. Мы утверждаем следующее: «ленинградка» обойдется дешевле тупиковой системы в одном случае — если паять отопление из полипропилена.

Докажем наше утверждение расчетами – возьмем в качестве примера одноэтажное жилище размерами 10 х 10 м = 100 м² (в плане). Нанесем на чертеж раскладку «ленинградки», посчитаем фитинги с трубами, затем сделаем аналогичную прикидку тупиковой разводки.

Итак, для устройства однотрубного отопления понадобится:

• труба Ду20 на коллектор (снаружи Ø25 мм) – 40 м;
• тр. Ду25 Ø32 мм на обратку – 10 м;
• тр. Ду10 Ø16 мм на подводки – 8 м;
• тройник 25 х 25 х 16 (наружный размер) – 16 штук;
• тройник 25 х 25 х 20 – 1 шт.

Справка. Перемычку обратки, идущую по коридору, можно не делать. Тогда для 9 радиаторов придется нарастить сечение кольцевой магистрали до размера Ду25 (наружный – 32 мм).

Ориентируясь по следующей планировке, выясним потребность в трубах и фитингах для двухтрубной сети:

• тр. Ду15 Ø20 мм – 68 метров (магистрали);
• тр. Ду10 Ø16 мм – 22 м (подводки радиаторов);
• тройник 20 х 20 х 16 мм – 16 шт.

Теперь найдем актуальные цены на сантехнические фитинги и трубы из 3 материалов: армированный полипропилен PP-R, металлопластик PEX–AL–PEX и сшитый полиэтилен PEX от известных производителей. Результаты расчетов занесем в таблицу:

Примечание. Мы не учитываем стоимость батарей, радиаторных кранов и монтажа однотрубной «ленинградки» — предположим, что вы собираете систему своими руками. Стоимость определена в рублях РФ, но данный факт особой роли не играет, соотношение цен сохранится для любой страны.

Как видите, затраты на полипропиленовые тройники и трубы практически одинаковы для обеих схем – плечевая оказалась дороже всего на 330 руб. По другим материалам однозначно выигрывает двухтрубная разводка. Причина кроется в диаметрах – цены труб большего сечения резко увеличиваются сравнительно с «ходовыми» размерами 16 и 20 мм.

Вы можете взять более дешевую сантехнику других производителей и выполнить расчет – соотношение вряд ли изменится. Заметьте, мы пропустили отводы 90° для поворотов труб и остальную мелочевку, поскольку не знаем точное количество. Если скрупулезно подсчитать все материалы, стоимость «ленинградки» увеличится еще больше. К аналогичным выводам пришел эксперт, демонстрирующий расчеты на видео:

Плюсы и минусы однотрубных разводок

Постараемся дать объективную оценку и выделим реальные достоинства однотрубных водяных систем:

1. Закрытую схему с мембранным расширительным бачком проще монтировать. Одна труба прокладывается быстрее, чем две.
2. Одинарную магистраль либо стояк проще упрятать в стены, нежели двухтрубные ветви (пример ниже на фото). Ложка дегтя: кольцевой коллектор пересекает дверные проемы, затрудняющие прокладку.
3. Отопительная сеть со стояками незаменима, когда необходимо организовать самотек в здании на 2—3 этажа. Нет смысла проходить сквозь перекрытие двумя трубопроводами, одной вертикальной лини вполне достаточно.
4. Монтаж обходится дешево в одном случае: когда самотечная схема системы отопления применяется в одноэтажном частном доме. Экономия достигается за счет прокладки одной магистрали вместо двух (вспомните, для самотека априори нужны трубы больших диаметров Ø48—57 мм).
5. Система закрытого типа поддается автоматическому регулированию посредством радиаторных термостатических вентилей. Оговорка: надо учитывать специфику работы отопительных приборов и правильно подобрать арматуру. Ниже мы вернемся к данному вопросу.

Примечание. Прямое подключение участка теплых полов нельзя отнести к преимуществам данной схемы. Нагревательный контур столь же просто подсоединяется к двухтрубной разводке.

Главная проблема «ленинградки» – остывание теплоносителя по мере продвижения к дальним батареям. Невозможно наращивать секции радиаторов и сечение магистрали до бесконечности, оптимальное количество приборов – 4—5 шт. на одном контуре.

Перечислим другие недостатки:

1. Гидравлическая неустойчивость — влияние одной батареи на работу остальных. Если перекрыть первый радиаторный вентиль, последующие приборы получат более горячую воду и станут перегревать комнаты.
2. Чтобы теплоноситель хорошо затекал в радиаторы при закрытой ленинградской схеме, нужно применять полнопроходную арматуру на ответвлениях. Увеличение гидравлического сопротивления подводки заставляет течь воду дальше по прямой, расход теплоносителя через батарею уменьшается.


3. «Ленинградка» и вертикальная разводка дороже двухтрубной плечевой схемы. Если прибавить затраты на дополнительные радиаторные секции, то стоимость монтажа из сшитого полиэтилена сравнится с лучевой системой, где фитинги не применяются, зато есть распределительная гребенка.
4. Схема сложна в расчете и настройке (балансировке). Мощность и площадь поверхности теплоотдачи батарей надо определить максимально точно.

Дополнительный минус самотечных разводок – большие диаметры труб, проложенных с уклоном 3—5 мм на погонный метр. Выходящие из потолков стояки торчат на виду и портят интерьер помещений. Замуровать трубопроводы в стены не всегда возможно, приходится изощряться и делать декоративные короба.

Советы по выбору диаметров труб и подключению

Однотрубный вариант отопления можно спроектировать и смонтировать самостоятельно, не прибегая к сложным расчетам гидравлики. Упростим задачу и дадим полезные рекомендации по устройству одноконтурных систем:

1. Максимальное число нагревательных приборов на одной петле закрытой «ленинградки» – 5 шт. Чтобы доставить к батареям нужный объем теплоносителя, хватит трубы Ø25 мм (Ду20). Подводки делаем из патрубков Ø16 мм.
2. Если в силу объективных причин количество радиаторов на 1 кольце закрытой системы необходимо увеличить, сечение магистрали наращивается до диаметра 32 мм (Ду25), подводки – до 20 мм. Ставить на один трубопровод более 7 батарей экономически нецелесообразно, дешевле проложить 2 меньших линии.


3. Минимальный диаметр горизонтального коллектора при естественной циркуляции – Ду40, наружный – Ø48 мм. В двухэтажном доме разгонный стояк и начало раздающих ветвей делается из трубы Ду50 (Ø57 мм), отдаленные участки уменьшаются до размера Ду32. Вертикальные линии до радиаторов – Ду20—25 в зависимости от тепловой мощности обогревателей.
4. Для автоматического регулирования теплоотдачи подбирайте полнопроходные клапаны с термоголовками. В стандартных радиаторных вентилях отверстие чересчур маленькое.
5. Подключение к настенному либо напольному газовому котлу производится по типовой схеме, изображенной внизу на картинке. Похожим образом делается обвязка электрического водогрейного аппарата.
6. К твердотопливному котлу «ленинградку» лучше присоединять через трехходовой смесительный клапан и буферную емкость. Поскольку в системе слишком мало теплоносителя, существует риск перегрева и закипания. Самотечную разводку, вмещающую более 200 литров воды, допускается подключать к ТТ-котлу напрямую.

Важное уточнение. При сборке домовой сети теплоснабжения часто используются полипропиленовые трубы PN 22—28, армированные стекловолокном, алюминиевой фольгой или базальтовым волокном. В сортаменте ППР-труб STABI отсутствует типоразмер 16 мм, минимальный внешний диаметр составляет 20 мм. Соответственно, радиаторные подводки делаются сечением 20 х 2.8 мм.

Перечисленные рекомендации помогут правильно организовать отопление, если применять однотрубные разводки с умом. Разбор распространенных ошибок и вопросов касательно монтажа «ленинградки» смотрите в очередном видео:

Напоследок о сфере применения

Чтобы избежать проблем в процессе эксплуатации, используйте однотрубные сети отопления в подходящих условиях:

1. «Ленинградка» хорошо работает в одноэтажных дачах и небольших домиках площадью до 150 м². Если квадратура не превышает 70 м², достаточно одного общего кольца для всех батарей, в противном случае система делится на 2 контура либо прокладывается трубопровод большего сечения.
2. В 2-этажном здании можно собрать гравитационную однотрубную схему открытого типа либо закрытый вариант с нижней разводкой – на выбор. В случае перебоев с электроснабжением предпочтительнее организовать самотек и поставить циркуляционный насос на байпасе.
3. Самотек с разгонным коллектором, применяемый в одноэтажных постройках, отличается инерционностью. Радиаторы прогреваются медленно, вода сильно остывает из-за малой скорости течения, котел работает в экстремальном режиме. Эту схему лучше не использовать вовсе, она морально устарела и без насоса нормально работать не будет.


4. Не стесняйтесь делить «ленинградку» на 2—3 отдельных поэтажных петли с оптимальным числом батарей на каждой. Не объединяйте радиаторы всех этажей в единый циркуляционный контур – последние приборы останутся холодными.
5. Однотрубная ленинградская система – подходящий вариант для устройства автономного отопления 2—3—комнатной квартиры.

Совет. Не стоит монтировать однотрубную разводку в жилых домах большой площади и сложной конфигурации с разносторонним и многоуровневым расположением комнат.

Мастера, доказывающие незаменимость однотрубных систем отопления, часто ссылаются на многоэтажные дома советской постройки, мол, там по 20 батарей на стояке работает. Но забывают упомянуть о давлении и производительности насосов централизованной сети, недостижимой в частных домах. Не слушайте горе-специалистов и применяйте оптимальные варианты систем – двухтрубную, коллекторную либо попутную.

Принцип работы однотрубной системы

Как явствует из названия, в данной схеме роль подающей и обратной магистрали исполняет одна и та же труба. К ней присоединяются обе подводки от каждого отопительного прибора, установленного один за другим.

Труба прокладывается от источника тепла и возвращается к нему, образуя кольцевой контур. Система функционирует следующим образом: нагреваемая в котле вода сразу же идет вверх по вертикальной трубе, создавая таким способом давление в сети.

При использовании однотрубной системы водяного отопления в двухэтажном доме теплоноситель из вертикальной трубы расходится по контурам. В одноэтажных домах этот стояк снова опускается до уровня пола, образуя так называемый разгонный коллектор. Только после этого труба идет горизонтально по периметру здания, где к ней подключаются батареи, а затем возвращается обратно в котел. Особенностями такой системы является:

• проходное сечение магистральной трубы неизменно на всем ее протяжении;
• в каждый последующий отопительный прибор поступает вода с более низкой температурой, чем в предыдущий. Причина понятна – остывший теплоноситель из первой батареи подмешивается в общий коллектор, снижая температуру проходящей в нем воды;
• эта особенность проистекает из предыдущей. Для увеличения теплоотдачи каждый последующий прибор должен иметь большую мощность, то есть, количество секций надо наращивать от батареи к батарее.

Примечание. Если отопление загородного дома в один этаж продумано грамотно, а расположение комнат – удачно, то число секций радиаторов увеличивать не придется. Например, когда подача проходит сначала через спальню и детскую, потом по гостиной и дальше – на кухню и другие хозяйственные помещения. Фокус в том, что теплопотребление каждой последующей комнаты уменьшается.

В большинстве случаев для движения теплоносителя по сети трубопроводов в частном доме применяется принудительное побуждение, то бишь, ставится циркуляционный насос. Тогда система работает стабильно и более эффективно, хотя организация естественной циркуляции также возможна. Тут и сыграет свою роль вертикальный разгонный коллектор, чья высота выдерживается не менее 2м от пола. Не следует забывать и о том, что для нормальной работы самотека нужно установить атмосферный расширительный бак выше самой высокой точки системы, в идеале – на чердаке дома.

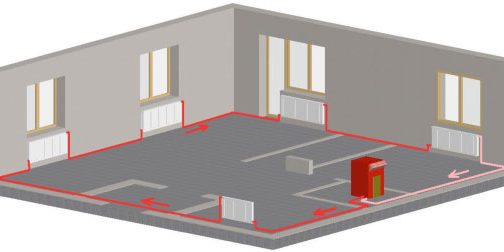

На представленном выше рисунке показано, как выглядит однотрубная система отопления с естественной циркуляцией в одноэтажном доме. Расширительная емкость, сообщающаяся с атмосферой, устанавливается под самым потолком (если позволяет высота) или в чердачном пространстве и подсоединяется к разгонному коллектору. Но подобные схемы работают не слишком хорошо, так как разница температур в подающем и обратном трубопроводе невелика. Чтобы создать хорошую циркуляцию, в схему устанавливается насос, как на рисунке ниже:

Теперь расширительный бак можно взять мембранного типа, поскольку системе больше не требуется связь с атмосферой, избыточное давление в ней создает циркуляционный насос. Тем не менее наличие разгонного коллектора необходимо, здесь у него есть дополнительная функция. Она заключается в поддержании уровня теплоносителя в радиаторах по принципу сообщающихся сосудов. Ну и, конечно, способствует лучшей циркуляции воды.

Примечание. Когда производится монтаж однотрубной системы отопления в двухэтажном доме, то делать разгонный коллектор не нужно, там будет достаточно высоты самого стояка, идущего на второй этаж.

Виды систем

Однотрубные системы бывают вертикальные и горизонтальные с нижней разводкой. Первые используются в двухэтажных домах, тогда приборы отопления располагаются друг над другом (некоторое смещение допускается) и объединяются однотрубным стояком, как изображено на рисунке:

Строго говоря, эта схема – не совсем однотрубная, а скорее комбинированная, поскольку разделение на подающую и обратную магистраль здесь четко прослеживается. На практике подобные системы также отлично работают с естественной циркуляцией, без насоса, хотя на рисунке он есть. Горизонтальная схема однотрубной системы отопления с нижней разводкой часто встречается в одноэтажных домах небольшой площади. Там подобные системы ведут себя отлично и вполне устраивают домовладельцев.

Что касается подключения батарей, то в данном случае есть выбор из 3 способов. В знаменитой «ленинградке» принято разностороннее нижнее присоединение, оно нравится пользователям по той причине, что подводки к радиаторам практически не видны и не нарушают интерьер комнаты.

Зато с технической точки зрения присоединение снизу уменьшает теплоотдачу батареи, ее верхние углы плохо прогреваются. Правильнее всего делать подводки с разных сторон, но по диагонали, как продемонстрировано на схеме.

Диагональная схема подключения радиаторов к однотрубной системе – это оптимальный вариант, прибор прогревается равномерно и хорошо отдает тепло в помещение. Распределение теплоты внутри батареи при разных способах подключения можно изучить на рисунках:

Преимущества и недостатки однотрубной системы

Достоинство, благодаря которому система столь популярна, — это ее дешевизна и простота. Особенно это касается горизонтальной схемы с нижней разводкой, здесь расход материалов совсем небольшой, а труба везде одинаковых размеров, кроме подводок к радиаторам. Дороже обойдется вертикальная система, поскольку в ней есть отдельные подающие и обратные трубопроводы.

Ввиду того что сейчас на рынке есть большой выбор радиаторных термостатических клапанов, однотрубная система обрела второе дыхание – возможность регулирования расхода теплоносителя на каждой батарее. Но это в свою очередь ведет к удорожанию материалов. Это и все позитивные стороны, а теперь о негативных:

• снижение температуры воды на каждой батарее, особенно этим страдает нижняя однотрубная разводка;
• для нормальной работы системе нужен циркуляционный насос, а это зависимость от электричества;
• малоэффективна в зданиях большой площади и этажности.

Напрашивается вывод, что рассматриваемая система хороша в пределах своей сферы применения, использовать ее повсеместно – нерационально.

Рекомендации по монтажу

Помимо общих правил монтажа отопительного оборудования и тепловых сетей, при сборке однотрубных систем своими руками надо учитывать ее особенности. Отсюда несколько рекомендаций по теме:

• предварительно произведите корректный расчет диаметров труб, в особенности для самотечной схемы;
• хорошо продумайте прокладку ветвей или стояков, чтобы первые не пересекали дверные проемы, а вторые не попадали на окна;
• подключение радиаторов при искусственной циркуляции выполняйте трубой DN15, а для естественной – DN20;
• соблюдайте уклоны. Для гравитационной системы – не менее 5 мм на 1 м, напорной – 3 мм;
• высота разгонного коллектора должна быть 2.2 м;
• расширительный бак на неотапливаемом чердаке надо утеплить, а трубу перелива вывести на улицу;
• если теплообменник котла сделан из чугуна, не врезайте подпитку холодной водой непосредственно на обратке около теплогенератора;

не нагружайте одно кольцо отопительного контура большим количеством батарей, иначе самые последние будут холодными.

Заключение

Рассмотренная нами однотрубная горизонтальная система отопления привлекает многих своей стоимостью и кажущейся простотой монтажа. Но ее сложность в другом: надо заранее все тщательно продумать и просчитать. В этом отношении двухтрубная схема проще и дает больше прав на ошибку, а здесь ошибаться нельзя. Так что от нас любимый совет – проконсультируйтесь со специалистом.

Комфортность проживания в загородном доме зависит от нескольких систем жизнеобеспечения. И не последнюю роль здесь играет отопление. Поэтому выбирать вид, класс и вариант отопительной системы нужно с большой долей ответственности и внимания. В современных загородных домах и коттеджах в основном используется двухтрубная или однотрубная система отопления.

Обе схемы разрабатываются с нижней подачей воды — из подвального помещения. Здесь устанавливаются отопительный котел, коллектор и основная магистраль, от которой ведется разводка.

Но, как показывает практика, наибольшей популярностью пользуется однотрубная система — и как самая дешевая, и как самая простая.

Содержание

Что она собой представляет?

Это цикличный контур, куда входят все элементы системы отопления — котел, радиаторы, трубы — установленные в определенном порядке. Как вспомогательные элементы используются циркуляционный насос (входит не всегда), автоматика, запорная арматура. Движение теплоносителя происходит по кругу — от отопительного котла по трубам к радиаторам, где происходит отдача тепла в помещения. То есть, однотрубная система — это кольцо.

Но у такой системы есть недостатки. Главный заключается в том, что последовательное движение теплоносителя предполагает отдачу основной тепловой энергии первостоящим радиаторам.

Последние в цепочке получают меньше тепла, поэтому в таких комнатах температура всегда ниже, чем в первых. Чтобы не ощущать дефицита тепла в этих помещениях, устанавливают дополнительные секции и тем самым увеличивают длину радиаторов. Это издержки однотрубной системы.

Как и при любой схеме, здесь можно использовать однотрубную систему отопления с естественной циркуляцией и с принудительной — то есть с помощью циркуляционного насоса. Но для разных домов — имеется в виду этажность строения — однотрубная система может отличаться по конструкции.

Так для одноэтажного дома в систему отопления с естественной циркуляцией теплоносителя в обязательном порядке вставляется так называемый разгонный коллектор.

У данного приспособления одна единственная цель — придать ускорение движению теплоносителя и постоянно это движение поддерживать. И чем выше верхняя точка разгонного коллектора, тем лучше движется теплоноситель внутри отопительной системы. Соответственно, само отопление работает более эффективно. И еще один момент — чем больше скорость воды внутри труб, тем бесшумнее работа системы.

В двухуровневой схеме — обычно она используется в двухэтажных строениях — нет необходимости устанавливать разгонный коллектор. Такая система сама отлично и бесшумно работает, даже с естественной циркуляцией.

А дело в том, что установленный в самой верхней точке системы расширительный бак выполняет функции разгонного коллектора. Это и является отличительной чертой разноуровневых схем.

Достоинства

Начнем с самой конструкции и схемы закрытой однотрубной системы отопления.

Имея замкнутую форму, она дает возможность обогнуть весь периметр дома в независимости от его формы или планировки комнат. Все заключается в принципе работы системы.

В ней одна труба идет от котла, и через нее выходит нагретый теплоноситель. Вторая труба входит в котел с остывшим теплоносителем. В этом и есть простота схемы. К тому же трубу укладывают у самой поверхности пола или под ним. Это очень удобно, потому что не портит дизайн помещения.

Однотрубная система является самой малозатратной системой отопления в плане расходов на необходимые материалы и монтажные работы.

К тому же при такой схеме можно проводить контроль и регулирование температуры отопительных радиаторов. Правда это зависит от того, как радиаторы установлены — последовательно или параллельно.

К достоинствам системы можно отнести и особенности установки конструкции в замкнутом пространстве — теплоноситель можно ориентировать в любом направлении. Здесь будут учитываться требования планировки самого дома.

К примеру, комнаты, расположенные на северной стороне, будут отапливаться в первую очередь. Или можно перенаправить поток теплоносителя и обогреть сначала детскую и спальню, а затем другие комнаты. С двухтрубной системой сделать это невозможно, потому что там все зависит от месторасположения котла.

Монтаж

Обратите внимание на фото, размещенное на этой странице — оно показывает схему однотрубной системы. Там очень хорошо видно, что котел, установленный по схеме, может быть не один. В идеале лучше использовать комбинированную модель, работающую от разных видов топлива. В настоящее время это очень актуальный момент.

Но случается так, что один котел уже установлен, и к нему проще и дешевле добавить второй, работающий на альтернативном топливе. Такие котлы ставятся параллельно, и каждый в отдельности подключается к трубной системе.

Часто эту модель используют, если основным видом отопительного котла выступает электрический аналог. Не секрет, что перебои с подачей электроэнергии — дело постоянное, а в некоторых поселках обычное. Вот где потребуются кирпичные дровяные печи, которые легко подключаются к системе водяного однотрубного отопления.

В однотрубной системе применяются трубы с большим диаметром, а значит, с большим удельным весом. Поэтому при их монтаже необходимо обратить особое внимание на крепление труб. Расстояние между крепежами должно быть частым, чтобы не появились прогибы на прямолинейных участках.

Важным моментом в процессе монтажа трубной системы является угол уклона от верхней точки к нижней. От него зависит, будут образовываться воздушные пробки внутри труб или нет. Ведь именно они становятся причиной закупоривания системы и препятствуют движению теплоносителя.

Внимание! Уклон трубы должен быть стандартным и составлять 5 мм на 1 м трубной системы.

И еще один немаловажный момент, на который необходимо обратить внимание при проведении монтажных работ.

Не скупитесь и приобретите определенное количество вентилей или кранов, которые устанавливаются на отдельных участках. Они будут отсекать данный участок для проведения ремонтных работ без слива воды со всей системы. Затраты небольшие, но со временем вы поймете, как быстро и легко можно отремонтировать тот или иной элемент, или просто его заменить на новый.

Что касается циркуляционного насоса, то он обязательно устанавливается на обратную часть трубопровода, который подводит остывший теплоноситель к котлу. Это необходимо потому, что некоторые детали насоса — резиновые манжеты и уплотнители — не могут долгое время выдерживать высоких температур. Это единственная причина.

Обратите внимание при монтаже и на разгонный коллектор.

• Во-первых, он должен располагаться на высоте не менее 1,5 м над всей системой отопления.
• Во-вторых, его диаметр должен быть чуть больше диаметра выходной трубы подачи. Над коллектором устанавливается расширительный бачок открытого типа, а соединяются они между собой трубой с диаметром 15 мм.

Обязательно в самую низкую точку конструкции вмонтируется сливной кран. Его используют не только для слива воды, но и для заполнения объема.

Если однотрубная система устанавливается в двухэтажном доме, то придется провести расчет — где и какие радиаторы будут установлены. Тепло с первого этажа поднимается на второй, отсюда и повышенные температуры наверху. Многие закрывают входные двери на второй этаж, тем самым выравнивая температуру, но так контролировать процесс, по меньшей мере, комично.

Поэтому специалисты рекомендуют уменьшать количество радиаторов на втором этаже или сокращать их секции. А можно на втором этаже установить систему «теплый пол». Конечно, выровнять полностью температурный режим на двух этажах не получится, но приблизиться к идеальному можно.

Подводя итог, можно сделать один практичный вывод — если подойти продуманно к сооружению однотрубной системы отопления, то при малых затратах установки можно добиться максимально эффективной схемы. И не важно, какой дом — одно- или двухэтажный.

Особенности одно- и двухтрубной схем

Однотрубная схема предполагает последовательное подключение радиаторов к одной общей трубе. Такой принцип организации приводит к тому, что теплоноситель попадает в первый радиатор, выходит из него, попадает в другой, также выходит из него, движется в третий и т. д. Такая схема очень проста и требует минимального количества труб. Однако она имеет несколько минусов:

1. Каждый последующий радиатор нагревается меньше, чем предыдущий, ведь к нему поступает более холодная вода.
2. Кроме этого в такой разводке невозможно управлять уровнем теплоотдачи каждой отдельной батареи.

Двухтрубная система предусматривает подачу воды к батареям по одной трубе, а отвод ее –  по другой. Благодаря этому все регистры прогреваются равномерно. Кроме этого появляется возможность отдельного регулирования каждым радиатором.

Правда, для создания такой системы в частном доме нужно закупить вдвое больше труб. Понятно, что расходы и трудоемкость всех монтажных работ также растут.

Гравитационная система

Такую разводку отопления дома еще называют естественной. Это потому, что теплоноситель движется самостоятельно, без посторонних физических сил. Такое движение возможно благодаря уменьшению плотности воды при нагревании. Из-за этого жидкость становится легче, и ее без сложностей выжимает из теплообменника более тяжелая, постоянно стекающая в котел холодная вода.

Нагретый теплоноситель под давлением, созданным охлажденной водой, способен не только выплыть из котла, но и подняться по стояку на крышу двухэтажного дома.

Сложности использования такой системы заключаются в том, что вода в теплообменнике может нагреваться до различных температур, то есть по-разному уменьшается ее плотность, из-за чего скорость ее движения по теплосети бывает разной. При этом давление, которое заставляет горячий теплоноситель двигаться,  является не таким уж большим. Поэтому если использовать такую разводку в очень большом частном доме, то внутри последних радиаторов теплоноситель практически не будет двигаться.

Еще один минус заключается в том, что расширительный бачок является открытым. Поэтому в теплоноситель попадает воздух, который при контакте со сталью вызывает ее коррозию. Следствием этого является преждевременный выход из строя теплообменника котла и стальных радиаторов.

Для улучшения движения горячей воды в этой разводке делают следующее:

1. Используют большие по диаметру трубы.
2. Трубы всегда размещают под углом 3-5°.
3. Устанавливают своими руками разгонный коллектор. Он представляет собой высокую трубу, верх которой находится выше всех регистров. Этот конец размещается чуть ниже открытого расширительного бачка.
4. Расширительный бачок размещают выше всех других узлов системы.
5. Длину одного контура делают не более 30 м.

Читайте также:  Схемы подключения бойлера косвенного нагрева к котлу

Стоит добавить, что такая однотрубная система применяется только в частном доме с площадью, меньшей 250 кв. м.

Отопительная система с естественной циркуляцией имеет такие варианты:

1. Однотрубная схема с ленинградской разводкой.
2. Двухтрубная система с горизонтальной разводкой.
3. Однотрубная схема с верхней разводкой.

Однотрубная схема с ленинградской разводкой

Многие ее еще называет «ленинградкой». Она предназначена для малых одноэтажных домов (площадь меньше 100 кв. м), в которых не требуется устанавливать более 5 радиаторов.

Ее состав таков:

1. Котел.
2. Расширительный бачок со сливом. Он соединяется с котлом длинной, а точнее высокой трубой.
3. Разгонный коллектор.
4. Горизонтальная подающая и одновременно обратная магистраль. Ее монтируют под или над полом.
5. Радиаторы отопления. Их подключают к этой горизонтальной магистрали. Подключение радиаторов является нижним. При этом для подключения каждого регистра применяют две трубы, которые подсоединяют к одной и той же магистрали. Конечно, на этих трубах устанавливают своими руками запорную арматуру. При ее перекрытии вода не течет только в регистр. В основной магистрали ее движение не останавливается.

Двухтрубная схема с горизонтальной разводкой

Она также подходит к одноэтажным домам. Однако ее можно реализовывать своими руками в домах с площадью, большей 100 кв. м. Количество радиаторов может превышать цифру 5.

Ее особенности (их можно увидеть на разных фото) таковы:

1. Линия подачи находится либо под потолком, либо проходит под подоконником. В первом случае в разводку труб не нужно включать разгонный коллектор, ведь горячая вода итак находится на большой высоте. Во втором варианте такой коллектор необходим.
2. Линию подачи теплоносителя и радиаторы соединяют вертикальные трубы. В зависимости от варианта схемы они могут быть длинными или очень короткими.
3. Обратная магистраль находится внизу над полом. Она также соединена с батареей отдельной трубой.
4. Обе линии размещены под углом. Подающая имеет наклон в сторону батарей, вторая – в сторону котла.

Однотрубная схема с верхней разводкой

Она предназначена для двухэтажных домов, отличается тем, что:

1. Подающий горизонтальный коллектор размещается на крыше или под потолком второго этажа.
2. Над самым высоким концом коллектора находится расширительный бачок.
3. Обратная линия установлена над полом первого этажа.
4. Между двумя коллекторами есть определенное количество вертикальных стояков. Они соединяют радиаторы, размещенные на двух этажах. При этом батареи установлены так, чтобы они находились на одной вертикальной линии.
5. Подключение радиаторов является боковым. При этом между вводной и выводной трубами создается байпас. Его делают из трубы, диаметр которой меньше на 1 размер от аналогичной характеристики стояка. Такая особенность обеспечивает попадание равномерного количества теплоносителя в размещенные на разных этажах радиаторы.

Стоит отметить, что эта схема разводки отопления успела зарекомендовать себя наилучшим образом. Все регистры при такой организации труб прогреваются равномерно.

Разводка с принудительной циркуляцией

В такой системе теплоноситель движется благодаря работе циркуляционного насоса. Польза этого узла заключается в том, что внутри системы можно создать такое давление, под влиянием которого нагретая жидкость без сложностей попадет в наиболее удаленный радиатор. Поэтому уровень теплоотдачи любого регистра становится больше.

Читайте также:  Чистка твердотопливного котла от смолы и сажи

Использование насоса позволяет отказаться от разгонного коллектора. Поскольку для насоса является губительным воздух, этот узел устанавливают своими руками только в закрытые системы, то есть такие, в которые не попадает воздух. Такая особенность возникает благодаря использованию мембранного (закрытого) расширительного бачка.

Особенности этой разводки являются такими:

1. Трубы имеют меньший диаметр.
2. Угол наклона может быть очень малым.
3. Насос устанавливается на линию возврата теплоносителя в котел.
4. Мембранный бак размещается также на этой линии.
5. Обязательной является группа безопасности, которая состоит из клапана сброса давления и предохранительного клапана.

Минусом такой системы является зависимость от электроэнергии. Если ее отключают, то в разводке теплоноситель не двигается. Во избежание остановки нагретой жидкости делают байпас насоса, через который при отсутствии электрического тока начинает двигаться теплоноситель. В таком случае циркуляция происходит естественным образом. Правда, из-за узких труб, отсутствия нужных углов наклона и еще ряда других факторов она очень слабая. Лучшим за байпас решением является генератор, который в период отключения электричества сможет обеспечить насос током.

Разновидности системы с принудительной циркуляцией бывают такими:

1. Однотрубная схема с ленинградской разводкой.
2. Схема с нижней горизонтальной разводкой.
3. Горизонтальная схема с верхней разводкой.
4. Вертикальная схема с верхней разводкой.
5. Схема с коллекторной разводкой. Ее еще называют лучевой.

Самыми популярными среди этих разводок системы отопления являются вторая и последняя. Их чаще всего изображают на различных фото.

Однотрубная схема с ленинградской разводкой

Она очень похожа на вышеописанную схему, однако отличается:

1. Отсутствием разгонного стояка. Здесь он абсолютно не нужен.
2. Наличием насоса.
3. Наличием мембранного бака и отсутствием открытого бачка. Вместо последнего применяется мембранный бак. Он и насос установлены на обратную магистраль.

Такая разводка радует минимальными затратами на монтаж в доме. Правда, условия ее использования остаются неизменными. То есть большие дома с площадью большей 100 кв. м и с большим, чем 5 радиаторами отопления, не является правильным местом для нее.

Двухтрубная схема с нижней горизонтальной разводкой

Сегодня она является лидером по популярности среди всех систем отопления с принудительной циркуляцией. Она радует тем, что можно:

• использовать трубы с небольшим диаметром;
• организовывать 3-4 тупиковых ветви с одинаковой длиной;
• размещать магистрали под полом или спрятать их за декоративным экраном.

В двухэтажном доме ее создают своими руками так:

1. Отводят от группы безопасности один подающий трубопровод.
2. Разделяют его на две ветви: одна прокладывается на первом этаже, другая – на втором.
3. Радиаторы подключают диагональным способом. То есть подающую трубу подсоединяют к верхнему коллектору, а выводную – к расположенному на противоположном конце нижнему коллектору. Выводную трубу подключают к обратной магистрали.
4. Обратные магистрали прокладывают рядом с линиями подачи. Дальние концы обраток соединяют вертикальной стойкой. Свободный ближний конец линии на первом этаже подключают к котлу. Аналогичный конец магистрали на втором этаже либо заглушен, либо начинается от выводного коллектора первого в ветви радиатора.
5. Перед патрубком обратки котла устанавливают бак мембранного типа и насос.

Читайте также:  Электрокотел с насосом для отопления

Схема с коллекторной разводкой

Она является обладателем звания лидера среди всех вариантов разводки. Это потому, что предполагает подведение к каждому радиатору отдельных линий подачи и возврата теплоносителя. Благодаря этому во всех батареях создается одинаковое давление, а также в них поступает одинаково нагретая жидкость. Результат этого –  одинаковая теплоотдача всех регистров.

Ее состав таков:

1. Котел отопления.
2. Циркуляционный насос и расширительный бак.
3. Коллектор. К нему подключены магистрали подачи и возврата теплоносителя. Обе линии отходят от котла отопления. Перед коллектором стоят запорные краны.
4. Десятки линий двух типов. Все они отходят от коллектора. На конце каждой пары магистралей находится один радиатор. Так как трубы проходят под полом, подключение батарей является нижним.

Наиболее целесообразно организовывать такую схему на этапе строительства дома. В это время можно будет сделать своими руками все необходимые каналы для труб. Проводить такую разводку в уже действующем доме очень сложно. Главная проблема заключается в поиске места для прокладки массы трубок. Поскольку их обычно прячут в полу, то придется либо срывать доски, либо выдалбливать каналы в бетонной стяжке. Любой из этих процессов является трудоемким.

Еще одной головной болью, которая возникает перед реализацией такой разводки в доме, является высокая стоимость. Она обусловлена большим количеством трубок.

Горизонтальная и вертикальная схемы с верхней разводкой

Они являются достаточно редкими, поскольку предусматривают установку труб на стенах, из-за чего очень бросаются в глаза и точно не украшают интерьер.

Первая схема предусматривает прокладку горизонтальных магистралей под окнами или посередине стены. При этом к каждому радиатору опускают по две вертикальные трубы. Одна из них предназначена для подачи теплоносителя, другая – для движения охлажденной воды в обратную линию.

Вертикальная схема с верхней разводкой предусматривает подключение радиаторов разных этажей к отдельным парам вертикальных стояков. При этом батареи на разных этажах устанавливают одну над другой.

Система с двухконтурным котлом

Ее разводка несколько сложнее, ведь включает в себя еще и второй контур. Его организация может проводиться по любой из вышеописанных схем. На практике наиболее часто для этого контура используют тот способ разводки, который был выбран для создания отопительного контура. В результате получается, что разница между разводкой отопления от двухконтурного котла и разводкой от одноконтурного агрегата заключается в дополнительном количестве труб.

Поделиться:Используемые источники:

• https://otoplenie-doma.org/leningradka-sistema-otopleniya-dlya-ekonomnyx.html
• https://otivent.com/odnotrubnaya-sistema-vodyanogo-otopleniya
• https://cotlix.com/odnotrubnaya-sistema-otopleniya-chastnogo-doma
• https://gidotopleniya.ru/montazh-otopleniya/odnotrubnaya-sistema-otoplenie-cirkulyaciya-131
• https://poluchi-teplo.ru/kotlyi/aksk/razvodka-otopleniya-ot-kotla.html
