Счётчик СОЭ-52/50 – индивидуальный однофазный прибор учёта активной электрической энергии, израсходованной потребителем, подключаемый к двухпроводным сетям. Аппарат подойдёт для использования в частном доме, квартире, общественном учреждении или на производстве и может применяться самостоятельно или подключённым к централизованной контролирующей системе.
Устройство и принцип работы
Изделие состоит из следующих элементов, размещённых в корпусе:
- датчиков тока и напряжения;
- аналогово-цифрового преобразователя;
- суммирующего устройства с роликовым циферблатом;
- цифровых выходов.
Работа счётчика основана на определении мгновенных значений электрических сигналов на входе и выходе (по фазе и нулю), с дальнейшим вычислением и преобразованием информации и отображением итоговых показаний на циферблате.
Параллельно сведения фиксируются импульсным датчиком и передаются на стороннее устройство.
Технические характеристики
Срок службы прибора
Аппарат рассчитан на нормативную продолжительность работы в течение 32 лет от даты выпуска. Производителем предоставляются гарантии исправности на срок до 42 месяцев, если потребитель будет придерживаться условий, указанных в паспорте.
Межповерочный интервал
Электросчётчик необходимо предоставлять для поверки в лицензированную организацию каждые 16 лет в процессе эксплуатации. Сведения о поверке отражаются в соответствующей графе паспорта. Ответственность за своевременную поверку возложена на потребителя. Показания не поверенного прибора считаются недействительными.
Стоимость счётчика
Стоимость прибора – от 550 до 950 рублей, в зависимости от расценок продающей организации и региона приобретения.
Преимущества прибора
Преимущества счётчика в следующих качествах:
- надёжности и качестве запчастей, обеспечивающих продолжительный срок службы;
- недорогой стоимости, по сравнению с импортными аналогами;
- современном и привлекательном дизайне;
- соответствии стандартам точности;
- наличии возможности удалённого контроля;
- надёжной защиты от самовольного вмешательства в работу;
- продолжительном межповерочном интервале;
- удобном размещении телеметрических выходов;
- прямом подключении, не требующем дополнительных приспособлений и деталей.
Рекомендуем: Счётчик СЭТ-4ТМ — технические особенности и разновидности прибора
Как снять показания
Чтобы снять показания, потребитель должен придерживаться следующего порядка действий:
- записать целое значение на циферблате(жёлтый прямоугольник), опустив начальные нули и дробную составляющую(красная рамка);
- от данного числа вычесть значение по прошлому месяцу, чтобы определить искомое число киловатт-часов;
- разницу перемножить на размер тарифного плана.
Ролики, указывающие значение целой и дробной части значения, различаются по цветовому оформлению.
Разновидности данного счётчика
Единственная выпускаемая разновидность прибора – 11Ш. Корпус предусматривает возможность монтажа винтами или на ДИН-рейку. Расположение точек крепления идентично с аппаратом старого образца, поэтому прибор идеально подойдёт в качестве замены устаревшего изделия на новое.
Импульсный выход
Прибор укомплектован импульсным датчиком. Размер постоянной возможен 3200, либо 6400 имп/кВт-ч. В зависимости от интенсивности потребления энергии, устройством формируются импульсы, транслируемые на стороннее устройство.
Можно ли остановить
Конструкция аппарата не допускает стороннего воздействия с целью искажения результатов измерения, остановки или пуска механизма в обратном направлении. Реверс масштабирующего редуктора не допускается за счёт использования стопорного устройства.
Без нарушения заводских пломб, у потребителя не получится остановить подключённый электросчётчик, чтобы самовольно изменить показания прибора.
Документы
Проспект производителя: Смотреть
Описание типа и Свидетельство: Смотреть
Подключение счётчика
Подключение должен производить опытный электрик, после отключения электроэнергии.
Электросчётчик СОЭ-52/50 – однофазное, однотарифное устройство, рассчитанное на применение для определения количества потреблённой электрической энергии. Аппарат подойдёт для использования любым индивидуальным потребителем при подключении к двухпроводным электрическим сетям и может работать самостоятельно или совместно с централизованной контролирующей системой.
СОЭ-52/50-11Ш
Устройство и принцип работы
Изделие состоит из следующих деталей:
- корпуса с клеммным модулем;
- датчиков электротока и напряжения;
- преобразующего устройства аналогово-цифрового типа;
- отображающего модуля с роликовым табло;
- цифровых выходов;
- импульсного датчика.
Пропуская электрический ток, аппарат преобразует посредством аналогово-цифрового устройства, и обрабатывает данные, с передачей на выводящий модуль и отображением механическим табло. Одновременно данные передаются на стороннее устройство с помощью импульсного датчика.
Технические характеристики
Характеристики | Величина |
---|---|
Номинальный ток, А | 5 |
Максимальный ток, А | 50 |
Номинальное напряжение, В | 220 (230) |
Номинальная частота сети, Гц | 50 |
Класс точности по ГОСТ Р 52322-2005 | 1 |
10 (2) | |
Полная мощность, потребляемая цепью тока счетчиков, не более, В·А | 0,1 |
Стартовый ток (порог чувствительности) не менее, мА | 20 |
Цена одного разряда механического отсчетного устройства, кВт·ч: | |
Постоянная счетчика, имп/кВт·ч | 3200, 6400 |
Параметры импульсного выхода: | |
Диапазон рабочих температур, °С | от -40 до +70 |
Относительная влажность при 25°С не более, % | 98 |
Масса, не более, кг | 0,6 |
Средняя наработка на отказ, час | 141000 |
Срок службы, лет, не менее | 32 |
Межповерочный интервал, лет | 16 |
Цена, рос. руб. | от 550 до 950 |
Размеры прибора
Документация
Описание типа: Смотреть
Проспект производителя: Смотреть
Описание производителя: Смотреть
Гарантия на прибор
Продолжительность действия гарантийного срока, установленного производителем – 42 месяца от момента выпуска. Гарантийные обязательства не предусматривают возможность замены или бесплатного ремонта продукции, повреждённой вследствие неправильного обращения в процессе транспортировки, монтажа и эксплуатации.
Преимущества прибора
Преимущества прибора в следующих качествах:
- простоте и надёжности конструктивного исполнения;
- низкой погрешности измерения;
- идентичных крепёжных размерах с устаревшими моделями, упрощающих процедуру замены;
- наличии функции дистанционного контроля;
- продолжительности нормативного срока эксплуатации и большом межповерочном интервале;
- простоте монтажа и снятия показаний;
- низкой стоимости;
- качественных комплектующих, использованных для изготовления.
Разновидности счётчика
Прибор производится в единственном исполнении – 11Ш. Конструкция корпуса выполнена с монтажом изделия 3 винтами. Установочные характеристики идентичны устаревшим изделиям, поэтому данная модель идеально подойдёт для монтажа взамен вышедшего из строя прибора устаревшего образца.
Расшифровка маркировки счётчика – СОЭ 52
Импульсный выход
Импульсный датчик формирует сигналы, количество которых зависит от интенсивности потребления ресурсов. Один импульс соответствует 3200 или 6400 киловатт-часам. Сигналы передаются на устройство централизованной системы, обеспечивая возможность дистанционного контроля.
Снятие показаний
Последовательность операций для снятия показаний следующая:
Снятие показаний со счётчика – СОЭ 52/50 11Ш
- Выписывается с табло целое количество киловатт-часов(жёлтый прямоугольник), исключив нули в начале числа и дробную долю(красный прямоугольник).
- От полученного значения отнимается результат прошлых показаний.
- Разница перемножается на установленный тариф.
Можно ли сэкономить
Конструкция электросчётчика исключает возможность сэкономить незаконными способами, вмешиваясь в работу устройства. Чтобы ограничить расходные показатели, необходимо:
- подбирать аппарат, в соответствии с предполагаемыми характеристиками сети и условиями эксплуатации;
- следить за плотностью контактов в домашней сети, исключив тепловой перегрев;
- использовать исправное оборудование;
- исключить неоправданные траты ресурсов.
Подключение счётчика
Аппарат устанавливается посредством 3-х винтов. Такой способ удобен, если необходимо заменить устаревшее счётное устройство.
Для подключения электросчётчика необходимо пригласить квалифицированного электромонтёра. Предварительно обесточиваются провода на месте установки прибора, устанавливаются таблички с предупредительными надписями. Схема подключения используется, согласно указанной в паспорте изделия или на корпусе аппарата.

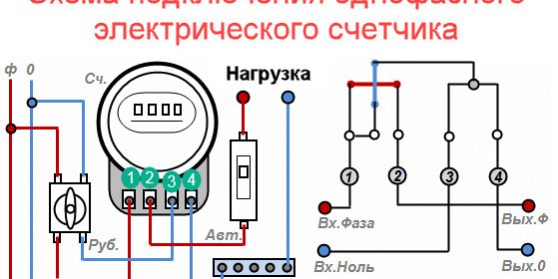

Схема подключения
Подключённый счётчик проверяется на предмет исправной работы после подачи энергии. По итогам выполненных работ производится запись в соответствующем разделе паспорта, фиксирующая пуск изделия в работу представителем организации, подключавшей прибор.
При выборе счетчика электроэнергии потребителю следует обратить внимание на множество самых разных факторов. На рынке сегодня существуют приборы учета как достаточно качественные, так и заслужившие не слишком хорошие отзывы потребителей. Разумеется, при покупке подобного оборудования в первую очередь следует обращать внимание на марку его производителя. К примеру, очень неплохим счетчиком считается СОЭ-55. Модели этой марки прошли все необходимые испытания, признаны пригодными для использования в качестве приборов учета в том числе и в бытовых условиях и отличаются очень неплохим качеством сборки.
Общее описание прибора
Выпускаются счетчики СОЭ серии 55 заводом, принадлежащим ЗАО «МЗЭП», расположенным в Москве. Относятся они к классу бытового оборудования и предназначены для использования в двухпроводных цепях переменного тока, имеющих частоту в 50 Гц, Помимо всего прочего, эти приборы приспособлены и для работы в автоматизированных информационно-измерительных системах АСКУЭ. Некоторые модификации счетчиков СОЭ-55 (в корпусе «2») допускается устанавливать на DIN-рейку или же под крышку контроллера либо терминала модема.
Особенности конструкции
Построены эти однофазные счетчики на элементарной современной базе с применением быстродействующей электронной памяти. Помимо всего прочего, в их конструкции использованы современные микропроцессоры. На рынке сегодня имеются модификации СОЭ-55:
-
с одним или двумя датчиками тока (используются для предотвращения хищения электричества);
-
со встроенным реле для отключения потребителя.
Информация о количестве использованной электроэнергии в этих счетчиках может отображаться на электромеханическом устройстве или на жидкокристаллическом индикаторе. У приборов первого типа в маркировке присутствует буква «М».
Разновидности
При желании сегодня можно приобрести счетчик СОЭ-55:
-
однотарифный;
-
двухтарифный (с внешним тарификатором);
-
многотарифный.
Счетчики с маркировкой «ШТ» максимально надежно защищены от самых распространенных способов искажения показаний путем проникновения в схему подключения или же воздействия электрического поля. Локальная связь в этих моделях осуществляется с помощью специального оптического порта. Печатная плата во всех счетчиках СОЭ-55 смонтирована по особой технологии SMD. Крепятся эти устройства к опоре на три винта.
Преимущества: отзывы поставщиков электроэнергии
Работники служб электроснабжения к плюсам счетчиков СОЭ-55 относят в первую очередь:
-
наличие защиты от наиболее распространенных способов хищения;
-
большой технологический запас точности;
-
возможность дистанционного отключения потребителя или же снижения мощности в случае необходимости.
Для работы в составе АСКУЭ в этих счетчиках предусмотрены специальные электронные интерфейсы RS-232 или RS-485, а также особый выход. Последний элемент конструкции предназначен для предотвращения потери импульсов при скачках напряжения.
Считают эти счетчики достаточно качественными и потребители. К плюсам моделей владельцы домов и квартир относят:
-
устойчивость к пониженным температурам;
-
высокое качество сборки;
-
долговечность трансформаторного включения;
-
устойчивость к вибрациям;
-
длительный срок эксплуатации.
Технические характеристики
Отзывы потребителей и поставщиков электроэнергии счетчики СОЭ-55/Т 112, таким образом, заслужили неплохие. Какими же конкретно техническими характеристиками отличается это отечественное оборудование можно узнать из представленной ниже таблицы.
Параметр |
Значение |
Класс точности |
1 |
Необходимое напряжение в сети |
220 В |
Базовый ток |
5 ампер |
Максимальный ток |
60 ампер |
Порог чувствительности |
0.012 А |
Диапазон рабочих напряжений |
176-254 В |
Масса |
Не более 0.6 кг |
Гарантийный срок эксплуатации |
42 месяца |
Использовать электросчетчик СОЭ-55 в бытовых условиях допускается 16 лет. После этого он должен пройти соответствующую проверку или же быть заменен. В общей сложности устройства СОЭ серии 55 могут, по заявлению производителя, прослужить 36 лет. По способу защиты потребителя от поражения электрическим током они соответствуют второму классу (по ГОСТ 8865-93). Средняя наработка до отказа у этих моделей равна 140000 часов.
Какие размеры может иметь модель
На рынок сегодня поставляется всего три основных разновидности счетчиков СОЭ серии 55:
-
В корпусе «0». Габаритные размеры приборов этой группы равны 210х137х65 мм;
-
В корпусе «1». Такая модель имеет маркировку СОЭ-55/50-112. Корпус счетчиков этой модификации имеет габариты 210х137х115 мм.
-
В корпусе «2». Размеры таких счетчиков равны 213х131х83 мм.
Также на рынок сегодня поставляются модификации СОЭ-55/60 Ш-Т-112. Корпус этих счетчиков промаркирован цифрой «0». Габариты они имеют следующие: 210х137х65 мм. В любом исполнении, таким образом, счетчик СОЭ отличается компактностью. А следовательно, найти для него место в квартире или частном доме будет совершенно несложно. За это, безусловно, также заслужили хорошие отзывы эти приборы.
СОЭ-55: инструкция по применению
Срок службы у счетчиков СОЭ-55, таким образом, значительный. Однако прослужить долго это оборудование может, конечно же, только при условии его правильной эксплуатации. Использовать счетчик при необходимости можно при температуре окружающей среды от -40 до +60 С. Эксплуатировать модель допускается, конечно же, круглосуточно. Относительная влажность воздуха в том помещении, в котором будет установлен счетчик, не должна превышать 98% при температуре 25 С. Допускается такой высокий показатель, однако, только при условии отсутствия в воздухе разного рода агрессивных газов и большого количества пыли. В любом случае устанавливать этот счетчик можно в том числе и во влажных помещениях, к примеру, в отдельно стоящей бане. Конечно же, допускается монтировать это оборудование и в уличные ящики учета.
Какие имеются недостатки
Конечно же, есть у счетчиков СОЭ-55 не одни только плюсы. Имеются у них и определенные недостатки. К таковым можно отнести, к примеру:
-
неудобный способ крепления;
-
ломкий пластик крышки коробки клеммной.
Конструкция этого счетчика такова, то при подключении его основной провод может быть, к сожалению, случайно поврежден. Поэтому включать в схему сети его следует максимально аккуратно. Все провода стоит выгнуть заранее.
Также к минусам счетчиков СОЭ-55 стоит отнести и не слишком надежную электронную часть. Часто (а в особенности при использовании на улице) случается так, что во время грозы она выходит из строя. То же самое может случиться и при коротком замыкании в сети. Стоит этот счетчик между тем в районе 1000-1500 р. Это, конечно, не слишком дорого. Но все же даже такая сумма, потерянная из-за поломки прибора, на семейном бюджете обязательно скажется.
Мнение потребителей
Несмотря на некоторые имеющиеся у счетчиков СОЭ-55 недостатки, отзывы домовладельцев, членов садоводческих товариществ и т. д., как уже упоминалось, они заслужили относительно неплохие. В особенности популярны у владельцев домов и квартир двухтарифные счетчики этой марки. Основным преимуществом таких модификаций, помимо компактности, владельцы домов и квартир считают возможность экономии. Ведь ночью во многих городах РФ и стран бывшего СНГ электроэнергия стоит почти вдвое дешевле, чем днем. Поэтому, имея такой счетчик, можно экономить довольно-таки значительные суммы.
Может ли прибор самостоятельно завышать показания
Класс точности у модели СОЭ-55, как уже упоминалось, первый. Количество электроэнергии он, таким образом, всегда подсчитывает правильно. Однако иногда, судя по отзывам потребителей, «глючить» этот прибор все же может. Согласно данным производителя, процент по браку на эти счетчики составляет 0.3 %. Поэтому первое время за показаниями прибора стоит проследить повнимательнее. Для того чтобы проверить точность цифры, высветившейся на дисплее счетчика, следует выполнить пару нехитрых действий:
-
запомнить или записать показания;
-
отключить все электроприборы из розеток.
Через десять минут нужно вновь проверить показания. За это время они не должны измениться никак. Светодиод на самом приборе мигать в течение этого периода времени также не должен.
В случае накрутки, никаких самостоятельных действий, конечно же, предпринимать не следует. Для того чтобы исправить ситуацию, нужно немедленно позвонить в домоуправление и вызвать электриков. Последние снимут пломбу и сначала проверят правильно ли включен прибор в схему. Если никаких ошибок выявлено не будет, электрики по желанию хозяев недвижимости могут забрать прибор на проверку (платную). Но большинство владельцев квартир и домов советует в этом случае все же просто купить новый счетчик. Это обойдется, скорее всего, даже дешевле проверки. К тому же и подключена электроэнергия в доме будет при наличии нового прибора гораздо быстрее.
Сегодня рассмотрим СОЭ — 52/50-11Ш — однофазный однотарифный прибор учета активной электроэнергии в цепях переменного тока с частотой 50 Гц. Механизм счетчика защищен от основных способов хищения электричества такие как остановка с помощью магнита, которые создает мощное магнитное поле, а так же от смены направлений тока фаз.
Технические характеристики
Основные характеристики прибора на которые стоит обратить внимание при установке и эксплуатации. Все приведенные показатели взяты с официального паспорта на устройство счета электроэнергии СОЭ — 52/50-11Ш.
- Температура окружающей среды — температура в которой может эксплуатироваться счетчик находится в пределах от -40 до +60 градусов Цельсия. Это значит что счетчик может работать в разных регионах нашей страны от южных до северных, но эксплуатация его не предполагает мест с сильной загрязненностью и влажностью.
- Номинальное напряжение 220В. Диапазон рабочего напряжения от 176 до 254 Вольт.
- Ток номинальный 5 а максимальный 50(60) А
- Количество тарифов как было уже отмечено — 1
Класс точности
Счетчика СОЭ — 52/50-11Ш относится к 1 классу точности измерений, что считается достаточно точным. К примеру счетчики которые были раньше индукционные как правило их класс точности был 2 или 2,5. Сейчас же на современных счетчиках класс точности 1 или 0,5.
Срок службы
Срок службы счетчика как и других моделей СОЭ 52 составляет 32 года, это не значит что после этого срока прибор выйдет из строя. Так же при определении срока эксплуатации не менее важной является характеристика наработка часов на отказ.
Межповерочный интервал
Поверку электросчетчика СОЭ — 52/50-11Ш следует проводить каждые 16 лет как написано в паспорте. Межповерочный интервал у счетчика считается с момента первой поверки на заводе, в паспорте данная отметка должна стоять. Начинать отсчет от ввода счетчика в эксплуатацию неправильно. Перед установкой всегда смотрите технический паспорт, и ваш прибор установлен не теряйте паспорт, без него могут отказать в поверке счетчика и вам придется его поменять на новый.
Как снимать показания
Для снятия показания со счетчика СОЭ — 52/50-11Ш следует воспользоваться общими правилами записи показаний с однотарифных счетчиков электричества. Снимаем показания следующим образом: переписываем все цифры слева направо, до знака запятой — это количество израсходованных киловатт всего нарастающим итогом. Дальше после запятой цифра это десятые доли киловатт, при снятии эта цифра не учитывается. Значность или разрядность данного счетчика 6 знаков. Но переписываем мы только 5, так как крайнюю правую цифру не учитываем.
Цены на счетчик
Купить данный счетчик можно во многих магазинах, средняя цена по России на СОЭ — 52/50-11Ш составляет от 800 до 1500 рублей.
Полные характеристики счетчика
Если вы хотите более подробно изучить модель счетчика, то можно посмотреть все технические характеристики в паспорте на прибор, так же в нем прописаны инструкция по установке и подключению, руководство пользователя.
Тех. характеристики
Здравия желаю, дорогие друзья! Имеется счётчик СОЭ-55 производства МЗЭП 2010 года выпуска с интерфейсом RS-232 «токовая петля»(на самом деле нет) (это можно понять по буквам RS на наклейке счётчика с серийником). И у этой заразы устала батарейка, потому при отключении ЭЭ он начинает отставать, т.е. часики перестают тикать. Надоело это дело весьма, ибо второй тариф начинается в 23:00, но приходится ждать ещё какое-то время, чтобы он начал считать по второму тарифу. Принято решение часы выставить как нужно. Цена вопроса 700 р, кхм. Новый счётчик стоит порядка 1200 р. Надо решать самому. Внимание! Срыв пломбы клеммной колодки ведёт к снятию счётчика с учёта (т.е. платить будете по нормативу). Приступим. На клеммной колодке видим: Туда то и надо подключать RS-232. Надо сказать, что канал Tx ещё подаёт счётные импульсы длительностью 30 мс, когда не используется для передачи данных, что может быть полезно для целей внешнего учёта и контроля. Схема стороны счётчика и адаптера для RS-232 была нарыта в интернете, спасибо нашим коллегам! Тут предложена схема адаптера для классического RS-232 с уровнями напряжений сигналов +-12В. Однако, у меня адаптер USB-RS232 имеет уровни +-5В, потому схему я решил значительно упростить, нужен резистор и оптопара (простите, рисовал с микроволновки): После таких действий требуется специальное ПО для прошивки. Называется RS_Rull 2.6.55b Lite. По умолчанию пароль для счётчика «0» «0» «0», при вводе пароля нажать клавишу «Z» (внизу диалогового окна имеется пояснение), что переключит поле ввода на ввод отдельных цифр, их там будет три. По-умолчанию ввод идёт 6-ти символьной строкой, у меня так не работало. После ввода пароля счётчика потребуется ввести пароль уровня доступа к программе. Дорогие товарищи зашили код в программу, молодцы! Вообще, электроэнергетика очень инерционная отрасль, так что ничего удивительного. Однако, энергоснабжающие организации могут устанавливать и свой пароль счётчика. Ребята с Мастер град подсказывают, что пароль для программы R2sUZ6. А прога лежит тут. Изрядно пришлось повозиться в её поисках. Внимание! Перепрошивка счётчиков может осуществляться только уполномоченными организациями с лицензией на проведение данных работ. Самостоятельное вмешательство ведёт к административной ответственности! Всегда рад конструктивной критике и советам! Да будет с вами сила тока и магнитное поле!Используемые источники:
