Конструктивные особенности и правила монтажа вакуумного клапана для канализации

Здравствуйте, дорогой читатель! В наше время уже мало кого устраивает дом без удобств, где не оборудован санузел, отсутствует полноценная система отвода сточных вод. Однако при неправильно выполненном монтаже сантехники в помещение может нарушиться нормальный воздухообмен и проникнуть в него канализационные газы, состоящие из вредных для здоровья человека веществ. Для решения этой проблемы на стояке и возле приборов сантехники устанавливают воздушный клапан.

Принцип работы вентиляции канализации

Преградой для запаха из канализации являются водяные клапаны в сифонах сантехнических приборов. Но при резком сливе большого количества воды в трубах снижается давление, и происходит высасывание воды из сифонов. Препятствий для проникновения запаха в этот момент уже не существует и он может свободно проникнуть в помещение. Причинами появления запаха может так же стать небольшой размер сифонов или длительный простой сантехники, приводящий к испарению воды в сифонах.

Защитить помещение от неприятных запахов помогает канализационная вентиляция в виде фановой трубы или воздушного клапана. Поступающий через них воздух уравнивает внутреннее давление в трубопроводе с атмосферным давлением. При таких условиях газы не вытесняются через сифоны, а продвигаются далее по трубам в систему коллекторов или септик.

Зачем нужен клапан для канализационного стояка?

Фановый клапан в водоотводной системе выполняет следующие функции:

• минимизирует угрозу движения сточных вод в обратном направлении;
• снижает уровень шума в канализации;
• защищает помещение от затопления при порывах в системе;
• не позволяет проникнуть в помещение зловонному запаху в случае длительного простоя канализационной системы;
• сводит к минимуму угрозу попадания грызунов в здание через трубопроводы канализации.

Устройство и принцип работы фанового клапана

В устройство воздушного клапана входит:

• пластиковый корпус с боковым отверстием;
• крышка, которую можно снять для чистки устройства или проведения ремонтных работ;
• резиновой мембраны или штока;
• уплотнительной прокладки, предназначенной для герметизации конструкции и ограничения хода штока.

Принцип работы прибора заключается в следующем:

• если давление в стояке равно атмосферному или немного его превышает, клапан находится в закрытом состоянии и не пропускает газы из канализации в помещение;
• при спуске воды из приборов сантехники внутри трубопровода возникает разряжение, вследствие чего происходит смещение штока (мембраны) и открытие прибора;
• через клапан поступает воздух, который уравнивает давление. Шток начинает двигаться в обратном направлении и закрывает клапан.

По принципу действия воздушные клапаны подразделяются на три типа:

• автоматические — используются в основном для установки в небольших частных домах, так как не способны выдержать сильный напор воды и значительный объём воздуха. Работает только на сброс скопившегося воздуха;
• кинетические (антивакуумные) — предназначены для выпуска или впуска воздуха в системах с низким уровнем давления;
• комбинированные — сочетают все лучшие технологические возможности двух предыдущих устройств.

Так как у канализационной магистрали есть вертикальные и горизонтальные участки, то для каждого из них подбирается вентиляционный клапан с разной конструкцией рабочего механизма:

• шаровый аэратор. Затворная деталь имеет форму шара, который прижимается к спускному отверстию с помощью пружины. Применяется для установки на горизонтально расположенные участки труб малого диаметра в месте подключения сантехнических приборов;
• приёмная модель. В конструкцию устройства входит фильтр, предназначенный для улавливания твёрдых частиц из сточных вод и не позволяющий им проходить дальше в систему канализации. Выпускается диаметром 20 см и используется для монтажа перед насосом горизонтальной линии трубопровода;
• межфланцевый аэратор. Это компактное и лёгкое устройство, которое можно разместить как на вертикальном стояке, так и на горизонтальной линии трубопровода. В зависимости от конструкции корпуса бывает проходным (поток воды проходит сквозь него, не меняя своё направление) и угловым (при прохождении через клапан поток транспортируемой среды меняет направление на 90º). Модификации с запорным органом в форме пластины имеют диаметр от 1,5 до 20 см. Диаметр двустворчатых моделей составляет от 5 до 70 см;
• обратный клапан, оснащённый поворотным или лепестковым механизмом. Имеет запорный орган в виде золотника, который при падении давления в системе плотно прижимается к седлу. Аэраторы большого диаметра могут быстро поломаться из-за сильных ударов золотника о поверхность седла. Дальнейшая эксплуатация такого повреждённого прибора может привести к возникновению в системе гидравлического удара. Чтобы снизить воздействие удара клапаны больших диаметров оснащаются демпфером.

Различаются клапаны и способом крепления:

• под сварку. Применяется в системах, транспортирующих особо агрессивные среды промышленных предприятий;
• муфтовый — для крепления используются резьбовые муфты;
• фланцевый — вакуумный клапан зажимается между фланцами, установленными на концах труб;
• фланцевый с применением уплотнительных прокладок.

Плюсы и минусы

Установка воздушного клапана в водоотводную систему даёт немало преимуществ, в том числе:

• экономию денежных средств, которые потребуются на работы по выводу фановой трубы через кровлю;
• возможность предотвратить проникновение канализационных газов внутрь комнат при наличии невентилируемого стояка.

К недостаткам фанового клапана можно отнести:

• возможность пересыхания водяного затвора, вследствие чего внутрь дома могут попасть неприятные запахи;
• быстрый износ резиновых уплотнителей, последствием которого может стать потеря герметичности;
• сложность выбора места установки изделия так как добиться более полного прилегания возможно только на раструбах;
• необходимость регулярного обслуживания устройства и замены изношенных деталей.

Технические характеристики, диаметры и производители

Модель канализационного аэратора подбирают по основным техническим характеристикам:

• диаметру — 50, 75, 110 мм;
• пропускной способности — от 7 до 37 л/с (из расчёта 25 л/с на 1 литр воды).

Российский рынок запорных и регулирующих устройств для систем канализации предлагает продукцию производителей из разных стран:

• Австрии — самые дорогие приборы компании HL;
• Великобритании — изделия из средне ценового сегмента от фирмы McAlpine;
• России — недорогие устройства компании Политэк и Sinicon;
• Украины — изделия из дешёвого сегмента предприятия Европласт.

Цены и где купить

В таблице ниже есть актуальные на сегодня предложения.

Как выбрать правильный клапан?

При выборе воздушного клапана для канализации ориентируются на расположение трубы (вертикальное или горизонтальное) в месте, где планируется его установка. Устройство должно соответствовать номинальному давлению в сети, иметь соответствующие установочные размеры.

Также нужно учесть:

• каким способом будет крепиться аэратор;
• прочность материала, его антикоррозийные свойства;
• возможность ручной регулировки, в случае поломки механизма;
• наличие защиты для проникновения грызунов.

Где и как правильно установить клапан?

При установке клапана необходимо соблюдать ряд правил, которые позволят максимально эффективно выполнять своё предназначение, а именно:

1. Аэраторы разрешается устанавливать только в помещениях с постоянным отоплением.
2. Устройство должно быть размещено в месте, к которому существует свободный доступ, чтобы в дальнейшем не возникало проблем с проведением техобслуживания.
3. Если в полу помещения есть решётка, то расстояние от уровня пола до прибора должно составлять не менее 35 см.
4. Монтаж автоматического клапана должен осуществляться в той точке системы, которая на 10 см выше максимального уровня стока в основной стояк, чтобы не допустить засорение аэратора отходами и фекалиями, проходящими через систему.
5. Прибор должен монтироваться в вертикальном положении непосредственно в раструбе прямой линии трубопровода канализации на расстоянии не менее 0,2 м до ближайшего сифона.

Возможные места для установки устройства

Аэраторы современной конструкции могут устанавливаться:

• в вертикальный стояк, имеющий выход через крышу;
• модели аэраторы цилиндрической формы с крышкой ставят на фановую трубу, простые клапаны подойдут для отдельных сантехнических приборов: унитаза, мойки, ванной или умывальника;
• устройства диаметром 50 мм монтируют на горизонтальных трубах большой протяжённости или на линиях с наличием перехода участков одного диаметра на другой. Соблюдение уклона при монтаже трубопроводов будет способствовать естественному течению стоков и предотвратит возникновение застойных явлений и зловонного запаха;
• приборы диаметром 110 мм в основном ставят на фановую трубу, возможен вариант монтажа на вспомогательный стояк.

Этапы монтажа пошагово

Установка устройства довольно проста, её вполне можно выполнить самостоятельно по следующей схеме:

• определить место монтажа;
• отключить участок трубопровода от работающей системы;
• вырезать в стояке кусок трубы по размеру прибора;
• зачистить края от зазубрин;
• в трубу из пластика вставить фитинг;
• установить в раструб уплотнительное кольцо. Если используется резьбовой тип соединения, то прокладка не нужна;
• закрепить клапан на трубе;
• произвести пробный пуск воды для проверки работы механизма.

Канализационные газы не только дурно пахнут, но и могут нанести немалый вред здоровью. Аэраторы помогут блокировать проникновение этих вредных веществ в квартиру и предотвратить отравление ими жильцов. Подписывайтесь на наш канал и делитесь полезными идеями в социальных сетях.

Канализация – это многофункциональная и важная коммуникация. Но, как и иные блага цивилизации, подобная система имеет отрицательные моменты, в частности неприятный запах и шум. Чтобы минимизировать подобные проблемы и был придуман воздушный клапан для канализации.

Данное устройство разрабатывалось специально для того, чтобы эффективно бороться с трудно переносимым запахом. Подобный элемент также называют аэратор, с его помощью можно избавиться от шумов, производимыми трубами. Задачи приспособления – создать заслон и защитить квартиру от обратного проникновения запахов.

Из нашего обзора вы узнаете, как работает воздушный клапан, тонкости его установки и какие бывают виды приспособлений.

Для чего нужно данное приспособление?

Сигналом того, что требуется установка клапана, являются следующие признаки – возникновение неприятных запахов и/или появление посторонних звуков. Любое отклонение от нормы, является подсказкой о неправильном проектировании  канализации. Клапан нужен для компенсации напора в системе.

Он не только является заменой вентиляционного стояка, но и позволяет решать следующие проблемы:

1. Выручит, когда нельзя поставить фановый стояк.
2. Снижает потери тепла через вентиляцию.
3. Улучшает функциональность всей канализационной системы.
4. Одна из его задач – защита от срыва фанового элемента.

Принцип работы

Итак, рассмотрим принцип работы канализационного воздушного клапана:

1. При осуществлении слива воды, жидкость проходит в канализационный трубопровод. Процесс сопровождается снижением давления.
2. Благодаря различию с атмосферным давлением, открывается воздушный клапан. В отверстия на боковой части проникает воздух.
3. Давление нормализуется после попадания в трубопровод необходимого объема воздуха. В результате устройство принимает исходное положение, что в свою очередь создает герметичность системы.

Весь процесс происходит очень быстро, и в результате срабатывания гидрозатвора неприятные запахи из канализации не попадают в помещение.

Воздушный клапан для канализации состоит из корпуса, который изготавливается из полимеров повышенной жесткости. Верхняя часть снимается, что позволяет произвести осмотр и его очистку.

Прокладка из прорезиненного материала обеспечивает плотное прилегание. Предусмотрено отверстие для воздуха, в результате чего срабатывает механизм открытия и закрытия. Подобное приспособление позволяет выравнивать отрицательное давление в конструкции. В обычном состоянии воздух идет через фановую трубу.

Обратите внимание! Данное приспособление защищает помещение не только от метана, но и от вредных микроорганизмов, и спор грибов.

Определяем место установки

Важно знать! Клапан воздушный для канализации обычно крепят на 20-30 см выше основной трубы.  Во время монтажных работ нельзя допустить проникновения на мембрану пыли, грязи или жидкости. Для оптимальной работы, необходима систематическая подача кислорода.

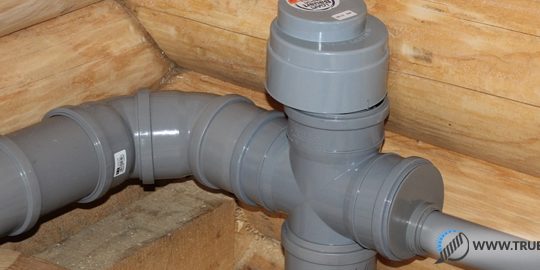

Для монтажа в квартире, прибор крепится на трубопровод, находящийся в вертикальном положении. Подобный способ не обеспечит вентиляцию стояка, но в конкретной области позволит устранить появление запахов.

Рекомендуется установить канализационный воздушный клапан и в частном доме. При этом можно не проводить фановую конструкцию через крышу. Но некоторые специалисты утверждают, что он должен монтироваться только, как вспомогательная деталь к стояку.

В частных домах и в квартирах ставится канализация из пластика. Воздушные элементы также делаются из полипропилена или ПВХ.

Клапан обязательно ставится:

1. В высотных зданиях, которые подсоединены к очистным сооружениям.
2. В зонах выбраса отходов.
3. При подсоединении канализации к санитарным объектам.
4. В системах, которые могут подсоединяться в горизонтальном направлении.

Монтаж клапана своими руками – в квартирах; в частном доме

Установить данный элемент можно самостоятельно или вызвать специалиста. Отличий монтажа в частном доме или квартире не существует, везде присутствует единый принцип установки. Но выполняя монтаж, необходимо соблюдать следующие правила:

1. Устройство нельзя устанавливать в помещениях, где не предусмотрено отопление.
2. При применении приспособления, важно обеспечить к нему свободный доступ для проведения ревизии или профилактических осмотров.
3. При выполнении крепежа автоматического варианта, важно выяснить точку самого высокого стока в стояк.
4. Фиксация производится выше 10 см от данной точки. Это актуально, если не был поставлен трап для слива.
5. Если трап оборудован, деталь крепится на 35 см над уровнем напольного покрытия.
6. Клапан должен размещаться в раструбе в области с уплотнительным кольцом. Направление по вертикали обеспечит хорошую функциональность канализации.

Современные приборы можно применять в ванной или туалете. Они легко устанавливаются на стояк. Простые приспособления ставятся на умывальник, ванную или мойку. Для фановой трубы рекомендуется выбрать цилиндрический вид конструкции.

Воздушный клапан для канализации диаметром 50 мм разбавляет воздух системы в областях горизонтального типа. Его нужно устанавливать на протяженных участках трубопровода. При создании наклона будет происходить естественный выход системы стоков.

Воздушный клапан для канализации диаметром 110 мм, в основном используют на фановых труб. При определенных условиях допустимо крепление на вспомогательный стояк. Нельзя крепить  механизм под наклоном.

Клапан необходимо установить с соблюдением точной инструкции. Его монтируют во фланец, на резьбу или с применением муфты. Следует создать герметичные соединения и стыки, а затем проверить данный параметр после завершения работ.

В начале монтажных работ, обязательно проверяют, перекрыты ли краны с подачей воды. Затем демонтируется необходимый элемент трубы и на этот участок ставится клапан. Если трубопровод размещается горизонтально, нужно проверить направление потока воды с параметрами на устройстве. Раструб и трубу входа не рекомендуется переставлять, так как клапан не будет запускаться.

В раструб трубы из пластика механизм устанавливается без вспомогательных деталей, а герметичность обеспечивается специальным уплотнителем из раструба. При монтаже в трубу из чугуна придется использовать переходник. Такой вариант отличается более сложным монтажом.

При монтажных работах необходимо обеспечить плотное соединение основного приспособления и элементов гребенки и раструба.

Если конструкция имеет раструбный тип соединения, монтажные работы выполняются так:

1. Поверхности очищаются от пыли.
2. Кольцо уплотнения очищаются и обезжириваются, затем прокладывается желоб.
3. Контактирующие детали смазываются герметикам или глицерином, что снижает трение.
4. Конец клапана подводится в раструб до специальной отметки.
5. На этом этапе важно проверить качество крепления путем поворота.
6. Дополнительно область с зафиксированным клапаном крепят хомутом.

После завершения работ, следует обследовать стыки на герметичность.

Смотреть видео

<center></center>

Цены и производители

Модели подбираются с учетом определенных критериев. Это диаметр, значение которого может быть 50, 75 и 110. А также пропускной способности – показатель варьируется в пределах 7-37 литров в секунду.

На российском рынке представлена продукция из следующих стран:

1. Компания HL из Австрии предлагает самые дорогостоящие конструкции. Цена варьируется в пределах 2500-3600 в зависимости от моделей.

1. McAlpine из Великобритании предоставляет изделия в средней ценовой категории 1200-1300 рублей.

1. Можно приобрести и недорогие воздушные клапаны от отечественных производителей Sinicon и Политэк. Стоимость приборов варьируется в пределах 150-380 рублей.

Виды клапанов

Существуют разные виды данных приспособлений. Они различаются особенностями работы. Рассмотрим их.

1. Автоматический – востребован для применения в малогабаритных частных домовладениях. Прибор не справится со значительными нагрузками.
2. Кинетический клапан правильно функционирует при низком давлении. Данное устройство защищает от накоплений воздуха во время сливов.
3. Комбинированный вариант – это прибор, сочетающий два вида.

Трубопровод может устанавливаться в любом направлении. И для каждого случая предусмотрен отдельный вариант. При установке воздушного клапана на канализацию следует правильно подбирать диаметр труб.

Смотреть видео

<center></center>

Данный фактор влияет на разделение:

1. Приемный аэратор имеет диаметр 20 см. Прибор оснащен фильтром, задерживающим твердые взвеси. Такой вариант крепится на горизонтальную магистраль.
2. Шаровые устройства фиксируются на трубы с небольшим диаметром. В качестве затвора в приборе используется шаровая деталь.
3. Меж фланцевые приспособления характеризуются компактностью и небольшим весом. Изделия бывают проходными или угловыми. Затвор представлен специальной пластиной.

Стоит классифицировать изделия и по способу крепежа. Устройства могут монтироваться методом сварки. Такой вариант не подходит для жилых помещений. Для труб с небольшим диаметром подходит крепеж с муфтами.

Если на клапане не предусмотрен элемент крепежа, то его зажимают между фланцами. Не редко применяется и фиксация через фланцы с применением уплотнителя.

Особенности эксплуатации

Нюансы установки канализационного устройства регулируются специальными нормами СниП. Чтобы прибор прослужил длительное время, необходимо следить за его исправностью и регулярно проверять качество функционирования.

1. Проблемы могут спровоцировать залипание штока или мембраны на одном месте.
2. При заклинивании устройства в открытом виде, в помещение могут попасть канализационные запахи.
3. При остановке в закрытом состоянии, могут слететь гидрозатворы.

Особая прочность конструкции и систематические тестирования устройства позволят избежать аварийных ситуаций.

Монтаж устройства в сочетании с фановыми или вентиляционными отводами помогает избежать срыва гидрозатворов.

Если прибор перестал справляться со своими обязанностями, то причина может быть в нарушении функционировании канализации в целом. В данном случае нужно обратить внимание была ли недавно установлена бытовая техника – стиральная или посудомоечная машина.

Смотреть видео

<center></center> При сливе под напором воды в канализацию может нарушаться функционирование системы. В такой ситуации рекомендуется поставить дополнительный прибор, обеспечивающий работу бытовой техники.

На что обращаем внимание при выборе воздушного клапана

При подборе подходящего приспособления важно учитывать особенности крепежа, параметры давления в системе, направление расположения конструкции. Учитываются и следующие особенности:

1. Детали должны быть сделаны из материалов высокого качества со стойкостью к агрессивным компонентам.
2. Возможность регулировки конструкции ручным способом.
3. В современных моделях присутствуют защитные механизмы от грызунов, которые могут прийти из канализации.

Установка в канализацию воздушного клапана навсегда избавит владельцев жилища от зловония из труб. Монтаж полезного приспособления не только устранит проблему с запахами, но и поможет сэкономить средства на ремонт стояка.

Смотреть видео

<center></center> Записи по теме: Статья размещена в рубрике|подрубрике

Вентиляционный отвод канализационной системы предназначен для поступления воздуха в зону разрежения, образующуюся каждый раз при сливе воды, устранения неприятного запаха и шума. Воздушный клапан для канализации может заменить классическое устройство, фановую трубу, и при этом не имеет типичных неудобств, связанных с эксплуатацией последней, в том числе – обледенения и сужения выходящего на открытый воздух отвода в холодное время года, а также вероятность попадания неприятных запахов в открытые окна дома.

Устройство и принцип действия воздушного клапана

Воздушный канализационный клапан представляет собой корпус, диаметр которого соответствует аналогичному параметру трубы (следовательно, параметры потока в нем идентичные), оснащенный штоком или мембраной, закрывающими обращенное наружу входное отверстие.

В состоянии покоя давление, существующее в трубопроводе, удерживает шток или мембрану в закрытом положении, «придавливая» их изнутри. В то время как при спуске воды увеличивается скорость потока, в трубопроводе образуется разрежение, клапан или мембрана открываются, впуская внутрь необходимое для выравнивания давления количество воздуха. При нормализации параметра закрывающее устройство возвращается в исходное положение.

Важная особенность: Обратный ход воздуха с неприятным запахом из канализационной системы в жилое помещение исключается из-за разницы давлений в период, когда отверстие открыто. Из зоны низкого давления в зону высокого воздух перемещаться не может.

Существуют также и комбинированные модели, работающие как на впуск воздуха, так и на его выпуск. Место установки подобных устройств требуется тщательно продумать, не всегда целесообразно размещать их в ванной или в туалете, возможен вынос за пределы жилых помещений или установка в специальном блоке.

Виды воздушных клапанов

Выше уже упоминалось, что конструктивно обратные воздушные клапаны для канализации могут иметь мембрану или шток. Работают такие модели практически одинаково эффективно, однако, пластичные мембраны более подвержены износу, их приходится периодически менять.

• Некоторые виды устройств могут быть установлены только на одно место слива (раковину, унитаз и пр.). Эти автоматические устройства отличаются небольшой пропускной способностью.
• Воздушный клапан для канализации 110 мм может монтироваться на общий стояк, таким образом обеспечивая вентиляцию одновременно нескольких канализационных труб.
• Комбинированные модели универсальны и обладают преимуществами изделий, как первой, так и второй категории.

Очевидно, что локальные (предназначенные для одной трубы) модели имеют меньший диаметр, чем способные обеспечивать вентиляцию целой системы. В большинстве случаев для этих целей используются модели Ду 50 мм.

По способу монтажа клапан (аэратор для канализации) может быть:

• резьбовым,
• фланцевым,
• муфтовым.

Установка оборудования

Воздушный клапан для невентилируемых канализационных стояков – не единственный вариант установки оборудования. Клапаны могут дублировать классическую схему вентиляции, устанавливаться вместо или вместе с фановыми конструкциями.

Основным требованием при выборе места монтажа является сохранение окружающей температуры выше 0° C. Это позволит избежать замерзания и нарушения в работе оборудования.

Большое значение имеет высота, на которой проводится установка воздушного клапана для канализации.

• При отсутствии трапа для слива воды в полу клапан помещают на 10 см выше, чем место нахождения наиболее высокого отвода сантехнического прибора или водопотребляющей техники.
• При наличии трапа клапан ставят выше уровня пола на 35 см.

Важно: Соблюдение таких расстояний обеспечивает защиту фанового клапана от попадания в него загрязнений.

Нужно выбрать место монтажа таким образом, чтобы к нему был обеспечен легкий доступ для ревизии и ремонт. Если вакуумный клапан для канализации диаметром 110 мм предполагается закрывать панелями, гипсокартонной или иной конструкцией, необходимо снабдить такие сооружение специальными дверцами или лючками, чтобы избежать необходимости полного демонтажа при ремонтных работах.

Местом монтажа выбирают свободный конец трубы или ее раструб.

В некоторых случаях целесообразна установка воздушного канализационного клапана на чердаке или в специально отведенном бытовом помещении.

После выбора места монтажа и покупки полностью соответствующего требованиям и подходящего по геометрическим параметрам (диаметр) изделия, клапан устанавливается в соответствии с его конструкцией (на резьбу, во фланец, с использованием муфты). Важно обеспечить герметичность стыков и проверить этот параметр после окончания монтажных работ.

Не нужно путать воздушный и обратный клапан для канализации. О последнем у нас на портале есть отдельная статья.

Если вам интересно узнать, для чего используется фановая труба для канализации в частном доме, то мы об этом тоже рассказали в другой статье.

А особенности самостоятельного строительства торфяного туалета на участке вы найдете тут http://okanalizacii.ru/postrojki/tualet/torfyanoj-tualet-dlya-dachi-svoimi-rukami.html

Особенности эксплуатации

Правила относительно выбора и установки воздушных клапанов в канализационных системах квартир и частных домов были включены в СНиП лишь около 10 лет назад. Решение об обязательном монтаже подобного устройства принимается специалистом, однако считается, что использование аэратора не может снизить эффективность и качество работы системы. В целом это утверждение справедливо, однако важно следить за состоянием оборудования и его исправностью.

Нарушениями могут стать залипания мембраны или штока в определенном положении.

• Если стопор произошел в положении «открыто», появляется риск проникновения в помещение неприятных запахов из канализации.
• Если клапан заклинивает в закрытом положении, может сорвать гидрозатворы.

В то же время простота конструкции и связанная с этой особенностью высокая надежность и долговечность оборудования в совокупности со своевременно проводящимися ревизиями клапанов позволят избежать аварийных ситуаций.

Установка аэраторов вместе с традиционными вентиляционными отводами или фановыми приспособлениями практически исключает вероятность критического изменения давления в системе и срыва гидрозатворов.

Иногда возникает ситуация, когда эффективно работавший несколько лет воздушный клапан перестает «справляться с обязанностями», хотя какие-либо поломки или неисправности отсутствуют. Чаще всего это связано с изменениями в работе самой канализационной системы, например, с установкой стиральной машины, сбрасывающей воду под напором. При высокой скорости потока давление в трубопроводе изменяется более резко, поэтому на новый агрегат лучше поставить дополнительный индивидуальный клапан.

Добавьте страницу в закладки!SeptikExpert.comВиды канализацииКомплектующиеОбзор видов и характеристик воздушных клапанов для канализации: устройство и принцип действия,…

Каждое жилое строение имеет канализацию. Без элементарных удобств в наше время обойтись уже невозможно. Но в любой системе могут происходить сбои, нарушения в работе. В системе канализации иногда возникает ситуация, когда неприятные запахи проникают в помещение. Решением этой проблемы может стать фановый клапан для канализации.

Что из себя представляет фановый клапан?

Фановый клапан представляет собой небольшой сантехнический прибор, сделанный из пластика. Он устанавливается в таком месте канализации, которое будет выше главной оси канализационной трубы на 20-30 см.

Зачем нужен и где используется?

Временами бывают ситуации, когда, несмотря на гидрозатворы, при резком сливе большого количества воды, возникают неприятные запахи в туалете или в ванной.

Чтобы этого не возникало, и используется воздушный клапан. Он нейтрализует перепады давления в канализационной системе.

Устройство и принцип действия

Устройство воздушного (фанового) клапана достаточно простое:

• Корпус из пластика с боковым отверстием.
• Крышка, которую можно снимать.
• Резиновая мембрана или стержень (шток).
• Уплотнительная прокладка для герметичности прибора.

Принцип действия прибора таков:

• В обычном состоянии, когда давление в системе равно атмосферному или немного выше, клапан закрыт.
• При возникновении разреженности (слив большого количества воды и т.п.) мембрана смещается, клапан открывается и пропускает воздух в трубу.
• Затем устройство опять закрывается.

Преимущества и недостатки: отзывы пользователей

Преимущества фанового клапана

• Предотвращение появления канализационных газов и неприятных запахов в квартире.
• Более простая установка, чем у фановой трубы позволит сэкономить силы и средства.

Недостатки устройства:

• Быстрый износ резиновых уплотнительных прокладок.
• Правильный выбор места установки достаточно сложен, так как более плотного прилегания можно достичь только на раструбах.
• Необходимо регулярное обслуживание и замена деталей, пришедших в негодность.

Что такое вакуумная арматура?

Вакуумная арматура представляет собой группу устройств, необходимых в конструкции вакуумных агрегатов. К ним относятся различные приборы (вентили, краны, затворы и т.д.).

Основное требование для вакуумной арматуры — высокая герметичность и минимальное отделение газов от своих стенок. Для нее используются прокладки самого высокого качества.

Каждый прибор имеет свое устройство и предназначение. К канализационным сетям данные приборы не имеют отношения, но они показывают надежность и практичность вакуумных устройств.

Сравнение фанового клапана и фановой трубы: что лучше?

Фановый воздушный клапан устанавливается вместо фановой трубы в том случае, если монтаж вентиляции канализационного стояка не был произведен, и фановая труба просто не была установлена, или нет возможности ее установить.

В квартирах самостоятельная установка фанового клапана вместо фановой трубы может грозить административным взысканием за самовольное переустройство инженерных коммуникаций.

Поскольку, если вы убрали трубу и поставили себе клапан, то от этого пострадают другие жильцы.

Применение клапана оправдано особенно в частном доме, когда владельцу не хочется нарушать герметичность кровли для вывода трубы.

В таких случаях возможно применение воздушного клапана, так как он как раз и предназначен для работы в небольших объемах.

Существующие виды: характеристики, особенности

Фановые клапаны могут еще называться аэраторами или воздушными клапанами. Делятся они в основном по своим размерам, так как в зависимости от места установки может требоваться аэратор разного размера.

Чаще всего используют клапаны двух видов:

• аэратор канализационный диаметром 110 мм — используется для централизованного стояка канализации,
• клапан диаметром 50 мм — для соединения с различными сантехническими приборами.

По типу установки и характеристикам воздушные клапаны могут быть следующих разновидностей.

1. Воздушные автоматические. Они применяются в основном в домах частного сектора, так как имеют слабую пропускную способность. Работают только на выпуск воздуха.

Стоимость — от 69 рублей.

Антивакуумные. Рекомендуются к применению в любых видах труб. Могут обеспечивать впуск и выпуск воздуха.</li>Стоимость — от 140 рублей.</ol>

Название	Размер, мм	Стоимость, руб
Аэратор воздушный	50 мм	69
Аэратор воздушный	110 мм	130
Аэратор антивакуумный	50 мм	140
Аэратор антивакуумный	110 мм	380

Производители и популярные модели: рейтинг лучших и цены

Клапан вакуумный OSTENDORF

Клапан воздушный предназначен для установки на вертикальный стояк. Позволяет заканчивать стояк внутри здания.

При разреженном давлении в системе автоматически открывается, подавая в трубы давление, затем остается закрытым до следующего момента.

• Устанавливается выше точки верхнего прибора на стояке.
• Используется для местной аэрации раковин, унитазов и т.п.
• Тип монтажа — раструбный.
• Материал изготовления — полипропилен.
• Максимальная рабочая температура — 90^оС.
• Диаметр присоединения — 50, 110 мм.

Стоимость — 1 511 рублей.

Rehau

Клапан фановый используется для препятствия возникновения неприятных запахов. Может устанавливаться на фановую трубу.

• Устанавливается на канализационный стояк в самой верхней точке или на фановую трубу.
• Размеры — 90х110 мм.
• Монтаж раструбный, с применением адаптера.
• Установка не представляет сложности.
• Изготовлен из высококачественных материалов.

Стоимость — 1051 рубль.

Политэк

Аэратор канализационный для предотвращения неприятных запахов в помещении, а также для удаления избыточного давления в системе.

Необходимо устанавливать клапан в доступном месте.

• Диаметр клапана соответствует диаметру трубы.
• Устанавливается на 10 см выше самого высокого отвода сантехники.
• Простой и быстрый монтаж.
• Рабочая температура — до 95^оС.
• Соединение — раструбное.
• Срок службы — 50 лет.

Стоимость — 71 рубль.

Capricorn

Вакуумный клапан для установки на канализационную трубу. Отличается удобной установкой, длительным сроком службы, не пропускает в помещение неприятные запахи и газы.

• Изготовлен из поливинилхлорида.
• Диаметр клапана — 110 мм.
• Пропускная способность — 8,13 л/с.
• Способ соединения — раструбный.

Стоимость — 930 рублей.

Elleci

Сантехника итальянского производителя пользуется популярностью, имеет высокое качество. Трубы и фитинги совместимы по диаметру, легко и просто устанавливаются, имеют долгий срок эксплуатации.

• Высокое качество материала.
• Диаметр — 50, 110 мм.
• Долгий срок службы.
• Способ монтажа — раструбный.

Стоимость — 1070 рублей.

Omoikiri

Японская торговая марка отличается высоким качеством изготовления продукции. Приборы совместимы друг с другом. Главная функция клапана — не пропускать в помещение неприятный запах, устранять избыточное давление в системе.

• Установка производится в самом высоком месте системы.
• Клапан должен быть доступен для обслуживания.
• Имеет диаметр 110 мм.
• Длительный срок эксплуатации.
• Раструбный способ монтажа.

Стоимость — 1 300 рублей.

Инструкция по монтажу: правила, особенности, этапы, где установить

В квартире

В квартире многоэтажного дома фановый клапан можно установить в любом месте стояка, главное, чтобы он был расположен вертикально.

• Определяем место монтажа.
• Отключаем водопровод.
• В трубе вырезается участок по размеру устройства.
• Обычный тип соединения фанового клапана — раструбный. В таком случае в комплекте идет уплотнительная резинка.
• В подготовленный участок трубы вставить клапан.
• Закрепить прибор на трубе.
• Произвести пробный пуск воды.

Монтаж в частном доме

В частном доме часто установка воздушного клапана заменяет установку фановой трубы. Кто-то не хочет делать лишние отверстия в кровле, кому-то установка клапана кажется проще, но все же специалисты говорят, что фановый клапан является просто дополнением к фановой трубе.

• Клапан устанавливается в верхней части стояка, на 10-15 см выше самой высокой точки присоединения сантехники.
• Можно присоединять устройство напрямую к трубе, можно через крестовину или отвод.
• Помещение должно быть отапливаемым, иначе при перемерзании мембраны прибор перестанет работать.
• В доме отключают воду, и начинают процесс монтажа.
• Очищают от пыли поверхности трубы и клапана, протирают уплотнительное кольцо и вставляют его в раструб.
• Поверхности можно смазать мыльным раствором или глицерином.
• После соединения стыки проверяют на герметичность. При необходимости можно закрепить это место хомутом.

Правила эксплуатации и распространенные ошибки

• Аэрационный клапан должен быть герметичным. Проверить его можно, просто наполнив водой. Протечек не должно быть.
• Расположение аэратора в канализационной сети — строго вертикальное. При горизонтальном устройстве правильная работа устройства не гарантируется. Клапан может быть установлен на горизонтальном участке трубы с помощью переходников, но сам он имеет вертикальное положение.
• В случае необходимости доступ к клапану всегда должен быть открыт. Он не требует регулярного обслуживания, но для чистки и наблюдения должен быть легко доступен.
• При монтаже необходимо учесть, что к аэратору должен свободно поступать воздух, так как при сливе большого количества жидкости в систему увлекается воздуха в 25 раз больше, чем объем воды. Помещение должно хорошо проветриваться или иметь вытяжку.
• Аэратор устанавливается в самой высшей точке стояка, выше уровня подсоединения самой крайней точки слива. Для разных вариантов подключения используют разные переходники, крестовины и т.п.
• Монтаж клапана может быть скрытым. Чтобы в таком случае воздух хорошо к нему поступал, в трубе делают вентиляционное отверстие по размеру сетки аэратора.
• Некоторые модели используются не только для поступления воздуха, но и для прочистки канализации. Для этого снимают крышку клапана, вынимают его механизм и вводят внутрь металлический трос.

Какого производителя и какой тип лучше выбрать: ТОП-3

Что учитывать при выборе устройства?

При выборе вентиляционного клапана нужно учитывать следующие параметры:

• условия и место монтажа,
• диаметр присоединения (должен совпадать с трубой),
• устройство клапана (мембранный или штоковый механизм); шток считается более надежным,
• вертикальное или горизонтальное присоединение будет использоваться.

3 лучших модели

1. Клапан вакуумный OSTENDORF. Распространенная торговая марка, имеет проверенное временем качество. Стоимость — 1511 рублей.
2. Rehau. Имеет отличные отзывы многих пользователей, надежное в работе устройстве, долгий срок службы. Стоимость — 1051 рубль.
3. Политэк. Российская продукция, несмотря на низкую стоимость, по сравнению с зарубежными аналогами, также имеет отличное качество, длительный срок эксплуатации. Стоимость — 71 рубль.

Стоимость

Стоимость устройства зависит от следующих характеристик:

• материал изготовления,
• диаметр и вид клапана,
• назначение монтажа (открытый или скрытый),
• компания-изготовитель.

Примерные цены:

• Клапан вакуумный OSTENDORF — 1511 рублей.
• Omoikiri — 1300 рублей.
• Elleci — 1070 рублей.
• Rehau — 1051 рубль.
• Capricorn — 930 рублей.
• Политэк — 71 рубль.

Где купить клапан аэрационный для канализации?

В Москве

• Компания «Прогресс и Я», пр-д Ступинский, д. 7, стр.1, 7(495)136-74-68
• Центр «Сантех-деталь», Каширский двор-3, павильон Пб-2, 7(495)151-22-70
• Инженерная сантехника SANDER.RU, Варшавское шоссе, д.125, 7(916)561-47-17

В Санкт-Петербурге

• Интернет-магазин «Инженерная сантехника», пр. Народного ополчения, д.22, 7(812)643-42-77
• OMOICIRI-SHOP, Комендантский проезд, д.4, к.2, 7(812)646-48-80
• Компания МАГ-СЕРВИС, ул. Днепропетровская, д.45, 7(812)642-51-20

Установка фанового вентиляционного клапана для канализации придаст ее работе больше стабильности, предохранит от сбоев.

Отсутствие неприятных запахов способствует комфортному проживанию людей в доме. Монтаж этого небольшого устройства не представляет сложности, но нормальная работа всей системы зависит и от него.

Меню:

Для стабилизации показателя давления внутри магистрали нужен вакуумный клапан. Иногда его называют фановым. Монтаж данной детали позволяет предотвратить затопление здания нечистотами.

Прибор также защищает здания от появления неприятного запаха. Для этого также можно использовать фановые каналы. Однако их монтаж достаточно сложный. Канал нужно провести на крышу. Данная операция способствует ее разгерметизации. Фановые каналы запрещено размещать неподалеку с окнами. Поэтому применение вакуумного клапана более удобное.

В этой статье вы узнаете много полезной информации, а также сможете ознакомиться с фото рассматриваемого оборудования.

Фановый клапан для канализации 110 и 50 мм

Существует множество различных видов устройств. Наибольшей популярностью пользуются фановые клапаны 50 и 110 мм.Они подходят для оснащения большинства канализационных систем. Прежде чем выполнять установку устройства нужно ознакомиться с его характеристиками и принципом функционирования. Структура детали довольно простая. Устройство имеет несколько составных частей.Оно состоит из:

1. Крышки. Деталь нужна для защиты от попадания грязи.
2. Резиновой прокладки. Элемент делает передвижение штока плавным и ограничивает его.
3. Штока. Компонент нужен для контроля разности показателей давления внутри магистрали.
4. Технического отверстия. Его задача пропускать воздух внутрь устройства.
5. Корпуса изделия.

Принцип работы детали довольно простой. Во время слива внутри магистрали появляется разница показателей давления. Из-за этого возникает шум. Клапан реагирует на это и открывает крышку, пропуская воздух. Это способствует стабилизации показателя давления. Далее крышка прибора закрывается. Это предотвращает появление нежелательного запаха в здании.

Наиболее современным решением можно обозначить обратный канализационный клапан Ottima – благодаря системе двух заслонок и защите от грызунов https://agpipe.ru/kanalizacionnye-truby-pvh/obratniy_klapan_dlya_kanalizacii

Установка детали позволяет решить несколько задач.

Эта деталь незаменима, если:

1. Нет возможности провести вентиляционный канал через кровлю.
2. Во время строительства здания не сооружен фановый канал, применяемый для вентилирования канализации.

Рассматриваемая деталь в основном используется в частных двух- или одноэтажных домах.

Иногда деталь ставят на первых двух этажах многоквартирных построек для обеспечения достойного уровня защиты.

Подбор детали зависит от размера сечения каналов. Выпускается два стандартных вариант фанового клапана: 50 и 110 миллиметров. Устройства большего сечения монтируют на стояки, а меньшего на отводы от них. Прибор 50 мм можно ставить на стояки максимум от двух устройств сантехнического назначения.Каждая модель имеет свои особенности.

Клапан может иметь в своей конструкции:

• резиновую мембрану;
• шток.

Оба компонента реализуют одну и туже функцию. Отметим, что детали, оснащенные штоком более долговечные. Цена клапанов может быть от 2 до 20 долларов США. На стоимость влияет качество детали и производитель. Перед тем, как купить прибор протестируйте его на исправность.

Установка фановых клапанов

Процедура монтирования рассматриваемого устройства выполняется в несколько шагов:

1. Подбор места для выполнения операции.
2. Тестирование на герметичность.
3. Непосредственно установка.

Монтаж прибора следует выполнять выше участка подключения сантехнических устройств к канализационной магистрали. Такая установка позволит клапану работать наиболее оптимально.

В зданиях с хорошей вентиляционной системой желательно ставить прибор на чердаке. При условии, что он качественно вентилируется. Если нужно выполнить монтаж в квартире, его делают в сан. узле. Но при этом его оснащают вытяжкой.

В месте монтажа прибора уровень температуры не должна снижаться до отрицательных величин. В противном случае деталь сломается. Установку нужно выполнять вертикально.

В случае, если на канале нет возможности выполнить монтаж прибора, необходимо использовать переходник.

При наличии сливного трапа деталь ставится на максимально возможной высоте. Расстояние унитаза и пола должно быть, как минимум, тридцать пять сантиметров.

Важно, чтобы к устройству был постоянный доступ. Это нужно для его обслуживания и принудительного включения (если в этом возникнет необходимость).

Далее проводят проверку устройства на герметичность. Сделать это довольно просто. Нужно наполнить прибор воздухом и обработать его мылом. Если есть трещины на поверхности прибора появятся пузырьки. Наполнить клапан воздухом можно посредством обыкновенного велосипедного насоса. Прибор также можно положить в воду. Опять же, если есть пробоины на поверхности корпуса появятся пузырьки. Наполнение прибора водой также позволит выявить трещины. Из них начнет капать жидкость.

Каждый клапан проходит проверку на герметичность на заводе производителе. Но дополнительное тестирование не будет лишним. После этого можно приступать к установке фанового клапана. Процедура монтажа проходит в несколько этапов.Установка зависит от конструкции прибора.

Она выполняется следующим образом:

1. В раструб. При установке прибора применяют манжету из резины. Она герметизирует соединение и стыкует клапан с трубой.
2. Посредством резьбового соединения. На приборе и участке канала нарезают резьбу. Далее ее обрабатывают специальным герметиком, который исключает возможность появления протечек.

Первый вариант монтажа более простой. Он достаточно надежный и герметичный.

Установка выполняется в несколько этапов:

1. Перекрытие водоснабжения.
2. В случае отсутствия подходящего места для установки выполняется врезка переходника.
3. Устройство монтируется в раструб или посредством резьбового соединения.
4. Стык тестируют на качество герметичности.

Использование детали решает множество проблем. В большинстве случаев прибор ставят в частных домах, в которых невозможно установить фановый стояк. Перед выполнением установки подготовьте смету. Расценки на выполнение этой операции варьируются от 10 до 30 долларов США.

Отзывы

Вакуумные клапаны хорошо зарекомендовали себя среди потребителей. Преимущество этих устройств связано с их универсальностью и простотой использования. Особого внимания заслуживают вакуумные клапаны таких компаний, как Ostendorf и McAlpine.

Стоимость продукции этих брендов варьируется от восьми до двадцати долларов США. Это достаточно дорогое оборудование. Но оно обладает отличными эксплуатационными характеристиками долговечностью. Отзывы о приборах этих производителей очень хорошие. Но для оснащения больших зданий лучше использовать фановый стояк.

Обратный клапан для фановой трубы 110 и 50 мм

Для обеспечения течения жидкости лишь в одну сторону необходимо использовать специальный прибор. Он называется обратным клапаном. Наиболее популярными вариантами изделия являются устройства размером 110, и 50 мм.

Данные приборы монтируют на стыках каналов или врезают посредством резьбовых соединений. Для перекрытия тока жидкости в устройстве может использовать элемент под названием «тарелка». Он крепится внутри детали.

Под воздействием сильного показателя давления в нужном направлении данный компонент открывается. При начале движения жидкости в другом направлении элемент еще сильно прижимается, блокируя ток.

Большой популярностью пользуются шаровые модели. Они функционируют по похожему принципу. Вместо элемента, называемого «тарелкой», в них применяют специальный шар. Такие устройства отличаются большим показателем надежности.

Есть возможность выбрать фланцевые и муфтовые виды приборов. Каждый вариант имеет свои особенности. Фланцевые модели используют трубопроводов, расположенных вертикально и горизонтально. В то время, как муфтовые используют исключительно для вертикальных магистралей. Их применяют для труб диаметром два с половиной дюйма. Фланцевые аналоги можно использовать для каналов размером сечения от сорока до шестисот миллиметров.

Размеры деталей связаны с показателем сечения труб канализации. Для унитазов подходят изделия с диаметром 110мм. На внутреннюю систему канализации ставят приборы размером 50 мм.

Для производства данных устройств применяют различные материалы.

Приборы производятся из:

• чугуна;
• пластика;
• стали.

Нужно выбирать клапан исходя из материала изготовления канализационных каналов. Если трубы пластиковые, то и прибор также должен быть сделан из полимеров.

Установку детали выполняют различными методами. Варианты приборов со значительным показателем пропускной способности применяют для монтажа на общей магистрали. Данные модели хорошо подходят для оснащения частных домов. Они не годятся для установки в квартире.Монтаж прибора на все точки слива позволит снизить вероятность появления аварий. Это особенно актуально для людей, живущих на первых двух этажах многоквартирных домов. Поскольку именно они подвержены серьезному риску возникновения аварий в случае появления засоров в системе.

Вакуумная арматура

Существует множество изделий, относящихся к вакуумной арматуре. Каждый прибор имеет свою сферу применения и особенности. Вакуумный затвор используется не только для канализации. К примеру, электровакуумный клапан применяется в самом разном оборудовании. Он способен обеспечить подвод и выпуск воздуха.

Дроссельный электроклапан применяют в целях поддержания вакуума в системах общего назначения. Вакуумные устройства широко применяются в машиностроении. Например, усилитель тормозной системы авто, АКПП, топливный насос и масса других устройств.

Без всего вышеперечисленного мотор автомобиля не сможет выполнять своих функций. Безусловно, перечисленное оборудование никак не относится к обустройству канализационных магистралей, но оно доказывает практичность и надежность всей вакуумной арматуры.

Используемые источники:

• https://vseotrube.ru/kanalizatsiya/klapan-vozdushnyj
• https://trubanet.ru/kanalizacionnye-truby/vozdushnyjj-klapan-dlya-kanalizacii.html
• http://okanalizacii.ru/sistemy/elem-i-oborud/vozdushnyj-klapan-dlya-kanalizacii.html
• https://septikexpert.com/vidy-kanalizacii/komplektuyushhie/fanovyj-klapan/
• https://trubtraid.ru/prednaznachenie-trub/kanalizacionnye/fanovyy-klapan-dlya-kanalizacii-110-i-50-mm.html
