Назначение

Работа со счетчиками электроэнергии СЭТ, ПСЧ, СЭБ (ННПО имени М.В.Фрунзе) в дистанционном режиме может производиться с применением программного обеспечения — Конфигуратор СЭТ-4ТМ (версия обновления V22.06.17).

Конфигуратор СЭТ-4ТМ может работать под управлением операционных систем Windows XP, 7, 8, 8.1 и Windows 10. Обновленную версию можно использовать на компьютерах с любой из перечисленных операционных систем, как 32-х разрядных, так и 64-х разрядных, если на компьютерах уже был ранее установлен и работал конфигуратор предыдущих версий.

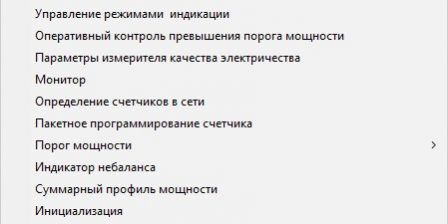

Функции конфигуратор СЭТ-4ТМ

Конфигуратор СЭТ-4ТМ поддерживает работу с многофункциональными счетчиками электроэнергии АО «ННПО имени М.В. Фрунзе»:

• СЭТ-4ТМ.01, СЭТ-4ТМ.02, СЭТ-4ТМ.02М, СЭТ-4ТМ.03, СЭТ-4ТМ.03М, СЭТ-4ТМ.03МК
• СЭТ-1М.01, СЭТ-1М.01М, СЭБ-1ТМ.01, СЭБ-1ТМ.02, СЭБ-1ТМ.02Д, СЭБ-1ТМ.02М, СЭБ-1ТМ.03
• ПСЧ-3ТМ.05, ПСЧ-3ТМ.05М, ПСЧ-3ТМ.05Д
• ПСЧ-4ТМ.05, ПСЧ-4ТМ.05М, ПСЧ-4ТМ.05Д, ПСЧ-4ТМ.05МД, ПСЧ-4ТМ.05МК, ПСЧ-4ТМ.05МН

Поддерживается работа с коммуникационным оборудованием:

• коммуникаторы GSM С-1.01, С-1.02, С-1.02.01, С-1.02.01А, С-1.02.02;
• коммуникаторы 3G С-1.03, С-1.03.01, С-1.03.02;
• коммуникаторы Wi-Fi С-2.01, С-2.01.01, С-2.0101А, С-2.0102;
• модемы PLC М-2.01, М-2.01.01, М-2.01.02;
• терминалы Т-1.01, Т-1.01М, Т-1.02;
• радиомодем М-4.02

Дополнительные функции (доступны при обновлении конфигуратора СЭТ-4ТМ от 22.06.2017):

• Значительно улучшен удаленный опрос электросчетчиков посредством формы «Работа с объектами».
• Доработан генератор макета 80020.
• Введено клонирование форм журналов событий (до трех копий).
• Реализован поиск по серийному номеру или наименованию объекта в базе данных.
• Введен журнал воздействия магнитного поля повышенной индукции для модифицированных счетчиков СЭТ-4ТМ.02,03М.
• В формы «Определение счетчиков в сети» и «Проверка суточной точности хода часов» добавлено чтение слова состояния счетчика с отображением ошибок.
• Введена первичная поддержка разрабатываемого счетчика СЭТ-4ТМ.03МК.

Настройка связи со счетчиком электроэнергии

После загрузки программы «Конфигуратор СЭТ-4ТМ» на экране монитора компьютера появляется генеральная форма программы, содер­жащая рабочий стол, панель инструментов и меню для вызова подчиненных форм. На ра­бочем столе открывается форма «Параметры соединения» для установки коммуникацион­ных параметров компьютера.

Перед началом работы необходимо установить коммуникационные парамет­ры конфигуратора для работы через интерфейс RS-485 посредством формы «Параметры соединения», для чего:

• в группе элементов «Порт» нажать кнопку «RS-4S5»
• в группе элементов «Параметры соединения» в окне «Порт» установить номер COM-порта компьютера, к которому подключен преобразователь интерфейса
• снять флаги «Автоопределение типа протокола». «Пакетный протокол». «Прото­кол Y-NET» и установить флаг «CRC»
• в окне «Время ожидания ответа счетчика» установить 150 мс и нажать Enter
• в окне «Системный TimeOut» установить 30 мс и нажать Enter
• в окно «Пароль» ввести пароль (6 символов) для открытия канала связи со счет­чиком с требуемым уровнем доступа. Заводской пароль «000000».

Следует иметь в виду, что установленные параметры, кроме пароля доступа, запо­минаются конфигуратором и восстанавливаются при следующей загрузке.

Для работы через оптический интерфейс нужно нажать кнопку «Оптопорт» в группе элементов «Порт», в окне «Порт» группы элементов «Параметры соединения» установить номер COM-порта компьютера, к которому подключен оптический преобразова­тель и установить остальные параметры.

Следует иметь в виду, что скорость обмена по оптическому интерфейсу изменить нельзя и она фиксирована 9600 бит с с битом паритета «Нечет».

Проверка связи со счетчиком электроэнергии

Для проверки связи со счетчиком электроэнергии, если не известен его сетевой адрес, в окно «Сетевой адрес» генеральной формы нужно ввести адрес «О» и нажать кнопку «Тест свя­зи» на форме «Параметры соединения». В окне состояния обмена (левый нижний угол ге­неральной формы) должно появиться сообщение «Обмен успешно завершен».

Примечание — Обращение к счетчику для чтения параметров по нулевому адресу (общему) через интерфейс RS-4S5 возможно в том случае, если к интерфейсу подключен только один счётчик. Запись по нулевому адресу запрещена.

Считывание и программирование параметров и установок

Считывание и программирование параметров и установок счетчика электроэнергии производится посредством формы «ПАРАМЕТРЫ И УСТАНОВКИ».

Вызов формы производится или из меню «Параметры» или путем нажатия кнопки «Автоопределение типа счетчика», расположенной на панели инструментов генеральной формы. При этом определяется тип счетчика, заполняются информационные окна «Тип счетчика», «Iном», «Uном» генеральной формы и вызывается форма «Параметры и установки».

Из формы «Параметры и установки», кроме прочих параметров, можно опре­делить индивидуальный сетевой адрес счетчика и перенести его в окно «Сетевой адрес» генеральной формы для адресной работы со счетчиком (либо записав как число, либо двойным щелчком по адресу из окна «Адрес прибора» левой кнопкой манипулятора «мышь»).

Параметры счетчика и программируемые флаги, которые могут быть измене­ны (перепрограммированы) через форму «Параметры и установки», имеют справа от соответствующего окна кнопку «Записать». Для изменения параметра необходимо в соот­ветствующее окно ввести значение параметра и нажать кнопку «Записать». Диапазон зна­чений изменяемого параметра может быть получен как контекстная подсказка при наве­дении указателя манипулятора «мышь» на соответствующее окно параметра.

Для перепрограммирования любых параметров, кроме сетевого адреса, в окне «Пароль» формы «Параметры соединения» должен быть введен пароль второго уровня доступа. Сетевой адрес в окне «Сетевой адрес» генеральной формы должен быть отлич­ным от нуля. Изменение сетевого адреса возможно с первым уровнем доступа.

Параметр «Наименование точки учета» состоит из строки любых символов, максимальное число которых равно 16. Параметр «Идентификатор счетчика» аналогичен предыдущему и состоит из строки любых символов, максимальное число которых равно 32.

Коэффициенты трансформации по напряжению и току вводятся в счетчик в случае необходимости отображения данных измерения и учета по высокой стороне. На сам учет эти коэффициенты не влияют и выполняют только калькуляционную функцию при выдаче данных на индикатор. В интерфейс все данные выдаются без учета коэффици­ентов трансформации, кроме измеряемых мгновенных значений параметров сети при за­просе в формате с плавающей точкой.

Параметр «Время интегрирования мощности» позволяет ввести требуемое время интегрирования мощности в диапазоне от 1 до 60 минут в соответствующее окно для первого, второго или третьего массива профиля мощности. При работе счетчика на подключениях с номинальными напряжениями 3*100/173 В. 3*110/190 В и 3*115/200 В время интегрирования должно устанавливаться в диапазоне от 1 до 30 минут. При записи времени интегрирования мощности производится инициализация соответствующего мас­сива профиля мощности с потерей данных.

Если установлен программируемый флаг «Разрешить помечать недостовер­ные срезы», то записи средних мощностей в массиве профиля будут помечены как недостоверные. если счетчик был выключен в течение всего или части интервала интегрирова­ния или если внутри интервала интегрирования мощности проводилось изменение (уста­новка. коррекция или синхронизация) времени встроенных часов счетчика.

Если установлен программируемый флаг «Разрешить использование масси­ва для ведения профиля мощности с учетом потерь», то счетчик будет вести выбранный массив профиля мощности с учетом потерь. В этом режиме время интегрирование мощно­сти должно устанавливаться в диапазоне от 1 до 30 минут. При установке/снятии флага «Разрешить использование массива для ведения профиля мощности с учетом потерь» производится инициализация соответствующего массива профиля мощности.

Если установлен программируемый флаг «Запретить многотарифный режим работы тарификатора», то счетчик будет работать в однотарифном режиме учета энергии независимо от введенного тарифного расписания. При этом учет будет вестись в регист­рах первого тарифа.

Установка флага «Разрешить сохранять прерванный режим индикации при включении питания» позволит устанавливать тот режим индикации при включении счет­чика. который был до его выключения. В противном случае, если флаг не установлен, при включении счетчика будет устанавливаться режим индикации текущих измерений, а именно — текущей активной энергии.

Для работы счетчика в составе АСДУ, где требуется экономить время на от­крытие канала связи, через форму «Параметры и установки» можно установить програм­мируемый флаг «Запретить автоматическое закрытия канала связи» при работе с первым уровнем доступа. При этом канал связи будет всегда открыт для чтения параметров и дан­ных.

Если счетчик предполагается использовать в однонаправленном режиме учета энергии (без учета направлений потока мощности в каждой фазе сети), то достаточ­но установить программируемый флаг «Однонаправленный режим учета (по модулю)».

Если счетчик работает от резервного источника питания при отсутствии из­меряемых напряжений, то он не ведет никаких измерений, но позволяет читать ранее сохраненные архивные данные, производить конфигурирование иди управление. Если в этом случае запрашивать данные вспомогательных режимов измерения, то вместо значе­ний запрашиваемых параметров счетчик будет выдавать байт состояния обмена «Нет дан­ных по запрашиваемому параметру», что некоторыми УСПД в составе диспетчерских сис­тем интерпретируется как фатальная ошибка. Установка программируемого флага «Раз­решить выдавать нулевые значения при снижении напряжений ниже установленного по­рога» заставляет счетчик выдавать нулевые значения всех параметров сети вместо сооб­щения «Нет данных по запрашиваемому параметру».

Чтение архивов учетной энергии

Чтение учтенной энергии производится посредством формы «Расширенные массивы энергии» из меню «Параметры»«Массивы энергии». Вид формы приведен на рисунке.

Для чтения любого массива учтенной энергии нужно нажать соответствую­щую кнопку на форме. При этом читается энергия по каждому тарифу и сумма по всем тарифам, энергия с учетом потерь, учтенные импульсы по цифровому входу 1 и 2. Максимально за одно обращение может быть прочитана энергия по восьми каналам учета.

Не нужные каналы учета могут быть заблокированы нажатием левой кнопки манипулятора «мышь» на наименование канала. Если установлен флаг «Отображать с учетом маски индикации», то замаскированные режимы индикации читаться не будут.

Для сброса (обнуления) массивов энергии нужно нажать кнопку «Очистить все массивы энергии» на форме «Расширенные массивы энергии» или кнопку «Очистить память прибора» на панели инструментов генеральной формы программы. Операция сброса воз­можна только на втором уровне доступа.

Скачать конфигуратор СЭТ-4ТМ

Конфигуратор СЭТ-4ТМ для настройки и конфигурации счетчиков СЭТ, ПСЧ, СЭБ не имеет ограничений и распространяется БЕСПЛАТНО.

Конфигуратор СЭТ-4ТМ для 32-х разрядных ОС Windows (27.12.2016)

Конфигуратор СЭТ-4ТМ для 64-х разрядных ОС Windows (27.12.2016)

Обновление Конфигуратора СЭТ-4ТМ (22.06.2017)

WTune 1.2 Setup

Программное обеспечение « Wtune » предназначено для программирования и контроля параметров электросчетчиков типа: СЭБ-2А, ПСЧ-3ТА, ПСЧ-4ТА, ПСЧ-4РА, их модификаций и группового контроллера КСИ.-1 . Область применения – для организаций, осуществляющих контроль и программирование параметров электросчетчика и группового контроллера при монтаже и эксплуатации.

Программное обеспечение

Конфигуратор СЭТ-4ТМ (скачать)

Программа обеспечивает начальную инициализацию электросчетчиков при выпуске, программирование счетчиков под конкретные задачи, тестирование счетчиков с целью проверки работоспособности электросчетчиков, просмотр информации о потребляемой электроэнергии и мощности за предыдущие периоды, мониторинг текущего энергопотребления и текущей мощности.

Обновление Конфигуратора СЭТ-4ТМ XP (скачать)

Обновленная версия загрузочного модуля программы «Конфигуратор СЭТ-4ТМ» V01.04.14

Конфигуратор может работать под управлением операционных систем Windows 95 – Windows 8. Обновленную версию можно использовать на компьютерах с любой из перечисленных операционных систем, как 32-х разрядных, так и 64-х разрядных, если на компьютерах уже был ранее установлен и работал конфигуратор предыдущих версий.

Если обновленную версию конфигуратора предполагается использовать на компьютере, на котором ранее не был установлен конфигуратор, то перед его использованием необходимо произвести инсталляцию конфигуратора, используя инсталляторы:

для 32-х разрядных ОС Windows

для 64-х разрядных ОС Windows

Проверка функционирования электросчетчиков СЭБ-2А.07, СЭБ-2А.07Д, СЭБ-2А.08, ПСЧ-3ТА.07(скачать)

Программа обеспечивает начальную инициализацию счетчиков при выпуске, программирование электросчетчиков под конкретные задачи, тестирование счетчиков с целью проверки работоспособности счетчиков, просмотр информации о потребляемой электроэнергии и мощности за предыдущие периоды, мониторинг текущего энергопотребления и текущей мощности.

Проверка функционирования электросчетчика ПСЧ-3АРТ.07, МАЯК(скачать)

Программа обеспечивает начальную инициализацию электросчетчиков при выпуске, программирование счетчиков под конкретные задачи, тестирование счетчиков с целью проверки работоспособности счетчиков, просмотр информации о потребляемой электроэнергии и мощности за предыдущие периоды, мониторинг текущего энергопотребления и текущей мощности. Программа поддерживает электросчетчики СЭБ-2А.07, СЭБ-2А.07Д, СЭБ-2А.08, ПСЧ-3ТА.07, ПСЧ-3АРТ.07, ПСЧ-3АРТ.07Д. По протоколу TCP программа может работать в ОС Linux.

WTune 1.1 Setup(скачать)

WTune 1.2 Setup(скачать)

Драйвера УСО-2, ПИ-2(скачать)

Устройство сопряжения оптическое УСО-2 предназначено для бесконтактного подключения компьютера к внешнему устройству, оснащенному оптопортом, с целью осуществления дуплексного обмена информацией через интерфейс USB.

Преобразователь интерфейса ПИ-2 предназначен для создания последовательных коммуникационных каналов связи систем промышленной автоматизации. ПИ-2 осуществляет преобразование сигналов интерфейса USB (2.0) в RS-422/RS-485.

Драйвера УСО-2, ПИ-2 для Windows 7(скачать)

«Конфигуратор СЭТ-4ТМ» является технологической программой, предназначенной для предэксплуатационной подготовки счетчиков СЭТ-4ТМ.02 и не может рассматриваться как элемент АСКУЭ. «Конфигуратор» работает под управлением операционных систем Windows 95/98NET/Me/2000. Тестирование работы под ОС Windows XP не проводилось.

Подробнее…

    Программа «Программа параметризации счетчиков СЭБ-2А.07, СЭБ-2А.08, ПСЧ-3ТА.07 для Белоруссии» предназначена для работы со счетчиками СЭБ-2А.07.ххх.х и ПСЧ-3ТА.07.ххх.х и устанавливается на персональный компьютер (ПК) с операционной системойWindows 98/2000/XP.

Подробнее…

Обновление конфигуратора СЭТ-4ТМ XP (21.11.2009) 2.2 mb

    Сервер идентификации С-1.01 (далее TCP-сервер) является серверным программным приложением, предназначенным для маршрутизации потоков данных между TCP/IP-клиентами, подключенными к его внешним и внутренним портам в соответствии с таблицей идентификации.

Подробнее…

Проверка функционирования электросчетчика ПСЧ-3АРТ.07 (01/12/2009) 238 kb

ПСЧ-4ТМ.05МН

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Счётчики предназначены для многотарифного коммерческого или технического учета активной и реактивной энергии прямого и обратного направления (в том числе и с учетом потерь) в трехфазных сетях переменного тока с напряжением 3×(120-230)/(208-400) В, базовым (максимальным) током 5 (80) А, частотой 50 Гц при непосредственном подключении к сети. Электросчётчики позволяют управлять нагрузкой посредством встроенного реле управления нагрузкой и формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе по различным программируемым критериям. Счетчики электроэнергии обеспечивают:

• ведение двух четырехканальных массивов профиля мощности нагрузки (в том числе и с учетом потерь) с программируемым временем интегрирования;
• ведение многоканального профиля параметров с программируемым временем интегрирования;
• фиксацию максимумов активной и реактивной мощности (в том числе и с учетом потерь);
• измерение параметров трехфазной сети и параметров качества электрической энергии;
• ведение журналов событий.

Счетчики имеют разнообразные интерфейсы связи, поддерживает ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена,  и предназначен для работы, как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии (АИИС КУЭ) и в составе автоматизированных систем диспетчерского управления (АСДУ).

НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ

Соответствие:

• ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, ГОСТ 22261-94;
• требованиям технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» (ГОСТ 12.2.091-2012);
• требованиям технического регламент Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (ГОСТ 30805.22-2013, ГОСТ 30804.4.4-2013, ГОСТ 30804.4.3-2013, СТБ МЭК 61000-4-6-2009, ГОСТ 30804.4.2-2013, СТБ МЭК 61000-4-5-2006; ГОСТ 30804.3.8 -2002).

Декларация о соответствии ТС № RU Д-RU.АГ78.В.33321 Свидетельство об утверждении типа средств измерений RU.C.34.011.A №69174

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ

• Встроенные интерфейсы связи: RS-485, оптопорт, PLC, RF (терминальный радиомодем и ZigBee-подобный радиомодем).
• ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена с возможностью расширенной адресации.
• Возможность установки дополнительных интерфейсных модулей для обеспечения удаленного доступа к интерфейсу RS-485 счетчика через сети GSM, PLC, Ethernet, RF (для счетчиков внутренней установки).
• Многофункциональный жидкокристаллический индикатор с подсветкой.
• Два конфигурируемых испытательных выхода и два конфигурируемых цифровых входа (для счетчиков внутренней установки).
• Встроенное  реле управления нагрузкой и формирование сигнала управления нагрузкой на конфигурируемом испытательном выходе по различным программируемым критериям.
• Энергонезависимые электронные пломбы и датчик воздействия магнитного поля повышенной индукции с фиксацией факта и времени воздействия и вскрытия в журналах событий.
• Два независимых, четырехканальных массива профиля мощности нагрузки базовой структуры с программируемым временем интегрирования от 1 до 60 минут и глубиной хранения до 170 суток при времени интегрирования 60 минут.
• Расширенный массив профиля параметров, конфигурируемый в части выбора количества (до 16 каналов) и типа профилируемых параметров с программируемым временем интегрирования от 1 до 60 минут и глубиной хранения до 248 суток четырех параметров со временем интегрирования 30 минут.
