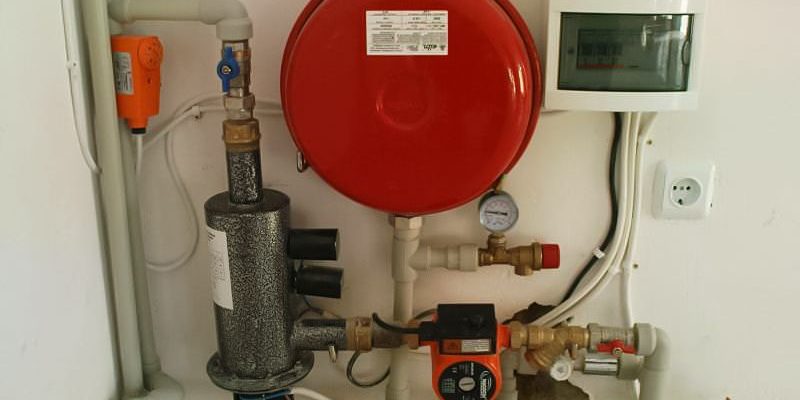

Компактный электронный котел Галан — принцип работы и преимущества использования

Если с распространенными ТЭНовыми моделями электрокотлов все предельно ясно, то понимание принципа работы, преимуществ и недостатков электродных котлов отопления присутствует далеко не у всех. Связано это с завышенными заявлениями маркетологов, утверждающих о невероятной экономии и, наоборот, с отзывами владельцев, убедившихся, что это не совсем так.

На деле же электродные котлы – это обычные электрокотлы, несколько отличающиеся принципом действия, компактными размерами и более низкой стоимостью. Но стоит ли использовать именно их для отопления частного дома и насколько правдивы все существующие мнения, выясним, разобрав принцип работы и отличия от стандартных ТЭНовых электрокотлов.

Что из себя представляют электродные котлы отопления

Электродные котлы отличаются компактными размерами, маломощные однофазные модели едва превышают диаметр магистралей отопительной системы и не требуют места вокруг себя, поэтому могут быть установлены абсолютно в любом месте. Но стоит учитывать, что они представляют из себя всего лишь теплообменник, в отличие от ТЭНовых моделей в моноблочном корпусе требуют отдельной покупки расширительного бака, циркуляционного насоса, группы безопасности и прочих элементов отопительной системы.

Устройство и принцип работы

Действие котлов основано на прямом нагреве посредством электролиза. В корпусе на определенном расстоянии друг от друга расположены электроды: катоды, притягивающие при подаче постоянного тока положительно заряженные ионы воды, и аноды, притягивающие отрицательно заряженные ионы. Но при подаче на электроды переменного тока они сменяют полярность 50 раз в секунду (стандартная частота тока 50 Гц), что вызывает постоянно движение ионов воды. За счет высокого сопротивления среды, кинетическая энергия движущихся ионов преобразовывается в тепловую и теплоноситель быстро нагревается.

В технической литературе электродные котлы также называют электрокотлами прямого нагрева, поскольку теплоноситель нагревается напрямую, посредством прохождения через него тока, а не через нагрев ТЭНа, который потом нагревает воду.

С одной стороны такой принцип нагрева не подразумевает образование накипи и КПД ионных электрокотлов остается неизменным на протяжении всей службы, в то время как КПД ТЭНовых моделей за счет образования накипи при использовании в качестве теплоносителя жесткой воды со временем снижается до 90 или даже 80% (от изначальных 99%). С другой же стороны воздействие электрического тока усиливает процесс коррозии всех металлических элементов водяного контура отопительной системы.

Для работы электродных котлов необходим недистилированный и нефильтрованный теплоноситель, который будет выполнять роль электролита. Это может быть обычная водопроводная вода, пропиленгликоль или этиленгликоль. Практически все производители ионных электрокотлов выпускают собственные теплоносители и рекомендуют использовать именно их (тут часто бывает и подвох, т.к. при использовании иного теплоносителя слетает гарантия, это прописано в паспорте большинства моделей).

Использование в качестве теплоносителя дистилированной воды, антифриза или масла недопустимо.

Стоит ли их использовать для отопления частного дома: разбираем известные утверждения и заблуждения

• Электродный котел гораздо проще и дешевле в монтаже, поскольку нет необходимости в организации дымохода и вентиляции. Кроме того, его установка не требует согласования.

Это действительно так, однако любой электрокотел не требует отдельного помещения под котельную, особого покрытия стен, организации дымохода, приточной и вытяжной вентиляции. Процесс организации системы отопления с котлом ионного типа действительно более простой, но не настолько как при использовании ТЭНовых аналогов, которые уже имеют в своем корпусе все необходимые узлы системы отопления (достаточно подключить лишь подачу и обратку).

Касательно согласования, то все зависит от мощности. Любые электрокотлы мощностью более 10 кВт требуют обязательного согласования со службами Энергонадзора. Также важно понимать, что любые электрокотлы мощностью свыше 6 кВт необходимо подключать к трехфазной электросети.

• Электродные котлы имеют более высокий КПД, они экономичны и потребляют на 30-50% меньше электроэнергии.

КПД всех современных электрокотлов более 99%, поэтому подобные заявления это всего лишь маркетинговый прием или сравнение с крайне старыми моделями, которых уже как минимум несколько лет нет в продаже.

Однако в заявлении есть и доля истины, поскольку из-за образования накипи при использовании в качестве теплоносителя жесткой воды КПД ТЭНовых моделей со временем снижается до 90 или 80%: для подогрева теплоносителя через слой накипи необходимо больше времени и энергозатрат. КПД ионных котлов остается стабильным на протяжении долгого времени.

Также на экономичность серьезно влияет функциональность автоматики. Автоматика ионных моделей более простая и уступает ТЭНовым, где в моделях среднего ценового сегмента и выше присутствуют энергосберегающие ночные режимы, возможность программирования режима работы на неделю вперед и т.д. Решить проблему можно с помощью комнатного терморегулятора стоимостью 2 000-4 000 тыс. руб., но опять таки, это дополнительные расходы, нивелирующие основное преимущество электродных котлов – низкую стоимость.

• Надежность и срок службы электродных моделей выше.

При грамотной, соответствующей требованиям, эксплуатации это от части так, поскольку электродные котлы имеют максимально простое устройство и какая-либо неисправность в первые 12-15 лет эксплуатации – редкость.

В то же время, единственной уязвимой деталью ТЭНовых моделей является сам нагревательный элемент – ТЭН. При использовании некачественного теплоносителя он подлежит замене спустя 3-5 лет, при использовании подготовленного, очищенного и умягченного теплоносителя – до 8-10 лет.

• Электрические котлы ионного типа более безопасны.

При аварийной ситуации это действительно так и обосновывается принципом работы, поскольку при утечке теплоносителя или отключении электроэнергии, электроды попросту перестанут работать. При подаче питания они снова возобновляют работу без вмешательства человека. ТЭНовые модели при отсутствии защиты от перегрева не перестанут работать при утечке теплоносителя, что приведет к разрушению.

Но дело в том, что сегодня даже многие бюджетные ТЭНовые электрокотлы имеют защиту от перегрева, режим предотвращения замерзания, защиту от блокировки циркуляционного насоса. Поэтому это крайне спорное утверждение.

Эффективность и критерии выбора энергосберегающих электрокотлов отопления

• Стоимость

Большинство электродных моделей стоят в пределах 4-9 тыс. рублей, в то время как стоимость ТЭНовых – от 19 до 29 тыс. за наиболее распространенные модели среднего ценового сегмента.

Низкая цена котлов ионного типа действительно является весомым преимуществом, но часто переоценивается покупателем. Стоит учитывать, что для организации системы придется отдельно докупать расширительный бак, группу безопасности, циркуляционный насос и прочие узлы, уже имеющиеся в корпусе моделей с трубчатым электронагревателем. А это еще 5-10 тыс. руб., для достижения большего комфорта и экономии также необходим функциональный электронный терморегулятор – еще 2-4 тыс. руб.

Сложности при эксплуатации

1. Грамотная эксплуатация согласно требованиям подразумевает использование качественного теплоносителя со сбалансированным химическим составом и всеми качествами электролита. Производители рекомендуют использовать специально подготовленные для этих целей жидкости, обладающие хорошей ионизацией, достаточной теплоемкостью и антикоррозийными свойствами.Залить в систему отопления обычную водопроводную воду возможно, но обычно это приводит к снижению КПД, быстрой коррозии всех металлических магистралей отопительной системы. Кроме того, со временем любой теплоноситель теряет свои свойства и требует замены спустя 3-4 года, что также вызывает дополнительные хлопоты и расходы.
2. Как мы уже упоминали, воздействие электрического тока на черные металлы и нержавеющую сталь существенно ускоряет процесс коррозии, что снижает ресурс системы отопления. Поэтому в связке с электродными котлами в принципе не рекомендуется установка стальных или чугунных радиаторов – только алюминиевые или биметаллические. В противном случае ресурс радиаторов снижается в прямом смысле в несколько раз.
3. Фазы электрической сети подключаются к электродам, а ноль – к корпусу электрокотла, поэтому обязательно требуется надежное повсеместное заземление и установкой УЗО ограничиваться не рекомендуется. При некачественном заземлении на трубах и батареях может появиться опасный потенциал. Кроме того необходимо убедиться в качестве проводки в доме, поскольку оборудование высокой мощности создает серьезную нагрузку на электросеть, вызывает колебания напряжения. Впрочем, это не особенность ионных электрокотлов, а в целом любого электрооборудования мощностью от 4-6 кВт.

Подводя итог: если вы не готовы к дополнительным работам по монтажу и особенностям экусплуатции электродных котлов, лучше доплатить 20-30% стоимости и выбрать ТЭНовый электрокотел, что мы и рекомендуем сделать. На сегодня они занимают около 90% рынка электрокотлов. Но при грамотном подходе имеет место быть и выбор в пользу котлов ионного типа, преимущества и недостатки которых подытожены ниже.

Отзывы о бытовых электрокотлах ионного типа: преимущества и недостатки

Преимущества	Недостатки
Стабильно высокий КПД на протяжении длительного времени	Все элементы отопительной системы необходимо докупать отдельно
Низкая стоимость, на 20-30% ниже с учетом всех необходимых для организации системы отопления элементов и на 50-60% ниже при сравнении сами котлов	Посредственная автоматика, уступающая по функционалу ТЭНовым моделям среднего ценового сегмента и выше
Отсутствие любых неисправностей в виду максимально простого и надежного устройства	Дополнительные трудности в эксплуатации: выбор теплоносителя и необходимость в его регулярной смене, ограниченный выбор радиаторов отопления, необходимость надежного заземления
Простота монтажа	Использование исключительно в системах отопления закрытого типа
Самые компактные размеры
Более быстрый на 30-40% нагрев теплоносителя

Лучшие известные производители и модели: характеристики и цены

Галан

Наиболее распространенный российский производитель электродных котлов. Имеет самый широкий модельный ряд и варианты мощности: от маломощных 2-3 кВт-ных моделей для обогрева небольших помещений до мощных 36 кВт-ных ионных котлов. Электрокотлы отличаются одними из наиболее бюджетных ценами быстрым нагревом, бесшумной работой. Из недостатков – ступенчатая регулировка мощности и дорогой, рекомендуемый производителем, теплоноситель (около 2 200 рублей за 20 л).

Модельный ряд представлен не только компактными «Очаг», «Гейзер» и «Вулкан», но и моноблочными «Галакс», в корпус которых уже установлены расширительный бак, циркуляционный насос, предохранительный клапан, воздухоотводчик и манометр.

Стоимость: 4 000-13 000 руб. за компактные и 29 000-30 000 за моноблочные модели.

ЭОУ

Еще один российский производитель, аббревиатура расшифровывается как «Энергосберегающие отопительные установки».

Модельный ряд представлен электрокотлами мощностью от 1 до 36 кВт. Электродные ЭОУ отличаются долговечностью (заявленный производителем срок службы и вовсе 30 лет) и функционированием от обычной водопроводной воды. Недостатками являются посредственная автоматика, более высокие цены и посредственная доступность, поскольку производитель представлен в самой малой части магазинов рынка отопительного оборудования.

Стоимость: 4 600-15 000 руб.

Beril

Известный латвийский производитель SIA “BERIL”. Несмотря на более высокую стоимость, электродные котлы Beril являются одними из лучших для отопления частного дома, поскольку отличаются высокой надежностью, качеством сборки и главное – многофункциональной экономичной автоматикой. Имеется плавная поградусная регулировка мощности, несколько экономичных режимов работы, возможность подключения внешних датчиков температуры или GSM-модуля, статистика потребления электроэнергии.

Также имеются характерные ТЭНовым моделям защита от перегрева и режим предотвращения замерзания.

Стоимость: 4 450-25 000 руб.

Котерм

Еще один российский производитель отопительного оборудования. Наиболее удачной моделью считается Котерм «Дачник М», отличающейся максимально компактными размерами, качеством сборки и надежностью, быстрым нагревом теплоносителя. Известные недостатки – это посредственная автоматика со всего лишь 3-х ступенчатой регулировкой мощности и ограниченным функционалом, а также необходимость использования исключительно фирменного теплоносителя Котерм Эко.

Стоимость: 8 800-11 000 руб.

Цены: итоговая таблица

Производитель	Стоимость, руб.
Галан, Россия	4 000-30 000
ЭОУ, Россия	4 600-15 000
Beril, Латвия	4 450-25 000
Котерм, Россия	8 800-11 000

Бытовые электрокотлы удобны в эксплуатации, эффективны и недороги по сравнению с газовыми либо твердотопливными агрегатами. Чтобы установить такой нагреватель, не нужно строить дымоход, оформлять разрешение, выделять место под складирование дров. Единственный серьезный минус – цена электроэнергии – нивелируется ночным тарифом. Чтобы организовать электрообогрев, остается выяснить последний вопрос – как выбрать электрический котел для отопления частного дома или квартиры.

Самый экономичный электрокотел – это миф

Электричество гораздо проще преобразовать в тепло, чем другие энергоносители – природный газ, твердое топливо, солярку. Приведем 3 простых примера побочного выделения теплоты при использовании электроэнергии:

• обмотки любого работающего электродвигателя всегда нагреваются;
• лампочка (даже светодиодная) вместе со светом выделяет тепло;
• греются даже провода, по которым течет ток.

Заметьте, перечисленное оборудование призвано выполнять свои функции, а не отапливать дом. Двигатель вращает что-либо, лампа светит, проводка снабжает их энергией. Образование излишков теплоты – побочный эффект, возникающий из-за сопротивления указанных элементов.

Чтобы преобразовать всю электрическую энергию в тепловую, достаточно создать в цепи участок высокого сопротивления, который сам не разрушится от нагрева. Такой элемент называется электронагревателем. Второй (более сложный) способ получить тепло – создать индукционные вихревые токи Фуко, нагревающие металлический предмет в зоне действия катушки-индуктора.

Важный момент. Независимо от способа преобразования, 98–99% электричества превратится в теплоту. То есть, любой электроотопительный прибор работает с КПД 98–99%, не меньше. Это значит, что самый экономичный электрический котел не существует, все агрегаты одинаково эффективны. Что бы ни утверждали продавцы бытовой техники.

Подбор теплогенератора по мощности

Чтобы подобрать мощность электрокотла, первым делом посчитайте тепловые потери своего дома. Приближенный способ расчета вы наверняка знаете: для обогрева 100 квадратных метров площади здания берется отопительный агрегат производительностью 10 кВт, на 200 м² – 20 кВт и так далее. Если хотите получить более вменяемый результат, воспользуйтесь нашими расчетными методиками.

Теперь определим задачи, которые должен решать электрический котел (выбираем нужный пункт списка):

• круглосуточное отопление квартиры, дачи, загородного дома;
• то же, с подогревом воды для хозяйственно-бытовых нужд;
• работа в ночное время по дешевому тарифу;
• дежурный обогрев – поддержание температуры воздуха +5…10 °C.

Примечание. Ночное отопление дома электрическим котлом можно совместить с нагревом теплоаккумулятора. В 7.00 агрегат отключается, дальше водяная система получает тепло, накопленное в буферной емкости. 2 условия: выделенный лимит расхода электроэнергии должен составлять 15…20 кВт + мощный электрокотел.

Полноценное отопление электричеством обходится недешево и применяется по необходимости. Более выгодный вариант – ночной обогрев с 23.00 вечера до 7.00 утра, когда стоимость энергии вдвое меньше. Дежурный режим используется на строящихся объектах или дачах, где хозяева проводят 2–3 дня еженедельно.

Выбираем мощность электроотопительного котла в зависимости от поставленных задач:

1. Для круглосуточной работы агрегат подбирается с запасом 10…20%. То есть, цифра теплопотерь умножается на коэффициент 1.1–1.2. Например, дом площадью 60 квадратов теряет 4 кВт, производительность электрокотла составит 4 х 1.2 = 4.8 кВт.
2. Под горячее водоснабжение (ГВС) мощность агрегата следует увеличить на 50%. То есть, цифру 4 кВт из примера умножать на коэффициент 1.5 (получим 6 Квт).


3. Электронагревательный аппарат для ночного отопления можно брать без запаса мощности, если утром его заменяет газовый либо твердотопливный котел. Снижение температуры до 18–19 °C во время сна не доставит особого дискомфорта, зато сэкономит деньги.
4. Мощность электрокотла, поддерживающего плюсовую температуру в здании, берем с понижающим коэффициентом 0.6–0.7 (минус 30–40%) от количества теплопотерь.

Совет. Для организации ГВС не нужно искать двухконтурный котел. Обычно реализуется 2 варианта: устанавливается отдельный электрический водонагреватель или мощный теплогенератор плюс бойлер косвенного нагрева.

Производительность отопителя для ночной «зарядки» теплоаккумулятора зависит от объема бака и считается индивидуально. Подбор электрокотла в стандартных условиях описывается в видеоролике:

3 вида электроотопительных агрегатов

Следующий шаг – выбор типа котла. Есть 3 разновидности электрических водогрейных аппаратов, отличающиеся принципом работы:

• теплогенераторы с трубчатыми нагревательными элементами (ТЭНами);
• электродные;
• индукционные.

Делить электроустановки на виды по другим признакам бессмысленно. Например, напряжение питания – 220 либо 380 вольт – зависит от мощности агрегата, а не способа подогрева воды. Обычно нагреватели до 6 кВт подключаются к однофазной сети 220 В, 7 киловатт и больше – к трехфазной (380 вольт).

Комплектация и автоматика управления тоже бывает разной, данный вопрос предлагается рассмотреть в конце публикации. Сначала разберем преимущества и недостатки 3 видов электрокотлов.

Плюсы и минусы ТЭНовых котлов

ТЭН – это и есть участок электрической цепи с высоким сопротивлением. Представляет собой медную трубку (прямую либо изогнутую), внутрь заделана нагревательная спираль из жаропрочного хромоникелевого сплава. Изолятором между наружной медной стенкой и спиралью выступает керамическая засыпка.

Кратко перечислим составные элементы любого электрического котла (не только ТЭНового):

• нагревательный блок, в данном случае – герметичная емкость с ТЭНами внутри;
• управляющая автоматика – термостат, датчики температуры, исполнительный элемент;
• корпус с рукоятками/кнопками управления.

Справка. Исполнительный элемент подает либо прерывает электропитание нагревателей по команде термостата. Бывает 2 типов – механический и электронный. В первом случае цепь разрывает пускатель или контактор, издающий громкие щелчки. Во втором случае питанием управляет блок симисторов, работающий бесшумно.

Алгоритм работы электрического котла мало отличается от других обогревательных приборов. Теплоноситель нагрелся до установленной температуры – ТЭН отключился, вода начала остывать – включился. Если в емкости стоит 2…4 нагревателя, то блок управления их включает поочередно, реализован так называемый ступенчатый нагрев.

Перечислим преимущества электрических ТЭНовых котлов:

• тепловая производительность агрегата не зависит от внешних факторов, меняется только по команде блока управления;
• нагревательная спираль надежно изолирована от контакта с теплоносителем, теплогенератор одинаково хорошо работает с обычной водой или незамерзающей жидкостью;
• выход из строя 1 нагревателя из группы не означает остановку нагрева, просто снизится мощность;
• заменить перегоревший ТЭН несложно и недорого;
• надежность ТЭНовых агрегатов проверена многолетней практикой.

Электрические котлы с трубчатыми нагревателями лишены серьезных недостатков. Отметим 3 второстепенных минуса:

1. Поскольку нихромовая спираль окружена керамической засыпкой, передача тепла медному корпусу происходит немного дольше, чем у других электрокотлов.
2. При использовании жесткой воды медная трубка снаружи покрывается слоем отложений. Теплообмен затрудняется, повышается температура поверхности, срок службы спирали сокращается.
3. Если отбор тепла прекращается, спираль ТЭНа перегорает. То есть, нагреватель не терпит «сухого хода», случайное включение без воды гарантированно приведет к поломке.

По цене котел электрический с ТЭНами занимает среднюю позицию между индукционными и электродными «собратьями». На ценообразование сильно влияет комплектация. Например, польская настенная мини-котельная Kospel EKCO.LN2-6 (6 кВт) с насосом и расширительным бачком стоит около 600 у. е., а простой агрегат без наворотов Heatman Light 6/220 – всего 100 у. е.

Преимущества электродных нагревателей

В целом устройство электродного котла повторяет конструкцию аппарата с ТЭНами. Отличается только силовой блок – цилиндрическая камера с электродом (или несколькими) внутри. Секция нагрева отделена от шкафа управления, устанавливаемого рядом на стене. Повышенное сопротивление в цепи создает сама вода, точнее, ее прослойка между внутренним электродом и металлическим корпусом.

Пояснение. Электрокотел работает по принципу кипятильника, сделанного из 2 железных пластин. Протекающая меж ними вода служит проводником, электрический заряд переносят ионы – заряженные частицы солей магния и кальция. Выделяющееся тепло нагревает воду. Отсюда второе название котла – ионный.

Плюсы электродных котлов:

• нагревательный блок состоит буквально из 2 железок, ломаться в нем нечему даже при отсутствии воды либо перегреве;
• перепады напряжения силовому блоку нестрашны, может пострадать лишь чувствительная автоматика (при наличии);
• большое содержание солей – жесткость воды – только увеличивает скорость нагрева, накипь незначительно уменьшает мощность аппарата;
• отопительные агрегаты определенных моделей могут использоваться в самотечных системах отопления;
• компактность.

Для сравнения приведем стоимость 6-киловаттного нагревателя известного бренда «Галан», с комплектом автоматики котел обойдется в 155 у. е. По данным производителя, расход электроэнергии теплогенератором 6 кВт составит приблизительно 950 кВт в месяц. Если возникнет необходимость нарастить мощность, достаточно купить второй силовой блок и установить в каскаде с первым.

Электрические ионные котлы заработали немало отрицательных отзывов домовладельцев на форумах. Причина – существенные недостатки водогрейных аппаратов:

1. В процессе нагрева идет химическая реакция электролиза, соли магния и кальция разлагаются, из-за чего мощность котла заметно снижается.
2. Опять же, производительность агрегата – величина переменная. Зависит от концентрации солей, температуры воды и напряжения в сети.
3. С обычными антифризами для отопления электродный котел «не дружит», придется покупать специальную жидкость. По понятным причинам, обессоленную или дистиллированную воду использовать нельзя.
4. При реакции электролиза выделяется смесь различных газов, иногда – горючая. Отмечены случаи завоздушивания закрытых систем отопления.
5. Силовой блок работает на полную мощность в режиме старт/стоп. Чтобы организовать ступенчатое регулирование, нужна дорогостоящая автоматика.

Личный отзыв автора статьи. Отапливаю дом 100 м² электродным котлом, таймер включает нагрев только ночью. Теплоноситель – водопроводная вода, без добавок. Из-за разложения солей ее приходится менять 1 раз в полтора месяца, иначе мощность электрокотла падает примерно на 50%. Подсаливать по инструкции опасаюсь, поскольку система смонтирована из стальных труб, предусмотрен самотек.

Особенности индукционных аппаратов

Этот электрокотел тоже разделен на 2 части – нагревательный блок и шкаф управления со стандартной автоматикой. Секция нагрева – это запаянный цилиндрический корпус, внутри располагается многовитковая индукционная катушка-индуктор и полый металлический сердечник. Упрощенно – труба, внутри которой движется теплоноситель. Как работает электрический индукционный котел:

1. После включения аппарата контактор замыкает силовую цепь по команде автоматики. На катушку подается напряжение 220 либо 380 вольт.
2. Индуктор создает вокруг сердечника вихревые токи высокой плотности, отчего металлическая труба нагревается. Тепло передается протекающей внутри воде.
3. Нагревательный элемент работает в режиме on/off на полной мощности, пока датчик не зафиксирует достижение выставленной пользователем температуры. Потом автоматика отключает нагрев и так далее.

Примечание. Индуктор электрокотла всегда включается на максимальную мощность, ступенчатая регулировка отсутствует.

Вихревые электронагреватели – относительно новый вид котлов отопления. Аппараты не успели заслужить себе определенную репутацию, поскольку отапливают частные дома не более 10 лет. О надежности судить рано, поэтому укажем очевидные особенности индукционных теплогенераторов:

• при отсутствии воды или остановке циркуляции силовой блок выходит из строя;
• неразборной заваренный корпус предполагает полную замену нагревательной секции в случае поломки (например, межвиткового замыкания внутри катушки);
• агрегат довольно тяжелый, блок нагрева 5 кВт весит около 24 кг, 20 кВт – 76 кг;
• нет ступенчатого нагрева – появляются скачки напряжения в домовой электросети при включении котла.

Отдельный вопрос – цена вихревых нагревателей. Отопительный котел электрический мощностью 5 кВт в минимальной комплектации стоит около 450 у. е., что несравнимо дороже конкурентов. Не слишком лестное мнение об индукционных отопителях высказывает эксперт на видео:

Комплектация отопительных агрегатов

Мы уже перечисляли элементы любого электрокотла в базовой, самой дешевой комплектации. Это нагревательный блок, терморегулятор, автоматика с исполнительным механизмом, органы управления и датчик температуры.

Важный нюанс. В бюджетных версиях котлов исполнительным элементом выступает магнитный пускатель. Он громко щелкает в момент включения нагрева, звук хорошо слышен в комнатах, прилегающих к котельной.

В расширенной комплектации производители снабжают электрокотлы следующим оборудованием:

• малошумный модульный контактор вместо магнитного пускателя;
• циркуляционный насос;
• мембранный расширительный бак для закрытой отопительной системы;
• датчики перегрева и давления теплоносителя;
• группа безопасности – автоматический воздухоотводчик, предохранительный клапан;
• датчик циркуляции – для индукционных теплогенераторов;
• погодная автоматика;
• ЖК-дисплей, программатор, GSM модуль дистанционного управления со смартфона.

Естественно, «жирная» комплектация электрического котла обойдется гораздо дороже «бедной». С другой стороны, расширительный бачок, насос и группу безопасности все равно придется покупать. Гораздо удобнее монтировать агрегат, когда указанные элементы спрятаны внутри корпуса.

Какой электрокотел выбрать – рекомендации

В 90% мы советуем выбирать электрический котел с ТЭНами. Это надежные устройства, одинаково подходящие к разным системам отопления – радиаторам, теплым полам, напольным либо плинтусным конвекторам. Степень укомплектованности подбирайте исходя из условий монтажа, эксплуатации и выделенного бюджета.

Еще несколько советов:

1. В квартиру однозначно берите настенную электрическую мини-котельную, оборудованную ТЭНами, собственным насосом и баком.
2. Если электрокотел должен работать в паре с твердотопливным или газовым агрегатом, лучше подобрать модель без встроенного насоса и расширительного бака. Указанное оборудование подключается отдельно – бачок работает на всю систему, насос управляется комнатным терморегулятором, как показано на схеме.


3. Устанавливайте выносной терморегулятор. Тогда котел станет ориентироваться на температуру воздуха, а не теплоносителя.
4. Электродный теплогенератор берите в 3 случаях: ограниченный бюджет, слишком мало места в котельной либо подключение к гравитационной отопительной разводке без насоса.
5. Меньше всего проблем электродные агрегаты создают в открытых системах – образующиеся газы благополучно уходят через атмосферный расширительный бак.
6. Индукционный котел выбирайте по желанию и наличию средств. Но учтите: опыт эксплуатации показал, что указанный аппарат ничем не лучше ТЭНового. Особых технических проблем с индукционными отопителями не отмечено, только финансовые.

Замечание. Котел электродного типа для самотечной системы должен иметь патрубки соответствующего диаметра (минимум – Ø32 мм), подающий направлен кверху.

Для водяного теплого пола подойдет только электрический ТЭНовый котел. Индукционным и электродным агрегатам без ступенчатого нагрева сложно поддерживать низкую температуру воды в напольных контурах – 35…45 °C.

Напоследок о расходе электроэнергии

Естественное желание домовладельца – знать, сколько электричества израсходует электрический котел в период отопления частного дома. К сожалению, реальное потребление предвидеть невозможно. Показатель слишком индивидуален и зависит от ряда факторов – степени утепления, поддерживаемой внутри температуры, погоды.

Месячный расход можно посчитать приблизительно: взять 50% от расчетных теплопотерь дома, умножить на 24 часа и 30 суток. Пример: потери составляют 6 кВт, половина – 3 кВт, за сутки 3 х 24 = 72 кВт, в месяц – 72 х 30 = 2160 кВт. Почему берем ½ мощности: в течение сезона погода не всегда холодная, чем теплее на улице, тем чаще электрокотел выключается.

Пример из личного опыта. Дом 100 м² топится ночью электродным котлом 9 кВт в течение 8 часов, регион – южный. За 6 месяцев отопительного сезона электрокотел потребил 9104 кВт. Среднемесячный расход энергии – 1517 кВт, среднесуточный – 1517 / 30 = 50.6 кВт.

<index>

Набирающие популярность котлы электродного типа – это конверсионный продукт. В военно-морских силах их устанавливали (и устанавливают до сих пор) на кораблях и подводных лодках. Еще во времена Советского Союза было два завода, которые производили эти электрические котлы.

Один завод на Украине, один в России. Обе страны сегодня выпускают их для населения. Российский электродный котел называется «Галан», украинский «Обрий». Сегодня на рынке появились и другие компании, выпускающие котлы данного типа. К примеру, модели «Ион» и «Луч».

Принцип работы

В основе работы электродного котла лежат чисто физические законы. Теплоноситель в нем нагревается не за счет какого-то нагревательного элемента, а благодаря распаду молекул воды на разнозаряженные ионы.

В емкость, где расположен теплоноситель, устанавливаются два электрода, включается подача электрического тока. Молекулы воды под действием тока частотой 50 Гц (это количество колебаний в секунду) делятся на положительные и отрицательные ионы. Именно во время процесса разделения и получается тепловая энергия. Каждый ион со своим зарядом движется к определенному электроду.

Удивительно то, что нагрев получается моментальным за счет высокого сопротивления воды. Плюс ко всему в такой системе отсутствует процесс электролиза, который способствует образованию накипи на металлических стенках отопительного котла. А значит, электродный котел – это практически вечно работающий агрегат.

Конструкция нагревателя

Конструкция устройства достаточно проста. Во-первых, это прибор небольших габаритных размеров.

Во-вторых, котел представляет собой трубу, которая просто врезается в систему трубной развязки путем резьбового соединения при помощи американок. В-третьих, электроды вставляются с одного из торцов устройства. Вход теплоносителя производится через боковой патрубок, а выход через свободный торец.

Размеры агрегата зависят от его мощности. К примеру, котел «Галан» однофазный имеет длину 30 см (диаметр 6 см), трехфазный – 40 см. Для небольшого частного дома подойдет первый вариант. Если дом достаточно большой, многоэтажный, то лучше установить трехфазный прибор.

Требования к теплоносителю

К сожалению, простая водопроводная вода не может быть использована в качестве теплоносителя в системе, где установлен электродный котел. Для того чтобы происходила ионизация теплоносителя, необходимо определенное в нем содержание солей.

Поэтому производители рекомендуют в отопительную систему частного дома заливать антифризы или добавлять в воду специальные ингибиторы. Компания «Галан» выпускает специальные растворы под названием «Поток», которые можно добавлять в воду или использовать их как теплоноситель.

Достоинства и недостатки

Как и любой электрический агрегат для отопления частного дома, электродный прибор имеет и свои положительные стороны, и отрицательные.

Плюсы

К положительным можно отнести высокий коэффициент полезного действия – 98% при небольших габаритах. При этом за счет ионизации теплоносителя происходит экономия потребляемой электроэнергии. Если сравнивать, к примеру, с ТЭНовыми отопительными котлами, то электродные потребляют электричества на 40% меньше.

Перепады напряжения – это естественное состояние электрических российских сетей в загородных поселках. Так вот энергосберегающие котлы отопления электродного типа на эти перепады не реагируют. К тому же нет необходимости согласовывать установку и подключение котла с котлонадзором.

Минусы

К отрицательным позициям использования электродного нагревателя можно отнести невозможность его применения в системе отопления, где установлены стальные трубы и чугунные радиаторы. В первом случае есть большая вероятность образования накипи на стенках.

Во втором – большой объем теплоносителя, который электродный котел может и не прогреть. Сюда же добавим заливку антифриза и ингибиторов, а также высокую стоимость электроэнергии.

Характеристики

Чтобы разобраться с характеристиками электродного котла, необходимо рассмотреть отечественные модели прибора «Галан». Компания сегодня предлагает четыре модификации:

• «Очаг»;
• «Стандарт»;
• «Гейзер»;
• «Вулкан».

Для частных домов

Модели «Очаг» и «Стандарт» — это для частных домов. Их мощность 2, 3, 5, 6 кВт. Соответственно с их помощью можно обогревать дома объемом: 80, 120, 180, 200 м³.

Работают эти приборы от сети переменного тока напряжением 220 вольт. Для подключения рекомендуется использовать кабель сечением 4-6 мм².

Для больших строений

«Гейзер» и «Вулкан» можно использовать для отопления больших зданий: жилых и нежилых. Мощность этих приборов: Гейзер – 9, 15 кВт, Вулкан – 25, 36, 50 кВт. Обе модели являются трехфазными аналогами.

Теплоноситель

Производитель категорически настаивает на том, чтобы в отоплении, где устанавливались эти модели, присутствовал антифриз «Аргус-Галан».

Незамерзающие жидкости типа «Тосол», «Арктика» для электродных котлов не предназначаются.

Контроль и управление

Все модели оснащены температурными датчиками и устройствами настройки температурного режима. Электронный блок управления устанавливается рядом с котлом, чаще на стене.

Спорные вопросы

Существует ошибочное мнение, что отопительные приборы электродного типа делятся на катодные и анодные. Все дело в том, что катод и анод могут присутствовать только при воздействии постоянного тока. В электродных котлах используется переменный ток.

Можно было бы назвать электродные агрегаты для отопления, работающие по однофазной схеме, катодными, потому что внутрь котла устанавливаются два трубчатых стержня. На один подается электрический ток, второй является нулевой фазой. При этом движение электрического тока (отрицательно заряженных частиц, то есть электродов) происходит от первого стержня ко второму.

Но более правильным было бы назвать котлы ионными. Все дело в принципе получения тепловой энергии. Об этом выше уже говорилось.

Полезные советы

Чем меньше объем теплоносителя в системе отопления частного дома, тем эффективнее работает котел электродного типа. Поэтому рекомендуется использовать для сооружения отопительной системы биметаллические или алюминиевые радиаторы и контурную разводку из полиэтиленовых труб.

Обратите внимание, что под электродный отопительный агрегат лучше всего создавать свое новое отопление. Врезать его в старое, где был использован другой вид отопительного прибора, не стоит.

Теплоизоляция и подключение

Специалисты рекомендуют провести теплоизоляцию всех контуров. Подключение лучше всего проводить отдельным кабелем от распределительного щитка с установкой отдельного автомата. В электрическую схему подключения нельзя устанавливать УЗО (устройство защитного отключения).

Обязательно производится заземление установки, как и в случае с другими моделями электрических отопительных агрегатов.

Повышение эффективности отопления

Если для отопления большого дома не хватает мощности одного котла, то можно установить в единую систему несколько приборов. Соединять их можно между собой параллельно или последовательно.

И последнее. Отопительные котлы этого типа устанавливаются только в закрытую систему, где вмонтирован циркуляционный насос. Последний обеспечивает дополнительное сопротивление теплоносителя, что сказывается на качестве образования тепла.

</index>

Похожие статьи

Постройка газогенераторного котла своими рукамиРейтинги производителей газовых котловОсобенности котлов КонордСтроение настенных котлов с закрытой камерой сгорания

• 25 Март 2016Paroc представляет новое премиальное решение PAROC eXtra plus
• 24 Март 2016Новые водонагреватели Bosch с сухим тэном
• 11 Март 2016БИТП от АДЛ — современный продукт для надежных тепловых систем
• 10 Март 2016Новые современные решения от Danfoss

Пеллетные котлы «Пиролиз Мастер» — обзор обновленной линейки и отзывыТОП-5 твердотопливных котлов отопленияТОП-5 комбинированных котлов отопления7 лучших моделей газовых котловКакой утеплитель не грызут мышиОсобенности утеплителя ТехноблокВалерий Залетин, генеральный директор ООО НПК «Мегадор», о перспективах развития российского климатического рынка и немного о себеГенеральный директор ООО «Эксперт Инжиниринг» (торговая марка ИНЕСИС) Т.Л. Саковцева отвечает на вопросы, интересующие читателей

• Калькулятор стоимости энергоносителя для отопления
• Калькулятор стоимости устройства системы отопления
• Расчет тепловой мощности котла
• Расчет стоимости ремонтных работ
• Задать вопрос эксперту

Общие характеристики электродных котлов

Принцип нагрева теплоносителя между двумя электродами за счет движения заряженных частиц обусловливает простейшую конструкцию этого вида нагревателей. Отрезок полой стальной трубы со вставленным в нее металлическим стержнем – вот и все основные элементы, из которых состоят экономичные электродные котлы отопления. С обеих сторон труба герметично закрыта, а по бокам приварены патрубки для присоединения трубопроводов системы отопления. Ко внутреннему металлическому стержню подключается фаза электрической сети, к корпусу аппарата – ноль. Теплогенераторы мощностью свыше 5 кВт изготавливаются с тремя стержнями для подключения трехфазной сети.

Электродные котлы Галан

Проходящий через электроды и воду переменный ток заставляет ионы солей кальция и магния, содержащихся в воде, менять направление своего движения 50 раз в секунду, в соответствии с частотой 50 Гц. Благодаря этому процесс электролиза становится неполноценным и вещество не переносится от одного электрода к другому, как при постоянном токе. Исходя из сказанного, можно подвести итоги:

• изделие имеет небольшие размеры, это очень удобно при монтаже;
• конструкция аппарата очень простая и не требует постоянного обслуживания;
• электродные котлы для отопления частного дома очень эффективны в работе (КПД 97—99%);
• как показывает практика, при работе с простой водопроводной водой очистку рабочих поверхностей надо производить 1 раз в 3—4 года;
• электроустановка очень надежна в работе, поскольку в ней просто нет деталей, которые могут сломаться или испортиться;
• доступная всем слоям населения стоимость.

Рекомендации по выбору теплогенератора электродного типа

Электродные отопительные установки

При выборе электрического источника тепла в частный дом можно воспользоваться таким советом: если при внимательном визуальном осмотре видно, что агрегат сделан добротно, то и работать он будет хорошо и надежно.

Обращайте внимание на качество изготовления изделия в целом: надежность креплений, отсутствие перекосов корпуса и контактов, целостность лакокрасочного покрытия, качество сварных швов. Что касается выбора из множества производителей, предлагающих вам электродный экономичный котел, то это не слишком важный вопрос, поскольку принцип действия для всех электродных аппаратов один и экономичность их абсолютно одинакова.

Другое дело, что перед покупкой понадобится выполнить подбор и расчет электродного котла по необходимой тепловой мощности. При этом за основу можно принять следующее утверждение:

Удельное количество теплоты, потребное на обогрев 1 м2 жилого помещения высотой до 3 м составляет 100 Вт с учетом всех запасов и погрешностей.

Зная общую площадь здания по наружному обмеру, вы легко можете рассчитать необходимую тепловую мощность. По ней следует выбрать электронагреватель из предлагаемого модельного ряда, приняв ближайший по мощности, только в большую сторону.

Сравнение электродного и тенового котла

Если вы планируете в ближайшее время расширять отапливаемую площадь, а следом и отопление частного дома, то можно приобретать электрокотел с двукратным запасом, это абсолютно не отразится на экономичности. Данный факт объясняется тем, что любой электродный отопитель всегда работает на полную мощность, температуру теплоносителя или воздуха в доме регулирует автоматика, которая включает и выключает электроустановку при необходимости. Более мощный агрегат будет меньше времени затрачивать на нагрев теплоносителя и после этого отключаться, в этом вся разница.

Дополнительные факторы

К подбору автоматики с исполнительным устройством надо отнестись очень внимательно. Дело в том, что комнатный регулятор температуры или контроллер управления климатом не может напрямую подавать напряжение на электронагреватель, поскольку в цепи протекает слишком большой ток. Для этого применяются устройства – посредники: реле, пускатели и так далее. При использовании электродных котлов для отопления совместно с электромагнитными пускателями или контакторами будьте готовы к громким щелчкам, раздающимся на весь дом при включениях агрегата. Чтобы этого избежать, лучше выбрать бесшумный блок управления на тиристорах.

Многие производители в техническом паспорте или руководстве по эксплуатации изделия дают рекомендации, в соответствии с которыми надо готовить теплоноситель для электродных котлов. Это очень важный момент, от содержания солей в теплоносителе зависит эффективность работы агрегата. Если их количество невелико, как в дистиллированной воде, то проводимость воды будет очень слабой, а электрическое сопротивление – высоким. Котел попросту не будет функционировать. И наоборот, если вода «пересолена», то процесс идет слишком бурно и возникает частичный перенос вещества, как при электролизе. В результате происходит ускоренный износ и уменьшение рабочей поверхности центрального электрода. На рисунке показан электрод, отработавший 2 года с водопроводной водой (справа) и соленой водой из скважины (слева).

Заключение

В действительности электродные генераторы тепла очень надежны, притом, что имеют низкую стоимость. Но следует учитывать, что в силовой цепи электрокотла часто возникает большой ток, надо применять провода и кабели соответствующего сечения, это вопрос вашей безопасности. Поэтому для монтажа и подключения оборудования стоит привлечь специалиста – электрика.

Используемые источники:

• https://gradusplus.com/kotly/elektricheskie/elektrodnye-kotly-dlya-otopleniya-chastnogo-doma/
• https://otivent.com/elektricheskij-kotel-dlya-otopleniya-doma
• https://x-teplo.ru/otoplenie/kotly/elektrodnyj.html
• https://cotlix.com/elektrodnyj-kotel-dlya-otopleniya
