Коллектор водоснабжения: что это, как правильно выбрать и установить?

Коллекторы – изобретение далеко не новое, однако для многих остается чем-то непонятным и сложным. Устройство призвано упростить систему водопровода, сделать грамотный монтаж труб и при этом обеспечить надежную защиту от протекания. Как разобраться с ассортиментом сантехнических устройств и можно ли установить распределяющую гребенку самостоятельно?

Что такое коллектор?

Устанавливая водопровод с нуля или меняя старый, необходимо продумать расположение всех потребителей: унитаза, умывальника, стиральной машины.

В обычной квартире сантехприборов количество варьируется от четырех до десятка. Опытные сантехники рекомендуют своим заказчикам устанавливать коллектор для воды.

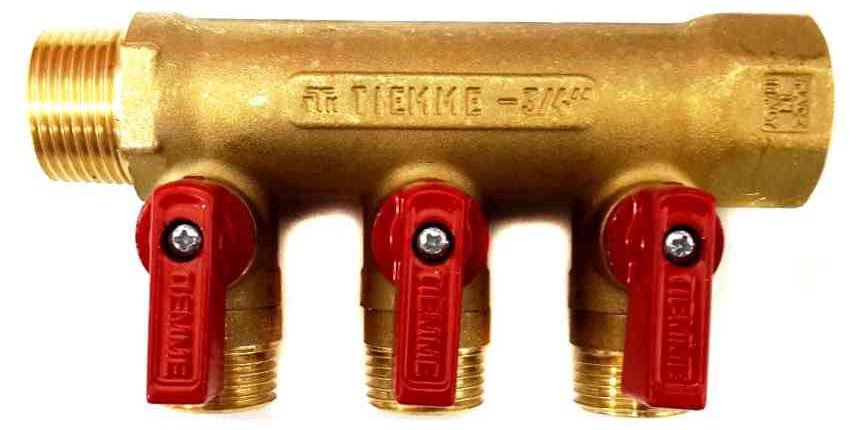

Коллектор воды – это своеобразный распределитель, который является важным сантехническим элементом системы холодного и горячего водоснабжения, отопления. Его устанавливают на центральный стояк и скрывают в сантехническом шкафу. Доступ к распределительной гребенке не должен закрываться мебелью или зашиваться наглухо в стену. Однако профессиональные ремонтники придадут инженерному узлу эстетичный внешний вид.

Устройство коллектора и принцип действия

Непосредственная функция коллектора в системе водоснабжения — распределение одного водяного потока на несколько одинаковых по давлению потоков.

В продаже есть гребенки с двумя, тремя и четырьмя выходами. При необходимости  большего количества ответвлений, распределители соединяются между собой. Таким образом собирается коллектор водоснабжения на необходимое количество отводов.

Коллектор подключается непосредственно к стояку. На двух противоположных сторонах устройства предусмотрено резьбовое соединение (с одной стороны внутренняя резьба, с другой — наружная) для подключения к магистрали и соединения гребёнок между собой.

На свободный конец коллектора устанавливается заглушка или дополнительный сантехнический прибор, например, мембранный гаситель гидроударов.

Диаметр вводного отверстия на 20-40% больше, чем выходных. Например, на стандартном коллекторе, для монтажа водопровода в квартире, диаметр вводного отверстия —  3/4 дюйма, выходных — 1/2 дюйма.

На выходных отверстиях могут быть установлены как шаровые краны, так и вентиля, позволяющие не только открывать и закрывать водяной поток, но и регулировать мощность потока на этом участке.

Для чего нужен коллектор?

Система водопровода с разделителем и отдельным подводом трубы к каждому потребителю обойдется дороже, чем классическая разводка. Стоит ли переплачивать за коллектор на воду и отопление?

• Устройство используется для регулировки давления воды в квартире. В стандартной разводке нередко снижается напор в открытом кране, если кто-то откроет другой кран или смоет унитаз. Это грозит не только дискомфортом, но и ожогами из-за слишком горячей воды, которая вдруг начинает литься. Продуманный диаметр коллектора позволяет избавиться от проблемы с давлением. Сколько бы не было открыто кранов в квартире, напор воды остается неизменным.
• На каждом выходном отверстии предусмотрены краны, которые позволяют регулировать подачу воды по ветке. Если ведется ремонт смесителя, не обязательно полностью отключать подачу холодной и горячей воды из стояков. Достаточно переклыть только определенную ветку.
• Отсутствие стыков и тройников, вмонтированных в стену, сводит к минимуму риск возникновения протечек. Если кран или фитинг выходит из строя, его легко заменить, разобрав коллекторную систему в шкафчике. Облицовка в санузле не пострадает.
• При необходимости дополнить систему водоснабжения еще одним потребителем, не придется переделывать всю разводку. Подключение обойдется недорого и не потребует больших временных затрат.

При коллекторном монтаже водопровода возрастает его стоимость. Количество трубы к коллектору, будь то, металлическая, металлопластовая, полипропиленовая или из сшитого полипропилена,  по сравнению в тройниковой разводкой, увеличивается в 8-10 раз. Однако современные трубы, особенно металлопластиковые и полипропиленовые, стоят не очень дорого, поэтому такая система доступна большинству жителей.

Классификация коллекторов

Разделительные гребенки для водоснабжения отличаются и своей конструкцией, и материалами. Перед тем, как выбрать коллектор, изучите весь ассортимент, представленный на рынке.

Разделители производятся из разных материалов:

• Нержавеющая сталь обладает устойчивостью к коррозии, огню и высокой температуре. Вес коллектора из нержавейки небольшой, что позволяет легко закрепить его к стене. Это абсолютно безвредный материал, который придает изделию привлекательный внешний вид.
• Латунь – невероятно прочный металл, который не боится коррозии, высокой температуры. Гребенки из латуни отличаются высокой ценой, однако гарантируют максимальную прочность.
• Разделители из полипропилена не боятся ржавчины, отличаются небольшим весом.

Коллектор из полипропилена.

Некоторые мастера могут сделать коллектор своими руками из полипропиленовых труб, ни чем не уступающий по качеству фабричной продукции.

Коллекторы отличаются способами крепления труб. В зависимости от материала используемых труб подбирается модель гребёнки.

Разделительные гребенки отличаются количеством отводов. Минимум – 2 выхода, максимум – 6. Отводы, которые на данный момент не используются, можно закрывать заглушками. Если необходимо сделать больше 6 выходов, несколько коллекторов соединяются между собой.

Товары на рынке

В каталогах аксессуаров для коллекторной водопроводной системы предусмотрено большое разнообразие не только гребенок, но и их комплектующих.

• Разделители без кранов стоят гораздо дешевле. Они позволяют собрать такое устройство, которое будет максимально подходить к объекту. Такой вариант предпочтителен, так как позволяет легко заменить только вышедший из строя кран. В то время как цельная конструкция потребует полной замены.
• Устройства с запорной арматурой значительно упрощают монтаж коллектора водоснабжения. Они  упрощают сборку узла — нет необходимости в установке кранов.
• Принадлежности позволяют адаптировать систему в соответствии с пожеланиями: вентили, насосные группы, заглушки, клапаны, кронштейны, муфты, оконечники, сервоприводы, штуцеры.
• Отдельно продаются коллекторные шкафы, которые монтируются в стену и обеспечивают эстетичный внешний вид, а также доступ к инженерному узлу.

Как установить?

Перед тем, как установить водораспределительный узел для холодного и горячего водоснабжения, дайте точный ответ на следующие вопросы и предусмотрите следующие моменты:

• Сколько потребителей воды на объекте? Количество отводов коллектора должно совпадать или быть чуть больше, чем потребителей. Лишние отводы закрываются заглушками.
• Какой тип труб будет использоваться для монтажа водопровода? Необходимо приобрести устройства предназначенные, именно, для труб из выбранного материала.
• Заранее прикиньте положение всех инженерных элементов в пространстве сантехшкафа (можно сделать разметку на стене). Учтите что, перед распределительной гребенкой устанавливаются счетчик и фильтр для воды. Удобное расположение всех приборов облегчает проведение профилактических и ремонтных работ.
• Приобретите надёжное крепление — плохо закреплённый распределительный узел может привести к разгерметизации соединений и повреждению трубопровода.
• Перед монтажом убедитесь, что под рукой есть все необходимые расходники: уплотнительный материал, прокладки, переходники.

Монтаж водораспределительного узла происходит в следующей последовательности:

1. Установите вводную запорную арматуру на стояк водоснабжения.
2. Установите счетчик, фильтр и обратный клапан.
3. Подключите коллектор и надежно зафиксируйте его на стене
4. Смонтируйте водопровод к каждому потребителю. Зафиксируйте трубы при помощи креплений.

Такой алгоритм работы позволит избежать ошибок. Независимо от того, нужен коллектор для водоснабжения или отопления, его монтаж одинаков. Такая разводка требует больше времени, мастерства и денежных затрат, однако окупается быстро и обеспечивает комфорт в дальнейшем использовании. Коллекторы уместны не только в коттеджах и больших домах, но и в квартирах.

Коттедж, в котором отсутствует водоснабжение, назвать современным и комфортным для проживания сложно. Ходить с ведром до колодца или колонки – сегодня это что-то из сказок или старых бабушкиных историй. Водопровод в частном доме должен быть обязательно. И сделать его вполне можно своими руками, организовав подачу воды из той же скважины. Еще проще ситуация, когда есть возможность произвести подключение к поселковой централизованной сети. В этом случае достаточно смонтировать лишь внутридомовую часть водопроводной системы.

Содержание

Системы водоснабжения

Водоснабжение загородных домов бывает:

• централизованным;
• децентрализованным.

В первом варианте источником воды служит общая на весь поселок водопроводная сеть. Для подключения к ней частного дома необходимо обратиться в ресурсоснабжающую организацию и получить ТУ на подсоединение. Последующую врезку в централизованный трубопровод будут осуществлять монтажники этой компании, а разводку водопровода по жилому строению можно выполнить уже самостоятельно.

Варианты водоснабжения дома

При втором варианте вода в дом поступает из колодца, скважины или реки. Если такой водозабор делается на своем придомовом участке для себя, то получать разрешения и согласовывать что-либо с госорганами не потребуются. Однако все вопросы качества и соответствия поступающей в коттедж живительной влаги здесь ложатся на плечи собственника жилища.

Система водопровода в частном доме

Состоит водопроводная система частного дома из наружной и внутренней части. Первая включает в себя уличный водопровод от водозабора или поселковой сети и непосредственно колодец либо скважину с насосом (если это децентрализованный автономный вариант). В состав второй входят расположенные в доме трубопроводы ХВС и ГВС, а также фильтры, насосы, арматура и краны.

Внешняя часть водопровода частного дома

Как разработать схему водопровода

Чтобы все в итоге получилось правильно, перед монтажом водопровода необходимо тщательно проработать схему его укладки на улице и разводки в коттедже. Если данный проект будет сделан грамотно, то это позволит избежать множества проблем при монтажных работах и последующей эксплуатации собранной системы подачи воды.

Схема водоснабжения частного дома

При разработке подобной схемы водопровода просчитывается:

• количество точек водоподачи в доме;
• необходимость и число коллекторов;
• мощность насосов и емкость водонагревателя;
• размеры труб;
• характеристики запорной арматуры.

Плюс выбирается вариант разводки труб (коллекторная либо последовательная) и места размещения всех элементов водопровода в частном доме. Ту же электропроводку в квартире или систему вентиляции смонтировать на первый взгляд легче. Однако свои нюансы есть и там, и там. И при малейших ошибках проблем во всех случаях будет немало.

Особенности подбора труб

Трубы для домашнего водопровода можно взять пластиковые, стальные, медные либо металлопластиковые. Дороже всего обойдется медь. Зато трубопроводы из нее не подвержены коррозии и деформации при нагреве (охлаждении), а также им не страшны примеси в воде и гидроудары.

Проще всего монтировать пластиковые варианты, однако высокие и низкие температуры им категорически противопоказаны. Пластик рекомендуется выбирать для укладки внутри дома, а для улицы подбирать сталь. Стальные трубы сложнее соединять (нужна сварка). Но они более надежны, хотя и подвержены ржавлению.

Внутренний диаметр труб подбирается исходя из расчетного объема потребления воды сантехническими приборами, подключенными к конкретному участку водопровода. При этом трубное изделие при сечении внутри 25 мм способно пропустить около 30 л/мин, а при 32 мм – порядка 50 л/мин. Обычно эти два размера чаще всего и выбирают для монтажа внутридомовой водопроводной системы. Если взять трубы меньшего диаметра, то они будут шуметь, так как для повышения их пропускной способности придется повышать давление воды.

Виды труб для водоснабжения

Чтобы провести своими руками наружный участок водопровода, обычно берутся из трубы с теплоизоляцией сечением в 32 мм. Этот трубопровод будет лежать в земле, поэтому его утеплению надо уделить особое внимание. Он не должен перемерзнуть по зиме.

Рекомендации по монтажу системы

Монтируется водопровод в коттедже в семь шагов:

1. Разметка разводки труб, а также мест установки оборудования и сантехники.
2. Проделывание отверстий в стенах под прокладываемые трубопроводы.
3. Соединение труб с помощью фитингов или сваркой.
4. Подсоединение запорной арматуры.
5. Установка водонагревателя (бойлера) и насосов с подключением их к собранному водопроводу.
6. Инсталляция сантехники.
7. Пуск воды и проверка на протечки.

Между стеной и трубой рекомендуется оставлять около 15–20 мм пустого пространства. Это упростит потом при необходимости ремонт водопровода. Также на каждую ветку от стояка до сантехники следует ставить свой запорный кран. Так при аварийной ситуации не придется выключать всю воду в частном доме, оставляя домочадцев совсем без нее на несколько часов или даже пару дней.

Подключение насосной станции

Насос или насосная станция устанавливаются в кессоне над скважиной, подвале либо подсобной пристройке рядом с колодцем. Это оборудование чувствительно к сильным морозам, поэтому должно находиться в утепленном, а еще лучше в обогреваемом месте.

Однако для реле давления и иной автоматики все равно потребуется какое-то утепленное пространство в скважном оголовке или помещении в доме, чтобы они работали правильным образом.

Принципиальная схема подключения насосной станции

Гидроаккумулятор

Чтобы давление в автономной водопроводной системе коттеджа всегда было постоянным, в комплект с насосом ставится гидроаккумулятор. Он не только позволяет контролировать напор в кранах, но и уменьшает износ насосного оборудования. Последнее реже включается. Это происходит только для наполнения гидроаккумуляторного бака, а не каждый раз при открытии вентиля смесителя на кухне.

Если гидроаккумулятор ставить не хочется, то можно обойтись обычным накопителем в 0,5–1 кубометр, установленным на чердаке. Такая схема позволяет обойтись без сложной и дорогой техники. При этом напор в кранах остается достаточно стабильным и постоянным.

Схема подключения гидроаккумулятора

Очистка воды

Если вода по качеству оставляет желать лучшего, то придется водопровод дополнять системой водоочистки. Как минимум нужен фильтр грубой очистки. Он удалит из водного потока песчинки и других крупных взвешенных частиц.

Дополнительные фильтры устанавливаются после проведения анализа воды на химический состав имеющихся в ней примесей. При высоком содержании железа или кальция нужны будут одни очистные устройства, а при повышенной жесткости – иные.

Схема очистки воды в частном доме

Как не нарушить закон

Чтобы подключиться к централизованному водопроводу, придется подготовить целый ворох документом и получить техусловия на подсоединение. Без этих бумажек самовольно врезаться в трубу нельзя. Это будет рано или поздно выявлено и последуют немалые штрафы за самоуправство и потребленную воду. Здесь все вопросы подключения следует решать исключительно через контролирующую данный водоканал организацию.

Виды источников воды для частного дома

С колодцем и скважиной ситуация кардинально иная. Собирать бумаги с разрешениями здесь не требуется. Такой водозабор организовать у себя на участке можно в любой момент. Причем для копки колодца даже не обязательно приглашать специалистов. Если точно известно на какой глубине залегает вода, то докопаться до нее своими руками при наличии навыков обращения с лопатой и соблюдением нехитрых правил не составит труда.

Схема подключения водоснабжения частного дома артезианской водой

Единственное ограничение по скважине – это если она делается глубокой артезианской. В этом случае без разрешений никак. Подобный забор воды требует согласования с госорганами. Это разводка канализации в частном доме может быть выполнена как угодно без контроля со стороны властей. С артезианской скважиной так не выйдет.

Заключение

С монтажом водопровода в своем доме в состоянии справиться практически любой его хозяин. Проблемы могут возникнуть разве что с подключением к водопроводной централи поселка, расположенной на улице. Здесь требуются разрешения, придется походить по инстанциям. В остальном, с разводкой труб по коттеджу и бурением скважины, особых сложностей возникнуть не должно.

Смотрите также видео, как избежать ошибок при разводке водопровода в доме:

Читайте про другие наши материалы:

Прокладка трубопровода для водоснабжения — задача не менее значимая, чем выбор и подключение насосного оборудования, обустройство источника воды. Неправильно проведенная разводка водопровода в частном доме может привести к скачкам давления, нарушению работы системы.

Чтобы избежать проблем, нужно тщательно изучить все тонкости выполнения работ. Мы поможем вам, представив полноценную информацию для изучения специфики устройства систем и правил сборки. Предложенные к рассмотрению сведения опираются на нормативные требования.

Представленное нами к ознакомлению подробное описание схем, вариантов и нюансов разводки контура водоснабжения дополнено наглядными иллюстрациями и видеоматериалами.

Схемы разводки водопровода

Разводка водопровода может проводиться двумя способами — с последовательным и параллельным подключением. Выбор схемы водоснабжения зависит от количества проживающих, периодического или постоянного пребывания в доме или от интенсивности использования водопроводной воды.

Существует также и смешанный тип разводки, при котором смесители подключают к водопроводной системе через коллектор, а остальные сантехнические точки и бытовые приборы присоединяют методом последовательного подключения.

Галерея изображенийРазводка водопровода в частном доме по схемам не отличается от квартирных вариантов. Разница в применении технических устройств, необходимых для функционала водопроводаПри подключении к независимым источникам, скважине или колодцу, в систему включают фильтры грубой и тонкой очисткиДля поставки воды к точкам водоразбора сооружают как тройниковую, так и коллекторную системуПри желании организовать автоматизированную систему водоснабжения схему дополняют гидробаком и реле давления. Для зимней эксплуатации оборудование располагают в отапливаемом помещенииДля подготовки горячей воды устанавливается проточный или накопительный водонагревательНередко для обеспечения нормального давления в каждой точке водоразбора систему дополняют повысительным оборудованием, например насосной станциейПовысительное оборудование требуется для нормальной работы водопровода, если между точками водоразбора и забора воды большое расстояние или система слишком разветвленаОсновным условием для организации водопровода в частном доме является наличие канализации, без которой сооружение водоснабжения невозможноВариант водоснабжения в частном домеСистема для грубой и тонкой фильтрацииКоллекторный вариант водоснабженияГидроаккумулятор в водопроводеПодключение водопроводных труб к нагревателюНасосная станция для повышения давления в системеРешение для разветвленной и длинной схемыУсловие для устройства водопровода в частном доме

Схема #1. Последовательное (тройниковое) подключение

Представляет собой поочередное подведение труб от стояка или водонагревателя к сантехническим устройствам. Сначала отводят общие трубы, а затем с помощью тройников ведут ветки к местам потребления.

Такой способ соединения более экономичный, для его выполнения требуется меньшее количество труб, фитингов, он простой в монтаже. Разводка труб при тройниковой системе более компактна, ее легче спрятать под отделочными материалами.

При последовательной схеме подключения трубопровода с горячей водой дискомфорт особенно ощутим — температура воды резко меняется, если водопроводом пользуются сразу несколько человек

Но последовательное подключение больше подойдет для муниципальных квартир, для домов с периодическим проживанием или с малым количеством жильцов. Оно не может обеспечить равномерное давление в системе при ее одновременном использовании несколькими пользователями — в самой удаленной точке напор воды будет резко изменяться.

Кроме того, при необходимости проведения ремонта или подключения сантехнического прибора придется отключать весь дом от водоснабжения. Поэтому для частных домов с высоким потреблением воды и постоянным проживанием лучше выбирать схему с параллельной разводкой водопровода.

Галерея изображенийСборку водопровода внутри частного дома производят по коллекторной или тройниковой схеме. Тройниковый вариант привычней и проще в устройствеВ тройниковой схеме трубы соединяются с помощью тройниковых и угловых фитингов, приборы подключаются последовательно, вода течет по периметральному контуру от одной точки водоразбора к другойВ тройниковом водопроводе невозможно достижение равных значений напора во всех точках водоразбора. В случае поставки ГВС разница будет еще и в температуреОдним из способов устранения недостатков в работе тройниковой системы считают сооружение водопровода по кольцевой схеме. Вода в этом случае подается в кран с обеих сторонПринцип тройниковой сборки водопроводаОсобенности соединения трубМинус тройниковой разводки трубСпособ решения проблем с напором

Схема #2. Параллельное (коллекторное) подключение

Параллельное подключение основывается на подведении отдельных труб от главного коллектора к точкам водозабора. Для холодной и горячей магистрали устанавливают свои коллекторные узлы.

Такой способ требует прокладывания большого количества труб и соответственно создает трудности при их маскировке. Но зато каждая точка водоразбора будет иметь стабильный напор воды, а при одновременном использовании нескольких сантехнических приборов изменения напора воды будут незначительными.

Галерея изображенийУстройство водопровода по коллекторной схеме позволяет выровнять давление во всех точках системы водоснабженияСогласно специфике устройства коллекторной системы все сантехнические приборы подключаются параллельноК минусам коллекторной разводки относят увеличенный расход труб, сложность системы и практически обязательное использование повысительного насосаПри устройстве коллекторной схемы во всех точках водоразбора давление будет равным или незначительно отличаться. Пользоваться можно одновременно двумя и более кранами без ощущения падения напораПреимущества коллекторной разводкиПринцип сооружения коллекторной схемыНедостатки коллекторного решенияРавное во всех точках давление

Коллектор — это устройство с одним вводом для воды и несколькими выводами, количество которых зависит от числа сантехнических узлов, бытовой техники, использующей для работы водопроводную воду.

Коллектор для холодной воды монтируют ближе к вводу трубы в дом, а для горячей — на выходе ее из водонагревателя. Перед коллектором устанавливают очистной фильтр и регулирующий давление редуктор.

Каждый вывод из коллектора снабжается запорным вентилем, который позволяет отключить конкретную точку водозабора, при этом другие выводы будут работать в штатном режиме. Кроме того, каждый из них их можно оборудовать регулятором, чтобы поддерживать определенное давление для отдельных приборов

Разделение по принципу подачи воды

Установка системы ГВС и ХВС может проводиться двумя способами:

• С «глухой» разводкой. Труба подачи воды в последнюю водозаборную точку заканчивается тупиком. Такая схема более выгодна для экономии пространства и с экономической точки зрения, но может создавать неудобства при эксплуатации водопровода. Вода в последний узел будет поступать с задержкой, и только после того, как дойдет до заглушки, она начнет поступать в кран.
• С замкнутой циркуляционной разводкой. При этом способе вода постоянно движется по кругу, имеет одинаковую температуру в каждой точке системы и поступает к пользователю сразу после открытия крана. Особенность этого метода разводки целесообразно использовать именно для системы горячего водопровода — в ней важно не допускать резких скачков температуры.

Чтобы излишне не усложнять водопроводную разводку в доме, рациональнее использовать комбинированный вариант. Холодную систему водоснабжения выполняют с помощью глухой разводки, горячую — с помощью циркуляционной.

На простой схеме сразу видны различия разных схем водоснабжения: 1 — стандартная, «глухая»; 2 — с принудительной циркуляцией; 3 — «глухая» с использованием коллектора

Как самостоятельно составить проект?

Чтобы правильно спланировать водопроводную систему, необходимо сначала составить план дома, расставив в нем все сантехнические устройства, технику, которая будет подключаться к водопроводу.

Все размеры указывают в едином масштабе, согласно реальным замерам помещений. Чем точнее будет составлен план, тем точнее можно будет определить необходимое количество материалов и комплектующих.

Схема водопровода должна как можно более точно отражать все точки водозабора, протяженность и расположение труб для транспортировки воды, и даже канализации, так как эти коммуникации часто ведутся рядом. Учитывается также количество фильтров, объем бойлера, параметры насосного оборудования.

Схему разводки необходимо максимально упростить, стараясь избегать пересечения труб. Водопроводные трубы располагают ближе к канализационным, чтобы скрыть их общим коробом. При размещении труб под полом вывод тройников располагают ровно вверх

Проектом должны быть учтены требования строительных нормативов, а также правила водоснабжения и водоотведения, утвержденные и действующие в стране.

Установка узлов системы водоснабжения

Типичная схема разводки водопроводной системы со скважиной или колодцем может применяться для последовательной проводки трубопровода.

Она состоит из таких узлов:

• Насосное оборудование. Для глубокого колодца более 8-ми метров или скважины подойдет только погружной насос. Для неглубоких источников можно использовать насосные станции в сборке или поверхностные насосы.
• Переходной ниппель. Нужен для соединения со следующими элементами системы, которые в большинстве случаев имеют отличный от выхода из насоса диаметр.
• Обратный клапан. Предотвращает вытекание воды из системы в момент простаивания насоса, падения напора воды.
• Труба. Применяются трубы из полипропилена, стали, металлопластика или других материалов. Выбор зависит от разводки (наружной или внутренней, скрытой или открытой), цены самого материала, простоты монтажа. Трубопровод, подводящий воду в дом, снабжается теплоизоляционным слоем.
• Водоразборная арматура. Используется для соединения труб, перекрытия подачи воды, монтажа трубопровода под углом и т. д. К ней можно отнести: фитинги, краны, водорозетки, тройники и т. д.
• Группа фильтров. Предназначена для защиты оборудования от попадания твердых и абразивных частиц, снизит содержание железа в воде и смягчит ее.
• Бак гидроаккумулятора. Требуется для создания и поддержания стабильного напора воды, предотвращения частого срабатывания насоса.
• Группа безопасности. Необходима для контроля давления в системе — реле давления, манометр и реле сухого хода. Приборы автоматического регулирования помогают поддерживать стабильный напор в системе и продлевать срок эксплуатации оборудования.

Все элементы системы подключаются в определенной последовательности. Подробнее очередность можно рассмотреть на схеме. Далее установку системы описано на примере коллекторной разводки, как более сложной.

Простая схема системы водоснабжения дает возможность представить, как должна выполняться разводка от источника до крайней точки потребления (+)

Коллекторный узел в частном доме устанавливается в специальных помещениях — бойлерных или котельных — специально отведенных комнатах жилого дома, в подвальных и полуподвальных помещениях.

В этажных домах коллекторы устанавливаются на каждом этаже. В небольших домах систему можно разместить за смывным бачком в туалете или спрятать в специальном шкафу. Чтобы сэкономить водопроводные трубы, коллектор располагают поближе к большему количеству сантехнических приборов, на примерно одинаковом расстоянии от них.

Монтаж коллекторного узла, если следовать по направлению воды, проводят в такой очередности:

1. На участке соединения коллектора с основной трубой подачи воды устанавливают запорный кран для отключения в случае необходимости всей системы.
2. Далее монтируют осадочный фильтр, который задерживает крупные механические взвеси, способные привести к поломке оборудования.
3. Затем проводят установку еще одного фильтра, который будет изымать из воды более мелкие включения (в зависимости от модели — частицы от 10 до 150 микрон).
4. Следующий в схеме установки — обратный клапан. Он перекрывает обратный ток воды при падении давления.

После установки вышеперечисленного оборудования к трубе подачи воды подключают коллектор с таким количеством выводов, которое соответствует числу точек водопотребления в доме. Если в доме еще не все сантехнические приборы подключены, то на невостребованные выводы коллекторного узла ставятся заглушки.

Монтаж водопроводных веток горячей и холодной водопроводной системы одинаков при центральном водоснабжении. Немного иначе проходит установка в доме: один из отводов холодной воды коллектора подключают к водонагревателю, откуда горячую воду направляют на отдельный коллекторный узел

Способы прокладки – скрытая и открытая система

Трубы в системе водоснабжения могут прокладываться закрытым и открытым способом. Выбор одного из способов не влияет ни на качество соединений, ни на функциональность всей системы и зависит только от личных предпочтений.

Казалось бы, определиться несложно и закрытый способ является предпочтительней как более эстетичный и позволяющий сэкономить до 10 см полезного пространства. Почему же до сих пор при монтаже системы водоснабжения используется открытый трубопровод? Попробуем дать ответ.

Галерея изображенийМеталлопластик — лидер в устройстве систем водоснабжения, используются в организации контуров ГВС и ХВС. Устойчивые к коррозии, внутри не откладывается осадок на стенках, не нуждаются в окрашиванииНеармированные варианты труб ПП применяются в прокладки линий ХВС, армированные используются в устройстве ГВС. Водопроводы собираются с использованием фитинговПо прежнему в организации систем водоснабжения используют стальные водогазопроводные трубы. Стальные водопроводы соединяют сваркой, к недостаткам относят склонность к ржавлению, необходимость внешнего окрашиванияПреимуществами гибкости, устойчивости к температурам и агрессивным средам обладают трубы из меди и нержавейки. Соединяются пайкой и опрессовкой, служат около 50 лет, но стоят дорогоВодопровод из металлопластиковых трубСистема водоснабжения из полипропиленаУстройство водоснабжения трубами ВГПВодопроводы из меди и нержавейки

Скрытая разводка позволяет прятать трубы и не портить эстетическое восприятие интерьера дома или квартиры. Скрытый способ применяют при сборке водопровода из ПП труб. Прячут контур за декоративной стеной, например, из гипсокартона, или штробят стены и заводят трубы в образовавшиеся ниши, заделывая облицовочным материалом или штукатуркой по сетке.

Трубопровод не должен плотно примыкать к поверхностям — всегда оставляют небольшой зазор для возможного ремонта. При монтаже трубопровода в монолит рекомендуется помещать их в кожухе, вкладывая трубу в трубу.

Недостаток метода проявляется тогда, когда возникает необходимость в ремонте или замене скрытых элементов системы — штукатурку или облицовку плиткой приходится вскрывать, а затем заново декорировать.

Кроме того, в случае повреждения и протечек проблема может обнаружиться не сразу и привести сначала к потере эксплуатационных технических характеристик конструкций, затем к затоплению помещений.

Лучше приступать к монтажу системы водоснабжения с заранее составленной схемой — иначе погрешности в расчетах или сборке приведут к тому, что придется штробить новые канавки и заново монтировать трубы

Чтобы избежать таких сложностей, при монтаже разводки прячут только цельные участки трубы, размещая стыковочную арматуру на открытых участках. В местах монтажа запорной арматуры делают незаметные дверки. Это дает доступ при обслуживании к соединениям труб, которые являются наиболее слабыми звеньями системы.

Нужно отметить и то, что трубы не из всех материалов можно прятать под слоем штукатурки — для этого подойдут только изделия из полипропилена, металлопластика или меди.

Прокладку труб открытым способом проводят после завершения отделки. Способ предполагает ничем не прикрытую прокладку труб и элементов водопровода. Выглядит некрасиво, уменьшает полезную площадь помещения, но при этом такой способ очень удобен при обслуживании, ремонте и демонтаже элементов.

Перепланировка и перестановка сантехники в доме при таком устройстве водопроводной разводки также не вызовет трудностей.

Открытая разводка дает возможность быстро обнаружить место протечки и устранить причину поломки или повреждения элементов системы

Общие советы по монтажу

Перед монтажом трубопровода необходимо установить все крепления, закончить сварочные работы. Трубы, которые перед прокладкой хранились или перевозились при минусовой температуре, выдерживают не меньше суток при температуре выше 10°C. Прежде чем начинать установку необходимо их выровнять и в дальнейшем не допускать прогибов.

Трубы к стенам и опорам крепят хомутами или крюками. Расстояние от крепежа до резьбовых соединений должно быть больше 5 см

Для водопроводных стояков используют трубы с наружным диаметром не менее 20-ти мм, для этажной разводки — с диаметром 16 мм и 14 мм. Лучше использовать как можно меньше разборных соединений. Нужно чтобы все соединительные элементы отвечали типу (серии) труб и также как арматура и ревизия, находились в доступных местах.

Горизонтальные участки водопровода должны иметь уклон в сторону водоспускной арматуры для возможности слива воды, подъем делают в сторону устройства, через который будет выходить воздух при заполнении системы водой. При монтаже вертикальных конструкций не допускают их наклона больше чем 2 мм на каждый метр.

Осуществляя вертикальную установку трубопровода, трубы ГВС размещают справа от труб ХВС. При горизонтальной разводке холодный водопровод размещают снизу под горячим во избежание образования конденсата.

Закрывают каналы или проводят замоноличивание трубопровода только после пробного запуска системы и проверки ее на работоспособность, наличие протечек и повреждений

При эксплуатации водопровода с горячим водоснабжением происходит такое явление, как тепловое расширение, которое особенно характерно для изделий из полипропилена. При этом трубы могут удлиняться, это приводит к повреждениям и протечкам.

Правильное расположение креплений и самокомпенсация таких участков трубопровода, как изгибы, повороты, прокладки «змейкой» препятствуют деформации.

Выводы и полезное видео по теме

Ролик #1. Разводка системы ХВС и ГВС в двухэтажном доме:

Ролик #2. Особенности монтажа ГВС и ХВС в доме:

Ролик #3. Как компактно смонтировать коллекторный узел:

Провести монтаж разводки в собственном доме можно самостоятельно, но чтобы избежать неприятных последствий от непрофессионально выполненных работ, лучше попросить специалиста помочь спроектировать систему.Советы профессионала помогут избежать ошибок, лишних трат и переделок.

У вас появились вопросы в процессе ознакомления с материалом? Хотите поделиться личным опытом или сообщить интересные сведения по теме? Комментируйте, пожалуйста, в расположенном под текстом статьи блоке.

Система водоснабжения – это сложная конструкция, которая состоит из нескольких разнообразных компонентов. Для того чтобы она надежно и качественно работала, необходимо подобрать соответствующий коллектор для водоснабжения. Данное приспособление позволяет устранить массу проблем, которые часто возникают при подаче виды нескольким потребителям. Прежде чем установить такое устройство в доме, необходимо обратить внимание на его функции, виды, плюсы и минусы.

Что такое и для чего нужен коллектор водоснабжения

Коллектор водоснабжения – это приспособление, которое разделяет один значительный поток воды на несколько меньших. Для обеспечения при этом достаточного напора в устройстве радиус входа примерно на 20-40% больше, чем выхода.

Распределительный коллектор водоснабжения – это полая цилиндрическая конструкция, которая используется для корректного и одинакового распределения жидкости между различными потребителями. Данное устройство используется при параллельном разветвлении труб. Приспособление позволяет нормализовать давление, тем самым предотвращая возникновение гидроударов.

Считается, что коллекторная система намного более эффективна, нежели классическая, состоящая из стояков и тройников. Несмотря на это, стоимость такой конструкции намного выше. Именно поэтому, прежде чем отдавать предпочтение тому или иному варианту, необходимо разобраться во всех особенностях работы коллектора и правилах его монтажа.

Устройство распределительного коллектора и принцип работы

Основной функцией коллектора является распределение одного значительного потока воды на несколько небольших. Для этого в продаже можно найти устройства, имеющие от 2 до 4 выходов. Для того чтобы организовать значительное количество веток, нужно соединить между собой несколько подобных гребенок.

Для подсоединения коллектора нужно его сцепить непосредственно со стояком системы водоснабжения дома. Для этого с двух сторон устройства имеют специальные резьбовые соединения. Они могут иметь внутреннюю и внешнюю резьбу.

На незанятый конец коллектора, как правило, устанавливает заглушка. Также к этому месту можно подсоединить какой-либо сантехнический прибор. Чаще всего это касается гасителя гидроударов, оснащенного мембранным устройством.

Выходы могут быть организованы следующими способами:

• с использованием вентилей;
• с применением шаровых кранов.

Вентили позволяют не только руководить потоками жидкости. К их функциям можно отнести регулировку напора на конкретном отделении системы водоснабжения.

Виды и типы коллекторов водоснабжения

Коллекторы могут отличаться между собой как своей конструкцией, так и материалами, из которых они произведены. Именно поэтому при выборе данных устройств необходимо быть максимально внимательным и осторожным.

Важно приобрести именно такой коллектор водоснабжения, который будет по своей функциональности и технических характеристикам максимально полно удовлетворять потребности потребителей воды.

При производстве коллектора водоснабжения могут использоваться следующие материалы:

1. Нержавеющая сталь. К ее основным преимуществам можно отнести устойчивость к коррозии. К тому же такой металл выдерживает высокие температуры и контакт с огнем. По своим габаритным размерам гребенки, выполненные из нержавеющей стали, довольно небольшие. Именно поэтому их легко и без каких-либо проблем можно незаметно установить в нужном месте дома. Также стоит обратить внимание, что данный материал экологически безопасен. Изделия из него имеют весьма привлекательный внешний вид.
2. Латунь. Данный материал отличается своей высокой прочностью, которая превышает аналогичный показатель нержавеющей стали. К преимуществам латуни также можно отнести ее устойчивость к коррозии и высоким температурным режимам. Гребенки, выполненные из данного сплава, характеризуются высокой стоимость. Именно поэтому они доступны далеко не всем покупателям.
3. Полипропилен. К преимуществам таких коллекторов относится низкий вес и устойчивость к коррозийным явлениям. Недостатком данного материала можно считать прежде всего низкую прочность. Также стоит обратить внимание на плохую устойчивость полипропилена к высоким температурам.

Также коллекторы водоснабжения отличаются между собой способом крепления. Модель гребенки нужно выбирать на основании того, из какого материала выполнены трубопроводы. В этом плане стоит выделить такие виды коллекторов:

• гребенки для монтажа кранов и других сантехнических приборов;
• гребенки с компрессионными фитингами, позволяющие подсоединить трубы из металлопласта и полиэтилена;
• гребенки для монтажа трубопроводов из полипропилена;
• гребенки под евроконус, позволяющие подсоединить трубы практически из любого материала.

Коллекторы для водоснабжения могут отличаться также и конструкций, подразумевающей то или иное количество выходов. Их может быть от 2 до 6. Если некоторые из них не требуются, такие выходы можно закрыть при помощи заглушек.

Преимущества и недостатки коллекторной системы водоснабжения

Прежде чем купить коллекторы, нужно проанализировать их основные преимущества. Они заключаются в следующем:

• нормализация уровня давление в трубопроводах;
• обеспечение параллельного снабжения водой нескольких пользователей;
• предотвращение возникновения гидроударов;
• практически полное предотвращение уменьшения напора воды;
• возможность отключение сантехнических прибора, сохранив водоснабжения других приспособлений.

Коллектор водоснабжения можно установить не только в доме, но в разнообразные общественных заведениях. К их недостаткам специалисты относят такие особенности, как:

• значительная стоимость самого устройства и большого количества трубопроводов;
• потребность скрытой прокладки труб, так как большое их количество на стене в ванной или же кухне – это излишество.

Несмотря на определенные недостатки, все же коллекторы пользуются соответствующей популярностью. Чаще всего их монтируют при осуществлении капитального ремонта в помещениях здания. Это может быть как жилое, так и общественное сооружение.

Монтаж коллектора для водоснабжения

Первоначально, прежде чем приступать к монтажу, нужно продумать схему водоснабжения и приобрести соответствующие материалы. После этого установку коллектора следует осуществлять по такому алгоритму действий:

1. Установка счетчиков, обратных клапанов и фильтров. Также дополнительно следует закончить монтаж трубопровода к каждому сантехническому прибору.
2. Установка распределительного узла. Коллектор должен размещаться таким образом, чтобы в дальнейшем можно было бы его удобно обслуживать. Лучше всего для него подобрать несущую стену в помещении, где нет повышенной влажности.
3. Установка запорной арматуры. Она будет использоваться для обеспечения регулировки подачи воды.
4. Установка циркулярного насоса. Он требуется только в тем случаев, если коллектор будет использовать для обеспечения водой сантехнических приборов, расположенных на разных этажах.
5. Крепление коллектора к стене при помощи специальных хомутов. Они должны быть выполнены из металла.
6. Оснащение системы шаровыми кранам. Их следует разместить на месте врезки коллектора в главный стояк. Также дополнительно на данном отрезке нужно установить фильтр для грубой очистки. Дополнительно понадобится, в том числе, счетчик, предназначенный для осуществления контроля потребления воды.
7. Закрепление мембранного гасителя. Он предназначается для предотвращения возможного возникновения в системе гидроударов.
8. Установка фитинг-переходников на резьбе кранов или выводов из коллектора. К ним нужно подсоединить подводки к сантехническим приборам или же трубопроводов, которые от них отходят.

Если система водоснабжения будет скрытой, необходимо также во время монтажа предусмотреть теплоизоляцию. Она позволяет предотвратить возникновение трещин на стене. Такая проблема в некоторых случаях возникает вследствие того, что на трубопроводах может образовываться конденсат из-за разницы температур.

Распространенные ошибки при монтаже

При монтаже коллектора водоснабжения нередко возникают определенные ошибки, такие как:

1. Установка в месте с плохим доступом. В дальнейшем при возникновении каких-либо проблем с устройством, будет довольно сложно к нему добраться. К тому же в процессе эксплуатации приспособления нередко приходится открывать и закрывать его краны, что также требует свободного доступа.
2. Отсутствие насоса. Он требуется для того чтобы обеспечить должный уровень потока воды в системе. Данное устройство может потребоваться как при питании сантехнических устройств на разных этажах, так и в случае их расположение на весьма значительных расстояниях от коллектора.
3. Слишком малый диаметр врезки в главный стояк. Ни в коем случае нельзя, чтобы трубы, которые расположены ближе к сантехническим приборам, имели больший внутренний просвет, нежели те, что возле стояка.

Если правильно выполнить монтаж коллекторной системы водоснабжения, недопустим ни одну из вышеперечисленных ошибок, можно длительное время пользоваться сантехническими приборами без каких-либо проблем и трудностей.

Используемые источники:

• https://santech-info.ru/vodosnabzhenie/kollektor-vodosnabzheniya-chto-eto-kak-pravilno-vybrat-i-ustanovit.html
• https://sdelat-dom.ru/remont/vodoprovod-kanalizaciya/vodoprovod-v-chastnom-dome/
• https://sovet-ingenera.com/vodosnab/vodoprovod/razvodka-vodoprovoda-v-chastnom-dome.html
• https://vodosnabdom.ru/vodosnabzhenie/kollektor-vodosnabzheniya
