Коаксиальный котел — устройство, принцип работы и схемы применения в отоплении (145 фото и видео)

Если для отопления в доме выбран газ, следует позаботиться об отводе продуктов горения. Это значит, что нужно выбрать и правильно установить дымоход для газового котла. Соблюдением норм и правил в этом вопросе категорически нельзя пренебрегать, поскольку это может поставить под вопрос не только здоровье, но и жизнь жильцов дома.

Требования к дымоходам для газовых котлов

Все требования к дымовым каналам прописаны в нормативных документах — СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Их выполнение — обязательно. Если обобщить, то все можно свести к нескольким пунктам:

• Сечение (диаметр) дымохода не может быть меньше чем выходной патрубок на котле. То есть, если выход газового котла 150 мм, то дымоход должна иметь внутреннее сечение не менее 150 мм. Больше — можно, меньше — нет. В крайнем случае могут закрыть глаза на разницу в несколько миллиметров.
• Дымоход должен идти вертикально вверх. Желательно разработать конструкцию так, чтобы наклонных участков не было. В крайнем случае допускается уклон в 30°. Протяженность наклонного участка — не более высоты помещения.
• На все протяжении дымохода он не должен иметь искривлений и заужений.
• Дымоход необходимо делать из газонепроницаемых материалов.
• Стыки тщательно изолировать — они должны быть герметичными (не должны пропускать газообразные вещества и не должны пропускать влагу).
• Так как дымовые газы на выходе современных газовых котлов имеют невысокую температуру, велика вероятность образования конденсата. Потому при устройстве дымохода в нижней его части необходимо предусмотреть конденсатосборник. Это съемный стакан из стойких к химическим веществам материалов. Лучший вариант — конденсатосборник из нержавеющей стали, более дешевый — пластиковый. Оцинкованная сталь — более дешевый вариант, но быстро разрушается.
• Дымоход для газового котла в частном доме должен иметь такую высоту, которая будет обеспечивать хорошую тягу. Для этого он должен возвышаться на 50 см над коньком крыши, если выводится в непосредственной близости от нее.
• На верхушке трубы желательно установить защитный козырек — зонтик. Он защищает трубу от засорения и попадания осадков.

Это основные требования. Их выполнять обязательно. Они обеспечивают требуемую степень безопасности. Ведь то, что выхлоп газового котла не имеет цвета, не значит, что он безвредный. Потому всем моментам обеспечения безопасности необходимо уделить максимум внимания.

Конструкции котлов и способы устройства дымовых труб

Есть два типа горелок для газовых котлов:

• Открытые. В них кислород для горения забирается из помещения, в котором установлен котел. Потому такой тип горелок или отлов называют еще «атмосферными». В таких газовых котлах отвод дымовых газов требует наличия трубы с выходом в атмосферу и хорошей тягой.




• Камеры сгорания закрытого типа (турбированные котлы). Они работают в паре с дымоходами коаксиального типа — из двух вставленных друг в друга труб. По одной трубе отводятся продукты сгорания, по другое поступает воздух для поддержания горения. Коаксиальная труба обычно выводится через стену на улицу. Потому говорят, что подобные газовые котлы не имеют дымохода. Но, при желании, вывести дымовую трубу можно и в атмосферный дымоход. В этом случае нужна нормальная тяга (при выводе в стену это неважно, так как движение газов обеспечивает турбина).

Понятно, что выбор типа дымохода в первую очередь зависит от типа камеры сгорания. В одном случае это должна быть коаксиальная труба, в другом — обычная. Но кроме этого есть еще множество нюансов по конструктивному исполнению.

Из какого материала

Дымоход для газового котла в частном доме можно сделать из разных материалов. Основное требование — стойкость к химически агрессивным веществам, неспособность пропускать газы. Традиционно используют несколько материалов. О достоинствах и недостатках,особенностях сборки каждого из них поговорим подробнее.

Кирпичный дымоход

Сегодня это уже не самый популярный тип дымоходов. Он получается тяжелым, при большой высоте требует наличия фундамента. Кроме того кладка кирпичного дымохода занимает немало времени.

Вместе с тем, этот вид дымовых труб обладает рядом отрицательных качеств. Первое — внутренние стенки его негладкие, что способствует скоплению сажи, ухудшает тягу. Второе — кирпич — гигроскопичен. Потому стекающий по стенкам конденсат впитывается, что способствует быстрому разрушению.

Чтобы решить эти проблемы внутрь кирпичного дымохода вставляют гладкую трубу подходящего диаметра. Обычно это труба из нержавеющей стали или асбеста. При строительстве такого комбинированного дымохода необходимо уделить внимание следующим вещам:

• Стыки трубы-вкладыша надо делать герметичным. Если это обычные или сендвич-трубы из нержавеющей стали, все происходит стандартно — дымоход собираем по конденсату. Если вкладыш сделан из асбестоцементных труб, придется позаботиться о герметичности стыков. Причем замазать стык цементом — не вариант. Такое соединение никак не является герметичным — конденсат будет впитываться. Придется придумывать герметичные хомуты, использовать гидрофобные (водоотталкивающие) составы. Причем они должны быть еще и химически стойкими. Как вариант, можно рассмотреть промазывание стыков жаростойкими герметиками с температурой эксплуатации порядка 200°C.
• Для того чтобы конденсат образовывался как можно меньше, трубы (даже внутри кирпичного кожуха) лучше утеплить. Для этого желательно использовать утеплитель, который не боится намокания.
• Внизу к трубе-вкладышу обязательно должен быть пристроен конденсаотосборник. Доступ к нему должен быть свободным.

Если сделать дымоход для газового котла по этим правилам, то даже при обильном выделении конденсата с ним легко будет справиться.

Нержавеющая сталь — одностенные трубы и сендвич

Современные газовые котлы устроены так, что температура дымовых газов на выходе не очень высокая. Потому конденсат образуется всегда. При хорошей тяге большая его часть улетает в трубу, при хорошем утеплении оставшаяся часть испаряется. Так и получается, что в конденсатосборнике жидкость присутствует не всегда. Но сам конденсат образуется при работе газового котла все время. Когда-то в большем количестве, когда-то в меньшем. В связи с этим, требования к нержавеющей стали для дымохода высокие: она должна выдерживать длительный контакт с едкими веществами. Этим требованиям отвечает в основном пищевая нержавейка. Да, она стоит немало, но только она будет служить годами.

Теперь о том, делать дымоход для газового котла из одностенной трубы или из сендвич-труб. Для того, чтобы конденсат образовывался в минимальных количествах, желательно чтобы дымоход не остывал. То есть, его надо утеплять. И хоть сендвич-дымоход имеет прокладку из утеплителя, при наружной прокладке (на улице) его тоже лучше утеплить — дольше прослужит, лучше будет тяга. Но в данном варианте потребуется меньше утеплителя — один слой, тогда как обычную трубу, возможно, придется оборачивать двумя или даже тремя слоями. Так что затраты на обустройство дымохода из одно-стенной нержавеющей трубы и сэндвичей будут сопоставимы. Просто в первом случае придется использовать большее количество утеплителя, во-втором меньшее.

Если говорить о надежности, то сендвич-дымоходы более надежны, хотя бы из-за того, что состоят из двух слоев металла. Кстати, если будете дымоход утеплять, наружные трубы могут быть из оцинкованной стали — с конденсатом они не контактируют, температуры невысокие, а внешний вид неважен, так как все будет обматываться утеплителем.

Керамические дымоходы

Керамические дымоходы хороши всем: они долговечны, надежны, хорошо переносят контакт с агрессивными веществами. Но имеют два существенны недостатка. Первый — они стоят дорого. Второй — имеют большой вес, так что при устройстве высокого дымохода требуют наличия фундамента. А это — дополнительные расходы к итак немалой сумме. Зато срок эксплуатации такого дымохода исчисляется десятилетиями.

Асбоцементные трубы

Некогда это был самый популярный вид материала при строительстве дымоходов для газового котла в частном доме. Материал, конечно, пористый, имеет шероховатые стенки, да и сечение у него неидеальное (не круглое, а скорее, овальное). Но это, пожалуй, самый дешевый вариант.

При использовании асбоцементных труб для дымохода газового котла необходимо:

• Делать его максимально прямым, стараясь стыки делать ровными.
• Стыки герметизировать. Как уже говорили, просто замазать цементном — не вариант. Необходимо герметичное соединение. Несколько решений проблемы — использование гидрофобных присадок в раствор, обмазка высохшего цементного раствора герметиком, использование герметичных хомутов.
• Для уменьшения количества конденсата трубу делать высокой, хорошо утеплять.

В общем, ничего нового, все те же правила, что и для описанных выше материалов, но добавляется морока со стыками. Так что в результате по цене дымоход из асбестовых труб получается практически таким же, как и из нержавеющей стали.

Для котлов с открытой камерой сгорания

Для газовых котлов с атмосферной горелкой необходим дымовой канал, обеспечивающий хорошую тягу — удаление продуктов сгорания происходит за счет движения воздуха по трубе. Потому его делают максимально прямым, желательно — с гладкими стенками. Есть два варианта исполнения:

• Вывести горизонтально через стену, затем, вдоль наружной стены, вверх до требуемой высоты. Этот вариант еще называют наружный дымоход.


• Вести трубу вверх от котла, пройти все перекрытия, крышу, вывести над кровельным материалом. При необходимости можно отвести трубу подальше от стены, сделав два колена по 45°. Изгибы под 90° при такой конструкции лучше не делать.

Какой из вариантов лучше? Проще реализуется наружный дымоход — с выводом через стену. Важно только правильно пройти через стену (соблюсти противопожарный зазор, если стены горючие). Но для данного варианта требуется хорошее утепление, качественное крепление к стенам. И даже при таких условиях конденсата обычно много. Потому установка на выходе тройника и конденсатосборника обязательна.

В случае с выводом дымохода через крышу есть, как минимум, два сложных момента — проход через перекрытие первого этажа и через крышу. В этих местах устанавливают специальные проходные узлы. Они обеспечивают должную степень противопожарной безопасности.

Особенности сборки металлических труб

Если собирают используют сендвич-трубы или одностенные металлические, то наружный дымоход для газового котла собирают «по конденсату». То есть вставляя верхнюю трубу внутрь нижней. Это возможно за счет наличия гофрированного края с одной стороны.

При сборке дымохода внутри здания конструкцию собирают «по дыму». В данном случае важнее, чтобы газы не попали в помещение. Потому разворачивают трубы так, чтобы верхний элемент надевался на уже установленный.

Есть третий вариант — собрать два контура по-разному: наружный по дыму, внутренний — по конденсату. Дя такой сборки обязательно использовать сендвичи, так как только у них имеется два контура. Это — лучший из вариантов, так как защита получается полной, но сборка сложная.

Дымовые трубы в шахте (коробе)

Чтобы коммуникации не портили интерьер, их часто «упаковывают» в шахту — специально построенный короб. Внутри находятся, как правило, дымоход (или дымоходы, если устройств работает несколько), вентканалы, могут быть стояки водопровода, отопления, канализации. В любом случае, трубу дымохода лучше закрыть теплоизоляцией. Если в отапливаемом помещении утеплитель еще можно не использовать, то на чердаке (особенно, если он холодный), утепление должно быть обязательно. Используют базальтовую вату с температурным режимом эксплуатации не менее 300°C.

Утепление положительно повлияет на температуру внутри дымовых труб, что даст повышение тяги и снижение количества конденсата. Но не забывайте, что говорим мы именно о газовых котлах, а у них температура продуктов сгорания невысокая.

Для закрытых камер сгорания

Коаксиальный дымоход выглядит как труба в трубе. Конструкция поставляется готовая, собирается быстро и без проблем. Нужно знать только диаметр выходного патрубка и параметры — высоту, длину.

Устройство коаксиального дымохода — самое простое. Труба поднимается над котлом и поворачивается на 90°. От нее до потолка должно быть не менее 20 см. Далее она проводится через отверстие в стене, снаружи должна заканчиваться не менее чем в 30 см от стены.

Нормируется еще высота относительно уровня земли — выход трубы должен быть не ниже 20 см над грунтом, и расстояние до ближайшей стены — от окончания трубы до стены должно быть не менее 60 см.

Выбор дымоотвода для котла – задача непростая, но вполне выполнимая. Любой потребитель желает, как можно дольше пользоваться системой отопления без ремонта. Таким требованиям соответствует приточно-вытяжной метод вывода продуктов горения. Соблюдая правила установки коаксиального дымохода для газового котла, можно продлить срок службы оборудования.

</p>Содержание

Что такое коаксиальный дымоход для газового котла

Метод заключается в двухрядном расположении труб, через которые выходят продукты горения, и поступает свежий воздух при работе двухкамерных котлов. Классическая система дымоотвода принудительно вытягивает воздух из помещения в камеру сгорания. Коаксиальная модель забирает воздух с улицы и загоняет его в топку.

Продукты горения выходят по внутренней трубе на улицу, а в сторону котла движется поток свежего воздуха. Происходит эффект теплообмена.

</p>

Свежий воздух попадает в топку в прогретом состоянии, это повышает КПД работы газового котла. За счет теплообмена горячий воздух на выходе охладевает и выходит наружу не горячим, а теплым, что значительно снижает температуру трубы и позволяет отнести конструкцию дымоотвода к безопасным.

Конструкции различают по видам:

1. Наружное и внутреннее расположение дымохода.


2. Утепленные и не утепленные конструкции. В регионах с холодными суровыми зимами специалисты рекомендуют утеплять канал. Однако это приводит к снижению эффективности работы за счет того, что сокращается подача кислорода в топку. Утепленные системы дымоотвода обеспечивают непрерывную работу отопительного оборудования при низких температурах воздуха.


3. Коллективные и индивидуальные системы дымоотвода.


4. Горизонтальное и вертикальное размещение.


Важное достоинство коаксиального способа в том, что забор воздуха для топки происходит с улицы. В результате при монтаже снижаются требования к необходимой вентиляции в помещении котельной.

Преимущества системы:

• быстрый монтаж;
• подходит для любого типа отопительного устройства;
• хорошие показатели тяги при соблюдении всех правил установки;
• возможность использования в многоэтажных домах;

Недостатки:

• при монтаже требуется дополнительное согласование с Санэпиднадзором; Внимание! При работе двухканальной системы выделяется токсичный конденсат, требующий правильной утилизации. Изоляция трубы предотвратит его образование.
• неправильный монтаж может привести к обледенению оголовка и снижению тяги.


Устройство коаксиального дымохода для газового котла

Вся конструкция состоит из:

• основного корпуса – прямых труб;
• декоративных накладок;
• тройников;
• уплотнителей;
• арматуры, переходников, комплектующих, хомутов и кронштейнов;
• смотровых окон;
• устройства для удаления конденсата.

</p>

Наружный канал выступает устройством охлаждения, который понижает температуру трубопровода на поверхности. Это позволяет не сооружать дополнительные конструкции для защиты от пожара.

Размеры коаксиального дымохода для газового котла

Согласно нормам безопасности, регламентируемым в СП 60.13330, важно соблюдать следующие правила:

• наибольшая длина от 3 до 5 м;
• поворотные углы разрешено использовать не более 2 раз;
• при размещении в кирпичной стене выполняют зазор 1 см;
• щель закрывают безопасной накладкой;
• канал дымоотвода в деревянном доме расширяют на 5 см от ширины дымоотвода и заделывают базальтовым утеплителем или огнестойкой монтажной пеной;
• для прочистки устанавливают тройник с конденсатосборником;


• наименьшее расстояние выхода не ниже 2 м от грунта.

Специалисты рекомендуют устанавливать систему дымохода строго в соответствии с инструкцией, поставляемой в комплекте с трубой.

Наклон коаксиальной трубы газового котла

По мнению одних мастеров уклон для отвода конденсата необходимо делать в сторону помещения, а другие утверждают, что он должен быть в сторону земли. Однако эти споры привели к тому, что производители создали устройство для сбора конденсата. При этом наклон необходимо устанавливать в сторону отопительного прибора.

Внимание! При наклоне трубы наружу в зимнее время возникает обледенение оголовка, что ведет к снижению тяги эффективности работы котла.

Специалисты-производители настоятельно рекомендуют делать уклон внутрь, т. к. длительная работа газового прибора при обледеневшем патрубке приводит к серьезной поломке устройства.

В случае уклона в сторону котла в камере горения собирается конденсат. Производители разработали конденсатосборник, который устанавливают внутри топки. Также специалисты разработали комплект, который содержит удлиняющую насадку для внутренней трубы дымоотвода. В нее встроена защитная спираль. При установке этого комплекта рекомендуют отверстия для забора воздуха располагать снизу.

Правила установки коаксиального дымохода для газового котла

Освещает порядок установки коаксиальной трубы для двухконтурного газового котла СНиП 2.04.08-87 и 2.04.05-91. Несоблюдение рекомендаций приведет к тому, что работники газовой службы отказывают в приемке неверно установленного оборудования.

СНиП регламентирует:

1. При внешнем размещении дымохода необходимо располагать оголовок не ниже 2 м от земли. Размер отверстия превышает диаметр трубы на 1 см в кирпичной стене, на 5 см – в деревянной.
2. Канал дымоотвода монтируют на расстоянии 0,5м от окон и дверей. Окно, которое размещается над трубой, располагают на расстоянии выше 1 м.
3. Стена находится в 30 см от дымоотвода. Для турбированных котлов значение увеличивают до 1 м.
4. Обязательна установка сужающей диафрагмы.
5. От соседних домов трубу дымохода располагают на расстоянии 1,5 м. Также недопустимо присутствие деревьев, хозяйственных построек и других объектов.
6. В качестве утеплителя рекомендуют использовать базальтовую плиту.
7. Недопустимо попадание конденсата на землю. Горизонтальную часть монтируют под углом к котлу и устанавливают комплект конденсатозаборника. В случае установки коллективного дымоотвода возникает необходимость согласования утилизации конденсата со службой Санэпиднадзора.
8. При устройстве коллективного дымоотвода правила запрещают совершать подключение в единую сеть с принудительной и естественной системами отвода.
9. Необходимость дополнительной прокладки участка допустима через служебное помещение, в котором не проживают люди. Длина нарощенного элемента при естественном отводе составляет до 3 м, при принудительном – до 5 м.
10. Обслуживание дымохода необходимо обеспечивать каждый отопительный сезон осенью и весной. При проверке особое внимание уделяют герметичности стыков. При обнаружении скопления конденсата его удаляют.

Схема коаксиального дымохода для газового котла

На фото представлены чертежи коаксиального дымохода для газового котла:

</p>

Варианты установки коаксиального дымохода для газового котла

Выделяют горизонтальный и вертикальный методы монтажа оборудования. Выбор зависит от помещения котельной. Одно из важных условий: на стене монтажа не должно находиться никаких посторонний предметов.

</p>

Горизонтальный монтаж коаксиальной трубы газового котла

Перед монтажом выясняют:

• наличие построек и насаждений вблизи с установкой;
• наличие дверных и оконных проемов у соседей;
• близость окон и дверей в здании;
• расстояние от патрубка до отверстия;
• количество поворотных элементов;
• необходимость нарастить трубу.

Собрав все указанные данные, показания сверяют с правилами СНиП. Если все требования выполнимы, то переходят к непосредственному монтажу коаксиального дымоотвода. Если выполнить требования невозможно, то выбирают вертикальный способ установки системы дымоотвода.

Угол наклона специалисты советуют выполнять, следуя рекомендациям производителя газового котла. Для двухконтурного типа рекомендуют уклон делать в сторону котла, для классического устройства его выполняют в сторону земли. Если производят наклон трубы наружу, то специалисты советуют утеплить канал.

Вертикальный монтаж коаксиального дымохода для газового котла

В случаях, когда горизонтальным способом невозможно возвести отопительную конструкцию, применяют вертикальную установку коаксиального дымохода для газового котла. Когда возникает необходимость постройки шахты через кровельную конструкцию, следует помнить о вопросах пожарной безопасности и применять в монтаже изолирующие патрубки и защитные кожухи. В качестве изоляционного материала применяют огнестойкие изолирующие элементы.

Внимание! Специалисты рекомендуют оставлять воздушный зазор между участком кровельного перекрытия и трубой. Однако место выхода тщательно заделать и накрыть плотным кожухом.

</p>

Монтаж производят одним из 2 способов: внешним или внутренним. Специалисты рекомендуют производить теплоизоляцию любым из выбранных методов.

Как собрать коаксиальную трубу для газового котла

Сборку системы выполняют в следующем порядке:

• основу соединяют с выводом из котла;
• фиксируют нижнюю часть трубы при помощи хомута;
• крепят элементы;
• стыки обрабатывают герметиком;
• проверяют работоспособность конструкции и производят первый запуск.

</p>

Согласно правилам, на отрезок трубы в 3 м устанавливают 3 фитинга или 2 колена. Все места стыков плотно и тщательно прижимают друг к другу. Чем меньше мест соединений, тем надежнее система.

Как правильно установить коаксиальный дымоход газового котла

Каждый производитель коаксиального дымохода для газового котла снабжает комплект инструкцией по эксплуатации для потребителя. Ошибки, совершаемые при монтаже, могут привести к поломке оборудования. Монтажные работы производят в последовательности:

1. Устанавливают котел, вымеряют центр дымохода, просверливают отверстие в стене, при необходимости заполняют пространство базальтовой плитой или огнестойкой монтажной пеной.
2. Собирают коаксиальную систему.
3. Наружу выводят трубу и проверяют угол наклона.

</p>

Советы профессионалов

Надежное соединение труб обеспечат переходные узлы. Все стыки необходимо покрывать герметиком и защитным кожухом.

Чтобы газовое оборудование было принято на гарантию сервисным центром, необходимо устанавливать рекомендованную коаксиальную систему дымохода для выбранного котла.

Не следует пренебрегать помощью специалистов и производить установку самостоятельно без должного опыта.

Неверный расчет приводит к изменению температуры на выходе и повышению образования конденсата. В результате чего на оголовке скапливается лед. Обязательно устанавливать металлические щиты в деревянных помещениях.

Защитные узлы увеличивают стоимость конструкции, при этом повышают ее производительность. При вертикальном способе монтажа всегда устанавливают клапан для увеличения тяги и комплект сбора конденсата.

Горизонтальные системы снабжают дополнительно модулем антиобледенения, ветровой защитой и диафрагмой.

Заключение

Соблюдая правила установки коаксиального дымохода для газового котла, можно продлить срок действия отопительного оборудования. Удобное в монтаже устройство способно упростить проживание в частном доме.

Содержимое:аксиальный дымоход – что этоВсе чаще, при изготовлении системы дымоотведения, используется коаксиальный дымоход для газового котла. При условии правильного монтажа, коаксиальная труба справляется сразу с двумя задачами одновременно: отводит продукты сгорания и обеспечивает достаточный приток воздуха для работы отопительного оборудования.Существует несколько типов дымоходов, отличающихся материалом и конструкцией, а также различными техническими характеристиками.

Коаксиальный дымоход – что это

Коаксиальный дымоход представляет собой простую конструкцию. По сути, это просто две трубы разных диаметров, вставленных одна в другую, таким образом, чтобы между стенками наружного и внутреннего контура был просвет в несколько см.Все трубы, независимо от особенностей конструкции и используемого материала, можно условно разделить на две группы:Эффективность системы дымоотведения во многом зависит от правильного выбора трубы. Сначала необходимо узнать о том, как работает дымоход, а также на какие котлы можно ставить коаксиальную трубу.

Принцип работы коаксиального дымохода

Коаксиальная труба предназначена для одновременного отведения продуктов сгорания и забора воздуха с улицы. Процесс циркуляции газов осуществляется по двум каналам.Принцип работы дымохода следующий:

• По наружному каналу осуществляется забор воздуха с улицы. Проходя по трубе, воздушные массы нагреваются от внутреннего канала, по которому отводятся продукты сгорания. Воздух поступает в закрытую топочную камеру уже подогретым, что существенно уменьшает расход газа и способствует увеличению КПД оборудования.Наружный канал одновременно выступает как система охлаждения, снижая температуру на поверхности наружной трубы. В результате, становится возможной установка коаксиального дымохода в деревянном доме, без значительных работ по обеспечению защиты от возгорания.
• Внутренний канал служит для отведения продуктов сгорания. Для улучшения характеристик тяги, в некоторых конструкциях вертикальных коаксиальных дымоходов для газовых котлов, используется система утепления. В таких системах, вместо двух каналов используется три, один из которых заполняется базальтовым утеплителем.

Для эффективной работы трубы потребуется: строго соблюдать СНиП по коаксиальным дымоходам, провести предварительный расчет системы, а также выполнить правильную сборку, включающую установку узлов безопасности: конденсатосборника, насадки, препятствующей обледенению и т.д.

На какие котлы можно ставить коаксиальную трубу

Дымоходы коаксиального типа предназначены для подключения к конденсационным и турбированным котлам, имеющим закрытую камеру сгорания, с принудительной или естественной системой дымоотведения.Труба оптимально подходит для парапетных агрегатов и конвекторов. Существует возможность установки коаксиальной системы на котел с атмосферной горелкой, если трубы изготовлена из нержавейки.Простая конструкция существенно увеличивает эффективность работы газового оборудования. Практически все современные модели подключаются к двухканальным системам. Разрешен монтаж стальных коаксиальных дымоходов для одноконтурных и двухконтурных газовых котлов, независимо от принципа работы и конструкции топочной камеры.Чтобы определить, можно ли устанавливать двухканальный дымоход, следует руководствоваться параметрами, указанными производителем в технической документации. Обычно, там содержатся подробные указания и нормы, а также требования к установке системы дымоотведения.Некоторые модели конденсационных турбированных котлов имеют раздельную систему отвода продуктов горения, через два отдельных вывода. Один для удаления продуктов сгорания, другой для забора воздуха. В таких модификациях подключение коаксиальной трубы не целесообразно.

Виды коаксиальных труб дымоудаления

Выбирая коаксиальную трубу под газовое оборудование, следует помнить, что для котлов некоторых марок подойдут только фирменные дымоходы, изготовленные той же компанией, что и сам агрегат. Viessmann, Buderus, Baxi – все эти компании производители изготавливают технику с нестандартными размерами выходных патрубков. Поэтому, оптимальным для изготовления системы дымоотведения, считается использование фирменных комплектующих деталей.Во всех остальных случаях, выбор в основном сводится к подбору подходящего материала трубы. Конструкция систем изготавливается из алюминия, нержавеющей стали и пластика. В отечественных условиях, наиболее востребованными остаются пластиковые трубы и изделия из нержавейки.

Двухканальные пластиковые дымоходы

Пластиковые дымоходы изготавливаются из специального термоустойчивого материала, выдерживающего максимальную температуру нагрева до 205°С. Трубы подключают к конденсационному оборудованию газового типа. Преимущества пластика:В качестве недостатков можно выделить относительно малый срок службы коаксиальных дымоходов из пластика, а также ограничения, связанные с возможностью подключения к обычным газовым котлам. Допускается использование системы только в условиях низкотемпературного режима газоотведения.

Коаксиальные трубы из нержавейки

Нержавеющая сталь, используемая при изготовлении дымохода, является кислотоустойчивой и выдерживает большую, чем пластиковая труба температуру, до 550°С. Производители предлагают дымоходы двух конструкций:

• Неутепленные коаксиальные трубы из нержавеющей стали – имеют простую конструкцию. Внутренняя труба кислотоустойчивая. В качестве минусов можно отметить необходимость утепления двухканального дымохода из нержавейки, для снижения объема выпадающего конденсата. В числе преимуществ: длительный срок эксплуатации системы и возможность бытового и промышленного применения.

При выборе коаксиальной трубы, в первую очередь руководствуются рекомендациями производителей отопительного оборудования, указанными в технической документации.

Нормативные требования к установке коаксиального дымохода

Государственные нормы и правила установки коаксиального дымохода для газового отопительного котла с закрытой камерой сгорания, изложены в СНиП 42-01-2002 (СП 62.13330). Проектные, расчетные и монтажные работы, осуществляются в согласии с нормативными документами. Несоблюдение рекомендаций приводит к отказу Газовой службы на ввод системы отопления в эксплуатацию.Нормативами регламентируется расстояние от коаксиального дымохода до окна, дверных проемов, близлежащих зданий. Указываются минимальные требования, связанные с изготовлением противопожарных рассечек и других норм безопасности. В частности, в СНиП оговаривается:Требования относительно безопасной эксплуатации коаксиальных дымоходных систем могут меняться, поэтому, перед приобретением и монтажом, следует получить консультацию специалиста.

Варианты монтажа

В комплекте с коаксиальным дымоходом, заводской сборки, обязательно прилагается подробная инструкция по монтажу. Следование и тщательное выполнение указанных рекомендаций, отражается на работе котла и эффективности системы дымоотведения. Согласно мнению специалистов, главной причиной задувания котла, появление инея или наледи, связано с ошибками в расчетах и при подключении дымохода.

Горизонтальная установка коаксиальных труб

Горизонтальная установка выполняется с учетом технических характеристик здания. Изначально подбирается место выхода трубы из стены. Существуют ограничения, связанные с расстоянием до ближайшего окна соседа, при выводе из стены горизонтального коаксиального дымохода, которые требуется тщательно соблюдать. Дополнительно рассчитываются следующие параметры:Особенность использования двухканального дымохода в зимнее время – увеличенное продуцирование конденсата. Причиной выпадения влаги является то, что система изначально рассчитывалась на более благоприятные условия эксплуатации. При увеличенном образовании конденсата, потребуется утеплить трубу.

Вертикальный монтаж двухканальной трубы

Вертикальный монтаж дымохода предусматривает два способа подключения:

• Каскадная схема подключения коллективных дымоходов конденсационных котлов. В одну трубу подключается сразу несколько отопительных агрегатов. Каскадная схема применяется в многоквартирных домах. Дымоход устанавливают снаружи или внутри здания.Вертикальная установка трубы производится только после тщательных расчетов и изготовления проектной документации, с учетом правил, изложенных в СП 60.13330 (СНиП 41-01-2003).

Как правильно установить коаксиальную трубу дымохода

Существуют общие правила и нормы, помогающие установить трубу дымохода таким образом, чтобы избежать дальнейших проблем в эксплуатации. Рекомендации отдельно оговаривают:

Вывод дымохода коаксиального типа через стену

Вывести коаксиальную систему дымоотведения через стену, на самом деле достаточно просто. Сложность составляет определение оптимального места, для выполнения данной задачи. Предъявляются требования пожарной безопасности к расположению коаксиального дымохода. Некоторые нормы описаны в СП 60.13330.Монтажные работы проводятся в согласии с предоставленной производителем инструкцией.

Как подключить двухканальный дымоход к котлу

Одна из распространенных ошибок при подключении коаксиальной системы дымоудаления – это использование подручных средств, что является грубым нарушением техники безопасности и эксплуатации. Нормы предписывают использовать специальный адаптер для подсоединения. Запрещается устанавливать самостоятельно изготовленный патрубок из отрезка нержавеющей трубы.Сразу после выходного патрубка, монтируют тройник с конденсатосборником, после чего поднимают трубу вверх на 0,5-1 м., устанавливают угол и выводят дымоход через стену. Перед вводом в эксплуатацию проверяют качество тяги.

Как удлинить коаксиальную трубу

Не всегда удается установить котел таким образом, чтобы дымоход был не более 1 м. В некоторых случаях потребуется наращивание трубы по длине. Собирается конструкция по принципу «папа-мама». Трубы монтируются по конденсату. Для углов используют поворотные муфты на 45° и 90°.Герметизировать стыки с помощью силикона запрещается. В переходниках установлены уплотнительные резинки, выдерживающие нагрев до 250°С. Во время монтажа требуется максимально снизить количество поворотов и углов, чтобы обеспечить лучшую тягу. На всей протяженности устанавливают крепежные хомуты.

Как уберечь коаксиальную систему отвода газов от обледенения

Сосульки на оголовке указывают на явные нарушения во время проведения монтажных работ. Как правило, если проектные расчеты и последующая установка выполнены правильно, вероятность обледенения отсутствует.Можно дополнительно защитить дымоход от образования наледи следующим образом:При использовании индивидуальных коаксиальных дымоходов в малоэтажном жилом строительстве, монтаж противообледенительной насадки является обязательным.Максимальная мощность котла, допустимого для подключения к коаксиальному дымоходу – 40 кВт. Установка оборудования, с большими параметрами производительности, приводит к недостаточной тяге, усиленному продуцированию конденсата и обледенению.

Как защитить двухканальный дымоход от ветра

Задувание котла, наличие обратной тяги недопустимо. Если не защитить систему от ветра и сквозняка, продукты сгорания попадут в помещение, что зачастую приводит к отравлению жильцов угарным газом.Избежать обратной тяги можно следующим образом:Расстояние от окна, на внешней стороне стены, не менее 1 м. Если расположить дымоход ближе, то при открытии оконного проема будет образовываться сквозняк.В местности, с сильным и устойчивым ветром, установка ветрозащиты является обязательной, а не рекомендуемой мерой.

Плюсы и минусы коаксиальных систем дымоудаления

Определенные достоинства и недостатки есть у каждой системы дымоотведения, без исключения. Решая, насколько оправдано применение коаксиальной трубы, следует обратить внимание на несколько важных факторов:

Стоимость коаксиального комплекта для дымохода

По сравнению с обычной трубой из нержавейки, коаксиальный дымоход стоит дороже. Стандартный метровый комплект обойдется приблизительно в 3000 руб. Каждый дополнительный метр для удлинения, еще в 1800-2000 руб. Колено и уплотнительная резинка в 1500 и 300 руб. соответственно.В целом, сборка системы, при условии, что подключение будет выполняться самостоятельно, обойдется от 6 до 10 тыс. руб. Удовольствие не из дешевых. Для некоторых видов газового оборудования, альтернативы установки коаксиальной трубы не существует. К примеру, использовать обычный дымоход для конденсационного котла отопления запрещается.Некоторые, желая снизить стоимость системы дымоотведения, используют подручные средства. В интернете можно найти видео и статьи о том, как применяют канализационные трубы в качестве дымохода для конденсационного котла, что является опасным и приводит к отравлению жильцов дома угарным газом.На безопасности лучше не экономить и покупать ту дымоходную трубу, которую рекомендует устанавливать производитель отопительного оборудования.

Преимущества дымохода из коаксиальных труб

Главным достоинством коаксиальной системы дымоотведения является то, что в процессе эксплуатации газового котла, сжигается воздух, взятый не из помещения, а с улицы. В результате, снижаются требования к вентиляции помещения и общей площади комнаты, используемой под котельную.Существующие нормы разрешают устанавливать котел в непроветриваемом помещении, так как необходимость в вентиляции котельной минимальна. Если сравнить, то котел с закрытой топочной камерой, использует во время работы столько же кислорода из помещения, сколько необходимо для горения одной конфорки газовой плиты.Основные преимущества коаксиальной трубы от обычного дымохода заключаются в следующем:Учитывая достоинства двухканальных конструкций, не удивительно, что такие системы получили широкое распространение.

Недостатки двухканальных труб

У двухканальных труб есть свои недостатки:

Типичные ошибки при монтаже и эксплуатации

Главной ошибкой до сих пор остается самостоятельное подключение трубы человеком, не имеющим специальных навыков. Основной рекомендацией специалистов по монтажу является приглашение для проведения работ лицензированных рабочих, способных выполнить расчеты и смонтировать конструкцию без нарушений.Как показывает практика, определенные нарушения встречаются чаще других:В качестве отдельного момента можно выделить отсутствие защитных узлов и элементов, которые несколько удорожают себестоимость конструкции, но увеличивают эффективность системы дымоотведения.Обязательным составляющим вертикальной системы является комплект для слива конденсата, а также клапан для увеличения тяги. Горизонтальным конструкциям необходима ветровая защита, диафрагма, а также модуль антиобледенения.Правильный расчет и квалифицированное проведение работ, в согласии с существующими СНиП и СП, гарантирует эффективную работу коаксиального дымохода на протяжении всего срока эксплуатации.</li>Газ является на сегодняшний день самым дешевым видом топлива, которое можно использовать одинаково успешно в условиях частного дома и квартире. Такие системы отопления не занимают много места, и могут быть расположены на стене, или под подоконником. Перед тем, как выбрать дымоход для газового котла, необходимо проанализировать несколько параметров, первый это стоимость и целесообразность, а второй это загрязнение. Коаксиальные системы выигрывают по обоим этим пунктам, а также могут быть установлены в квартире.

Принцип работы

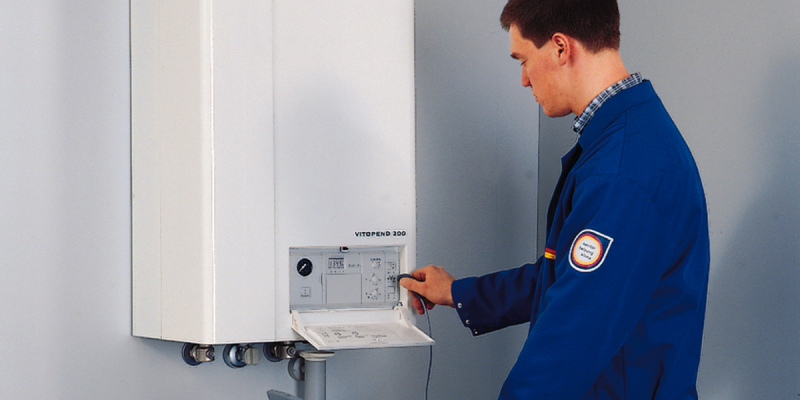

Коаксиальный котел, на фото далее это можно увидеть, имеет достаточно простую конструкцию. Она состоит из следующих элементов:

• Горелка;
• Теплообменник;
• Резервуар для конденсата;
• Дымоотвод;
• Компрессор.

«>»>»>»>»>»>»>»>»>

Корпус устройства и топка надежно изолированы от помещений дома. Благодаря этому снижается вероятность утечки ядовитых и взрывоопасных газов. На горелке загорается факел, который разогревает теплообменник, передающий тепло далее. Образующийся в результате температурного перепада конденсат скапливается в специальной емкости.

Через дымоотвод выводятся остывшие газы. Движение воздуха происходит за счет работы компрессора, который обеспечивает доставку окислителя к пламени и выброс продуктов сгорания.

Коаксиальная труба для котла отличается от аналогов своим миниатюрным размером. «>»>»>»>»>»>»>»>»>

По сути, это даже не труба, а дыра в стене, выходящая на улицу. В ней не должно возникать тяги, потому, что за движение воздуха отвечает компрессор. Поэтому к ее форме предъявляются не такие строгие требования, как к аналогичным.

Требования к установке

Работа с газовым оборудование, сопряжена с большим риском, поэтом у котел к коаксиальным дымоходом должен устанавливать опытный специалист. При работе нужно придерживаться следующих требований: Дымоход должен соответствовать определенным стандартам. Так не допускается вертикальная длина более 3 метров и количество прямых углов более 2-х. Это связанно с ухудшением проходимости газов и возможном их накоплении в камере. Настенные коаксиальные котлы не должны располагаться ниже, чем 1,5 метров над уровнем грунта. «>»>»>»>»>»>»>»>»>

Во время сгорания газообразного топлива образуется вода, кроме того, перепад температур обуславливает появление конденсата. Поэтому необходимо обеспечить емкость для ее сбора, иначе накопленная влага может повредить горелку.

Наиболее удачным будет горизонтальный дымоход длиной до 1,5 метров.

Разновидности

В зависимости от площади дома, климата региона и индивидуальных предпочтений, каждому человеку подойдет конкретная модель. Чтобы облегчить выбор, можно обратить внимание на: Тип установки. Существуют крупные модели, которые в большинстве своем являются стационарными. Их удобно использовать в крупных домах, имеющих более 150 кв. метров площади.

• Котлы закрытого сгорания: плюсы, минусы и обзор лучших моделей. Советы по выбору и применению (105 фото)
• Парапетный котел: советы по выбору, установке, преимущества и недостатки котлов (110 фото и видео)
• Лучшие котлы для частного дома: советы экспертов как правильно подобрать и разместить котел (125 фото)

Однако они довольно громоздки и могут возникнуть сложности при их перемещении. Для квартир подойдут небольшие настенные или напольные модели, которые обеспечивают помещение теплом и не занимают много места. Функциональность. Так, при желании, можно использовать коаксиальный котел для отопления помещения и для нагрева воды. Для этого в систему встроен дополнительный контур, обеспечивающий ГВС. Производитель. В данном случае можно выбирать между зарубежными брендами и отечественным, которые отличаются ценой и качеством.

Лидерами, по мнению экспертов, считаются немецкие производители, продукция которых отличается качеством и долговечностью.

• Автоматические угольные котлы — правила выбора, подача топлива и оценка эффективности (135 фото + видео)
• Установка газового котла своими руками: проектирование и инструкция по применению (125 фото)
• Котел на дровах: устройство лучших дровяных котлов для отопления и нюансы их применения (145 фото)

Отличие от других котлов

На рынке представлены разные модели газовых котлов, коаксиальными считаются те, в которых камера сгорания закрытого типа и увеличенное количество теплообменника. Также нужно оговорить особенность дымоотвода. Благодаря этим качествам, коаксиальные котлы отличаются более высоким КПД, который находится на уровне 90%. Это позволяет уменьшить размер конструкции, сохраняя эффективность.

Заключение

Газовые котлы коаксиального типа все активнее используются для отопления квартир и домов. Высокие выплаты по отоплению в несколько раз превосходят ту сумму, которую собственник платит за газ. Таким образом, система окупается уже через полгода.

Фото коаксиальных котлов

• •
  •
  •
  •

Индукционный котел: как выбрать и сколько он прослужит? Плюсы, минусы и особенности применения (125 фото + видео)

Дымоходы для газовых котлов: нормы и требования к проекту. Современные модели и материалы для дымоходов (135 фото)

Как сделать котел своими руками — чертежи и проекты как и из чего изготовить котел своими руками (85 фото)

Используемые источники:

• https://kak-sdelano.ru/otoplenie/dyimoxod-dlya-gazovogo-kotla
• https://vdome.club/remont/ventilyacia/koaksialnyy-dymohod-dlya-gazovogo-kotla-ustanovka-shemy-razmery-i-naklon.html
• https://avtonomnoeteplo.ru/otopitelnye_kotly/141-koaksialnyy-dymohod-dlya-gazovogo-kotla.html
• https://otopleniehouse.ru/koaksialnyj-kotel/
