Совокупной частью сантехнической арматуры, отвечающей за набор воды в сливной бачок и организацию смыва, является клапан для унитаза. Существует множество разновидностей этого узла, отличающихся функциональным назначением и техническими характеристиками.
Виды клапанов для унитаза
Впускной клапан (он же заливной, наливной или наполнительный) служит для подачи воды и прекращения налива при достижении ограничителя. Выпускной клапан (он же сливной) берет на себя функции смыва воды, регулировки объема и скорости потока.
В каждом впускном клапане для сливного бачка унитаза обязательно имеется запорное устройство для перекрытия воды. Конструкция некоторых наливных клапанов для унитаза с нижней подводкой предусматривает наличие обратного клапана, предотвращающего попадание воды из бачка в водопроводную систему при отключенном водоснабжении.
Все впускные и выпускные клапаны для унитаза в свою очередь делятся по различным типам, по материалу и конструктивным особенностям. Поскольку сантехническая арматура непрерывно совершенствуется, появляются модели с совершенно новыми характеристиками, приведенные ниже сведения и классификацию следует считать приблизительными.
Классификация клапанов
По материалу
Впускные и сливные клапаны изготавливаются из следующих материалов:
- целиком из пластика;
- преимущественно из пластика с отдельными элементами из стали или латуни (резьба штуцера, рычаг-коромысло и другие детали).
По надежности современные модели для сливного бачка с пластиковой резьбой, поставляемые на рынок известными производителями, не уступают металлическим.
Прокладки и мембраны изготавливаются из резины или силикона, последние выглядят предпочтительней, так как не теряют эластичность.
По месту размещения
Возможны следующие варианты монтажа наполнительных клапанов для унитаза:
- с нижней подводкой воды – крепится к днищу сливного бачка;
- с боковой подводкой – крепится к боковой стенке бачка;
- 2 в 1 – клапан имеет присоединяемый снизу или сбоку съемный штуцер, возможно крепление к днищу и боковой стенке.
По типу конструкции
Типы наливных клапанов для унитаза:
- с боковой подводкой и обычным поплавком на длинном металлическом коромысле, конструкция знакома еще по советским унитазам, у клапанов более позднего времени для уменьшения шума налив идет через трубку;
- с нижним подводом воды и поплавком на длинном коромысле, представляет собой осовремененный вариант предыдущей модели, встречается редко;
- с боковой подводкой и вертикальной стойкой, по которой передвигается поплавок;
- с нижним подводом воды и вертикальной стойкой для поплавка;
- предыдущий вариант, дополненный обратным клапаном.
Читайте также: Конденсат на бачке унитаза: как избавиться, причины запотевания
Типы сливных клапанов по способу управления смывом:
- Механический. Наиболее простой вариант, срабатывает при нажатии на кнопку, рычаг или дергании за ручку.
- Пневматический. Похож на механический, но передача усилий происходит по воздухопроводу через давление воздуха, что позволяет перенести кнопку смыва в любое удобное место.
- Электронный. Позволяет подключать смарт-функции, регулировать настройки. Работает от батарейки или электросети, у многих моделей есть подсветка. Смыв происходит при нажатии на электронную кнопку, само нажатие мягче, чем у механики.
Они делятся по следующим типам:
- Нажимной. Смыв воды происходит при нажатии на расположенную вверху кнопку. В свою очередь делится на три вида:
- однорежимный – набранная вода из бачка сбрасывается целиком;
- двухрежимный – снабжен двойной кнопкой с режимами полного смыва и малого смыва, рассчитанными на разный объем воды;
- с функцией «стоп» – при нажатии происходит смыв, при повторном нажатии или отпуске кнопки в зависимости от модели смыв прекращается, что позволяет экономить воду.
- Вытяжной. Спуск воды происходит при подъеме вверх вытяжной ручки. Модели с функцией «стоп» останавливают спуск при плавном нажатии ручки сверху вниз.
- Рычажный. Срабатывает при нажатии на рукоятку, расположенную на корпусе бачка, или дергании за ручку с цепочкой, подсоединенную к рычагу.
Дополнительные функции сливных клапанов
- функция «Сапун» в кнопочном механизме – предотвращает образование вакуума в сливном бачке во время смыва при отсутствии в корпусе специальных отверстий подачи воздуха, что гарантирует интенсивность водного потока при спуске;
- регулировка скорости слива – позволяет избежать брызг из чаши унитаза;
- кнопочный эксцентрик – предназначен для регулировки положения кнопки спуска, если кнопочное и сливное отверстие расположены не точно друг против друга.
Типы клапанов с поплавком
Поплавковые клапаны для унитаза делятся по типу запорного механизма на следующие разновидности:
- поршневые;
- мембранные.
В поршневом устройстве плавающий поплавок при подъеме давит на двигающийся навстречу потоку воды поршень, пока он не упрется в седловину. Поршневые запорные механизмы уже устарели, каких-то уникальных конструктивных особенностей у них нет.
К недостаткам таких устройств относится шумность при наполнении и постоянный звук падающих капель из-за потери с течением времени плотного прижима к впускному отверстию.
Мембранный запорный механизм срабатывает от воздействия толкателя на резиновую или силиконовую мембрану. Среди достоинств мембранных устройств быстрый набор воды, меньшая шумность, постоянная интенсивность потока. Недостаток – обязателен хороший постоянный водяной напор.
Современные клапаны с мембраной
Большинство современных впускных клапанов для сливного бачка относится именно к мембранным устройствам. После слива мембрана с толкателем под напором входящего потока отодвигается, давая дорогу поступлению воды в бачок.
Читайте также: Как разобрать бачок унитаза с кнопкой: одной или двумя
Впускной клапан унитаз мембранного типа конструктивно отличается тем, что в процессе наполнения часть воды проникает за мембрану, создавая одинаковое давление по обе стороны. После всплытия поплавка до ограничительного уровня к давлению воды присоединяется давление толкателя и мембрана герметично закупоривает впускное сопло.
Принцип работы сливного и заливного клапана
Общая схема действия сантехнической арматуры для сливного бачка включает три этапа: автоматический набор воды – защита от перелива – слив.
Механизм срабатывания заливного клапана следующий:
- При наборе воды после смыва поплавок постепенно всплывает и двигает рычаг, который приводит в действие толкатель или поршень запорного устройства.
- При достижении предельного уровня наполнения сливного бачка, который регулируется настройкой поплавка, впускное отверстие перекрывается.
- Подача воды в бачок унитаза прекращается.
Принцип действия сливного устройства прост – при воздействии на рычаг, кнопку или вытяжку рукоятки закрывающий сливное отверстие шток поднимается, происходит спуск воды.
Еще одна функция сливного механизма заключается в защите от переполнения бачка при неправильной регулировке впускного клапана унитаза или выходе из строя запорного устройства. Для этого конструкцией сливного клапана предусмотрена специальная переливная труба.
Верхний конец трубы находится ниже края бачка, а нижний нацелен в сливное отверстие. При превышении уровнем воды в бачке верхнего среза трубы происходит слив избыточной жидкости в унитаз. В некоторых моделях труба перелива крепится отдельно от остального сливного устройства, но механизм предохранительного слива тот же самый.
При монтаже и регулировке сантехнической арматуры верхний срез трубы перелива устанавливают так, чтобы он располагался на одном уровне с верхней плоскостью поплавка и не менее чем на 10 мм ниже отверстия для боковой подводки, а также отверстий для поступления воздуха, если таковые имеются.
Устройство клапанов для унитаза с нижней подводкой
В перечень узлов и деталей устройства клапана для сливного бачка унитаза с нижней подводкой входят:
- поплавок;
- тяга;
- рычаг-коромысло;
- ось коромысла;
- стойка поплавка;
- удлинитель стойки;
- возвратный элемент;
- толкатель;
- мембрана;
- двухсоставной корпус с соплом и резьбой;
- фильтр;
- коническая прокладка;
- наклонная шайба;
- гайка для штуцера.
Удлинитель используется для наращивания стойки поплавка при монтаже заливного клапана с нижней подводкой, если бачок унитаза очень высокий и требуется поднять уровень наполнения. Возвратный элемент изменяет движение входящего потока воды сверху вниз, за счет чего достигается снижение шума.
Механизм отдельных моделей, монтируемых в сливной бачок с нижней подводкой, помимо запорного клапана оснащен обратным клапаном. Этот дополнительный узел предотвращает обратный сброс содержимого в систему подачи воды при временном прекращении водоснабжения.
Читайте также: Установка сливного механизма унитаза: собираем обычный и двухрежимный слив
Обслуживание сливной и впускной арматуры
Вода в отечественных инженерных сетях часто содержит механические примеси (ржавчина, песок, солевые отложения), поэтому многие неисправности случаются из-за забитой сантехнической арматуры. По этой причине подавляющее большинство мероприятий по уходу за арматурой приходится на очистку.
Особое внимание при обслуживании и проведении профилактических работ уделяют фильтру, мембране, впускному соплу заливного клапана, запорному кольцу или груше, сливному отверстию. Следует иметь в виду, что фильтр обычно устанавливается в моделях российского производства, в образцах зарубежных поставщиков он встречается не всегда.
Другая часть проблем связана с неправильным наполнением бачка и протечками. В основе устранения этих недостатков лежит подсоединение и регулировка узлов, исправность и плотный прижим прокладок, затяжка гаек до конца.
Как выбрать клапан
Основные характеристики, на которые надо обратить внимание при поисках арматуры:
- подходящая высота бачка;
- параметры отверстия для подключения впускного клапана, сливного отверстия и отверстия в
- крышке бачка для кнопки пуска.
При неподходящем диаметре для кнопки пуска в ряде случаев проблема разрешается подкладкой переходного кольца.
Сантехника со впускным клапаном для унитаза с нижним подводом благодаря малозаметности подводящего шланга водопроводной системы выглядит эстетичнее.
К другим достоинствам подобных моделей относится пониженная шумность работы. У устройства для сливного бачка унитаза с боковым подводом воды отверстие для крепления расположено выше уровня наполнения бачка, поэтому вероятность протечки меньше.
Выбор способа слива определяется предъявляемыми требованиями. Сенсорные и однорежимные нажимные устройства обычно устанавливаются в общественных местах с большой посещаемостью, где основное значение придается регулярному спуску и хорошей омываемости чаши унитаза, а не экономии расхода воды. Для квартир больше подойдут модели с двумя режимами или функцией «стоп».
Вытяжной сливной механизм особенно популярен у пожилых людей, которым проще вытянуть ручку, чем нажать кнопку спуска. Рычажный спуск популярен в моделях в стиле ретро. Электронные и сенсорные смывные устройства годятся для установки в санузел, посещаемый людьми с особыми потребностями. Пневматика хороша при реализации дизайнерских решений.
Перед покупкой стоит сравнить у разных моделей скорость набора воды, выяснить размер общего и безотказного ресурса работы, измеряемого в циклах спуска-нажатия.
Среди кнопок, рукояток и вытяжных ручек встречаются варианты разных цветов, есть возможность заказать образцы с собственным логотипом и дизайном. Модели под металл выпускаются двух видов – металлизированные и с более стойким к истиранию гальваническим покрытием.
Одной из самых неприятных ситуаций, случающихся дома, в офисе, на предприятии и т.д., неспроста признан выход из строя арматуры унитаза. Согласитесь, столько ощутимых неудобств не создаст ни сорванный кран, ни перегоревший светильник.
Указанную проблему можно незамедлительно устранить, если знать, как выбрать и грамотно установить клапан для унитаза. Мы предельно подробно расскажем вам, какое устройство необходимо, чтобы закрыть поступление воды в бачок, а какое – чтобы слить ее оттуда.
У нас вы найдете полноценную информацию о видах сантехнических клапанов, правилах их подбора в зависимости от конструкции бачков и методах установки. В предложенной нами статье достоверные сведения, дополненные полезными схемами, фото и видео.
Виды клапанов для унитаза
Наиболее распространенный вид арматуры для унитаза — раздельный. Он применяется на всех самых популярных моделях бачков для унитазов и включает в себя механизмы для слива и набора воды, которые устанавливаются и работают автономно.
Выпускные клапаны можно разделить на виды по способу приведения в действие:
- Нажимные. Срабатывают путем нажатия на кнопку.
- Вытяжные. Приводят механизм слива в действие путем поднятия вверх штока, запирающего сливное отверстие.
- Рычажные. Сам рычаг может быть размещен на бачке или внизу, около унитаза. Устройство срабатывает благодаря нажатию на рычаг.
Рычажная система используется в основном в общественных уборных из-за бюджетной цены, простой конструкции и ремонтопригодности.
Впускные и сливные клапаны для унитазов являются элементами одной системы, но выполняют совершенно разные функции
Устройства нажимного типа, в свою очередь, также можно разделить на типы:
- выпускной клапан одноуровневый (с однорежимным сливом) — оснащен одной кнопкой, при нажатии на которую из бачка сливается все содержимое;
- одноуровневый клапан с режимом «стоп» — в таком устройстве первое нажатие приводит к подаче воды в унитаз, второе прекращает слив;
- выпускной клапан двухуровневый (двухрежимный) — кнопка слива состоит из двух клавиш, одна из которых приводит к сливу части воды, вторая — полностью опустошает бачок.
Модели запорных клапанов можно разделить по способу подводки воды: для бокового подключения и для нижнего впуска воды.
А также по конструкционным особенностям:
- Поршневое устройство. Впускной механизм имеет поршень, который приводиться в движение с помощью рычага. Прокладка, установленная на конце поршня, перекрывает поступление воды в бачок.
- Мембранный клапан. Это наиболее современное устройство. В нем вместо поршневой прокладки устанавливается силиконовая или резиновая мембрана. Она позволяет бесшумно и быстро набирать воду, но очень чувствительна к ее чистоте — это является главным недостатком, который часто приводит к неисправностям.
Кроме раздельных, существует также арматура совмещенной конструкции, в которой два клапана — впускной и запорный — объединены в одну систему. Работа одного зависит от исправности другого.
Установка и регулировка арматуры может вызвать некоторую сложность у непрофессионала. В случае выхода из строя одного из элементов системы приходится менять полностью весь механизм.
Разновидностей моделей впускной арматуры много, но различия между ними не слишком значительные. Конструкции поплавка и мембранного клапана — вот главное, что меняется и усовершенствуется в этих устройствах
Принцип работы сливного и заливного клапана
Принцип работы заливного клапана основывается на действии поплавка, который, при заполнении бачка водой, поднимается и через штангу приводит в движение клапан.
Как только вода наберется до определенного уровня, клапан перекрывает воду.
Устройство сливного бачка может внешне отличаться, но принцип очень похож, и, поняв однажды, как работает механизм наполнения и слива, нетрудно будет разобраться с любым из них
В спокойном состоянии сливной механизм предотвращает выход воды, но срабатывает, как только нажимают на кнопку.
Одновременно, его конструкция предусматривает защиту от перелива. Защита необходима в случае неисправности поплавкового клапана для унитаза, который вдруг перестает перекрывать воду. Тогда, заполнив бачок, вода вытекает наружу и затапливает помещение.
Чтобы этого не случилось, в корпусе сливного клапана предусмотрена сливная трубка. Если арматура работает нормально, то конец трубки возвышается над уровнем воды.
В случае неисправности впускного клапана верхушка оказывается ниже уровня воды, и тогда лишняя жидкость попадает в трубку и сливается в унитаз.
Арматура смывного бачка представляет собой комплекс устройств с клапанами, предназначенными для регулировки поступления, набора и вывода водопроводной воды из емкости:
Галерея изображенийСливной клапан отвечает за спуск воды из емкости, производимый после нажатия кнопки или рычага пользователемСливной клапан фиксируется в сливном отверстии унитаза типа компакт прижимной гайкой. Этот узел снабжается кольцеобразным уплотнителемК соединенному с рычагом или кнопкой коромыслу клапан, перекрывающий сливную трубу, присоединяется цепочкой. Есть модели, в которых вместо цепочки используют металлический пруток или пластиковый стерженьАктивизация сливного устройства производится при нажатии на кнопку как в приведенном примере или на рычагПри активизации сливного клапана бачок опустошается, вслед за чем производится набор воды до выставленного хозяевами уровняНабором воды в бачок занимается заливной клапан, к которому водопроводная вода подключается снизу как на фото или сбокуЗапорные клапаны с нижним и боковым подключением отличаются конструктивно, но принцип работы у них общий. Они снабжаются поплавковым устройством, реагирующим на понижение/повышение уровня воды в резервуареНаполненная воздухом пластиковая груша всегда лежит на поверхности воды: вместе с ней понижается при спуске и повышается при наборе. Именно она приводит в движение запорный механизм и останавливает его по наполнениюСпускной клапан в арматуре бачкаКрепление сливного клапана к днищу бачкаЦепочка для крепления запорного клапанаКнопка для активизации сливного клапанаСоединение кнопочного механизма со спускным клапаномЗаливной клапан с нижней подачей водыНижнее подключение водопроводной водыНаполненная воздухом регулируемая груша
Общие характеристики запорной арматуры
Водоспускная и водозапорная арматура должна выдерживать резкие перепады давления. В среднем рабочий показатель составляет от 0,4 до 15 атм.
Температура воды, при которой устройство будет нормально работать, находится в пределах от 2 до 45 °C. Рабочий ресурс составляет около 150—200 тыс. циклов.
Практически каждое устройство для слива или наполнения можно регулировать, подгоняя под высоту смывного бачка
В качестве материала для производства запорного клапана для унитаза используют:
- Полиэтилен высокого давления. Чем плотнее этот материал, тем выше его прочность. При этом увеличение плотности снижает его ударопрочность в условиях низких температур.
- ABS-пластик (химическое соединение акрилонитрилбудадиенстирола). Материал обладает стойкостью к механическим нагрузкам, к истиранию, воздействию агрессивных химических веществ, нечувствителен к перепадам температур.
Для каждой модели клапана производитель указывает допустимую высоту бачка, она может быть от 295 до 500 мм.
Важно также обращать внимание на присоединительный размер — при его несовпадении используют переходное кольцо.
Установка и настройка впускного клапана
Назначение впускного клапана для унитаза — регулировка набора воды в бачок унитаза. Клапан обеспечивает бесшумное и быстрое наполнение: около 7 литров за 20— 45 секунд.
Снабжается фильтром с размером ячеек около 200 мкм. В случае засорения его можно очистить и промыть водой, не извлекая из бачка. Поплавок в таком устройстве может быть открыт, а может находиться внутри защитного корпуса.
Переустановка поплавкового клапана выполняется достаточно просто. В моделях с нижним подключением клапан нужно устанавливать перед монтажом бачка.
На трубку устройства надевают резиновую прокладку, повернув ее конусной стороной к отверстию в бачке. Затем клапан просовывают в отверстие для подвода воды, надевают пластиковую шайбу (если она входит в комплект) и фиксируют гайкой. Гайку закручивают сначала рукой, а затем затягивают ключом.
Очень важно обеспечить герметичность, правильно установив резиновые прокладки. В моделях с боковым подключением защита от протечек не так важна, там подача воды размещается над уровнем наполнения бачка.
Обратить внимание также нужно на то, чтобы поплавок в бачке ни к чему не касался, иначе он не сможет свободно подниматься или опускаться вместе с уровнем воды.
Важно также установить поплавок таким образом, чтобы уровень воды находился ниже края бачка на 15 см. Некоторые модели предусматривают регулировку уровня наполнения бачка. С помощью нее можно настроить наполнение бака полностью или наполовину

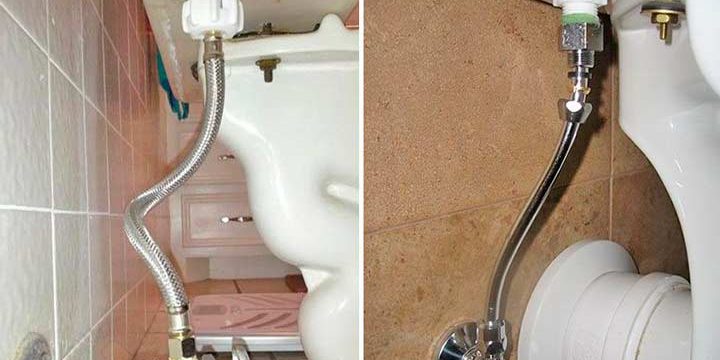

Гибкий шланг присоединяется к водопроводному стояку через кран с применением ФУМ ленты. Запорный вентиль устанавливается в обязательном порядке. В случае необходимости ремонтных работ, он позволит перекрыть воду.
Восстановление работоспособности поплавкового клапана производится следующим образом:
Галерея изображенийПеред началом работ отключаем подачу воды в бачокНажимаем на рычаг или кнопку смывного устройства, чтобы опорожнить бачок полностью, и просушиваем губкой изнутриОтвинчиваем крепеж, удерживающий поплавковый клапан, чтобы обеспечить возможность для регулировки и замены при необходимостиЕсли сам поплавок или его держатель будут мешать производству ремонтных операций, сдвинем ихОсмотрим мембрану поплавкового клапана. Если она повреждена, берем с собой в магазин, чтобы купить аналогичную для заменыЧтобы обеспечить нормальную работу поплавковому клапану, удаляем минеральный налет, растворив ее обычным уксусом и оттирая щеткойНа штатное место испорченной мембраны устанавливаем новую, после чего возвращаем на место поплавок и закручиваем вокруг него крепежОткрываем перекрытый перед работой шланг, поставляющий воду с смывной бачок. Следим за тем, как поплавок реагирует на изменения уровня воды в емкости. Если необходимо, корректируем его высотуШаг 1: Отключение поставки воды в бачокШаг 2: Полное опорожнение смывного бачкаШаг 3: Откручивание крепежа поплавкового клапанаШаг 4: Перемещение держателя поплавкаШаг 5: Осмотр мембраны поплавкового клапанаШаг 6: Удаление кальциевого налета вокруг клапанаШаг 7: Установка новой мембраны и обратная сборкаШаг 8: Проверка действия отремонтированного клапана
Если утечка обнаружена в области отсечного клапана, работы по устранению неполадки устраняют в такой последовательности:
Галерея изображенийЕсли затягивание уплотнительной гайки отсечного клапана по часовой стрелке не принесло результатов, разберем его. Для этого снимем уплотнительную гайкуПовернем шток отсечного клапана, зафиксировав его шарнирными клещами. Снимаем его, остальные детали не трогаем, оставляем на местеСнимаем и осматриваем шайбы, расположенные вокруг отсечного клапана. Если они повредились, берем в магазин, чтобы приобрести новые, если просто «заросли» минеральным налетом, чистимОтчищенные от минерального осадка или вновь приобретенные шайбы ставим на штатное место. Производим обратную сборку отсечного клапана и подключение бачка к подаче водыШаг 1: Удаление уплотнительной гайкиШаг 2: Демонтаж отсечного устройстваШаг 3: Осмотр и очистка шайб вокруг клапанаШаг 4: Установка очищенных или новых шайб
Монтаж и регулировка выпускного клапана
Механизм сливного клапана предназначен для подачи воды в унитаз. Производители выпускают множество различных конфигураций устройства.
Например, для экономичного использования воды разработана двухуровневая арматура, в которой слив может быть полным или частичным. Одноуровневые устройства иногда оснащают системой «стоп», которая прекращает процесс слива, как только отпускают кнопку.
Приобретая устройство, нужно обращать внимание на материал, из которого производят запирающие прокладки.
Если раньше отечественные производители использовали только резину, то сейчас ее все чаще делают из силикона. Этот материал не имеет механической памяти, не деформируется.
Силиконовая и резиновая прокладки, и конический выступ на седле арматуры создают несколько факторов защиты и предотвращают протекание клапана
Установка арматуры по шагам
Если механизм слива сломался или устарел, нет необходимости менять бак унитаза — нужно просто заменить неисправный элемент.
Вы хотите заменить бачок унитаза новым? Подробное руководство по замене изложено в другой нашей статье.
Даже если модель унитаза устарела, производитель выпускает новую, но подходящее к нему устройство. Лучше, конечно, чтобы бачок и запорная арматура принадлежали одной торговой марке.
В комплект клапана для спуска воды входит спускной клапан, уплотнительная прокладка, переходное кольцо, крепления бачка к унитазу, а также подробная инструкция по монтажу
Далее, монтаж сливного клапана будет показан на примере устройства для двухрежимного слива с тросиком. Устанавливают бак на унитаз. Для этого надевают прокладку 14 на основание клапана 12.
Вам также может быть интересна информация о выборе и замене прокладки между унитазом и бачком.
Схематическое изображение составных элементов клапана. Зная устройство этого приспособления, проще выполнить его настройку и регулировку
Клапан устанавливают в отверстие бака и снаружи закручивают гайку 15, на которую затем надевают прокладку 16. Она обеспечит герметичность соединения.
Болты 13 устанавливают в монтажные отверстия в определенной последовательности.
Важно сохранить последовательность крепления болтов 13 и не забыть выполнить их промежуточное крепление к баку
Устанавливают тросиковый механизм. Его окончание закрепляют в коромысле 8 так, чтобы пластиковый кожух был заведен до упора.
Затем опускают корпус спускного клапана 9 в основание 12 и закрепляют его, проворачивая вправо. Проверяют, не задевает ли устройство стенок бачка и механизма впускного клапана.
Перед установкой тросикового механизма проверяют надежность закрепления тросика в держателе. Если он высвободился в процессе транспортировки или монтажа, то его необходимо закрепить
Далее регулируют высоту трубки перелива 7. Для этого нужно сначала повернуть ее по часовой стрелке, чтобы снять с блокировки. После установки необходимой высоты ее вновь блокируют поворотом против часовой стрелки.
При правильно отрегулированной высоте трубки уровень наполнения воды не должен подниматься ближе, чем 20 мм к краю трубки перелива.
Край трубки перелива, в свою очередь, при наличии бокового отверстия бачка (для подключения к подаче воды), должен находиться ниже его на 10 и более миллиметров.
Далее закрепляют нажимную кнопку на крышке бака. Для этого предназначен специальный держатель. Соединяют кнопку с тросиком так, чтобы он не перекручивался и не цеплялся за наполнительный клапан. В бачках с нестандартным отверстием используют переходное кольцо.
При необходимости, отрегулировать уровень наполнения воды в сливном бачке унитаза можно с помощью настроек впускного клапана.
В правильно установленном устройстве, кольцо клапана, при нажатии и отпускании кнопки, должно свободно падать и плотно закрывать отверстие для слива воды. Если этого не происходит, то нужно отрегулировать длину тросика, вращая регулятор
Регулировка слива воды
Изменить объем остатка воды после полного слива можно с помощью регулятора 10 на корпусе клапана для унитаза.
Чтобы увеличить остаток, его поднимают, чтобы уменьшить — опускают. Настроить клапан таким образом, чтобы вода полностью сливалась с бачка можно, опустив регулятор до упора вниз.
Чтобы отрегулировать полный или частичный слив, производители предусматривают наличие механизма для регулировки, который позволяет установить необходимый объем смываемой воды
По схожему принципу регулируется и малый слив. Но, все же, бывают некоторые различия. В некоторых моделях рычаг для регулировки находится в свободном доступе, в иных рычаг необходимо разблокировать поворотом вправо.
И тогда, при поднятии рычажка, сливной объем уменьшится, при опускании — наоборот.
Если сливной бак переполняется, нужно отрегулировать трубку перелива. Для этого, также как и при установке, ее необходимо провернуть по часовой стрелке и установить необходимую высоту. Затем ее обратно фиксируют поворотом в обратном направлении
После проведения монтажа и регулировки проверяют работоспособность системы — кнопки малого и большого слива должны выполнять свои функции.
При нажатии на маленькую кнопку должен срабатывать малый слив, большая должна опустошать бачок почти полностью, в зависимости от настроек.
Разные модели клапанов могут настраиваться по своему, но общий смысл настроек сохраняется — он основывается на принципе работы системы
Вам также может быть полезна информация о том, как правильно разобрать сливной бачок.
Обслуживание сливной и впускной арматуры
Так как практически любая водопроводная вода содержит механические и химические примеси, необходимо время от времени промывать оборудование — запорное кольцо, фильтр заливного клапана для унитаза.
Песчинки, отложение солей и ржавчины, могут вывести из строя оборудование.
Чтобы избежать сильного загрязнения, кольцо промывают водой. Чтобы добраться до него, откручивают кнопку слива, снимают крышку бака. Вытягивают корпус клапана, проворачивая его против часовой стрелки.
Для устранения течи в районе сливного клапана чаще всего требуется провести его замену:
Галерея изображенийДля замены поврежденного смывного клапана отключаем поставку воды в бачок и просушиваем его изнутри губкойОслабляем крепежную гайку, фиксирующую шланг подачи воды в смывной бачокВнутри бачка находим крепежные болты, с помощью которых бачок крепится к унитазу. Фиксируем их сверху шлицевой отверткой, а снизу отвинчиваем гайкиУдобный для дальнейшей работы участок в санузле застилаем газетами и старыми полотенцами. Отделяем емкость от унитаза и укладываем на подготовленное местоСнимаем сливной клапан в сборе, затем переворачиваем бачок вверх дном и откручиваем пластиковую контргайкуНовую сливную трубу примеряем по высоте бачка. Она должна быть минимум на 1 см ниже верхней кромки емкости. Если необходимо, подрезаем трубуНаносим герметик на шайбу в основании нового смывного клапана, после чего проталкиваем его в отверстие. Убираем излишки герметикаВозвращаем бачок с новым смывным клапаном на место. Крепим его к унитазу болтами, подсоединяем подачу водыШаг 1: Отключение воды и осушение бачкаШаг 2: Ослабление гайки на подаче воды в бачокШаг 3: Развинчивание крепления смывного бачка к унитазуШаг 4: Демонтаж бачка для замены клапанаШаг 5: Удаление старого клапана с контргайкойШаг 6: Раскрой трубы сливного клапанаШаг 7: Установка нового сливного клапанаШаг 8: Обратная установка и крепление бачка
Очищают детали без применения агрессивных моющих средств, таких, которые имеют в своем составе абразивные частицы, органические растворители, щелочные или кислотосодержащие вещества.
Запорное кольцо сливного механизма унитаза также вынимают для очистки. Чтобы его снять, нужно сначала извлечь фиксатор
Выводы и полезное видео по теме
Как работает арматура сливного бачка:
Как правильно установить унитаз, бачок, сливной и заливной клапаны:
Всем известна истина: хочешь сделать хорошо — сделай сам. Это касается и установки клапанов для унитаза. Разобравшись в технических нюансах, вы вполне сможете самостоятельно установить и настроить арматуру.
Вы неоднократно меняли арматуру сливного бачка и можете дать полезные рекомендации новичкам в этом деле? Не стесняйтесь, поделитесь своим опытом. Или у вас возникли вопросы по монтажу или регулировке? Задавайте их, пожалуйста, в комментариях под этой статьей.
Качество работы унитаза напрямую зависит от исправности запорной арматуры, отвечающей за подачу и слив воды. В настоящее время в продаже можно видеть немало различных моделей этого сантехнического оборудования. Видов запорной арматуры не так много, поскольку она однотипна, подходит для различных модификаций. Рассмотрим подробнее, как работает запорная арматура для унитаза.
Виды запорной арматуры и их особенности
Запорная арматура может иметь раздельную и совмещенную конструкцию. В прошлом в унитазах использовалась исключительно раздельная конфигурация. В ней заливной и сливной клапан устанавливаются по отдельности, функционируют автономно. Работу заливного клапана регулирует поплавок, который при подъеме воды в бачке посредством управляющей тяги перекрывает ее подачу. Сливной узел состоит из горловины с клапаном, который может быть:
- воздушным;
- механическим.
Управление производится при помощи воздействия на кнопку, педаль, клавишу, рычаг. К достоинствам раздельной запорной арматуры можно отнести возможность производить замену или ремонт только поврежденного узла. Это экономит расходы, упрощает проведение монтажа и демонтажа. Поэтому такие системы применяются в унитазах и сейчас.
В продукции элитного класса, новейших моделях используется новая конструкция запорной арматуры. В ней сливной и заливной клапаны соединены в общую систему, имеют прямую тяговую зависимость. Регулировка сборной запорной арматуры отличается сложностью. Но при точной настройке гарантирована безопасная и безукоризненная работа блока. Недостатками такой системы является необходимость полного демонтажа в случае поломки и сложность ремонтных работ.
Запорная арматура различается и по материалу изготовления. В большинстве случаев для нее используются полимеры. От состава пластика зависит прочность и долговечность фурнитуры узлов, безукоризненность работы системы. Ранее по стоимости арматуры можно было судить о качестве материала, точности конструкции. В настоящее время количество производителей этой продукции значительно возросло. Новые компании, которые только начинают завоевание рынка, выпускают качественные изделия по низкой стоимости. И, напротив, в сертифицированных товарах подделки порой встречаются. Поэтому выявить низкокачественную арматуру можно, к сожалению, лишь в процессе эксплуатации.
Высокой прочностью, долгим сроком службы отличается металлическая фурнитура. Для ее изготовления используются бронзовые или латунные сплавы. Эти материалы обладают высокой устойчивостью к влаге, механическим воздействиям. Поэтому в течение нескольких лет сохраняют свои функциональные качества, не разрушаются от коррозии. Производители унитазов устанавливают единую запорную арматуру из металла только в элитных моделях, изготовленных в определенном стиле. Раздельными системами можно оснастить любой унитаз.
Верхняя и нижняя запорная арматура для унитаза
Запорная арматура делится по месту установки, способу подачи воды. От того, с какой стороны бачка, сверху или снизу она встраивается, зависит конструкция системы, что учитывается при необходимости произвести замену поврежденного узла.
Основное различие в конфигурации и установке имеет запорная арматура верхней и нижней подачи воды. В обеих системах клапан закрывается посредством воздействия на него управляющей тяги, соединяющейся с поплавком, который может представлять собой пластиковую емкость или деталь из пенопласта. При установке арматуры производится его тщательная балансировка. Это необходимо для эффективной работы системы, которая зависит от правильного уровня воды в сливном бачке.
В унитазах отечественного производства устанавливается арматура, обеспечивающая верхнюю подачу воды. Такая система размещается в боковой части бачка. К недостатку этой конструкции относится шум, который создается системой при подаче воды. Многие зарубежные производители оснащают унитазы нижней запорной арматурой. Эти конструкции работают бесшумно, что повышает комфортность, обеспечивает более стильный вид модели. Установка верхней системы производится после монтажа бачка унитаза, нижнюю арматуру нужно оборудовать до его размещения на конструкции унитаза.
Работа сливного механизма бачка унитаза
Устройство сливного клапана значительно проще, чем узла подачи воды. В нем нет запорного механизма, так как в этой конструкции он не нужен. Управление сливным клапаном производится при помощи тяги. Она может иметь вид цепочки или штанги.
В прежние времена в устройстве унитазов повсеместно использовался рычаг, расположенный в боковой или верхней части бачка. Сейчас большинство моделей оснащается более удобным вариантом — кнопкой. В таком механизме может быть предусмотрено два режима слива воды. В зависимости от степени нажатия на кнопку производится полное опустошение бачка или удаление половины его содержимого.
При нажатии на рычаг или кнопку открывается заслонка, закрывающая верхний штуцер, и вода выливается в унитаз. После этого вес заслонки заставляет ее вернуться в исходное положение, клапан слива закрывается.
Процесс установки запорной арматуры унитаза
Приобрести запорную арматуру можно и отдельно, но легче производить установку фирменных систем, которые идут в комплекте с унитазом. В этом случае гарантировано точное соответствие всех элементов.
В работе по установке бачка потребуются:
- Разводной ключ.
- Рожковые ключи.
- Плоскогубцы.
- Отвертка.
- Гибкий шланг.
- Водопроводный кран.
- Резиновая фума.
- Прокладки подходящего размера.
Сначала необходимо произвести в бачке монтаж основания сливного узла, обеспечивая плотное прилегание его к выпускному отверстию. Между основанием и дном бачка укладывается резиновая прокладка. Затем бачок устанавливается на унитаз. Между ними нужно установить толстое кольцо из резины, которое предотвратит соприкосновение поверхностей. Бачок при помощи болтов прикручивается к унитазу.
Если в модели предусмотрена нижняя подача воды, перед установкой бачка нужно монтировать арматуру подачи воды. В этой конструкции важно хорошо закрепить резиновые прокладки, которые предотвратят протекание. В верхней арматуре такие детали не требуются, так как она располагается над поверхностью воды. Такие узлы можно монтировать после установки бачка. Способ монтажа одинаков для обоих видов. Трубка просовывается в отверстие в бачке и закручивается гайками с обеих сторон.
На следующем этапе гибкий шланг присоединяется к штуцеру стояка водопровода, устанавливается водопроводный кран, который позволит в случае необходимости проведения ремонта перекрыть доступ воды к унитазу. Современные шланги оснащены гаечно-прокладочными зажимами, обеспечивающими надежность соединения. Но сантехники обычно подстраховываются, используя фуму. После подведения бачка к водопроводу нужно отрегулировать поплавок. Уровень воды должен быть примерно на 15 см ниже кромки бачка.
В заключительной стадии установки оборудуется механизм слива воды. Верхний элемент конструкции вставляется в отверстие крышки и закрепляется декоративными деталями, которые закрывают отверстие.
Неисправности в работе сливного бачка
Основные неисправности работы сливного бачка связаны с нарушениями в установке запорной арматуры или износом ее элементов. При необходимости замены клапанов, демонтажа бачка требуется закрыть доступ воды. Если имеется кран на отводе от водопроводной трубы, достаточно просто закрыть его. В противном случае нужно перекрыть стояк.
- Одной из простых неполадок в работе бачка является неправильная регулировка поплавка. Это приводит к недостаточному или излишнему поступлению воды. В старых моделях проблема решается при помощи изменения положения проволоки, которая держит поплавок. Ее необходимо немного изогнуть, приподняв поплавок, если воды поступает мало или, опуская его, если ее слишком много. В новых унитазах предусмотрена регулировка при помощи винта.
- Нарушения дозировки подачи воды могут быть связаны с загрязнением водопроводящих отверстий. В таком случае с поплавка нужно снять колпачок, повернув его, вытащить мембрану, вымыть протоки. Желательно заменить мембрану, чтобы обеспечить качественную работу механизма.
- При нарушении прочности присоединения сливного механизма вода в бачок течет непрерывно, но он не набирается. Для устранения проблемы необходимо подкрутить болты, фиксирующие основание арматуры.
- Если вода течет в унитаз непрерывно, причиной может быть пересыхание клапана или его засорение. Сливную систему нужно разобрать, чтобы открыть доступ к сливному отверстию. Следует тщательно прочистить клапан и отверстие и все поставить на место. Если это не помогло, придется заменить износившуюся мембрану.
- Течь под бачком возникает при износе резинового кольца, расположенного между ним и унитазом. В таком случае требуется заменить его новым с точным соблюдением размеров.
Конструкции запорной арматуры для унитаза не отличаются сложностью. Знание особенностей их устройства дает возможность правильно выбрать модель сантехнического оборудования, произвести своими руками установку и ремонт. Это позволит сэкономить средства, исключить необходимость вызова специалистов.
ДомойРЕМОНТКлапан для унитаза: виды клапанов и особенности их монтажа. Установка и настройка… Полное опорожнение смывного бачка ПеОтключение поставки воды в бачокред началом работ отключаем подачу воды в бачок Откручивание крепежа поплавкового клапана Перемещение держателя поплавка Удаление кальциевого налета вокруг клапана Осмотр мембраны поплавкового клапана Установка новой мембраны и обратная сборка Проверка действия отремонтированного клапанаЕсли утечка обнаружена в области отсечного клапана, работы по устранению неполадки устраняют в такой последовательности:
