Помещения, в которых будет работать газовый котел, оговариваются в СНиП 31-02-2001, ДБН В.2.5-20-2001, СНиП II-35-76, СНиП 42-01-2002 и СП 41-104-2000 – эти документы исключают или минимизируют любые чрезвычайные ситуации. Помещения для размещения газовых котлов попадают под классификацию пожароопасных и взрывоопасных, поэтому при проектировании, планировке, монтаже и настройке оборудования для газового отопления все требования к помещению для установки газового котла должны строго соблюдаться.
Общие требования к установке газовых приборов
В помещении, предназначенном для установки газового котла, согласно вышеуказанным нормативам, должно быть хорошее естественное освещение: на 1 м3 должно приходиться не менее 0,03 м2 площади оконного проема (но не окна – перегородки, рамы и импосты не учитываются). Обязательно оборудовать помещение системой приточно-вытяжной вентиляции по следующим правилам: общий объем прямых и обратных потоков воздуха за час, умноженный на 3, равен объему всего вытяжного устройства. Кроме окна, оборудованного форточкой, в помещении устанавливается дверь с выходом на улицу. В таблице указаны требования по объему помещения:
Мощность газового котла | Общий объем топочной |
< 30 кВт | 7,5 м3 |
> 30-60 кВт | 13,5 м3 |
> 60-200 кВт | Требования согласно условиям установки и эксплуатации котла на газу, но не меньше 15 м3 |
Внимание!
Для агрегатов, работающих на газу и имеющих мощность более 6000 Вт, на каждую лишнюю единицу мощности следует добавить 0,2 м3.
Надзорные требования к помещению для установки газового котла оговаривают — эксплуатировать любые приборы для отопления квартиры разрешается на каждом этаже многоэтажного дома и в любой комнате квартиры. Под эти требования подходят и кухни в многоэтажных домах, так как они уже оборудованы соответствующими коммуникациями. Единственное условие — общая тепловая мощность всех приборов для нагрева воды и отопления квартиры (котлы, бойлеры, ТЭНы, отопительные радиаторы, батареи или регистры) не должна превышать в сумме 150 кВт.
Высота потолков в помещении — 2 метра или больше. Комната, в которой будет монтироваться и эксплуатироваться котел на газу, должна отделяться от соседних комнат капитальными огнеупорными стенами. Материал для стен или перегородок должен иметь временной предел огнеустойчивости 0,75 часа (45 минут). Помещение для котла должно быть спланировано так, чтобы при пожаре эксплуатации не существовало возможности для огня распространяться по квартире.
Внимание!
Газовые котлы марки TLO, работающие по принципу естественной циркуляции теплоносителя, могут быть установлены и должны эксплуатироваться только в подвале дома или в цокольных помещениях.
Монтаж газового настенного котла – требования к кухне
- Потолок — 2 метра и выше.
- Общий объем кухни — больше 7,5 м3, оборудована вентиляция, установлено окно и есть дверь, выходящая на балкон.
- Для воздухообмена необходимо оборудовать решетку внизу стены или двери, которая выходит в соседнюю комнату, площадь решетки – не менее 0,02 м2.
Для установки газового котла на кухне, может понадобиться разрешение газовой службы.
Если кухня в квартире не соответствует требованиям СНиП, то газовое отопительное оборудование можно устанавливать и эксплуатировать только с разрешения газового надзора.
Внимание!
Категорически запрещено устанавливать в одной комнате больше 2-х приборов отопления или больше 2-х бойлеров, если объем помещения меньше 7,5м3
Существующие правила установки газового котла в частном доме во многом повторяют требования, предъявляемые к котлам, которые работают в квартирах многоэтажных домов. Отличия вызваны только тем, что часто в частном доме для отопительного оборудования выделяется отдельное помещение или здание, к которому предъявляются дополнительные требования, перечисленные ниже.
Правила установки напольного газового котла
- В строящемся доме необходимо спланировать отдельное помещение для установки котла, работающего на газу. Помещение должно быть с естественным притоком воздуха через решетку в двери или через отверстие в стене.
- Обязательно проделывается отдельное отверстие для приточно-вытяжной вентиляции – оно должно находиться под потолком.
- Отверстие в стене под дымоходную трубу, отверстие ниже дымохода под сажетруску (для чистки дымоходной трубы), которое проделывают ниже основного дымохода на 20-30 см.
- Дымоход делается герметичным, чтобы дым и углекислый газ не попадал обратно в помещение. Для герметичности внутри большой трубы дымохода устанавливается труба меньшего диаметра, по которой и выводятся продукты сгорания газа.
- Помещение, предназначенное для монтажа и эксплуатации газового котла, должно быть просторным и обеспечивать свободный доступ и эксплуатацию, техническое обслуживание и ремонт котла. Пол в топочной должен быть сделан из негорючих материалов – бетонной стяжки, натурального камня, брусчатки. Топочная должна быть подключена к водопроводу для работы водонагревательного прибора, и оборудована канализацией.
- Площадь помещения под котел — 4 м2, высота потолков в комнате – не менее 2,5 м2.
- Наружная дверь должна быть шириной ширину 80 см.
- Верхняя часть дымохода должна находиться выше кровли. Сечение дымоходной трубы должно быть больше диаметра выходного отверстия котла.
- Для подвода электропитания в котельной должен быть оборудован электрощит с заземлением.
- Газовая магистраль заводится в помещение заранее. Для каждого газового прибора должен устанавливаться отдельный вентиль.
- Стены котельной штукатурятся – горючими материалами (МДФ, ДВП, пластик) отделывать стены категорически запрещено.
Требования к помещению котельной в частном доме
Рядом с топочной и в самом помещении запрещено хранить легковоспламеняющиеся жидкости и предметы. Фундамент под АОГВ (агрегат отопительный газовый или агрегат отопительный газовый водонагревательный) не должен промерзать зимой, поэтому его глубина должна быть ниже уровня промерзания грунта в данном регионе. Воздух из вентиляционного отверстия должен быть чистым, то есть, дымоход должен располагаться далеко от вентиляционного отверстия. Помещение или здание, в котором установлен газовый котел, нельзя оборудовать для других целей.

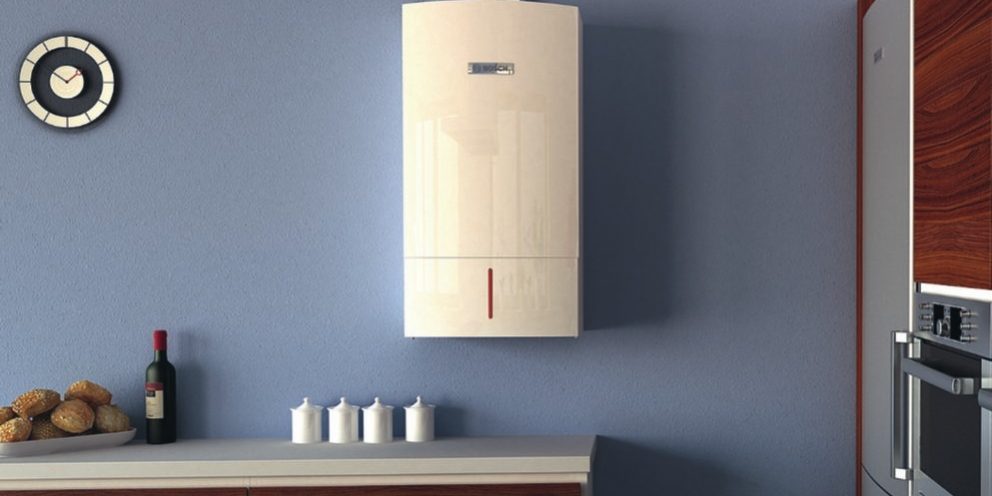

Правила установки настенных газовых котлов в квартире
Обычно в квартире газовый котел устанавливается на кухне, так как в нее уже заведена газовая магистраль, имеется водопровод и канализация. То есть, априори все требования к монтажу газового оборудования уже выполнены – остается только подключить котел. Такое положение вещей автоматически снижает расходы на прокладывание инженерных коммуникаций и энергоносителей. Запрещено монтировать котел на газу в помещениях в высокой влажностью – в ванной, прачечной и т.д.
Для настенных котлов предусмотрено несколько дополнительных требований:
- Стена или перегородка для подвешивания котла должна выдерживать его – на гипсокартонную или другую легкую перегородку подвешивать оборудование нельзя.
- Если стена декорирована горючими материалами (обои, винил, пластик, МДФ, ДВП), то между газовым настенным котлом и стеной устанавливается прокладка из негорючего материала в 3 мм толщиной. Котел при этом должен крепиться специальными метизами, которые обеспечивают расстояние от корпуса котла до стены не менее 4-5 см.
- Минимальное расстояние от котла до потолка и стен помещения – 0,5 метра. Расстояние от котла до пола – 0,8 метра.
Перед монтажом и пуском газового оборудования нужно получить все соответствующие документы. Главное условие при установке котла в частном доме, работающего на газу — сначала заключается договор о подключении газовой магистрали, а также составляется проект монтажа газового оборудования и газификации дома. Эти документы разрабатываются и утверждаются поставщиком газа в регионе.
Изначально принципиальная схема котельной проектируется под конкретное теплосиловое оборудование. Перед монтажом домашней сети теплоснабжения список водогрейных установок часто меняется либо дополняется. Например, хозяин хочет поставить в топочной второй котел, бойлер и прочие аппараты, не предусмотренные проектом.
Возникает проблема: как уместить всю отопительную технику плюс элементы обвязки в помещение небольших размеров. Причем котельная в частном доме должна соответствовать нормам проектирования, соблюдение требований = безопасность при эксплуатации. Рассмотрим способы решения этой задачи.
Что можно разместить в топочной
Перед обустройством котельной нужно составить перечень оборудования, которое планируется установить в загородном коттедже. В первую очередь сюда относятся агрегаты, обеспечивающие работу системы отопления, холодного и горячего водоснабжения (ХВС, ГВС), различные электроустановки. Приведем полный перечень:
- источники тепла – котлы на разных видах топлива, внутренние блоки геотермального теплового насоса;
- агрегаты для приготовления горячей воды – бойлер электрический либо косвенного нагрева, газовая колонка, проточный водонагреватель;
- буферная емкость нужного объема;
- гидравлический разделитель (гидрострелка) с коллектором;
- гребенка со смесительным узлом для водяных теплых полов;
- оборудование ХВС и водоочистки – фильтры, гидроаккумулятор, насос, автоматика (реле давления);
- элементы обвязки – трубы, циркуляционные насосы, расширительные баки, запорная и регулирующая арматура;
- домовой электрощит.
Примечание. Накопительный водонагреватель необязательно размещать в топочной. Электрический бойлер можно расположить в ванной, газовую колонку – на кухне. Но если габариты котельной позволяют, лучше собрать все аппараты в одном техническом помещении.
Электрощит тоже допускается устанавливать внутри теплогенераторной, на отдельном простенке. На оставшейся свободной площади можно расположить громоздкую бытовую технику, например, стиральную машину, морозильную камеру.
Из приведенного перечня выбираем необходимое оборудование, руководствуемся проектом либо актуальной схемой отопления и водоснабжения. Рисуем планировку комнаты в масштабе и переходим к проектированию – размещению всех водо– и теплоснабжающих агрегатов. Но сначала придется изучить…
Нормативные требования к котельной
Наиболее точно сформулированы требования норм к теплогенераторным, работающим на природном и сжиженном газе (СУГ). Инсталляция электрокотлов регламентируется ПУЭ (Правилами устройства электроустановок). Четкое описание монтажа агрегатов на твердом топливе отсутствует, действие СНиП II-35-76 «Котельные установки» не распространяется на теплогенераторные мощностью меньше 360 кВт.
Устройство газовых котельных нормируется такими документами:
- СП 62.13330.2011 «Газораспределительные системы»;
- СП 42-101-2003 «Общие положения по проектированию»;
- СП 402.1325800.2018 «Здания жилые. Правила проектирования систем газопотребления»;
- СП 60.13330.2012 «Отопление, вентиляция и кондиционирование».
Рекомендация. Изложенные в перечисленных документах нормы не согласованы друг с другом. Отсюда возникают разночтения, затрудняющие сдачу объектов в эксплуатацию. Перед строительством топочной посетите офис организации-поставщика газа в вашем регионе и узнайте, какими Правилами нужно руководствоваться.
При устройстве любой котельной лучше следовать указаниям по монтажу газовых теплогенераторов. Причины:
- Вероятность взрыва либо возгорания твердотопливного котла ничуть не меньше, чем отопителя на природном газе или жидком топливе. Соответственно, надо всегда соблюдать правила пожарной безопасности.
- В дизельной теплогенераторной присутствует острый запах солярки, котлы на твердом топливе нередко выбрасывают дым внутрь помещения. Значит, нужна вентиляция.
- Все отопительные агрегаты, сжигающие различные виды горючего, нуждаются в дымоходе.
- Электрокотлы работают под напряжением 220/380 вольт, сила тока в цепи – минимум 5 ампер. Включение/отключение нагрева сопровождается щелчком контактора. Так что нагреватель просится в отдельную комнату с ограниченным доступом.
Размеры и другие параметры помещения
Топочную нельзя обустраивать в жилых комнатах частного дома. Исключение – местные нагреватели воздуха: газовые и электрические конвекторы, камины, печи на дровах. Где можно размещать котельное оборудование:
- в нежилых помещениях – коридоре, кухне, подвале, цокольном этаже при условии выполнения требований к размерам комнаты и вентиляции;
- во внутреннем помещении на любом этаже дома, специально предназначенном для установки котлов и водонагревателей;
- в пристройке либо отдельно стоящем здании, например, летней кухне или гараже;
- на улице под навесом (если не запрещает инструкция по эксплуатации конкретного аппарата).
Важное уточнение. Автономную котельную, работающую на сжиженном газе (СУГ), недопустимо устраивать в цокольном либо подвальном помещении. Смесь пропана с бутаном тяжелее воздуха, в случае утечки газ стелется над полом и не удаляется естественной вытяжкой.
В санузлах и ванных комнатах ставить газоиспользующие нагреватели нельзя. Теплогенераторная должна иметь окна, расчет площади остекления делается так: на каждый кубометр объема помещения приходится 0.03 м² светопрозрачной конструкции. Функциональное назначение окон в котельной:
- Организация естественного освещения днем.
- Отвод ударной волны на улицу в случае взрыва.
Остекление относится к легкосбрасываемым конструкциям. При взрыве газа или перегретого ТТ-котла стекло вылетает в первую очередь, нагрузка от ударной волны на стены существенно снижается. Это особенно актуально для легких каркасных зданий. По той же причине дверь из топочной должна распахиваться наружу.
Требования к объему и размерам котельной теплопроизводительностью до 60 кВт:
- минимальная высота потолков – 2 м;
- кубатура – минимум 8 м³;
- при установке 2 теплогенераторов указанные габариты увеличиваются до 2.5 м и 13.5 м³ соответственно.
Примечание. Мы привели нормы из документа СП 62.13330.2011. Свод Правил 402.1325800.2018 (более новый) уже требует выделить под топочную комнату высотой 2.5 м, минимальный объем – 15 м³. Отсюда разночтения и неприятные нюансы при сдаче котельных в эксплуатацию газовым службам.
Вентиляция теплогенераторной
Во внутренних, пристроенных и отдельных помещениях следует предусматривать естественную вытяжку и приток свежего воздуха. Конкретные требования:
- в котельной с газовыми теплогенераторами количество приточного и вытяжного воздуха равно 3 объемам комнаты в течение 1 часа (трехкратный воздухообмен) плюс подача воздуха на горение;
- для турбированных котлов, оборудованных закрытой камерой, предусматривается наружный забор воздушной смеси на горение;
- для агрегатов на твердом и жидком топливе делается однократный воздухообмен + дополнительный приток на горение (количество указывается в паспорте отопителя);
Организация вентилирования теплогенераторной с любыми типами котлов. Исключение – агрегаты, потребляющие сжиженный газ, для них воздухообмен делается иначе. - вытяжка организовывается через вертикальный канал сечением 140 х 140 мм (или Ø150 мм), решетка располагается в верхней зоне котельной;
- приточный воздух подается через входную дверь 2 способами: снизу в полотно врезается вентиляционная решетка либо оставляется щель между полом и створкой (площадь сечения – 0.02 м²).
Дополнение. Если один из котлов потребляет сжиженную пропан-бутановую смесь, в помещении необходимо монтировать 2 вытяжных решетки – одна над полом, вторая – под потолком. Причину мы поясняли выше – СУГ значительно тяжелее воздуха.
Естественная вентиляция – типовое решение для бытовых котельных. Принцип работы следующий: в вертикальном вытяжном канале возникает природная тяга, удаляющая воздух из верхней зоны топочной. Создается разрежение, затягивающее свежие воздушные массы сквозь приточную решетку или зазор под дверью.
Правила устройства дымоходов
Труба для отведения продуктов горения используется в большинстве котельных. Дымоход нужно правильно построить – выбрать удачное место и одновременно соблюсти все требования. Правила прокладки дымовой трубы:
- диаметр (сечение) – не меньше выхода продуктов горения из котла;
- максимально разрешенное количество поворотов трубы на 90° – три;
- вертикальный ствол дымохода прокладывается прямо сквозь перекрытия либо вдоль наружной стены, максимальная длина горизонтального присоединительного участка – 3 м;
- для обхода пристенной трубой кровельного свеса разрешается использовать 2 колена 30°;
Высота оголовка дымохода над кровлей зависит от расстояния до конька - верхний срез газохода не должен попасть в зону ветрового подпора, высота трубы определяется по чертежу;
- оголовки дымоходов, подключенных к газовым теплогенераторам, нельзя накрывать зонтами и различными колпаками;
- при проектировании котельной строящегося дома для каждого водогрейного аппарата предусматривается обособленный дымоотвод;
- в топочной существующего дома к отводящему каналу допускается подключать 2 котла.
Уточнение. Присоединение 2 источников тепла к одному вертикальному дымоходу производится на разных высотах с отступом 75 см, как это сделано на фото.
В деревянных и других домах, построенных из горючих материалов, труба прокладывается с противопожарным отступом от стены 50 см. Если конструкция обшита негорючей отделкой (лист металла, асбеста, минерита), указанное расстояние сокращается до 250 мм.
Узел прохода трубы сквозь деревянную стену котельной устраивается по аналогичному принципу. Нужно вырезать проем такого размера, чтобы отступ от стенки дымохода до древесины составлял 50 см. Если применяется изолированная труба типа сэндвич, интервал можно уменьшить до 38 см.
6 требований к размещению оборудования
По части интеграции отопительных и водогрейных аппаратов в помещение котельной нормы довольно демократичны:
- Котлы, бойлеры, колонки, буферные емкости располагаются согласно инструкции производителя, с учетом удобства эксплуатации и ремонта. То есть, нужно обеспечить свободный проход к оборудованию.
- Высота монтажа настенных теплогенераторов определяется из тех же соображений и лежит в пределах 1.5…1.8 м.
- Ширина свободного пространства перед лицевой панелью отопителя – 1 м, расстояние от боковой стенки корпуса до строительной конструкции – минимум 3 см.
- Если отопитель ставится вплотную к деревянной стене котельной либо подвешивается на нее, поверхность следует защитить несгораемым материалом. Лист металла или асбеста должен выступать за габариты корпуса на 10 см, сверху – на 700 мм.
- Аналогичным образом защищаются деревянные полы топочной при инсталляции напольных котлов.
- Минимальный технологический отступ от одного теплогенератора до другого принимается согласно инструкции по монтажу конкретного агрегата, но не меньше 100 мм.
К размещению деталей обвязки котельной – насосов, расширительных емкостей, арматуры – строгих требований нет. Обычно перечисленные элементы крепятся вместе с трубами к стенам.
Справка. Сейчас в продаже имеются блочные (модульные) мини-котельные, собранные по всем правилам. Вы покупаете готовое изделие либо заказываете свой комплект оборудования – производитель изготавливает топочную по индивидуальному проекту. Модуль устанавливается во дворе около дома.
Варианты компоновки агрегатов
Изучив все требования нормативной документации, можем приступать к проектированию топочной и расстановке оборудования. Если вы планируете обустраивать котельную в частном доме своими руками, то необходимо заранее составить список теплосиловых агрегатов и выяснить их размеры. Тогда получится обыграть варианты компоновки на бумаге – нарисовать план комнаты и расставить технику разными способами.
Перейдем непосредственно к рекомендациям, как уместить оборудование внутри котельной:
- Если осталась возможность поменять габариты помещения, старайтесь уйти от квадратной формы в плане. Поскольку водонагреватели и другие элементы располагаются вдоль стен, середина квадратной комнаты останется свободной, то есть, неиспользуемой.
- Удачное решение – прямоугольное помещение с окном и дверью на противоположных коротких стенах. Еще вариант: вход и окно сделаны в смежных перегородках, а оставшиеся 2 стены и 2 угла займет оборудование.
- При недостатке места выбирайте малогабаритные либо подвесные агрегаты. Примеры: настенный бойлер горизонтального монтажа или напольный вытянутый кверху бак типа slim.
- Как рационально использовать площадь возле окна: установите рядом невысокое напольное оборудование, например, газовый стационарный теплогенератор. Если удачно расположить дымоход, труба почти не перекроет световой проем.
- Старайтесь максимум агрегатов развесить по стенам на высоте 1.6…2 м, под ними уместится коллектор теплых полов и остальная разводка отопления.
- Громоздкий теплоаккумулятор задвиньте в угол, но оставьте просветы 5—10 см для прокладки трубопроводов обвязки.
- Любой напольный котел можно поставить боком вплотную к стене. Тогда с другой стороны останется проход для обслуживания и чистки дымохода, как показано ниже на видео.
Примечание. При катастрофической нехватке места электрический накопительный водонагреватель можно вынести в соседнюю комнату. Бойлер косвенного нагрева переместить сложнее, резервуар подключается несколькими трубами + система рециркуляции.
Сложнее всего разместить в котельной 2 напольных габаритных котла, например, дизельный + пеллетный с бункером. Попробуйте их расположить около длинной стены без окна, там же выполните сборку схемы отопления. Между котлами и другим оборудованием оставьте проход 0.6 м. Рассмотрите вариант компоновки возле противолежащих стен или друг против друга, но тогда придется тянуть магистрали через помещение.
Остаток площади вдоль простенков и перегородок отдайте под систему водоочистки с гидроаккумулятором. Если вам удалось применить только настенные тепловые агрегаты, в котельной останется место для разных полезных вещей – раковины, небольшой ванны для обуви или стиральной машины.
Технологическая схема котельной
После расстановки тепловых генераторов наступает черед подключения аппаратов к инженерным сетям загородного дома – отоплению, водопроводу, электричеству. Все возможные схемы рассмотреть не получится, но мы приведем основные варианты обвязки котлов и водонагревателей в котельной:
- Простейший вариант – подключение одного двухконтурного котла настенного монтажа. Поскольку агрегат изначально укомплектован собственным насосом, расширительным баком и автоматикой, его можно ставить на кухне либо в коридоре, а коммуникации упрятать в стены. Отделять или пристраивать помещение не нужно.
- Схема котельной с твердотопливным котлом предусматривает защиту от холодной «обратки» и выпадения конденсата внутри топливника. Ключевую роль играет трехходовой клапан, не пускающий в рубашку теплоноситель из радиаторов, пока контур с байпасом не прогреется до 50–55 °C.
- Обвязка с теплоаккумулятором повышает эффективность ТТ-котла, который работает в максимальном режиме, отдавая большую часть энергии буферной емкости. Второй трехходовой клапан ограничивает температуру воды на входе в радиаторную сеть, балансировочный вентиль служит для настройки послойной загрузки бака.
- Типовая схема соединения настенного отопителя с бойлером косвенного нагрева. Температуру в резервуаре отслеживает термостат, подающий сигнал контроллеру котла. Электроника переключает трехходовой электроклапан и поочередно направляет теплоноситель в змеевик водонагревателя или батареи отопления.
- При необходимости косвенный бойлер включается в малый контур циркуляции ТТ-котла, как изображено на следующей картинке.
- Схема с двумя котлами – электрическим и дровяным – часто применяется, когда в доме нет газа. Дровяной теплогенератор служит основным источником тепла, электрокотел – вспомогательным (автоматически включается после прогорания твердого топлива).
- Когда требуется объединить несколько энергоустановок и потребителей в котельной, практикуется схема первичного и вторичных колец. В жилых зданиях малой и средней площади данный вариант успешно заменяет более дорогую гидрострелку с коллектором.
Более подробное описание каждой технологической схемы приведено в соответствующих статьях – способы обвязки теплогенераторов и установка электрокотла своими руками.
Заключение
Сложность компоновки и подключения теплосилового оборудования зависит от размеров и конфигурации помещения, количества агрегатов, числа потребителей. Отапливаемая площадь не всегда играет роль, котельная в доме 100 м² может включать 2—3 теплогенератора, накопительный водонагреватель и теплые полы. Соответственно, схема топочной и монтаж усложняется. В подобной ситуации не помешает консультация эксперта.
Для создания комфортных условий внутри здания, его, несомненно, нужно обогревать зимой и охлаждать летом. Поступление тепла в многоквартирные дома обеспечивается за счет работы центральной городской отопительной системы.
При отсутствии таковой жильцами используется электрический или газовый котел. Последний может монтироваться только при наличии природного газа в шаговой доступности от помещения. Обычно выбор марки оборудования и его монтажа происходит на этапе проектирования и зависит от множества факторов. А размеры газового котла определяются, исходя из площади комнаты, в которой он будет установлен.
Как выбрать?
Главным исходным параметром, влияющим на покупку оборудования, специалисты и монтажники называют площадь дома. Считается, что мощность агрегата нужно подбирать из расчета 1 киловатт на 10 квадратных метров пространства. Здесь размер газового котла важен, но имеет, пожалуй, вторичное значение.
Профессионалы советуют принять к сведению:
- количество жильцов в квартире или частном доме;
- строительные материалы, из которых возведены стены и крыша;
- наличие или отсутствие подвала;
- монтаж теплого пола или легкое напольное покрытие;
- погодные условия в зоне строения;
- количество оконных проемов и качество установки стеклопакетов;
- тип остекления окон;
- этажность.
Площадь котельной комнаты
Согласно нормативным документам, размер помещения для газового котла определяется в зависимости от мощности оборудования. Это тот показатель, который определяет степень нагрева помещения. Поэтому его расчет лучше доверить профессионалам. Для бесперебойного функционирования системы отопления специализированная фирма разрабатывает проект и технические условия. Можно самостоятельно подобрать комнату для установки котла и его марку, но нельзя подключать котел без согласования с необходимыми структурами.
В зависимости от мощности газового котла, габаритные размеры помещения должны обеспечивать площадь:
- 7,5 м2 — при основной характеристике в 30 кВт;
- 13,5 м2 — при мощности в пределах 60 кВт;
- 15 м2 — более серьезные котлы с показателем до 200 кВт.
Требования к монтажу изделия
Основными показателями, определяющими возможность установки отопительного прибора в том или ином помещении, являются:
- недопущение скапливания в комнате продуктов горения;
- отсутствие задымлений;
- предотвращение чрезвычайных ситуаций, включающих пожары.
При функционировании газового котла, размеры котельной или иной комнаты с оборудованием регламентируются СНиП. Те же нормативы устанавливают и пожарную безопасность, которая обеспечивается при монтаже с соблюдением следующих правил:
- Расстояние от пола до потолка не должно быть менее 2,5 метра.
- Установленная вытяжка осуществлять трехкратный обмен воздуха.
- Обязательно наличие окна с допустимой по нормам площадью.
- Дверь нужно снабдить нижней решеткой или заменить на другой образец с зазором до пола площадью в 0,025 м2.
Не разрешается демонтаж ранее установленной двери и ее замена на арки или шторные конструкции.
Сколько газа необходимо для обогрева?
Специалисты в области отопительного оборудования расчетным путем определяют расход газа для конкретного помещения и рекомендуют подходящий газовый котел. Размер агрегата, конечно, отражается на мощности, но не всегда влияет на количество переработанного газа. Согласно существующей формуле, необходимый параметр определяется, как:
V = Q / (Hi х ƞ), где
Q — расчетная тепловая мощность, кВт/ч;
Hi — теплота сгорания, кВт;
Ƞ — коэффициент полезного действия.
Таким образом, если:
- усредненная мощность котла, обычно принимаемая за мощность, разделенную пополам, составляет 5 кВт в час;
- удельная теплота сгорания на 1 м2 определенная в 0,1 кВт (например, для дома площадью в 100 квадратов будет равна 10 кВт);
- КПД, согласно паспорту оборудования, равен 95 %,
то V = 5 / (10 х 0,95) = 0,53 м3/ч.
Если просчитать, что отопительный сезон составляет 200 дней, а конкретнее — 4800 часов, то количество газа будет рассчитываться следующим образом:
0,53 х 4800 = 2544 м3.
Классификация газовых котлов
Отопительное оборудование делят по используемому сырью на пять видов: газовое, электрическое, твердотопливное, жидко топливное и комбинированное.
Будь то газовый котел минимальных размеров или крупногабаритная усовершенствованная модель, он классифицируется по множеству параметров:
- Место установки — напольный, настенный.
- Функциональное назначение — одно- и двухконтурный.
- Тип горелки — атмосферный, турбированный, диффузионный, комплексный.
- Вентиляция — принудительная или естественная.
Для квартир подходят небольшие по размерам настенные газовые котлы, которые закрепляют в пределах кухни. При возведении частных домов лучше отделять небольшое помещение, использовать его под котельную и приобретать напольные устройства.
Торговые марки
Российский покупатель часто отличается своей непредсказуемостью. Он может предпочесть как бюджетную модель неизвестного производителя, так и дорогой иностранный бренд. Среди импортных образцов популярность приобрели котлы, выпускаемые фирмами: Baxi, Buderus, Ariston, Viessmann, Vaillant, Navien. Из отечественных экземпляров лидерами продаж являются производители «Конорд», ЖМЗ и «Нева».
Baxi Nuvola-3 Comfort 240 Fi
Модель итальянской сборки имеет массу положительных моментов, среди которых:
- настенное крепление;
- допускаемая к отоплению площадь жилого дома или квартиры до 220 м2;
- наличие дисплея;
- возможность снятия панели управления;
- работа на природном газе, поступающем по магистральной трубе или из баллона в сжиженном состоянии;
- закрытый тип камеры сгорания.
С точки зрения габаритных размеров, газовый котел этой марки считается достаточно крупным и тяжелым. Ведь его вес составляет 70 кг, высота приближается к метру, глубина — к полуметру, а ширина достигает 60 см.
Особенностью модели являются 2 разделенных теплообменника: первичный выполнен из меди, а вторичный – из нержавеющей стали. Температура системы отопления регулируется котлом Baxi от 40 до 85 градусов. Полезная мощность начинается с 10 кВт и может увеличиваться в 2,4 раза.
Поскольку отопительное оборудование этого производителя имеет высокую цену, покупатели обычно просят разъяснить преимущества экземпляра перед остальными. В таком случае специалисты отмечают:
- Адаптацию модели к скачкам давления в газовой трубе.
- Удобное зажигание.
- Наличие накопительного бойлера и расширительного бака.
- Комплектация с циркуляционным насосом энергосберегающего типа.
- Настройка параметров работы на недельный период.
- Наличие автоматики, подключающейся к наружному датчику температуры и регулирующей параметры.
Buderus Logamax UO72-18K
Один из бюджетных вариантов немецких двухконтурных газовых котлов. Размеры этого образца намного меньше предыдущего итальянского лидера продаж. Габариты 700х400х300 мм снижают массу в 2 раза, что позволяет посмотреть на котел с иной стороны и найти в нем дополнительные плюсы в виде:
- Системы безопасности, предотвращающей чрезвычайные ситуации в связи с падением давления или потухшим пламенем.
- Мощности в 18 кВт.
- Температуры нагревания от 40 до 82 ˚С.
- Экономичности.
- Легкости в использовании и настройках.
- Отключения устройства при перегреве или замерзании воды и в случае отсутствии тяги.
- Низкого уровня шума.
Некоторые потребители жалуются на неважное качество пластиковых защелок и не совсем подробную инструкцию к агрегату в части распознавания и ремонта мелких поломок.
Ariston
Это, пожалуй, самый популярный иностранный бренд, имеющий два возможных варианта установки газового котла. По размерам напольные модели производителя превышают настенные. Такая же тенденция прослеживается и в стоимости оборудования.
Так, экземпляр из дорогой серии Unobloc GPV 24 RI Met подлежит установке на полу. Из основных технических характеристик нужно принять во внимание:
- открытую камеру сгорания;
- атмосферную горелку;
- розжиг электронного типа;
- теплообменник из чугуна;
- мощность 26,6 кВт;
- наличие расширительного бака;
- возможность присоединения бойлера;
- размеры 850х450х665 мм.
Экономически выгодный настенный образец CLAS X SYSTEM 15 CF NG настроен на российские реалии как в плане плодотворной работы, так и в отношении стоимости.
Если просто охарактеризовать товар, то можно отметить его надежную работу в течение времени, заявленного производителем. После окончания гарантийного срока добиться бесперебойной работы от неудачной модели достаточно сложно. Однако множество покупателей не сталкиваются с проблемами долго, а поэтому рекомендуют бюджетный котел друзьям и знакомым.
Viessmann Vitogas 100-F 29
Этот образец считается самым дешевым из дорогостоящих моделей бренда Viessmann. Цена в данном случае отражается на качестве и обеспечивает надежное отопление в любых условиях.
Энергонезависимый тип котла, напольная установка, высокий КПД, бесшумность, небольшой расход топлива – это минимум преимуществ из массы имеющихся. Производитель позиционирует котел, как хороший вариант обеспечения тепла с длительным сроком эксплуатации и полной автоматизацией большинства процессов.
Средние размеры напольного газового котла допускают его монтаж не только в отдельной котельной, но и на кухне, естественно, при наличии свободного пространства. Плюсами агрегата профессионалы называют подстраивающуюся под погоду автоматику, электронную систему управления и дополнительный электронный блок каскадного регулирования.
Когда потребителю важен бренд, а цена достаточно высока, на помощь придет корейское отопительное оборудование.
Достоинствами линейки товаров Navien, кроме демократичной цены, являются:
- Специализированное устройство в виде чипа, контролирующее и регулирующее перепады напряжения.
- Возможность работы с низким давлением.
- Пульт для управления с дисплеем.
- Автоматическая регулировка мощности.
- Компактность.
- Двухконтурная система, допускающая помимо отопления, горячее водоснабжение.
К интересным моделям можно отнести настенные газовые котлы для частного дома, размеры которого не превышают 240 м2. Одним из привлекательных экземпляров по стоимости монтажники называют Navien Deluxe 24K. В отличие от более дорогостоящих образцов, котел осуществляет в основной массе те же функции, что и брендовые устройства, но за меньшие деньги. Техническими характеристиками, способными вызвать положительные эмоции, являются:
- двухконтурная работа прибора;
- закрытая камера сгорания;
- температура внутри системы до 80 градусов;
- управление при помощи электроники;
- наличие насоса циркуляционного типа;
- способность принимать природный сжиженный газ.
Комфортные условия эксплуатации достигаются за счет автоматического поджигания, наличия термометра, пульта и измерителя комнатной температуры. Безопасность обеспечивается 6 дополнительными опциями. Компактный размер газового котла — 440 х 695 х 265 и маленький вес облегчают монтаж и последующее обслуживание представленной модели.
«Конорд»
Производитель говорит о конкурентоспособности своего товара и параллельно предупреждает покупателей об особенных правилах установки:
- Об обязательном согласовании проекта со специализированными организациями.
- В период монтажных работ необходимо добиться бесперебойной циркуляции воды при помощи размещения нижнего патрубка ниже уровня радиаторов.
- При подсоединении к отопительной системе посредством сварки рекомендуется оставить резьбовые соединения для последующего демонтажа в ремонтных целях.
- Оборудование нужно устанавливать на несгораемое покрытие, которое превышает размеры газового котла на 50 см во все стороны.
- Необходимо обеспечить отвод продуктов горения за счет вертикальных стояков или соблюдения уклона при их горизонтальном расположении.
Кроме того, нельзя пренебрегать общими правилами монтажа, утвержденными для всех видов отопительного оборудования.
Популярной моделью отечественного производства эксперты называют напольный одноконтурный котел КСц-Г10. Из преимуществ модели специалисты называют низкую стоимость и отмечают ряд дополнительных бонусов в виде:
- КПД 90 %;
- тепловую мощность от 10 кВт;
- максимальный расход газа 1,2 м3/ч;
- небольшой вес;
- наличие автоматики, способной модулировать пламя;
- допустимое давление до 5 атмосфер;
- легкость монтажа и технического обслуживания.
Особенностью экземпляра также называют приемлемые размеры газового котла для частного дома. Однако монтаж оборудования такого рода в квартире не допустим из-за невозможности навешивания образца на стену.
ЖМЗ
Завод выпускает 5 серий газовых котлов: «Жук», «Комфорт», «Универсал», «Эконом» и «Эконом Плюс». Две последние серии представлены 3 вариантами, а популярность модели АОГВ-17,4-3 очень высока благодаря прекрасному сочетанию доступной стоимости оборудования и надежности в долгосрочной перспективе. Судя по названию, мощность экземпляра соответствует 17,4 кВт, а площадь, подлежащая отоплению не должна превышать 150 м2. Напольный одноконтурный котел отлично справляется с отоплением небольшого частного дома. Масса котла в 47 кг и габариты 1200 х 456 х 458 мм не доставляют особых сложностей при транспортировке и монтаже изделия.
Торговая марка зарекомендовала себя из-за использования в котлах:
- технологии бесшовной сварки бака теплообменника;
- блоков автоматики, обеспечивающих безопасность и удобство использования;
- простой горелки, которую можно заменить и которая не представляет сложностей чистки;
- датчика по перегреву;
- комнатного термостата.
«Нева»
Особую любовь покупателей заслужила линейка газового отопительного оборудования «Нева Люкс». Прошедшие доработку и модернизацию экземпляры переродились в две лучшие модели класса люкс: 8618 и 8224.
«Нева Люкс» 8618 — это одноконтурный представитель настенного газового котла для частного дома с размерами 650х350х240 мм. Компактность экземпляра позволяет производить монтаж в любом помещении, включая небольшие кухни, а экономия расходов на отопление привлекает множество потенциальных покупателей. Преимуществами модели является встроенный циркуляционный насос, пьезозажигание и адаптация под российские условия эксплуатации.
«Нева Люкс» 8224 отличается множеством качеств, среди которых:
- укомплектованность двумя теплообменниками для отопления и горячего водоснабжения;
- самостоятельная поддержка установленной температуры;
- высокая степень безопасности;
- диагностика неисправностей;
- наличие монитора.
Специалисты же рекомендуют при покупке газового котла обращать внимание на место его последующей установки. Существует прямая зависимость между выбираемым изделием и площадью, которую потребитель готов выделить на оборудование.
Для монтажа на небольшом участке следует отдать предпочтение маленьким образцам, и, наоборот, для комнаты-котельной можно купить крупногабаритный котел. Нет необходимости приобретать громоздкие экземпляры с улучшенными характеристиками ради обогрева сотни метров жилой площади. Но и, затратив огромный финансовый ресурс на постройку трехэтажного дома, нет смысла экономить на приобретении прибора для обогрева.
Отопительный газовый котел представляет собой устройство, при помощи сгорания топлива (природного или сжиженного газа) осуществляющего нагрев теплоносителя.Устройство (конструкция) газового котла: горелка, теплообменник, теплоизолированный корпус, гидравлический блок, а также приборы безопасности и управления. Такие котлы на газе требуют подключения дымохода для отвода продуктов сгорания. Дымоход может быть как обычный вертикальный, так и коаксиальный («труба в трубе») для котлов с закрытой камерой сгорания. Многие современные котлы комплектуются встроенными насосами для принудительной циркуляции воды.Принцип работы газового котла — теплоноситель, проходя через теплообменник, нагревается и далее циркулирует по системе отопления, отдавая полученную тепловую энергию через радиаторы, теплый пол, полотенцесушители, а также обеспечивая нагрев воды в бойлере косвенного нагрева (в случае его подключения к котлу на газе). Теплообменник — металлическая емкость, в которой нагревается теплоноситель (вода или антифриз) — может быть выполнен из стали, чугуна, меди и т.д. Надежность и долговечность газового котла зависят от качества теплообменника в первую очередь. Чугунные теплообменники устойчивы к коррозии и имеют длительный срок службы, но чувствительны к резкому перепаду температур и отличаются значительным весом. Стальные емкости могут страдать от ржавчины, поэтому их внутренние поверхности защищают различными антикоррозийными покрытиями, обеспечивающие продление «жизни» прибора. Стальные теплообменники являются наиболее распространёнными при производстве котлов. Медным же теплообменникам коррозия не страшна и благодаря высокому коэффициенту теплопередачи, малому весу и габаритам такие теплообменники часто используются в настенных котлах, но из минусов следует отметить, что они дороже стальных. Помимо теплообменника немаловажной деталью котлов газовых является горелка, которая может быть различных видов: атмосферная или вентиляторная, одноступенчатая или двухступенчатая, с плавной модуляцией, двойная. Для управления газовым котлом используется автоматика с различными настройками и функциями (например, погодозависимая система управления), а также устройства для программирования работы и удаленного управления котлом. Основными техническими характеристиками газовых котлов отопления являются: мощность, количество контуров обогрева, тип топлива., вид камеры сгорания, тип горелки, способ монтажа, наличие насоса и расширительного бака, автоматика управления котла. Какой выбрать лучший газовый котел и как подобрать по площади? Подробнее можно узнать в статье: Как выбрать газовый котел.Чтобы определить необходимую мощность газового котла отопления для частного загородного дома или квартиры используется простая формула — 1 кВт мощности котла для обогрева 10 м2 хорошо утепленного помещения при высоте потолков до 3 м. Если требуется обогрев подвала, застекленного зимнего сада, помещений с нестандартными потолками и т.п. мощность котла на газе должна быть увеличена. Также необходимо увеличение мощности (порядка 20-50%) при обеспечении газовым котлом и горячего водоснабжения (особенно если необходим нагрев воды в бассейне). Особенность расчета мощности у газовых котлов: номинальное давление газа, при котором котел работает на 100% заявленной производителем мощности, для большинства котлов составляет от 13 до 20 мбар, а фактическое давление в газовых сетях в России может быть и 10 мбар, а иногда и ниже. Соответственно, газовый котел часто работает только на 2/3 своих возможностей и это необходимо учитывать при расчете. Более подробно с таблицей расчета мощности котла отопления можно ознакомиться здесь Большинство газовых котлов можно перевести с работы от природного газа на сжиженный газ (баллонный пропан). Многие модели переключаются на сжиженный газ заводским способом (при покупке уточняйте эти характеристики модели), либо к газовому котлу дополнительно поставляются форсунки (жиклеры) для переключения на баллонный газ.
Плюсы и минусы газовых котлов:Газовые котлы – это оптимальный выбор при наличии магистрального газа или сжиженного газа. (+) дешевизна использования (+) экономичность (+) простота эксплуатации (+) высокая мощность (+) компактные размеры (+) популярность (+) множество вариантов производителей и стоимости (-) необходимость постоянного наличия газа и его достаточное давление (-) жесткие требования к установке (-) необходимость получения разрешения на установку (-) постоянный контроль за утечкой газа (-) необходимость профессионального подключения и обслуживания (-) определённые требования к помещению, где установлен котёл
Отопительный котел может иметь один (только для обогрева) или два контура (отопление и горячее водоснабжение (ГВС)). К одноконтурному котлу для обеспечения горячей водой можно подключить внешний бойлер (от 100 до 3000 литров на выбор покупателя, оптимальный вариант при большом расходе горячей воды или при нескольких точках водоразбора). Также можно обратить внимание на котлы со встроенным бойлером. Конечно, они отличаются бОльшими габаритами и весом, чем обычные, и в некоторых случаях их ремонтопригодность ниже, как и любого другого прибора, сочетающего два устройства, но иногда это является лучшим вариантов обеспечить и тепло и воду сразу. Самые экономичные котлы — конденсационные. Благодаря использованию современных технологий, КПД таких котлов на 10-11%, чем у обычных.Принцип работы конденсационного котла: при сжигании газа образуются продукты сгорания, в которых присутствует большое количество пара. Пар при конденсации выделяет определённое количества тепла, которое также можно применять для нагрева теплоносителя. Конденсация пара происходит в специальном теплообменнике увеличенной площади, который и поставляет дополнительное тепло для системы отопления. Плюсы конденсационных котлов – исключительная эффективность и экономичность по сравнению с обычными, минусы — высокая цена и необходимость постоянного отвода конденсата, который образуется в теплообменнике. Газовые котлы по способу монтажа могут быть напольные и настенные (навесные). Настенные котлы чаще всего имеют небольшую мощность и габариты, а промышленные котлы большой мощности относятся к напольным, имеют большие размеры и устанавливаются в котельные большой площади.Подключение котла осуществляется в соответствии с прилагаемой к нему инструкцией по монтажу и эксплуатации. Каждый вариант газового котла имеет свои особенности установки по конкретному месту. Чтобы правильно установить и подключить газовый котел отопления необходимо обратиться к профессиональным монтажникам, имеющим допуск для работы с газовым оборудованием.Требования к помещению, нормы и правила установки газового котла: Для газового оборудования предъявляются строгие требования как к помещению, где оно будет установлено, так и к самому оборудованию и способу монтажа. Подробно с этой темой можно ознакомиться здесь: Правила и требования к установке газовых котловОбвязка котла – это устройства для полноценной работы системы отопления и водоснабжения. В нее входят: насосы, расширительные баки, фильтры (при необходимости), коллекторы, обратные и предохранительные клапаны, воздушные клапаны, вентили и т.д. Также понадобится приобрести радиаторы, соединительные трубы и вентили, терморегуляторы, бойлер и др. Вопрос выбора котла достаточно серьезный, поэтому подбор оборудования и его полную комплектацию лучше доверить профессионалам.
Какой котел самый лучший? На российском рынке газового котельного оборудования есть свои лидеры по качеству и надежности. Лучшие фирмы-производители и марки газовых котлов представлены в ассортименте:«Премиум-класс» или «Люкс» — самые надежные и долговечные, удобные в управлении, комплект собирается как «конструктор», дороже остальных. К таким производителям можно отнести немецкие компании Buderus и Viessmann.«Средний класс» — хорошие показатели, средняя по уровню цена, не так престижно, но вполне надежно, представлены стандартные типовые решения. Это итальянские котлы Ariston, Hermann и Baxi, шведские Electrolux, немецкие Unitherm и котлы из Словакии Protherm.«Эконом-класс» — бюджетные простые газовые котлы, срок службы меньше, чем у котлов более высокой категории. У некоторых производителей есть бюджетные модели газовых котлов, например, Ferroli или Нева Люкс. Отечественные газовые котлы и котлы импортных брендов, но российского производства (сборки) отличаются доступными ценами и высокой ремонтопригодностью.Посмотрите также:
Требуется помощь в выборе или не нашли нужную модель? Позвоните!
Наш ассортимент газовых котлов:
Используемые источники:
- https://otopleniesam.ru/kotly/gazovye-kotly/trebovaniya-k-pomeshheniyu-dlya-ustanovki-gazovogo-kotla.html
- https://otivent.com/kotelnaja-chastnogo-doma
- https://fb.ru/article/415906/razmer-gazovogo-kotla-gabarityi-tipyi-modeli-proizvoditeli-raschet-potrebleniya-gaza-i-ploschad-obogrevaemogo-pomescheniya
- http://m.thermomir.ru/doc/recomend/pomoz_vybor_gaz_kotlov/razmery_nastennyh_gazovyh_kotlov
