Какое расстояние должно быть от коаксиального дымохода до противоположной стены соседнего дома

Двустенный коаксиальный дымоход применяется для отвода продуктов сжигания от газовых котлов и колонок, оборудованных закрытой камерой сгорания. Он существенно упрощает монтаж водогрейных аппаратов по части дымоудаления, строить классическую трубу из модульного сэндвича либо керамических блоков вам не придется. Порядок действий такой: знакомимся с конструкцией, изучаем требования норм к установке коаксиального дымохода и делаем монтажные работы своими руками, пользуясь этим руководством.

Устройство дымохода для турбокотла

Коаксиальный газоходный канал – это двустенная конструкция «труба в трубе», выполняющая одновременно 2 функции: вывод дыма наружу и забор воздуха на горение с улицы. Горячие газы движутся по внутреннему каналу, воздушный поток идет навстречу по внешнему (между двумя стенками).

Важный момент. Принудительное движение продуктов горения и воздуха обеспечивает вентилятор газового котла, естественная тяга здесь не работает. В то же время коаксиальный дымоход нельзя подключать к турбированным агрегатам на других видах топлива – дровяным, пеллетным или дизельным.

Дымоходная система 2 в 1 «воздух/продукты сжигания» дает такие преимущества:

1. Раскаленные газы отдают часть тепла воздушному потоку, процесс горения улучшается, эффективность теплогенератора повышается.
2. Коаксиальная труба выводится наружу горизонтально, кратчайшим путем через отверстие во внешней стене. В отдельных случаях возможен вертикальный монтаж.
3. Благодаря двустенной конструкции газохода турбокотел либо колонку можно установить практически в любом помещении без традиционного дымового канала – кухне загородного коттеджа, гараже, подвале и даже в бане. Комната должна соответствовать требованиям к газовым котельным.
4. Хозяину не нужно заботиться о дополнительном притоке воздуха, нужного для горения. Хотя общеобменную вентиляцию делать все равно придется.

Уточнение. В многоквартирных домах выводить горизонтальный дымовой канал на улицу сквозь стену запрещается.

Недостаток дымоходной системы – обмерзание оголовка при сильном морозе. Всасываемый воздух контактирует с горячей стенкой внутренней трубы и выделяет конденсат, образующий сосульку. Проблема решается установкой специального удлинителя из нержавейки.

Основные элементы коаксиального дымоотвода:

• прямой участок с оголовком на конце;
• такой же двустенный отвод под 90° или 45°;
• адаптер – переходник на коаксиальный выход котла;
• соединительные хомуты, фланцы;
• эластичные манжеты, фартуки;
• ревизионная секция с конденсатоотводчиком (для вертикального монтажа);
• крепеж.

Примечание. Для подсоединения к разным отопителям могут использоваться различные адаптеры. Например, настенные котлы Viessmann Vitopend уже оснащены фланцем и патрубком, а на теплогенератор Vaillant Turbo указанные детали поставляются отдельно.

Как правильно устанавливать коаксиальные элементы, мы расскажем далее. Но сначала предложим изучить…

Требования к установке

В нормативных документах монтаж коаксиального дымохода отдельно не прописан. Следует придерживаться 2 правил: соблюдать рекомендации производителя газового котла и общие требования к отводу продуктов горения от газоиспользующих установок:

• максимальная длина горизонтального участка трубы – 3 м;
• проходное сечение дымоотвода должно соответствовать размерам выходного патрубка теплогенератора;
• если в помещении топочной устанавливается 2 газовых водогрейных аппарата (например, колонка + котел), нужно сделать две отдельных коаксиальных трубы, сводить в одну запрещается;
• при пересечении стен и перекрытий из негорючих материалов (газобетона, кирпича, железобетона) достаточно установить металлическую либо асбестовую гильзу;
• в деревянном доме придется устраивать в стене противопожарную разделку, то есть, обеспечить минимальное расстояние от стенки дымохода до горючей конструкции 380 мм.

Отдельный нюанс – установка зонта на оголовок газохода, выведенного вертикально через крышу. Нормы строго запрещают накрывать колпаками дымоотводы газовых теплогенераторов. С другой стороны, агрегат необходимо защитить от попадания осадков через коаксиальную систему.

Совет. Противоречия, возникающие из-за несовершенной нормативной базы, решаются просто. Обратитесь в газовую службу вашего района и узнайте конкретные требования к монтажу систем «воздух/продукты сжигания». Перед установкой котла вам все равно придется получать у них разрешение, заказывать проект, а потом сдавать объект в эксплуатацию.

В инструкциях по установке производители отопительных агрегатов требуют соблюдения следующих правил:

• минимальный отступ от потолка до горизонтально проложенного дымохода – 200 мм;
• расстояние от стены до конца трубы – не менее 30 см;
• высота оголовка над уровнем земли – не менее 2 м, лучше 2.5 м;


• между срезом дымоотвода и ближайшим строением или забором должен оставаться просвет 600 мм, оптимально – 1.5 м;
• при выборе места расположения отводящего канала важно обеспечить отступ от окна либо приточного отверстия 60 см;
• уклон дымохода турбированного котла делается в сторону улицы (величина – 10 мм на метр длины трубы);
• конденсационные агрегаты используют энергию водяных паров, поэтому коаксиальный дымоотвод устанавливается с уклоном в сторону теплогенератора.

На форумах домовладельцы нередко задают вопрос, нужна ли вентиляция котельной при коаксиальном дымоходе. Отвечаем: через внешний канал системы вентилятор втягивает количество воздуха, нужное для горения. Вентиляция в топочной (3-кратный воздухообмен) все равно нужна, она удаляет угар, метан либо пропан в случае утечки.

Монтажная схема и подбор комплектующих

Существует всего 2 базовых схемы установки коаксиальных систем, остальные – это их вариации:

• горизонтально от котла наружу кратчайшим путем;
• вертикально через потолок и крышу.

В случае с двустенными дымоходами вторая схема применяется редко, поскольку довольно сложна в исполнении. Прокладка сквозь перекрытия реализуется в ситуациях, когда невозможно вывести канал в стену – впритык построен высокий забор, рядом несколько окон и другие факторы, мешающие правильному монтажу.

Чаще всего используется схема №1 – горизонтальная установка коаксиального дымохода. Намечаете трассу прокладки трубы, измеряете длину и покупаете готовый комплект деталей, перечисленных в первом разделе публикации.

Какие нюансы нужно учесть:

1. Диаметр канала подбирается строго по коаксиальному выходу водогрейного аппарата. В большинстве теплогенераторов применяется 2 размера – 60/100 и 80/125 мм. Первая цифра показывает диаметр газохода, вторая – внешнего воздуховода.
2. Для стыковки воздушно-дымового канала с отопительным агрегатом применяется переходник – адаптер, подходящий к конкретной модели котла.
3. Зазор между трубой и стеновым футляром уплотняется несгораемым материалом – базальтовой ватой, асбестовым шнуром. Не стоит задувать щели монтажной полиуретановой пеной.
4. Дымоход можно удлинить (нарастить дополнительными прямыми секциями), не превышая значения, указанного в паспорте котла. Показатель зависит от производительности вентилятора.
5. Если газоход слишком короткий, нужно поставить ограничительную диафрагму определенного диаметра. Иначе дымосос накачает в топку больше воздуха, чем необходимо.
6. В регионах с холодным климатом следует применять насадку, препятствующую обледенению оголовка.
7. Дымовой канал, проходящий транзитом через неотапливаемое помещение, лучше снаружи изолировать слоем базальтового волокна.

Справка. В паспорте наддувного котла Viessmann Vitopend указаны диаметры устанавливаемых диафрагм в зависимости от протяженности дымохода. Например, труба 60/100 мм длиной до 3 м оснащается диафрагмой 44 мм.

Когда необходимо вертикально вывести коаксиальный газоход из подвала или цокольного этажа, обязательно ставится ревизионная секция со штуцером-конденсатоотводчиком. Если же общая протяженность трассы превышает допустимый предел, вместо двустенной одинарной трубы прокладывается 2 отдельных – дымоотвод и воздуховод 80/80 мм. К выходу котла подсоединяется специальный адаптер-разделитель, изображенный на фото.

Как правильно установить коаксиальный дымоход

Монтаж системы «воздух/продукты горения» выполняется крайне просто. Трубная секция и колено соединяются «в раструб», никакие прокладки или герметики не применяются (на внутреннем канале уже стоит уплотнительное кольцо). Как смонтировать горизонтальный дымоход:

1. Установите настенный либо напольный котел в проектное положение. Проделайте наружное отверстие, разметьте трассу прокладки карандашом на стене.
2. Подключите к штуцеру котла отвод 90° или прямой участок в зависимости от монтажной схемы. Здесь используются разные адаптеры – в одних моделях надо сначала поставить металлическую втулку, в других – прикрутить к корпусу агрегата фланец.


3. Присоедините следующую секцию, перед стыковкой оденьте на трубу эластичный манжет.
4. Натяните манжет на стык, установите сверху хомут, затем скрутите его винтами из комплекта.
5. На трубу, проходящую сквозь стену, наденьте внутренний декоративный фартук. Установите участок коаксиального дымохода с наружным оголовком (рассекателем), уплотните зазоры.
6. Если в процессе монтажа производилось удлинение газохода, прикрепите трубу к стене специальными хомутами.

Важный момент. Стык двух участков не должен оказаться в толще стены, это грубое нарушение пожарных норм. Трубопровод, проходящий сквозь перекрытие либо стену, должен быть цельным.

Несколько слов о том, как укоротить коаксиальную трубу, если дымоход торчит снаружи на 40–50 см. Подрезать нужно конец прямого канала со стороны теплогенератора, оголовок не трогайте. Извлеките внутренний газоход и отрезайте обе трубы по отдельности, поскольку в сборе их торцы не совпадают. Подробнее о монтаже расскажет мастер на видео:

Заключение

Как вы сами могли убедиться, установка коаксиальной дымоходной системы для газового котла с закрытой топкой – операция несложная. Если вы нашли возможность самостоятельно пробурить стену и подвесить теплогенератор, то с монтажом двойного дымоотвода проблем точно не возникнет. Трудности возникают, когда надо вести трубу через кровлю – здесь придется повозиться с узлами прохода и герметизацией покрытия. Задача облегчается разделением каналов, дымоход выводится на крышу, а воздуховод – в стену.

Устанавливая отопительные котлы, следует позаботиться о том, чтобы было правильное дымоотведение и необходимый приток кислорода, который требуется для поддержания горения теплоносителя. Коаксиальный дымоход для газового котла можно устанавливать вместе с отопительными котлами, имеющих закрытую камеру сгорания. Очень часто требуемое оборудование входит изначально в комплектацию котла.

Установку отопительных котлов, имеющих закрытую камеру сгорания, производят в любых помещениях. Они могут работать без установки обыкновенной системы вытяжки отработанных продуктов горения, достаточно лишь установить коаксиальный дымоход.

Что представляет собой коаксиальный дымоход?

Конструкция коаксиальной системы выведения дыма состоит из двух труб, вставленных друг в друга и имеющих разный диаметр. Внутренняя используется для выведения продуктов сгорания, а при помощи наружной происходит поступление воздуха с улицы. Внутри им не дают прикасаться друг к другу специальные перемычки, придающие трубопроводу повышенную жесткость. Таким образом, не происходит смешение между собой дыма, выводимого из котла и воздуха, поступаемого в котел.

Чаще всего устанавливают горизонтальную коаксиальную конструкцию, хотя встречаются и вертикальные, только довольно редко.

Преимущества коаксиального дымохода для газового котла

Такая конструкция обладает следующими преимуществами:

• Благодаря горизонтальному расположению нет необходимости пробивать крышу для того, чтобы вывести трубу для отвода продуктов горения. В этом случае она выводится на улицу через окно или стену, расположенных в непосредственной близости от котла.
• Коаксиальная система дымоотвода никаким образом не связана с воздухом, находящегося в помещении. Во время работы такого котла кислород в помещении не выжигается, а внутрь него не проникают угарные газы, как это обычно бывает при эксплуатации обыкновенных газовых котлов.
• Уличный воздух поступает в камеру горения уже нагретым. Это происходит во время его прохождения между внутренней трубой, по которой горячий дым выводится наружу, и внешней. Благодаря этому увеличивается КПД котла отопления.
• Коаксиальные дымоходы легко монтируются и такие работы не требуют определенных знаний и серьезной перепланировки, необходимой для обустройства дымохода. В результате установку отопительного котла можно осуществлять даже в квартире.
• Такая конструкция имеет замечательную защиту от возможного возгорания. Благодаря прохладному уличному воздуху, поступающему по каналу между трубами, вся система начинает охлаждаться.
• Коаксиальный дымоход не нуждается в отдельно оборудованной котельной. Отопительные котлы могут быть установлены в любых местах: в подвале, кладовой, на кухне, в пристройке.

Требования к установке коаксиального дымохода для газового котла

В инструкции завода-изготовителя указаны нормы установки. Служба газоснабжения и МЧС могут корректировать определенные правила. К монтажу конструкции предъявляются следующие требования:

• От коаксиальной трубы до соседнего дома должно быть определенное расстояние. Чтобы высчитать его, следует знать технические характеристики здания и особенности конструкции дымохода. Если отсутствует дефлектор – оно должно равняться 8 метрам. Если есть усилитель тяги, расстояние от дымохода до окна должно составлять не менее 5 метров. Если имеется глухая стена без оконных и дверных проемов, разрыв может сократиться до 2 метров.
• Длина коаксиального дымохода не должна превышать 5 метров. В многоквартирных домах трубу можно удлинить при помощи установки коллективных коаксиальных дымоходов.
• Проходя через стену, дымоход должен иметь определенный наклон. Это облегчает отведение конденсата, который скапливается внутри трубы. Угол наклона должен составлять 3 градуса. Благодаря удалению конденсата из полости трубы она не подвергается обледенению.
• Расстояние до потолка не должно быть меньше 20 см.
• Во время монтажа обязательно учитывают тот факт, что переходник и места его соединения должны располагаться до входа в стену. При правильном расчете материала можно собрать трубу с минимальными отходами и остатками.
• Коаксиальный дымоход для газового котла должен выходить из стены на 20 см. Это является минимальным расстоянием, поэтому часто это значение составляет 50-60 см.
• Благодаря особенностям конструкции трубы полностью исключаются ситуации, когда при помощи обратной тяги задувается котел. Этому препятствует клапан, который устанавливается прямо перед топкой.
• Должны соблюдаться правила прохода через деревянные стены. В СНиП горизонтальный дымоход не оговаривается. Даются лишь общие правила, согласно которым при проходе через деревянную стену предусматриваются противопожарные рассечки. Соблюдают эти правила не только для того, чтобы обеспечить пожаробезопасность здания, а во избежание штрафов и конфликтов с представителями пожарной службы.
• Вывод осуществляется через стену, сделанную из пожаробезопасных материалов. Чтобы сделать отверстие для трубы, необходимо подготовить проем, имеющим небольшой наклон к земле, размером чуть больше диаметра трубы. В этот проем необходимо вставить удлинитель для трубы таким образом, чтобы все соединения и люк для чистки располагались до прохождения стены.
• Чтобы избежать обледенения, устанавливают специальные комплектующие, которые не позволяют конденсату замерзать в трубе. Антиобледенительная насадка позволяет решать проблему в таком случае, когда не соблюдается нужный уклон. С ее помощью поддерживается определенная температура внутри трубы.
• Расстояние от газовой трубы до коаксиальной должно составлять не меньше 60 см.

Монтаж коаксиального дымохода

Трубы коаксиальные устанавливаются довольно просто. Чтобы сделать их монтаж, не требуются специальные знания и особые навыки. Необходимо лишь придерживаться следующих рекомендаций при выполнении каждого этапа:

• Дымоход обычно монтируется одновременно с установкой котла. Сначала необходимо найти место, где будет располагаться котел. Под напольную конструкцию следует установить специальный фундамент, настенную модель сразу закрепляют на нужной поверхности.
• Делают разметку выходного отверстия. Располагаться оно должно на уровне в 1,5 метрах от земли и быть чуть больше диаметра трубы.
• Коаксиальный дымоход подключают к котлу при помощи специального присоединительного элемента. Все стыки труб выполняются при помощи крепежных хомутов. Использовать клеящиеся ленты и герметики категорически нельзя.
• Место прохода через стену следует изолировать негорючим утеплителем.
• К стене трубопровод крепится при помощи кронштейнов.
• На оголовок коаксиального дымохода категорически запрещено устанавливать такие защитные элементы, как зонтики, дефлекторы и т. д.

Коаксиальные дымоходы очень востребованы в помещениях, в которых установлена автономная система отопления. Они пользуются большой популярностью, славятся простым монтажом и долгим сроком эксплуатации, при этом отличаются довольно невысокой ценой. При грамотной установке они в несколько раз превосходят традиционные дымоходы.

Монтаж коаксиального дымохода газового котла своими руками часто производится для оптимизации функционирования системы отопления. Если она не работает на электроэнергии, то в обязательном порядке требует отвода дыма. Раньше для этого применяли стандартные дымоходы, но на сегодняшний день появились более совершенные приспособления.

Что такое коаксиальный дымоход

Конструкция подразумевает размещение одного объекта внутри другого. Подобный дымоход делают в виде двухконтурного изделия. В качестве строительного материала используются трубы разного диаметра. Подобные «сооружения» подразделяются на несколько видов:

1. Наружные и внутренние. Приспособления делятся на эти категории в зависимости от места расположения. Первая разновидность размещается снаружи здания и фиксируется специальными кронштейнами напрямую к фасаду. Отличительной особенностью наружного вида является удобство во время монтажа и использования. Внутренние типы дымоотводов монтируется в подготовленных заранее шахтах. Эту разновидность довольно сложно монтировать и обслуживать, более того, требуется строгое соблюдение техники безопасности.
2. Неутеплённые и утеплённые. Второй вариант полезен в холодное время года, когда канал, отвечающий за поступление в систему воздушных масс, замерзает с большой долей вероятности. Это приводит к сокращению подачи кислорода в камеру сгорания, что снижает эффективность работы отопительного оборудования. Утеплённые системы способны обеспечить функционирование котла даже при экстремально-низких температурах. Подобная разновидность отличается от обычного дымохода наличием дополнительной трубы, а система представляет собой вложенные друг в друга элементы. Пространство заполняется любым типом утеплителя.
3. Коллективные и индивидуальные. Вторая разновидность применяется, если речь идёт об обслуживании одного котла. Она представляет собой простую конструкцию без ответвлений. Когда требуется обеспечить отвод продуктов горения, образующихся во время функционирования нескольких отопительных агрегатов, используется коллективный тип дымоотвода. Он представляет собой шахтную систему с несколькими разветвлениями.

Каждая из описанных разновидностей имеет свои особенности и область применения. Перед монтажом того или иного типа рекомендуется подробно изучить все сведения о них.

</p>

Устройство и принцип работы

Конструкция подобного приспособления позволяет выполнять несколько функций, то есть обеспечивать стабильный приток кислорода для «стимулирования» пламени в топке и отводить дым. Приспособление включает в себя несколько модулей, в число которых входят:

1. Прямые трубы. Они используются для сооружения основного корпуса.
2. Декоративные накладки, являющиеся фланцами, перекрывающими места, где ствол дымоотвода проходит сквозь строительные конструкции.
3. Тройники, которые становятся частью системы, если продукты горения требуется отводить сразу от нескольких отопительных агрегатов.
4. Уплотнители (представляют собой приспособления, обеспечивающие полную герметичность корпуса в местах прохода через стену).
5. Соединительные приспособления. Они являются отводами на 90^о и 45^о или муфтами.
6. Арматурные элементы, которые включают в себя хомуты, а также кронштейны.
7. Устройства, предназначенные для удаления конденсата. Этот конструктивный элемент располагается на вертикальных участках, оснащается затвором водяной разновидности, не позволяющим давлению воздуха понижаться.
8. Переходники. Они нужны для соединения дымоотводной системы с котлом.
9. Комплектующие, оборудованные специальным отверстием. Подобное «смотровое окно» нужно для диагностики и удаления загрязнений из дымохода.
10. Насадки. Они нужны для своевременного вывода дымных масс, забора воздуха с улицы.

Функционирование заключается во внешнем заборе воздушных масс с улицы посредством наружного канала. Во время движения по трубопроводу воздух нагревается за счёт контакта с каналом внутри специальной шахты для «транспортировки» дымных масс. Прогретый кислород попадает в топку, что увеличивает КПД, снижает траты газового топлива при функционировании котла.

Это важно! Канал снаружи играет роль устройства охлаждения, понижающего температуру на поверхности трубопровода. Благодаря этому дымоход подобной разновидности может монтироваться в частном (из дерева) строении без принятия серьёзных мер по обеспечению безопасности (пожарной).

Как упоминалось выше, внутренний канал обеспечивает «транспортировку» дымных масс. Он нередко оборудуется специальными утеплителями, что даёт возможность увеличивать тягу в вертикальных конструкциях. Подобная разновидность имеет три канала, один из них предназначен для заполнения утеплителем на основе базальта. Чтобы обеспечить бесперебойную работу самодельного дымохода, требуется заранее произвести расчёты и качественно выполнить установку с учётом особенностей строения.

</p>

Плюсы и минусы

Основным преимуществом дымоотвода коаксиальной разновидности является то, что воздушные массы, используемые в работе котла, забираются не из помещения, а с открытого воздуха. Это избавляет от необходимости делать мощную систему вентиляции, более того, для использования под котельную в такой ситуации подойдёт даже небольшое помещение.

Помимо описанной особенности, к положительным сторонам подобного приспособления относятся:

1. Высокая скорость монтажа. Конструкцию дымоотвода нельзя назвать сложной, поэтому установка может производиться самостоятельно (привлекать специалистов и оплачивать их услуги необязательно).
2. Возможность использования для отвода продуктов горения из котельной многоквартирного дома.
3. Возможность использования для увеличения эффективности функционирования практически любой разновидности отопительного оборудования.
4. Хороший показатель тяги, который наблюдается, если монтажные работы выполнены качественно.

Благодаря перечисленным положительным сторонам коаксиальный дымоход пользуется популярностью среди большого количества людей. Помимо преимуществ, двухканальные дымоходы имеют ряд недостатков.

В их число входят:

1. Необходимость согласования монтажа со службой санэпиднадзора. Это обусловлено тем, что во время функционирования выбрасывается множество токсичного конденсата. Выливать эту субстанцию на землю строго запрещено, а утилизация производится в специально отведённых местах. Однако если использовать такую разновидность дымоотвода в частном доме, то все претензии будут сведены к индивидуальным пожеланиям его хозяев. Но при монтаже систем коллективного типа получение разрешения от упомянутой выше службы — обязательное условие.
2. Необходимость организации изоляции трубы от коаксиального конденсата. Даже небольшие ошибки, допущенные во время монтажа, приведут к обледенению выходного отверстия, что спровоцирует снижение тяги.

Несмотря на описанные недостатки, дымоотводные системы подобной разновидности часто монтируются как в частных домах, коттеджах или на дачах, так и в многоквартирных зданиях. Однако к процедуре монтажа требуется отнестись с максимальной ответственностью и вниманием. Это поможет избежать лишних расходов в будущем.

Более того, ошибки при установке могут привести к деформации коммуникаций дымохода во время работы. Некоторые проблемы могут решить специалисты, но при длительном игнорировании неполадок может возникнуть необходимость приобретения новой системы и её монтажа.

</p>

Монтаж коаксиального дымохода газового котла своими руками

В алгоритме монтажа нет ничего сложного, однако существуют особенности, которые оказывают ощутимое влияние на функционирование системы в будущем. Перед приобретением готовой системы дымоотвода требуется внимательно изучить диаметр трубопровода, который будет соединяться с котлом.

Это важно! Немаловажную роль в установке и дальнейшей эксплуатации играют требования СНиП. Их соблюдение является обязательным условием, так как пренебрежение такими правилам может привести не только к проблемам с санэпиднадзором, но и несчастным случаям.

Нормативные требования СНиП

Правила установки дымоходов для газового котла, а также соответствующие нормы, установленные государством, подробно изложены в СНиП 2.04.08-87 и 2.04.05-91. Составление индивидуальных проектов, расчётные процедуры и установка производятся в соответствии с ними. Нарушение этих правил приведёт к отказу газовой службы и сделает законный монтаж невозможным. СНиПом регламентируется:

1. Размещение дымоотвода на фасаде. Оголовок должен располагаться минимум в двух метрах от земли. Размер отверстия в стене должен быть больше диаметра дымоотвода на 1 см для кирпичной и на 5 см для деревянной стены.
2. Облуживание. Оно должно осуществляться в начале и конце отопительного сезона. Требуется удалять конденсат и проверять стыки на герметичность.
3. Применение подобных систем в МКД. Конструкция должна монтироваться минимум в полуметре от дверных и оконных проёмов. До окна над трубой должно быть не меньше 1 м.
4. Установка. Труба дымохода должна находиться от стены минимум в 30 см. Если речь идёт о турбированных котлах — от 1 м. В обязательном порядке должна монтироваться сужающая диафрагма, которая требуется для ограничения поступления воздуха в закрытую камеру сгорания.
5. Нормы пожарной безопасности. Минимальный зазор между трубой дымохода и деревянной стеной должен составлять 5 см. Это обусловлено тем, что во время функционирования внешняя поверхность практически не подвержена нагреву. Между стеной и трубопроводом необходимо размещать негорючие материалы. Оптимальным вариантом является базальтовый утеплитель. Труба дымоотвода должна находиться от окон и дверей соседних домов минимум в 1,5 м. В этом промежутке не должно быть столбов, деревьев или иных объектов. Использовать для отведения продуктов горения стандартный дымоход запрещается (только коаксиальные разновидности).
6. Ограничения на вывод через фасад. Запрет о стекании конденсата на землю требуется соблюдать в обязательном порядке. Поэтому трубопровод необходимо монтировать под углом к котлу. Если в конструкцию входит специальное устройство, предназначенное для отведения конденсата, то допускается уклон выходного патрубка к грунту (с целью отвода дождевой воды). Если речь идёт об использовании коллективной разновидности дымохода, то вопросы утилизации конденсата должны согласовываться со службой санэпиднадзора.
7. Особенности каждой разновидности дымоотводной системы. Она может быть горизонтальной или вертикальной. Строго запрещается подключение к одной сети дымоходов с принудительным и естественным типом отвода продуктов горения.
8. Особенности прокладки горизонтального участка. Допускается прокладка через смежное помещение, не предназначенное для проживания людей, если длина участка трубопровода, который будет через него проходить, не превышает 3 м. Если речь идёт о турбированной системе с принудительным отводом продуктов горения, то допускается увеличить участок трубы, проходящий через нежилое помещение, до 5 м.

Описанные требования безопасности могут изменяться с течением времени, поэтому перед началом монтажных работ требуется получить консультацию специалиста.

</p>

Производим установку

Если требуется самостоятельно произвести монтаж дымохода внутренней разновидности, то все действия выполняются в следующей последовательности:

1. Проверить соответствие размеров патрубка котла и трубы дымоотвода.
2. Подготовить отверстие, через которое трубопровод будет выводиться наружу. Его диаметр необходимо сделать чуть больше аналогичного параметра трубопровода.
3. Присоединить к патрубку газового котла соответствующий элемент дымоотводной системы.
4. Зафиксировать соединение при помощи болтов и хомутов.
5. Последовательно собрать всю дымоотводную систему. Каждый элемент устанавливается на «своё» место, после чего закрепляется хомутами (они повышают уровень надёжности соединения).
6. Установить поверх креплений накладки, выполняющие декоративные функции. Они помогут сохранить эстетичный вид конструкции.
7. Вывести трубу дымохода на улицу.
8. Обеспечить герметичность стыка.
9. Надеть на трубу кожух, обладающий защитными свойствами. Это поможет повысить уровень безопасности возникновения неконтролируемого возгорания.

После завершения описанного процесса установки требуется проверить герметичность стыков, накрыть их специальным фартуком.

Если речь идёт о дымоотводной системе наружной разновидности, то процедура монтажа имеет свои особенности. Когда требуется выполнить монтаж такого дымохода, необходимо придерживаться следующего алгоритма:

1. Определить место выхода и отметить его расположение на стене здания.
2. Сделать отверстие на месте метки. Диаметр должен соответствовать сечению трубы.
3. Соединить дымоход с отопительным прибором. Для этого требуется использовать двухконтурное колено и специальный тройник. Он нужен, чтобы обеспечить устойчивость готовой конструкции в вертикальном положении.
4. Закрепить «сооружение» к стене при помощи кронштейнов.
5. Заделать участок выхода дымохода из стены и продолжить собирать его до нужной высоты.
6. Закрепить конструкцию к внешней стене, используя хомуты.

Чтобы обеспечить надёжное соединение двухконтурных труб, требуется использовать переходные узлы.

</p>

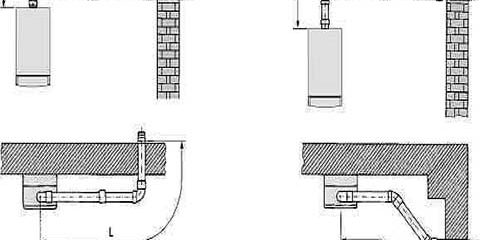

Особенности горизонтального и вертикального монтажа

Если речь идёт о горизонтальном варианте установки, то эту процедуру требуется производить с учётом технических особенностей здания. Заранее нужно рассчитать следующие параметры:

1. Высоту трубы. Расстояние от выходного патрубка до отверстия в стене должно составлять меньше 1 м. Прямой вывод трубы от выходного патрубка на улицу не допускается.
2. Количество поворотных муфт (меньше трёх).
3. Максимальную длину горизонтально участка. Не должен превышать 3 – 5 м.

Увеличение продуцирования конденсата является особенностью эксплуатации дымоотводной системы в холодное время года. Избыточное выпадение влаги обусловлено жёсткими условиями эксплуатации.

Когда требуется произвести монтаж вертикального дымоотвода, необходимо помнить, что эта процедура может осуществляться двумя способами:

1. Каскадным. Он подразумевает подключение к одной трубе сразу нескольких отопительных агрегатов. Подобная схема довольно часто используется в МКД.
2. Индивидуальным. Максимальная длина вертикальных элементов составляет 7 м. Это позволяет производить монтаж в двухэтажном частном доме.

</p>

Если речь идёт о кирпичном здании, то монтировать дымоотводную систему можно как внутри, так и снаружи. Однако эффективную теплоизоляцию требуется сделать в любом случае. Это позволит избежать неприятных последствий, которые с большой долей вероятности возникнут при интенсивной эксплуатации котла, если пренебречь утеплителем.

Видео: варианты подключения коаксиального дымохода к газовым котлам

Установка дымохода представляет собой процедуру, которую может произвести любой жилец частного или многоквартирного дома, имеющий базовые навыки и знания в соответствующей области. Если таковые полностью отсутствуют, то обратиться к специалистам по монтажу подобных систем — лучшее решение. Такой подход поможет избежать лишних расходов, а также проблем с определёнными службами, связанных с ошибками, которые допущены во время установки, и их последствиями, проявляющимися во время интенсивного использования.

Коаксиальный дымоход при установке, в силу своих конструктивных особенностей, как и любая другая дымоходная система, для обеспечения высокого уровня тяги и качественного отвода продуктов горения, требует соблюдения определенных правил. Читайте руководство какой выбрать и как установить дымоход для газовой колонки .

На снимке коаксиальный дымоход.

Технические характеристики коаксиального дымохода

Максимальная длина коаксиального дымохода, если нет определенных указаний в прилагаемой инструкции, составляет при вертикальном исполнении не более пяти метров, при горизонтальном исполнении от одного до трех метров.

Коаксиальные дымоходы для газового котла имеют три основных размера: диаметры внутренней и внешней труб составляют 60/100 мм; 80/125 мм; 100/150 мм.

При установке коаксиального дымохода, для предотвращения застаивания конденсата в трубе, должен выдерживаться уклон в три или четыре градуса.

Зона рассеивания дымовых газов, в зависимости от конструктивных особенностей коаксиального дымохода, начинается от двух метров и больше. Ознакомиться с обзором видов и характеристик дымоходов можно здесь.

Требования к установке коаксиального дымохода

Расстояние от коаксиального дымохода до соседнего дома:

• в случае если дымоходная труба не оснащена дефлектором (специальное устройство, которое размещается на конце трубы, для повышения силы тяги) расстояние должно быть не менее восьми метров;
• в случае если дымоходная труба оснащена дефлектором, но на противоположной системе находятся окна, а также вентиляционное оборудование, то расстояние должно быть не менее пяти метров;
• в случае, когда дымоходная труба оснащена дефлектором, а напротив коаксиального дымохода находится глухая стена, расстояние должно быть не менее двух метров.

Коаксиальный дымоход должен находиться от оконного проема на расстоянии не менее 60 см.

Расстояние от коаксиального дымохода до газовой трубы должно быть не менее 20 см.

Устройство коаксиального дымохода

Стандартное устройство коаксиального дымохода представляет собой:

• прямую дымоходную трубу, состоящую из двух труб разного диаметра (труба меньшего размера располагается в трубе, имеющей больший диаметр), фиксируемых специальными перемычками, предотвращающими соприкосновение труб;
• колена (отводы) на девяносто и сорок пять градусов, а также тройники и муфты, необходимы для соединения различных составляющих дымохода;
• переходник, необходимый для подключения дымохода к котлу;
• сборник конденсата;
• устройство для профилактического осмотра и очистки дымохода;
• верхний или боковой наконечник, в зависимости от типа исполнения дымохода, необходим для защиты дымохода от загрязнения.

Изгибы коаксиального дымохода на улице выполняются, при необходимости вывода индивидуального коаксиального дымохода в один коллективный коаксиальный дымоход, посредством отводов на девяносто градусов. Читайте инструкцию какие дрова выбрать для камина и как ими топить на этой странице.

Монтаж коаксиального дымохода

На снимке горизонтальный коаксиальный дымоход.

Процесс монтажа коаксиального дымохода в деревянном доме можно условно разделить на несколько этапов:

• Для начала выбирается месторасположение котла, и соответственно дымохода.
• На поверхность стены наносится разметка. Имейте в виду, что дымоход должен располагаться на расстоянии от одного метра до полутора метров выше котла, при необходимости дымоход может быть удлинен.
• Проделывается отверстие необходимого размера для вывода дымохода на улицу.
• Дымоходная труба соединяется с горловиной котла либо посредством переходника, либо посредством хомута.
• Дымоходная система по мере сборки и установки крепится специальными кронштейнами.

В целях предотвращения возгорания деревянной стены, через которую будет выводиться на улицу коаксиальный дымоход, необходимо в подготовленное отверстие установить металлический патрубок, а также расстояние между стеной и корпусом патрубка заполнить базальтовой ватой.

Установка коаксиального дымохода, с выводом индивидуальной дымоходной трубы от отопительного оборудования на улицу через фасад здания в многоквартирном доме запрещена. То есть отвод дымовых газов должен производиться через коллективные дымовые каналы, выведенные выше кровли здания.

С процессом монтажа коаксиального дымохода можно ознакомиться, посмотрев видео.

Установка коаксиальной трубы

Обледенение коаксиального дымохода

В зимний период времени при минусовых температурах воздуха на улице, коаксиальный дымоход может частично промерзать. Что соответственно отрицательно отразится на качестве подачи необходимого объема воздуха к отопительному оборудованию, то есть вплоть до остановки котлов. Происходит обледенение дымохода вследствие образования конденсата и его замерзания в трубе, предназначенной для забора воздуха с улицы. Для того, чтобы растопить лед, нужно снять специальную заглушку, расположенную на верхней панели котла, и забор воздуха начнет производиться из помещения.  По мере отвода горячих дымовых газов, в процессе работы котла, образовавшийся лед будет таять. Но чтобы не допускать подобных ситуаций, стоит установить сразу коаксиальную трубу с наконечником (антилед). Обзор домашних каминов электрических здесь: https://mykaminz.ru/kaminy/vidy-kaminov/elektricheskie/obzor-domashnix-kaminov-elektricheskix.html.

Элементы коаксиального дымохода

Конденсатосборник для коаксиального дымохода предназначен для сбора конденсата, который образуется в процессе работы котельного оборудования. Конденсатосборники устанавливаются при монтаже дымохода в предполагаемых местах скопления конденсата. Конденсатосборники оборудованы специальным отверстием, находящимся в основании изделия, для отвода скопившейся жидкости.

Для монтажа дымохода в вертикальном исполнении всего скорее понадобится удлинитель для коаксиального дымохода. Коаксиальные удлинители выпускаются длиной, равной полуметру, одному метру, полутора метрам и двум метрам. Читайте обзор видов и фото очагов для камина.

Видео

Смотрите на видео рекомендации по защите коаксиального дымохода от обледенения:

Комплект коаксиальных труб для защиты от обледенения

Правильно и качественно смонтированный коаксиальный дымоход характеризуется экологичностью, безопасностью, надежностью и длительным сроком эксплуатации, к тому же коаксиальный дымоход способен сократить тепловые потери и увеличить коэффициент полезного действия отопительного оборудования.

Содержание

Новейшим решением для современных технологий отопления является коаксиальный дымоход. Он позволяет значительно сократить объем дымохода, к тому же в процессе работы вообще не используется воздух из помещения, что, несомненно, является важным преимуществом. Дымоход такого типа подходит для котлов со встроенным дымососом (принудительной тягой). Он намного короче и компактнее обычной традиционной трубы. Его европейское качество сочетается с отличной ценой.

Принцип работы коаксильного дымохода ↑

Дымосос, встроенный в систему котла, позволяет по внешней трубе производить извне забор воздуха одновременно с удалением по внутренней дымовых газов. Поскольку тяга воздуха практически обеспечена, то внешняя труба имеет небольшой диаметр и длину, соответствующую планировке установки. Отработанный воздух, содержащий примесь продуктов горения, выбрасывается из котла по внутренней трубе. Она также короче традиционной, и котел, таким образом, много места не занимает. Коаксиальный дымоход изготавливают из современных надежных кислотостойких материалов, поэтому внутренняя труба не вступает в реакцию с вредными примесями, то есть не подвержена разрушению.

Структура такого дымоотвода такова, что при отходе дымовые газы не попадают в воздушный канал. Все это нужно учитывать, проектируя коаксиальный дымоход, нормы установки и пожарной безопасности в том числе. Еще одним важнейшим условием его надежного функционирования является герметичность подключения внешнего воздушного канала и патрубка.

СниП по установке ↑

Системы отопления, работающие на газовом топливе, несколько отличаются от угольных и дровяных печей. Поэтому если устанавливается коаксиальный дымоход, нормы установки также иные.

В случае дымоотводов этого типа продукты сгорания можно выводить в атмосферу через внешнюю стену помещения. При этом, в частности, отпадает необходимость в устройстве вертикального канала от системы, по которому принудительно будут удаляться продукты сгорания. В этом случае отверстие дымового канала на фасаде дома размещают согласно инструкции по установке газового оборудования от компании-изготовителя, но с учетом следующих условий:

• на расстоянии не меньше 2 метров от уровня поверхности земли;
• минимальное расстояние до дверей, окон и открытых вентиляционных решеток (отверстий) по горизонтали должно составлять 0,5 метра;
• минимальное расстояние до верхней грани дверей, окон и открытых вентиляционных решеток (отверстий) также должно составлять 0,5 метра;
• расстояние по вертикали от окон, расположенных над отверстием дымового канала – от 1 метра;
• в районе 1.5 метра от коаксильной трубы не должно быть никаких преград, скажем, стен, столбов и т. д.

Дымоходная труба, если нет конденсатосборника, должна быть установлена под углом к земле, не давая конденсату стекать обратно. Оптимальный уклон составляет 6–12°.

• Если дымовой канал размещен под балконом, навесом или карнизом крыши дома, то он должен выходить за пределы окружности с радиусом R. Он равен ширине выступающей над дымоотводом части здания.
• Дымовой канал не должен через внешнюю стену выходить в проезды (арки), подземные переходы, туннели и т. п.

При выходе через стену длину горизонтального участка канала принимают не более 3 метров. Однако в этом вопросе заводы-производители допускают разночтения. Например, согласно инструкции коаксиальный дымоход Ferroli имеет максимальную допустимую длину труб – 4 м (60/100) или 5 м (80/125), а коаксиальный дымоход Navien – 3 м. Из этого всего можно сделать вывод, что прежде всего, еще до начала проектирования, необходимо внимательно изучить инструкцию газового оборудования, которое предполагается установить, так как для разных котлов некоторые из основных параметров могут не совпадать.(ниже представлены документы СнИП, и правила установки для дымоходов некоторых производителей)

Коаксильные дымоходы лучших производителей – залог надежности и качества ↑

Коаксиальный дымоход Аристон Дымоотводы Ariston итальянского производства подходят для большинства современных котлов. В комплект с ними идут также уплотнительные прокладки и стеновые накладки.

Коаксиальный дымоход Baxi Дымовая труба в его конструкции должна иметь длину до 5 м. Если она направлена на улицу, ей придают уклон из расчета по 1 см на каждый метр ее длины. Для условий российского климата больше подходят утепленные варианты со следующими внесенными в конструкцию изменениями:

• удлинен оголовок,
• конструкция воздухозаборного канала особо защищена,
• выполнена из композитного материала.

Подобная система дает возможность предотвратить обледенение дымоотвода и вызвать остановку котла в аварийном режиме, если температура снаружи опустится до -50 С.

Коаксиальный дымоход Протерм Данные изделия очень просты в монтаже и способствуют увеличению КПД соответствующих котлов Protherm. Помимо них компания предлагает также удлинители для дымоходов, адаптеры, предназначенные для раздельного дымоудаления и другое.

Коаксиальный дымоход Vaillant Эта компания считается одним из лидеров на европейском рынке. Ее продукция достаточно востребована в последние годы. При выборе дымовой трубы особенно важно соответствие ее сечения сечению патрубка котла Vaillant. При установке необходимо обеспечить расстояние между дымоходом и воспламеняющимися конструктивными элементами самое меньшее в 100 мм.

Коаксиальный дымоход Viessmann В состав комплекта помимо коаксильного отвода (диаметр 60/100, 90°) обычно входят: коаксиальная труба, снабженная наконечником (диаметр 60/100, длина 0,75 м) и стеновые накладки. Его специальная конструкция не допускает намерзания трубы в зимний период.

Нормативные документы и правила установки

•   СП 60.13330.2012 Отопление, вентиляция и кондиционирование воздуха (СНиП 41-01-2003. Актуализированная редакция) (733,0 KiB, 6 283 hits)

•   СП 60.13330.2012 Отопление, вентиляция и кондиционирование воздуха (СНиП 41-01-2003. Актуализированная редакция): pdf файл (5,3 MiB, 2 605 hits)

•   Правила установки для коаксиальных дымоходов De Dietrich: классификация, нормы (8,0 MiB, 6 487 hits)

© 2020 stylekrov.ru

Используемые источники:

• https://otivent.com/kak-ustanovit-koaksialnyj-dymohod
• https://kotel.guru/pechi/dymohody/osobennosti-koaksialnyh-dymohodov-dlya-gazovogo-kotla.html
• https://teplo.guru/elementy/truby/ustanovka-koaksialnogo-dyimohoda.html
• https://mykaminz.ru/dymoxod/vidy/koaksialnyj/rukovodstvo-kak-ustanovit-koaksialnyj-dymoxod-i-trebovaniya-k-ustanovke.html
• https://stylekrov.ru/koaksialnyj-dymoxod-normy-ustanovki.html
