Наличие в системе отопления циркуляционного насоса – несомненный плюс. Оборудование повышает КПД сети, способствует оптимизации расходов на энергоносители. Есть немаловажное условие достижения такого результата. Важно знать, какое давление циркуляционного насоса, как подобрать прибор, на что стоит обратить внимание при монтаже в действующую сеть. Иначе не миновать неприятных сюрпризов: вместо повышения КПД – увеличение цифр в платежных квитанциях.
Роль циркуляционного насоса в системе отопления
Часто потребители путают насосы для повышения давления с циркуляционным оборудованием. Задача устройств первого типа – увеличить напор в водопроводных и других коммуникациях, обеспечить вертикальный подъем жидкости.
У циркуляционного прибора приоритеты иные – он обеспечивает скорость тока теплоносителя в системе отопления. Существуют два типа внутридомовых сетей:
- с естественным обращением воды по замкнутой цепи;
- с принудительной циркуляцией.
Поэтому уместнее говорить не о том, какое давление выдает циркуляционный насос, а о скорости движения жидкости. При естественной циркуляции теплоноситель движется по трубам за счет давления, создаваемого в системе из-за разницы уровней начала цепи и верхней точки. Схематично сеть выглядит так:
Гравитационная система отопления
Все трубы расположены с небольшим уклоном для создания давления в контуре. Иначе теплоноситель будет продвигаться крайне медленно, и вода остынет в первом радиаторе. В определенной мере это относится к любой гравитационной системе: чем длиннее отопительный контур, тем сильнее остывает теплоноситель.
Поэтому в теплосеть встраивают циркуляционный насос. Обычно прибор рассчитан на работу в трех скоростных режимах. Роторный двигатель разгоняет теплоноситель, жидкость быстрее перетекает по трубам и радиаторам. Для цепи длиной 80 м вполне достаточно скорости в 1,5 м/с. Как правило, это второй режим работы.
ВАЖНО ЗНАТЬ: В двухэтажных домах целесообразно устанавливать насосы на каждом уровне, особенно если сеть начинается в цоколе, а заканчивается в мансарде.
Пример системы отопления с двумя циркуляционными насосами
Как рассчитать давление в циркуляционном насосе
Однако некорректно полагать, что понятие давление неприменимо к циркуляционному оборудованию. Увеличение скорости теплоносителя невозможно без повышения данного параметра. Это взаимосвязанные показатели, напрямую влияющие на производительность.
Определение производительности
Для циркуляционного оборудования производительность – объем перекачиваемого теплоносителя. При этом учитывают нагрузку на прибор. Чем ниже скорость и выше отдача, тем лучше КПД. Для устройств с мокрым ротором, которые используются в бытовых сетях, КПД составляет порядка 60%. На его поддержание и направлены усилия по обеспечению производительности.
Формальные подсчеты свидетельствуют, что продуктивность насоса должна составлять порядка 0,6 м напора насоса на 10 м теплоносителя. Одновременно принимают во внимание нормативы по поддержанию тепла, которые рассчитывают следующим образом: для отопления 10 кв. м необходим 1 кВт мощности отопительного оборудования.
Исходя из полученных данных, вычисляют нужное количество радиаторов и объем перекачиваемой жидкости. Насос выбирают немного большей мощности, т.к. неизбежны эксплуатационные потери.
Основная информация относительно эксплуатационных характеристик обычно указана прямо на корпусе насоса
Параметры давления
Применительно к насосному оборудованию параметр «давление» подразумевает уровень вертикального подъема воды на определенную высоту. Многие производители выносят этот показатель в маркировку моделей и обязательно указывают в паспорте. Например, сочетание цифр 25-40 означает:
- 25 – сечение труб в системе отопления (в мм). Параметр может быть указан в дюймах: 1″ или 1¼” (1,25″ = 32 мм);
- 40 – высота подъема жидкости. Максимальная – 4 м, а давление – 0,4 атмосферы.
Какое давление создает циркуляционный насос, зависит не только от движения теплоносителя по вертикали. При циркуляции воды по горизонтали происходит потеря производительности.
Номинальный подъем на 4 м не означает, что насос используют «на полную катушку». Производитель закладывает параметры, учитывающие движение по сети, в которой жидкость поднимается в верхнюю точку сначала радиатора, а затем и всей системы (например, при разводке обратки по верху).
ВАЖНО ЗНАТЬ: Предельная скорость движения теплоносителя в бытовых сетях составляет 1,8-2 м.
При многоконтурной системе отопления на каждую «ветку» устанавливают отдельный прибор для циркуляции теплоносителя
Что влияет на работу циркуляционного оборудования
Паспортные расчеты и параметры не учитывают индивидуальные условия эксплуатации. Это стоит принять во внимание при выборе оборудования и затем в процессе работы. Производительность во многом зависит от внешних условий, среди которых выделяют:
- температура окружающей среды. Например, запуск системы отопления после длительного простоя, особенно в зимний период, влечет повышение нагрузки на прибор, пока не прогреется помещение, и не разгонится сам насос;
- диаметр труб – мощность напрямую зависит от сечения коммуникаций. Чем больше Ø, тем мощнее должно быть оборудование. Иначе устройство не справится с повышенной нагрузкой;
- встраивать в систему насос с диаметром труб, превышающим или меньше Ø теплосети, не рекомендуется. Несоответствие отразится на производительности.
Чтобы не ошибиться в выборе устройства необходимой мощности, лучше всего обратиться к специалистам. Профессионалы выполнят расчеты, посоветуют оптимальную модель. На них можно рассчитывать при установке насоса, а практические советы и рекомендации поспособствуют грамотной и рациональной эксплуатации прибора.
Видео: циркуляционный насос как повышающий
Недостаточный уровень давления воды в водопроводе может стать причиной поломки дорогостоящего оборудования и бытовой техники. Чаще всего система водоснабжения напрямую подключена к коммунальной водопроводной сети. При резком снижении давления невозможно использовать проточный водонагреватель, стиральную машинку. Предотвратить появление подобной неприятности поможет насос, повышающий давление воды. Что представляет собой данная конструкция? Какие критерии необходимо соблюдать в процессе выбора? Ответы на данные вопросы вы найдёте в нашем подробном руководстве.
Как работает насос для повышения давления?
Для повышения низкого давления в водопроводной сети разработано 2 типа устройств. К ним относятся:
- Циркуляционные конструкции. Они позволяют поддерживать нормальную скорость передачи теплоносителя и жидкости по трубам;
- Самовсасывающие устройства. Эта конструкция позволяет быстро перекачивать жидкость на высоту более 5 м.
В составе циркуляционного насоса присутствует ротор, объёмная крыльчатка и электродвигатель. Он обеспечивает постоянное передвижение жидкости внутри трубопроводной сети. Например, если при подаче воды отмечают слабый напор, то для повышения его объема достаточно использовать один или два циркуляционных механизма. Для быстрой подачи теплоносителя на верхние этажи, рекомендуется установить насосы, повышающие давление воды в системе отопления для дома. «>»>»>»>»>»>»>»>»>
Вся система автоматизирована. Здесь имеется специальный датчик реле для контроля давления внутри трубопровода.

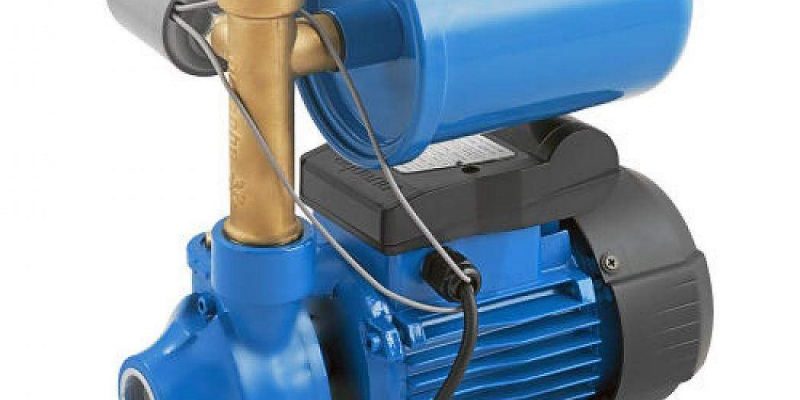

На фото насосов, повышающих давление представлены современные модели оборудования. Изначально вода перемещается в область накопительного бака. Далее, она поступает в трубопровод, где завершает свой цикл. Чаще всего такой насос, повышающий давление в системе используют для поддержания температурного режима в небольших домах. Главное преимущество заключается в их мощности. В среднем он способен работать со скоростью 2 м 3/ч. Для регулярной подачи теплой воды разработаны особые модели данной техники. Внутри конструкции присутствует термостойкие детали, которые отлично переносят резкие перепады температурного режима. Помимо этого на их поверхностей не образуется накипь в виде солей. В специализированных отделах имеются универсальные модели насосов, повышающий давление воды. Их можно использовать как для горячей, так и холодной воды.
- Группа безопасности для отопления — особенности устройства, принцип работы и варианты применения (85 фото)
- Греющий кабель для труб — советы по выбору, нюансы применения и особенности эксплуатации (140 фото)
- Гидрострелка для отопления — что это такое, принцип работы и особенности применения устройства (110 фото и видео)
«>»>»>»>»>»>»>»>»>
Как выбрать?
Перед тем как осуществить покупку в данного оборудования, рекомендуется учитывать ряд критериев, которые обеспечивают нормальную работоспособность. Они включают в себя: Мощность. Для повышение давления воды в небольших домах, рекомендуется выбирать установки, которые будут соизмеримы с потребностями системы.
- Теплоаккумулятор для отопления — описание системы и особенности ее применения в частном доме (120 фото)
- Насосы для опрессовки отопления — ручные и автоматические модели для современных систем отопления (90 фото и видео)
- Ремонт циркуляционного насоса — основные виды неисправностей, разборка, ремонт и сборка насоса в системе отопления (видео + фото)
«>»>»>»>»>»>»>»>»>
Если пренебречь данным требованием, то увеличивается риски появления деформирования трубопровода. Это связано с высоким давлением жидкости внутри труб.
Объём. Этот критерий напрямую зависит от габаритов жилого помещения. Чем больше площадь, тем больше объем перекачиваемой жидкости.
Монтаж оборудования
Установка насоса повышающего давление требует определенных навыков и специального оборудования. Монтаж какого оборудования должен осуществляться профессионалом. Процесс подсоединение насоса включает в себя несколько этапов:
- Выбор места, где будет расположена конструкция;
- Монтаж гидроаккумулятора;
- Подключение техники к водопроводу и бытовому оборудованию;
- Фиксация насоса в неподвижном состоянии;
- Обвязка деталей;
- Проверка на работоспособность.
Для нормализации давления внутри трубопроводной сети, рекомендуется располагать насос рядом с бытовыми приборами.
Фото насосов, повышающих давление
Чтобы система отопления с принудительной циркуляцией работала с требуемой эффективностью, необходимо, чтобы насос не только обеспечивал перекачивание определенного объёма теплоносителя за единицу времени. Чрезвычайно важное значение имеет создаваемый циркуляционным насосом напор.
Несоответствие этого параметра реальным условиям может привести к «запиранию» контуров, то есть неработоспособности отдельных участков или даже всей системы отопления в целом. Правильно определиться с нужной характеристикой прибора поможет калькулятор расчета напора циркуляционного насоса.
Ниже будут приведены и необходимые пояснения
Калькулятор расчета напора циркуляционного насоса
Пояснения к проведению расчетов
Циркуляционный насос имеет основную задачу — он должен обеспечивать перекачку теплоносителя в определенных объемах для доставки требуемого количества тепловой энергии на все приборы теплообмена. Провести расчет производительности — несложно: можно воспользоваться специальным калькулятором.
Но для того чтобы в полной мере справиться со своей функцией, насос должен обладать способностью преодолеть гидравлическое сопротивление контуров отопления. А оно может быть весьма немалым.
- Во-первых, любая система отопления, даже самая простейшая – это определенная длина труб, которые обязательно обладают своим гидравлическим сопротивлением.
- Во-вторых, серьезными препятствиями для свободного перемещения теплоносителя становятся элементы запорной и регулировочной арматуры. Особенно это актуально для систем отопления, оснащенных термостатическими приборами регулировки температуры в приборах теплообмена.
Формулы расчета суммарного гидравлического сопротивления системы – достаточно слоны и громоздки. Но в предлагаемом калькуляторе применен упрощенный алгоритм, который, однако, дает результат со вполне допустимой погрешностью, и имеющий определенный эксплуатационный резерв. Таким образом, приобретая насос с показателями, не ниже расчётных, можно быть уверенным в работоспособности системы по этому критерию.
Цены на циркуляционные насосы
циркуляционный насос
- В калькуляторе будет запрошена длина труб в системе. Указывается полная, суммарная длина всех вертикальных и горизонтальных участков, и подачи и «обратки».
- В поле особенностей применяемой запорно-регулировочной арматуры следует выбрать пункт, наиболее близко подходящий к условиям создаваемой системы отопления.
Что еще важно знать о циркуляционных насосах?
Подробная информация об устройстве этих приборов, об их основных характеристиках, критериях выбора, о правилах врезки в систему – в специальной статье, посвящённой циркуляционным насосам для отопления.
Принудительное движение теплоносителя в системе водяного отопления обеспечивает циркуляционный насос, способный перекачивать жидкость температурой 110…115 °С. В частных домах и квартирах с индивидуальными источниками тепла применяются малошумные аппараты бытовой серии с муфтовым присоединением, оснащенные «мокрым» ротором (якорь двигателя омывается и охлаждается протекающей водой).
Если вы решили самостоятельно подобрать насос для отопления, учтите 3 основных критерия:
- Технические характеристики – производительность, рабочее давление.
- Присоединительные и габаритные размеры.
- Цена изделия, популярность бренда.
Рассмотрим по пунктам, как правильно выбрать циркуляционный насос для радиаторной системы, теплых полов и первичного котлового контура.
Самые «ходовые» модели насосных агрегатов
Производители предлагают широкий выбор оборудования разной мощности, предназначенного для перекачки жидких сред с различными параметрами. Но нас интересуют только проточные модели, работающие в сетях домашнего отопления и горячего водоснабжения.
Как отличить циркуляционные агрегаты от центробежных и других видов насосов:
- по форме – электрический мотор и крыльчатка установлены в одном корпусе, патрубки выходят по бокам нижней части (не посередине);
- по наличию «мокрого» ротора, значительно снижающего шум вращения крыльчатки;
- 2 типоразмера монтажной длиной 130 и 180 мм;
- условный проход патрубков — 15, 20, 25 и 32 мм, присоединение — муфтовое (резьбовое);
- паспортное давление – 0.4, 0.6 и 0.8 Бар.
Указанные параметры легко выяснить по маркировке изделия. Пример: цифры в названии Wilo Star-RS 15/4 обозначают внутренний диаметр соединительных патрубков 15 мм (Ду 15) и напор 4 м водного столба (0.4 Бар). Пример второй: аппарат Grundfos ALPHA2 25-60 подключается к трубам Ду 25 и развивает давление 0.6 Бар (6 метров).
Справка. Обычно производители выпускают расширенные линейки изделий. Немецкий бренд Wilo предлагает циркуляционные нагнетатели, располагающие напором 2, 4, 6, 7 и 8 м. вод. ст. Но «ходовыми» моделями все равно остаются «четверки» и «шестерки», реже – «восьмерки».
Конечно, существуют и более мощные насосы, чей напор достигает 1…10 Бар, но в частных жилищах таковые не применяются. Маленькие агрегаты длиной 130 мм с патрубками ½ и ¾ дюйма обычно ставятся внутри котлов, большие (18 см, 1 и 1 ¼») – врезаются в отопительные магистрали.
Способы подбора насоса
Самый правильный путь – сделать полноценный гидравлический расчет и точно определить основные параметры насоса – развиваемый напор и производительность. Именно так проектируется централизованное теплоснабжение многоквартирных домов и промышленных зданий.
Инженерной расчетной методикой владеют далеко не все мастера, занимающиеся монтажом автономных водяных систем, что уж говорить о рядовых домовладельцах. Как можно подобрать циркуляционный насос для отопления более простым способом:
- В случае замены старого изношенного агрегата приобретается новый с аналогичными параметрами. На первый план выходит цена и качество изделия.
- Заказать проект домашней отопительной системы инженеру–теплотехнику. Ниже мы поясним преимущества данного варианта.
- Самому рассчитать потребный напор насоса по упрощенной методике.
- Поверить многолетней практике наших экспертов и купить аппарат, руководствуясь их советами.
Рекомендации экспертов. В загородных домах и квартирах площадью до 250 м² вполне достаточно бытового насоса, развивающего давление 4 м водного столба или 0.4 Бар. На квадратуру 250…500 м² лучше купить более мощный агрегат с напором 6 м (0.6 Бар), свыше 500 м² – 8 м. вод. ст.
Заказ инженерных расчетов и разработки схемы стоит денег, но окупится с лихвой. Когда вы монтируете отопление самостоятельно либо нанимаете работников, комплектующие и оборудование приобретается с приличным запасом – на всякий случай. Толковый проектировщик четко обоснует, почему нужно поставить насос небольшой мощности и трубу меньшего диаметра. В результате выйдет экономия на материалах, а в дальнейшем — затратах на электричество.
Если вы доверяете только цифрам либо захотите проверить монтажников, выбирайте насос отопления по собственным вычислениям, пользуясь приведенной ниже методикой. Не забудьте сверить расчетные характеристики агрегата с рекомендациями экспертов – результат наверняка выйдет аналогичным.
Расчет характеристик насоса
Отопление работает эффективно, когда все батареи или греющие напольные контуры получают необходимое количество тепла. То есть, насосная установка должна обеспечивать требуемый расход теплоносителя на каждом участке системы, преодолевая гидравлическое сопротивление труб, фитингов и арматуры.
Перед тем как выбрать насос, нужно рассчитать его производительность по формуле:
- G – массовый расход теплоносителя, кг/ч;
- Q – общая нагрузка на отопление, Вт;
- Δt – разность между температурой воды в подающей и обратной линии, при расчетах обычно принимается равной 20 °С.
Справка. Поскольку плотность воды мало изменяется при нагреве в пределах 100 градусов, в упрощенных вычислениях массовый расход принимается равным объемному. Пример: G = 300 кг/ч = 300 литров в час.
Тепловую нагрузку можно высчитать скрупулезно, пользуясь методикой СНиП. Здесь мы не станем усложнять задачу и просто возьмем количество теплоты по площади.
Например, на обогрев двухэтажного дома квадратурой 200 м², расположенного в средней полосе, понадобится 22 кВт теплоты. Отсюда несложно посчитать расход теплоносителя и требуемую производительность насоса: G = 0.86 х 22000 / 20 = 946 кг/ч = 0.95 т/ч = 0.95 м³/ч.
Сразу предлагается выяснить сечение и диаметр основной магистрали, идущей от котла, куда планируется установить насос:
- F – площадь поперечника трубы, м²;
- ʋ — скорость движения воды, принимается 0.5…1 м/с.
Чем ниже скорость течения воды, тем меньше сопротивление трению о стенки труб, арматуры и фитингов.
Берем значение 0.6 м/с и определяем сечение магистрали: F = 0.95 / 3600 х 0.6 = 0.00044 м². Дальше через формулу площади круга рассчитываем диаметр прохода – 0.024 м или 24 мм. Соответственно, внутренний размер трубы и присоединительных штуцеров насоса равен 25 мм.
Выяснив необходимую производительность перекачивающего устройства, переходим к вычислению располагаемого давления. Расчеты проведем отдельно для радиаторной сети, напольного обогрева и котлового контура обвязки.
Отопительная схема с батареями
Задача насоса – продавить нужный объем теплоносителя по трубам от первого до последнего радиатора. Ему препятствует сила трения жидкости о стенки, сопротивление от сужения протока в регулировочных вентилях и поворотов на фитингах.
Чтобы узнать величину сопротивления, которое должен преодолеть циркуляционный агрегат, предлагаем воспользоваться упрощенной формулой:
- H – искомый перепад давлений в метрах водного столба;
- R – удельное сопротивление трению, считается в м. вод. ст. на 1 метр погонный трубопровода;
- L – протяженность наиболее длинной ветви отопления, измеряется от источника тепла до последнего радиатора;
- Z – коэффициент местных сопротивлений.
Замечание. Формула сильно упрощена, инженерный расчет гидравлики гораздо сложнее. Зато она позволяет правильно подобрать отопительный насос для бытовых условий. Мы проверили альтернативный вариант — онлайн-калькуляторы, размещенные на различных интернет-ресурсах. Получив разницу между результатами 30%, делаем вывод: лучше посчитать напор вручную.
Как производятся вычисления:
- Поскольку насос создает одинаковое давление на входе в каждую ветвь отопления, выбираем самую протяженную линию и определяем ее длину в метрах. Это показатель L в формуле. При двухтрубной системе учитываются обе линии – обратная и подающая.
- Удельное сопротивление R принимаем равным 150 Па/м или 0.015 м водного столба на 1 м. п. магистрали (для пластиковых труб).
- Если проток через батареи регулируется термостатическими клапанами, берем коэффициент Z = 2.2. Вариант второй: радиаторы оборудованы шаровыми кранами и балансировочными вентилями, тогда Z = 1.5.
Наибольшее сопротивление течению воды оказывают трехходовые клапаны и вентили с термоголовками - Рассчитываем потребное давление и выбираем подходящую модель нагнетателя.
Совет. Длина линии тупиковых и кольцевых схем считается одинаково – плюсуем протяженность подачи и обратки. Для однотрубной «ленинградки» берем общую длину кольца. Если на момент расчета схема отсутствует, протяженность определяется по внутренним габаритам дома: размер I этажа + высота потолка + ширина II этажа.
Просчитаем давление по нашему примеру. Длина L по габаритам здания равна (10 + 3 + 10) х 2 = 52 м, Z = 2.2. Потребный напор составит 0.015 х 52 х 2.2 = 1.716 ≈ 1.7 м. Прибавим запас 1 м на неучтенные сопротивления самого котла и дополнительного оборудования, получаем 2.7 м водяного столба.
На графике, прилагаемом к паспорту насоса, отмечаем линию производительности и напора, затем выбираем подходящую модель, в данном случае — марка Wilo Star-RS 25/4.
Как видите, результаты расчетов не противоречат советам экспертов: насоса давлением 0.4 Бар вполне достаточно, чтобы заставить циркулировать воду по сети отопления двухэтажного дома площадью 200 квадратов. Для лучшего понимания предлагаем посмотреть ход расчетов на видео:
Важный момент. В современных нагнетательных устройствах зачастую предусмотрено 3—7 режимов работы, а в инструкции нарисовано столько же графиков. Для расчета выбирайте характеристику, соответствующую средней скорости (вторая – третья).
Петли теплых полов
Обычно теплоноситель подается в напольные контуры отдельным насосом, работающим в паре с подмешивающим клапаном. При этом максимальная протяженность петли не превышает 100 метров, фасонные детали отсутствуют. Местные сопротивления – термостатический вентиль коллектора и смесительный трехходовой (или 2-ходовой) клапан.
Для расчета вполне подходит предыдущий алгоритм:
- Выясняем количество контуров, максимальную длину трубы и общий расход теплоносителя через гребенку. Все вычисления по теплым полам мы подробно расписали в отдельной публикации.
- Берем самую длинную петлю и считаем по ней требуемое давление насосного агрегата, пользуясь приведенной выше формулой. Подставляем аналогичные значения R, L и Z.
- Подбираем насос для петель напольного обогрева по графику, представленному в паспорте изделия.
Пример. Возьмем тот же двухэтажный дом с тепловой нагрузкой 22 кВт и расходом воды 0.95 м³/ч, максимальная длина петли – 80 м. Значение R принимаем 0.015, Z – 2.2, тогда напор H = 0.015 х 80 х 2.2 = 2.64 м. Сопротивление магистрали не учитываем, поскольку котел оснащен собственным насосом. Значит, окончательное давление коллекторного агрегата – минимум 2.64 м.
Заметьте: увеличивая протяженность петель до 100 м, вы поднимаете планку давления насоса, что приведет к повышению расхода электроэнергии. Проверяем: H = 0.015 х 100 х 2.2 = 3.3 м. Рисуем на диаграмме соответствующую горизонтальную линию и выбираем любую модель, чей график размещен выше. Ближайший агрегат — Wilo Star-RS 25/6.
Котловой контур
Как известно, в схемах обвязки твердотопливных котлов предусматривается установка отдельного насоса, гоняющего воду по малому кольцу через трехходовой клапан либо буферную емкость. Идентичный принцип применяется в системе первичных/вторичных колец, где к основному контуру подключены линии радиаторного отопления, теплых полов и бойлера ГВС.
Насос, качающий воду по основному кольцу, практически не испытывает сопротивления – магистраль короткая, минимум фитингов и арматуры. Поэтому напор основного агрегата зачастую меньше, чем давление вторичных нагнетателей, отправляющих теплоноситель к приборам отопления.
Важный нюанс. Главное — обеспечить нужный расход воды в основном контуре, соответствующий мощности теплогенератора. Для выбора модели насоса двигайтесь тем же путем – узнайте требуемый объем теплоносителя по производительности котла и посчитайте располагаемый напор. Подробная инструкция представлена на видео:
Выбор по размерам
Вы наверняка заметили — в ассортименте фирм есть агрегаты с одинаковыми характеристиками, но разными габаритами и размерами патрубков. Как выбирать внешние параметры насоса:
- Для монтажа на трубопроводах, байпасах и смесительных узлах напольного обогрева используются стандартные нагнетатели длиной 180 мм. «Коротыши» 130 мм ставятся внутри теплогенераторов либо на магистралях в сильно ограниченном пространстве.
- Диаметр присоединительных патрубков подбирается под сечение основного трубопровода. Увеличение типоразмера допустимо, уменьшение – категорически не рекомендуется. То есть, на трубопровод Ду 25 можно ставить агрегат со штуцерами 32 мм.
- Насосы с патрубками Ø32 мм применяются на первичных кольцах и котловых контурах, а также в модернизируемых самотечных системах.
Примечание. Размеры готовых байпасов, продающихся в магазинах, подогнаны под стандартный насос монтажной длиной 18 см.
Число скоростей нагнетателя особой роли не играет. В домашних условиях вполне достаточно 3 режимов, оптимальная скорость – вторая. Воздух из агрегатов стравливается через боковой винт, поэтому не стоит покупать изделия с отдельным воздухоотводчиком.
Производители и цены
Невзирая на широкий ассортимент насосов в магазинах, по-настоящему качественный продукт выбрать нелегко. Рынок наводнен китайским товаром и подделками известных брендов. Для начала перечислим популярных на территории СНГ производителей:
- Высшая ценовая категория – Grundfos (Дания), Wilo (Германия). Цены на оригинальных «немцев» стартуют от 75 евро, «Грюндфос» серии UPS – 65 евро.
- Средняя категория – DAB, Aquario (Италия), Sprut (качественный Китай). Стоимость агрегатов различных моделей колеблется в пределах 40—100 евро.
- Прочие дешевые насосы (Oasis, Neoclima, «Вихрь», «Калибр» и так далее до бесконечности). Цена – от 20 евро за штуку.
Замечание. Вполне вероятно, что мы не включили некоторые весьма достойные изделия в высшую либо среднюю ценовую категорию. Здесь указаны самые распространенные бренды.
Чем отличаются недорогие и контрафактные насосы от качественных нагнетателей:
- срок службы – 1…3 отопительных сезона;
- номер изделия нанесен только на наклейку, корпус агрегата чистый;
- перекачивающие устройства из одной партии часто идут с одинаковыми номерами;
- по весу подделка заметно отличается от оригинала (она легче);
- агрегат низкого качества начинает шуметь и пищать, отработав 1 сезон в закрытой системе отопления, сильно греется корпус.
Иногда поддельные насосы отопления неотличимы от оригинала, только цена вдвое ниже. Секрет – в алюминиевой обмотке, удешевляющей себестоимость продукта. Как проверить: найдите на официальном сайте компании массу оригинальной модели и сравните с рыночным экземпляром. Скорее всего, осведомленный продавец откажется взвешивать контрафактный аппарат либо сразу признает неизвестное происхождение товара.
Заключительный вывод
Выбирая циркуляционный насос для отопления дома, важно не ошибиться с характеристиками и не гнаться за дешевизной. Недостаточный напор приведет к слабому прогреву дальних батарей, чрезмерный – к появлению шума в радиаторах и быстрому износу нагнетательного агрегата. Последний совет по выбору производителя: если хотите сэкономить, лучше отыщите брендовый оригинал б/у, он прослужит дольше нового дешевого «китайца».
Повысить эффективность работы автономных систем обогрева загородных домов и дачных домиков позволяет такое устройство, как циркуляционный насос на отопление. Установка этого насоса в систему отопления не представляет особых сложностей, поэтому выполнить такую процедуру, обладая хотя бы минимальными навыками работы с техническими устройствами, можно самостоятельно, без привлечения квалифицированных специалистов.
Циркуляционный насос в системе отопления
Выбор подходящего агрегата
При выборе циркуляционного насоса для автономной системы отопления руководствуются двумя основными критериями – производительностью агрегата и напором. Первый из этих параметров характеризует объём теплоносителя, который агрегат сможет перекачать за определённый период времени, а второй говорит о высоте, на которую помпа сможет поднимать жидкость. Кроме того, необходимо учитывать:
- Сечение труб, к которым будет подключаться циркуляционный насос.
- Габариты места, отведённого для установки перекачивающего агрегата.
- Максимальную температуру теплоносителя.
- Мощность и пропускную способность теплогенератора.
- Объем отапливаемых помещений.
О классическом методе расчёта мы уже рассказывали в статье Расчет циркуляционного насоса для отопления в примерах и формулах. Вместе с тем, есть и более простой способ, который можно использовать как для предварительной калькуляции, так и проверки результатов более основательных вычислений. В его основу положено требование, согласно которому циркуляционный насос должен за один час своей работы прокачать по отопительной системе трехкратный объём её заполнения.
Последнее значение можно косвенно оценить по мощностным характеристикам котла. Если тепловой агрегат выбирался по правилам, то на каждый киловатт, взятый из его технического паспорта, приходится не менее 15 литров теплоносителя. Достаточно умножить мощность теплогенератора в кВт на 15 и сделать поправку в 20%, чтобы с достаточной точностью оценить заполнение отопительных контуров. После того, как будет вычислен объём теплоносителя, подсчитать искомую производительность циркуляционного насоса в л/мин будет несложно — для этого заполнение контуров в литрах необходимо умножить на три и разделить на шестьдесят. Если в качестве примера взять отопительную систему с котлом мощностью 15 кВт, то можно предположить, что объём жидкости во всех её ветках примерно равняется 270 литров (Q =15 кВт х 15 л + 20%). Для принудительной циркуляции теплоносителя понадобится насос с расходной характеристикой не менее 0.81 м3/час или 13.5 л/мин.
Читайте также: Гальваническое цинкование металла: технология, оборудование
Необходимую величину напора циркуляционного насоса также можно определить, не вдаваясь в сложные математические вычисления. Для этого можно воспользоваться формулой N = X * K, где X – этажность здания, включая подвал, а К – поправочный коэффициент, равный 0.7-1.1 для традиционных двухтрубных схем отопления и 1.2-1.85 для коллекторно-лучевых контуров. Так, если вести расчёт гидравлического сопротивления коллекторной отопительной системы двухэтажного здания с подвалом (количество уровней равняется трём), то понадобится помпа с напором 3х1.85=5.55 м.
Полученных величин уже будет достаточно для того, определиться с конкретной моделью циркуляционного насоса любого производителя. Для этого на графиках гидравлических характеристик центробежных агрегатов находят рабочую точку – она находится на пересечении отрезков, проведённых из оси абсцисс (производительность) и ординат (напор). Лучшим положением рабочей точки считается средняя треть графика, которая соответствует максимальному КПД.
График гидравлических характеристик циркуляционного насоса позволяет проанализировать, соответствует ли агрегат требованиям по напору и производительности
Чтобы получить достаточный резерв в ту и другую сторону, следует ориентироваться на кривую, построенную для средней скорости циркуляционного насоса. В этом случае можно будет уменьшить его мощность при чрезмерной шумности или же увеличить, если теплоноситель на входе в котёл будет иметь недопустимо низкую температуру.
Особенности устройства системы отопления с насосной циркуляцией изучены в данной статье:
Термоклапаны, устанавливаемые во многих системах отопления, регулируют температуру в помещении в соответствии с заданными параметрами. Клапан перекрывается при повышении температуры. При этом повышается гидравлическое сопротивление и, соответственно, увеличивается давление. Эти процессы сопровождаются появлением шума, избавиться от которого можно путем перевода насоса на низкие обороты. Эффективнее справляются с данной задачей насосы с встроенной электроникой, способной плавно регулировать перепады давления в зависимости от изменения количества воды.
Какую ставить скорость на насосе отопления при малой мощности котла
Регулировка мощности циркуляционного насоса, как правило, проводится с целью повысить или, наоборот, снизить его производительность. Чем выше его скорость, тем быстрее горячая вода проходит по трубам и тем больше тепла она отдаёт. В свою очередь, чем она ниже, тем медленнее жидкость проходит по системе, быстрее остывает и соответственно теплоотдача будет меньше.
Минимальную мощность отопительного оборудования устанавливают преимущественно весной. В это время на улице уже довольно тепло, но сам дом прогревается недостаточно и есть необходимость в небольшом подогреве помещения.
Скоростные режимы насосов могут отличаться в зависимости от модели и комплектации. В среднем минимальный показатель составляет 30—35 л/мин, максимальный — 80—90 л/мин.
Для чего нужно проверять настройки
Чтобы удостовериться в максимальной производительности прибора перед началом эксплуатации рекомендуется проверить его настройки. Делается это, как правило, по двум параметрам.
Шумоизоляция. Существует несколько причин, по которым отопительный прибор может издавать сильный шум:
- неправильный монтаж;
- воздух в трубах;
- перепады напряжения;
- неисправность устройства.
Читайте также: Организация успешного бизнеса на производстве резиновой плитки
Чтобы избежать этих проблем установку лучше доверить мастеру, который проведёт комплексную диагностику, убедится в правильности монтажа и функциональности аппарата.
Равномерный обогрев. Главной причиной неравномерного обогрева радиаторов является недостаточная мощность. Невысокая скорость способствует быстрому остыванию воды, в результате чего тепло просто не доходит в конец системы.
К аналогичной проблеме приводит также завоздушенность или неправильно подобранный режим терморегулятора. Может повлиять на производительность прибора и неправильный монтаж. Особенно это касается алюминиевых и биметаллических батарей, которые должны быть установлены максимально ровно.
Определение места врезки насоса в систему
При установке циркуляционного насоса необходимо учитывать не только рекомендации производителей, но и возможность его периодического обслуживания. Совсем недавно насосы с «мокрым» ротором рекомендовалось устанавливать исключительно на обратку – считалось, что так они проработают намного дольше, поскольку будут находиться в более щадящем температурном режиме.
Типовая схема подключения насоса, обеспечивающего принудительную циркуляцию теплоносителя, к автономной системе отопления частного дома или загородного коттеджа
Современные агрегаты рассчитаны на длительный контакт с горячей жидкостью, поэтому их смело можно устанавливать и на стороне подачи. Мало того, специалисты нередко рекомендуют монтировать насос именно на подающий трубопровод, чтобы повысить давление в зоне всасывания. В этом случае указанный участок будет иметь самую высокую температуру, поэтому следует обязательно убедиться в том, способно ли электрическое устройство контактировать с высокотемпературной жидкостью. Достоинства подобного способа смогут оценить, например, обладатели тёплых водяных полов, поскольку в этом случае исключается образование воздушных пробок.
Для оптимизации схемы отопления используется распределительная гребёнка. Подробности:
Для систем обогрева с мембранными баками, напротив, рекомендуется вести монтаж байпаса с насосом на стороне обратки, поближе к расширительной ёмкости. Если же такая схема затруднит обслуживание насоса, то его врезают непосредственно в магистраль, обязательно оснащая контур обратным клапаном.
Дополнительное оснащение
Независимо от вида системы, где тепло производится одним только котлом, будет достаточно смонтировать одно перекачивающее устройство. При сложной схеме теплообеспечения возможно использование второстепенных приборов. Необходимость в этом возникает в случаях, когда:
- на обогрев здания требуется более одного котла;
- схема обвязки наделена буферной емкостью;
- отопительная система разветвляется на несколько линий;
- используются гидроразделители;
- протяженность тепломагистрали превышает 80 метров;
- нужно организовать теплые полы.
Чтобы правильно обвязать ряд котлов, работающих на разном топливе, необходимо установить дополнительные насосы. Для схемы с наличием термоаккумулятора необходимы также второстепенные перекачивающие аппараты. Магистраль, в данном случае, строится из двух контуров: котлового и отопительного.
Гораздо сложная система реализуется в 2-х, 3-х этажных домах. Разветвление магистрали на несколько веток требует задействование двух и более насосов. Каждый из них подводит тепло на свой этаж к конкретным отопительным приборам. Если в доме запроектированы полы с подогревом, то монтируют два насоса. Один из них будет отвечать за теплоноситель, предназначенный для поддерживания температуры 30-40 град. по Цельсию.
Циркуляционный насос и элементы его обвязки: рекомендации специалистов
Выбрать циркуляционный насос и определиться с местом его установки – это всего лишь полдела. Не менее важно грамотно выполнить обвязку – только в этом случае можно рассчитывать на долгую, беспроблемную работу и возможность комфортного обслуживания агрегата. В рекомендациях специалистов нет ничего сложного:
- Место установки насоса следует оборудовать шаровыми кранами. С их помощью можно будет отсечь агрегат от теплоносителя во время профилактических или ремонтных мероприятий.
- Со стороны входа теплоносителя необходимо установить фильтр грубой очистки, который послужит барьером для механических частиц. Как показывает практика, наличие подобного устройства замедляет процесс абразивного износа крыльчатки в несколько раз. Если же говорить об опасности повреждения помпы, то здесь значение фильтрации и вовсе трудно переоценить.
- Крайнюю верхнюю точку байпаса следует оборудовать клапаном для развоздушивания.
- Направление движения теплоносителя должно совпадать со стрелкой на корпусе прибора.
- Поскольку в насосах «мокрого» типа охлаждение и смазку выполняет перекачиваемый теплоноситель, ось вращения должно находиться в параллель с горизонталью.
- Для обеспечения герметичности сопряжённые детали и места их соединений уплотняют при помощи прокладок и герметиков.
Не менее важно правильно подключить насос к электрической сети. Тип и сечение кабеля должны соответствовать мощности агрегата, а подключение необходимо выполнять только при наличии защитного заземления.
Как правильно подключить к электросети
Циркуляционный насос необходимо подключить к дифференциальному автомату и терморегулятору.
Читайте также: Гальваническое покрытие металла: виды, методы, описание процесса
С дифференциальным автоматом
Подключение циркуляционного оборудования к дифференциальному автомату выполняется в следующей последовательности:
- Отрезается трехжильный кабель требуемой длины, протягивается через гофру.
- Гофра с кабелем прокладывается от щитка, в котором установлен диффавтомат, к насосу, с креплением к стене хомутами.
- Кабель заводится в клеммную коробку ЦН и подключается к клемме «L» фазным проводом (коричневым или белым), к клемме «N» нулевым проводом (синим или бело-синим), к клемме «PE» проводом заземления (желто-зеленым).
- Противоположный конец кабеля подключается в щитке: фазный и нулевой провод кабеля — к соответствующим клеммам диффавтомата, земляной провод — к клемме заземления щитка.
Подсоединение к терморегулятору
Термостат устанавливается в разрыв фазного провода:
- Нулевой провод и провод заземления от диффавтомата подключаются к ЦН.
- Фазный провод подключается к одной клемме термостата. Вторая клемма термостата соединяется подходящим отрезком провода с фазной клеммой ЦН.
Основные правила монтажа
Любое оборудование поставляется в сопровождении инструкции производителя, в которой отражается вся важная информация об его устройстве, принципе работы и правилах монтажа. Прочитав внимательно данный технический документ, можно понять основные правила обращения с ним.
Очень важно при самостоятельной установке выбрать нужную позицию изделия относительно горизонта. Расположение вала электродвигателя должно быть строго горизонтальным. В противном случае могут образоваться воздушные пробки, которые оставят подшипники без смазки и достаточного охлаждения. Это приведет к быстрому износу деталей и скорой поломке оборудования. На корпусе насоса есть стрелка, по направлению которой должен двигаться теплоноситель в системе.
Варианты правильного и неправильного расположения циркуляционного насоса с «мокрым» ротором. Категорически запрещено размещение оборудования так, как показано в нижнем ряду
Необходимость фильтрации воды
Перед насосом устанавливают грязевик, функция которого заключается в фильтрации теплоносителя. Фильтр-грязевик задерживает абразивные частицы, песок, окалины и другие загрязнения, попавшие в воду. При попадании подобных элементов внутрь насоса может произойти разрушение крыльчатки и подшипников. Так как диаметр врезки для монтажа насоса имеет небольшой размер, то можно использовать обыкновенный фильтр грубой очистки. Обратите внимание, что бочонок, служащий для сбора различных взвесей, направляют вниз. Находясь в таком положении, фильтр не послужит препятствием для циркуляции воды. При частичном заполнении бочонок не утратит способности пропуска теплоносителя.
Важно! Большинство фильтров снабжены стрелкой, указывающей правильное направление потока воды в контуре. Если проигнорировать направление стрелки, то придется намного чаще чистить грязевик.
Расположение насоса в отопительном контуре
В принципе, большинство моделей современных насосов способно одинаково хорошо работать как на подаче, так и на обратке. Оборудование можно врезать в любой части отопительного контура. При этом следует учитывать, что длительность работы подшипников и пластиковых деталей устройства будет зависеть от величины температуры теплоносителя. Поэтому лучше врезать оборудование на обратном трубопроводе после расширительного мембранного бака и перед котлом отопления.
Один из вариантов правильной врезки циркуляционного насоса в трубопровод системы отопления частного дома с длиной контура не более 80 метров
Для чего нужен байпас?
Циркуляционный насос является энергозависимым устройством. При отключении электричества система отопления должна работать на условиях естественной циркуляции. Для этого необходимо минимизировать сопротивление в контуре за счет уменьшения количества изгибов и поворотов, а также использования в качестве запорной арматуры современных шаровых вентилей. В открытом состоянии просвет в шаровом вентиле совпадает с диаметром трубы.
Циркуляционный насос устанавливают на байпасе, который отсекается от основной системы с помощью двух шаровых кранов. Такое размещение оборудование позволяет произвести его ремонт или замену без ущерба для отопительной системы дома. В межсезонье система отопления может работать без насоса, который перекрывается с помощью все тех же шаровых вентилей. При усилении морозов насос включают в работу, открывая запорную арматуру по его краям и закрывая шаровый вентиль на основном контуре. Так осуществляется регулировка направления потока теплоносителя.
Монтаж циркуляционного насоса на байпасе (обводной трубе) с использованием трех шаровых кранов обеспечивает ток теплоносителя по нужному направлению
Электрическое подключение
Если система отопления устроена по принципу принудительной циркуляции, то в случае отключения электричества насос должен продолжать работать от резервного источника питания. Поэтому рекомендуется устанавливать источник бесперебойного питания, который позволит функционировать системе отопления пару часов. Этого времени обычно хватает специалистам для устранения причины аварийного отключения подачи электричества. Продлить автономную работу оборудования могут внешние аккумуляторы, подключенные к резервному источнику питания.
Подключение насоса к источнику бесперебойного питания (ИБП), который дополнительно усилен тремя аккумуляторными установками, последовательно соединенными в единую цепь
Осуществляя электрическое подключение оборудования, необходимо исключить вероятность попадания в клеменную коробку влаги и конденсата. Термостойкий кабель используют в том случае, если теплоноситель разогревается в системе отопления более, чем на 90° С. Не допускается соприкосновение силового кабеля со стенками труб, двигателем, корпусом насоса. Подключение силового кабеля к клеменной коробке производится с левой или правой стороны, при этом переставляется заглушка. При боковом расположении клеменной коробки кабель заводят только снизу. И да, заземление обязательно!
Ответить на вопрос, зачем ставить циркуляционный насос, поможет следующий материал:
Что важно знать
Монтажная схема разводки и способы подключения к электричеству такого устройства, как циркуляционный насос, могут иметь различные варианты исполнения. Выбор конкретного варианта определяется особенностями отапливаемого объекта, а также местом, где располагается устройство. Существует две возможности его подключить:
- непосредственное подключение в электросеть 220 В;
- подключение к источнику бесперебойного питания, который в свою очередь, включен в сеть 220 В или 220/380 В (в случае трехфазного ИБП).
Выбирая первый способ, потребитель рискует остаться без отопления в случае длительного отключения электроэнергии. Оправданным такой вариант может считаться только при высокой степени надежности электроснабжения, сводящей вероятность длительного перерыва питания к минимуму, а также, в случае наличия на объекте резервного источника электрической энергии. Второй способ предпочтительней, хотя и требует дополнительных затрат.
Проверка работы и запуск в работу
После завершения монтажных работ отопительная система наполняется водой. Затем удаляется воздух путем открытия центрального винта, расположенного на крышке корпуса насоса. Появившаяся вода будет сигнализировать о полном удалении воздушных пузырьков из устройства. После этого насос можно запускать в работу.
Читайте также: Как изготовить формы для литья грузил своими руками
Ознакомившись с инструкцией и прочитав данную статью, можно провести монтажные работы самостоятельно. Если вы не поняли, как установить насос на отопление, то пригласите профессионального мастера.
Какая модель лучше для отопления теплиц
Многие владельцы теплиц обустраивают системы отопления с естественной циркуляцией. Это самый простой и дешевый вариант. Зачастую циркуляционный насос – непозволительная роскошь, если обогрев необходим лишь несколько недель в году. Если же теплица или оранжерея должны обогреваться в течение всего отопительного сезона, без насоса не обойтись. В этом случае его выбирают по тем же критериям, что и для дома. Лучше всего подойдет модель с автоматической регулировкой скоростей. Это позволит поддерживать нужный температурный режим в теплице без участия человека, и при резком похолодании растения не перемерзнут.
При подборе циркуляционного насоса обращайте внимание на производителя. Популярные марки – Grundfos, Wita, Speroni, Wilo, Wester. Претензии к их качеству бывают крайне редко. Приборы работают долго и безотказно, стоимость – приемлемая. От приобретения «китайцев» лучше отказаться. Разница в цене с «авторитетными» брендами не так уж велика, зато в качестве очень заметна. Китайские модели часто не отвечают заявленным характеристикам, шумят при работе, быстро выходят из строя. Экономия на насосе обернется дополнительными расходами – проверено.
Используемые источники:
- http://teploguru.ru/elementy/nasos/davlenie-cirkulyacionnogo-nasosa.html
- https://otopleniehouse.ru/nasosy-povyshayushhie-davlenie/
- https://stroyday.ru/kalkulyatory/sistemy-otopleniya/kalkulyator-rascheta-napora-cirkulyacionnogo-nasosa.html
- https://otivent.com/cirkulyacionnyj-nasos-dlya-sistemy-otopleniya
- https://instanko.ru/drugoe/pravilnaya-ustanovka-cirkulyacionnogo-nasosa.html
