Какие теплые полы лучше, водяные или электрические — 2 фактора выбора.

Содержимое:Можно ли делать водяные полы в квартире</li>Что нужно для водяного пола в квартире</li>к сделать укладку труб по полуИскушение сделать монтаж водяного теплого пола в квартире достаточно велик. Несмотря на постоянные предупреждения властей и печальный опыт тех, кто уже уложил водяной контур, жильцы все снова и снова изготавливают дополнительную систему обогрева своего жилья. Какие моменты необходимо учитывать, перед тем как взяться за проект?

Можно ли делать водяные полы в квартире

В отечественных условиях получить официальное разрешение на установку автономной системы отопления в квартире достаточно проблематично. Поэтому теплые водяные полы в многоквартирном доме подключаются к стоякам отопления, полотенцесушителям и т.д., что в итоге является грубым нарушением жилищного кодекса.Законодательство строго наказывает любого, кто вносит изменения в систему центрального отопления многоквартирного дома. Самостоятельное подключение водяного теплого пола в квартире чревато санкциями, судебными решениями, штрафами и т.д.Причиной судебного иска обычно являются залитые соседи снизу. Поэтому, прежде чем устроить водяной теплый пол в квартире своими руками или с помощью привлеченных строителей, необходимо предварительно просчитать все достоинства и недостатки решения, учесть возможные риски и негативные последствия.Согласно СНиП, возможно внести изменения в систему обогрева квартиры, пи условии согласования модификации с представителями ЖКХ и Теплосети. На практике, это удается только в случае автономного отопления, предусмотренного в проектной документации.

Что нужно для водяного пола в квартире

Существуют три основных минуса водяного теплого пола в квартире:Для укладки теплых водяных полов потребуется преодолеть все эти сложности.Оформление – причины, почему в квартирах запрещен водяной пол с подогревом следующие:Первая причина:Согласно жилищным нормам, не допускается увеличение тепловой мощности в квартире при замене радиаторов или внесения изменений в трубопровод центрального отопления.Эта норма сделана для того, чтобы поддержать уровень температуры теплоносителя в пределах нормы для каждого помещения в доме. Любые изменения, связанные с увеличением энергозатрат недопустимы. Поэтому запрещается устанавливать водяные теплые полы в квартире с центральным отоплением.Обойти эту норму можно, если после установки водяного контура общая тепловая мощность останется прежней. А для этого придется уменьшить количество радиаторов, что не всегда практично.Вторая причина:Запрещено укладывать из-за возможной протечки контура. Придется составить проект работ и доказать, что в случае нарушения целостности трубы, вероятность того, что вода испортит жилье соседей снизу, ничтожна.Чтобы узаконить прокладку и использование водяного подогрева пола в квартире, придется использовать качественную гидроизоляцию, сделать проект с указанными в нем материалами. Может потребоваться одеть изолирующую гофру на трубы, чтобы не допустить протечку, и выполнить другие условия теплосети.Вероятность протечек – даже в случае грамотного устройства слоя гидроизоляции, полностью предотвратить вероятность того, что соседей снизу не зальет по причине разрыва трубы нереально.А так как самодельный теплый водяной пол в квартире является переустройством жилой площади, материальная ответственность за ущерб полностью ляжет на виновника протечки.Если не получится договориться мирным путем с соседями, придется выплатить компенсацию, включающую проведение ремонтных работ, издержки судебных инстанций и т.д.Официальное оформление – получить разрешение настолько проблематично, что большинство хозяев идут другим путем и попросту самостоятельно монтируют систему отопления, подключая контур без необходимых согласований. Это расценивается как незаконная перепланировка квартиры. А самостоятельные изменения приводят к невозможности продать жилую площадь.Единственным решением является сделать индивидуальное отопление в квартире. В таком случае потребуется только зарегистрировать изменения в планировке, в БТИ, что намного легче, чем решать вопросы с Теплосетью.Штраф за водяной пол в квартире является не единственным наказанием. Инстанции в судебном порядке обязуют хозяина демонтировать водяной контур.

Как сделать укладку труб по полу

Если, несмотря на все перечисленные минусы, принимается решение о подключении контура отопления, потребуется придерживаться следующей схемы монтажа водяного теплого пола в квартире своими руками:

• Подготовка основания – плиты перекрытия обрабатываются гидроизоляционными материалами. Предпочтительнее использовать специальную мастику, которая не даст влаге, в случае протечки просочиться к соседям.
• Укладка утеплителя – возможность выбора теплоизоляционного материала для укладки теплого водяного теплого пола в квартире ограничена. Высота потолков не дает возможности применения изоляции с большой толщиной.Оптимальным является устройство теплых водяных полов в многоквартирном доме с помощью полистирольных систем. Маты в данном случае играют роль утеплителя и основания для труб.
• Водяной контур – технология монтажа подразумевает использование методов укладки трубы «улитка» и «змейка».
• Финишный слой – полистирольные системы покрывают фанерой или гипсоволоконной плитой в два слоя. В качестве напольного покрытия можно использовать: керамическую плитку, линолеум, паркет, ламинат и т.д.

Срок службы водяного контура из ПВХ не превышает 50 лет. Категорически запрещается использовать трубы из черного металла, которые сгнивают в бетонном полу за несколько лет.

От чего подключить водяные полы

Существует два способа, которые используют в квартирах для подключения к источнику теплоносителя:

1. Полотенцесушитель – как правило, на стояк подается обратка отопления или горячее водоснабжение. Следовательно, температура нагрева, более щадящая около 35-50°С. Запитать от полотенцесушителя намного проще, особенно если учесть, что некоторые хозяева заменили эту часть стояка, установив отсекающие клапана, для возможного ремонта.
2. Подключение от системы центрального отопления в городской квартире – решение имеет несколько недостатков. Через теплообменник в квартире подается вода, нагретая до 70°С и выше. В результате, ходить по полу, запитанному от радиаторов, будет возможно, только в плотных тапочках с толстой подошвой. Для предотвращения перегрева пола устанавливается коллекторная группа.

Особенности монтажа и вероятные ошибки

Помимо сложностей связанных с получением разрешений и согласований, допускаются определенные ошибки во время монтажа.

• Отсутствие возможности регулировать температуру пола. Если планируется запитывать водяной контур от центрального отопления, обязательно потребуется установить узел подмеса, регулирующий нагрев теплоносителя. В порядок укладки потребуется включить монтаж водяного коллектора.

Необходимо подключать водяной контур таким образом, чтобы после его отключения теплоноситель продолжал циркулировать в центральной системе отопления.

Какой пол выбрать — водяной или электрический?

С точки зрения законности и возможных негативных последствий, лучше все-таки выбрать полы, работающие на электричестве. Необходимое оборудование для монтажа пленочной или кабельной системы: набор электрика (плоскогубцы, малярный нож, кусачки, тестер и т.д.).Регламент использования электрических полов в многоквартирном доме не имеет таких серьезных минусов, как в случае водяного контура отопления.Можно решиться уложить водяной контур отопления незаконно, или постараться получить официальное разрешение, но, как правило, материальные расходы и затраты по времени, в результате этого решения неоправданны. Согласно СНиП, в многоквартирном доме лучше укладывать кабельные или пленочные ИК полы.</li>

Сегодня, монтаж нагревательного гидравлического контура в половое покрытие, среди наших соотечественников пользуется небывалой популярностью. Причиной этому является крайне неудовлетворительная работа классического радиаторного отопления с централизованной подачей теплоносителя. Ажиотаж вокруг технологии «теплый пол» заставляет многих «умельцев» идти на прямой запрет властей, самовольно монтируя отопление в квартире по полу, нарушая при этом тепловой баланс и увеличивая гидравлическое сопротивление в системе отопления (СО) всего дома.

Содержание статьи:

Законные пути реализации водяного теплого пола в квартирах многоквартирных домов есть и подключить систему теплый пол от центрального отопления можно. В этой публикации будут рассмотрены несколько рабочих схем, которые не вызовут гидравлический и тепловой дисбаланс в СО.

Схема «вторичного кольца»

Данная схема может быть реализована при однотрубной СО в квартире. Первичное кольцо – центральная СО; вторичное – контур «теплого пола».

• Врезка в центральную систему отопления производится только в обратку, на выходе из радиатора.
• На контур устанавливается запорная арматура, а на обратке кольца «теплого пола» еще и обратный клапан, предотвращающий движение теплоносителя в обратном направлении.
• Водяной теплый пол в квартире оснащается смесительным узлом, который включает в себя насос и трехходовой клапан.

При своей простоте, эта схема эффективна, но только при соблюдении правильного монтажа и четкой последовательности сборки.

Совет: Проблема в том, сможете ли вы доказать коммунальщикам, что данная схема работоспособна и не приводит к дисбалансу в централизованной СО. Как правило, специалисты контролирующих служб ссылаются на запрет внесения любых конструктивных изменений в отопительную систему. Поэтому мы настоятельно рекомендуем перед созданием теплого пола по данной технологии проконсультироваться с юристом и профессионалом-теплотехником.

Схема с теплообменником

100% теплотехников скажут, что не нарушая закон можно создавать теплые полы в квартире с индивидуальным отоплением.

Несмотря на запрет коммунальщиков о внесении любых изменений в централизованную отопительную систему, специалисты придумали такую схему, при реализации которой будет создана автономная СО, где в роль теплогенератора будет выступать бак косвенного нагрева (буферная емкость, теплоаккумулятор), теплообменник.

Данная система никак не затрагивает конструкцию центральной СО, не изменяет давление и не повышает гидростатическое сопротивление. Цифрами обозначено следующее оборудование:

• 1 Циркуляционный насос
• 2 Трехходовой смеситель
• 3 и 4 Шаровые краны
• 15 Группа обвязки теплообменника в которую входят: обратный клапан; шаровый кран с грязевиком.

Собрать Теплый пол от отопления в квартире своими руками по данной схеме по силам любому домашнему мастеру. Для более четкого понимания процесса сборки рекомендуем посмотреть видео по теме:

Нюансы, о которых необходимо помнить

• Первое, на что нужно обратить внимание при подключении водяного теплого пола в центральной СО – это на материал, из которого изготовлен змеевик. Все дело ТВ том, что для разводки отопления в полу в квартире и изготовления непосредственно змеевика, как правило, используются пластиковые трубы, которые рассчитаны на температуру теплоносителя 50°С. Температура воды в центральной тепломагистрали может находиться в пределах 70 до 90°С. Разумеется, при подключении контура теплого пола к центральному отоплению напрямую, протечка и дорогостоящий ремонт обеспечены.

• Второе. В интернете представлено достаточно большое количество монтажных схем водяных теплых полов в квартире, которые, теоретически не приводят к дестабилизации СО дома. Одна из них представлена ниже.

  По заявлениям специалистов-теплотехников, основная проблема водяных теплых полов в том, что в СО дома возвращается теплоноситель слишком низкой температуры, что влияет на отопление смежных по стояку квартир. В представленной выше схеме данное влияние минимизировано, за счет контроля за температурой обратки трехходовым клапаном (К2) с термостатическим механизмом. Данный механизм настраивается на максимальную температуру. Для регулировки температуры контура змеевика в схему включен балансирующий клапан К1.

• Третье. Очень важен точный расчет, который может сделать только опытный теплотехник.

Теплый пол или радиатор: что лучше для квартиры

Каждый день огромное количество наших соотечественников задаются вопросом, как сделать теплый пол от отопления, так как свято уверены, что данная конструкция обогрева квартиры эффективней классической радиаторной. Рассмотрим экономическую целесообразность каждой СО.

1. Система теплый пол экономичнее. Этот вопрос особенно важен владельцем автономных СО и владельцем квартир с тепловыми счетчиками. Для данной конструкции, в качестве основной системы обогрева, необходимо снизить теплопотери жилища до уровня 40-50 Вт/м². Но при таких низких теплопотерях и радиаторная СО будет не менее эффективна.
2. Существует расхожее мнение, что при обогреве посредством радиаторов «вверху горячо, а возле пола – холодно». Как правило, все упирается, опять же, в утепление жилища. Если оно соответствует европейским нормам, то перепад температуры воздуха под потолком и вблизи пола, даже при радиаторах будет минимальным, 1-2°С.
3. Уровень комфорта значительно повышается, если монтировать систему «теплый пол» во всех помещениях квартиры. Действительно, ходить по такому полу приятней, но ответьте себе на вопрос, готовы ли вы во всей квартире оказаться от ковролина, линолеума и других напольных покрытий в пользу керамической плитки, обладающей наилучшей теплопередачей?

И последнее: сопоставьте затраты на реализацию проекта «водяной теплый пол», включающие в себя разрешения, проект с расчетами, дорогостоящий монтаж и настройку работоспособности с высокой эффективностью, которая является достаточно спорным моментом.

Совет: Грамотный расчет водяного теплого пола – это сложный процесс, требующий опыта и знаний множества нюансов. Именно поэтому для их проведения обращайтесь только к профессионалам.

>>> Все про аренду авто на Кипре <<<

Увеличение цен за поставку горячей воды заставляет людей искать более экономичный способ отопления в квартире. Один из таких методов – водяные теплые полы в квартире будет рассмотрен в более подробных деталях, а именно, как правильно сделать теплый пол.

Понятие теплый пол

Укладка теплого напольного покрытия и теплые водяные полы в квартире в европейских странах делают, начиная с 80-х годов прошедшего века. В Австрии, Швейцарии и Германии водяной теплый пол в квартире установлен в 60% домов. К отоплению для теплых полов подключаются разные источники энергии:

• инфракрасные излучатели;
• греющие электрические кабели;
• устройство ПЛЭН, пленки со встроенной электрической спиралью и другие.

Теплый пол и технология его исполнения в рассматриваемом  случае предусматривает обогрев через уложенный трубопровод с горячей жидкостью, чаще всего это вода, иногда используют тосол или антифриз. Укладка водяного теплого пола требует равномерно укладывать трубы по поверхности пола.

При циркуляции жидкость в системе отопления проходит через централизованный источник нагрева, отдает тепло бетону, потом разогревается воздух. Технология укладки водяного теплого пола предусматривает нагрев воды автономным котлом, или теплые полы в квартире подключают от центрального отопления. В обоих случаях включение и монтаж водяного теплого пола можно выполнить своими руками.

Современные технологии упрощают монтаж водяного теплого пола. Используются трубы, конфигурация которых основана на молекулярной памяти сшитого полиэтилена. Это  снизило стоимость материалов, схема подключения водяного теплого пола и технология монтажа стали проще, повысилась надежность.

Установка и заливка теплого пола – процесс не сложный, сделать теплый пол водяной своими руками вполне возможно. Для этого отработано несколько методик и специальные материалы. Люди проявляют интерес, как подключить теплый пол комнаты к системе отопления, как своими силами осуществить данный проект.

Расчет длины труб

Как рассчитать длину и уложить трубы на водный теплый пол с подогревом будет рассмотрено ниже. Есть несколько вариантов, как должны монтироваться трубы на отопление в водяной теплый пол: формой улитки или прямыми параллельными линиями, другими способами. Но везде выполняется главное требование.

Трубы распределяются равномерно, от шага между ними зависит общая длина, покрывающая определенную площадь. Для выполнения условий на отопление с теплым полом надо правильно рассчитать длину трубы. Для упрощения процесса рассчитанный для разных вариантов расход труб сведен в таблицу.

Шаг, мм	Расход трубы на 1 м², м.п.
100	10
150	6,7
200	5
250	4
300	3,4

Используя таблицу, легко понять, как самому сделать расчеты. При площади комнаты 20 м и шаге укладки 20 см длина (L) будет равна 20 м², умноженных на 5 погонных/м, что составит 100 м. Длина контура теплого покрытия не должна превышать 70 м, это связано с эффективной циркуляцией теплоносителя через трубопровод и мощностями насосов. С превышением трубы в контуре 70 м теплые полы не эффективны, тогда как сделать правильный выбор?

Устанавливается шаг 300 мм. Длина (L) = 20 м² * 3,4 погонных/м = 68 м. Это вполне соответствует всем требованиям. В большом помещении ставят несколько линий, но отдельные контура теплого покрытия не должны превышать 70 м.  С использованием  мощных насосов допускается подключение теплого контура водяного пола до 120 м.

Технология укладки для теплого пола четко определяет, чем залить теплый водяной пол. Существуют готовые смеси, которые остается развести водой в концентрации, указанной инструкцией. В некоторых случаях делается водяной теплый пол без стяжки, когда перекрытие фанерное. Если ДСП укладывается: ламинатом, паркетом, линолиумом, заливать теплый пол раствором для стяжки не обязательно. Успешно для теплого водяного пола применяется сухая стяжка.

Перед тем, как заливать и устанавливать напольное покрытие, трубы проверяются на герметичность. Используется специальный компрессор, в трубы закачивается вода под давлением в 6 бар, процесс называется опрессовкой. Если в течение суток давление не снизилось более чем на 1,5 бара, отопительный контур герметичен. Неправильно сделанный теплый пол, некачественная укладка могут привести к необходимости демонтажа напольного покрытия.

Основные преимущества

По отношению к старой технологии с радиаторными батареями, новая методика имеет ряд преимуществ:

• Нагретый слой на уровне стопы человеческих ног. Ноги в тепле, голова в умеренной прохладе – это стимулируют человеческий организм к активной жизнедеятельности.
• Исключается трудоемкая процедура удаление пыли в труднодоступных местах радиаторов.
• Неравномерный обогрев стимулировал простудные болезни. В случае с теплыми полами все эти недостатки отсутствуют, поверхность легко подметается и моется;
• Освобождается пространство, нет необходимости продумывать варианты, как вписать радиаторные батареи и трубы в интерьер помещения;
• Монтажные работы стали намного проще;
• Проведение работ, основные элементы системы стоят дешевле. Для обогрева помещения достаточно температуры в трубах 55 ̊С и не более 60-70  ̊С. Монтаж и дальнейшая эксплуатация теплых полов оказывается дешевле на 30 %. Поэтому много появилось желающих узнать, как сделать водяной теплый пол.

Теплый пол от центрального отопления

Организационные вопросы

Многие жители квартир желают демонтировать батареи или дополнительно к ним подключить теплый пол от центрального отопления. Прежде чем начать подобную реконструкцию, надо решить организационные вопросы, а именно согласовать проект с управляющей компанией, которая обслуживает  дом.

Несанкционированное подключение к центральной системе отопления наказывается очень высокими штрафными санкциями, кроме того впоследствии заставят демонтировать все установленное оборудование.

Сложность в вопросе, как сделать теплый пол от отопления, составляет процесс получения разрешения. Трудность в том, что большинство котельных работает на пределе рассчитанной мощности или имеет небольшой запас. Несколько квартир подключить можно, при массовом подключении центральная система не сможет нормально функционировать.

Подключение водяного теплого пола к системе отопления имеет некоторые технические сложности. Это зависит от конструкции центральной системы. Так, в схемах с прямой подачей по одной трубе вариантов для подключения нет. Где теплоноситель циркулирует по контуру труб прямого и обратного направления, подключение  возможно.

Во многом на решение управляющей компании влияет место расположения теплообменника. Когда теплообменник расположен в нижней части,  у жителей верхних этажей вероятность получить разрешение больше, и наоборот. После получения разрешения можно закупать оборудование и приступать к монтажным работам пола от центрального отопления.

Схема подключения

Перед тем, как залить уложенные на пол трубы, проверяется вся схема укладки на герметичность теплого водяного пола. В зависимости от длины контура и диаметра труб, выбирается мощность насоса. Схема укладки для теплого пола включает следующие основные элементы:

• Вентили на входе в контур теплого пола;
• Обратный клапан;
• Трехходовой регулировочный клапан (термоголовка);
• Циркуляционный насос;
• Датчик контроля температуры теплоносителя;
• Коллектор для теплого пола;
• Пластиковые трубы.

Схема для монтажа водяного теплого пола начинается с подключения в обратную линию центральной системы отопления. Врезается два вентиля для отвода прямого и обратного потока системы теплых полов. Они предназначены для того, чтобы в любое время можно было отключить воду и провести ремонт или техническое обслуживание элементов в магистрали теплого пола.

Обратный клапан обеспечивает движение жидкости теплоносителя в одном направлении. Большое значение в системе имеет трехходовой клапан, он распределяет горячие и холодные  потоки, смешивая их до достижения заданной температуры. Иногда это устройство называют термоголовка. Температура воды поступающая в теплые полы из центральной системы может достигать 70  ̊С, это слишком много, для нормальной эксплуатации требуется не более 50  ̊С. Термоголовка снижает температуру до установленного на ней значения, обычно 40-45  ̊С.

Циркуляционный насос обеспечивает циркуляцию воды в пределах контура в заданном направлении. Температурные датчики указывают температуру теплоносителя. Есть автоматические системы управления, которые объединяют работу датчиков и трехходовых клапанов, но эта тема требует отдельного более обширного описания.

Коллектор для теплого пола распределяет потоки теплоносителя по трубам разных контуров. Коллекторы теплого пола обратной линии собирают остывшие потоки, направляя  к трехходовому клапану, где жидкость распределяется термоголовкой для дальнейшей циркуляции в замкнутом контуре, поддерживая установленную в нем температуру. Коллекторы для теплого пола производители делают из различных материалов:

• Латунные изделия – долговременные и прочные, выдерживают большое давление, они универсальны для любого вида труб;
• Коллектора для теплого пола из меди выдерживают самое высокое давление до 30 бар и большие температуры в отопительных системах. Часто используются в контурах, где в качестве теплоносителя может быть масло, тосол или антифриз.
• Детали из нержавеющей стали пользуются наибольшим спросом по причине умеренных цен и хороших технических характеристик, удовлетворяющих установки в квартирах.

Конструкция трехходового клапана

Система отопления, к которой присоединяют теплые  полы, обязательно включает в себя трехходовой клапан, его конструкция и принцип действия требуют детального рассмотрения. По сути, клапан работает как смеситель горячей и холодной воды, можно сделать теплее или холоднее.

При перемещении запорного элемента в секторе регулировки увеличивается пространство для потока горячей жидкости и уменьшается для потока холодной части теплоносителя и наоборот. Таким образом, можно регулировать температуру в системе. Эта схема водяного контура с клапаном помогает лучше понять его назначение и принцип работы.

Иногда используются клапана с электрическими приводами, в совокупности с термостатами. Потоки воды регулируются автоматически, в зависимости от изменения температуры. При понижении запорное устройство клапана перемещается в сторону увеличения горячего потока, и, наоборот, при повышении установленного значения температуры электропривод двигает запорный механизм в сторону увеличения холодного потока.

Особенности циркуляционного насоса

От правильности выбора и монтажа насоса зависит, будет ли вся система работать эффективно. Циркуляция теплоносителя зависит от длины и диаметра труб, затрудняют продвижение потока изгибы на поворотах трубы. Чтобы добиться требуемой скорости циркуляции жидкости в системе, ставится насос. Большее предпочтение потребителей к насосам с тремя скоростями перекачки, это позволяет управлять температурой теплоносителя, следовательно, воздуха в помещении, изменяя скорость циркуляции.

При понижении температуры в помещении теплоноситель будет охлаждаться в трубах быстрее. Увеличивая скорость циркуляции, потоки будут чаще проходить через нагревающий элемент, повышая температуру. Переключатель скоростей находится на корпусе насоса и управляется вручную. Предусмотрены варианты, когда всем процессом управляет автоматическая система.

Производители выпускают два типа насосов: с мокрым и сухим ротором, в первом варианте вращающаяся часть находится в циркулирующей жидкости, во втором варианте ротор изолирован. Для квартир больше подходит мокрый ротор, их мощности ограничены для помещений в 400 м², этого вполне достаточно. Они меньше потребляют электроэнергии и работают бесшумно. Корпус насоса может быть из нержавеющей стали, чугуна или полимерный, последний вариант оптимальный, легкий, прочный и долговечный.

Цифры через знак дроби на маркировке указывают на размеры входных и выходных отверстий, последнее число обозначает длину изделия для расчетов при монтажных работах. Чтобы не вдаваться в подробности, делая расчет трубы для теплого пола, вычислений при выборе насоса пользуются таблицей.

Площадь отопления, м²	Производительность насоса
радиаторное отопление	теплый пол
80-120	0,4	1,5
120-160	0,5	2,0
160-200	0,6	2,5
200-240	0,7	3,0
240-280	0,8	4,0
300-350	1,2-1,5	—

При установке насоса в линию нельзя перепутать направление движения теплоносителя, оно указывается стрелкой на корпусе. Ротор должен стоять в горизонтальном положении, при вертикальной установке мощность насоса снижается на 30%.

Насос можно поставить на любом участке магистрали, но чаще всего это делают на вводе в систему после распределительного устройства, терморегулятора. Очень важно, чтобы насос был оборудован клапаном для выпуска воздуха. Воздушная пробка может блокировать циркуляцию теплоносителя и работу насоса, открытие клапана поможет избавиться от скопившегося воздуха на интервале в сети, где установлен насос.

Подключение к индивидуальному котлу отопления

Наличие в квартире или частном доме индивидуального котла для отопления снимает все организационные проблемы для разрешения установки водяных теплых полов. В этом случае подключение теплого водяного пола никаких разрешений не требует. В зависимости от условий расположения и эксплуатации объекта котлы могут быть различного вида:

• на газовом топливе;
• на жидком топливе (солярка, мазут);
• твердотопливные: дрова, пилеты, уголь;
• электрические;
• комбинированные.

В квартирах многоэтажных домов чаще всего используются газовые или электрические отопительные котлы, подключение в центральную систему отопления контура теплого пола не требуется. В данном случае схема отличается незначительно, а функциональное назначение основных элементов остается прежним.

Основные элементы:

• котел;
• расширительный бачок;
• манометр;
• циркуляционный насос;
• коллектор для теплого пола;

В отличие от случая с центральным отоплением, подключение теплого пола к котлу не требует установки трехходового клапана для регулировки температуры теплоносителя. Его установка не обязательна, изменение температуры делается с панели управления котлом. Датчики контроля температуры тоже находятся на внешней панели управления.

Расширительный бачок служит для поддержания в системе стабильного давления, при нагревании объем жидкости увеличивается. Чтобы не разрушился коллектор теплого пола, насос и другие дорогостоящие элементы в системе трубопровода, бачок компенсирует расширение объема теплоносителя. Манометр показывает величину давления в трубах. Главное – перед тем, как залить раствором теплый пол, нужно проверить работоспособность всех узлов.

Независимо от  модификации устройства и его производителя все панели имеют основные опции, а некоторые дополнительные функции программирования:

• кнопки или регуляторы увеличения и уменьшения температуры теплоносителя на подаче;
• кнопка автоматической установки комфортного, экономичного температурного режима, комнатного – 20-22 ̊С;
• возможно программное управление, установка режимов «зима», «лето», «каникулы», «функция защиты системы от замерзания жидкости».

Как делать конкретные настройки для котлов с различными панелями управления, описывается в инструкциях по эксплуатации. Заливка водяного теплого пола раствором для отдельного котла делается так же, как для центрального отопления.

Видео: водяной теплый пол в квартире

Все это показывает, что предпочтительней делать теплые полы с установкой автономного котла отопления, основную часть монтажа можно сделать своими руками. Водяной пол, сделанный без стяжки, или сухой со стяжкой, упростят работы и сделают их дешевле.

Если не совсем понятна схема подключения теплого пола, по отдельным элементам в полу можно и нужно проконсультироваться с профессионалами. Изучив назначение, правильное подсоединение основных элементов в общую схему, грамотные в техническом отношении люди понимают, укладка теплого пола несложна, своими руками сделать теплый пол вполне реальная задача.

Теплый пол водяной в квартире имеет определённые ограничения, чего лишён электрический теплый пол… но речь у нас о водяном — о нём и речь. Разберёмся, как всё-таки можно сделать водяной теплый пол в квартире, причём, не только собственно монтаже, а и всё, что относится к данному вопросу. То есть, я не стал разбрасывать этот материал по разным статьям, потому что во многом всё то же, что написано в других статьях, здесь лишь об особенностях…

В квартирах есть два стояка – подача и обратка, — либо (при однотрубной системе) один стояк. И, допустим, мы подключаем по всем правилам к подаче и обратке коллектор, а к нему – теплые полы:

При такой схеме у нас будет теплый пол, а у соседей вверху и/или внизу – холодные батареи. Причина в том, что системы отопления в многоэтажках рассчитаны только на радиаторное отопление, т. к. гидравлическое сопротивление у радиаторов намного меньше, чем у теплого пола. Получается, что насос накачал в теплый пол теплоноситель, но скорость теплоносителя при этом в системе (всего стояка) падает настолько, что её уже не хватает, чтобы дойти до соседских радиаторов, тем более пройти через них.

По этой причине соответствующие организации запрещают делать в квартирах теплые водяные полы.

Можно ли обойти ограничения и всё же сделать теплый пол водяной в квартире? Конечно можно! Иначе не было бы смысла писать эту статью.

Водяной теплый пол в квартире можно подключить двумя способами. Рассмотрим их по порядку.

Первый способ.

Есть такая система, называемая «первичные — вторичные кольца»… (о ней я подробно расскажу в других материалах, а пока упрощённо: центральная система отопления – это как бы одно – первичное – кольцо, а ваш теплый пол – это другое – вторичное — кольцо).

Предположим, у нас в доме радиаторная однотрубная система. Как можно подключить теплый пол?

На обратке, идущей от радиатора, по правилам «первичных – вторичных колец» делаем врезки:

Обратите внимание на расстояния между врезками и от перемычки на радиаторе до ближайшей к ней врезки. Эти размеры соблюдать обязательно!

На обеих врезках шаровые краны (1), а на обратке ещё и обратный клапан (2), обеспечивающий одностороннее движение теплоносителя в «кольце» теплого пола.

Дальше стоит смесительный узел с трехходовым клапаном и циркуляционным насосом.

При таком подключении в ваш теплый пол заходит только часть теплоносителя из общей системы отопления, и не создаётся сопротивления, способного «посадить» давление в стояке.

Сложность такого подключение не в самом подключении, а в том, чтобы доказать конторским баранам, что вы не верблюд и не террорист, а всё сделали правильно, и ваш теплый пол никому не мешает. При этом ещё и соседи могут на вас смотреть косо, хоть вы им и не мешаете… впрочем, адекватные соседи тоже бывают, да и вам не обязательно звонить «на всю ивановскую» об особенностях своего отопления.

Есть второй способ подключения теплого пола в квартире, лишённый недостатка предыдущего.

Заключается этот способ в использовании теплообменника, что показано на схеме:

Здесь к подаче и обратке подключен теплообменник. Подразумевается, что на месте теплообменника был радиатор, подключенный к стоякам системы отопления. Гидравлическое сопротивление теплообменника очень мало, и на давлении в общей системе отопления его подключение не скажется вообще. Теплоноситель из стояка проходит только (!) через теплообменник. А теплоноситель вашего водяного теплого пола с ним никак не смешивается – тепло отдаётся только через стенки теплообменника.

(Наверное, может возникнуть вопрос: откуда берётся теплоноситель в системе водяного теплого пола, если не из системы отопления? Ответ: вы его заливаете из водопровода перед пуском теплого пола.)

Все остальные элементы вашей системы теплого пола на схеме легко узнаваемы, и они такие же точно, о каких речь шла в соответствующих статьях о вспомогательном оборудовании для теплого пола.

Получается, что теплый пол вашей квартиры – автономная, независимая система, и её наличие и работа никому не может помешать.

Теплообменник со смесительным узлом и коллектором выглядит так:

Как видно на фото, теплообменник имеет совсем небольшие размеры и не занимает много места.

Ну и разберём ещё пару «организационных вопросов».

Во-первых, заранее нужно определить место для котла: газового или электрического. Газовые котлы с закрытой камерой сгорания можно монтировать на кухне, на балконе и вывести коаксиальный дымоход на улицу, и к такому котлу можно подключить теплый пол. Если котел электрический, то можно его разместить в любом месте, хоть в кладовке или санузле. Ну и кухня и балкон тоже подойдут. Единственный вопрос: как провести магистрали теплого пола до распределительного коллектора? Поэтому…

…второе, что нужно сделать, – это выбрать место для коллектора. В общем-то, если есть какая-то ниша достаточных размеров в стене, то в ней можно разместить и котел (электрический) и коллектор. То же – в кладовке или на балконе, где, скорей всего, это оборудование никому мешать не будет. Распределительный коллектор монтируем до расклатки петель, а последовательность раскладки петель такая же, как для частных домов. То есть, начинаем с самого простого контура и т. д.

В остальном подготовка монтажа теплого пола в квартире такая же, как в частном доме: убираем все старые двери, окна (в случае перепланировки), обдираем стены, чтобы потом не сыпать на чистую стяжку строительный мусор. Сбиваем черновую стяжку и выметаем площадь как следует. Стяжка удаляется, чтобы можно было пирог теплого пола сделать достаточной толщины.

Определяем, есть ли перепады по уровню на чистом теперь полу по всей квартире? Если таковые перепады больше 20 мм, то выравниваем жидким раствором.

Важно! После выравнивания основания пирог теплого пола может оказаться ещё выше, так что проверьте ещё раз: хватает ли высоты дверных проёмов.

То же касается неровностей на полу: впадин, выбоин, бугров, петель, наплывов и пр. Нужно также сперва сделать электрику, окна, откосы, заштукатурить, сделать хотя бы каркасы под гипсокартонные конструкции (если таковые намечены), вентиляцию (если она тоже будет). Зашпаклевать – хотя бы низ стены, чтобы наклеить здесь потом демпферную ленту.

После перечисленной подготовки можно приступать к устройству водяного теплого пола.

Для первых этажей (а также цокольных, подвальных) частных домов нужно класть утеплитель не менее 100 мм. В квартире такой толстый слой не нужен, достаточно 20…50 мм, что зависит от того, какая квартира: на каком этаже, сколько наружных стен, и даже первичного или вторичного рынка.

На вторичном рынке могут возникнуть проблемы, потому что дверные проёмы уже определённой высоты, и чем выше будет пирог, тем проём дверной ниже. На первичном же рынке часто квартиры продаются под самостоятельную отделку, без перегородок, потому вы можете высоту дверных проёмов подогнать под высоту своего «пирога».

Каков шаг трубы? Это вы определяете, посчитав тепловые потери квартиры. Если по расчетам получилось, что достаточно укладки трубы с большим шагом, например, 200 мм или даже 300 мм, то всё равно делайте шаг 150 мм для запаса по мощности.

Нужно учитывать, что на плиты перекрытия нельзя создавать большую нагрузку…

Итак, состав пирога теплого пола с бетонной стяжкой в квартире:

• демпферная лента (о её монтаже тут);
• утеплитель (экструдированный пенополистирол);
• полиэтиленовая плёнка (плёнку стелить обязательно, т. к. внизу соседи и вода из раствора не должна протечь к ним сквозь перекрытие; причём, края полиэтилена нужно загибать вверх, до краёв демпферной ленты, чтобы получилась как бы ванна, швы между полосами полиэтилена заклеиваем скотчем и края плёнки тоже фиксируем к стенам, чтобы они (края плёнки) не упали);
• арматурная сетка (можно, конечно, фирменные маты с бобышками, но можно и сетку, на ваш выбор).  Сетку крепим к плите перекрытия сквозь утеплитель (можно крепить пластиковыми грибками). Толщина прутка минимум 4 мм; размеры ячеек в соответствии с рассчитанным шагом трубы;
• ну и наконец, труба теплого пола и чистовая стяжка.

Как видим, «пирог» водяного теплого пола в квартире по своему составу точно такой же, как для частного дома, разница может быть лишь в толщине.

Ну и напомню: от стен (внутренних или наружных) труба должна отступать не менее чем на 100 мм (больше можно). Потому что не известно, какие будут плинтуса (как они будут крепится), так что можно повредить трубу.

Даже если ваш балкон утеплён, это не значит, что он утеплён у соседей, из чего следует вероятность, что балкон ваш со всех сторон окружён холодным пространством.

Потому, планируя теплый пол на балконе, нужно рассчитывать, что здесь будет краевая зона. Значит, мощность теплого пола здесь должна быть повышена (на за счет температуры, т. к. температура во все петли подается одинаковая, а за счет уменьшенного шага трубы, не 150 мм, а 100 мм). Краевая зона обычно имеет ширину 1 м от окна, витража и т. п. Краевая зона может иметь малую площадь, поэтому не имеет смысла делать её отдельным контуром, а объединить в один контур эту зону плюс часть смежной комнаты.

Подытожим. Как видно из приведённых примеров, теплый пол водяной в квартире устроить вполне реально. В первом случае нужно обязательно согласовать с эксплуатирующей организацией (очевидно, это «Теплосеть»). Второй способ лишён этого очевидного недостатка. Однако есть момент, который нужно учесть при любом способе: если вы собрались делать водяные теплые полы с бетонной стяжкой, то как возросшая нагрузка отразится на перекрытии? Допустимая ли получится нагрузка?.. Но это уже не тема моего сайта, да и кроме системы с бетонной стяжкой есть настильная… это я так длинно намекаю. И, кстати, есть система отопления водяными теплыми стенами, о монтаже которой следующая статья. Успехов.

теплый пол водяной в квартире

Принцип работы теплого водяного пола

Что представляет из себя эта система, каким образом происходит нагрев напольного покрытия? Конструкция не очень сложная – напоминает своеобразный слоеный пирог. Его составляющими являются бетонная плита или другое перекрытие (зависит от конструкции здания), теплоизоляция, полистирольная плита толщиной 30-200 мм. Сверху выкладывается арматурная сетка с ячейками 150х150 мм, к которой крепятся трубы ø 17-20 мм, по которым будет циркулировать вода. Все заливается бетоном, образуя стяжку выше труб на 30 мм. Настилается чистовое напольное покрытие.

Полы прогреваются по всей площади равномерно, чем объясняется повышенный комфорт в помещении. При радиаторном отоплении такой равномерности нет.

ТВП в квартире. Возможен такой вариант?

Многие задаются вопросом – можно ли смонтировать водяной обогрев напольного покрытия в квартире. Именно водяной, т. к. электрический пока еще довольно дорогое удовольствие.

Сразу отметим, нельзя подключаться к центральному отоплению в следующей ситуации:

Как быть? Не падайте духом, есть варианты монтажа ТВП, минуя этот запрет.

Когда разрешено подключение к центральному отоплению

Если квартира оснащена разводкой отопительной системы по особой схеме, где теплоноситель распределяется по всем комнатам от одного стояка, и обратная магистраль имеет размер больше подающей, можно монтировать водяные теплые полы. Желательно иметь приборы учета расхода тепла.

Схема со смесительным узлом

Перед смесительным узлом устанавливается регулятор расхода воды. Можно поставить автоматический регулятор. Расход должен быть минимальным, не превышать обычный. Тогда соседи не будут испытывать дискомфорт из-за охлажденных радиаторов.

Теплообменник

Самый идеальный вариант для подключения теплого пола в квартире. Образуется замкнутая система ТВП. Теплоноситель из центрального отопления не попадает в систему теплого пола. У этой схемы большой плюс – изменение давления в центральном отоплении никак не влияет на теплые полы. Через теплообменник передается только температура.

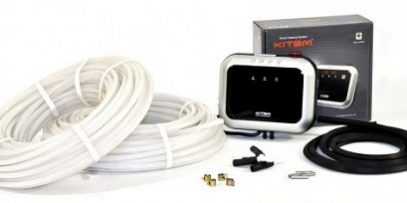

Новая разработка – капиллярные полы

Этот вид теплого водяного пола появился совсем недавно – в 2012 году. Конструкция этого автономного обогревателя сравнительно проста и состоит из электронного блока управления, капиллярных трубок.

«Сердце» системы – электронный блок, включает в себя электронагреватель, циркуляционную помпу и автоматику. Общая мощность составляет 2,5 кВт. Размеры этого блока небольшие, сравнимы с книжным томиком. К нему подсоединяются кабель электропитания и тонкие трубки – капилляры. Здесь теплоносителем является вода, желательно дистиллированная.

Монтаж капиллярного пола начинается с подготовки базовой поверхности – ее выравнивают, укладывают теплоизоляцию, к которой крепят тепловую магистраль. После заполнения ее водой, проверки проводят заливку самовыравнивающимися смесями. Когда стяжка набирает прочность приступают к настиланию финишного напольного покрытия. Им могут быть материалы с высоким коэффициентом теплопередачи – паркет, ламинат, кафельная плитка.

Достоинства теплого капиллярного пола:

• надежность – давление по всей магистрали не превышает 0,3 кгс/см², разрыв трубки практически невозможен;

В совокупности все вышеперечисленные качества обеспечивают безотказную работу капиллярного пола сроком более 50 лет.

Заключение

Монтаж системы ТВП в квартире – процесс не самый постой, но приносящий в дом повышенный комфорт. Можно осуществить его несколькими описанными выше способами. Главная задача – не принести дискомфорт соседям, этого можно избежать при тщательной температурной регулировке.

Самый идеальный вариант для квартиры – это применение теплых капиллярных полов. Проложенная магистраль полностью автономна и никак не влияет на центральное отопление.

 Клеим обои. Лучший клей для обоев  Устанавливаем межкомнатные двери самостоятельно. Пошаговая инструкция  Как предотвратить протечку воды в квартире  Материалы и способы гидроизоляции ванной своими руками Используемые источники:

• https://avtonomnoeteplo.ru/teplye-poly/605-montazh-vodyanogo-teplogo-pola-v-kvartire.html
• http://ventilationpro.ru/sistemy-otopleniya/sistema-teplyjj-pol/kak-sdelat-teplyjj-pol-ot-centralnogo-otopleniya-v-kvartire-legalnye-sposoby-realizacii-proekta.html
• https://teplota.guru/teploizolyatsiya/vodyanoj-teplyj-pol-v-kvartire.html
• http://vodotopim.ru/teplopol/teplopol-v-kvartire.php
• https://remont-troick.ru/sovety-po-remontu/teplyj-vodyanoj-pol-v-kvartire-chto-mozhno-chto-nelzya
