Какая минимальная толщина стяжки для водяного теплого пола

Полы

Теплый пол – одно из несомненных достоинств и для квартиры, и для частного дома. Одна проблема – обычно пол теплом не радует, особенно бетонный. Конечно, напольное покрытие может смягчить неприятное впечатление, сгладить холодность пола. Но более рациональный вариант – устроить водяной или электрический «теплый пол» под плитку или ламинат.

Что называется электрическим теплым полом

Это все виды обогрева горизонтальной поверхности (пола), основанные на использование токопроводящих элементов. Тепло при такой схеме обогрева воздуха поднимается снизу, от всей поверхности, на которой расположены нагревательные элементы.

Выделяют три основных вида электрического теплого пола:

• кабельный – под напольным покрытием, в слое стяжки или плиточного клея, уложен греющий кабель. Схема укладки различна, температура и эффективность нагрева зависит от конструкции. Подъем уровня пола – на толщину стяжки с таким расчетом, чтобы кабель с обеих сторон (сверху и снизу) был покрыт слоем как минимум 5 мм;
• нагревательные маты (термоматы). Это, по сути, тот же кабель, закрепленный на специальной крупноячеистой сетке. За счет того, что диаметр кабеля меньше, чем при обычной прокладке, такая массивная стяжка не нужна, допустима укладка кабеля в сравнительно небольшой слой плиточного клея. Помимо кабеля, используется также аморфная металлическая лента, также пропускающая ток и нагревающаяся под его действием. Продается секциями, что заметно упрощает и ускоряет монтаж;
• пленочные полы. В этом случае применяется тонкая пленка с углеродными (карбоновыми) и биметаллическими резистивными (греющими) элементами. Этот нагревающий слой запаян в оболочку из лавсана или полиуретана, продается обычно рулонами, разделенными на секции.

Кроме этих популярных вариантов, на рынке представлены также жидкостно-электрические полы – относительная новинка, трубы с проложенным внутри кабелем. Теплопроводящая жидкость в трубах и сама оболочка труб защищают кабель от повреждений, при этом нагрев обеспечивается достаточный для полноценного отопления.

Данная система дает равномерный нагрев всей трубы без движения жидкости, не требует дополнительного насосного оборудования. Монтаж ведется обязательно в стяжку. Официальное видео от производителя.

Также есть разновидность полов, основанных на системе матов, но с использованием не кабеля, а нагревающихся стержней из карбона (угольные). Монтируются аналогично, но потребляют меньше энергии, чем кабельные системы. Также видео от поставщика продукции.

Интересное решение для обогрева только небольшой части пола или частых переездов – пленочный пол «под ковер».

Это пленочная система с отдельным выводом питающего кабеля для подключения к электросети. Основное условие – поверх пленки должно обязательно лежать плотное и при этом хорошо пропускающее тепло покрытие, которое легко удалить. Обычно такие пленки стелют под ковер или ковролин. Обзор такого нагревателя можно посмотреть на видео.

Расчет и выбор покрытия: теплый пол для ванной, комнаты, лоджии или балкона

В первую очередь необходимо определить, какие именно функции планируются для электрического «теплого пола» – будет ли он основным источником нагрева воздуха или только вспомогательным. В любом случае проверяется количество тепла, которое может излучать данная система при данных условиях монтажа.

Указанные в таблице показатели – это итоговое тепловое излучение, уже прошедшее монтажный слой (стяжку, клей) и слой напольного покрытия. При этом следует учитывать, что разные материалы покрытия по-разному пропускают тепло. Кроме того, некоторые (паркет, массив дерева) плохо воспринимают нагрев свыше 26…28 градусов Цельсия.

Представить себе картину в целом поможет иллюстрация ниже.

Если же брать в цифрах, то для расчета удобно использовать не стандартные данные о сопротивлении теплопередаче, а коэффициент теплопроводности материала.

Как видно из таблицы, только при укладке керамической или каменной плитки можно не беспокоиться о потере мощности. Соответственно, при расчете данные о тепловом излучении нагревательной системы можно брать «как есть».

Если же речь идет о ламинате, ковровом покрытии и паркетной доске (именно паркетной доске, а не паркете!), следует учитывать: до потребителя дойдет только десятая доля излучаемого кабелем, матом или пленкой тепла.

Пример

Планируется уложить пленочный пол под ламинат в спальне как дополнительное отопление. Требуемая мощность излучения – 120 Вт/м.кв. Стяжки нет, теплоизоляция чернового пола достаточная, ламинат используется специальный «под теплый пол» с коэффициентом теплопроводности 0,15 (обычный ламинат имеет коэффициент 0,1, см. таблицу выше). Планируется использовать пленочный пол Caleo GOLD с мощностью 170 Вт/м.кв.

Учитывая коэффициент 0,15 для ламината, в помещение будет проникать

170х0,15=25,5 Вт с каждого квадратного метра.

Согласно стандартам, основное отопление на один квадратный метр должно давать около 100 Вт.

Следовательно, даже при недостаточном обогреве центральным отоплением дополнительные 25 Вт/кв.м. дают вполне достаточную «прибавку» по теплу.

Важно: пленочные «теплые полы» монтируют не на всю площадь помещения! Под сантехническими приборами, габаритной мебелью и техникой пленку на настилают! То же касается кабельных систем и термоматов.

Учитывая приведенный выше пример расчета и ориентируясь на минимальные потери энергии, оптимальный вид покрытия пола для напольных систем отопления – керамическая или каменная плитка.

Какой теплый пол лучше под плитку?

Здесь все зависит от того, какое именно помещение планируется обогреть и насколько капитальным будет ремонт.

Так, кабельные системы требуется монтировать в стяжку – следовательно, придется как минимум вскрывать весь пол, предварительно выравнивать его начерно и заливать стяжку с уложенным кабелем.

Если планируется заменить только напольное покрытие без переделки базовой поверхности (устройства новой стяжки), лучше применить пленочные системы или термоматы. При этом стоит отметить: пленочные теплые полы более безопасны во влажных помещениях, поскольку в них реже возникает КЗ даже при контакте с водой.

Разумеется, учитывается вопрос бюджета – чем более прогрессивна и эффективна система обогрева, тем дороже выйдет ее покупка. Зато эффективность обогрева в процессе эксплуатации существенно сократит расходы на снабжение энергией. Также стоит учитывать сроки монтажа, удобство ремонта и ряд других параметров, сведенных в таблицу ниже.

Монтаж кабельного теплого пола под кафельную плитку своими руками

При выборе такого типа нагревательной системы важны два аспекта – правильность прокладки самого кабеля (с учетом интенсивности его нагрева, расположения массивных элементов обстановки) и правильность заливки стяжки. Отделочные работы ведутся по стандартным правилам, останавливаться на нюансах укладки плитки здесь мы не будем.

Подготовка пола производится так же, как при устройстве обычной стяжки – обязательно снимается частично разрушенное и потерявшее прочность старое покрытие, фрагменты прежней стяжки, убирается весь мусор и пыль. С учетом того, что в стяжке будет проложен кабель, необходимо как можно внимательнее отнестись к гидроизоляции перекрытия (чернового пола) и выполнить теплоизоляцию под стяжку.

Далее определяется схема прокладки кабеля. Выбор зависит от площади помещения, количества отдельных кусков провода, его типа (одно- или двухжильный). Ниже представлено несколько популярных схем.

При выборе схемы обязательно учитывают положение мебели, имеющей значительный вес и плотно прилегающей к полу, а также сантехнического оборудования (если речь идет о ванной комнате, туалете или совмещенном санузле).

Шаг укладки (h) определяется, исходя из данных об общей площади укладки и необходимого уровня отдачи тепла. Допустим, для санузла общей площадью 8 кв.м. площадь укладки составит (за вычетом размеров душевой кабинки, раковины, унитаза и стиральной машины) 4 кв.м. Уровень комфортного нагрева пола требует не менее 140…150 Вт/м.кв. (см. таблицу выше), причем эта цифра относится ко ВСЕЙ площади помещения. Соответственно, при сокращении площади укладки в два раза по сравнению с общей требуется 280…300 Вт/м.кв. Далее необходимо учесть коэффициент теплопередачи стяжки (для керамической плитки, как писалось ранее, он может не приниматься во внимание).

Если принимать обычный раствор (цементно-песчаный) с коэффициентом 0,76, на каждый квадратный метр для получения количества тепла 300 Вт исходного нагрева требуется около 400 Вт.

Взяв данные из таблицы выше, получим длину провода 91 м (суммарная мощность 1665…1820 Вт) на все 4 кв.м. укладки. При этом шаг укладки выбирается не менее 5…10 диаметров кабеля, первые витки располагаются не менее чем в 5 см от вертикальных поверхностей. Приблизительно рассчитать шаг укладки можно по формуле

При выбранных параметрах

H = 4*100/91 = 4,39 см

Учитывая необходимость отступа от стен, можно принять 4 см.

Планируя монтаж, важно выполнить следующие правила:

• никаких петель и скруток! Кабель не должен укладываться петлями, соединять отдельные фрагменты можно только с помощью специальных клемм;
• недопустимо подключение «теплого пола» к домовой электросети напрямую, исключительно через специальный регулятор (обычно входит в комплект поставки);
• чтобы продлить срок использования системы, следует защитить ее от скачков напряжения (стабилизаторы, автоматы с предохранителями) и соблюдать рекомендованную производителем технику монтажа.

Последовательность работ такова:

• заливается первичный слой стяжки, в материале выполняется штроба для прокладки канала – подвода кабеля к терморегулятору, обычно подвод делается в гофрированной трубке;
• на него (после полного отверждения, естественно) монтируется теплоизоляция с отражающим тепло слоем;
• укладка кабеля с помощью армирующей сетки или ленты с соблюдением запланированного шага;
• вывод кабеля к терморегулятору;
• заливка верхнего слоя стяжки (3…4 см). Подключение кабеля к электросети допустимо только после полного отверждения стяжки.

К сожалению, при неверном монтаже или повреждении кабеля выявить ошибку можно только при попытке включения, следовательно, для ремонта придется вскрывать и переделывать стяжку. Поэтому мастера рекомендуют проверить работоспособность кабеля на всей протяженности (включая соединения и внешние приборы контроля) до заливки смеси.

Монтаж термоматов

Общие правила установки такого «теплого пола» совпадают с перечисленными выше, для кабельной нагревательной системы.

Основные отличия – удобство монтажа, поскольку на матах уже есть армирующая сетка – и отсутствие необходимости расчета шага укладки кабеля. Этот параметр жестко нормирован производителем, поэтому мастеру необходимо просто выбрать подходящую модель термомата в соответствии с требуемой теплоотдачей.

Для создания теплого пола в санузле по предложенной выше схеме потребуется подобрать такую модель термомата, которая даст на допустимые 4 кв.м. площади укладки теплоотдачу 1600 Вт.

Для примера рассмотрим нагревательные маты Феникс – для данной площади можно получить лишь 670 Вт, что явно недостаточно. Однако большинство производителей дают именно такую – 160Вт/м.кв. – мощность нагрева матов, поэтому следует либо выбрать другой тип нагревательной системы, либо удовлетвориться данным уровнем нагрева.

Последовательность работ по укладке нагревательных матов показана на иллюстрации ниже.

При сложной конфигурации помещения иногда приходиться «раскраивать» маты, разрезая их на отдельные секции. Места допустимых разрезов указываются на армирующей сетке. Ниже представлены схемы возможного «раскроя» термоматов.

Пленочный теплый пол под плитку: монтаж

Плюсом именно пленочного пола считается максимальная среди электрических нагревательных напольных систем простота монтажа. Для этого не надо заново делать стяжку, выполнять капитальный ремонт помещения. Достаточно устроить качественную термоизоляцию, уложить пленочные секции, подключить их к электросети через регулятор и уложить плитку. При этом следует уделить внимание выбору состава для затирки плиточных швов – он должен подходить именно для пола с данным уровнем нагрева. Уточнить параметры эксплуатации состава можно у производителя и/или продавца.

Пример расчета мощности такой нагревательной системы для ламината приведен выше (в обосновании выбора именно керамической плитки как идеального напольного покрытия для «теплого пола»).

Расчет инфракрасного теплого пола под плитку еще проще – достаточно лишь выбрать модель, которая будет по своим эксплуатационным характеристикам подходить для требуемого уровня обогрева помещения. Коэффициент теплопередачи плитки и плиточного клея (они очень близки) при этом можно не учитывать. Обычно инфракрасные теплые полы (пленочные) имеют мощность нагрева 150 или 220 Вт/м.кв., реже встречается показатель 240 Вт/м.кв.

Стоит придерживаться изложенных на иллюстрации рекомендаций по выбору мощности нагрева инфракрасной пленки.

Монтаж осуществляют ОБЯЗАТЕЛЬНО на слой теплоизолирующего материала, лучше фольгированного, при этом фольгу укладывают отражающей стороной кверху, в сторону пленочного нагревателя. Это необходимо для того, чтобы инфракрасное излучение отражалось от фольги и шло в сторону обогреваемого помещения, а не грело плиты перекрытия.

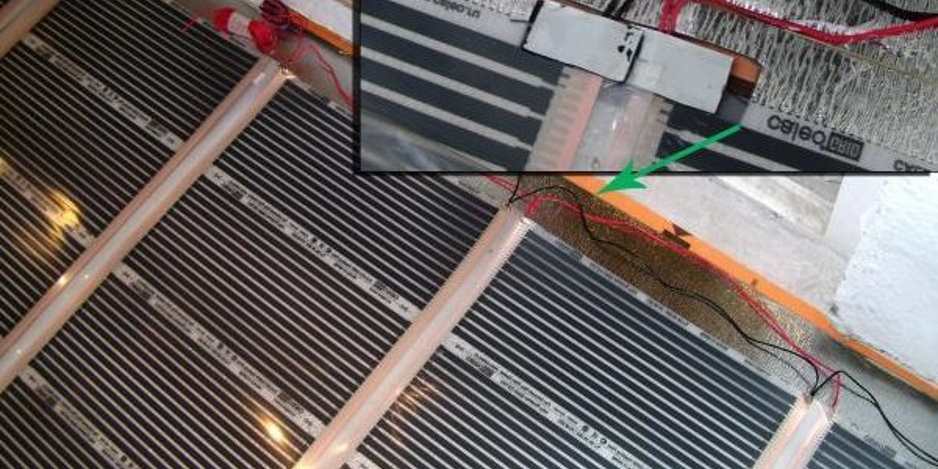

Подключение пленочного теплого пола выполняется по стандартной схеме, но и использованием специально разработанных с учетом всех особенностей инфракрасных систем регуляторов.

Приятным бонусом к выбору именно пленочного теплого пола является возможность быстрого ввода в эксплуатацию. Достаточно дождаться, пока просохнет плиточный клей, – и можно включать обогрев. Если же монтаж выполняется под ламинат, ожидание сокращается еще значительнее, систему можно включать сразу же после укладки напольного покрытия.

Заключение

Напоследок предлагаем Вам посмотреть видео о сравнении теплых полов разных типов и энергопотреблении таких отопительных систем.

На самом деле Вас наверняка интересует один из двух вопросов:

• толщина всех слоев водяного теплого пола;
• толщина стяжки водяного теплого пола.

Разберем каждый вопрос индивидуально. Введем понятие не толщина водяного теплого пола, а пирог водяного теплого пола.

Пирогом водяного теплого пола называют все слои водяного теплого, соединённые вместе. Выглядит это примерно так:

Пирог теплого пола или так называемая толщина состоит из следующих элементов:

1. Демпферная лента, которая монтируется по окантовке стен и служит для компенсации расширения бетонной стяжки. Высота ее составляет 15-20 см от черновой стяжки. Ее в расчет толщины не берут.
2. Теплоизоляция, используюемая чаще в виде полистирола. Она служит для отсечения нижних слоев от прогрева теплыми полами. Тем самым Вы экономите на расходе теплоносителя и теплые водяные полы работают как надо. Толщина полистирола на первом этаже в холодных регионах должна составлять 10 см. В регионах с умеренным климатом пройдет толщина в 5см. Но все же лучше перебздеть, чем недобздеть. Поэтому берите за основу толщину 10 см.
3. Полиэтилен. Монтируется на теплоизоляцию для создания дополнительного парникового эффекта. Толщину его в общей мере учитывать не будем.
4. Сетка МАК. Она монтируется на теплоизоляцию и служит удобным способом для раскладки на нее труб. Толщина ее составляет 4мм в идеале.
5. Труба теплого пола. Наш главный разносчик тепла. Высота 16-й трубы составляет примерно 2см.
6. Бетонная стяжка. Сегодня производители рекомендуют для заливки бетонную смесь марки М-300. Я из своей практики рекомендую марки М-200, 250, 300. Толщина стяжки водяного теплого пола составляет 5 см от верха трубы! Именно столько необходимо для грамотной работы водяного теплого пола.
7. Чистовое покрытие. Паркет или кафель. За основу берут толщину в 2см.

Толщина стяжки водяного теплого пола

Как было сказано выше, рекомендованная производителем толщина стяжки теплого пола составляет примерно 5 см. Есть конечно варианты, когда заливают стяжку для водяного теплого пола и под толщину в 10см. Тут уже система начинает работать по принципу аккумуляции тепла.

Жесткой привязки в высоте стяжки не существует. Как показывает практика, очень редко удается достичь рекомендуемых значений. Поэтому главное – минимальная толщина стяжки над трубами теплого пола должна быть не меньше 5 см.  Максимальная толщина стяжки не должна превышать 10 см. И тогда  величина стяжки будет идеально, для эксплуатации теплого пола.

Итак, подытожим. Посчитаем толщину водяного теплого пола или так называемого пирога теплого пола.

5см (теплоизоляция) + 2.4 см (труба + сетка МАК) + 5см (стяжка) + 2см (чистовое покрытие). Получаем, что толщина водяного теплого пола минимально составляет 14-15см. Эта толщина актуальна для первого этажа дома. На втором она чуть меньше за счет меньшей толщины полистирола.

При этом только толщина стяжки водяного теплого пола составляет 5 см от верха трубы.

Вот мы с Вами и разобрали вопрос толщины водяного теплого.

Теги: водяной теплый пол, отопление, пирог теплого пола, теплый пол, труба для теплого пола

Трекбэк с Вашего сайта.

Теплый пол как основная система отопления дома применяется все чаще. Наибольшее распространение получили водяные системы. Растущей популярностью отличаются электрические пленочные. По причине множества вариантов исполнения того или иного решения, все чаще звучит вопрос, какая под теплый пол толщина стяжки приемлема в отдельном случае.

Содержание

Рекомендации, которые невозможно игнорировать

Некоторые минимальные показатели, которым должна соответствовать стяжка под теплый пол, обусловлены технологическими характеристиками часто используемых строительных смесей. Структура напольного покрытия выглядит так:

• тонкая сетка армирования;
• слой теплоизолятора теплого пола;
• трубки циркуляции;
• слой бетона над теплым полом.

В этом случае нетрудно рассчитать, какой минимальной высоты будет стяжка с теплым полом. Она складывается из следующих величин:

• 16 мм армирующей сетки, которая делается из арматуры-восьмерки;
• 8-10 мм термоизолятора;
• 20-25 мм высоты трубок, по которым циркулирует теплоноситель;
• 20-25 мм толщина стяжки над теплым водяным полом.

В среднестатистическом случае (по рекомендуемой технологии создания) общая высота “сэндвича” напольного покрытия будет составлять не менее 70 мм. Такой показатель чаще всего закладывается в проектную документацию домов с надежными и прочными междуэтажными перекрытиями. Но идеального строительства не бывает. Поэтому при создании стяжки с теплым полом необходимо тщательно планировать методику формирования общей структуры покрытия.

В домах с междуэтажными перекрытиями из железобетонных плит под теплый пол толщина стяжки может быть уменьшена. Общий показатель для всего слоя составит около 50 мм. Это технологический минимум, который соблюдается при черновом выравнивании основания или наличии готового, прочного и ровного междуэтажного перекрытия без биения высот.

Методика, которая всегда дает хорошие результаты

Теплый пол может устраиваться в самых разнообразных условиях. Чтобы экономить материалы, денежные средства и время, которое уйдет на высыхание стяжки, следует работать комплексным методом. В список операций может входить:

• формирование силовой стяжки, что необходимо делать на первых этажах домов на грунте, в гаражах;
• черновое выравнивание, это показывает хорошие результаты, если стяжка под теплый пол делается по основанию с значительным биением высот;
• создание прочного покрытия на междуэтажном перекрытии из деревянных или металлических балок.

Читайте также:  Как выбирать инфракрасные тёплые полы?

В зависимости от существующих условий работы, может выбираться то или иное сочетание методик для получения хорошего результата. Цель, которая чаще всего стоит перед исполнителем – получить прочное и ровное основание, на котором создается стяжка с системой теплый пол минимальной толщины.

Создание основания повышенной прочности

В гаражах, где напольное покрытие испытывает значительные нагрузки, а также в домах, построенных на грунте – необходимо создавать силовую стяжку под покрытие с системой теплый пол. Для этого действуют разными методами, самый распространенный из которых выглядит так:

• вынимается грунт на глубину в 300-400 мм;
• делается отсыпка из гравия средней или мелкой фракции высотой до 250 мм;
• формируется и трамбуется песчаная подушка высотой от 100 до 150 мм.

Слои гравия и песка перед трамбовкой вибромашиной должны обильно смачиваться водой. После того, как подушки высохнут, на них укладывается гидроизолятор.

В гаражах, складах должна быть не только больше толщина стяжки над теплым водяным полом, но и обязательно формирование демпферных швов поверхности. Может производиться укладка основной стяжки на стандартные рулонные гидроизоляционные материалы. В домах, для предотвращения обратного вертикального движения влаги, в роли гидроизолятора применяется специальная полимерная мембрана односторонней проницаемости.

При работе в гаражах, где нужно гарантировать высокую нагрузочную способность пола – толщина стяжки под основной слой с системой обогрева может быть значительной. В минимальном показателе, для гаража с легковыми автомобилями, рекомендуется делать укладку 150-200 мм раствора. При этом делается армирование стальной сеткой. Если вы делаете теплый пол в гараже, то армирование будет не лишим.

Задачу создания надежного, относительно легкого и долговечного чернового покрытия в гараже или доме на грунте можно решить при помощи высоконаполненных наливных смесей. Этот отдельный класс составов на цементной основе именуется толстый пол и позволяет без дополнительных усилий создавать слой до 150-170 мм.

Читайте также:  Плинтус с обогревом: эффективная, удобная система с широкими возможностями

Работа по слабым перекрытиям

Задача формирования покрытия с как можно меньшей массой стоит в домах с перекрытиями из металлических или деревянных балок. Решается проблема при помощи полусухих или сухих стяжек разного класса. Общий список работ может выглядеть так:

• удаляется строительный мусор, которым засыпано пространство между балками;
• в пустоты засыпается керамзит или полимерные гранулы;
• нашивается слой доски или фанеры;
• укладывается гидроизолятор;
• делается стяжка чернового выравнивания.

Что такое сухая стяжка и полусухая стяжка есть в наших материалах.

Чтобы не создавать избыточного давления на перекрытие, для нивелирующего слоя под стяжку теплого пола применяются строительные смеси на основе перлита. Они достаточно легкие, образуют прочное покрытие.

Черновое выравнивание большого биения высот

Чтобы гарантировать отсутствие деформаций и возникающих при этом трещин и разрушений, когда толщина стяжки над теплым водяным полом минимальна – нужно нивелировать броски высот основания заливки до показателя в 5-10 мм. Удобнее всего это делать наливными составами на основе гипса или цемента.

Первые мало весят, быстро сохнут, выдерживают нагрузки, типичные для среднестатистической квартиры. Вторые – оптимальны, если нужно нивелировать незначительный, в пределах 50 мм, перепад высот с одновременным получением прочного покрытия.

Техника работы с самонивелирующимися составами доступна даже начинающим. При помощи гипсовых наливных смесей можно успешно решить проблему перепада высот основания до 150 мм. С помощью цементных – лучше работать с покрытием, разница уровней которого составляет 10-50 мм.

Проблема выбора толщины стяжки

Современные наливные смеси полимерной группы позволяют работать слоями от 1 до 10 мм. У некоторых домашних мастеров возникает соблазн сделать стяжку теплого пола крайне тонкой. Но это чревато некоторыми неприятностями. К примеру:

• трубки неравномерно прогревают пол, что может повлиять на состояние финишных покрытий, например, ламината;
• резкие механические нагрузки могут повредить проходящие в стяжке трубки;
• разница в коэффициентах теплового расширения основания и наливного слоя пола может вызвать механические напряжения и аварию отопительной системы.

Читайте также:  Как подключить теплый пол

Из соображений безопасности и гарантии долговечности работы системы отопления – не рекомендуется делать общую стяжку меньше 50 мм. Большая толщина вызовет снижение эффективности отдачи тепла. Значительная часть энергии теплоносителя будет тратиться на нагрев бетона.

Получить улучшенные характеристики работы отопления и гарантировать прочность стяжки при ее минимальной толщине можно с использованием пластификаторов. Они имеют несколько полезных механик работы.

1. Пластификаторы увеличивают текучесть раствора, позволяя ему заполнять малейшие пустоты, при этом не создавая давления на трубки теплого пола при укладке.
2. Улучшается структура бетона, в нем исчезают пузырьки воздуха, поэтому эффективность отдачи тепла увеличивается.
3. Стяжка пола с находящимися водяными трубками внутри меньше реагирует на изменения температуры, поэтому общий показатель долговечности системы отопления и пола – растет.

Можно выбрать пластификатор, идеально соответствующий поставленной задаче. К примеру, средство, в составе которого есть базальтовое или полимерное фиброволокно – армирует стяжку. Такая добавка позволит отказаться от слоя арматурной сетки и уменьшить общую толщину стяжки.

Пластификаторы позволят значительно уменьшить толщину силовой стяжки в домах на грунте, действуя как средство укрепления бетона и повышения его морозостойкости. Правильно выбранное средство поможет и в домах с непрочными перекрытиями. Пластификатор, который образует в слое бетона множество газовых пузырьков – идеальное средство для создания слоя чернового выравнивания с минимальной массой.

Отдельные группы пластификаторов позволяют значительно повысить прочность бетона после застывания. В результате можно делать над трубками технологический минимум высоты стяжки, который будет включать и наливной пол. К примеру, в общем показателе 20 мм будет 15 – бетонного раствора с пластификатором и 5 – наливного пола эпоксидного класса.

Тщательно планируя работы, делая черновое выравнивание, подготавливая основание для заливки стяжки с теплым полом – можно гарантировать долговечность решения. А правильно выбранные пластификаторы позволят экономить материалы и ценные миллиметры поднятия уровня напольного покрытия.

Видео: принцип действия пластификатора:

Кафельная плитка – чрезвычайно удобный материал для напольного покрытия как с точки зрения эстетичности, так и из соображений долговечности, прочности, гигиеничности.

Однако есть у нее один существенный минус: керамическое покрытие – достаточно холодное, и это существенно ограничивает область его применения.

Многие привыкли обходиться в квартире без домашней обуви, и контакт босых ног с прохладной кафельной поверхностью далеко не всем нравится.

Этот недостаток несложно устранить, разместив в толще пола систему отопления. Одной из ее разновидностей является теплый пол с электрическими нагревательными элементами.

Чем хорош электрический теплый пол

Теплые полы могут использоваться в качестве основной системы отопления помещения, или как дополнительный источник обогрева.

Равномерный прогрев поверхности создаёт особый комфорт, оптимальное распределение температуры в комнате, создает вертикальные восходящие конвекционные потоки, что устраняет возможность появления сквозняков.

Плиточное покрытие, кроме того, играет роль мощного аккумулятора тепла, что дает неплохой эффект экономии на коммунальных платежах.

Применяют водяные системы теплых полов и различные модификации электрических. По сравнению с водяными контурами, электрический обогрев имеет целый ряд преимуществ:

• В многоэтажных домах оборудовать водяной теплый пол зачастую просто невозможно.
• Электрическая система намного безопасней – во всяком случае, риска залить соседей нет.
• Она не требует согласования с поставщиками тепловой энергии.
• При монтаже водяной системы обязательно укладывается толстый слой стяжки, а это и лишняя нагрузка на перекрытия, и «съедание» высоты помещения. При электрической системе слой заливки значительно меньше.
• Электрическая система намного легче в монтаже.
• В процессе эксплуатации электрический теплый пол значительно проще и чувствительнее поддается регулировке для установки наиболее приемлемых температурных значений, с точностью буквально до градуса.
• Грамотно спланированная и смонтированная система безаварийно прослужит не один десяток лет.

Какой вид электрического пола выбрать?

Существует несколько систем электрического обогрева пола, различающихся по виду и компоновке нагревательных элементов.

Нагревательные кабели

Это решение – самое недорогое в плане приобретения материала, но наиболее сложное и трудозатраное по монтажу.

Выпускается два вида нагревательных кабелей – одно- и двужильные.

Неудобство одножильных – обязательное условие «закольцованности» контура, когда оба конца кабеля должны быть выведены в одну точку – распределительную коробку. С точки зрения монтажа это далеко не всегда удобно.

Еще один существенный минус – они работают по резистивной схеме, подобно обычной нагревательной спирали, одинаково греясь по всей своей длине. Это значительно снижает экономичность системы, усложняет ее регулировку.

Большим технологическим шагом вперед стало производство двужильный кабелей.

Они также могут быть собраны по обычной резистивной схеме — один проводник выполняет роль «спирали», а второй – через концевую муфту обеспечивает замкнутость цепи. Однако намного удобнее использовать специальные нагревательные саморегулирующиеся кабели.

Нагрев в них осуществляется за счет прохождения тока через полупроводниковую матрицу, в которую заключены оба проводника.

Уникальность системы в том, что с нагреванием токопроводимость матрицы падает, соответственно, снижается энергопотребление.

Причем подобная регуляция происходит на каждом конкретном участке кабеля. Таким образом, «проблемные» холодные места помещения будут прогреваться лучше.

И еще одно значимое преимущество – такой кабель легко режется в нужную длину (предусмотрен шаг 25 или 50 см).

Главный недостаток нагревательных кабелей – они сами по себе имеют диаметр порядка 8 мм, и требуют заливки стяжки, что значительно усложняет монтаж системы обогрева и уменьшает высоту помещения.

Обогревательные маты

Наибольшей популярностью у строителей пользуются обогревательные маты. По своей сути, это тоже обогревательный кабель, но уже зигзагообразно уложенный и закрепленный на поликарбонатной сетке.

Подобная система более дорогостоящая, но это окупается простотой монтажа и отсутствием необходимости заливать поверх нее стяжку – кафельная плитка укладывается прямо на маты.

Дорогим, но очень эффективным решением является использование стержневых инфракрасных матов UNIMAT.

Нагревательные элементы – стержни, независимо друг от друга подключены к двум параллельным проводникам, и работают по принципу резистивной саморегуляции, сокращая общее энергопотребление.

Использование такой системы теплого пола под плитку также не потребует заливки стяжки – кафельное покрытие укладывается на слой плиточного клея непосредственно на нагревательные элементы.

Существует и еще одна разновидность электрических теплых полов — пленочный с инфракрасным излучением. Они хорошо себя показывают при укладке под ламинат, пакет, ковролин, линолеум, но вот для кафеля их использовать не рекомендуется.

Дело в том, что пленка не даст нужной адгезии с плиточным клеем, и кафель рано или поздно начнет «плясать» и вываливаться.

Технологические отверстия, которые, по замыслу производителей, должны обеспечивать надежное сцепление бетонного основания пола со слоем клея, проблемы не решают.

Что еще потребуется для работы

Как правило, любая система электрического теплого пола комплектуется специальным температурным датчиком и устройством управления – терморегулятором.

Автоматика обеспечит нагрев пола до температуры, выставленной владельцем, и прекратит подачу электропитания при достижении заданных значений.

Они бывают разного уровня сложности – от простейших механических, до компьютеризированных систем, встраивающихся в систему «умного дома».

Чтобы не греть зря бетонные перекрытия, используют систему теплоизоляции.

Для этого лучше всего подходят специальные фольгированные маты с термоотражающей подложкой типа «пенофол» или «изолон».

При использовании электрических матов под кафель такую подложку не делают.

Укладка кабельной системы потребует наличия армирующей металлической или поликарбонатной сетки или монтажных реек, к которым будет петлеобразно крепиться кабель.

Для обеспечения компенсационного зазора вдоль стен необходимо приобрести специальную демпферную ленту.

Расчет и монтаж

Как рассчитать теплый пол

Начало работы по обустройству теплого пола – это тщательный расчет требуемой мощности системы и составление подробной схемы укладки обогревательных элементов.

Здесь следует учитывать несколько проверенных практикой нюансов:

1. Если система теплый пол планируется как основной, единственный источник отопления в помещении, то требуемая мощность обогревателей принимается за 150 Вт/кв.м, а для первых этажей может достигать и 180 Вт.

При этом укладка нагревательных элементов должна занимать не менее 70% площади помещения.

При использовании теплого пола как дополнительного отопления, вполне достаточно будет 110-130 Вт/кв.м.

При составлении схемы учитывается стационарное расположение мебели – в этих местах нагревательные элементы не укладываются. Дело не столько в том, что это «пустой» расход энергии, сколько в нарушении нормального теплообмена поверхности пола с воздухом. Может случиться перегрев кабеля и выход его их строя.

1. Расстояние между стенами, предметами мебели и ближайшими витками кабеля должно быть не менее 50 мм, а отступ от стояков центрального отопления – не менее 100 мм.

Межвитковое расстояние при укладке рассчитывается в зависимости от требуемой мощности системы и, соответственно, длине применяемого кабеля, и отапливаемой площади комнаты .

Н = S×100/L, где

• Н – межвитковое расстояние в сантиметрах;
• S– отапливаемая площадь
• L– длина кабеля.

Требуемую длину кабеля можно рассчитать следующим образом:

L = S×Рs/Pk, где

• S– отапливаемая площадь
• Рs– требуемая удельная мощность на кв. метр площади;
• Pk– паспортная удельная мощность кабеля на погонный метр.

1. При укладке кабеля сразу учитывается место его подключения к распределительной коробке и терморегулятору.

Категорически запрещается допускать пересечение кабелей. При использовании одножильного провода оба его конца должны сойтись в одной точке подключения.

Заранее следует предусмотреть на схеме и расположение термодатчика.

Он должен быть уложен ровно по центру петли, на расстоянии 40-50 см от ее края.

После проведения расчетов и составления схемы можно переходить приобретать необходимый материал и приступать к работе.

Монтаж системы с обогревательным кабелем

1. Укладку обогревательных элементов необходимо проводить только на тщательно подготовленное основание.

Если это бетонная стяжка, то она должна быть цельной, без поврежденных участков, здесь хорошо подойдет выравнивание пола самовыравнивающейся смесью. Заранее проводятся необходимые работы по гидроизоляции пола в ванной. Поверхность тщательно очищается от мусора и пыли.

1. На стене, где будет установлен распределительный щиток с терморегулятором, делается вертикальная штраба, сечением 20×20 мм, в которой будут размещены кабеля питания и термодатчика.

Он стыкуется с аналогичной штрабой в полу, где в гофрированной заглушенной трубке (16 мм) укладывается сам термодатчик.

Это делается для того, чтобы при возможном выходе датчика из строя была возможность его замены без вскрытия поверхности пола.

1. После укладки датчика поверхность застилается термоотражающими матами. Поверх них укладывается и крепятся армирующая сетка или монтажные рейки.

В соответствии со схемой производится укладка кабеля – от штрабы в стене и по всей обогреваемой поверхности. Петли кабеля фиксируются (подвязываются) на сетке или рейках.

1. После полной укладки кабеля обязательно проверяется работоспособность системы.

В первую очередь, проводится замер сопротивления изоляции кабеля, для чего используется специальный прибор – мегомметр. Для безопасной эксплуатации системы это значение должно быть не ниже 20 МΩ.

1. Проверяется замкнутость цепи и сопротивление жил кабеля.

Значение должно соответствовать паспортному ± 10%.

После этой проверки можно подключить кабель к источнику питания и произвести кратковременный нагрев, чтобы убедиться в работоспособности системы.

Если все функционирует нормально, можно переходить к заливке стяжки.

Перед заливкой стяжки кабель обязательно отключается от электросети.

Перед заливкой периметр комнаты понизу проклеивается демпферной лентой.

Стяжка на нагревательный кабель под плитку должна иметь толщину не менее 30 мм. Для того, чтобы поверхность получилась ровной, а сама стяжка – монолитной, без пустот, настоятельно рекомендуется добавлять в раствор специальные пластификаторы для стяжки теплого пола.

После того, как стяжка наберет необходимую прочность, можно приступать к укладке кафельной плитки.

Особенности монтажа обогревательных матов

Несколько иначе выглядит укладка обогревательных сетчатых матов.

Они раскладываются по полу в соответствии со схемой. Их для монтажа можно подрезать, не затрагивая самого кабеля. К полу сетка крепится с помощью специального скотча или термоклея (силиконового пистолета).

Электрический контакт между соседними матами обеспечивается соединительными муфтами.

После укладки матов, проверки их электрических параметров и работоспособности, можно переходить непосредственно к укладке кафельной плитки.

При этом лишь незначительно, до 8 -10 мм увеличивают толщину клеевого слоя, что немного увеличит расход плиточного клея, но, в отличии от применения обогревательного кабеля, вы сэкономите на стяжке.

При использовании стержневых инфракрасных матов можно также сразу поверх них укладывать кафельную плитку.

Однако, есть нюанс – для корректного функционирования системы саморегуляции температуры, требуется обязательное наличие отражающей термоподложки, а толщина клеевого слоя не должна быть меньше 2 см.

Укладка плитки требует применения специального плиточного клея для теплого пола, способного выдерживать многократные температурные перепады.

В его состав вводятся дополнительные компоненты, способствующие повышению эластичности и прочности материала. Примером могут послужить составы «Sopro FF455» или «Сеresit СМ12».

Только после полной полимеризации клея, в зависимости от марки это может составить от 20 до 30 дней, и после еще одной проверки электрических параметров системы, можно проводить ее окончательное подключение к электропитанию, системе автоматического контроля, и запускать на проектную мощность.

Монтаж в видеоформате

Подробная инструкция в видео формате по устройству электрического теплого пола на основе тонких нагревательных матов. Рассмотрены нюансы монтажа — от подготовки места и установки терморегулятора, до укладки напольной плитки.

Подводные камни

Главными ошибками неопытных установщиков системы электрообогрева:

• неправильный расчет требуемой мощности,
• укладка кабелей или матов на закрытых участках пола,
• наличие воздушных пустот при заливке стяжки или укладке кафеля,

всё это приводит к резкому снижению эффективности или даже к выходу ее из строя.

Если рассматривать с точки зрения экономичности, то недостатком подобной системы будет достаточно высокая плата за потребленную энергию, по сравнению с газовым отоплением.

Можно встретить претензии к электрическому теплому полу, как к источнику повышенного электромагнитного излучения. Это больше свойственно одножильным кабелям.

Однако всерьез этот недостаток рассматривать нельзя – напряженность создаваемого электромагнитного поля в десятки и сотни раз ниже предельно допустимых норм, и не сравнимы даже с геомагнитным фоном Земли.

Стоимость систем обогрева

Чтобы дать представление о цене электрического теплого пола, в таблице приведено несколько моделей систем:

Модель	Краткое описание	Удельная мощность Вт/пог.м	Ширина мата	Цена
«Национальный комфорт» НК-250	Одножильный обогревательный кабель, 10 м	25	—	1920
Arnold Rak PHS-CT	Двухжильный обогревательный кабель, 9 м	20	—	2100
«Теплолюкс» ECO 5-100	Двухжильный обогревательный кабель, 5 м	20	—	1600
DEVI DTIR-150 69 / 75	Сетчатый двужильный мат	75	0,5 м	3900 за пог. м.
Veria Quickmat-150	Сетчатый одножильный мат	75	0,5	2835 за кв.м

Опыт использования

И, для полноты картины, несколько отзывов о системе электрических теплых полов под плитку от тех, кто уже попробовал ее на практике:

«…Долго решал, какой бренд выбрать. В конце концов не решился на мат, а остановился на кабеле «Нацкомфорте». По моему личному мнению кабель все же надежнее «ковриков», тем более – индонезийской сборки, хотя в магазине продавцы настойчиво предлагали именно их. Два года эксплуатации – без проблем…»

Евгений, г. Сызрань

«…Уже не раз приходилось делать теплый пол с помощью матов «Devi» поверх старой плитки. Очень удобно – никакого демонтажа старого покрытия. Специально веду контроль за своими выполненными заказами – нареканий со стороны хозяев нет.

Единственный совет – не выключайте пол, уходя из дому – терморегулятор сработает сам и обеспечит нормальный расход энергии. А вот прогреть полностью остывший – в копеечку влетит…»

Сергей Николаевич, г. Пермь, мастер со стажем

«…Эффективно любой пол работать будет только в том случае, если позаботитесь о надежной теплоизоляции помещения. Никогда не доверяйте расчёт и установку непроверенным «специалистам», да и самому, если нет опыта, лучше не браться. Это дело недешевое, а вот запороть безграмотными действиями – ничего не стоит…»

Петр, г. Пенза, инженер

Итак, отзывы об электрических теплых полах, скорее, положительные. Однако, наверное, следует прислушаться к советам мастеров, и подходить к процессу самостоятельной установки с большой долей осторожности.

Но если пол рассчитан и смонтирован правильно, то он придаст особый уют помещению, при этом не требуя никаких усилий по регулярному обслуживанию системы.

Содержание

Толщина стяжки

Бетонный слой — непосредственно стяжка пола. Настоятельно рекомендуется использовать именно бетонную стяжку, а не цементно-песчаную. Для достижения необходимой прочности плиты с применением цементно-песчаной смеси количество цемента, который придется использовать приведет к тому, что стоимость пола в значительной степени превысит цену на конструкцию аналогичной прочности из бетона. Толщина стяжки должна составлять 30-45 мм над уровнем труб.

Для изготовления бетонного слоя следует применять бетон марки не ниже М300, а щебень должен иметь фракцию не менее 5 мм и не более 20 мм. При толщине стяжки 50 мм масса 1 м² такого пола составит около 120 кг, поэтому всегда нужно следить за достаточной прочностью балок перекрытий в помещении, где укладывается тёплый водяной пол.

Процесс монтажа проходит с использованием металлических маяков типа ПН-28, размещённых по периметру. Выравнивание смеси выполняется с помощью правила.

Соотношения необходимых ингредиентов рекомендуется строго придерживаться, во избежание возникновения дополнительных сложностей в процессе укладки. Оптимальный состав смеси, приготовленной с использованием 12-литровых ведер, следующий:

• 1 ведро цемента
• 2 ведра щебня фракцией от 5 мм до 20 мм
• Вода 7-8 литров

Суперпластификатор для бетона СП1 — 0.4 литра раствора, приготовленного заранее. Рецепт: на 5 л воды засыпать 2 л порошка и хорошо перемешать.

При наличии и по желанию добавляется 3-4 ведра гранитного отсева с фракцией до 5 мм.

Если специальные пластификаторы и гранитный отсев недоступны, то стяжку аналогичной прочности можно приготовить, увеличив количество цемента с 1 до 1.5 ведра.

После высыхания поверхности бетонного слоя система отопления запускается в тестовом режиме с температурой теплоносителя не выше 25 °С. Использовать водяной тёплый пол в полную силу можно лишь спустя 30 дней.

Разница в обогреве в зависимости от толщины стяжки

Грамотный расчет толщины заливаемого при устройстве стяжки слоя необходим и по причине влияния его на процесс равномерного обогрева помещения.

Если слой тонкий, то он объективно быстрее прогревается, обеспечивая после начала функционирования водяного контура распространение тепла в помещении без длительного ожидания. Вместе с тем, в подобных условиях чаще возникает возможность появления в стяжке трещин, негативно влияющих на равномерность прогревания пола.

Схема укладки слоев для водяного теплого пола

Чрезмерно толстый слой отличается хорошей теплоемкостью, поэтому дольше удерживает тепло, позволяя ему распределяться по плоскости пола, но ему требуется больше времени для прогревания. Также возникает большая нагрузка, влияющая отрицательно и способная вызвать разрыв стяжки. Чтобы избежать этого явления, рекомендуется устраивать компенсационные швы.

При принятии решения при помощи стяжки выровнять пол, необходимо понимать, что толщина оборудуемого мокрым, полусухим или сухим способом слоя будет разной, следовательно, равномерного прогрева достичь не удастся.

Общая толщина готового чернового пола

Рекомендуемая толщина каждого из слоёв, составляющих пирог тёплого водяного пола. Порядок расположения каждой из прослоек изображен на схеме ниже:

Черновой пол обязательно должен быть ровным и прочным. Толщина каждого слоя, размещённого поверх чернового пола, по порядку снизу вверх будет следующей.

Слой утеплителя толщиной 30-90 мм из волокнистых полистирольных жестких плит. Они должны быть достаточно прочными, для удержания высокой нагрузки последующих слоёв, и поэтому плотность материала выбирается не менее 35 кг/м³. Толщина варьируется в зависимости от того, насколько холодное подпольное пространство. Если внизу под полом отапливаемое помещение, то достаточно будет слоя 30 мм, а если пол укладывается на цокольном этаже частного дома, то здесь лучше размещать прослойку утеплителя толщиной не менее 90 мм.

Поверх теплоизоляции укладывается мультифольга толщиной 3 мм. Её основная функция — это гидроизоляция следующих слоёв пола. В случае, если слой гидроизоляции уже был уложен на черновой бетонны пол, укладка мультифольги не требуется.

Арматурная сетка 100х100х4 мм или 150х150х4 мм выполняет функцию увеличения прочности стяжки, которая при армировании становится более устойчивой к нагрузкам на растяжение. Для удобства укладки труб согласно схеме, они могут быть зафиксированы в нужных точках на этой сетке.

Труба укладывается согласно одной из схем, изображенных ниже. Эти схемы называются «змеевик» и «спираль». Первая является классической и подходит для любых помещений, а вторая не рекомендована к использованию на деревянных полах и в наибольшей степени эффективна для помещений, требующих особенно интенсивного отопления. Допустимое расстояние между трубами — от 10 до 30 см. Наличие стыков внутри пола недопустимо, труба укладывается цельным куском, концы которого входят в коллектор. Толщина слоя в среднем 20 мм.

Прежде чем перейти к стяжке, нужно сказать о демпферной ленте. Её предварительно укладывают по периметру стен для того, чтобы избежать создания ненужных напряжений на стены. Дело в том, что бетонная стяжка при нагреве от тепла трубы будет расширяться и создавать давление на стены, а чтобы этого не допустить она по периметру должна быть ограждена специальным «пружинящим» материалом. Минимальная толщина такой ленты — 5 мм, оптимальная — 10 мм.

В итоге, учитывая все описанные требования к обустройству стяжки водяного тёплого пола, толщина всех слоёв и отдельно бетонной стяжки будут такими:

1. Весь пол — 80-135 мм с учётом слоя теплоизоляции и толщины бетонного слоя
2. Толщина стяжки — 50-65 мм, в зависимости от выбранной высоты слоя над поверхностью труб.

Рекомендации по монтажу

Если вы решили использовать пленочную конструкцию, то использование состава для стяжки не желательно. Тут следует использовать специальный клей для плитки. На нем элементы и фиксируются. Естественно, толщина слоя при этом должна быть минимальной, а верхняя часть пленочного пола должна быть видна. Далее, можно укладывать плитку. Сперва нужно дождаться, когда предыдущий слой клея высохнет. Такой способ монтажа плитки позволит избежать отслаивания напольного покрытия.

Технология укладки нагревательных матов электрического теплого пола

https://youtube.com/watch?v=fY3jneItmIs

Материалы По Теме:

Сухая стяжка своими руками – преимущества и недостатки технологии, пошаговый план работ

Как сделать черновую стяжку пола – руководство по технологии работ

Обзор ГВЛ для пола – передовой материал для сухой стяжки

Полусухое покрытие

Нас сегодняшний день многие предпочитают сухую смесь для укладки стяжки. Она менее проблематична в заливке, нежели чем цементно-песчаная смесь. У этого способа укладки есть свои особенности. Полусухая смесь считается более прочной, чем обычный цемент. После заливки период высыхания намного короче, что дает возможность закончить укладку теплых полов быстрее.

Специалисты утверждают, что материал не крошится и не разрушается под воздействием исходящего от труб тепла. С этим типом смеси работать проще и удобнее.

Перед тем как укладывать полусухую смесь, следует тщательно подготовить основание. Убирается весь мусор, основание прокладывается пароизоляционным материалом. Если имеются глубокие трещины или углубления, рекомендуется их заполнение вязким раствором цемента. Рулонные материалы укладываются с нахлестом, также он должен заходить на стены. Швы обрабатываются специальным скотчем. На готовое основание засыпается полусухая смесь.

О том, какие пропорции смешивания следует применять, указано на упаковках с полусухой смесью. Консистенция материала не должна содержать много воды. Если его сжать в руке, то получится плотный комок. Влага при этом не должна стекать по руке. Таким образом проверяют правильность смешивания ингредиентов смеси. Очень часто в сухую смесь добавляют фиброволокно для придания еще большей устойчивости покрытию. Волокно хорошо распределяется по всей структуре во всех направлениях.

Минимальная толщина стяжки составит 4 см. Ее высота также зависит от способа укладки самих труб, на какой материал они укладываются. Пол и его максимальная высота может достигнуть отметки в 20 см. Если основание под заливку имеет значительные неровности, высоту приходится значительно поднимать. В целом, толщина будет составлять не менее 4 см и не более 20 см.

Покрытие может разрушить неправильный метод сушки. Если вы можете ходить по полу, это не значит, что раствор действительно высох. Жидкая цементно-песчаная смесь высотой в 4 см сохнет как минимум месяц. Смесь, приготовленная из сухих материалов, высыхает в течение нескольких дней в зависимости от высоты покрытия. Для того чтобы материал застывал правильно и без потрескиваний, следует смачивать поверхность водой и застилать пленкой. В результате основа не просядет, хорошо подсохнет и не растрескается.

Размер водяного покрытия зависит от типа заливки и особенностей основания. Чем больше значительных неровностей на поверхности, тем выше будет конструкция. Происходит это из-за наложения нескольких слоев – это является необходимостью для достижения нулевого уровня.

Исходя из опыта, специалисты утверждают, что относительная общая высота теплого водяного покрытия составляет 10-15 см, учитываются абсолютно все используемые материалы, включая напольное покрытие.

Теплоизоляция основания

Перед монтажом отопительной системы необходимо выполнить утепление основания. Теплоизоляционный слой защитит водяной контур от потери тепла, уходящего в подвал или фундамент дома. В качестве утеплителя используется:

• пенопласт;
• экструдированный пенополистирол;
• подложка с фольгированным покрытием.

Перечисленные материалы отличаются высокой прочностью к механической нагрузке, устойчивостью к влаге и перепадам температуры. Толщина утеплителя составляет 30-50 мм, он укладывается на слой гидроизоляционной полиэтиленовой пленки. Полотно стелется с нахлестом на чистое сухое основание, оно станет для утеплителя защитой от намокания. Плиты теплоизоляции укладываются встык, места соединений промазываются клеем или задуваются пеной, излишки которой срезаются.

Сверху размещают пенофол или аналогичное полотно отражающей изоляции. Слой алюминиевой фольги направляется вверх, это позволит отразить основную часть тепла обратно в сторону помещения. Стыки фольгированного утеплителя проклеиваются специальным скотчем. Пенофол защитит утеплитель от агрессивного воздействия бетона. Над теплоизоляцией укладывается металлическая армирующая сетка. Этот элемент равномерно распределяет высокую нагрузку от системы водного контура и бетонной конструкции.

Виды пластификаторов, особенности их применения

Пластификаторы (ПАВ) – поверхностно-активные вещества. ПАВ производят в жидкообразном или порошкообразном виде, с противоморозными примесями и армирующими полиамидными волокнами.

В процессе разработки, состав наделяют свойством модифицирующим и улучшающим качество стяжек для пола:

• Обеспечение пластичности раствора;
• Повышение степени механической прочности и влагостойкости;
• Улучшение гладкости поверхности;
• Исключение возможных повреждений электроустройств коррозией.

Укладка теплого пола своими руками, с использованием в стяжке упрочняющих активных веществ, делает его применением комфортным и безопасным.

Иногда современные пластификаторы для стяжки относят к категории экологически чистых продуктов.

Но все же не стоит забывать, что в их состав входят химические вещества, обладающие свойством менять структуру бетонной смеси.

Поэтому, в процессе приготовления своими руками стяжек для электрического или водяного пола, рекомендуется в их состав включать количество добавок соответствующее информации, указанной на упаковке.

Некоторые производители поверхностно-активных добавок для цементно-песчаных стяжек, с целью опередить конкурентов, содержат в секрете их состав и рецептуру их приготовления.

Помимо неизвестных отдельных компонентов, в состав пластификаторов входят следующие ингредиенты:

• Серная концентрированная кислота (сильный окислительный элемент);
• Отходы фенольного производства (фенольные смола, вода);
• Концентрированный раствор едкого натрия;
• Пеногаситель, формалин и вода;
• Пластиковые армирующие волокна (присутствуют в некоторых ПАВ).

Жидкообразные пластификаторы добавляют в сухую смесь: с расчетом 1-1,5 л на 100 кг; перед использованием вещество тщательно взбалтывают, вливают одновременно с водой, по ходу замешивания.

Порошкообразные – берут с расчетом 1:2 (ПАВ/вода); тщательно перемешивают, дают постоять пару часов (дальнейшая процедура замешивания та же, что и с жидким).

Особенности половой стяжки различной толщины

Толщина стяжки для водяного теплого пола – эта важнейшая составляющая в организации обогрева помещения. Существует 2 типа применяемых покровов, характеризуемых толщиной: толстая и тонкая стяжка. Каждый из перечисленных видов имеет свои определенные преимущества и рекомендации для применения (в зависимости от конкретных условий). О том, как делать стяжку над теплым полом, смотрите в этом видео:

https://youtube.com/watch?v=fY3jneItmIs

Тонкая стяжка теплого водяного пола

Не менее 4 см должен быть слой бетона над трубой

Для определения минимальной толщины теплого пола существуют определенные требования, которые закреплены в специальных документах (СНиП).

Стоит сказать, что многие из прописанных размеров в официальных документах неоднозначны.

Так, например, в СНиПе указывается, что минимальная толщина стяжки для теплого покрова может быть не менее 20 мм, но это касается покрова, изготовленного на цементно-металлической основе.

Рассчитывая высоту пола, не забудьте прибавить толщину укладываемого покрытия

Какая толщина стяжки должна быть при применении других смесей, об этом не говорится. Но указывается, что минимальный слой натрубного покрова не должен опускаться ниже 4 см.

Это значит, что вместе с трубой (среднее сечение 20-25 мм) толщина раствора может достигать 60-65 мм. Чаще всего именно такой и получается стяжка (СНиП рекомендует 6-7 см).

Многие люди задумываются, как выделить толщину стяжки, если сверху заливается выравнивающая смесь или укладывается плиточное покрытие. Организовывая цементную смесь под плитку, выполнять следует один установленный постулат, раствор должен превышать уровень труб на 1-1,5 см. Подробности смотрите в этом видео:

Так как плитка укладывается на клеевую основу толщиной 8-20 мм, суммарная высота настила над трубой будет достигать 6 см (учитывая толщину плитки). По такому же принципу создается покров с выравнивающей смесью, на которую в дальнейшем укладывается ламинат или деревянный пол.

Толстая половая стяжка

Увеличение количества раствора не только приведет к удорожанию работ, но и к увеличению нагрузки на основание

О максимально допустимых значениях толщины стяжки теплого пола не сказано в СНиП, но безосновательное ее увеличение может привести к определенным последствиям:

• увеличение расхода материала приводит к удорожанию конструкции;
• чтобы нагревать толстый слой покрытия, необходим больший промежуток времени и увеличенные энергозатраты;
• уменьшение пространства в отапливаемом помещении;
• может привести к демонтажу дверного проема (не открывается дверь).

Но, тем не менее, довольно часто прибегают к мероприятиям, организовывая толстый напольный настил, связанным с выравниванием пола и сопоставлением с нулевой точкой.

Процесс выравнивания поверхности организовывается на черновом перекрытии, но если этого по каким-либо причинам не сделали, можно выполнять за счет натрубного слоя раствора.

Общая толщина настила может достигать 15 см.

Отталкиваясь от написанного, стоит сказать, что каждый хозяин, выбирая толщину стяжки для теплого водяного пола, будет опираться на свои соображения.

Но отказываться от приведенных выше рекомендаций не стоит, они могут быть полезными для любого строителя, который задумал установить в помещении теплый водяной пол.

Особенности монтажа стержневого инфракрасного пола

Данный тип теплого пола состоит из стержней, которые между собой соединены гибкими проводами. Когда по стержням пропускают ток, они выделяют тепло. Этот тип обогрева может саморегулировать температуру, поэтому его можно использовать без терморегулятора.

Последовательность монтажа стержневого инфракрасного пола:

• создание схемы укладки;
• подготовка основания;
• укладка теплоизоляции;
• подготовка места для датчика;
• раскладывание полос и соединение кабеля согласно с составленной схемы;
• фиксация полос к основанию при помощи монтажного скотча;
• установка терморегулятора;
• подключение датчика и кабеля к терморегулятору;
• подключение терморегулятора к сети;
• испытание системы;
• заливка стяжки;
• укладка плитки.

Для такого пола также лучшим финишным покрытием является керамическая плитка, он укладывается в стяжку, толщина которой должна быть больше 2-3 сантиметров.

Используемые источники:

• https://stroy-okey.ru/remont/floor/elektricheskij-teplyj-pol-pod-plitku-ukladka-i-montazh-svoimi-rukami/
• https://eurosantehnik.ru/tolshhina-vodyanogo-teplogo-pola-podrobnyj-razbor-vysoty-kazhdogo-elementa.html
• https://delaypol.com/teplyj-pol/teplyj-pol-tolshhina-styazhki.html
• https://nastilaem.com/elektricheskij-teplyj-pol-pod-plitku.html
• https://mr-build.ru/newteplo/tolsina-stazki-dla-vodanogo-teplogo-pola.html
