Как выбрать воздуховоды из оцинкованной стали: размеры, диаметры, ГОСТы и правила монтажа

Доброго времени суток!

Ни одно жилое, офисное, торговое, производственное или складское помещение сегодня не обходится без системы вентиляции. И воздуховоды из оцинкованной стали заслуженно занимаю лидирующие позиции среди различных вентканалов. О том, чем обусловлена эта популярность и как не растеряться в многообразии представленного ассортимента, мы расскажем в очередном материале.

Преимущества и недостатки оцинковки

Оцинкованные воздуховоды — наиболее распространённый вид вентиляционных труб. Что легко объясняется характеристиками металла.

Преимущества оцинковки:

• Малый вес, благодаря которому устанавливаемые конструкции создают незначительные нагрузки на строения. Кроме того лёгкость материала облегчает процесс доставки к месту монтажа и проведение инженерных работ.
• Гибкость материала даёт возможность придавать элементам воздуховода любую форму, что не только расширяет их модельный ряд, но и позволяет улучшать аэродинамические характеристики магистрали.
• Прочность и устойчивость к воздействию открытого огня и агрессивных сред. Это значительно расширяет сферу использования и увеличивает продолжительность эксплуатации вентиляционных труб из тонколистовой оцинкованной стали от 10 лет и более.
• Невысокая стоимость в сравнении с другими металлическими аналогами.

Вентканалы из оцинковки просты в обслуживании. Они не требуют предварительного грунтования, так как металл не подвержен активному коррозийному процессу. Эстетическая привлекательность позволяет их не красить.

К недостаткам оцинкованной стали стоит отнести:

• Повышенный уровень шума, характерный для любой металлической конструкции. Однако данную проблему позволяет решить либо продуманная схема разводки, минимизирующая число изгибов и переходов, либо звукоизоляция.
• Склонность к образованию и скоплению конденсата. Как решение — утепление трубопровода.
• Подверженность к деформации в результате мощного механического воздействия, вызванного сильным ударом, смещением или падением конструкции. При обычных условиях эксплуатации подобных сложностей не возникает.

Сочетание качества, стоимости материала и разнообразие технологий, позволяющих минимизировать недостатки, делает оцинкованные трубопроводы самыми востребованными типами воздуховодов, используемых в обустройстве вентиляционных магистралей.

Виды воздуховодов из оцинковки

Разнообразие оцинкованных воздуховодов обусловлено рядом технических характеристик, которыми наделяются изделия в процессе производства. Так выделяют следующие виды изделий:

1. По форме поперечного сечения: прямоугольные или круглые.
2. По типу шва: сварные и фальцевые.
3. По направлению шва: спирально-навивные и прямошовные.

Прямоугольные и круглые

Стальной воздуховод круглый	Стальной воздуховод прямоугольный
Аэродинамика	Равномерное распределение воздуха и, как следствие, улучшенная аэродинамика.	Высокое аэродинамическое сопротивление
Скорость перемещения воздушной массы	Высокая.	Низкая. При больших размерах контура требуется принудительная циркуляция воздуха.
Коэффициент шума	Хорошие шумопоглащающие свойства из-за отсутствия эффекта турбулентности.	Требуется качественная звукоизоляция.
Требования к уходу	Высокая скорость движения воздуха предотвращает оседание частиц грязи и пыли в трубопроводе.	Требует проведения периодической очистки трубопровода.
Расчётные данные	Форма сечения затрудняет проведение расчёта данных по площади конструкции.	Прямоугольная конфигурация облегчает проведение расчётов.
Монтаж	Изделия легче и не требуют усиленных креплений. Экономия времени и низкие трудозатраты.	Тяжесть конструкции требует обустройства надёжных фиксаторов.
Стоимость	Дешевле в среднем на 30%. Минимальные затраты на перевозку, хранение, монтаж и теплоизоляцию.	В виду высокой эстетичности отпадают затраты на маскировку и декорирование магистрали.

Преимущество прямоугольных воздухопроводов заключается в конфигурации и разнообразии модельного ряда, что позволяет адаптировать вентиляционный контур под особенности любого помещения без ущерба для расчётной площади сечения, играя с шириной и высотой трубы.

Прямошовные и спирально-навивные

Прямошовные изготавливаются путём загиба листа оцинкованной стали в круглую или прямоугольную трубу. Такая технология удешевляет продукцию, но она же ограничивает её длину, что увеличивает количество соединительных элементов трубопровода.

Спирально-навивные (спирально-замковые или спирально-сварные) воздуховоды скручиваются из тонкой металлической ленты. При этом шов идёт по спирали и играет роль ребра жёсткости, что увеличивает прочность трубы, а при использовании метода сварки обеспечивает её герметичность.

Спирально-навивные воздуховоды характеризуются:

• меньшим весом;
• повышенной герметичностью;
• небольшим количеством стыковых элементов;
• увеличенной скоростью движения воздушной массы, т.к. спиральная форма создаёт дополнительное вращение в замкнутом контуре;
• пониженным уровнем шума.

Однако ребристость поверхности провоцируют скопление пыли внутри трубопровода.

Герметичность и плотность

Герметичность и давление — показатели, определяющие в итоге эффективность и стоимость вентиляционного контура. Негерметичная магистраль снижает качество воздухообмена и влечёт за собой необоснованное завышение мощности насосного оборудования, увеличение расходов на энергоносители, а также приводит к скапливанию конденсата внутри труб.

Выделяют 3 класса герметичности воздуховодов:

1. A (низкий). Воздухопроницаемость от 1,35 до 0,45 л/сек/м².
2. B (средний). Воздухопроницаемость от 0,45 до 0,15 л/сек/м².
3. C (высокий). Воздухопроницаемость менее 0,15 л/сек/м².

По коэффициенту внутреннего давления (плотности) различают:

• Н-модели (нормальное давление). Предназначены для систем вентиляций и дымоотведения объектов, относящихся к категории пожароопасности класса «В» и «Г». Не требуют сильной герметизации, т.к. допускают определённый процент утечки. В качестве герметика обычно используются резиновые уплотнители.
• П-модели (плотные). Устанавливаются на объектах, оборудованных мощным насосным оборудованием и относящихся к категории пожаро- и взрывоопасных. Характеризуются 100%-ной герметичностью шовных соединений и наличием герметичного замка в местах стыка элементов между собой.

Что лучше и где применяют?

Защитный слой цинка противостоит разрушительному влиянию открытого воздуха, влаги и ультрафиолета. Поэтому вентканалы из оцинковки активно используются как внутри помещений, так и на улице для обустройства систем:

1. естественной и принудительной вентиляции,
2. кондиционирования;
3. аспирации (отведения мелких частиц, содержащихся в воздухе);
4. дымоудаления (отведения продуктов горения);
5. отвода отработанных газов;
6. транспортировки газовых смесей, очистителей и увлажнителей воздуха.

Даже организация обычной вытяжки на кухне чаще всего выполняется посредством стальных воздуховодов.

При принятии решения о применении того или иного вида воздуховодов следует руководствоваться особенностями эксплуатации будущей конструкции:

• Прямоугольные воздуховоды используются с целью экономии пространства небольших преимущественно жилых или служебных помещений (частных домов, квартир или офисов).
• Для аспирации и транспортировки вредных газов подходят трубы круглого сечения со сварным типом шва, обеспечивающие максимальную скорость движения воздуха и полную герметичность корпуса.
• В промышленности предпочтение отдаётся круглым формам, характеризуемым и наибольшей эффективностью и минимальной стоимостью.

Элементы системы вентиляции

Вентиляционная магистраль — это всегда сложная конструкция, состоящая из многочисленных элементов, позволяющих:

1. менять направление контура в зависимости от конфигурации помещений;
2. обходить выступы;
3. соединять несколько контуров в единую сеть.

Отводы и короба

Основные элементы воздуховода, задающие его направление — короба и отводы. Первые прокладывают путь по прямой линии, вторые изменяют геометрию контура под углом в 15⁰, 30⁰, 45⁰, 60⁰ или 90⁰.

Другие фасонные элементы

Вентиляция представляет собой сложную и разветвлённую сеть каналов, смонтировать которую без соответствующих элементов проблематично. Такие комплектующие принято называть фасонными изделиями.

К их числу относятся:

• Переходники, соединяющие между собой контуры различных диаметров — конфузоры и диффузоры. Первые сужают магистраль, вторые расширяют.
• Тройники и воротниковые врезки, обеспечивающие примыкание друг к другу двух магистралей.
• Крестовины, служащие для пересечения двух перпендикулярных воздушных потоков.
• S-образные переходники (утки), соединяющие два контура, не совпадающие по оси и/или сечению.
• Круглые ниппели и муфты, соединяющие между собой два круглых короба. Первые вставляются вовнутрь, вторые одеваются поверх труб.
• Заглушки, устанавливаемые на торцах контура.
• Зонт крышный, предотвращающий попадание атмосферных осадков в вентиляционную шахту.
• Приточные и вытяжные решётки и другие фасонные части.

Размеры

ГОСТ

1. ГОСТ 14918-80 — воздуховоды, произведённые из листа стали толщиной от 0,5 до 1 мм методом катания и предназначенные для транспортировки воздуха влажностью не более 60% и температурой менее 80⁰C.
2. ГОСТ 5632-72 — воздуховоды, характеризуемые высокой степенью герметичности, устойчивости к коррозии и высоким температурам (около 500⁰C) и предназначенные для перемещения горячего воздуха и химических газов.

Таблица размеров весов и диаметров

Производство оцинкованных воздуховодов

Оцинкованные воздуховоды изготавливаются на специальном металлообрабатывающем оборудовании из тонколистовой холоднокатаной стали в соответствии с установленными государством стандартами (СНИП 41-01-2003 и ТУ 4863-001-75263987-2006). Раскрой металла происходит в автоматическом режиме согласно заданным программой параметрам.

• Детали круглого сечения проходят обработку вальцами, которые задают заготовке необходимый диаметр с последующим закатыванием продольного края на фальцепрокатном станке.
• Спирально-навивные изготавливаются по другой технологии: сталь шириной в 137 мм закручивается по спирали швом вовнутрь.

Использование высококачественной оцинковки не допускает отслоения оцинкованного покрытия от металла в местах сгиба изделия.

Технологические стандарты предписываю для каждого типа сечения использовать металл определённой толщины листа:

Диаметр воздуховода, мм	Толщина стали, мм
80 — 315	0,5
355 — 800	0,7
900 — 1250	0,9
1400 — 1900	1,2

Средняя стоимость и где купить

Стоимость воздуховодов из оцинкованной стали зависит от размера его поперечного сечения и толщины металла. Цена при этом рассчитывается за 1 м². В среднем на рынке стоимость 1 м² изделия составляет порядка 320 рублей. Монтажные же работы обойдутся в среднем в 700 руб. за тот же квадратный метр.

Несмотря на широкую представленность воздуховодов в интернет-магазинах, покупать их стоит всё же непосредственно у производителя, способного сопроводить каждое изделие сертификатом качества.

Как подобрать?

Работа системы воздухоотведения (СВО) зависит от того насколько правильно рассчитана площадь её сечения.

S=P/v, где

S — Площадь сечения.

P — Производительность СВО.

v — Скорость движения воздушной массы (для жилых помещений применяется показатель в 3-4 м/с).

Определение производительности вентиляции предполагает определение количества воздуха, необходимого для комфортного пребывания в помещении. Рассчитывается она 2 способами:

• По объёму необходимого воздуха:

P=A × n, где

P — Производительность СВО.

A — Количество людей, находящихся в помещении в течение часа.

n — Норма расхода воздуха по СНИП 41-01-2003 и МГСЧ 3.01.01.

• По кратности проветривания (вентилирования):

P=V × k, где

P — Производительность СВО.

V — Объём комнаты (при равных данных, всего помещения)

k — Кратность проветривания, установленная нормативами СНИП 41-01-2003.

Форму и диаметр

От выбранной конфигурации и размера сечения воздуховода зависит качество воздухообмена, энергоэкономичность и дизайн помещения. Поэтому к выбору воздухоносных каналов следует подходить обстоятельно:

1. Чем меньше диаметр воздуховода, тем выше скорость движения воздушной массы. Важно руководствоваться принципом «золотой середины», т.к. чем выше скорость, тем выше уровень шума.
2. Воздуховоды круглого сечения обеспечивают более скоростное движение воздуха, проще монтируются и стоят дешевле.
3. Прямоугольные прочнее и гармонично вписываются в дизайн любого помещения.

Конструкцию и жёсткость

В зависимости от специфики применения конструкции бывают:

• жёсткими, полужёсткими или гибкими;
• стандартными или теплоизолированными;
• огнезащитными.

Чем плотнее швы, тем прочнее соединение и длиннее период эксплуатации.

Материал

Оцинкованные вентканалы изготавливаются стандартного вида и утеплённые.

1. В конструкции утеплённых моделей предусмотрен специальный изолирующий слой из минерального волокна, полиуретана, пеноэластомера, войлока или других материалов. Они поддерживают оптимальную температуру воздуха внутри контура, предотвращая образование и замерзание конденсата на стенках. Кроме того снижают уровень шума.
2. Цинковое покрытие может быть односторонним или двусторонним. Вследствие образования внутри контура конденсата, двустороннее оцинкование практичнее, т.к. оберегает контур от внутрикоррозийного процесса.

Не так давно на рынке появились алюмоцинкованные воздуховоды, покрытие которых на 95% состоит из цинка и на 5% — из алюминия. Они характеризуются большей пластичностью и улучшенными антикоррозийными качествами.

Крепление

Способы фиксации воздуховодов зависят от конфигурации:

• при круглом сечении применяются муфтовое, бандажное и ниппельное соединение элементов;
• прямоугольные воздуховоды скрепляются посредством защёлок и монтажных уголков.

Иногда применяется сварка.

Правила монтажа вентиляции из оцинковки

Прокладка вентканалов из тонколистовой оцинкованной стали проходит поэтапно.

1. Звенья собираются в блоки. Герметизируются.
2. На монтажной плоскости устанавливаются крепления.
3. Подготовленные блоки поднимаются и фиксируются в заданном положении с помощью оцинкованной перфоленты.
4. Блоки соединяются в единую сеть.
5. При необходимости проводятся работы по теплоизоляции и декорированию магистрали.

Толщина перфоленты подбирается в зависимости от тяжести элементов (от 0,55 до 0,7 мм).

Видео

Как это делается на практике, можете посмотреть в представленном видео.

Подписывайтесь, делитесь впечатлениями с друзьями. До новых встреч!

На сегодняшний день оцинкованные трубы для вентиляции применяются для монтажа различных систем подачи и удаления воздуха из помещений. Эти трубы могут быть использованы как в жилых помещениях, так и в зданиях производственного назначения. Для их изготовления используется только качественная сталь с оцинковкой. Вентиляция такого типа всегда жесткая. Она подходит также для кровли, проветривания чердаков, цокольных этажей.

Преимущества и недостатки применения оцинкованных труб при обустройстве вентиляции

Изготавливается вентиляция такого типа из листов стали толщиной 0,5-1 мм. Так как металл подвержен влиянию ржавчины и коррозии, на него наносится слой цинка. Его толщина зависит от условий, в которых будет применяться изделие, а также от параметров окружающей среды. Жесткие оцинкованные трубы имеют массу достоинств:

• они просты в сборке,
• имеют небольшой вес,
• надежны и долговечны в эксплуатации,
• легко изменяют конфигурацию,
• способны нести горячие пары,
• устойчивы к воздействию кислот и смол, к возгоранию,
• герметичны,
• есть возможность установить дополнительные элементы (заслонки и т.п.).

Имеются у таких систем и недостатки:

• при наличии углов или выступов нельзя сделать плавный переход,
• максимальная толщина стенок – 0,8 мм,
• стоимость стальных труб выше, чем, например, пластиковых.

Классификация оцинкованных труб: П – плотные (их применяют в помещениях с повышенной пожарной и взрывной опасностью, с давлением 1,4 кПа, они полностью герметичны), Н – нормальные (используют в любых других помещениях).

Следующий параметр, по которому можно охарактеризовать трубу, это форма сечения. Она может быть круглой или прямоугольной.

• Круглые трубы более просты в установке, дешевле, и воздух по ним быстрее циркулирует.
• Вентиляция квадратного сечения прочнее, но более трудна в монтаже, также она уступает круглому по скорости циркуляции воздуха.

Виды и размеры: характеристики различных видов оцинкованных труб

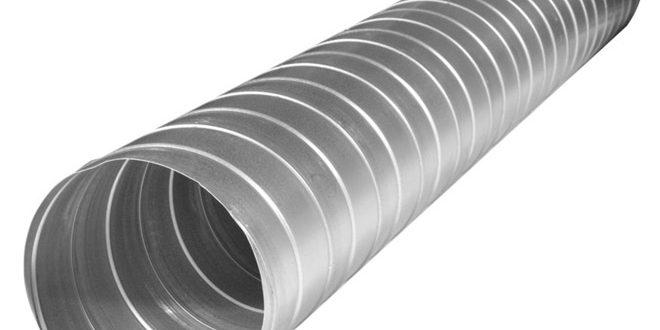

Спиральнонавивные

Для того чтобы получить спиральнонавивную трубу, оцинкованную полосу стали шириной 137 мм закручивают на станке спиралью, а края закрепляют замковым соединением. Такие трубы очень прочны (класс П), для дополнительной герметизации швы обрабатываются силиконом. Отрезки труб крепятся между собой различными соединениями: ниппелями или фланцами.

Положительные характеристики спиральнонавивных оцинкованных труб:

1. Легковесность и простота сборки конструкции.
2. Прочность и надежность в эксплуатации.
3. Экономичность за счет уменьшения фасонных частей.
4. Тихая работа системы вентиляции.

При различном диаметре труб используется сталь различной толщины.

• Для труб сечением 150-355 мм – берется сталь 0,55 мм.
• Для труб сечением 400-800 мм – берется сталь 0,7 мм.
• Для труб сечением 900-1250 мм – берется сталь 1 мм.

В продаже обычно бывают отрезки труб по 3м и 6м, но, по желанию заказчика, трубы могут быть и другой длины. Также возможно укрепить трубы дополнительными ребрами жесткости. Цена продукции – за 1 погонный метр от 114 руб. до 5000 руб. Стоимость зависит от толщины стали, цинкового покрытия, жесткости и других параметров.

Прямошовные круглые

Прямошовные круглые трубы при монтаже соединяются ниппелями, обрабатываются специальным герметиком, фиксация осуществляется с помощью заклепок или саморезов. Изготовление труб делается на специальном оборудовании, либо вручную, когда необходимо сделать трубу нестандартных размеров. Если сравнивать их с прямоугольными воздуховодами, они имеют меньший вес и более высокую пропускную способность. Поэтому они считаются более экономичными.

Характеристики прямошовных труб:

• обладают наибольшей быстротой прохождения воздуха,
• тихое движение воздуха внутри трубы,
• простота монтажа по сравнению с прямоугольными,
• доступная цена.

Для прямошовных труб используется такая же сталь (по толщине и по качеству), как и для спираленавивных. Примерная стоимость таких труб – от 210 руб. до 2900 руб. за 1 погонный метр.

Прямоугольные вентиляционные трубы также производятся из стали толщиной 0,55-1 мм. Толщина листа стали будет зависеть от диаметра сечения трубы. Прямоугольные воздуховоды часто используются в производственных помещениях. В зависимости от области применения, такие трубы могут быть довольно больших размеров.

Изготовление прямоугольных труб состоит из нескольких шагов:

1. Лист стали сгибается, чтобы образовать на нем ребра жесткости.
2. Труба получается с открытым продольным замком. Чтобы его закрыть, используют специальный аппарат, где замок зажимается, создается фальц, он закрывается и прокатывается.
3. На край трубы устанавливается шино-реечный фланец и надевается уголок. Фланец может быть стальным либо вообще отсутствовать. Край соединения обрабатывается силиконом для герметичности.

Хотя прямоугольные воздуховоды подойдут для любого помещения, они сложнее в монтаже, чем круглые, их способность проводить воздух меньше, чем у круглых труб. Вентиляцию такого типа нужно чаще прочищать и проверять внутреннее покрытие.

По классу герметичности прямоугольные трубы могут быть класса П (в них соединительный шов дополнительно обработан герметиком) и класса Н (здесь допускается небольшой подсос воздуха). Соединение герметично, если шов плотно завальцован.

Трубы прямоугольного сечения очень надежны в эксплуатации, имеют длительный срок службы, хорошо противостоят коррозии. Типовая длина отрезков прямоугольных труб – 1,25 м. При желании можно изготовить отрезки длиной от 1 м. до 2,5 м. Стоимость 1,25 метра составляет от 420 руб. до 2500 рублей.

Фасонные оцинкованные трубы

Система вентиляции не может быть только прямой, она имеет различные повороты, разветвления, переходы. Для соединения труб в таких случаях используются фасонные части. Они могут быть различной формы. Для воздуховодов определенного сечения (круглого или квадратного) используются соединения такой же формы.

В перечень фасонных изделий входят:

• тройники,
• крестовины,
• переходники,
• шины,
• врезки,
• уголки,
• отводящие элементы.

Один из признаков правильной сборки всей системы вентиляции – совпадение количества отрезков труб с количеством фасонных элементов. Но иногда, при монтаже разветвленных систем, фасонных изделий может быть использовано большее количество.

Для сборки потребуется следующий набор элементов:

• отводы с углов в 45 и в 90 градусов,
• тройник,
• набор ниппелей,
• переходник между воздуховодом и вытяжкой,
• промежуточный переходник (если соединяются трубы разного сечения).

Желательно приобретать фасонные элементы там же, где и трубы, чтобы они совпадали по качеству. Необходимые документы на товар и гарантия на него обязательно должны быть у поставщика. Примерная стоимость таких изделий варьируется от 80 руб. до 2200 руб.

Какое сечение лучше?

Все зависит от того, в каком помещении и как будут использоваться трубы. Если сравнивать круглые и квадратные трубы, то квадратные практичнее. Они прочнее и могут перемещать больше воздуха. В промышленности лучше всего ставить прямоугольные воздуховоды, так как они очень большого размера. Их нужно будет чистить, а в квадратном человеку будет легче это сделать. Круглые вентиляционные трубы создают меньше шума, в них более высокая скорость прохождения воздуха. Если по трубе будет проходить воздух с какими-то примесями, то лучше использовать именно круглое сечение, тогда мусор не будет забиваться в углах и стыках. Круглые трубы проще в монтаже и немного дешевле.

Прокладка и соединение оцинкованных вентиляционных труб

1. План того, как будет крепиться воздуховод, где будут располагаться повороты, разветвления, сгибы, делается до монтажа.
2. По схеме осуществляется сборка. Крепления вентиляционных труб делаются с таким расчетом, чтобы они не провисали под собственным весом. Оптимальное расстояние между креплениями – 3 метра.
3. Крепят трубы к стенам, к потолку, либо к специальным опорам.
4. Квадратные трубы закрепляют с помощью профиля и шпильки, круглые – шпилькой и хомутом.
5. Если диаметр труб очень большой, их укладывают в профили в форме буквы Z или L. Чтобы трубы не вибрировали, дополнительно укладывают резиновые прокладки.
6. Наружная вентиляция должна быть хорошо закреплена и утеплена. Иначе, в случае повреждения слоя цинка, неизбежно ржавение и приход вентиляции в негодность.

Требования СНиП

Все системы вентиляции монтируются и устанавливаются в строгом соответствии с нормами СНиП.

Если вентиляция делается вместе со зданием, то трубы укладываются в штробы. По положениям СНиП, вентиляционные трубы не должны проходить рядом с каналами горючих веществ, газа. Расстояние между ними должно быть не менее 10 см.

Все воздуховоды должны хорошо поддерживаться, иметь опоры, исключающие прогибы. Трубы не должны иметь отверстий, кроме тех, которые предусмотрены схемой.

Расположение и соединение воздуховодных каналов

Из всех работ по установке вентиляции самым сложным является монтаж воздуховодов. Задачи вентиляции:

• обеспечивать чистоту воздуха,
• удалять из помещения загрязненный воздух,
• поддерживать необходимую влажность.

Если вам нужна вытяжная вентиляция, то делается один воздуховод. Если приточно-вытяжная, то два: по одному чистый воздух поступает в помещение, по другому – удаляется воздух с примесями.

Общие требования установки:

1. Отсутствие провисаний.
2. Заземление.
3. В таких местах, как цокольные этажи, подвалы, изделия из бетона, места контакта с грунтом, устанавливаются только жесткие вентиляции.
4. Через стены воздуховод проходит только в специальных переходниках.
5. При монтаже следует учесть то, что при работе вентиляции выходящий воздух закручивается спиралью.
6. При повреждении замена труб обязательна.

При монтаже лучше всего делать как можно меньше соединений. Если же они все-таки нужны, их делают фланцевым или бандажным креплением.

Стоимость

Стоимость прямоугольных воздуховодов, за 1 кв.м.

Толщина стали	0,55мм	0,7мм	0,9мм
Прямой участок, длина 1250 мм	430 р	480 р	650 р
Спиралка, длина 3000 мм	345 р	450 р	600 р
Фасонные изделия	720 р	720 р	1150 р

Стоимость круглых спиральнонавивных воздуховодов, за 3 м.п.

Ф(мм)L=3000мм	0,55мм	0,7 мм	0,9 мм	Sкв.м за 1м.п.
315	1024 р	1335 р	1780 р	0,99
355	1154 р	1505 р	2006 р	1,12
400	1299 р	1696 р	2261 р	1,26
450	1462 р	1907 р	2543 р	1,41

Стоимость воздуховодов круглых прямошовных

Ф(мм)L=1250 мм	0,55 мм	0,7 мм	Sкв.м.за1,25 м.п.
100	169 р	188 р	0,39
125	211 р	236 р	0,49
140	236 р	264 р	0,55
160	270 р	301 р	0,63

В основном изготовление происходит на заказ, и цена обсуждается индивидуально, зависит от длины, сечения, вида труб и других параметров.

Где купить оцинкованные трубы для вентиляции

В Москве

1. Организация «Профильсталь», Московская область, Ступинский район, с.Ситне-Щелканово, территория Жилевской металлобазы. Тел. 7(495)151-96-61, официальный сайт msk@profil-stal.ru
2. Компания «Юнистальпром», г.Москва, 8(495)665-15-08, сайт help@u-stal.ru
3. Комплексная поставка металлопроката от ТСБ, г.Москва, 3-ий Нижнелихоборский проезд, д.1а, 7(495)234-42-01, сайт tsb-msk@mail.ru

В Санкт-Петербурге

1. Компания «Металлургия СПБ», г.Санкт-Петербург, ул.Афонская, д.2, офис 526. Тел. 8(812)309-93-38, сайт info@metspb.ru
2. Компания «МеталлТрансСтрой», г.Санкт-Петербург, ул.Краснопутиловская, д.67, офис 248. Тел.8(812)6-777-332, сайт info@metalltrans.com
3. Склад металлопроката «Альфаметалл», г.Санкт-Петербург, Глухоозерское шоссе, д.4, офис 16. Тел.7(812)641-41-14, сайт 6330069@list.ru

Таким образом, оцинкованные трубы составляют основу вентиляции любого помещения. Какого вида, сечения и диаметра трубы выбрать – дело потребителя. Выбор на современном рынке очень широк.

Фев 22, 2018

Вентиляционные системы из оцинкованных металлических труб едва ли не самый распространенный вариант промышленной и бытовой вентиляции. Металлические коммуникации соответствуют требованиям государственного стандарта, имеют большой срок службы, безопасны и относительно дешевы.

Оцинкованная вентиляция проектируется в новых домах и монтируется в старых зданиях при реконструкции или капитальном ремонте. Существует несколько видов оцинкованных труб для монтажа воздуховодов – каждый из них имеет свои особенности.

Когда используют оцинкованные воздуховоды

Стальные трубы с оцинкованным покрытием частично защищены от действия внешней среды и ржавеют намного медленнее, чем черный металл.

Однако для использования оцинкованных воздуховодных труб в системе вентиляции есть четкие ограничения:

• температура транспортируемых газов не выше 80 градусов;
• влажность не выше 60%;
• отсутствие в вытяжке агрессивных веществ, например, кислотных оксидов.

На химических производствах, в жарких цехах для монтажа вентиляции используют более стойкие к химическому разрушению материалы – пластик или нержавеющую сталь.

Для зданий, эксплуатирующихся в обычных условиях, оцинкованная вентиляция является оптимальным выбором:

• ее просто установить в готовое здание;
• материал позволяет смонтировать любую конфигурацию и размер;
• трубы экологически безопасны и служат минимум 10 лет без ремонта.

Малый вес и доступная цена ставят оцинкованную вентиляцию вне конкуренции для частного строительства. Пожаробезопасность и возможность эксплуатации воздуховодов под давлением позволяет устанавливать оцинкованные системы в помещениях для бизнеса, в детских и лечебных учреждениях, на производстве.

Классификация оцинкованных воздуховодов

Оцинкованные воздуховоды делят на группы по двум критериям – степени герметичности и конфигурации сечения.

По степени герметичности оцинкованная вентиляция бывает:

• Плотной – подсос воздуха извне исключен полностью. Система эксплуатируется с повышенными требованиями к пожарной и взрывобезопасности. Герметичность полная, внутреннее давление от 0 до 1,4 кПа.
• Нормальной – допускается (но нежелателен) незначительный подсос воздуха. Вентиляция эксплуатируется без внутреннего давления, условия обычные.

Рекомендуем ознакомиться:  Вентиляция коровника

Все стыки плотных систем из оцинкованной стали, включая трубные швы, обрабатывают герметиком с наружной стороны. По требованию заказчика дополнительная защита швов проводится и с внутренней стороны воздуховодов.

По конфигурации сечения различают:

• круглые трубы;
• квадратные или прямоугольные.

Все оцинкованные вентиляционные трубы производят из листовой стали с готовым покрытием. Толщина листов зависит от диаметра будущего изделия, варьируется от 0,55 мм до 1 мм.

По способу изготовления круглые трубы делят на:

• Прямошовные – производят из листа длиной от 1,25 м до 2,5 м. Ширина – в зависимости от желаемого диаметра. Лист закручивают на вальцах и соединяют края с последующей прокаткой на фальцепрокатном станке.
• Спирально-навивные. Технология изготовления состоит из скручивания в спираль стальных полос. Стандартная ширина полосы 135 мм. Стандартная длина 3, 6 м. На заказ производят трубы до 12 м готового изделия.
• Прямоугольные. Заготовки кроят шириной, равной периметру сечения будущего изделия (min 10х10 см). Края соединяют в замок с последующей прокаткой. Стандартная продукция относится к нормальному классу плотности. Трубы с повышенной герметичностью для плотных воздуховодов изготавливают на заказ.

Каждая труба имеет свои достоинства и недостатки. Выбор вида изделия происходит на этапе составления проектной документации.

Какую трубу выбрать

Круглые трубы (в сравнении с прямоугольными) имеют улучшенные аэродинамические свойства. Это значит, что при прочих равных, воздух по ним движется с большей скоростью, следовательно, КПД вентиляции будет больше. При работе производят мало шума. Класс плотности нормальный (Н).

Обратите внимание! Круглые прямошовные трубы для оцинкованной вентиляции незаменимы в индивидуальном малоэтажном строительстве. У них лучшее соотношение цены и эксплуатационных характеристик для этого сегмента.

Спиральнонавивные изделия более жесткие в сравнении с прямошовными трубами. Класс плотности (П) – это трубы повышенной герметичности. Их используют при монтаже систем вентиляции в помещениях повышенной опасности. Несомненным преимуществом этих воздуховодов считают значительную длину цельного сегмента – это избавляет от необходимости монтажа части стыков при значительной протяженности.

Рекомендуем ознакомиться:  Гофра для вентиляции: что это такое и как используется

Прямоугольные трубы в приоритете на промышленных предприятиях, в бизнес-зданиях. Они не имеют ограничений в размере, презентабельно выглядят, занимают немного места, имеют доступную цену. К недостаткам можно отнести повышенный уровень шума при работе, трудность монтажа и способность аккумулировать грязь в углах.

Фасонные элементы для монтажа оцинкованной вентиляционной системы

Для монтажа поворотов, отводов, соединений вентиляционной системы используют специальные детали – фасонные элементы. Эти детали должны соответствовать материалу, размеру и требованиям основных труб для оцинкованной вентиляции.

Обратите внимание! В идеале приобретать фасонные элементы и трубы следует от одного производителя. На товар должны быть сопроводительные документы, гарантия качества.

Для монтажа воздуховодов используют следующие фасонные элементы:

• уголки на 45 и 90 градусов;
• тройники для врезки или отвода, конфигурация может быть на 90 градусов или с острым углом отвода;
• переходные фасонные элементы для соединения участков с разными размерами;
• соединительные ниппели, муфты;
• крестовины.

Фасонные элементы нестандартной конфигурации могут быть изготовлены на заказ.

Требования к вентиляционной системе и особенности монтажа

Требования к системам вентиляции закрепляются документально в СНиПах, проектной документации к конкретной магистрали, в строительных инструкциях.

Их можно разделить на следующие направления:

• санитарно-гигиенические – работа системы должна обеспечивать здоровый микроклимат в помещении;
• безопасность – соблюдение норм пожарной безопасности, шумоизоляция;
• эксплуатационные – доступность проведения технического обслуживания, чистки, ремонта системы.

Воздуховоды, проходящие по неотапливаемым помещениям или проложенные вне здания, подлежат обязательному утеплению. Эта мера предотвратит намокание и разрушение внутренней части стальных труб.

Монтаж осуществляют по следующей схеме:

• собирают основные узлы вентиляции;
• штробят стены для скрытой прокладки;
• устанавливают крепления согласно проектной разметке;
• закрепляют узлы, поочередно соединяя их между собой;
• проводят теплоизоляцию необходимых участков;
• проводят испытательный запуск вентиляции.

Рекомендуем ознакомиться:  Вентиляция в ванной комнате и туалете

Воздуховоды монтируют к потолку или стенам на специальные шпильки. Все участки располагают вертикально или горизонтально, под наклоном вентиляцию не проводят. Вид крепежа и интервал крепления подбирают исходя из веса, размера и конфигурации вентиляционной системы. Для круглых труб в качестве держателя используют хомуты, для прямоугольных – профиль.

Обратите внимание! Каждый крепеж оцинкованной вентиляции должен быть снабжен резиновой или полимерной прокладкой. Это необходимо для предотвращения вибрации и шума.

Для того чтобы перегонять в системе вентиляции большое количество воздуха, требуются надежные, легкие и одновременно прочные воздуховоды различной конфигурации, сечения и формы. Чаще всего для вентоборудования и вентиляции используют оцинкованную вентиляционную трубу, как наиболее стойкую, недорогую и одновременно надежную в эксплуатации. В проектировании и сборке систем подачи воздуха используются несколько типов воздуховодов. Вентиляционные каналы изготавливаются из алюминия или композитных материалов, но наилучшие характеристики показывает вентиляция из оцинкованной стали.

Для наиболее распространенных типов систем кондиционирования и поддержания микроклимата применяются три основные разновидности воздуховодов:

• Спирально-навивная труба круглого сечения;
• Фасонные трубы прямоугольного, квадратного и круглого сечения с прямым швом;
• Переходники, тройники, разветвители. Вентиляционные изделия из оцинкованной стали применяются в каналах для стыковки разветвления и перехода с квадратного сечения на круглое, смены профиля, разделения потоков.

К сведению! Оцинкованные воздуховоды для вентиляции общего назначения изготавливаются из листовой стали, толщиной 0,5-1,2 мм. Толщина цинкового покрытия, в зависимости от назначения вентиляционной трубы, может колебаться от 0,1 до 0,2мм.

Форма и размеры вентиляционных труб из оцинкованной стали в типовых системах кондиционирования и вентиляции определяются требованиями ГОСТа № 14918-80. По техническим условиям эксплуатации температура воздуха в оцинкованных трубах для вентиляции не должна превышать 80 градусов, а влажность, соответственно, 60%. Кроме того, оцинкованная вентиляция требует минимального содержания в потоке воздуха конденсированной влаги и абразивных частиц. Цинк легко окисляется, а мягкое оцинкованное покрытие быстро истирается песчаной пылью.

Для промышленных и бытовых вентиляционных систем, предназначенных для отвода горячих газов с температурой до 500^оС, применяются воздуховоды, изготовленные из жаропрочных и коррозионностойких марок стали со специальным покрытием на основе алюминия и эмали. Требования на подобные изделия определены ГОСТом № 5632-72.

Разумеется, каналы для подачи воздуха можно построить из легированной стали. Если использовать жаростойкие вентиляционные трубы для вытяжки вместо оцинкованной стали, конструкция получится вдвое тяжелее и втрое дороже обычной.

Для холодных и сухих воздушных потоков используются воздушные коллекторы, каналы и вентиляционные изделия из оцинкованной стали с внутренней оцинкованной поверхностью. После нанесения цинка и формирования трубы трубчатые заготовки окрашиваются эмалями и красками. Недорогие и очень легкие воздушные коллекторы можно использовать в бытовых условиях для систем кондиционирования и подведения воздуха в жилые помещения.

При построении вентиляционной системы оцинкованные трубы соединяются между собой механическим способом, например, с помощью фланцев круглого или квадратного сечения или с помощью закладных элементов, так называемых сборочных муфт. Последние применяются для ремонта и увеличения герметичности стыков.

Каналы квадратного и прямоугольного сечения преимущественно соединяются между собой с помощью фланцев с фиксацией болтовым соединением и установкой уплотняющих прокладок. Благодаря этому герметичность стыков соответствует требованиям класса “Н”.

К сведению! Для воздуховодных каналов и нагнетающих устройств, собранных на основе каналов по СНиП 2-04-05-91, предусмотрено использование двух классов уплотнения.

Первый класс PM используется в вентиляционных системах для помещений, отнесенных к уровню пожароопасности А и Б категории. Изделия класса «П» рассчитаны на избыточное давление воздуха или охлажденных продуктов сгорания не более 1400 Па. Второй класс – «Н» применяется для ненормированных, проще говоря, бытовых условий эксплуатации воздуховодов.

Воздухопроводы круглого сечения чаще всего соединяются ниппелем. При завальцовке трубы с одной стороны оцинкованная сталь обкатывается роликом до меньшего диаметра, с другой стороны просто снимается лицевая фаска. В результате отдельные куски воздуховодов можно просто вставлять один в один. При этом не важно, какой длины сама линия подачи воздуха, из отдельных секций можно набрать вентиляционную систему, практически неограниченную по размерам и количеству элементов.

Несмотря на очевидную простоту соединения, подобный способ имеет два существенных недостатка, влияющих на условия эксплуатации:

• Недостаточная жесткость всей вентиляционной линии, в результате оцинкованное покрытие на ниппеле вытирается с образованием точечной коррозии;
• Невысокая герметичность стыков на трубах. Если по трубам перемещается холодный воздух, то на стыках вентиляционных труб возможно выпадение конденсата.

Фланцевое соединение вентиляционных труб лишено этих недостатков, но при этом оцинкованный воздуховод получается более тяжелым и громоздким.

Форма и сечение оцинкованных воздуховодов не имеют особого значения на характеристики и пропускную способность канала, значительно более важным является технология изготовления оцинкованной трубы.

Данный тип металлических каналов изготавливается путем навивки оцинкованной ленты шириной 137 мм на металлическую болванку. Образующийся шов завальцовывается двумя роликами в специальный замок, обеспечивающий вентиляционной трубе приемлемый уровень герметичности.

Кроме того, линия стыка выполняет функции ребра, усиливающего жесткость поверхности воздуховода. Из спиральновитых воздуховодов можно изготавливать протяжённые линии вентиляционных каналов с минимальным количеством опорных петель.

Считается, что цинковое покрытие вентиляционных труб обеспечивает не только защиту черного металла от окисления, но и является хорошим средством борьбы с микроорганизмами, появлением плесени и грибка. При движении воздуха по каналам из-за ударных поворотов, смены сечения и разделения на потоки нередко возникают вибрации и шумы. Наличие спирального ребра или шва позволяет снизить вибрации и частично погасить их.

Вентиляционные трубы с прямым швом изготавливаются методом прямой гибки листовой заготовки на металлической оправке. В результате оборачивания круглой болванки тонколистовым металлом получается труба круглого или прямоугольного сечения. С помощью роликового привода кромки листа загибаются в прямолинейный шов и опрессовываются.

На первый взгляд, никакой разницы, но технология производства каналов с прямым швом позволяет получить воздуховод для вентиляционной системы любого диаметра, максимальный размер круглой трубы составляет 1250 мм.

Специалисты считают, что данный способ обеспечивает минимальное повреждение оцинкованной поверхности, а значит, арматура и трубчатые детали вентиляции прослужат значительно дольше. Единственным недостатком прямошовной трубы является ограниченная длина оцинкованной трубы, которую можно получить обычным способом.

Кроме того, у квадратных каналов большого размера из-за низкой жесткости стенок нередко наблюдается побочный эффект. При появлении внутри вентиляционной системы колебаний воздуха стенки воздуховода начинают резонировать с неприятным гулом. Круглые вентиляционные трубы от подобных дефектов избавлены.

Наличия одних только оцинкованных труб явно недостаточно для изготовления вентиляционной системы, поэтому промышленностью выпускаются большое количество дополнительных фасонных элементов. К ним относятся:

• Тройники;
• Переходники;
• Соединительные муфты и ниппеля;
• Задвижки;
• Уголки;
• Врезки.

Все они используются в качестве соединительных элементов, когда поток воздуха необходимо повернуть, раздвоить на несколько каналов или соединить с воздуходувной установкой. Фасонные детали изготавливают из горячекатаной оцинкованной стали методом штамповки и развальцовки.

Вентиляционные трубы из оцинкованной стали при соблюдении технических условий эксплуатации способны прослужить 20-25 лет без ревизии и замены. В значительной степени долговечность вентиляционных труб зависит от качества покрытия. Современная технология позволяет наносить цинковое покрытие горячим способом, напылением или электролизом. Из всех перечисленных способов защиты наиболее стойким является горячий и электролизный метод нанесения оцинкованного покрытия на вентиляционную трубу. Напыление применяется для самых дешевых изделий.

Что еще почитать по теме?Сортамент двутавров таблицаТермостойкий герметик для металлаЗеленая кровляАвтор статьи:Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.Оцените статью:

Сегодня вентиляционные трубы из оцинкованной стали используются для создания систем подачи свежего воздуха в помещения. Вентиляцию из оцинкованных труб можно создавать как в жилых домах, так и в зданиях промышленного назначения. Производят изделия исключительно из высококачественной стали, а поверхность их покрывается слоем цинка.

1 Преимущества и недостатки</span></h2>

Одним из главных достоинств вентиляции с использованием оцинкованных труб является жесткость. Благодаря этому вентиляцию можно создавать не только в нижней части здания для проветривания цокольных этажей, но и на крыше.

Помимо жесткости, у оцинкованных воздуховодов для вентиляции имеется множество преимуществ перед другими разновидностями:

1. 1. Система вентиляции из оцинковки создается быстро, без каких-либо серьезных проблем.
2. 2. Изделия обладают малым весом. Поэтому с ними легко работать даже в том случае, когда изделия необходимо поднять на большую высоту, например, на несколько метров.
3. 3. Такие каналы отличаются надежностью и долговечностью.
4. 4. При необходимости можно легко изменить их конфигурацию.
5. 5. Внутри таких труб может проходить горячий пар.
6. 6. Изделия отличаются хорошей устойчивостью к негативному воздействию агрессивных химических веществ, включая кислоты и смолы.
7. 7. Оцинкованная сталь устойчива к возгоранию. Это значит, что изготовленные из нее вентиляционные каналы являются пожаробезопасными.
8. 8. При правильном соединении нигде не образуются никакие дефекты: каждая следующая труба плотно прилегает к предыдущей.
9. 9. При создании вентиляционной системы можно выполнять установку дополнительных элементов, например, заслонок.

Оцинкованные трубы — это не идеальные металлические изделия, они не лишены некоторых недостатков. Наиболее серьезных из них три:

1. 1. Если у изделия имеются выступы или углы, то невозможно сделать так, чтобы переход был плавным.
2. 2. Небольшая толщина стенок. Изделия не могут быть толще 1 мм.
3. 3. Высокая цена. Стоят гораздо больше, чем аналогичные по длине и диаметру сечения изделия, изготовленные из пластика.

Несмотря на некоторые недостатки, учитывая плюсы, можно с уверенностью заявить, что вытяжка из оцинковки идеально подходят для создания вентиляционных каналов. Это касается любой части как жилого дома, так и зданий промышленного назначения.

‘ >Производство воздуховодов для систем вентиляции’ >Отвод вентиляционный. Ручная сборка.РекомендуемПрименение металлических вентиляционных труб в воздуховодных каналах

2 Разновидности и характеристики</span></h2>

Листы стали, которые требуются для изготовления, должны иметь толщину менее 1 мм. Поскольку сталь, как и многие другие металлы, может заржаветь при длительном взаимодействии с содержащимся в воздухе кислородом, ее покрывают защитным слоем цинка. Толщина последнего во многом зависит от тех условий, в которых будет эксплуатироваться металлическое изделие.

Если при выборе оцинкованных стальных труб обращать внимание на их маркировку, то можно заметить часто встречающиеся буквы «П» и «Н». Первая буква означает, что изделие обладает повышенной плотностью. Маркированные «П» трубы, как правило, используются при создании вентиляционных систем в тех помещениях, где высока вероятность пожара или взрыва. Давление в них — почти 1500 Па. Также они отличаются полной герметичностью.

Изделия, которые маркируются буквой «Н», могут быть использованы для создания вентиляции в любых других помещениях. Если труба обозначена буквой «Н», значит, она относится к категории «нормальные».

Еще один параметр, который указывает на важные характеристики оцинкованной трубы — форма сечения. Это может быть круг или прямоугольник. Изделия с сечением в виде круга отличаются простотой в монтаже и более низкой ценой. Кроме того, такая форма сечения способствует более быстрой циркуляции воздуха.

Что касается труб с сечением в форме квадрата и прямоугольника, то у них нет никаких явных преимуществ, кроме более высокой прочности и устойчивого положения во время хранения. Так как они дорогостоящие, монтаж их выполнять довольно трудно. Воздух по ним движется медленнее.

‘ >Воздуховоды из нержавеющей стали , способ соединения (ниппельное, раструбное, фланцевое )

Существует еще несколько разновидностей стальных оцинкованных труб, каждая из которых имеет некоторые характерные особенности. Например, стальная оцинкованная труба. Относится к категории спиральнонавивных. Для получения такого изделия нужно сталь закручивать спиралью. Края должны быть закреплены замковым соединением. Для этого используется специальный станок.

Спиральнонавивные изделия обладают хорошей прочностью, поэтому маркируются буквой «П». Чтобы добиться более надежной герметизации, при монтаже проводят обработку швов силиконом. Отрезки изделий могут быть соединены разными способами — с помощью ниппелей или фланцев.

Немалой популярностью пользуются прямошовные круглые стальные трубы. Для их соединения используются ниппели. Их обработку проводят специальным герметиком, а фиксируются они посредством заклепок и саморезов.

Изготавливаются прямошовные круглые трубы двумя способами:

• на специализированном оборудовании, если требуется изделие стандартных размеров;
• вручную, когда нужны какие-то определенные параметры, не соответствующие установленным нормам и стандартам.

По сравнению с воздуховодами, которые имеют сечение в форме квадрата или прямоугольника, прямошовные круглые обладают меньшей массой и имеют более высокие показатели пропускной способности.

РекомендуемВиды вентиляционных диффузоров и монтаж элемента вентиляции

3 Особенности монтажа вентиляционной системы</span></h2>

Людям, задумавшим создать вентиляционную систему из стальных оцинкованных изделий, в первую очередь приходится решать вопрос, связанный с выбором сечения. Трубы с сечением в виде прямоугольника считаются более практичными. При монтаже больших коробов лучше применять прямоугольные изделия: их будет проще чистить.

Если по системе вентиляции будет проходить не только воздух, но и что-то еще, например, опилки, пыль или другой мусор, лучше сделать трубы круглыми. Это позволит избежать образования больших скоплений загрязнений в углах.

При монтаже системы вентиляции трубы соединяются друг с другом механическим способом. Для этого могут применяться фланцы с сечением в виде окружности или квадрата. Также для стыковки воздуховодов могут быть использованы специальные закладные элементы, которые называются сборочными муфтами. С их помощью стыки можно сделать более герметичными.

Для соединения труб с прямоугольным сечением используются фланцы, болты и специальные уплотнители.

Трубы являются основными элементами вентиляционной системы. Однако они не единственные ее составляющие.

Вентиляционная система также состоит из следующих деталей:

• тройников;
• крестовин;
• переходников;
• уголков;
• задвижек;
• отводящих элементов;
• многочисленных соединительных деталей, в том числе муфты и ниппели.

Детали, необходимые для разветвления трубопровода, а также для его поворачивания, называются фасонными частями. Они производятся из оцинкованной стали методом развальцовки и штамповки.

РекомендуемМонтаж узла прохода вентиляции через кровлю

4 Советы и рекомендации</span></h2>

Один из главных признаков того, что вентиляционная система была собрана правильно — совпадение числа самих труб с числом использованных фасонных элементов. Последних в некоторых случаях может быть даже больше. Рекомендуется выбирать фасонные элементы в том же месте, где были куплены сами трубы. В этом случае они будут совпадать по многим показателям. Продавец обязательно должен показать всю необходимую документацию, относящуюся к товару.

Цены варьируются. Самая дешевая продукция может стоить меньше 100 рублей, а стоимость самой дорогой превышает 2000 рублей.

При правильном использовании вентиляция из оцинкованной стали сможет прослужить примерно четверть века. Срок службы во многом зависит от того, насколько качественным является покрытие.

Благодаря современным технологиям защитный слой цинка нужной толщины можно наносить тремя различными способами:

1. 1. Горячий метод.
2. 2. Электролиз.
3. 3. Напыление.

Первые два способа являются наиболее эффективными. Последний чаще всего используется при производстве дешевых труб.

‘ >Как делают жестяные воздуховоды для вентиляции’ >Тройник вентиляционный Т-образный с круглой врезкойФото Используемые источники:

• https://vseotrube.ru/ventilyatsiya-i-dymohod/vozduhovody-iz-otsinkovannoj-stali
• https://ventilsystem.ru/ventilyaciya/elementy/truby/ocinkovannye-truby-dlya-ventilyacii.html
• https://topventilyaciya.ru/ventilyaciya/iz-otsinkovannyh-trub.html
• http://proroofer.ru/material/prochie-materialy/ventilyacionnye-truby-iz-ocinkovannoj-stali.html
• https://oventilyacii.ru/ventilyaciya/montazh-trub-iz-otsinkovannoj-stali.html
