Как выбрать и применить трехходовой клапан

Бесперебойность работы любого оборудования для обогрева жилья зависит от множества факторов, в том числе, правильного выбора комплектующих, характеристики каждой из которых определяют степень эффективности и надежности системы отопления в целом.

Тёплые водяные полы — современное оборудование, корректность работы которого также  обеспечивается целым рядом устройств, имеющих определённое предназначение.

В частности, поддержание в отапливаемом помещении оптимального температурного режима  непосредственно связано с интенсивностью подачи теплоносителя в водяной контур, которая регулируется различными видами запорной арматуры. К таким регулирующим устройствам относится трехходовой клапан для теплого пола, без оснащения которым теплый пол не станет полноценной функциональной системой.

Получить поверхностное представление о том, какую работу выполняет трехходовой смесительный клапан, и насколько значима его роль в смесительном узле, позволяет любая схема тёплых водяных полов, независимо от количества и конфигурации контуров. Для лучшего ориентирования при выборе этого устройства разберёмся подробнее,  что собой представляет эта комплектующая, и каков её принцип действия.

Основная функция, которая возложена на трехходовой клапан

Система отопления «водяной теплый пол» кардинально отличается от традиционно используемого нами, радиаторного обогрева. Все дело в том, что для отопительных контуров, лежащих на полу в теле бетонной стяжки, необходима невысокая температура теплоносителя. Теплые полы считаются низкотемпературной системой, подключение которой осуществляется к нагревательным приборам или к источнику горячей воды через смесительный узел.

Для того, что бы осуществлялся обогрев в соответствии с санитарными нормами, необходимо существенное снижение температуры воды, поступающей от источника нагрева в водяные контуры. Именно эта функция и возложена на смесительный узел или как его принято называть в среде профессионалов, узел подмеса. Автономный котел в рабочем режиме нагревает воду до отметки 95С. Немногим прохладней является вода в системе центрального отопления. Для нормальной работы греющих полов оптимальная температура теплоносителя составляет 35-55С, которая и получается на выходе из смесителя.

На заметку: не путайте смесительный узел с коллекторов. Первый представляет собой комплект различных узлов и агрегатов, обеспечивающих регулировку подачи воды в водяной контур, тогда как второй является лишь составной частью всего регулирующего блока.

Смесительный узел представляет собой комплект приборов и устройств, выполняющих свои определенные функции. Если о коллекторе информации более, менее предостаточно, а вот что такое трёхходовой клапан, мало кто из нас имеет представление. Задача этого устройства заключается в смешивании двух разных по температуре потоков жидкости. Поступающая из обратной трубы, остывшая вода и горячая вода, идущая по трубе от источника нагрева, посредством работы этого механизма соединяется в один поток, необходимой температуры. Основная деталь этого прибора – термочувствительный сердечник, элемент, который реагирует на изменение температуры водной среды, сжимаясь или расширяясь.

Именно за счет такой конструкции, осуществляется работа трехходового клапана, направленная на автоматизированную регулировку температуры теплоносителя в системе.

На заметку: это устройство используется не только в работе водяных теплых полов, но и стоит на оснащении практически всех автономных систем отопления, работающих на жидком теплоносителе.

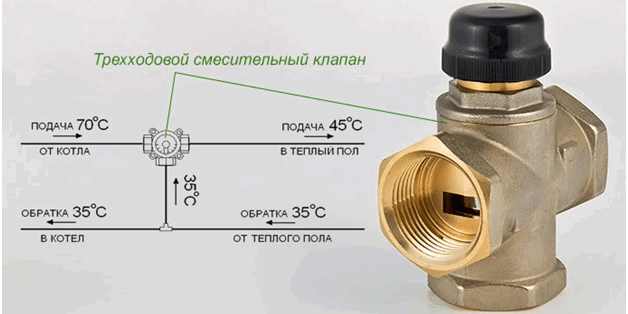

На рисунке показана схема смесительного узла для теплых полов и место, которое занимает трехходовой клапан.

Основные конструктивные особенности и функции устройства

Имея приблизительное представление о принципе работы трехходового клапана, лучше детально изучить работу этого механизма. Название «трехходовой» определяет основную функцию устройства — через два входа в клапан поступает вода различного происхождения:

• горячий теплоноситель из подающей трубы, связанной с нагревательным прибором или со стояком системы центрального отопления;
• остывшая вода, возвращающаяся после прохождения водяного контура.

Смешиваясь между собой в клапане в определённой пропорции, потоки выходят через третий патрубок, имея заданную величину температуры. Клапан работает постоянно, так как на подмешивании к остывшему теплоносителю горячей воды основан принцип циклической работы теплых полов: нагрев — теплоотдача -подмес — теплоотдача — подмес.

Процесс смешивания двух потоков теплоносителя различных температур должен постоянно контролироваться, лучше — в автоматическом режиме. В противном случае интенсивность теплообмена тёплого пола с воздухом помещения не будет привязана к изменениям температуры в комнате, и придётся по мере необходимости изменять температуру нагрева теплоносителя вручную .

Осуществлять подмес горячего теплоносителя в автоматическом режиме позволяет термочувствительная головка, регулирующая пропускную способность клапана в зависимости от температур смешиваемых жидкостей для получения на выходе заданного значения.

В зависимости от назначения и условий эксплуатации, используются различные виды трёхходовых клапанов.

1. Отопительные системы

Для системы отопления с радиаторами, работающей от автономного котла, используется самый простой тип устройства. Такие трехходовые краны недороги и имеют относительно простую конструкцию, что позволяет устанавливать их самостоятельно. Регулировка объема смешивания в данном случае осуществляется вручную.

2. Системы горячего водоснабжения

В системах ГВС трёхходовые клапаны используются для поддержания в системе коммуникаций безопасных значений температуры воды, исключая вероятность получения ожогов. Конструкция таких устройств также достаточно проста и понятна. От клапанов для отопительных систем такие устройства отличаются наличием специального защитного блока, перекрывающего горячую воду при отсутствии в водопроводе холодной.

3. Теплые водяные полы

Устройства данного типа наиболее сложны, так как предназначены для поддержания заданной температуры теплоносителя в отопительных контурах с привязкой к температуре воздуха в помещении. Использование в смесительном узле таких устройств позволяет регулировать интенсивность отопления жилья в автоматическом режиме,

Важно! Использование в системе отопления трехходового клапана требует установки циркуляционного насоса — для поддержания в водяном контуре давления, необходимого для корректной работы узла подмеса.

Для теплых полов кран оснащен регулировочной рукояткой и мерной шкалой, с помощью которой осуществляется настройка прибора.

Варианты использования трёхходового клапана в системах водяных тёплых полов

В жилых помещениях небольшой площади (санузел или ванная комната), теплые полы монтируются без смесительного узла, в котором нет технической необходимости. Для корректной работы системы достаточно использования модели трёхходового вентиля с двумя отсечными клапанами.

На заметку: полноценный смесительный узел (с насосом, коллектором, предохранительными клапанами) стоит немалых денег, и при оборудовании теплого пола в ванной комнате расходы на узел подмеса превысят затраты на устройство водяного контура в несколько раз.

Такое устройство благодаря наличию термостата обеспечит регулировку температуры воды, поступающей в отопительный контур.

В системе отопления, рассчитанной на обогрев всей жилой площади, узел подмеса с трехходовым клапаном потребуется в обязательном порядке. Термостатические трехходовые клапаны станут гарантией бесперебойной подачи подготовленной воды во все петли отопительного контура.

Пример: использование для обогрева жилой комнаты в 20 м²  одного водяного контура значительной длины тепловодов. Установка на подающую трубу регулирующего крана, снабжённого электроприводом, позволит в паре с насосом обеспечить необходимую циркуляцию теплоносителя. Данная схема предполагает установку клапана в месте соединения трубы обратки с байпасом. Работа термостатической головки настраивается таким образом, чтобы при чрезмерно высокой температуре теплоносителя вода циркулировала по малому кругу.

 Отопление при помощи теплых полов жилых помещений в доме с двумя или более этажами, предполагает использование большого количества водяных контуров разной длины. Соответственно, надо будет устанавливать не один, а несколько смесительных узлов.

В этом случае используется связка совместимого трехходового клапана, сервопривода и контроллера, который фиксирует граничные параметры температуры теплоносителя, подающегося в отопительные контуры водных полов. Теплая вода в данном случае будет поступать после связки сразу в определенную отапливаемую комнату, либо идти на коллектор, после чего уже будет распределяться по греющим трубам.

Выбор клапана и особенности установки

Выбирать модель клапана необходимо с привязкой к характеристикам системы отопления.

Сегодня становится модным использовать для оснащения смесительных узлов трехходовые клапаны, оборудованные электроприводами, хотя и обычная, традиционная модель по своим технологическим характеристикам мало в чем уступает сложным устройствам. Во время покупки следует обратить внимание на следующие нюансы:

• наличие технической документации на изделие (сертификаты качества, гарантийные обязательства компании-изготовителя, инструкция по установке и эксплуатации);
• изделия, изготовленные из латуни или бронзы, предпочтительнее — эти металлы прекрасно взаимодействуют с горячей водой, имеют низкий коэффициент теплового расширения.

На заметку: при покупке определить материал, из которого изготовлен трехходовой клапан можно обычным взвешиванием. Возьмите прибор в руку — если изделие покажется достаточно тяжелым, оно сделано из цветного металла. Использовать краны, изготовленные из порошковых композитных материалов прессованием, означает обречь себя на лишние расходы и неприятности.

• соединительные патрубки выбранной модели клапана должны соответствовать параметрам места установки — если шаг резьбы отличается от того, каким вы пользуетесь при монтаже смесительного узла, установить узел не удастся. Габариты клапанов должны быть соизмеримы с площадью установки тёплых полов — нецелесообразно монтировать громоздкие узлы для отопления небольшой площади.

Выводы

Монтаж трехходового клапана — задача не сложная, но требующая соблюдения технических правил. Обычно смешивающие клапаны ставят перед смесителем на подающую трубу, в местах подключения байпаса и обратной трубы. Насос в системе располагается следом за трехходовым клапаном.

После сборки всего смесительного узла надежность соединений и функциональность клапана проверяется пробным пуском, по результатам которого при необходимости выполняется пусконаладка.

Правильно установленный клапан поддерживает заданный температурный режим в обогреваемом помещении и обеспечивает рациональный расход теплоносителя, а следовательно — и экономичность отопления.

Если вы через поиск добрались до этой статьи, то наверняка уже что-то слышали о смесительной трубопроводной арматуре, применяющейся в системах отопления частных домов и квартир. Так что без долгих предисловий предлагаем обсудить 3 вопроса: как работает термостатический трехходовой клапан, где его нужно устанавливать и как правильно подобрать, чтобы не тратить лишних денег.

Принцип работы и виды клапанов

Задача любого 3-ходового вентиля – подать в магистраль воду требуемой температуры путем смешивания либо разделения 2 потоков. Соответственно, элемент оснащен тремя выходами, один из которых всегда открыт, а два других полностью или частично перекрываются в процессе работы. Отсюда и название крана – трехходовой (иногда еще говорят «трехходовый», что не есть правильно).

Примечание. Циркуляционный насос отопления всегда устанавливается именно со стороны открытого выхода, иначе схема будет функционировать некорректно, о чем мы писали ранее в другой инструкции.

По способу приготовления теплоносителя нужной температуры термостатические клапаны делятся на 2 группы, изображенные на фото:

1. Смесительные. В них подается 2 потока воды – горячий и охлажденный (входы обозначают буквами «А» и «В»), а из третьего патрубка (маркировка «АВ») идет смесь установленной температуры. На латунном корпусе стоит метка в виде сходящейся с двух направлений стрелочки.
2. Разделительные или распределительные. Поступающий теплоноситель делится на 2 потока регулируемой величины. Маркировка на корпусе – 2 расходящиеся стрелки либо буквы «А», «В» на выходных патрубках и «АВ» на входе.

Для справки. Существует третья разновидность 3-ходовых термоклапанов – перекидные. Они ставятся в настенные газовые котлы с водяным контуром и с помощью электропривода переключают движение потока между основным теплообменником отопления и вторичным, обеспечивающим ГВС. Вне теплогенераторов подобные элементы применяются крайне редко.

По принципу действия трехходовые краны тоже делятся на два типа – седельные и шаровые. Устройство первых похоже на обычные водопроводные вентили, только вместо резьбового штока используется нажимной. На нем закреплена тарелка, движущаяся между двумя седлами и перекрывающая 2 прохода поочередно. Нажатие на шток осуществляется тремя способами:

• встроенным термоэлементом
• термоголовкой с выносным температурным датчиком
• сервоприводом.

Как это происходит, показано на схеме и подробно расписано в другой нашей публикации.

Шаровые термосмесительные клапаны работают по принципу таких же кранов, только с тремя выходами. Управляются вручную или от электропривода, вращающего шток по команде автоматики. Элементы являются полнопроходными и отличаются высокой пропускной способностью, а значит, меньшим гидравлическим сопротивлением. Недостаток – зависимость от напряжения в электросети и необходимость установки блока бесперебойного питания (ИБП).

Где надо ставить 3-ходовой кран и когда он не нужен

Прежде чем заниматься подбором трехходового вентиля, желательно убедиться в том, что он действительно необходим. Ведь в интернете и в реальной жизни хватает советчиков, слабо понимающих суть вопроса. Итак, перечислим ситуации, когда этот вентиль реально нужен:

1. Для защиты твердотопливного котла от подачи холодного теплоносителя и выпадения конденсата на внутренних стенках топки.
2. Чтобы регулировать температуру воды в отопительных контурах.
3. Для ограничения нагрева теплоносителя в контурах теплого пола.

О конденсате, провоцирующем образование липких наростов на стенках камеры ТТ-котла, сказано немало, в том числе и на нашем ресурсе. Он появляется в процессе разогрева, когда температура в топке уже высокая, а вода из системы отопления поступает холодная. Чтобы этого избежать, подающая и обратная магистраль связывается байпасом, где и ставится 3-ходовой кран. Он заставляет теплоноситель из котлового бака течь по малому кругу, и только при нагреве до 50—60 °С начинает подмес воды из системы.

Важное замечание. Клапан служит элементом безопасности для чугунного теплообменника, если таковой установлен в вашем теплогенераторе. Представьте, что в доме отключили электричество на 1—2 часа, за которые радиаторная сеть успевает остыть. Без смесителя в разогретый котел резко пойдет холодная вода, когда электроснабжение возобновится. От такого перепада чугун испытает температурный шок и может треснуть.

Регулирование температуры в отопительных контурах с помощью смесительного узла необходимо в таких случаях:

• в сложных системах отопления, когда к общей гребенке надо подключить несколько линий с разными температурными режимами, например, радиаторная сеть, теплые полы и бойлер косвенного нагрева;
• при подключении тех же потребителей к буферной емкости – тепловому аккумулятору;
• при подаче нагретой воды в теплообменник вентиляционной приточной установки, задействованной для воздушного отопления загородного коттеджа.

Поскольку в греющие контуры теплых полов направляется теплоноситель с температурой не более 50 °С, а от котла может поступать и 85 °С, то ее следует ограничить. Обычно (но не всегда!) вопрос решается путем установки на распределительный коллектор смесительного узла с 3-ходовым вентилем. Последний смешивает охлажденную воду из напольных контуров с «внешним» теплоносителем, идущим от котла.

Теперь обозначим ситуации, когда покупка и монтаж смесителя (или разделителя) не обязательна:

1. Если протяженность каждой петли водяного теплого пола не превышает 50—60 м, чего вполне возможно добиться, то регулирование делается без смесительного узла. Вместо него на обратный коллектор ставятся головки типа RTL, ограничивающие поток по количеству теплоносителя.
2. Когда на обогрев частного дома поочередно работает 2—3 отопительных агрегата, поддерживающих постоянную температуру в сети не ниже 40 °С, то ставить трехходовой клапан для твердотопливного котла не нужно.
3. В системах отопления с естественной циркуляцией воды. Причина – перепад давления на клапане, препятствующий движению теплоносителя. То же касается теплоаккумуляторов, задействованных по самотечной схеме.

Примечание. В гравитационных системах используются трубы увеличенного диаметра DN40— DN50. Это значит, что для них придется купить не обычный муфтовый смеситель, а громоздкий вентиль фланцевого типа по приличной цене. Такое решение разумным не назовешь.

Если вас интересует, почему лучше выбрать головки RTL и как они управляют контурами напольного обогрева, посмотрите видео от опытного мастера и нашего эксперта Владимира Сухорукова:

Расчет пропускной способности

Просто подобрать трехходовой клапан по диаметру патрубка отопительного агрегата или подводящему трубопроводу не получится. Дело в том, что в процессе автоматического регулирования элемент создает переменное гидравлическое сопротивление, которое должен преодолевать циркуляционный насос, чтобы обеспечить требуемый расход теплоносителя. Путем расчета клапан подбирается таким образом, чтобы пропускать нужный объем воды при различных положениях штока.

Главная конструктивная характеристика любого 3-ходового вентиля – условная пропускная способность, обозначаемая буквой Kvs и выражаемая в м³/ч. Эта величина, указываемая в паспорте изделия, отражает количество холодного теплоносителя, проходящего через полностью открытый клапан за 1 час. При этом перепад давления на участке до регулятора и после него составляет 1 Бар.

Пример. Если через трехходовой кран с Kvs = 1.6 м³/ч пропустить именно такой объем воды в течение часа, то перепад давлений (гидравлическое сопротивление) составит 1 Бар или 10 м водного столба. Это слишком много для системы отопления частного дома, поэтому при расчетах принимается реальное падение давления – 0.15—0.2 Бар (1.5—2 м вод. ст.).

Чтобы выбрать регулирующий клапан по пропускной способности, сначала нужно определить расход теплоносителя, идущего по регулируемой линии. Используется такая формула:

Здесь:

• G – искомый расход воды, м³/ч;
• Q – тепловая нагрузка на ветвь отопления, кВт;
• ∆t – разница температур воды на подаче и в обратке, обычно принимается равной 20 °С, а в теплых полах – 10 °С.

Пример. Дом площадью 100 м² планируется отапливать напольными контурами, которые должны обеспечить теплоотдачу 10 кВт. Тогда на распределительный коллектор нужно подать G = 0.86 х 10 / 10 = 0.86 м³/ч теплоносителя.

Следующим шагом вычисляем реальный коэффициент K пропускной способности смесительного клапана с учетом перепада давления на нем 0.2 Бар по формуле:

Для того же примера величина К будет равна 0.86 / √0.2 = 0.86 / 0.45 = 1.9 м³/ч. Дальше открываем каталог выбранного производителя арматуры и подбираем из линейки трехходовой кран, чей Kvs равен или больше полученного значения. Возьмем известный бренд Danfoss (Данфосс) и выберем из серии изделий VRB3 клапан с патрубками DN15 и Kvs = 2.5 м³/ч. Предыдущий в ряду номинал составляет 1.6 м³/ч, чего явно недостаточно в нашем случае.

Для справки. Как правило, для твердотопливных котлов и теплых полов, устраиваемых в частных домах, применяются трехходовые клапаны с условным проходом DN15—DN25, не больше. А вот их пропускную способность необходимо высчитывать. Вдобавок после подбора элемента желательно проверить скорость протекающего теплоносителя, как об этом рассказывается в очередном видео:

Советы по выбору

Несведущий домовладелец, решивший в поисках трехходового клапана полистать каталог любой известной фирмы, может растеряться от количества и разнообразия предлагаемых изделий. Чтобы помочь вам выбрать нужный вентиль из широкого ассортимента, мы дадим несколько рекомендаций и начнем с перечня брендов, чьи каталоги вообще стоит открывать. Вот список известных фирм, чьи изделия заслуживают доверия:

• Danfoss (Дания);
• Herz Armaturen (Австрия);
• Honeywell (США);
• Icma (Италия);
• Esbe (Швеция);
• Caleffi (Италия).

Для справки. Перечисленные компании продают огромное количество разнообразной арматуры для отопительных систем, в том числе двухходовые, предохранительные и четырехходовые клапаны, электромагнитные шиберы и термостаты. Из производителей стран постсоветского пространства мы можем рекомендовать продукцию бренда Valtec (Валтек).

Теперь основной блок рекомендаций:

1. Для защиты твердотопливного котла от конденсата можно выбрать 2 вида трехходовых клапанов – с фиксированной настройкой и термоголовкой с выносным датчиком. Второй вариант обойдется дороже на 20—30% и не всегда оправдан, поскольку изменение температуры обратки здесь излишне. Приобретайте регулятор с внутренним термостатом, настроенным на температуру 50 либо 55 °С.
2. Чтобы управлять нагревом отдельных ветвей и контуров теплых полов, однозначно нужен 3-ходовой клапан с выносным датчиком и термостатической головкой. Колба датчика устанавливается на тот коллектор или трубопровод, чью температуру необходимо контролировать.
3. Шаровые (они же поворотные) регуляторы действуют в паре с электроприводом либо выставляются вручную. Если вы не хотите усложнять схему и зависеть от электричества, выбирайте подходящее по характеристикам изделие среди седельных клапанов, работающих от термоголовок.
4. Самый «ходовой» материал корпуса – латунь или бронза. Нержавеющие элементы стоят дороже, а чугунное литье боится температурного шока и обладает приличной массой.
5. В схемах с одинаковым успехом применяются как смесительные, так и разделительные трехходовые краны. Но если вы не являетесь специалистом в области отопления и собираете систему своими руками, то лучше возьмите клапан – смеситель. С ним проще разобраться и правильно поставить, о чем подробно расскажет эксперт в своем видеосюжете:

Две рекомендации напоследок

Поскольку мы представили упрощенную методику вычисления и подбора 3-ходового клапана по пропускной способности, настоятельно советуем проконсультироваться по этому поводу со знающими людьми. Если такой возможности нет, приобретайте вентиль с запасом, невзирая на цену. Есть и другой вариант: договоритесь с продавцом о возможной замене изделия на тот случай, если оно не подойдет.

Если вам необходимо смонтировать водяное отопление в большом коттедже, обогреваемом радиаторной сетью и теплыми полами, а ГВС планируется обеспечивать от бойлера косвенного нагрева, то без помощи опытных специалистов обойтись не удастся. Придется сделать от 4 до 10 регулируемых ветвей, для каждой из которых нужно рассчитать и подобрать трехходовой клапан, а потом сбалансировать их работу в комплексе.

Трехходовой клапан нужно правильно подобрать по пропускной способности. Также он должен иметь нужный диаметр резьб (1/2 или 3/4 дюйма), и совмещаться должным образом с термоголовкой или сервоприводом.

Есть варианты конструкций клапана со встроенным температурным датчиком, поэтому он в термоголовке не нуждается.

В перечнях оборудования компаний можно встретить весьма много устройств подобного типа, из всего этого предстоит выбрать то, что нужно, что не всегда просто. Во многом сделать правильный выбор помогут знающие специалисты торгующей организации. Но полагаться только на их мнение не следует, лучше разобраться в вопросе самостоятельно.

Смесительные и разделительные трехходовые клапана

Трехходовой клапан представляет из себя узел смешения (разделения) потоков жидкости с тремя подключениями. На корпусе клапана стрелками указывается выполняемая им функция. Например, устройство смешивает 2 потока в разных пропорциях в зависимости от положения тарельчатого клапана.

В первом крайнем положении на выход попадет только первый поток, в другом крайнем – только второй поток, в среднем положении потоки смешаются в равных пропорциях, например.

• Если подаются жидкости с разной температурой, то с помощью клапана можно регулировать температуру жидкости на выходе, получаемую в результате смешения двух потоков.

Клапан разделения будет разделять потоки на 2 направления, подмешивая в той или иной пропорции теплоноситель в разные ветви. Его применение точно такое же, как и клапана смешения, только установка по ветвям зеркальная.

• На основе обоих клапанов можно создать узлы регулировки температуры в отопительных сетях. При этом температура на выходе может настраиваться встроенным термодатчиком или клапан может регулироваться термоголовкой, с выносным температурным датчиком.

Конструкции трехходовых клапанов

Чаще применяются седельные клапана, в которых седло перемещается на подпружиненном штоке и перекрывает входные отверстия. Это распространенная конструкция, которая применяется с термоголовками нажимного действия.

Другой вариант – поворотно-шарикового переключения. Переключение между потоками происходит при поворачивании регулятора, что обычно делается сервоприводом по команде от термодатчика. Такая система дороже и энергозависимая.

Схема применения трехходового клапана

Типичная схема подключения трехходового клапана, для защиты теплообменника твердотопливного котла от холодной обратки. Осуществляется подмес теплоносителя с подачи в обратку по малому кругу. Цель – поддерживать на обратке всегда больше, чем 55 градусов, чтобы не происходило конденсации водяных паров на теплообменнике, и соответственно, чтобы не было значительных загрязнений и кислотной коррозии.

Сильфонный датчик термоголовки устанавливается на обратке и дает команду термоголовке о степени нажима на шток седельного трехходового клапана смешения. Предварительное открытие регулируется вращением настройки.

Где еще применяются трехходовые клапаны

Типичное применение регулировки температуры теплоносителя с помощью трехходовых клапанов следующее.

• Регулировка температуры теплоносителя подаваемого с буферной емкости. В заряженном теплоаккумуляторе может быть слишком горячая жидкость, не востребованная в доме. Поэтому клапаном осуществляется подмес холодной обратки в подающую струю согласно настройкам владельцев.

• Поддержание температуры теплоносителя в контурах теплого пола. Для нормальной работы теплых полов, температура на подаче не должна превышать 55 град. Котлы же для радиаторной сети выдают обычно побольше. В большинстве схем теплых полов устанавливаются насосно-смесительные узлы поддерживающие стабильную температуру при перепадах давления и расхода теплоносителя.

• В сложных схемах отопления, где после выравнивателя давления (буфера, гидрострелки, кольца) подключены контуры с разной потребностью в температуре. Регулировку надежней выполнить не путем уменьшения расхода по контуру, а смесительным узлом на основе трехходового клапана.

Вместо трехходового клапана во многих схемах может применяться двухходовой, регулирующий количество потока, который затем будет подмешиваться на тройнике в основную струю. Но эти узлы требуют стабильного давления, а также особого расчета, поэтому двухходовой клапан можно встретить в заводских насосно-смесительных узлах.

Как подобрать трехходовой клапан по пропускной способности

Основной характеристикой трехходового клапана является условная пропускная способность, обозначенная как Kvs, м³/ч. Она указывается при условии разницы давлений на штуцерах клапана 1 Бар.

Например, в каталоге (в характеристиках) можно встретить Kvs = 2,5 в м³/ч, это значит, что при давлении 1 бар через полностью открытый клапан за час пройдет 2,5 куба теплоносителя. Но как пользоваться этой цифрой в реальных условиях?

• Во первых, нужно узнать, сколько нам нужно пропустить жидкости через такой клапан? Во вторых, — какой перепад давления будет на клапане в нашей схеме?

Требуемый расход жидкости Ктр, м куб./час через клапан для любой схемы не сложно вычислить по формуле:

Расчет трехходового клапана

Ктр=0,86 Q/∆t, где Q – мощность ветви (тепловая нагрузка), для котла или цепи отопления всего дома принимается по мощности теплогенерации кВт, ∆t – разница температур подачи и обратки, обычно это 20 град, а для теплого пола – 10 град.

Тогда для обвязки 20 кВт-ного котла через клапан должно проходить жидкости не менее чем  Ктр=0,86 20/20=0,86 м куб/час, при перепаде давления 1 бар.

Но у нас перепад давления намного меньше – порядка 0,2 бар. При таком давлении пропускная способность клапана должна быт значительно больше. Какая именно?

• Перепад давления для любой схемы между подачей и обраткой не будет превышать 0,2 бар, типично находится в пределах 0,1 – 0,2 бар.

Существует некая импирическая формула на этот счет, — пропускная способность клапана в нашей схеме должна быть не менее, чем

К= Ктр/√р, м куб/час, К= 0.86 / √0.2  = 1.9 м³/ч.

Подбираем клапан с большей характеристикой: Kvs больше чем К, но не намного, чтобы не сильно переплачивать за объемность конструкции, подходит Kvs =2,5 м³/ч.

Подбираем трехходовой смесительный клапан с такой пропускной способностью от известного производителя и считаем, что он обеспечивает нам нормальное смешения в схеме с мощностью 20 кВт.

В целом, подбор термоголовок, их размещение, настройка работы с выбранным трехходовым или двухходовым клапаном является не столь простой задачей. Для новичков желательна консультация, по крайней мере, опытного продавца с демонстрацией монтажа и инструкцией по применению, созданию смесительного узла, и определению подходит ли он для конкретной схемы. Тем более, если планируется применять электропривод. Или остается доверить эту работу специалисту.

Если воду из отопительного котла (ее температура зачастую доходит до 90-95°С) напрямую заводить в контуры системы теплого пола, в помещении будет слишком жарко. По нормативам, теплоноситель, поступающий в контуры, должен иметь температуру из определенного диапазона – 40-45°С. Чтобы обеспечить такие условия функционирования используется специальное устройство – трехходовой клапан.

Особенности конструкции и функции устройства

Главное функциональное назначение клапана – смешивание в определенной пропорции остывшей жидкости из обратного контура с горячей водой, идущей в контур из нагревательного котла. Трехходовой клапан также называют термостатическим, термосмесительным, либо узлом подмеса.

Устройство оборудовано тремя рабочими отверстиями:

• Вход для горячего носителя, поступающего от котла.
• Средний вход, куда поступает остывшая жидкость из обратного контура.
• Выход, откуда в контур идет смешанный поток воды, имеющий необходимую температуру.

В пространстве между входами предусмотрена термочувствительная заслонка, регулирующая интенсивность прямого и обратного потоков посредством сжимания или расширения под действием температуры.

Обратите внимание! Определить правильную последовательность подключения помогут метки, нанесенные на корпус изделия.

Клапан работает в непрерывном режиме, обеспечивая постоянный цикл движения теплоносителя. Пошаговый принцип работы устройства можно представить следующим образом:

• Горячий теплоноситель от котла доходит до термосмесительного клапана.
• Устройство определяет уровень нагрева жидкости.
• Если температура носителя оказывается больше заранее установленного порога, узел подмеса открывает путь для поступления воды из обратного контура.
• Внутри устройства происходит смешивание двух потоков – нагретого и охлажденного.
• Когда температура смешанного потока жидкости достигает порогового значения, вход от обратного контура перекрывается.

Для эффективного и полноценного функционирования клапана в контурах теплого пола должен поддерживаться постоянный уровень давления. Для этой цели в схему включается циркуляционный насос.

Варианты использования трехходового клапана для теплого пола

В помещениях малой площади (ванная, кухня, санузел) монтировать полнофункциональный смесительный узел вовсе необязательно. Затраты на него могут превысить совокупную стоимость прочих элементов теплого пола. Здесь вполне можно обойтись обычным трехходовым вентилем. Контроль за температурным режимом обеспечивает термостат. Существуют также варианты ручной регулировки потоков теплоносителя. Для этого используются устройства с рукояткой, но их точность, эффективность и удобство использования оставляют желать лучшего.

Рекомендуем ознакомиться:  Особенности использования и установки втулки ПНД под фланец

Для более габаритных систем включение в схему узла подмеса уже считается обязательным.

Устройство теплых полов в больших помещениях или многоэтажных домах предполагает монтаж нескольких отопительных контуров различной длины. Соответственно, и смесительных узлов придется установить несколько.

В таких схемах можно использовать совместную работу нескольких устройств:

• Сервопривод. Устройство, способное подавать команды на открытие или закрытие заслонки по сигналам, идущим от датчиков. Позволяет осуществлять подачу теплоносителя различного уровня нагрева в те или иные зоны отапливаемого помещения.
• Трехходовой клапан.
• Контроллер.

Контроллер задает граничные значения температурного диапазона. Теплоноситель после прохождения узла может поступать в нужную комнату, либо проходить через коллектор, который распределит потоки по контурам.

Недостатки смешивающих узлов

Несмотря на очевидную пользу, трехходовые клапаны не лишены некоторых недостатков:

• Увеличение гидравлического сопротивления системы. Это может оказаться особенно заметным в сложных сетях, имеющих несколько коллекторов, насосов и узлов смешивания.
• Вероятность резкого заброса больших объемов горячей воды в контуры отопления. Это чревато завоздушиванием системы и может даже привести к образованию протечек. Такая проблема чаще проявляется на этапе запуска системы, поэтому к данному этапу работ стоит относиться очень ответственно.

Особенности автоматических устройств

Для обеспечения эффективной работы термосмесительного клапана процесс образования смешанного потока жидкости должен непрерывно контролироваться. Лучше, если это делается в автоматическом режиме.

Устройства с автоматическим управлением регулируются электрическими или пневматическими узлами.

• Электрические приводы сравнительно недороги и просты в подключении. Этим во многом объясняется их популярность и широкое распространение. С другой стороны, зависимость от электропитания и потребность в периодическом обслуживании делают их недостаточно надежными.
• Пневматические приводы стоят дороже, а процедура их подключения – сложнее. Впрочем, эти недостатки окупаются большим сроком службы и полной автономностью.

Рекомендуем ознакомиться:  Особенности трехходового клапана, оснащенного электроприводом

Как правильно выбрать трехходовой клапан

Ключевой параметр любого трехходового клапана – пропускная способность, т.е. объем воды, который устройство способно пропустить через себя в единицу времени. При выборе устройства следует соотносить этот параметр с производительностью котла.

Здесь стоит принимать во внимание еще один нюанс. Даже если диаметр входов и выходов клапана кажется подходящим по габаритам, это ни в коем случае не свидетельствует о реальной пропускной способности устройства. Данный параметр целиком и полностью определяется внутренним сечением отверстий, которые, в зависимости от конструкции, перекрываются шаровым запором или регулирующей головкой.

В некоторых моделях габариты этого отверстия могут быть меньше входного диаметра в 4 раза. Чтобы не ошибиться и не оказаться перед необходимостью переделки дорогостоящего узла, следует перед покупкой внимательно изучить сопроводительную документацию.

Другой важный параметр устройства – поперечное сечение. В идеале клапан должен точно подходить по габаритам к размерам труб отопительной системы. Если точного соответствия достичь не удается, придется докупать переходники.

Кроме этого, стоит обратить внимание на такие нюансы:

• Обязательно проверять наличие сопроводительной документации: гарантийных талонов, инструкций по монтажу и эксплуатации, сертификатов и лицензий.
• При выборе материала стоит отдать предпочтение латуни или бронзе. Именно эти металлы наилучшим образом сочетаются с горячими жидкостями, а также имеют малый уровень теплового расширения. Отличить изделия из цветных металлов можно по весу – они значительно тяжелее дешевой «штамповки» из порошковых прессованных материалов, которые не обладают должным уровнем прочности.

Что касается конкретных моделей, на рынке можно найти продукцию нескольких компаний, давно зарекомендовавших себя в качестве надежных производителей:

• Esbe. Шведская компания, продукция которой отличается надежностью, хорошими эксплуатационными качествами и привлекательным внешним видом. Гарантийный срок эксплуатации – не менее 5 лет.
• Valtec. Совместное российско-итальянское предприятие, выпускающее термосмесительные клапаны, совмещающие доступную стоимость и хорошие технические характеристики. Гарантия на весь ассортимент устройств – 7 лет.
• Honeywell. Американский производитель, во главу угла поставивший удобство монтажа выпускаемых изделий. Трехходовые клапаны этой марки имеют яркий дизайн, высокую надежность, но и не менее высокую стоимость.

Рекомендуем ознакомиться:  Как правильно выбрать и ставить кран для радиатора системы отопления?

Установка термосмесителя для теплого пола

Трехходовой клапан монтируется в разрыв основного трубопровода и соединяется с обратным контуром системы. Установка осуществляется с использованием стандартного набора инструментов: гаечных ключей, пассатижей, подмотки, подходящих по размеру прокладок.

Это важно! Монтаж устройства осуществляется на этапе установки коллектора, до заливки бетонной стяжки.

В зависимости от конструкции, клапан имеет внутреннюю, либо внешнюю резьбу. На нее накручивается стандартная накидная гайка или фитинг (чрезмерных усилий при закручивании резьбы прилагать не следует, это может повредить прокладки).

Предварительно на резьбу наматывается подходящий уплотнитель. Места стыковки должны быть плотными и ровными, не иметь перекосов резьбы.

В зависимости от хода потоков теплоносителя, схема включения устройства в систему может различаться:

• Симметричное подключение (Т-образная схема). Разогретый и охлажденный потоки поступают в боковые отверстия изделия, смешанный поток идет из центрального отверстия.
• Асимметричное (L-образное) подключение. Горячий носитель и охлажденный поступают в два соседних отверстия, выходной поток идет через боковое.

При выборе того или иного варианта подключения, необходимо учитывать, как изделие будет вписываться в существующую обвязку трубопровода.

После завершения процедуры монтажа, система подвергается испытаниям. Тестирование должно продолжаться не менее 24 часов. Если все узлы функционируют исправно, можно осуществлять заливку и пользоваться системой в штатном режиме, наслаждаясь комфортом и уютом в исправно отапливаемых помещениях.

Смесительный клапан – один из главных узлов системы теплого пола. От его правильной работы зависит качество и точность регулировки температуры, что накладывает повышенную ответственность на проведение работ по его монтажу и обслуживанию.

Трехходовой клапан для теплого пола необходим для правильного температурного режима. Вода, поступающая в контуры, не должна быть больше 40-45 градусов. Для этого применяется коллектор или смесительный кран. Последний агрегат может иметь разный принцип работы и регулирования. От этого будет зависеть функционал, возможность автоматизации и стоимость изделия.

Содержание

Основной принцип регулирования

Задача, которую выполняет трехходовой клапан теплого пола – смешивать остывшую воду обратки с горячей, поступающей из нагревательного котла. Внешне принцип работы всех представленных на рынке устройств един:

• котел подключается к одному из входов изделия;
• обратка подсоединяется к другому;
• трехходовой смесительный клапан для теплого пола подключается выходом к коллекторной гребенке.

Определить, куда присоединяются те или иные точки системы отопления, можно по схеме, нанесенной непосредственно на корпусе смесительного узла.

Важно! На рынке встречаются клапаны с двумя основными методиками включения в циркуляционную структуру. Первый называется Т-образным, у него выход направлен вниз, а подвод горячей воды и обратки осуществляется с боков. Второй тип включения – L-образный, в этом случае котел подключается сбоку, обратка снизу, а выход – с третьей точки на боку узла. При покупке того или иного изделия нужно следить, чтобы оно удобно вписывалось в обвязку трубной сети.

Простое решение

Главная характеристика, которая описывает блок смешивания для теплых полов – пропускная способность. Чтобы достигать заметной эффективности регулировки, проход воды и падение температуры между подачей и обраткой должны быть значительными. Это имеет место в больших домах. При малой площади отопления применение сложного, автоматизированного трехходового узла не показывает заметного эффекта.

Для того, чтобы регулировать микроклимат при небольших длинах контуров теплого пола, можно применять трехходовой кран для подмешивания. Это устройство работает по такому же принципу, что и термозависимый блок. Но регулировка количества поступающей горячей воды и обратки – осуществляется вручную. В квартире не отличающийся сложностью блок, имеющий низкую стоимость – весьма эффективен.

К достоинству простого трехходового крана относится его надежность. Здесь нет ни биметаллических термочувствительных деталей, ни других компонентов, способных изменять свои характеристики со временем и требовать замены. Трехходовые краны заменяются целиком, если их регулирующий элемент из-за засора или времени эксплуатации перестал выполнять свою основную задачу.

Изделия с одноканальной регулировкой

Если рассматривать полную механику работы трехходового клапана, становится понятно, что он должен регулировать два входа, образуя результирующий поток воды с требуемыми параметрами на выходе. На практике рынок предлагает упрощенную структуру управления. Для регулировки теплого пола можно применить термостатический трехходовой клапан.

Читайте также:  Теплые полы электрические: виды, достоинства, монтаж

Работает такой блок следующим образом:

• для поступления охлажденной воды из обратки нет никаких преград, кроме диаметра отверстия в узле подмешивания;
• нагретая котлом вода регулируется, в зависимости от температуры результирующего потока поступление горячего теплоносителя понижается и повышается;
• балансировка давления производится показателями пропускной способности выхода на коллектор.

Большинство продавцов умалчивают, что у них в продаже – именно термостатические трехходовые клапана. Из-за этого у многих пользователей возникают неожиданности в системе отопления, например, несоответствие выходной температуры установленным параметрам регулировки.

Работа термостатического трехходового клапана зависит от показателей давления на выходе котла и создаваемого циркуляционным насосом. Они должны быть примерно равны, тогда блок подмеса будет выдавать параметры, соответствующие установленным регулировкам. Часто котел создает большее давление в системе. И тогда результирующий поток при установке на регуляторе температуры в 25 градусов может иметь показатель в 30 и больше. Причина – обратка поступает в зону смешивания в недостаточном количестве, поскольку подается с недостаточным давлением.

Полнофункциональный клапан

Дорогой полнофункциональный клапан имеет смысл устанавливать в системе отопления, рассчитанной на большую площадь. Тогда для эффективной работы системы будет достаточно и объема проходящей воды, и падения температуры за время прохода жидкости по контурам комнаты.

При этом нет никаких неожиданностей в работе узла подмешивания. Вода на выходе имеет указанную регулятором температуру, расходомеры действуют точно, микроклимат в комнатах может регулироваться плавно и предсказуемо.

Полнофункциональные устройства обязательно оснащаются узлами автоматизированного управления, поскольку механические (улитки, биметаллические пластины) не отличаются надежностью и требуют создания сложной схемы.

Особенности выбора смешивающих узлов

Обвязка котла и других компонентов системы отопления всегда производится стандартизированными трубами. При этом каждый разработчик старается использовать резьбовые соединения одного типоразмера по всей структуре труб. Здесь может проявиться особенность конструкции трехходового клапана, которая способна не позволить системе работать эффективно и надежно.

Читайте также:  Теплый пол водяной монтажные схемы в квартире

Несмотря на то, что диаметр присоединения смешивающего узла по резьбе может быть достаточно значительным, это не говорит о реальной пропускной способности. Проблема в том, что внутренний диаметр отверстий, которые перекрываются регулирующей головкой или шаром, может быть от 4 и выше раз меньше соединительной трубы. Поэтому в магазине обязательно нужно рассматривать техническую документацию.

Ключевой параметр, который должен учитываться при выборе того или иного изделия – пропускная способность. Квалифицированные разработчики системы отопления способны предоставить такую цифру для ориентирования. Но если все делалось “на глаз”, ориентироваться нужно на показатели нагревательного котла. Количество воды, которое он способен производить за час или минуту, должно сравниваться с пропускной способностью клапана.

Недостатки смесительных узлов

Кроме уже упомянутой неожиданности с низкой пропускной способностью узла смешивания, у трехходового клапана есть еще несколько особенностей и потенциальных опасностей использования. Во-первых, гидравлическое сопротивление, которое создает изделие в системе теплого пола – весьма велико. Это стоит учитывать, если планируется создавать разветвленную сеть с несколькими коллекторами, циркуляционными насосами и узлами смешивания.

Вторая опасность, заключенная в работе трехходового клапана – возможность резкого поступления большого количества горячей воды в контуры отопления. Это может привести к завоздушиванию, вызвать аварии в виде протечек из-за резкого броска давления. Такая ситуация не является типичной. Но может возникать на стадии первичной регулировки и запуска системы, поэтому такие работы стоит поручать специалистам.

Немного об автоматизации

Автоматические системы регулирования доступны для большинства клапанов. Если узел не оснащен собственной головкой, можно приобрести отдельный сервопривод. В условиях квартиры или частного дома эффективно работают узлы с простой механической системой регулирования. Они компактны, имеют приемлемую цену и в режиме редких случаев регулирования – могут работать долгие годы.

Читайте также:  Причины почему не греет теплый пол

Для получения полностью автономной и не требующей вмешательства системы понадобится управляемая структура, работающая на основе показаний температурных датчиков в комнатах. Она может работать, управляя только блоком подмеса или – осуществляя изменение настроек расходомеров. Для организации сложных и надежных систем рационально приобретать узлы подмешивания, уже оснащенные сервоприводами.

В блоках подмеса с автоматическим управлением применяются электрические и пневматические структуры регулировки. Первые отличаются большей популярностью у потребителей, поскольку относительно дешевы и просто подключаются. Но они не отличаются высокой надежностью, поскольку зависят от параметров входящего энергопитания и могут требовать обслуживания. Пневматические приводы – дорогие, требуют сложного подключения. С обратной стороны – проблем у таких узлов не бывает долгими годами.

Используемые источники:

• https://znatoktepla.ru/teplyj-pol/trehhodovoj-klapan-dlya-teplogo-pola.html
• https://otivent.com/kak-podobrat-trehhodovoj-klapan
• http://teplodom1.ru/oborudovanie/2459-kak-vybrat-i-primenit-trehhodovoj-klapan.html
• https://infotruby.ru/armatura/trehhodovoj-klapan-dlya-teplogo-pola
• https://delaypol.com/teplyj-pol/trehhodovoj-klapan-dlya-teplogo-pola.html
