Как установить биметаллический радиатор отопления своими руками?

Один из этапов монтажа отопительной системы в квартире или частном доме – установка батарей отопления с подключением к магистралям. Указанную операцию лучше выполнять перед прокладкой труб, так проще сделать аккуратные радиаторные подводки. Остальные нюансы монтажных работ мы раскроем в подробной инструкции, как правильно установить радиатор отопления своими руками.

Выбор отопительных приборов по типу и мощности

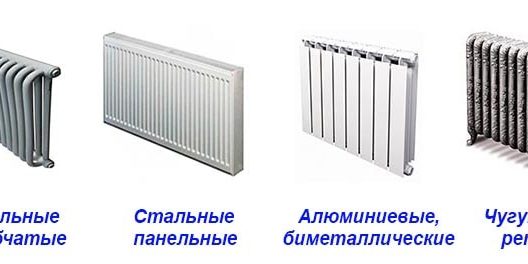

Если вы еще не приобрели батареи, то перед установкой нужно выбрать радиаторы отопления из 4 разновидностей, имеющихся в продаже:

1. Секционные алюминиевые. Производятся из легкого сплава – силумина (алюминий + кремний) в виде ребристых секций, окрашенных термостойким полимерным составом.
2. Биметаллические обогреватели изготавливаются двух видов – секционные и монолитные, хотя внешне готовые батареи выглядят одинаково. Конструкция: внутрь каждой секции из силумина заделан каркас из стальных труб.
3. Чугунные приборы отопления – дизайнерские и советского образца – бывают только секционными.
4. Стальные радиаторы свариваются из штампованного металла (панельные) либо изготавливаются методом литья (трубчатые).

Примечание. Кроме изображенных на фото обогревателей, существуют медные и плинтусные конвекторы. В водяных системах применяются довольно редко.

Тип отопительных приборов выбирайте по двум критериям: цена и внешний вид, соответствующий интерьеру комнат. Одна оговорка: для системы автономного отопления частного дома подойдут любые батареи, а в квартиру с централизованным теплоснабжением – радиаторы, выдерживающие давление 12 Бар. Как выбирать обогреватели, детально рассказывается в отдельной инструкции.

Теплоотдача батарей и регистров прописана в технической документации производителя. Согласно действующим нормам, мощность радиаторных секций указывается при разнице температур теплоносителя и комнатного воздуха 70 °C.

Например, температура помещения составляет 20 градусов, воды в трубах – 90 °C, тогда секция отдаст примерно 180 Вт теплоты. Поскольку теплоноситель редко нагревается до 80—90 °C, реальная теплоотдача выйдет гораздо ниже. Отсюда вывод: берите радиаторы с запасом 80—100%. Упрощенные способы расчета мощности описываются в нашем материале и на видео:

Почти все типы батарей предлагаются в 2 исполнениях – с боковым или нижним подключением. Здесь выбор зависит от способа прокладки труб и устройства подводок. Значит, перед установкой надо рассмотреть вопрос…

О способах подключения радиаторов

Схему присоединения нужно продумать заранее, от этого зависит положение отопительного прибора на стене. Пример: установка батарей с нижним подключением подразумевает монтаж гарнитуры с кранами, занимающей до 10 см места под обогревателем. Представьте, что над плинтусом проложены 2 линии двухтрубной системы, тогда при низком подоконнике радиатор просто не войдет в нишу.

Пример второй: вы решили самостоятельно произвести замену – снять в квартире старую чугунную «гармошку» и установить современный прибор. Железные трубы разводки не дадут реализовать нижнее присоединение – только боковое. Чтобы выставить радиатор посередине окна, придется нарастить подводки из полипропилена или металлопластика.

Способы подключения батарей:

1. Боковой разносторонний (диагональный). Теплоноситель подается через верхнее отверстие, выходит из нижнего с противоположной стороны, равномерно протекая по внутренним каналам. Теплоотдача максимальная, радиатор работает эффективно.
2. Боковой – обе подводки присоединяются с 1 стороны. Теряется примерно 10% тепловой мощности, поскольку дальняя часть батареи прогревается хуже.
3. Нижняя разносторонняя схема применяется в горизонтальных однотрубных системах типа «ленинградка». Эффективность прибора снижается на 10—20% в зависимости от давления, создаваемого циркуляционным насосом.
4. Чисто нижняя подводка теплоносителя не уступает диагональной благодаря конструктивной особенности – через первый вертикальный канал вода поднимается в верхнюю зону радиатора, а потом расходится по остальным протокам и собирается внизу.

Схемы с боковым подсоединением чаще реализуются в традиционных системах – двухтрубных или однотрубных (кроме ленинградской), которые монтируются открыто. Нижняя подводка – более современный вариант, трубы от котла прокладываются в полу, выходя непосредственно под батареей.

4 вида радиаторной арматуры

При запуске водяного отопления систему нужно балансировать, во время эксплуатации выполнять ремонт и промывку радиаторов. Для решения этих задач используется следующая запорно-регулирующая арматура:

• балансировочный вентиль;
• кран шаровой;
• клапан термостатический с термоголовкой;
• гарнитура для нижнего подведения труб.

Важный момент. При монтаже батарей отопления всегда используйте краны с американками – прямые и угловые. Соединение с накидной гайкой позволит в любой момент снять обогреватель без опорожнения трубопроводной сети.

Как правильно устанавливать радиаторную арматуру:

1. При соединении отопительного прибора с централизованным отоплением ставьте 2 шаровых крана, балансировочный вентиль не понадобится. Вариант второй: на подающей линии можно предусмотреть клапан с термоголовкой для автоматического регулирования температуры воздуха в комнате.
2. Радиаторы в частном доме подключаются так: на входе шаровой кран, на выходе – балансировочный вентиль. Если хотите регулировать проток автоматически, вместо входного крана ставьте термоголовку.
3. Для нижнего присоединения используйте специальную гарнитуру со встроенным балансовым вентилем от фирм Danfoss, Herz Armaturen, Oventrop. Есть модели под установку терморегулятора.

При замене батареи в квартире не забудьте предусмотреть байпас для прямого протока воды по стояку. Последний радиатор индивидуальной отопительной сети загородного дома оснастите 2 отсекающими кранами, балансировать его не придется.

Расположение и высота установки батарей

Радиаторы следует устанавливать в местах наибольших теплопотерь:

• традиционное месторасположение – под окном, посередине светового проема (если смотреть по вертикали);
• в коридоре неподалеку от входной двери;
• на лестничных площадках;
• возле холодных стен жилых комнат без оконных проемов.

Пояснение. Когда батарея установлена в подоконной нише, восходящий конвекционный поток смешивается с охлажденным воздухом от окна. Если вместо наружной стены в помещении сделаны витражи, лучше вмонтировать в пол водяные либо электрические конвекторы.

Если монтаж радиаторов отопления ведется под окнами, выдерживайте следующие минимальные отступы:

• от наружной стены – 2.5 см;
• от подоконника – 50 мм;
• от пола – 60…200 мм в зависимости от вида отопительного прибора и способа его подключения.

В отличие от алюминиевых и биметаллических батарей, глубина стальных панельных радиаторов колеблется в широком диапазоне – от 6 см (тип 10) до 160 мм (тип 33). Чем толще батарея, тем больше воздуха она способна пропустить и нагреть. Значит, нужно обеспечить подвод воздуха снизу и отвод теплого потока сверху обогревателя. Монтажные схемы стальных панелей разных типов приведены на чертеже.

Рекомендация. Не советуем полностью зашивать радиатор после установки, делая 2 конвективных проема с решетками. Вы потеряете весь инфракрасный тепловой поток, а это минимум 20% мощности батареи. Зато воздух под обшивкой нагреется до 30—40 °C, из-за разницы температур между улицей и нишей вырастут потери тепла.

Инструкция по монтажу

Чтобы повесить и подключить батарею к трубам отопления, подготовьте такие комплектующие и материалы:

• крюки с пластиковыми дюбелями для крепления радиатора к стене – минимум 3 шт.;
• 2 футорки (боковые пробки) с правой трубной резьбой, обозначены латинской буквой D;
• 2 футорки с левой резьбой, маркировка – S;
• 1 ручной воздухоотводчик (кран Маевского) с ключом;
• 1 заглушка;
• уплотнительная силиконовая нить или лен;
• кран, вентиль балансировочный, термостатический клапан, гарнитура – согласно схеме;
• полипропиленовые, металлопластиковые либо полиэтиленовые трубы внутренним диаметром 10—15 мм на подводки.

Количество креплений зависит от величины отопительного прибора. Алюминиевую батарею до 10 секций надо крепить на 3 крюка или специальных кронштейна – 2 сверху, 1 снизу. В остальных случаях применяется 4 крепления.

Стальные панели продаются в сборе, подвесные кронштейны идут в комплекте. Тяжелые чугунные радиаторы напольного монтажа оснащаются ножками.

Из инструментов вам понадобится:

• электродрель и сверло, соответствующее твердости стены;
• отвертка либо шуруповерт;
• уровень строительный;
• ключ газовый;
• рулетка, карандаш.

Предварительная сборка

Радиаторные секции стягиваются между собой ниппелями – металлическими сгонами, на которых нарезана левая и правая резьба (на половину длины). Для соединения нужен длинный ключ с насадкой под ниппель, в домашнем хозяйстве такого не найдется. Отсюда совет: попросите скрутить секции прямо в магазине.

Секционную батарею собирайте в таком порядке:

1. Зачистите площадки вокруг боковых отверстий.
2. Закрутите с торцов 4 футорки, аккуратно подтяните их газовым ключом. Обратите внимание: пробки с обычной резьбой должны закручиваться в правые торцы радиатора, с левой резьбой – в левые (если смотреть на лицевую сторону изделия).
3. Неиспользуемый нижний выход закройте заглушкой из комплекта.
4. Пользуясь уплотнительным материалом, запакуйте и вкрутите в верхний канал кран Маевского.
5. В оставшиеся 2 отверстия установите ответную часть американок, отсоединенных от кранов.

Важный момент. Элемент американки с накидной гайкой не нужно заворачивать внутрь футорки до упора. Иначе гайка не отодвинется от края и не даст присоединить сам вентиль. Для вкручивания понадобится специальный внутренний ключ, но при желании можно обойтись мощными пассатижами.

После монтажа американок прикрутите вентили и затяните (пока от руки). Панельные обогреватели сборки не требуют, разве что придется установить воздухоотводчик. Пленку с корпуса не снимайте – она защитит покрытие от случайных повреждений.

Как разметить крепление радиатора

Начинаем с подготовки – убираем мешающие предметы, отдираем старые обои (на их место можно приклеить отражающий экран из фольги), производим демонтаж старой батареи в случае замены. Будьте внимательны, не отрежьте болгаркой резьбу на стальных трубах разводки. Лучше почистить ее металлической щеткой и распаковать муфтовое соединение, открутив гайку.

Справка. Если в силу разных причин резьба пришла в негодность, придется искать комплект трубных лерок и нарезать витки по новой. В открытых системах отопления, работающих под атмосферным давлением, допускается применение обжимных соединительных муфт типа GEBO.

Как сделать правильную разметку под батарею:

1. Определите середину оконного проема и обозначьте его на стене вертикальной линией.
2. Отступив от подоконника 7—10 см, прочертите горизонталь с помощью уровня. Эта линия обозначает положение верхнего торца радиатора.
3. Измерьте расстояние от центра собранной батареи до точек подвеса, отложите его на горизонтали в обе стороны от вертикальной линии. Секционный обогреватель можно приставить к стене и сделать метки напротив двух крайних стыков.
4. Выясните размер от верхней панели до точки крепления радиатора, отложите это расстояние вниз от предыдущих меток. Получите верхние точки сверления.
5. Точки нижних подвесов определяются легко: отступите вниз еще 50 см – это стандартное межосевое расстояние обогревателей. Бывают и другие размеры – 300, 600 мм и так далее.

Перед разметкой обязательно проверьте горизонтальность подоконника. Если он стоит неровно, а вы повесите батарею по уровню, то со стороны будет казаться, что именно радиатор закреплен криво. Тогда нужно ориентироваться по наклону подоконника.

Момент второй: чтобы воздух уходил через кран Маевского, обогреватель устанавливается с небольшим уклоном. Сторона прибора, где находится воздухосбрасыватель, приподнимается буквально на 1–2 мм, визуально такой перекос останется незаметным.

При замене радиатора с подключением к существующим трубам придется замерять их положение относительно подоконника, потом привязываться по высоте. Как это делается, покажет мастер на видео:

Завершающий этап

Окончательная установка радиаторов отопления ведется по простым правилам:

1. Просверлите отверстия, забейте дюбели и прикрепите подвесы. Крюки для секционных приборов вкручиваются с учетом наименьшего отступа 25 мм.
2. Подвесьте батарею на кронштейны и примерьте подводки. Для удобства начертите линии на стене.
3. Снимите радиатор и выполните предварительные работы – пробейте борозды для скрытой прокладки, подключите подводки к магистралям, наклейте отражающий экран.
4. Окончательно установите отопительный прибор, подсоедините трубы и затяните американки.


Для успешного заполнения системы теплоносителем отсекающие краны и вентили оставьте открытыми. Ручной воздухоотводчик должен оставаться закрытым, он используется в процессе закачки воды или антифриза.

При замене радиатора центрального отопления в разгар сезона необходимо перекрыть весь стояк. По окончании монтажа краны на входе батареи закройте, потом подайте воду в стояк. Когда шум теплоносителя затихнет, медленно открывайте сначала верхний кран, потом нижний. Спустите воздух из батареи.

Как подвесить батарею на утепленную стену

Иногда домовладельцы утепляют внешние стены изнутри слоем пенопласта либо экструдированного пенополистирола толщиной 50 мм. При установке радиаторной батареи возникает проблема – штатные крюки слишком коротки, а более длинные испытывают консольную нагрузку и гнутся. Понятно, что крепиться к пенопласту нереально, только к стене.

Простое решение предлагает наш эксперт Виталий Дашко в своем видео. Технология монтажа батареи такая:

1. Размечаем точки крепления по вышеизложенной инструкции.
2. Берем деревянный брус 5 х 5 см (или по толщине утеплителя) длиной 600 мм либо по размеру кронштейна для стального радиатора.
3. Вырезаем в пенопласте вертикальное углубление, вставляем туда брус и прикручиваем к стене любым крепежом – дюбелями, анкерами, нагелями.
4. Ставим отопительный прибор на штатные подвесы, прикрепленные к брускам.

Смотрим видеоролик по установке радиатора на утепленную стену:

Заключение

Для установки радиаторов отопления своими руками не нужно проходить какое-то специальное обучение либо иметь профильное образование. Достаточно запомнить нюансы монтажа, посмотреть несколько видео от опытных мастеров и можно приступать к работе. Единственное предостережение: батареи следует крепить надежно, особенно чугунные. Просадка или обрыв кронштейна приведет к вытеканию теплоносителя, иногда довольно горячего 😊.

Потребность ремонта, разборки и сборки алюминиевого радиатора, может произойти в любой момент и в любом помещении. Причин, срочного и безотлагательного вмешательства в целостность алюминиевой конструкции, много. Чаще всего, как показывает практика, авария батареи происходит в многоэтажных домах с центральной отопительной системой. Где хозяева, вопреки советам и рекомендациям специалистов, всё же устанавливают алюминиевый радиатор.

Основные причины ремонта алюминиевого радиатора

А почему происходят такие казусы? Дело в том, что алюминиевые отопительные батареи не совсем подходят, для установки и эксплуатации, в подобных строениях, из-за лимита допустимого рабочего давления изделия. У алюминиевых радиаторов, максимальное (допустимое) рабочее давление в пределах 15 атмосфер. Установка алюминиевого радиатора в квартире, с внешним источником подачи тепла, вынуждает изделие работать на пределе, так как, рабочее давление центральной системы отопления, как правило, находится в пределах 12-15 атмосфер, а при опрессовке (запуске системы) достигает значительно больше.

Как понимаете, авария алюминиевой батареи, в таких условиях эксплуатации, неизбежна и может произойти в любой момент и необязательно, что вы будите, при этом, находиться дома и об этом узнаете первым. А значит, исходя из выше изложенного, внезапная авария алюминиевой конструкции, может повлечь за собой, на большие — серьёзные финансовые расходы, которые придётся потратить не только на ремонт своего помещения — квартиры, но, а так же, на возмещение, последствий аварии, соседям.

Причины срочного ремонта алюминиевого радиатора

Но случаются и другие причины, вынуждающие к срочному ремонту, вмешательство в целостность конструкции батареи, то есть, к привлечению квалифицированного специалиста или разборки и сборки алюминиевого радиатора отопления своими руками. Если же вы решили обойтись, в целях экономии или других обстоятельств, своими силами (самостоятельно), то придётся досконально изучить тему и узнать: «Как правильно разобрать и собрать алюминиевый радиатор отопления своими руками?».

Как показывает практика, основных причин, которые подразумевают проведение срочных, профессиональных ремонтных (разборку и сборку алюминиевого радиатора отопления самостоятельно) действий — три:

1. Засоренность отопительной батареи. Радиатор еле тёплый (не все секции одинаковой температуры), хотя труба, источника тепла, горячая. Такой дефект, предполагает разборку и промывку изделия;
2. Меж секционная течь батареи. Между соединениями секций проступает влага или же происходит течь жидкости — предполагает разборку конструкции и замену уплотнительных элементов;
3. Возникновение течи секции радиатора. Появление трещины или другого дефекта, непосредственно, в самой секции, который провоцирует выделение или протекания конструкции — предполагает замену или реставрацию секционного элемента, или батареи целиком.

Конструкция алюминиевого радиатора отопления

Для предотвращения, возникшей сантехнической проблемы с алюминиевой батареи в вашем доме (квартире) и устранения её своими руками, необходимо, в начале ознакомиться с конструкцией этого изделия, а уж потом приступать к ремонтным действиям. Так вам будет на много проще понимать и осуществлять нужные сантехнические работы с алюминиевым радиатором отопления, которые планируете произвести самостоятельно.

Основные параметры батареи из алюминия

Алюминиевые отопительные батареи имеют разную форму конструкции. Отличаются они, как правило, только технологией производства. Специалисты, условно, их делят на три основных вида:

1. Литые — монолитное изделие, созданное методом литья алюминиевого сплава под давлением.
2. Экструдированные — конструкция из алюминиевого сплава формируется при помощи экструзии, своеобразного прессования размягчённого алюминиевого сплава. Далее, полученные элементы разрезаются на отдельные части. Затем, каждые эти части сваривают между собой, формируя будущую деталь, которая, в последствии, соединяется, друг с другом, механическим способом. Герметичность изделия, достигается специальными уплотнительными приспособлениями и материалами.
3. Комбинированные батареи, соединяют в себе два перечисленных выше варианта. В результате получаются конструкции, в которых вертикальные экструдированные детали собраны в литые коллекторы.

Сравнительная прочность и надёжность алюминиевой конструкции, больше свойственно литым изделиям. В остальном же, экструдированный и комбинированный вариант, ничем не уступает цельным приборам.

Технические характеристики (параметры) батареи из алюминия:

• Меж осевое расстояние составляет 350-500 мм;
• максимально возможное рабочее давление, зависит от торговой марки изделия и колеблется, в основном, от 5 до 15 атмосфер. Есть исключение, так называемые «усиленные» алюминиевые батареи. Их параметр рабочего давления достигает до 24 атмосфер;
• распространённые габариты изделия (мм): высота — 380-590, ширина — 80 и толщина — 81-100;
• обычный диапазон мощностей — от 82 Вт до 212 Вт;
• вес одной секции: в пределах 1-1,47 килограмма;
• максимальная температура теплоносителя в системе отопления, не должна превышать 110 градусов Цельсия;
• объем жидкости в секции: 0,25-0,46 л;
• срок службы (гарантия от производителя): минимум 10 лет.

Важно! Изготовленная секция, алюминиевого радиатора отопления, лицензионным производителем, не может весить меньше 1 килограмма. Состоящая из 10 секций, алюминиевая конструкция отопительного прибора, должна иметь вес, в пределах, 11—12 килограмм.

Разборка и сборка алюминиевого радиатора отопления

Для того, чтобы снять и разобрать, а затем собрать и установить, алюминиевый радиатор отопления, понадобится не большой набор специальных инструментов:

• Набор гаечных ключей;
• набор отвёрток;
• радиаторный ключ;
• газовый ключ №2;
• монтировка.

Демонтаж алюминиевого радиатора отопления

Первым этапом сантехнических работ, является демонтаж отопительной батареи с установленного места. Чтобы исполнить это, выполняем следующие действия:

1. Перекрываем подачу тепловой жидкости в системе отопления и сбрасываем давление.
2. Во избежание травм или других казусов, даём радиатору и жидкости внутри, полностью остыть.
3. Далее, при помощи подходящего по размеру, гаечного ключа, раскручиваем резьбовое соединение, где батарея крепится к трубе.
4. Смещаем открученную муфту по трубе и снимаем алюминиевое изделие. Сливаем оставшуюся в батареи жидкость и кладём на специально постеленную на пол полиэтиленовую плёнку. Кладём радиатор лицевой стороной вверх.
5. Сразу же, вынимаем и моем фильтр. Это действия нельзя откладывать в долгий ящик, так как грязь может засохнуть и очистить её будет проблематично, а значит, повторное использование этого фильтра, может стать невозможным.

Разборка алюминиевого радиатора отопления

Далее, переходим к следующему этапу сантехнических работ, то есть, к разборке батареи на отдельные секции. Перед тем как приступить к ремонтным действиям, необходимо знать, что секции алюминиевого радиатора, между собой соединяются, при помощи ниппель-гаек – это пустотелые внутри гайки с наружной резьбой в обе стороны и пазами, для монтажа внутри.

Радиаторный ключ

Для разъединения батареи на секции, применяем, специально предназначенный для работы с ниппель-гайками, радиаторный ключ. Визуально, этот инструмент представляет собой, ключ лопаткой с засечками на стержне, которое соответствует ширине секций алюминиевых радиаторов. Нет возможности приобрести радиаторный ключ – изготовить его самостоятельно, человеку с техническими навыками, не составит большого труда.

Для разъединения секций алюминиевого радиатора, помещаем лопатку в пазы соответствующей ниппель-гайки в отверстии сверху и делаем пару оборотов против часовой стрелки. После чего, вынимаем и вставляем, радиаторный ключ, в отверстие снизу в пазы соответствующей ниппель-гайки и также, как в первом случае, проворачиваем на пару оборотов. Затем, ключ возвращаем к верхней ниппель-гайке и наоборот. Словом, повторяем все движения до тех пор, пока секции не разъединятся полностью.

При отворачивании ниппель-гайки, необходимо, чтобы избежать перекоса, строго соблюдать последовательность действий. Для удобства, чтобы иметь возможность прикладывать необходимое усилие на инструмент, на конце радиаторного ключа имеется сквозное отверстие, в которое, при необходимости, в качестве рычага, можно вставить монтировку, большую отвёртку или любой, соответствующего диаметра, металлический стержень.

Ремонт и чистка алюминиевого радиатора

После того, как алюминиевый радиатор отопления разобран полностью – чистим и моем его изнутри. Обязательно, меняем все прокладки и уплотнения.

Если необходимо устранить дефект или трещину конструкции, для этого, нужно приготовить специальный раствор – в эпоксидную смолу добавляем бронзовый порошок и тщательно перемешиваем. Обязательно, перед нанесением изготовленного раствора, производим тщательную зачистку повреждённого участка. После нанесения раствора, ждём полного высыхания, минут 20 – 40. Все ремонтные действия необходимо делать быстро, так как, приготовленный состав быстро схватывается (сохнет).

После выполнения необходимых ремонтных мероприятий: по обслуживанию и устранению неисправностей алюминиевой конструкции, следующие действия – это сборка батареи и монтаж на прежнее место.

Сборка алюминиевого радиатора отопления

Последовательность сантехнических (ремонтных) действий, при сборке алюминиевого радиатора:

• Для сборки алюминиевого радиатора отопления, располагаем его на ровной поверхности. Затем, тщательно обследуем все резьбовые соединения, на предмет трещин и сколов;
• Зачищаем каждое соединение, удаляя сор и грязь. Если планируете добавить новые секции, то необходимо тщательно зачистить торцы. Для этого, как правило, используют мелкую (мелким зерном) наждачную бумагу. Она не оставит на поверхности глубоких царапин, которые могут спровоцировать протекания (течь) нагревающей жидкости;
• Обезжириваем торцы растворителем или высокооктановым бензином. Прокладки обрабатываем мыльным раствором;
• Далее, приступаем к соединению секций. Надеваем на ниппель-гайку уплотнительные кольца из паронита и приставляем к обеим сторонам секции изделия. Далее, скручиваем радиаторным ключом, повторяя в обратной последовательности, действия, которые производили при разборке алюминиевой батареи. Крутим радиаторным ключом до тех пор, пока инструмент не упрётся – перестанет, без усилия, поворачиваться. Далее, при помощи рычага, подтягиваем конструкцию. При этом, не следует прилагать слишком большого усилия. Алюминий мягкий материал и повредить, целостность резьбы, очень легко. И так, повторяя все сборочные действия, собираем алюминиевое изделие целиком;
• В конце сборки, с одной стороны вкручиваем заглушку, а с другой, кран Маевского. Он предназначен, для предотвращения воздушных пробок в отопительной батареи.
• После, выполняем монтаж алюминиевого радиатора отопления – подсоединяем к системе отопления. При этом, обязательно обращаем пристальное внимание на герметичность соединения. После чего, делаем опрессовку (проверку) конструкции. Пускаем воду в систему и проверяем. Смотрим результат: качество разборки и сборки алюминиевой отопительной батареи.

Вывод — подведение итога вышеизложенного

И так, подведём итог выше изложенного. Разобрать и собрать алюминиевый радиатор своими руками (самостоятельно) – вполне возможно. Получиться ли у Вас, выполнить все, требуемые ремонтные, сантехнические действия, качественно – профессионально? Зависит только от Вас и от качества сборки и опрессовки алюминиевой отопительной батареи. Надо понимать, что не предвиденная, внезапная поломка, может повлечь за собой и не предвиденные, большие расходы.

Поэтому будет не лишним, перед тем, как разобрать и собрать алюминиевый радиатор самостоятельно, досконально взвесить, все за и против. И, если есть хоть капелька сомнений, то лучше самому не браться за подобные ремонтные мероприятия, а заказать ремонт алюминиевого радиатора у профессионала. То-беж, вызвать на дом, квалифицированного мастера-сантехника.

Некоторые особенности алюминиевых радиаторов

Главным преимуществом данного устройства является его эксплуатация. В любой момент, когда потребуется, человек может добавить количество секций, что приведет к увеличению эффективности тепловой системы. Следует отметить, что алюминиевые радиаторы могут использоваться как в закрытом варианте отопительных систем, так и в открытых. При использовании данного оборудования, температура в помещении изменяется практически моментально. Главным недостатком можно считать повышенное восприятие к коррозии. К главным особенностям радиатора следует относить:

1. Рабочее давление в системе отопления.

Срок использования устройства.

Размеры и варианты подводки.

Внешний вид и покраску.

Особенности алюминиевых радиаторов являются главным аспектом их цены. Чем выше цена изделия, тем эффективней оно работает и имеет лучшее качество.

Применять алюминиевые батареи можно в тех системах отопления, которые имеют давление от 6-ти до 16-ти атмосфер. Чтобы улучшить продажу изделий и повысить возможность их использования на различных объектах, некоторыми производителями было предложено разработать агрегаты, которые способны выдержать давление до 25-ти атмосфер. В квартире, нормальное давление составляет 6, максимум 8-мь атмосфер. В частном дому данный показатель не превышает 6-ти и может снизиться до 4-х атмосфер. (См. также: Как выбрать радиаторы отопления)

Сборка чугунного радиатора

Производится в обратной последовательности, отличие лишь в смене направления вращения ключа. Не забывайте о замене прокладок, лучше всего купить в магазине паронитовые, они прочнее, долговечнее и выдерживают агрессивные теплоносители (антифризы).

Вдруг не найдёте таких прокладок, можно использовать сантехнический лён. Он наматывается на правую резьбу по часовой стрелке, а на левую наоборот — против часовой стрелки. Ещё для надёжности на резьбу ниппель-гайки можно нанести герметик (например Unilock). Если использовать в системе планируете антифриз, то на подмотку краску наносить нельзя — ее разъест очень быстро и придется все перепаковывать. А это — слив системы, ее промывка, разобрать, потом собрать все секции… работы много. Так что под систему с антифризами используйте химический стойкий герметик и паронитовые прокладки.

Особенности монтажа радиаторов отопления

Согласно отраслевому СНиПу, здесь необходимо придерживаться следующих нормативов:

• между батареей и полом нужно выдержать расстояние от 10 см, между отопительным прибором и подоконником – от 5 см, до ближайшей стены – 3-5 см;
• длина устройства, фиксируемого под окном, должна составлять не более 50-75% от ширины проема;
• вертикальная ось батареи (ее определяют на глаз посередине) должна продолжать аналогичный параметр окна. Здесь возможно отклонение не более 2 см;
• монтаж радиаторов наиболее целесообразен в зонах, где проявляется интенсивная циркуляция воздуха – у дверных проемов, под окнами.

Если нанести на стену теплоотражающий экран (в частности, прикрепить фольгированный материал), батарею можно расположить ближе – на расстоянии 2,5 см. Дополнительный отделочный слой способствует отражению тепла от стены, что ведет к экономии энергоресурсов и более быстрому обогреву помещения.

Технология сборки определяется видом эксплуатируемой системы и выбранной схемой подключения оборудования.

Плюсы и минусы обогревателей из алюминия

Алюминиевые радиаторы стали частыми «гостями» частных домов и квартир в домах с централизованным отоплением.

Это стало возможным благодаря тем качествам, которые завоевали сердца потребителей во всем мире:

1. Алюминий является одним из лучших проводников тепла, отдавая его в окружающее пространство двумя способами: излучением и тепловой конвекцией. Эта возможность особенно востребована в отопительных системах с нестабильным напором носителя.
2. Сборка секций алюминиевых радиаторов возможна без привлечения дополнительных сил. Так как их небольшой вес позволяет все сделать своими руками. Их легко как перевозить, так и устанавливать.
3. Эти батареи способны выдерживать давление от 16 до 25 атмосфер, что делает их желанными на местах, которые занимали чугунные «гармошки». Существуют 2 вида алюминиевых радиаторов. Один из них подходит для автономных отопительных систем, где нагрузка редко превышает 10 атмосфер. Второй – для батарей, подключенных к централизованному обогреву, где случаются перепады до 15 атмосфер.
4. Алюминиевые радиаторы стоят намного ниже стальных или биметаллических аналогов. Это один из самых важных факторов, который привлекает потребителей.
5. Они легко регулируются, что позволяет создавать необходимый микроклимат в помещении и экономить при этом средства на обогреве.
6. Они обладают привлекательным дизайном, который легко вписывается в любой интерьер.

Эти качества сделали батареи из алюминия востребованными во всем мире, несмотря на то, что у них есть незначительные недостатки:

1. Алюминий неустойчив к образованию коррозии, но современные радиаторы обрабатываются специальными средствами, которые предотвращают ее появление. Но даже после обработки подобные обогреватели лучше держать заполненными теплоносителем, что трудно сделать в централизованной системе отопления, где сброс воды производится после каждого окончания сезона. Именно поэтому алюминиевые батареи больше востребованы в автономных системах, где подобных сбросов нет.
2. Батареи этого вида склонны к завоздушиванию, поэтому в начале отопительного сезона из них нужно стравливать лишний воздух.
3. Резьбовое соединение в алюминиевых моделях слабое и при сильном гидравлическом ударе на местах стыка может появиться течь. Устранить этот дефект можно, только зная, как собрать алюминиевый радиатор отопления с применением дополнительных прокладок.

Этот вид радиаторов выпускается в двух видах: цельный и секционный. Второй наиболее распространен в частных домах и квартирах.

Схемы подключения радиаторов

К отопительному контуру радиаторы отопления подключаются по нескольким схемам, к выбору которых нужно подходить очень ответственно. Дело в том, что неправильное подключение приводит к потере почти половины тепла.

Неправильное присоединение секций приводит к неравномерному прогреву системы, а нарушение технологии сборки приводит к образованию протечек и порывов

Следовательно, важно не только подобрать подходящую схему, как соединить батареи отопления между собой, но и правильно присоединить секции радиатора. В любом случае работа требует внимания и аккуратности

Радиаторы к системе отопления  подключаются следующим образом:

• Последовательно.

В этом случае требуется одна труба отопительного контура.

Параллельно. В работе задействуются две трубы, друг с другом радиаторы соединяются посредством верхнего и нижнего отвода.</li> Сквозное подключение подразумевает прохождение теплоносителя через систему прибора отопления.</li></ul>

Как собрать алюминиевый радиатор

Собираем в обратной последовательности. Секции располагаем на ровной поверхности (подходящих размеров стол или просто кладём на пол). Если радиатор не новый, откручиваем торцевую заглушку и кран Маевского.

Перед монтажом следует хорошо исследовать резьбы и пазы, они должны быть качественными, без сколов и перепадов. На монтируемой секции для пробы «прогоняем» резьбу вкручивая-выкручивая ниппель

Здесь нужно обратить внимание на то, что перед резьбой под слоем заводской краски может находится прокладка. Потрите слегка торец мелкой наждачной бумагой, если она там обнаружится, то её нужно аккуратно срезать ножом с острым лезвием

Так алюминиевый радиатор выглядит в разрезе

Перед тем, как добавить секции радиатора отопления, обязательно зачищаем торцы до гладкой поверхности. Снимаем даже заводскую краску. На торцах радиаторов она не нужна, а только будет способствовать раннему проявлению течей. Под краску рано или поздно начнет просачиваться теплоноситель. В случае с незамерзающими жидкостями это произойдет очень скоро, если используется в системе вода, то не очень, но произойдет обязательно. И тогда между секциями начнет подтекать теплоноситель, хотя прокладки еще в идеальном состоянии. А все дело в том, что краска на торцах расслоилась или ее разъело, появились микротрещины. Так что обязательно зачищаем торцы до чистого металла, но используем мелкую наждачную бумагу, чтобы поверхность металла была гладкой и без царапин. Это гарантирует эксплуатации системы без течи в радиаторах.

Для лучшей герметичности торцы потом нужно обезжирить (можно бензином). Обезжиривают также и прокладки, но их нужно вымыть обычным мыльным раствором. Для системы, которая будет заполняться водой обезжиривание — необязательная процедура, а для систем, которые будет работать на антифризах ее проводить нужно. Антифризы имеют большую текучесть и просачиваются в самые мельчайшие поры. После того, как все высохнет начинаем собирать алюминиевые радиаторы.

Затем наживляем на пол-оборота обе ниппель-гайки. Сверху на ниппель одеваются термостойкие паронитовые (силиконовые) прокладки для герметизации стыков. Теперь берём секцию, которую нужно прикрутить и плотно приставляем к гайкам, проверяя плотность их прилегания. Далее, вставляем ключ в верхнее отверстие и закручиваем на 1-2 оборота. При этом пока не пользуемся рычагом. Крутим руками. Затем проделываем ту же операцию и в нижнем отверстии. Повторяем несколько раз, поочередно на несколько оборотов затягивая обе гайки.

Секции откручиваем постепенно, на один -два оборота гайки то снизу, то сверху

Закручиваем настолько, насколько хватит сил. Только после ручной затяжки можно пользоваться рычагом. Это нужно делать в два этапа на каждом ниппеле. Чрезмерных усилий лучше не прикладывать при финальной затяжке ниппелей, поскольку можно легко сорвать резьбу: алюминий мягкий металл, не забываем.

Если секция собрана полностью, на неиспользованные отверстия с одной стороны накручиваем заглушку, а с другой — кран «Маевского» (для выпуска воздуха из системы). Теперь вы знаете, как собрать секции радиатора отопления и при необходимости сможете дорастить несколько секций.

Виды систем отопления

Здесь выделяют 3 категории – однотрубную, двухтрубную и коллекторную, они отличаются уровнем теплообеспечения и спецификой соединения конструктивных элементов.

Виды систем отопления

Однотрубная

Оборудование объединяется в связку таким образом, чтобы теплоноситель двигался лишь по одной трубе, последовательно проходил через каждый радиатор и уже остывшим поступал в котел. Такой простой способ монтажа повсеместно используется в многоэтажных домах. Недостаток решения: через каждую следующую батарею проходит все более остывающая вода, соответственно помещения хуже прогреваются. Здесь нет возможности индивидуального ремонта одного радиатора, в экстренной ситуации придется отключать стояк.

Двухтрубная

Благодаря параллельному соединению батарей горячий теплоноситель поступает к каждой из них по одной трубе по отдельности. Весь комплекс оборудования прогревается равномерно, остывшая вода стекает в обособленную обратную трубу, по которой переводится в котел, где повторно нагревается. Здесь также не сложно собрать систему, при необходимости замены нужно отсоединить лишь один радиатор.

Коллекторная

Эта сложная схема используется для теплообеспечения коттеджей: к каждому радиатору необходимо подвести отдельные трубы. Обычно к ее монтажу привлекают профессионалов.

Инструкция по подключению алюминиевых радиаторов

В зависимости от типа отопительного прибора и того, какая обвязка радиатора отопления используется, существует несколько вариантов установки. Описать все варианты в одной статье невозможно, поэтому мы кратко расскажем, как правильно установить алюминиевый радиатор отопления на примере его секционной разновидности.

Необходимые комплектующие для радиатора

Для монтажа понадобятся следующие комплектующие:

1. На коллекторах в заводских условиях выполнена правая и левая резьба с соответствующей стороны. Они нужны для добавления секций. Для перехода на правостороннюю резьбу понадобятся переходники.
2. Чтобы закрыть оставшиеся два входа, понадобятся заглушки с внешней резьбой, которая соответствует купленному переходнику.
3. Иногда на верхнем коллекторе ставят не заглушку, а кран Маевского для спуска скопившегося воздуха.

Комплектующие детали можно покупать по отдельности или в комплекте. Для удобства ремонта и замены прибора можно установить шаровые краны. Для упрощения монтажных работ лучше использовать американку (это краны с муфтовым соединением и накидной гайкой). Иногда вместо шаровых кранов устанавливают угловой или прямой терморегулятор.

Для работы понадобятся следующие инструменты:

• разводной ключ;
• уплотнительная паста;
• рожковый ключ;
• пакля;
• строительный уровень;
• перфоратор;
• угольник;
• рулетка;
• карандаш.

Процесс монтажа

Последовательность установки отопительного прибора следующая:

1. Для начала нужно разметить место установки, высверлить отверстия и закрепить кронштейны. Крепежи выставляются по уровню в строго горизонтальной плоскости.
2. Переходят к сборке сантехнической части. Для этого батарею укладывают на верстак и запаковывают прибор купленными комплектующими деталями.
3. Затем батарею навешивают на кронштейны. Проверяют горизонтальность и вертикальность установки, а также расположение ранее установленных элементов обвязки.
4. На резьбовую часть крана, которая расположена с другой стороны от накидной гайки, крепим элементы, позволяющие соединить прибор с отопительным контуром. В случае с полипропиленовыми трубами это фитинги. Для крепления к стальному трубопроводу выбирают резьбовой сгон.
5. Трубную магистраль стыкуют по месту с батареей.
6. После врезки в трубопровод в накидные гайки на американках укладывают уплотнительные прокладки. Радиатор герметично присоединяется к контуру обратки и подачи.
7. В завершение выполняется опрессовка системы для оценки герметичности всех соединений.

Ключевые правила разборки радиаторов отопления

В зависимости от состояния и типа батареи нужно подготовить инструментарий:

• ниппельный ключ;
• болгарку либо автоген;
• кувалду, молоток;
• разводной ключ (его можно заменить комплектом гаечных ключей, имеющих разные головки);
• строительный фен;
• зубило.

Важно найти качественный ниппельный ключ: он выглядит как железный прут, на одном его конце есть головка в форме лопатки, на другом – отверстие либо ушко. Инструмент оснащен засечками, ширина секций радиатора соответствует расстоянию между ними

Во время демонтажа старой батареи вытекает грязный теплоноситель, нужно защитить пол клеенкой или большим количеством ветоши.

Разборка биметаллических и алюминиевых секционных изделий

Перед тем, как демонтировать устройство своими руками, нужно остановить подачу теплоносителя и сбросить давление. На схеме представлен биметаллический радиатор в разрезе – она поможет сориентироваться в последовательности работ.

Из чего состоит радиатор отопления

Как разобрать батарею отопления:

• нужно подождать, когда прибор остынет. Чтобы вынуть его из системы, следует открутить соединительные входные и выходные муфты;
• отодвинуть муфты по трубе от элемента обогрева и снять его с кронштейнов;
• избавиться от оставшейся внутри жидкости, положить прибор на ровную поверхность лицевой стороной вверх;
• снять и тщательно промыть фильтр, иначе в нем засохнет грязь.

Можно приступать к разделению радиатора на секции, разобравшись с направлением движения ниппель-гайки (иначе велика вероятность повреждения оборудования). Кольцеобразная гайка имеет внутренние пазы и внешнюю резьбу – правую и левую, при ее откручивании секции раздвигаются. Производители биметаллических батарей маркируют свою продукцию, обозначают направление резьбы: S – левосторонняя, D – правосторонняя

При откручивании важно придерживаться этой подсказки, чтобы не сорвать резьбу на отопительном приборе

Ниппельный ключ нужно вставить в радиатор и направить к гайке с помощью насечек на инструменте, воспользоваться рычагом и сдвинуть соединительный элемент. Здесь пригодится помощник – он будет удерживать батарею в ровном положении. После разъединения нужно осмотреть размещенные между секциями металлические прокладки – те, что сохранились в хорошем состоянии, можно использовать повторно, силиконовые подлежат обязательной замене.

Как разобрать чугунную батарею отопления

Такие изделия обычно используются десятилетиями, их сложно демонтировать без серьезных повреждений. Чтобы вынуть прибор из места крепления, нужно раскрутить входные и выходные сгоны. Если они не сдвинутся с места, придется воспользоваться автогеном либо болгаркой – срезать соединения. Оборудование нуждается в промывке, далее его нужно уложить на рабочую поверхность.

Чтобы разобрать чугунный радиатор отопления раскрутите входные и выходные сгоны

При длительной эксплуатации компоненты конструкции прикипают друг к другу, разборка не нового чугунного радиатора подразумевает применение большой физической силы. Если не получается открутить гайку, ее следует нагреть автогеном, строительным феном, паяльной лампой. Изъеденные ржавчиной соединительные пазы не удастся разобрать вручную, но если разбить их кувалдой, можно в процессе разрушить всю конструкцию. Сложнее, но эффективнее будет распилка стыков ножовкой по металлу либо болгаркой. После вывода из системы поврежденной секции необходимо выбить молотком и зубилом ниппель-гайку. Общий вес конструкции – 75 кг, здесь не обойтись без помощника.

Используемые источники:

• https://otivent.com/ustanovka-batarej-otoplenija
• https://santehnik-ryazan.ru/kak-razobrat-i-sobrat-aljuminievyj-radiator-otoplenija/
• https://vse-otoplenie.ru/sborka-aluminievyh-radiatorov-otoplenia-svoimi-rukami-video
