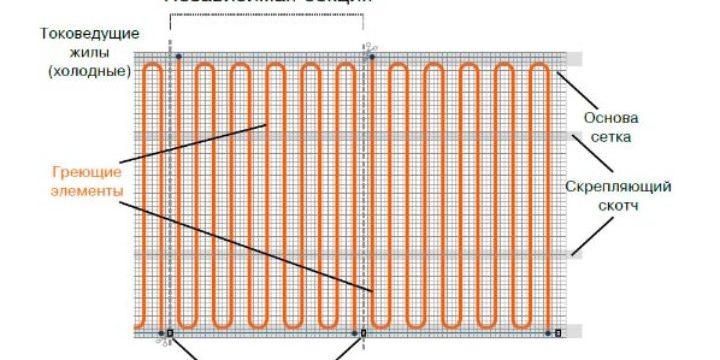

Что такое нагревательный мат и чем он отличается от нагревательного кабеля? По сути, это тот же кабель, который выложен на капроновой сетке. Сетка имеет липкую основу, которая клеится на заранее подготовленное основание.
Если ваши условия позволяют его поднять на 10-15мм, то с успехом можно монтировать нагревательный кабель. Если уровень поднятия пола минимальный, буквально несколько миллиметров, тогда ваш выбор должен смотреть только в сторону мата.
Причем если вы его выберите с одножильным кабелем, тогда толщина всей греющей поверхности вообще может быть не более 2,5мм.
Тут уже многое будет зависеть какого производителя вы выберите — Devi, Electrolux, Ensto, Rehau или каких-то других.
Ознакомиться с текущими ценами на сегодняшний день различных марок теплых полов и их комплектующих можно здесь.
Подготовительные работы</h2>
Но прежде чем осуществить монтаж и подключение, необходимо выполнить подготовительные строительные работы. Вначале проштробить стены для прокладки силового кабеля питания от щитка до распредкоробки, в которой будет монтироваться терморегулятор.
При условии монтажа теплого пола в ванной комнате или санузле, по правилам, терморегулятор должен стоять в соседнем помещении, где нет влаги и сырости. Высота установки регулятора — не ниже 30см от уровня пола.
После этого, штробите стену вниз от распредкоробки, и сверлите сквозное отверстие в ванную. Через него будет укладываться холодный конец и датчик температуры для подключения к терморегулятору.
Имейте в виду, что если вы сделали песчаную стяжку совсем недавно, то ей нужно дать время выстояться и схватиться в течение 72 часов.
Только после 3-х суток можно приступать к монтажу нагревательного мата. При помощи маркеров (мел, карандаш, цветная лента) размечаете зоны, в которых не будет укладываться нагревательный мат. К таким зонам относятся места, где будет расположены ванна, унитаз, различные шкафчики, стиральная машинка и т.д.
Кроме того, обязательно нужно учесть отступы от стен (минимум 5см) и труб отопления или радиаторов (20см). В этих местах теплого пола также не будет.
Перед непосредственным монтажом, определяете исправность и целостность всех элементов и кабеля нагрева. Для этого необходимо измерить его сопротивление при помощи мультиметра. Посмотрите параметры в Омах на упаковке или этикетке. Она обычно закреплена на холодном конце.
Замеренное сопротивление должно соответствовать, ну или по крайней мере не сильно отличаться (до 10%), от указанных там данных.
Однако помните, что при помощи тестера, вы фактически проверяете целостность нагревательной жилы, но никак не сопротивление изоляции. Большинство же электриков, именно его считают самым важным параметром, на основании которого можно дать уверенную гарантию работоспособности теплых полов.
Нередко случается так, что мультиметр показал «все хорошо», а диффавтомат в щитке почему-то выбивает. Это и говорит о плохой изоляции и наличии тока утечки. Для замеров сопротивления изоляции необходимо применить мегомметр, с напряжением минимум на 500 Вольт.
Изоляция прозванивается между рабочими жилами 220В и жилой заземления (если она есть) или экранирующей оплеткой. Показания для нового кабеля, как говорят электрики должны «стремиться к бесконечности» или быть максимально возможными для измерительного прибора.
Укладка сетки нагревательного мата</h2>
Начинать монтаж сетки необходимо с места вывода кабеля к коробке термостата. Рулон раскручиваете и раскладываете по поверхности. При этом необходимо обойти зоны ранее размеченные маркерной лентой.
При монтаже можно ходить по теплому полу (по проводам), если у вас обувь с мягкой подошвой. Некоторые, таким образом даже придавливают сетку к основанию стяжки, но перебарщивать с этим не стоит.
При раскручивании рулона, желательно спрятать концевой отрезок кабеля во внутрь, чтобы при укладке он не перекручивался и не задевал посторонние предметы.
В том месте, где необходимо произвести поворот нагревательного элемента, разрезают секцию.
При этом не вздумайте резать сам нагревательный кабель.
Достаточно освободить его из сетки. Хвост, который получится при повороте приклеиваете к полу алюминиевым скотчем. Он помимо крепежа, помогает еще и распределить тепло на этом участке поверхности.
Если у вас секционно-резистивный мат, где есть независимые секции, подключенные от кабеля питания проходящего по краям, то при поворотах разрешается разрезать один из крайних проводов.
Но только не греющий элемент! Не вздумайте резать его.
После укладки необходимо соединить эти разрезанные жилы. Для этого вам понадобится медный монтажный провод ПуГВ сечением 1,5мм2.
Отмеряете необходимую длину и зачищаете концы. После чего, продеваете сквозь них термоусадку. Жилу ПуГВ и крайнюю жилу питания мата соединяете между собой прессуемой гильзой ГСИ.
Гильзу подбираете согласно сечению проводов.
Далее, сдвигаете термоусадку на место опрессовки и нагреваете ее, надежно изолируя данное место.
После чего, то же самое проделываете со вторым концом.
Таким образом соединяются одножильные провода питания на матах с независимыми секциями.
Излишки или недостаток длины мата</h2>
Если у вас не хватило несколько сантиметров сетки до конца отметки, то можно поступить следующим образом. На большинстве матов, безболезненно для них, можно разрезать сетку-основание и раздвигая ее через одну петлю, увеличить общую длину всех секций.
А если осталось лишнее, можно ли отрезать ненужный кусок?
Делать этого нельзя, так как вы тем самым нарушите погонную мощность теплого пола на квадратный метр.
В итоге температура на элементах будет больше расчетной и мат перегреется. Что в конечном итоге приведет к его выходу из строя. Что же делать при излишках? Самый простой вариант — завести лишние сантиметры сетки в те зоны, где изначально не планировалась их укладка (например под шкафчики).
При этом все же не рекомендуется заводить секции под саму ванну или стиральную машинку. Это значительно уменьшит срок службы как теплого пола, так и бытовой техники. При большом излишке, их можно завести на стену.
Второй вариант — частично или полностью снять кабель с основания сетки и самостоятельно переложить его с меньшим шагом, чем заводской. Либо сделать дополнительные изгибы в нескольких местах.
Подключение кабеля к терморегулятору</h2>
После укладки всех секций, питающие жилы в самом конце мата следует заглушить и изолировать. Тут все зависит от вашего кабеля.
Например, если у вас двухжильный, у которого в начале один холодный конец и концевая муфта, то в ней жилы соединяются между собой в самом конце.
А если одножильный нагревательный мат, имеющий два холодных конца с каждой стороны, то здесь уже оба этих конца надо подводить и подключать к терморегулятору.
Третий вариант — независимые секции подключенные от проводов питания проложенных по краям сетки. Тут уже нужно изолировать термотрубкой каждый конец по отдельности, не соединяя их между собой.
Далее приступаете к подключению холодного конца нагревательного мата к терморегулятору. Для этого берете медный силовой кабель КГВВнг. Отмеряете и прокладываете его в соседнее помещение к месту установки терморегулятора.
После чего подключаете его к питающим проводам. Для этого зачищаете жилы, одеваете термоусадку и соединяете концы при помощи соединительной гильзы.
После опрессовки, сдвигаете термоусадку и нагреваете ее строительным феном.
Рекомендуется соединительную гильзу холодного конца размещать в непосредственной близости от концевой муфты. То есть, того места где заканчивается нагревательный кабель.
Если возникнут какие-либо проблемы, а они чаще всего происходят именно в местах соединения, вам достаточно будет вскрыть всего лишь одну плитку и не придется разбирать пару квадратных метров в разных концах комнаты.
Срок службы самого нагревательного кабеля больше 50 лет, поэтому все аварии и проблемы возникают именно в этих гильзовых местах соединения. Другая сторона кабеля, которая выходит из монтажной коробки, зачищается, а многопроволочные жилы опрессовываются наконечниками НШВИ. При этом, чтобы не перепутать жилы, лучше их промаркировать.
Монтаж датчика температуры</h2>
Прокладываете и закрепляете в штробе от коробки до секции нагревательного мата гофротрубу. Диаметр подбираете по размеру датчика.
Радиус изгиба трубки у стены должен быть не менее 5см.
Через нее пропускаете сам датчик температуры с проводами. При этом нужно соблюсти определенные расстояния:
между датчиком и стеной должно быть не менее 0,5-1 метра
сам датчик должен располагаться ровно посередине между витками нагревательных элементов
Шаг между витками в матах выдерживают в строго заданных параметрах (чаще всего 7,5-8см). За счет этой разбежки, компенсируется так называемая «тепловая зебра» под плиткой.
То есть, тепло полностью и равномерно распределяется по поверхности плитки, и вы босыми ногами никогда не почувствуете провалы температуры между линий кабеля и пустым местом, где его нет. Жилы от температурного датчика также зачищаются и опрессовываются наконечниками. Для удобства их дальнейшего подключения нанесите на них маркировку — ДТ.
Чтобы строительный раствор не пошел во внутрь гофротрубки, на ее конец устанавливается заглушка. Если в комплекте ее нет, можно обойтись изолентой.
Иногда в комплекте идет специальный латунный наконечник. Многие не подозревают для чего он. А он именно и предназначен для установки во внутрь него головки датчика.
После выполнения всех вышеуказанных работ, обязательно еще раз произведите измерение сопротивления. Вдруг вы что-то нарушили или замкнули в процессе монтажа.
Подключение терморегулятора</h2>
Подключать теплый пол необходимо только через УЗО или диффавтомат с током утечки не более 30мА.
Прокладываете в штробе от щитка до терморегулятора медный кабель питания — ВВГнГ-Ls. Сечение должно соответствовать мощности элементов теплого пола. В большинстве случаев, сечения в 1,5мм2 для мощности до 2кВт будет более чем достаточно.
Фазную жилу (обычно серого, коричневого или красного цвета) соединяете с клеммой на автомате имеющей надпись 2. Нулевую жилу с правой клеммой N.
Теперь все эти провода нужно подключить к разъемам терморегулятора. Какой куда?
Сначала заводите питание. Фазную и нулевую жилы L и N подсоединяете на винтовые зажимы имеющие такую же маркировку.
Фазную жилу теплого пола Lтп — втыкаете в разъем L1, а его нулевую жилу Nтп — к разъему N1.
Осталось подключить два провода термодатчика. Ищите на регуляторе клеммы с надписью Sensor. Обе жилы заводите на них. Без разницы какую куда.
Если у вас терморегулятор немного другой конструкции, подключение проводов будет выглядеть примерно так:
При наличии у кабеля нагревательного мата экрана или третьей заземляющей жилы, проводник Pe в терморегуляторе подключается через клеммную колодку.
Включаете термостат и проверяете работу всех элементов.
После выполнения работ по подключению и проверки, можно выполнять финишное покрытие по полу. Например уложить плитку.
Эксплуатацию теплого пола можно начинать только после полного высыхания стяжки. А это займет 28 дней!
Источники — https://cable.ru, Кабель.РФ
<index>
Укладка теплого пола – отличное решение для комфортного нахождения в ванной или любой другой комнате. Слаженная работа всех блоков системы гарантирует долговечное и безопасное использование инфракрасных теплых полов. Терморегулятор является незаменимым прибором, который в автоматическом режиме регулирует температуру поверхности покрытия пола.
Общие принципы подключения терморегуляторов к теплому полу
Терморегуляторы бывают разных видов: механические, с электронным управлением, с сенсорной панелью или с обычной ручкой переключения. Принципы подключения у них схожи, несмотря на внешние различия.
Выбор оптимального места установки для терморегулятора
Сухая стена, на которую не действуют сквозняки и прямые солнечные лучи – оптимальное место установки терморегулятора. Подключение к электричеству облегчит розетка, если она находится рядом. Высота установки прибора зависит от желания и удобства потребителя, обычно 0,4 – 1,7 метра от пола.
Контроллер устанавливается двумя способами на выбор:
Встроенный – в стене выдалбливается полость для подводящих кабелей и корпус термостата, помещенный в монтажную коробку, вмуровывается в подготовленное отверстие;
Настенный – провода и терморегулятор располагаются снаружи. В этом случае целостность стены в месте крепления прибора не нарушается.
СПРАВКА! Кабель датчика, идущий к терморегулятору от теплого пола в первом варианте, удобно укладывать в металлопластиковую трубу, а не в гофру. Если прибор выйдет из строя, его можно легко заменить.
Схема подключения проводов к терморегулятору
Терморегулятор выполнен в виде квадратной коробки с разъемами. Схему подключения проводов производители указывают на задней крышке прибора и разобраться в ней несложно, так как клеммные колодки пронумерованы:
№№ 1, 2 – для проводов питания;
№№ 3, 4 – для проводов, идущих от нагревательных матов;
№№ 6, 7 – датчик температуры.
Буквенная маркировка разъемов означает:
L – фаза (для проводов белого, черного или коричневого цвета);
N – ноль (синий цвет).
Читайте также:Какой кабель для интернета лучше проложить в квартире?
Порядок подключения проводов к терморегулятору состоит из трех этапов.
подводка сетевого провода:
к разъему 1 подводится фазовый провод L;
к гнезду 2 подсоединяется провод N, ноль.
подключение греющего кабеля:
в клемму 3 вставляется нулевой провод N;
в клемму 4 – фаза L.
температурный датчик подключается без соблюдения полярности в разъемы 6 и 7.
Настройка терморегулятора
Распространенные модели термостатов оснащены программным модулем, который задает необходимые показатели температуры пола для любого временного отрезка. Сенсорный экран позволяет провести эту процедуру путем нескольких нажатий.
Клавиши «вверх» и «вниз» задают нужную температуру в ручном режиме после включения прибора.
Настройки автоматической регулировки займут некоторое время.
Установка даты и времени.
На панели есть кнопка «книжка», в течение 5 секунд необходимо удерживать ее в нажатом состоянии одновременно со стрелкой «вверх». Открывается меню, в котором можно настроить как часы, так и дни недели (обозначаются цифрами от 1 до 7). Кнопка «питание» сохраняет выбранный вариант.
Регулировка нагрева по дням и часам
Активация меню настроек происходит с помощью значка «книжка», на который жать нужно в течение 5 секунд. В основных настройках временного интервала будние дни идут в первую очередь. Опции выбираются нажатием на «книжку», время выбирается клавишами «вверх» и «вниз». Цикл настроек повторяется в такой последовательности: день недели – время – температура. Настроить можно, разбив сутки на 6 отрезков:
подъем;
покинули дом;
вернулись в обед;
ушли с обеда;
вернулись вечером;
ночной режим.
Настройки сервисного меню
Активизируются на выключенном приборе при нажатии кнопок «включение» и «книжка». С помощью сервисного меню можно настроить:
Калибровку датчиков;
Переключение датчиков или их одновременное включение;
Ограничение температуры;
Регулировку шага температуры (по умолчанию шаг включения-отключения пола равен 1 градусу);
Минимальный режим прогрева;
Максимальный обогрев;
Сброс настроек.
Детский режим
Экран терморегулятора можно защитить от случайного нажатия, подключив блокировку. Одновременное нажатие клавиш «вверх» и «вниз» в течение 5 секунд обеспечивает надежную защиту контроллера от несанкционированного переключения.
Неисправности
Надежность термостатов зависит от качества комплектующих, из которых изготовлены устройства.
Типовые неисправности:
Механические повреждения – часто встречающиеся поломки для приборов низкой ценовой категории. Неаккуратное обращение приводит к выходу из строя кнопок, колесиков и лицевых панелей.
Важной составляющей термостата является контактное реле, ресурс которого ограничен количеством циклов включения-выключения. Со временем деталь изнашивается и питание перестает подаваться на греющий кабель;
Скачки напряжения в электросети гарантированно выводят из строя электронную «начинку» контроллера;
Неправильное подключение прибора может привести к короткому замыканию и порче устройства.
Читайте также:Технические характеристики и область применения силового кабеля NYM
Подключение теплого пола без использования терморегулятора
Подключить полы к электричеству без применения терморегулятора теоретически возможно, но это решение неоправданно по нескольким причинам:
Риск перегрева системы – отсутствует контроль за изменениями температуры греющей пленки, которая нагревается до максимума рабочей температуры, а это не менее 60 °C. Напольное покрытие, независимо от вида, становится аккумулятором тепла и повышает температуру греющих элементов дополнительно на 10-15 градусов.
Непрерывная работа под воздействием высоких температур сокращает срок службы изделия и приводит к его поломке;
Необходимость постоянного контроля – для предотвращения проблем, описанных выше, теплый пол придется включать и отключать вручную, что не обеспечивает его комфортную эксплуатацию;
Увеличение расхода электроэнергии – постоянно работающая система приводит к дополнительным нагрузкам в электросети и неоправданному расходу электричества;
Дискомфорт в использовании – связан с нагревом используемого покрытия пола. К примеру, плитка обладает низкой теплопроводностью. Её поверхность может нагреваться до максимально возможных показателей температуры, предусмотренных характеристиками системы;
Перегрев напольного покрытия – влечет за собой дополнительные расходы на ремонт, так как в процессе использования рассыхаются элементы ламината и паркетной доски, происходит выцветание и коробление линолеума. Ковролин выделяет летучие токсичные вещества, плиточный клей разрушается от перепадов температуры.
Соединение пленок между собой у инфракрасного теплого пола
Укладка ИК пленочного пола – процесс кропотливый, но не требующий специальных навыков.
ВАЖНО! Необходимо внимательно ознакомиться с инструкцией: у каждого из производителей свои требования к раскрою матов и монтажу системы, а также рекомендации по использованию подложки и УЗО – устройство защитного отключения.
Конструкция инфракрасного теплого пола включает в себя пленочный нагреватель, который производится в рулонах и имеет толщину в среднем до 2 мм. Внутри пленки между медными жилами располагаются полосы карбона, которые нагреваются от проходящего по ним электрического тока. На матах производители наносят пунктирные линии, указывающие линию отреза. Раскрой необходимо производить с учетом стоящей в комнате мебели: под нее теплый пол не укладывают.
Читайте также:Основные технические характеристики силового кабеля АВВГ
Полосы пленки располагают на полу таким образом, чтобы они не соприкасались друг с другом. Некоторые производители рекомендуют укладывать маты внахлест, выдерживая расстояние между соседними шинами не более 1 см. Фиксируются они с помощью двустороннего скотча, который после выполнения монтажных работ необходимо удалить.
Порядок работы:
Укладка подложки по периметру помещения – в её отражающей поверхности должно быть исключено применение металлов;
Распределение матов с учетом геометрии помещения с отступом от стен на расстояние 5-7 см;
Установка крепежей электропитания – это специальные клипсы в виде соединенных под углом пластин. Одна пластина заводится в полость под ламинацией и накладывается на медную жилу. Вторая с помощью пассатижей обжимает ее с другой стороны;
Присоединение проводов – рекомендуется использовать двухцветные. Схема подключения – параллельная, то есть провода располагаются с одной стороны. Обязательна проверка их плотного закрепления в контактных зажимах и изоляция жидкой резиной, которая входит в комплект;
Выполнение гидроизоляции токоведущих частей, к которым не будет подведена клемма с проводами;
Заведение датчика терморегулятора под нагревательные элементы;
Присоединение термостата;
Тестовое подключение теплого пола с проверкой каждого элемента на нагрев.
Заключение
Отсутствие термодатчика в схеме теплого пола приводит к неисправностям в использовании нагревательных элементов и неизбежным материальным затратам. Этот прибор является важной конструктивной составляющей в системе обогрева поверхности полов.
</index>
Похожие статьи
Какая проводка лучше — сравнение медной и алюминиевой электропроводкиЗачем нужна гофра для электропроводки, как её подобрать и выполнить прокладку кабеля в гофреЧто такое провод СИП, как расшифровывается, его виды и особенности конструкцииКак штробить стены под проводку — требования, подбор инструмента, технология штробленияКак подключить кабель от компьютера или ноутбука к телевизору?Как правильно припаять провода к штекеру наушников?Как выбрать акустический кабель для колонок?Как выполнить прокладку силового электрического кабеля в землеДалеко не все обладатели пленочного теплого пола остаются довольны результатом его работы. Обычно проблемы кроются в ошибках монтажа или использовании инфракрасного нагревателя не по назначению.
Область применения
Принцип работы системы основан на инфракрасном излучении. Нагревательные элементы представляют собой пленку, по обе стороны которой идут медные контакты, соединенные между собой графитовым напылением. При протекании тока графит излучает тепло и греет напольное покрытие. Прежде чем разбираться в том, как подключить инфракрасный пленочный теплый пол, расскажем в каких случаях его использование действительно оправдано:
Отопление маленьких построек. Из-за запрета монтажа газовых котлов в отдельностоящих подсобных или хозяйственных помещениях приходится прокладывать к ним теплосеть от основного здания. Нагревательная пленка становится бюджетным и практичным решением проблемы.
Доступна дешевая электроэнергия. Например, при дифференцированных тарифах на электричество или использовании альтернативной энергетики: солнечных батарей, ветряных генераторов или мини-ГЭС.
Для дополнительного отопления. Когда необходимо обогреть определенные участки полового покрытия: плитку в ванной, прихожую, утепленную лоджию. Или повысить температуру в комнате, если в период сильных заморозков тепловые сети не справляются с обогревом жилья.
При отсутствии центрального теплоснабжения. Постройка печи или монтаж котла с отопительной системой обходятся на порядок дороже, чем применение электронагревателя.
Выбирая тип системы отопления, пользователю надо отталкиваться от финансовых вложений и удобства эксплуатации. При этом учитывать эксплуатационные затраты, стоимость приобретения и монтажа оборудования.
Соединяем детали в соответствии со схемой подключения пленочного теплого пола.
Инфракрасные пленочные нагреватели всегда соединяют параллельно друг другу. Если один из элементов выходит из строя, остальные продолжают функционировать. При этом обязательно нужно учитывать рекомендации производителей терморегуляторов.
—> </figure></div>
Что такое нагревательный мат и чем он отличается от нагревательного кабеля? По сути, это тот же кабель, который выложен на капроновой сетке. Сетка имеет липкую основу, которая клеится на заранее подготовленное основание.
Главным критерием выбора в качестве теплого пола именно мата, а не нагревательного кабеля, является условие заливки стяжки. То есть уровень поднятия пола над нагревательным элементом.
Если ваши условия позволяют его поднять на 10-15мм, то с успехом можно монтировать нагревательный кабель. Если уровень поднятия пола минимальный, буквально несколько миллиметров, тогда ваш выбор должен смотреть только в сторону мата.
Тут уже многое будет зависеть какого производителя вы выберите — Devi, Electrolux, Ensto, Rehau или каких-то других.
Ознакомиться с текущими ценами на сегодняшний день различных марок теплых полов и их комплектующих можно здесь.
Но прежде чем осуществить монтаж и подключение, необходимо выполнить подготовительные строительные работы. Вначале проштробить стены для прокладки силового кабеля питания от щитка до распредкоробки, в которой будет монтироваться терморегулятор.
При условии монтажа теплого пола в ванной комнате или санузле, по правилам, терморегулятор должен стоять в соседнем помещении, где нет влаги и сырости. Высота установки регулятора — не ниже 30см от уровня пола.
После этого, штробите стену вниз от распредкоробки, и сверлите сквозное отверстие в ванную. Через него будет укладываться холодный конец и датчик температуры для подключения к терморегулятору.
Имейте в виду, что если вы сделали песчаную стяжку совсем недавно, то ей нужно дать время выстояться и схватиться в течение 72 часов.
Кроме того, обязательно нужно учесть отступы от стен (минимум 5см) и труб отопления или радиаторов (20см). В этих местах теплого пола также не будет.
Перед непосредственным монтажом, определяете исправность и целостность всех элементов и кабеля нагрева. Для этого необходимо измерить его сопротивление при помощи мультиметра. Посмотрите параметры в Омах на упаковке или этикетке. Она обычно закреплена на холодном конце.
Замеренное сопротивление должно соответствовать, ну или по крайней мере не сильно отличаться (до 10%), от указанных там данных.
Однако помните, что при помощи тестера, вы фактически проверяете целостность нагревательной жилы, но никак не сопротивление изоляции. Большинство же электриков, именно его считают самым важным параметром, на основании которого можно дать уверенную гарантию работоспособности теплых полов.
Нередко случается так, что мультиметр показал «все хорошо», а диффавтомат в щитке почему-то выбивает. Это и говорит о плохой изоляции и наличии тока утечки. Для замеров сопротивления изоляции необходимо применить мегомметр, с напряжением минимум на 500 Вольт.
Изоляция прозванивается между рабочими жилами 220В и жилой заземления (если она есть) или экранирующей оплеткой. Показания для нового кабеля, как говорят электрики должны «стремиться к бесконечности» или быть максимально возможными для измерительного прибора.
Читайте также:Как сделать кристалл из соли видео
Начинать монтаж сетки необходимо с места вывода кабеля к коробке термостата. Рулон раскручиваете и раскладываете по поверхности. При этом необходимо обойти зоны ранее размеченные маркерной лентой.
При монтаже можно ходить по теплому полу (по проводам), если у вас обувь с мягкой подошвой. Некоторые, таким образом даже придавливают сетку к основанию стяжки, но перебарщивать с этим не стоит.
При раскручивании рулона, желательно спрятать концевой отрезок кабеля во внутрь, чтобы при укладке он не перекручивался и не задевал посторонние предметы.
В том месте, где необходимо произвести поворот нагревательного элемента, разрезают секцию.
При этом не вздумайте резать сам нагревательный кабель.
Достаточно освободить его из сетки. Хвост, который получится при повороте приклеиваете к полу алюминиевым скотчем. Он помимо крепежа, помогает еще и распределить тепло на этом участке поверхности.
Если у вас секционно-резистивный мат, где есть независимые секции, подключенные от кабеля питания проходящего по краям, то при поворотах разрешается разрезать один из крайних проводов.
Но только не греющий элемент! Не вздумайте резать его.
После укладки необходимо соединить эти разрезанные жилы. Для этого вам понадобится медный монтажный провод ПуГВ сечением 1,5мм2.
Отмеряете необходимую длину и зачищаете концы. После чего, продеваете сквозь них термоусадку. Жилу ПуГВ и крайнюю жилу питания мата соединяете между собой прессуемой гильзой ГСИ.
Гильзу подбираете согласно сечению проводов.
Далее, сдвигаете термоусадку на место опрессовки и нагреваете ее, надежно изолируя данное место.
После чего, то же самое проделываете со вторым концом.
Таким образом соединяются одножильные провода питания на матах с независимыми секциями.
Если у вас не хватило несколько сантиметров сетки до конца отметки, то можно поступить следующим образом. На большинстве матов, безболезненно для них, можно разрезать сетку-основание и раздвигая ее через одну петлю, увеличить общую длину всех секций.
А если осталось лишнее, можно ли отрезать ненужный кусок?
В итоге температура на элементах будет больше расчетной и мат перегреется. Что в конечном итоге приведет к его выходу из строя.
При этом все же не рекомендуется заводить секции под саму ванну или стиральную машинку. Это значительно уменьшит срок службы как теплого пола, так и бытовой техники. При большом излишке, их можно завести на стену.
Второй вариант — частично или полностью снять кабель с основания сетки и самостоятельно переложить его с меньшим шагом, чем заводской. Либо сделать дополнительные изгибы в нескольких местах.
После укладки всех секций, питающие жилы в самом конце мата следует заглушить и изолировать. Тут все зависит от вашего кабеля.
Читайте также:Как увеличить мощность компрессора
Например, если у вас двухжильный, у которого в начале один холодный конец и концевая муфта, то в ней жилы соединяются между собой в самом конце.
А если одножильный нагревательный мат, имеющий два холодных конца с каждой стороны, то здесь уже оба этих конца надо подводить и подключать к терморегулятору.
Третий вариант — независимые секции подключенные от проводов питания проложенных по краям сетки. Тут уже нужно изолировать термотрубкой каждый конец по отдельности, не соединяя их между собой.
Далее приступаете к подключению холодного конца нагревательного мата к терморегулятору. Для этого берете медный силовой кабель КГВВнг. Отмеряете и прокладываете его в соседнее помещение к месту установки терморегулятора.
После чего подключаете его к питающим проводам. Для этого зачищаете жилы, одеваете термоусадку и соединяете концы при помощи соединительной гильзы.
После опрессовки, сдвигаете термоусадку и нагреваете ее строительным феном.
Рекомендуется соединительную гильзу холодного конца размещать в непосредственной близости от концевой муфты. То есть, того места где заканчивается нагревательный кабель.
Если возникнут какие-либо проблемы, а они чаще всего происходят именно в местах соединения, вам достаточно будет вскрыть всего лишь одну плитку и не придется разбирать пару квадратных метров в разных концах комнаты.
Можно ли к одному терморегулятору подключить два теплых пола?
Ответ: Два и более теплых пола подключить к одному терморегулятору конечно можно. Но следует учитывать следующие факторы:
Нужно учитывать их суммарную мощность, она не должна
превышать мощности, на которую рассчитан регулятор, это, как правило, 3-3,2КВт.</ul> Так же стоит понимать, что от регулятора выходит только один датчик температуры пола и если комнаты сильно отличаются друг от друга теплопотерями, то одинаковой температуры добиться не получится. Поэтому такое подключение используют для больших площадей в одной комнате, либо если смежные помещения не разделены дверной перегородкой.</li>
Как один из вариантов, можно использовать двух зонный термостат Profitherm EX-02, он рассчитан на подключение двух секций по 2КВт каждая, однако он не является программируемым.
Так же для больших помещений, в которых используют несколько секций теплых полов суммарной мощностью более 3,2КВт, подключение осуществляют через магнитный пускатель. Он подбирается в соответствии с мощностью греющих элементов. Его располагают в электрощите, в разрыв цепи между регулятором и нагревательным элементом.
Схема подключения нескольких теплых полов к одному регулятору конечно привлекает внимание своей экономичностью, ведь не только регулятор стоит денег, но и его монтаж требует усилий и финансов. Однако следует тщательно взвесить и просчитать перспективы такой экономии.
Представьте себе что, все лампочки в доме подключены к одному выключателю, насколько это удобно?
Читайте также:Клипсы для пистолета toua
Первое, что расход электроэнергии вырастает существенно. А главное – работа пола становится почти неуправляемой.
Дело в том, что у каждого терморегулятора, присутствует защита от перегрева кабеля. Это служит гарантией его продолжительной работы 40-50 лет. Подключая несколько секций к одному регулятору, можно быть уверенным, что только одна из них, та, что с датчиком, будет соответствовать всем нормам.
Остальные при этом будут работать в разнобой, одни холоднее, другие теплее.
Поэтому просим обратить Ваше внимание на Китайские регуляторы RTC-70 и E-51 (или М6.716),
Их стоимость невелика, они производства Китая, по характеристикам они рассчитаны на мощность 3,2КВт, однако оптимальной их нагрузкой является 2,5-2,8КВт.
Вышедшие из строя модели конечно присутствуют, однако их процент, практически не отличается от процента брака известных и дорогих производителей. А в случае гарантийного обращения, терморегулятор просто подлежит обмену, без всяких экспертиз и других отговорок.
Поэтому в заключении можно сказать следующее: если Вы хотите максимально сэкономить, подключая несколько полов к одному регулятору, хорошенько об этом задумайтесь.
Посетите наш сайт, посмотрите цены, просчитайте сами, а потом проконсультируйтесь с продавцом и сверьте свои расчеты. Для многих покупателей предусмотрена программа лояльности, и совершая покупку нескольких единиц, скидка возрастает.
Покупатели нескольких полов, строительные организации, прорабы и мастера электрики, всегда могут рассчитывать, на выгодный подход и долгосрочные перспективы, с уважением потребностей обеих сторон.
Соединение нагревательных матов, возможно одним способом – подключение к одному терморегулятору температуры.
Важно, чтобы их общая мощность не превышала мощность терморегулятора.
Как правило, это 3000 – 3200 Вт.
Также, возможно подключение двух или более матов, мощностью более 3000 Вт, к одному терморегулятору, но этот способ подключения рассмотрим ниже.
Остановимся на факторах, которые необходимо учитывать, при объединении матов, для управления одним терморегулятором.
Во-первых, помещения, в которых они размещены, должны быть:
— одинаково утеплены, иметь одинаковую температуру воздуха и пола;
— обогреваемые зоны, должны иметь схожее целевое назначение, а также интенсивность использования. Например, не всегда, когда необходимо включить теплый пол на кухне, есть потребность в подогреве пола в ванной.
Наиболее частые комбинации, для управления объединённым теплым полом:
— кухня + коридор возле кухни + утеплённая лоджия, объединённая с кухней;
— гостиная зона объединённая с прихожей.
Для управления двумя и более нагревательными матами , мощностью превышающую 3000 – 3200 Вт, в схему включается магнитный пускатель/контактор соответствующей мощности.
Он устанавливается, в электрический щит, в разрыв цепи между теплым полом и терморегулятором теплого пола.
Основой теплого пола могут быть различные виды схем подключения. Подключение электрических приборов требует опыта. Для грамотного выполнения работ пригодятся знания об основных правилах установки электрических приборов.
Особенности и виды
Электрические системы включают одножильный или двухжильный кабель. Способ укладки нагревательных элементов бывает ленточным, а тип кабеля – резистивным. Еще стоит рассмотреть подробнее тонкости подключения популярной сегодня ИК системы теплого пола.
В чем различия между одножильным или двухжильным кабелем? Отличия как раз в способах монтажа. Одножильный кабель предполагает возврат к термодатчику. С двужильным кабелем цепь замыкается специальным наконечником. Плюс выбора двужильного варианта в простом монтаже и возможностях установки в комнатах, отличающихся сложностью планировки.
Резистивный кабель обеспечит единую температуру элементов на любом участке системы, что часто бывает неудобно. Изменение степени нагрева жил обеспечит экранированный саморегулирующийся двужильный кабель. Нагрев может быть взаимосвязан с изменением температуры в комнатах. Состояние окружающей среды учитывает специальное внутреннее устройство. Рассмотрим подробнее преимущества двух вариантов нагревательных элементов:
Одножильный кабель:
невысокая цена;
выдерживает высокую температуру;
меньше расходуется электричество.
Двухжильный кабель:
легкий монтаж;
неизменность естественного электромагнитного поля в помещении;
отсутствие необходимости установки термодатчика.
О правильном выборе двухжильного кабеля расскажет обозначение CT, CF, CR. Провод должен быть обеспечен наружной изоляцией и медным экраном. Устройство одножильного элемента требует обязательного термодатчика. При этом один конец кабеля подцепляется к устройству. Затем провод пропускают по помещению. После второй конец кабеля опять возвращают к термодатчику, замыкая систему. Наличие электромагнитного поля одножильного провода можно исключить выбором варианта с тефлоновой защитой. Защита качественно уменьшит излучение.
При обустройстве ИК теплого пола стоит понимать, что помещения будут прогреваться за счет излучения инфракрасных волн. Принцип функционирования схож с применением электрических кабелей. Основная характеристика – потребление немалого количества энергии. Но инфракрасная пленка отличается некоторыми конструктивными достоинствами. Например:
положительное действие инфракрасного излучения на человека;
несложная установка;
необязательное наличие защитного слоя при укладке таких основ как плитка, ламинат, паркет или доска;
равномерность теплого излучения.
При монтаже таких оснований как линолеум, ковролин и прочее подобное, все же потребуется жесткое основание, в качестве которого подойдет фанера. Но даже в этом случае ИК теплый пол монтировать проще и быстрее, чем прокладывать кабельный вариант. Возможно, и в этом кроется секрет популярности данного вида.
Значительной экономии электричества можно добиться с водной системой. Водный пол – это вид обогревательного элемента, который состоит из трубок, вдавленных в бетон. По ним циркулирует жидкость, подогреваемая отопительным котлом. В многоквартирных домах возможна установка системы без дополнительного котла. Теплоноситель будет поступать из магистрали.
Самая простая схема объединяет все трубы в единый коллектор. Усовершенствованная схема предполагает дополнение в виде трехходового клапана с термодатчиком и термоголовкой. Рассмотрим подробнее все виды.
Схема подключения теплого пола
Последовательная схема электрополов подразумевает следующие этапы работ:
определение места укладки и термодатчика;
укладка кабельных матов/проводов;
изменение направления матов/проводов при необходимости;
установка датчика температуры;
подключение системы к терморегулятору;
покрытие матов/проводов стяжкой;
укладка финишного покрытия пола.
Если подключение нагревательных элементов осуществляется через терморегулятор, то стоит принять во внимание популярные виды этих устройств. Они бывают механические или интеллектуальные, контролирующие показатели окружающей среды и самого пола. Монтаж может быть осуществлен от полотенцесушителя, сервопривода, к гребенке.
Монтаж теплого пола доступно осуществить самостоятельно, только если есть уверенность в своих умениях.
Схематическая графика обычно изображается на корпусе термодатчика или в паспорте к нему. Подключение к электросети может быть осуществлено через розетку или через специальный электрощит. На сегодняшний день наиболее популярные устройства – электронные терморегуляторы. Отдельное автоматическое устройство, подключенное через электрический щит, послужит обеспечением номинала мощности при разнице в напряжении. Ограничением служит максимальное напряжение, которое требуется устройству. Эта величина должна быть идентичной той, что выдает система.
Схема установки к электричеству следующая:
установка датчика;
подводка сетевых кабелей;
подводка жил самой системы.
Жилы системы снабжаются соответствующими буквами или цветом. Для проверки соответствия сетевых жил можно применить индикаторную отвертку. На них не всегда присутствует маркировка.
Если концом инструмента прикоснутся к фазе, то на ней загорится лампочка.
Для подключения сети выполняют действия:
Подключить жилы сети к датчику, контакты 1,2. Обозначения можно посмотреть сбоку терморегулятора.
К гнезду один подключить фазу (L), к контакту 2 подключить ноль (N).
Жилы присоединяются к контактам 3 (N), 4 (L).
К 5 и 6 осуществляется подключение термодатчика.
Читайте так же:Маты минераловатные марка тех мат rockwool
Далее можно проверить исправность подключения. Нужно включить устройство и установить минимальную температуру. Затем увеличить показания до максимальных значений.
Водяной теплый пол
Установка системы отличается, ее основные принципы далее:
Подключение коллектора:
установка коробки так, чтобы к ней можно было в дальнейшем получить доступ;
установка запорных кранов;
подключение подачи и обратного хода жидкости;
соединение труб с коробкой. Если трубы различаются диаметрами, то возможно использование переходников;
установка измерительных приборов, которые помогут в контроле показателей;
установка смесительного насоса. Хотя подключение может быть осуществлено и без насоса. Он нужен для уменьшения температуры носителя при перегреве;
установка отдельных коробок для каждой комнаты, если нужна регулировка в отдельных комнатах.
Водяной теплый пол подключается последовательно или параллельно. Последовательная схема нуждается в дополнительном циркуляционном насосе, который обеспечит подачу жидкости. Система отличается высокой производительностью. Плюс параллельного способа в том, что каждая из веток системы может работать отдельно. Отводы требуют установки дополнительной запорной арматуры. Еще один положительный момент упрощенный монтаж.
Инфракрасный теплый пол
Инфракрасный теплый пол подключается через термодатчики. Это устройство будет способствовать в экономии электроэнергии и превращает вашу систему в автоматическую. Типовая установка ИК пленки через термодатчик имеет стандартный вид. Как и в случае с кабельной системой, фаза и ноль цепляются к соответствующим клеммам на регуляторе. Из оставшихся разъемов выходят жилы на термодатчике. Небольшая отрицательная характеристика схемы – путаница кабелей между собой.
Некоторые новички применяют альтернативный способ подключения инфракрасной пленки без пересечения кабелей. В этом случае все фазные проводники заводятся с одной стороны, а ноль с другой стороны. При монтаже этой схемы нужно очень внимательно соединять одноименные контакты согласно схеме.
Как правильно подключить своими руками?
Общие принципы монтажа и установки системы к электричеству уже рассмотрены выше. Стоит изучить подробнее схему монтажа отдельных видов.
Так, например, монтаж и установка при первом запуске, включающего нагревательные кабели возможен после заливки стяжки, а также укладки изоляции на поверхности. Учтите особенности схем нагревательных элементов: укладка змейкой или по кругу. Кабельный теплый пол – самая сложная система подключения, его нельзя монтировать без заземления, напрямую. Проще произвести работы с электрическими матами. Это тот же кабель, вмонтированный в специальной пленке. Электроэнергия подключается от специального щита без установки термодатчика. Электрические пленки удобны в обустройстве и недороги по стоимости.
Схема устройства инфракрасной пленки обычно входит в комплект. Монтаж пленки должен производиться на ровную поверхность с подложкой утеплителем, отражающей излучение. Контактные клеммы для присоединения цепей обычно уже есть на самой пленке. Некоторые виды пленок можно разрезать по специальным отметкам.
Особенности схемы с водным носителем подразумевают несколько типов подключения. В основе:
схема с трехходовым клапаном;
схема с циркуляционным насосом.
Установка без насоса выгодней, так как клапан обеспечивает хорошую циркуляцию теплоносителя из водонагревателя. Схема укладки труб бывает:
Установка и настройка
Чтобы теплый электропол можно было привести в действие, важно продумать место монтажа термодатчика в квартире. Это устройство будет способствовать удобному управлению и обеспечивать нужную температуру нагревательных элементов.
Установить терморегулятор можно стационарно или воспользоваться специальной розеткой, которая будет работать как отдельный термодатчик.
Перед подключением системы важно проверить стяжку, убедиться в том, что покрытие полностью просохло.
Чтобы выполнить подключение инфракрасной пленки, контакты проводов, которые проводят ток, зачистить и зажать плоскогубцами. Выполнить изоляцию. Подключить пол через медные многожильные провода с сечением не менее 1,5 мм. Для правильной работы устройства пригодятся термодатчики. Варианты установки устройств предполагают размещение поверх пленки или при помощи пластиковой трубки, которая размещается в углублении в полу.
Если теплый пол планируется в нескольких помещениях дома, целесообразно предусмотреть монтаж нескольких датчиков. Это особенно важно, если у отапливаемых помещений различаются режимы эксплуатации.
Рекомендации по эксплуатации
Обогрев полов на современном этапе – не роскошь, а бытовая потребность. В системах могут использоваться различные виды нагревательных элементов. Все они предполагают различные условия эксплуатации. Считается, что длительностью срока службы обладают пленочные типы устройств. Чтобы они действительно долго работали без ремонта и замены, учтите простые правила:
оптимальный температурный режим +20+30 градусов;
нельзя эксплуатировать пленочные виды без датчиков регуляции определенной температуры;
нельзя закрывать пол с обогревом одеялами, картонной бумагой, мебелью;
в случае отсутствия в помещении с теплым полом на длительный срок не рекомендуется полностью его отключать. Лучше установить датчики на минимальную мощность;
не нарушать цельность установленной пленки. Не стоит сверлить, вбивать гвозди, выполнять прочие подобные работы;
отключать систему обогрева, если в нее попала жидкость. Включать систему можно только после полной просушки;
для комфортного нахождения в жару теплый пол можно полностью отключить;
использовать оборудование исключительно в соответствии с инструкциями.
Читайте так же:Где взять глину для печи
Процесс монтажа инфракрасного теплого пола смотрите далее.
Клуб электриков, энергетиков, электромонтажников, электромонтёров, электромехаников, электромастеров, проектировщиков и просто любителей.
Объявления
Последовательное соединение теплого пола
Помните, поблагодарить автора за интересное сообщение, вы можете — нажав или повысить его репутацию — нажав в сообщении.Прежде чем задать вопрос, воспользуйтесь поиском — возможно, что такая тема уже есть на форуме. За нарушение правил Ваш вопрос может быть удален без объяснения причин! Как вступить в «Клуб электриков» и стать VIP-пользователем?
Подборка интересных, глупых, весёлых, а также полезных вопросов от чайников. Темы в этот раздел переносит администрация. Создавать новые темы в этом разделе нельзя, только отвечать.
господа профессионалы вопрос таков можно ли в одном блоке регулировки теплого пола подключение двух матов разной площади 8кв.метров и 2х.при одном датчике температуры.и в какой мат его лучше поставить.схемы подключения даны фирмой дизайнером и надо дать свое резюме по этому поводу,вопрос в том что у меня сомнения правильно ли это. прошу делитантов с глупыми мыслями не коментировать.
Как то странно будет выглядеть, не находите ли? Температура пола определяется в одной зоне, а регулировать мощность на пол в другой.
можно, а датчик в пол ставьте
Поставить то можно, но нагрев полов будет разным. Сопротивление сильно различается. Маленький перегреватся, большой сачковать. К сожалению уже сталкивались на практике.
А не догадались их последовательно соединить?
]А не догадались их последовательно соединить?[ Сопротивление считать в сумме или у каждого всетаки своё? Неужели законы физики изменились?
Если законы физики не изменились, то при последовательном соединении, как уверяет товарищ Ом, надо считать сумму сопротивлений.
разницы между двумя последовательно соединенными матами на 8 и на 2 м2, и между матом на 10 м2 нет (при условии использования в матах одинакового греющего кабеля), длина кабеля будет приблизительно одна и та же, соответственно и сопротивление тоже, а вот датчик температуры ложить к тому мату по которому ориентироваться нужно, скорее по большей площади
Вот и я о том же, что маты будут равнозначными по сопротивлению. Вот это и вызывает сомнения. Обычно разная площадь матов — разное сопротивление и мощность.
Для вас разница какая-то существует последовательное сопротивление и параллельное? При последовательном соединении ток в нагревательном проводе обоих матов будет одинаковым, падение напряжения на них будет пропорционально длине нагревательного провода ( в данном случае площади матов ) и нагрев, соответственно, будет равномерным по всей площади обоих матов.
Читайте так же:Насыпной базальтовый утеплитель отзывы
Если сомневается, то пусть поинтересуется у автора вопроса, чем гипотезы выдвигать. Не думаю, что маты будут покупать у разных производителей, если не будут преследовать какие-то свои, никому не известные, цели .
Только после этого имеет смысл обсуждать.
А в целом решение неправильное, тк для разных матов возможно разная теплопроводность основы — один может перегреваться, а другой еле греть — и по какому тогда регулировать? Как заранее узнать какой будет теплее?
плюс еще одно «если»
если соедините последовательно нагрев каждого будет меньше — закон джоуля-ленца Q=Uквадратt/R, а если параллельно, то нагрев будет номинальный
или повысить его репутацию — нажав в сообщении.Прежде чем задать вопрос, воспользуйтесь поиском — возможно, что такая тема уже есть на форуме. За нарушение правил Ваш вопрос может быть удален без объяснения причин! Как вступить в «Клуб электриков» и стать VIP-пользователем?
