Как собрать систему слива (и слива-перелива) при монтаже раковины

Задумываться о том, как собрать сифон для раковины на кухне пользователи обычно начинают при появлении явных нарушений в его правильном функционировании. Образование засоров или медленное просачивание воды в сливное отверстие мойки, и особенно проникновение в помещение для приготовления пищи канализационных миазмов гарантированно испортит настроение любой хозяйке.

Особенности устройства и принцип действия

Сифон представляет собой сантехнический прибор, предназначенный для отвода в канализационные стоки загрязненных вод и небольших фракций нечистот. Чаще всего он изготовляется в виде специальным образом изогнутой трубы. В некоторых моделях бывает несколько трубопроводов.

Благодаря наличию изгиба предотвращается проникновение в канализационную сеть загрязнений крупной фракции. Кроме того, конфигурация искривления формирует образование в нем водяной пробки, препятствующей распространению зловония в жилые помещения из дренажной системы.

Разновидности сифонов

Современные сантехнические приборы изготовляются из пропилена, поливинилхлорида или латуни с хромированным покрытием. Дорогостоящие изделия из металла имеют привлекательный внешний вид, однако затрата денежных средств на их приобретение оправдана в случае необходимости создания престижного и эстетичного интерьера.

Эксплуатационные качества и срок службы недорогих пластиковых сифонов не отличаются от соответствующих характеристик металлических аналогов. Кроме того, пластиковые сантехнические изделия имеют дополнительные преимущества. Они отличаются высокой стойкостью к воздействию агрессивных химических сред и имеют небольшой вес, в результате чего не создают статических нагрузок на элементы конструкции. Цены на некоторые модели показаны в следующей таблице.

Таблица 1. Стоимость различных моделей сифонов.

Разброс цен на сифоны

Из представленных в таблице данных видно, что разброс цен достаточно велик и на покупке сантехнического прибора можно сэкономить.

Производители выпускают следующие виды сифонов:

• изогнутым в виде латинской буквы S гофрированным шлангом;
• повторяющей контуры буквы U трубчатой системой;
• в виде формы бутылки.

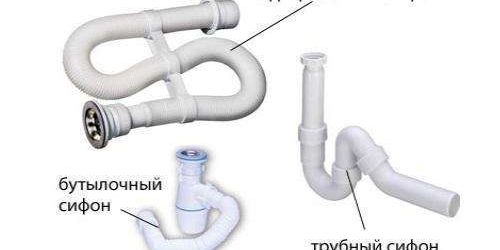

Различные модели сифонов

Принцип действия различных модификаций один и тот же: часть отработанных вод остается внутри сифона, образуя гидрозатвор. Он предотвращает распространение неприятных канализационных запахов. Кроме того, водяная пробка снижает уровень шума при использовании дренажной системы.

Цены на выпуски для мойки

Выпуск для мойки с переливомСхема гидрозатвора

Почему нарушается работа гидрозатвора

Правильное функционирование простого и надежного водяного замка может нарушиться по следующим причинам:

• Неверная сборка канализационной системы или закупорка фановой трубыприводит к срыву гидрозатвора. Сброс большой массы воды с верхних этажей высотного здания создает разряжение в трубопроводной сети, в результате чего вода из гидрозатвора втягивается в систему и он перестает выполнять свои функции по блокировке канализационных запахов. Проблема решается установкой вакуумного клапана выравнивающего перепады давление в трубопроводной сети,
• Гидрозатвор может пересохнуть в результате испарения влаги через сливное отверстие при редком пользовании раковиной. В этом случае вернувшихся домой после длительного отсутствия хозяев встречает запах канализации на кухне. Ремонтные работы тут не требуются, нужно просто пустить в мойку воду. Пересыхание гидрозатвора можно предотвратить, плотно закупорив сливное отверстие раковины перед отлучкой,
• Вода из сифона может вытечь и опустошить гидрозатвор даже при небольшом просачивании влаги через неплотные соединения. В этом случае уровень жидкости емкости быстро понизится, а остатки влаги испарятся. Для предотвращения этого необходимо выполнять своевременное техническое обслуживание системы.

Сифон не только блокирует проникновение неприятных запахов в жилые помещения, но и предотвращает возникновение засоров в канализации. Происходит это следующим образом. Весь мусор, попавший в сливное отверстие раковины, просто остается в его корпусе сантехнического прибора, а не отправляется в дренажную систему.

Постепенно скапливаясь, загрязнения мешают свободному прохождению стоков, в результате чего вода начинает медленно уходить из раковины или застаиваться в емкости. Большинство пользователей для исправления возникшей ситуации применяют вантуз, не зная, что именно вызвало закупорку. Продавленный в канализационную трубу мусор может уменьшить проходимость трубопровода. Вследствие этого лучше разобрать сифон и прочистить его, чем решать потом гораздо более серьезные проблемы с засорением канализационной системы.

Самостоятельная сборка сифона

Сифон может забиться по следующим причинам:

• Скопления в корпусе прибора нерастворимых в воде жировых загрязнений. Некоторые нерадивые хозяйки выливают в сливное отверстие использованное масло со сковороды. Такие действий приводят к необходимости чистки не только сифона, но и канализационных труб.
• Загадочно появившемся в сифоне комке волос, при том, что вряд ли кто — то моет голову на кухне. Тем не менее именно волосы и другой плавающий мусор часто становятся причиной засорения.
• Образование в отстойнике слоя песка загадки не представляет. Он оседает там при мытье столовой зелени, фруктов и овощей.

Гофрированные сифоны S-образной формы и трубчатые U-образные модели имеют неразборную конструкцию, что затрудняет их профилактическую очистку. Вследствие этого под раковиной на кухне обычно устанавливают сифоны бутылочной формы. Их разборный корпус дает возможность своевременно удалять из гидрозатвора скапливающиеся в процессе эксплуатации жировые и другие нерастворимые в воде загрязнения. Кроме того, там задерживаются случайно упавшие в сливное отверстие мойки ценные предметы, например ювелирные украшения, которые можно извлечь.

Бутылочный сифон состоит из следующих частей:

• разбирающегося корпуса;
• присоединяемого снизу к сливному отверстию раковины приемного патрубка;
• отводного патрубка, обеспечивающего подачу сточных вод в канализационную систему;
• мелкоячеистой защитной решетки, предотвращающей попадание внутрь прибора крупных фракций отходов;
• уплотнительных прокладок и крепежных гаек.

Элементы бутылочного сифона

Элементы сифона имеют следующее функциональное назначение:

• изготовленная из пластмассы, резины или металла пробка с прикрепленной к ней цепочкой с кольцом применяется, если емкость необходимо заполнить водой;
• мелкоячеистая защитная сетка препятствует проникновение внутрь сантехнического прибора крупных фрагментов отходов;
• имеющиеся на отводном патрубке выпуклые кольца и прилив не позволяют уплотнительной прокладке изменять положение при закручивании накидной гайки;
• возможность профилактической очистки системы обеспечивает съемное колено.

Патрубок для присоединения к канализационной системе выпускается в жестком или гофрированном виде. Использование жесткой сливной трубы более практично, так как на изгибах гофры интенсивно собираются мелкодисперсные частицы загрязнений, которые для предотвращения возникновения засора нужно своевременно удалять. Сборка и установка сифона выполняются в одно и то же время.

Полезный совет! Приобретая сифон следует тщательно проверять его комплектацию. В присутствии продавца вскрыть упаковку и внимательно осмотреть каждую деталь. Заусенцы. шероховатости и неровности на сопрягаемых поверхностях могут стать причиной возникновения протечек при эксплуатации. Довольно часто в упакованных в запечатанную тару изделиях недостает необходимых для качественного монтажа крепежных элементов.

Цены на сифоны для мойки с переливом

Сифон для мойки

Схема сборки сифона для раковины на кухне — пошаговая инструкция

Сборка сифона производится согласно приложенной инструкции с подробной схемой.

Схема сборки сифона

Пошаговая последовательность действий

Шаг 1. Присоединение к мойке. Входной патрубок соединяется с раковиной следующим образом:

• на слив мойки помещается защитная сетка (1) с уплотнительной прокладкой (1с);
• на прилив входного патрубка (3) устанавливается прокладка (2);
• винтом (4) защитная сетка прикрепляется к входному патрубку.

Крепим защитную сетку

Шаг 2. Монтаж основной части прибора. Для сборки основной части сифона выполняются следующие манипуляции:

• уплотнительная прокладка (8) и крепежная гайка (7) размещаются на нижней части приемного патрубка;
• патрубок вставляется в корпус (6) и соединение укрепляется заворотом гайки, опущенной вниз;
• крышка с уплотнительной прокладкой (14) прикручивается к корпусу сифона (13).

Устанавливаем основу

Шаг 3. Присоединение к канализационной системе. Для подключения к канализационному стоку необходимо:

• на выходной патрубок (9) установить уплотнительную прокладку (12а);
• соединение патрубка с трубопроводом канализации укрепить закручиванием гайки (10).

Соединяем выходной патрубок с канализацией

О стыковке с канализационным стоком нужно поговорить подробнее. Диаметр выходного патрубка сифона чаще всего бывает 40 или 50 мм. Если диаметр канализационной трубы тоже составляет 50 мм, для соединения будет достаточно использовать уплотнитель. В случае несовпадения размеров применяются переходные резиновые манжеты.

Уплотнение соединения с канализационной трубой резиновой манжетой

Совет! При установке сифона надо следить за тем, чтобы его выходной патрубок располагался выше приемного отверстия канализационного стока. Создавший уклон обеспечит свободное течение водяного потока.

Самое главное в процессе сборки – это создание соединений с максимальной герметичностью. Уплотнительные прокладки в посадочных местах фиксируются силиконовым или другим стойким к воздействию влаги герметиком, резьбовой крепеж завинчивается до упора. После окончания работы следует удалить выступившие на краях соединений излишки герметизирующего материала.

Как собрать сифон для раковины на кухне с переливом

Сначала следует подготовить место для установки сантехнического прибора. Для этого производится демонтаж старого сифона и очистка поверхности отвода канализационной трубы. Если это чугунное изделие советских времен, придется при помощи молотка и зубила отбивать цемент, который тогда использовался в качестве гидроизолятора.

При этом нельзя допускать попадания обломков в канализационный патрубок, так как в дальнейшем они станут причиной возникновения засоров. после завершения работы устье трубы внимательно осматривается и твердые фрагменты строительного мусора удаляются пинцетом или пассатижами. Затем устанавливается резиновая заглушка.

Пример сифона с переливом

В конструкции раковины с переливом в верхней части боковой стенки предусмотрено наличие дополнительного отверстия. Его функциональное назначение состоит в предотвращении выплескивания жидкости через край емкости при ее переполнении. Для установки под такую мойку нужен сифон, имеющий дополнительный патрубок для приема жидкости, поступающей из переливного отверстия.

Конструкция сифона с переливом

Для сборки сифона для кухни с переливом, помимо действий по стандартной схеме требуется выполнение некоторых дополнительных манипуляций. Нижняя часть переливного трубопровода прикрепляется к входному патрубку сантехнического прибора с помощью накидной гайки и уплотнительной прокладки.

Переливная трубка подводится с наружной части раковины к проделанному в верхней части ее боковой поверхности отверстию. С внутренней стороны мойки трубопровод укрепляется закручиванием винтового соединения. После выполнения этих действий вода будет поступать в сифон, а не выливаться наружу при переполнении емкости.

Обратите внимание! В процессе сборки сифона следует следить за тем, чтобы все его элементы были сухими и чистыми. Причиной возникновения протечек часто становится загрязнение уплотнительных прокладок, попадание на них песка и строительного мусора.

На заключительном этапе выполняется проверка работоспособности системы. Для этого в мойку под сильным напором направляется струя воды, и все соединения внимательно осматриваются. При отсутствии течи работа считается завершенной. Просачивание жидкости в определенном месте устраняется подтягиванием крепежных элементов или заменой дефектных деталей.

Сифон для двойной мойки

Советы специалистов по сборке сифона

Собирая сифон, следует придерживаться следующих рекомендаций:

• Уплотнять нарезанную на металле резьбу специальной лентой или льняной паклей.
• Все имеющиеся в комплекте прокладки должны быть установлены на свое место. Если после завершения работы останется хотя бы одно колечко в пропущенном уплотнении вскоре образуется течь.
• Трубные соединения уплотняются только одной прокладкой. Неопытные мастера для предотвращения появления течи устанавливают при трубопроводных соединениях две прокладки. Такие действия приводят к разгерметизации системы.
• Заворачивать крепежные пластиковые гайки следует аккуратно и осторожно. Нельзя допускать слабины в соединении, но при приложении чрезмерных усилий есть риск повреждения деталей.
• Прокладки устанавливаются таким же образом. Они хорошенько затягиваются на патрубке, но если перестараться произойдет разрыв материала уплотнителя.
• Для предотвращения возникновения протечек на регулярной основе нужно проводить профилактическую замену износившихся уплотнителей. В противном случае можно затопить соседей.

Не пренебрегайте рекомендациям специалистов

Соблюдение правил эксплуатации имеет не менее важное значение для увеличения срока службы сантехнического прибора.

Узнайте, как установить смеситель в ванной на стену своими руками, в специальной статье на нашем портале.

Обслуживание и эксплуатация сифона

Качественно установленный сифон безотказно проработает долгие годы при своевременном обслуживании системы слива. Трубопроводную систему необходимо периодически очищать от возникающих в процессе эксплуатации загрязнений. Слипшиеся комки жира растворяются каустической содой.

Хорошие результаты дает продолжительная промывка сантехнического прибора напором воды высокой температуры. Очистка трубопроводной сети при возникновении засоров выполняется с помощью специальных химических средств. Сантехники часто используют для этой цели гибкую металлическую проволоку с утолщением на конце.

Сборка сифонов под раковину на кухню Ани пласт и Ани грот

Сифоны отечественного производства марок Ани пласт и Ани грот относятся к классу недорогой, но качественной сантехнической продукции. Благодаря привлекательному внешнему виду, отличным эксплуатационным характеристикам, высокому качеству изготовления и низкой стоимости они получили широкое распространение на российском рынке.

Видео — Последовательностью действий при сборке сифона марки «Ани грот»

Отечественные производители водосливной арматуры предлагают потребителям различные модели сифонов. Их сборка и установка осуществляется по общему принципу:

• при покупке проверяется комплектация изделия;
• согласно приложенной к инструкции схеме выполняется сборка прибора;
• установка начинается с присоединения входного патрубка сифона к раковине;
• затем собирается основной блок;
• выполняется подключение сливного патрубка к канализационной системе;
• на заключительном этапе выполняется проверка герметичности соединений.

Видео — Сборка сифона для раковины «Ани пласт»

В заключение отметим, что правильно собранный сифон будет безотказно работать в течение длительного времени. Срок службы сантехнического прибора увеличивается при соблюдении правил эксплуатации, регулярной очистке от загрязнений и своевременной замене износившихся прокладок.

Рекомендуем обратить внимание на статью — Как врезать мойку в столешницу, где подробно описано, как своими руками произвести монтаж мойки.

Цены на мойки для кухни

Мойка для кухни

Сборка сифона не отличается особой сложностью, аккуратно и тщательно выполняя рекомендованные инструкцией манипуляции, с работой справится даже неопытный в сантехническом деле человек. Тем не менее при полной неуверенности в своих силах лучше все-таки обратиться к специалистам, так как установка любого сантехнического прибора очень ответственное дело.

Для защиты помещения от проникновения канализационных запахов используется специальное приспособление – гидрозатвор. Сборка сифона для ванны легко производится своими руками даже без наличия опыта.

Виды сифонов и подготовка к сборке

Сифоны классифицируются по конструктивным особенностям, принципам работы и материалам, из которых они изготовлены. По конструкции выделяют:

1. Гофрированные. Состоят из сплошной гибкой гофрированной трубки, которая может принимать необходимую форму;

   </p>

2. Плоские. Представляют собой конструкцию, в которой соединены вертикальные и горизонтальные трубы различных диаметров;

   </p>

3. Бутылочные. Оснащены специальным гидрозатвором бутылкообразной формы. К нему подключены трубы слива и канализации. Этот вид чаще используется на кухне, чем в ванных комнатах.

   </p>

По принципу работы различают ручные, автоматические и полуавтоматические. Отличия этих приспособлений между собой заключаются в принципе слива.

У ручного сифона необходимо рукой вытащить запорную крышку, а полуавтоматические и автоматические приспособления открывают сливное отверстие при помощи специального механизма.

Для изготовления сифонов используются нержавеющие долговечные материалы. Это латунь, медь, пластик, чугун. Рекомендуем отдавать предпочтением прочной пластмассе или практически не изнашиваемой латуни. Отличие при установке заключается в том, что для пластиковых резьбовых соединений ФУМ-лента не используется, в отличие от металлический конструкций.

Как собрать ручной сифон

Несмотря на разность конструкций этих элементов, сборка всех сифонов производится по аналогичной схеме.

Пошаговая инструкция, как собрать сифон для ванны:

1. В комплект приспособления входят сам отстойник, трубки разных диаметров, уплотнительные элементы. Первым берется отстойник, на его нижнюю часть надевается самая большая плоская прокладка (чаще всего она синего цвета). При её установке не допускается перекосов или других искривлений;

   </p>

2. Трубы перелива и отстойника соединяются между собой. Если собирается пластиковый сифон, то ФУМ-лента не нужна – прокладки достаточно, но для соединения латуни или стали на резьба дополнительно уплотняется;
3. Сверху и сбоку такого сифона находится два отверстия разного диаметра. Одно предназначено для подключения бокового слива, а другой для соединения системы с канализационным отводом. В соответствии с размерами этих отверстий подбирается конусная прокладка (широкая) и накидная гайка;
4. Первым берется патрубок, который будет подключен к центральному сливу. На него надевается накидная гайка. Затем надевается уплотнительная прокладка. Обратите внимание на её конструкцию. Один конец прокладки тупой, а другой острый. Вот острым концом уплотнитель надевается к патрубку, тупой в последствии «сядет» на отстойник. Прокладка вставляется до максимального положения, но будьте аккуратны и не порвите её;

   </p>

5. Патрубок вставляется в соответствующее отверстие сифона, после закручивается накидная гайка. Точно также подключается патрубок, который будет вести к канализации;
6. Если всё сделано правильно, то остается широкая прокладка под раковину и тонкое резиновое кольцо для уплотнения патрубка, гайки для подключения канализации, фильтр слива мойки. На верхний патрубок устанавливается широкая прокладка. После отвод соединяется с раковиной;

   </p>

7. Подключение к раковине производится при помощи болтового соединения. Здесь рекомендуется также не использовать ФУМ-ленту (если сифон – пластиковый). Чтобы соединить все части конструкции, нужно на верхний участок слива установить уплотнительное кольцо, после металлическую сетку-фильтр. Снизу крепится патрубок сифона, вся конструкция закручивается болтом;
8. К канализации вывод подключается при помощи силиконового герметика (для соединения двух пластиковых элементов) или специальным переходником (для подключения металлического и пластикового патрубков). В первом случае торцевые части сифона и трубы канализации смазываются силиконом и соединяется между собой. Во втором смазываются торцы переходника.

После окончания монтажа нужно дождаться полного высыхания герметика (в среднем, от 4 до 6 часов), только потом системой можно пользоваться.

Видео: сборка сифона для ванны

Гофрированные модели не требуют сложных сборочных работ – зачастую, они просто подключаются к системе вывода стоков. При этом, плоские более сложны в конструкции. Главная проблема заключается в большом количестве труб разного диаметра.

Советы для того, чтобы правильно собрать сифон:

1. Все металлические резьбы должны уплотняться ФУМ-лентой;
2. Ни одна прокладка или кольцо не должны остаться «без дела». Если после окончания сборки у Вас остались лишние детали, это значит, что где-то пропущено уплотнение и там будет течь;

   </p>

3. При соединении труб можно использовать только одну прокладку. Некоторые домашние мастера на места соединения труб или во время ремонта для предупреждения течи, устанавливаются две прокладки. Это способствует нарушению герметичность системы;
4. При затягивании накидных гаек нужно быть очень аккуратным (в особенности, если работаете с пластиком). Нельзя чтобы соединение было «растянутым», но при сильном воздействии есть вероятность повредить крепежный элемент;
5. Тоже самое и при установке прокладок. Их нужно затягивать на патрубки до максимума, но если перетянуть уплотнители, то они порвутся;
6. Уплотнительные элементы подлежат регулярной замене. Прокладки сливов– 1 раз в 6 месяцев (в среднем), тонкие уплотнители между патрубками – 1 раз в 3 месяца. Эти сроки могут варьироваться, но своевременное предупреждение изношенности резинок поможет избежать затопления и протечки.

Как собрать полуавтоматический сифон

Полуавтоматический сифон для ванны состоит из двух переливов, соединенных между собой трубой и тросиком, патрубка для подключения канализации, фильтров для переливных отверстий и уплотнительных прокладок.

Пошаговая инструкция, как производится сборка автоматического сифона для ванны:

1. К центральному переливу подсоединяется патрубок для канализации. На месте стыка уже установлена прокладка, поэтому дополнительно ничего уплотнять не нужно. Труба должна вставляться в отверстие до упора, чтобы не допустить дальнейших протечек;
2. Также на нижний перелив устанавливается фильтр для сливного отверстия. Прокладка-бабочка (широкий двойной уплотнитель) крепится на слив ванной, туда же устанавливается металлический фильтр;
3. Для обеспечериния автоматического отвода воды к сливным отверстием крепятся плоские металлические крышки. Предварительно они при помощи винтового соединения подключаются к подвижному тросику, который будет регулировать их работу;
4. Собранная конструкция подключается к переливам при помощи болтовых соединений. В каждом открытом отводе запрессована латунная резьба. На местах стыков обязательно устанавливаются прокладки различной конфигурации (для центрального перелива – бабочка, как сказано выше, для бокового – обычный тонкий уплотнитель).

<index>

Замена старой сантехники на новую — достаточно частая ситуация. У многих столкнувшихся с необходимостью подобного обновления возникает вопрос, как собрать сифон для ванны.

Виды сифонов для ванн

Сифон — сантехническое приспособление, предназначенное для слива воды в канализационную систему и блокирующее неприятный аромат, проникающий в здание из коллектора.

Существует 3 вида сливов, различающихся механизмом работы:

• ручной (механический);
• полуавтоматический;
• автоматический.

Для использования ручного (механического) устройства дополнительные методы воздействия не требуются. Открывается и закрывается сливное отверстие вручную при помощи запорной пробки. Этот вид слива достаточно прост, надежен, обладает большим сроком использования, поэтому наиболее популярен.

Полуавтоматический сифон приводит в действие тросовый или рычажный механизм. Закрывается слив специальным запорным клапаном. Чаще всего такую конструкцию используют на отверстиях слива и перелива воды выше уровня. Так как в сборке данной установки присутствуют движущиеся составляющие и узлы, надежность ее несколько снижается.

Автоматический слив представляет собой единый механизм с наполняющей системой. Она работает от встроенного процессора.

Этот вид сифона оборудован управляемым клапаном «клик-клак». Он приводится в движение давлением водного столба. Автоматическая конструкция позволяет наполнить ванну водой до требуемого уровня. Кроме того, присутствует возможность установить нужную температуру воды и поддерживать ее. Если температура понижается, автоматически срабатывает затворный клапан и вода сливается, а наливное устройство восполняет количество жидкости.

Для выделки сифонов используются такие материалы, как пластик, нержавеющая сталь, латунь, чугун, медь. Наиболее эксплуатируемыми являются сливы из пластика. Они долговечны, просты в монтаже и эксплуатации.

Классификация сифонов по конструкции слива

В зависимости от строения выделяют 4 разновидности сифонов:

1. Гофрированный. Представляет собой сплошную гофрированную трубу. Данный вид механизма самый простой, может принимать любую форму, легко устанавливается (в любой плоскости). Гидрозатвор формируется самостоятельно при помощи изгиба гофры. Единственный минус — обязательный демонтаж и ручная прочистка при засоре.
2. Коленный. Гладкая трубка, в горизонтальном положении напоминающая изогнутую букву S. Чаще всего металлическая. При долгой эксплуатации окисляется. Для прочистки засоров предусмотрена специальная пробка. В роли гидрозатвора выступает вода, постоянно находящая внутри слива.
3. Бутылочный (с колбой). Конструкция, состоящая из гладкого змеевика с гидрозатвором в виде бутылки (колбы). Более востребован на кухне. Очистка от засора проста (достаточно открутить колбу).
4. Плоский. Состоит из горизонтальных и вертикальных труб различного диаметра. Гидрозатвор в данном виде отсутствует. Преимущества этого сифона — быстрая установка и легкость прочистки. Считается наиболее подходящим для монтажа под ванную.

При выборе сливного устройства следует обратить внимание на качество используемого сырья. Также рекомендуется помнить о месте установки .

Как собрать ручной сифон

Перед приобретением сифона производятся замеры просветов слива и перелива, промежутка от ванны до пола. Сборка и монтирование ручного сливного устройства требует внимательного изучения прилагаемой продавцом инструкции и схемы. Она для всех видов слива одинакова.

В продажу конструкция поступает в демонтированном виде. В набор входят: уплотнители, различной ширины трубки, отстойник.

Для начала нужно взять отстойник и на его нижнюю часть надеть самую большую плоскую прокладку. При установке уплотнителей нельзя допускать перекосов (искривлений). Затем (при помощи шланга из гофры) необходимо состыковать отстойник с выпуском. При сборке пластиковых конструкции дополнительный уплотнитель в виде ФУМ-ленты не требуется, тогда как для металлических сливов он необходим.

Далее следует найти на боковой части отстойника два отверстия различного диаметра. Данные выходы предусмотрены для бокового слива и соединения с коллектором. Пропорционально их размерам нужно подобрать конусную широкую прокладку и накидные гайки.

После этого берется штуцер, который будет подключаться к центральному сливу. На него устанавливается накидная гайка. Выбирается уплотнитель (острый его конец устанавливается к патрубку, а тупой в дальнейшем подсоединяется к отстойнику). Располагать прокладки необходимо максимально плотно, не допуская при этом их разрыва.

По завершении описанных действий в сифон вставляется патрубок, который позднее (при помощи гофры) пристраивается к канализационной сети.

После сборки слива можно приступать к его монтажу. В наборе не должно оставаться лишних частей. Все составляющие необходимо использовать по назначению. Для увеличения герметичности соединений нельзя применять несколько прокладок. Для каждого стыка используется только 1 уплотнитель.

Для предотвращения протечки желательно регулярно проверять соединения, при необходимости проводить замену.

Как собрать полуавтоматический сифон

Собрать полуавтоматический сифон своими руками достаточно просто. В его состав входят: 2 перелива, связанные между собой трубкой и тросом, штуцер, резиновые уплотнители, фильтр.

Для сборки полуавтоматической конструкции необходимо соединить патрубок для коллектора с центральным переливом. На границе между ними предусмотрен уплотнитель, в связи с чем дополнительных прокладок не требуется. Затем к переливу прикрепляется фильтр (перед этим на слив фиксируются два герметичных материала).

К регулирующему тросу подсоединяются металлические крышки плоской формы. Такая конструкция крепится к сливной трубе. Сборка осуществляется болтовым соединением. Для боковых стыков в полуавтоматическом сифоне предусмотрены тонкие прокладки, а для центрального — клапан-бабочка (уплотнитель).

Такому виду слива требуется минимальное пространство для установки.

Проверка надежности соединений

После установки сифона проводится осмотр всех соединений. Для этого ванна наполняется водой до переливного отверстия. Слив собран правильно, если при ее переливе на стыках отсутствуют капли жидкости.

При монтаже сифонов из металла необходимо дополнительно использовать ФУМ-ленту. Установка изделий из пластика этого не требует. Перед подключением необходимо убедиться, что на сливном и переливном отверстии после демонтажа старого слива не остались части. При монтаже конструкции к старой металлической или новой акриловой ванне проверяются все просветы на наличие повреждений (шероховатостей). Если такие встречаются, их зашкуривают наждачной бумагой.

Инструкция по подключению к канализации

Заключительным этапом является подключение сифона к канализационной системе. Если у коллектора пластмассовая труба, то используются резьбовое соединение и герметизирующий материал. Для металлической (чугунной), а также при несовпадении диаметров лучше дополнительно применить резиновую муфту-переходник. Слив погружается в канализационное отверстие не менее, чем на 5 см. Все стыки обрабатываются уплотняющим материалом.

Во время установки сифона следует учитывать угол, под которым труба входит в канализацию. Чтобы избежать протечек, он должен быть наименьшим. Слив крепится при помощи затягивания резьбовых соединений и герметизации стыков.

</index>

Похожие статьи

Самостоятельная сборка душевой кабины «Ниагара»Порядок установки проточного водонагревателяКак пользоваться душевой кабинойКак пользоваться джакузи дома

Подпишитесь на нас, пожалуйста!

Мы не будем спамить, честно!

Спасибо, большое, Вы сделали нас счастливее!

Какая-то ошибка, приносим свои извинения!

Очень просим подписаться на наши новости!

</h6>

Часто во время ремонта приходится менять сантехнику самостоятельно. Перед тем как собрать сифон для раковины на кухне и установить его на место, обязательно следует ознакомиться с инструкцией.

Зачем нужен сифон под раковиной

Использованная вода с грязью, частичками пищи, моющими средствами из раковины, ванной, душевого поддона поступает в сточную систему. Скопление всевозможных веществ в сливных трубах издаёт зловонный запах. Сифон обеспечивает беспрепятственный слив жидкости в канализацию, одновременно препятствуя проникновению в квартиру запахов и микробов и бактерий, имеющихся в сточных водах.

</p>

Устройство и принцип действия

Независимо от вида любой сифон работает по принципу гидравлического затвора. Именно водяная пробка внутри конструкции не даёт испарениям из канализации проникнуть внутрь помещения.

Сифон представляет собой 2 сообщающихся сосуда с расположенной между ними ёмкостью, наполненной водой.

Сифон делится на 3 зоны:

1. Впускной (заливной) патрубок, куда подаётся жидкость непосредственно из раковины. Расположен в верхней точке сифона.
2. Выпускной (сливной) патрубок, откуда жидкость сливается в канализацию. Находится ниже 1 зоны.
3. Зона гидрозатвора, где жидкость пребывает постоянно, образуя пробку. В разных видах сифонов может представлять собой изогнутую трубу или стакан. Находится в нижней части изделия.

Вода, поступающая в заливной патрубок, создаёт давление, достаточное для выталкивания её в сливную трубу. При вытекании всей воды из раковины давление в патрубках выравнивается. Вода, оставшаяся в изгибе или стакане, не может самостоятельно оттуда вытечь. Так формируется водяной замок.

</p>

Это важно! В компактных видах сифонов объём водяной пробки небольшой. Если долго не пользоваться раковиной, вода постепенно испаряется. Гидрозатвор исчезает, открывая канализационным испарениям доступ в помещение.

Виды

На современном рынке можно найти немало разновидностей устройства:

• Трубный;
• Гофрированный;
• Бутылочный;
• Плоский;
• Сухой.

Все они имеют разную сборку и габариты. Применение зависит от формы, специфики эксплуатации и места установки раковины.

Трубный

Создан в виде трубы с S или U-образным изгибом в средней части. Для изготовления используется пластик или металл. Может быть цельным или разборным.

Разборной сифон, чтобы повысить удобство установки и обслуживания, часто разделён на 3 составляющие:

1. Верхняя часть крепится к горловине слива раковины обычным болтом.
2. Гидродозатор в виде изогнутой трубы. Патрубок вертикально опускается вниз, затем изгибается на 180 градусов. Чуть ниже верхней части вновь изгибается на 90 градусов в сторону от горловины раковины.
3. Выпускная часть. Представляет собой жёсткий или гофрированный патрубок, одной стороной присоединяющийся к гидрозатвору, второй — к канализации.

</p>

В комплект входят уплотнительные кольца и гайки для соединения и герметизации комплектующих. В цельных металлических трубных сифонах часто внизу или на торце гидрозатвора размещена пробка для профилактических работ. Данные сифоны внешне привлекательны, поэтому устанавливаются в открытых местах.

Из-за небольшой вместительности гидрозатвора при редкой эксплуатации возможно испарение воды. Уменьшение или полное исчезновение водяной заслонки может привести к появлению в доме неприятного запаха. Жёсткая конструкция данного сифона требует точности в подборе при покупке, усложняет монтаж.

Это важно! Из-за вероятности частых засоров не рекомендуется монтировать на кухонные мойки.

Гофрированный

Самый простой и дешёвый сифон. Представляет собой гофротрубу, одна сторона которой крепится болтом к горловине слива раковины, другая — к трубе канализации. Установщик может изгибать гофру в любом направлении, выполнив гидрозатвор желаемой глубины. Это особенно актуально при нестандартном расположении мойки. Конечная форма фиксируется специальной рамкой.

</p>

Это важно! За счёт гибкости гофры возможно перемещение раковины без отключения от канализации, что особо удобно при ремонте.

Минусами данной конструкции являются:

• Ребристая внутренняя поверхность, способствующая скоплению мусора;
• Контактируя с горячей водой, материал становится жёстким, усложняя обслуживание сифона;
• Неэстетичный вид, ограничивающий места монтажа.

Бутылочный

Назван благодаря сходству с бутылкой. Один из наиболее распространённых видов сифонов. Присутствует возможность регулировки практически под любой зазор между горловиной сантехники и канализационной трубой.

По сравнению с предыдущими видами сложней в устройстве, монтаже и техническом обслуживании. Состоит из:

• Впускного патрубка, подключаемого к горловине раковины;
• Сосуда для воды в форме стакана, колбы;
• Сливного (отводящего) патрубка, соединяемого с канализационной системой;
• Набора уплотнительных колец и зажимных гаек для сборки и герметизации комплектующих.

Сифон часто комплектуется гофрированным сливным патрубком, что облегчает установку и разборку во время чистки.

</p>

Колба способна удерживать мусор, волосы, жир, препятствуя засорению патрубков. Нуждается в периодической чистке. Для этого достаточно открутить её от корпуса сифона, вытрусить собравшийся мусор, промыть под струёй горячей воды.

Ёмкости колбы надолго хватает для сохранения водяной пробки без пользования раковиной.

Это важно! Со временем прокладки теряют эластичность, может образоваться течь. Для её устранения достаточно заменить вышедший из строя уплотнитель.

Изготавливается из пластика и металла. Металлические сифоны выглядят более эстетично, но стоят дороже, менее практичные, более сложные в обслуживании. Располагаются в видимых местах.

Плоский

Является компактным вариантом трубных разборных и бутылочных сифонов. Гидрозатвор выполнен в виде глубокой тарелки или плоского П-образного элемента.

Может монтироваться в труднодоступных местах при малом свободном пространстве под мойкой.

</p>

К минусам относятся сложность монтажа, быстрая засоряемость, малая ёмкость гидрозатвора.

Сухой

Основное различие с классическим сифоном — конструкция и принцип действия. В данном виде отсутствует гидрозатвор как таковой. Его функцию выполняет прорезиненная трубчатая прокладка или мембрана. Они беспрепятственно пропускают воду в канализацию, препятствуя проникновению испарений в обратном направлении.

Сифон имеет форму цилиндра или таблетки. Можно устанавливать как вертикально, так и горизонтально. Малые габариты позволяют монтировать его в любом пространстве, хороший дизайн — в открытых местах.

</p>

Отсутствие ёмкости с водой допускает установку сухого сифона в неотапливаемых помещениях. Также он не может пересохнуть, поэтому можно не бояться проникновения канализационных газов в жилище во время отпуска.

Дополнительные конструкционные элементы

Сифоны, устанавливаемые в современную сантехнику, дополнительно оснащаются:

• Системой перелива, страхующей мойку от полного заполнения водой и затопления помещения;
• Дополнительными отводами на заливном патрубке для возможности подключения к сифону других устройств (стиральная машинка, посудомойка);
• Донным клапаном, выполняющим роль пробки, приводимым в действие нажатием на него или при помощи расположенного на поверхности мойки регулировочного колеса.

Это важно! Донный клапан в закрытом состоянии препятствует проникновению испарений из канализации в помещение.

Также выпускаются сифоны с двумя заливными патрубками для подключения к двухсекционной мойке.

</p>

Как выбрать новый сифон

Выбирая модель сифона, стоит учитывать несколько факторов. Таковыми являются:

1. Цена, определяющая качество материала, изготовления сифона и его долговечность.
2. Внешний вид. Устанавливаемый в открытом месте сифон должен эстетично выглядеть и вписываться в дизайн помещения.
3. Диаметр горловины слива раковины должен совпадать с размером посадочного места на впускном патрубке.
4. Желательно наличие системы перелива.
5. Наличие дополнительных отводов для подключения стиральной машины и посудомойки.
6. От расстояния по горизонтали и вертикали от горловины раковины до канализационной трубы зависят габариты сифона.
7. При расположении горловины раковины и трубы канализации в разных плоскостях приобретается сифон с гофрированным сливным патрубком.
8. Диаметр сливного патрубка должен быть одинакового или меньшего диаметра с канализационной трубой. Патрубок меньшего диаметра монтируется с переходником.

Это важно! На сифоне не должно быть сколов, трещин, на резьбе — заусениц. Уплотнительные прокладки должны быть эластичными, цельными, без повреждений.

Сборка и монтаж

Замена старого сифона на новый не представляет больших проблем даже для непрофессионала. Достаточно следовать рекомендациям специалистов и соблюдать последовательность выполняемых работ.

Как снять старый

Из инструментов понадобится только большая отвёртка. Вода из колбы при снятии может пролиться на пол, поэтому под сифон перед началом работ устанавливают тазик.

Придерживая устройство снизу, отвёрткой откручивают винт, расположенный в центре решётки слива в раковине. Далее отсоединяют сливной патрубок от канализационной системы. Сифон снят.

Часто винт намертво прикипает к гайке. В этом случае снимают сифон с впускного патрубка, раскрутив затяжную гайку, отсоединяют от канализации и удаляют. Оставшийся патрубок прокручивают несколько раз, удерживая винт на месте отвёрткой. Обычно этого достаточно, чтобы открутить соединение.

</p>

Если это не помогло, место контакта гайки с винтом внутри патрубка обрабатывают керосином или WD-40, ждут 5–10 минут и повторяют манипуляции. После демонтажа старого сифона горловину слива раковины тщательно очищают от накипи и мусора. Внутреннюю поверхность канализационного раструба также следует очистить от отложений и закрыть заглушкой подходящего диаметра или влажной тряпкой.

Как собрать новый

Перед тем как приступить к сборке бутылочного сифона, все детали раскладывают и группируют по назначению. В комплекте должны быть:

• 2 части колбы сифона;
• Заливной патрубок с посадочным местом в виде тарелки (воронкой);
• Сливной патрубок-гофра;
• Плоские и конусные уплотнительные кольца разного диаметра;
• Затяжные гайки;
• Металлическая сливная решётка с винтом.

</p>

Стоит обратить внимание, что диаметр всех патрубков разный, к ним подходят уплотнительные прокладки и гайки определённого размера. Собирают сифон в следующей последовательности.

Самую большую плоскую прокладку надевают на большое отверстие с резьбой на сифоне. К этому отверстию прикручивают колбу (стакан). В итоге получается бочонок с 2 отверстиями разного диаметра сверху и сбоку. На каждом из них нарезана резьба.

</p>

На заливной патрубок с воронкой надевают сначала гайку, затем конусную прокладку подходящего диаметра тупой стороной к воронке. Патрубок до уплотнительного кольца углубляют в верхнее отверстие сифона, плотно фиксируют гайкой. Иногда сливная воронка и патрубок поставляются отдельно. Тогда их предварительно собирают в одно целое при помощи гайки с уплотнительным кольцом. В воронке находится металлическая гайка. Нужно следить, чтобы она не выпала из посадочного места в процессе сборки.

</p>

В такой же последовательности крепят сливной патрубок к боковому отверстию на корпусе сифона: надевают гайку, насаживают конусный уплотнитель тупым концом к гайке, вставляют патрубок в отверстие, плотно затягивают гайку.

</p>

Это важно! Гайки выполнены из пластика, поэтому их затягивают с небольшим усилием. При большой нагрузке они могут лопнуть, уплотнительные кольца — деформироваться.

Оставшиеся детали нужны для крепления сифона к раковине и канализации.

Видео: сборка конструкции для умывальника

Если имеется перелив, его присоединяют к заливному патрубку на собранном сифоне. Порядок действий такой же: на перелив надевают гайку с уплотнителем, вставляют его в отверстие на патрубке, затягивают гайку.

Как правильно установить сифон

Сифон в сборе подставляют под раковину и выполняют следующие действия:

1. В воронке заливного патрубка размещают плоскую рифлёную прокладку полосками вверх. На металлическую решётку натягивают оставшееся резиновое кольцо.
2. Воронку сифона прижимают к горловине слива раковины. Контролируют вертикаль сифона.
3. Сверху горловины на дне раковины размещают металлическую решётку.
4. В центральное отверстие решётки вставляют винт и отвёрткой закручивают его в гайку воронки. Контролируют усилие, чтобы прокладки плотно прижались, но при этом не деформировались.
5. В воронку перелива укладывают подходящую по форме прокладку рифлёной стороной вверх, плотно прижимают к отверстию перелива на мойке. Фиксируют винтом, вставленным в центральное отверстие перелива мойки.
6. Выпускной патрубок с гофрой растягивают до необходимой длины и вставляют в канализационную трубу, используя специальные уплотнители.

В заключение включают воду и проверяют всю конструкцию на герметичность. Обнаруженную на каком-либо соединении течь легко устранить более плотным затягиванием гайки.

Видео: замена сифона под раковиной

Замена сифона на раковине не представляет труда. Достаточно выбрать наиболее подходящую модель, внимательно изучить инструкцию, придерживаться руководства по сборке и монтажу.

Используемые источники:

• https://remont-book.com/kak-sobrat-sifon-dlya-rakoviny-na-kuxne-s-perelivom/
• https://www.kanalizaciya-stroy.ru/kak-sobrat-sifon-dlya-vanny.html
• https://stroitelniportal.ru/svoimi-rukami/ustanovka/sborka-i-montazh-sifona-dlya-vanny/
• https://teplo.guru/kanalizaciya/kak-sobrat-i-ustanovit-sifon-dlya-rakovinyi.html
