В наши дни камин уже перестал являться жизненно необходимым отопительным сооружением и в большинстве случаев служит лишь оригинальным элементом интерьера. Однако при этом камин все же можно рассматривать в качестве дополнительного источника тепла, но только в то время, пока он топится. Именно это и определяет, в основном, место его размещения – дачи и загородные дома, в которых камин принято устанавливать в большом зале.

Декорирование камнем

Устройство и кладка камина немного проще, чем у других очагов (например, печей) и поэтому небольшой камин вполне возможно выполнить самостоятельно. В статье мы расскажем как сложить камин самому из кирпича.

Подготовка к кладке

Выбор места

Прежде чем вы начнете выкладывать камин, стоит определиться с тем, в каком помещении вы будете это делать. Минимальная площадь комнаты, необходимая для обеспечения нормальной работы камина (без холодных сквозняков или избыточного нагрева) составляет 20 кв. метров. При этом соотношение площади проема топливника камина к площади помещения должно быть в пределах от 1:70 до 1:80.

Наиболее популярный вариант – это устройство камина в проеме стены таким образом, чтобы его задняя стенка выходила в смежную комнату.

Если выкладывать камин около перегородки из горючих материалов, необходимо уделить внимание соблюдению норм пожарной безопасности, то есть выполнить обязательную вертикальную противопожарную разделку.

Функциональные типы каминов

Следующий этап – подбор чертежей камина, на которых указаны все ряды кладки (если вы новичок, то выбирайте упрощенный вариант, не требующий сложной подгонки кирпичей или выкладывания их под углом).

Теперь следует подготовить необходимые материалы, чтобы сложить камин самому:

• Монтаж металлического экрана бетон и арматура для устройства отдельного фундамента под камин;
• кирпич керамический хорошего качества (красный полнотелый, без трещин и сколов), либо белый тугоплавкий кирпич (Гжель), либо шамотный огнеупорный кирпич;
• глина;
• песок;
• дверка прочистная;
• задвижка печная;
• рубероид;
• сталь листовая нержавеющая на экран.

Фундамент

Устройство фундамента для каминов и печей

Так как камин в обязательном порядке должен иметь свой собственный фундамент (не соприкасающийся с фундаментом стен дома), его необходимо выполнить заранее, не менее чем за две недели до начала кладки камина. Это позволит фундаменту (материалом которого может быть не только железобетон, но и бутовый камень или кирпич) набрать необходимую прочность. Для бутового, кирпичного или бутобетонного фундамента цементно-известковый или цементный раствор должен иметь марку не ниже 50.

Глубина заложения фундамента под камин должна быть не менее глубины промерзания грунта в вашей местности, а геометрические размеры фундамента в плане – строго соответствовать форме камина с учетом «припуска» по 50-100 мм со всех сторон.

Перед тем как выполнить фундамент под камин, следует убедиться, что при кладке дымовая труба не упрется в балки чердака или стропильной системы.

Закладка фундамента под камин Приступаем к устройству фундамента под камин:

1. Вырываем котлован необходимого вам размера с учетом того, что в нем будет либо установлена опалубка (если фундамент железобетонный), либо будут проводиться работы по укладке кирпича или крупных камней. Глубина котлована должна быть примерно на 10 см больше глубины заложения фундамента.
2. Тщательно утрамбовываем дно котлована.
3. Засыпаем на дно котлована мелкие камни (гравий, щебень) толщиной около 10 см и опять утрамбовываем.
4. Далее процесс работы зависит от материала, из которого будет выполняться фундамент:

•  для железобетона – устанавливаем опалубку, затем опускаем в котлован арматурные каркасы и заливаем бетон;
• для бутобетона – заливаем на дно котлована раствор (20-25 см по высоте), утапливаем в него камни (с зазором в 3 см), в промежутки укладываем более мелкий камень, затем аналогично выполняем следующие ряды фундамента под камин.

При выполнении верхней части фундамента (выступающей над уровнем земли) в качестве опалубки можно использовать крупные камни, уложенные по периметру фундамента.

До уровня чистого пола фундамент не должен доходить на 14-15 сантиметров. Верхняя поверхность фундамента под камин должна быть ровной и строго горизонтальной.

Кладка

Схема устройства камина

Убедившись, что раствор фундамента окончательно затвердел, можно приступать к кладке камина:

• По верху фундамента нанесите цементно-песчаный раствор слоем примерно в 2 см и уложите на него слой кирпича. Проверьте горизонтальность поверхности.

Начальный этап строительства

• Нанесите второй слой раствора и уложите еще один ряд кирпича.
• Уложите сверху два слоя рубероида (в качестве гидроизоляции).
• Обустройство опалубки Приготовьте цементно-глино-песчаный раствор для кладки камина: на одну часть цемента (марка 150) берется 8-9 частей песка (по объему), все перемешивается, после чего в смесь аккуратно добавляется глиняная пульпа (шликер). Расход песка и глины (по объему) примерно одинаковый. Для кладки перемычек содержание цемента и песка изменяется до 1:5 или 1:6. Не рекомендуется увеличивать содержание цемента в растворе, так как основным связующим компонентов в нем все же выступает глина.
• В точном соответствии с выбранной вами схемой кладки, приступайте к выкладыванию камина. Для его лицевой поверхности выбирайте кирпич одинакового цвета, размера, с прямыми углами и кромками. Швы делайте строго одного размера, соблюдая их вертикальность и горизонтальность. Придавайте швам форму (заглубленную или вогнутую) с помощью расшивки. Особое внимание уделяйте выкладыванию симметричной перемычки над проемом камина (в некоторых случаях рекомендуется использовать опалубку).

Камин в загородном доме

• Так как сложить камин самому первый раз бывает затруднительно, и иногда кладка не выглядит красивой, то готовый камин можно оштукатурить.
• Дымовую трубу следует выкладывать на глинопесчаном растворе с последующим оштукатуриванием. В местах пересечения со сгораемыми элементами перекрытия выполняется противопожарная разделка.

Видео

В следующем видеоматериале вы увидите, как происходит процесс строительства камина:

Посмотрев следующее видео, вы узнаете, какие существуют особенности циркуляции воздуха в камине и как оптимизировать отопление с помощью камина:

Проект отопительного сооружения — это чертеж камина будущей конструкции на бумаге. Перед началом кладки необходимо грамотно продумать все моменты и правильно составить эскиз.

Изучая проекты домов с камином, вам следует знать следующие параметры:

• какой размер фундамента заливать под камин;
• высоту помещения;
• прочность высокого кирпичного сооружения;
• соблюдение мер противопожарной безопасности;
• внешний вид привлекательности камина.

Правильно составленная схема камина из кирпича позволит сэкономить время и силы, и даст возможность выполнить задуманное строительство в самом лучшем виде, а так же избежать сложностей при эксплуатации. Проекты каминов из кирпича

Угловой камин и его уникальность

Рассмотрим подробный чертеж кладки углового камина из кирпича и порядовку с описанием. На сегодняшний день проектов каминов насчитывается огромное множество, но на данный момент предлагаем вам удобный встроенный в углу камин, который можно установить в небольшой, не меньше 12 м² комнате, так как кислорода не будет хватать для его обогрева. Для его создания следует найти каменщика 4 – 5 разряда, что бы он обладал тонкостями возведения этого сооружения или вникать самостоятельно тонкости этого процесса.

Следует помнить, что внутреннее строение каминов создаётся практически одинаково, и горение огня в топке одно и то же.

У угловых очагов есть свои достоинства:

Его особенностью является то, что он находится не в центре строения, а в углу, и имеет небольшие габариты. К тому же он равномерно передаёт энергию тепла по всему помещению.

Сложенный аккуратно, с наименьшими отклонениями и допусками в строительстве, угловой камин является греющим оборудованием, несет в себе определенную декоративную красоту и показывает статус хозяина этого строения.

Его минусом является дорогостоящая, декоративная отделка.

Кирпич для конструкции этого сооружения нужен высокой марки, конечно, можно выложить маркой 100, но следует помнить о том, что этот материал является некачественным для его выкладывания. В данном случае, если возвести из этого кирпича камин, то его, по технике пожарной безопасности, следует оштукатурить.

Данную марку кирпича применяют для выкладывания внешней части корпуса и для возведения трубы. А внутреннюю часть топки выкладывают из огнеупорного кирпича.

Читайте также: устройство трубы для камина.

• Под эту конструкцию из кирпича требуется заливать отдельное основание, чтобы не нарушить основной фундамент, так как у отопительного прибора имеется своя усадка.
• Требуется между стеной и будущим камином прикрепить специальный теплоизолирующий материал или выложить кладку в четверть кирпича, то есть на ребро (желательно через два ряда прокладывать проволоку, для крепости конструкции).

Его кладку изготавливают по проекту, выполняя перевязку швов. Работа выполняется без спешки, так как глиняный раствор имеет свойство плыть.

Желательно соблюдать уровень горизонта, вертикальную поверхность и равные точки диагонали. При данном соблюдении правил зависит качество вывода наружу продуктов горения.

Читайте также: Виды беседок с красивыми каминами.

Схема прямоугольного камина и чертеж

Его размер 5×2,5 порядовка кирпичной кладки состоит из 33 рядов

Данное сооружение используют без дверцы на топке. Проектировщик, создавая этот чертеж, использовал дымоотводящий сквозной канал, который обеспечивает хорошую тягу. В связи с этим, его теплоемкость уменьшается, чтобы увеличить КПД данного строения. Для этого следует воспользоваться стандартными способами, такими как кладка пустых каналов вдоль топливника и дымохода.

• Внутреннюю часть топливника следует выкладывать из огнеупорного кирпича, который выдерживает 1100 градусов.

Основная массивная часть камина выкладывается полнотелым керамическим кирпичом высокого качества, он должен соответствовать марке 125 и выше, его температурный нагрев равен 750 градусов.

Вам следует помнить, что огнеупорный и керамический кирпич запрещается перевязывать, но их можно связать благодаря проволоке сечением 3 мм, уложенной в шов между кирпичами.

Порядовая схема прямоугольного камина 5×2,5 из кирпича

Ряды следует проверять уровнем или отвесом, чтобы достичь правильной геометрической формы конструкции.

Данным чертежом пользуются мастера-печники, даже имея огромный опыт, они сверяются с ним.

Чертеж мини камина

Данный отопительный прибор рекомендуют устанавливать в комнате не менее 16 м². Его встраивают в перегородку для обогрева двух комнат. Чтобы увеличить теплоотдачу, топка выкладывается без огнеупорного кирпича. Таким образом, керамический кирпич нагревается намного быстрее, потому что он меньше сохраняет теплоемкость массива, чем огнеупорный.

• В данном случае, чтобы защитить топку от высоких температур мастер — печник применяет вместо каменного зуба, металлический лист толщиной 3 миллиметра.

Чертеж камина из кирпича прилагается ниже в описании. Если мастер имеет малую квалификацию в этом направлении, то вместо арки портала можно соорудить горизонтальное перекрытие. Для этого вам потребуется 2 уголка из металла нужной длины.

Положительной характеристикой этого камина является то, что приобретая материалы для его возведения, вы минимально расходуете свои средства.

Для возведения вам потребуется:

• керамический кирпич 235 штук;
• глина – 0,12 м³;
• песок – 0 , 3м³;
• дверка прочистная – 1 штука;
• задвижка печная – 1 штука;
• колосниковая решетка – 1 штука;
• душники – 2 штуки;
• сталь листовая толщина – 3 мм и размером 0, 25 м²;
• рубероид – 1,5 м²;
• цемент – 15 килограмм.

Камин «мини» и его порядовая схема кладки

Чтобы максимально увеличить эффективность КПД данного сооружения, боковые стенки топливника выкладывают под углом 25градусов.

Задняя стенка выкладывается 10 рядами обычным способом, то есть горизонтально. Начиная с 11 ряда, кирпич выдвигается на четверть под углом 30 градусов во внутреннюю часть топки. Таким действием образуются перевал каминного зуба, в швы между кирпичами вставляются металлические штыри далее, к ним будет крепиться лист из металла.

Ниже имеется чертеж из металла для топливника.

Благодаря отсутствию шамотного кирпича в этом строении, пространство в помещении нагревается намного быстрее, так как выложены боковые воздушные каналы.

В нижней части находятся отверстия, через которые поступает холодный воздух, а нагретый от топки камина горячий воздух через «душники», находящиеся в 13 и 14 рядах, выходят во внутрь помещения уже горячим воздухом. Таким образом, увеличивается его КПД на 15, 20%

Английский камин среднего размера

Английский камин из кирпича своими руками является одним из самых древних, которые возводились вообще. Также его называют классическим кирпичным камином открытого типа.

К параметрам причисляют следующее особенности:

• выступающий зуб;
• открытая топка;
• задняя стенка наклонного излома.

Внутреннее углубление топки или очага выкладывается из огнеупорного кирпича на раствор, в состав которого входит глина и шамотная крошка, а также немного цемента. Внешний контур сооружения создается из керамического, полнотелого материала.

Элементы и схема камина английского типа

Данная схема является актуальной для большинства моделей английского типа.

Эта схема английского типа является сложной, но окупается тем, что у него стабильная тяга и хорошее КПД. Чертеж камина из кирпича английского типа 5×3 и его порядовая схема.

Для его возведения вам потребуется:

• полнотелый керамический кирпич – 350 штук;
• шамотный кирпич – 125 штук;
• песчано-глиняный раствор – 215кг;
• раствор огнеупорный – 155кг.

Ниже приведён подробный чертеж английского отопительного прибора 5×3 из кирпича

Первые четыре ряда основания выкладываются из керамического кирпича маркой 100, далее применяется более качественный материал марки 150 и выше.

Это строение устанавливают в помещении не менее 80 м³ общего пространства. Изучив его порядовку, следует отметить следующее моменты, обратите внимание, что отсутствует поддувало и колосниковая решетка.

Если комната малого объема имеет герметично закрывающиеся окна со всех сторон, следует установить подвод кислорода с улицы в топку для лучшего горения.

Чтобы создать перекрытие для топки на двенадцатом ряду укладывается уголок из стали и 2 полосы из такого же материала.

В этой конструкции на 16 – 17 ряду предусмотрена прочистная дверца, которая устанавливается на задней стенке. Это отверстие ограничивает размещение камина прилегания к несущей стене, либо к простенку. В этом случае, данным отопительным прибором не получится согреть вторую комнату.

Для сохранения эластичности раствора и его естественного схватывания керамический кирпич, перед возведением кладки конструкции, следует на 5 минут замачивать в емкости с водой. Термостойкий кирпич обтирают влажной ветошью для того, чтобы избавиться от пыли.

После завершения возведения английского камина, следует в течение 3 недель понемногу протапливать – просушивать его, и только после прошествия этого времени, можно закладывать топку до половины. Спустя еще месяц можно затапливать отопительный прибор на полную мощность.

Следуя этому правилу, вы дадите возможность раствору естественным образом схватиться, если его нарушить, то вы подвергаете свою конструкцию ограничению в сроке службы. Решение за вами.

Кладка трёхуровневого камина с колосниковой решеткой

Данная конструкция является русской версией, но основные элементы взяты из тематики английского и шведского моделирования.

фото камина, состоящего из трёх уровней

Тяга в трубе этого строения стабильно хорошая, даже при высоте три метра, благодаря большому сечению внутренней части дымоотвода.

Следует помнить, что этим сооружением пользуются в тех помещениях, где высокая влажность воздуха.

Схема чертежа трехуровневого камина с колосниковой решеткой

Для кладки понадобятся следующие материалы:

• керамический кирпич – 620шт;
• кирпич шамотный (огнеупорный) – 220 шт;
• решетка колосниковая 420х200мм – 2шт;
• задвижка дымовая 260х260 мм – 1шт;
• уголок стальной №40 – 150см;
• уголок стальной №60 – 100 см;
• стальная полоса 4х60 мм – 300 см;
• глиняный раствор – 750 кг.

Изучив вышеописанные порядовки и чертежи каминов из кирпича для строительства своими руками, вам следует знать, как рассчитать все размеры данного сооружения.

Запаситесь терпением для самостоятельного строительства или найдите мастера – печника с хорошей квалификацией для установки данного отопительного оборудования.

</ul></ul></ul></ul></ul></ul>

Мечта каждого дачника иметь камин, в своей гостиной комнате. Интернет пестрит многочисленными схемами каминов, можно выбрать любую модель, любой направленности и стиля. Но при этом при подсчете стоимости расходных материалов и работ — цена может достигнуть баснословной суммы! Зачастую у обычного дачника таких денег нет. Как быть?

Давайте рассмотрим, как сделать камин своими руками — стоимость расходных материалов окажется примерно в десять тысяч рублей, а процесс кладки вы выполните сами. Рассмотрим строительства камина – эконом класса.

Содержание

Для кладки камина нам необходимо:

• 500 штук кирпича марки М-150
• 50 штук шамотного (огнеупорного) кирпича
• пять мешков печной смеси для кладки
• стекло-магниевый лист толщиной 12 мм
• каминная дверца
• дымоход из сандвич панелей длинной 3 метра (три колена)
• печная лента для крепления фурнитуры
• восемь металлических уголков на 50 мм
• дымоходная вьюшка.

Вот этот перечисленный набор необходимого строительного материала, который обойдется вам не дороже десяти тысяч рублей.

Если печь или камин кладется в нежилом помещении, то можно не обращать внимание на возможность попадания грязи, возникающей в процессе строительства на окружающие предметы. В дальнейшем их можно вычистить. А рабочее место убрать после окончания строительных работ.

Работа в жилом доме – это всегда ответственность за сохранность мебели, напольного покрытия и потолка. Поэтому перед тем как сделать камин своими руками необходимо укрыть полиэтиленовой пленкой все предметы мебели, пол и по возможности уменьшить пространство рабочего места.

Грунт, на котором стоит дом очень пучинистый. Кроме того, дом старый, но еще довольно крепкий. К сожалению, нам не удалось сделать под камин глубокий фундамент, поэтому решили обезопасить от весеннего вспучивания грунта – положив под первый ряд цоколя камина металлические уголки.

На подушку фундамента укладываем параллельно друг другу металлические уголки таким образом, чтобы кирпичи были уложены параллельно межкомнатной перегородки.

Обязательно оставьте промежутки между кирпичами, чтобы залить их цементной стяжкой.

Уголок должен быть сдвоен таким образом, чтобы кирпичи в кладке образовали надежное основание камина. Лучше всего уголки приварить друг к другу, чтобы предотвратить их смещения относительно друг друга.

После того как металлические уголки расставлены и в них уложены кирпичи, заливаем их сверху цементным раствором и разравниваем раствор – «теркой» ее применяют при штукатурных работах. Густота раствора необходимого для данных работ примерно сопоставима с густой сметаной. Этого достаточно чтобы она проникла во все пазы между кирпичами и при этом не ушла из швов. Излишки воды в растворе приведут к его ноздреватости и как следствие к его растрескиванию.

Кроме того, что цоколь играет роль каркаса камина, с его помощью также выравнивают «горизонтальность» конструкции. Делают это преимущественно раствором. После выполнения кладки цоколя нужно дать два дня на то, чтобы он полностью схватился.

Шаг 4 — выкладываем «под» камина

«Подом» в печке называют первые ряды кладки. Это стартовые ряды. Поэтому к ним предъявляется особые требования. Первый ряд должен быть четко вымерен таким образом, чтобы его основанием был прямоугольник с одинаковыми диагоналями. На него в дальнейшем будут установлены все последующие рады. Камин в нашем случае эконом варианта не будет иметь длинные воздуховоды. Он будет состоять из поддувала, топочной камеры, кожуха дымохода и вытяжной трубы.

Камин будет пустотелым, между топочной камерой и внешними стенками будет воздушный карман. Поэтому керамический кирпич не будет соприкасаться с топочной камерой и для работ нас вполне устроит М – 150. Длина камина 125см, ширина 85 см.

Выложен стартовый ряд камина. Обратите внимание, он выложен насухо, без раствора. Это нужно для того, чтобы примерно разложить кирпичи таким образом, чтобы увидеть, где и сколько нужно подогнать при кладке.

Кирпичи для увеличения декоративности кладки сделали с заоваленными углами. Я писал об этом в статье «Кладка печи». Чтобы сделать камин своими руками предлагаю поступить таким образом – первый день работ потратить на подготовку материала, а только затем приступать к самой кладке. Это необходимо по двум причинам. Вы не отвлекаетесь на посторонние дела, а во-вторых, вся «очень грязная работа» делается на предварительном этапе.

Выкладываем «под» для основания камина. Выкладываем зольник и поддувало. Внешний ряд кладки после укладки колосника в подготовленный паз садим на раствор. Каждый ряд кладки фиксируем по показаниям строительного уровня.

Межкомнатная перегородка выполнена из сандвич панелей. Она сделана из негорючих материалов и поэтому для камина мы сделали минимальную дополнительную теплоизоляцию в виде вертикальной доски обтянутой базальт картоном и прикрепленной к месту пропила.

На втором ряду кладки оставляем место под дверцу камина. Все стыки в кирпичной кладке обязательно должны быть сделаны посередине ряда, а не на его краю.

Шаг 5 — выкладываем топку и устанавливаем дверцу

Уберите стекло с дверцы, перед тем как вы начнете монтаж ее в камин. Это поможет вам избежать непредвиденных трат на восстановление стекла при форс-мажорных обстоятельствах.

После этого с помощью обычной скрутки прикрепите четыре куска печной ленты к дверце. Обратите внимание на то, что эта печная фурнитура имеет достаточно большие размеры (50 на 50см) и для ее крепления необходимо большая длинна печной ленты – не менее полуметра на каждый угол.

Устанавливаем дверцу камина. Нижние печные ленты прячем в ряды, под кирпичи и прихватываем на саморезы погружая их в швы кладки. Бока прокладываем базальт-картоном, чтобы сделать контакт железа и кирпича более герметичным, иначе железо при нагревании расширяется сильнее, чем кирпичная кладка и в этих местах обычно камин немного чадит.

Кладку в камине выкладываем в виде обрезанной буквы V (без острого конца). Камины с такой камерой горения дров быстрее отдают тепло в комнату. Делая камин своими руками, особое внимание уделите тому, что ни один край топки не должен соприкасаться с кирпичной кладкой. Между ними должны быть промежутки для конвекционных потоков воздуха.

Начало выкладывания топки. Пока все кирпичи уложены без раствора. Они помечаются своим номером и устанавливаются в таком порядке, в котором в дальнейшем и будут находиться в кладке. На кирпичах топки видна нумеровка.

Между шамотным и керамическим кирпичами в месте стыков (передняя стенка) необходима укладка базальт картона, чтобы уменьшить теплопередачу керамическому кирпичу.

После того как выложены основные ряды облицовочной клади – приступаем к кладке топки на раствор, при этом обязательно контролируем работу на горизонтальность кладки.

Четыре ряда шамотного кирпича положенного на торец примерно соответствуют семи рядам кладки обычного кирпича. Поэтому к верхнему краю дверцы камина они примерно совпадут. Размечаем стекломагниевый лист по размерам совпадающими с размерами воздушных карманов камина и делаем напуск по два сантиметра на каждую сторону. Устанавливаем ее на кладку таким образом, чтобы получилось ровная поверхность, которую можно покрыть печным раствором. Стекломагниевый лист выдерживает температуру до 1000 градусов, поэтому можно не опасаться за его судьбу.

Наполняем карманы боем кирпича, верхний край стягиваем раствором, укладываем СМЛ лист и снова наносим раствор. Теперь при топке камина эти кусочки кирпича как камни в каменке печи будут держать тепло.

Боковые карманы залиты, теперь кладем кусок СМЛ на заднюю часть топки и поверх него укладываем три кирпича так, что бы спереди осталось место для отвода дыма. Вид камина из спальни.

Спереди за лицевой частью дверцы укладываем металлический уголок и по нему ведем стяжку ряда над дверцей. Именно в нее прячем верхние печные ленты от дверцы.

Примерная порядовка ряда над дверцей, что-то мешает ровности кладки, нужно спиливать часть кирпича.

Шаг 6 — приступаем к кладке кожуха дымохода

Кожух дымохода в каминах – это не только место, внутри которого идет дымоход, но и элемент декора всего камина. На третьем ряду кладки над дверцей отступаем на ¼ часть кирпича, чтобы через восемь рядов кладки выйти на кладку трубы.

Начинаем уменьшать кладку на ¼ кирпича. Восемь рядов кладки и все – кожух выложен, получился очень интересный элемент декора камина. Внутри идет дымоход.

Задняя стенка камина одновременно является межкомнатной перегородкой. Ведем ее кладку очень просто, поднимая ряды по схеме перемычки друг с другом.

Установили вьюшку на трубу. По многолетним наблюдениям не рекомендую класть ее без базальтового шнура, который играет роль негорючего уплотнителя.

Некоторые важные моменты которые нужно знать делая камин своими руками я уже описывал в своих ранних статьях. Думаю повторяться смыла большого нет. Как выполнить проход трубы через потолок подробно описано в статье «Печь камин для дачи».

Как установить и вести через крышу коаксиальный дымоход можно узнать из материала «О секретах печного мастерства».

Камин почти готов, осталась чистовая отделка.

Шаг 7 — задняя стенка камина со стороны спальни

Чтобы изменить внешний вид кладки применим метод старения кирпича (о нем более подробно рассказано в мастер классе о кладке печи для бани). Спальня будет оклеена обоями с коричневатым узором, поэтому чтобы печь не смотрелась «ляповатым» пятном применяем такой метод.

Вот так выглядит стенка со стороны спальни.

Получилось очень стильно и красиво! Осталось дождаться полной просушки кладки, чтобы насладится всей красотой камина. Надеемся, что данный материал поможет Вам понять, как сделать камин своими руками, и Вы останетесь довольны своей работой и полученным результатом.

01.09.2014 —>

Камин – один из древнейших отопительных агрегатов, не теряющих своей популярности по сегодняшний день. Постоянно развитие рынка привело к появлению более современных декоративных моделей. Они не только декорируют помещение, но и способны его согреть. Камины могут работать на различных видах топлива: от классических дров до природного газа.

Фото с примерами кирпичных каминов в интерьере (кликните для увеличения)

Однако любители классики отдают предпочтение версиям, возводимым издавна из натурального камня и кирпича. Для неопытного человека, который впервые сталкивается с таким строительным процессом, как кладка, работа может показаться весьма сложной. Однако построить кирпичный камин своими руками, набравшись терпения и найдя достаточно времени, может каждый.

Начиная подготовку к трудоемкой работе, многие уделяют больше внимания внешнему виду конструкции, не обращая должного внимания одному из самых главных элементов – топке. Для многих она представляется как металлический ящик или кирпичная ниша, предназначенная только для закладки дров. Но кажущая простота способна лишь ввести в заблуждение.

Устройство каминной топки

Конструкционно топка состоит из следующих элементов:

• Основание
• Стенки
• Дымосборник
• Колосниковая решетка
• Дверца
• Шиберная заслонка
• Зольник

Основание

Основание топки принято делать каменным или кирпичным, но у металлических моделей оно, как правило, чугунное. В отличии от стального, данные материалы не деформируются под действием тяжести и высокой температуры.

Стенки

Стенки могут выполняться из стали, чугуна, шамотного кирпича или отсутствовать вовсе (например, у открытых моделей). Каждый из материалов обладает своими «за и против», принимать решение необходимо исходя из предпочтений или после совета специалиста.

В кирпичной топке заднюю стенку необходимо наклонить, боковые – расширить. Иногда придают более сложную скругленную форму поверхностям, чтобы увеличить теплоотдачу.

Многие аспекты кладки мы уже описывали в статье о том как сложить печь из кирпича, переходите и узнайте подробнее

Дымосборник

Предназначен для удаления угарных газов и дымов наружу. Он может являться отдельным элементом или быть непосредственной частью топки. Материал у него аналогичный с ней. При этом, свод необходимо располагать выше топочного окна.

Колосниковая решетка

Через нее зала попадает в зольник, к углю или дровам поступает кислород для горения. В каминах на газовом или жидком топливе решетка отделяет топку и горелку. Она делается из огнеупорной керамики или чугуна и должна выдерживать температуры, достигающие 1000 градусов.

Дверца

Дверца может быть одного из двух типов: открытая или закрытая. Наибольшее предпочтение отдают стеклянным моделям, позволяющим визуально наблюдать за процессом горения.

Шиберная заслонка

Шиберная заслонка перекрывает дымоход. Уменьшая тягу, дрова медленно тлеют внутри топки, продолжая выделять тепло.

Зольник

Зольник предназначен для сбора продуктов горения и в традиционных моделях выполняет роль поддувала. Иногда его делают в виде выдвижного ящика, который свободно достается и стряхивается. Отверстие под поддувало должно оснащаться заслонкой для регулирования тяги.

Расчет размеров камина и необходимых материалов

Возводя кирпичный камин своими руками, нужно правильно произвести расчеты всех его параметров, чтобы он выполнял не только декоративную, но и практическую функцию, нагревая помещение. В первую очередь определяют размеры топочного отверстия или портала:

1. Соотношение его площади должно быть примерно 1:50 к аналогичной характеристике помещения. Если комната 20 м кв, тогда топка – 0.4 м кв
2. Высота и ширина должны получиться в соотношении 2:3. Составив простое уравнение, можно получить следующее соотношение сторон – 51х77 см
3. Не менее важный показатель – глубина портала, от которой будет зависеть тяга. Она должна составлять 70% от высоты, в данном случае 34 см. Увеличение приведет к необоснованной потере теплоты, уменьшение –к появлению дыма внутри помещения
4. Дымоход по площади делается в 10-15 раз меньше, чем аналогичная характеристика портала
5. Перед топочным отверстием необходимо разместить подиум шириной 45-50 см
6. Подиумы с боков портала – до 30 см
7. За предел топочной площадки выходит передаточный лист на расстояние до 30 см

Если говорить о необходимом количестве кирпича и различных расходных материалов, которые потребуются для работы – назвать определенных цифр не представляется возможным. В каждом определенном случае полученные значения будут различны и напрямую зависят от размеров возводимого камина.

Каждый сам может сделать примерные расчеты, подобрав наиболее подходящий вариант порядовки.

Узнайте так же о том как класть отопительно-варочную печь

Схема, порядовка и чертеж камина из кирпича

Перед работой обязательно нужно обзавестись эскизами и чертежами. Можно позаимствовать готовые или нарисовать самому, указав размеры и особенности возводимой конструкции.

Если говорить о порядовке, необходимо определиться с типом и расположением камина:

• Угловой камин с круглой аркой
• Угловой камин с прямоугольной аркой
• Камин с подиумом около стены
• Классическая печь-камин

Печь-камин

Классический кирпичный камин своими руками должен служить не только элементом декора, но и источником тепла, быть удобным и безопасным в эксплуатации. Простейшая схема подобной модели имеет следующий вид:

• Основа камина – просторная топка, закрывающаяся дверцей из огнеупорного стекла
• Под ней обустраивают зольник для сбора и удаления продуктов горения
• Сверху обустраивается дымовой канал из материала, обладающего высокой теплоемкостью

Порядовка камина-печи из кирпича выглядит следующим образом (с наглядными изображениями):

1. Два первых ряда будут служить основанием и выкладываются полностью, начиная с третьего нужно предусмотреть проемы для поддувальных и прочистных дверок, дымовой канал
2. Дно топки начинают укладывать с шестого ряда, для него используют шамотный кирпич (желтый), тоже самое продолжается в рядах 7-9. После монтируется между зольником и топкой колосник
3. В рядах 10-12 продолжают тоже самое, но предусмотрев на лицевой стороне топочное отверстие. Перед укладкой 13 ряда нужно монтировать дверку, 14 ряд будет иметь вертикальный верхний свод
4. Ряд 15 должен выровнять свод, 16 – образовать каминную полку. Перекрытие топки делают на 17 ряду и полностью завершают на 18, оставив под дымовой канал небольшое отверстие
5. Заслонку подходящего размера монтируют в 19 или 20 ряду. Последующие 7 рядом будут составлять стенки дымохода и печи, а в ряду 27 кладется для поддержки печного перекрытия металлическая полоса
6. Ряды 28-30 выкладываются из красного кирпича и представляют собой печное перекрытие. Затем обустраивается колодец для дымовой трубы (высота определяется в каждом конкретном случае). При этом следует образовать перевязку швов, чтобы каждый последующий ряд перекрывал стыки предыдущего
7. Между вторым и третьим рядом колодца необходимо смонтировать вторую заслонку

Возможно вас так же заинтересует инструкция о том как сделать печь барбекю

Другие варианты порядовок

Пошаговое видео руководство по кладке:

Порядовка углового камина с полукруглой аркой:

Порядовка камина аркой в виде прямоугольника:

Камины с подиумом:

Несколько советов

Выбирая расположение камина в любом конкретном помещении, нужно учесть наличие и путь сквозняков. Оптимальное решение – располагать конструкцию подальше от оконных проемов и дверей, также от мест пересечения воздушных потоков между ними.

Огнеупорный раствор применяют для кладки шамотного кирпича, кирпич керамический кладут на обычную песчано-глиняную смесь. Ее готовят по инструкции на упаковке. Приготовление раствора –процесс долгий. Необходимо использовать чистую и хорошо размягченную глину, выдержанную в воде до 2-3 дней.

Если неправильно приготовить клеящий раствор, в скором времени под действием высоких температур кирпичная кладка начнет разрушаться, трескаться. Необходима наружная отделка поверхностей или нет – каждый решает для себя. Многие предпочитают оставить все как есть, аккуратно обработав швы.

Видео инструкция

Подводим итог

Если подойти к работе со всей ответственностью и основательно подготовиться, выложить кирпичный камин своими руками сможет каждый. Но даже небольшие ошибки могут негативно сказаться на конченом результате. В итоге можно получить недолговечную конструкцию, не оправдывающую ожиданий.

Сомневаясь в своих силах, необходимо обратиться к специалисту. Оценив наглядно обстановку, он поможет с наиболее сложными этапами и даст несколько ценных советов.

Услуги мастера – специалиста по каминной кладке стоят недешево. Цена постройки одного сооружения с нуля стартует от 350 у. е. (20 тыс. руб.), достигая 1500 у. е. в зависимости от сложности и объема работ. Представьте, сколько средств удастся сэкономить, если сложить кирпичный камин своими руками. Но задача непростая – нужно усвоить азы печного дела, выбрать подходящую конструкцию домашнего очага, правильно построить и растопить. Постараемся дать максимум информации по всем перечисленным вопросам, предоставим чертежи каминов для самостоятельного изготовления.

Устройство классического кирпичного камина

Строго говоря, открытые очаги мало подходят для отопления частных коттеджей из-за невысокой эффективности сжигания дров, КПД составляет всего 20—30%. Пока в топке горит огонь, тепло распространяется по комнате посредством инфракрасного излучения. После затухания интенсивность обогрева снижается и прекращается спустя 2—3 часа, когда кирпичная кладка остынет.

Важный момент. Построить даже маленькую дровяную печку в квартире многоэтажного дома нереально – некуда вывести дымоход, а перекрытие не рассчитано на подобный вес. Справка: масса мини-камина, чей проект представлен ниже, составляет более 700 кг, размер – 0.5 х 1 м (площадь нагрузки – 0.5 м²).

Вопреки низким показателям теплоотдачи, камины сохраняют привлекательность для домовладельцев, поскольку создают неповторимую обстановку домашнего уюта. Устройство классического английского очага показано на схеме и включает следующие элементы:

• подземная часть – фундамент;
• основание из 2—3 рядов кирпича;
• подовая часть с выступающей вперед предтопочной площадкой;
• портал – кирпичное обрамление открытого топливника;
• дымосборник – сужающийся кверху канал в виде зонта над камерой сгорания;
• каминный зуб вначале дымосборника служит для лучшего отбора тепла у раскаленных газов;
• дымоотводная труба, выходящая на крышу;
• сила тяги регулируется задвижкой.

Если бюджет строительства позволяет, то снаружи выполняется облицовка стенок плиткой, как это сделано выше на фото. Оформлять стенки сооружения необязательно – правильная кирпичная кладка выглядит вполне аккуратно.

Размеры и расположение очага в комнате

Подбирая конструкцию и чертежи камина, обратите внимание на размеры портала, топливной камеры и дымохода. Указанные габариты подбираются по площади отапливаемой комнаты и связаны между собой такими соотношениями:

• площадь поперечного сечения дымоходной трубы – 1/9 от квадратуры портала;
• глубина топливника делается в 1.5—2 раза меньше высоты портального проема;
• площадь открытого проема составляет 1/50 от квадратуры помещения.

Если в маленькой комнате сделать камин большого размера, дымоходной тяге не хватит притока воздуха. Очаг станет дымить в помещение либо «высасывать» воздух из соседних комнат, причем вместе с теплом. Строить небольшое сооружение в просторном помещении допускается, но обогрев получится минимальный – камин послужит украшением гостиной и сыграет роль барбекю.

Для удобства определения размеров топливника и дымоотводного канала в зависимости от квадратуры комнаты существует готовая таблица:

По форме камины делятся на 2 типа – пристенные и угловые. В публикации мы приводим описание первой разновидности — она относительно простая. Чтобы строить домашние очаги углового типа, необходимо набраться опыта в печном деле. Определившись с габаритами отопителя, выделите место для монтажа с учетом наших рекомендаций:

1. Расположите камин в центральной части межкомнатной перегородки. Если частный дом находится в стадии перепланировки, ремонта или строительства, заднюю стенку можно вывести в соседнее помещение, сделав внутри перегородки проем.
2. Возле наружной стены делать камин нецелесообразно – часть тепла станет уходить на улицу.
3. Подумайте об удобстве – не размещайте сооружение возле межкомнатных дверей и не расставляйте впритык мебель.
4. Внимательно изучите конструкцию потолков и стропильной системы, чтобы дымоходная труба не попала в несущую балку или на край железобетонной плиты перекрытия. Минимальное расстояние от стенки газохода до стропил – 10 см (с учетом противопожарной печной разделки).

Выбирая площадку под камин, не забудьте об устройстве фундамента. В жилом помещении придется разобрать полы, демонтировать стяжку и рыть котлован, не затрагивая существующее основание здания. Припомните, не проложены ли в выбранном месте домовые инженерные сети – канализация, водопровод либо теплые полы. Подвал под комнатой – тоже проблема, вес кладки выдержит далеко не каждое перекрытие.

Технология строительства

Процедуру подготовки и кладки камина своими руками предлагается разбить на этапы:

1. Выбор и закупка стройматериалов.
2. Подготовка комплекта инструментов.
3. Устройство фундамента.
4. Кирпичная кладка тела печи и дымохода.
5. Сушка и первичная растопка.

Рассмотрим подробно каждый пункт перечня, затем представим конкретные проекты и порядовки, доступные для исполнения начинающим печникам.

Выбираем кирпич и раствор

Печной кирпич выбирайте с учетом следующих требований:

• для основной кладки берите полнотелый керамический (красный) кирпич стандартного размера 250 х 120 х 65 мм, пустотелые марки не годятся;
• стенки топливника выкладываются из шамотных (огнеупорных) камней марок Ш, ША или ШБ;
• вместо огнеупорного допускается использовать глиняный полнотелый кирпич, тщательно отобранный по качеству, — без трещин, сколов и прочих дефектов;
• тело камина разрешается класть из бывшего в употреблении керамического кирпича при условии, что камни сохранили прочность, не пропитались сыростью и не потрескались;
• если позволяет бюджет, покупайте фигурный кирпич с округленными гранями, изображенный на фото.

Примечание. Марка шамотных камней точно указывается в проекте домашнего очага. Количество и форму стесанных кирпичей уточняйте в соответствии со схемами — порядовками.

Простейший способ изготовить качественный кладочный раствор – купить в магазине готовую глиняно-песчаную смесь, предназначенную для печей и каминов. Аналогичный продукт имеется в продаже для огнеупорной кладки – шамотная глина и мертель.

Если вы идете по пути тотальной экономии, изготовьте раствор самостоятельно:

1. Из природной глины удалите примеси грунта и посторонние включения – камни, корни и стебли растений.
2. Засыпьте материал в большую емкость и залейте водой. Замачивание длится в течение 2 суток.
3. Доливая воду, доведите состав до консистенции сливок и пропустите глину сквозь решето. Цель – убрать все посторонние включения.
4. Добавляйте к глиняному раствору сухой песок, пропущенный сквозь сито с размерами ячейки 1.5 х 1.5 мм. Перемешивая состав, добейтесь оптимальной жирности.

Раствор считается пригодным к работе, если скатанная из него «колбаса» диаметром 10—15 мм не трескается и не рассыпается при накручивании на деревянную палочку Ø4—5 см.

Справка. Готовый глиняно-песчаный раствор хранится бесконечно долго. Если до употребления состав успеет высохнуть, достаточно его снова разбавить водой.

Чисто глиняный раствор для закладки основания и устройства дымохода не годится – нужно добавлять известь либо цемент. Поэтому для строительства камина приготовьте дополнительные стройматериалы:

• портландцемент М400;
• песок;
• рубероид для гидроизоляции;
• войлок (можно б/у), кровельное железо;
• битые камни любого происхождения;
• доски или щиты для опалубки;
• пленка полиэтиленовая (допускается б/у, но без дырок);
• проволока стальная вязальная;
• асбестовый шнур.

Совет. Вместо войлока успешно применяется базальтовый картон.

Разумеется, на постройку камина потребуется печная фурнитура – дверцы, задвижки и так далее. Точное количество и размеры перечислены в проекте. Для формирования свода портала также потребуются металлические уголки либо арматура. Чтобы не штукатурить и украсить готовый очаг, приобретите специальную огнестойкую эмаль.

Готовим инструментарий печника

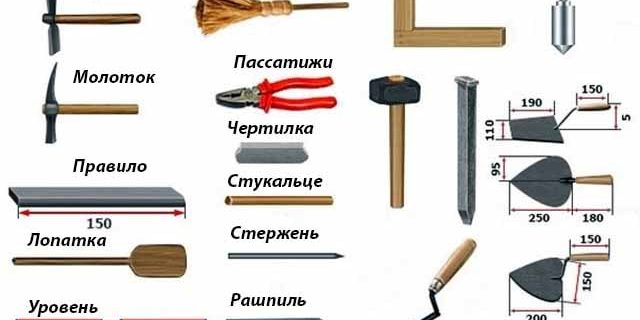

Полный набор инструментов, применяемый печными мастерами, показан на картинке. Но поскольку обычный домовладелец не располагает всеми изображенными приспособлениями, дадим список инструментария, без которого не обойтись при возведении камина:

• кирка;
• молоток (желательно – резиновый);
• уровень строительный, рулетка;
• угольник, шнур и отвес;
• кисть широкая;
• мастерок;
• пассатижи;
• линейка и чертилка – заостренный металлический стержень.

Новичок, не обученный приемам тески и колки кирпичей, наделает много брака и перепортит массу материала, пока приловчится к работе. Отсюда совет: режьте камни болгаркой, оснащенной кругом по бетону. Чтобы меньше пылить, выходите на улицу либо в другое помещение.

Помимо перечисленных приспособлений, понадобится ведро и плотная ткань для обтирки кирпичных стенок. Также пригодится небольшая лопатка или металлический совок с веником.

Закладываем надежный фундамент

Как правильно сделать основание камина, подробно рассказывается в другой пошаговой инструкции о строительстве печи. Кратко обозначим этапы работ:

1. Рытье и выемка почвы из котлована, чьи размеры на 10 см шире габаритов будущего очага. Глубина зависит от расположения стабильных слоев грунта, но не меньше 0.5 м.
2. Засыпка ямы бутовым камнем, укрепление жидкой глиной либо известковым раствором.
3. Укладка 2 гидроизоляционных слоев рубероида.
4. Установка опалубки, заливка железобетонной плиты толщиной 15—20 см.
5. Спустя 4 недели (полное застывание бетона) – прокладка вымоченного жидкой глиной войлока и возведение 2 сплошных рядов керамического кирпича.

Примечание. Вместо железобетонной плиты можно использовать кирпичную кладку на цементном растворе, заканчивающуюся на уровне чистого пола. В данном случае бутовый фундамент можно нагружать значительно раньше – через 7—10 дней.

Закладываемое основание камина – полностью самостоятельное сооружение, не связанное с фундаментом частного дома. Минимальное расстояние между ними – 50 мм, но лучше выдержать 10 см. Доступные боковые поверхности фундамента обработайте битумом для гидроизоляции.

Полиэтиленовая пленка застилается поверх забутовки и опалубки, чтобы жидкий бетон не терял цементное молочко. Промоченный глиной войлок укладывается на готовую плиту, как показано на схеме. Два первых ряда камней считаются нулевыми и не отражаются в порядовках камина, их задача – защитить войлочную прокладку от высокой температуры. Подробнее о технологии закладки железобетонного фундамента смотрите на видео:

Инструкция по каминной кладке

Перед тем как выложить камин, отберите самый лучший кирпич на топливник, камни б/у очистите от сажи, грязи и налипшего старого раствора. По готовности приступайте к важному этапу – закладке первого ряда. Пошагово технология выглядит так:

1. Отступая 5 см от края фундамента, соберите первый ярус кирпичей насухо. Сначала установите наружные красивые камни, потом заполните середину.
2. Пользуясь угольником и деревянной планкой, выровняйте кирпичи по линии с соблюдением углов 90°.
3. Замерьте длину диагоналей рулеткой. Максимально допустимое расхождение – 5 мм.
4. Уложите все камни на раствор, контролируя горизонталь уровнем.

Следующие ряды выкладываются таким же способом – формирование модели на сухую, подгонка и подрезка камней, постановка на раствор. Вертикальность и горизонтальность кладки контролируется постоянно с помощью отвеса и строительного уровня.

Совет новичкам. Существует простой прием, позволяющий обеспечить вертикальность каминной кладки. После формирования первых двух рядов спроецируйте с помощью отвеса угловые точки на потолке и забейте туда гвозди либо дюбели. Привяжите к ним шнуры с грузами, которые послужат маркерами габаритов камина. Вместо шпагатов можно использовать установленные вертикально железные уголки, тогда выравнивать кладку станет гораздо проще.

При возведении стенок камина обязательно соблюдайте следующие правила:

1. Красный кирпич перед укладкой погружайте в ведро с водой на 2—3 минуты – из пор выйдут пузырьки воздуха. Огнеупорные камни замачивать не нужно, только ополоснуть от пыли.
2. Максимальная толщина шва – 5 мм. Прижимайте кирпич к соседним камням, одновременно выравнивая и удаляя мастерком лишний раствор по бокам.
3. Стенки газовых каналов должны быть гладкими. Поворачивайте кирпичи ровной гранью внутрь газохода, а каждые 3—4 ряда протирайте кладку изнутри мокрой тряпкой.
4. Перед кладкой дымосборника с каминным зубом и наклонными стенками, где нужно делать много подрезок, выложите модель элемента насухо. Это позволит четко подогнать подпиленные кирпичи.
5. Шамотную и керамическую кладку, имеющую разные коэффициенты теплового расширения, между собой не связывайте. Предусматривайте зазор 3—5 мм, куда вставляются листы базальтового картона.
6. Каминные дверки перед установкой обматывайте асбестовым шнуром в местах контакта со стеной. Элементы фиксируйте вязальной проволокой, выверив по вертикали и горизонтали.
7. Задвижку ставьте на глиняный раствор – нужно открыть заслонку и нанести его на рамку.

Перекрытие делается из стальных уголков, опираемых на стенки портала. Верхний ряд камней укладывается на металлопрокат без раствора, заполняются только боковые швы. Полукруглые арочные своды формируются с помощью специальных шаблонов из дерева – кружал, показанных на фото.

При устройстве дымоходной трубы измените рецептуру приготовления раствора – вместо глины добавьте цемент. Соотношение вяжущего с песком – 1 : 4, густота – средняя. В деревянном перекрытии дома исполняется разделка, обеспечивающая противопожарный отступ 38 см от дымового канала до горючих конструкций (смотрите по схеме).

Над поверхностью крыши делается утолщение трубы – выдра, закрывающая стык кровельного покрытия с кирпичной кладкой. В конце формируется оголовок закрытого типа, предохраняющий от попадания осадков внутрь камина.

Сушка и первая растопка

Песчано-глиняный раствор не отвердевает, а сохнет. Процесс сушки занимает 10—14 дней, в течение которых производится наблюдение. Небольшие трещины, возникающие в кладке камина, заделываются тем же глиняным раствором. По окончании указанного срока сделайте пробную растопку:

1. Открыв задвижку, разожгите на поде небольшую охапку хвороста и щепок.
2. Постепенно добавляйте мелких дров, поддерживая малый огонь. Это позволит раствору высохнуть окончательно.
3. Если через 3—4 часа в теле камина не образовались трещины, можно увеличить порцию дров. Не торопитесь и сначала убедитесь, что стенки очага прогрелись.

Совет. Из-за воздушной пробки в дымоходе изначально может отсутствовать тяга. Трубу нужно прогреть с помощью факела либо маленького костерка, разожженного на вьюшке.

Приемы выполнения каминной кладки сморите в следующем видео:

Проект №1 – компактный мини-камин

Данный очаг подойдет для отопления комнаты 16—20 м² на даче либо небольшом загородном доме. Другой вариант применения конструкции – в качестве уличного мангала, построенного в садовой беседке. Особенность камина – боковые конвекционные каналы, нагревающие воздух помещения. Размер постройки – 102 х 51 см.

Чтобы выложить мини-камин, понадобятся следующие материалы:

• полнотелый керамический кирпич – 240 шт. (дымоходная труба не учитывается);
• дверца ревизионная 24 х 14 см – 1 шт.;
• колосники чугунные 18 х 14 см;
• задвижка 25 х 14 см;
• лист стальной нержавеющий толщиной 1 мм размером 500 х 1000 мм;
• лист черного либо оцинкованного металла, укладываемый перед топкой, размеры – 70 х 50 см.

Примечание. Лист нержавейки служит задним экраном топливника. Его допускается не ставить, но тогда придется формировать наклонную стенку из подрезанных кирпичей.

Показанный на чертеже мини-камин выкладывается в таком порядке:

1. Первый ярус – сплошной. На втором закладывается 3 воздушных канала – 2 боковых и один посередине, расположенный под колосниками.
2. На III ряду формируется подовая часть и гнездо колосниковой решетки (делается на 5 мм шире изделия). Затем ставится сама решетка.
3. С 4-го по 10-й ярусы строится каминная топка. На V ряду закладывается 2 металлических стержня Ø5 мм для монтажа нержавеющего листа.
4. В 10-м ряду задний кирпич на четверть выступает в топку, боковые камни выдвигаются наружу на 40 мм. Ширина топливника в этом месте – 49 см.
5. Торцы боковых камней 11-го яруса подпиливаются под углом 28° к вертикальной линии. Получатся опорные площадки арочного свода. 2 камня в глубине топки укладываются на ребро.
6. Свод строится из 9 камней, подрезанных в виде трапеции с размером оснований 65 и 52 мм, как указано на порядовке. Радиус кружала – 51 см.
7. На 12-м ярусе завершается формирование свода, ставятся верхние стальные стержни и устанавливается нержавеющий экран.
8. Ярус 13—14 формирует выходные отверстия конвекционных каналов. Здесь устанавливается ревизионная дверца.
9. 15-й ряд – строится перекрытие, 16—18 – начало дымохода.

Подробно алгоритм кладки мини-камина расскажет мастер в своем видео:

Проект №2 – простой отопительный камин

Габариты данного сооружения – 112 х 65 см, высота – 2020 мм. Внутренний размер портала – 52 х 49 см. Предусмотрен ускоренный обогрев комнаты за счет конвективного воздушного канала. Комплект стройматериалов выглядит так:

• глиняный полнотелый кирпич – 345 шт.;
• задвижка, применяемая в дымоходе, — 250 х 130 мм;
• 2 стальных равнополочных уголка шириной 45 мм длиной 70 см;
• лист металлический 500 х 700 мм.

Особенность кладки камина, изображенного на схеме – постановка большого количества кирпичей в основании на ребро. Выше устраивается узкий длинный канал, где движется нагреваемый воздух помещения. Перейдем к алгоритму постройки:

1. Первый ярус – сплошной, состоящий из поставленных «на попа» кирпичей. На втором ярусе формируется калориферный канал сечением 65 мм, на третьем закладывается основание топливника.
2. С 4-го по 9-й ряды возводятся стены портала. Воздуховод перемещается внутрь задней стенки камина. На 9-м ярусе ставятся уголки – опоры перекрытия.
3. Ярус №10 – перекрытие топливника. На 11-м ряду передние камни выдвигаются на 130 мм, 12-й ярус представляет собой каминную полку. Конвективный канал делится на 2 узких шахты.
4. Ряды13—25 составляют дымосборник. Нагревательный канал заканчивается в 14-м ярусе.
5. Ряд №26 перекрывает газоход, сужающийся до дымовой трубы. Задвижка устанавливается на 27-м ярусе.
6. Оставшиеся ряды 28—31 формируют начало дымохода.

Методика пробной растопки камина демонстрируется в последнем видеосюжете:

Заключение

Предупреждаем, что сделать камин своими руками из кирпича – задача сложная для новичка. Аспекты строительства, понятные в теории, на практике превращаются в проблему. Отсюда рекомендация: потренируйтесь на более простых объектах – сделайте уличный гриль, мангал или барбекю. Подержите в руках кирпич и раствор, прочувствуйте нюансы кладки. Нелишней будет консультация мастера – печника.

Используемые источники:

• https://kakpravilnosdelat.ru/kamin-samomu/
• https://znatoktepla.ru/kaminy/proekt-i-raschet-kamina-iz-kirpicha-svoimi-rukami.html
• https://rems-info.ru/kak-sdelat-kamin-svoimi-rukami.html
• https://v-teplo.ru/kamin-iz-kirpicha.html
• https://otivent.com/kamin-svoimi-rukami-iz-kirpicha
