Калькулятор расчета объема расширительного бака для системы отопления

Расширительный бак – обязательный компонент любой схемы отопления. Расширительный бак компенсирует тепловое расширение теплоносителя. Нужно качественно подсчитать объем расширительного бака отопления, в другом случае он не будет выполнять свою функцию. Неверный подбор объема расширительного бака для системы отопления приведет к повреждению приборов отопления, теплогенератора и коммуникаций. В случае открытой конфигурации схемы неверный расчет может повлечь разлив теплоносителя.

Алгоритм действия расширительного бака

Расширительные баки применяются для устранения теплового расширения, принятия избытка теплоносителя, поддержания стабильного гидравлического давления в оборудовании. В закрытых схемах отопления устанавливаются герметичные баки с резиновой мембраной, для открытой – полые сосуды, соединенные с окружающей средой.

В системах отопления открытого типа лишний объем нагретой воды вытесняется в открытое пространство расширителя. В случае переполнения организуется перелив из расширителя в канализацию. Открытый сосуд устанавливается на верхней точке системы и одновременно выполняет функцию отвода воздушных пробок из системы отопления. Размер расширительного бака для отопления по открытой схеме при организации перелива теплоносителя выбирается произвольно, но не менее 5% от общего объема теплоносителя. В схемах с естественной циркуляцией (при отсутствии водопровода) бак используется для залива воды (теплоносителя).

Мембранный экспанзомат – герметичный сосуд, разделенный мембранной перегородкой на две камеры. К одной камере подключается отвод от системы отопления, в другую при производстве через специальный клапан закачивается воздух с давлением от 0,4 – 1,6 атмосфер. Объем бака зависит от общей вместимости оборудования по теплоносителю. Теплоноситель (вода), разогреваясь, расширяется и образовавшийся лишний объем его выдавливается в водяную камеру экспанзомата, создавая давление на мембранную перегородку. Мембрана выгибается в направлении воздушной камеры, усилие теплоносителя компенсируется давлением воздуха (воздух при этом сжимается). По этому принципу происходит компенсация давления в системе отопления. Гибкость мембраны и давление воздуха бачка расширительного бака для отопления закрытого типа поддерживает постоянную величину давления в системе.

Способы расчета расширительного бака для отопления

rasshiritelnogo-baka-dlya-sistemy-otopleniya-1024x768.jpg — Расширительные баки для системы отопления

Как рассчитать объем расширительного бака? Существует способ общего подбора – объем мембранного сосуда подбирают из расчета 10% от общего внутреннего объема всего отопительного комплекса.

Чаще используют точный расчет по формулам. Его под силу провести любому человеку с помощью калькулятора. Объем расширительного бака для отопления рассчитывается по формуле:

А = ВхС/К, где В – объем теплоносителя; С – показатель теплового расширения теплоносителя; К – показатель эффективности мембранного бака.

Расчет объема теплоносителя производят тремя методами:

Геометрический – по внутреннему объему отопительных приборов, котла и трубопроводов;
При заполнении системы – по прибору учета или сложением при ручном заполнении;
Обобщенный метод – на 1 кВт тепловой мощности котла принимается 15 литров в объеме системы.

Обобщенный метод имеет уточненную модификацию в зависимости от типа приборов отопления. При использовании радиаторов количество воды в них составляет в среднем 11 литров, в конвекторах – 7 литров, в контуре теплого пола – до 18 литров. Объем теплообменника указан в паспорте оборудования, количество воды в трубопроводах можно определить, посчитав их протяженность и внутренний объем. Эти показатели суммируются (котел, трубы, приборы) – результат составляет общий объем комплекса отопления.

После расчета объема системы производится по следующей формуле:

К = (ДМ – ДБ)/(ДМ+1), где ДБ – максимальное давление теплоносителя, обычно принимается равным давлению срабатывания предохранительного клана на группе безопасности (3 атм.); ДБ – установленное давление воздуха в воздушной камере расширительного бака.

Показатель теплового расширения воды составляет 4% при нагреве до 95 градусов Цельсия. В случае наличия в составе теплоносителя незамерзающих фракций показатель увеличивается в зависимости от процентного содержания добавок. При 10% добавки в общем объеме показатель воды 4% умножают на поправочный коэффициент 1.1, при 30% – на 1.3 и так далее.

Расчет экспанзомата для системы с котлом мощностью 31 кВт

Устройство газового котла со встроенным расширительным баком

Перед проведением расчетов по подбору расширительного бака следует знать, что большинство настенных котлов оборудованы встроенными расширительными баками. Объем встроенного бака указан в технической документации котла. При пересчете объема системы отопления по мощности котла (умножением 1кВт мощности по теплу на 15 литров) сверяют соответствие бака объему сооружаемой системы. При недостатке устанавливается дополнительный бак. Его объем рассчитывается за вычетом встроенного экспанзомата. Напольные котлы, как правило, не имеют встроенного оборудования.

Расчет выглядит следующим образом:

К = (ДМ – ДБ)/(ДМ+1) = (3,0 – 1,5)/(3,0 – 1) = 0,375

3,0 – давление в системе, максимальное, атм.;

1,5 – давление воздуха за мембраной, атм.;

0,375 – показатель эффективности бака, К.

Объем теплоносителя: В = 31х15 = 465 литров.

Тогда объем бака составит:

А = 465х0,04/0,375 = 49,6 литра.

Выбирается расширительный бак объемом не менее 50 литров с давлением воздуха в 1,5 атм. Общий способ подбора (10% от А) показывает необходимость применения бака объемом не менее 46,5 литров. В таком случае размер экспанзомата всегда округляется до большего объема – 50 литров.

Давление воздуха, включенное в расчет (1,5 атмосферы), можно изменить. На расширительных баках имеется встроенный клапан для заполнения воздухом. К нему можно подключить ручной насос и поднять давление в случае, если заводское давление составляет меньшую величину. При этом необходимо соблюдать осторожность – при значительном повышении давления можно повредить мембрану, поэтому процесс нужно контролировать по манометру. Клапан также выполняет функцию сброса давления при его поднятии до предельных значений.

При расчете расширительного бака расчетный объем лучше увеличить на величину 5 – 10% – это мероприятие нивелирует погрешности расчета и не отразится на работе мембранного сосуда и комплекса отопления в целом.

Расширительная ёмкость является незаменимым компонентом системы отопления. Для качественной работы необходимо правильно подобрать его объём, поскольку он выполняет функцию компенсации теплового расширения воды или другой жидкости. Если неправильно подобрать элемент, то это может привести к выходу из строя ключевых устройств системы, например, теплогенератора. Расчёт расширительного бака для закрытой системы отопления сделать несложно.

1 Принцип работы</span></h2>

Главными функциями расширительного бака является принятие на себя лишнего количества теплоносителя в связи с его увеличением (расширением) в системе, а также поддержание необходимого давления. В отопительных системах открытого типа лишний объём расширенного теплоносителя компенсируется за счёт попадания в специальную ёмкость (не мембранный бак) и его перелива в канализацию.

Такая ёмкость является открытой и в то же время выполняет функцию отвода воздушных пробок из системы. Её объём выбирается произвольно, но он должен быть не менее 5% от общего количества воды. Если к системе не подключён водопровод для залива воды, то бак ещё используется для залива теплоносителя.

‘ >Простой расчет расширительного бака для системы отопления

Мембранный бак — это закрытая и герметичная ёмкость. Конструктивно она разделена мембраной на две камеры. Принцип работы довольно простой. Одна сторона бака воздушная, а вторая — водяная, которая и подключается к общему контуру с теплоносителем. При расширении воды она вытесняет мембрану в сторону воздушной камеры, тем самым увеличивается давление в ней. За счёт этого давление компенсируется в системе, поскольку воздушная камера более сильно прижимает водяную.

Таким образом, воде при расширении есть куда деваться, а давление при этом остаётся на прежнем уровне. На начальном этапе воздух в камере должен быть под давлением до 1,5 атмосфер, а в процессе работы этот показатель может увеличиваться.

РекомендуемУстройство мембранного расширительного бака для отопления

1.1 Резервуар открытого типа</span></h3>

Системы с открытой расширительной ёмкостью используются в малоэтажных зданиях, где объём воды и, соответственно, протяжённость труб относительно небольшие. Во всех системах отопления имеются свои плюсы и минусы, и какую выбирать — зависит от многих факторов. Но для любой из них выделяют определённые требования к установке.

Так, существуют некоторые правила установки расширительной ёмкости открытого типа:

ёмкость устанавливается на максимальной высоте относительно всей отопительной конструкции;
подача воды осуществляется через специальный патрубок;
для слива воды применяется отводная труба, которая устанавливается выше необходимого уровня и ведёт с обратной стороны в канализацию.

Чтобы обеспечить качественную работу естественной схемы, трубы нужно выбирать увеличенного диаметра.

Как правило, бак устанавливают в отапливаемом помещении, к примеру, на чердаке с изоляцией. Но если это невозможно, то его необходимо дополнительно утеплить, что позволит избежать замерзания воды в сильные морозы. Иногда его монтируют непосредственно в помещении с котлом. Поскольку там всегда очень жарко, то дополнительную теплоизоляцию не нужно устанавливать.

‘ >Расширительный бак. Принцип работы, подбор, давление накачкиРекомендуемРасширительный бачок в системе отопления закрытого типа

1.2 Использование мембранного бака</span></h3>

При подборе расширительного бака для отопления следует понимать, что закрытая система самотёком работать не может, а нужно обеспечивать соответствующее давление и принудительную циркуляцию теплоносителя.

При установке мембранного бака требуется учитывать некоторые рекомендации, хотя в принципе он может монтироваться в любую точку системы. Нет определённых ограничений по установке в верхней точке, как это может быть в открытой схеме.

Следует учитывать такие факторы:

в идеальном варианте располагать бак нужно на обратной трубе до места установки самого циркуляционного насоса;
если обнаружено, что основного объёма расширительной ёмкости недостаточно, то можно дополнительно установить агрегат с меньшей ёмкостью;
подачу воды в бак лучше делать с верхней его стороны, что позволит избежать попадания воздуха в систему и сохранить рабочее состояние в случае повреждения мембраны.

Можно подбирать устройство исходя из дизайна помещения, чтобы общий вид комнаты не был нарушен. В случае необходимости контроля за давлением ёмкость оборудуется манометром.

РекомендуемУстройство бака-аккумулятора в системе отопления

2 Преимущества и недостатки различных расширителей</span></h2>

Расширительные ёмкости в зависимости от типа устройства и качества материала имеют определённые недостатки и преимущества. Хотя, как показывает практика, преимуществ больше у устройств с мембраной.

2.1 Плюсы и минусы естественной циркуляции</span></h3>

Основным недостатком открытой системы можно считать необходимость в увеличении расходов на большой диаметр труб, поскольку для обеспечения естественной циркуляции тонкие трубы не подойдут. Бюджет постройки увеличивается незначительно, но по сравнению с мембранной системой считается относительно небольшим.

Главным плюсом естественной циркуляции является простота обустройства и небольшая стоимость оборудования, а также низкий бюджет на монтажные работы. К положительным факторам можно отнести и отсутствие необходимости в контроле за давлением, установки датчиков и т. п.

‘ >Принцип работы и подбор расширительного бака

Но, с другой стороны, существует достаточно много минусов:

применять незамерзающие теплоносители очень опасно, поскольку в их составе имеются токсичные вещества;
система медленно разогревается;
потери тепла;
большой расход электричества;
из-за перепадов температур ускоряется износ теплоносителя;
можно применять для домов высотой не более двух этажей;
постоянный контакт с воздухом увеличивает риск возникновения воздушных пробок и коррозии;
монтировать расширительную ёмкость можно только в самой верхней точке системы.

Ещё одним недостатком такой системы можно назвать потери количества воды от испарений и переливов. Из-за этого доливное отверстие должно быть обязательно.

2.2 Закрытая конструкция</span></h3>

Неоспоримыми преимуществами открытого бака являются простота обустройства и низкая стоимость оборудования, в то время как по функциональности выигрывает мембранная ёмкость, которую ещё называют экспанзоматом.

Она имеет ряд значительных преимуществ:

не имеет значения, в каком месте монтировать устройство, оно будет работать одинаково хорошо в любой части системы;
благодаря полной герметичности системы можно не бояться использовать антифриз из-за его токсических испарений;
система быстрее нагревается, чем открытая, а регулировать температуру можно более точно;
минимизация рисков возникновения коррозии и воздушных пробок, поскольку система полностью герметична;
экономия на покупке тонких труб, так как их будет достаточно для такой системы;
возможна установка в многоэтажных частных домах;
не нужно постоянно контролировать уровень жидкости в системе;
теплопотери минимальные, и это позволит экономить бюджет на отопление.

‘ >Выбор расширительного бака для систем отопления и водоснабжения

Существуют разновидности закрытых устройств, которые являются неразборными. Если мембрана выйдет из строя, то починить устройство не выйдет, нужно будет покупать новый бак.

К минусам агрегата можно отнести необходимость в постоянном контроле за уровнем давления, поскольку мембрана может пробиться, и электричество будет использоваться вхолостую. За месяц может накопиться неплохая сумма. Кроме этого, нужно правильно выбирать материал, из которого изготовлен бак. Существуют определённые требования к его качеству.

3 Способы расчёта</span></h2>

Выделяется несколько возможных способов, как рассчитать расширительный бак для отопления. Более точный метод — применение математических формул и законов физики. Он может быть выполнен только специалистами в этой области. Но существуют и более простые способы.

Применяется общий метод, где бак нужно подбирать из расчёта 10% объёма от всего количества теплоносителя в системе. Но для более точного результата зачастую используют формулы. Расчёт расширительного бака системы отопления с калькулятором несложно сделать таким образом даже начинающему мастеру.

Простой математический расчёт можно осуществить по следующей формуле: А = ВхС/К. При этом каждый показатель будет иметь такие значения:

В — объём теплоносителя;
С — уровень расширения воды;
К — эффективность работы мембраны.

Каждый показатель необходимо отдельно измерять, это даст точный результат для правильного подбора мощности расширительного бака.

Объём теплоносителя можно измерить с помощью трёх возможных методов:

1. По мере заполнения системы. Количество рассчитывается в процессе заполнения системы водой.
2. Геометрический метод. Учитывается внутренний объём всех приборов, где будет находиться теплоноситель.
3. Обобщение. Можно определить требуемый объём воды из расчёта на 1 кВт мощности 15 литров воды.

‘ >Расширительный бак для системы отопления

Обобщённым методом можно пользоваться и немного по-другому, то есть применять усовершенствованный метод. К примеру, для классических радиаторов отопления нужно 11 литров теплоносителя, для конвекторов — 7, а для тёплого пола требуется до 19 литров воды.

Количество воды в теплообменнике котла указано в технической документации к оборудованию. В трубах это значение определяется протяжённостью труб и их внутренним диаметром.

После того как все показатели будут известны, их необходимо сложить и получить общее значение, которое и применяется для расчётов в формуле.

Эффективность работы мембраны можно рассчитать по следующей формуле: К = (ДМ-ДБ)/ (ДМ+1).

При этом показатели будут иметь следующие значения:

ДМ — максимальное давление в системе;
ДБ — давление воздуха, которое имеется изначально в воздушной камере.

Расширение воды при нагреве до 95 градусов будет составлять около 4%. Но если в качестве теплоносителя используются незамерзающие составы, к примеру, антифриз, то такой показатель нужно умножать на коэффициент. Если добавок в жидкости до 10%, то умножение происходит на 1,1, если до 30 — на 1,3 и так далее.

4 Правильный выбор</span></h2>

Выбрать тип отопительной системы требуется ещё на этапе планирования. Тогда также нужно определиться с тем, какой объём расширительного бака нужен для отопления. Но, как правило, все откладывают выбор размера бачка на момент, когда уже система установлена, а объём известен.

При подборе объёма расширительного бака для отопления в закрытой системе, а также других его характеристик, необходимо учитывать некоторые нюансы:

при покупке следует обращать внимание на расположение крепежей, диаметр резьбовых соединений и форму самого бака;
подбирать объём баковой ёмкости нужно согласно температурному расширению определённого количества теплоносителя в системе;
инструкцию по применению и установке от производителя нужно тщательно изучить, поскольку там имеется много полезной информации, которая позволит предотвратить совершение ошибок.

Покупая такое оборудование онлайн или в магазине, необходимо учитывать и производителя. Зачастую это играет ключевую роль в приобретении качественного оборудования. Даже если оно будет стоит дороже, то стоит остановиться на проверенном изготовителе, поскольку агрегат будет работать бесперебойно долгое время.

Перед запуском требуется настроить давление в системе. Сделать это можно с помощью автомобильного насоса, а контроль осуществляется с помощью манометра. Уровень давления должен соответствовать статическому, который отмечается в столбе теплоносителя в контуре системы отопления.

Таким образом, просчитать необходимые параметры расширительной ёмкости не представляет собой никаких сложностей даже для начинающего мастера.

Фото

Система отопления закрытого типа имеет немало преимуществ. Она намного компактнее, так как не требует соблюдения правила установки расширительного бака в высшей точке, легче поддаётся регулировкам, работает экономичнее, а теплоноситель не испаряется и не контактирует с воздухом, то есть не насыщается кислородом, что очень важно для долговечности металлических элементов котла и радиаторов.

Калькулятор расчета объема расширительного бака для системы отопления

Компенсация температурного расширения воды происходит за счет установки мембранного расширительного бака, который может быть смонтирован, например, на «обратке» в непосредственной близости от котла. Необходимо лишь правильно определиться с параметрами этого важного элемента системы. В этом нам поможет калькулятор расчета объема расширительного бака для системы отопления.

Необходимые разъяснения по выполнению вычислений – ниже самого калькулятора.

Калькулятор расчета объема расширительного бака для системы отопления

Пояснения по проведению вычислений объема бака

Понятно, что при монтаже системы отопления, особенно в условиях дефицита места, хочется по максимуму сэкономить свободное пространство. Тем не менее, объем расширительного бака не может быть меньше расчетного значения.

В основу расчета положена следующая формула:

Vb = Vt × Kt / F

Vb — рассчитываемый объем расширительного бака.

Vt — объем теплоносителя в системе.

Как быть с ним?

Практический способ – засечь по водомеру во время пробного заполнения системы.
Самый точный способ – просуммировать внутренние объемы всех элементов системы – котла, труб, радиаторов и т.п.
Простейший «теоретический» метод — не боясь совершить серьезную ошибку, можно принять соотношение 15 литров теплоносителя на каждый киловатт мощности котла отопления. Именно эта зависимость и заложена в калькулятор расчета.

Kt — коэффициент, принимающий во внимание тепловое расширение применимого теплоносителя. Этот показатель зависит от содержания в теплоносителе антифризных добавок, и изменяется и с процентным соотношением этих добавок, и с ростом температуры, причем — нелинейно. Существуют специальные таблицы, но в нашем случае эти данные уже внесены в калькулятор – из расчёта среднего нагрева теплоносителя до +70÷80 ºС (это наиболее оптимальный режим работы автономной системы отопления).

Если в системе применяется вода, то это необходимо отметить в соответствующем поле калькулятора.

Цены на расширительные баки для системы отопления

~~расширительный бак для системы отопления~~

Что может использоваться в качестве теплоносителя?

Для частных домов, которые могут оставляться хозяевами в зимнее время на длительное время с выключенным отоплением, целесообразнее применять незамерзающие жидкости – антифризы. О разнообразии теплоносителей для систем отопления, об их свойствах, достоинствах и недостатках – в специальной публикации нашего портала.

F — так называемый коэффициент эффективности мембранного расширительного бака. Он выражается следующей зависимостью:

F = (Pmax – Pb) / (Pmax + 1)

F — вычисляемый коэффициент эффективности бака.

Pmax — максимальное давление в системе, которое соответствует порогу срабатывания аварийного клапана в «группе безопасности». ЭтоТ параметр обязательно указывается в паспортных данных котельного оборудования.

Pb — давление подкачки воздушной камеры расширительного бачка. Изделие может поступать уже предварительно накачанное – тогда этот параметр будет указан в паспорте. Впрочем, эту величину можно и изменять – воздушная камера поДкачивается, например, автомобильным насосом, или, наоборот, из нее стравливается избыточный воздух – для этого на баке имеется специальный ниппель. Как правило, в автономных системах отопления рекомендуют закачивать воздушную камеру до уровня одной – полутора атмосфер.

Какие еще элементы обязательны в системе отопления закрытого типа?

Чтобы правильно спланировать и смонтировать отопление в доме или квартире, необходимо знать его устройство и взаимосвязь всех основных приборов и элементов. Подробно о системе отопления закрытого типа рассказывает специальная публикация нашего портала.

Главная / Пусконаладка

Расчет объема расширительного бака выполняется по специальной методике. Ниже приведены алгоритмы вычислений для систем отопления открытого и закрытого типа. Применение представленных рекомендаций поможет получить точный результат без обращения к профильным специалистам и калькулятору.

Расчет расширительного бака для закрытого типа отопления

Специальные емкости применяют для компенсации увеличения теплоносителя при повышении температуры. В закрытой системе отопления устанавливают мембранный бак.

Мембранный бак для закрытой системы

Ниже приведены особенности типовой конструкции с назначением типовых функциональных компонентов:

гибкая герметичная перегородка делит рабочий объем на две части;
одну – через патрубок подсоединяют к магистрали теплоснабжения;
в другую закачивают под необходимым давлением воздух;
для создания корпуса применяют устойчивые к процессам коррозии материалы;
фиксацию в горизонтальном положении крупных моделей обеспечивает подставка.

Мембранный расширительный бак устанавливают в любом удобном для пользователей месте. Следует обеспечить удобство доступа для обслуживания. С помощью встроенного штуцера с клапаном добавляют (стравливают) воздух, создавая необходимое давление.

Расчет расширительного бака для закрытой системы отопления начинают с определения количества жидкости в системе. Самые точные данные можно получить на стадии заполнения. Также применяют последовательное сложение емкостей трубопроводов, радиаторов, иных компонентов.

Чтобы рассчитать общий объем теплоносителя быстро, профильные специалисты часто применяют ориентировочные пропорции.

Ниже приведены значения (в литрах) на 1 кВт мощности котла при подключении разных видов оборудования:

стальные конвекторы (6-8);
алюминиевые, чугунные радиаторы (10-11);
теплый пол (16-18).

Если для отопления частного дома применяют комбинацию из разных нагревательных приборов, берут 15 л/ 1 кВт. При мощности газового котла 7,5 кВт получится следующий результат вычислений: 7,5*15=112,5 л.

Подходящие размеры расширительного бака для отопления закрытого типа зависят от нескольких параметров:

суммарного объема водопровода и подключенных устройств;
типа теплоносителя;
максимального давления;
температурного режима.

Такая смесь расширяется на 10% больше по сравнению с рассмотренным выше примером (на 4,4%). Аналогичные поправки делают при монтаже холодоснабжения.

В сводной таблице представлены коэффициенты расширения воды (смеси).

Эти данные помогут сделать точный выбор расширительного бака:

Концентрация этиленгликоля в %	Температура теплоносителя, °С
20	60	80	100
0,00013	0,00177	0,0171	0,0290	0,0434
20	0,0064	0,008	0,0232	0,0349	0,0491
40	0,0128	0,0144	0,0294	0,0407	0,0543

Расчет расширительного бака для отопления (О)выполняют по формуле О = (Ос х Кр) / Э, где:

Ос – суммарный объем функциональных компонентов;
Кр – поправочный коэффициент (из таблицы для определенного состава теплоносителя);
Э – эффективность бака.

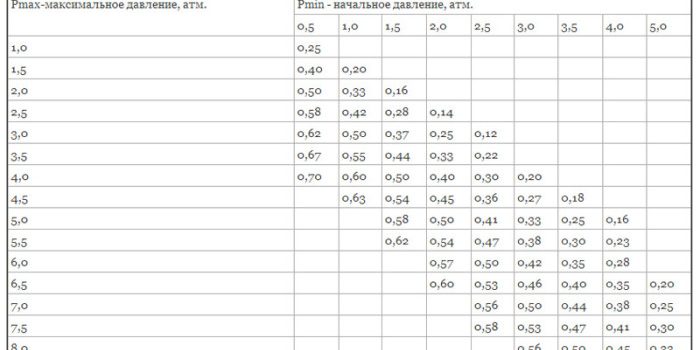

Последнюю позицию вычисляют следующим образом Э = (Дс-Дб)/ (Дс+1), где Д – это давления:

Дс – максимальное в системе ГВС (норматив для частных домов 2-3 атм);
Дб – компенсирующее, которое принимают равным статическому (0,1 атм на каждый метр высоты строения).

Пример расчета

Пример ниже показывает, как выбрать расширительный бак для отопления коттеджа со следующими параметрами:

площадь общая – 180 м кв.;
количество этажей – 3;
высота потолков – 2,5 м;
теплоноситель – вода с добавлением этиленгликоля 20%;
рабочее давление – 2,5 атм;
максимальная температура – не более +80С.

Расчет объема расширительного бака:

устанавливают суммарную высоту отапливаемых помещений: 3*2,5 = 7,5 м;
компенсирующее давление составит: Дб = 7,5*0,1 = 0,75 атм;
определяют эффективность: Э = (2,5-0,75)/(2,5+1) = 0,5;
для отопления такого здания понадобится котел мощностью 18 кВт (один кВт на каждые 10 кв. м площади);
без точного измерения можно установить приблизительное количество теплоносителя следующим образом: 18*15=270;
подставив значения в формулу, вычисляют объем расширительного бака для отопления: О = (270*0,0349)/0,5 = 18,846 л.

Далее подберем подходящую модель в списке актуальных предложений. Необходимо приобрести бак с запасом по емкости, чтобы исключить проблемы в процессе эксплуатации.

Расчетным параметрам, например, соответствует Reflex NG 25 со следующими характеристиками:

объем бачка – 25 л;
способ монтажа – настенный;
максимальное давление – 6 атм;
температура теплоносителя – не более +120 С;
соединительные размеры подводки – 3⁄4 дюйма;
диаметр х высота – 28 х 50 см;
вес пустого изделия – 4 кг.

Аналогичным образом приобретают расширительный бак водоснабжения: выбор, установка соответствуют приведенным выше рекомендациям. Главное отличие – использование в транспортной системе только чистой воды, чтобы бак для водоснабжения был подобран корректно.

Следует использовать в ходе вычислений необходимые коэффициенты расширения. В формулах учитывают емкость транспортной системы и котла.

Расширительный бак для водоснабжения (горячего) рассчитан на меньшую эксплуатационную температуру по сравнению с рассмотренным выше аналогом (до +70 С). Чтобы исключить ошибки производители применяют голубую и красную окраску внешней поверхности корпуса (ГВС и отопление соответственно).

Вместе с тем повышают прочность, чтобы исключить повреждение гидроударами. Серийные изделия способны выдержать увеличение напора до 10-12 атм.

Подбор расширительного бака для ГВС выполняют одновременно с запорными устройствами, манометрами, другими сопутствующими деталями.

Как рассчитать объем расширительного бака для открытой системы отопления

В системе открытого типа специалисты советуют установить бак в самой высокой точке. Такое решение вместе с компенсацией расширения обеспечит удаление воздуха без дополнительных приспособлений. Разумеется, помещение должно быть отапливаемым. Если решено использовать свободное пространство под кровлей, понадобится соответствующее утепление.

Точный расчет расширительного бака системы отопления в этом случае не требуется. Для предотвращения аварийных ситуаций патрубок, встроенный в стенку емкости на определенном уровне, соединяют с канализацией.

<index>

Теплоноситель, который движется по трубам системы отопления, практически не сжимается. В противном случае давление в магистрали может резко прыгнуть, что приведет к аварийной ситуации. Нагрев воды в диапазоне 20 °C – 90 °C сопровождается ее расширением. Именно поэтому отопительная система нуждается в специальном бачке, в который попадает излишек теплоносителя после того, как его объем увеличится.

Таким образом, все узлы и приборы будут корректно работать без перебоев и аварий. Учитывая важную роль, которая отведена этому элементу контура, расчет расширительного бака для отопления следует проводить в соответствии с установленными правилами.

Виды баков

Отопительная система может быть укомплектована одним из видов баков расширения.

Как правильно подобрать подобный элемент системы отопления в каждом индивидуальном случае? Об этом и пойдет речь далее.

Открытый тип

Как можно понять из названия, бак открытого типа – это емкость с открытым верхом, в которую можно добавлять теплоноситель. Для него не нужны запорные детали, мембранная перегородка и крышка. Но из-за того что в такой емкости вода испаряется, и ее количество необходимо постоянно контролировать (доливать), от баков открытого типа стали постепенно отказываться.

К тому же для такого обогрева характерно низкое давление, а сам бак нередко подвергается коррозии. Поэтому сегодня устанавливаются более современные емкости закрытого типа.

Закрытый тип

В магистралях с циркуляционным насосом устанавливают баки расширения закрытого типа (мембранники). Самые качественные образцы выпускаются в виде герметичной емкости красного цвета с резиновой мембраной внутри. Их мембрана изготовлена из более прочной технической резины.

У изделий для горячего водоснабжения, корпус которых окрашен в синий цвет, качество резины ниже (она пищевая). Такие модели хуже выдерживают давление и быстрее изнашиваются.

Помимо основной функции – компенсации объема теплоносителя при падении температуры и его заборе при расширении от нагрева, мембранник контролирует уровень жидкости в магистрали отопления, выводит воздух из системы, сливает воду в канализацию при ее избыточном объеме и является буферной зоной при скачке давления.

Комплектация и принцип работы

Расширительный бак, помимо корпуса, включает в себя мембрану (баллон или диафрагму), верхняя часть которой заполнена инертным газом или воздухом. Нижний отсек герметичной емкости предназначен для теплоносителя.

Вместе с увеличением температурных показателей вода расширяется, и избыточная масса теплоносителя попадает в мембранник. Объем камеры с воздухом уменьшается, и давление в этой части закрытой системы возрастает, компенсируя напор в магистрали. Когда температура теплоносителя снижается, наблюдается обратный процесс.

Расширительный бак может быть укомплектован сменной (фланцевой) или постоянной мембраной. Второй вид изделий стоит дешевле.

Мембрана в бачке плотно прижата к внутренней стенке, так как весь его объем наполнен газом.

Когда внутрь попадает вода, давление увеличивается. В момент запуска отопления существует риск повреждения диафрагмы от скачка давления, а затем манометр постепенно изменяет показания и целостность детали вне опасности.

Чтобы избежать повреждения мембраны, необходимо установить предохранительный клапан манометра, который реагирует на возросшее давление (для частных домов нормой является от3,5 до 4 бара).

Преимущества фланцевой модели

К преимуществам фланцевых приборов можно отнести следующие характеристики:

выдерживает большее давление внутри системы, нежели устройство с постоянной диафрагмой;
возможна замена мембраны при ее повреждении;
горизонтальный и вертикальный монтаж прибора.

Подбор устройства согласно расчету

Перед тем как приступить к расчету мембранника, нужно знать, что чем больше объем отопительной системы и выше максимальный температурный показатель теплоносителя, тем большего объема должен быть сам бак.

Существует несколько способов, по которым проводят расчет: обращение к специалистам в бюро по проектированию, проведение расчетов самостоятельно по специальной формуле или расчет при помощи онлайн калькулятора.

Формула

Расчетная формула выглядит так: V = (VL x E) / D, где:

VL – объем всех магистральных деталей, включая котел и остальные нагревательные приборы;
Е – коэффициент расширения теплоносителя (в процентах);
D – показатель эффективности мембранника.

Определение объема

Самый простой способ определения среднего объема отопительной системы – по мощности обогревательного котла из расчета 15 л/кВт. То есть, при мощности котла 44 кВт объем всех магистралей системы будет равен 660 л (15х44).

Коэффициент расширения для водяной системы приблизительно равен 4% (при температуре теплоносителя 95 °C).

Если в трубы залит антифриз, то прибегают к такому расчету:

10% — 4% х 1,1= 4,4 %;
20% — 4% х 1,1= 4,8% и т.д.

Показатель эффективности (D) основан на начальном и наибольшем давлении в системе, а также стартовом давлении воздуха в камере. Предохранительный клапан всегда настраивается на максимальное давление. Чтобы найти значение показателя эффективности, нужно провести следующий расчет: D = (PV — PS)/(PV+1), где:

PV – максимальная отметка давления в системе, для индивидуального отопления показатель равен 2,5 бар;
PS – давление зарядки мембранника обычно составляет 0,5 бар.

Теперь осталось собрать все показатели в формулу и получить окончательный расчет:

VL = 15х44=660 л;
D = (2,5 – 0,5) / (2,5+1) = 0,58;
E = 4% = 0,04;
V = (660×0,04) / 0,58 = 45,5 л.

Полученное число можно округлить и остановить свой выбор на модели расширительного бака начиная от 46 литров. Если в качестве теплоносителя будет использована вода, то объем бака будет составлять не менее 15% от вместимости всей системы. Для антифриза этот показатель равен 20%. Стоит отметить, что объем прибора может быть несколько больше расчетного числа, но ни в коем случае, не меньше.

</index>
