Как сделать ракетную печь

Содержание

Гараж – это не только место для хранения автомобиля. Многие люди проводят в нем гораздо больше свободного времени, причем это может быть не только жаркое лето, но и холодная зима. Разумеется, полноценное отопление в таком помещении оборудовать не имеет смысла, а вот полезная и практичная самоделка придется кстати.

Основные требования

Холодной осенью или морозной зимой находиться в гараже без отопления – это занятие не из приятных. Полноценного отдыха или работы в таких условиях просто не добиться. Именно поэтому подобным площадям просто необходима небольшая печка-буржуйка, которую вполне можно изготовить своими руками. Буржуйки с теплообменником встречаются во многих сараях и гаражах.

Распространенность таких агрегатов объясняется простотой их изготовления. На это не уходит много времени и дорогостоящих материалов.

Как правило, такие конструкции нуждаются лишь в некоторых доработках, поскольку сам корпус, а зачастую и дно в таком предмете уже имеется. Многие мастера варят гаражные печи и из листовых материалов. Однако такие разновидности печей смогут осилить только те пользователи, которые умеют работать со сваркой.

Гораздо реже в гаражных постройках встречаются самодельные печи, выложенные из кирпича, поскольку такие агрегаты имеют более внушительные габариты, а нагреваются при этом в меньшей степени. Для гаража подобная система подходит слабо.

Чаще всего в гаражах располагают небольшие буржуйки, работающие от дров. В такие агрегаты, как правило, закладывают абсолютно все, что может гореть. Неприхотливость в выборе топлива и быстрый нагрев – это главные преимущества такой печи. Однако при выборе подходящего агрегата следует учитывать не только его «всеядность».

Подходящая конструкция для обогрева гаражной площади должна выбираться в соответствии со следующими параметрами:

• площадью самого гаража;
• сроками использования отопления;
• максимальным бюджетом, который можно потратить.

Если гараж представляет собой пристройку к дому, то лучше поставить прибор с электрическим или газовым подключением.

Если же постройка отдельна от жилища, то следует создать безопасную автономную конструкцию. Стоит помнить, что в первую очередь буржуйка для гаража должна быть безопасной, в противном случае могут возникнуть серьезные проблемы с плохими последствиями.

Печь должна обладать следующими важными параметрами:

• сечение вытяжного клапана должно составлять не менее 10 см;
• вес не должен превышать 35 кг;
• габариты печи – 70х50х35 см;
• объем не должен быть больше 12 л.

Виды

Многие пользователи выбирают для утепления гаража самодельные печи. Подходящий вариант можно изготовить для любых условий и планировок. Стоит рассмотреть подробно, какие разновидности гаражных буржуек сегодня востребованы и встречаются чаще всего.

Масляная

Масляные печи встречаются часто. Подобные модели чаще всего обладают следующими характерными чертами:

• они имеют компактные размеры;
• отличаются несложной конструкцией;
• быстро разогреваются;
• такую печку легко использовать;
• в гараже с масляной печью будет долгое время сохраняться оптимальная температура;
• подобные агрегаты отличаются экологичностью, ведь не наносят вреда окружающей среде;
• топливо для этих печей можно смело назвать доступным, поскольку его возможно найти, например, на СТО (некоторые фирмы оказывают услугу по вывозу такого топлива);
• в масляных моделях отсутствуют капельницы, форсунки и прочие подобные детали, поэтому процесс их сборки считается простым и быстрым;
• масляные печи не так часто загрязняются.

Кирпичная

В качестве надежной стационарной конструкции идеально подойдет кирпичная печь. Самыми маленькими считаются агрегаты с размерными параметрами 2х3 м.

Специалисты рекомендуют располагать такие печки возле задней стены гаража. В этом же месте необходимо проделать отверстие подходящего размера под дымоход.

Кирпичные печки хороши своей надежностью и долговечностью. Однако специалисты утверждают, что изготавливать их своими руками можно только в том случае, если есть опыт укладки кирпича. В противном случае агрегат может получиться кривым и менее надежным. Для исполнения таких работ лучше нанять профессионалов.

Аккуратные гаражные печи из кирпича пользуются большой популярностью. Подобные агрегаты бывают дизельными и работают от солярки, которая находится в открытом доступе.

Металлическая

Не менее распространенными и востребованными являются металлические гаражные печки. Такие агрегаты имеют ряд положительных характеристик, делающих их популярными среди современных владельцев гаражных построек.

• Эти модели отличаются высокой степенью нагрева, но при этом имеют небольшие размеры, поэтому для их размещения в гараже не нужно выделять много места.
• Металлические печи считаются «всеядными». Они могут работать от разных твердых источников топлива.
• Вес агрегатов также является небольшим, поэтому работать с ними просто и удобно. Кроме того, из-за этого под ними не нужно сооружать фундамент.
• Печки из металла нередко используют для подогрева пищи или воды.
• Как правило, конструкции печек из металла являются простыми. Такие агрегаты вполне возможно изготовить своими руками, имея опыт сварочных работ.

Как было упомянуто выше, такие разновидности печей могут работать от любых твердых источников топлива. Одними из наиболее распространенных вариантов считаются дровяные модели.

Они состоят из следующих составных частей:

• топки – именно от ее размера зависит размер дров и их допустимое количество;
• колосников – эти детали представляют собой решетку, на которую сверху кладут само топливо, они предназначены для формирования тяги;
• зольника – этот элемент являет собой отсек, в который попадает зола от прогоревшего топлива;
• дымохода – в данном случае эта составная деталь представляет собой трубу диаметром от 100 мм, которая служит с целью отвода дымовых газов.

Главным недостатком дровяных металлических печей является то, что топливо прогорает в них в короткие сроки, из-за чего немалая часть тепловой энергии покидает помещение в союзе с дымом.

Чтобы повысить характеристики теплоотдачи печи из железа, рекомендуется изначально сделать ее двухходовой.

В таком агрегате с высоким КПД раскаленный газ проходит по особым каналам, находящимся во внутренней части корпуса. Таким образом, в помещении становится тепло и комфортно.

Ракетная

Другое название такой печи – это реактивная. Подобные модели стали так называться из-за струи пламени, вырывающейся из трубы, находящейся сверху у проходных конструкций. Кроме того, ракетная печь издает своеобразный звук, похожий на рев двигателя.

Простая и незамысловатая реактивная печь состоит из двух труб. Одна из них находится в горизонтальном положении, а вторая направлена вверх. Для изготовления такой конструкции допустимо использовать одну изогнутую трубу. Топливо в такой печи укладывается непосредственно в трубу. При этом горючий газ будет устремляться вверх, двигаясь по вертикальной плоскости.

Если принято решение установить в гараже подобный агрегат, то стоит знать некоторые особенности, которыми он обладает, а именно:

• ракетную печь можно использовать как в качестве отопительной, так и в качестве варочной конструкции;
• нередко надежные и крепкие «ракеты» (комбинированные) дополняют уютными лежанками, похожими на те, что имеются в русских печах;
• одна топливная закладка в такой печи может работать около 6–7 часов. Тепло при этом она удерживает в течение 12 часов, особенно если обработана саманной штукатуркой;
• изначально эти разновидности печей использовались исключительно в полевых условиях. В настоящее время переносные «реактивные конструкции» являются одними из самых популярных, однако, встречаются и стационарные установки, которые работают точно так же, как и модели из глины или кирпича.

Такие разновидности печей имеют следующие преимущества:

• эти конструкции являются простыми. Их можно без труда изготовить своими руками. Кроме того, для этого не нужно покупать дорогостоящие материалы;
• имея ракетную печь, можно использовать любые разновидности топлива. В таком агрегате будет гореть даже низкокачественное топливо;
• такие модели отличаются энергонезависимостью;
• для этих печей характерен низкий расход топлива.

Однако такие типы печей имеют и некоторые недостатки, к которым можно отнести:

• ручное управление, из-за которого за таким агрегатом нужно постоянно следить, регулируя процесс горения;
• некоторые элементы такой печи могут накалиться слишком сильно, особенно если они состоят из металла – о подобную конструкцию можно легко обжечься;
• такие печи допустимо располагать далеко не во всех помещениях, например, для бани они совсем не подходят.

Паровая

Если есть желание расположить в гараже бюджетную печь, то стоит рассмотреть вариант сборки паровой конструкции. Такие печи прекрасно поддерживают в гараже оптимальный температурный режим. Кроме того, они могут функционировать не только на электроэнергии, но и на любых других видах топлива.

Такие модели состоят из следующих элементов:

• парового котла;
• паровой турбины;
• редукционно-охладительной установки.

Выбор топлива

Печи для гаражных построек различаются не только по своим конструкциям, но и по топливу, от которого они работают.

Газовые

Газовые печи в гаражах подключаются двумя способами, а именно:

• с использованием газовой магистрали;
• с применением сжиженного газа.

Первым способом используются редко, поскольку большинство гаражей не подключено к газовым сетям. Чаще встречаются печи, работающие от сжиженного газа в баллоне. Он подключается к агрегату при помощи специального шланга. В процессе работы печки переработанный газ выбирается на улицу через дымоход. Подобные конструкции действуют без электричества.

Кроме того, они являются мобильными. В некоторых экземплярах присутствуют датчики, при помощи которых газ перекрывается, если происходит его утечка. Использование подобного агрегата является предпочтительным, так как он характеризуется лучшей безопасностью в вопросах эксплуатации.

Специалисты рекомендуют обращаться к печам, работающим от газа, в тех случаях, если существует необходимость лишь в периодическом отоплении гаража.

Электрические

Такие печи являются очень популярными и встречаются довольно часто. К электрическим печам относятся и масляные конструкции, и тепловые пушки, и электроконвекторы. Как правило, модели, работающие от электричества, имеют маленькие размеры. Им не нужны дымоход и вентиляция. Подобные агрегаты не сжигают кислород в помещении.

Минусом электрических изделий является то, что они потребляют много электроэнергии. Кроме того, во время работы они издают много неприятного шума.

На твердом топливе

Не менее популярными являются печи, работающие от твердого топлива. К таким вариантам относятся дровяные печки, старые добрые буржуйки и стационарные конструкции, изготовленные из кирпича. Принцип работы этих моделей довольно прост – в специальной камере сгорания сгорают дрова, торф и уголь, после чего уже отработанные материалы выходят наружу в форме дыма через трубу.

Недостатком таких печей является то, что для их топлива необходимо выделять отдельное пространство в гараже, что может стать проблемой на маленькой площади.

Дизельные

Печи, работающие на солярке, состоят из таких двух основных отделов, как:

• топки;
• накопителя, предназначенного для солярки.

В данном случае солярка поступает из накопителя и проходит через форсунку.

Такие печи оснащаются вентилятором, предназначенным для разгона воздуха, необходимого для активного процесса горения. Изделия на солярке довольно быстро прогревают вверенную им территорию.

На отработанном топливе

Неплохим решением для гаража является печь на масляной отработке. Такой агрегат способен поддерживать тепло в помещении на протяжении долгого времени.

Многие потребители отдают предпочтение именно этой модели, так как для нее не нужно закупаться дорогостоящим топливом. Все что понадобится такому агрегату – это переработанное машинное масло, а также допустимо использование мазута, керосина, печного топлива или солярового масла. Такую модель можно сделать своими руками.

На опилках

Агрегаты на опилках относятся к категории печей долгого горения. В таких моделях опилки не просто горят, а постепенно тлеют. В этот момент выделяется достаточное количество тепла, которого вполне хватает на гаражное помещение.

Чтобы опилки горели как можно дольше и выделяли много тепла, нужно их хорошенько утрамбовать.

Сборка такой печи является простой и быстрой.

Буржуйка

Одними из самых популярных сегодня являются экономичные печки-буржуйки, работающие от дров. Их особенностью является присутствие двух дымоходов, находящихся внутри самой печи. Эти детали обеспечивают лучшую теплоотдачу конструкции.

Изготавливаются эти печи из следующих материалов:

• листового металла толщиной не меньше 4 мм (лучше 5 мм). Из этого материала нужно сварить корпус, а также дверцы и дымообороты;
• лист в 6 мм для свода топливника;
• небольшой отрезок трубы диаметром в 100 мм на патрубок дымохода;
• арматура периодического профиля диаметром в 16–18 мм (нужна для создания колосниковой решетки);
• уголок №4 и металлопрокат для изготовления ножек;
• готовые рукоятки на дверцы.

При использовании указанных материалов точно получится эргономичная и недорогая печь, которая прослужит очень долго.

Печка «капельница»

Такая печка идеально подойдет для маленького гаража, в котором нет отопления и электричества. Подобную эффективную конструкцию можно собрать своими руками.

Она обладает следующими плюсами:

• экономит топливо;
• легко перемещается на новое место;
• простая в применении;
• используется и для приготовления еды.

Для сборки подобного агрегата понадобятся следующие материалы и элементы:

• металл в листах;
• медная труба;
• патрубок;
• резиновый шланг;
• газовый баллон;
• винты;
• горелка.

При конструировании такой модели будут нужны следующие инструменты:

• сварочный аппарат;
• дрель;
• струбцина.

Работа по изготовлению этой модели будет безопасная, если расположить конструкцию в месте без сквозняков, подальше от легковоспламеняемых предметов.

Рядом с печкой должно оставаться свободное пространство. Чтобы охладить или потушить такой агрегат, нельзя использовать воду.

Твердотопливная печь длительного горения

Данные конструкции изготавливаются из камня, стали или чугуна. Они могут прогреть гараж с использованием разных видов топлива. Если правильно подключить такую модель, газогенераторный мотор способен работать более 3 суток без действий со стороны хозяев. Правильно выбрать подходящую модель не составит труда, так как их выбор сегодня велик. Более того, приобрести подходящий безопасный агрегат удастся к гаражу любого размера.

Эти модели выпускаются:

• на дровах;
• с водяным контуром;
• с варочной поверхностью.

Кирпичная

Как говорилось выше, универсальные кирпичные печи являются прекрасными стационарными вариантами для гаража.

Для создания такой конструкции потребуются такие материалы и инструменты, как:

• огнеупорный кирпич;
• особая печная глина;
• мелкий песок;
• цемент;
• емкости для растворов;
• инструменты для выкладки кирпичей и обработки швов;
• дверцы;
• гидроизолирующие материалы;
• задвижка на дымоход.

Первые 2 ряда кирпичей укладываются горизонтально, а в третьем формируются стенки топки. Из 3–6 рядов делается камера для укладки дров. Затем закрепляется дверца. 7 рядом кирпичи нужно выложить так, чтобы осталось небольшое отверстие. 8 рядом кирпичи кладут плашмя, а 9 – на ребро. После этого вновь делается сужение при помощи укладки 10 ряда. 11 ряд также кладется на ребро. Дальнейшие ряды нужно выкладывать так же. Затем печь подключается к дымовой трубе.

Если нет опыта в подобных вопросах, то лучше вызвать специалиста, иначе печь из кирпича может получиться неаккуратно и недолговечной.

Полезные советы

Стоит придерживаться следующих советов профессионалов при самостоятельном изготовлении печи для гаража:

• для увеличения тепловых свойств печи можно срезать верхнюю часть чуть ниже шва. Это позволит увеличить воздушную камеру, но этим можно уменьшить размер топки;
• электрические модели – это самые удобные в использовании. Они являются пожаробезопасными, но обходятся в разы дороже, чем, например, дровяные варианты;
• установку газовых моделей лучше доверить профессионалам;
• капельницы рекомендуется ставить в помещениях с хорошей вентиляцией. Такая модель не дымит, но оставляет неприятный запах, от которого не избавиться при помощи подручных средств;
• стены возле буржуйки можно обшить металлическими листами. Они будут нагреваться, давать дополнительное тепло.

О том, как изготовить печь для гаража самостоятельно, смотрите в следующем видео.

Ракетная печь своими руками чертежи которой наверняка хотело бы иметь в своем архиве большинство домашних мастеров, может быть изготовлена, в принципе, даже в течение одного дня, так как ее конструкция совсем несложна. Если есть навыки работы с инструментами, чтения чертежей, припасены необходимые материалы, то сделать несложную печку подобного типа не составит особого труда. Нужно отметить, что ее можно изготовить из самых разных материалов, которые найдутся под рукой, но многое будет зависеть от того, где печь планируется к установке. Печь-ракета имеет несколько отличающийся от других отопительных приборов принцип работы, и может быть как стационарной, так и переносной.

Стационарные печи-ракеты устанавливают внутри дома вдоль стен или на отведенной для приготовления пищи площадке во дворе дома. Если печь установлена внутри помещения, то она способна отопить комнату, площадью до 50 кв. м.

Переносные варианты ракетной печи обычно имеют совсем небольшой размер и легко умещаются в багажнике автомобиля. Поэтому при выездах, например, на пикник или на дачу такая печурка поможет и воду вскипятить, и обед приготовить. Причем расход топлива в печи-ракете совсем невелик, в качестве его можно использовать даже сухие ветки, лучины или пучки травы.

Принцип работы печки ракетного типа

Несмотря на простоту устройства печи-ракеты, в ее конструкции используется два принципа работы, которые разработчики позаимствовали у других типов печей, работающих на твердом топливе. Итак, для ее эффективной работы взяты следующие принципы:

• Принцип свободной циркуляции выделенных из топлива газов по созданным печным каналам, без принудительного создания тяги дымохода.
• Принцип дожигания пиролизных газов, выделенных при горении топлива в режиме недостаточной подачи кислорода.

В самых простых конструкциях ракетных печей, которые используются только для приготовления пищи, может действовать только первый принцип работы, так как в них достаточно затруднительно создать необходимые условия для течения пиролиза и организации дожига газов.

Чтобы разобраться в конструкциях и понять, как они работают, нужно рассмотреть поочередно некоторые из них.

Простейшая конструкция ракетной печки

Для начала стоит рассмотреть самое простое устройство ракетной печи прямого горения. Как правило, такие приборы  используются только для нагрева воды или для приготовления пищи, и исключительно на открытом воздухе. Как видно из представленного ниже рисунка – это два отрезка трубы, соединенные отводом под прямым углом.

Топкой для такой конструкции печи служит горизонтальная часть трубы, в нее и закладывается топливо. Нередко топка имеет вертикальную загрузку — в этом случае для изготовления простейшей печки используется три элемента — это две трубы разной высоты, установленные вертикально и соединенные снизу общим горизонтальным каналом. Более низкая труба и будет служить в качестве топки. Для изготовления стационарного варианта простейшей по схеме конструкции часто используется кирпич, устанавливаемый на жаростойкий раствор.

Для достижения более высокой эффективности печь усовершенствовалась, и у нее появлялись дополнительные элементы, например, трубу стали устанавливать в корпус, который усиливает нагрев конструкции.

1 – внешний металлический корпус печи.

2 – труба – топочная камера.

3 – канал, образованный перемычкой под топливной камерой и предназначенный для свободного прохода воздуха в область горения.

4 – пространство между трубой (райзером) и корпусом, плотно заполненное теплоизолирующим составом, например, золой.

Протапливание печи происходит следующим образом. В топку сначала закладывается легкий горючий материал, например, бумага, а когда она разгорится, в огонь подбрасываются щепки или другое основное топливо. В результате процесса интенсивного горения образуются раскаленные газы, поднимающиеся по вертикальному каналу трубы и уходящие наружу. На открытое сечение трубы и устанавливают емкость для кипячения воды или приготовления пищи.

Важным условием для интенсивности горения топлива является создание зазора между трубой и установленной емкостью. Если же ее отверстие будет перекрыто полностью, то горение внутри конструкции прекратится, так как будет отсутствовать тяга, которая обеспечивает подачу воздуха области горения и поднимает нагретые газы вверх. Чтобы с этим не возникало проблем, на верхнем обрезе трубы устанавливается съемная или стационарная подставка для емкости.

На данной схеме представлена несложная конструкция, на загрузочный проем которой установлена дверца. А для создания тяги предусмотрен специальный канал, который образует нижняя стенка топочной камеры и приваренная на расстоянии 7÷10 мм от нее пластина. Даже при полном закрытии дверцы топки подача воздуха не прекратится. В этой схеме уже начинает срабатывать и второй принцип – без активного доступа кислорода к горящим дровам может начаться процесс пиролиза, а непрерывная подача «вторичного» воздуха будет способствовать дожигу выделившихся газов. Но для полноценно процесса все же не хватает еще одного важного условия – качественной термоизоляции камеры вторичного дожига, так как для процесса сгорания газов необходимы определенные температурные условия.

1 – воздушный канал в топочной камере, через который осуществляется поддув при закрытой дверце топки;

2- зона самого активного теплообмена;

3 – восходящий поток раскаленных газов.

Видео: вариант простейшей ракетной печи из старого баллона

Усовершенствованная конструкция ракетной печи

Конструкция, предназначенная и для приготовления пищи, и для обогрева помещения, оснащается не только топочной дверцей и вторым корпусом, который служит хорошим внешним теплообменником, но и верхней варочной поверхностью. Такая ракетная печка уже может устанавливаться внутри помещений дома, а дымоходная труба от нее выводится на улицу. После проведения подобной модернизации печи, ее эффективность существенно вырастает, так как прибор приобретает немало полезных свойств:

• За счет второго наружного корпуса и утеплительных жаростойких материалов, которые термоизолируют основную трубу печи (райзер), герметичного закрытия верхней части конструкции, нагретый воздух сохраняет высокую температуру на значительно дольше.

• В нижней части корпуса стал монтироваться канал для подачи вторичного воздуха, с успехом осуществляющий необходимый поддув, для которого в простейшей конструкции использовалась открытая топка.
• Дымоотводная труба в закрытой конструкции расположена не сверху, как в простой ракетной печи, а в нижней задней части корпуса. Благодаря этому, нагретый воздух не уходит напрямую в дымоход, а получает возможность для циркуляции по внутренним каналам прибора, нагревая, прежде всего, варочную панель, и далее расходясь внутри корпуса, обеспечивая и его нагрев. В свою очередь внешний корпус отдает тепло окружающему его воздуху.

На данной схеме хорошо виден весь процесс работы печи: в топливном бункере (поз. 1) происходит предварительное горение топлива (поз. 2) в режиме недостаточности подачи воздуха «А» – это регулируется заслонкой (поз. 3). Образовавшиеся горячие пиролизные газы поступают в конец горизонтального огневого канала (поз. 5), где и происходит их дожигание. Это процесс проходит благодаря хорошей термоизоляции и осуществлению непрерывной подачи «вторичного» воздуха «Б» по специально предусмотренному каналу (поз.4).

Далее, горячий воздух устремляется во внутреннюю трубу конструкции, называемую райзером (поз. 7), поднимается по ней под «потолок» корпуса, являющегося варочной плитой (поз. 10), обеспечивая ее высокотемпературный нагрев. Затем газовый поток проходит по пространству между райзером и внешним корпусом-барабаном (поз. 6), обеспечивая нагрев корпуса для дальнейшего теплообмена с воздухом в помещении. Затем газы опускаются вниз и только после этого уходят в дымоходную трубу (поз. 11).

Чтобы добиться максимальной теплоотдачи от топлива и обеспечить необходимые условия для полного сжигания пиролизных газов, важное значение имеет поддержание максимально высокой и стабильной температуры в канале райзера (поз. 7) Для этого трубу райзера заключают в еще одну трубу большего диаметра – обечайку (поз. 8), а пространство между ними плотно забивают жаростойким минеральным составом (поз. 9), который послужит в качестве термоизоляции (своеобразной футеровки). Для этих целей может, к примеру, применяться смесь печной кладочной глины с шамотным песком (в пропорции 1:1). Некоторые мастера предпочитают это пространство попросту очень плотно заполнить просеянным песком.

Узнайте, какими дровами лучше топить печь, а также ознакомьтесь с советами по выбору и хранению, из нашей новой статьи.

Повышение эффективности отбора тепла в печках-ракетах

Чтобы увеличить КПД печи-ракеты, были разработаны и другие конструкции с более эффективным отбором тепла, как для использования прибора в условиях улицы, так и для внутреннего применения – для отопления помещений или нагрева воды.

Печь-плита

Для приготовления пищи или заготовок на зиму изготавливаются печи, устроенные по описанному выше принципу, но имеющие расширенную варочную поверхность, которая позволяет установить сразу несколько емкостей.

В этой модели ракетной печи вертикальная труба с вмонтированной в нее топкой с вертикальной загрузкой, имеющей дверцу, располагается под варочной поверхностью. Поэтому, горячий воздух нагревает ее напрямую, а чтобы вся панель была горячей, нагретые газы, собираясь под панелью, направляются в горизонтальный канал, проходящий под всей ее поверхностью и соединенный с вертикальным отрезком дымовой трубы.

Дополнительно конструкция оснащена ножками, что придает ей устойчивость и надежность. Нужно отметить, что, когда такая печь не применяется по прямому назначению, ее вполне можно использовать в качестве обычного садового столика.

Кроме этой уличной модели, для внутреннего применения были разработаны несколько типов конструкций, позволяющих эффективно отапливать помещения или нагревать воду.

Печь-ракета с водяным контуром

Печь-ракета с водяным контуром состоит из следующих элементов:

• Печь устанавливается на прочную бетонную основу, во избежание перекосов и деформации конструкций.
• Нижняя часть конструкции, включающая в себя топочное отделение (поз.2) и жаровой канал, выкладывается из шамотного кирпича (поз. 1). Топка имеет вертикальную загрузку. Внизу обустроена пазуха-зольник (поз. 3) с боковой дверцей для регулярной очистки печи от скопившейся золы.

• Вертикальный канал (райзер) (поз.4) изготавливается из стальной трубы, которая одевается в толстый слой термоизоляции (поз. 5) и наружный металлический корпус.
• Сверху наружного корпуса герметично закрепляется узел теплообменника с водяной рубашкой в стенках (поз. 6) и горизонтальными пластинами, создающими своеобразный лабиринт (поз. 7) для обеспечения максимальной площади и времени теплообмена.

Предпринимаются попытки установки в этом месте и водяного регистра. Однако, как показывает практика, такой подход нецелесообразен – температуры здесь счет дожига пиролизных газов – очень высокие, и трубный регистр имеет все шансы быстро прогореть.

• Горячий воздух, проходя через теплообменник, огибая металлические пластины, нагревает весь массивный блок, а металл отдает тепло воде, циркулирующей по водяной рубашке.
• Далее, остывший поток газов уходит в дымоходную трубу (поз. 8).
• Циркуляция воды происходит через теплоаккумулятор (поз. 9), который вполне может быть изготовлен из старого бойлера или другой закрытой емкости с клапанами для подключения холодной и забора горячей воды. Не исключен вариант подсоединения и радиатора отопления, хотя, по правде говоря, такая печь вряд ли себя оправдает в подобной роли.
• Горячая вода из теплоаккумулирующего резервуара по подключенной к нему трубе (поз. 10) может быть направлена к точкам водозабора для бытовых нужд.

Такая ракетная печь отлично подойдет для установки на даче или в частном доме, где есть возможность подключить включить подобный теплоаккумулирующий бак в систему автономного водоснабжения. Печь поможет значительно снизить расходы на подогрев воды и на отопление, так как для данной модели не потребуется большого количества твердого топлива или подключения ее к каким-то дополнительным источникам энергии.

Ракетная печь с лежанкой

Другой способ эффективного использования печи-ракеты – это обустройство достаточно массивной конструкции с отапливаемой лежанкой. Нужно отметить, что такая лежанка может иметь форму кровати или дивана, с успехом заменяя эти предметы мебели, так как, уложив на ее поверхность матрас, можно с комфортом устроиться на дневной или ночной отдых. Лежанка может быть выполнена из кирпичной кладки или камней и глиняной массы.

Конструкция этого варианта печи-ракеты состоит из следующих узлов и элементов:

• Закрывающаяся крышкой топка с вертикальной загрузкой топлива с камерой поступления вторичного воздуха, расположенной в ее нижней части.
• Топка переходит в горизонтально расположенный огневой канал, в конце которого происходит дожигание пиролизного газа.
• Раскаленный газовый поток поднимается по вертикальному каналу (райзеру) к герметично закрытому «потолку» корпуса, где отдает часть тепловой энергии горизонтальной плите – варочной поверхности. Затем  под давлением более горячих газов, идущих следом, расходится в теплообменные каналы, отдавая тепло поверхностям барабана, и опускается вниз.
• В нижней части печи располагается вход в трубные горизонтальные каналы, пролегающие под всей поверхностью лежанки. Причем, в этом пространстве может быть уложен один, два или более витков гофрированной трубы, в виде змеевика, по которым циркулирует горячий воздух, нагревая лежанку. Этот теплообменный трубопровод подключается в конце к дымоходной трубе, выведенной через стену дома наружу.

• Следует заметить, что в случае изготовления лежанки из кирпича, каналы могут быть выложены также из этого материала, без применения металлических горфротруб.
• Нагретые печь и лежанка, отдавая тепло в помещение, сами по себе станут служить своеобразной «батареей», способной отапливать площадь до 50 м².

Металлический барабан печи может быть изготовлен из бочки, газового баллона или других прочных емкостей, а также сложен из кирпича. Обычно материал выбирается самими мастерами по мере финансовой возможности и удобства работы.

Ракетная печь с лежанкой из кирпича выглядит более аккуратно, и установить ее несколько проще, чем глиняный вариант, но затраты на материалы будут примерно одинаковыми.

Видео: еще одно оригинальное решение повышения эффективности обогрева ракетной печи

Складываем из кирпича ракетную печь с лежанкой

Что необходимо для работы?

</h3>

Предлагаемое к исполнению отопительное сооружение из кирпича разработано по принципу ракетной печи. Размер конструкции при стандартных параметрах кирпича (250×120×65 мм) будет составлять 2540 ×1030×1620 мм.

Следует отметить, что конструкция как бы разделена на три части:

• Сама печь – ее размер составляет 505×1620×580 мм;
• Топочное отделение – 390×250×400 мм;
• Лежанка 1905×755×620 мм + 120 мм подголовник.

Для кладки печи потребуются следующие материалы:

• Красный кирпич – 435 шт.;
• Поддувальная дверца 140×140 мм – 1 шт.;
• Прочистная дверца 140×140 мм – 1 шт.;
• Топочная дверца желательна (250×120 мм — 1 шт.), иначе есть риск возникновения задымления помещения.
• Варочная плита 505×580 мм – 1 шт.;
• Задняя металлическая панель-полка 370×365 мм – 1 шт.;
• Асбестовый лист толщиной 2,5÷3 мм для создания прокладки между металлическими элементами и кирпичом.
• Дымоходная труба, диаметром в 150 мм, с отводом на 90˚.
• Глина и песок для раствора или же готовая жаростойкая смесь. Здесь нужно отметить, что на 100 кирпичей, уложенных плашмя, при ширине шва в 5 мм, потребуется 20 литров раствора.

Конструкция этой печи-ракеты с вертикальной загрузкой – достаточно проста, безотказна и эффективна в работе, но только в том случае, если ее кладка будет произведена качественно, в полном соответствии с порядовкой.

При отсутствии опыта в работе каменщика и печника, но большом желании самостоятельно установить такой отопительный прибор, стоит подстраховаться, и для начала сложить конструкцию «насухо», без раствора. Этот процесс поможет разобраться с расположением кирпича в каждом из рядов.

Кроме этого, чтобы швы были одинаковой ширины, рекомендовано приготовить для кладки калибровочные деревянные или пластиковые рейки, которые будут укладываться на предыдущий ряд перед кладкой следующего. После схватывания раствора их несложно будет извлечь.

Под кладку такой печи необходимо иметь ровную и прочную основу. Несмотря на то, что, конструкция достаточно компактна, и ее вес не настолько велик, как, например, у русской печи, для ее установки не подойдет пол, настеленный из тонких досок. В том случае, когда пол хоть и деревянный, но очень прочный, перед началом кладки под будущую печь нужно обязательно настелить и закрепить жаростойкий материал, например, асбест толщиной в 5 мм.

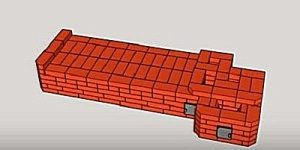

Порядовка кирпичной печи-ракеты с лежанкой:

Иллюстрация	Краткое описание выполняемой операции
	После завершения всех описанных в порядовке работ, в отверстие, с задней части печи, вмуровывается дымоотводная труба, которая выводится на улицу.
	Чтобы полностью рассмотреть конструкцию, нужно видеть и ее проекцию с торцевой стороны.
	А на последнем рисунке хорошо показано, что должно получиться в результате проделанной работы, если посмотреть на печь со стороны лежанки.

</p>

В заключение, хотелось бы особо отметить, что конструкцию ракетной печи можно назвать одной из самых простых и доступных для самостоятельного изготовления, по сравнению с другими отопительными приборами. Поэтому, если поставлена подобная цель — обзавестись в доме печью, но опыта в подобной работе явно недостаточно, то лучше всего выбрать именно этот вариант, так как, возводя его, трудно ошибиться в конфигурации его внутренних каналов.

</ul>

</ul>

</p></ul>

</ul>

</ul>

</h4>

</p>

</p>

Самые простые решения по организации обогрева частного дома всегда будут пользоваться популярностью, особенно среди домашних мастеров-умельцев. К таковым относится и ракетная печь на дровах, которую можно сделать своими руками без существенных финансовых затрат. Отопитель довольно интересен и заслуживает особого внимания. Рассмотрим принцип работы печи-ракеты, преимущества с недостатками и способы изготовления в домашних условиях.

Как работает ракетная печь

Примечательно, но так называемая ракетная или реактивная печь на самом деле не имеет ничего общего с реактивной тягой, а тем более с полетами в космос. Это народное название возникло по 2 причинам: из-за некоторой схожести работающего агрегата на перевернутую ракету и благодаря гудящему звуку. Правда, он появляется в определенном режиме горения дров и свидетельствует о слишком большом количестве подаваемого в топливник воздуха.

Важно. Режим, при котором печь ракета сильно гудит или даже ревет, является неэффективным и неэкономичным. При нормальной работе буржуйки раздается лишь тихий шелестящий звук.

На данный момент существует 2 вида реактивных дровяных печек:

• переносные;
• стационарные (отопительные).

Простейшая переносная модификация печки ракетного типа производится серийно под названием «Робинзон» и предназначается для нагрева воды и приготовления пищи в походных условиях. На ее примере проще всего понять принцип действия агрегата. По сути, он представляет собой трубу в виде перевернутой буквы «Г», как показано на схеме:

Как работает печь-ракета:

1. В горизонтальную часть трубы, что служит приемным бункером для топлива, вставляются дрова и поджигаются со стороны вертикального участка.
2. Внутри Г-образного канала возникает естественная тяга за счет разницы температур входящего воздушного потока и выходящих дымовых газов.
3. Интенсивность горения ракетной печи возрастает по мере прогрева корпуса, так что необходимо ограничивать подачу воздуха. Иначе древесина очень быстро выгорит впустую – все тепло вылетит в трубу.

Принцип работы так называемой реактивной печи заключается в использовании энергии восходящего потока продуктов горения. Чем выше температура стенок топливника, тем древесина горит интенсивнее, а пламя становится мощнее.

За счет возникающей природной тяги простая стальная печка «Робинзон» нагревает большую емкость с водой за какой-то десяток минут. А если сделать вертикальный участок утепленным, как изображено на схеме, то после прогрева удастся жечь довольно толстые поленья.

Стационарный вариант печи

Стационарные ракетные печи, изготавливаемые своими руками для обогрева дома, снабжаются специальным колпаком для сохранения тепла дымовых газов с последующей передачей его в помещение. В этом случае общая картина сжигания дров несколько иная. При ограниченном поступлении первичного воздуха и горении топлива начинают выделяться пиролизные газы. Они дожигаются в нижней части вертикальной трубы, куда подводится вторичный воздух по отдельному каналу.

Примечание. В этом отношении дровяная печь – ракета похожа на пиролизный отопитель длительного горения, только в ней не используется вентилятор для принудительного нагнетания воздуха.

Раскаленные продукты сжигания, поднимаясь под колпак, начинают охлаждаться, после чего опускаются в пространстве между стенками и попадают в дымоходный канал. При этом на газы действуют 3 силы:

1. Гравитация. Она заставляет более холодные и тяжелые газы опускаться и направляться к выходу в дымоходный канал.
2. Давление новых продуктов горения, поступающих с более высокой температурой из топливника.
3. Естественная сила тяги дымохода.

Сумма этих трех сил позволяет пристраивать к печке ракетного типа дымовые каналы произвольной формы, лишь бы отобрать побольше тепла. На практике это используют, чтобы сделать от ракетной печи лежанку с подогревом, как это показано на схеме:

Примечание. Есть и другой способ не допустить выброса тепла вместе с дымовыми газами наружу. Для этого от ракетной печи делают дымоход с водяной рубашкой и двумя патрубками, что присоединяются к отопительным приборам.

О преимуществах и недостатках

Так называемая реактивная печка – это самый дешевый вариант устройства отопления в частном доме. В этом отношении она не имеет себе равных. Более того, хороший мастер способен выполнить печь из кирпича таким образом, что она будет вполне прилично смотреться в интерьере комнаты. По сути, придется облагородить только выступающий металлический колпак да крышку топливной камеры. Остальные части агрегата вместе с газоходами будут скрыты с глаз.

Самодельные ракетные печи точно нельзя назвать сверхэффективными, а вообще, этот показатель во многом зависит от самого домовладельца. Если постоянно жечь сырую древесину, то толку от этого будет немного. Как и нет смысла добиваться от теплогенератора «ревущего» режима, ошибочно полагая, что он самый лучший. Здесь надо ограничивать подачу воздуха вручную, как это делается и в отопителях длительного горения.

Потерей полезного тепла через дымоход страдают многие печи, в том числе и ракетные, так что в этом случае не помешает приладить к газоходной трубе водяной контур, о чем сказано выше. Ну и большое количество теплоты позволит отобрать лежанка, хотя для ее устройства придется потрудиться. Остальные негативные стороны ракеты выглядят так:

1. Агрегат требует постоянного присмотра и ручного управления, поскольку всякая автоматика в нем отсутствует.
2. Загрузку дров надо производить довольно часто.
3. Металлический колпак нагревается до температуры, вызывающей ожоги у человека после прикосновения. Это опасно для маленьких детей.

Примечание. Самодельные печи ракетного типа не годятся для протапливания бани, поскольку в нормальных рабочих режимах неспособны выделять большое количество тепла за короткий промежуток времени.

Рекомендации по изготовлению

Проще всего сделать своими руками маленькую переносную печь – ракету «Робинзон», чей чертеж представлен ниже. Потребуются обрезки профильных труб, металл для ножек и подставки, а также навыки проведения сварочных работ. Причем соблюдение точных размеров, указанных на чертеже, не обязательно. Можно взять трубы другого сечения, только надо уменьшать либо увеличивать их пропорционально, дабы детали стыковались друг с другом.

Примечание. Обратите внимание, что на чертеже изображена конструкция, улучшенная нашим экспертом Виталием Дашко. Как и полагается ракете, к ней приделаны импровизированные дюзы, куда поступает вторичный воздух для дожигания, попадающий в трубу через ряд отверстий. За счет этой модернизации интенсивность горения заметно повышается. Подробнее о работе компактной дровяной печки смотрите на видео:

Наиболее распространенные варианты больших ракетных печей делаются из газового баллона или металлической двухсотлитровой бочки. Надо понимать, что эти готовые элементы применяются в качестве наружного колпака, а внутренние детали печки надо делать из труб меньшего диаметра или выкладывать из шамотного кирпича. Причем из баллона можно смастерить как стационарный отопитель с небольшой лежанкой, так и агрегат, который можно перемещать.

Учтите, произвести расчет тепловой мощности печи ракетного типа довольно сложно, единой расчетной методики не существует. Проще опереться на готовые чертежи уже работающих образцов и выполнять сборку по ним. Только нужно сопоставлять размеры будущей печки с габаритами отапливаемого помещения. К примеру, для обогрева небольшой комнаты хватит размеров баллона, в иных случаях лучше брать большую бочку. Подбор внутренних деталей для них показан на схеме:

Печь ракета из баллона

Кроме самого газового баллона, для сборки печки потребуется:

• профильная труба 150 х 150 мм для топливника и загрузочного бункера;
• стальные трубы диаметром 70 и 150 мм пойдут на внутренний вертикальный канал;
• то же диаметром 100 мм на дымоход;
• утеплитель (базальтовое волокно плотностью не менее 100 кг/м³);
• листовой металл толщиной 3 мм.

Для мастера, владеющего сварочным делом, данная работа не представит особой сложности. У баллона следует отрезать верхнюю часть по шву, предварительно вывернув вентиль и наполнив его доверху водой. По бокам с двух сторон вырезаются проемы для установки топливника и врезки дымохода. Профильная труба вставляется соединяется с вертикальным каналом, который выводится сквозь дно баллона. Дальнейшие работы по изготовлению ракетной печи ведутся в соответствии с чертежом:

В конце верхнюю часть надо приварить на место, затем тщательно проверить все швы на проницаемость, чтобы внутрь печи бесконтрольно не поступал воздух. После этого можно присоединять дымоход с водяной рубашкой (при наличии) и приступать к испытаниям.

Важно. Для создания достаточной тяги верх трубы должен быть поднят над уровнем топливника на высоту 4 м.

Кладка отопителя ракетного типа из кирпича

Этот вариант печки потребует расходов на покупку шамотного кирпича, обычный керамический для ракетной печи не подойдет. Кладка выполняется на растворе из шамотной глины, она тоже продается в виде готовой строительной смеси. Как сделать стационарную ракетную печь:

1. Предварительно нужно выкопать яму, утрамбовать дно и залить фундамент размерами 1200 х 400 мм и высотой 100 мм, как изображено на фото.
2. После застывания фундамент накрывают листом базальтового картона и ведут кладку камеры сгорания, бункера для загрузки дров и вертикального канала. С торца камеры сгорания устанавливают дверцу для прочистки зольника.
3. После высыхания глины яма засыпается, а на вертикальный канал надевается заранее подобранная труба или малая бочка диаметром 450 мм. Промежуток между кирпичной кладкой и стенками трубы заполняется огнеупорным утеплителем, например, базальтовой ватой, керамзитом, вермикулитом.
4. На последнем этапе на конструкцию надевают колпак из большой металлической бочки диаметром 600 мм. Предварительно в ее верхней части делается вырез и ставится патрубок для подключения дымохода. Когда бочка перевернется, он как раз окажется внизу.

Дальше – дело техники, можно выводить дымоход сразу наружу либо строить еще лежанку с дымооборотами. Для этой цели уже сгодится обычный керамический кирпич и глиняно-песчаный раствор. Порядовка кирпичной кладки ракетной печи с небольшой лежанкой подробно показаны на видео:

Заключение

Конечно же, печь ракета на дровах – не верх совершенства и привлекательна лишь в силу своей простоты и дешевизны. Да и вписать ее в интерьер жилого помещения – та еще задачка. Отсюда напрашивается вывод, что сооружать подобный источник тепла можно где-нибудь на даче либо во времянке, где люди пребывают не постоянно. Длительных перерывов между растопкой отопитель не боится, а прогревается достаточно быстро. Для обогрева большого жилого дома или бани данный агрегат не подойдет, тут нужны другие решения.

Используемые источники:

• https://dekoriko.ru/postrojki/garazh/pechi-samodelnye/
• https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/raketnaya-pech-svoimi-rukami-chertezhi.html
• https://otivent.com/kak-sdelat-raketnuyu-pech
